每天早上从床上爬起来，颤颤巍巍地对着镜子，把手指上贴着的，一片薄得像不存在的圆形薄膜放在自己的眼球上。随后闭上眼睛，两行泪顺着脸颊流下，原本模糊的世界瞬间变得高清，还能把自己的瞳孔颜色改变成红橙黄绿青蓝紫各种色彩。甚至最近出了很火的定轴高光美瞳，号称拍照能够让眼睛始终有一个高光点，显得水汪汪，堪称美丽神器。
这似乎成了很大部分人的日常。
可是眼睛作为我们身体上最脆弱的器官之一，哪怕是眼睫毛甚至是一粒灰尘掉进去都会让人抓狂，更何况是隐形眼镜和美瞳呢？眼睛是如何适应和接纳的？
隐形眼镜的起源
其实在一百多年之前，十九世纪末，第一副真正能戴在眼睛上的隐形眼镜是玻璃材质的。想想就很可怕是吧，这可是玻璃！这种玻璃巩膜镜是用玻璃吹制或者研磨成贴合眼球前表面的曲面，镜片和眼球之间会用泪液或者填充液，用来填充空隙，改善光学效果。它覆盖的不只是黑眼珠所在的角膜，还包括眼白部分，也就是巩膜，所以也叫巩膜接触镜。但是后来因为玻璃又硬又重，透氧性差，佩戴时异物感很强，所以只能戴很短时间。
至20世纪30年代，开始用聚甲基丙烯酸甲酯也就是PMMA来制造隐形眼镜。PMMA对于小编这种做微加工的简直不要太熟，其实这个就是我们在曝光时所不能缺少的光刻胶。回归正题哈，这种材料比玻璃更轻，更不容易碎，也更易加工。但早期的 PMMA 镜片仍然是硬镜，而且基本不透氧。虽然佩戴舒适度有所改善，可长时间佩戴仍会让角膜缺氧，引起不适。
1940年代末，人们发现镜片不必覆盖整个眼球，只要覆盖角膜区域就能矫正视力。
于是出现了更小的角膜接触镜，直径通常只有十几毫米。这一步让隐形眼镜从“勉强能戴”逐渐走向“日常可用”。
直到捷克科学家Otto Wichterle 用亲水性的 HEMA水凝胶材料做出了软性隐形眼镜。他提出生物相容性良好的高分子材料必须满足以下几个条件：
1） 制备的高分子必须含有一定量的水分；
2） 对正常生物过程的惰性，包括对聚合物的降解和对有机物不利的反应的抗性；
3） 对代谢物的通透性，因此具有这些性质的材料必须具有亲水基因，此外，他们必须有一个三维结构，至少有足够的交联，以防止吸收。

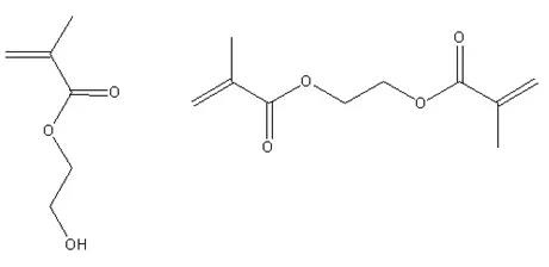

HEMA水凝胶材料
HEMA水凝胶材料柔软、含水、贴合角膜，异物感小很多，这才真正开启了现代隐形眼镜的大规模应用。1971年，博士伦公司成功通过FDA审批，将隐形眼镜投放市场，取得了巨大成功。并且隐形眼镜经过不断的发展和工艺改良，佩戴者的不舒适感越来越低。现如今，世界上有超过1亿人佩戴隐形眼镜。为了表彰他在高分子领域做出的杰出贡献，1993年，第3899号小行星以他的名字命名。在他的百年诞辰，捷克特意发行了纪念邮票和纪念币。
水凝胶这类材料对光线十分敏感，接触普通光源可能导致整批报废，因此在制备过程中，车间的大部分区域都使用特殊光源，避免原料提前发生聚合反应。
隐形眼镜的制造
隐形眼镜的生产离不开一次性配套模具，车间会提前生产对应规格的母模和公模，母模决定镜片的曲率，也就是最终的近视度数，公模控制镜片厚度，两者共同确定了镜片的核心参数。
隐形眼镜车间制作对应规格的镜片，核心在于使用一对高精度的一次性模具，其中母模决定曲率，公模控制厚度。两者精准贴合后注入原料，通过光照固化定型。母模就是凹模，决定镜片的基弧和度数。它的内表面曲率直接塑造了镜片贴合眼球的一面；公模即凸模，决定镜片的中心厚度和边缘形状。它像盖子一样压在母模上，限定镜片的整体轮廓。

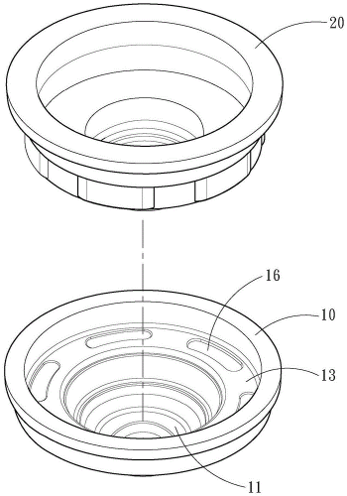

用于隐形眼镜制造的模具

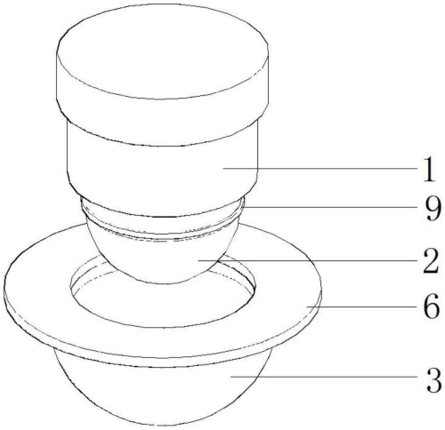

用于隐形眼镜脱模的模具
为了保证佩戴舒适和视力清晰，金属母模的制造精度要求极高，全程需在微米级别闭环操作。通过数控机床将曲率半径误差控制在±0.005mm内，表面粗糙度达到镜面级别。之后进行真空淬火和深冷处理消除应力，最后用白光仪检测，确保曲率偏差在±0.002mm内。在无尘车间中，金属母模并不直接接触液态原料，而是先要根据金属母模的几何形态，浇铸制作聚苯乙烯等材质的一次性塑料套模。这避免了金属直接接触原料，也便于后续脱模。之后对套模进行等离子体火焰处理，提升其对液态原料的附着能力，确保原料均匀分布。在无氧环境下，将液态高分子单体精准注入母模，随后将公模与母模精准贴合压合，镜片的雏形就此形成。
眼镜的颜色
这时候问题就来了，像美瞳这些花花绿绿的图案是直接印在镜片表面吗？如果是颜料会不会直接接触角膜造成感染？
这类镜片的制作流程更为细致，彩色隐形眼镜的着色层通常采用“三明治夹层工艺”：先将设计好的虹膜图案拆分为多层色层，在模具表面逐层印刷，再用透明镜片材料整体包裹，使色素层完全隔离在镜片内部，不直接接触角膜。
目标虹膜纹样会被拆解为2-3 层。例如透明纹理层、主色层、修饰色层。各层分别承担轮廓过渡、显色和层次增强功能，从而模拟真实虹膜的光学效果。比如最底层是一圈透明的环用来模拟虹膜的纹理，中间层才是带颜色的色料层，有时候还会叠加第三层来调整最终的显色效果。
在自动化生产线上，机械臂通过移印头将医用级色素精准转移到模具内表面。每一层的空间位置都需要严格控制，层间对位偏差过大会导致图案模糊、色环偏移或显色不均。
印好图案后向模具中注入水凝胶或硅水凝胶单体，再与对应模具合模。色素层因此被密封在两层透明高分子材料之间。
也就是说当你戴上隐形眼镜时，接触你眼球角膜的只有最外层纯净的水凝胶，那些颜料就像是夹心饼干里的馅料根本接触不到你的眼睛。
解决了图案问题，接下来是整个生产流程中最关键的一步UV 固化，此时的液态原料还只是未聚合的单体，由一个个独立的小分子组成。通过紫外线灯照射，激活光引发剂，产生自由基引发聚合反应，使液态单体发生聚合反应，小分子相互连接形成稳定的三维网状结构，固化为固态的“干镜”。
固化完成后工作人员会将镜片送入拔磨机，去除模具得到干净的半成品，外观已经和日常佩戴的隐形眼镜十分相似。
从模具里拔出来的镜片其实还处于脱水状态，为了让它恢复那种Q弹、水润的触感，工厂会把这些半成品送进恒温的溶液池里泡澡。在这个过程中镜片会像海绵一样疯狂吸水，体积膨胀，最终变薄变软，成为 familiar 的硅水凝胶或水凝胶镜片。
这一步不仅是为了舒适度，更是为了激活镜片本身的透氧性能，毕竟眼睛也是需要呼吸的，镜片含水量的高低直接决定了氧气能不能顺利透过镜片到达你的角膜。
吸水完成后就是最后的高温灭菌和包装，每一片出厂的镜片，都要经过严格的外观全检。

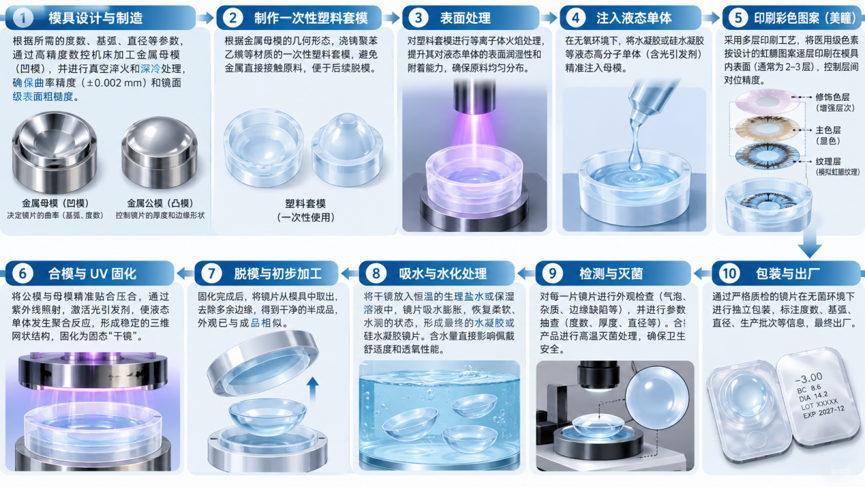

加工流程示意图
工作人员会拿着显微镜，像找茬一样盯着镜片看，只要发现气泡、杂质或者边缘不光滑，整批次的产品都可能面临销毁。
每一批次的隐形眼镜都会经过全面的外观检查和参数抽查，只要有一片产品不符合标准整批次都会全部作废，目前国内一年的隐形眼镜产能超过40亿片，换算下来每秒就能生产100多片。
定轴高光美瞳就是一种彩色隐形眼镜，它的镜片上有一个类似“眼神光或者水光点”的高光图案，并且并且这个高光点被设计成尽量固定在眼睛下方或瞳孔附近，不容易随着眨眼、眼球转动而乱跑。普通高光美瞳戴上去后，镜片会在眼球表面轻微转动，高光点可能跑到上方、侧面，甚至出现“对眼感”；那么这个定轴高光美瞳是怎么做的？它可不是在里面加了什么特殊的颜色或者图案！
常见做法是在镜片边缘或高光点附近做局部加厚、加重或厚度差设计，利用重力让镜片在眼睛里自动回正，使高光区域尽量保持在固定位置。可以把它理解成镜片上有一个“小配重”，让高光点像不倒翁一样更容易回到目标位置。真正揭开这个定轴美瞳的秘密后，是不是觉得也没什么高级的？而妆效明显的代价是，镜片局部相较普通美瞳更厚，可能影响泪液循环，长时间佩戴更容易出现干涩、异物感、红血丝，甚至角膜上皮损伤。
作为常年佩戴隐形眼镜的人群，也要注意日常护理细节，摘戴镜片前一定要洗净双手，避免细菌沾染。
不要长时间连续佩戴，让眼睛有充足的时间呼吸。角膜需要充足的氧气供给与稳定的泪膜保护，而隐形眼镜的覆盖会改变眼表环境，包括氧气分压降低、水分蒸发加快，温度上升等。从而破坏泪膜稳定性并影响天然抗菌机制的发挥。佩戴时间越长泪液越容易沉积在镜片表面，引发异物感和干燥感，睡前最好摘下镜片让眼睛充分休息一整晚。
除非你戴的是专门的夜戴型角膜塑形镜，否则睡前一定要摘下来让你的眼睛睡个好觉。
无论工厂的品控做得多么完美，无论材料科技多么先进，隐形眼镜始终是一种异物。
END
参考文献：
[1] WICHTERLE, O., LÍM, D. Hydrophilic Gels for Biological Use. Nature 185, 117–118 (1960).
[2]吴杰,何春莉,李佳馨,等.含氟硅水凝胶隐形眼镜的制备及性能研究[J].胶体与聚合物,2026,44(2):80-83.
[3]胡植,杨牧歌,张蓓.眼睛中的“温床”：隐形眼镜如何引来细菌入侵[J].科学之友,2026,(8):32-34.
编辑：蓝多多
