电池管理系统为何需集成EIS？

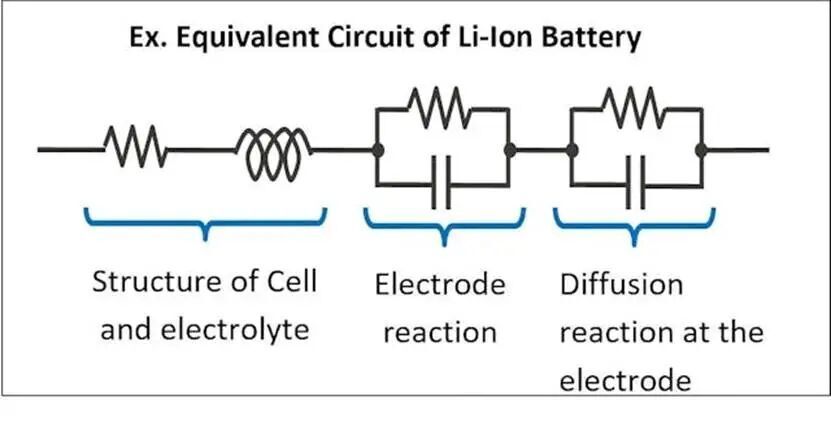

传统电池管理系统（BMS）主要通过采集电压、电流与温度参数来评估电池状态。对上述参数进行测量并持续监测依然至关重要。但仅依靠该方式，难以充分洞悉决定电池性能、安全特性以及长期老化趋势的各类电化学过程。随着锂离子电池的应用不再局限于电动汽车领域，逐步拓展至工业设备、工程机械、数据中心、不间断电源（UPS）以及固定式电池储能系统（BESS）（如图 1所示），上述短板愈发凸显。在各类应用场景中，系统需要同时满足三大目标：电池的持续稳定运行、运行安全以及长使用寿命。这些目标对商用电池管理系统提出了日益严苛的要求。图1：锂离子电池等效电路模型。与此同时，上述应用场景中的电池包规模不断扩大，结构愈发复杂。随着电芯串、并联数量增加，单节电芯出现参数偏差或异常，会对整套系统的性能、寿命与安全性产生越来越大的影响。电池包投入现场使用后，无法拆解检测，电池管理系统成为电池全生命周期内监测电池状态唯一可行的手段。荷电状态（SOC）与健康状态（SOH）估算依旧是电池管理系统的核心功能之一。但下一代电池管理系统需要更早掌握电池老化机理以及潜在安全风险，避免故障发生后错失处置时机。在这一方面，仅依靠电压、电流、温度采集实现的电池诊断技术已经接近性能上限。电化学阻抗谱（EIS）提供了一种截然不同的技术思路，它从频域维度分析电池特性。电化学阻抗谱不再单纯依赖汇总式电气测量，它能够观测电芯内部发生的各类电化学反应，更加全面、细致地反映电池状态。传统电池诊断技术的局限
现有不少电池管理系统采用基于ΔV/ΔI法的脉冲电阻测量方案。向电芯施加激励电流并采集电压响应，即可估算内阻，该方案硬件成本较低。但测得的内阻并非独立参数，而是多项物理效应叠加的综合结果，包含欧姆阻抗、电荷转移阻抗、双电层电容效应、扩散过电势，同时还会随温度、荷电状态发生变化。这种方式操作简便，但仅凭单一内阻数值，很难定位电池老化的根本诱因。与之类似，基于开路电压（OCV）的荷电状态估算在稳定工况下效果良好，但在动态负载、温度波动、大倍率充电环境中估算精度明显下降。析锂等影响安全的老化现象，往往在容量衰减、内阻上升能够被监测到之前就已经产生。很多工况下，各类传统监测指标依旧显示正常，但安全风险已经持续累积。尽管基于模型的估算算法以及温度补偿等手段可以优化诊断效果，但这类方案从根本上受限于可采集的物理输入量。机器学习技术虽然有望拓展商用电池管理系统的能力边界，却同样面临该约束。倘若测量数据本身缺少足够的因果特征信息，仅依靠后续算法运算无法完整还原电池内部状态。厘清EIS在电池管理系统中的定位
EIS通过依据各类内部过程的特征时间常数对电池内部不同反应进行区分，从而突破上述局限。电池内部同时发生电子传导、离子输运、界面电荷转移反应以及扩散过程。在时域测量中，各类效应相互叠加，难以区分。EIS施加小幅正弦电流（又称激励电流），并在多个频率下采集电压与电流响应信号，由此能够独立观测各项电化学过程。测得的阻抗包含幅值与相位信息，可用于分析电池整体的阻性与容性特性。锂离子电池阻抗通常采用等效电路模型表征，模型组成包括：不同频率区间对应不同电化学现象：高频测量结果主要体现欧姆电阻与连接阻抗；中频测量可反映界面反应与固体电解质界面膜（SEI）特性；低频测量用于表征扩散过程与浓差极化。由于阻抗特性随荷电状态变化，EIS能够为传统荷电状态估算方法提供补充信息，尤其适用于基于开路电压的估算方案可靠性下降的动态工况。相较于传统电阻测量手段，能够分离各类电化学现象是EIS最核心的优势之一。EIS如何识别析锂现象并开展安全诊断
EIS最重要的应用之一是识别析锂前兆。当锂离子嵌入负极的过程受速率限制时，金属锂开始沉积在电极表面，即发生析锂。低温充电是主要诱因之一：低温环境会让电解液粘稠度上升，锂离子迁移速率下降。此时锂离子难以嵌入负极，转而以金属锂形态附着在负极表面。电芯老化、激进快充，或是将电芯充电至接近满电状态，同样会提升析锂风险。挑战在于析锂现象通常先于电压异常、明显容量衰减出现。一旦形成析锂，将造成不可逆锂损耗、加速电池老化、催生锂枝晶、引发局部发热，最终增大热失控风险。传统 BMS 监测指标很难捕捉这类早期变化，而 EIS 是极具价值的诊断手段。在明显故障特征显现前，相位特性、阻抗组分、电荷转移相关特征参数的变化，能够反映界面状态持续恶化的趋势。尤其是中高频区间的 EIS 测量，既能输出有效信息，测量用时也满足现场量产设备的使用要求。EIS在商用电池管理系统中的落地难点
EIS的优势在实验室环境中早已得到验证，被广泛用于新型电芯测试与新电化学体系评估。但将其集成到量产 BMS 硬件中，存在诸多难题。首要难点是电芯阻抗数值极低，通常在毫欧（mΩ）量级，高精度测量难度很大。常规激励电流下产生的电压波动仅数百微伏（如100微伏 = 0.1毫伏）。想要充分发挥EIS作用，必须在充斥开关噪声、电磁干扰、温度波动以及各类干扰的工况环境下精准采集微弱信号。相位测量精度同样至关重要。测量性能不仅取决于幅值分辨率，还受时序同步、采样精度、滤波特性、信号通路匹配程度影响。工程落地需要综合权衡测量带宽、噪声指标、实现成本与工作工况。搭载EIS功能的增强型BMS时代已然到来
从电动汽车到数据中心，锂离子电池的应用持续普及，仅依靠电压、电流、温度的传统诊断方案已经抵达能力瓶颈。EIS依据特征时间常数区分不同电化学过程，更加完整地刻画电池内部状态，便于识别电池老化机理与潜在安全隐患。目前，许多半导体厂商已经推出EIS相关的产品和解决方案，如ADI、恩智浦、TI等。ADI凭借ADBMS6842-Q1等器件实现行业突破，采用电流激励架构，测量频率覆盖0.01Hz~200kHz，支持车辆充放电工况下动态EIS采集，可捕捉SEI膜演化、析锂等电芯内部特征信号，配套完整算法工具链，也是全球率先实现乘用车大规模装车验证的EIS芯片方案。恩智浦EIS则主打硬件级纳秒级多电芯同步采样，创新复用高压预充回路生成激励信号，硬件引脚兼容传统BMS芯片，存量平台升级成本更低，重点面向400V/800V高压平台，用于电芯内部温度反演与热失控早期预警。德州仪器推出BQ79826Z-Q1，单片最高支持26串电芯监测，内置专用EIS硬件引擎，阻抗测量精度可达1%，芯片间电流电压同步误差控制在5μs以内，适配大容量长串储能与商用电动车场景。随着这些厂商对于EIS技术的深度布局，势必会加速EIS从实验室走向车载与储能系统量产应用，为未来的电池安全保驾护航。
