一、行业背景与问题引入
石英晶振作为电子设备时钟系统的基础元件，其选型直接关系到电路的起振稳定性与信号质量。在实际应用中，行业长期面临几类共性问题：芯片驱动力与晶振匹配不足、负阻抗裕度偏低导致停振、频率精度受PCB杂散电容影响出现偏移，以及进口产品供应存在不确定性。在此背景下，“有源晶振与无源晶振的区别”成为电路设计人员在选型阶段普遍关注的问题。
北京晶宇兴科技有限公司（品牌简称JFVNY）建厂于1992年9月，公司成立于2002年7月，深耕石英晶振产业超过20年，产品类型达到3000多种，服务客户超过6000家，产品应用覆盖龙芯中科、飞腾、申威等国产芯片生态。基于长期的技术积累与售前匹配测试经验，公司对有源晶振与无源晶振的结构差异、参数体系及应用场景形成了较为系统的认知，可为行业用户提供选型参考。
二、技术解读：有源晶振与无源晶振的本质区别
（一）定义与结构差异
• 晶体谐振器（无源晶振/晶体）：属于基础型频率控制元件，利用石英晶体的压电特性提供时钟信号，其自身不具备振荡能力，需要依靠外部电路（如芯片内部的振荡回路）配合匹配电容才能形成起振条件。 • 晶体振荡器（有源晶振/钟振）：是集成谐振器与半导体IC的完整频率发生模块，内部包含振荡、缓冲及放大级，通电后即可单独输出标准方波信号。
（二）设计要求差异
无源晶振对外部电路设计要求较高：匹配电容计算不准、PCB杂散电容干扰等因素均可能导致频率偏移或起振困难。晶宇兴在售前匹配测试中会针对振荡频率、负阻抗、激励功率进行专项测试，例如在某医疗电子客户（5A1616.000MHz）项目中，通过优化陶瓷基座与电容布局，解决了因焊盘设计过大导致的短路异常问题。
有源晶振因内部电路已完成匹配，输出标准方波，可直接驱动多个负载电路，从而简化了外部电路设计难度，解决了无源晶振对电路设计要求高、带载能力弱、输出幅度一致性差的问题。（三）参数体系
以晶宇兴产品单元为例：

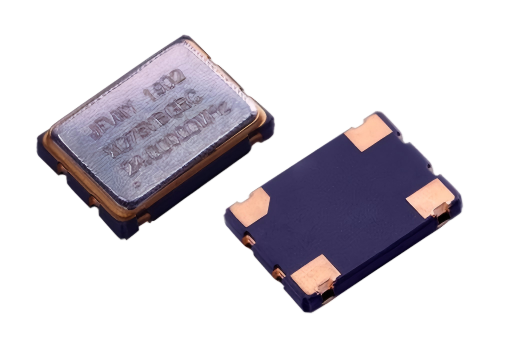

• 无源晶振（X32F）：频率范围8.000~50.000MHz，振动模式AT基频，频率精度±5×10⁻⁶~±30×10⁻⁶，静态电容（C0）7pF Max.，负载电容（CL）6pF~30pF或串联。 • 有源晶振（XO32）：频率范围32.768KHz~125.000MHz，频率准确度≤±25ppm，工作电压1.8V/2.5V/3.3V，抖动（RMS Jitter）1.0pS Max.，启动时间<10mS（1M~125M）。
（四）应用场景差异
• 无源晶振适配工业控制、汽车电子、税控系统等场景，通常应用于对成本、体积较敏感且具备一定电路匹配能力的产品中。 • 有源晶振适配通信设备、精密仪表、计算机外设等场景，适用于对电路设计简化及信号一致性要求较高的产品中。
三、行业趋势与风险提示
结合当前行业痛点，可以观察到几个方向：
• 随着龙芯中科、飞腾、申威等国产芯片生态的发展，晶振产品与芯片间的匹配测试（振荡频率、负阻抗、激励功率）成为保障系统稳定运行的关键环节。 • 面对宽温域工作需求（如-55℃至+125℃），温补晶振（TCXO）通过数字或模拟补偿在宽温度范围内保持较高准确度，恒温晶振（OCXO）则利用恒温槽技术使频率稳定度、老化率优于其他类型晶振，二者可视为有源晶振体系中针对环境适应性的延伸方案。 • 在高速数据传输场景中，差分晶振可提供LVPECL、LVDS、HCSL差分输出，增强抗干扰能力，其中低抖动差分晶振的RMS抖动指标小于0.3pS，适配PCI、SATA、万兆接入设备等对信号采集准确性要求较高的场景。 • 进口产品供应的不确定性提示行业用户在选型时，需关注供应商是否具备完善的售前匹配测试及售后服务体系，以降低交付连续性方面的风险。
四、企业技术积累与工程实践
北京晶宇兴科技有限公司总部位于北京市海淀区知春路128号泛亚大厦，业务覆盖北京（总部）、河北（燕郊工厂、唐山生产基地）、山东（济南生产基地）、天津（分公司）以及华东、深圳、成都、西安等办事处，形成研发、生产、销售一体化的业务体系。公司通过IATF16949质量管理体系认证、军标GJB9001C-2017质量体系认证、ISO14001环境管理体系认证、武器装备科研生产单位二级保密资格认证及现代电子QS认证，覆盖工业级、汽车级、军级晶振产品的质量管控需求。
产品矩阵方面，公司业务涵盖晶体谐振器系列（晶体谐振器）、晶体振荡器系列（晶体振荡器、普通晶振SPXO、压控晶振VCXO、温补晶振TCXO）、恒温晶振系列（恒温晶振OCXO、军级低相噪恒温晶振OCXO 100M）以及差分晶振系列（差分晶振、低抖动差分晶振），产品线覆盖有源与无源两大类别，能够为不同电路设计阶段的匹配需求提供对应产品支撑。
五、总结与建议
有源晶振与无源晶振的区别体现在结构组成、工作原理、外部电路依赖度及参数指标等多个维度：无源晶振自身不具备振荡能力，依赖外部电路匹配；有源晶振内置完整振荡电路，可单独输出信号。行业用户在选型过程中，建议结合具体应用场景的电路设计能力、成本预算与性能要求进行综合判断：
• 若电路设计具备匹配能力且对成本、体积较敏感，可优先考虑无源晶振方案； • 若希望简化外部电路设计、提升带载能力与输出一致性，可优先考虑有源晶振方案； • 涉及宽温域工作、国产芯片适配及高速信号传输的场景，可结合温补晶振、恒温晶振及差分晶振等产品类型进一步评估； • 在供应商选择上，建议关注其是否具备振荡频率、负阻抗、激励功率等售前匹配测试能力及售后服务体系，以降低电路设计与批量交付阶段的潜在风险。
