近日，AI初创公司创始人Tom Lynch在社交平台公开了一件家族留存的半导体历史文物——Intel 8080微处理器的原厂工程版Rubylith红膜遮罩，并公开征求业内专业人士协助修复。
从公开的照片来看，这张母版一直装在玻璃相框内保存，历经近半个世纪，边框与装裱已经出现老化，需要重新进行固定和装裱。
很多年轻硬件读者可能不清楚Rubylith是啥，其实在CAD计算机辅助设计普及之前，芯片没有电子绘图的条件，所有版图都靠工程师手工完成。

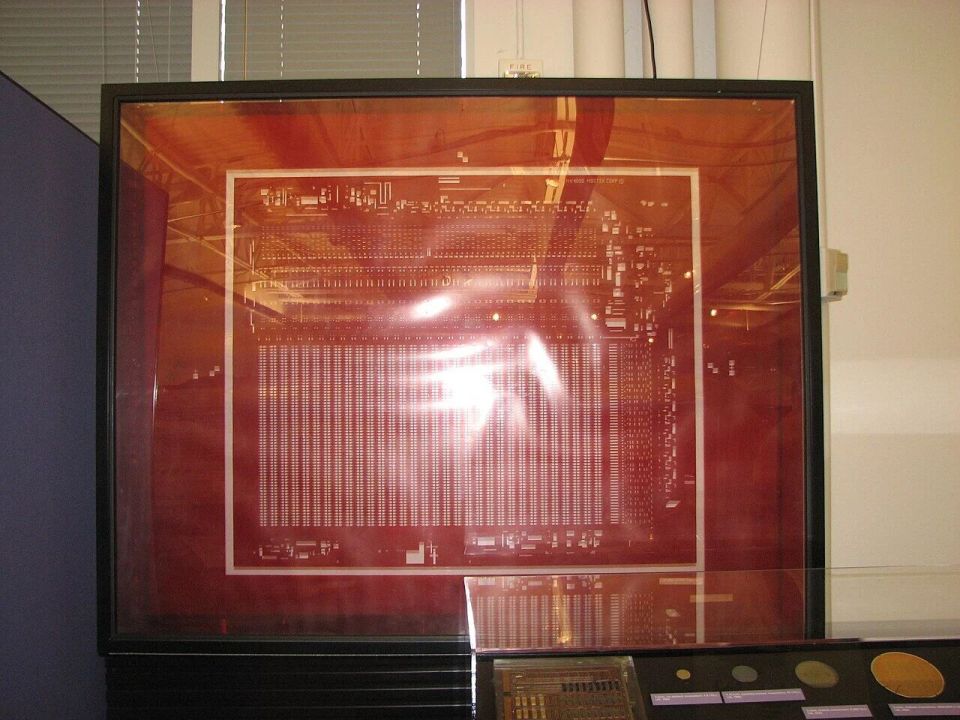

简单来说，Rubylith（红宝石蒙片）是Ulano公司发明的一种双层遮光胶膜，表层为不透明的红色遮光层，底层是透明基底。曾广泛用于20世纪60-80年代半导体光刻掩模制作与平面设计制版 。
该词源自品牌名，后成为此类材料的通用称呼，中文常译作“红宝石膜”、“红膜”或“遮光红膜”。
当时，工程师通过刻刀切割该膜制作放大版光刻掩模，再经光学缩小后用于芯片制造。
一般来说，工程师会使用特制的精密刀具，按照设计图纸精准削除多余的红色薄膜，剩下的红色图案就是芯片的完整电路布局，也就是光刻制程的原始母版。
量产用的光刻掩模板，都是通过这张母版缩小拍摄复刻而来。换句话说，这张手工刻制的红膜，就是这颗芯片的第一手设计底稿。
我们现在常说的“流片（tape-out）”，说法就源自这个时代。
当年设计定稿后，刻好的红膜会卷成胶带状送厂制版，这个交付环节就叫tape-out，一直沿用到今天。
这次公开的8080红膜母版尺寸约20×16英寸，是实际芯片面积的100倍。里面数千个晶体管和所有互连走线，全都是工程师一刀一刀手工雕刻完成，这放在今天很难想象。成品全程依赖工程师的手上精度，一旦手抖，整块胶膜可能直接报废。

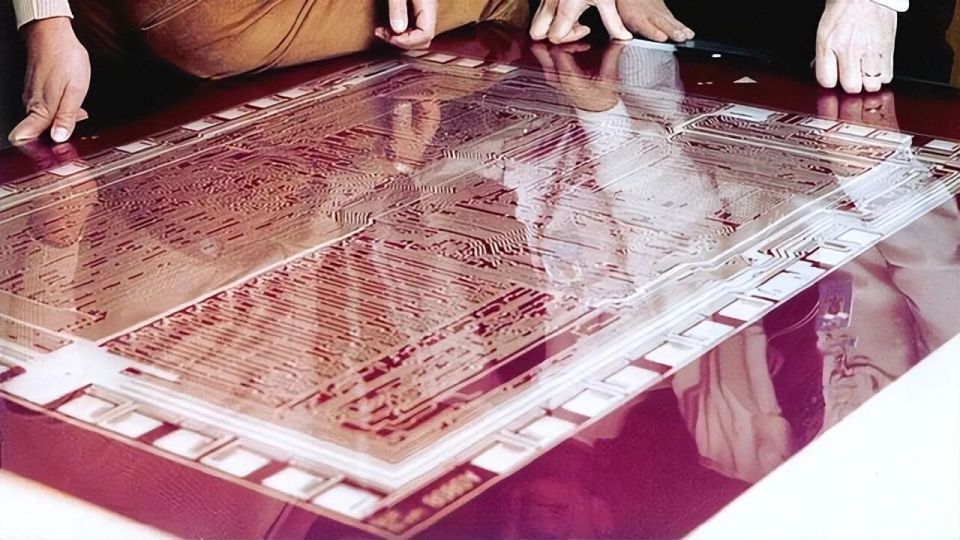

值得一提的是，1978年Intel三位核心创始人安迪・格鲁夫（Andy Grove）、罗伯特・诺伊斯（Robert Noyce）、戈登・摩尔（Gordon Moore）拍摄经典合影时，身旁摆放的正是这张8080红膜遮罩。

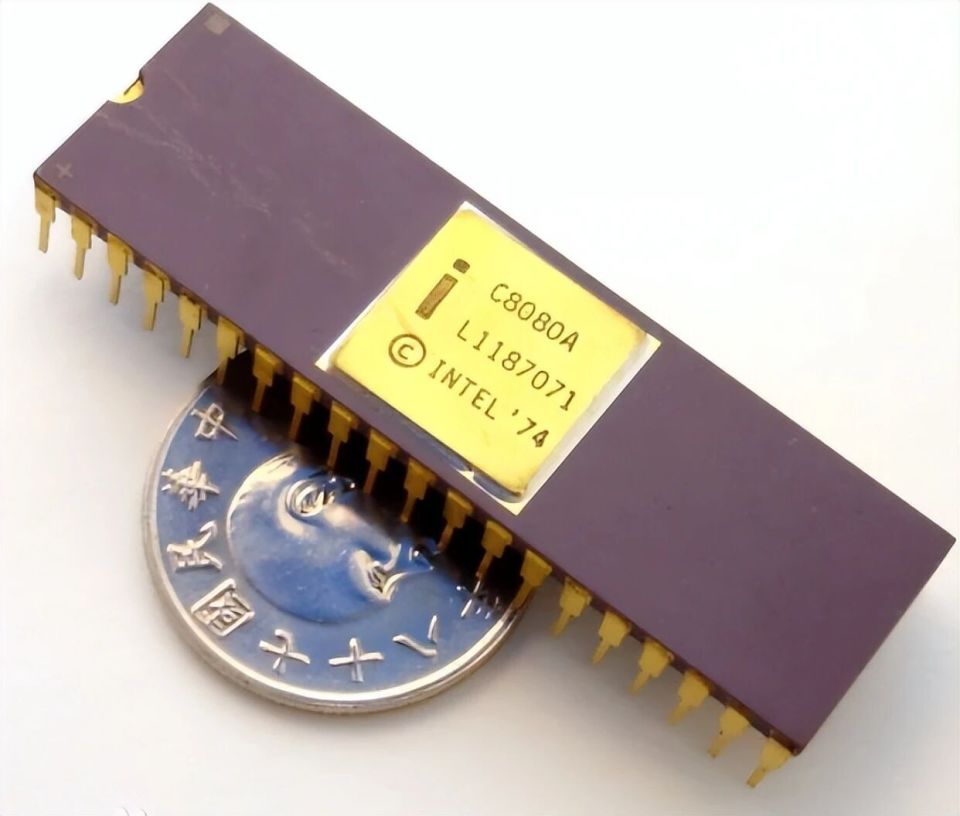

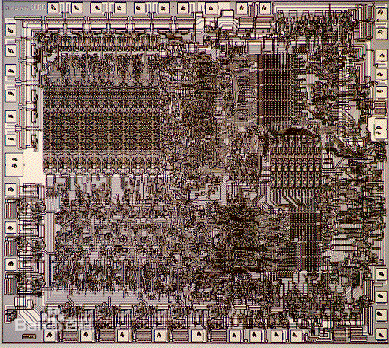

作为微处理器发展史上的关键产品，Intel 8080于1974年正式推出，由传奇工程师费德里科・法金（Federico Faggin）主导设计，采用6微米硅栅制程，初始主频2MHz，后期版本提升至3.125MHz。
晶体管数量因版本与统计口径略有差异，官方公布范围在4500至6000个之间，行业内通常表述为约5000个。
作为早期成熟的8位微处理器，它为后续整个微机产业的发展打下了基础。
如今半导体制程已经推进到纳米甚至级别，单颗芯片集成数百亿晶体管已是常态，设计工作也早已全面进入软件自动化和AI辅助的时代。
回头再看这张手工刻出来的红膜，更能体会到整个产业发展的厚重感。
它是半导体从手工时代迈向自动化时代的鲜活见证，也是整个现代计算产业的起点。
