如果科研生涯有什么时刻特别崩溃，改图绝对排得上号。
但在如今AI时代，AI工具让论文编写和配图变得容易很多。之前给大家介绍的Nature-skill就受到大家热烈欢迎，如果不了解的朋友，可以看这个文章。
搞科研写论文的看过来！这个skill帮你解决了最麻烦的五件事！
nature-skill使用教程（1）
nature-skill绘制一些图表很漂亮也很好，但是它是直接生成的PNG图片，如果想修改下文字，就还要再次生成，有些麻烦
而且如果我想生成一些流程图，而且需要频繁修改的时候，这个工具就不是那么好用了！
最近我实测了一个开源项目：scientific-illustrator
它是个skill，给你的AI安装之后，能够让AI控制draw.io 或者 PPT绘制论文所需的配图
它最打动我的地方，不是AI 会画图，而是我让 Codex 打开 draw.io，不关闭窗口，然后它真的在我眼前一块一块把图画了出来。
下图是我用这个skill生成的draw.io图片效果
画完以后，文字是文字，箭头是箭头，模块是模块。双击能改字，拖动能改位置，换颜色也不用重新生成整张图。
下面是我实际使用的过程，真实操作的录像。
一句话介绍：它到底是什么？

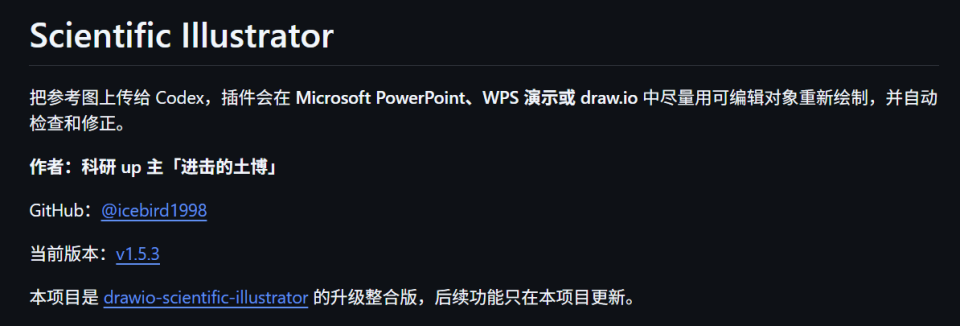

Scientific Illustrator 是一个面向 Codex 的开源科研绘图插件。如果你使用的是国内的workbuddy，trae work等，也可以安装这个。
你可以把它不是在聊天框里吐出一张图片，而是连接 PowerPoint、WPS 演示或 draw.io Desktop，调用这些软件原生的文字、形状、连接线、表格和图表，把科研图真正搭出来。

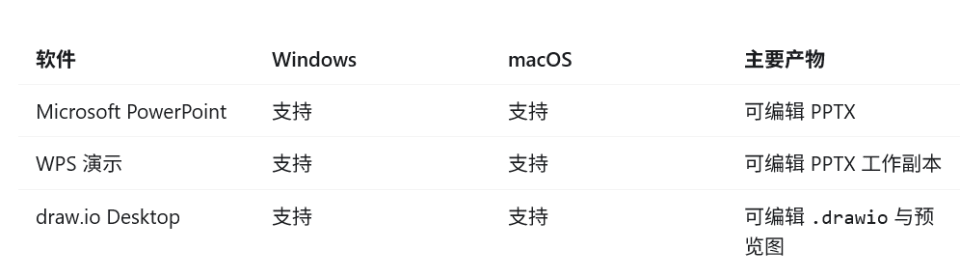

它目前支持以下版本
如何使用呢？很简单！
以下内容如果不清楚具体如何操作，可以留言或者私信我
首先，你需要电脑上安装了Codex这类的AI Agent和draw.io，然后就可以按照下面的步骤进行安装

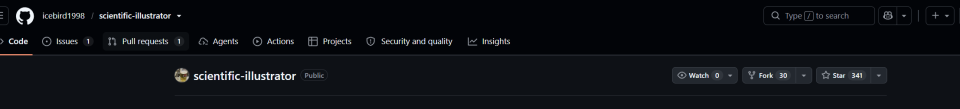

1、开github，搜索scientific-illustrator，进入项目首页，复制地址
2、然后把地址复制给AI，让AI帮你安装skill
3、安装完毕后，让AI使用skill，进行绘图。你可以提出你的要求或者给他一张参考图让其参考
我踩过的坑，提前告诉你
1. 不要继续安装旧仓库
如果你搜到的是 drawio-scientific-illustrator，先看 README 的迁移提示。当前持续维护的整合仓库是 `scientific-illustrator`。
2. 安装成功，不等于当前任务立即可用
插件能力通常在 Codex 启动时加载。最稳妥的操作就是：安装后彻底重启，再新建任务。
3. 让AI安装skill时候速度慢，可以切换源
刚开始安装的时候速度很慢，有时候是npm的问题。所以，你可以提示你的AI，让他使用npm安装skill，提示词如下
使用cnpm安装这个skill

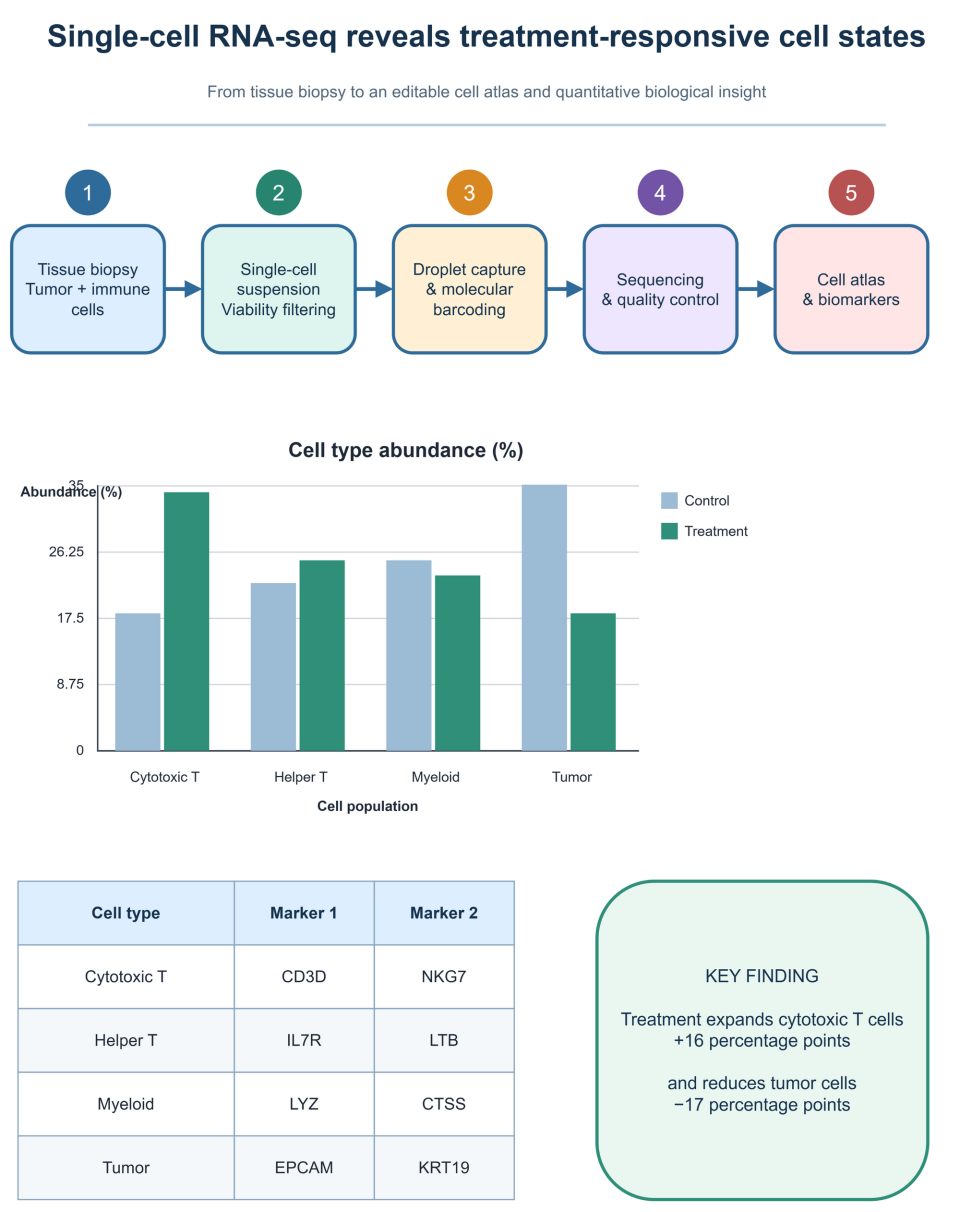

最后，我使用过程中，发现它十分适合绘制流程图、架构图、方法框架图、图形摘要、答辩或者科研文档中的技术路线图这类的。
如果是专业的论文图表，数据表，还是使用nature-skill比较好。
