1、消息称三星平泽园区将建D2W混合键合量产线，加速布局下一代HBM与逻辑芯片
2、英伟达正式开启“Vera Rubin”系统供应，全面激发AI数据中心性能
3、AMD Ryzen 7 7700X3D正式推出：支持最高128GB DDR5，切入中高端市场
4、消息称谷歌开发Gemini专属AI芯片：同等功耗下Token处理量最高提升10倍
1
消息称三星平泽园区将建D2W混合键合量产线，加速布局下一代HBM与逻辑芯片
据韩媒报道，三星电子将在其平泽园区P5工厂建设一条包含50台晶粒到晶圆（D2W）混合键合设备的量产线，旨在为下一代HBM及逻辑半导体的生产提供先进封装支持。该量产线的设备搬入与安装工作预计将于今年年底正式启动。
此举标志着三星在半导体后道封装领域的布局进一步扩大，除现有的天安园区外，平泽园区也将成为下一代HBM混合键合封装的重要生产基地。
混合键合技术：突破性能与功耗瓶颈
在HBM的制造中，核心芯片（DRAM裸片）的垂直堆叠传统上采用热压键合（TC Bonding）工艺。而引入混合铜键合（HCB）技术后，芯片间无需使用金属凸块（Micro-bump），而是通过铜与介电层直接进行物理结合。这种连接方式大幅缩短了器件间的互连长度，能够显著改善芯片的性能表现、降低功耗并减少发热。
瞄准定制化HBM与先进封装市场
业界分析指出，该混合键合产线未来极有可能被用于生产定制化HBM（cHBM）。在cHBM的设计中，三星计划用搭载客户专属运算电路（IP）的逻辑裸片来替代传统的基底裸片，从而更好地辅助外部CPU/GPU进行运算并优化数据传输。为此，三星将致力于实现3D系统级封装（SiP）结构，将HBM DRAM层直接垂直堆叠在该逻辑裸片之上。
此外，三星晶圆代工业务部门上月也发布了基于混合键合技术的下一代3D垂直堆叠解决方案“3D Cube-H”。该技术专为应对下一代人工智能（AI）芯片和高性能计算（HPC）系统而设计，在性能、功耗和带宽方面均较传统封装技术有显著提升。目前，三星正积极向客户推介这一异构集成封装技术。
量产时间表：短期建线，2030年迎大规模量产
尽管相关设备将于今年年底陆续搬入平泽园区并展开安装，但三星电子内部评估认为，混合键合技术真正具备大规模量产条件的时间点将在2030年左右。这主要是因为混合键合的工艺难度远高于传统的热压键合技术。
考虑到混合键合技术的落地难度，业界普遍预计该技术真正迎来大规模应用，可能要等到2029年左右英伟达推出下一代AI加速器‘Feinman’（费曼）的时期。
2
英伟达正式开启“Vera Rubin”系统供应，全面激发AI数据中心性能
英伟达正全面加速其下一代AI平台“Vera Rubin”系统的供应工作。目前，英伟达已向Google Cloud、Microsoft Azure、Oracle Cloud 和 CoreWeave 等科技企业交付了Vera Rubin NVL72机架系统，并即将投入实际工作负载的运行。这标志着该系统已跨越测试阶段，正式进入运行真实AI模型并创造生产力的实战部署期。
英伟达资深副总裁Andrew Bell 表示，相较于上一代Blackwell 平台，Vera Rubin 目前的开发与生产进度顺利许多，公司对后续量产持审慎乐观态度。产能方面，英伟达目前与十多家制造伙伴合作，未来整体供应链最高可望具备每日生产1,000 座Vera Rubin 机架的能力。
核心硬件与极致性能
Vera Rubin NVL72是一款将72个Rubin GPU与36个Vera CPU高度集成于单一机架内的AI超级计算机系统。其中，Rubin GPU基于台积电3纳米工艺制造，内置336亿个晶体管，并配备288GB HBM4内存，内存带宽高达22TB/s。在机架级别，其聚合性能表现极为强悍，NVFP4推理算力可达3600 PFLOPS，训练算力达2520 PFLOPS。

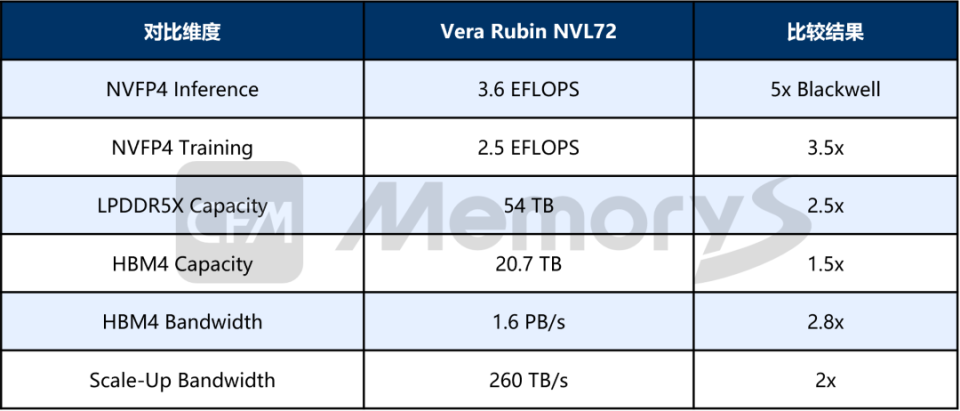

Vera Rubin NVL72性能数据
数据来源：公开资料，CFM整理
生产与部署方式的颠覆性变革
在此次系统交付中，英伟达对生产流程进行了颠覆性创新。新一代系统摒弃了传统的人工组装方式，转而采用机器人自动化组装与“无内部线缆（Cable-less）”设计。这一改进不仅将安装时间从过去的数小时大幅缩短至数十分钟内，还极大降低了人为操作带来的错误率，显著提升了数据中心的运营效率。
引爆HBM4内存市场需求
Vera Rubin NVL72的全面供应，预计将大幅拉动HBM4（第四代高带宽内存）的市场需求。由于单颗Rubin GPU搭载288GB HBM4，整个机架的HBM4总容量高达20.7TB。在供应链方面，SK海力士凭借其在HBM3E市场的领先地位及与英伟达深厚的合作关系，预计将占据60%至70%的主导市场份额；而三星电子也因在技术验证和初期供货中的积极表现，有望在量产阶段获得可观的订单。
3
AMD Ryzen 7 7700X3D正式推出：支持最高128GB DDR5，切入中高端市场
AMD近日正式推出Ryzen 7 7700X3D桌面处理器。作为AM5平台目前定价最低的全新8核3D V-Cache处理器，国行售价为2199元。Ryzen 7 7700X3D主要面向追求高性价比的游戏玩家，主要竞争对手为Intel酷睿Ultra 7 270K Plus。该处理器兼容所有AM5主板，支持PCIe 5.0。AMD同时宣布AM5插槽生命周期将延长至2029年。
核心规格：保留完整缓存，频率适度下调
据AMD公布数据显示，Ryzen 7 7700X3D基于Zen 4架构，采用8核心16线程设计。其最核心的规格在于完整保留了96MB的3D V-Cache L3缓存，叠加8MB L2缓存后，总缓存容量达到104MB。
与定位更高的Ryzen 7 7800X3D相比，7700X3D的主要差异在于运行频率。其基础频率为4.0GHz，最高加速频率为4.5GHz，分别比7800X3D低200MHz和500MHz。处理器的TDP（热设计功耗）为120W，最高结温限定为89°C。
内存扩展：最高支持128GB DDR5，兼顾大容量与游戏性能
在内存支持方面，Ryzen 7 7700X3D提供双通道DDR5支持，最大内存容量可达128GB，为重度游戏玩家、内容创作者及多任务处理用户提供了充足的扩展空间。官方标称在2条单面或双面内存配置下，最高支持DDR5-5200频率；在4条内存满插配置下，最高支持DDR5-3600频率。
AMD指出，对于配备3D V-Cache的X3D处理器，由于大容量L3缓存显著提升了本地数据命中率，即便内存频率未达极限，也能在游戏场景中获得出色表现。此外，AMD推出的EXPO ULL（超低时延）技术可进一步优化DDR5内存延迟，在特定游戏中可额外提升约4%的平均帧率。
4
消息称谷歌开发Gemini专属AI芯片：同等功耗下Token处理量最高提升10倍
据外媒援引多位消息人士报道，谷歌正在开发一款专为自家人工智能模型“Gemini”优化的定制半导体。该芯片内部代号为“Frozen v2”，目标于2028年投入服务器部署。
“Frozen v2”与通用TPU的区别
“Frozen v2”与谷歌此前开发并推出的张量处理器（TPU）是独立并行的项目。现有的TPU与英伟达的GPU类似，具备处理多种AI模型的通用性；而“Frozen v2”则是将Gemini的数据处理方式及部分底层架构预先内置到芯片中。据悉，这一构想由谷歌首席科学家杰夫·迪恩（Jeff Dean）提出，“Frozen（冻结）”的命名正是源于将芯片结构与Gemini模型相匹配并固定的理念。
效率提升与算力瓶颈
谷歌预计，若使用“Frozen v2”运行Gemini，在同等功耗下可处理的Token数量将提升6至10倍，同时响应速度也将大幅加快。目前，为了在灵活性和效率之间取得平衡，谷歌仍在评估向“Frozen v2”中预置多少信息。
谷歌此举的背景在于AI算力资源的严重短缺。随着AI模型开发与服务运营所需的算力需求激增，谷歌内部已出现算力资源分配的冲突，甚至导致部分外部客户的合作受到限制。事实上，谷歌近期已与埃隆·马斯克旗下的xAI达成协议，每月支付9.2亿美元租赁数据中心；同时，也限制了Meta对自家AI模型的使用量。
量产前景与官方回应
据悉，谷歌并没有大规模量产“Frozen v2”的计划。这是因为即便是Gemini系列，不同版本的模型结构和参数（权重）也可能发生变化，一旦底层架构改变，该专用芯片的适用性将大幅降低。
针对此事，谷歌发言人发表声明称：“为了向用户和客户提供最大的性能和效率，我们正在持续研究和实验新的创新技术。”
