【一句话定义】

"接错但接上了"的线缆故障因电路导通、数据在走，使排查方向系统性偏离物理层，造成调试延误数小时乃至数天。

【正文】

▌要点一：最危险的"通了"

在线缆故障里，有一种失效模式比断路更难发现、代价更高——线接上了，电路也通了，但接的是错的位置。这种故障有个特点：它不会触发任何显性报警。系统上电，通讯链路建立，BMS（电池管理系统，监控电池组状态并执行保护策略的控制单元）显示在线，一切看起来都在正常运行。只有当工程师盯着数据屏幕开始困惑"这个电压值为什么跳来跳去、这个地址的数据为什么对不上"时，才意识到有问题——但这时他往往不会第一时间想到"是不是哪根线接错了"。

打个类比：这就像你家装修完，插座面板全装上了，通电后所有房间的灯都亮了——但主卧的开关控制的是次卧的灯，次卧的开关控制的是走廊的灯。电没有断，回路都是通的，但每按一个开关，亮的都不是你以为会亮的那盏灯。你不会立刻想到"接线接错了"，你会先以为是智能开关的配置问题，折腾半天APP设置，才发现根本是物理线接反了。

"接错但接上了"不是什么：它不是信号传输层面的错误（帧格式完整、校验通过），不是硬件损坏（线缆本体完好、端子压接正常），也不是软件Bug（程序逻辑完全正确）——它是纯粹的物理层接线位置错误，但所有的表现都指向软件或硬件层，这才是它最危险的地方。

▌要点二：数据在走，方向却错了

这种故障的核心危害，在于它会让调试团队沿着完全错误的方向消耗时间。CAN总线（Controller Area Network，一种广泛用于储能系统内部通讯的串行总线协议，支持多节点设备在同一总线上通讯）的帧格式校验机制是检测数据帧是否完整，不是验证发送方身份是否正确。当一根信号线接到了相邻回路，CAN总线依然会接收并转发这条来自"错误身份"发送方的数据，帧格式校验照样通过，BMS层收到的是一条"合法但错误"的信息。

工程师在上位机上看到的现象，往往是这样的：某个BMU（电池管理单元，负责采集单个电池模组电压、温度数据的下位机模块）的电压数据持续跳变，数值范围"看起来像电压但对不上这个模组应有的数值"，或者两个相邻地址的模组数据之间有隐约的相关性，但逻辑上说不通。这时，有经验的调试工程师会疑惑，没有经验的工程师会开始排查EMI干扰（电磁干扰，指外部电磁场对信号线产生的噪声干扰）、检查BMS配置文件、重刷固件——每一步都是正确的排查动作，每一步都是徒劳的，因为问题根本不在这一层。

一个具体的时间代价：根据行业调试现场的实际经验，CAN总线接线错误导致的数据异常，平均排查定位时间在8～24小时之间，复杂系统甚至超过3天——而一旦调试工程师转换思路，直接用万用表从物理接线层逐一核查线号，定位问题往往只需要不到2小时。这个时间差，就是"排查方向错误"的成本。

在项目工期紧张的并网调试阶段，一次接错引发的3天延误，叠加工程师差旅、误工费和客户违约索赔风险，实际损失远超物理接线本身的修复成本。不懂这个故障模式的调试工程师，会把时间全部压在软件层，越查越深；懂得这个机制的工程师，在发现"数据有规律地对不上地址"时，第一反应就是喊停软件排查，回到物理层对线。

▌要点三：失效链从哪里断的

在实际的储能系统调试阶段，这条失效链通常从一个极其不起眼的地方开始：线号管脱落。线号管（Cable Marker，套在线缆上标注线缆编号的塑料标识套管）是线缆身份的唯一凭证，在装配阶段用于区分每一根线的连接目标。但线号管本身有一个固定失效点——线缆在弯折处受力，线号管因摩擦力不足向端头滑移，最终在插接或拆装过程中彻底脱落。

线号管一旦脱落，这根线就失去了身份。后续返工或安装操作，工人只能靠目测接线位置来判断——而在密集排列的接线端排上，相邻两根线的外观几乎完全相同，靠目测接错的概率极高。接错了，插头插进去，有手感、有阻力，"接上了"的感觉完全正常，工人不会察觉，也没有任何工具在这个时刻能发现问题。

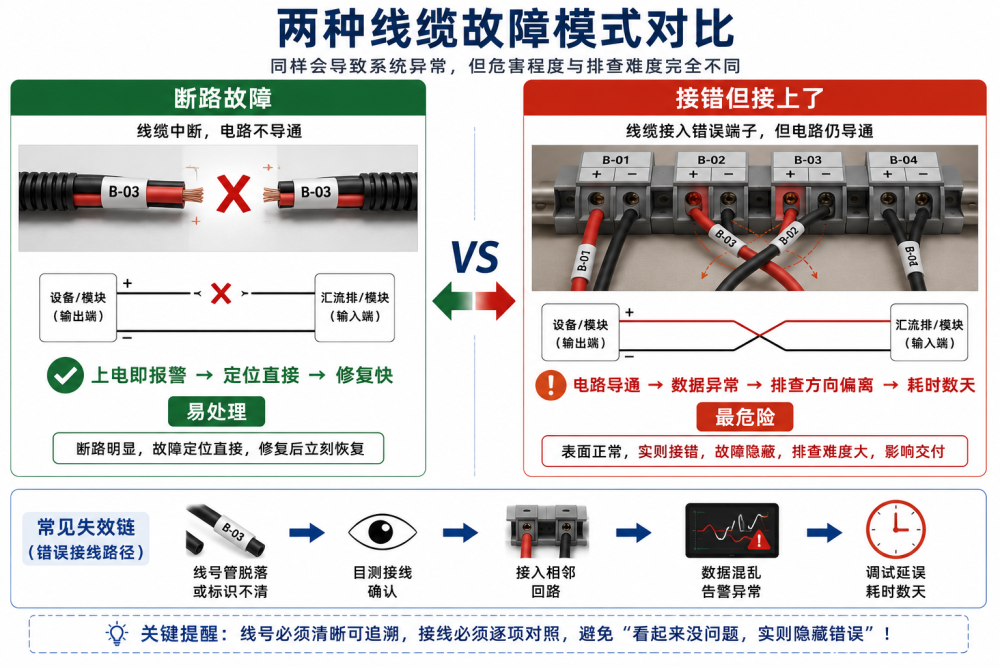

这条失效链的完整路径是：线号管脱落→接线时身份不明→靠位置目测→接入相邻回路→上电后数据混乱→调试团队沿软硬件方向排查→耗时数天→最终回到物理层发现接线错误。每一个环节单独来看都不离谱，但串联在一起，就是一次可以完全避免的高成本故障。

对于集装箱储能系统（内部线缆数量可达数百根，接线端排密集，通讯线与采集线并行排列），这个问题的发生概率和排查难度都成倍放大。下次你走进一个调试中的集装箱储能现场，看到调试工程师对着上位机一脸困惑、反复重刷BMS配置，不妨直接问一句："线号管有没有检查过？"——这句话可能比他接下来几小时的排查都管用。

规范的预防动作只有一个：在出线端和接线端两端都套线号管，不依赖单端标识；弯折处用扎带在线号管两侧固定，物理防止滑移。这是一个成本接近零的工艺动作，能封死这条失效链的起点。

【应用场景】

▶ 调试异常快速定位（BMS调试工程师）

集装箱储能系统首次上电调试，上位机显示某一簇BMU数据持续跳变，或相邻模组数据之间存在异常相关性。

不懂的话：判断为EMI干扰或BMS固件问题，开始更换通讯模块、重刷程序，按软硬件方向排查8～24小时无果。

懂了之后：识别"数据合法但地址对不上"的典型特征，立即停止软件层排查，转入物理接线核查，逐一比对线号管与接线图，2小时内定位错接点。

▶ 装配工艺质量管控（工艺工程师/质量工程师）

产线制定通讯线缆装配SOP，或对已完成装配的线束进行出厂前质量验收。

不懂的话：只检查端子压接质量和线缆外观，不检查线号管固定状态，出厂后在客户现场调试阶段暴露接错问题，产生现场返工成本。

懂了之后：在SOP中增加"两端线号管固定确认"和"弯折处扎带固定"两项检查，出厂前增加通讯回路对线核查步骤，在物理层闭环，不把问题留给调试阶段。

▶ 现场返工方案制定（项目经理/售后工程师）

客户现场出现BMS数据异常，远程排查无果，需要决策是否派人到现场，以及现场排查的优先方向。

不懂的话：安排软件工程师远程反复调试，判断为固件兼容性问题，计划更换BMS模块，下单备件、等待发货，延误一到两周。

懂了之后：要求现场操作人员先检查线号管状态，提供接线区域照片，远程初步判断是否存在接线错误可能，大概率一次现场派人即可解决，不走换模块的弯路。

【真实案例】

人物：某储能系统集成商驻场调试工程师，负责一套工商业园区1MWh集装箱储能系统的并网前调试工作。

背景：系统完成装配后首次上电，调试工程师在上位机发现第3号电池簇中，第5号和第6号BMU的电压采集数据持续跳变，两者的数值在某一时段呈现出明显的镜像波动关系，但均不符合该位置模组的正常电压范围。工程师判断为EMI干扰导致CAN总线信号失真，开始更换屏蔽线缆、调整接地方案。

过程：前两天，工程师按照EMI排查思路，重新敷设了第3簇的屏蔽通讯线，测试接地电阻，数据异常依然存在。第三天，他重刷了BMS固件，怀疑是版本兼容性问题，异常仍未消失。直到第四天下午，一位有经验的老师傅在旁边看了一眼数据，提出"这两个模组的数据跳法有点像串道了"，工程师才转换思路，回到接线端排逐一核查物理接线。核查发现：第5号BMU通讯线的CAN_H（CAN总线高电位信号线）线号管在弯折处完全脱落，返工时操作员将其插入了第6号回路对应的接线端，两路信号互串，造成数据交叉跳变。重新对线、插回正确位置后，上位机数据立刻恢复正常。

结果：从发现异常到最终定位，共耗时4天，调试工程师差旅及误工费约1.6万元；项目并网计划延误4天，客户依据合同条款扣罚违约金1万元；合计损失约2.6万元。问题本身的修复动作——把一根线插回正确位置——耗时不到10分钟。事后工厂在SOP中增加了两端线号管固定和出厂对线核查两个步骤，同类问题在后续批次中未再出现。

启示："接错但接上了"这类故障，排查成本全部花在了错误方向上；识别它的关键不是更好的仪器，而是第一时间想到"回物理层对线"这个排查优先级。

【一句话结论】

2026年储能系统调试标准趋严，物理对线核查已被纳入头部集成商并网前强制验收清单。
