📌 30秒速读便利贴
扫一眼，30秒抓住全文精髓
┌─────────────────────────────────────────────────────┐│ ✏️ STICKY NOTES — 今天你能带走的 5 件事 ││ ││ ① 预紧力不是"越紧越好"——过大的压力会让极片变形， ││ 导致不可逆容量损失 ││ ││ ② 预紧力也不是"差不多就行"——压力不足会让极片接触 ││ 不均，循环后内阻飙升 ││ ││ ③ 手感是最不可靠的工具——量化必须靠扭矩扳手 ││ + 压力传感器，两个都要 ││ ││ ④ 极性防错不能靠人——要靠物理结构防错， ││ 人眼迟早出事 ││ ││ ⑤ 首件验证不是走形式——首件不合格， ││ 整批就是风险品 │└─────────────────────────────────────────────────────┘
🚨 反直觉开场｜同一批次，6个月后容量差了 8%
先问你一个问题。
同一批次的模组，同一天出货，同一个客户，同一个应用场景。
6个月后，现场回来两个数据：

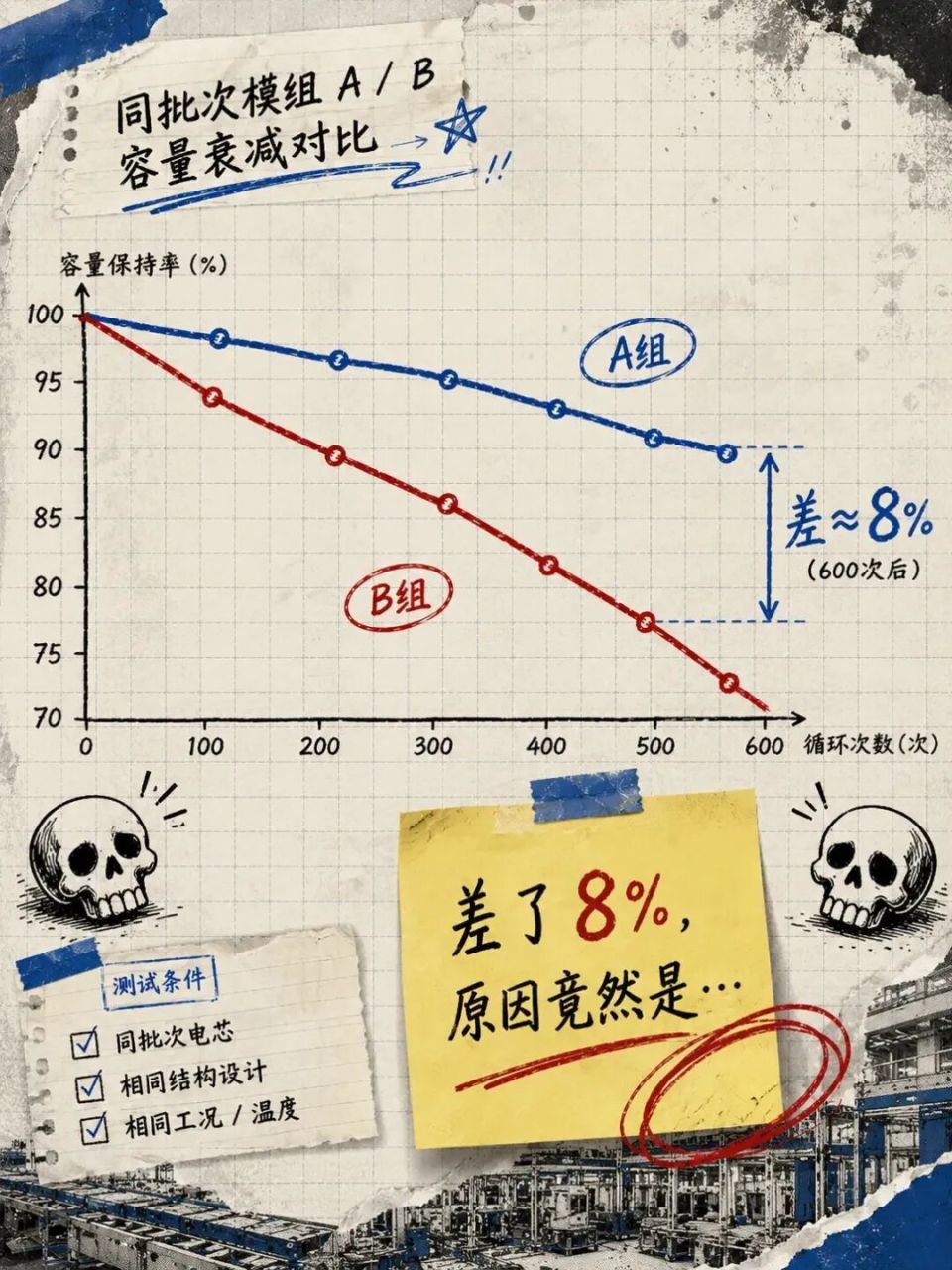

A组模组：容量保持率 96.2% B组模组：容量保持率 88.4%
差了将近 8%。
你猜原因是什么？
电芯品质问题？BMS算法差异？充放电策略不一样？
——都不是。
拆开来看，问题出在装配阶段：B组模组的堆叠预紧力，比A组低了大约 15%。
不是少了一个螺栓。不是忘了拧。
是"拧了，但没拧够"。
这件事我在某个储能PACK工厂亲眼见过。那一批模组出货之前，产线负责人还特意过来确认：“老王，螺栓我们都上了，没问题。”
我问他：“扭矩是多少？”
他愣了一下：“按感觉拧紧的，差不多吧。”
好。“差不多”，就是这 8% 的起点。

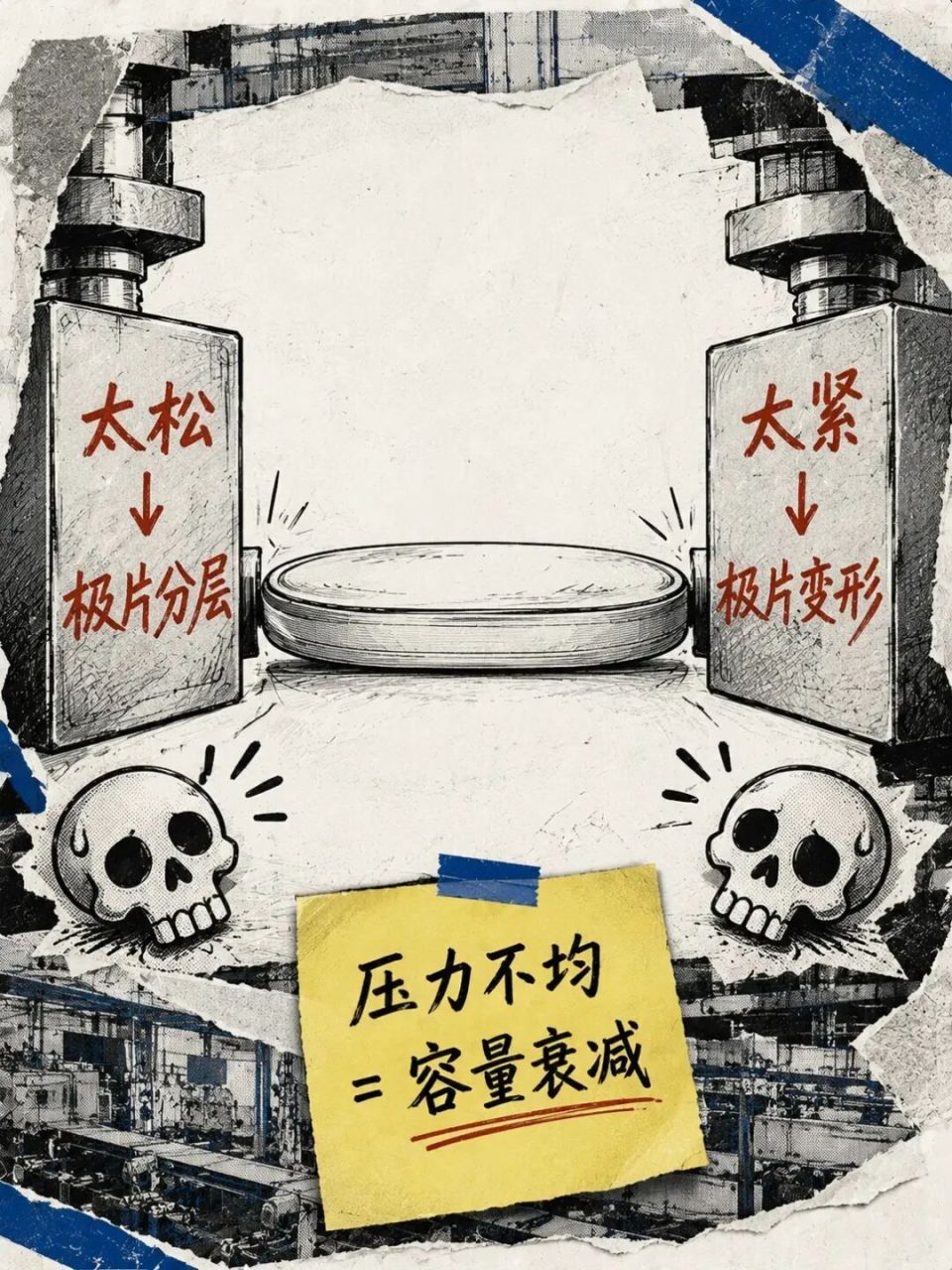

🔬 机制一：压力不足——极片会"离家出走"
停一下，先别急着去看扭矩值。
你得先搞懂它为什么会坏。
电芯在充放电过程中，极片会膨胀收缩——这不是秘密，这是锂离子电池的基本物理。
对于软包电芯，每个充放电循环，极片厚度变化可能达到 3%–8%（具体取决于材料体系和SOC窗口）。
模组的外壳和端板，本质上就是在做一件事：给这个"会呼吸"的电芯提供约束力。
如果这个约束力不够——
压力不足 → 极片接触不均匀→ 局部电流密度偏高→ 局部SEI膜加速生长→ 内阻上升、容量衰减→ 热分布不均（个别区域先老化）→ 循环后期出现析锂风险 ← 这里才是真正的危险信号
📌 画面隐喻： 把一本书的页面想象成极片。书没有合上的时候，页面可以任意翘起、错位；合上之后，每页之间的接触才是均匀的。电芯里的极片和隔膜也是一样的逻辑。预紧力，就是那个"合上书"的力量。
验证信号（leading indicators）：
循环50次后EIS测试内阻上升 > 5% 容量一致性在早期循环（前100次）就出现分化 热成像显示模组端面温差 > 3°C
翻车点提醒： 软包电芯和方形硬壳电芯的预紧力要求完全不同，不要套用。圆柱电芯又是另一套逻辑。本文以方形铝壳和软包电芯的模组堆叠为主要讨论范围。
🔬 机制二：压力过大——极片在哭，你看不见
你以为拧得越紧越好，其实，超过工艺窗口上限之后，每多一点力都是在伤害电芯。
这是第一个"你以为……其实……"。
压力过大的失效路径不一样：
压力过大 → 极片变形（尤其是软包卷芯边缘）→ 隔膜局部受压形变→ 锂离子传输通道变窄→ 局部过电位升高→ 金属锂沉积（析锂）→ 穿刺隔膜 → 内短路 → 热失控 ← 这是真正的结局

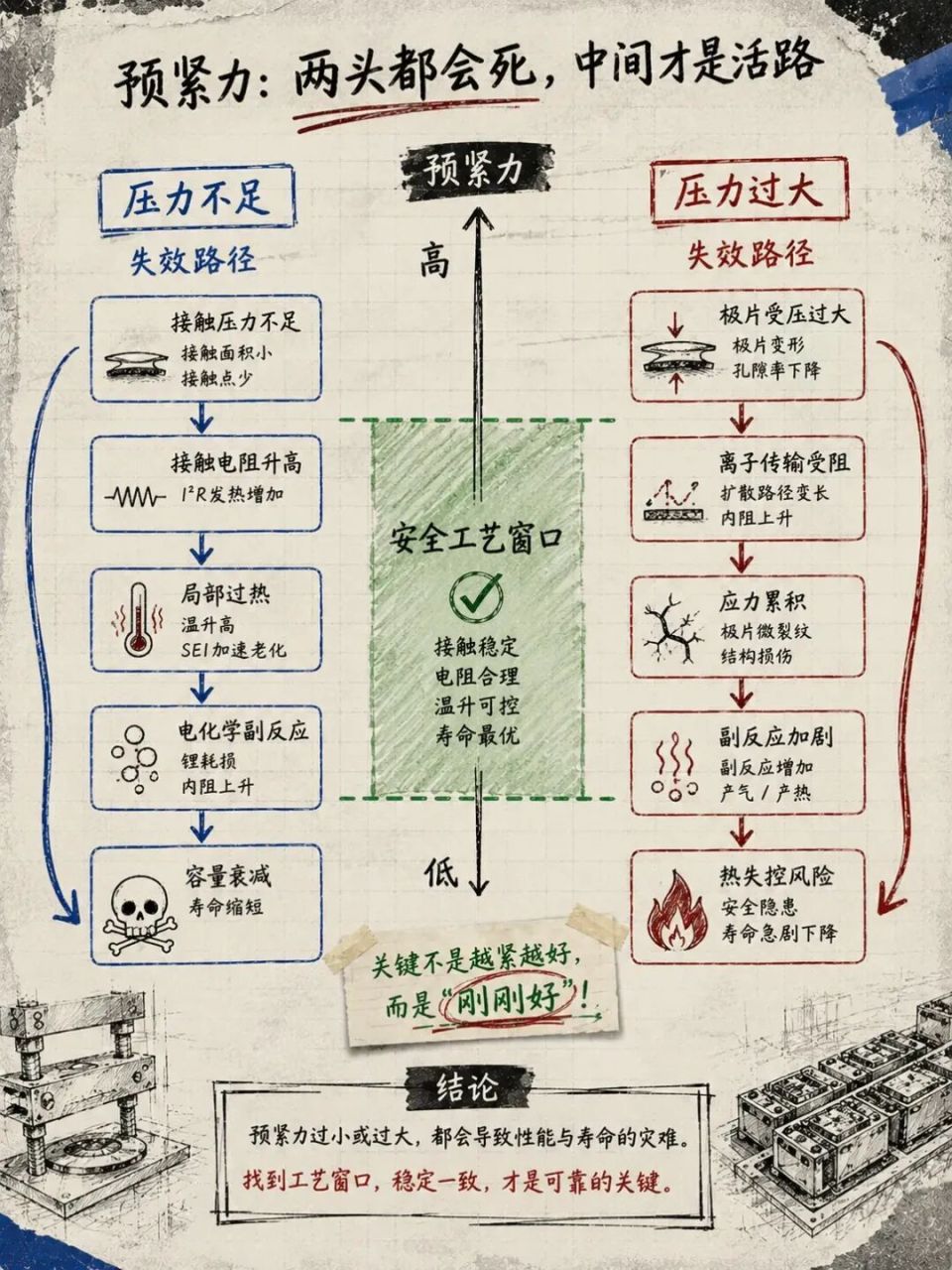

两条失效路径，方向不同，终点一样：电芯死。
而且压力过大的失效更危险，因为它可能是急性的——在某些滥用工况下（如快充大倍率），被过度夹紧的电芯会在一个循环内出现热失控。
📌 画面隐喻： 把橙子放进虎钳。力量不够，橙子皮松弛，汁水流不出来；力量过头，橙子皮破裂，汁水瞬间喷出来。极片就是那个橙子皮，锂离子是汁水，而热失控就是"喷出来"的那一刻。
验证信号：
首件解剖，极片或隔膜有可见折痕/压痕 早期循环（前30次）容量快速衰减 模组内阻在装配后即高于规格上限
🧠 Brain Power｜先停一下，做个判断
你不需要马上往下看，先想一想——
场景： 你的产线今天装了100个模组。
扭矩扳手的规格是 8 N·m ± 0.5 N·m。
其中：
30个模组：作业员 A 操作，扭矩实测均值 8.2 N·m 30个模组：作业员 B 操作，扭矩实测均值 7.4 N·m 40个模组：作业员 C 操作，扭矩实测均值 8.9 N·m
请问：哪些模组是你今晚要重点复核的？
A. 只有B的30个（因为偏低）
B. 只有C的40个（因为偏高）
C. B和C的70个都要复核
D. 三组都没超出合理范围，没问题
→ 答案是 C。
B组（7.4 N·m）已经低于下限7.5 N·m，属于不合格品。
C组（8.9 N·m）超出上限8.5 N·m，同样不合格。
A组才是合格的。
为什么很多人会选D？因为他们把"差不多"当成了工艺窗口。
这就是今天要讲的核心：预紧力必须量化，必须有上下限，两头都是死。

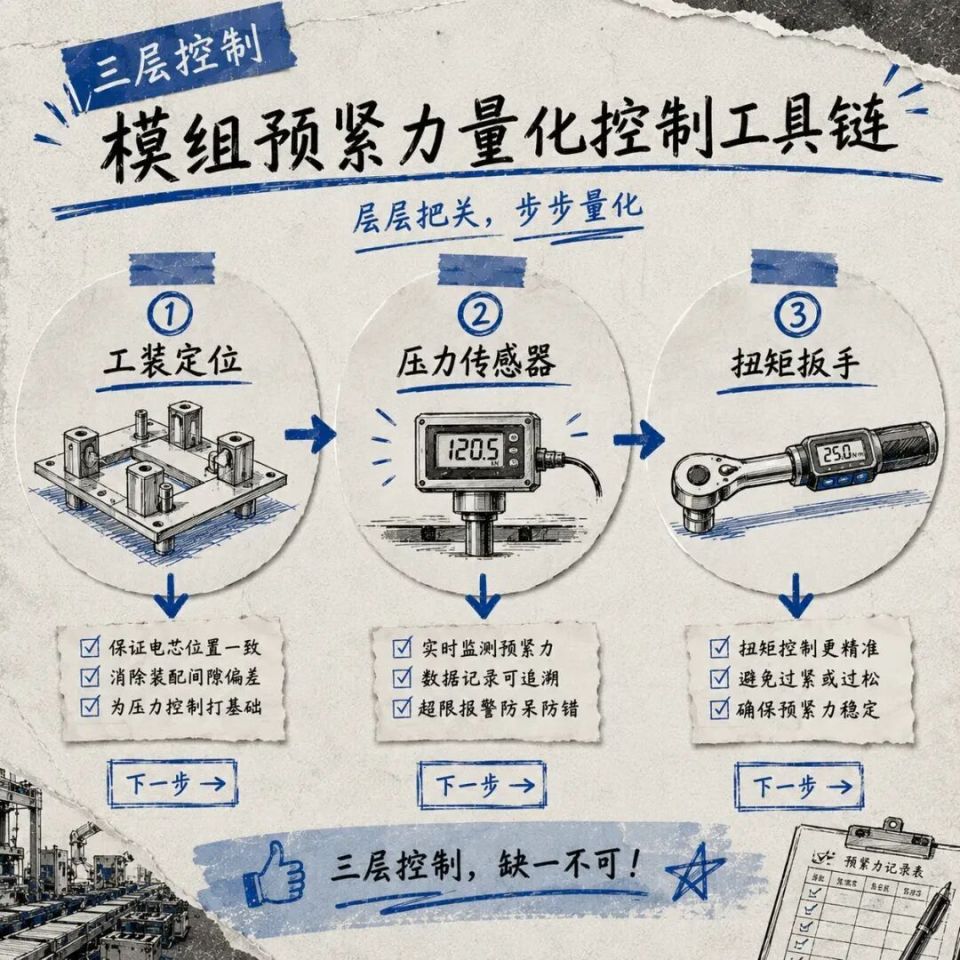

🔧 定量控制：工装 + 传感器 + 扭矩扳手，三个都要
你以为有一把扭矩扳手就够了，其实，扭矩只是入场券，不是终点。
这是第二个"你以为……其实……"。
第一层：工装定位
工装的作用是保证堆叠几何精度。电芯不在正确位置，给再精准的扭矩也没有用——力会偏。
工装要求：
定位精度 ≤ 0.3mm（端板方向） 工装材质要有足够刚性（铝合金以上） 每班开始前检查工装磨损和变形 - 工装本身需要有定期校准记录
第二层：压力传感器（或压敏纸/测压膜）
扭矩代表"你拧了多少力"，但压力传感器告诉你"电芯实际受到了多少压力"。
两者之间隔了一个摩擦系数。
螺纹润滑状态、端板接触面粗糙度、垫片材质——任何一个变了，同样的扭矩对应的实际压力就变了。
实操建议：
新产品定型阶段：必须用压力传感器建立扭矩-压力对应曲线 量产阶段：用此曲线校准扭矩规格，允许简化为扭矩抽检 + 定期传感器复核 推荐使用薄膜压力传感器（Tekscan或同类产品）或压敏纸做快速验证
第三层：扭矩扳手的使用规范
这里有一个细节，很多产线做错了：
❌ 错误做法：一口气拧到目标扭矩✓ 正确做法：分三步拧紧（30% → 60% → 100%）
为什么？ 一次拧到位会导致螺栓受力不均匀，端板会产生翘曲——那边拧紧了，这边还没贴实，压力分布就不均匀了。
分步拧紧，是在模拟"逐步均匀加载"，这是基本的紧固工艺常识，但产线上能做到的不到一半。
补充：扭矩扳手本身也要定期校准（建议每3个月或每10,000次使用校准一次），并做好校准记录。
⚡ 极性防错：不能靠人，必须靠结构
你以为装配工人看一眼就能判断极性，其实，任何依赖"看一眼"的防错都是在赌博。
这是第三个"你以为……其实……"。
我见过的极性接错事故，100%发生在"大家都觉得不会出错"的产线上。
为什么人眼不可靠？
→ 夜班 + 疲劳 = 注意力下降→ 铝壳电芯正负极外观接近，光线不足时极难分辨→ 作业员换了，新人没有经验→ 赶工期，跳过确认步骤→ 结果：接反了，瞬间短路，轻则电芯报废，重则起火
正确的做法：物理结构防错（Poka-Yoke）
防错等级 | 方案 | 描述 |
一级（最强） | 物理不对称设计 | 正极端和负极端的连接器形状不同，物理上插不进去 |
二级 | 颜色+标识双重标注 | 正极红色，负极黑色，并且尺寸标注不同 |
三级 | 视觉辅助 + 工装限位 | 工装上有明确的极性标识，电芯只有一个方向能放入 |
四级（最弱，不推荐单独使用） | 人工确认 + 签字 | 完全依赖人工，必须与以上方案组合使用 |
行动建议： 从今天起，检查你的模组堆叠工位。如果防错等级低于二级，立刻提出工艺变更申请。这不是成本问题，这是事故预防.
🔵 绝缘垫片：最小的零件，最大的安全作用
这个零件经常被忽视，但我见过因为它出问题引发的事故不止一次。
绝缘垫片的作用：
① 隔离电芯与端板之间的导电路径② 提供一定的缓冲，避免应力集中③ 防止振动工况下的金属接触磨损
常见失效模式：
垫片材质选型错误（不耐温，高温下形变） 垫片厚度不一致（批次差异），导致预紧力分布改变 装配时垫片移位，部分区域暴露金属 - 垫片漏装——这是最高频的问题
控制建议：
绝缘垫片必须纳入BOM，不允许随意替代材料 推荐使用双面带定位垫片（自带粘性，防止移位） 首件验证时，垫片到位检查是必查项 目视检查辅以绝缘测试（用绝缘电阻表，确认电芯壳体与端板之间绝缘电阻 > 100MΩ）

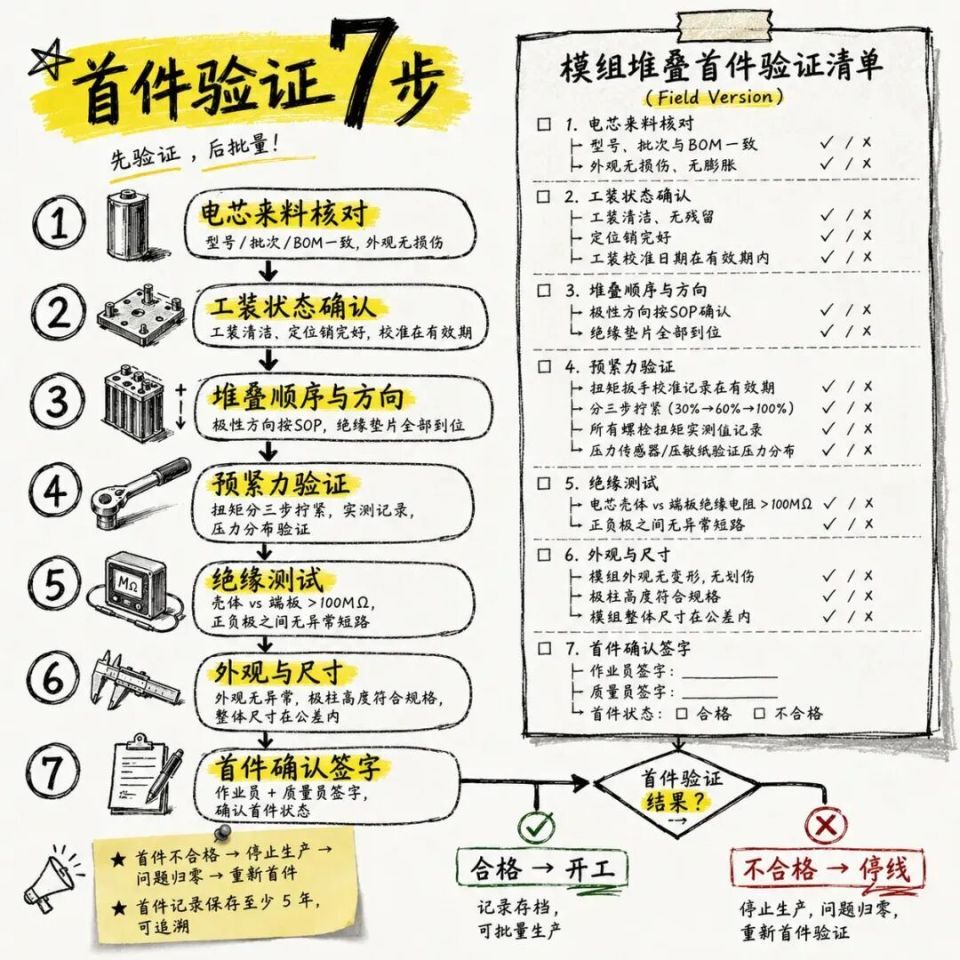

📋 BE the Quality Engineer｜首件验证，你的清单在这里
用这个清单，扮演一下质量工程师的角色。首件不过，整批别动。

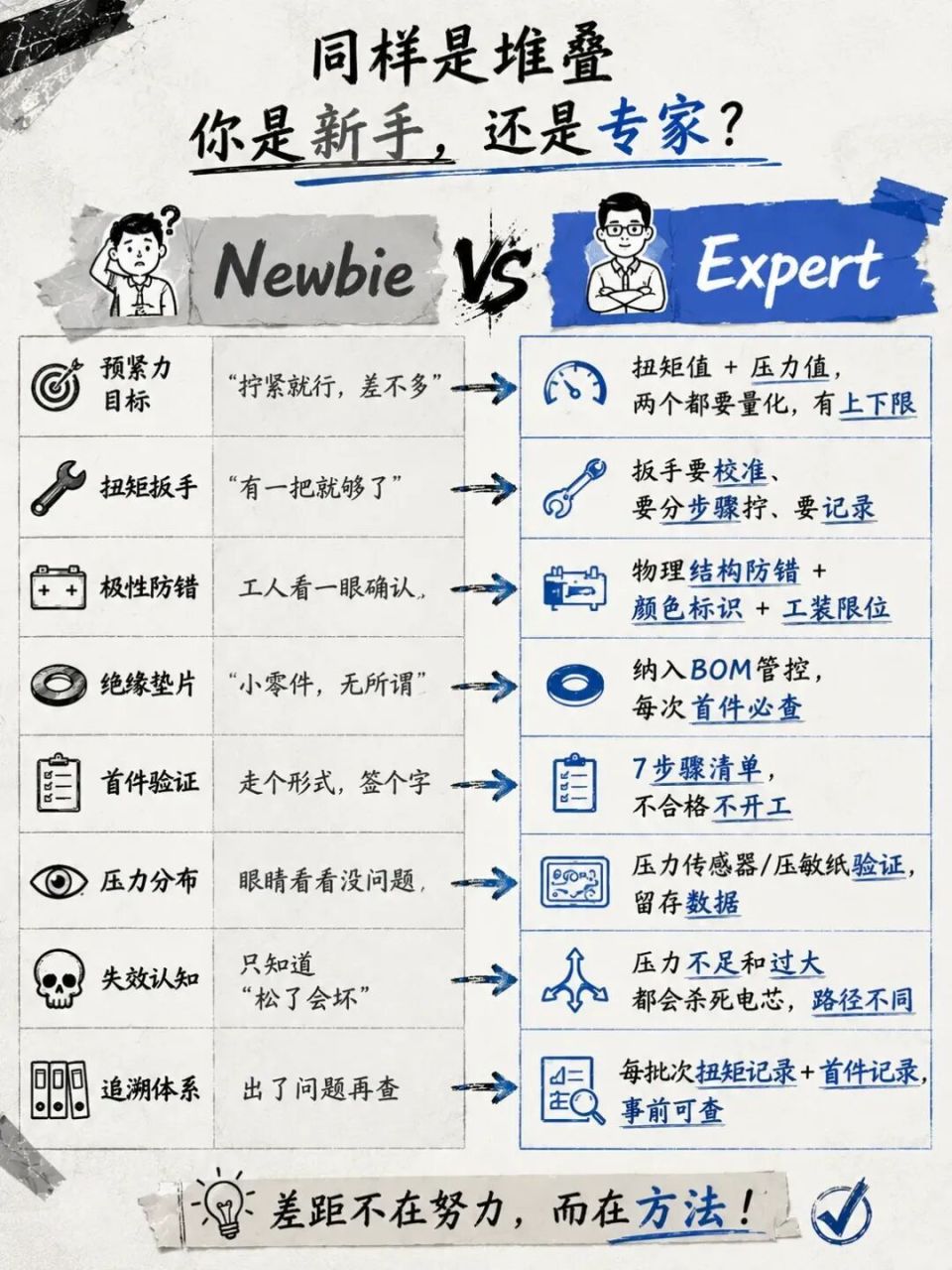

🃏 对比表格｜新手视角 vs 专家视角
🔥 Fireside Chat｜让"压力不足"和"压力过大"来对话一下
这两个失效模式，脾气完全不同——
💬 压力不足（慢性病患者）："我不急，我慢慢来。你前50次循环可能都看不出我。但我在慢慢侵蚀你的极片接触，等你发现我，内阻已经回不去了。"💬 压力过大（急性发作者）："我不一样，我来得快。你要是大倍率充电，我可能在第一个循环就让你见识什么叫热失控。别觉得拧紧是保险，那是在给我加速。"💬 工艺窗口（调解员）："好了好了，都别争了。你们两个都对，两头都是死。我就是那个窗口，进来的才安全，超出去的，我管不了。"

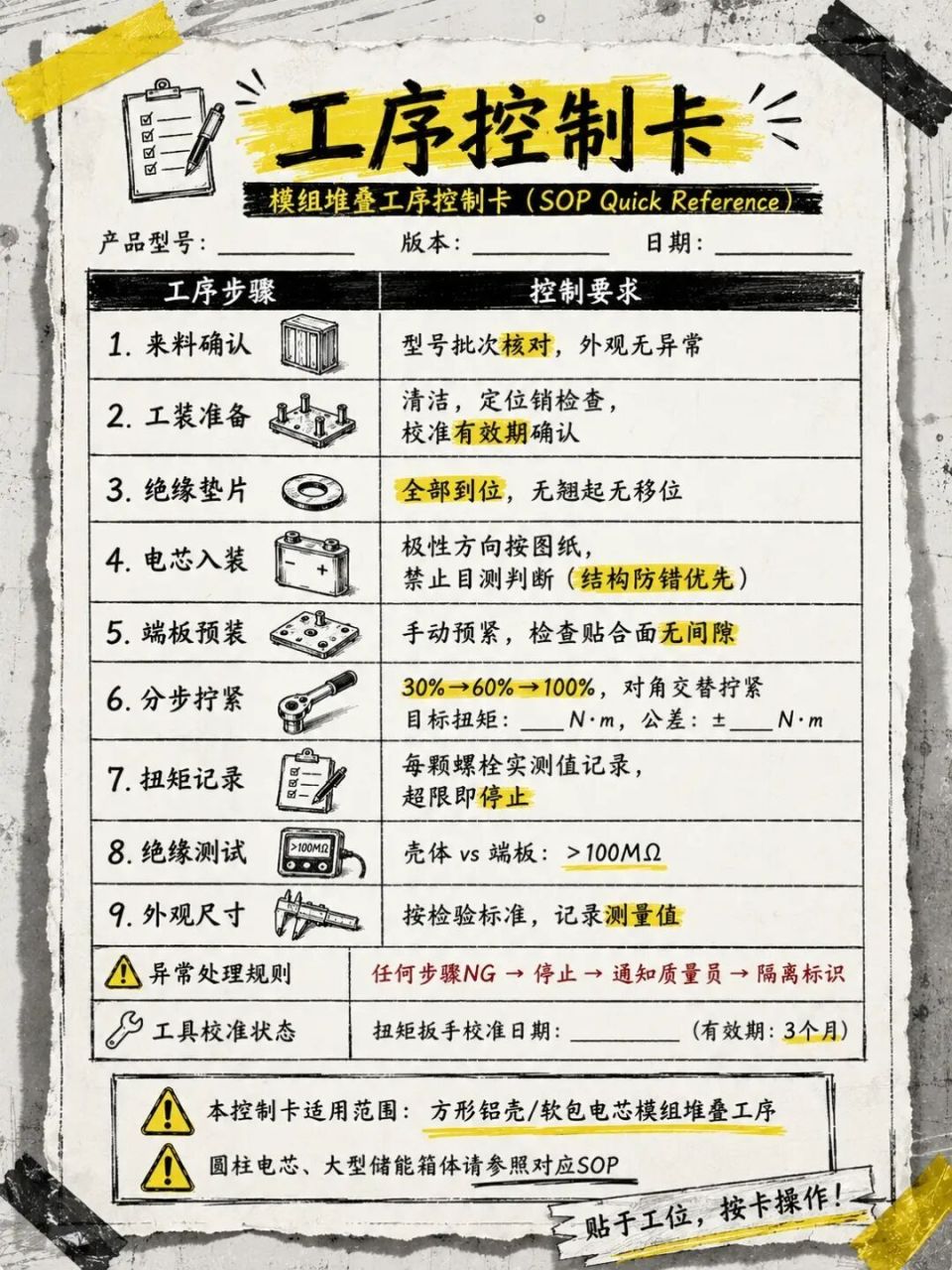

📦 交付物一：模组堆叠工序控制卡
打印贴到工位上，每班必看
❓ There Are No Dumb Questions｜我猜你还有这几个问题
Q1：扭矩值到底怎么定？有没有通用标准？
A：没有通用标准，这是个体化的工艺参数。取决于：螺栓规格（M6/M8/M10）、材质（钢/铝合金）、端板设计、目标压力值。正确做法是通过试验建立本产品的扭矩-压力曲线，再定规格。 可以参考螺栓厂商的预紧力推荐值作为起点，但不能直接照搬。
Q2：压敏纸和传感器都要用吗？两个有什么区别？
A：压敏纸是一次性的、便宜的，可以看到压力分布的平面形态（哪里受力多、哪里少），适合定型验证和问题排查。传感器可以实时采集、可以做趋势分析，适合量产过程监控。新产品定型：两个都用。量产：压敏纸抽检+扭矩100%记录，定期传感器复核。
Q3：软包和方形铝壳的预紧力要求有多大差异？
A：差异显著。软包电芯对压力更敏感，工艺窗口更窄（通常在 300–600 kPa 范围，取决于产品设计），而且要考虑电芯膨胀后的压力变化。方形铝壳由于有硬质外壳，工艺窗口相对宽一些，但仍然不能忽视。建议每种新产品都独立建立工艺验证数据，不要套用已有产品的参数。
Q4：人工拧和气动/电动扭矩枪，哪个更好？
A：量产规模大的话，电动扭矩枪（带扭矩反馈的）优于手动扳手。因为电动枪可以做到：
设定上下限，超限自动报警 每颗螺栓的数据自动上传记录 减少作业员疲劳导致的一致性问题
但电动枪的维护和校准同样不能忽视，否则虚显示合格其实不合格。
Q5：首件验证频率是多少？每班都要做吗？
A：最低要求：每班第一个产品做首件验证。 如果有以下情况，无论何时都要重新做首件：
换了批次的来料（电芯、端板、螺栓） 更换了工装或夹具 换了操作人员（尤其是新人） 设备维修或调整之后 发生了工艺异常或质量问题之后

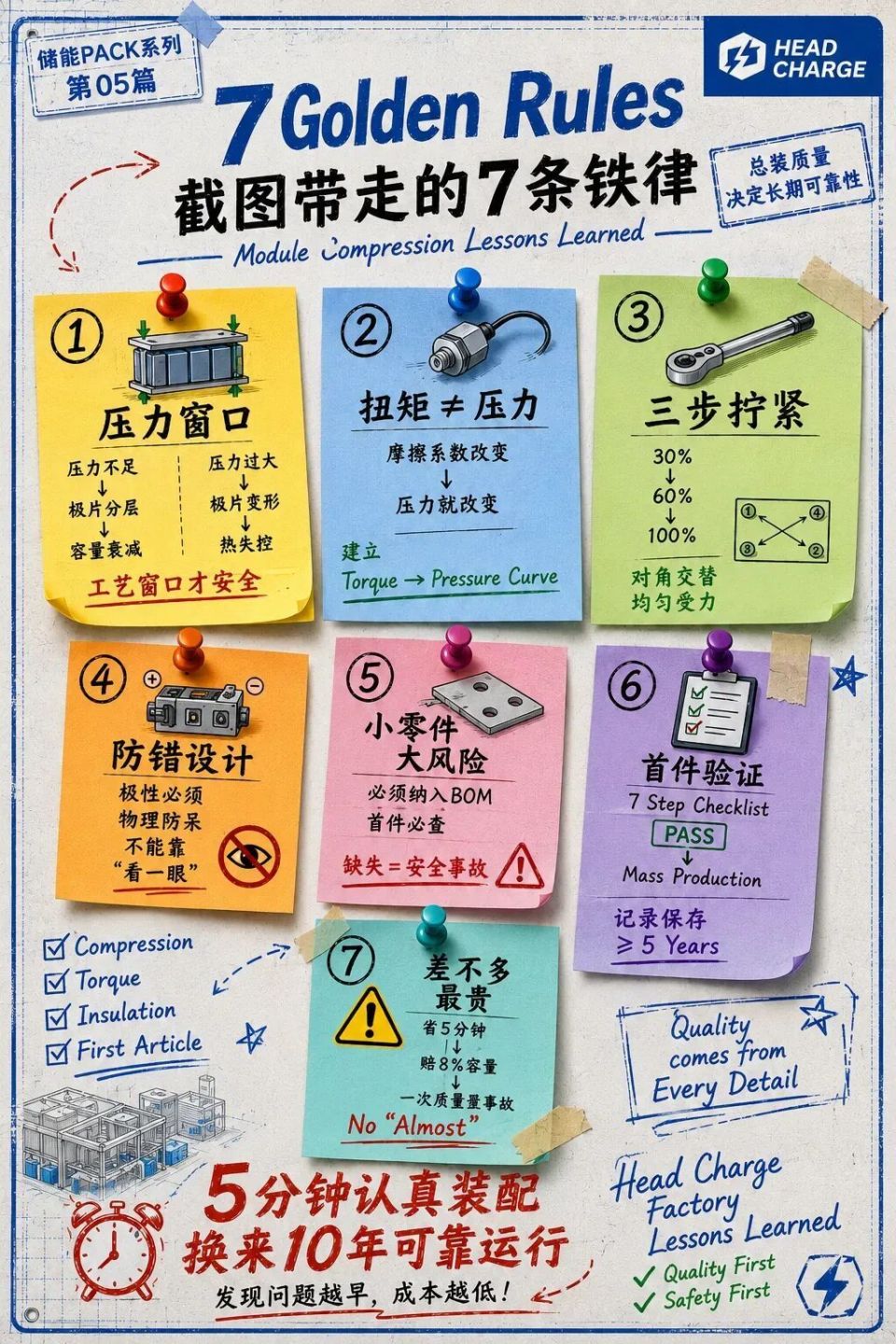

📸 Bullet Points｜截图收藏，7条就够
📌 适用范围与翻车点声明
本文适用范围：
方形铝壳电芯模组堆叠（如280Ah、314Ah等主流规格） 软包电芯模组堆叠（工艺窗口更窄，需单独验证） 小批量到中量产阶段的工艺控制
可能翻车的情况：
圆柱电芯（18650/21700/46xx）的堆叠逻辑不同，本文不适用 超大型储能箱体（PCS级）的预紧力设计需要结构仿真支持 使用了特殊新型粘接固定（Adhesive Bonding）方案的模组，螺栓拧紧逻辑有所不同 本文中的数值（100MΩ、300-600kPa等）为参考范围，具体以产品设计规格为准，不可直接照搬
需要验证的地方：
不同电芯体系（LFP/NCM/钠离子）的膨胀系数不同，预紧力工艺窗口需要分别验证 高低温循环下，螺栓松弛是真实存在的问题（金属热膨胀系数差异），需要在工艺验证中覆盖
🔮 写在最后
产线上没有奇迹，只有工艺。
"拧紧就行"背后是侥幸，而侥幸是最贵的成本。
把预紧力从感觉变成数字，从数字变成记录，从记录变成追溯——
这不是精益，这是基本功。
如果你还有相关的问题，请留言，我们随时讨论！
