【一句话定义】

模组堆叠预紧力通过"压力不足→慢性极片失效"和"压力过大→急性隔膜损伤"两条完全相反的失效路径共同收窄工艺窗口，目的是让工艺工程师理解预紧力是一个必须精确落区间而不是"越紧越好"的核心装配参数。

【正文：三个要点】

▌要点一：预紧力是什么

先把这个概念的物理本质建立清楚，否则后面两条失效路径都会缺乏根基。

预紧力（Pre-tightening Force，即在电芯堆叠装配时，通过端板、侧板和螺栓对整个电芯组施加的持续压紧力，单位通常为牛顿N或压强kPa，作用是维持极片之间的均匀接触状态）不是一个简单的"固定作用力"，它是一个需要在特定区间内精确控制的工艺参数。对于锂离子电芯而言，极片（正极片、负极片、隔膜三层交替叠放的核心发电单元）在工作状态下需要维持均匀的界面接触压力，才能保证锂离子在嵌入和脱出极片时路径均匀、电流分布一致。预紧力就是在外部结构上模拟并维持这个均匀接触状态的工程手段。

这不是"把电芯夹住不让它动"那么简单的力学问题。它更像是骨科医生为骨折愈合打石膏的逻辑：石膏太松，骨头移位，愈合出错；石膏太紧，血液循环受阻，组织坏死。两个方向都会导致严重后果，但症状完全不同，发生速度也不同——松了是慢性病，紧了是急症。

需要说清楚的是：预紧力不等于螺栓扭矩，尽管扭矩是控制预紧力的主要手段。螺栓扭矩与实际施加到电芯上的压力之间，还受到端板刚度、垫片弹性、装配公差等多个变量的影响——用同样的扭矩拧不同批次的端板，实际传递到电芯上的压力可能相差20%-30%。这意味着"按规定扭矩拧螺栓"是必要条件但不是充分条件，真正需要控制的是电芯实际承受的压力值，而不是螺栓的转动角度。

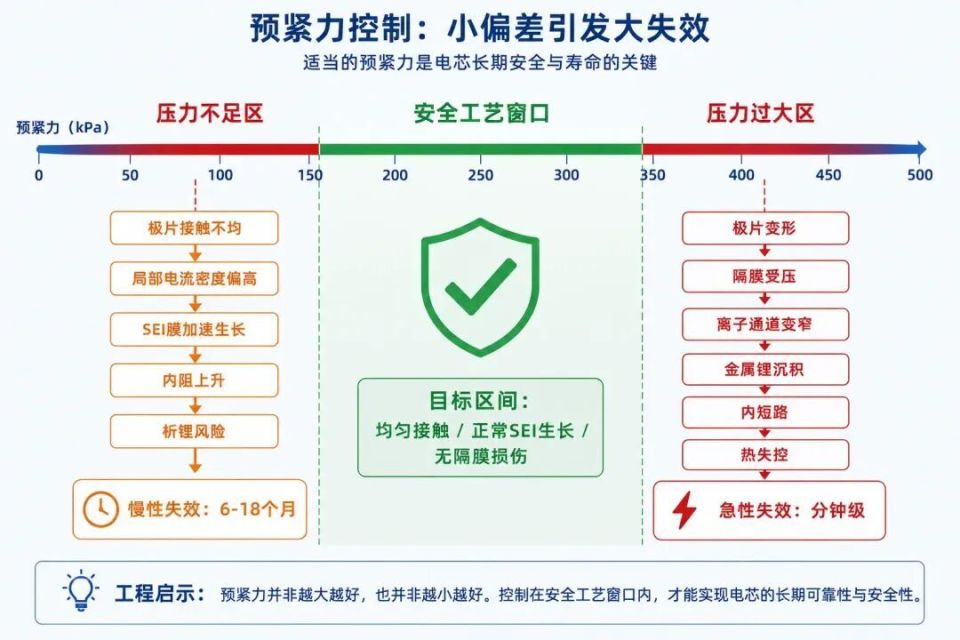

▌要点二：两条路，两种死法

理解预紧力双向致命区的关键，是把两条失效路径分别拆开来，看清楚它们各自的物理机制和时间特征——因为两者的症状截然不同，误判一条就会走向错误的处置方向。

压力不足：慢性病路径

当预紧力低于设计下限，极片之间的接触压力不均匀，部分区域出现接触松弛（即局部极片间距偏大，界面接触不紧密）。锂离子在嵌入脱出时，倾向于从接触紧密、阻抗低的区域优先通过，导致局部电流密度偏高（Current Density Concentration，单位面积内通过的电流量高于设计值）。高电流密度区域的电化学反应速率更快，SEI膜（Solid Electrolyte Interface，即固态电解质界面膜，是电芯首次充放电时在负极表面自然形成的保护层，适量SEI膜是电芯正常工作的必要条件，但过厚会增大内阻、消耗活性锂）在这些区域加速生长增厚。SEI膜越厚，内阻越高，内阻越高，同等充放电电流下该区域发热越多，发热越多，局部温度越高，温度越高，SEI膜生长速率进一步加快——恶性循环形成。

这条路径的终点有两个出口：轻度情形是内阻持续上升、容量加速衰减，系统表现为可用容量提前低于合同保障值；重度情形是局部高电流密度区域出现析锂（Lithium Plating，即负极表面金属锂以固态形式沉积而非嵌入石墨层，是低温充电或过快充电时的常见失效模式，析出的金属锂可能形成锂枝晶，刺穿隔膜引发内短路）。压力不足的失效是慢性的、渐进的，从装配到症状明显可能需要6-18个月，容易被误诊为电芯本体老化或使用策略问题。

压力过大：急性病路径

当预紧力超过设计上限，极片受到的机械压力超过其结构承受能力，极片发生不可逆的塑性形变（Plastic Deformation，即材料在超过弹性极限的外力下发生永久形变，撤除外力后不能恢复原状）。极片变形首先影响的是夹在正负极之间的隔膜（Separator，即一层多孔的聚合物薄膜，物理隔绝正负极防止直接接触，同时允许锂离子通过微孔移动，是电芯安全的核心屏障）——隔膜被过度压缩后，其微孔结构收缩，锂离子通道变窄，离子传导阻抗升高。

离子通道变窄导致充电过程中锂离子无法顺畅嵌入负极，被迫在负极表面堆积，以金属锂的形式直接沉积——这就是析锂的第二条触发路径，但这条路径比压力不足的析锂更危险：它不需要等6-18个月，在首批次大倍率充电时就可能触发。金属锂沉积形成锂枝晶，枝晶生长刺穿受压变薄的隔膜，正负极直接接触形成内短路（Internal Short Circuit，即电芯内部正负极之间发生直接导通，瞬间释放大量热量），触发热失控（Thermal Runaway，即电芯温度失控上升的链式化学反应，可能导致起火或爆炸）。压力过大的失效路径是急性的、快速的，严重时可以在数分钟内从正常工作状态直接进入热失控。

行业数据提供了一个量感参考：对于主流的280Ah磷酸铁锂方形铝壳电芯，典型的安全预紧力工艺窗口约在10-30kPa之间，低于10kPa极片接触开始出现明显不均匀，超过50kPa隔膜受压变形风险显著上升——这个可用窗口看起来宽度不小，但实际装配中因端板刚度变化、螺栓预紧离散等因素，不同工位、不同批次的实际落点可能偏离目标值±15%-20%，足以让部分模组跨越边界进入失效区。

▌要点三：工艺窗口怎么确立

在真实的PACK工艺开发和产线管控场景里，预紧力工艺窗口的建立不是一张文件上写几个数字就完成的，它需要通过多个验证手段共同确认，每个手段回答一个不同的问题。

第一步：压力传感器测试，回答"我现在施加了多少压力"。在模组装配阶段，使用薄膜压力传感器（Thin Film Pressure Sensor，一种可以贴附在极片表面测量界面压力分布的传感器，厚度通常在0.1mm以下，不影响电芯正常工作）在电芯端面和侧面的多个位置采集压力分布图，核查压力是否均匀、是否在目标区间内。这一步的关键发现通常是：即使整体平均压力达标，端部和中部的压力分布也可能存在20%-40%的梯度差异——这种不均匀分布在单点测量时完全看不出来，但会在循环过程中产生局部加速老化效应。

第二步：循环性能验证，回答"这个压力下电芯活得多久"。在确定候选预紧力上下限后，分别制作若干测试模组，在目标工况下进行加速循环老化测试（通常取1C/1C、100%DOD，循环500-1000次），对比不同预紧力下的容量保持率、内阻增长速率和温升曲线。压力不足的组会表现出更快的容量衰减和更高的内阻增长；压力过大的组早期容量看起来正常，但内阻增长速率会在100次循环内就开始偏离正常轨道。这一步通常耗时2-4个月，是工艺窗口确认中最耗时但最不可跳过的环节。

第三步：EIS阻抗分析，回答"电芯内部的反应界面是否健康"。EIS（Electrochemical Impedance Spectroscopy，电化学阻抗谱，通过施加不同频率的小幅交流电信号测量电池阻抗特性，可以区分欧姆内阻、界面传荷阻抗等不同来源的电阻分量）是一种能够在不破坏电芯的情况下"透视"极片界面状态的测量技术。在循环测试的特定里程碑节点（如循环100次、300次、500次）各做一次EIS，可以追踪SEI膜阻抗的增长速率——压力不足的组SEI膜阻抗增长速率显著高于正常组，为提前预警和工艺参数修正提供量化依据。

对PACK工艺工程师来说，下次遇到"要不要调整螺栓扭矩"的问题，脑子里应该出现的画面是：一个狭窄的峡谷，左侧悬崖是"压力不足→慢性衰竭"，右侧悬崖是"压力过大→急性热失控"，你要让所有模组都沿着峡谷底部那条路走完3000次循环——偏左慢慢死，偏右快快死，精确走中间才能活到设计寿命。

【应用场景】

▶新产品PACK工艺开发（工艺开发/参数验证）

PACK工艺工程师在为新型号电芯开发模组堆叠工艺时，需要确定预紧力目标值和控制方法，以及生产线上的扭矩执行标准。

不懂的话：参考同类产品的历史扭矩值直接套用，不进行压力传感器验证和循环性能确认，认为"电芯尺寸差不多，扭矩应该差不多"；新产品因端板刚度或电芯厚度公差与历史产品存在差异，实际传递压力偏出目标区间，循环性能测试结果异常，需要重新开发工艺，耽误4-6个月上市周期。

懂了之后：在工艺开发阶段专项设置压力传感器测试和EIS验证节点，通过实测数据确认扭矩与实际压力的对应关系，在循环性能测试完成前不签发产线作业指导书，用数据驱动工艺窗口确定，而不是经验类比。

▶产线异常模组性能分析（质量分析/售后判断）

储能系统出厂老化测试或客户现场运营中，某批次模组出现容量异常衰减，质量工程师需要判断是电芯本体问题还是装配工艺问题。

不懂的话：优先怀疑电芯来料质量，联系供应商索要批次检验报告，在电芯化学性能数据上反复核查；电芯数据正常，问题无法定位，陷入双方扯皮的僵局；实际上可能是当批次装配压力因端板批次变更偏低，触发了慢性衰减路径。

懂了之后：调取该批次模组的装配扭矩记录和端板批次信息，核查是否存在物料批次切换导致的压力传递系数变化；同时通过EIS测量对比该批次与正常批次的SEI膜阻抗增长速率，将失效路径精确指向"压力不足→局部高密度→SEI加速生长"，根因清晰，整改方向明确。

▶供应商PACK工艺能力审核（采购评估/工厂审计）

业主方技术团队对储能PACK供应商进行工艺能力审核，核心问题是评估该供应商对预紧力参数的管控深度是否达标。

不懂的话：审核时看到供应商有螺栓扭矩规范文件、有扭矩扳手操作记录，认为预紧力管控合规；未追问是否有压力传感器验证数据和循环性能支撑，工艺参数的物理依据是否经过实测确认；选定供应商后交付产品早期内阻增长偏快，无法追溯到预紧力管控不足的根因。

懂了之后：专项核查三个层次：是否有预紧力工艺窗口的压力传感器实测报告、是否有窗口内不同压力梯度下的循环性能对比数据、是否在产线上有压力均匀性的定期抽查记录；能提供完整三层数据的供应商，其工艺开发深度显著领先于"只有扭矩文件"的供应商。

【真实案例】

人物：某储能系统集成商的PACK工艺工程师，姓范，负责模组堆叠工艺的开发和产线参数维护，工作经验4年。

背景：公司将模组端板供应商从原有供应商A切换至新供应商B，主要原因是B的价格低约12%且交期更短。新端板的外观尺寸与原端板完全相同，材质规格文件也显示一致。范工收到新端板样品后，目视检查无异常，决定沿用原有的螺栓扭矩规范（32N·m）直接投产，未进行压力传感器复验——因为尺寸一样、材质一样，他认为不需要重新做验证。

过程：使用新端板生产的首批200颗模组顺利通过出厂老化测试，各项指标正常。产品交付客户现场后运行进入第5个月，该批次模组陆续出现容量下降速率明显高于同期其他批次的现象，12个月时容量保持率已跌破合同约定的90%阈值，触发了客户的质保索赔条款。范工赶赴现场排查，拆解了其中3颗问题模组进行检查，发现极片接触面存在明显的不均匀老化痕迹，SEI膜厚度分布离散。他随即返厂对A、B两种端板各制作3组测试模组，用薄膜压力传感器分别测量同等扭矩32N·m下的极片界面压力，结果显示：A端板在32N·m扭矩下，极片平均界面压力为22kPa，分布均匀；B端板在同等扭矩下，由于钢材弹性模量略低（这一差异在材质规格书的标称范围内，未被来料检验识别），平均界面压力只有14kPa，且端部与中部压力差高达35%——已经接近工艺下限的边界，局部区域事实上进入了压力不足区。范工将扭矩调整至38N·m后复测，B端板的界面压力回升至21kPa，分布均匀度恢复正常。但此时已有200颗问题模组在客户现场运行了近一年，受损的SEI膜状态不可逆。

结果：客户索赔处理（含更换部分衰减超标模组、差旅、补偿金）综合损失约17万元。相比之下，如果在端板供应商切换时进行压力传感器复验（测试成本约3000元、耗时3天），这个问题可以在首批产品装配前完全识别并修正。供应商切换省下的端板价格差约4.8万元，最终实际净损失约12万元——一次没有做的复验，让价格优势变成了净亏损。

启示：材质规格相同不等于力学传递系数相同，供应商切换后的工艺参数必须用实测数据而非规格书对比来确认——文件相同不代表物理特性相同。

【一句话结论】

2026年储能PACK工艺认证趋严，预紧力压力传感器实测验证已从头部集成商内控要求升级为部分头部客户的强制交付文件。
