前言
最近充电头网拿到了OPPO 67W超级闪充氮化镓充电器，这一零售版的型号为VCB7OBCH，同时包装内额外附带了一条支持8A电流的USB-A to USB-C快充数据线，进一步提升了开箱即用的完整体验。
充电器本体延续了OPPO一贯的简约风格设计，同时接口除了支持自家SUPERVOOC超级闪充外，也兼容UFCS融合快充协议，为多设备用户提供了更友好的充电兼容性。下面我们将通过拆解，带大家深入了解这一版的用料做工。
OPPO 67W超级闪充氮化镓充电器开箱

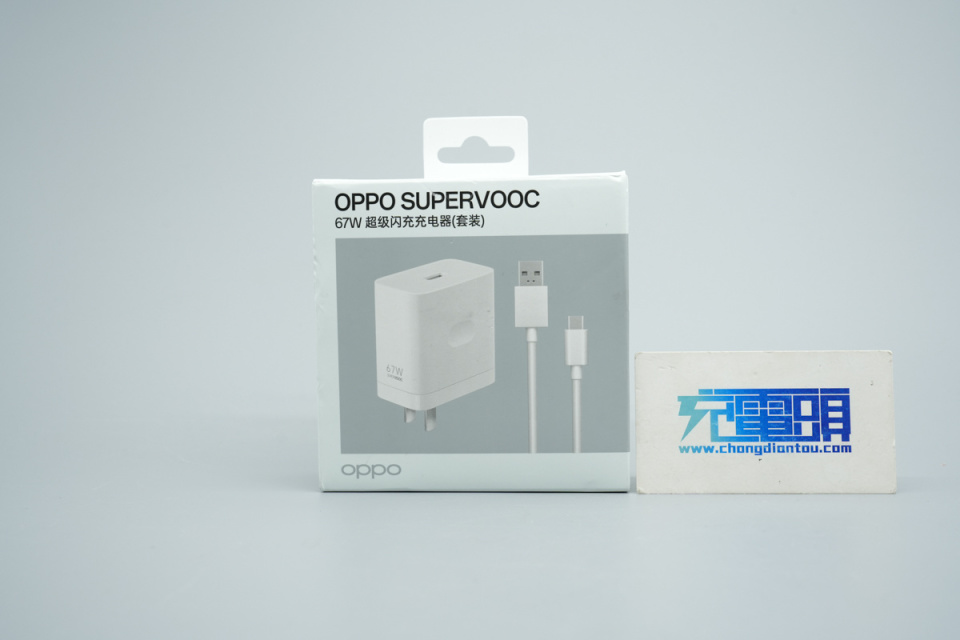

包装盒正面印有OPPO品牌、产品名称以及套装外观图。

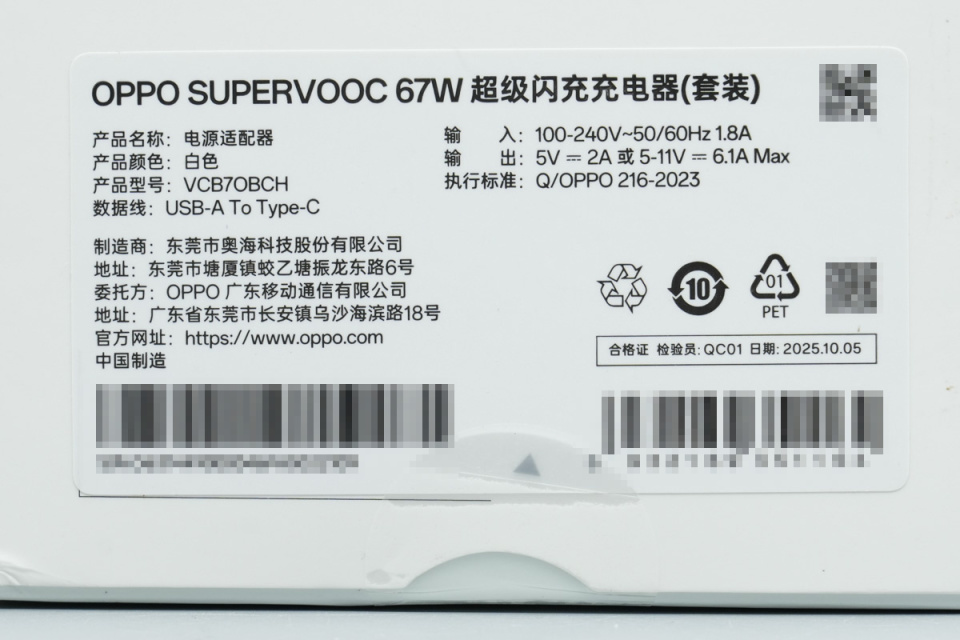

背面贴纸上参数特写，下面到产品实物展示环节再介绍。

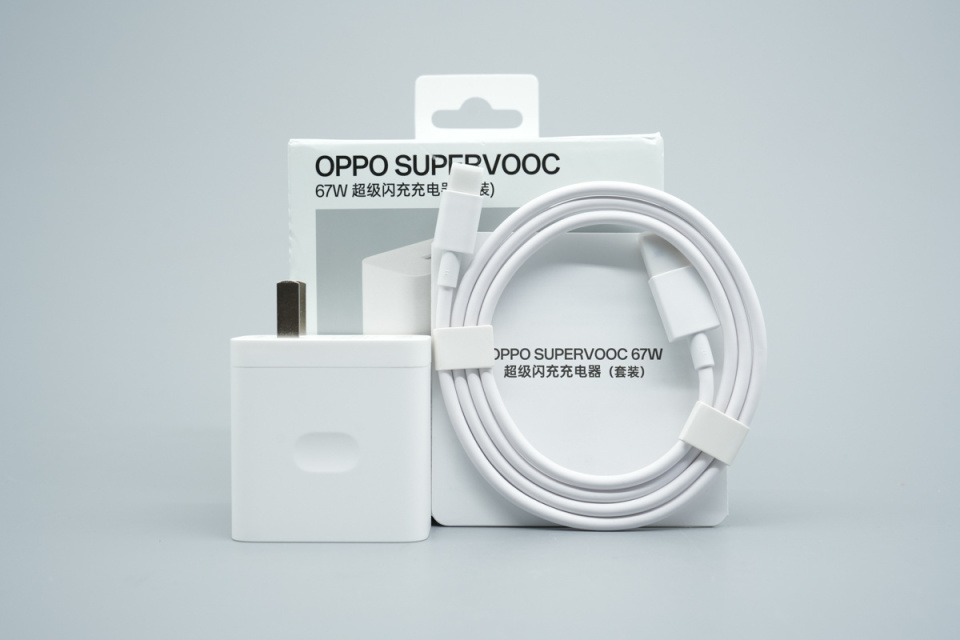

包装内含充电器套装以及用户手册。

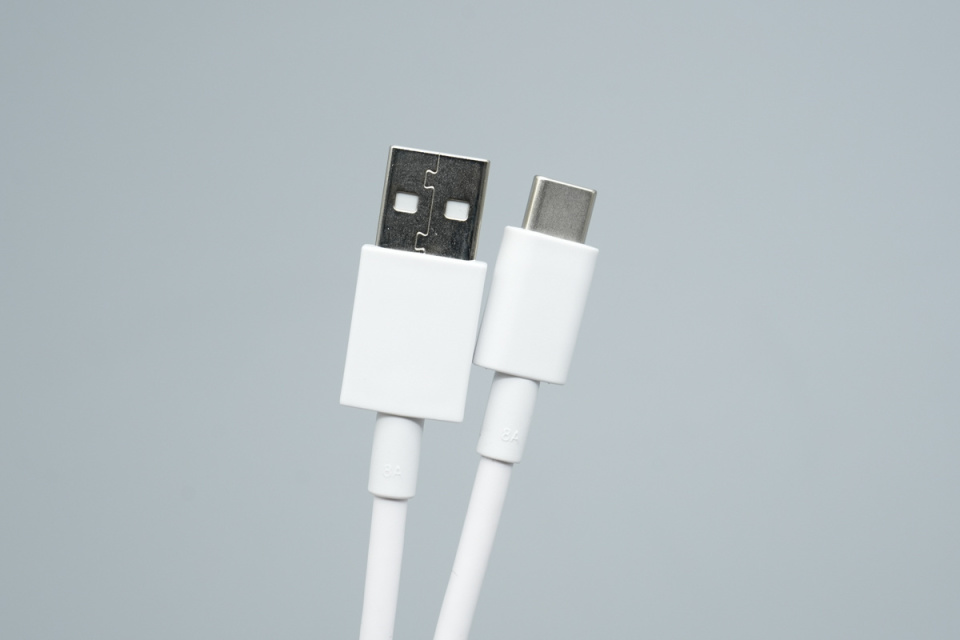

附带数据线为USB-A to USB-C类型，经典白色线设计，网尾设计8A规格字样。

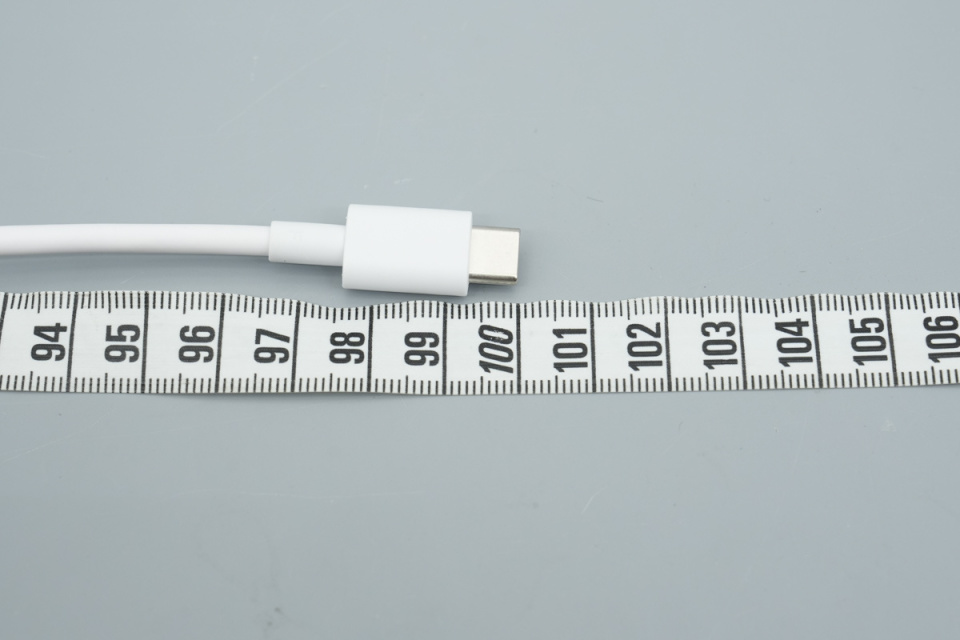

测得数据线长度约为100cm。
充电器是经典直板造型，机身通体白色，壳体表面磨砂工艺处理抗指纹，整体设计风格十分简约。

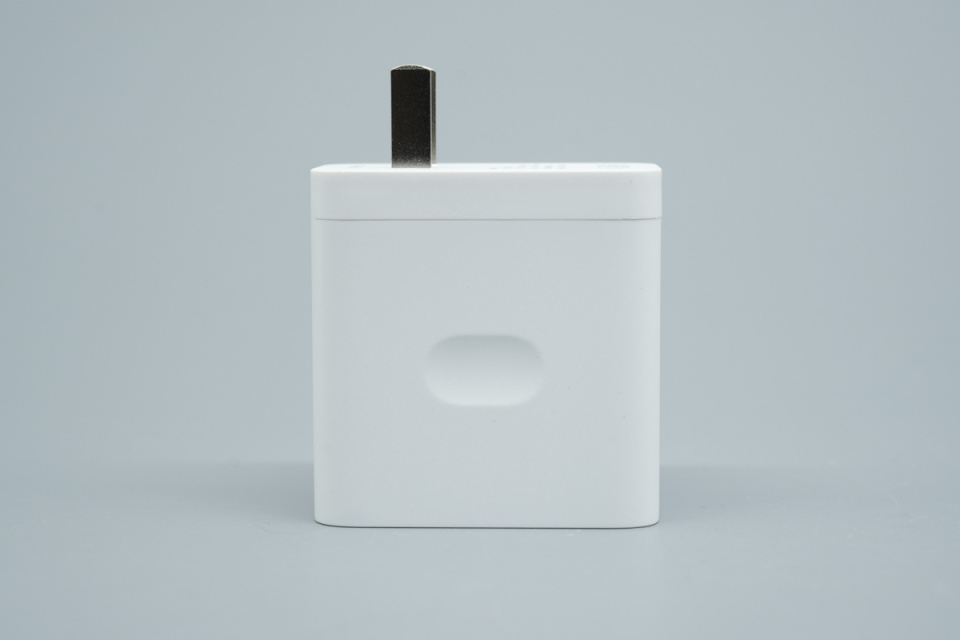

机身正背面设计有经典小凹面，方便用户插拔使用。

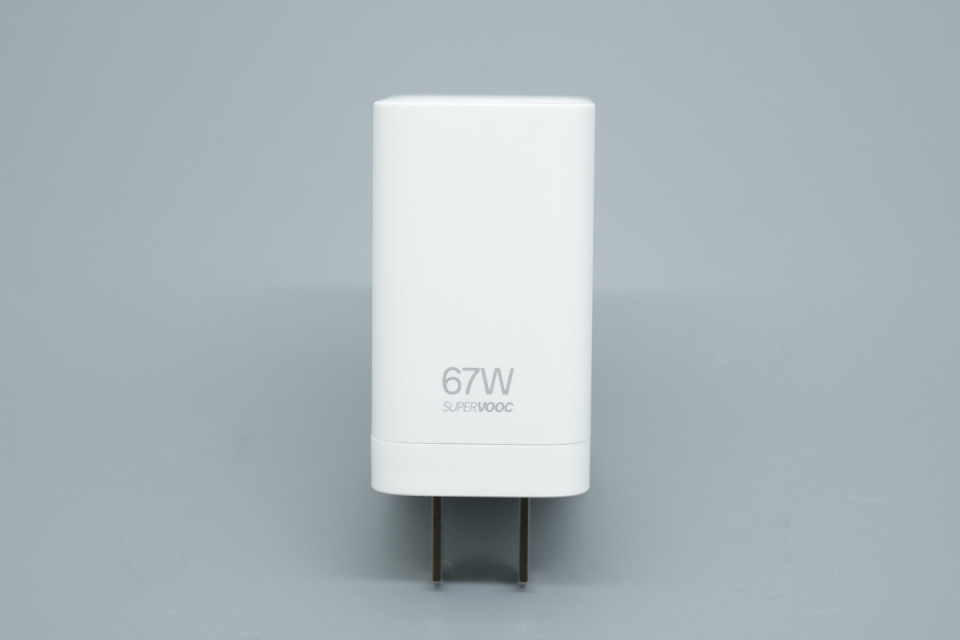

一侧印有67W SUPERVOOC

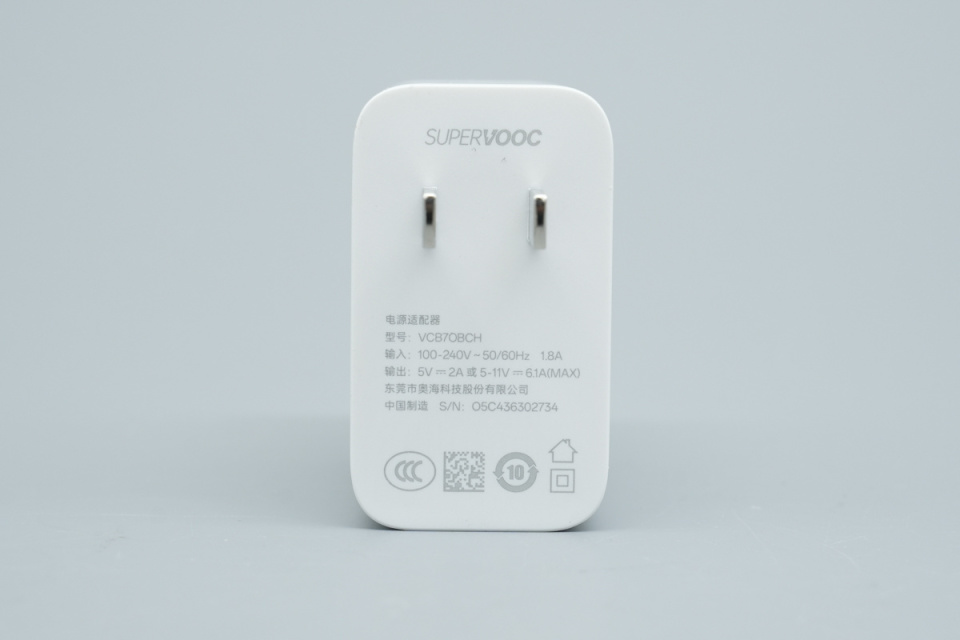

输入端外壳上印有充电器参数。

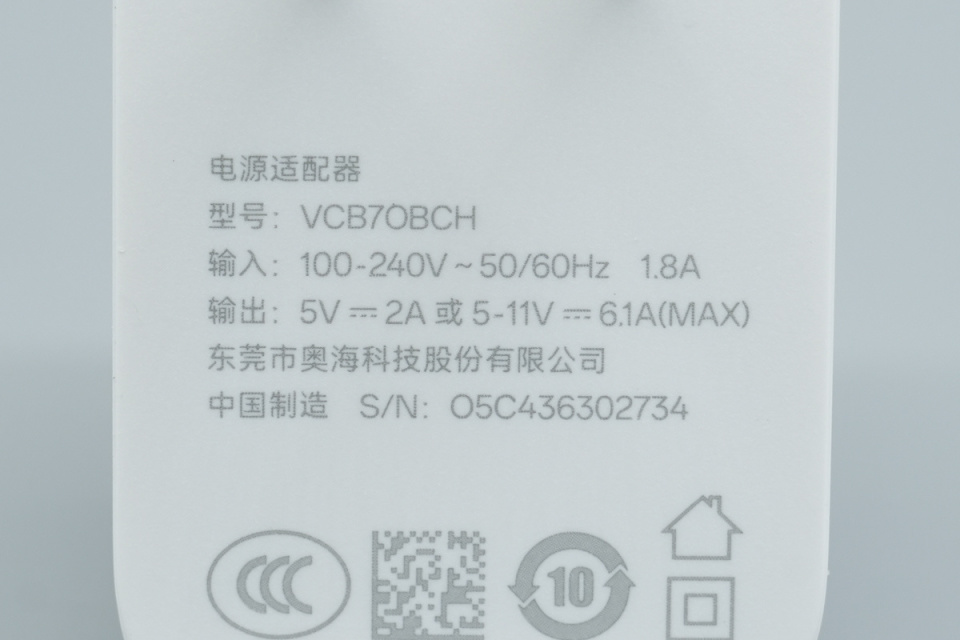

产品参数特写
型号：VCB7OBCH
输入：100-240V~50/60Hz 1.8A
输出：5V2A、5-11V6.1A（MAX）
制造商：东莞市奥海科技股份有限公司
充电器通过了CCC认证。

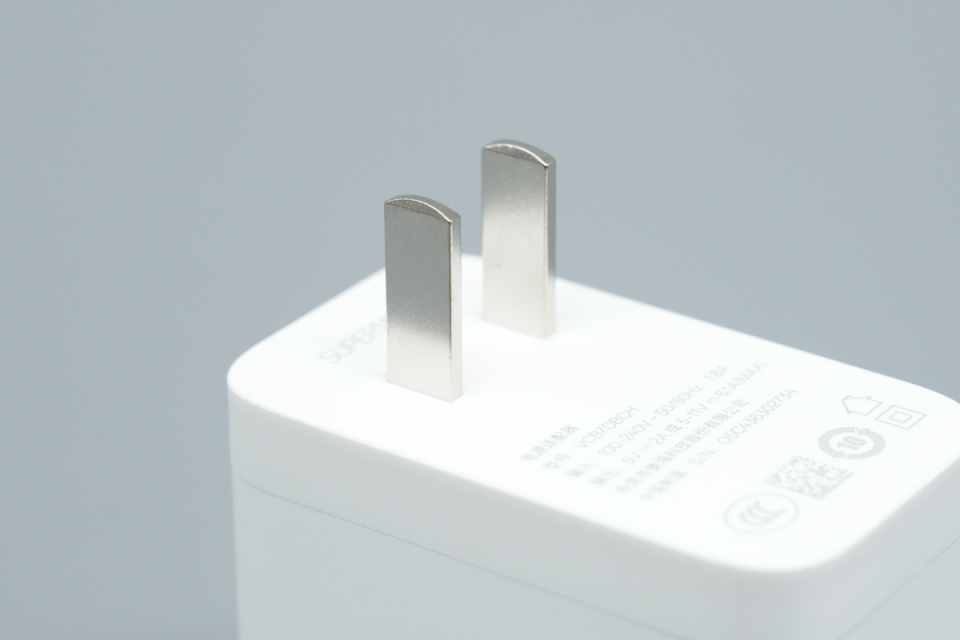

充电器配备固定式国标插脚，靠一侧布局方便插拔。

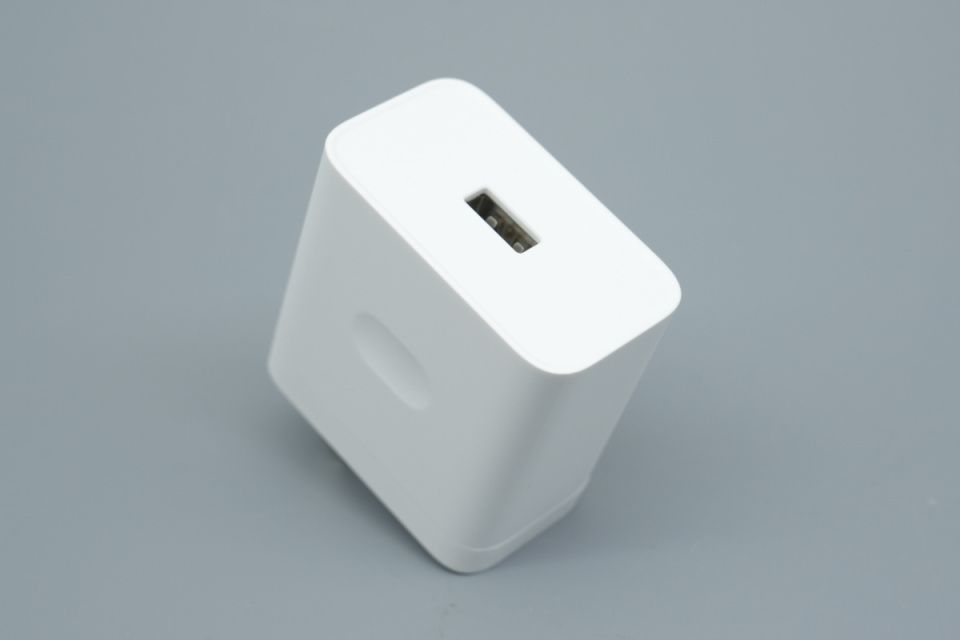

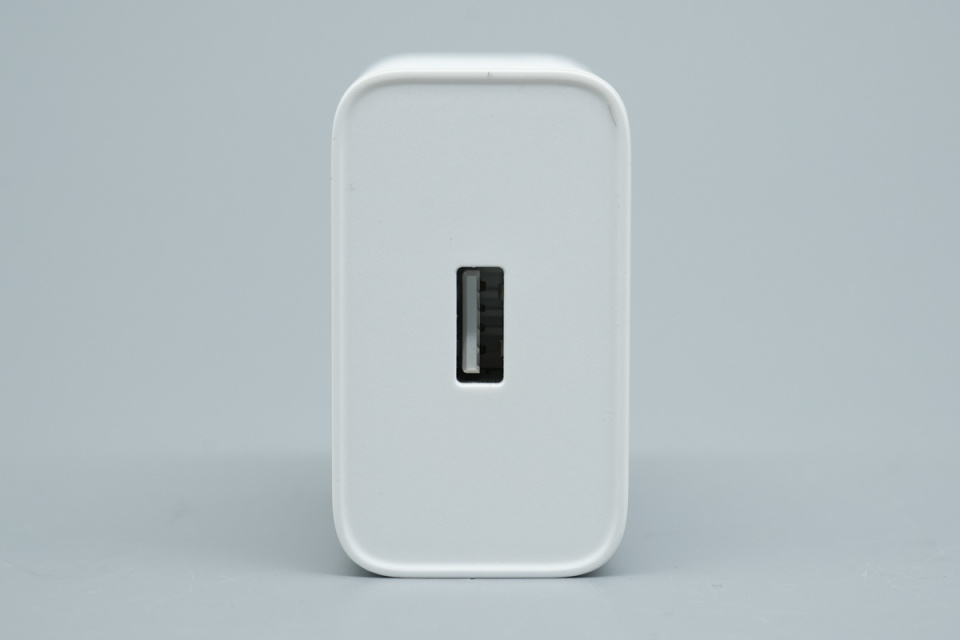

顶部外壳内凹设计，居中布局但USB-A接口。

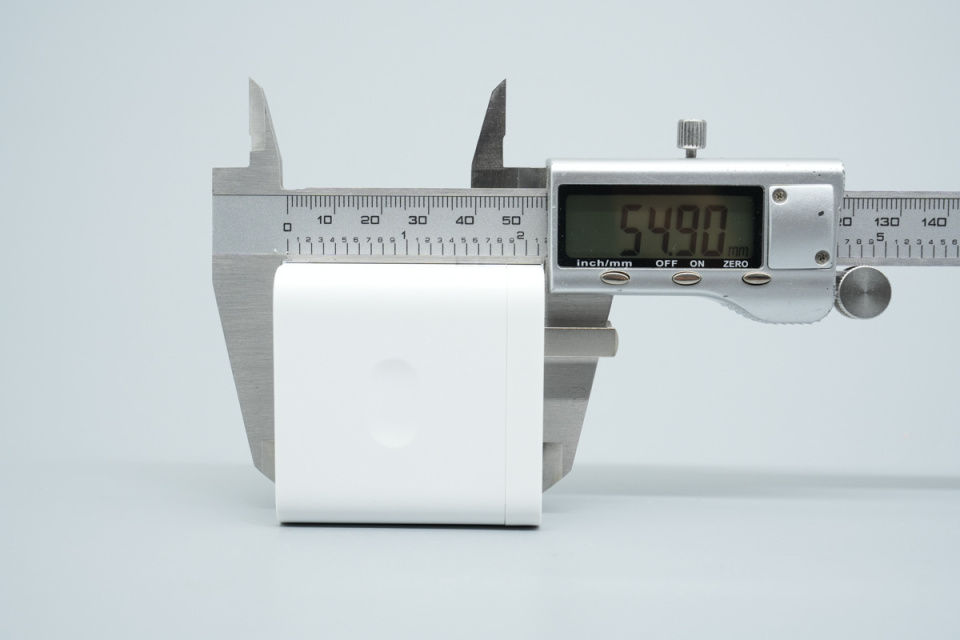

实测充电器机身长度为54.9mm。

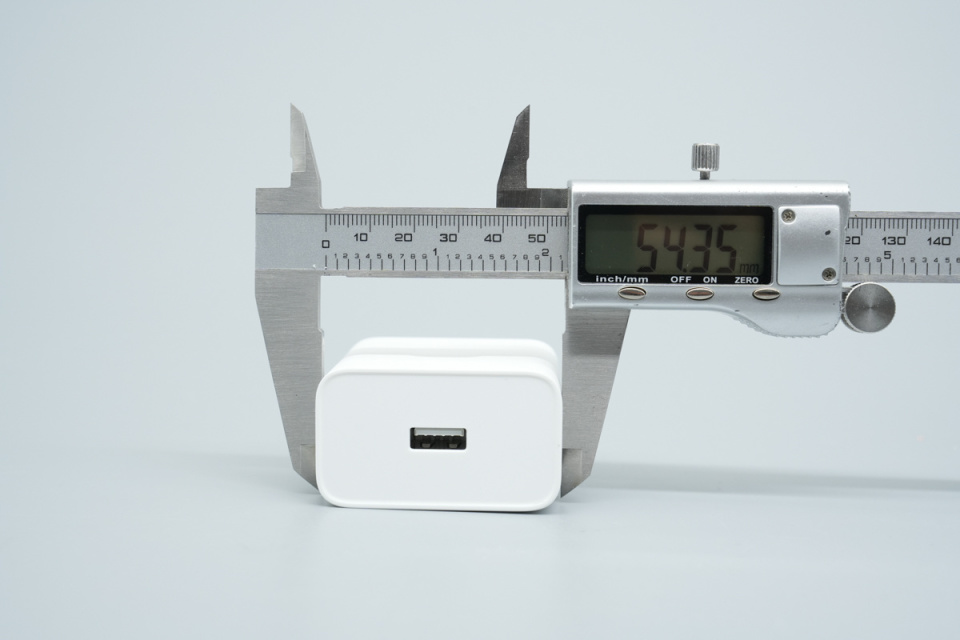

宽度为54.35mm。

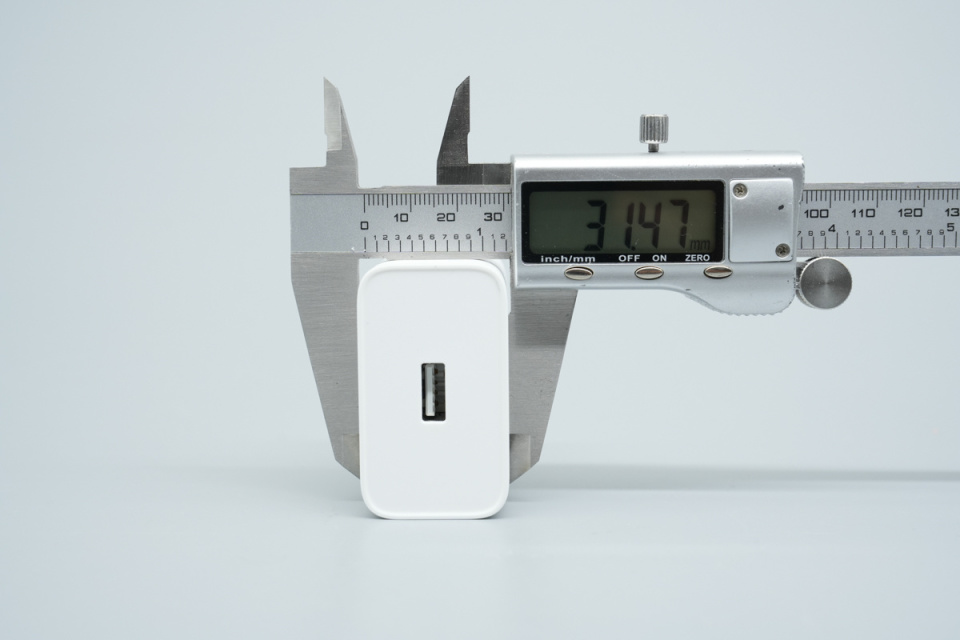

机身厚度为31.47mm。

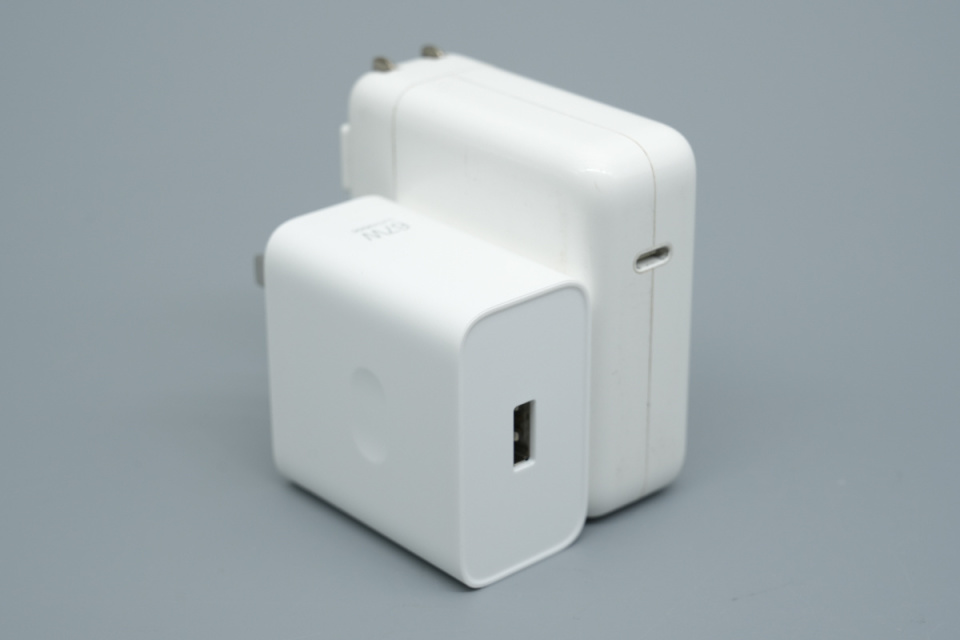

和苹果67W充电器对比，体积优势明显。

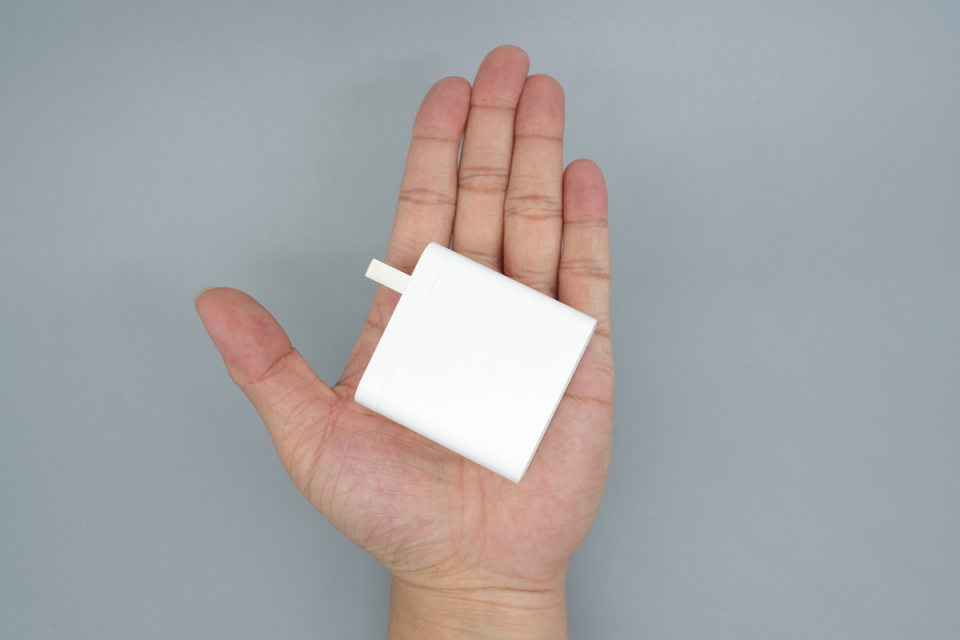

产品拿在手上的大小直观感受。

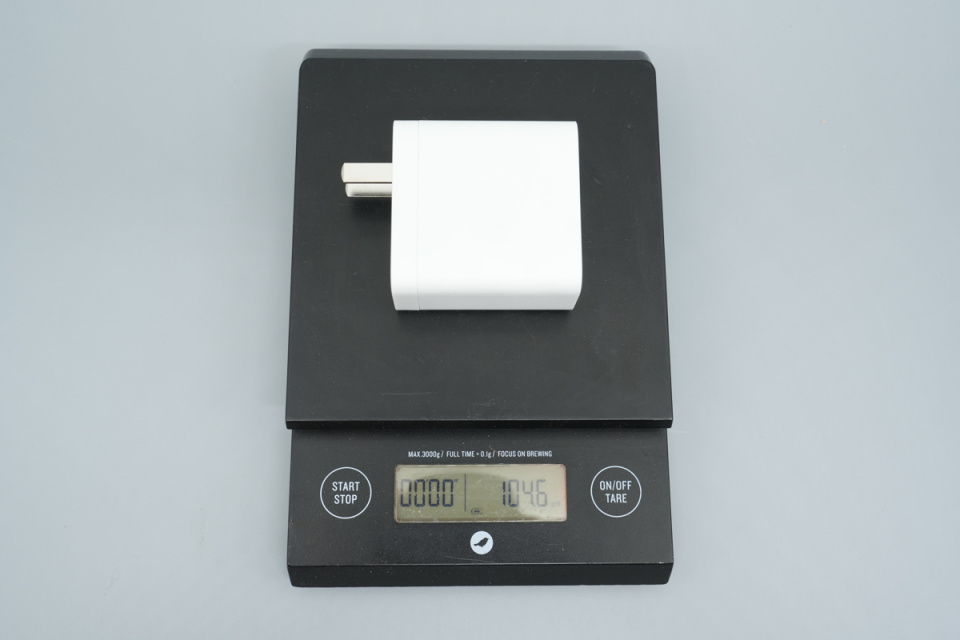

另外测得充电器重量约为105g。

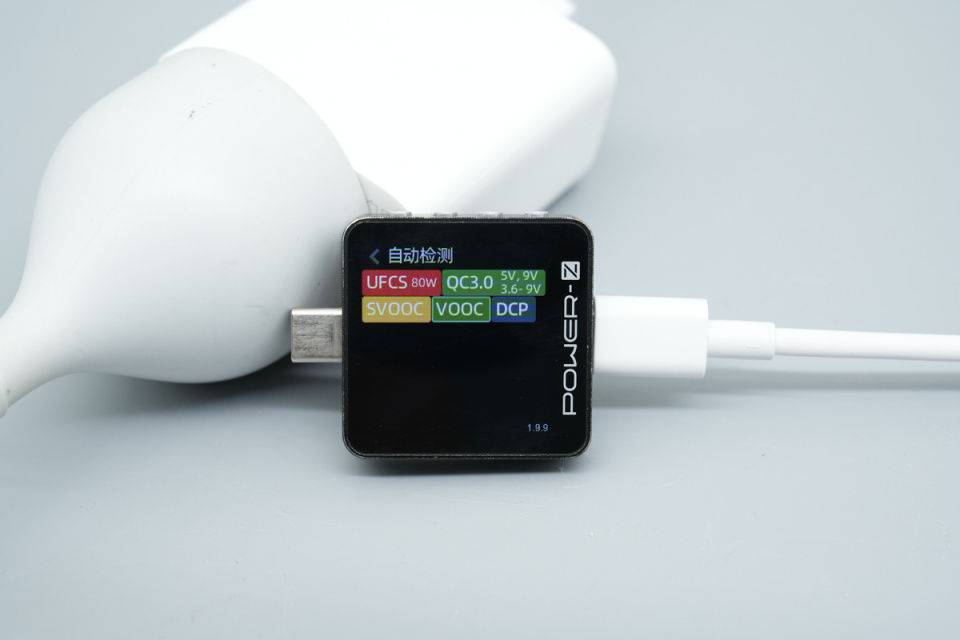

实测充电器支持UFCS、QC3.0、SVOOC、VOOC、DCP充电协议。
OPPO 67W超级闪充氮化镓充电器拆解

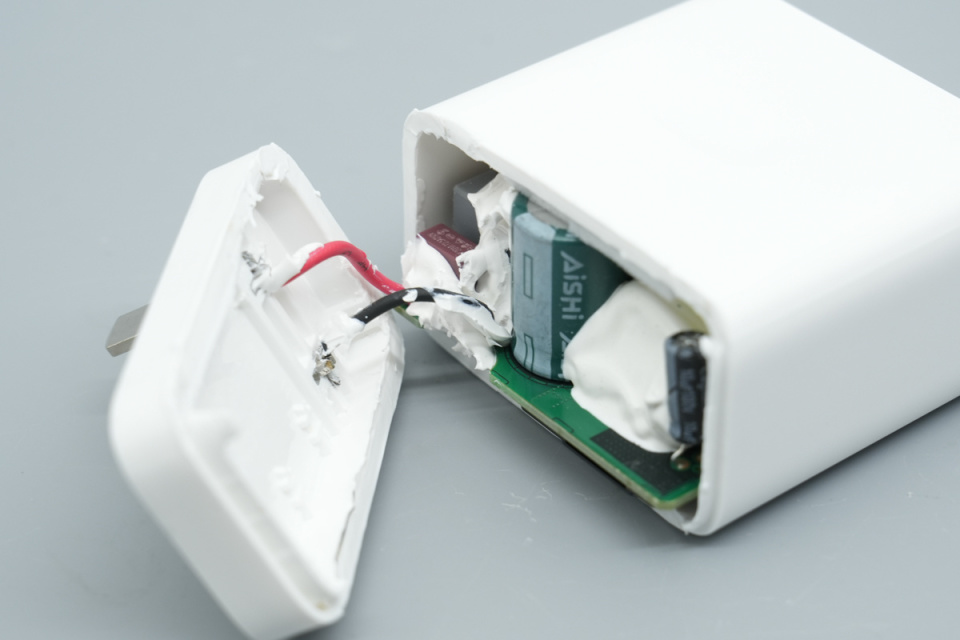

将输入端外壳切割开，连接导线两端打胶保护。

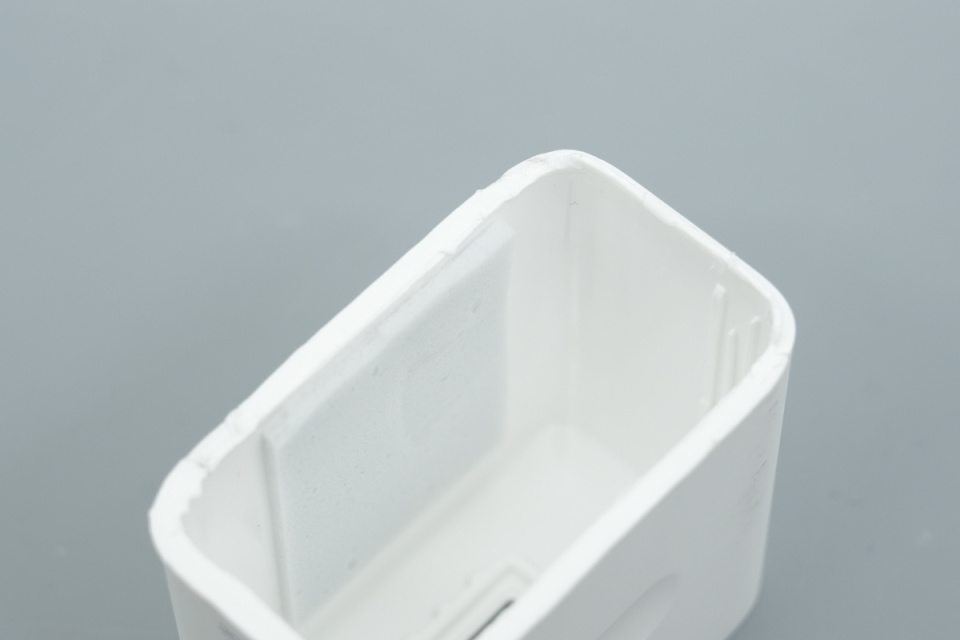

取出PCBA模块，壳体内部做了抗冲击保护措施。

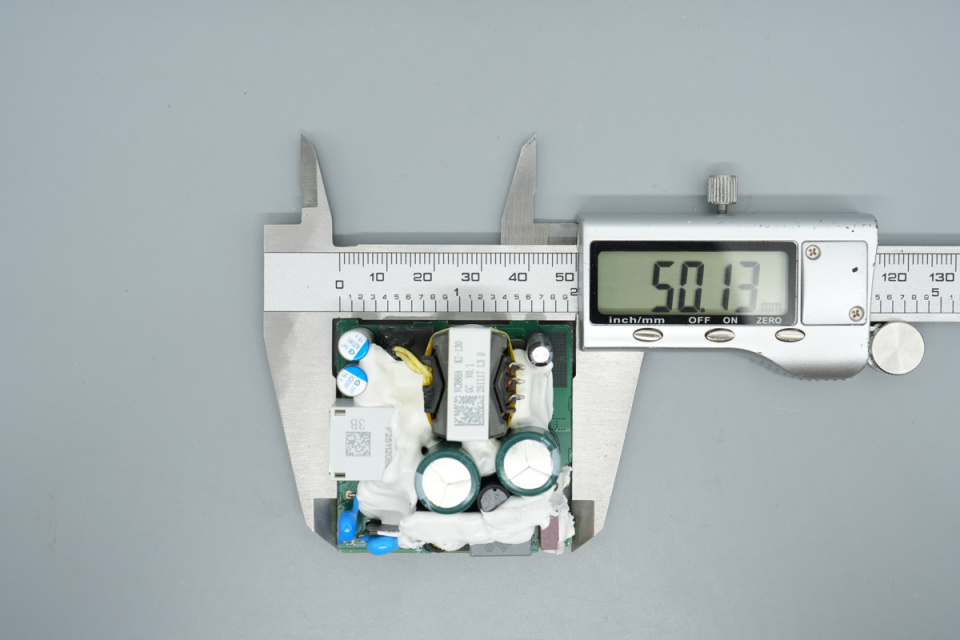

测得PCBA模块长度为50.13mm。

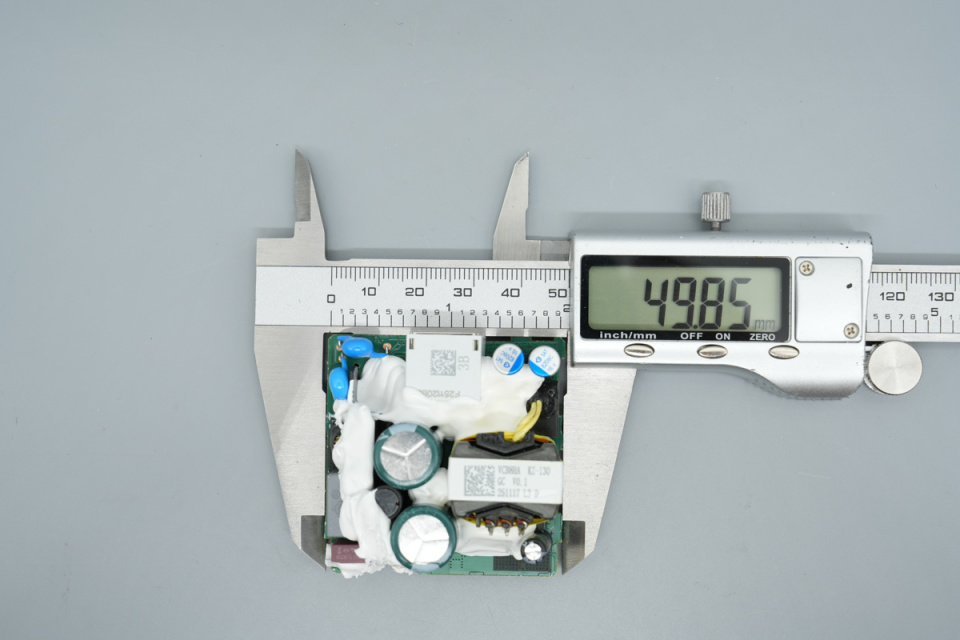

宽度为49.85mm。

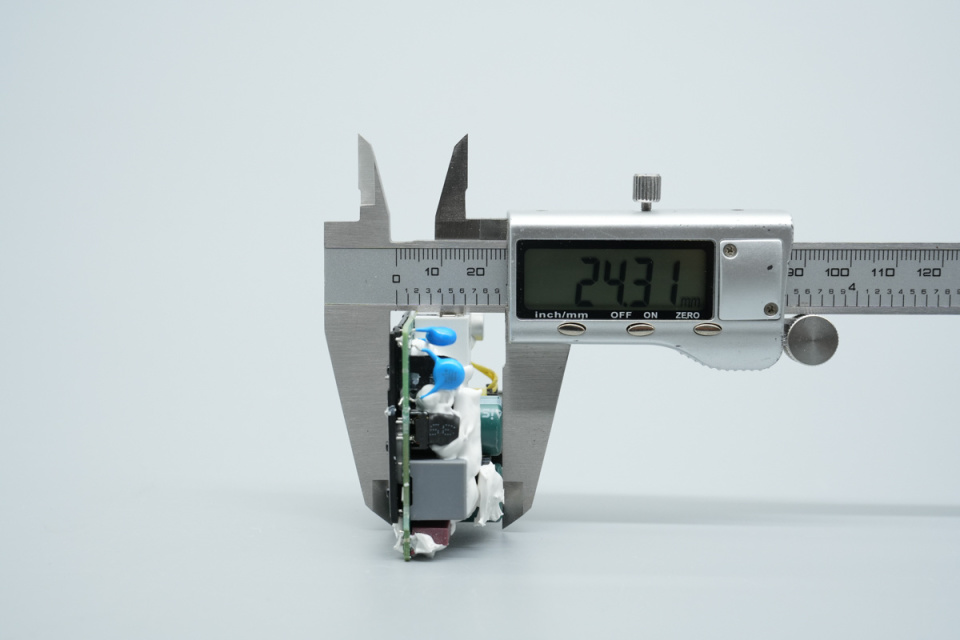

厚度为24.31mm。
PCBA模块正面元件之间打胶加固。

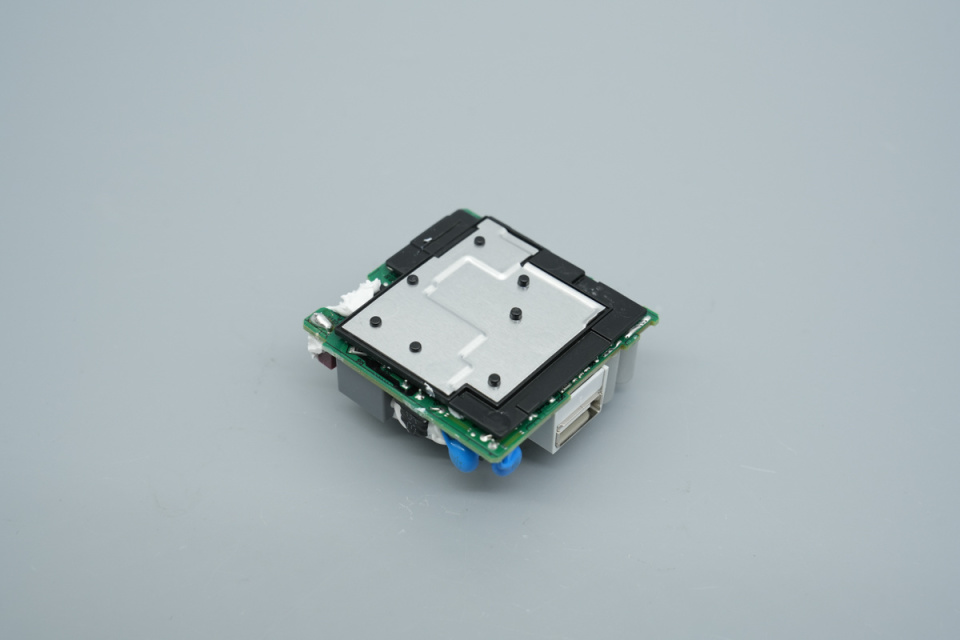

背面固定铝制散热片和塑料绝缘板。

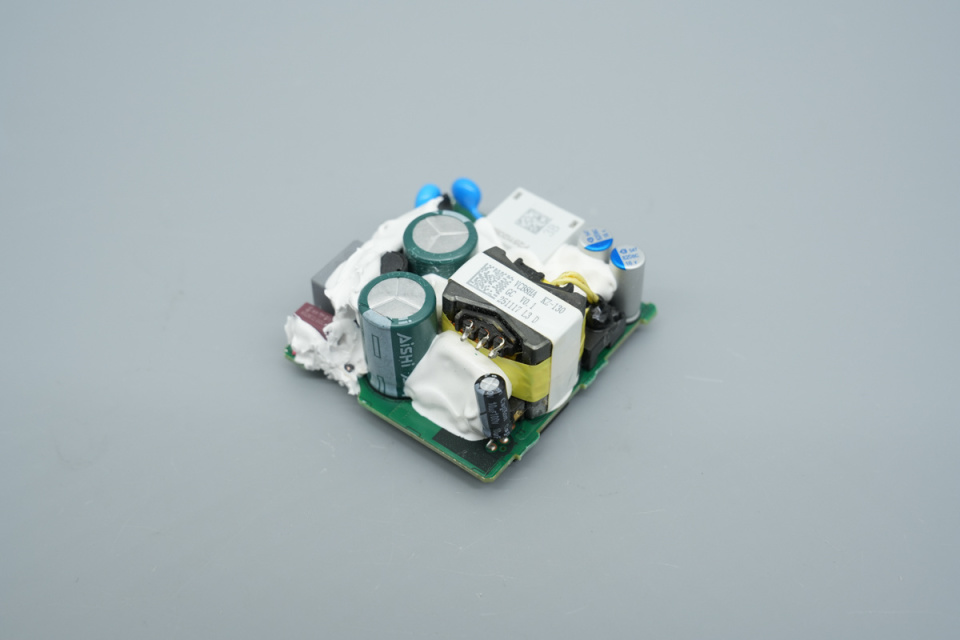

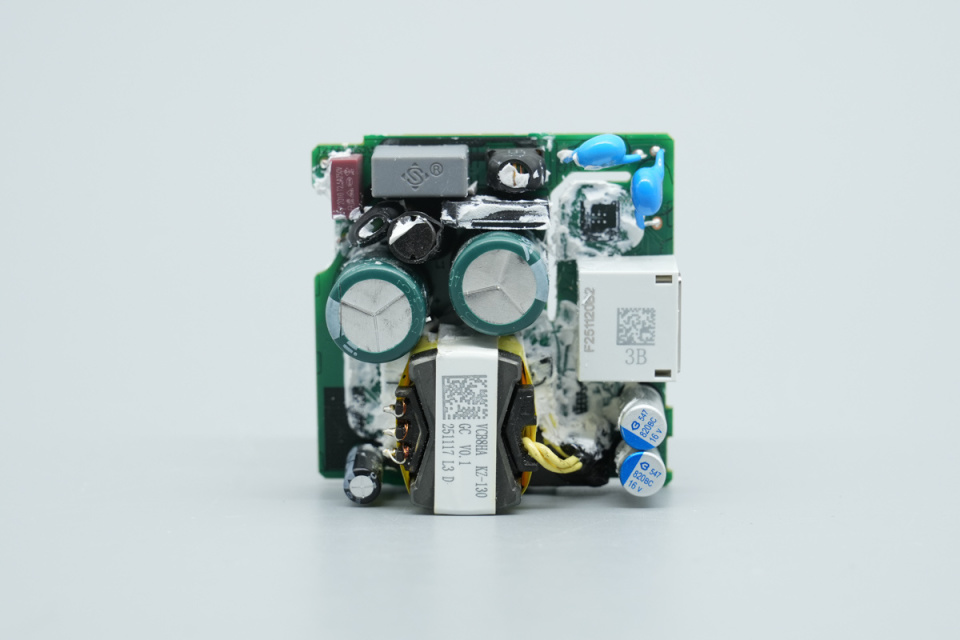

将模块正背面进行清理，模块正面设有保险丝、共模电感、整流桥、高压滤波电解电容、变压器等器件。

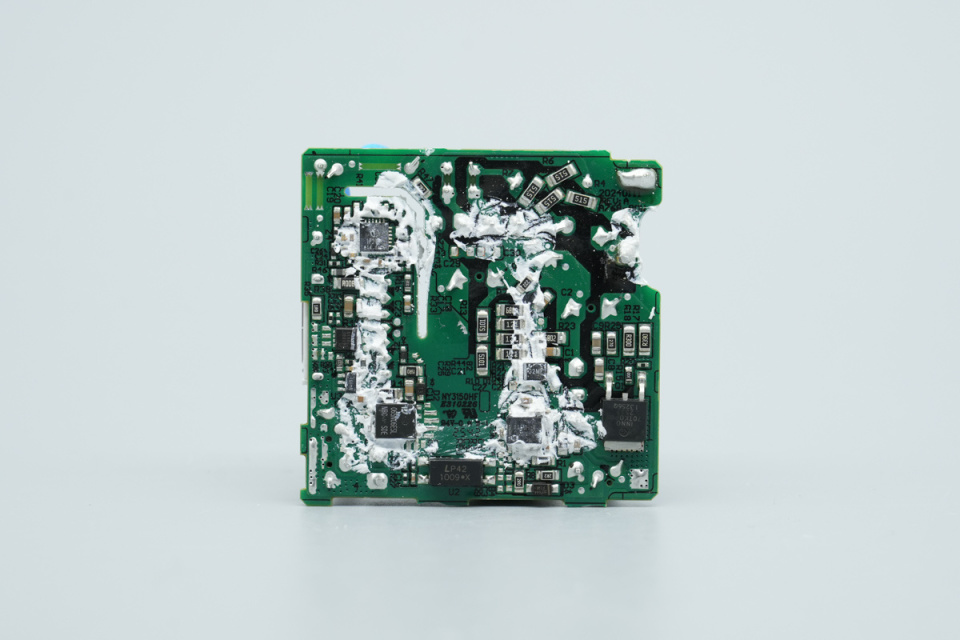

背面设有开关电源初次级控制器、初级开关管、同步整流管、协议芯片以及VBUS开关管。

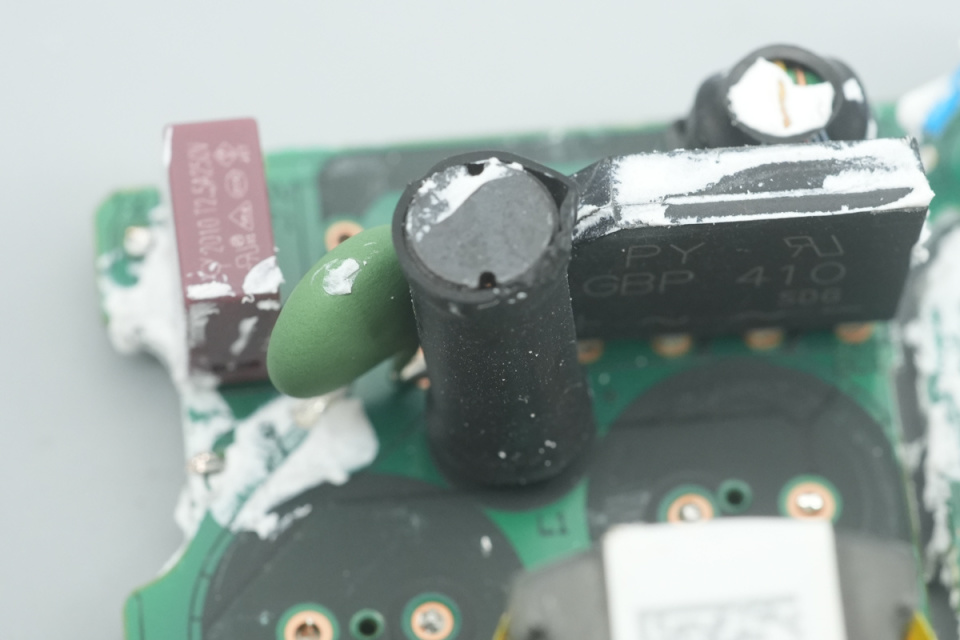

模块一侧设有保险丝、NTC热敏电阻、安规X2电容、共模电感以及整流桥。

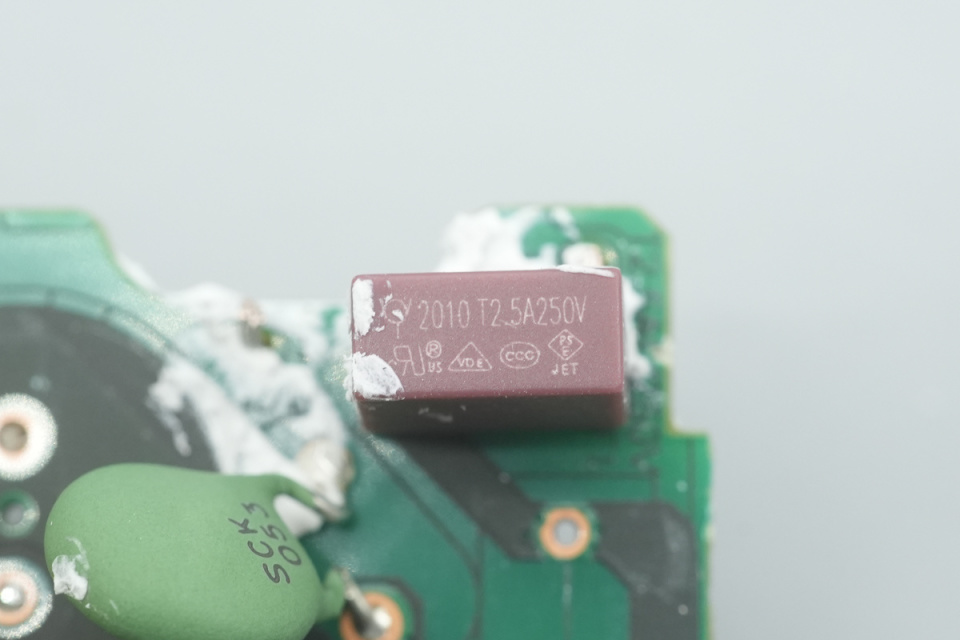

保险丝来自华德电子，规格为2.5A 250V。

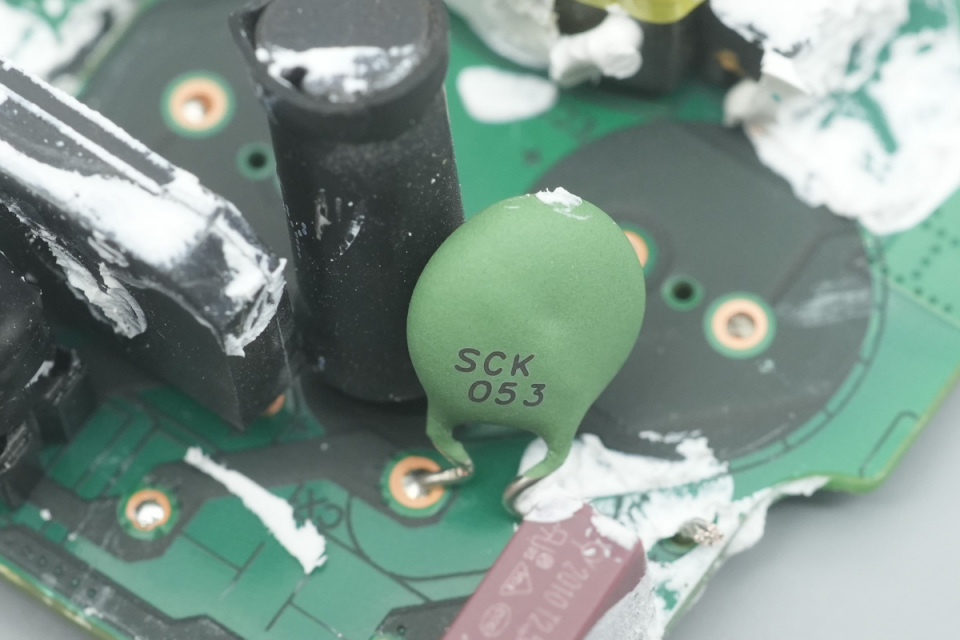

NTC热敏电阻特写，用于抑制上电浪涌电流。

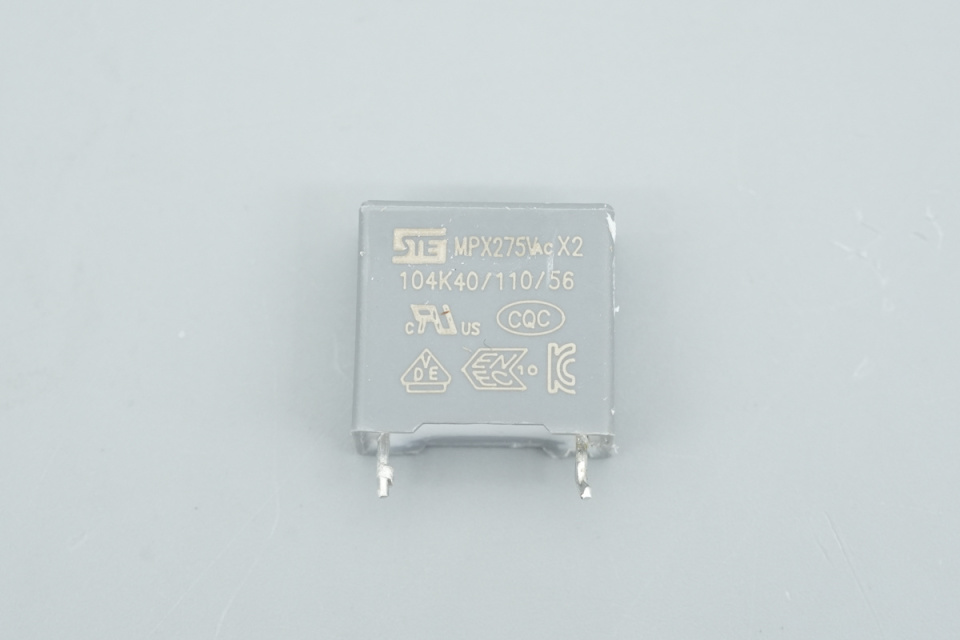

安规X2电容来自STE松田电子，规格为0.1μF。
共模电感特写，用于滤除EMI干扰。

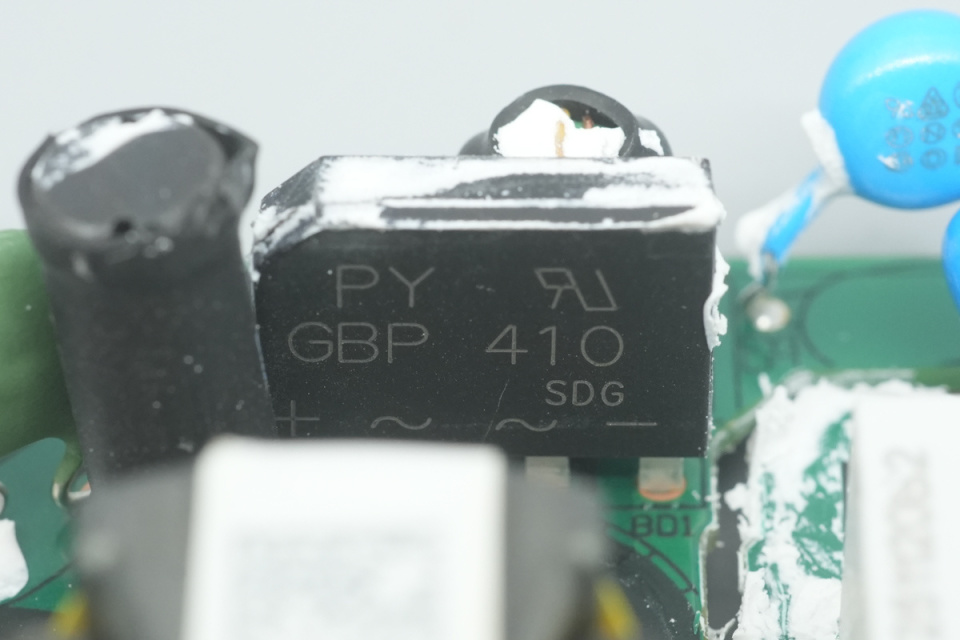

整流桥来自平伟，型号GBP410，规格为4A 1000V，采用GBP封装。

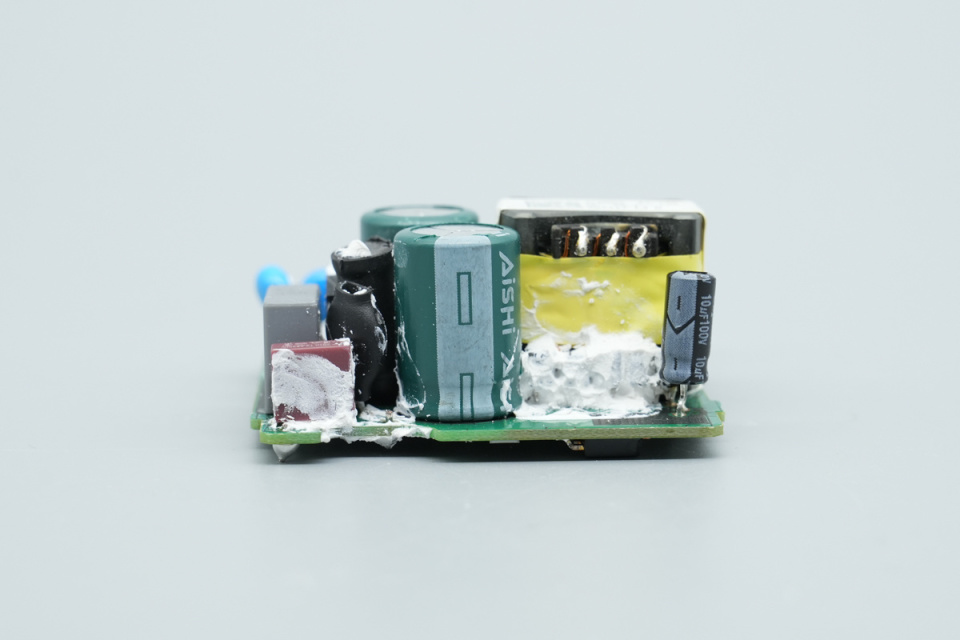

从前端可以看到板子上还有工字电感、高压滤波电解电容以及主控芯片供电电容。

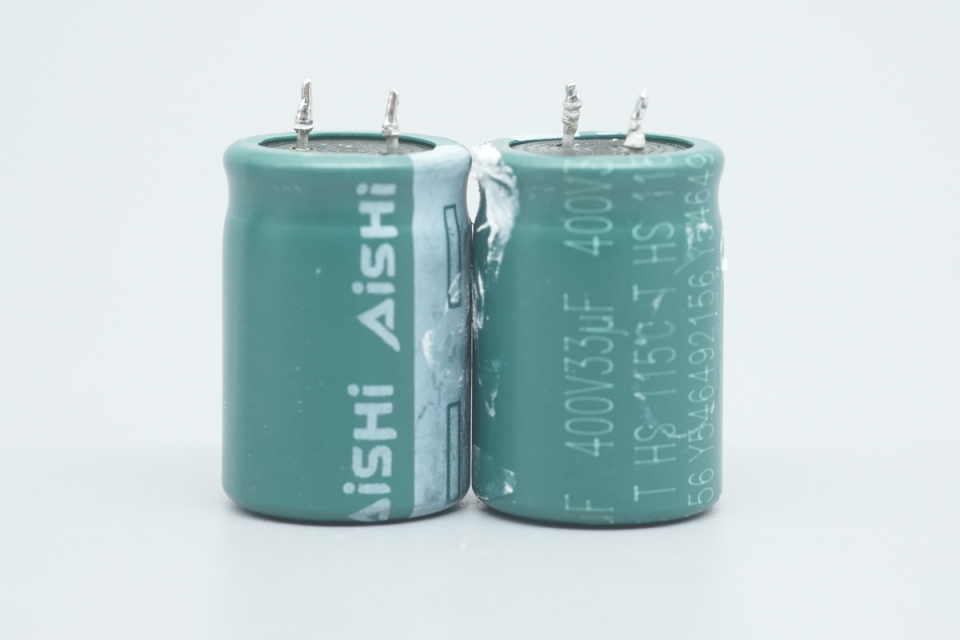

两颗高压滤波电解电容来自AiSHi艾华，规格均为400V33μF。
工字电感外套热缩管绝缘保护。

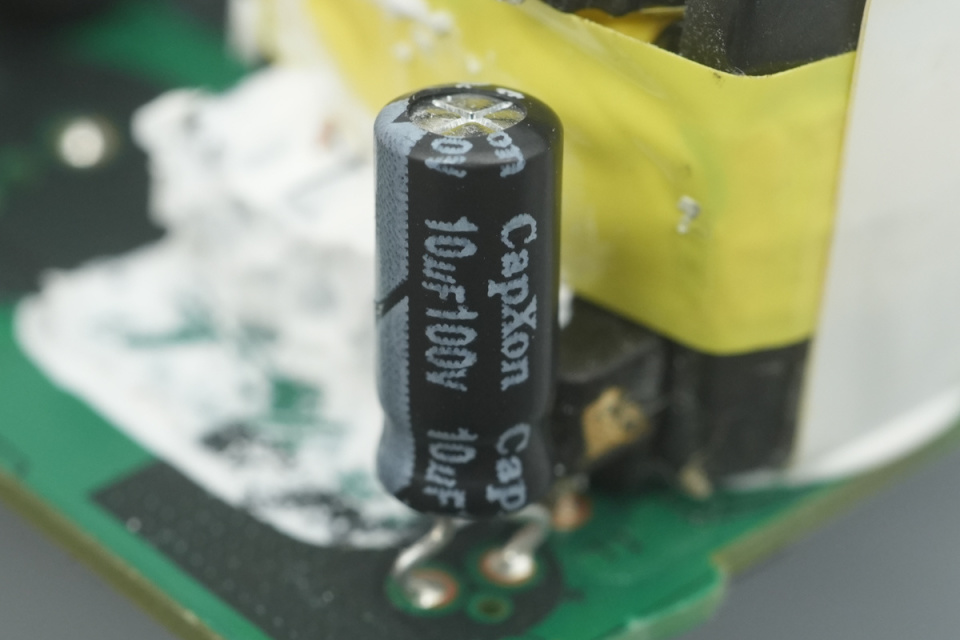

主控芯片供电电容来自丰宾，规格为100V10μF。

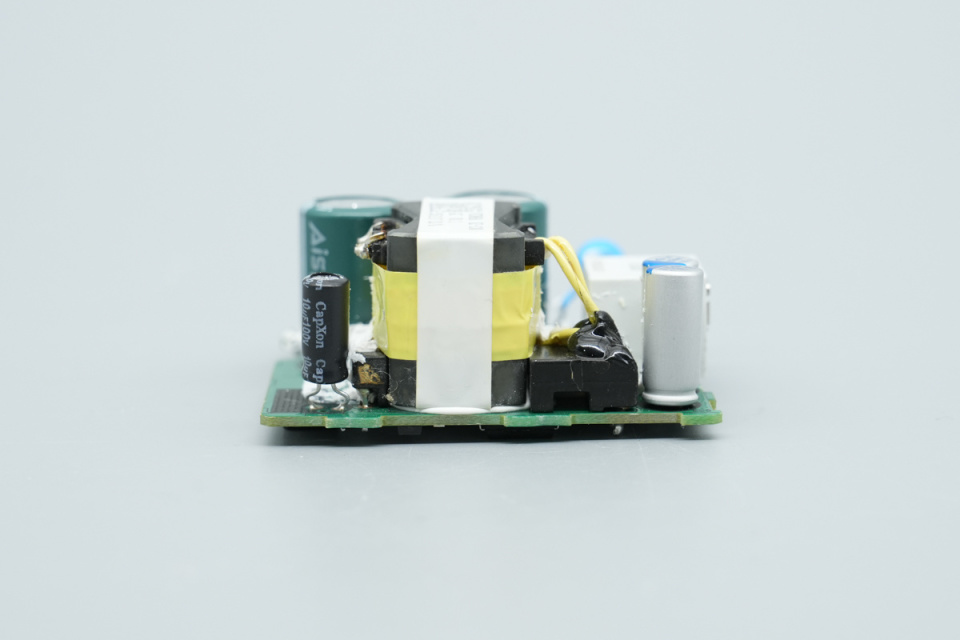

模块另一侧设有变压器。

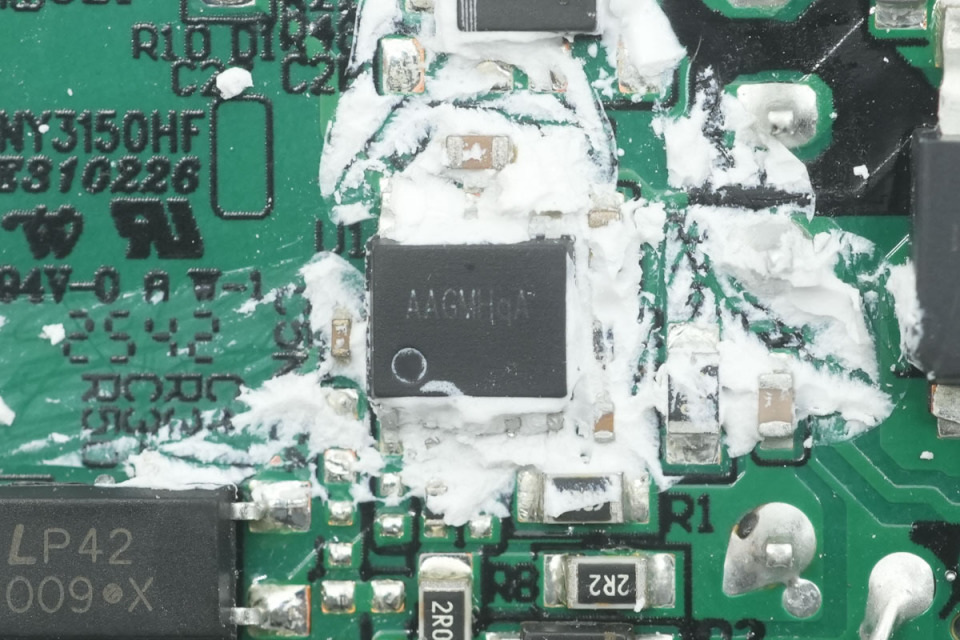

初级主控芯片来自矽力杰，丝印AAGM，实际型号为SY5022B，这是一款专为高功率密度PD快充设计的高频准谐振反激控制器，支持直驱增强型 GaN FET，可在宽输出电压范围下实现最高240W的输出功率。
SY5022B采用峰值电流控制，通过准谐振谷底导通降低开关损耗，并凭借专有的谷底锁定技术将谷底数稳定在1至6之间，有效避免传统方案中谷底跳变引起的输出电压纹波和可闻噪声问题。
在负载变化时，芯片可依次工作在QR模式、DCM模式和突发模式下，在全负载范围内优化效率与待机功耗。搭配SY23434次级同步整流控制器使用时，还可实现零电压开关，进一步提升高频下的系统效率。芯片采用SSOP9封装。

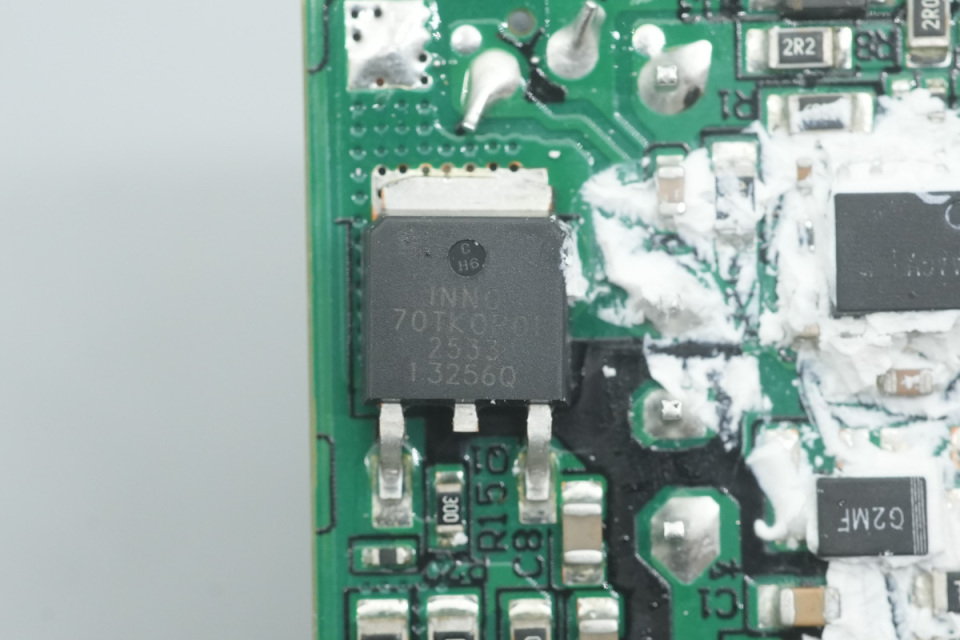

氮化镓开关管来自英诺赛科，丝印70TKOP01，实际型号INN700TKOP01，是一颗耐压700V的增强型氮化镓开关管，导阻350mΩ，采用TO252封装。
英诺赛科氮化镓开关管适用于DCM/BCM PFC应用，适用于AHB/LLC/QR反激/ACF开关电源应用，适用于LED驱动器，电池快充，笔记本电脑电源适配器，台式机，电视机，电动工具应用。

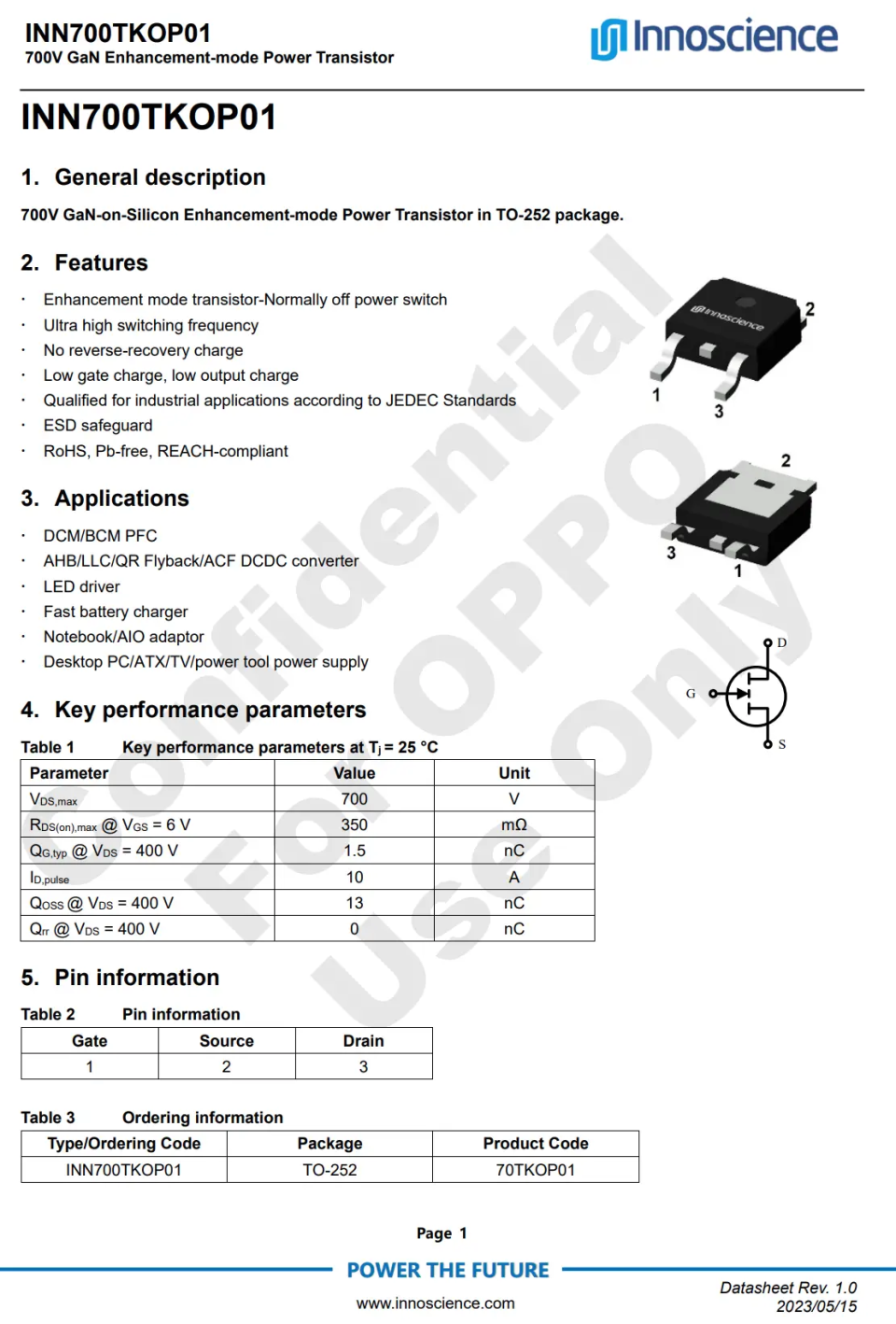

英诺赛科INN700TKOP01资料信息。
充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破20亿颗。

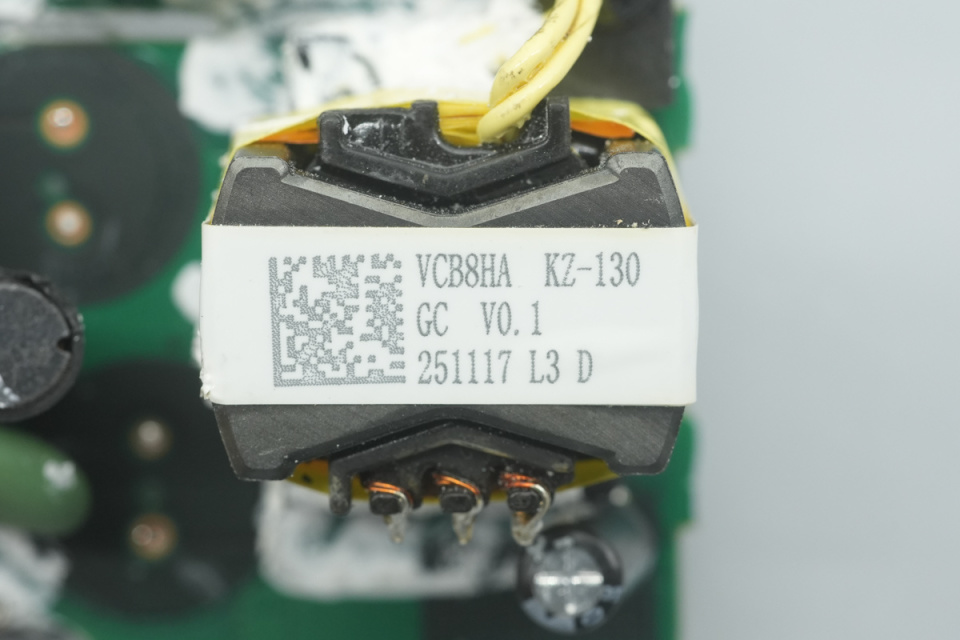

变压器特写。

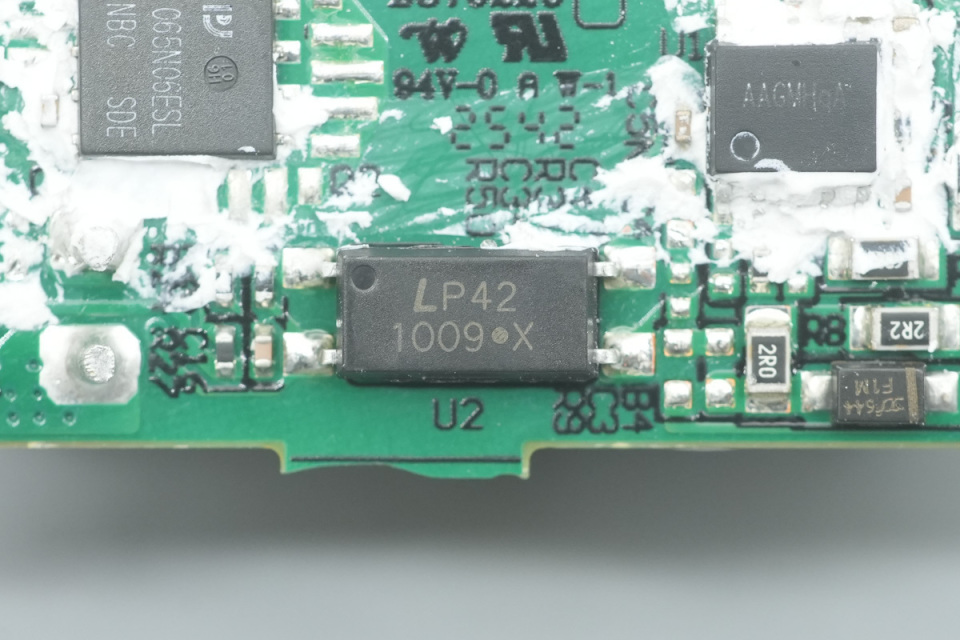

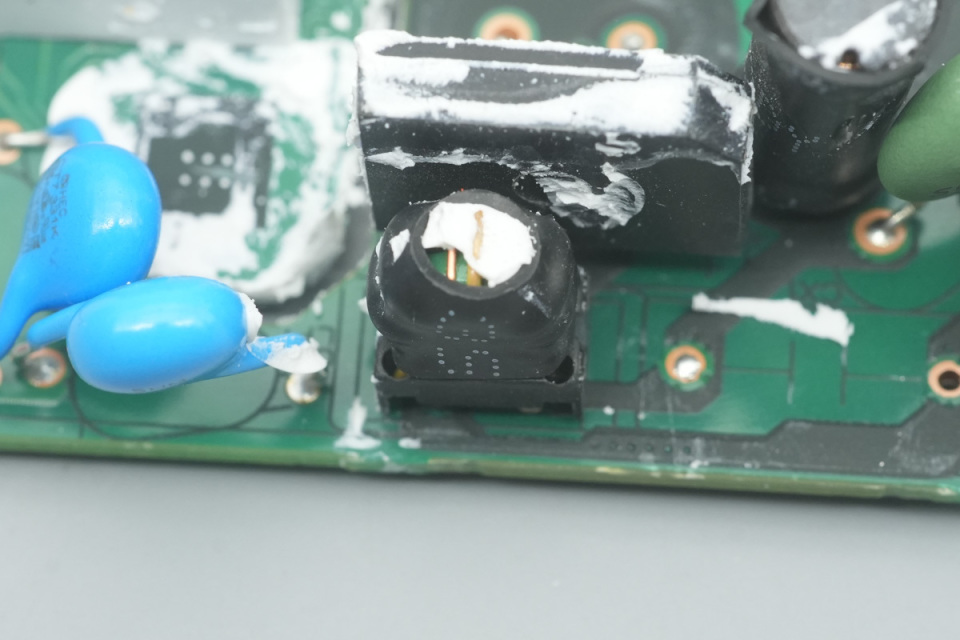

1009光耦特写，用于输出电压反馈。

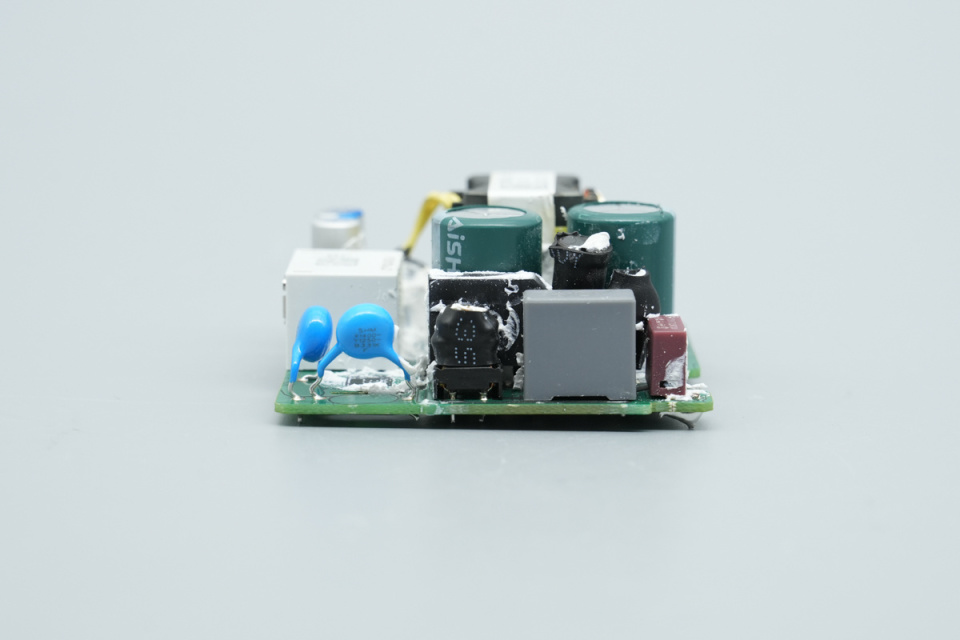

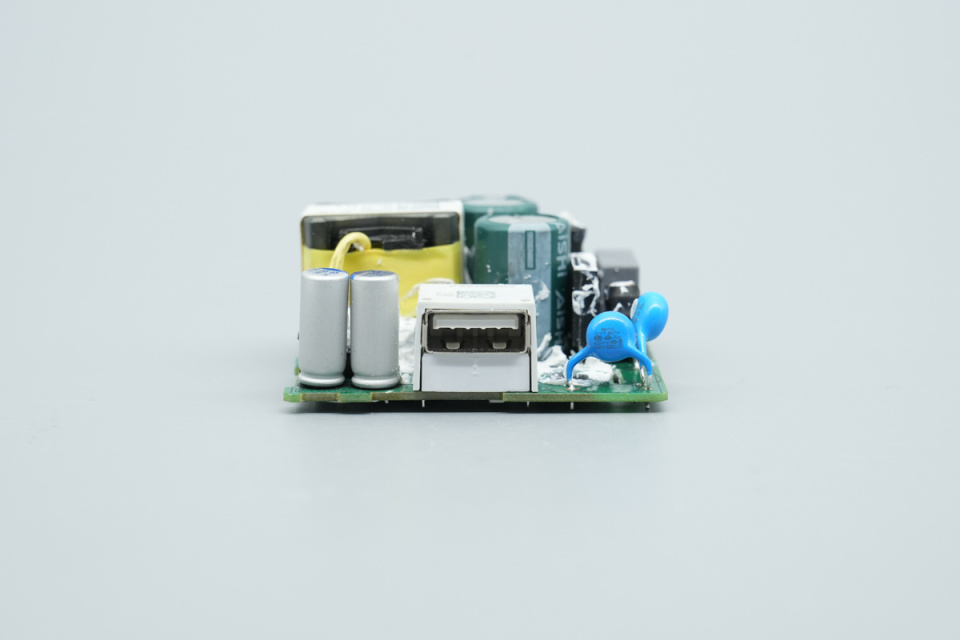

输出端两侧分别设有Y电容以及固态滤波电容，USB-A接口母座外套塑料壳加固保护。

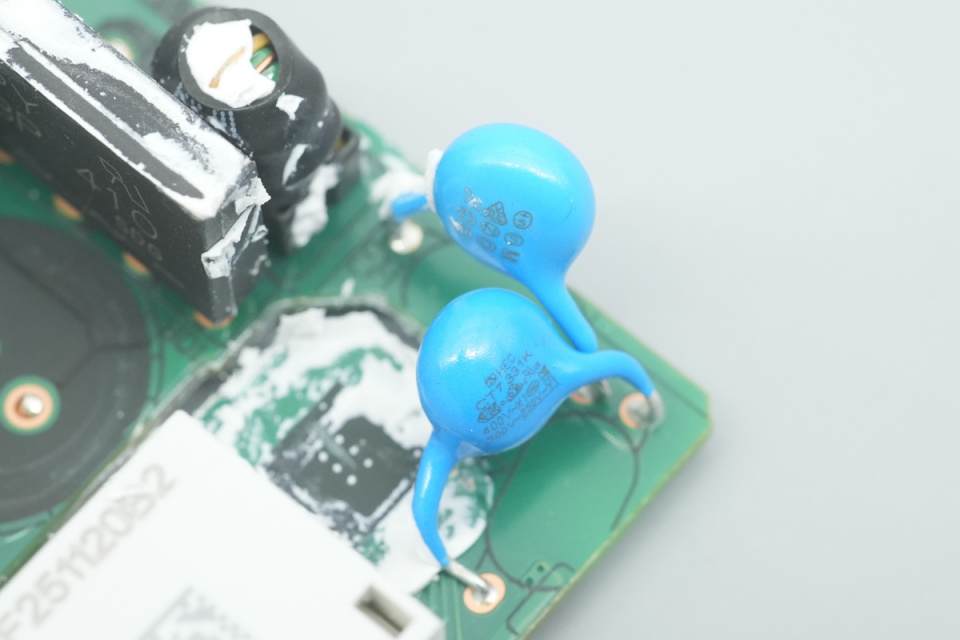

两颗蓝色Y电容特写。
同步整流控制器来自矽力杰，丝印t6，实际型号为SY5231A，这是一款高性能同步整流控制器，适用于工作在CCM/DCM/QR模式的反激变换器，可用于驱动次级侧标准或逻辑电平N沟道MOSFET。
SY5231A采用DSEN电压下降斜率检测技术以防止DCM/QR模式下寄生振铃导致SR MOSFET 误导通。同时，其DSEN高压消隐时间检测功能可增强系统ESD性能，避免外部噪声引发误动作。
在CCM模式下，芯片具备极短的关断延迟时间；在DCM/QR模式下，则通过DSEN电压调节充分利用SR MOSFET的导通时间以优化效率。轻载时，控制器自动进入节能模式，提升轻载效率。

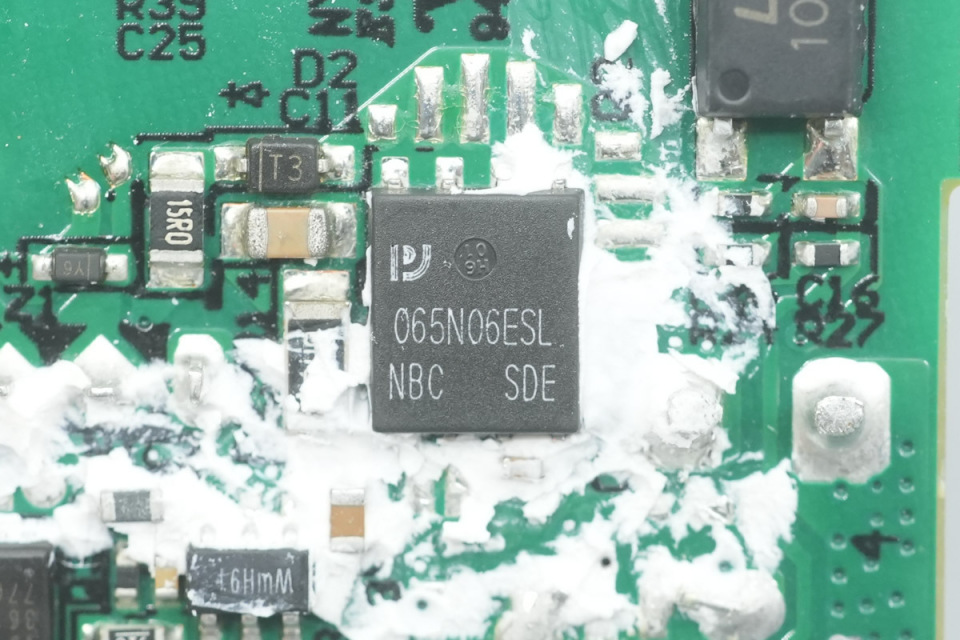

同步整流管来自平伟，型号PW065N06ESL，NMOS，耐压100V，导阻3.2mΩ，采用DFN5*6封装。

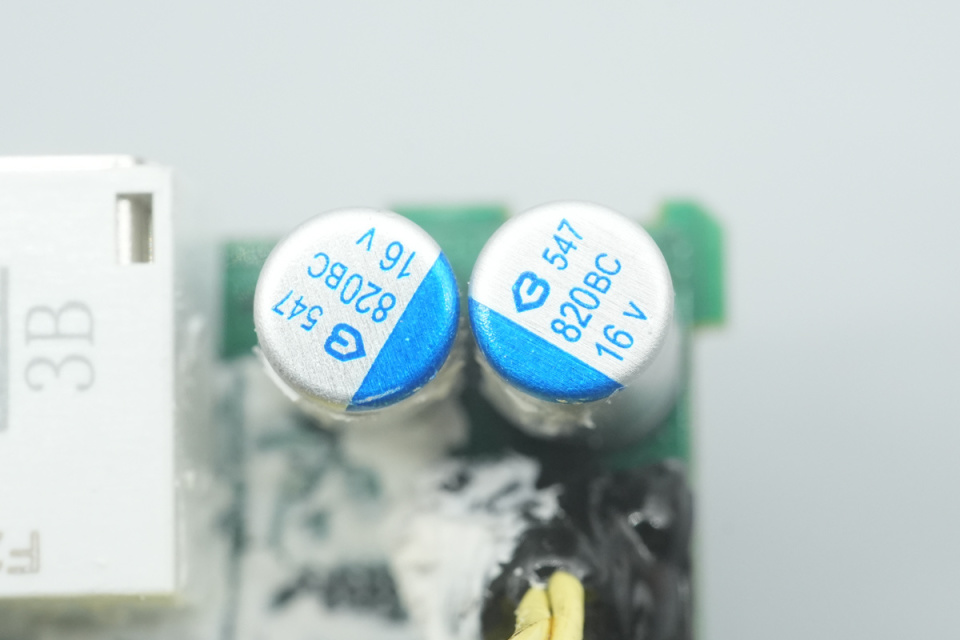

两颗输出滤波固态电容来自绿宝石，规格均为16V820μF。

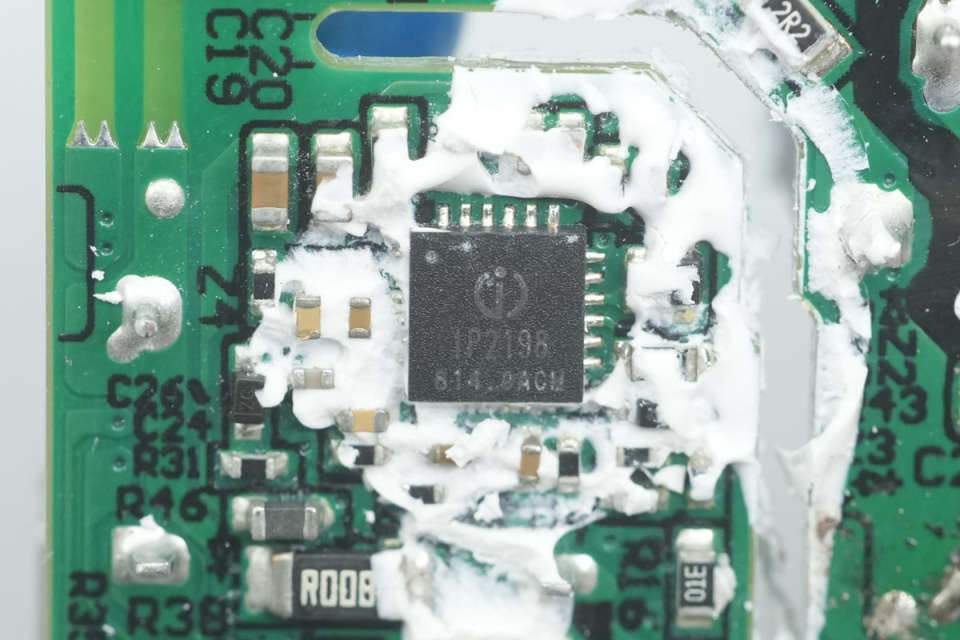

协议芯片来自英集芯，型号IP2198，为OPPO定制型号，支持SUPERVOOC和UFCS融合快充协议。

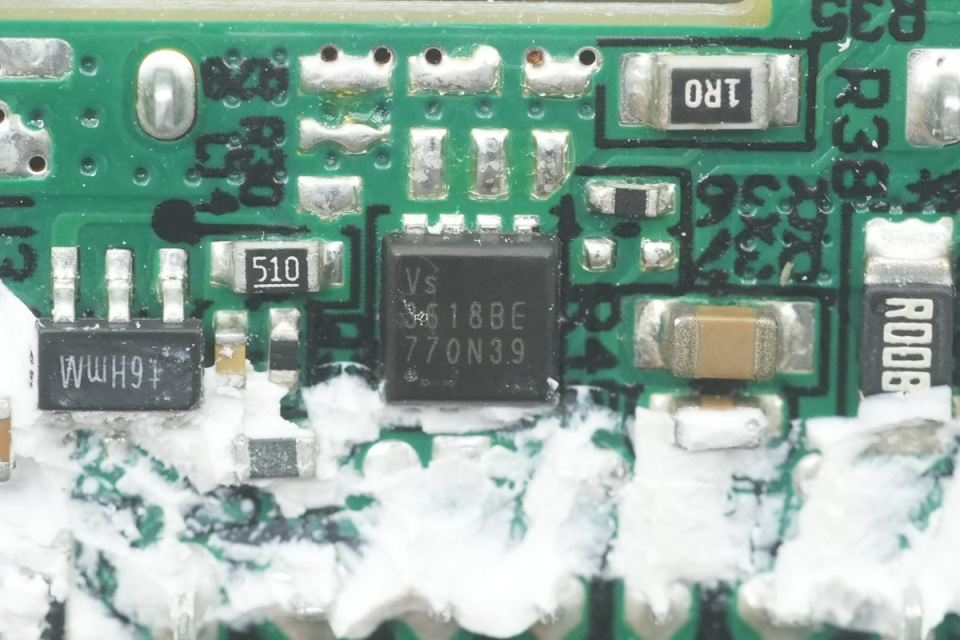

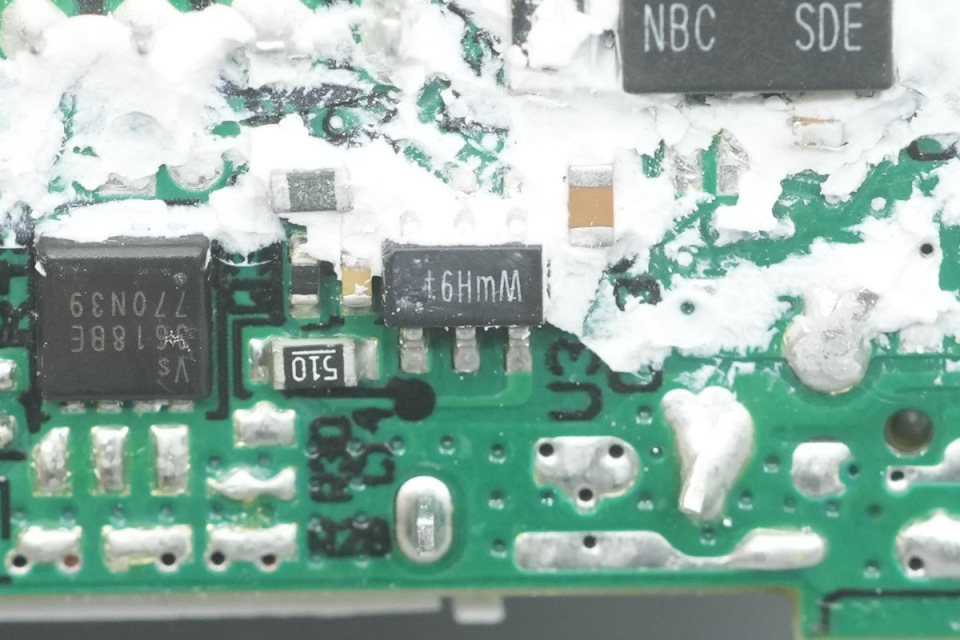

VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。

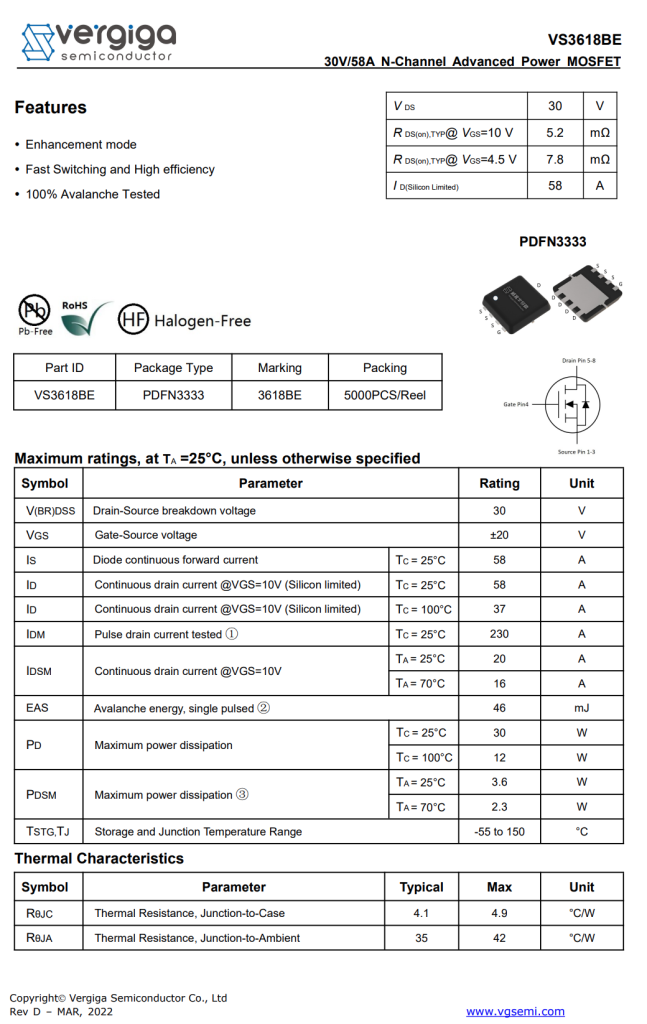

威兆半导体 VS3618BE 详细资料。

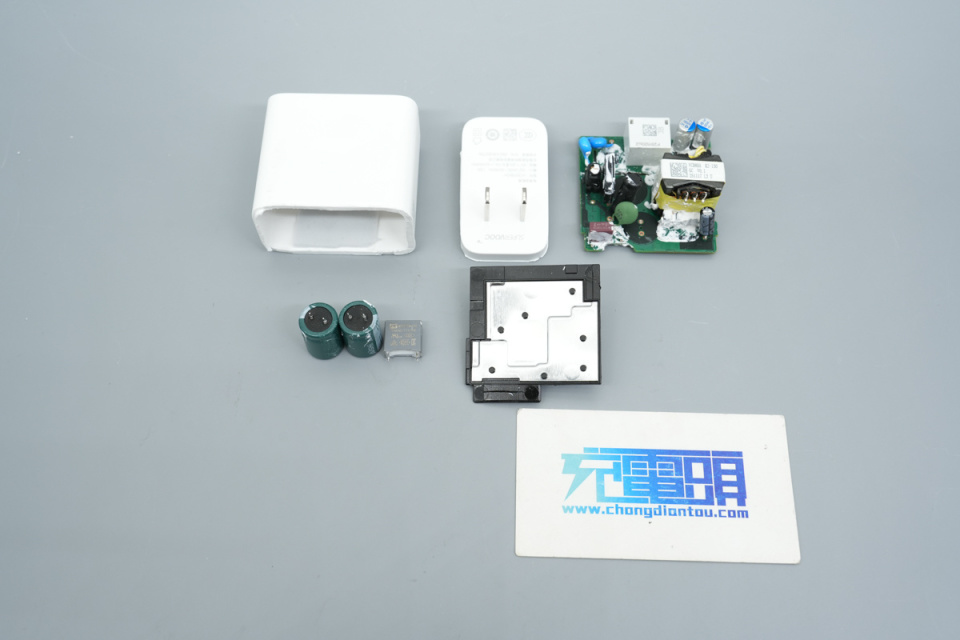

全部拆解一览，来张全家福。
充电头网拆解总结

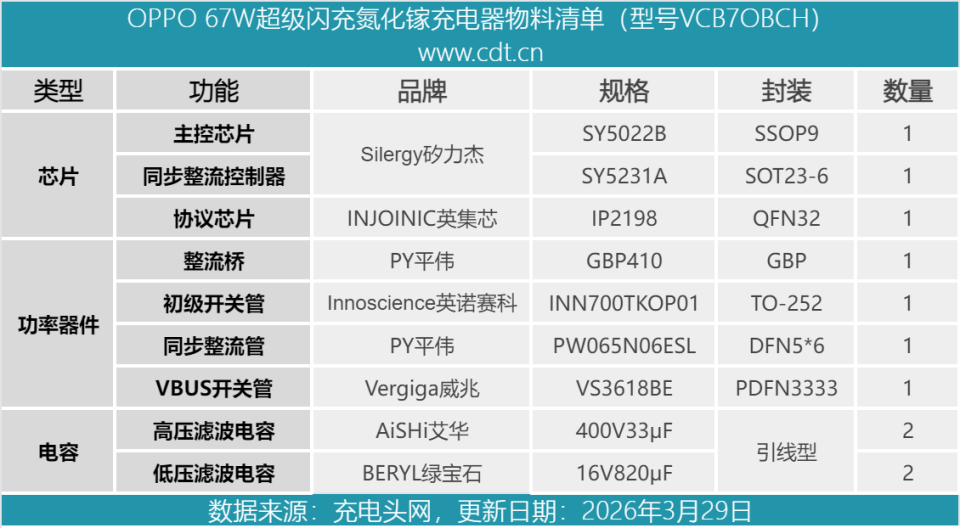

最后附上OPPO 67W超级闪充氮化镓充电器的核心器件清单，方便大家查阅。
OPPO 67W超级闪充氮化镓充电器VCB7OBCH作为一款零售版本，外观上采用磨砂壳体与小凹面结合的设计，延续原厂一贯的设计。此外还标配了一条8A快充数据线，满足OPPO系机型大电流快充需求。
充电头网拆解了解到，产品基于矽力杰SY5022B+SY5231A电源方案设计，搭配英诺赛科定制款氮化镓开关管INN700TKOP01，英集芯定制协议芯片IP2198等器件。
同时还采用了艾华、绿宝石两大知名品牌的电容滤波。整机在结构上通过打胶加固、铝制散热片与绝缘板叠加设计，兼顾散热与安全。
