前言
OPPO推出了新一代AIRVOOC无线充电器——磁吸小涡轮 2，相较于前代产品，这一代在功能交互与使用场景上实现了全面升级。
其支持高功率清凉无线充、清心静音无线充、仅降温散热三种工作模式，可根据当前需求灵活选择——游戏时开启高功率模式兼顾快充与散热，夜间或安静场景下切换至静音模式降低风扇噪音，手机无需充电时还可单独开启制冷功能为设备降温，十分灵活人性化。
交互方式也升级为触控操作，搭配指示灯颜色区分工作状态（深绿/浅绿/蓝），使用更加直观顺手。附赠的 360° 桌面支架搭配无线充，横竖皆可稳定吸附手机，满足边充边刷剧等场景，解放用户双手。下面我们就一起来详细了解它。
OPPO磁吸小涡轮 2无线充电器开箱
包装盒顶面印有OPPO品牌、产品名称、外观以及安装在桌面支架上的场景图。
侧面印有产品的六大卖点。

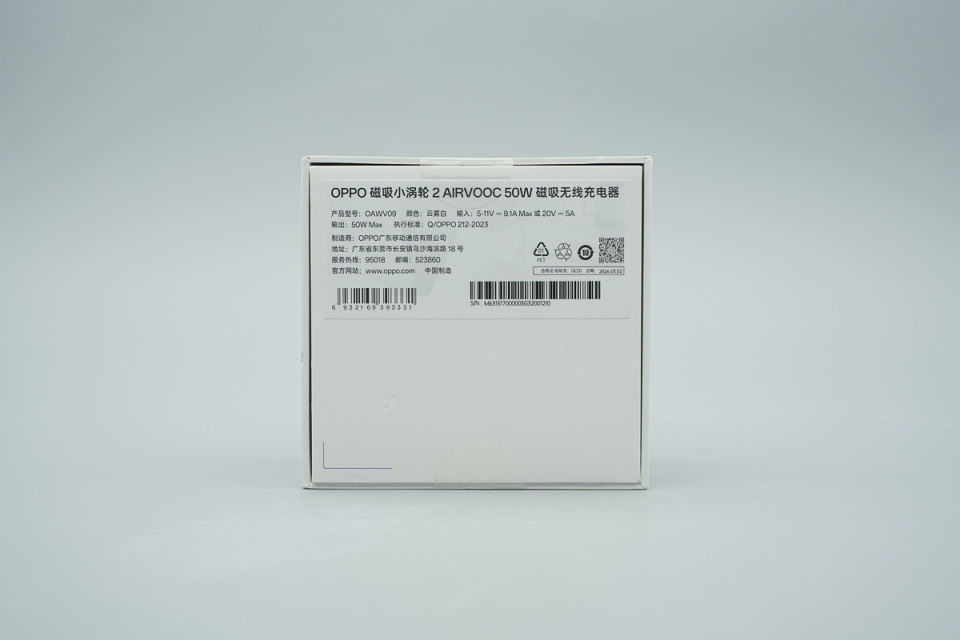

底部贴有产品信息贴纸。

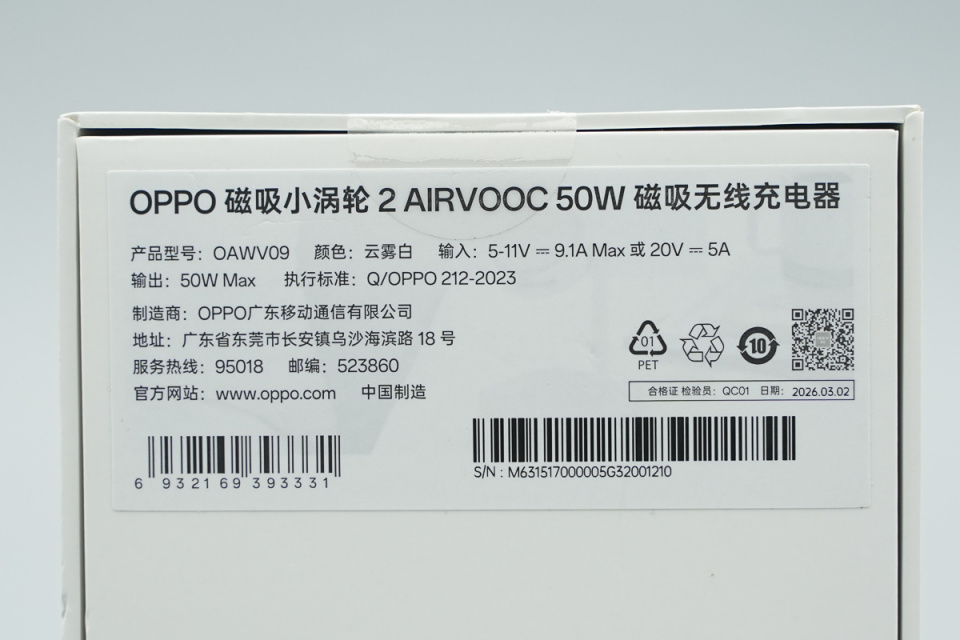

产品信息贴纸特写，下面到实物展示环境再详细介绍其规格参数。
包装内含OPPO磁吸小涡轮 2 AIRVOOC 50W无线充电器、桌面支架、用户手册&保修卡。

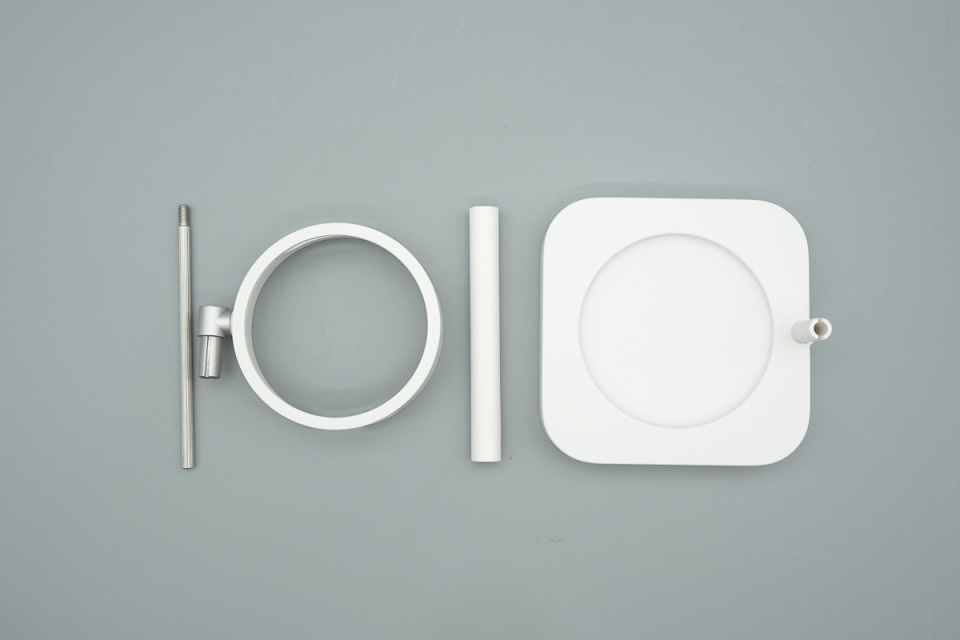

桌面支架由四个部件采用可拆卸设计，组装拆分都十分方便，满足用户出行携带需求。

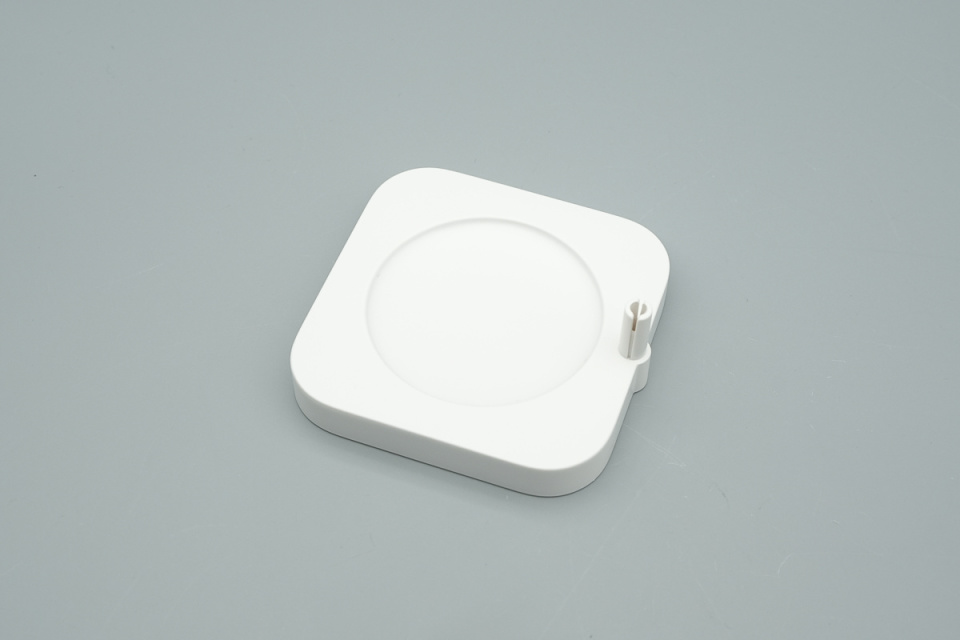

底座顶部中心设计有无线充放置槽。

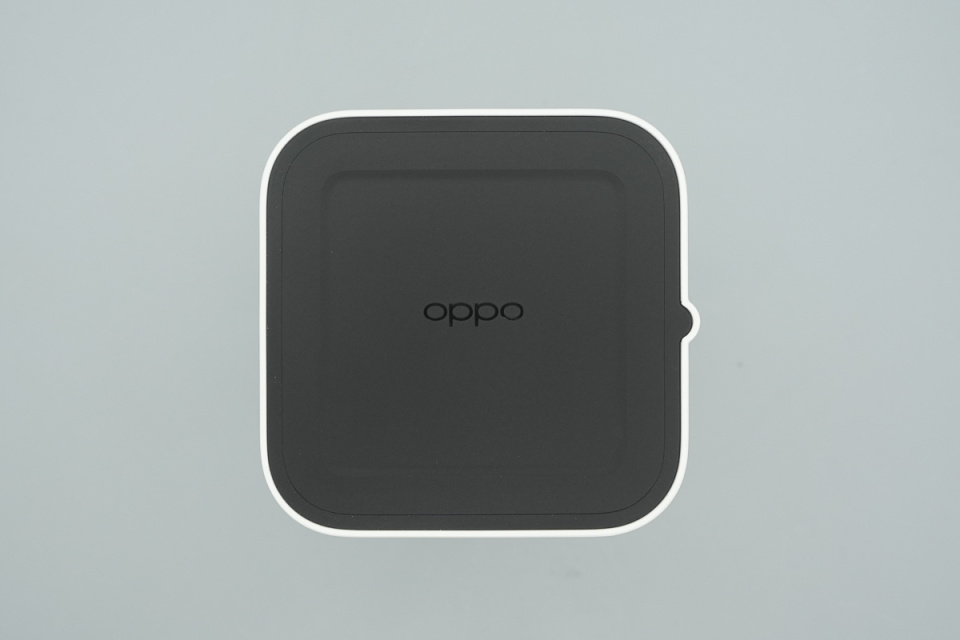

底部贴有黑色防滑垫，中心设计有OPPO品牌。

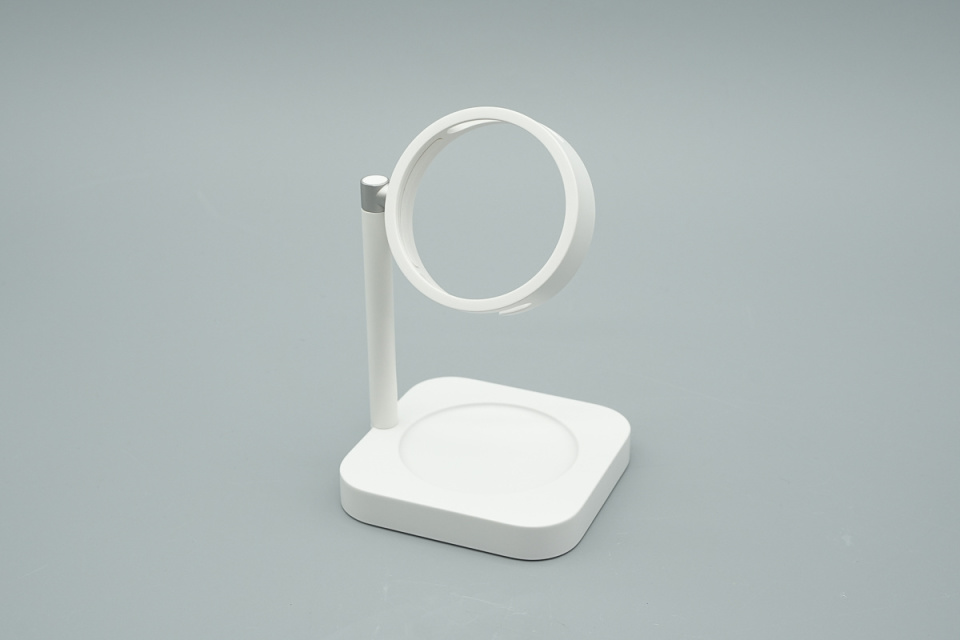

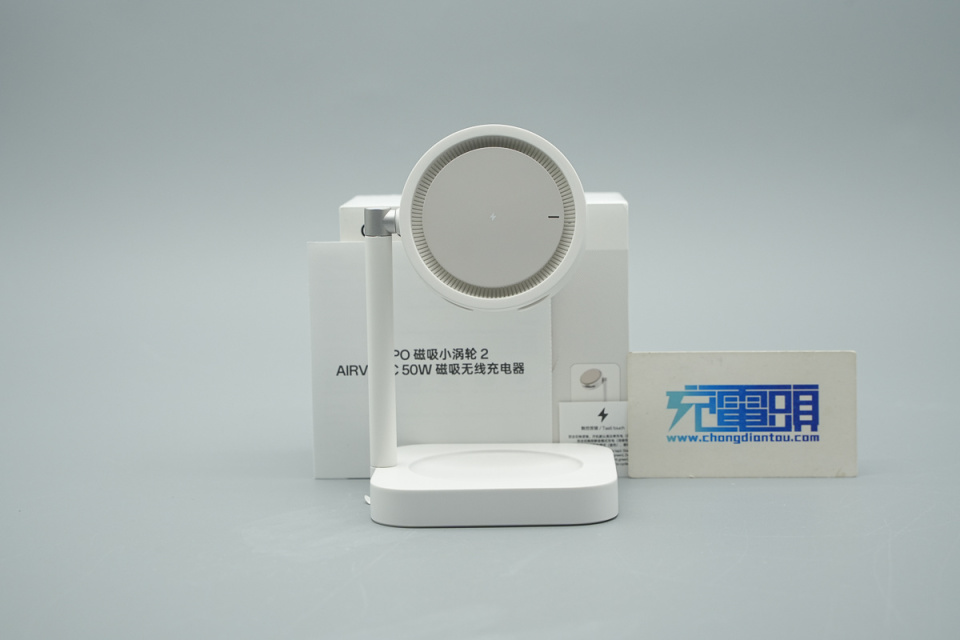

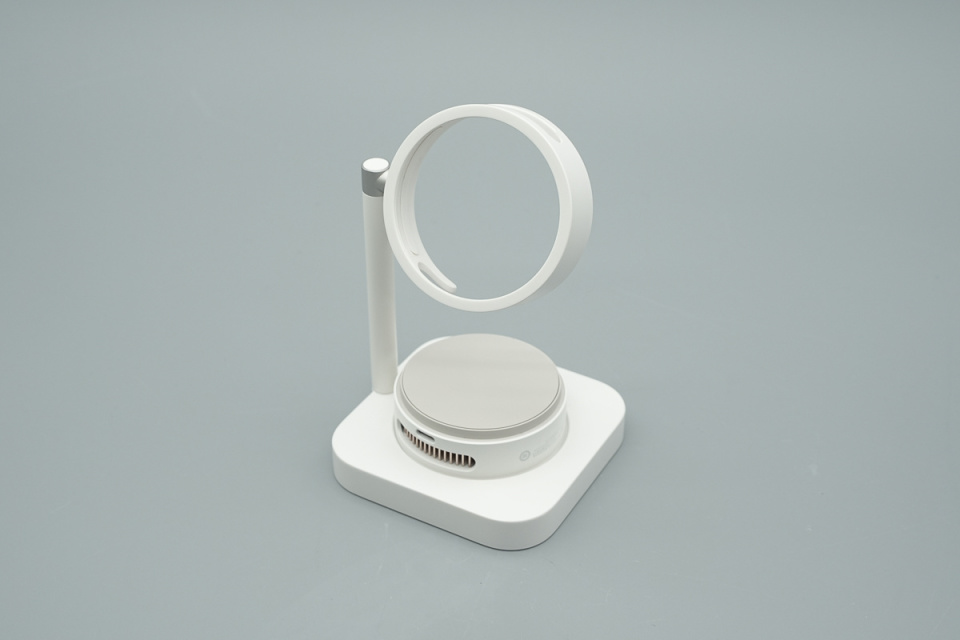

桌面支架组装好后一览。
有了这款360°桌面支架的辅助，无线充电器随时化身“座充”，边充边打游戏的活动场景和边充边接收消息刷剧的固定场景都能很好适配。

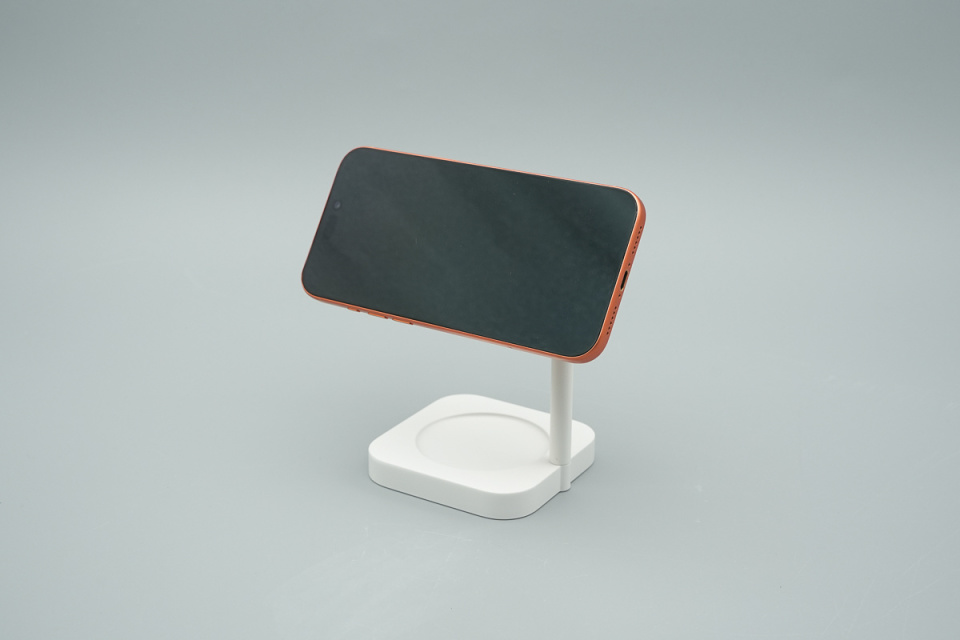

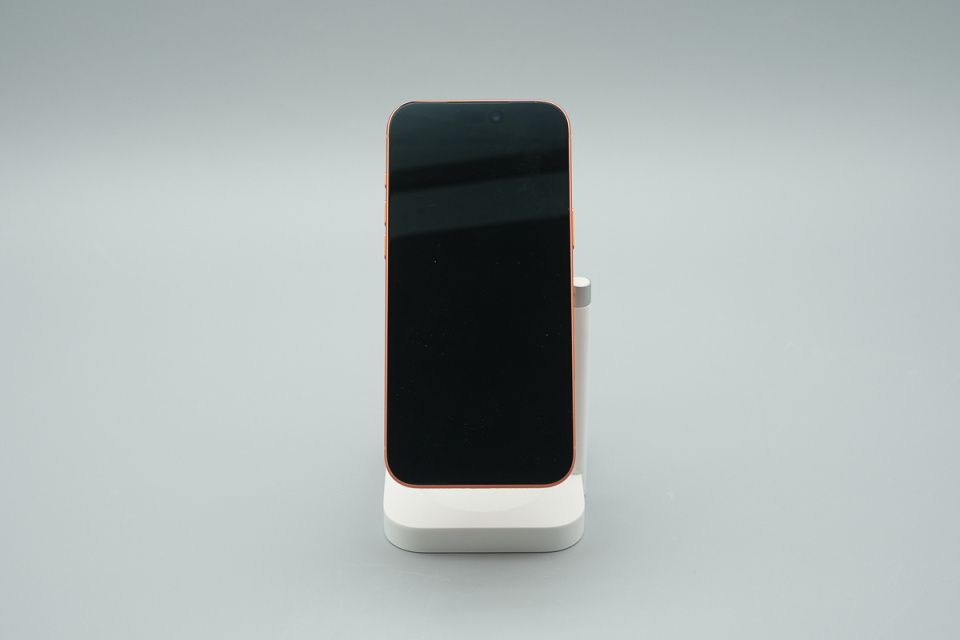

无线充电器配上这款360°桌面支架，横竖都能稳定吸附手机，解放用户双手，带来更好的边充边用体验。
闲置状态下还能将无线充电器放置于底座上，让桌面更加整洁。

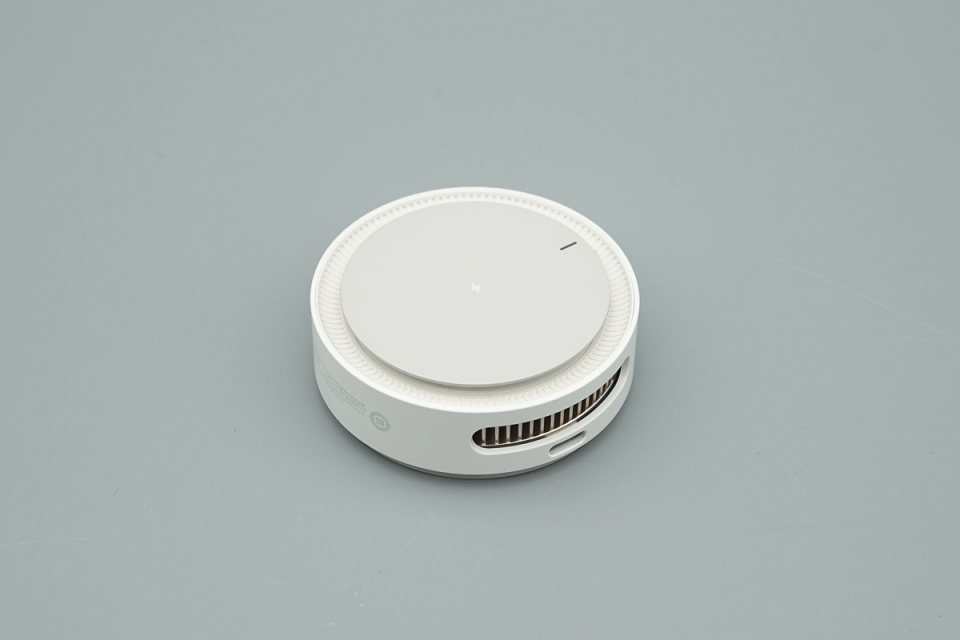

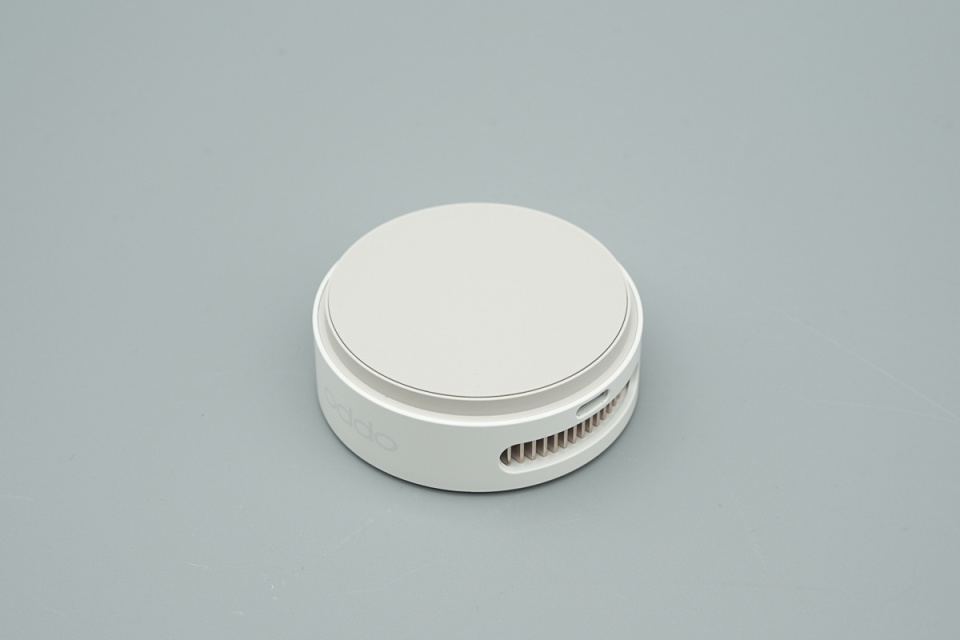

OPPO磁吸小涡轮 2 AIRVOOC 50W无线充电器采用了全新设计语言，整体小巧精致。产品除了全新的灰、白配色外，针对新增的制冷功能，进风口、指示灯等也做了相应调整。

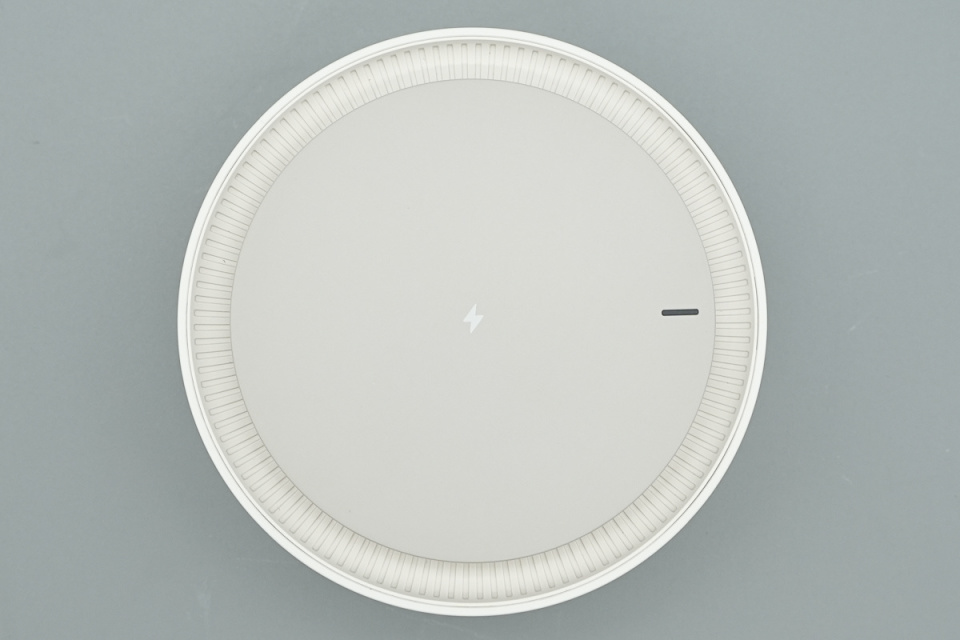

机身顶部中心设有触控按键，并设计有闪电标识提示。通过双击触控按键，无线充电器可在高功率清凉无线充、清心静音无线充、仅降温散热三种模式间切换，使用更加灵活。

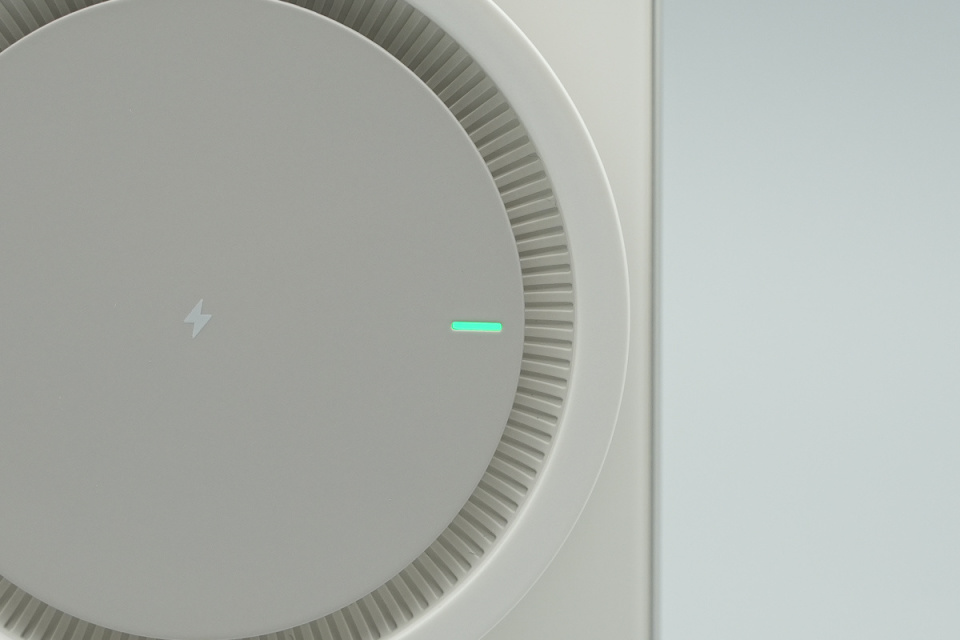

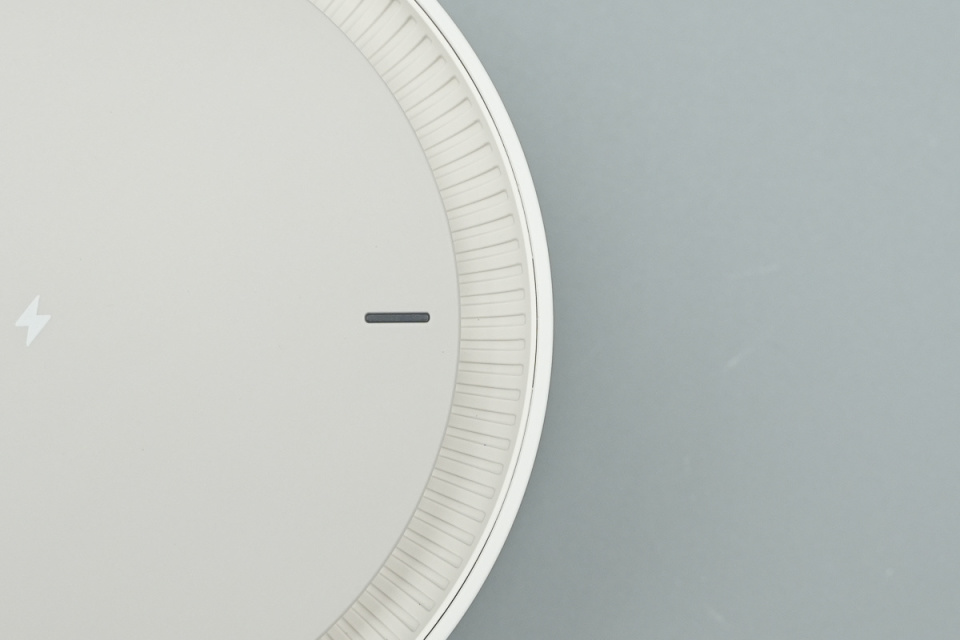

顶部边缘设计有进风口凹槽，同时面板上还设有指示灯。

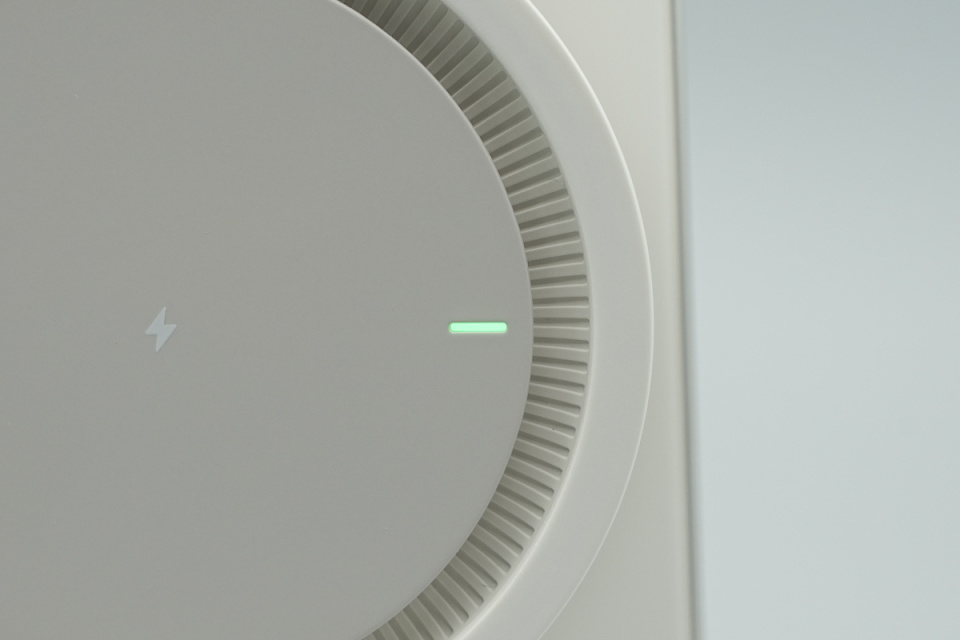

高功率充电模式下，指示灯为深绿色，无线充电器开机默认处于该工作模式。
静音模式充电，指示灯为浅绿色。

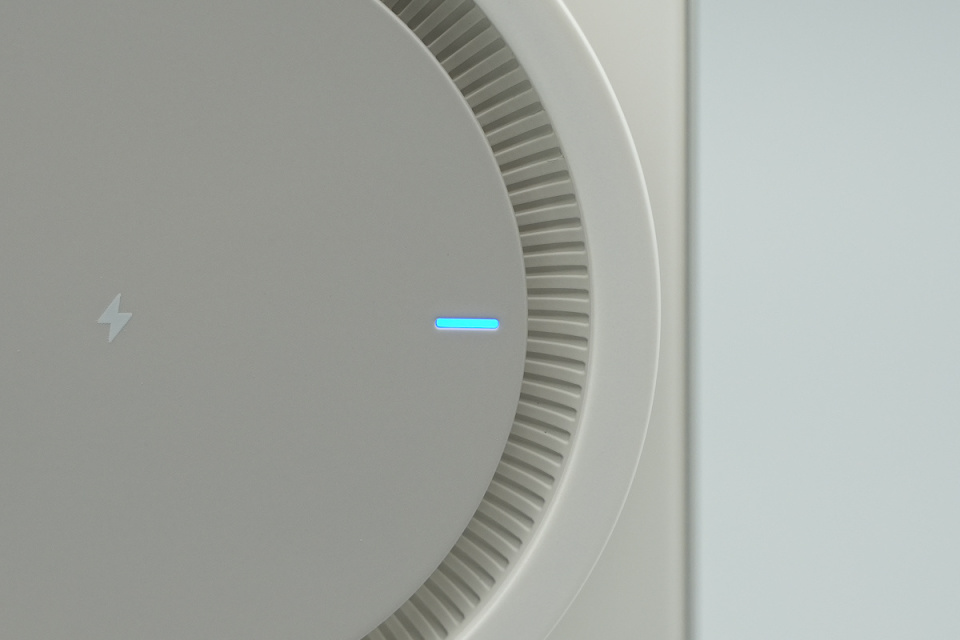

纯散热模式，指示灯为蓝色。
另一面设有防滑导冷硅胶垫，可以增大吸附摩擦力，不易滑落。
侧身上印有OPPO品牌。

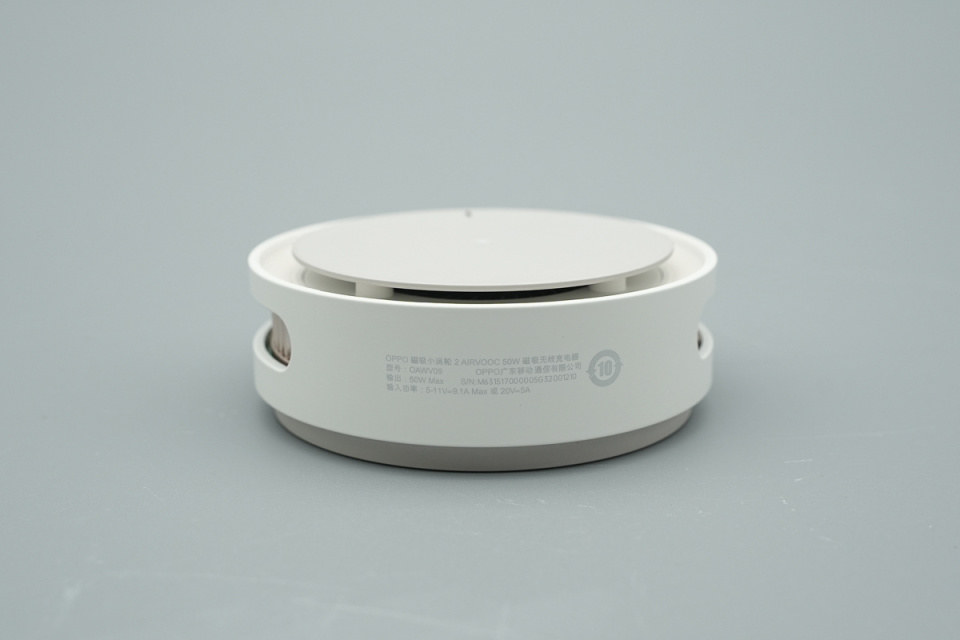

另一端印有产品参数信息。

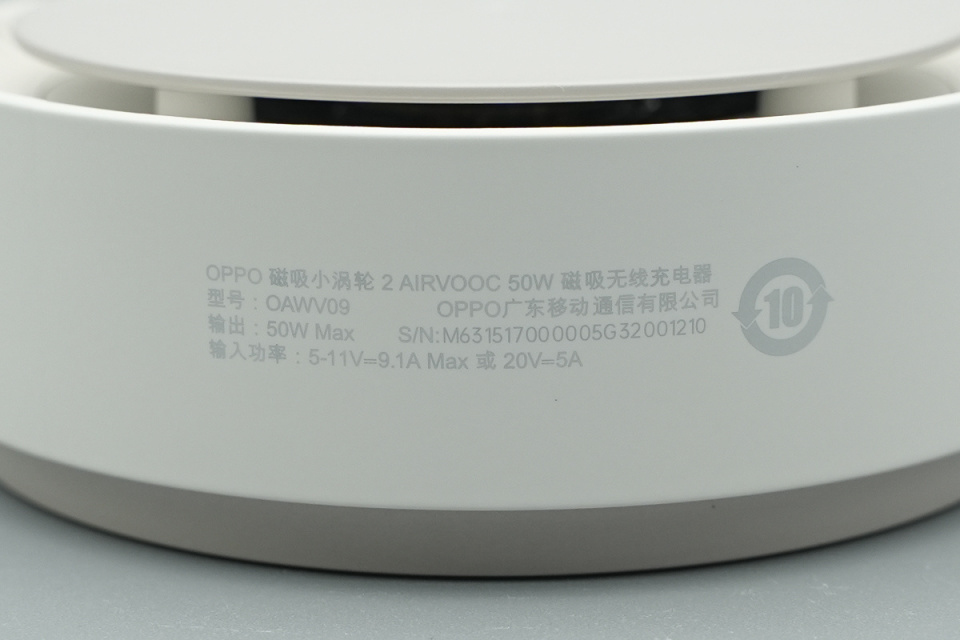

产品参数特写
型号：OAWV09
输出：50W Max
输入功率：5-11V9.1A Max 或 20V5A
制造商：OPPO广东移动通信有限公司

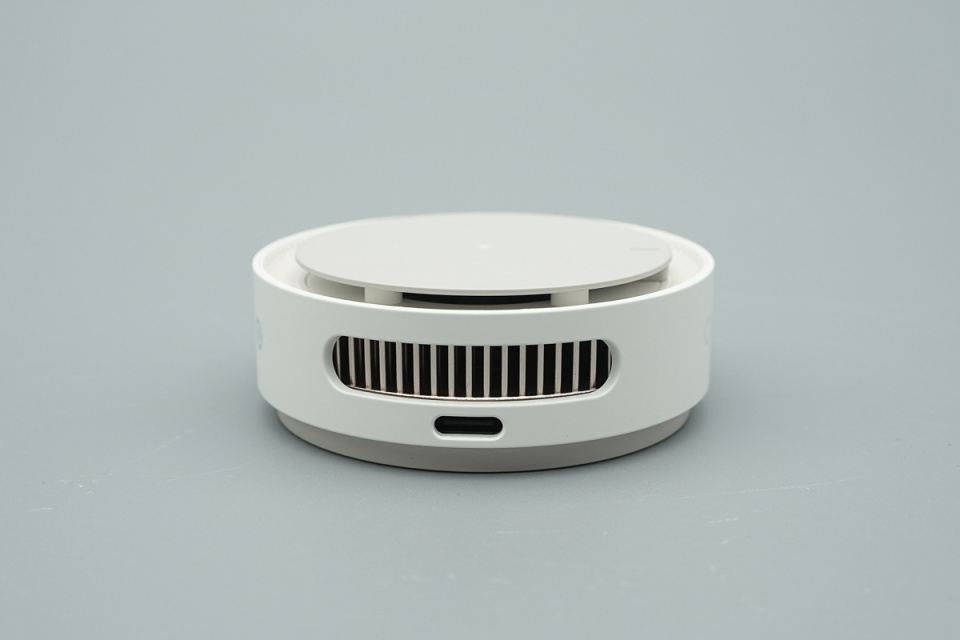

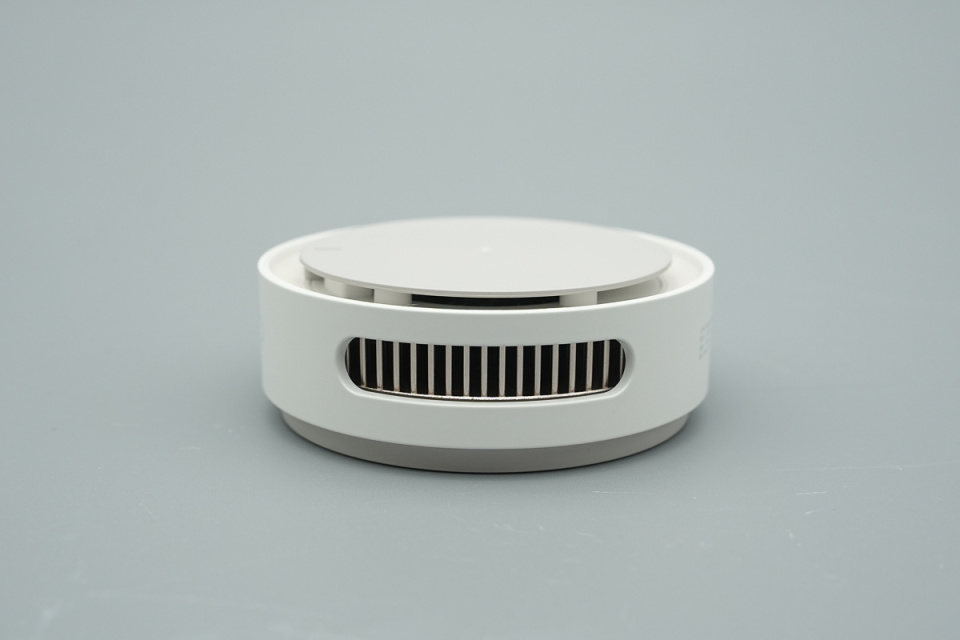

两侧设有格栅出风口。
其中一侧还设有USB-C供电接口。

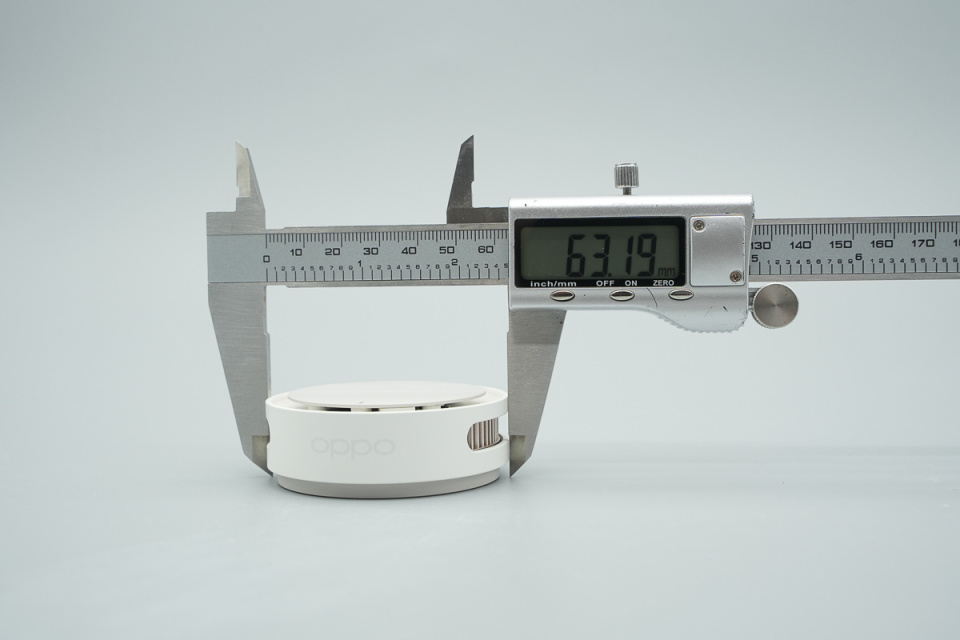

实测OPPO磁吸小涡轮 2 AIRVOOC 50W无线充电器机身直径为63.19mm。

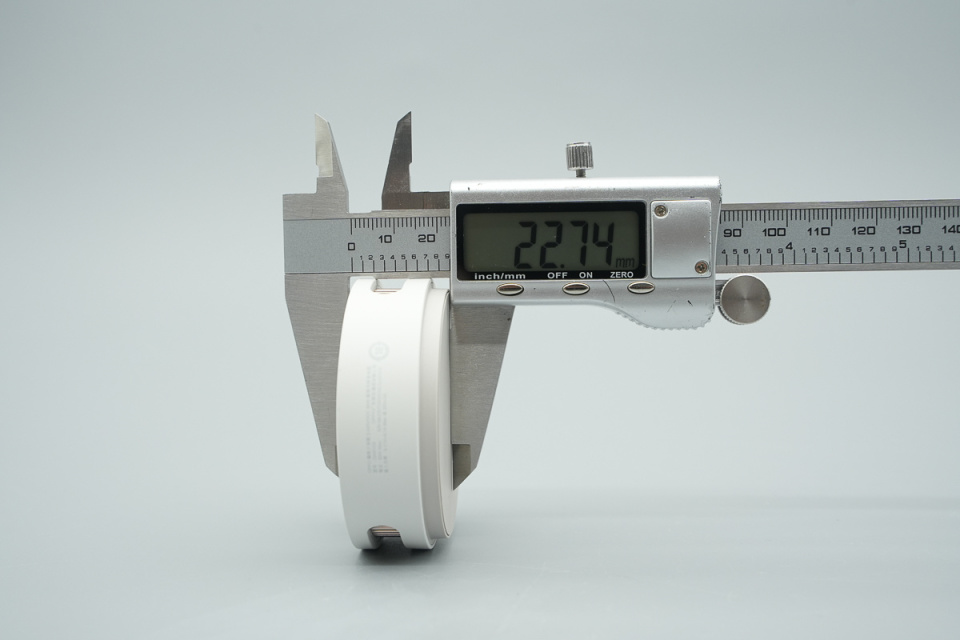

厚度为22.74mm。

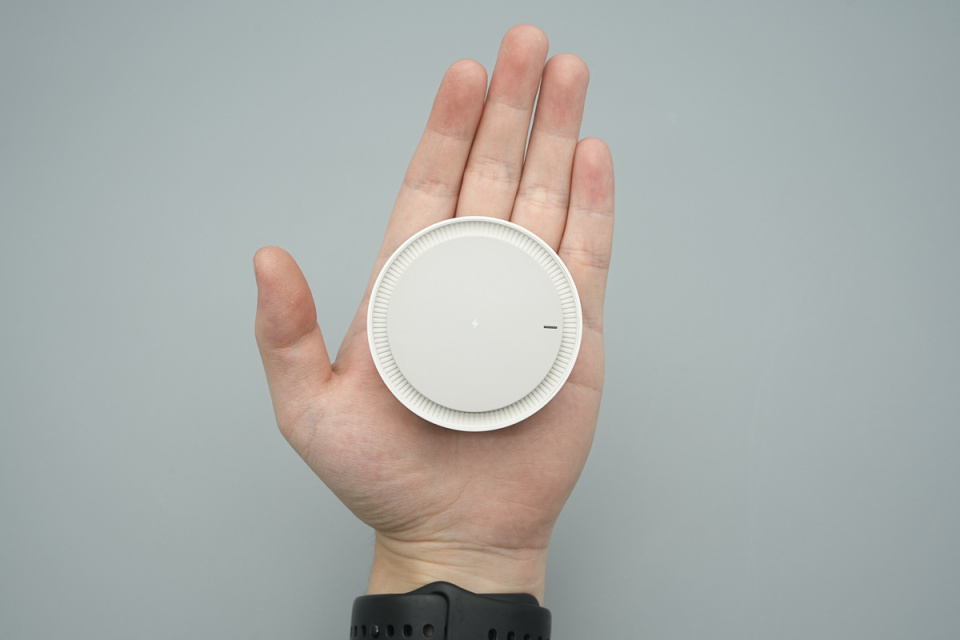

产品拿在手上的大小直观感受。

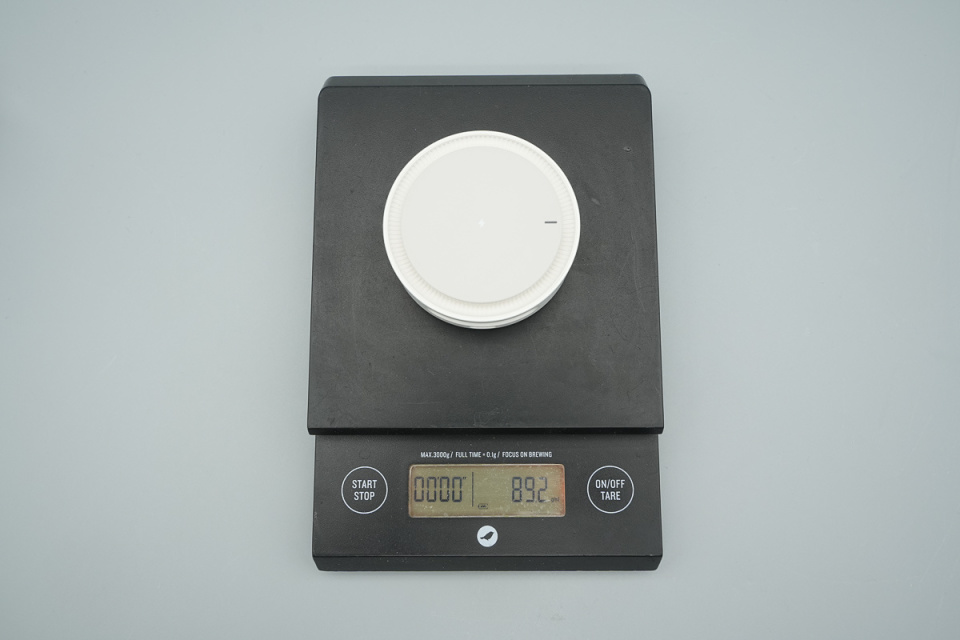

另外测得无线充电器重量约为89g。

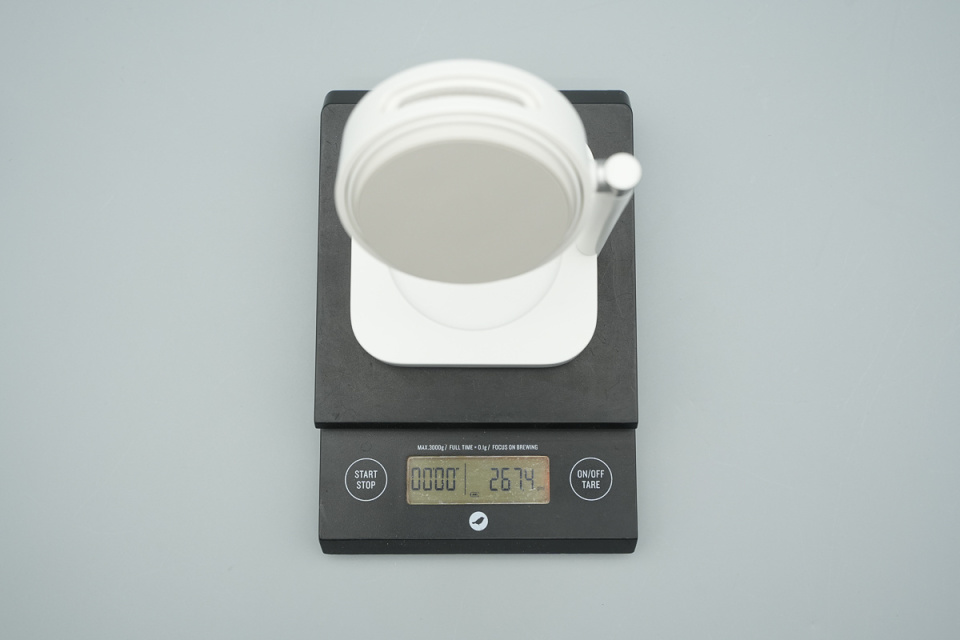

无线充电器加桌面支架总重量约为267g。

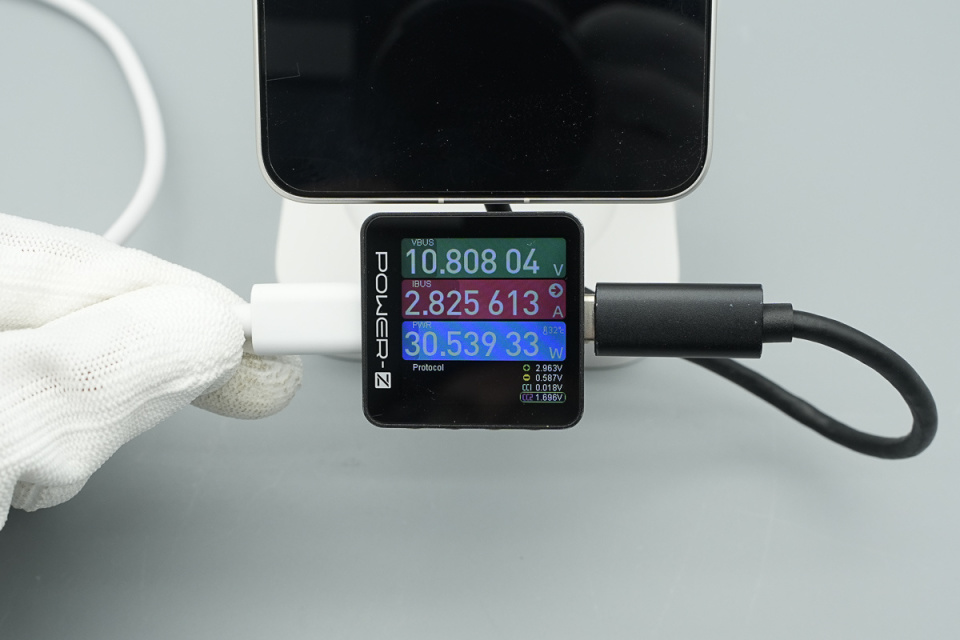

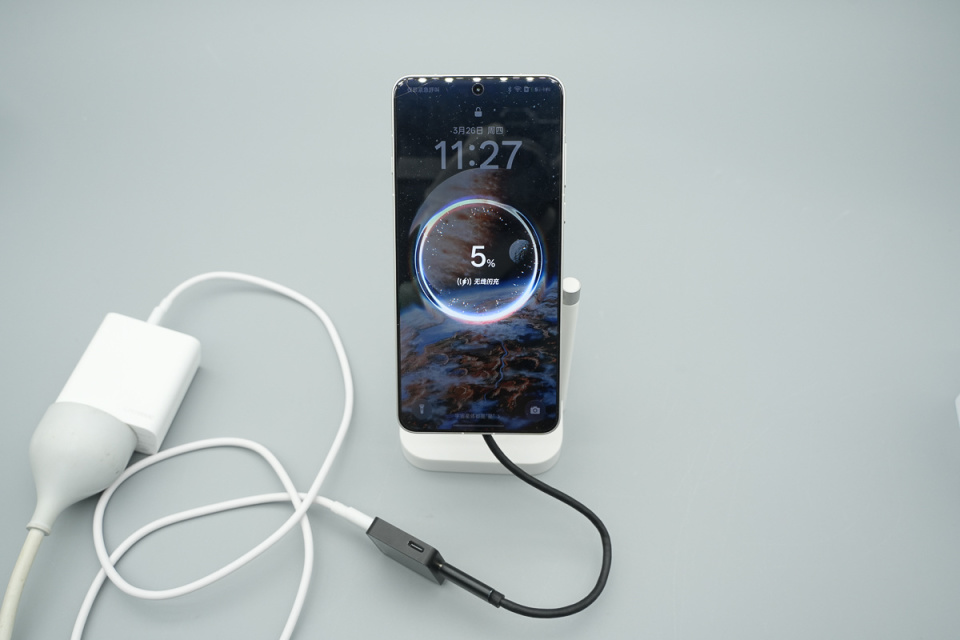

使用OPPO 120W全能充氮化镓充电器搭配这款无线充电器在高功率模式下给OPPO Find X8 Ultra充电，成功开启无线闪充。
此时测得充电状态稳定情况下，无线充电器的输入功率约为30.54W。
OPPO磁吸小涡轮 2无线充电器拆解

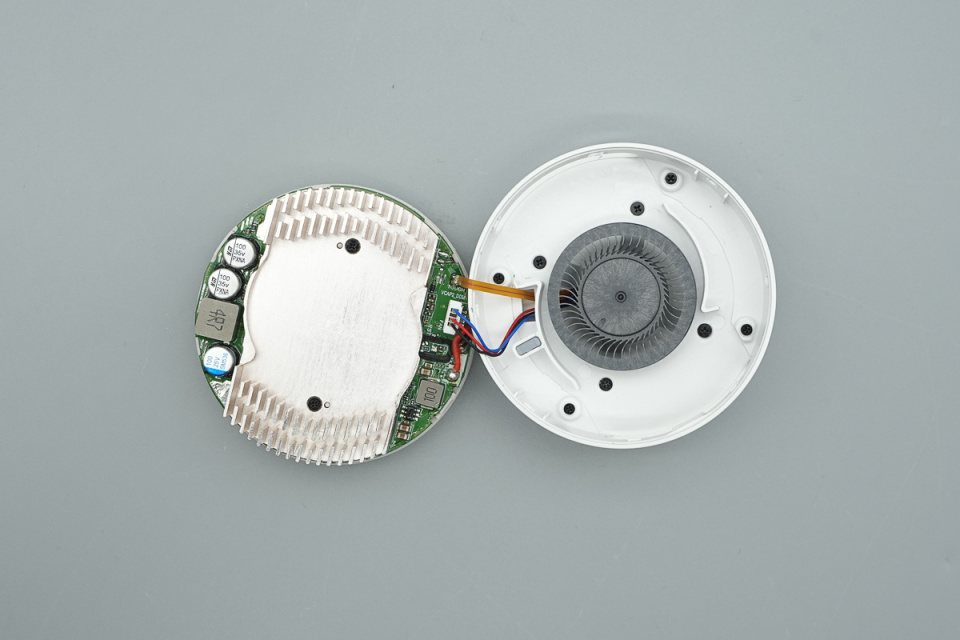

将产品外壳拆开，内部离心风扇、散热鳍片采用螺丝固定。

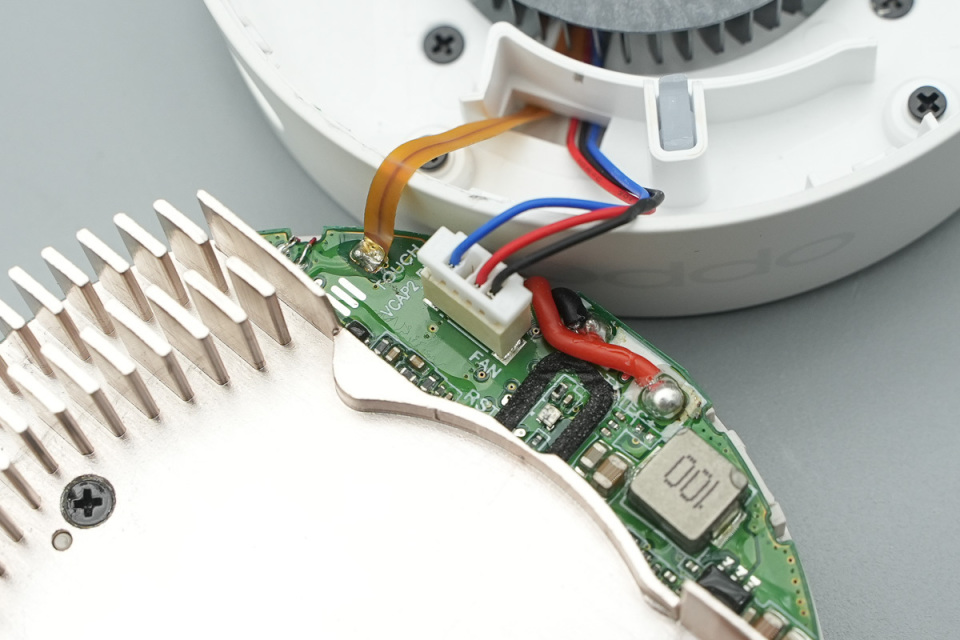

风扇链接导线为插拔式设计，触控按键通过排线与PCB板锡焊。

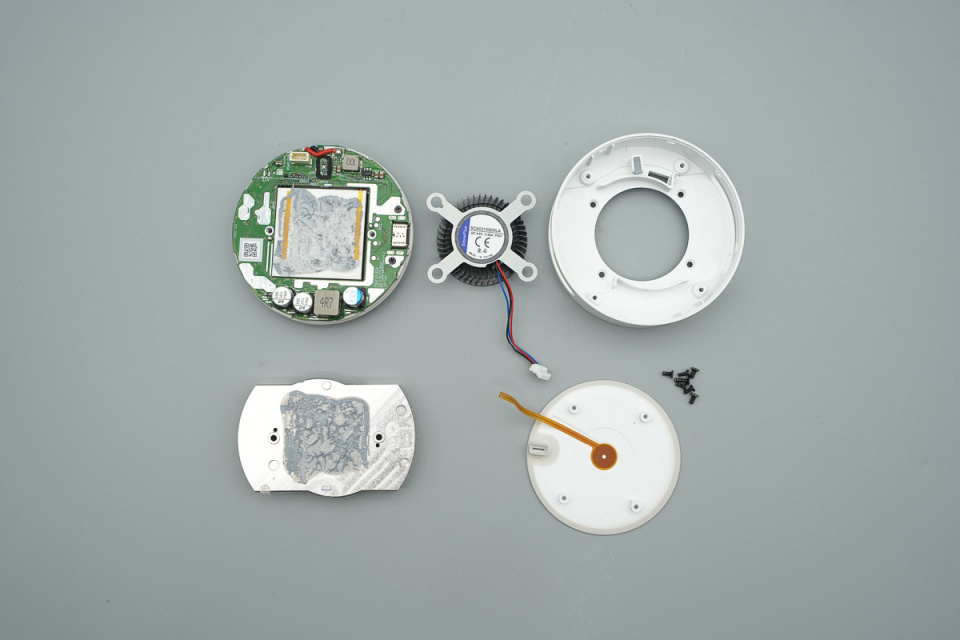

拆掉螺丝将无线充电器内部各部件分离。

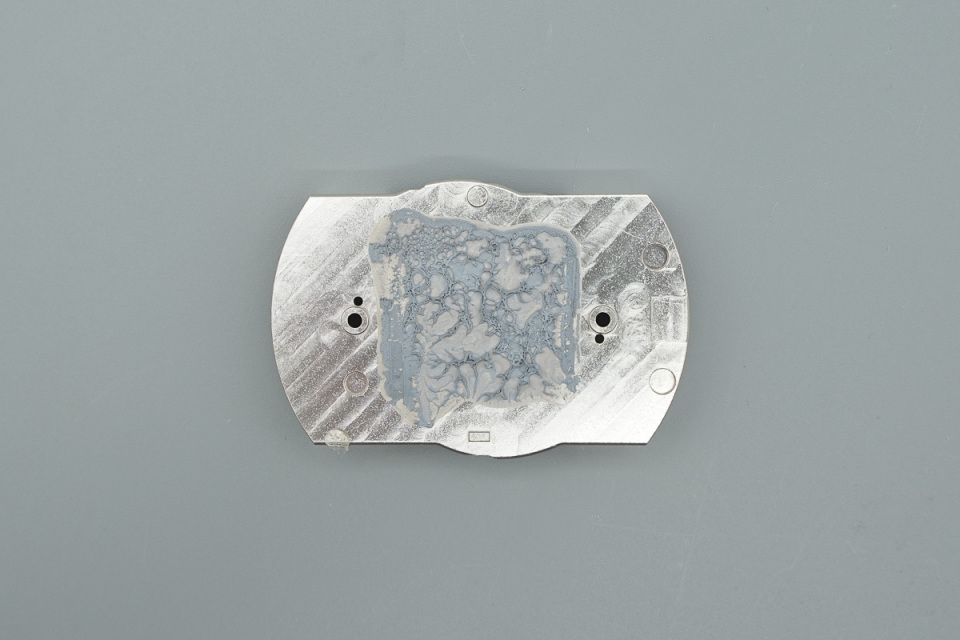

散热鳍片另一面对应TEC制冷片区域涂有硅脂。

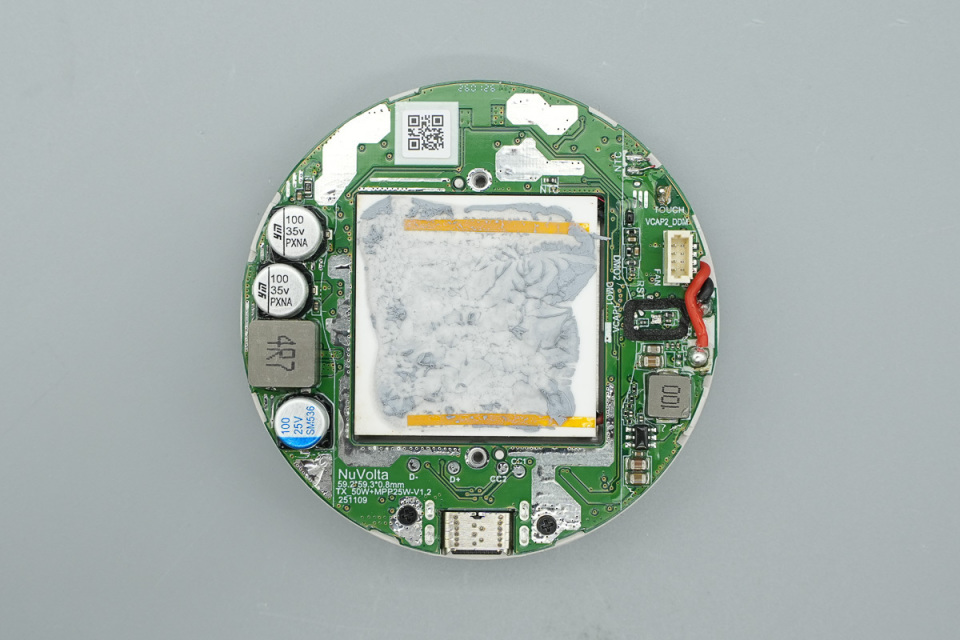

PCB板也是使用螺丝固定，中心镂空放置TEC制冷片。

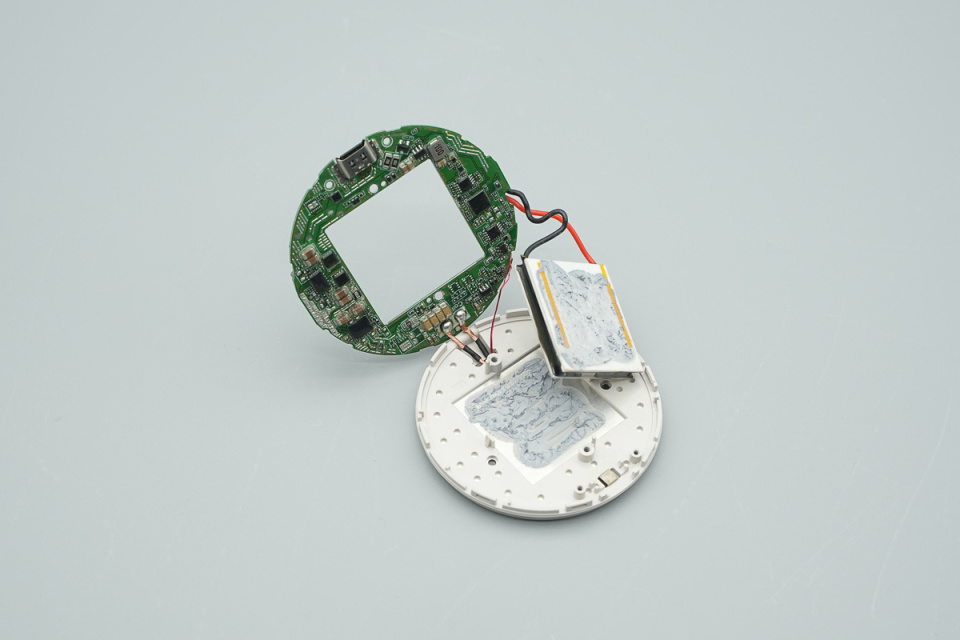

拆掉螺丝取出PCB板，制冷片两面都涂有硅脂。

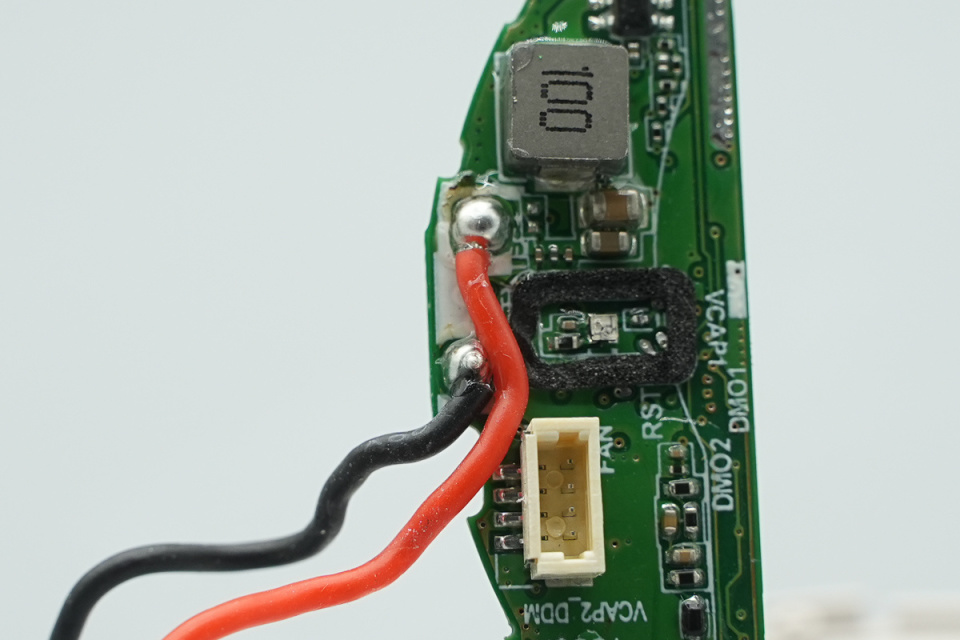

制冷片通过导线与PCB板锡焊。

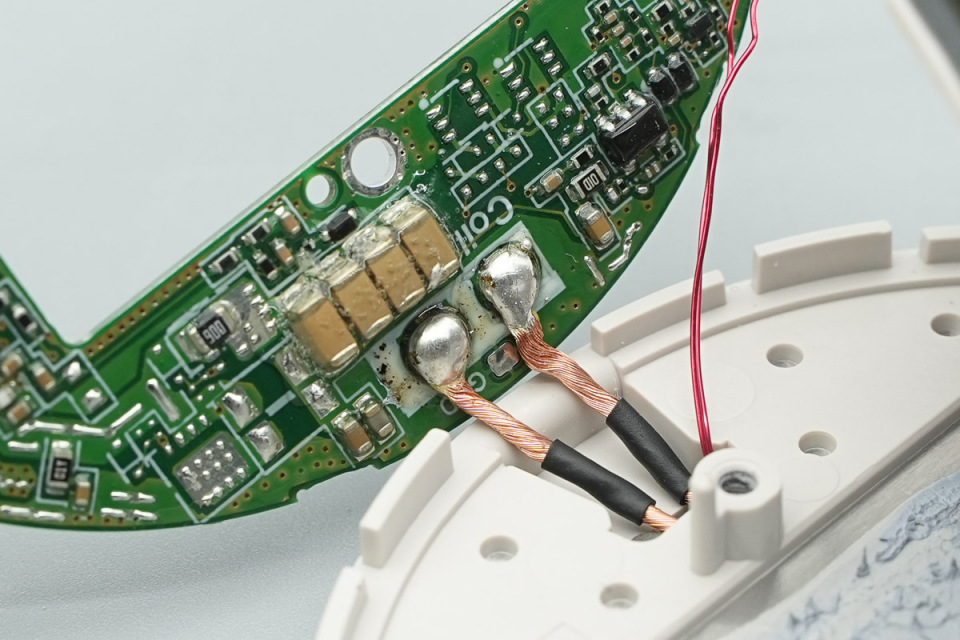

无线充电线圈与PCB板锡焊处特写。

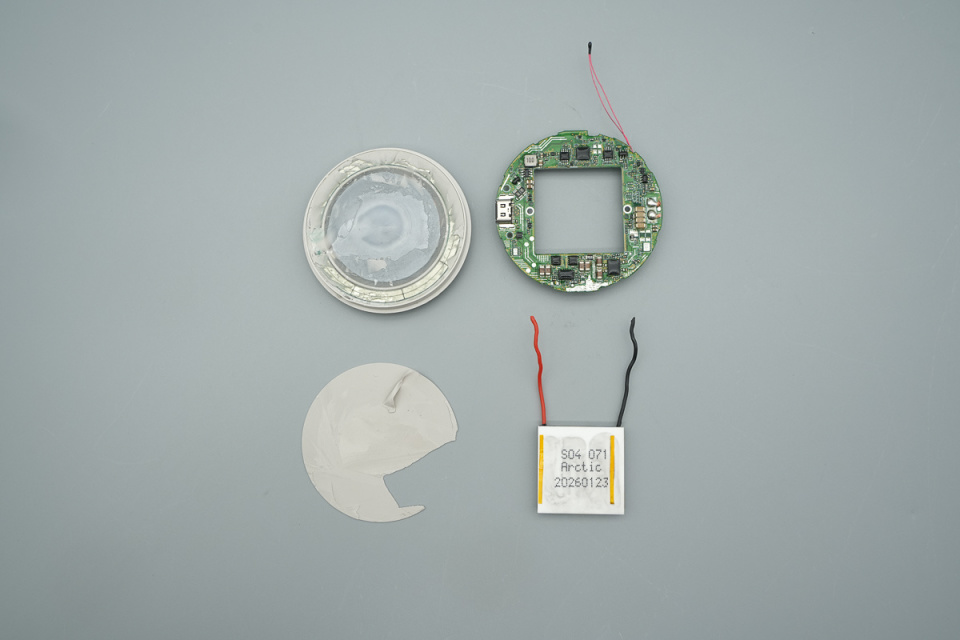

继续将PCB板、制冷片以及磁吸无线充电线圈模组分离。

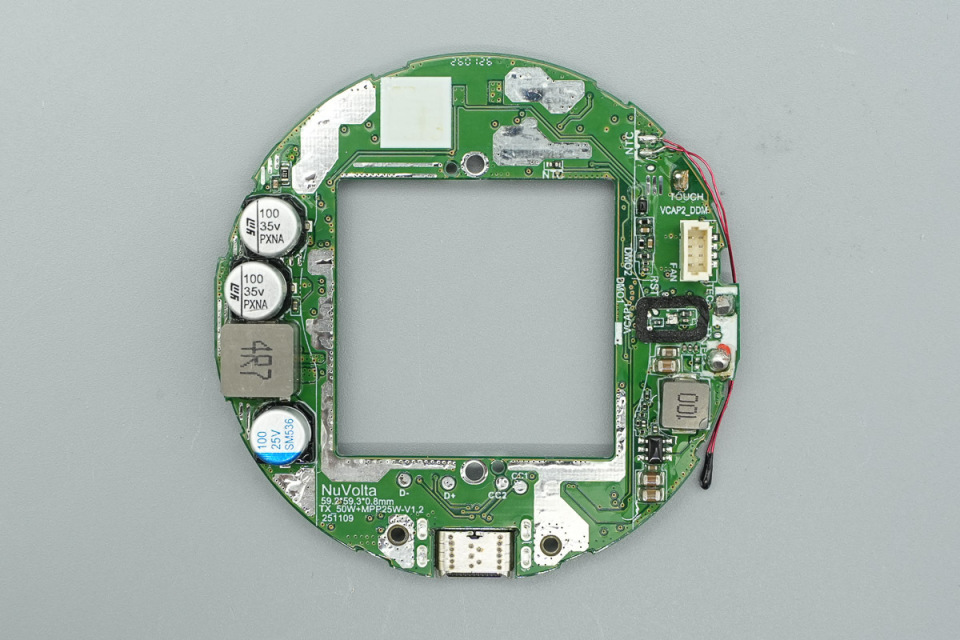

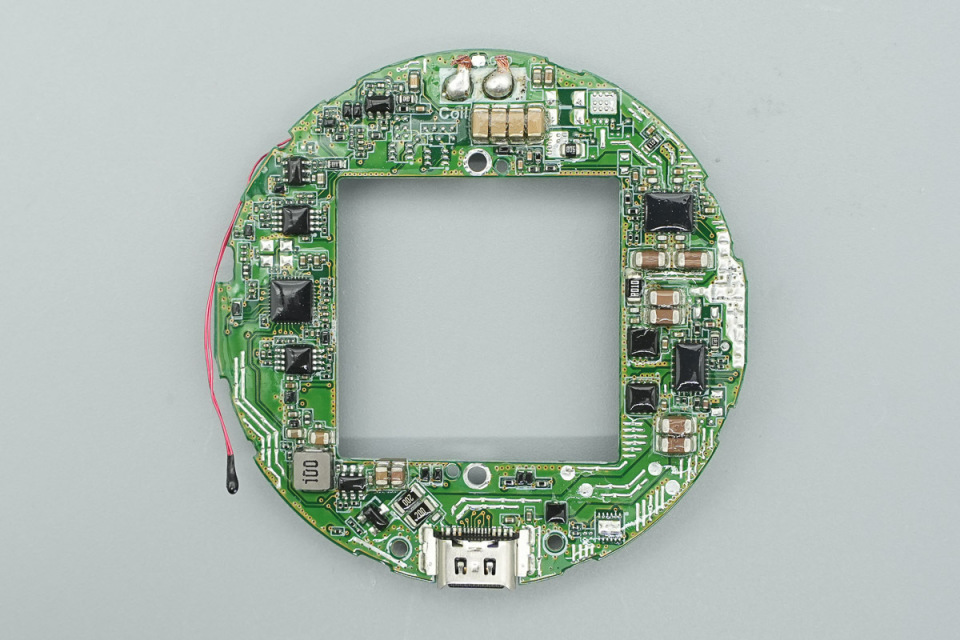

PCB板正面设有同步降压转换器、电感、滤波电容、热敏电阻以及指示灯等。
另一面设有无线充电主控芯片、同步升降压转换器、同步升降压开关管、协议芯片、运放、同步降压转换器以及电感等器件，芯片打胶水保护，同时板子两面部分区域露铜加锡处理来增强散热。

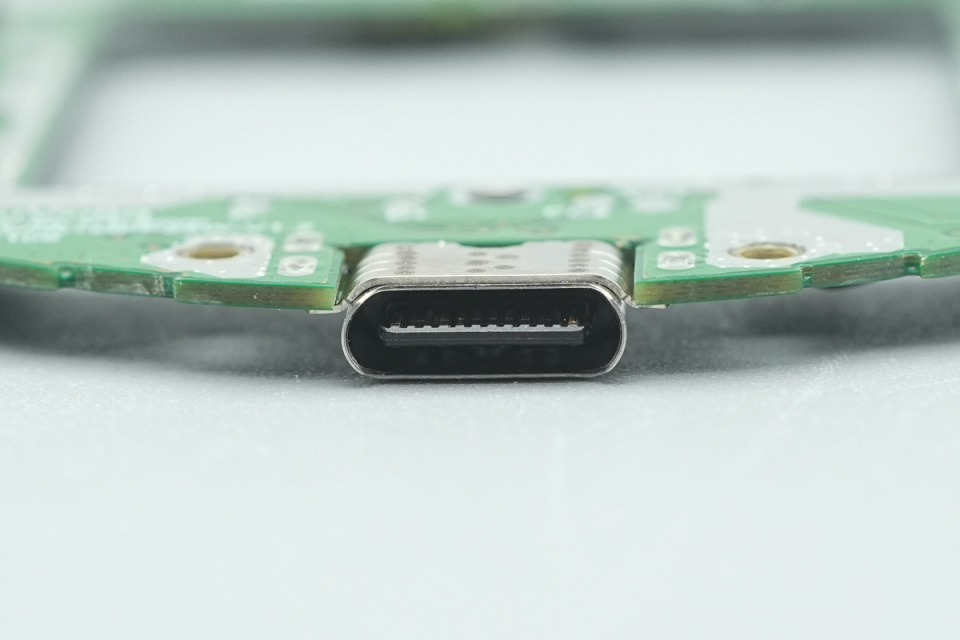

USB-C供电接口特写，沉板过孔焊接。
丝印T18的TVS用于过压保护。

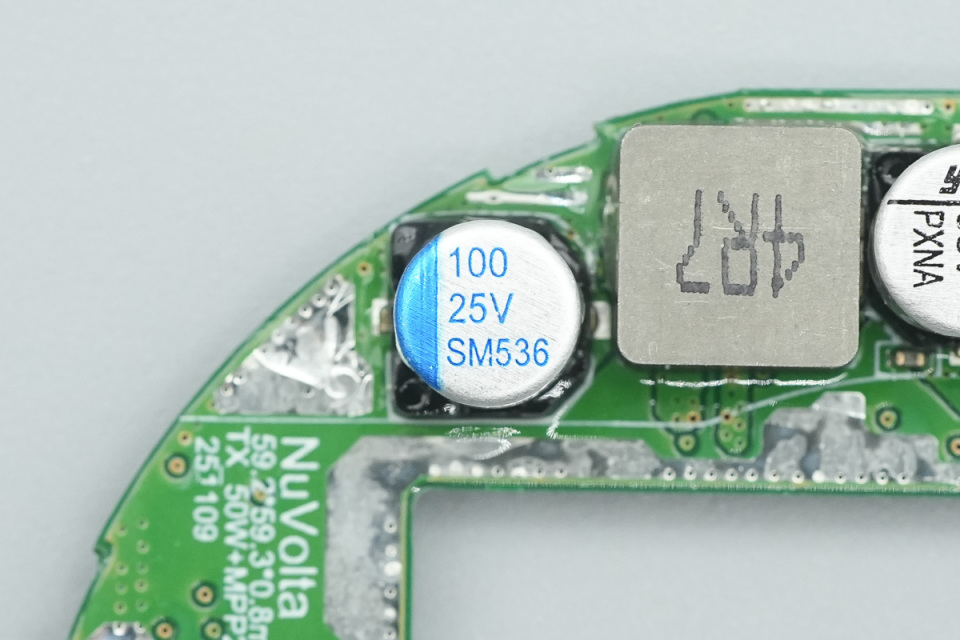

输入滤波固态电容特写，规格为25V100μF。

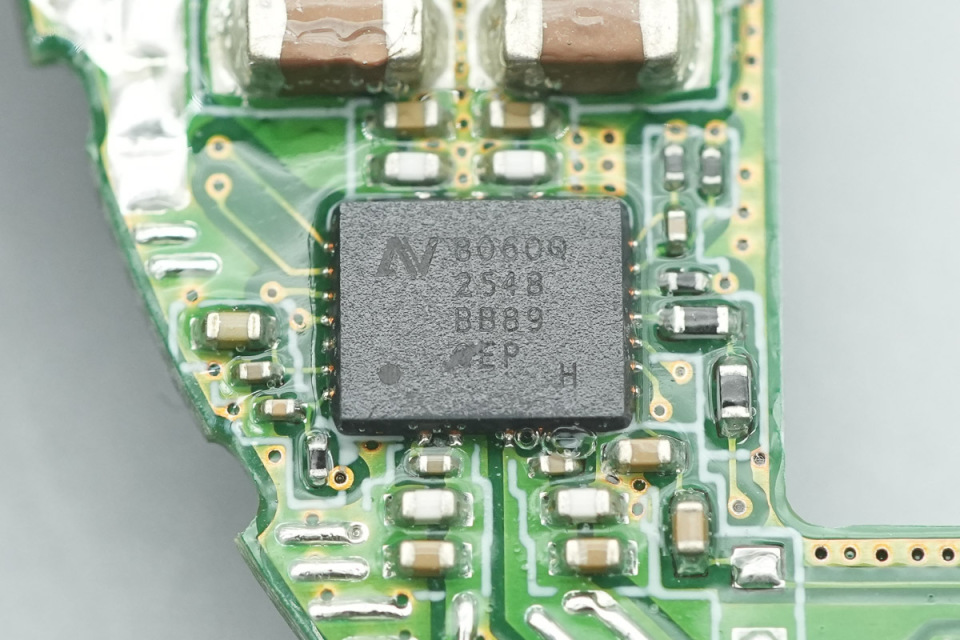

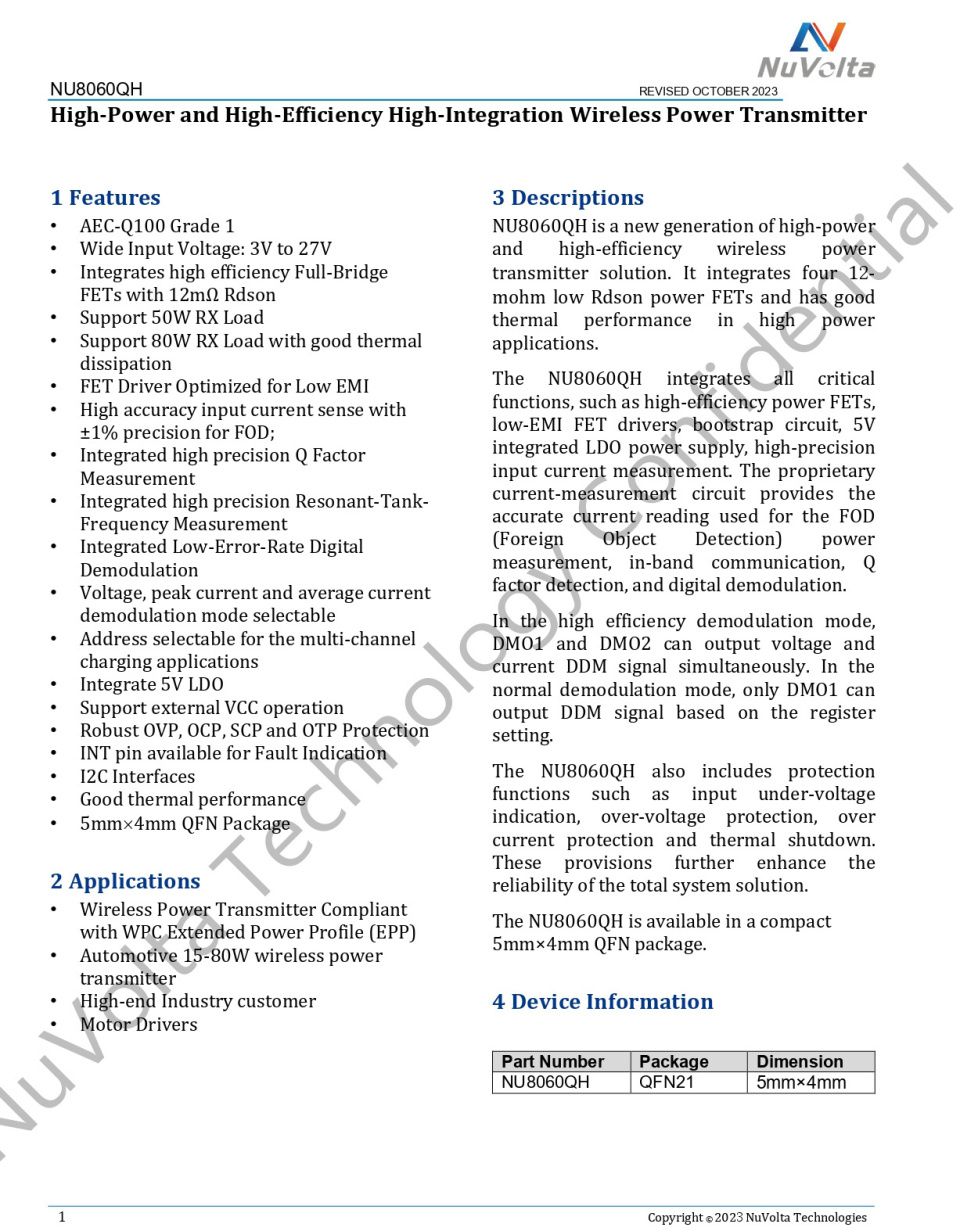

无线充电主控芯片来自伏达半导体，型号NU8060Q，这是新一代大功率、高效率无线功率发射器解决方案，芯片内部集成了四颗12mΩ低导通电阻功率MOSFET，在高功率应用场景下具备出色的散热性能。
该芯片高度集成了高效功率MOSFET、低EMI驱动器、自举电路、5V集成LDO电源以及高精度输入电流检测电路。其专有的电流检测电路可精确获取电流读数，用于异物检测功率测量、带内通信、Q因子检测以及数字解调。
在高效率解调模式下，DMO1和DMO2可同时输出电压与电流DDM信号；在普通解调模式下，则可通过寄存器配置，仅由DMO1输出DDM信号。
NU8060Q还内置了输入欠压指示、过压保护、过流保护以及过热关断等多重保护功能，进一步提升了系统方案的可靠性。芯片采用紧凑的5mm×4mm QFN封装。

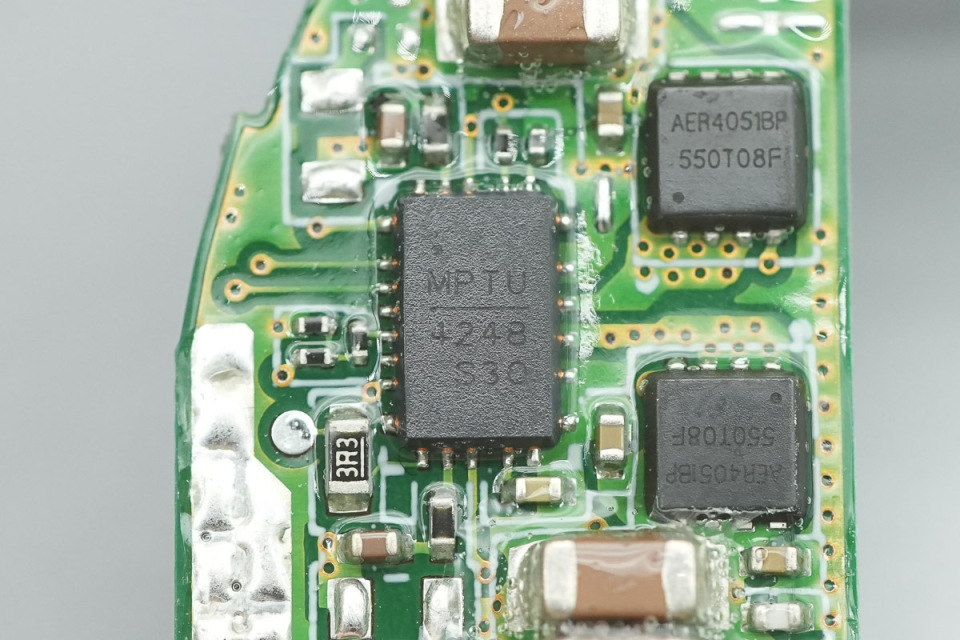

同步升降压芯片来自芯源系统，型号MP4248，是一颗内置两个下管的同步升降压变换器，内部集成外部上管驱动器，支持140W输出功率。芯片支持36V输入和输出电压，可通过I2C接口连接协议芯片，采用QFN3*5-20封装。

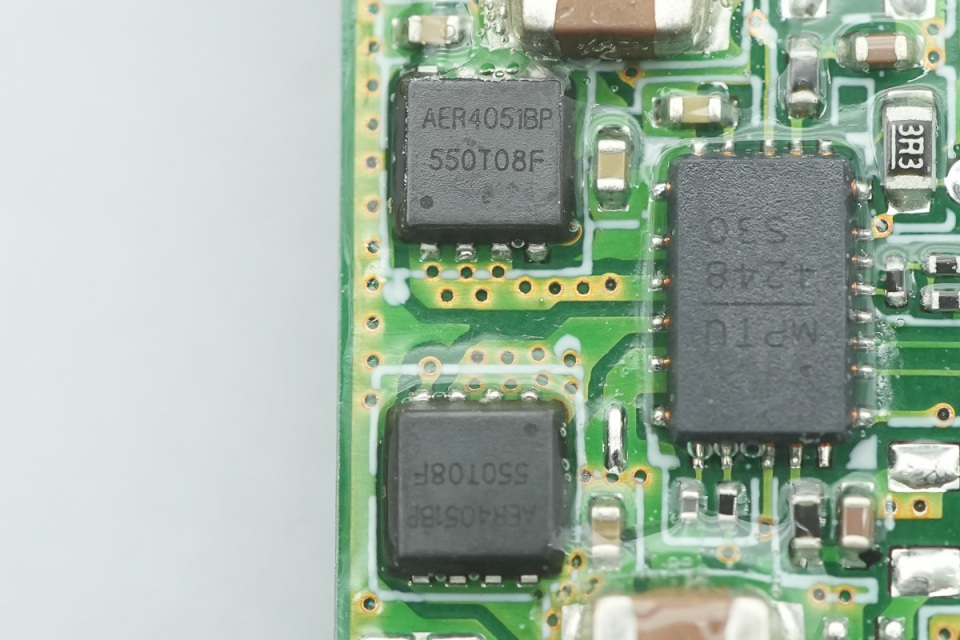

外挂的两颗同步升降压开关管来自禾纳半导体，型号AER4051BP，NMOS管，耐压40V，导阻5.1mΩ，采用PDFN3030封装。

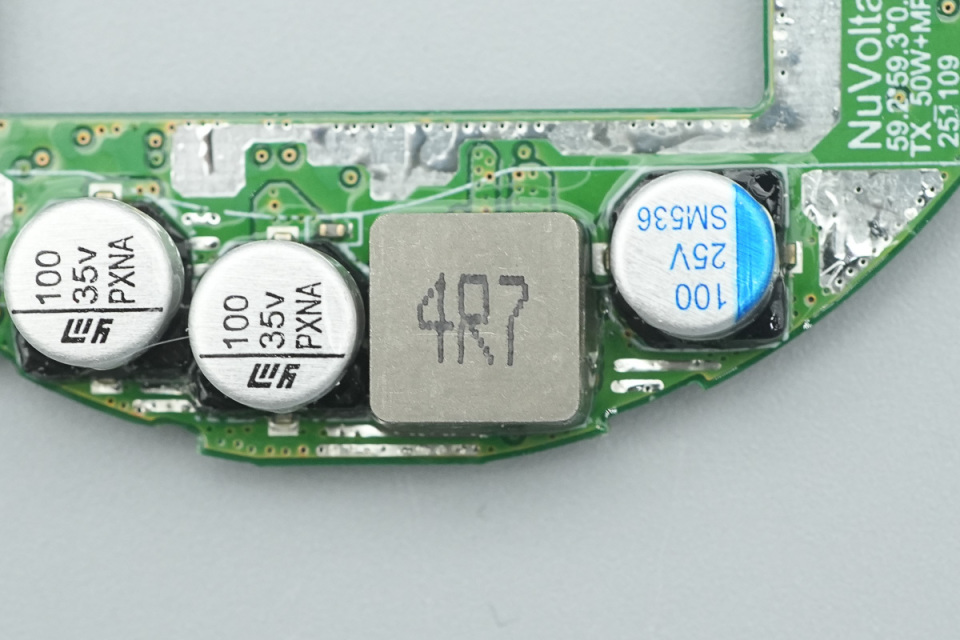

搭配使用的4.7μH合金电感特写。

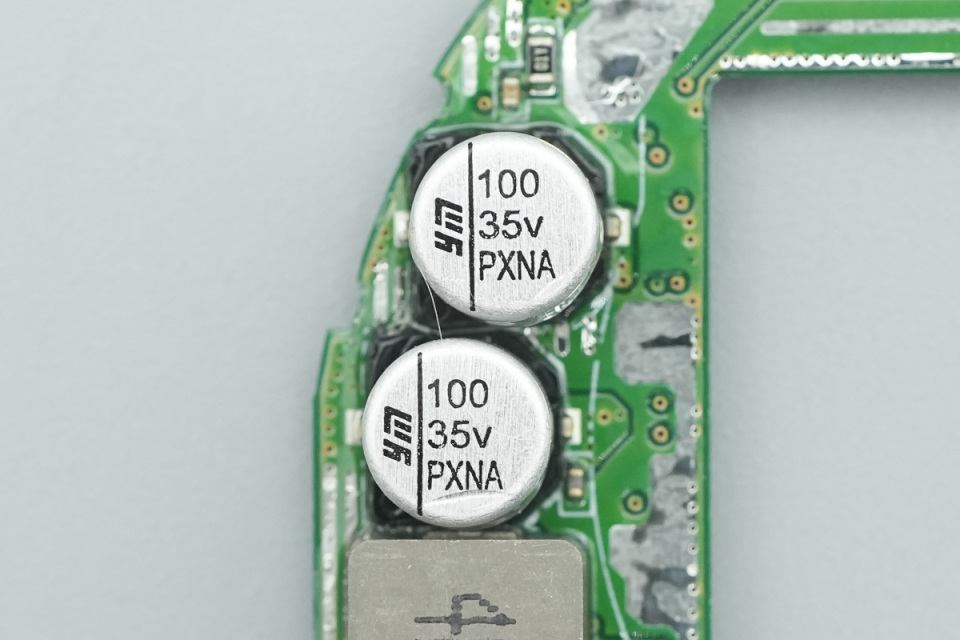

两颗升压输出滤波固态电容来自永铭，规格为35V100μF。

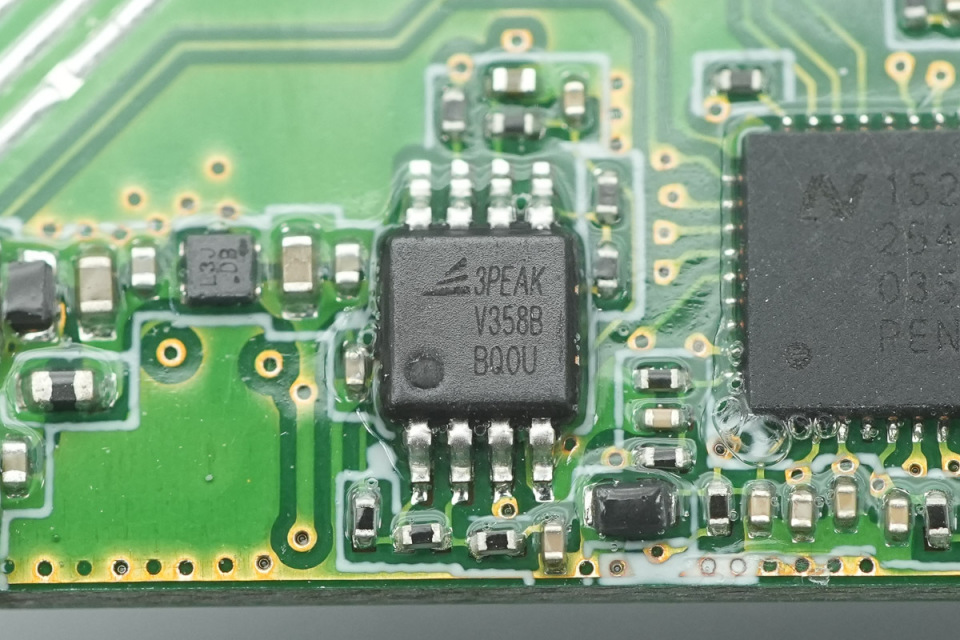

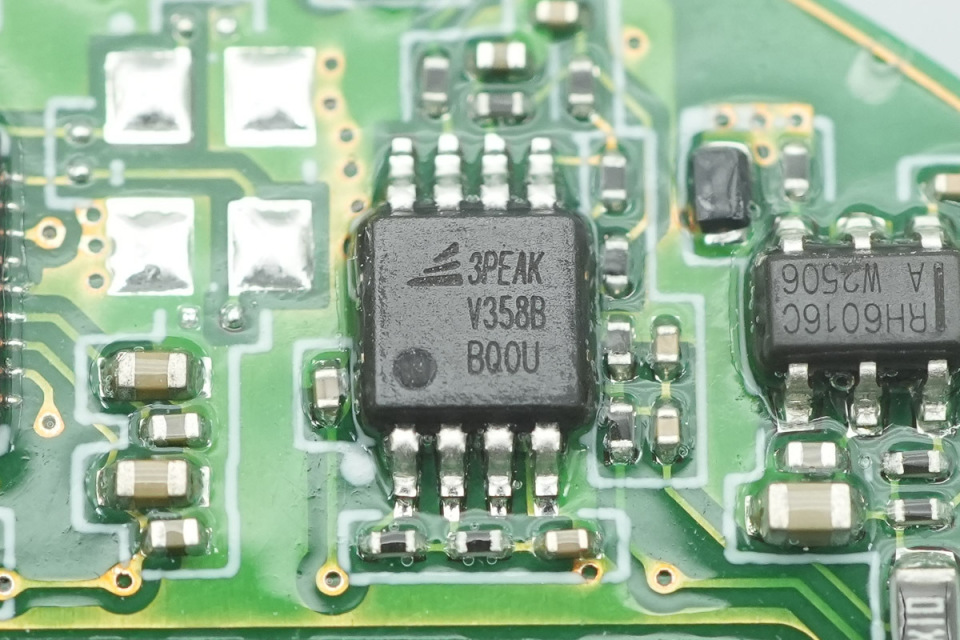

用于信号解调的双运放来自3PEAK思瑞浦，型号LMV358B，支持轨对轨输入输出，具备100mA高输出电流能力，采用MSOP-8封装。
另一颗双运放料号相同。

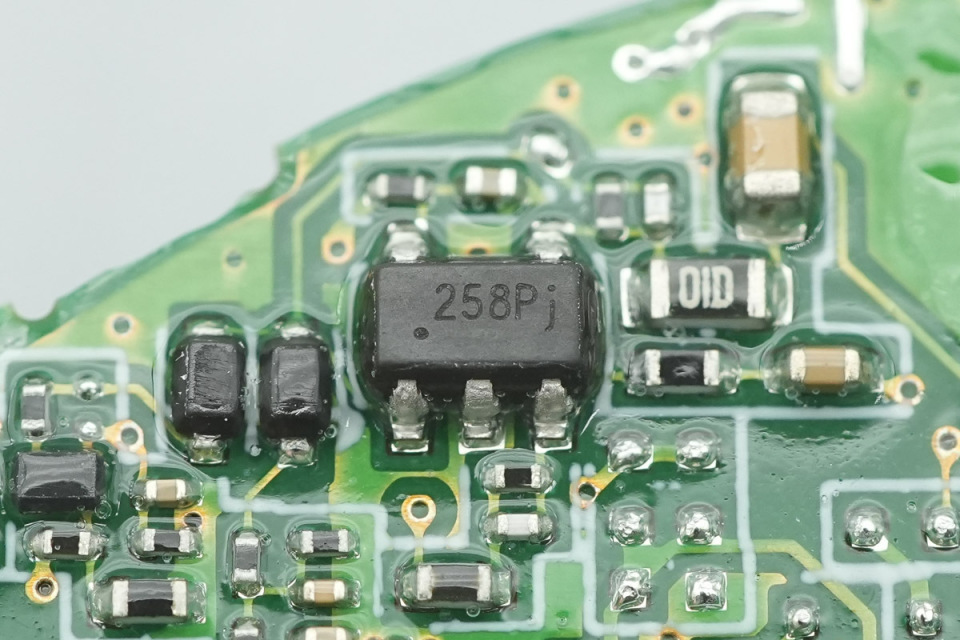

单运放同样来自思瑞浦，型号TP2581，该系列具备低失调电压、低功耗以及稳定的高频响应特性。采用3PEAK专有专利设计技术，在仅消耗每通道3mA静态电流的情况下，实现了优异的交流性能，拥有10MHz带宽、8V/μs压摆率以及100ns过载恢复时间。
TP258X 系列在音频信号范围内具有出色的 THD+N 性能，是电机控制和音频放大应用的理想选择。

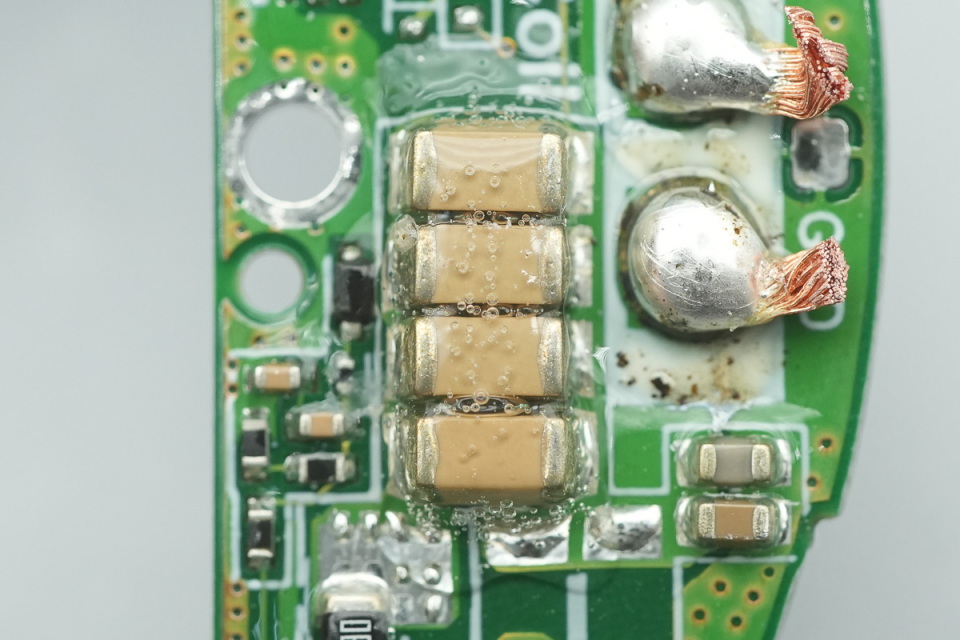

NPO谐振电容特写。

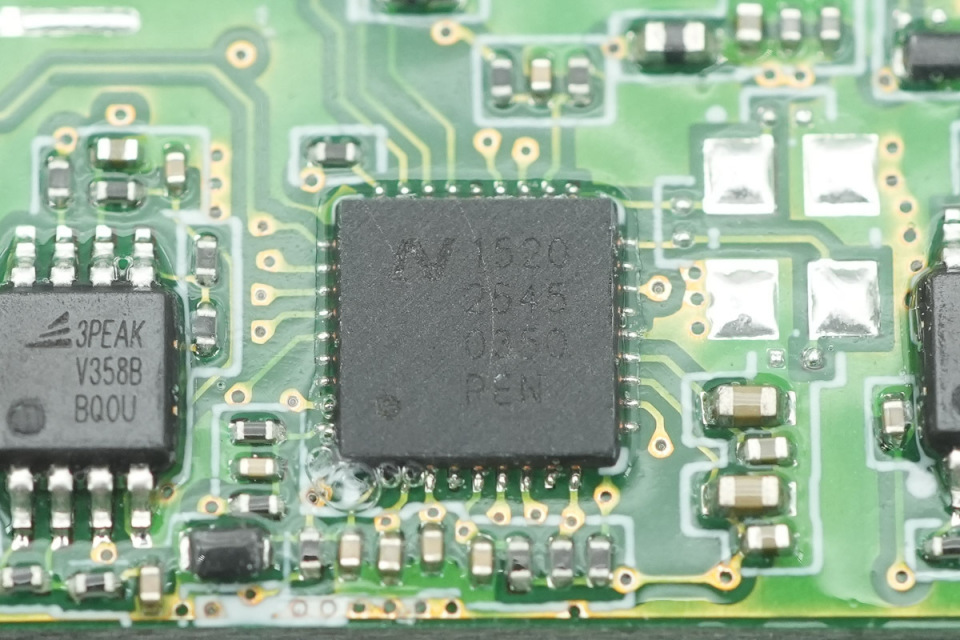

协议芯片来自伏达半导体，型号NU1520，芯片内部集成32位MCU，主频为36MHz，集成128KB FLASH和8KB SRAM，具备无线充电驱动信号输出，芯片内置11通道低速ADC和单通道高速ADC，内部集成1.5V LDO。
NU1520支持2.5-5.5V工作电压，具备I2C主从接口，具备两个UART接口，支持PD3.1快充协议，并支持BC1.2、UFCS、QC3.0、SCP/FCP和AFC快充协议，具备过热关闭保护，采用QFN36封装。

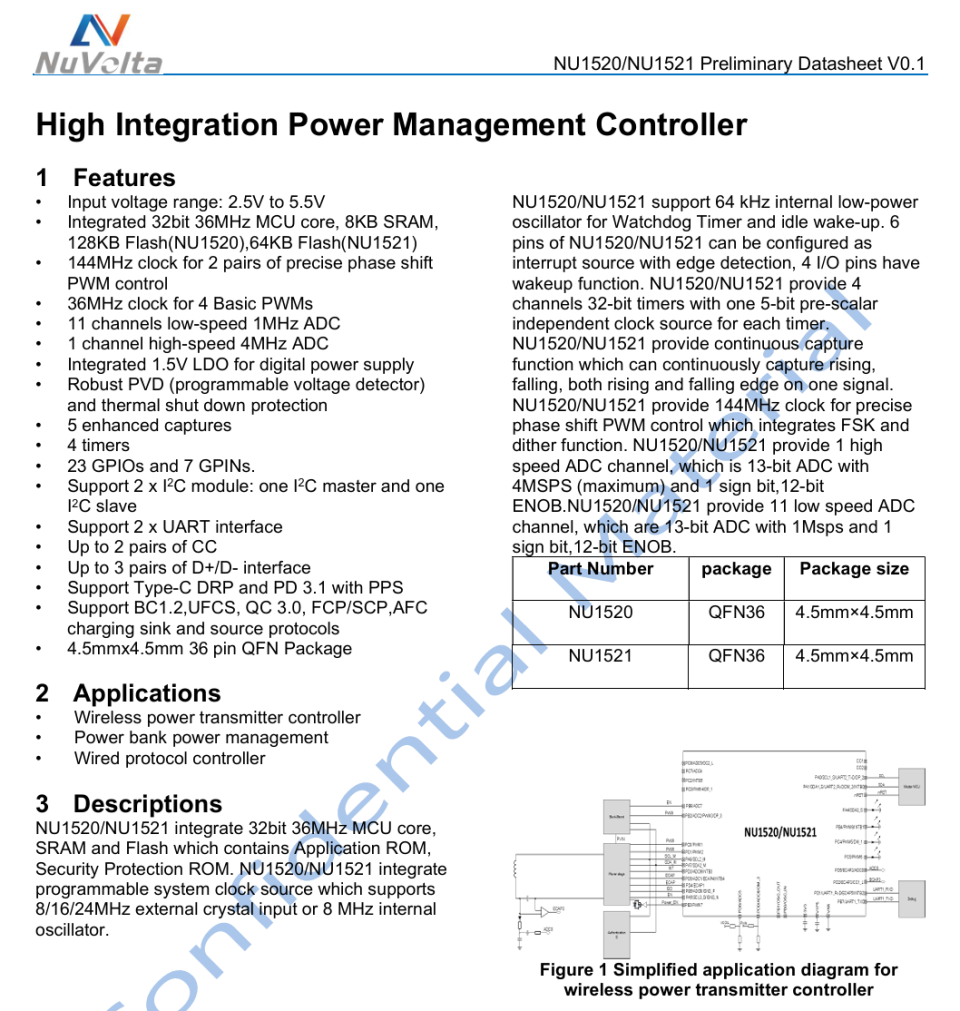

伏达半导体 NU1520 资料信息。

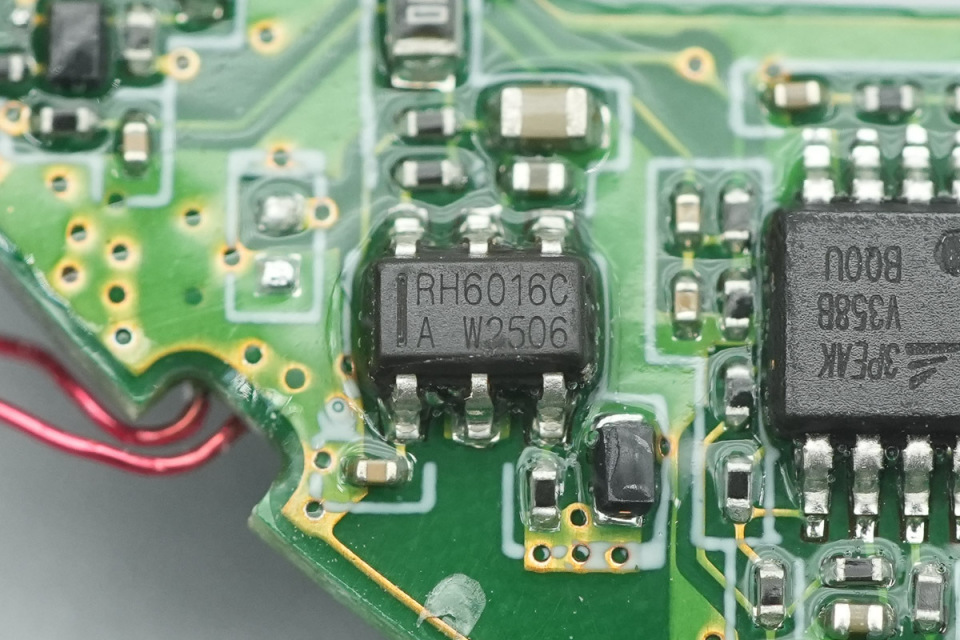

用于检测触摸操作的芯片来自Ronghe融和微，型号RH6016C，这是一颗内置稳压模块的单通道电容触摸感应芯片，内置高精度稳压，上电复位和低压复位，硬件去抖动等抗干扰措施。

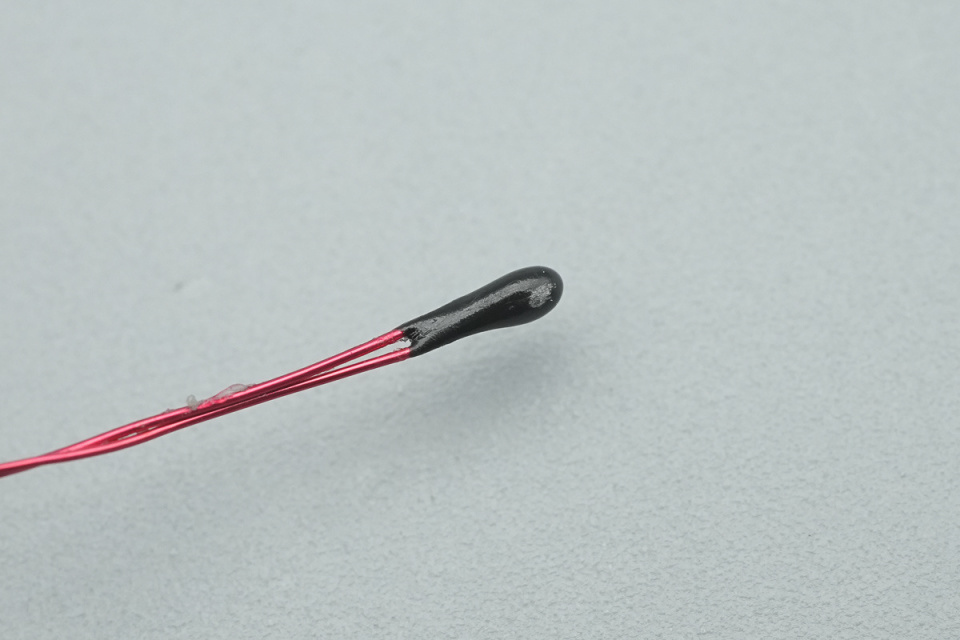

热敏电阻特写。
指示灯特写。
分别降压为制冷片和离心散热风扇供电的同步降压转换器都是采用芯洲科技的SCT2330C，这是一颗3.8-28V输入电压，3A输出电流的同步降压转换器，芯片内部集成开关管，支持输出过电压保护和过热保护，采用TSOT23-6L封装。

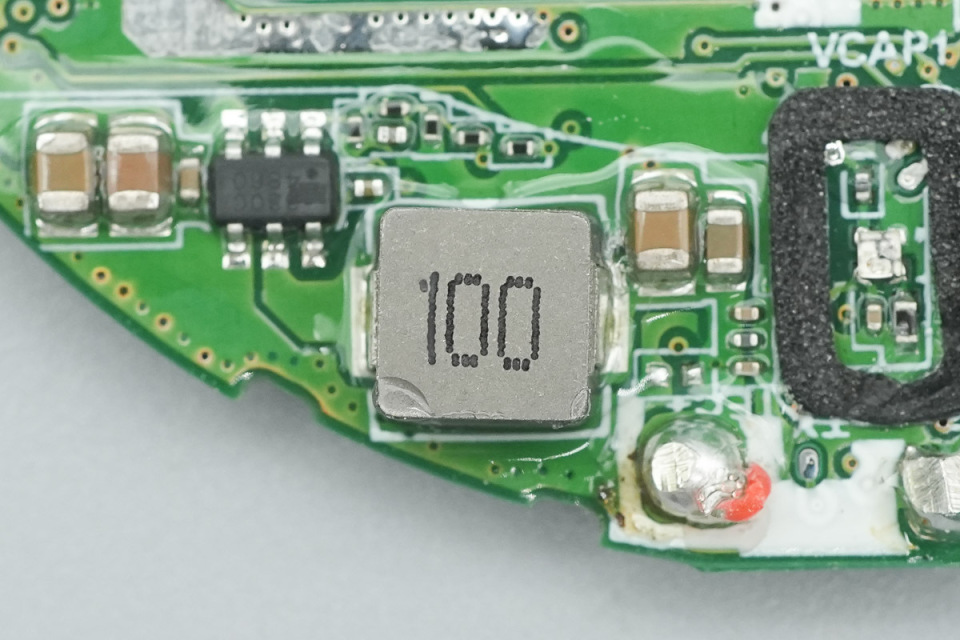

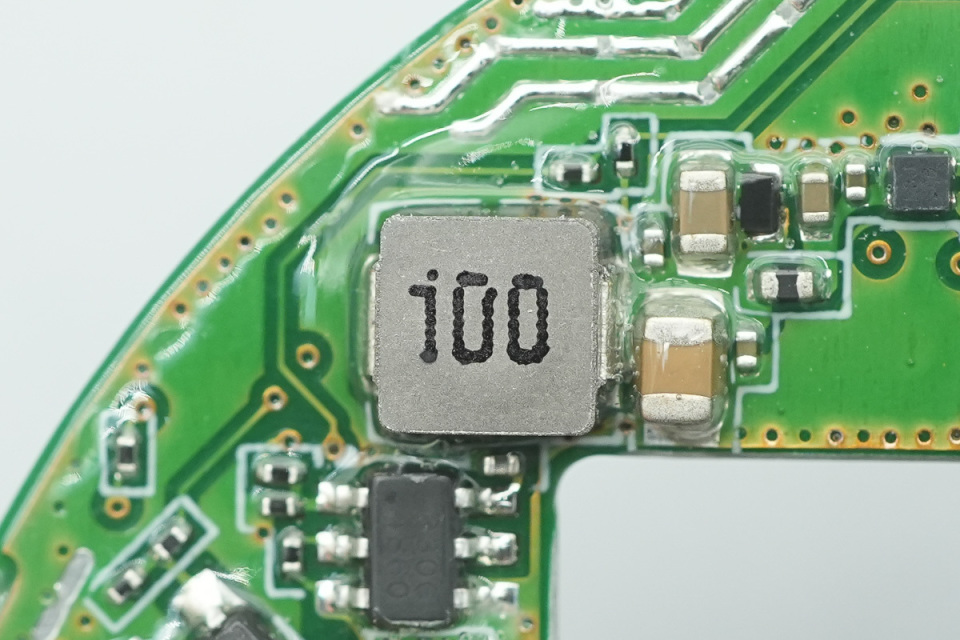

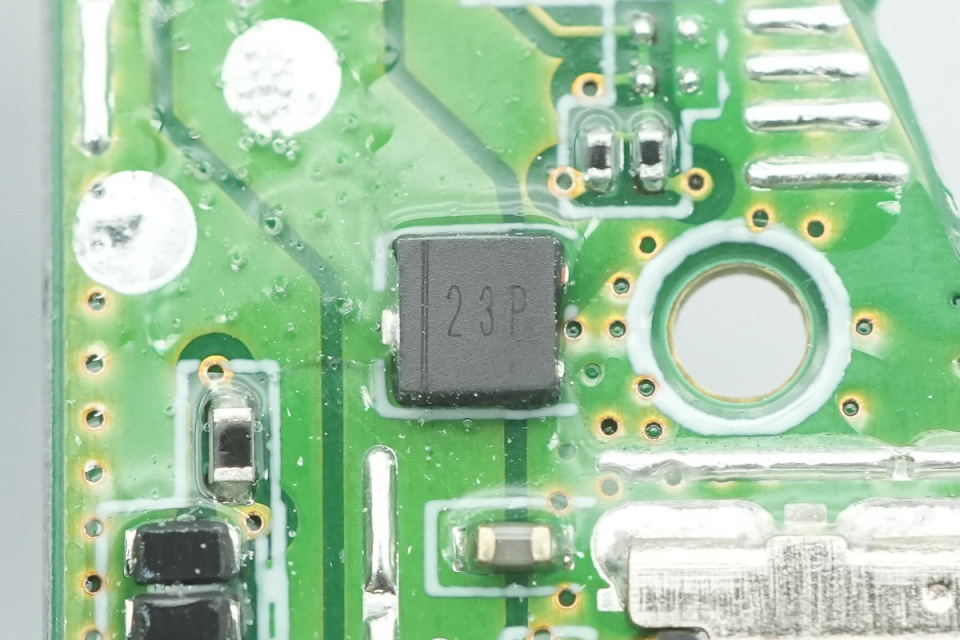

搭配的降压电感特写。

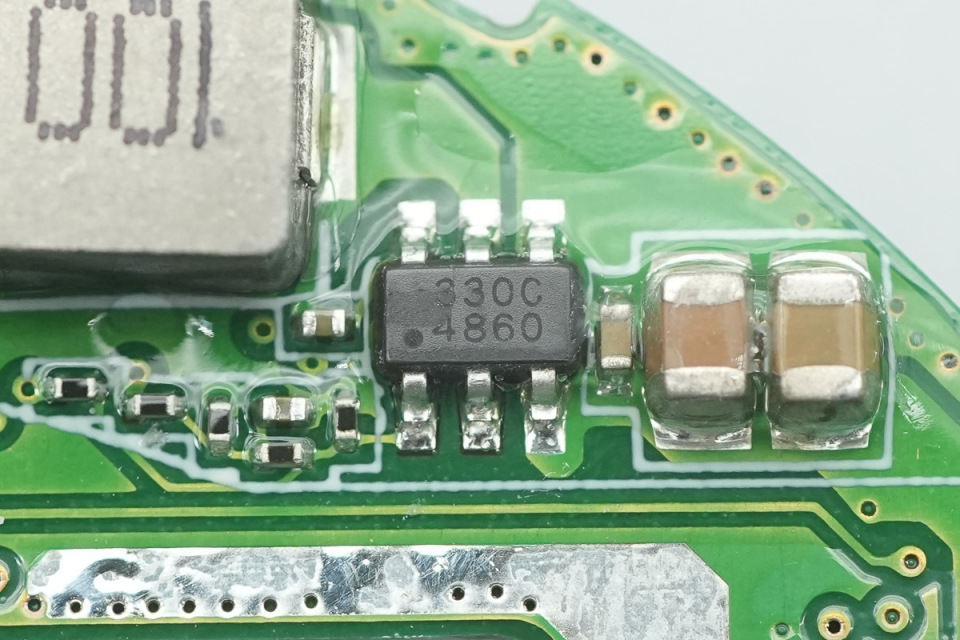

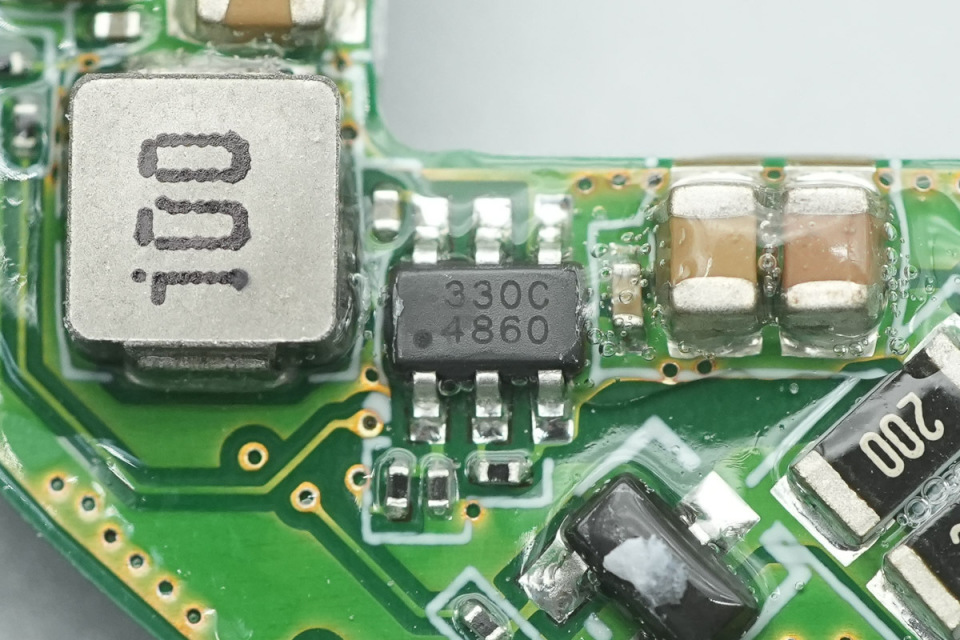

另一路降压电路的芯洲科技SCT2330C同步降压转换器特写。
搭配的降压电感特写。

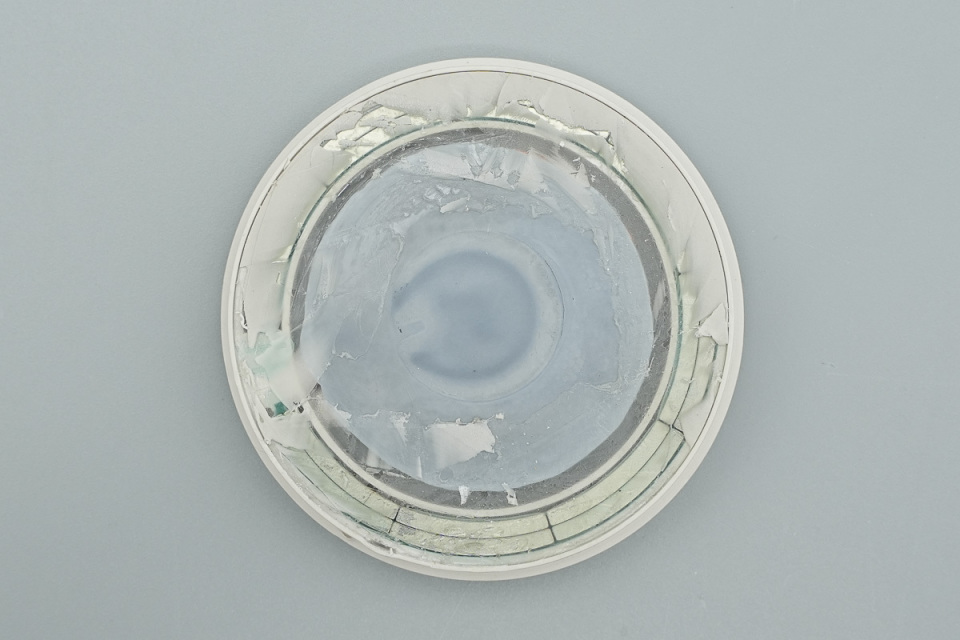

将硅胶垫撕掉，磁吸无线充电线圈模组正面内部打胶水保护。

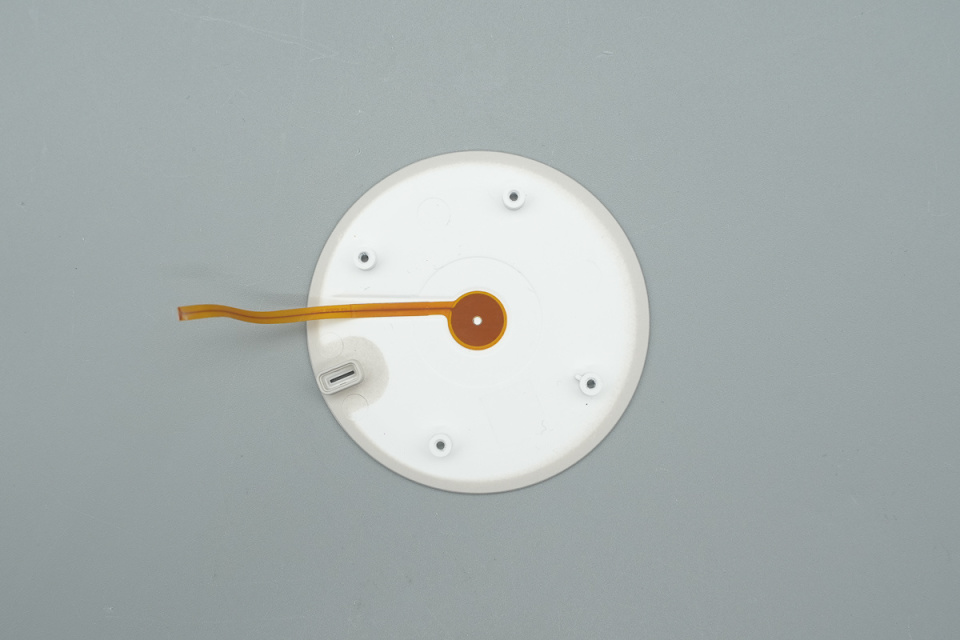

触控按键贴在顶部盖板中心。

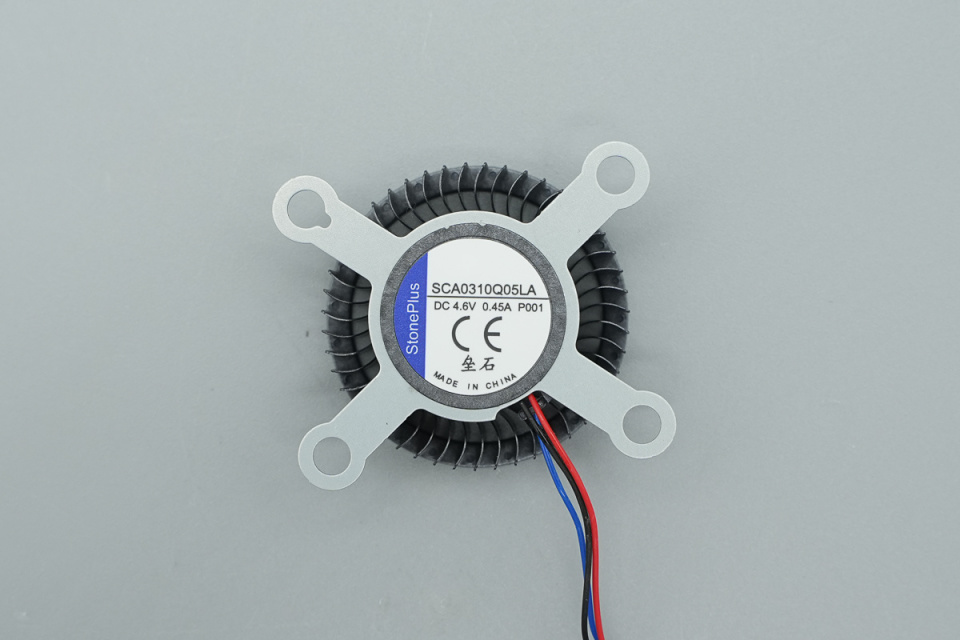

离心散热风扇来自垒石，型号SCA0310Q05LA，规格为4.6V 0.45A。

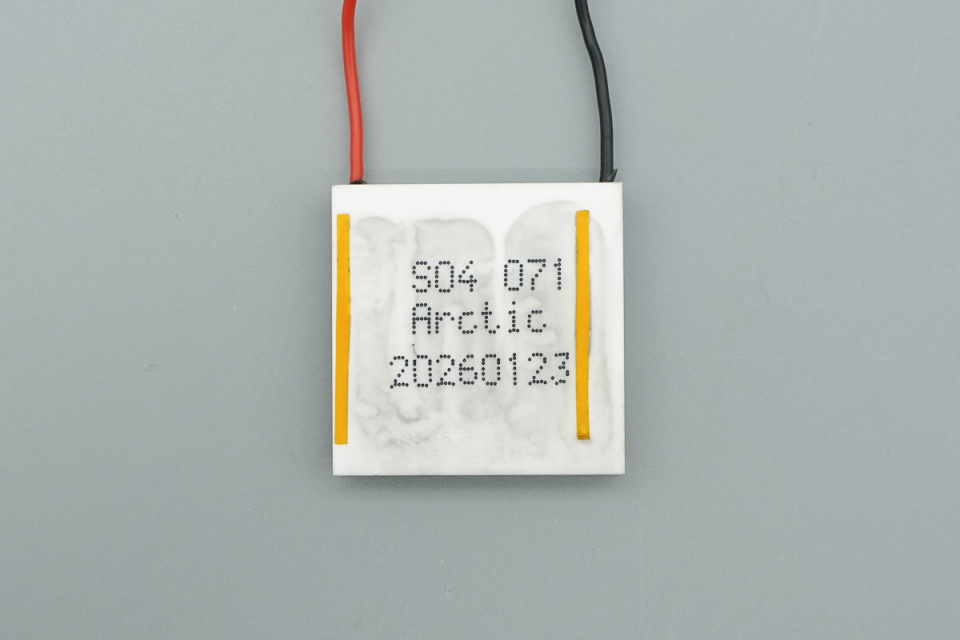

制冷片正面丝印特写，生产日期为2026年1月23日。

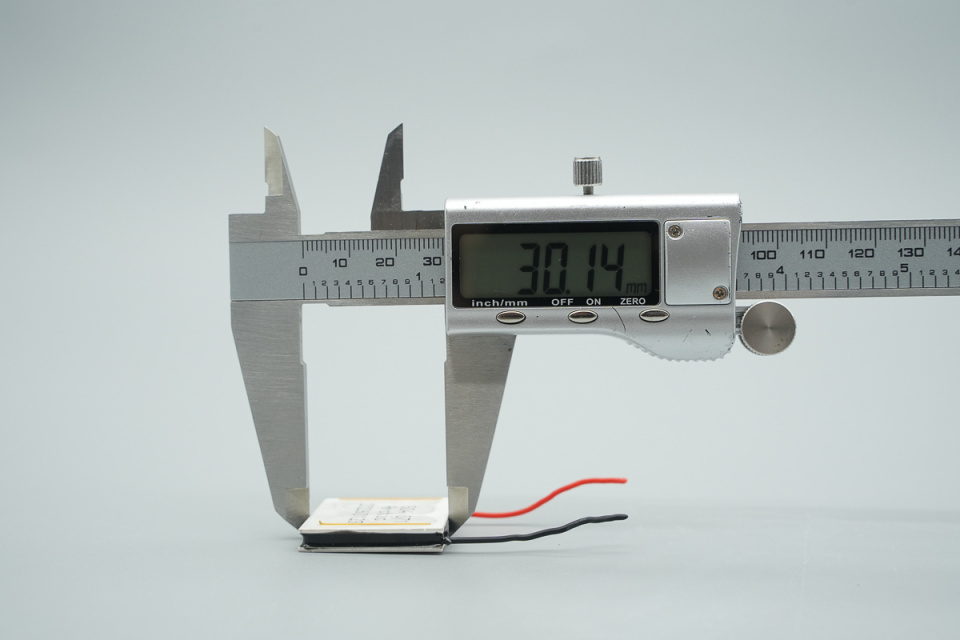

测得制冷片长度为30.14mm。

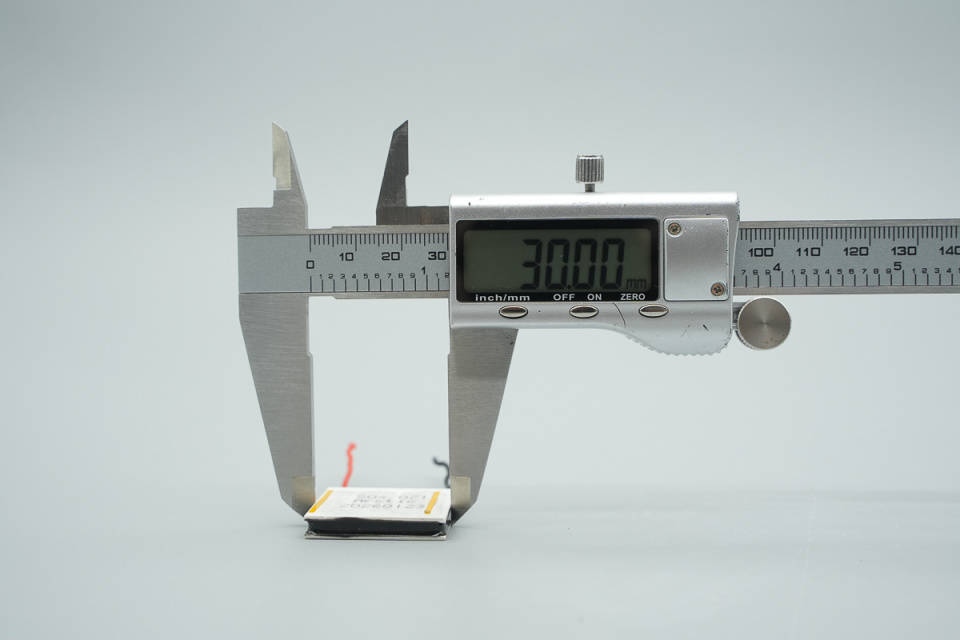

宽度为30mm。

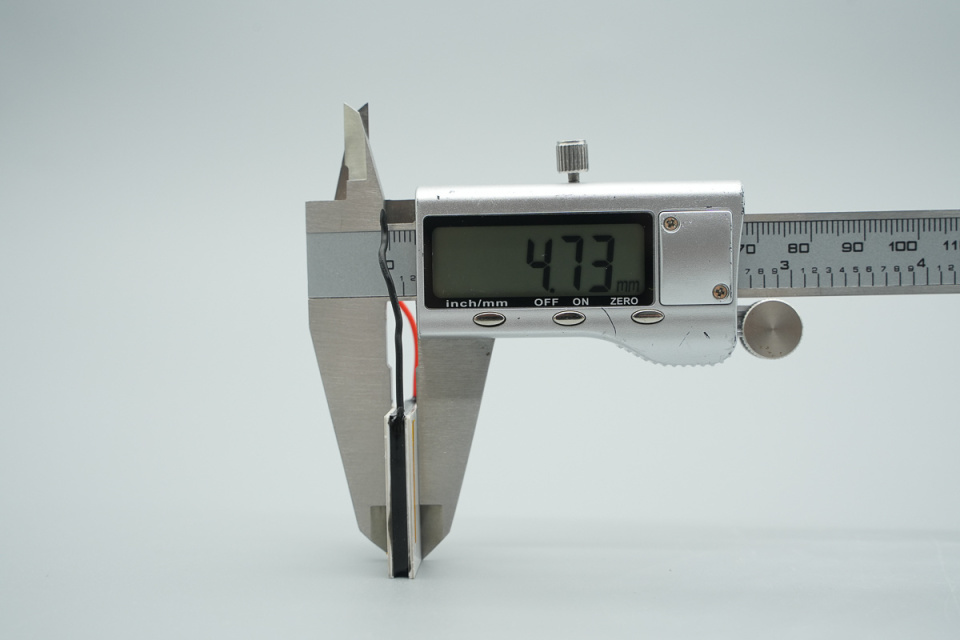

厚度为4.73mm。

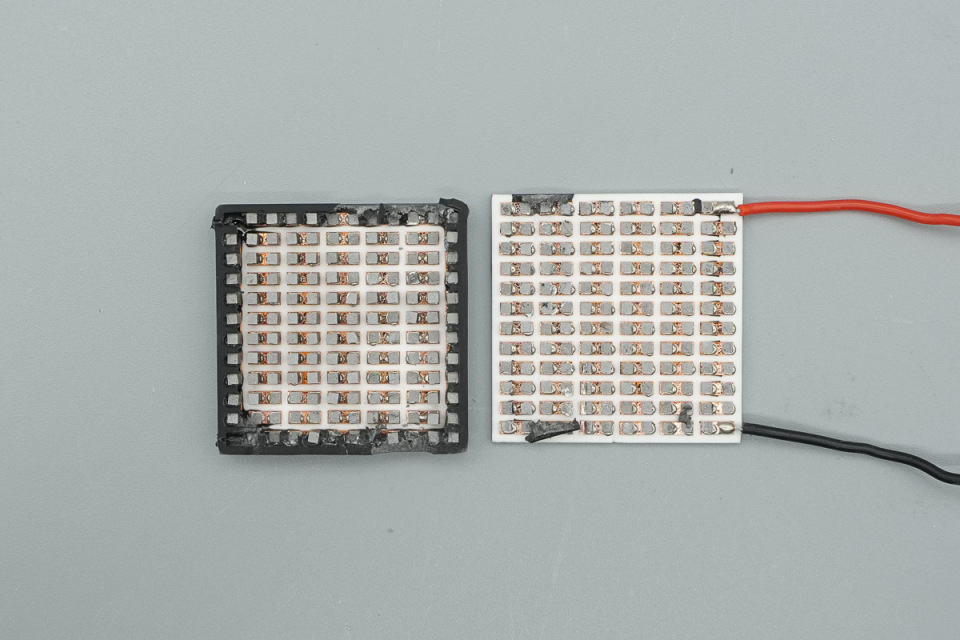

TEC制冷片拆开一览。

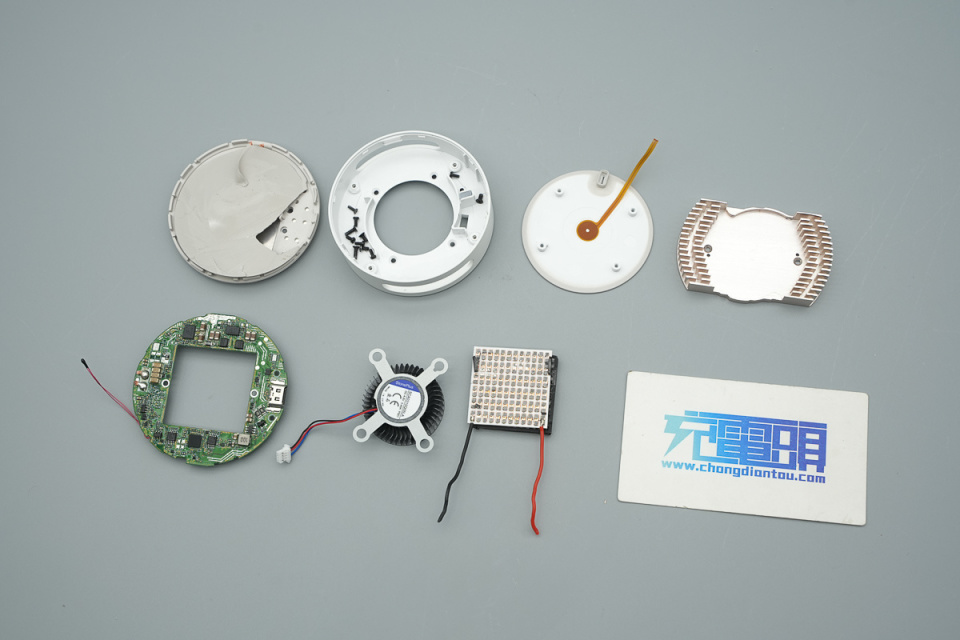

全部拆解一览，来张全家福。
充电头网拆解总结

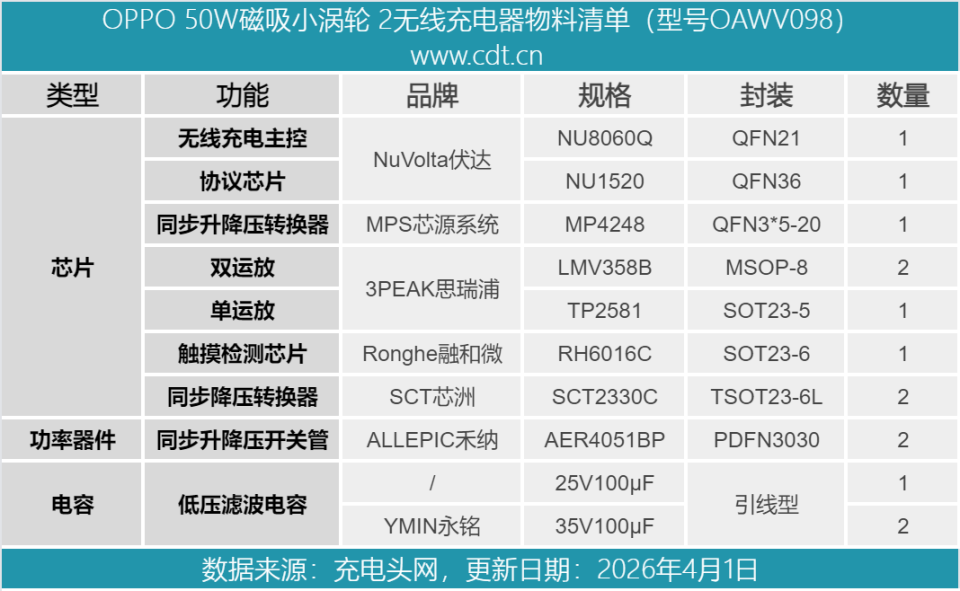

最后附上OPPO磁吸小涡轮 2 AIRVOOC 50W无线充电器的核心器件清单，方便大家查阅。
OPPO磁吸小涡轮 2 AIRVOOC 50W无线充电器在初代产品基础上实现了功能与体验的双重进阶。新增的三种工作模式搭配触控切换，让用户可根据不同场景灵活选择充电与散热的优先级，随机附带的 360° 桌面支架则进一步拓展了使用场景。
整体来看，产品不仅延续了前代便携与大功率的优势，更通过多模式切换、触控交互、桌面支架等创新设计，将无线充电的灵活性与人性化提升到了新的高度，为用户带来了更加从容的充电体验。
充电头网通过拆解了解到，产品内部采用了伏达半导体NU8060Q无线充电主控芯片，配合芯源系统MP4248同步升降压转换器，构成高效稳定的功率传输架构。协议部分由伏达NU1520 负责，支持PD3.1、UFCS、QC3.0等多协议取电。
制冷与散热系统分别由两颗芯洲科技SCT2330C同步降压转换器独立供电，搭配垒石离心风扇与TEC制冷片，实现精准控温。整机在PCB布局、散热设计、芯片防护等方面均保持了 OPPO 一贯的高水准。
