拆解报告:小米10000mAh新国标磁吸支架充电宝2026版

前言

本次充电头网为大家带来的这款小米10000mAh磁吸支架充电宝2026版,相较于老款,本次更新能满足15项3C移动电源新规测试,可通过小米提供的网页链接快速查询产品健康状态。

该产品采用柔和的马卡龙浅蓝亲肤材质,手感细腻温润。同时将强力磁吸、多角度折叠支架、L型自带线集成一身,精准击中了用户在户外出行、横屏游戏及桌面观影等多元化场景下的使用痛点。

在输出性能方面,该产品支持33W的有线输出与30W的有线输入,无线充电则支持15W峰值输出,可支持多设备同时充电。

下面,充电头网就带大家深入拆解这款小米新国标移动电源,看看其内部用料与做工究竟如何。

小米10000mAh磁吸支架充电宝2026版外观

 该图片可能由AI生成图片

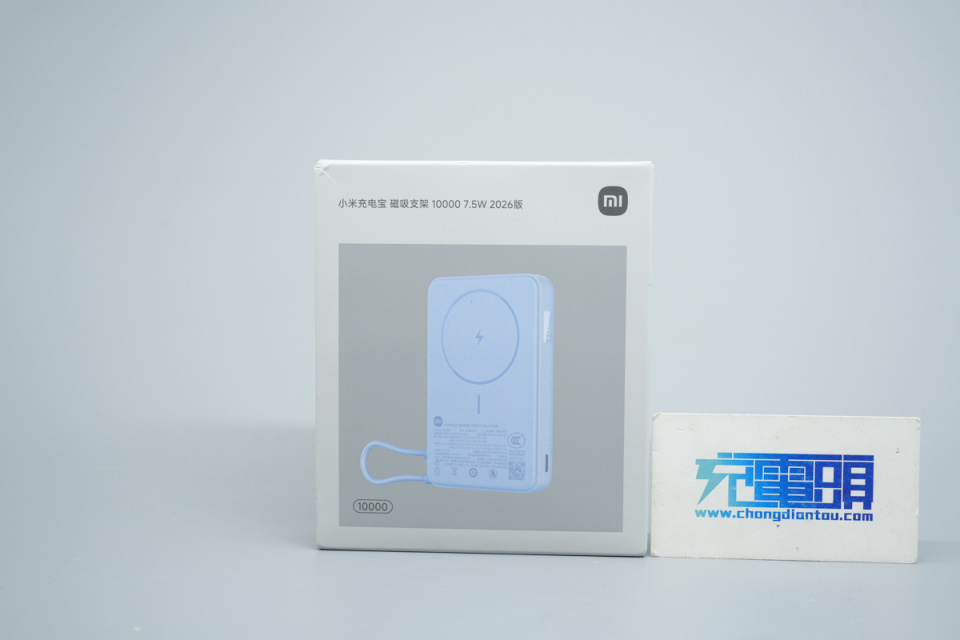

产品包装盒正面采用简约白底设计,印有产品名称小米充电宝磁吸支架10000 7.5W 2026版及产品正面概念图。


包装盒背面,印有详细的产品规格参数、生产厂及警告信息等。

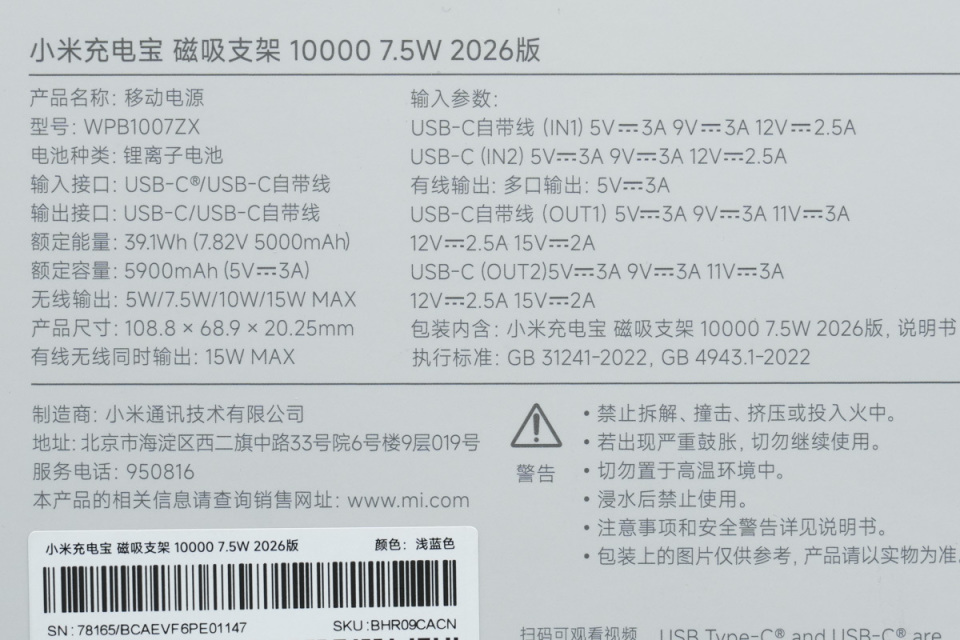

放大包装盒背面参数如下:

产品名称:移动电源

型号:WPB1007ZX

电池种类:锂离子电池

输入接口:USB-C/USB-C自带线

输出接口:USB-C/USB-C自带线

额定能量:39.1Wh(7.82V 5000mAh)

额定容量:5900mAh(5V-3A)

无线输出:5W/7.5W/10W/15W MAX

产品尺寸:108.8x68.9x20.25mm

有线无线同时输出:15W MAX

输入参数:

USB-C自带线(IN1) 5V3A 9V3A 12V2.5A

USB-C (IN2) 5V3A 9V3A 12V2.5A

有线输出:

多口输出:5V一3A

USB-C自带线(OUT1) 5V3A 9V3A 11V3A 12V2.5A 15V2A

USB-C (OUT2) 5V3A 9V3A 11V3A 12V2.5A 15V2A

执行标准:GB31241-2022,GB 4943.1-2022

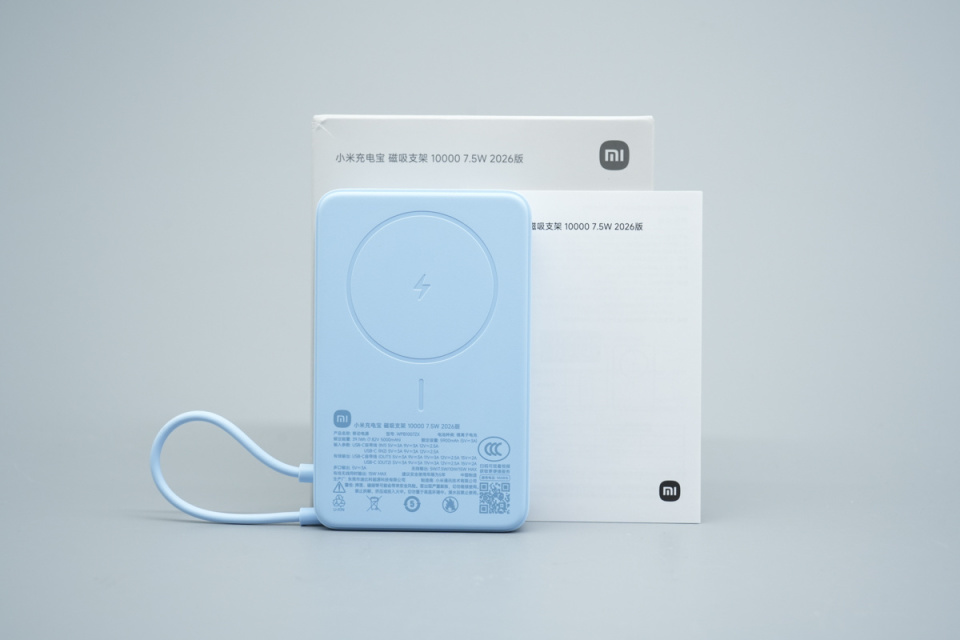

拆开包装,内含小米磁吸支架充电宝本体以及一份使用说明书。

 该图片可能由AI生成图片

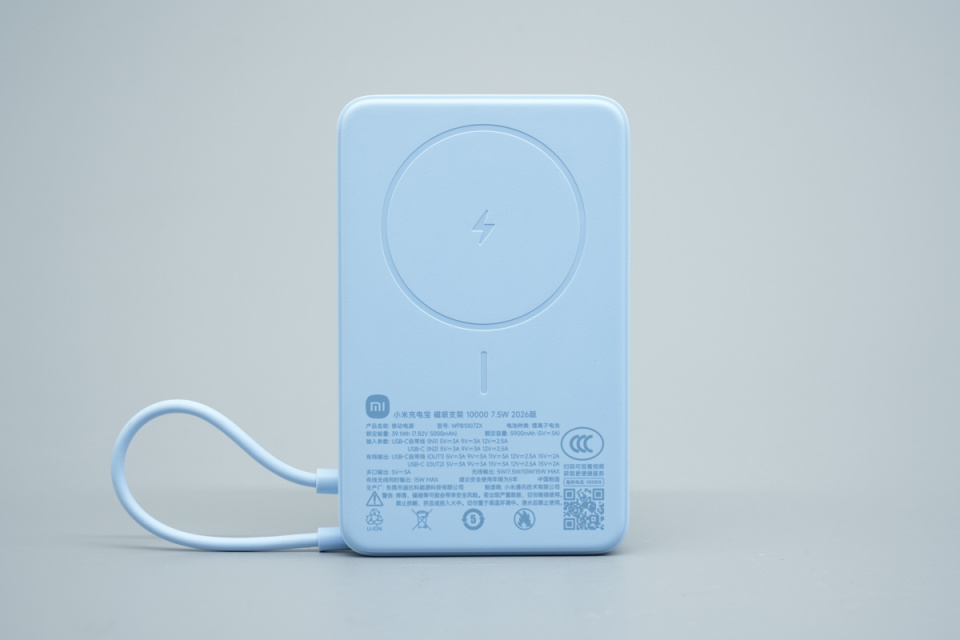

充电宝整体采用清新的浅蓝色亲肤材质,正面磁吸无线充部分印有闪电标志指示无线充电区域,底部左侧自带一根同色系柔韧的USB-C线缆。

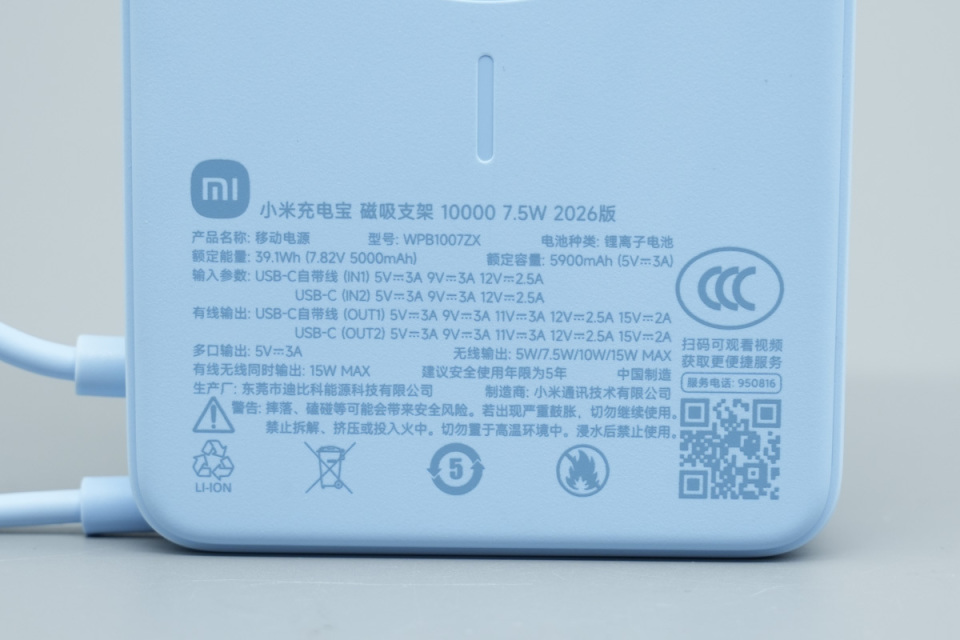

底部丝印参数特写:

产品名称:移动电源

型号:WPB1007ZX

电池种类:锂离子电池

额定能量:39.1Wh(7.82V 5000mAh)

额定容量:5900mAh(5V3A)

输入参数:

USB-C自带线(IN1) 5V3A 9V3A 12V2.5A

USB-C (IN2) 5V.3A 9V3A 12V2.5A

有线输出:

USB-C自带线(OUT1) 5V3A 9V3A 11V3A 12V2.5A 15V2A

USB-C (OUT2) 5V-3A 9V3A 11V3A 12V2.5A 15V2A

无线输出:

5W/7.5W/10W/15W MAX

多口输出:5V3A有线无线

同时输出:15W MAX

该产品通过了3C认证

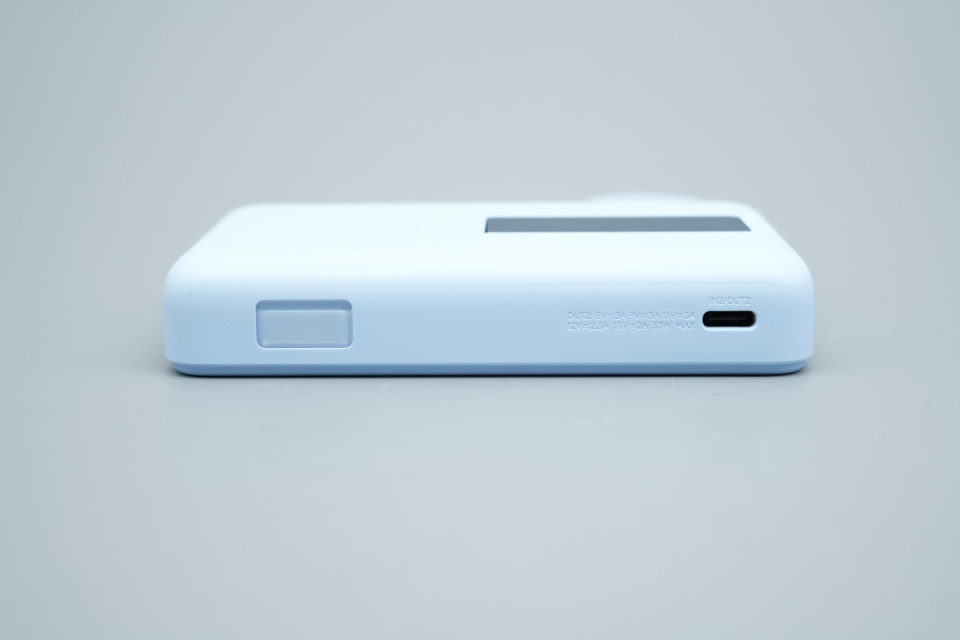

充电宝侧面展示,设有一个隐藏式数显屏窗口以及一个USB-C接口。

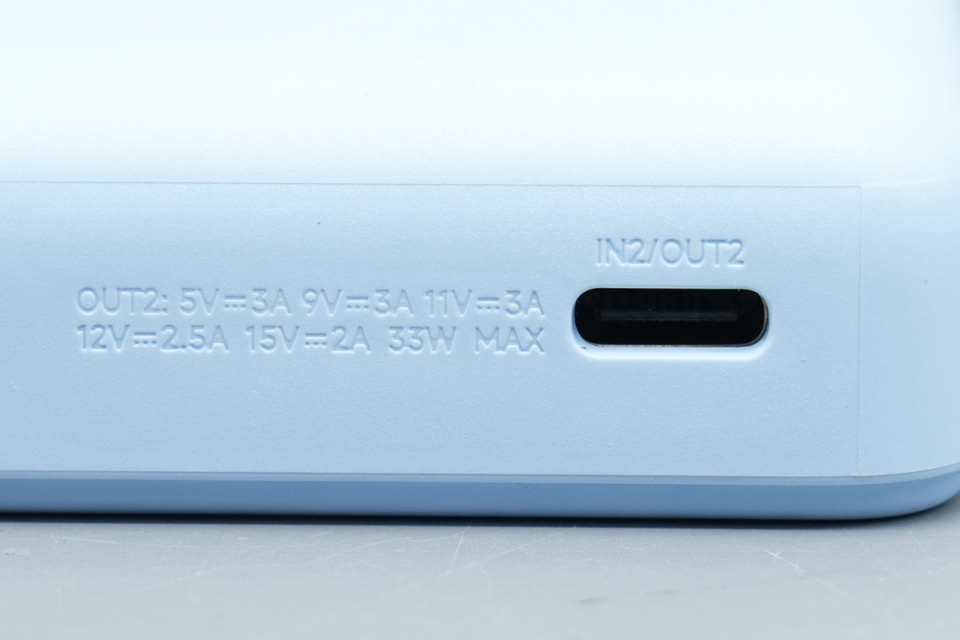

机身USB-C接口旁侧丝印标明该口最高支持33W充放电。

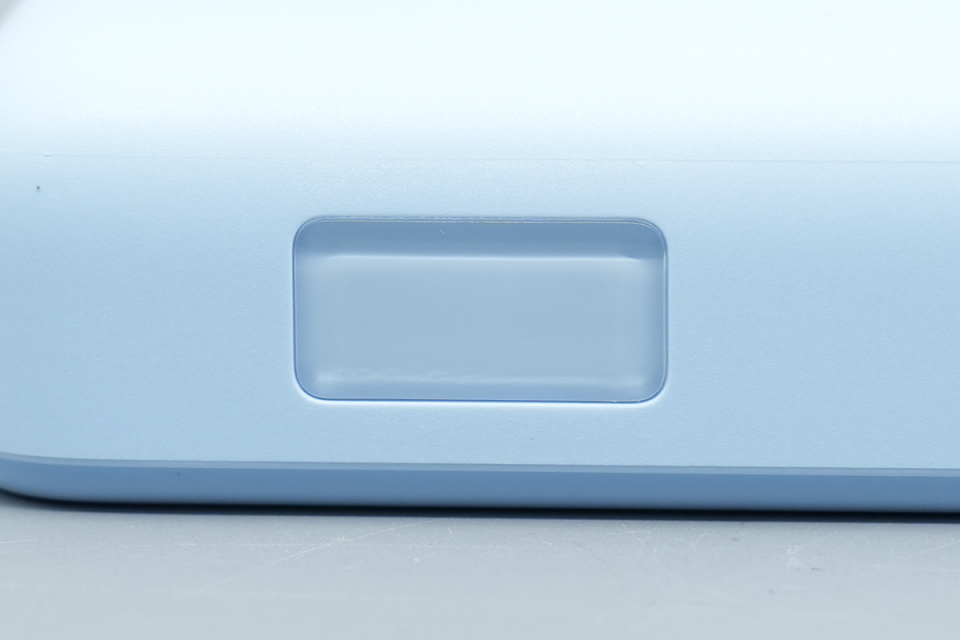

隐藏式LED数显屏区域特写,表面覆盖半透明保护壳。

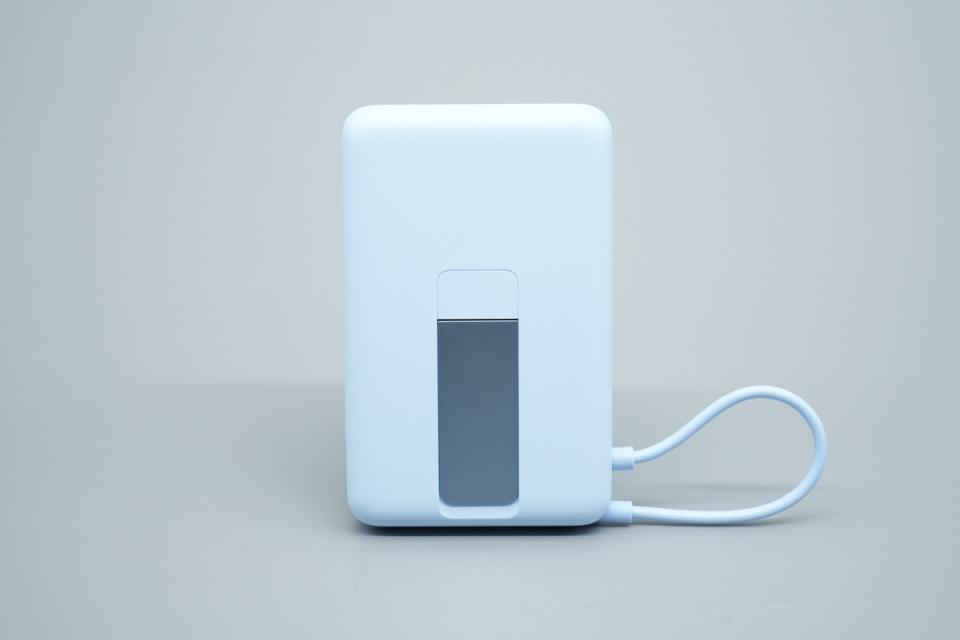

充电宝背面展示,中间嵌有一块深灰色的金属质感折叠支架。

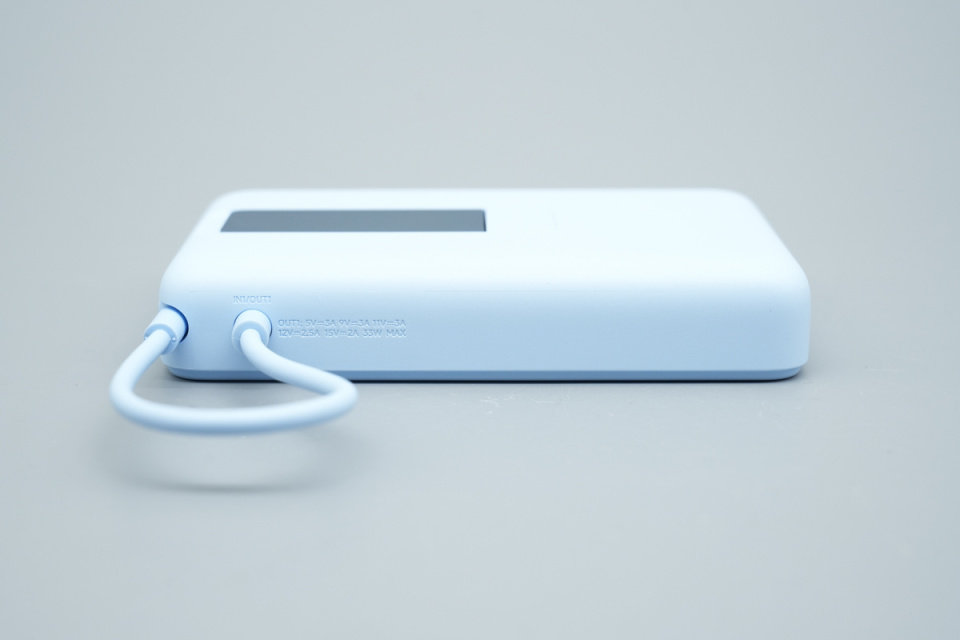

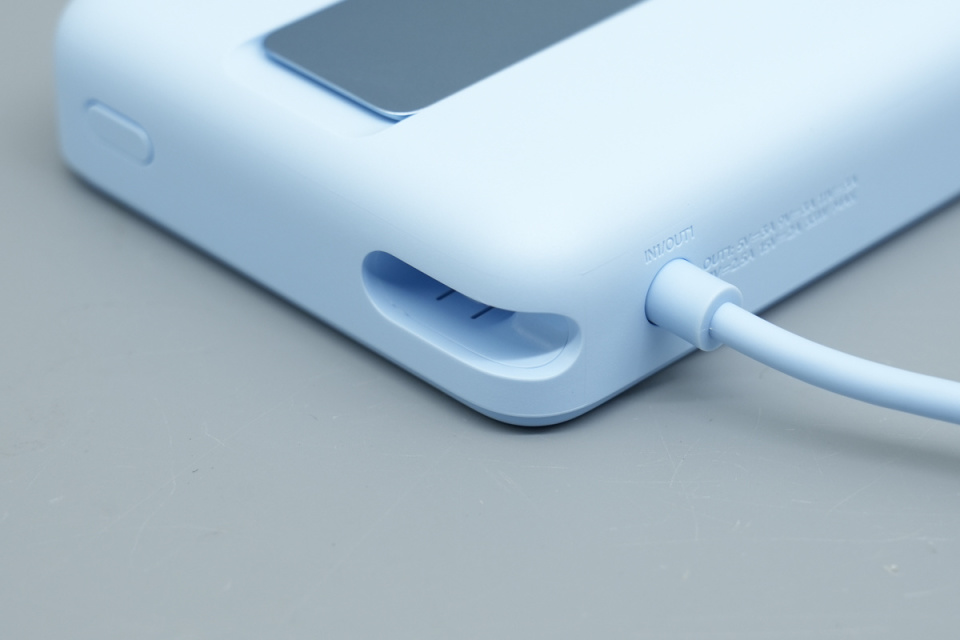

充电宝另一侧面可见自带线的出线口设计,自带线参数丝印显示同样支持最高33W功率。


充电宝底部设有一枚电源按键,按压反馈清晰。

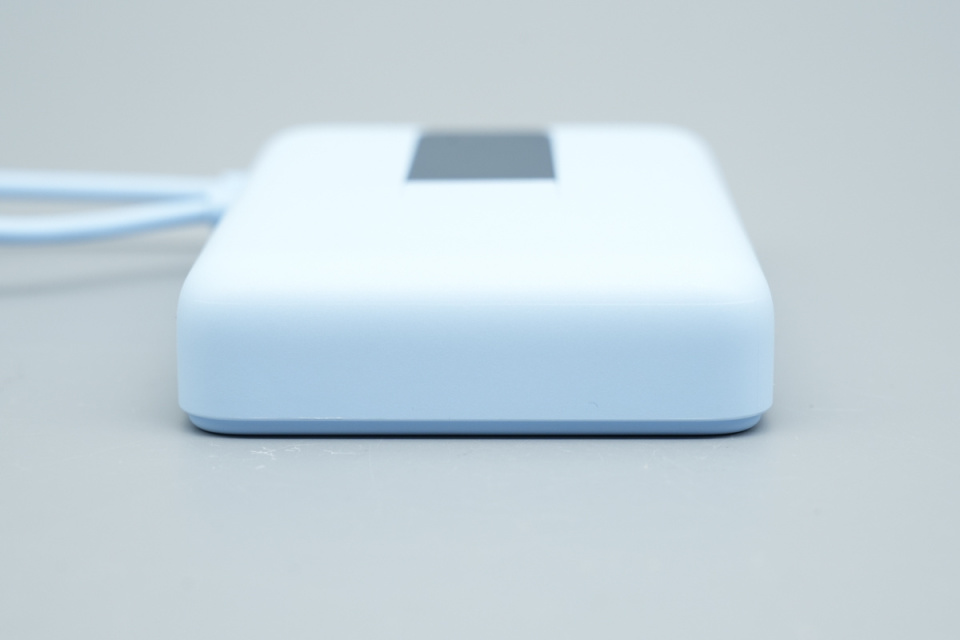

充电宝顶部视角特性,边角采用大弧度圆润过渡,握持不割手。

 该图片可能由AI生成图片

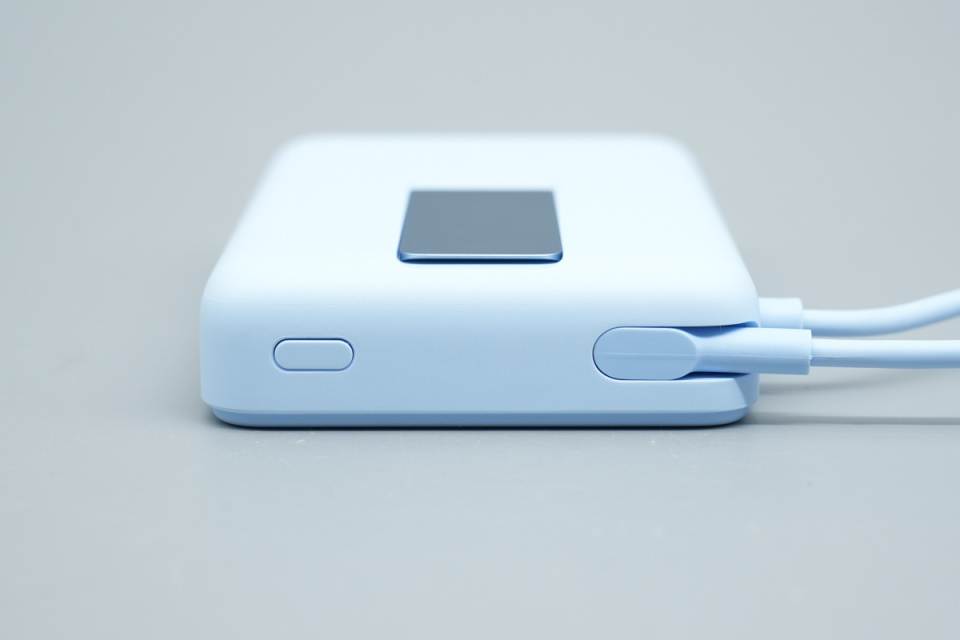

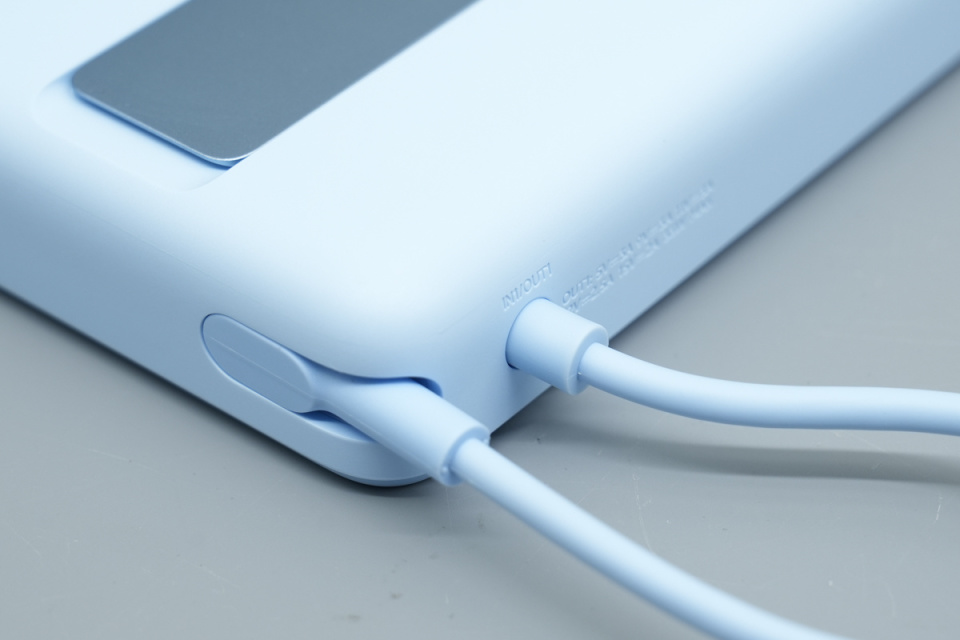

自带线的收纳状态如图,线身完美贴合侧边的凹槽。


拔出自带线后,可以看到内部的卡槽结构。

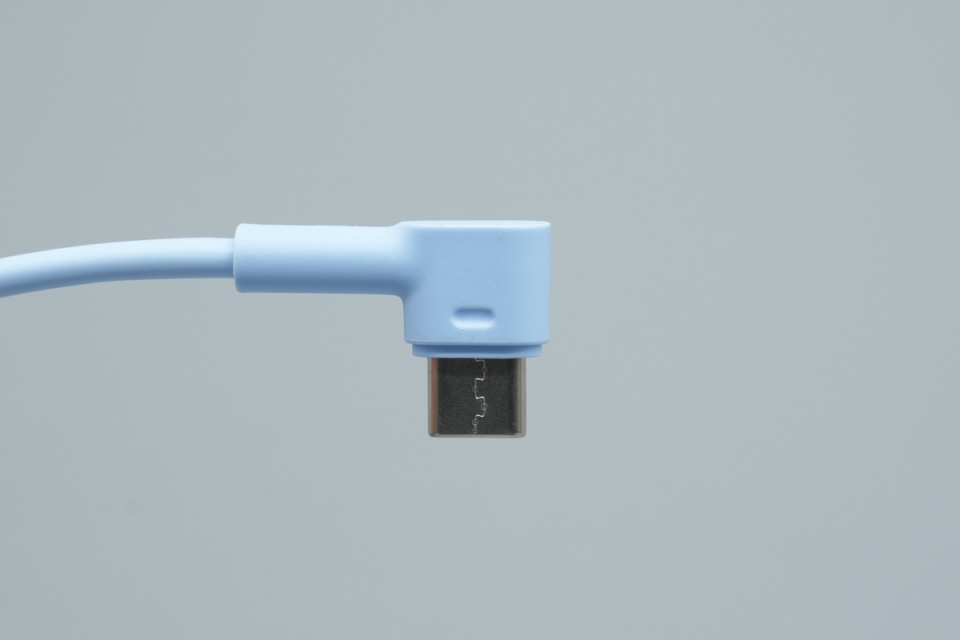

自带线端头采用L型弯头设计,方便横屏游戏时握持。

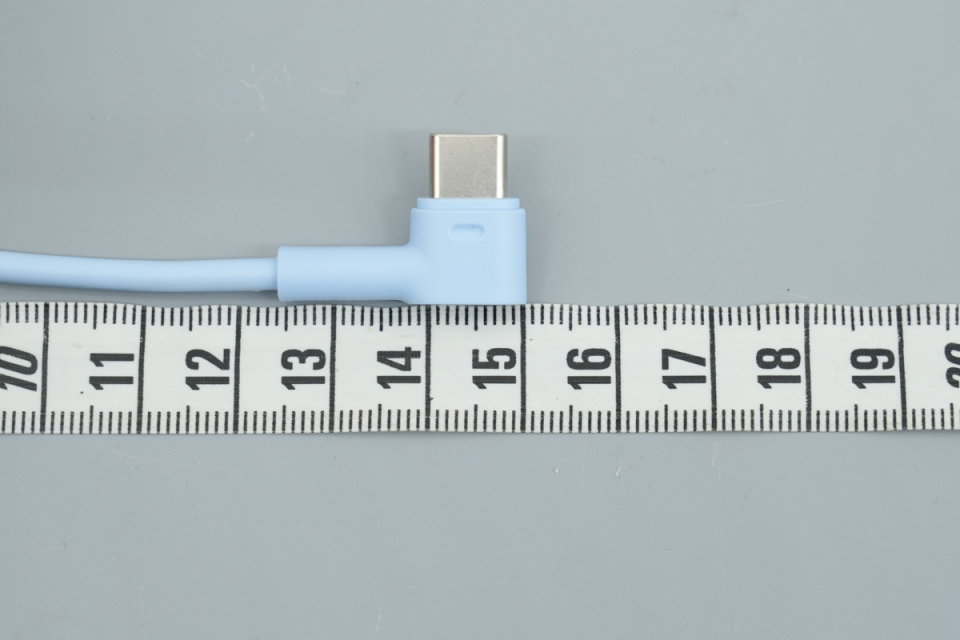

使用卷尺测量自带线露出长度,约为15cm左右。

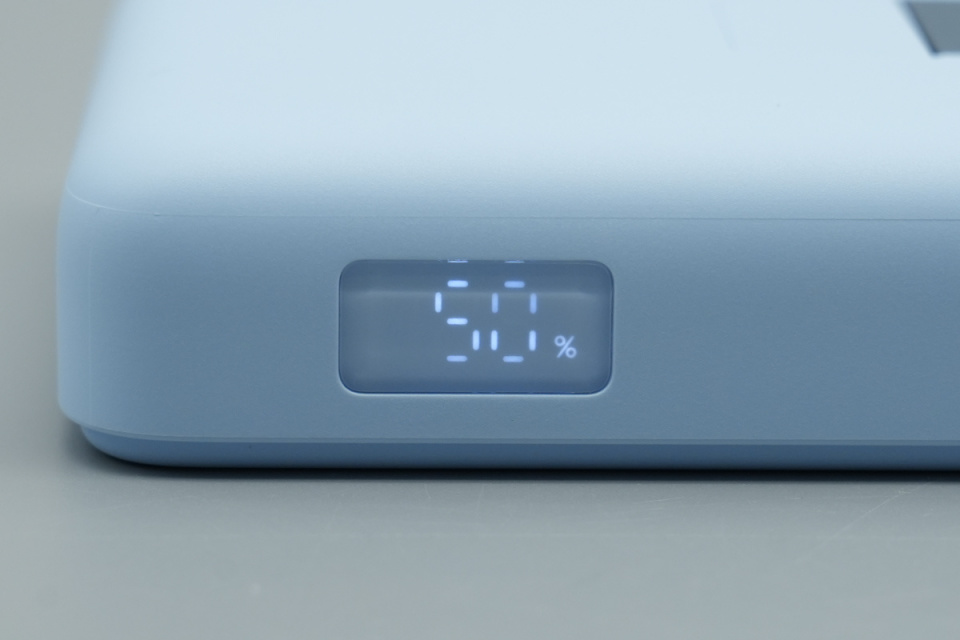

按下电源键,侧面的隐藏式数显屏亮起,显示当前剩余电量为50%。

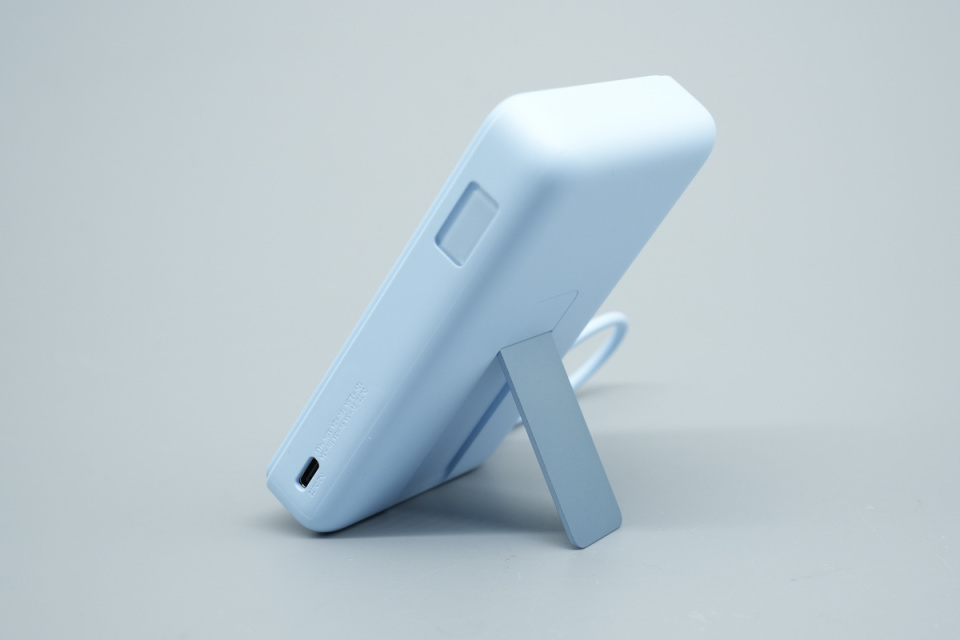

展开背面的金属支架,充电宝可以稳固地立于桌面。

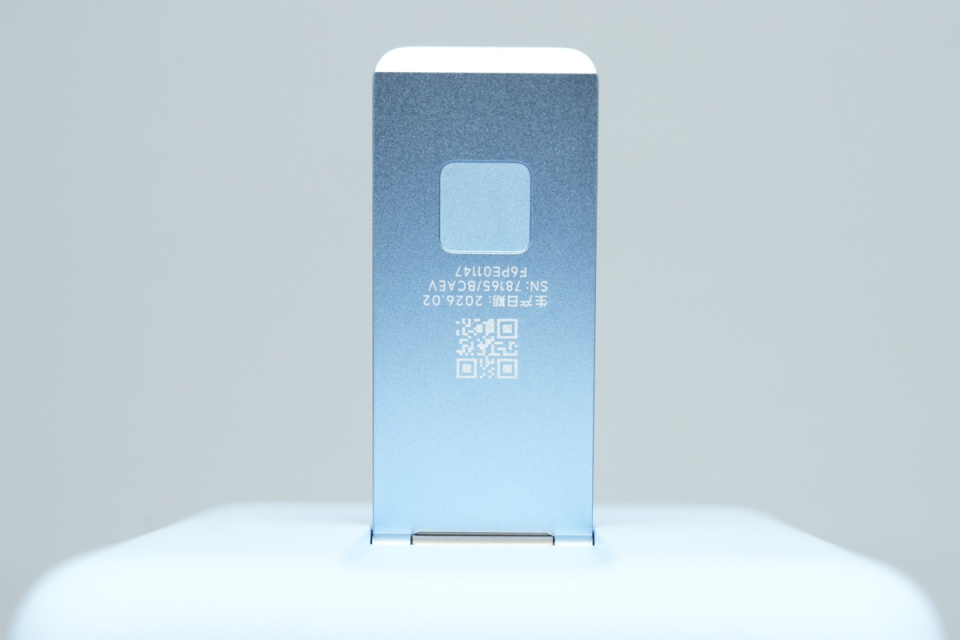

金属支架内侧特写,印有产品生产日期、SN码及二维码。

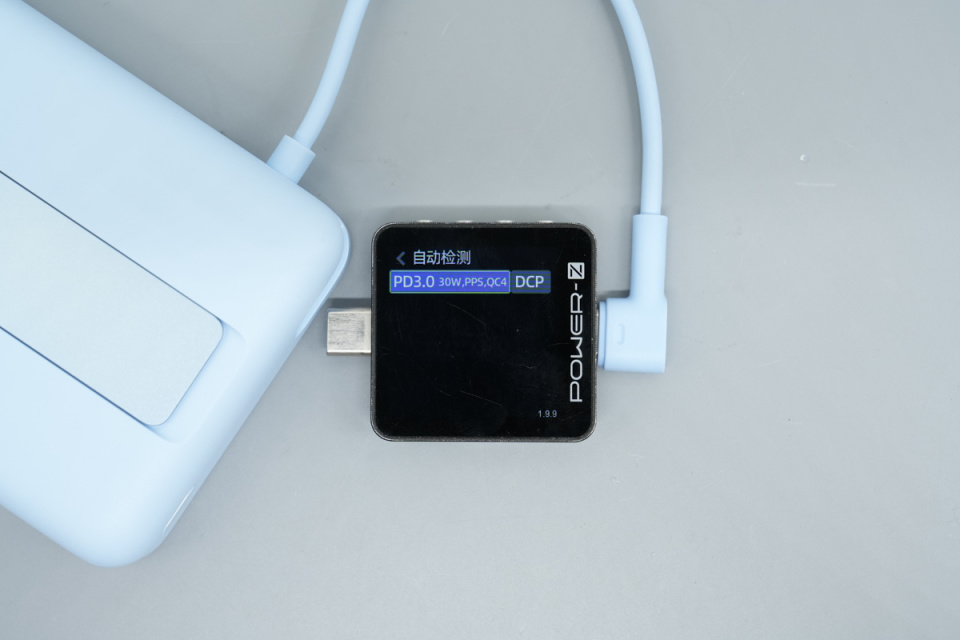

使用POWER-Z KM003C检测自带线接口,显示支持PD3.0、PPS、QC4、DCP快充协议。

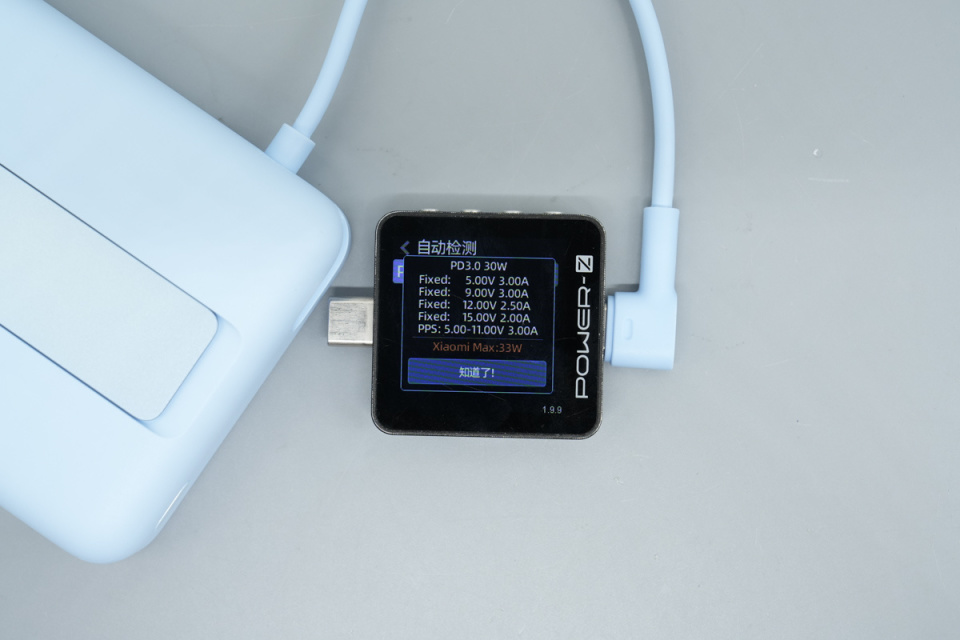

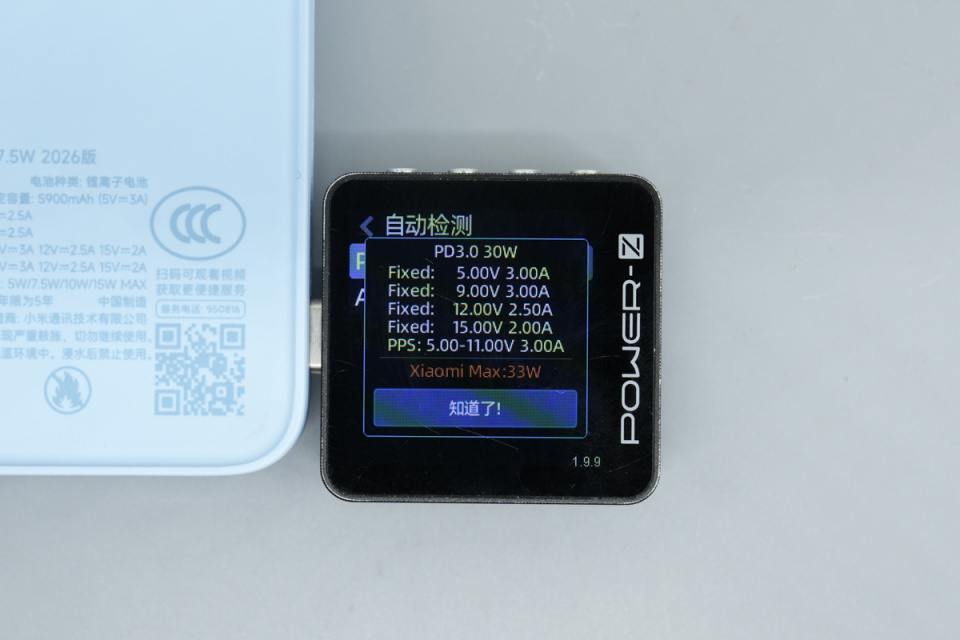

读取自带线的PDO报文,具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位,以及5-11V 3A的一组PPS电压档位,同时还支持小米私有33W快充。

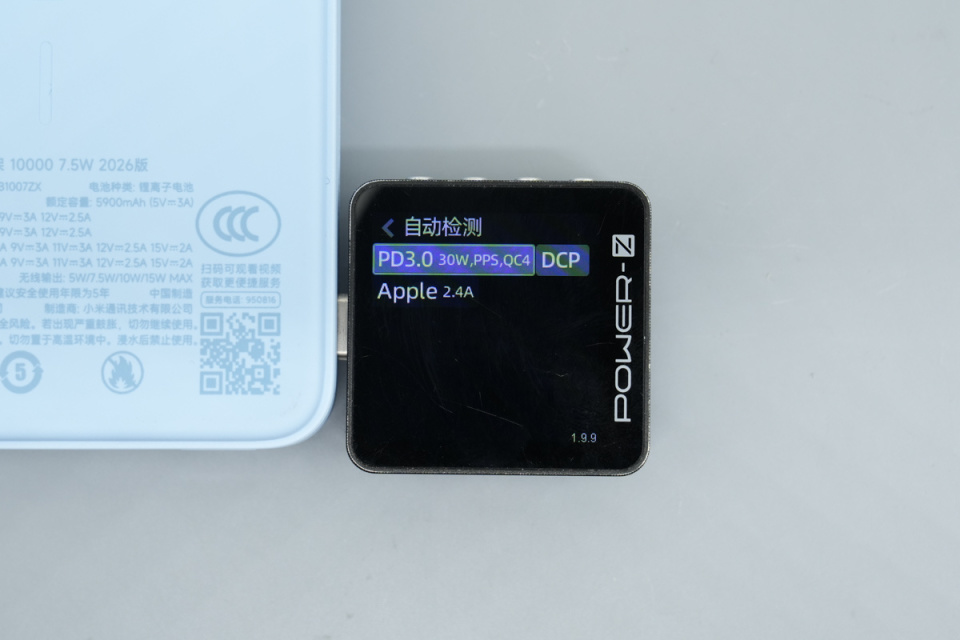

使用POWER-Z KM003C测试机身USB-C接口协议,同样支持PD3.0、PPS、QC4、DCP,并额外支持Apple 2.4A。


读取机身USB-C接口的PDO报文,与自带线接口保持一致,具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位,以及5-11V 3A的一组PPS电压档位,支持小米33W输出。

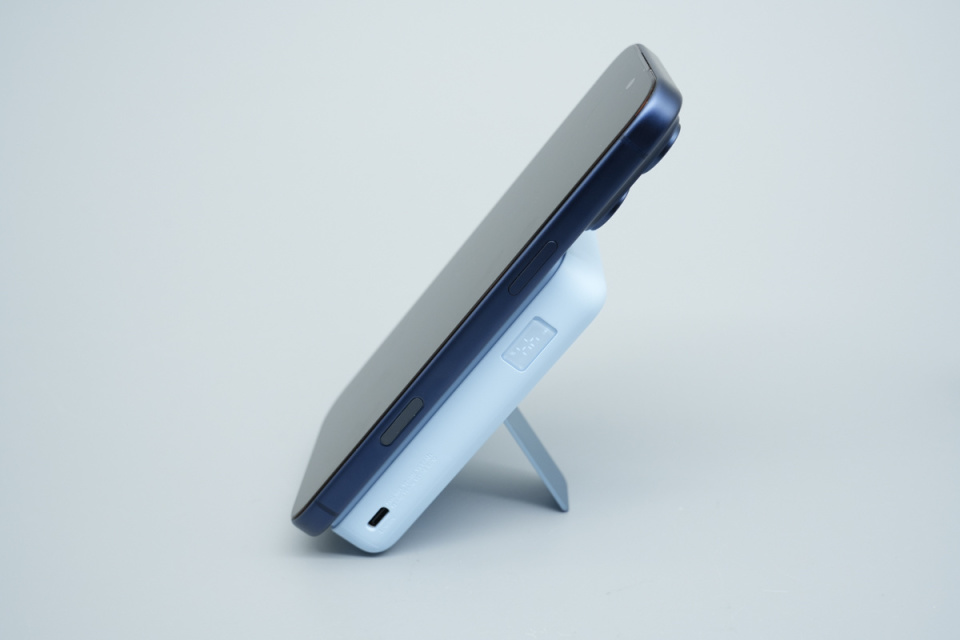

模拟日常使用场景,iPhone磁吸在充电宝上并展开支架,提供更好的使用视角。

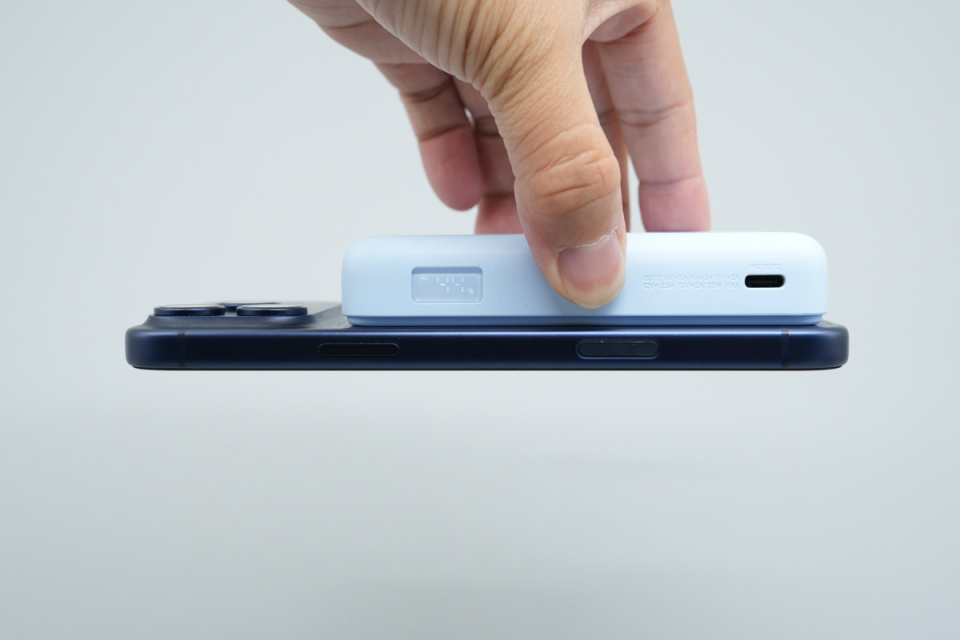

磁吸吸力测试,磁力可以轻松提起一台手机而不掉落。

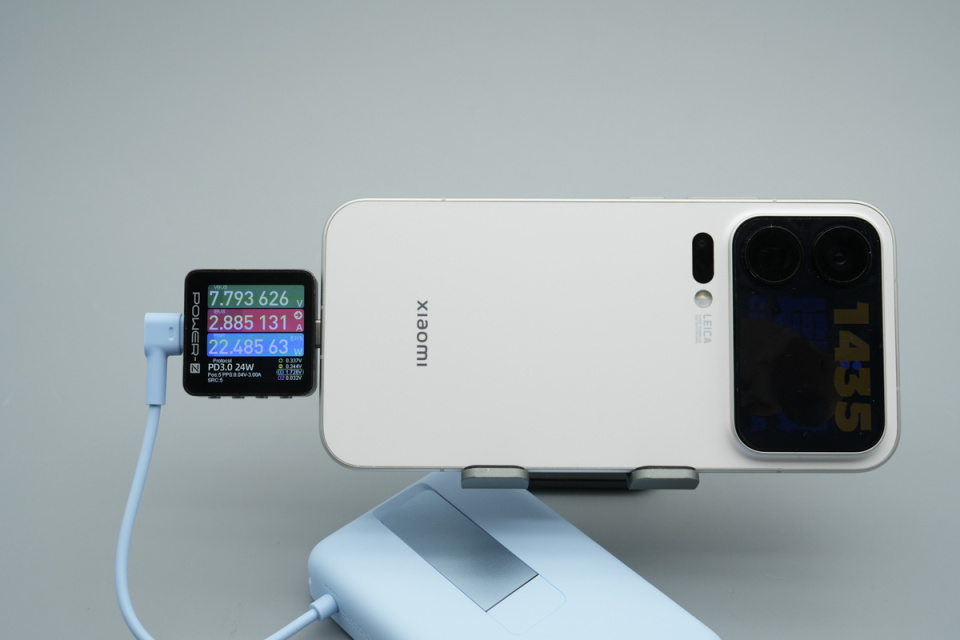

使用自带线为小米手机充电,POWER-Z实测充电功率约为22.48W,成功触发快充。

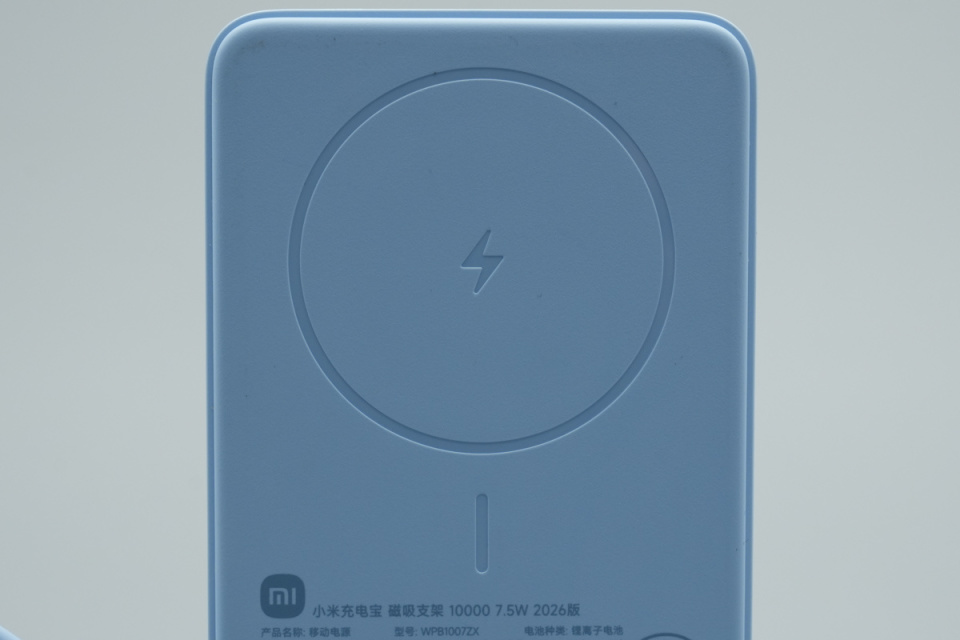

无线充电区域特写,面板材质细腻,有效防止刮伤手机背板。


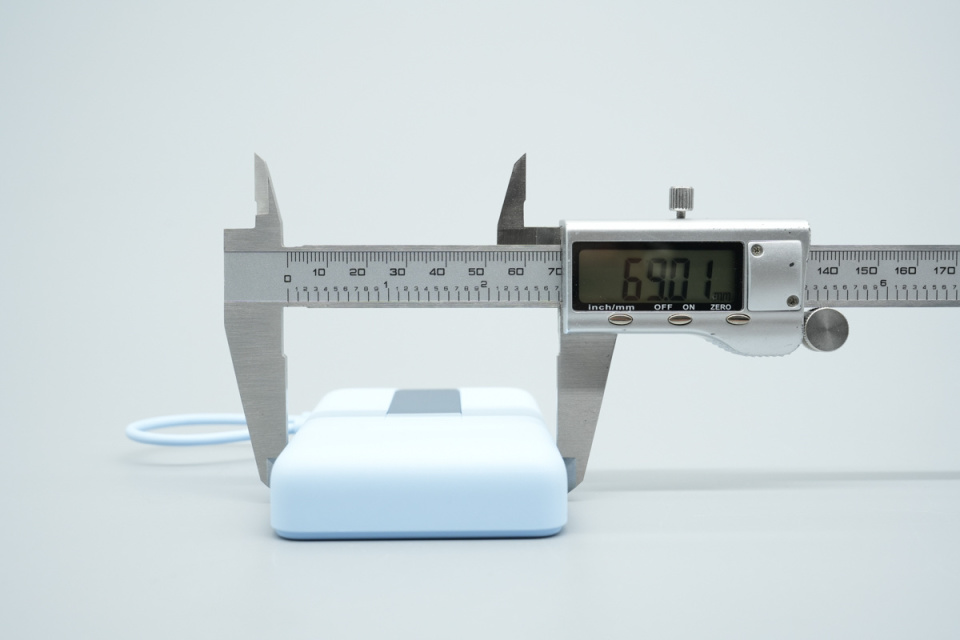

使用游标卡尺实测充电宝长度约为108.89mm。

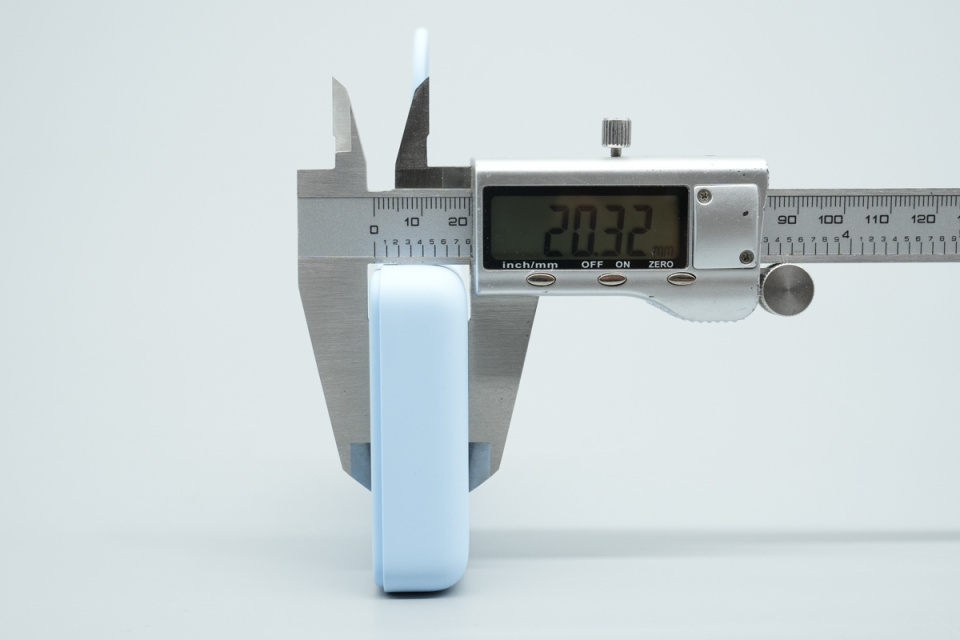

游标卡尺实测充电宝厚度约为20.32mm。


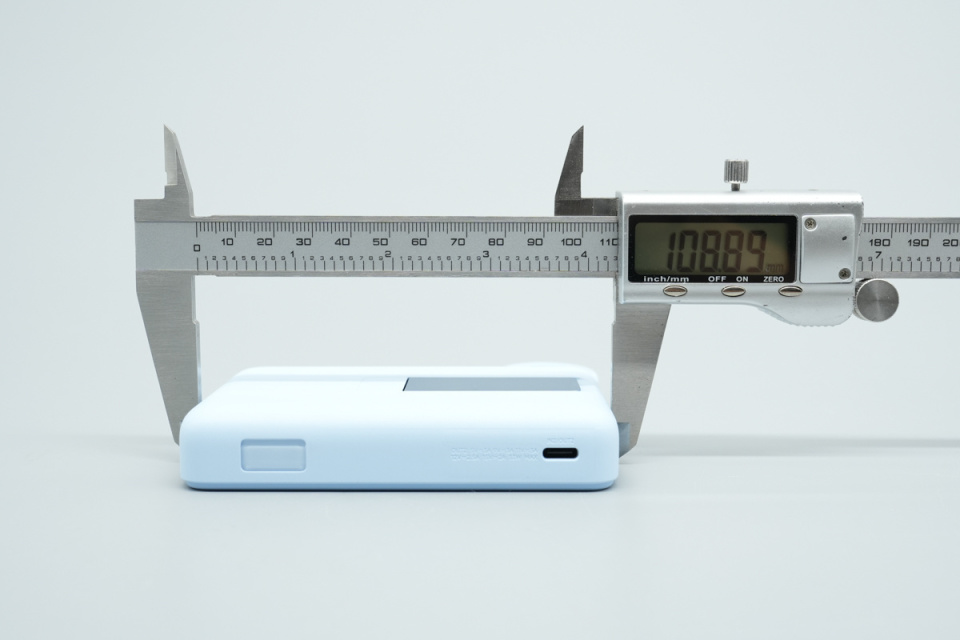

游标卡尺实测充电宝宽度约为69.01mm。

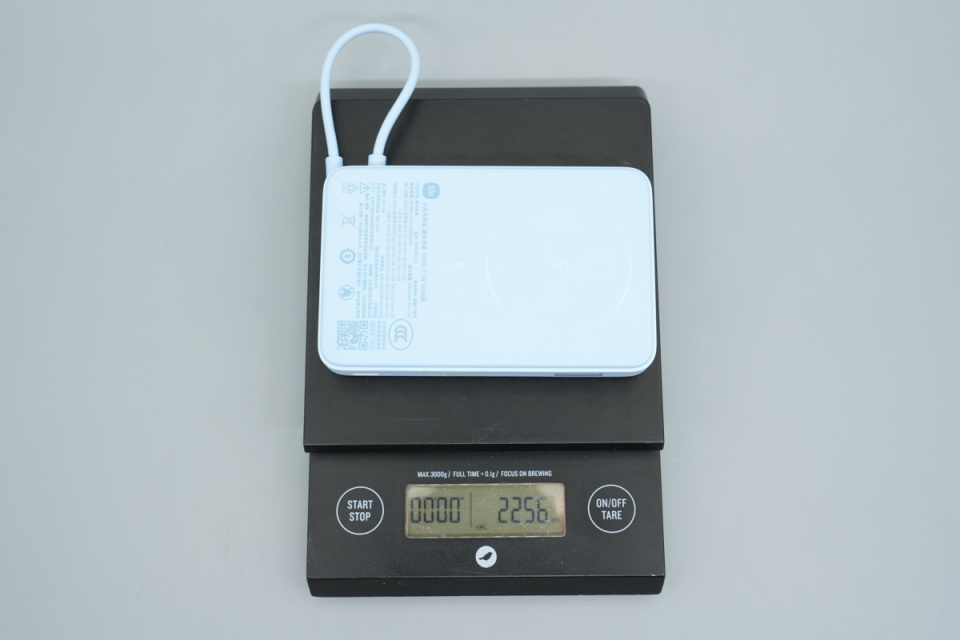

测得其净重约为225.6g。

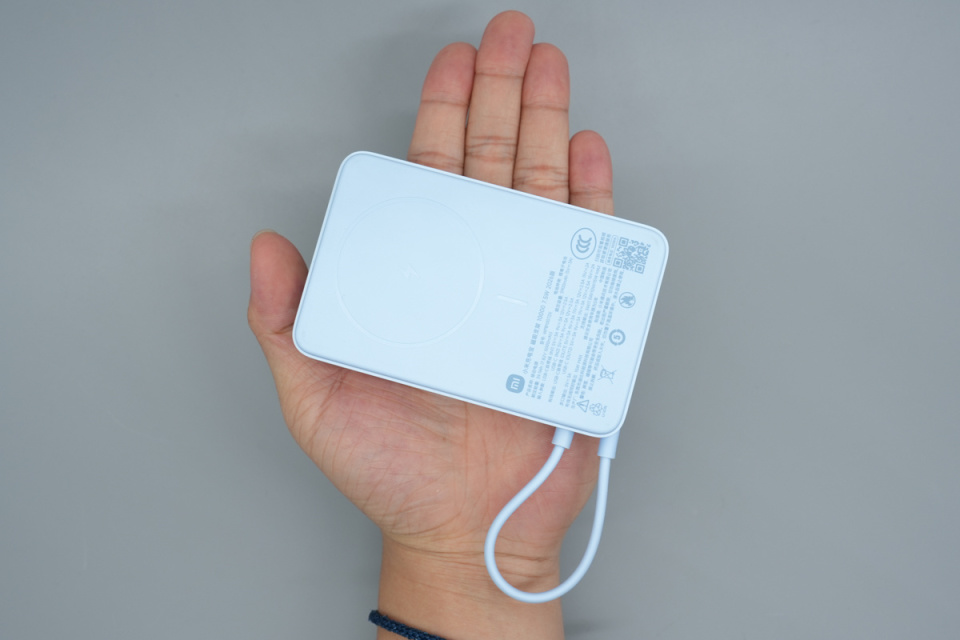

将小米充电宝置于成年男性掌心,单手即可轻松握持。

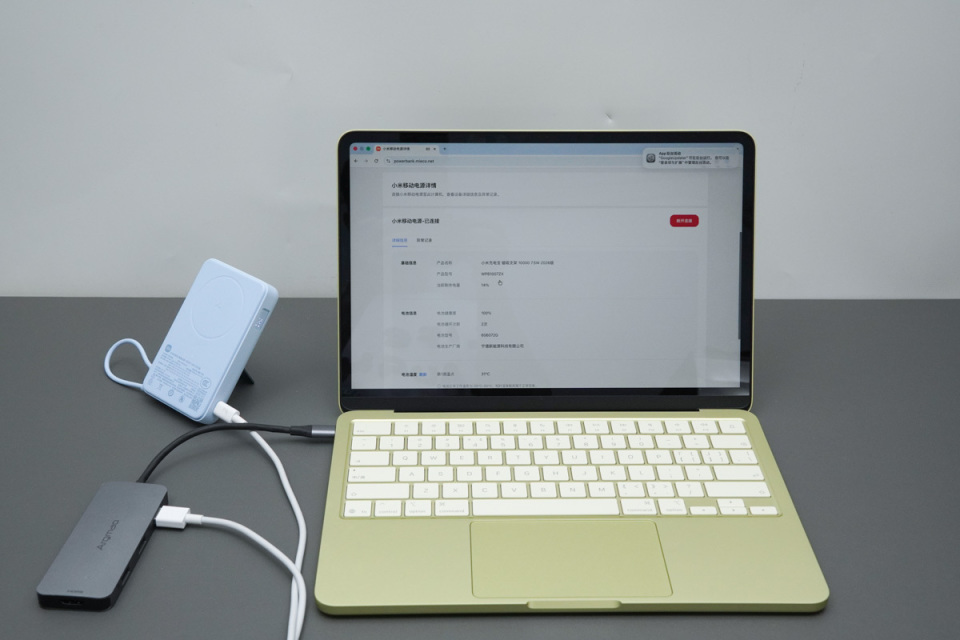

实测将其连接至电脑,通过小米官方提供的网页,可快速查询该产品实际电池健康状况,符合新国标需求。

简单看过产品外观,充电头网继续为您带来详细拆解。

小米10000mAh磁吸支架充电宝2026版拆解

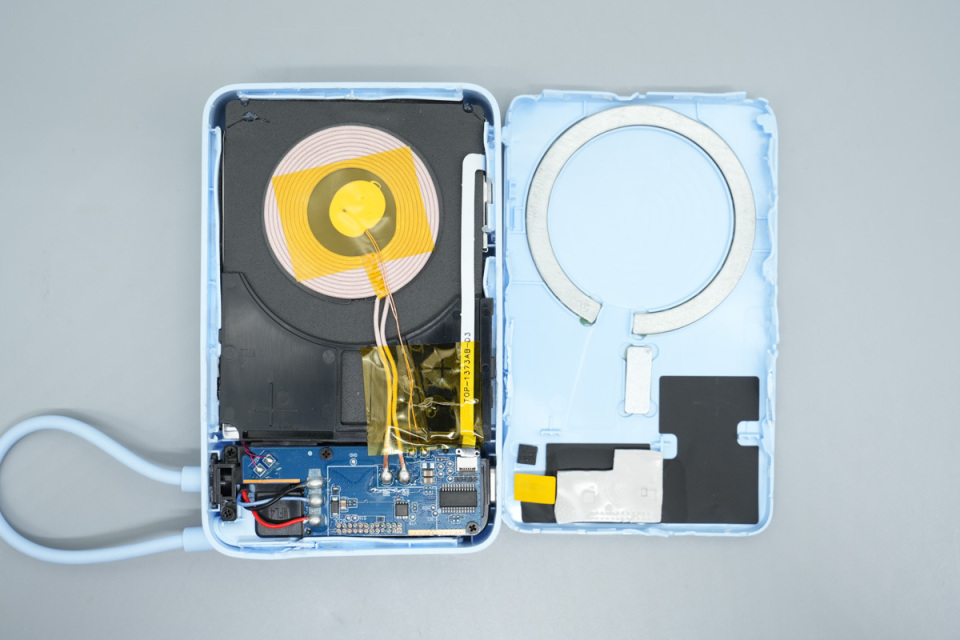

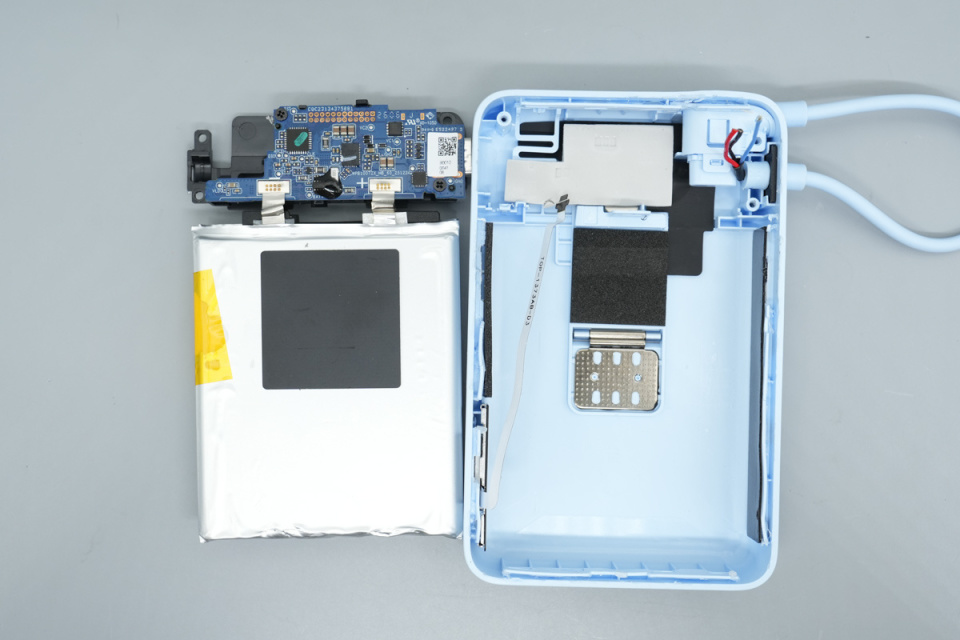

沿接缝处撬开前面板,充电宝内部结构映入眼帘,左侧为电池及主板组件,右侧为盖板。

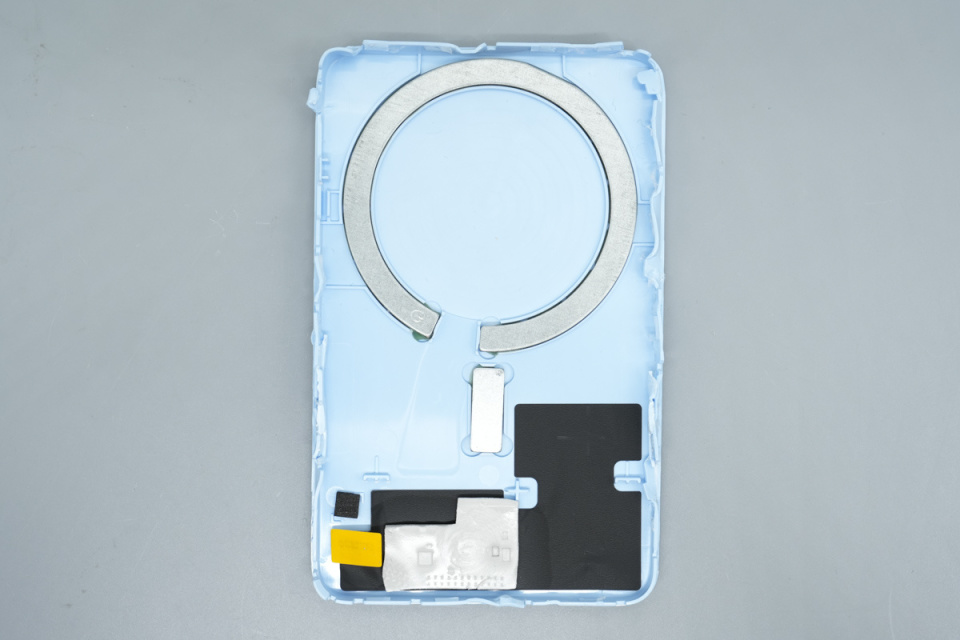

前面板盖板内侧特写,上方设有一整圈环形引磁片,下方贴有大面积的石墨散热贴纸用于均热。

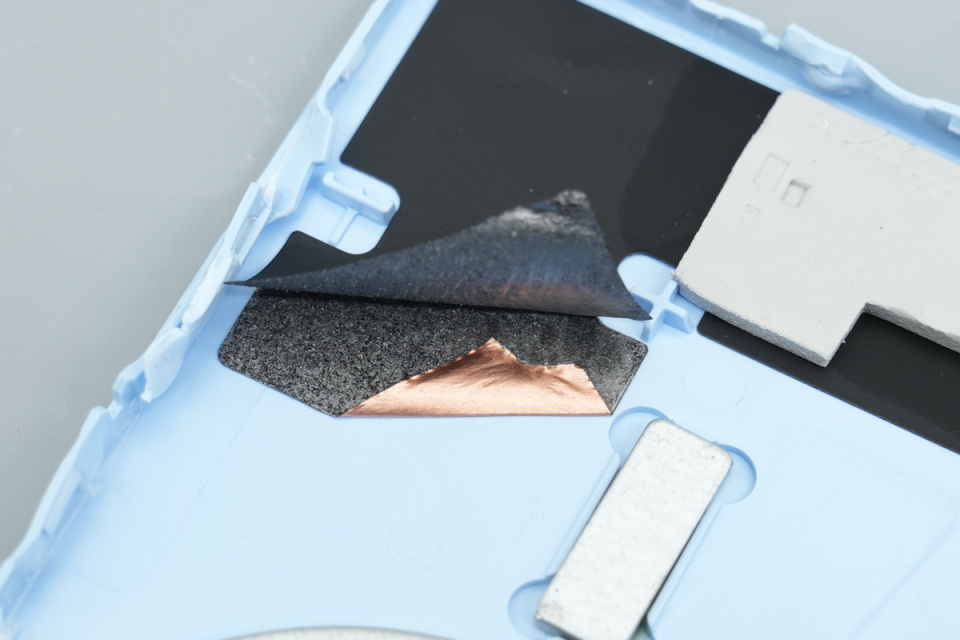

撕开底部的贴纸,可见是石墨散热贴,有效加速内部热量导出。


外壳PCBA结构特写特写。

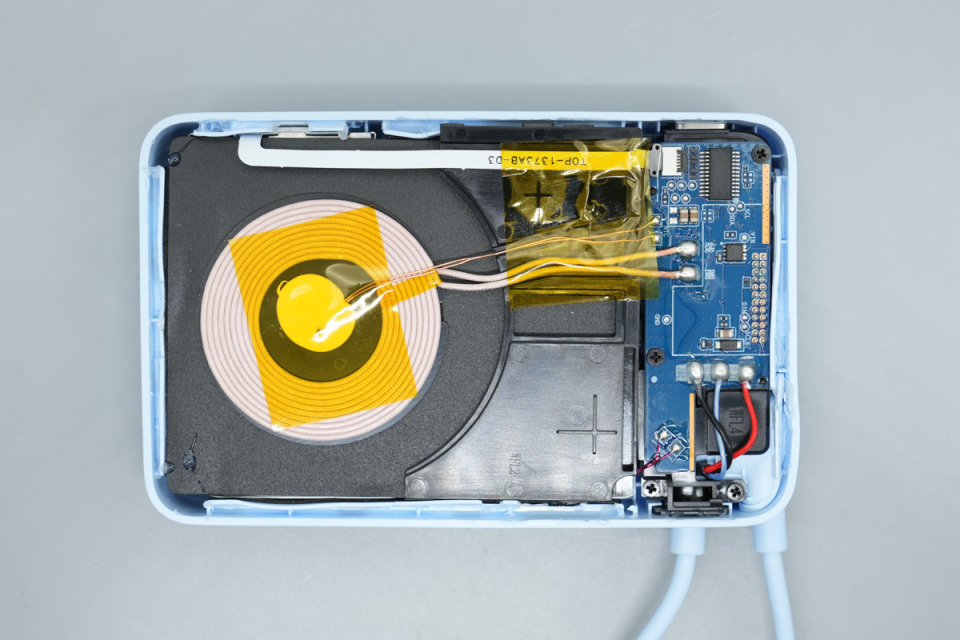

机身内部整体布局展商,左侧是大尺寸的无线充电线圈,右侧为蓝色PCBA主板,排布紧凑规整。

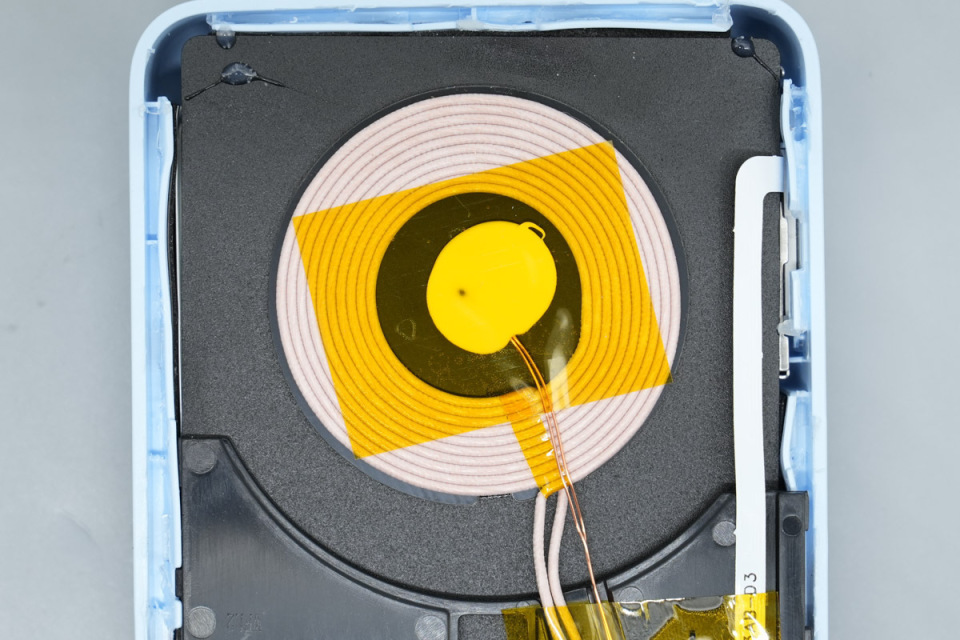

无线充电线圈特写,中心设有一颗NTC热敏电阻并用耐高温胶带固定,用于实时监测充电表面温度。

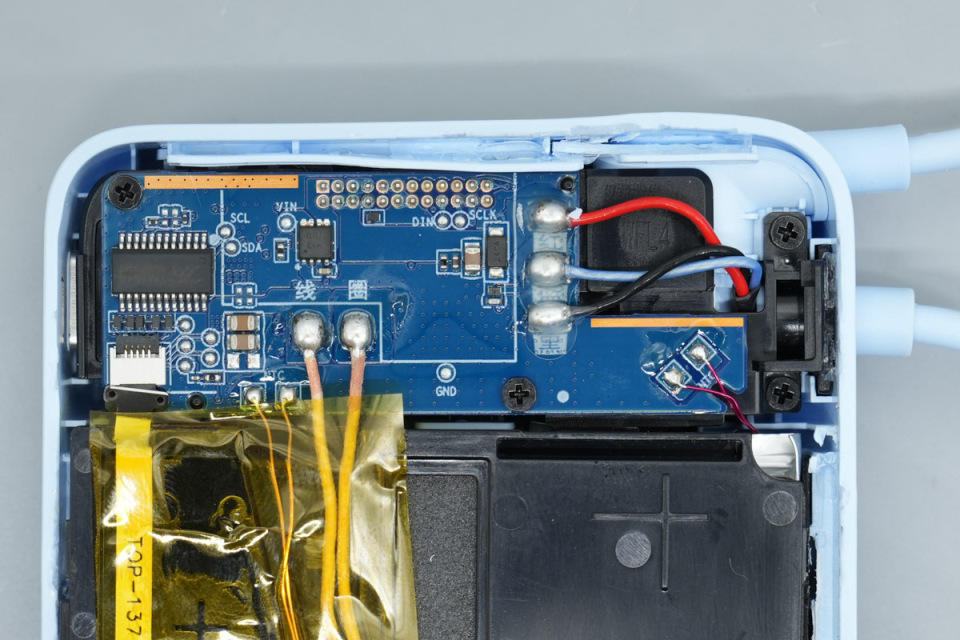

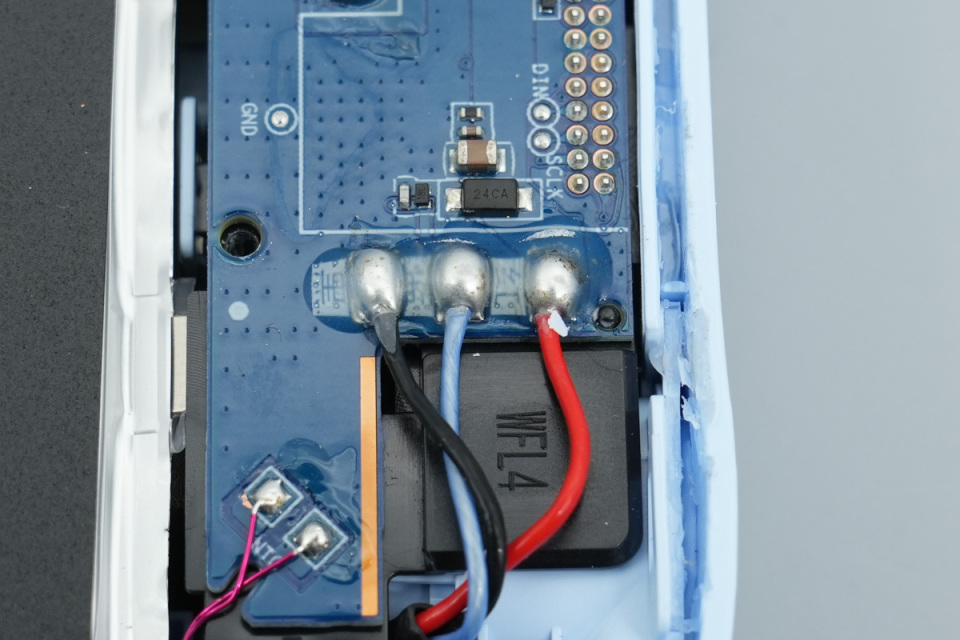

PCBA板边缘特写,电池组的正负极导线及NTC探针线均采用焊点直连,焊点圆润饱满。


拧开固定螺丝,翻开主板,可见主板分成上下两块小板组成,可见下方填充了大量的导热垫。


移除导热垫后的底部小板如图所示。

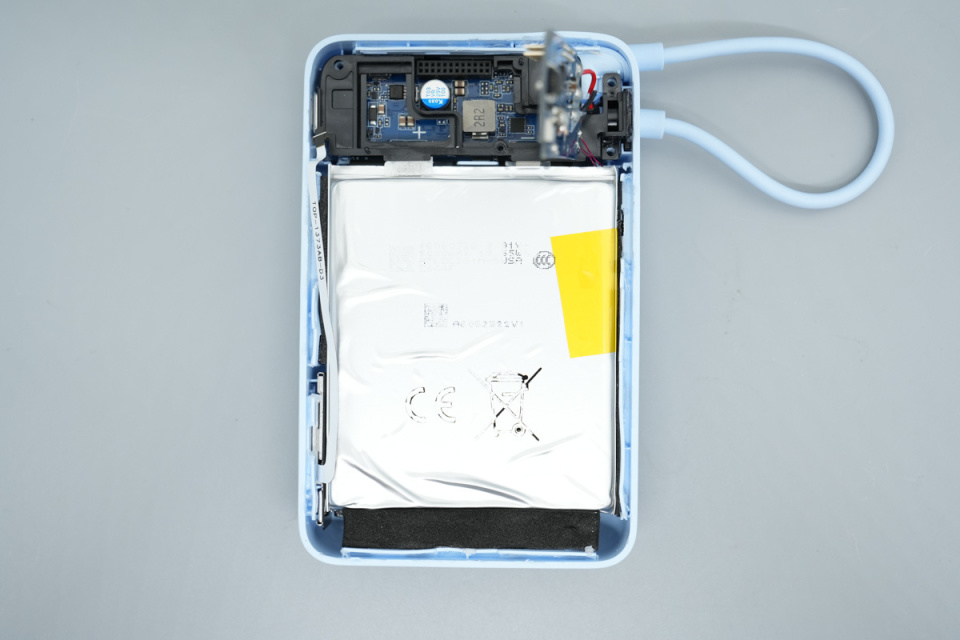

移除无线充组件,可见电芯结构,电芯表面包裹有银色铝塑膜。

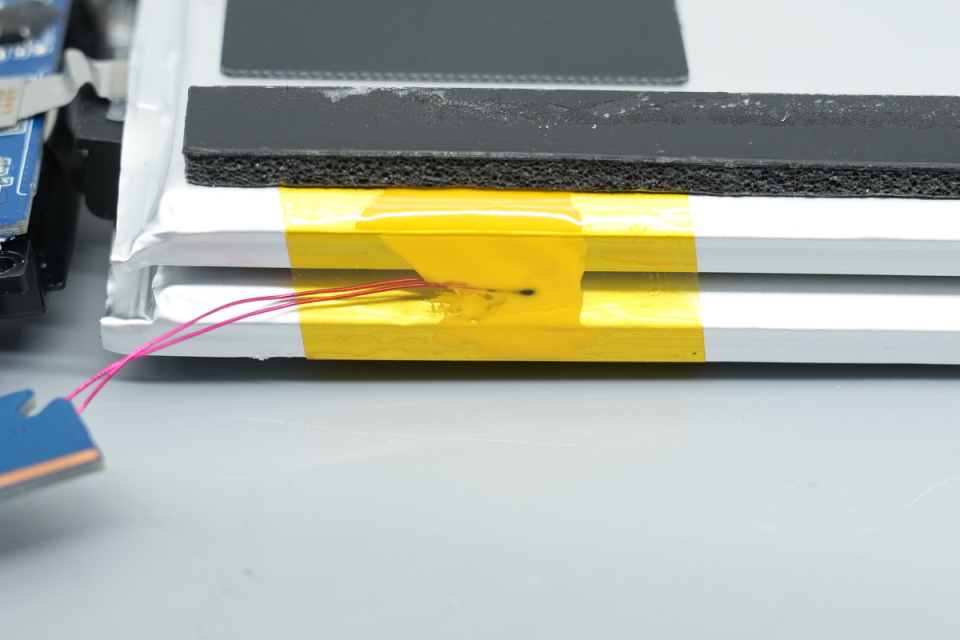

将产品外壳移除,可见电芯侧边贴有一颗NTC热敏电阻,用于实时监控电池内部温度,保障充放电安全。

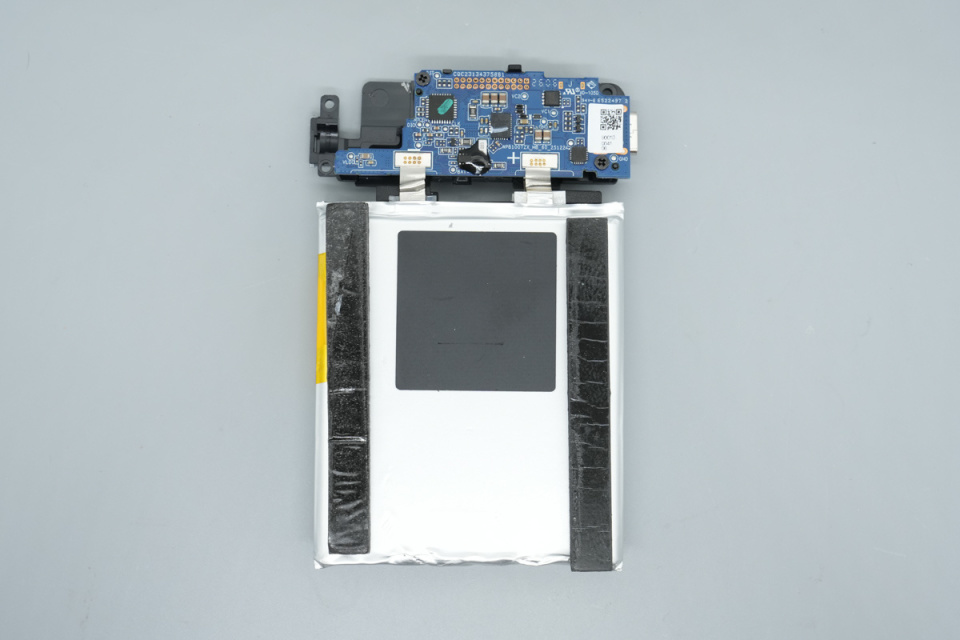

电芯与主板组件的正面如图,电芯表面贴有黑色泡棉作为缓冲保护。


电池极耳与主板的连接处特写,采用点焊工艺牢固连接。

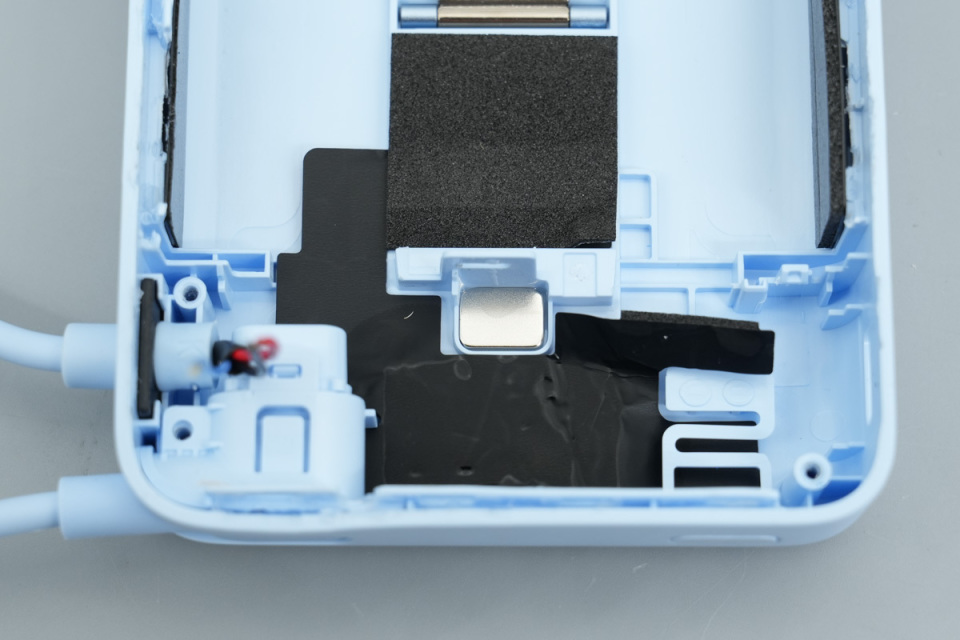

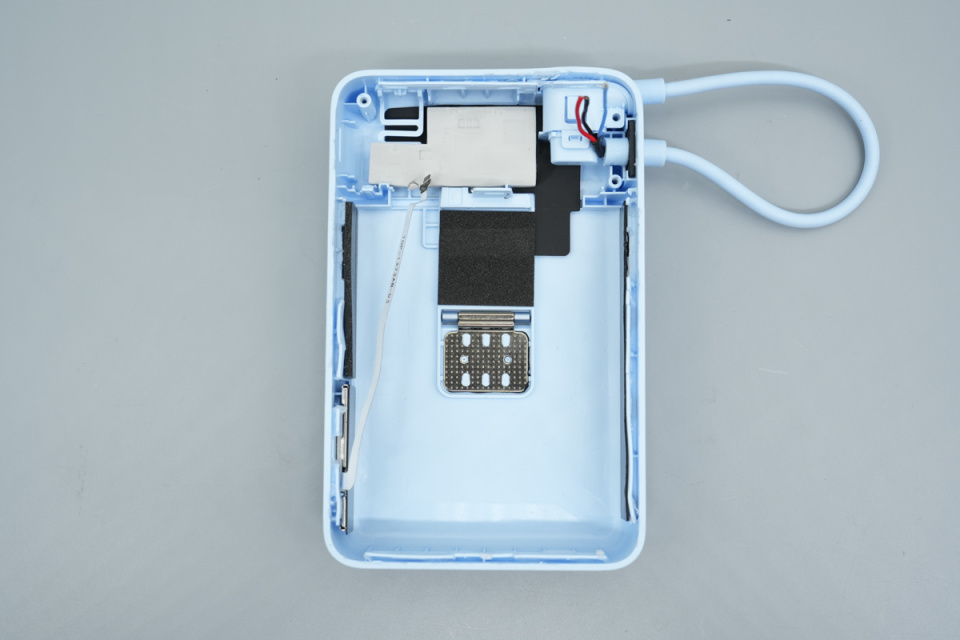

底壳内部设有缓冲海绵和一条连接显示屏的FPC柔性排线。


底壳内部结构全貌如图所示,做工扎实。

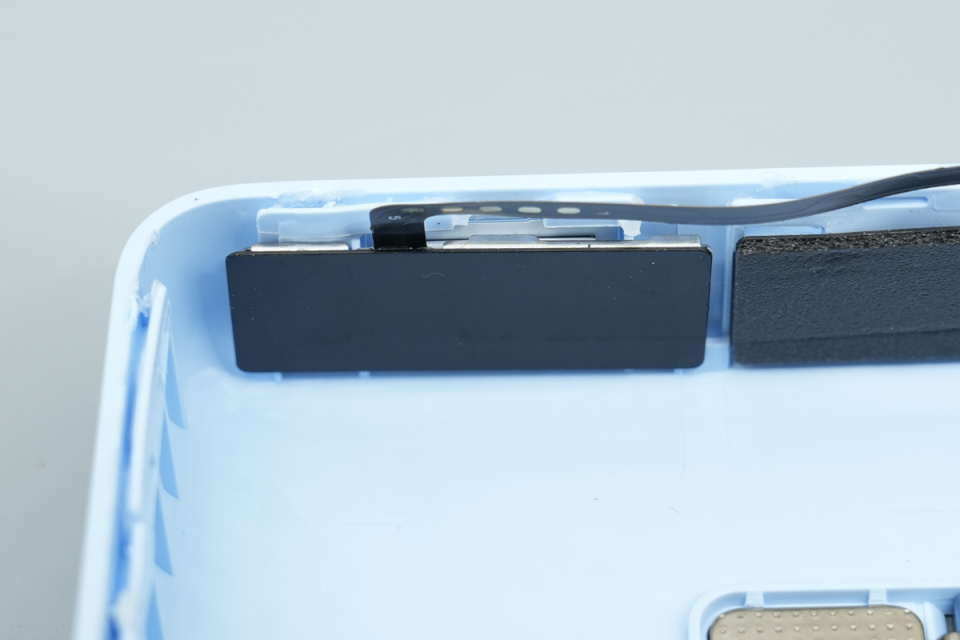

侧面数码管显示屏内部特写。

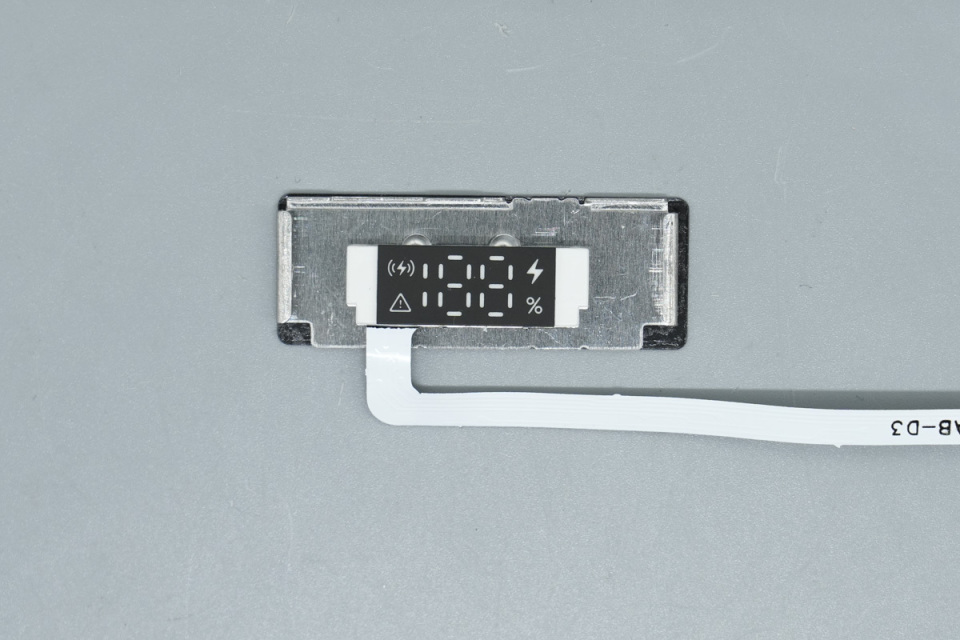

柔性排线连接的数码管显示屏特写。


底壳PCBA版处的限位结构特写,覆盖有一层石墨散热膜。

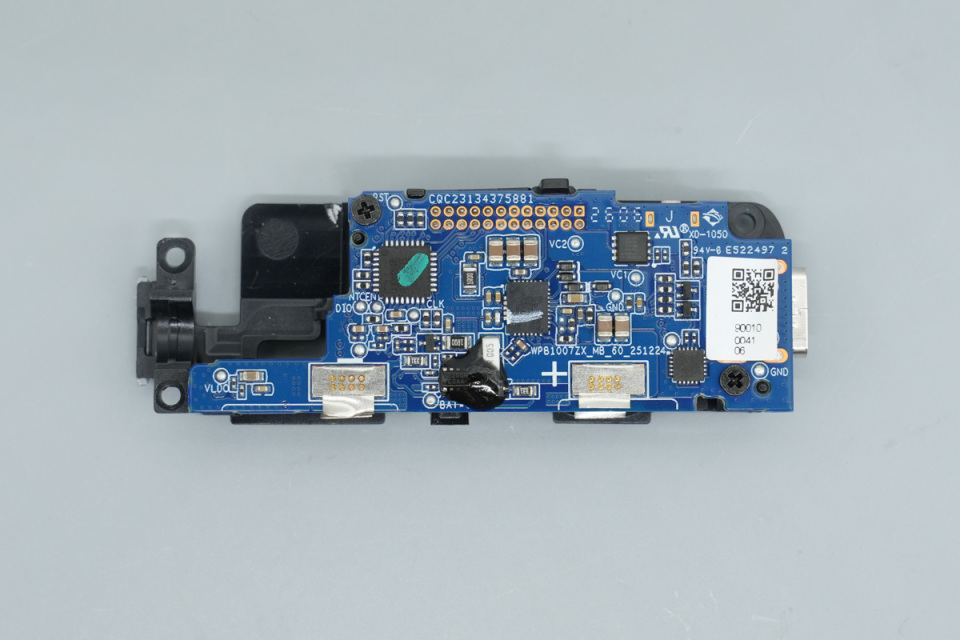

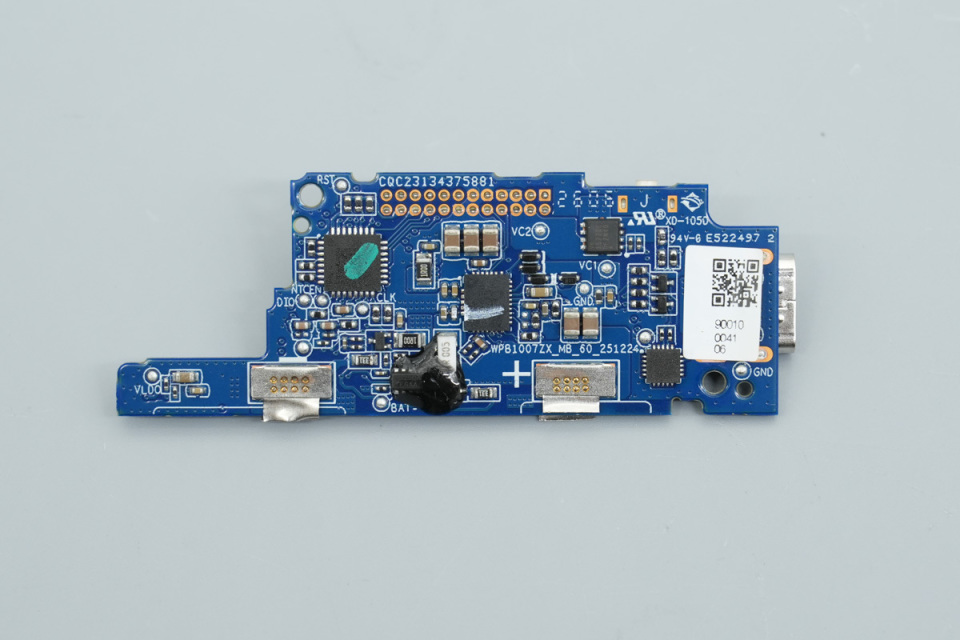

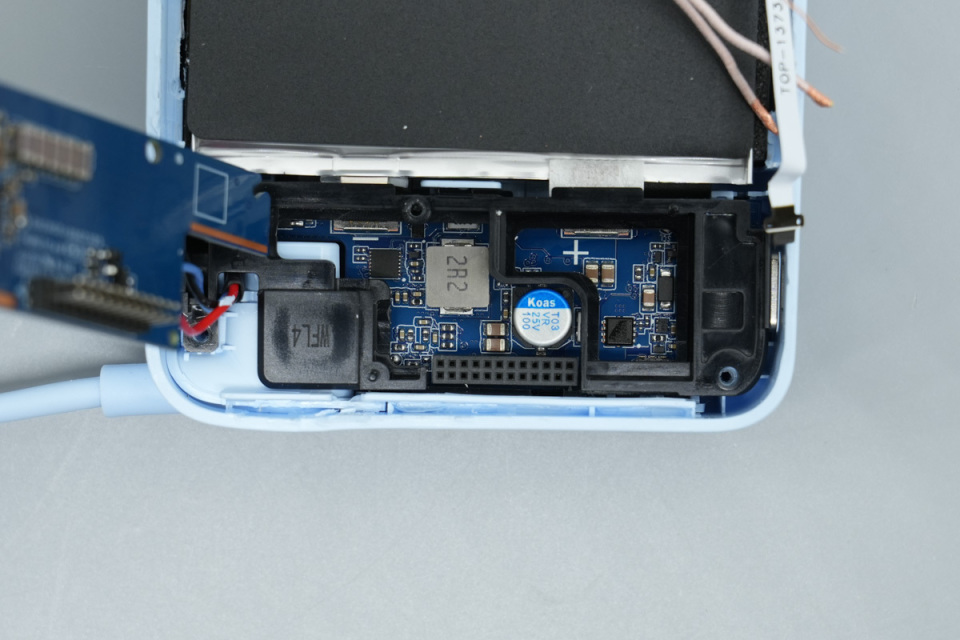

底部PCBA主板正面元器件布局一览。

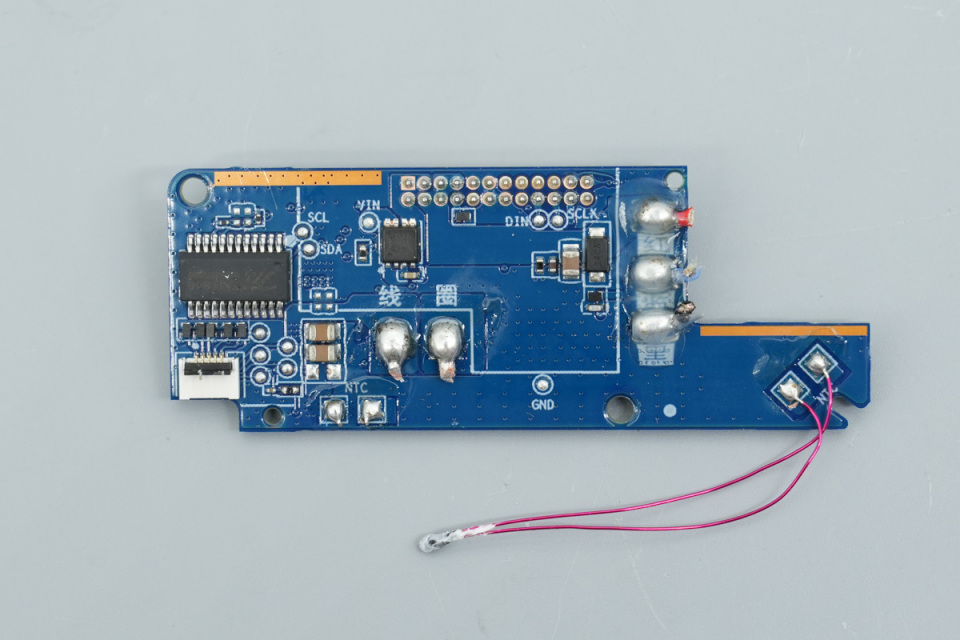

分离出的PCBA底部主板背面特写。


去掉固定塑料片,底部PCBA主板背面元器件布局一览。

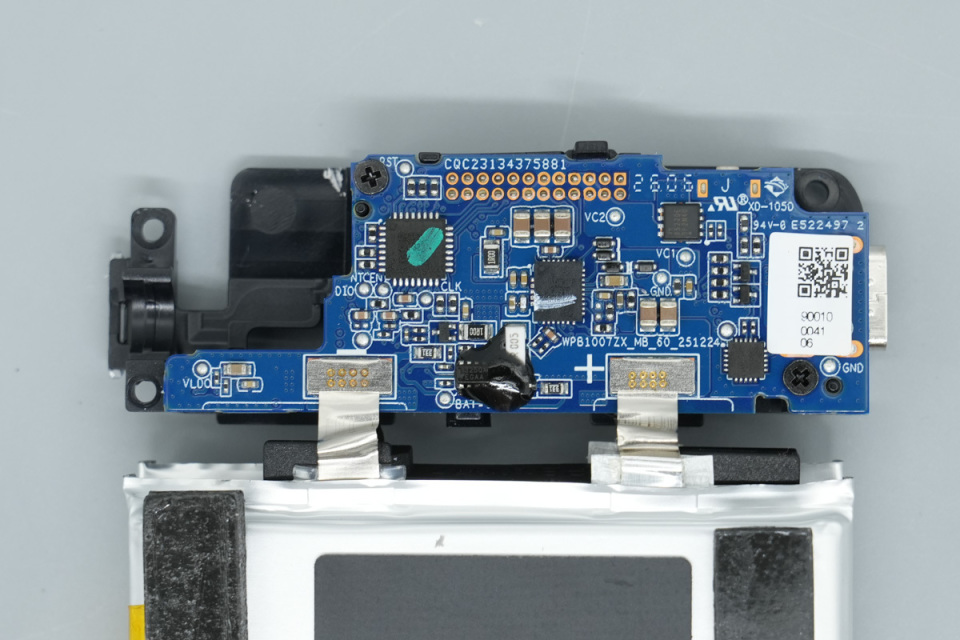

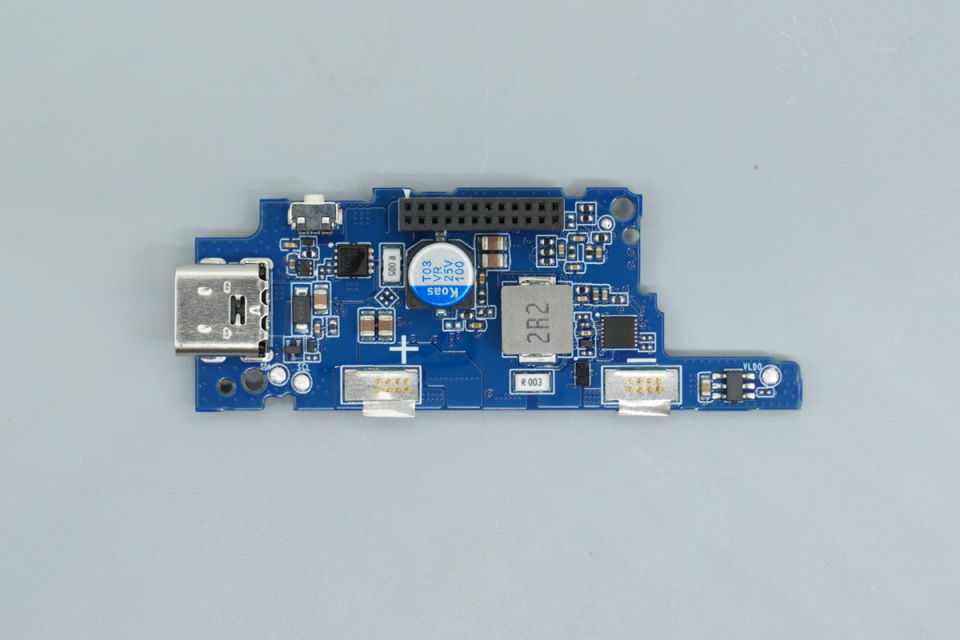

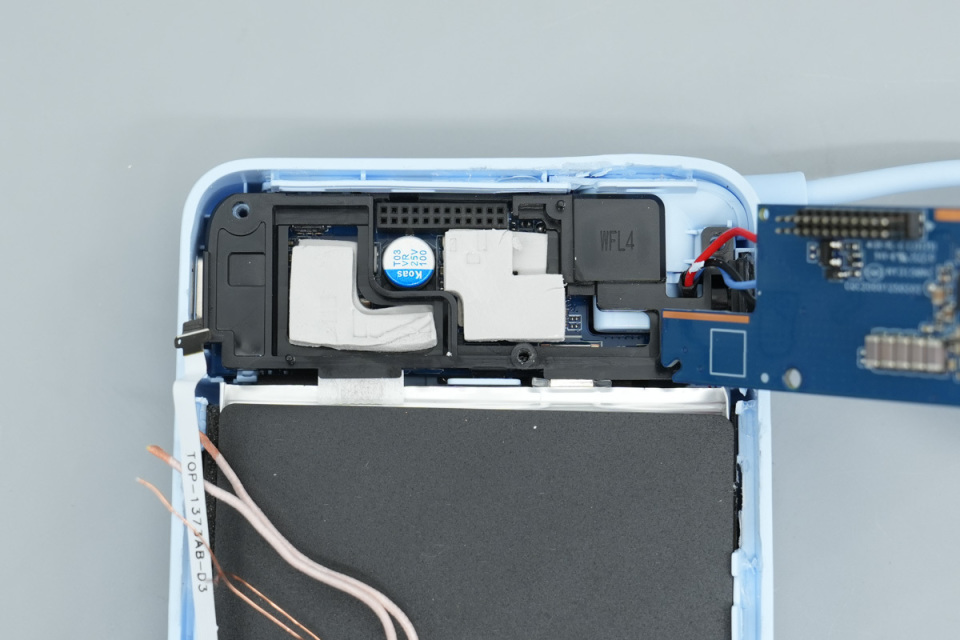

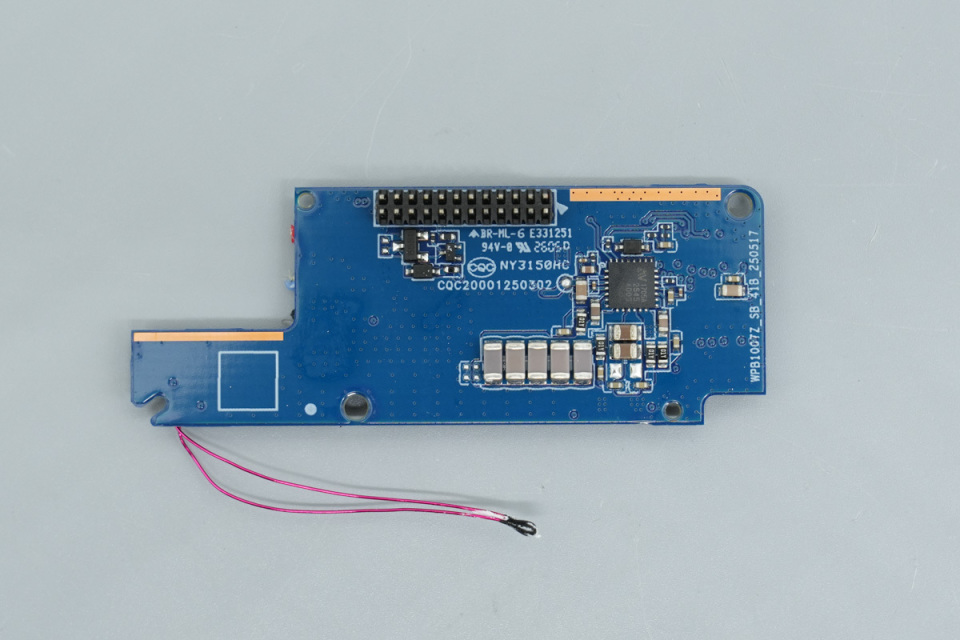

顶部PCBA主板正面元器件布局一览,右侧引出一条热敏电阻。


顶部PCBA主板背面元器件布局一览,顶部设有12PIN连接座与底部小板链接。

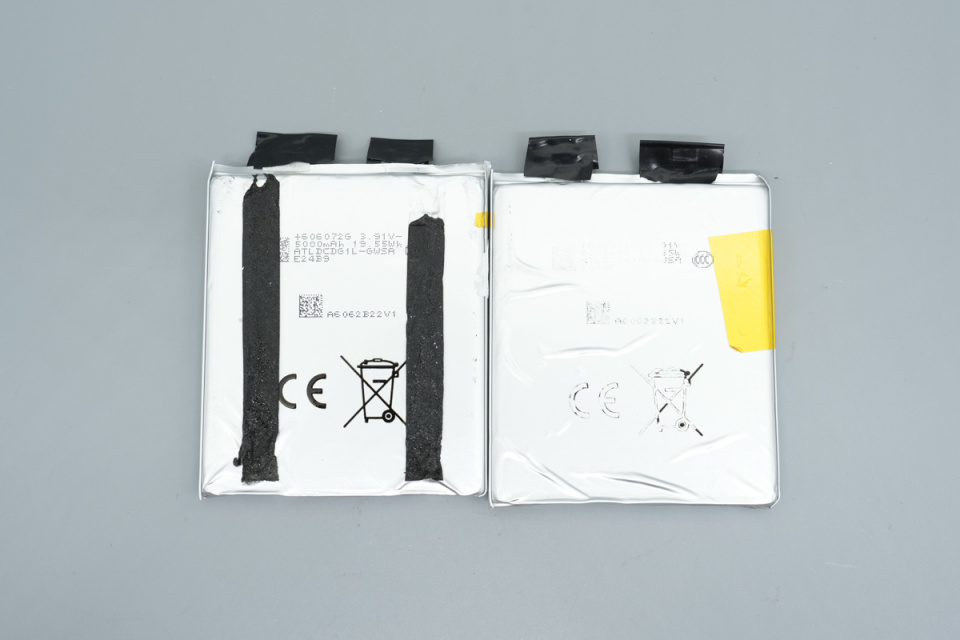

分离出的两块电芯特写。

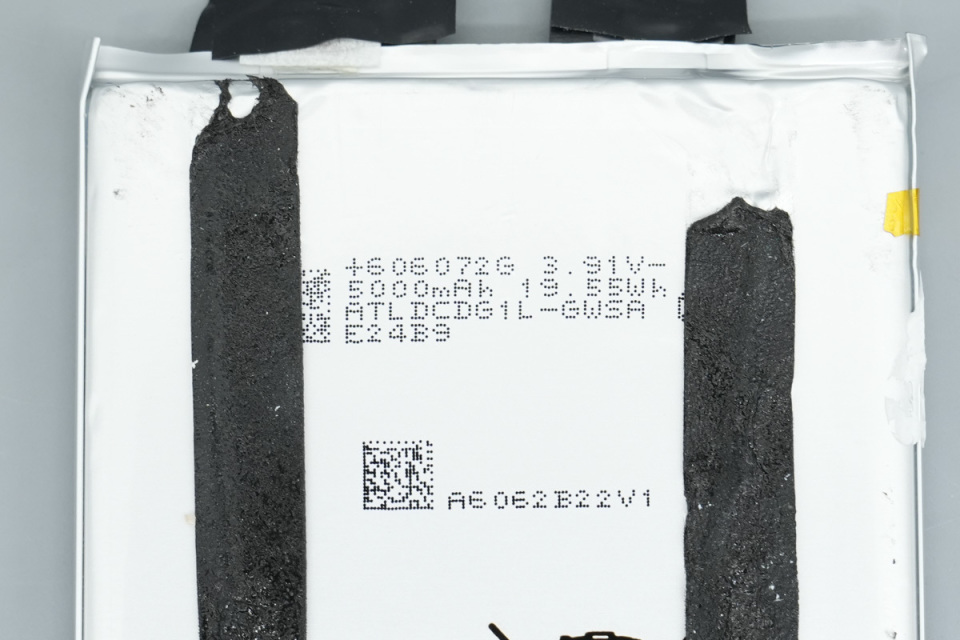

产品内置的电芯来自ATL宁德新能源,单片容量5000mAh,标称电压3.91V,能量19.55Wh。两片合计总容量达到10000mAh。

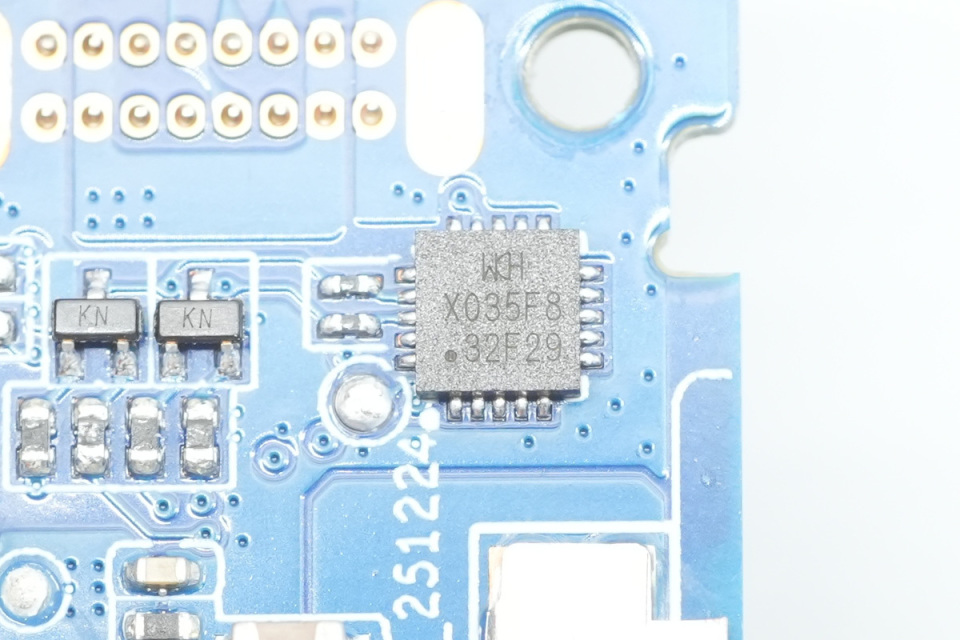

先从顶部小板背面看起,主控MCU特写,来自WCH沁恒微,型号CH32X035F8U6,用于整机控制与数显屏驱动以及新国标移动电源新规要求的相关功能控制。

该MCU采用TSSOP20封装,是基于青稞V4C内核设计的工业级微控制器。CH32X035内置USB和PD PHY,支持USB Host主机和USB Device设备功能、USB PD及Type-C快充功能,内置可编程协议I/O控制器,提供了OPA运放、CMP电压比较器、USART串口、I2C、SPI、定时器、12位ADC、Touchkey等丰富外设资源。

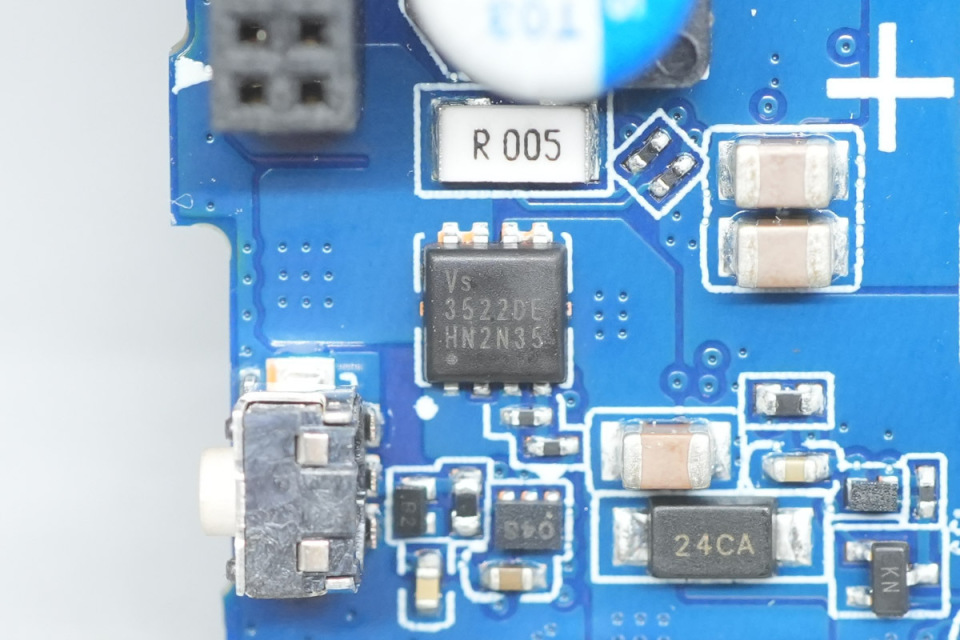

一颗VBUS开关管来自Vergiga威兆半导体,型号VS3522DE,双PMOS管,耐压-30V,导通电阻为19mΩ,采用PDFN3333 Dual封装。

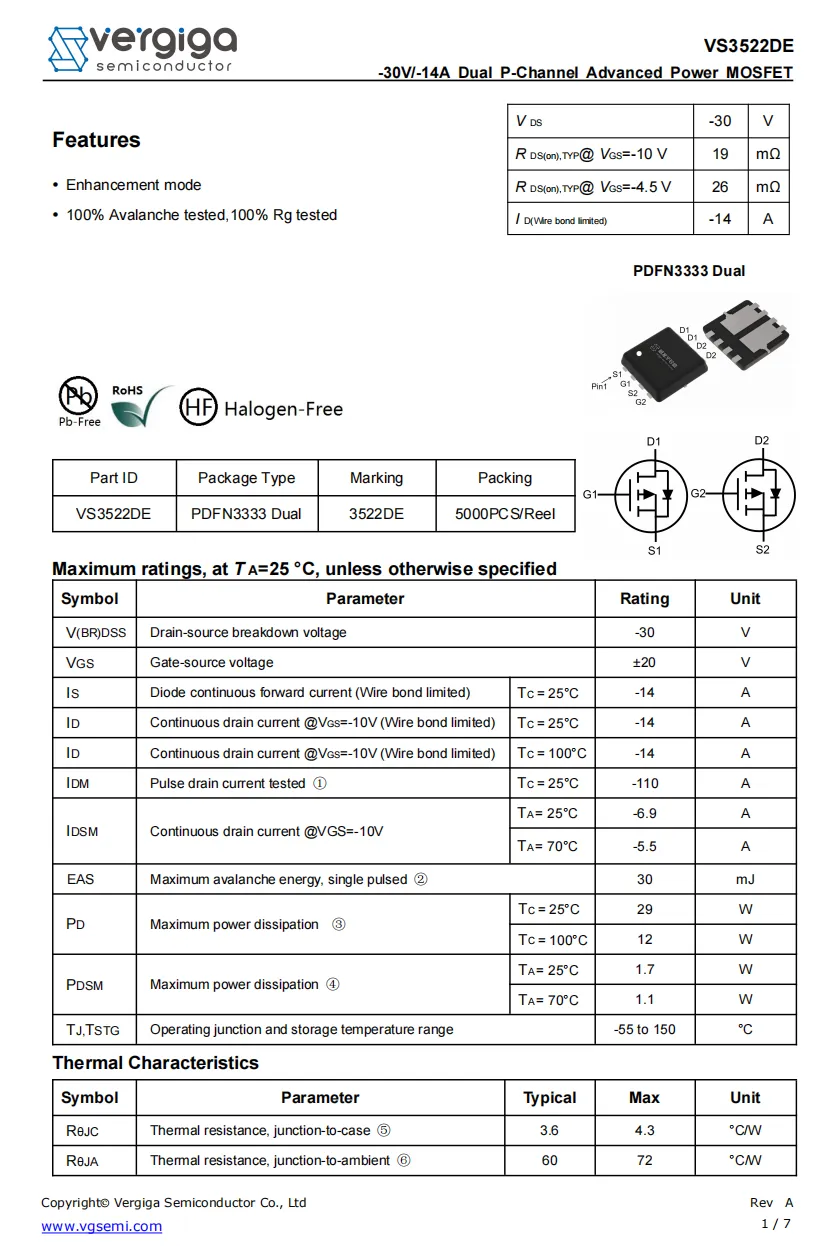

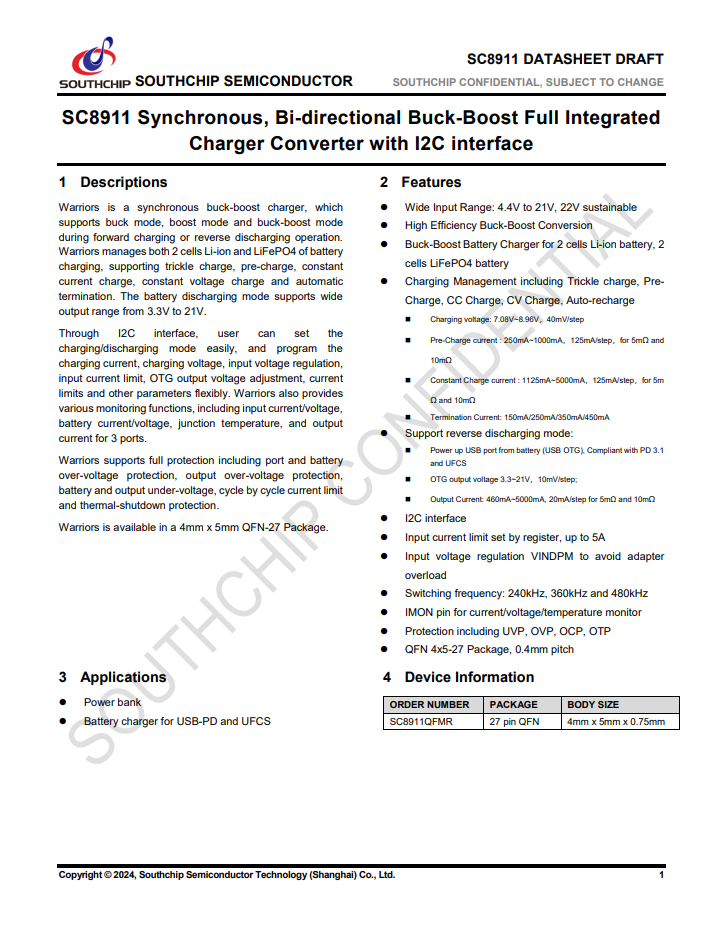

VS3522DE详细资料。

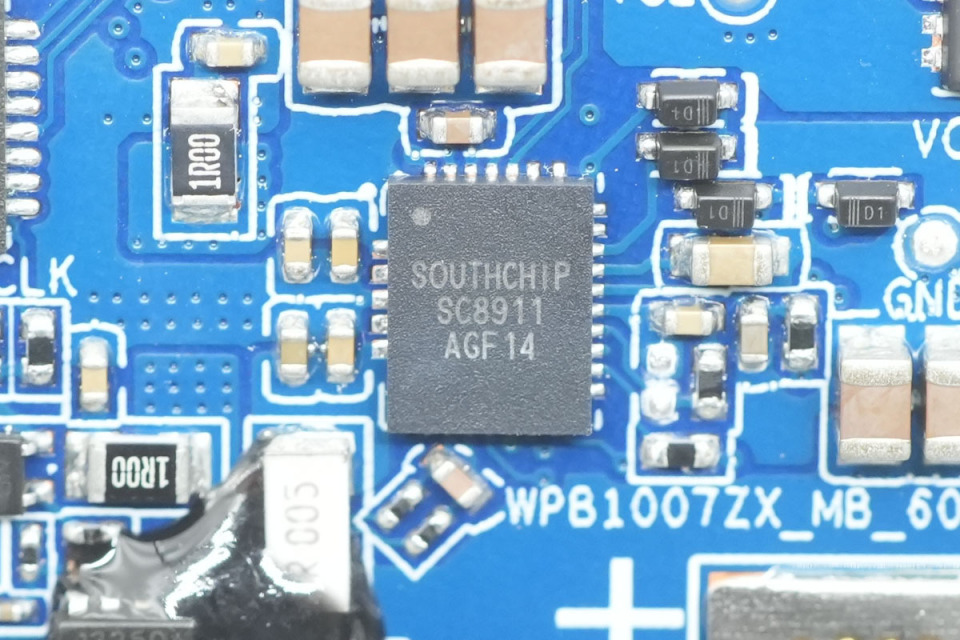

同步升降压转换器来自南芯科技,型号SC8911,其在正向充电或反向放电操作过程中支持降压模式、升压模式以及升降压模式。SC8911管理2节锂离子电池和磷酸铁锂电池的充电,支持涓流充电、预充电、恒流充电、恒压充电以及自动终止。电池放电模式支持从3.3-21V的宽输出范围。 通过I2C接口,用户可以轻松设置充电/放电模式,并灵活编程充电电流、充电电压、输入电压调节、输入电流限制、OTG输出电压调节、电流限制以及其他参数。


SC8911还提供各种监控功能,包括输入电流/电压、电池电流/电压、结温以及3个端口的输出电流。 SC8911支持全面的保护功能,包括端口和电池过压保护、输出过压保护、电池和输出欠压保护、逐周期电流限制以及过热关断保护。SC8911采用4mm x 5mm的QFN-27封装。

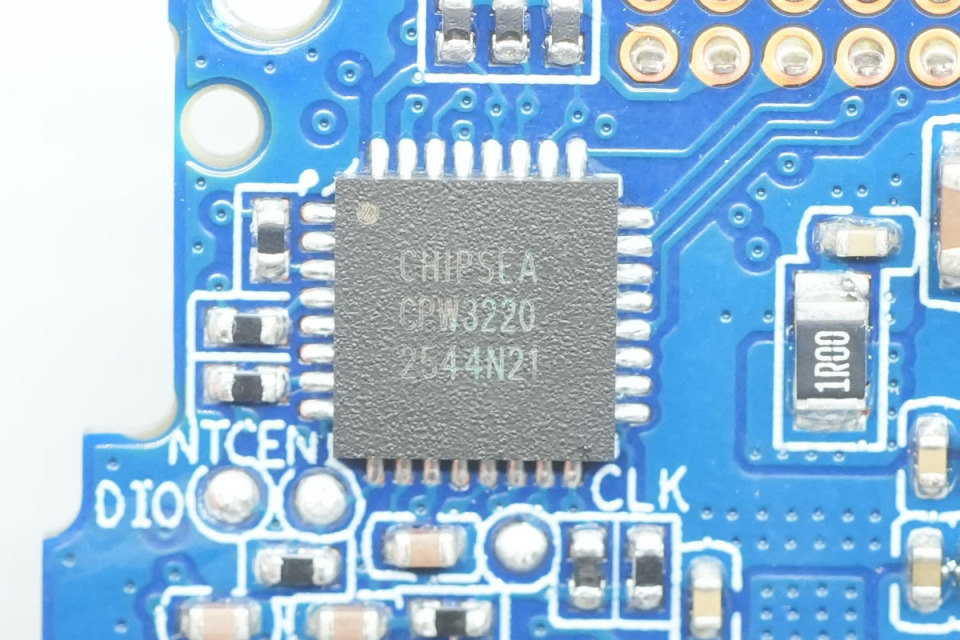

移动电源协议芯片来自芯海科技,型号CPW3220,该系列是适用于电池双向应用的USB Type-C和USB PD控制器。集成了两路独立的Type-C CC和USB PD功能,Load Switch Driver,USB BC1.2。

该芯片同时还集成了多种手机的快充协议,以增强终端设备的充电兼容性。可应用于移动电源、电动工具等领域。可一颗芯片实现双Type-C口解决方案。

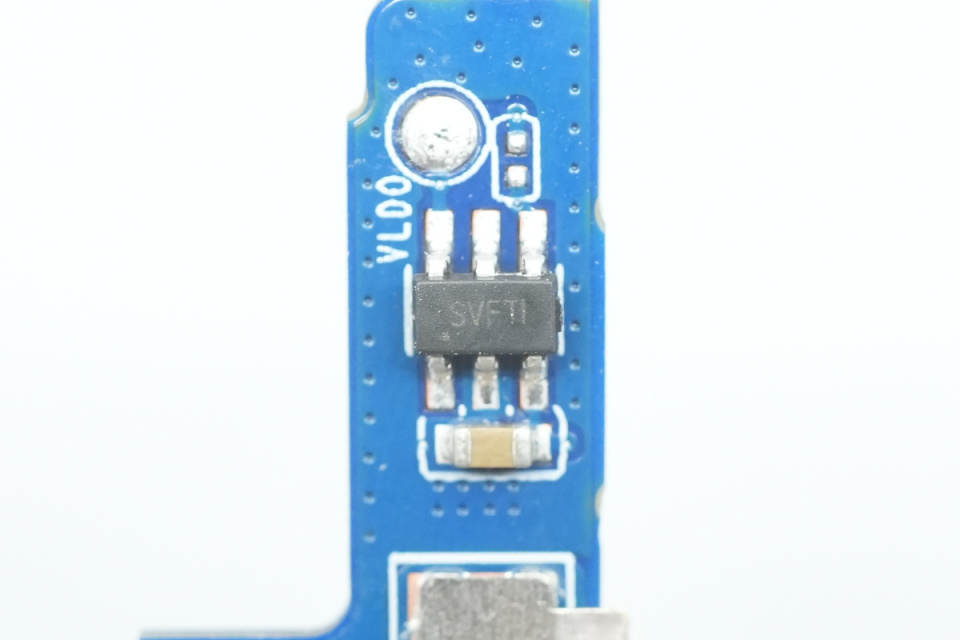

一颗LDO线性稳压器,丝印SVFTI,来自SGMICRO圣邦,型号SGM2202,封装SOT23-6。

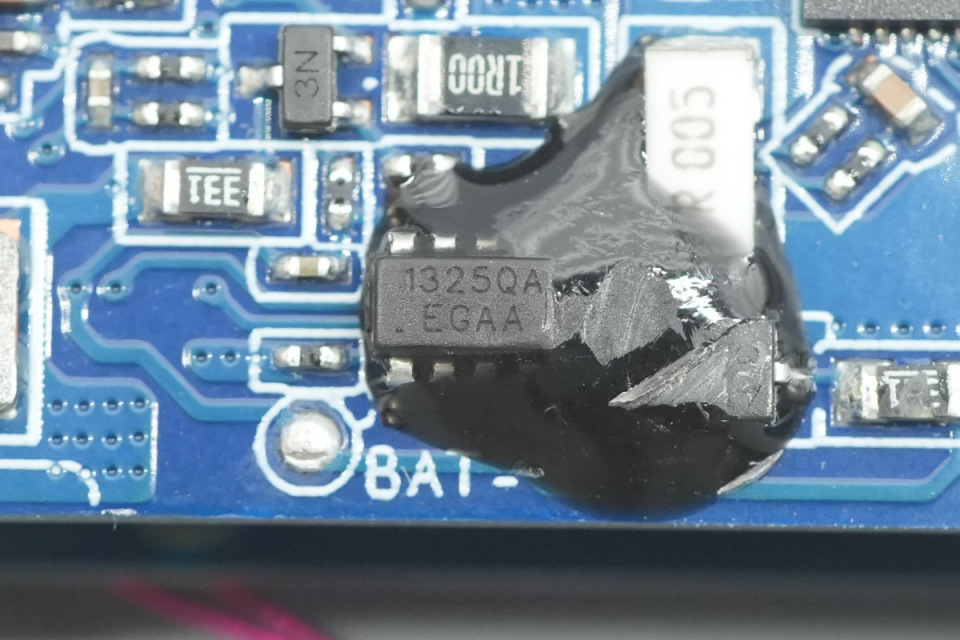

锂电保护芯片来自ICM创芯微,型号为CM1325-QAK,这是一款2节带均衡可充电电池保护芯片,采用SOT23-8封装。

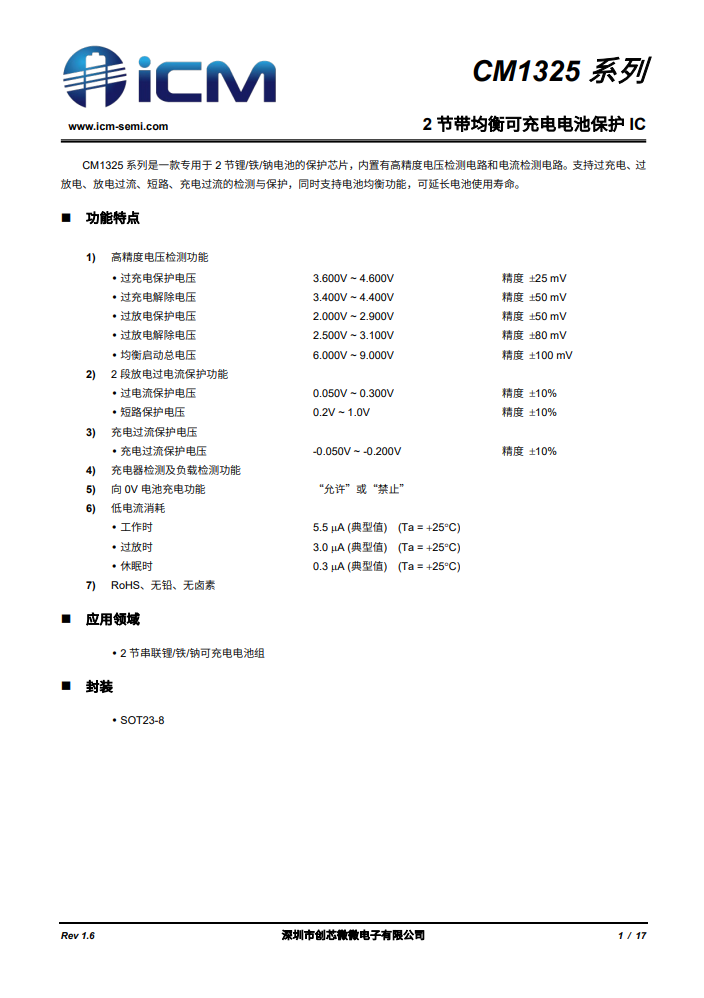

CM1325-QAK详细资料。

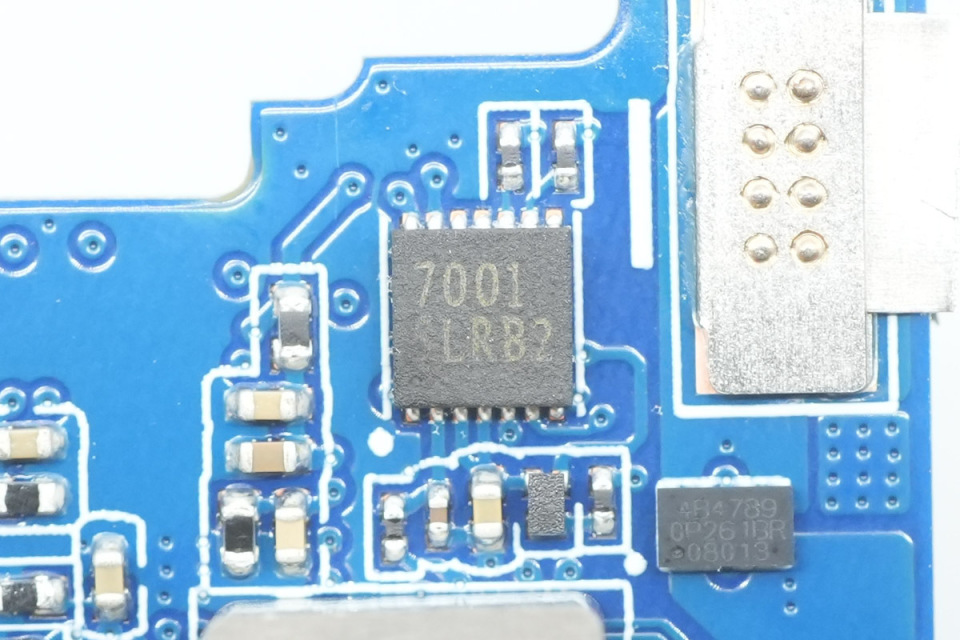

一颗丝印为7001的器件。

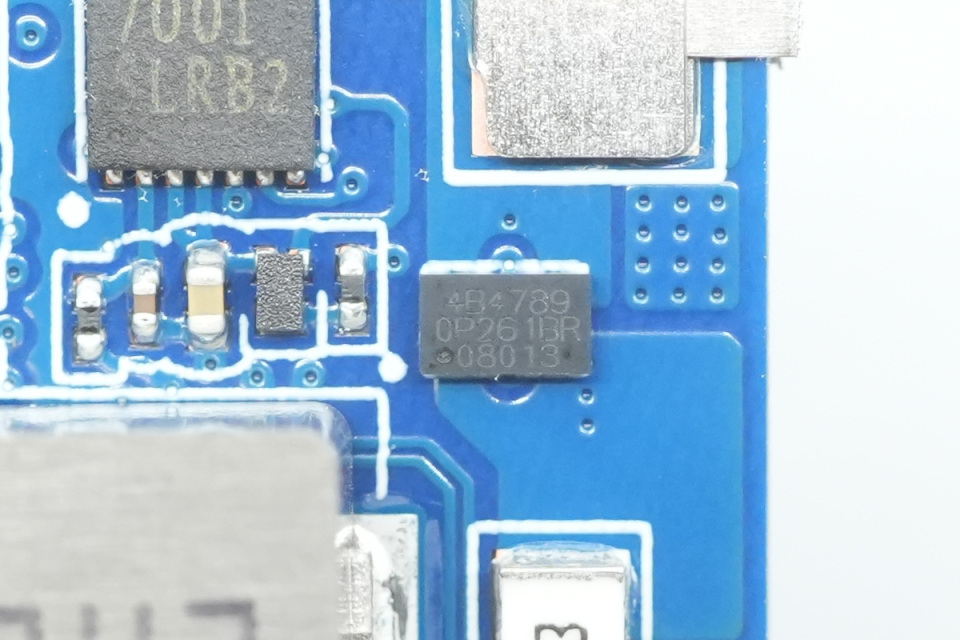

丝印为4B4789的锂电保护管特写。

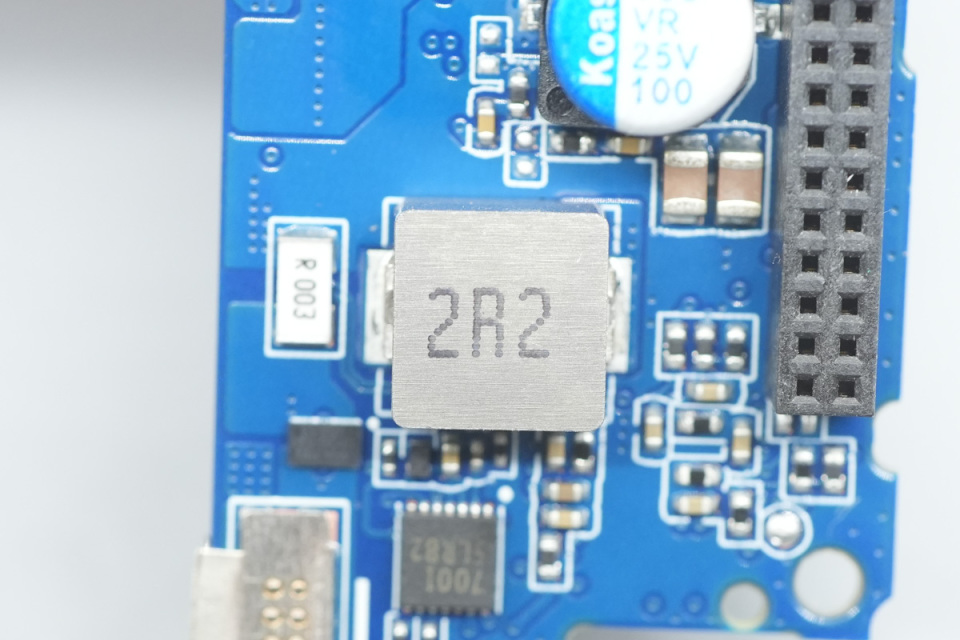

一颗2R2合金电感。

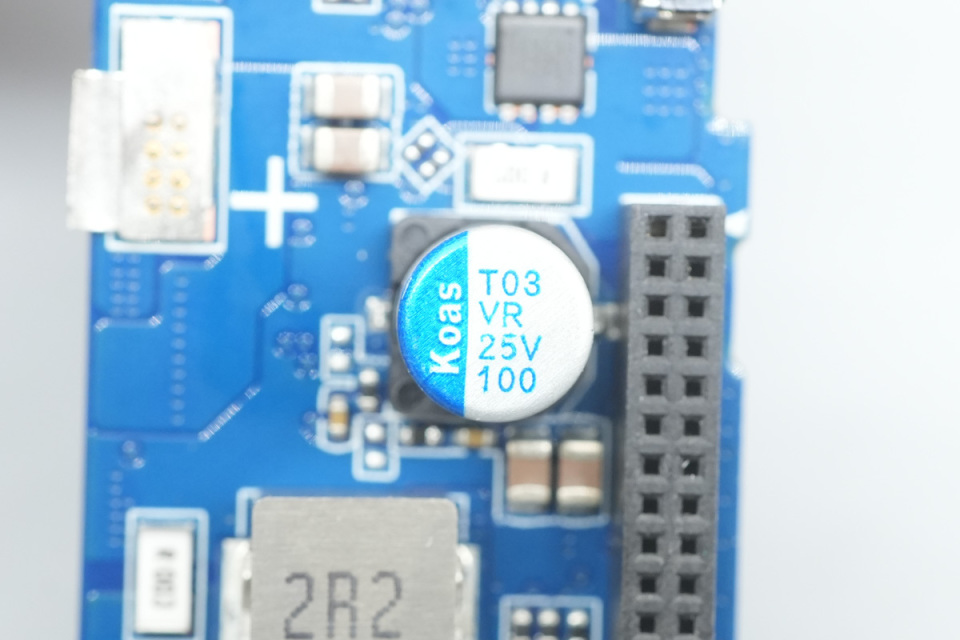

滤波固态电容来自Koshin东佳,规格为25V 100μF。

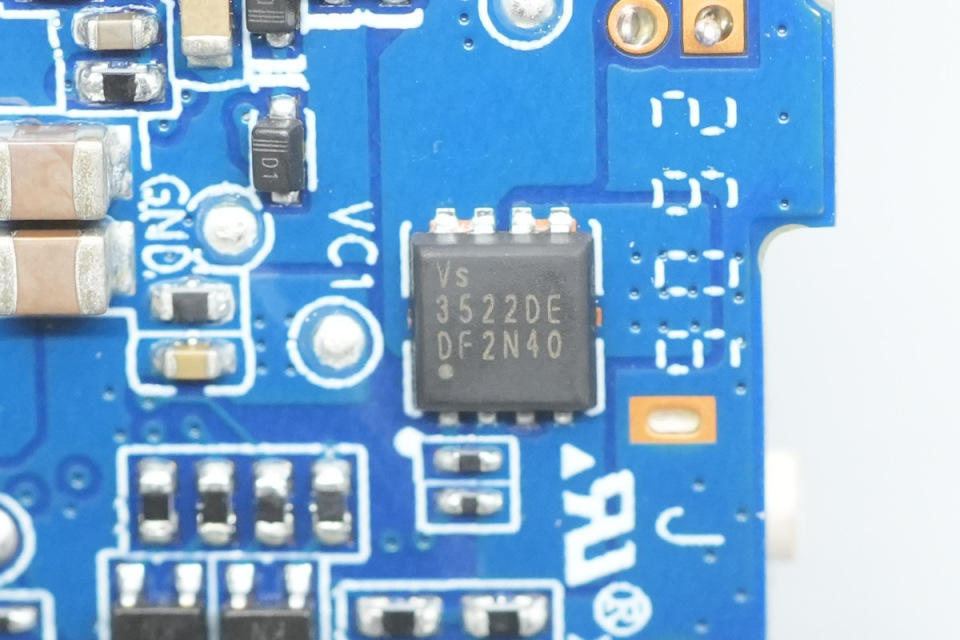

另一颗VBUS开关管同样来自Vergiga威兆半导体,型号同样为VS3522DE。

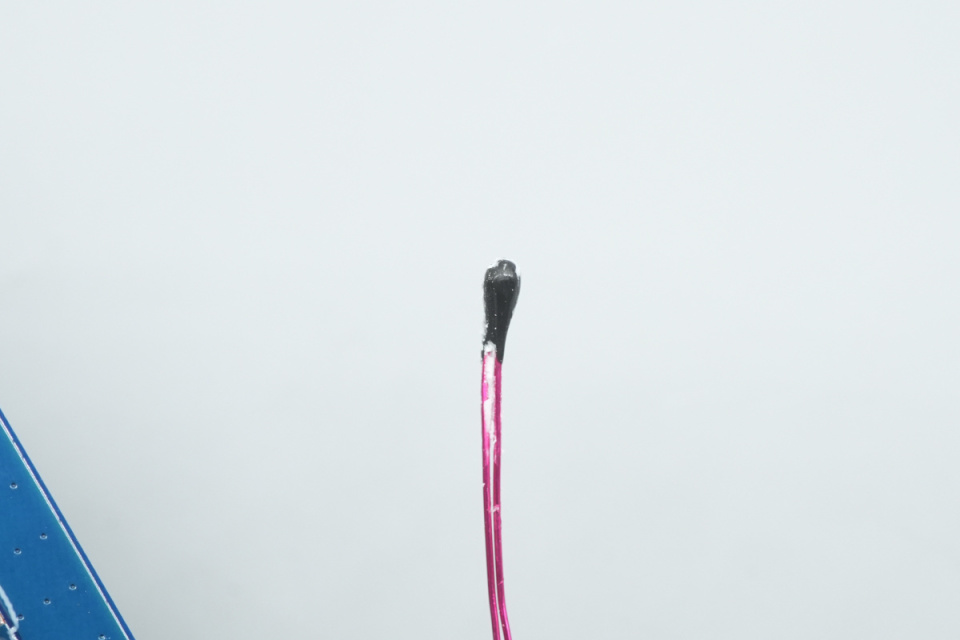

用于测量电池温度的热敏电阻探头特写。

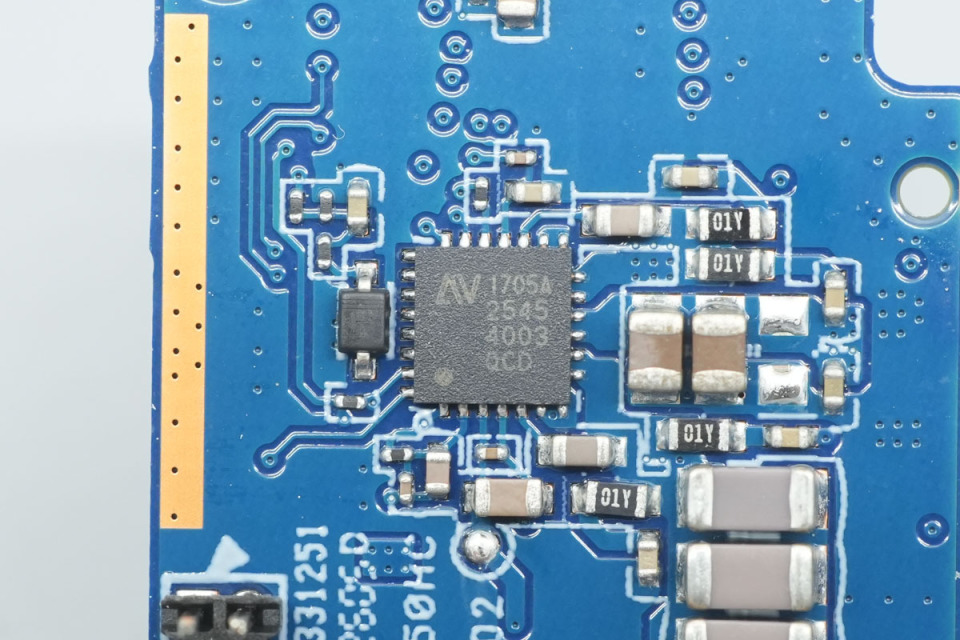

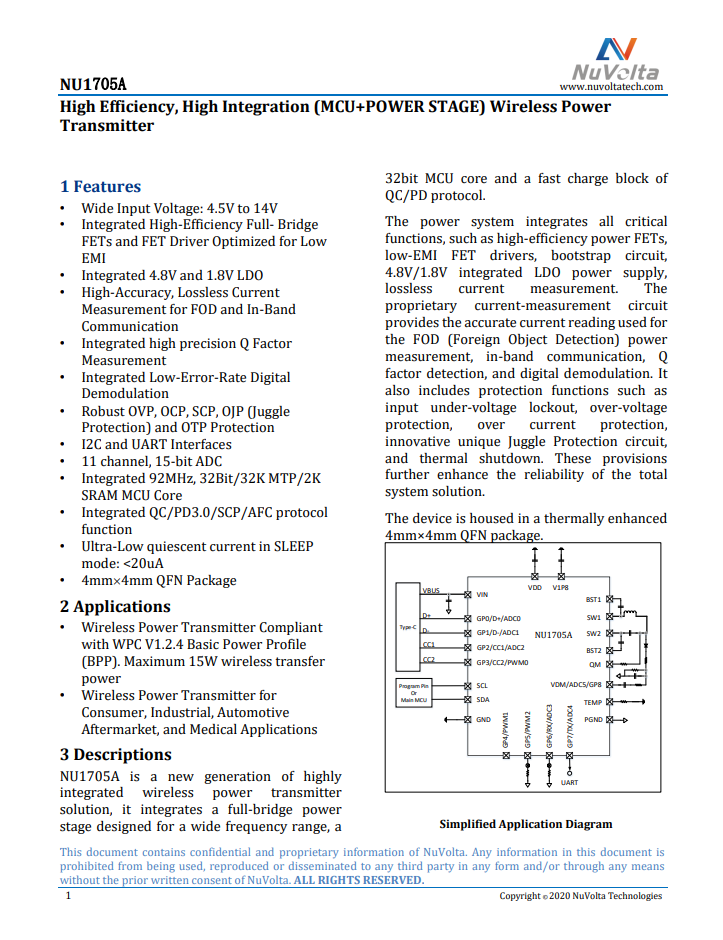

无线充电主控芯片来自伏达半导体,型号NU1705A,集成了适用于宽频率范围的全桥功率级架构和32位MCU内核。该电源系统集成了所有关键功能模块,包括高效功率场效应管、低电磁干扰的FET驱动器、自举电路、4.8V/1.8V集成LDO电源以及无损电流检测技术。


其专利电流检测电路可提供精确的电流读数,用于异物检测、功率测量、带内通信、Q值检测及数字解调功能。同时具备多重保护机制:输入欠压锁定、过压保护、过流保护、独创的Juggle Protection动态保护电路以及热关断保护,这些设计显著提升了整体系统解决方案的可靠性。采用4mm×4mm QFN封装。

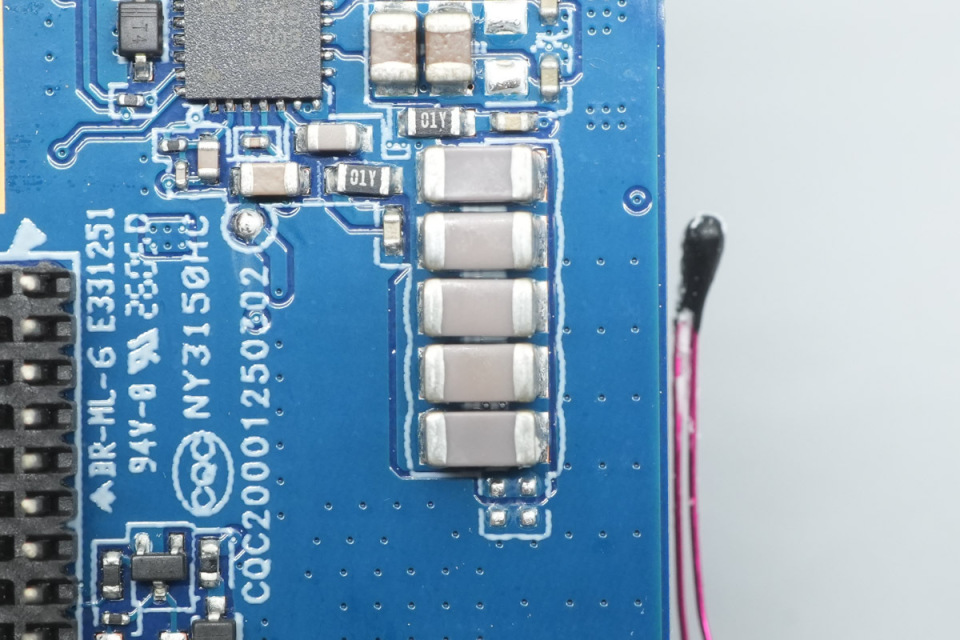

主板边缘的五颗电容特写,用于无线充谐振。

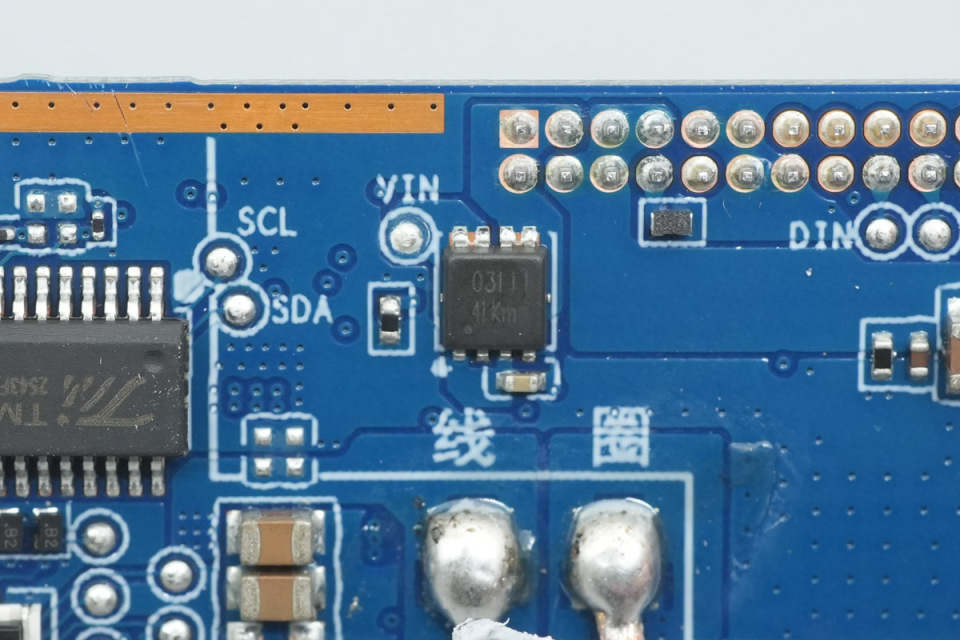

一颗MOS管丝印03111,用于无线充谐振电容切换。

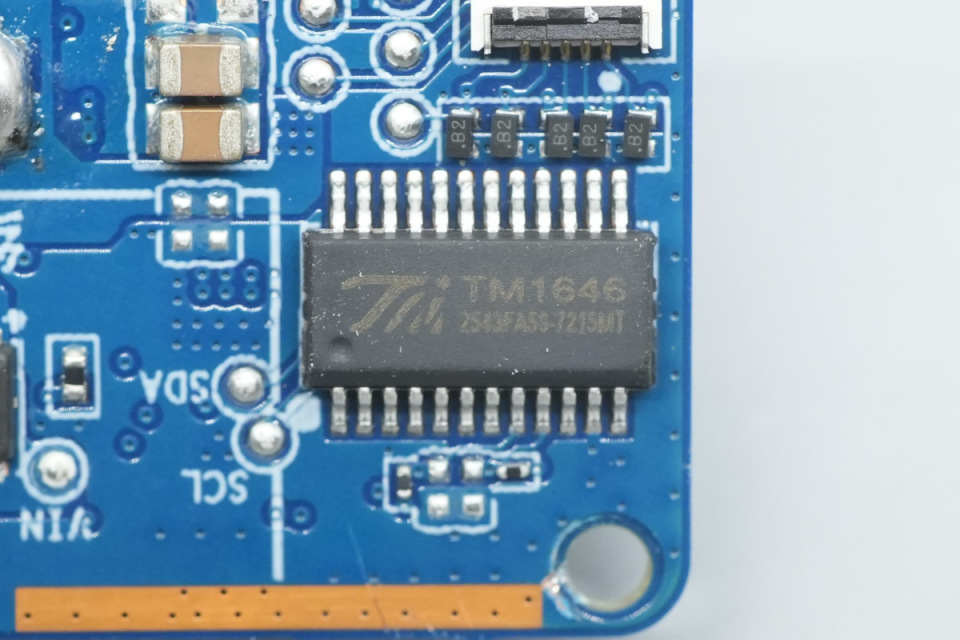

LED数码管显示驱动芯片来自TM天微,型号TM1646。

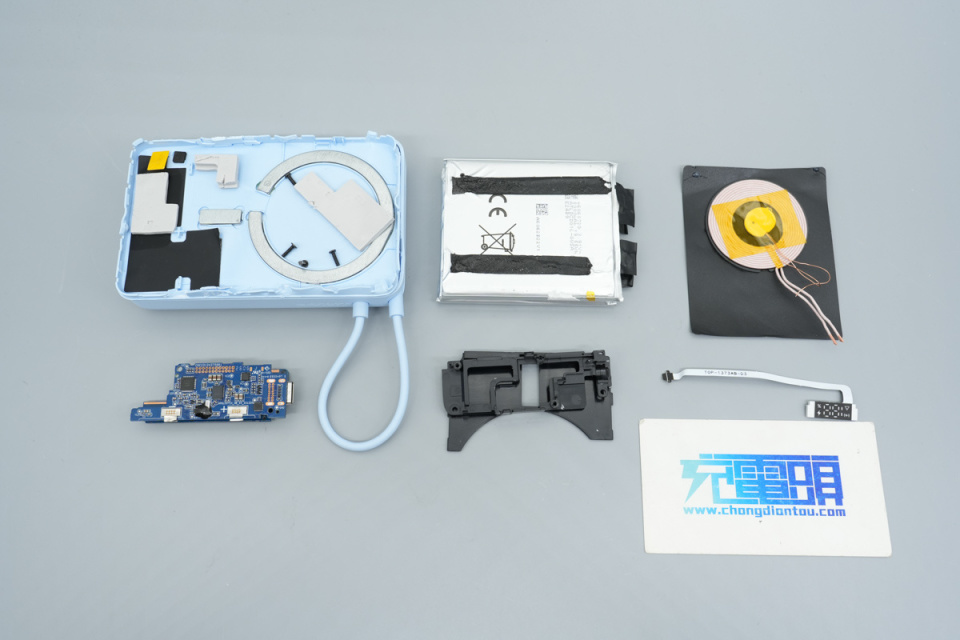

全部拆解完毕,来一张全家福。

充电头网总结

小米10000mAh磁吸支架充电宝2026版在外观设计上采用了马卡龙色系的浅蓝亲肤外壳,质感细腻。其亮点在于磁吸无线充+可折叠支架+L型自带线的设计,解决了用户在户外充电、游戏握持及桌面观影等多种场景下的痛点。

内部做工用料方面,充电头网拆解发现其内置总容量为10000mAh的ATL电芯,并采用了南芯科技同步升降压控制器、芯海科技协议芯片与伏达的无线充芯片,搭配沁恒MCU,组成了符合新国标需求的移动电源产品,可通过连接小米官方网页,快速查询电池健康度等信息。同时,产品内部配备了NTC热敏电阻及大面积散热贴纸,确保长时间使用的稳定性。

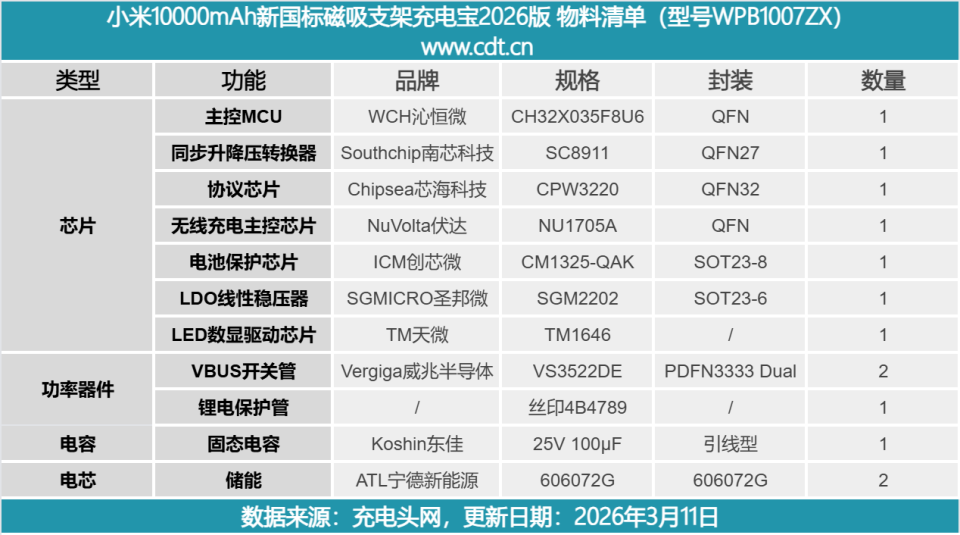

最后附上产品的物料清单,方便各位读者朋友查阅。
