今天，EEWorld针对丰田bZ4X纯电动汽车搭载的逆变器开展实物拆解与结构解析，重点围绕逆变器内部功率回路、驱动回路及控制回路等核心模块展开说明，完整还原其硬件布局与电能转换工作逻辑。

xEV分解チャンネル、调皮的JINX丨信源

汽车开发圈丨出品

整体外观

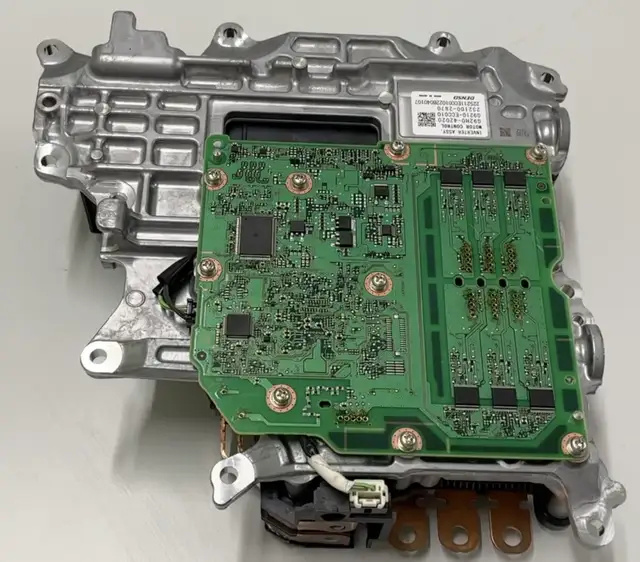

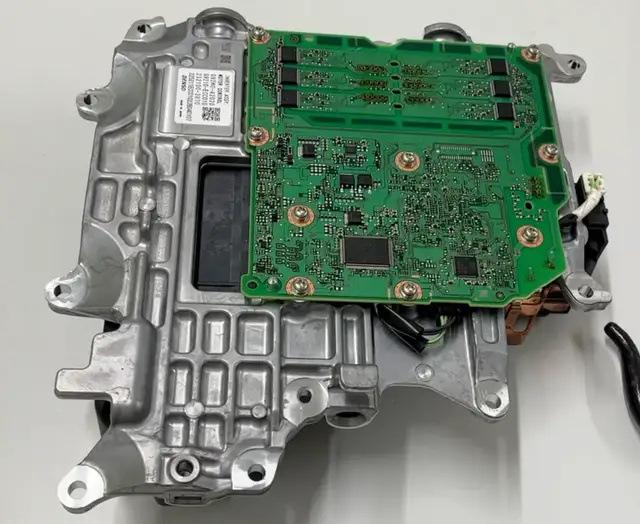

本次为大家介绍丰田 BG4x 车型搭载的逆变器整机外观与内部布局。从整机结构来看，逆变器最上方区域为栅极驱动回路，其下方为CPU控制单元。主控芯片采用英飞凌产品，核心控制板为双面布局设计，栅极驱动回路搭载自研驱动IC，同时集成绝缘变压器等器件，上下桥臂驱动电路集成布置于板间空隙位置，后续将对该部分进行详细展示。

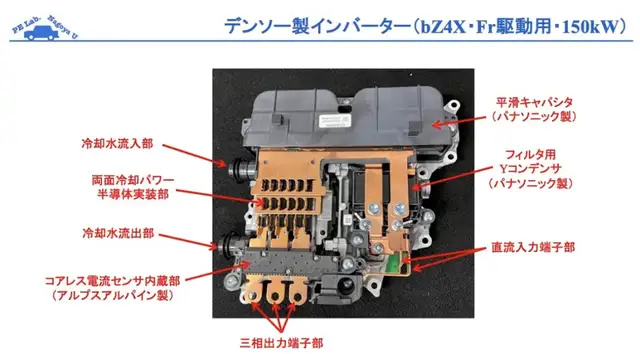

该逆变器供应商为电装（Denso），存在两种功率规格：前驱版本为150kW，后桥驱动版本为 80kW，二者采用完全通用的结构设计，具备良好的兼容性。功率半导体散热采用双面水冷结构，是该逆变器的核心散热方案。

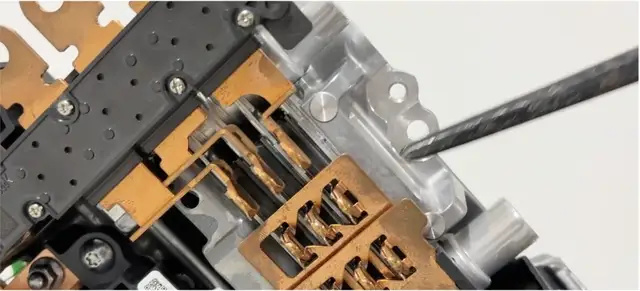

直流电容为松下（Panasonic）产品，器件表面可清晰看到松下品牌标识。高压直流电从输入侧接入，经 EMC 滤波回路后进入支撑电容。电容本体采用树脂绝缘一体化结构，正负极母线清晰可见，直流输入后直接通过热压焊接方式与功率半导体端子对接，焊接面为平面贴合形式，电气连接可靠性较高。

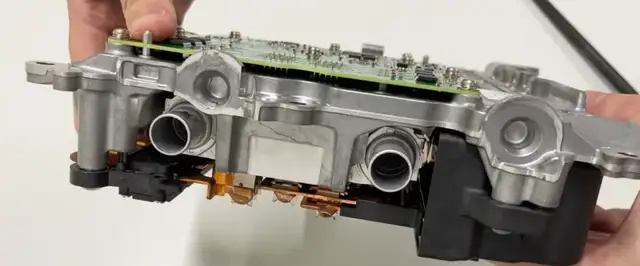

逆变器三相输出端搭载阿尔卑斯阿尔派（ALPSALPINE）无铁芯电流传感器，实现输出电流检测。冷却回路接口沿用普锐斯等丰田车型成熟的冷却器设计方案，结构通用性强。

从功率配置上看，150kW版本在功率模块区域会增设器件，而本次拆解的 80kW 版本对应位置为预留空位，采用三组功率芯片模块即可满足输出需求，整体设计具备良好扩展性，整机厚度控制优秀，结构集成度高。

该逆变器整体设计成熟度高，采用平台化、通用化架构，可适配不同功率等级需求，是丰田电气化平台的典型核心部件。整机给人的直观印象是内部支撑电容体积较大，占据了可观的内部空间。后续将展示 150kW 版本整机结构，可重点对比其搭载的功率半导体数量差异。

内部解析

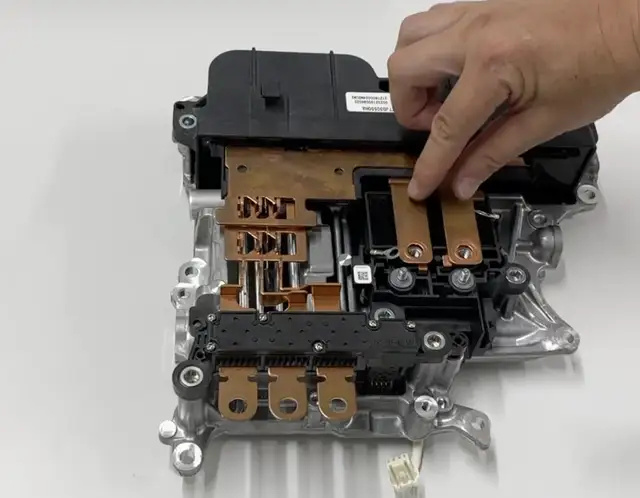

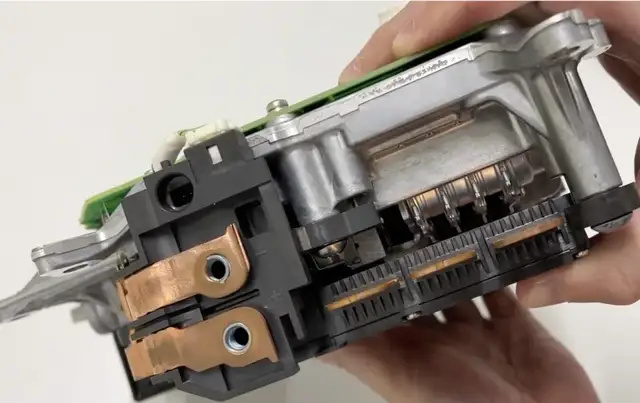

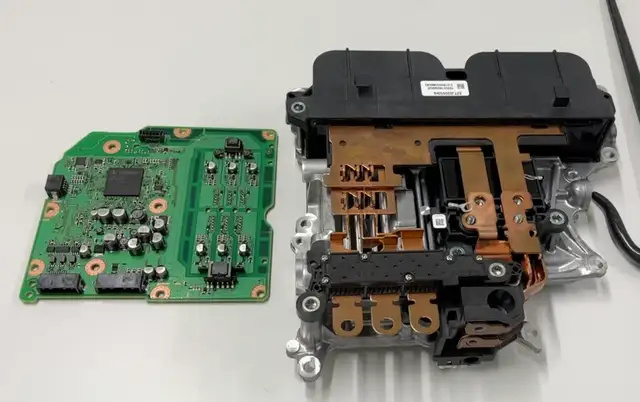

该逆变器内部集成了功率电路模块，在其旁侧设有绿色电路板，即为栅极驱动回路；另一侧则布置有控制回路相关组件，整体采用紧凑的集成化安装结构。

从逆变器功率回路部分来看，设备输入端接入直流400V级高压电，高压电能首先经过用于噪声滤波的电容器，再通过薄膜电容进行电压稳压与储能，实现电压平稳输出。随后，稳定的直流电输送至功率半导体器件，通过高频开关动作将直流电转换为三相交流电，最终从输出端输出三相电流，驱动驱动电机运转，以此完成逆变器的核心电能转换功能，为车辆行驶提供动力。

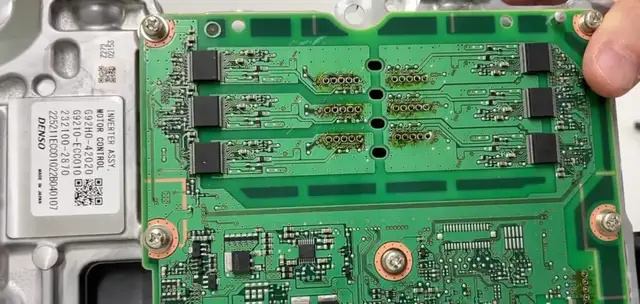

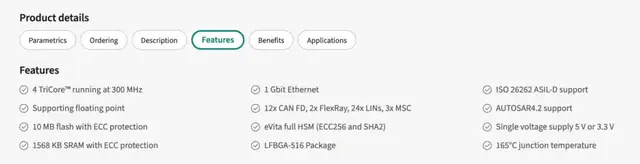

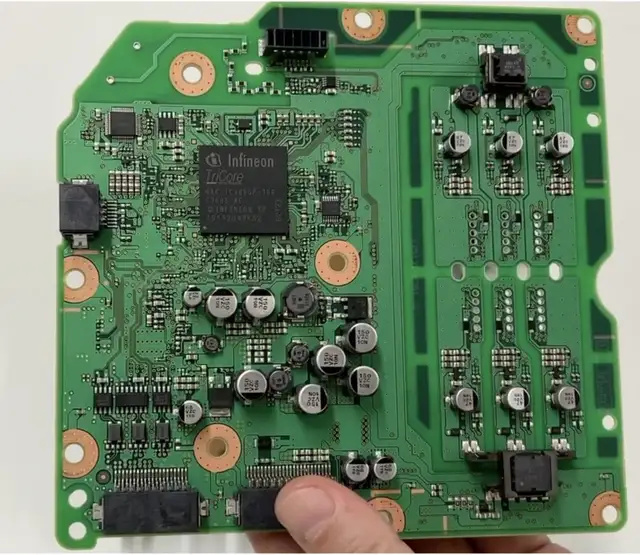

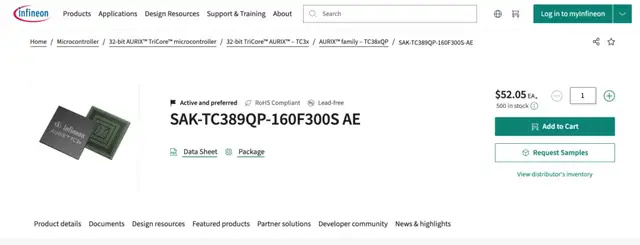

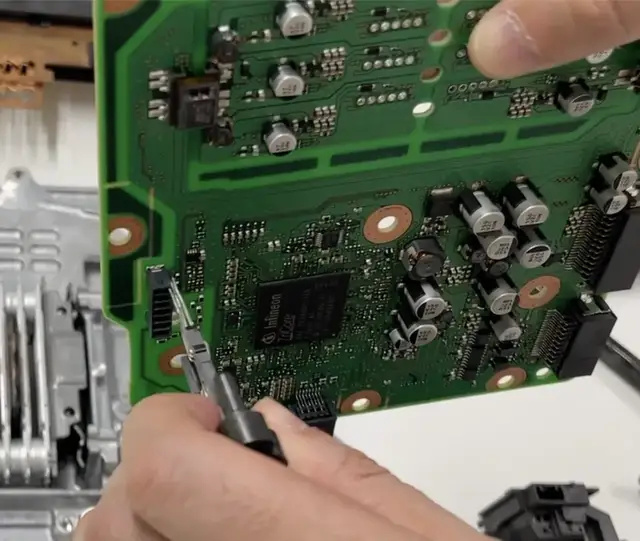

板子上，比较瞩目的芯片是英飞凌的32位TriCore™ AURIX™–TC3x，具体型号是SAK-TC389QP-160F300S AE。从官网介绍来看，这颗芯片作为AURIX™ TC38xQP 系列的一部分，配备了4颗300 MHz的TriCore™处理器、10 Mbyte闪存、1568 MB内存和 LFBGA-516 封装。符合ISO 2626及IEC61508标准，确保符合最高至ASIL-D/SIL3的安全要求。凭借先进的功能和广泛的连接选项，它提供了全面的解决方案。

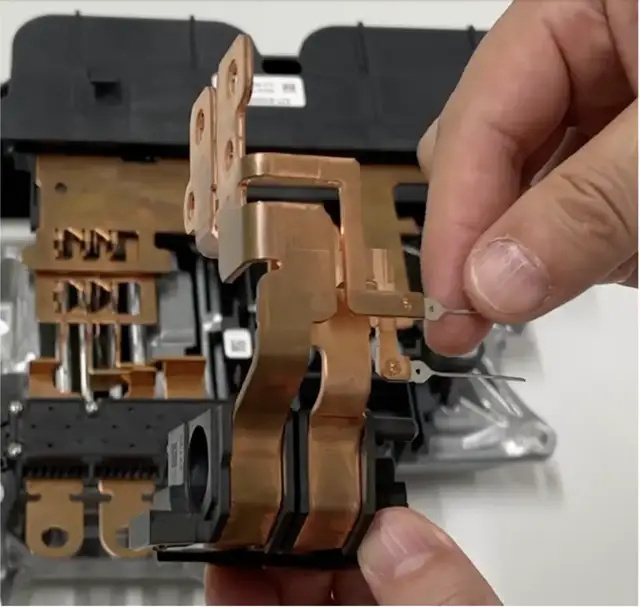

进一步观察逆变器输入端细节可见，内部线路布局复杂，输入端线束由松尾制作所供应，属于该供应商配套零部件。高压电能通过该线束接入后，连接至输入端电压检测端子，同时较长的线束部分与另一侧的相关器件稳定对接，形成完整的高压输入与信号检测回路。

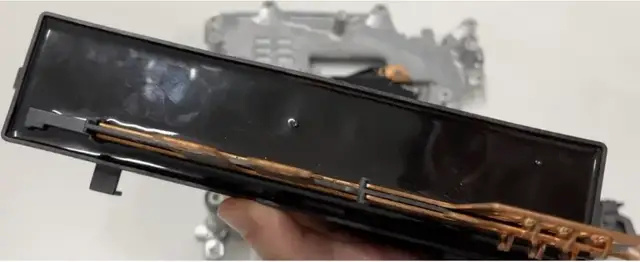

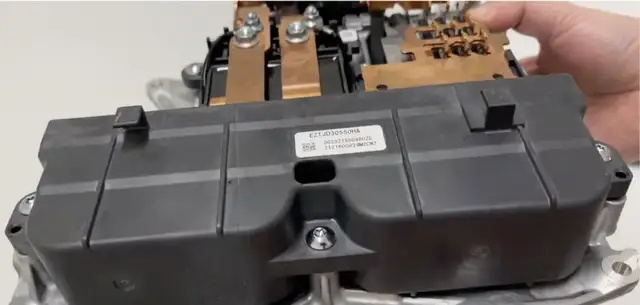

该逆变器壳体开启位置处，内置有直流切断控制开关，当逆变器壳体打开时，可自动切断直流电源，起到安全保护作用。直流电源经线路输入后，首先接入的核心部件为直流稳压电容，该电容在逆变器内部体积占据显著比例，属于整机中尺寸最大的核心零部件之一。

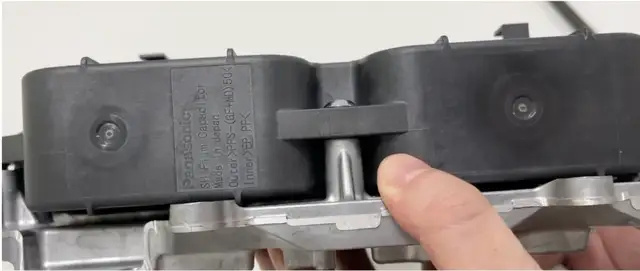

其绝缘部位采用 PPS 树脂材质进行绝缘处理，可承受约 400V 等级直流电压，电容本体为层叠结构设计，通过多层薄片叠加压制而成，该直流稳压电容为松下供应产品，因器件表面未标注具体容量参数，后续计划通过实测方式获取容量数据。

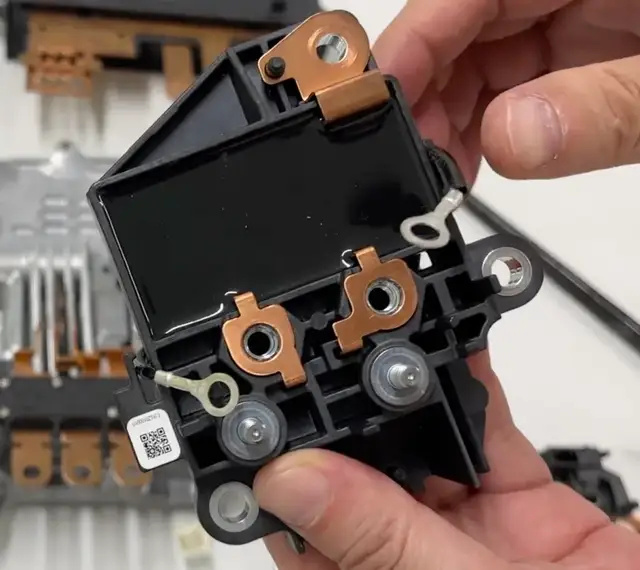

在逆变器输入侧，还布置有 Y 电容，同样由松下作为供应商，该区域同时集成有放电电阻，与 Y 电容一体化布设，共同构成 EMC 滤波与安全放电回路。

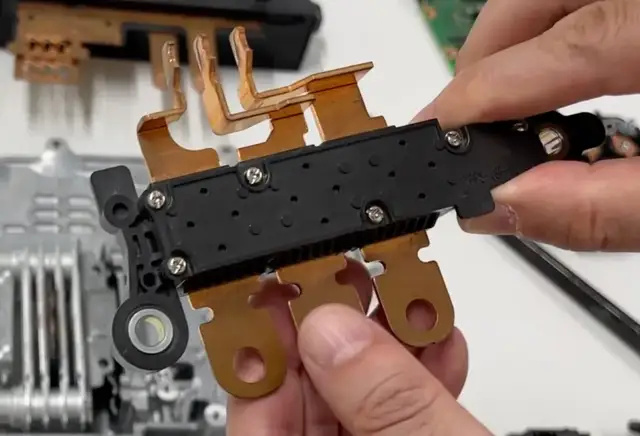

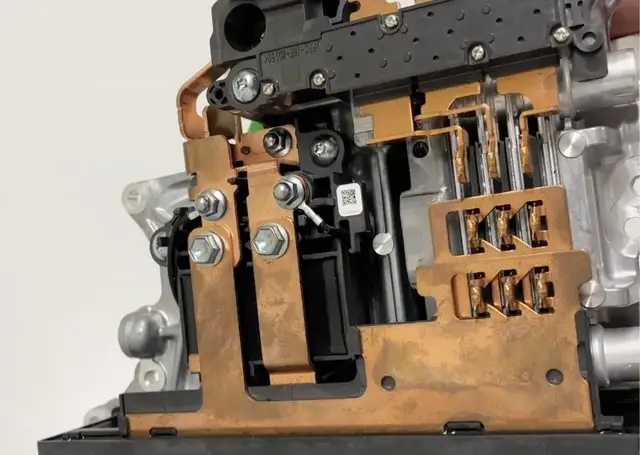

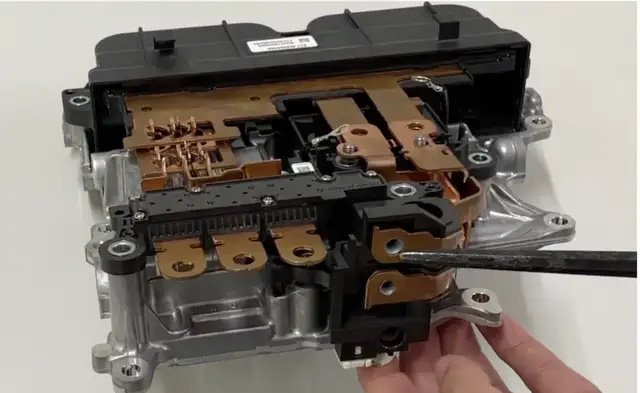

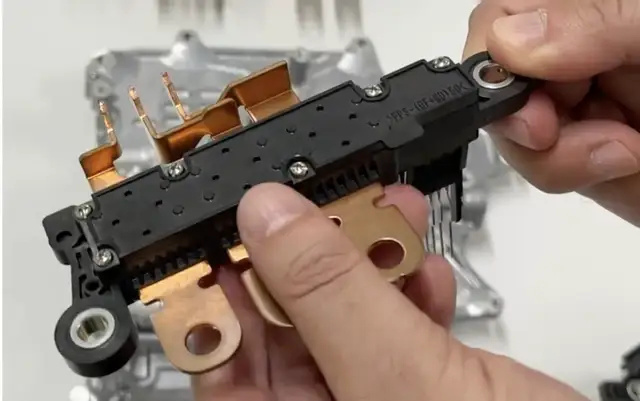

接下来是逆变器的核心功率器件安装区域，可视为整机的核心动力单元。在功率器件输出侧，配备有电流传感器，该传感器采用无铁芯超薄型设计，由阿尔卑斯阿尔派提供内部核心感应部件。

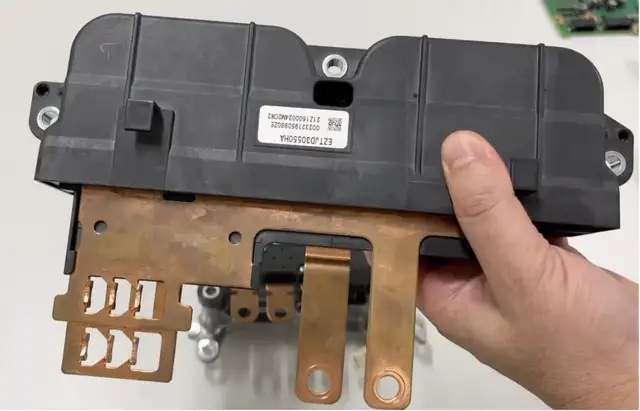

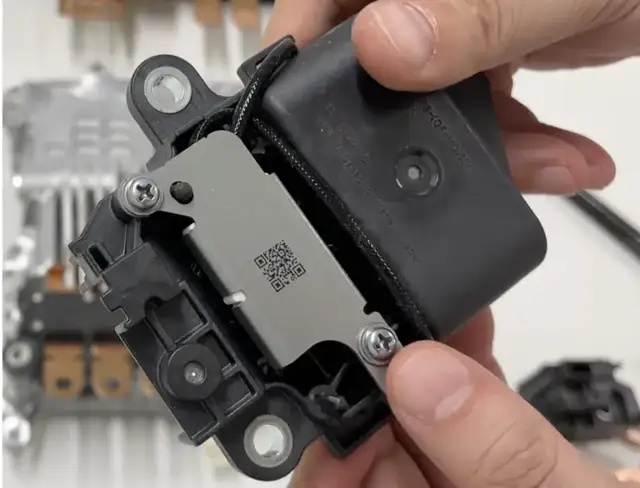

该电流传感器内部结构通过感应方式采集电流信号，利用感应元件生成对应信号，实现输出电流实时检测。传感器通过长线束连接至控制电路板，通过专用插座与电路板连接器对接。该连接器为量产专用设计，通过插针式结构实现可靠连接，主要用于提升批量生产时的装配稳定性与电气连接可靠性，属于专为量产工况设计的特殊连接器。

和另一款逆变器对比

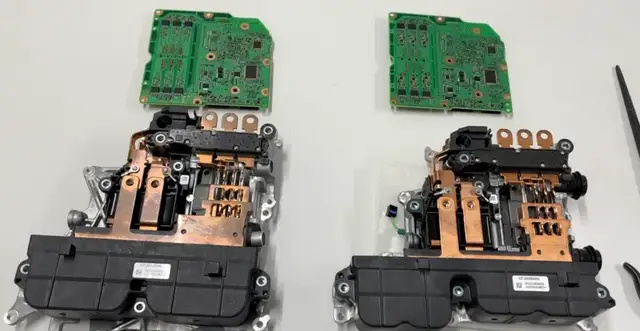

对比丰田bZ4X与雷克萨斯RZ450e所搭载的后桥逆变器对比，两款产品均为80kW功率等级，通过实物对比直观呈现两者的结构异同。

左侧为丰田bZ4X逆变器，右侧为雷克萨斯RZ450e逆变器，从外观上看，两者整体造型高度一致。在重量方面，bZ4X逆变器为3668g，雷克萨斯RZ450e逆变器为3361g，两者重量相差37g。

两者最直观、最主要的差异体现在直流支撑电容部分：bZ4X搭载的电容重量为1289g，雷克萨斯RZ450e车型所用电容重量为1159g，二者相差恰好130g，这也是整机重量差异的核心来源。

除此之外，两款逆变器在电流传感器、输入滤波回路、放电电阻以及散热模块等细节结构上基本一致，固定卡扣等附属结构也大体相同。整体来看，两款车型的逆变器高度通用化，充分体现了丰田集团电气化核心部件的平台化、模块化设计思路。

详细解析设计

丰田之前在SAE上发表过一篇Development of Inverter Drive Unit for BatteryElectric Vehicle的论文，里面简单解释了bZ4x逆变器的设计思路。

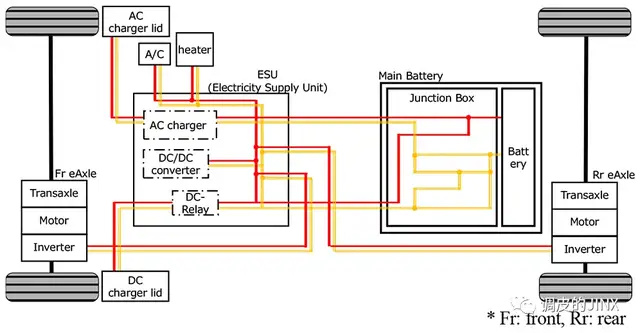

全新电池系统中，新开发的电力供应单元（ESU）高度集成了DC/DC转换器、车载充电器、直流继电器以及配电模块，实现了高压系统的紧凑化布局。

四驱车型采用串联式冷却结构，以保障前后逆变器均获得充足的冷却液流量。由于后逆变器进水温度会受前逆变器余热影响，难以单纯依靠流量匹配温控需求，丰田通过前逆变器热损失预测控制，根据系统输出预判排气热损失，动态调节水泵负载，最终使水泵驱动损耗降低 29%。

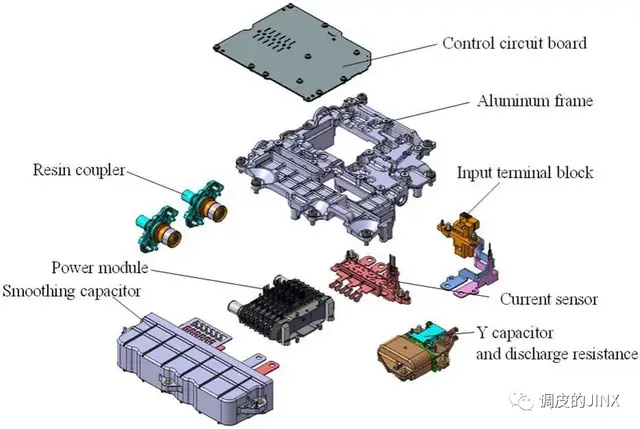

逆变器采用框架式安装方案，将核心部件集成固定在框架上并与电驱动系统一体化装配。围绕这一结构开展了多项优化：提升壳体刚性、三相铜排采用油冷设计、优化紧固件布置位置等。

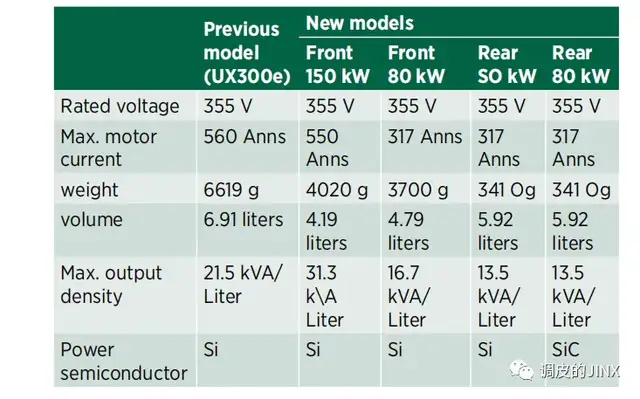

相比前代产品，新一代逆变器实现了大幅小型化与高性能化：体积减少 31%，重量降低 40%，最大输出密度提升 45.6%。核心优化措施包括：采用全新功率半导体器件、优化逆变器控制逻辑降低电容容量需求、搭载无铁芯电流传感器。

全新逆变器通过新型功率半导体降低损耗、提升散热性能，并优化控制算法，显著抑制功率器件温升。前逆变器由前代三颗功率半导体并联，精简为两颗并联，同时电流传感器、电容模块等部件同步小型化，使 150kW 等级逆变器体积缩减 31%。额外增设的 Y 电容，也有效改善了整车电磁兼容（EMC）性能。

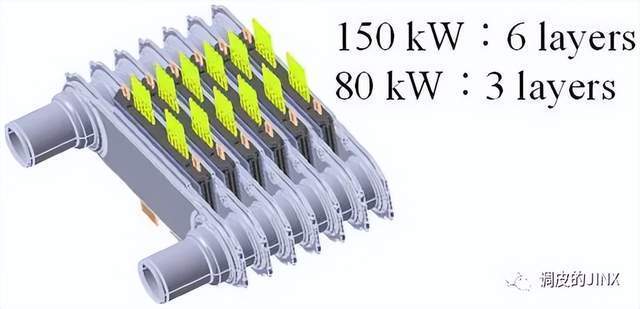

功率模块沿用双面冷却结构，可通过增减功率堆叠层数，灵活适配 150kW 与 80kW 两种功率规格，仅需调整电流传感器及电容模块母线形状即可实现差异化配置，平台化程度极高。

具体到各个部件：

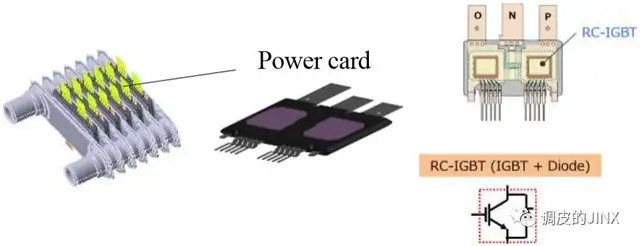

电源模块（Si基）：新一代功率模块搭载全新开发的RC-IGBT，将IGBT与FWD集成于单一芯片。通过优化器件参数，实现了模块小型化与高功率化。系统对全部六颗功率器件增设温度监测，替代前代仅单点测温的方案，减小了热保护的温度偏差，提升温度上限；同时在散热器安装面采用表面粗化技术，增强树脂与散热器结合力，并搭配高耐热树脂材料，使单块功率板承载功率提升47.3%，模块体积进一步缩小。

电源模块（SiC基）：后桥逆变器搭载碳化硅（SiC）功率器件，通过提高栅极电压降低导通电阻，开关速度约为硅基器件的3倍，功率损耗降低50%以上，单芯片输出能力提升至2.8倍。

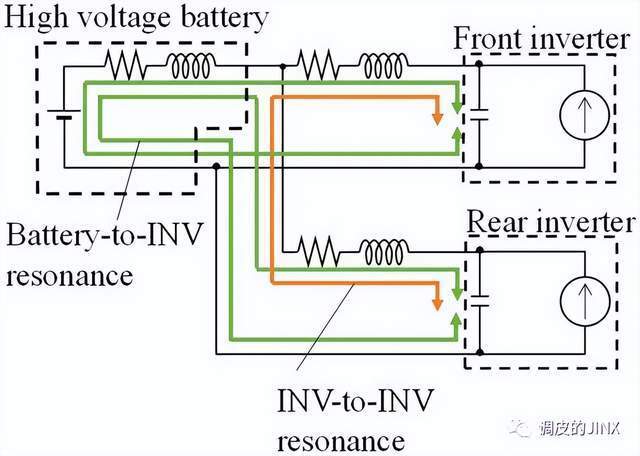

电机控制（SiC方案）：四驱高压系统中，前后逆变器、逆变器与高压电池之间易产生LC谐振，若谐振频率与逆变器载波频率及边带重叠，会放大电压电流纹波，影响ESU等高压部件安全。丰田并未通过增大电容容量解决该问题，而是优化开关脉冲控制策略，避免谐波分量与增益峰值重叠，最终使电容容量较前代降低37%。

控制ECU：控制板（CB）根据整车ECU的动力请求与逆变器内部传感器信号运算控制指令，栅极驱动板（GDB）采用单板式设计。传统方案搭载双微机架构，新一代通过提升处理器性能，并采用监测IC替代微机互监，实现单微机配置，进一步缩小体积。控制板（CB）实现 150kW/80kW通用化设计，仅通过修改栅极驱动板（GDB）即可适配不同功率及 SiC 驱动方案，兼顾开发效率与小型化目标。

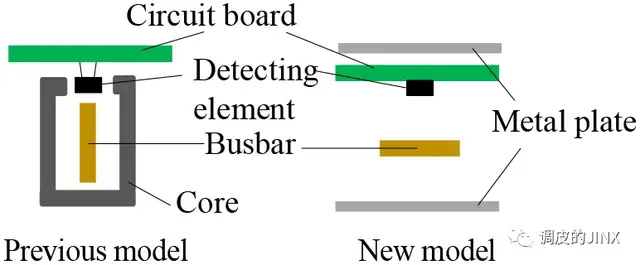

电流传感器：采用无铁芯电流传感器，使电流检测系统体积减少67%。针对无铁芯结构易受邻近母线磁通干扰的问题，在传感器上下增设金属板，保证检测精度与传统传感器相当。传感器采用三相独立单元设计，某一相故障时可识别故障相，仅使用正常相继续控制，具备故障安全运行能力。

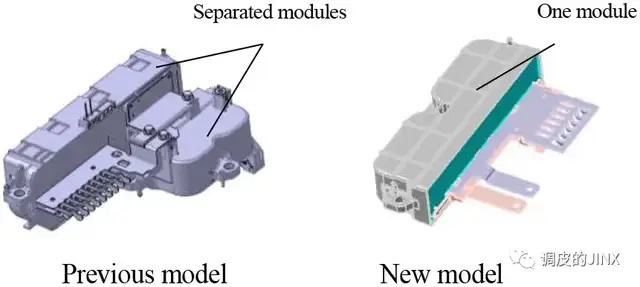

电容器模块：电容模块主要用于稳定逆变器输出电压，同时需降低浪涌电压，即减小等效串联电感（ESL）。新一代电容模块通过优化母线排布与结构，扩大正负极母线并联长度，使 ESL降低50%；同时采用新型超薄聚丙烯薄膜，实现进一步小型化与单模块集成化设计。

冷却器：冷却器采用双面直冷结构，针对功率半导体散热。前代产品内部流道存在流速缓慢、流体停滞区域，换热效率受限。新型冷却器采用分隔式翅片结构，将冷却液划分为独立相邻流道，减少停滞区，冷却性能较前代提升25%。

总结

综上不难看出，丰田bZ4X 的逆变器并非单纯追求参数激进，而是在成熟可靠、平台通用、高效小型化之间找到了极佳平衡。从双面水冷散热、无铁芯传感器，到 RC-IGBT 与 SiC 的合理搭配，再到跨车型高度通用的模块化设计，既延续了丰田一贯的稳健风格，也充分体现出其在电动核心部件上深厚的技术积累。
