2025 年第四季度，Intel 交出了一份让人倒吸凉气的成绩单。

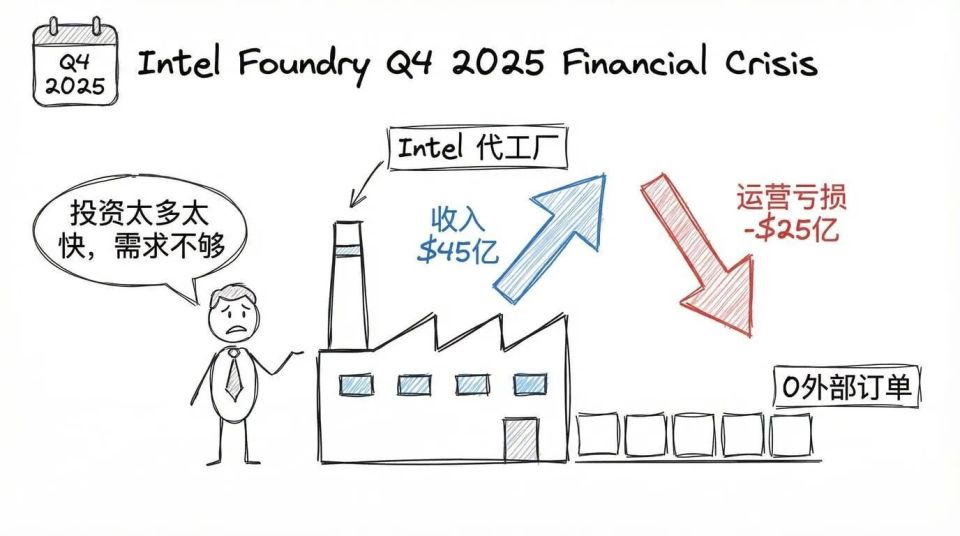

代工业务营收 45 亿美元，运营亏损 25 亿美元。新任 CEO Lip-Bu Tan 在财报会上坦言：“公司投资太多、太快，但需求根本不够。”更致命的是，Intel 在 SEC 文件里承认：在任何一个制程节点上，都还没有拿到真正有规模的外部客户订单。

这意味着什么？意味着 Intel 代工厂虽然建起来了，设备也买了，但没人来下单。就像你开了一家米其林餐厅，装修豪华、设备顶级，但门可罗雀，每天亏损的不是几千块，而是几亿美元。

很多人把 Intel 代工厂的困境简单归结为“信任赤字”，但这种说法完全没抓住要害。代工业务的门槛，远比想象中更技术、更结构化，也更依赖时间和规模的复利效应。

这篇文章会从三个维度拆解这个复杂的现实：

第一，为什么代工业务对后来者来说这么难？
第二，Intel 在 2 纳米战场上的真实实力和结构性限制是什么？
第三，Intel 必须做出什么选择、牺牲什么，才能活下来？

一、代工业务的护城河到底有多深？

很多人以为，代工厂的核心壁垒是技术。错了。

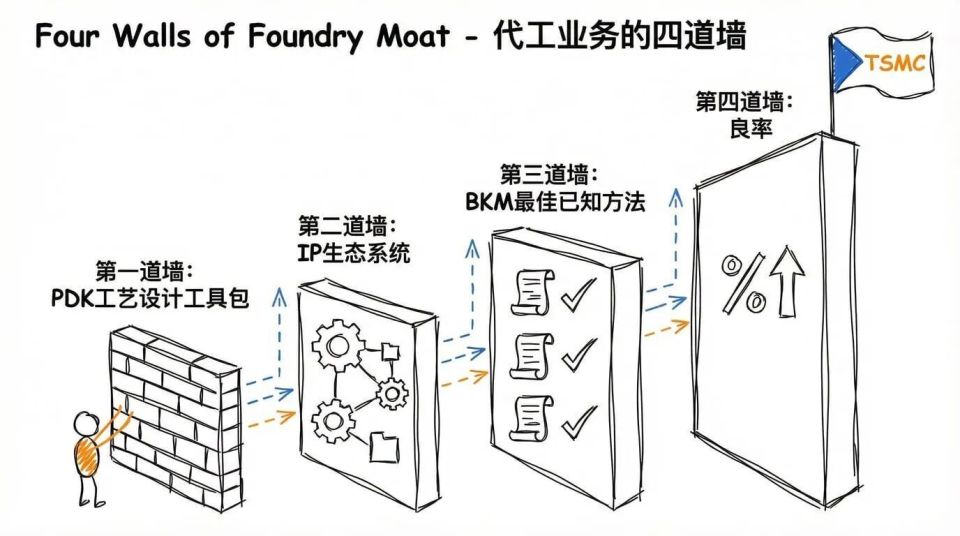

代工业务的核心壁垒，是时间和规模累积起来的技术资产。这是一道几十年才能建起来的墙，后来者想翻越，每一步都是血泪。

第一道墙：PDK（工艺设计工具包）

在芯片设计公司能在某个代工厂生产芯片之前，它需要一个东西，叫 PDK（Process Design Kit）。

PDK 是什么？简单说，就是把代工厂的制程信息打包成设计工程师能用的形式。里面包括晶体管的基本布局、电气行为的仿真模型、成千上万条设计规则，还有让 EDA 工具能分析设计的技术文件。

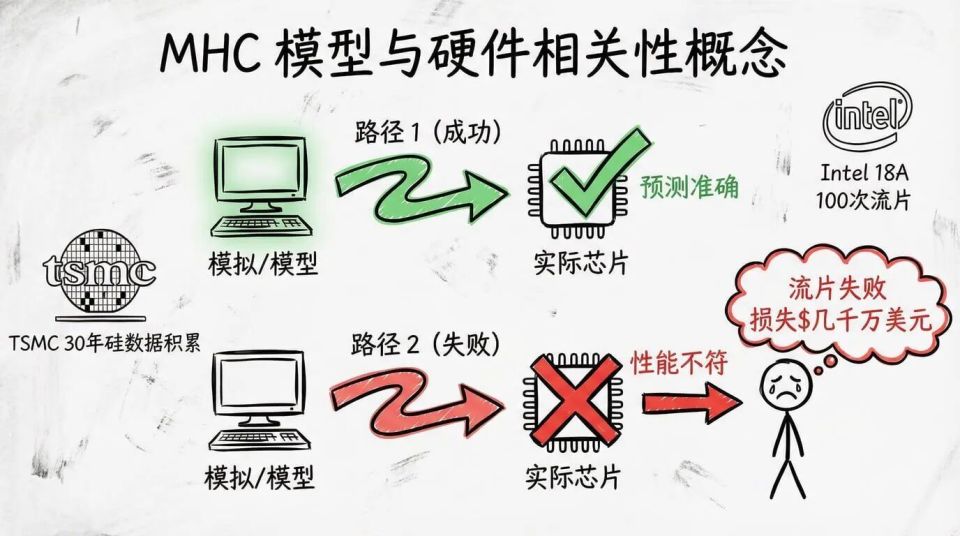

但这里有个最关键的概念，叫 MHC——Model-to-Hardware Correlation，模型与硬件的相关性。

用大白话说就是：你的仿真结果，和实际生产出来的芯片行为，到底有多接近？

如果 MHC 崩了会怎样？一家公司投了几千万美元流片，结果芯片性能跟预期完全不一样。这家客户，永远不会再回来。

TSMC 的 PDK 为什么这么强？因为 30 多年来，它为成千上万的客户生产芯片，积累的硅数据不断校准和优化模型精度。

Intel 呢？Intel 的 18A PDK 1.0 在 2024 年 7 月发布，据报道有超过 100 次流片。但业内普遍评估，它离 TSMC 达到的 MHC 验证水平，还差得很远。

第二道墙：IP 生态系统

光有 PDK 还不够。

在 SoC 设计里，复杂的功能模块——比如 CPU 核心、PCIe 接口、DDR 控制器——通常是从第三方买来的预验证 IP。这些 IP 必须在特定代工厂的特定制程上经过硅验证。

为 TSMC 验证的 IP，不能直接移植到 Intel 18A 上。物理设计要重做，时序约束要重新建立，硅验证要从头开始。这个过程，最少需要 12 到 18 个月。

TSMC 的开放创新平台上，有成千上万个经过硅验证的 IP 模块。为什么 IP 供应商优先为 TSMC 开发？答案很简单：TSMC 客户最多，投资回报率最高。

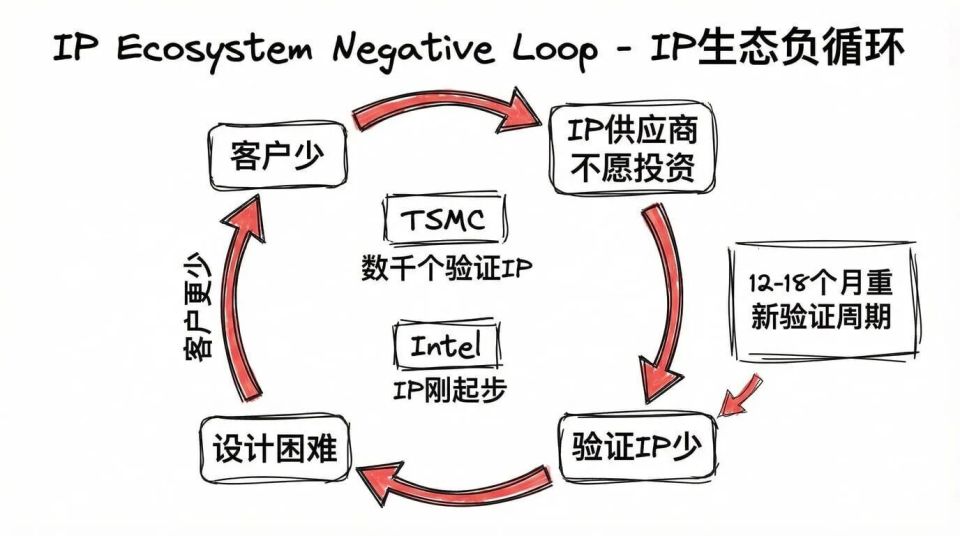

Intel 客户少，所以 IP 少。IP 少，所以客户更少。这是一个自我强化的负循环。

第三道墙：BKM（最佳已知方法）

在半导体制造里，有个术语叫 BKM，Best Known Methods，最佳已知方法。

这是什么？就是对于先进制程里成百上千道工艺步骤，每一道的当前最优解。光刻的最佳曝光条件、刻蚀的气体流量和压力组合、CMP 的抛光时间和压力——BKM 是每个参数的优化组合。

关键是，今天的 BKM 不是终极答案。当发现更好的方法时，它会被更新。

BKM 不是在实验室读论文学来的。它来自于跑真实的晶圆，在各种各样的设计图案上积累工艺响应数据，发现意外的缺陷模式，找到解决方案。你跑的晶圆越多，发现和解决问题的速度就越快。

这就是代工厂的规模效应开始发威的地方。

TSMC 同时为数百个客户生产芯片，设计千差万别，产生巨大的晶圆量。通过这个过程，各种缺陷模式的解决方案被编码成 BKM，同一制程上的每个客户都受益。

Intel 代工厂呢？几乎没有外部客户，主要通过自己的 x86 处理器积累 BKM。它缺少移动 AP、AI 加速器、网络芯片等各种设计图案的工艺数据。

第四道墙：良率——最致命的经济学

所有这些技术积累，最终汇聚到一个点：良率。

决定代工厂经济性的最关键变量，是缺陷密度，用 D₀表示，代表每平方厘米晶圆上的关键缺陷数量。

给你看个数字就明白了：

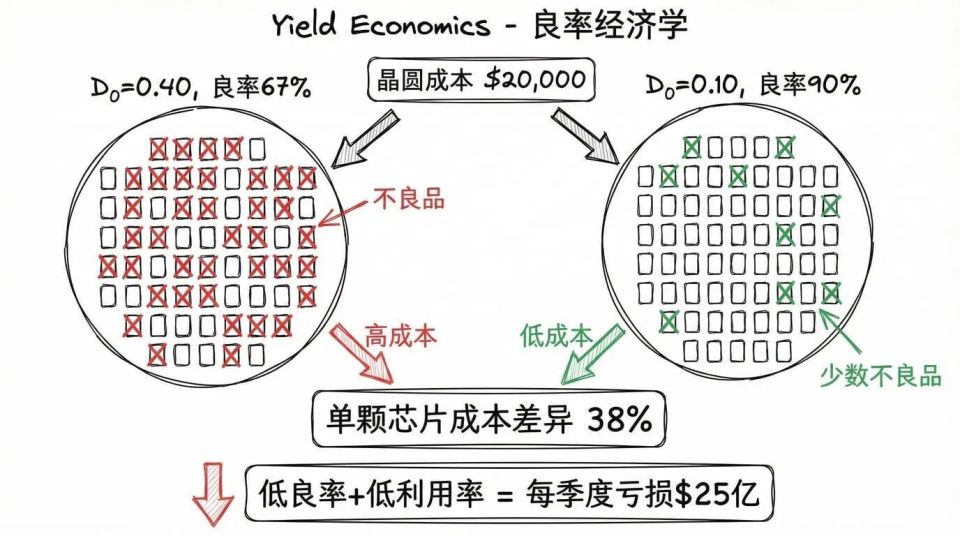

在 D₀ = 0.40、芯片面积 1 平方厘米的情况下，良率大约是 67%。把 D₀改善到 0.10，良率跳到 90% 左右。

把这个良率差异转换成美元，你就能看到问题的严重性。一片领先制程的 2 纳米级晶圆，成本估计超过 2 万美元。

• 65% 良率时，每片晶圆 100 颗芯片里有 65 颗是好的

• 90% 良率时，90 颗是好的

单颗芯片的成本差异超过 38%。

再加上产能利用率。一座领先制程的晶圆厂，每年运营成本数十亿美元，这些固定成本不管你跑不跑晶圆都要付。50% 利用率时，分摊到每颗芯片的固定成本，几乎是 80% 利用率的两倍。

Intel 代工厂一个季度亏损 25 亿美元，是低良率和低利用率同时叠加的结构性后果。

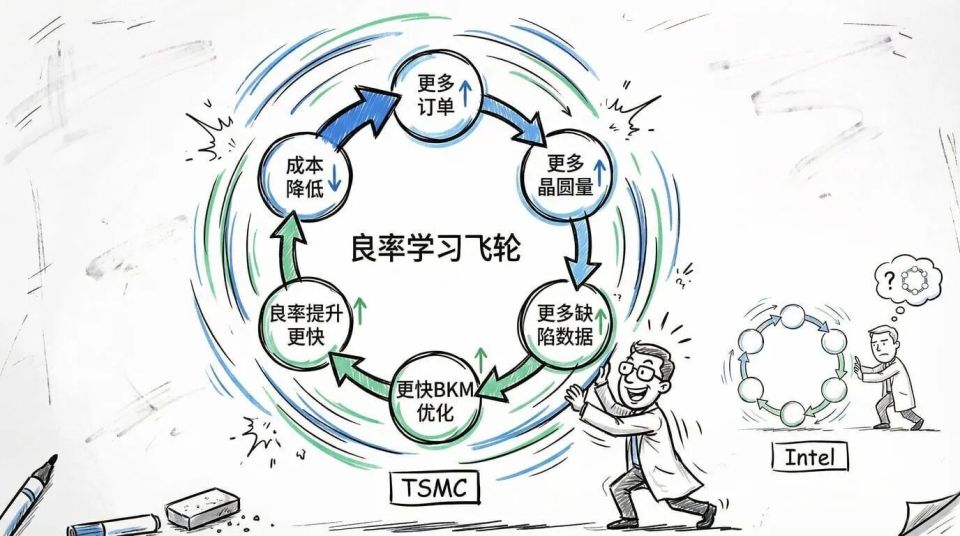

良率改善遵循学习曲线。早期，系统性因素主导缺陷行为。随着时间推移，竞争转向如何快速降低随机缺陷密度。在那个阶段，决定性变量是：你跑多少晶圆、有多少种不同图案、多频繁地跑。

更多的量意味着更快观察到缺陷、更快隔离根本原因、更快更新 BKM。良率在同样时间内成熟得更快。

这就是为什么大型代工厂能在新制程一开始就立即提升利用率，同时生产多样化的客户设计，最大化学习速度。

一个外部订单量有限的代工厂，学习数据少，良率成熟慢，单片晶圆成本和交付可靠性上有结构性劣势。这个成本和可靠性差距让它更难赢得客户，导致订单量不足，进一步拖慢良率学习。

循环在叠加。

PDK 成熟度、BKM 深度、良率学习速度，全都是时间和规模的函数。一旦良性循环开始转动，与后来者的差距呈指数级扩大。

这就是 TSMC 用 30 多年建起来的护城河的实质。

二、Intel 18A 的真实实力与局限

好，现在我们知道这道墙有多高了。那 Intel 在 2 纳米战场上的真实位置在哪？

Intel 18A：技术进展 vs 商业现实

Intel 18A 据了解在 2025 年下半年进入了认真的量产爬坡。Intel 把 18A 定位为首个同时将 RibbonFET（GAA）和 PowerVia（背面供电）带入高产量制造的制程。

第一款产品是 Core Ultra Series 3——Panther Lake 家族，服务器版本 Clearwater Forest 也在路线图上。CEO Lip-Bu Tan 有报道称给出了积极评估，暗示 18A 进展超出预期。

良率没有官方披露，业内各种估计在 60% 多的低到中段范围。PDK 方面，Intel 在 2024 年 7 月发布了 18A PDK 1.0，流片正在进行中。

但根本问题是：这些技术进展是为谁服务的？

关于 18A 进展的所有已知信息，基本都锚定在 Intel 自己的产品上。Intel 的 SEC 文件反复包含风险语言，指出外部客户订单量仍然有限。

简而言之：制程在跑，但代工业务真正需要的外部订单量、信任和规模，还没有被证明。

面向外部客户的变体 18A-P 正在准备中。有迹象表明 18A-P PDK 已经交付给选定客户进行评估，一些观察者预计客户认证和生产讨论将在 2026 年左右加速。

最终，Intel 作为代工厂的真正考验，不是 18A 本身的内部成功，而是外部客户是否真的会把订单量交给 18A-P。

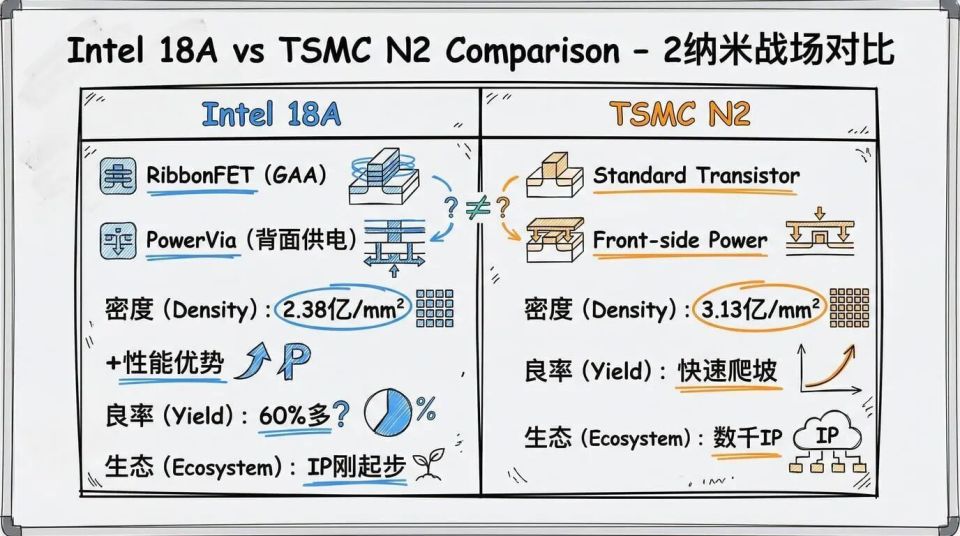

Intel 18A vs TSMC N2：不对称的竞争

Intel 18A 的直接竞争对手是 TSMC N2。两个制程在同一个 2 纳米级世代竞争，但各自被认为强的维度差异很大。

性能和功耗：Intel 做出了强有力的声明。公司展示的数据显示，在特定比较条件下使用 ARM 核心，等电压下的性能提升，或等性能下的功耗节省，并指出 PowerVia 是底层技术。

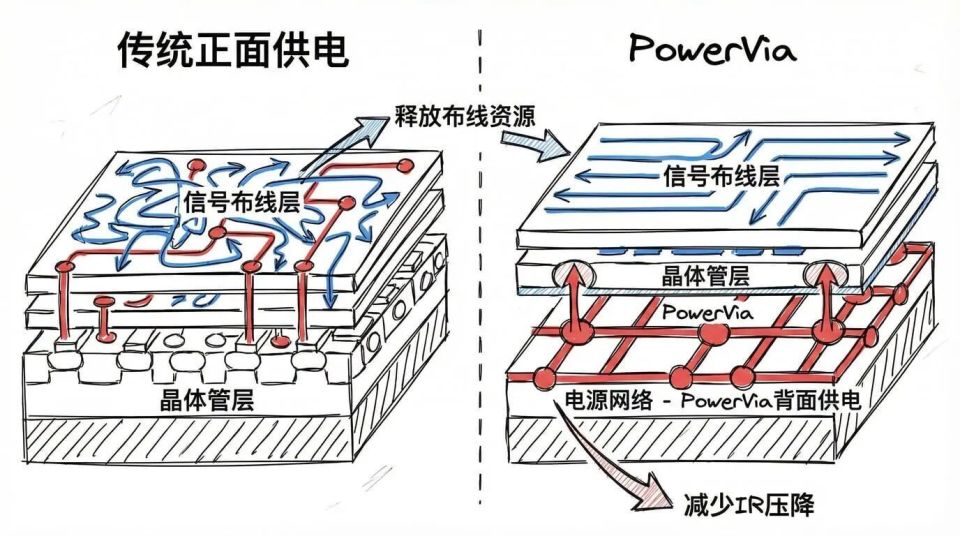

PowerVia 把电源网络分离到芯片背面，释放正面布线资源用于信号，减少 IR 压降。逻辑在纸面上很有说服力，承诺缓解设计瓶颈。

但制程间的性能比较高度依赖产品配置和设计方法论，对外部客户来说，硅的可重复性和生产数据最终才是最重要的。

密度：TSMC 有明显领先。TSMC N2 达到每平方毫米 3.13 亿个晶体管，而 Intel 18A 是 2.38 亿。更高的密度意味着同样的芯片，芯片面积更小，也就是单颗芯片成本更低。

PowerVia 确实回收了一些正面面积，所以“有效密度”差距可能比原始数字小，但背面供电所需的额外工艺步骤，可能会推高 Intel 的晶圆制造成本。

良率差距：预计也很显著。确切数字不可得，但 Intel 没有公开披露 18A 良率数字，而 TSMC 在快速良率爬坡和量驱动学习方面有长期的行业声誉。

更根本的是，真正的比较不是当前的良率百分比，而是成熟速度。如前面良率经济学讨论的，爬坡速度差异直接转化为单颗芯片成本和交付可靠性的差异。

生态系统比较：几乎无法在平等条件下进行。TSMC 的 OIP 有成千上万个经过硅验证的 IP 条目。Intel 18A 的 IP 生态系统才刚刚开始建立。

更根本的是，Intel 的 PowerVia 与现有的正面供电 IP 不兼容。适应背面供电制程需要从根本上重新设计电源布线架构，这不是简单的移植，而是接近完整的 IP 重新开发。

TSMC 则在跑双轨策略：N2 上是 FSPD（正面供电），A16 上是 BSPD（背面供电，目标 2026 到 2027 年），给客户选择。Intel 是 BSPD 单轨。

综合来看，Intel 的定位很清楚：在性能最重要的高端 HPC 和 AI 市场，有竞争力的案例。但由成本和密度驱动的移动和 IoT 市场，目前在结构上够不着。可触及的市场本质上是狭窄的。

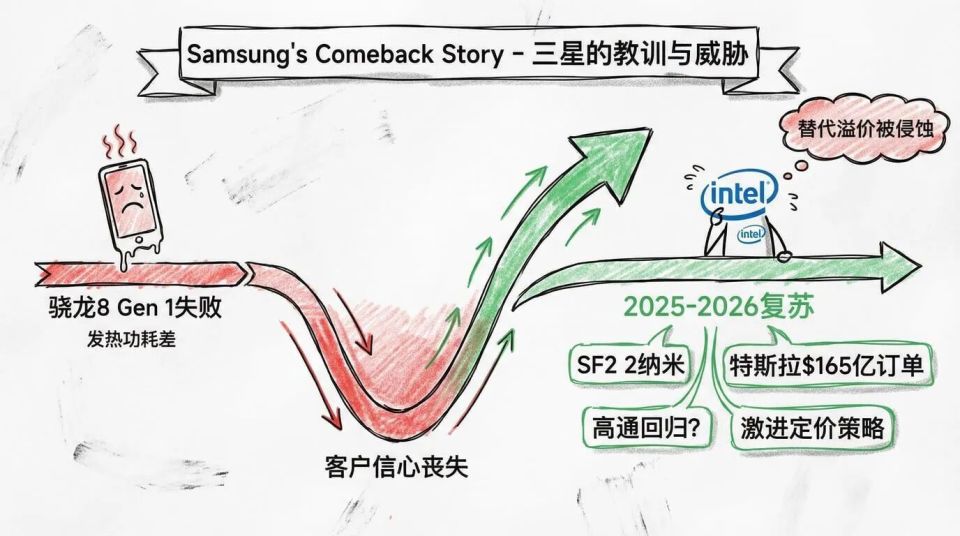

Samsung 的回归：教训与威胁

Intel 不是 2 纳米战场上唯一的挑战者。Samsung，另一个运营代工业务的 IDM，正在重新加入战斗。

Samsung 走过 Intel 现在试图走的路，并为此付出了惨痛代价。当高通骁龙 8 Gen 1 在 Samsung 的 4 纳米制程上生产时，它因发热和功耗差而臭名昭著，高通的旗舰订单量转向了 TSMC。

Samsung 的 3 纳米 GAA 被宣布为技术突破，但市场用生产可靠性和供应稳定性来评判它，而不是公告。Samsung 在领先制程上失去了客户信心，其代工业务的身份被动摇。

但从 2025 年下半年开始，气氛在转变。Samsung 把 SF2（2 纳米）路线图重新放在叙事中心，并通过实际流片和产品化计划（包括内部设计）发出“这次不一样”的信号。

在客户管道方面，发生了一个有意义的事件。据报道与特斯拉签订的价值 165 亿美元的长期供应协议，给 Samsung 代工厂一个基础，用于确保持续的订单量和加速学习。

高通，看起来已经离开的，显示出回归的迹象。一些专用芯片公司和 AI 初创公司也被报道正在评估 Samsung 的制程或被讨论为潜在客户。

Samsung 的激进定价一直是市场上的一贯主题，公司似乎决心重新确立自己作为 TSMC 可信替代方案的地位。

并排看三个玩家，角色变得清晰：

• TSMC 仍然是基准

• Intel 用 PowerVia 作为差异化因素，瞄准特定的高性能细分市场

• Samsung 试图通过价格和供应可选性竞争，重新进入考虑集

对 Intel 来说，Samsung 既是教训也是威胁。教训是：技术领先不会自动转化为市场领先。威胁是：随着 Samsung 恢复，Intel 目前享有的“替代溢价”开始侵蚀。

三、Intel 的窗口期与生死抉择

现在，我们来到最关键的问题：Intel 还有多少时间？它必须做什么才能活下来？

结构性机会：多源化策略

无晶圆厂客户的“多源化”策略正在为 Intel 创造一个结构性机会。

苹果、英伟达、AMD、高通，都想降低对 TSMC 单一来源依赖的风险。GlobalFoundries 已经退出领先制程的跑步机。日本的 Rapidus 瞄准 2 纳米但没有生产记录，量产预计不早于 2027 年。

通过排除法，Intel 看起来像唯一真正的替代方案。

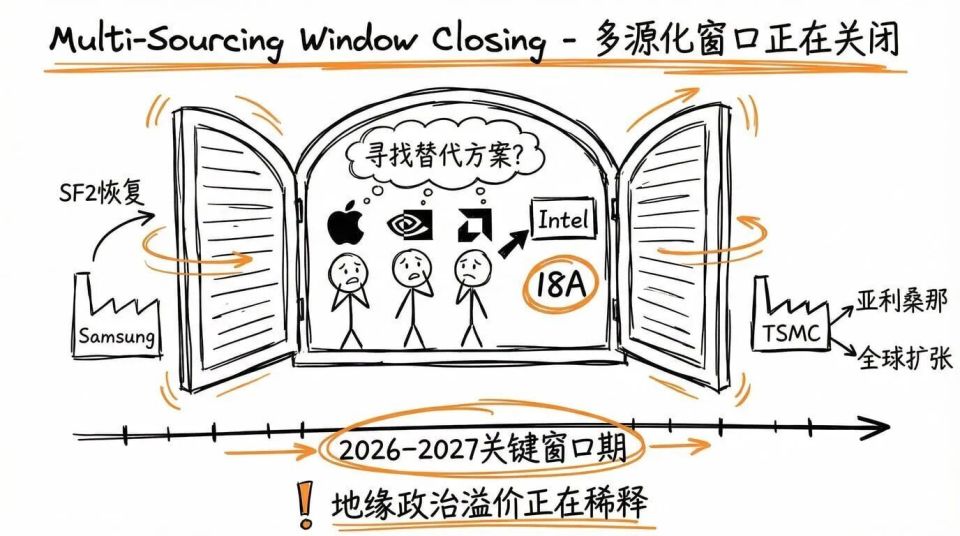

但这个窗口正在缩小。Samsung 正在推高 SF2 良率，同时也在准备 SF2P，并开始再次被登记为真正的选项。Samsung 的定价竞争力和其在德州 Taylor 的美国生产能力，直接削弱 Intel 的差异化因素。

TSMC 也没有停滞不前。它在亚利桑那州的 N4 晶圆厂在运营，日本熊本的 JASM 在运行，德国德累斯顿的晶圆厂在建设中。Intel 从美国本土生产获得的地缘政治溢价，每过一个季度都在被稀释。

这使得 2026 年和 2027 年成为 Intel 的时间问题。

如果 Intel 不能在这个窗口内证明外部客户需要的生产可重复性和生态系统深度，那些客户要么留在经过验证的 TSMC，要么转向复苏的 Samsung。

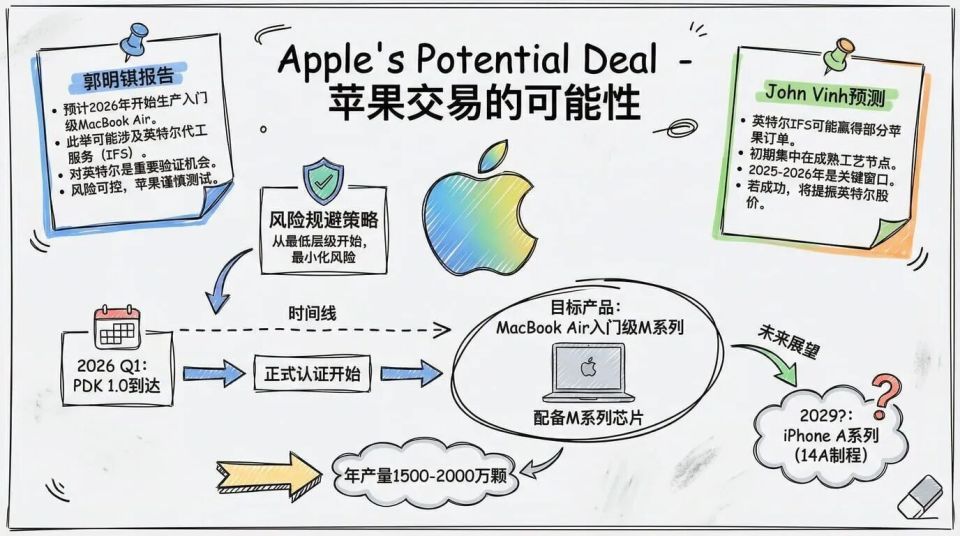

苹果：可能改变一切的名字

自 2025 年底以来，行业最热门的故事一直是苹果成为 Intel 代工厂客户的可能性。

根据分析师郭明錤的说法，苹果已经收到 Intel 的 18A-P 制程 PDK 0.9.1GA，并正在运行内部仿真，据报道结果符合预期。当 PDK 1.0 在 2026 年第一季度到来时，预计正式认证将认真开始。

目标产品是 MacBook Air 和 iPad Pro 的入门级 M 系列处理器，估计年产量 1500 万到 2000 万颗。

从最低层级芯片开始而不是 Pro 或 Max 线，是现实的。从苹果的角度看，它最小化风险，同时验证 Intel 的生产能力，如果结果站得住，有空间逐步扩大订单量。

KeyBanc Capital Markets 分析师 John Vinh 走得更远，表示苹果正在讨论 2029 年左右在 Intel 的 14A 制程上生产入门级 iPhone A 系列处理器。

苹果考虑 Intel 代工厂的动机很直接。在 2026 年第一季度财报电话会议上，Tim Cook 直接承认供应约束，并表示难以预测何时恢复供需平衡。100% 依赖 TSMC 削弱了苹果的谈判筹码，并使其暴露于台湾海峡的地缘政治风险。

交易没有确认。2026 年上半年将是去/不去的拐点。

英伟达：谨慎的方法，但有意义的信号

英伟达与 Intel 的关系更复杂。

2025 年 9 月，英伟达宣布对 Intel 投资 50 亿美元（12 月完成，代表约 4% 股份），两家公司同意合作开发集成 x86 CPU 和英伟达 GPU 的 SoC。

在代工方面，信号混杂。路透社报道英伟达测试了 Intel 的 18A 制程，但“停止向前推进”，解释是良率和性能低于预期。英伟达已经为其下一代 2 纳米级设计确保了 TSMC N2 产能，所以切换到 Intel 18A 的动机有限。

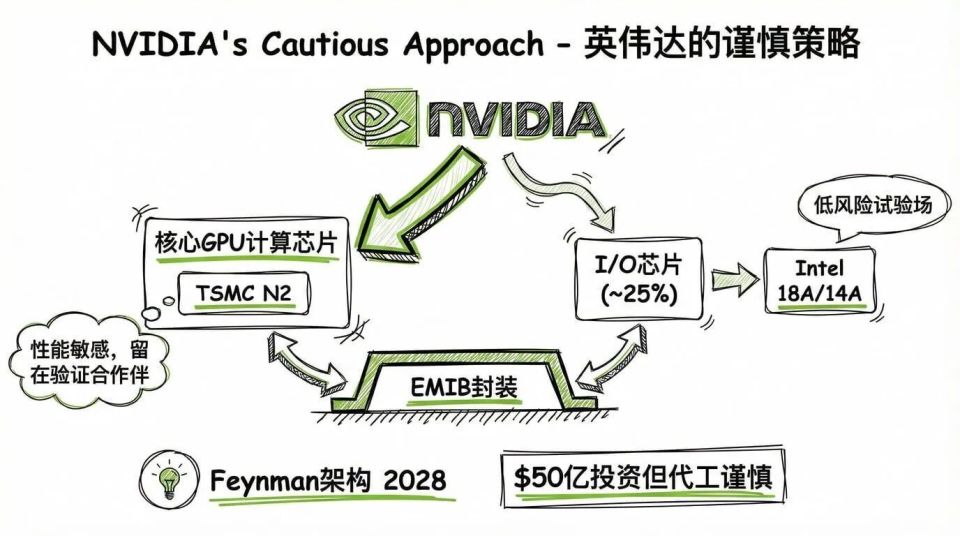

但 2026 年 1 月，DigiTimes 逆转了叙事。报道指出英伟达正在探索在 Intel 的 18A 或 14A 制程上生产其下一代 GPU 架构（代号 Feynman，预计 2028 年左右）的 I/O 芯片。

结构是把核心 GPU 计算芯片留在 TSMC，同时通过 EMIB 将大约 25% 的 I/O 芯片工作和先进封装分配给 Intel。

这让英伟达能把最性能敏感的计算芯片留在经过验证的合作伙伴那里，同时用 I/O 芯片作为 Intel 的低风险试验场。这是教科书式的代工多元化策略。

微软和 AWS：已经在行动的锚定客户

除了苹果和英伟达，客户已经在行动。

微软计划在 Intel 18A 上生产 Maia 2，其用于 Azure 数据中心的 AI 加速器。AWS 正在与 Intel 合作开发定制 Xeon 处理器和 AI fabric 互连芯片。

这些超大规模云厂商选择 Intel 的原因，与其说是技术优势，不如说是战略多元化。随着 AI 基础设施需求爆炸式增长，TSMC 的先进制程产能长期受限，在美国本土确保替代生产能力是理性的供应链韧性决策。

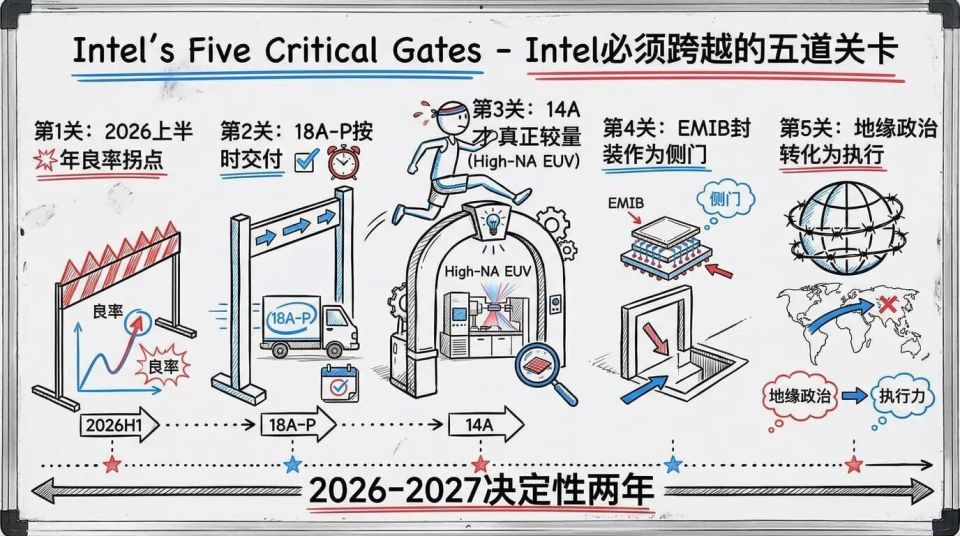

Intel 必须跨越的五道关卡

现在，让我给你列出 Intel 必须跨越的五道关卡：

第一：2026 年上半年的良率拐点

在任何事情之前，18A 制程良率必须达到足以接受外部客户的水平。Panther Lake（PC）和 Clearwater Forest（服务器）的量产需要作为 18A 成熟度的活证明。没有外部客户会为一个连 Intel 自己芯片都无法可靠生产的制程签约。

第二：18A-P 必须按时交付

如果 18A 是为 Intel 自己的 CPU 优化的，18A-P 才是真正的代工制程。PDK 1.0 和生产爬坡的时间表必须与外部客户（包括苹果）的时间表对齐。在代工业，时间表滑移等于客户流失。

第三：真正的较量是 14A

Intel 18A 对大多数外部代工客户来说不是理想制程。决定性战役转向 14A，预计 2027 年左右，这将是 High-NA EUV 光刻的首次商业应用。如果 Intel 能在那个节点上建立相对 TSMC 的真正技术优势，可能是游戏改变者。

但 Intel 已经宣布，它不会在没有客户承诺的情况下投资。“建好了他们就会来”的方法不再摆在桌面上。

第四：EMIB 封装作为侧门

有趣的是，Intel 吸引代工客户的最快路径可能根本不是晶圆加工，而是先进封装。Intel 的 EMIB 和 Foveros 技术是同类最佳的，而 TSMC 的 CoWoS 封装在 AI 需求激增下一直供应受限。

英伟达 Feynman 交易本身就以 EMIB 为中心。封装收入可能先于晶圆加工收入到来，它可能是建立与代工客户关系的敲门砖。

第五：把地缘政治顺风转化为执行

台湾海峡风险、78.6 亿美元的 CHIPS 法案直接拨款加上约 9.9% 的单独政府股权，以及美国国防部对国内生产的需求——所有这些在结构上对 Intel 有利。

但随着 TSMC 亚利桑那州爬坡和 Samsung Taylor 上线，这个溢价随时间缩小。政府补贴可以弥补早期成本差距，但 Intel 必须独立建立其技术竞争力。

窗口是 TSMC 亚利桑那州和 Samsung Taylor 达到满产能之前的时期。

牛市情景 vs 熊市情景

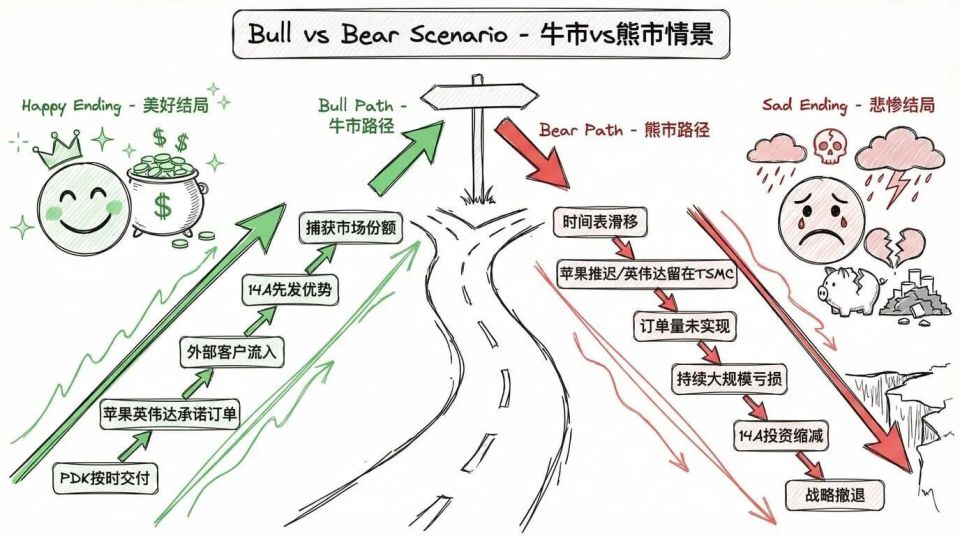

牛市情景：飞轮开始转动

PDK 时间表保持。内部产品生产证明制程成熟度。苹果和英伟达承诺有意义的订单量。外部客户流入加速良率学习。14A 按时到达，捕获 High-NA EUV 的先发优势。代工运营亏损开始缩小。到这个十年结束时，Intel 捕获全球代工市场的有意义份额。

熊市情景：窗口关闭

制程时间表滑移。生产成熟度令人失望。苹果推迟决定或将参与限制在小型试点。英伟达最终留在 TSMC。TSMC 亚利桑那州爬坡并侵蚀国内生产溢价。外部客户订单量未能实现。大规模亏损持续。对 14A 的投资被缩减。从代工业务战略撤退重新摆上桌面。

写在最后

Intel 代工厂的较量，已经越过了“潜力”的阶段，进入了“证明”的阶段。

如果 18A 通过内部产品展示了技术的方向，18A-P 就是外部客户必须决定是否承诺他们的信任和流片的第一道门。

如果那道门被清除，订单量开始流动，学习加速，生态系统跟随，14A 成为扭转游戏的牌。

如果错过那个时机，客户留在经过验证的 TSMC，剩余的替代方案与 Samsung 分割，Intel 的代工战略将再次面临收缩压力。

哪个场景会展开，最终取决于 Intel 能从内部执行什么。

2026 年和 2027 年，将是决定性的两年。

这不仅仅是 Intel 的生死之战，也是全球半导体产业格局重塑的关键时刻。

让我们拭目以待。
