PVD、CVD与ALD：高性能薄膜沉积的7个基本区别

在现代科技领域，从微电子芯片到光学器件，从耐磨涂层到新能源电池，高性能薄膜扮演着不可或缺的角色。这些厚度仅在纳米至微米尺度的材料层，其性能优劣直接决定了最终产品的效能与可靠性。在众多薄膜制备技术中，物理气相沉积（PVD）、化学气相沉积（CVD）和原子层沉积（ALD）构成了核心的三大技术支柱。尽管它们的目标均是在基底表面构建高质量薄膜，但其内在原理、技术实现与应用场景存在根本性的差异。深入理解这三者之间的区别，是正确选择和优化工艺的关键。

本文并不试图给出“哪种技术更先进”的简单答案，而是从工程实现与产业约束出发，解释在不同应用场景下，为什么三种沉积技术会走向分化而非相互替代。

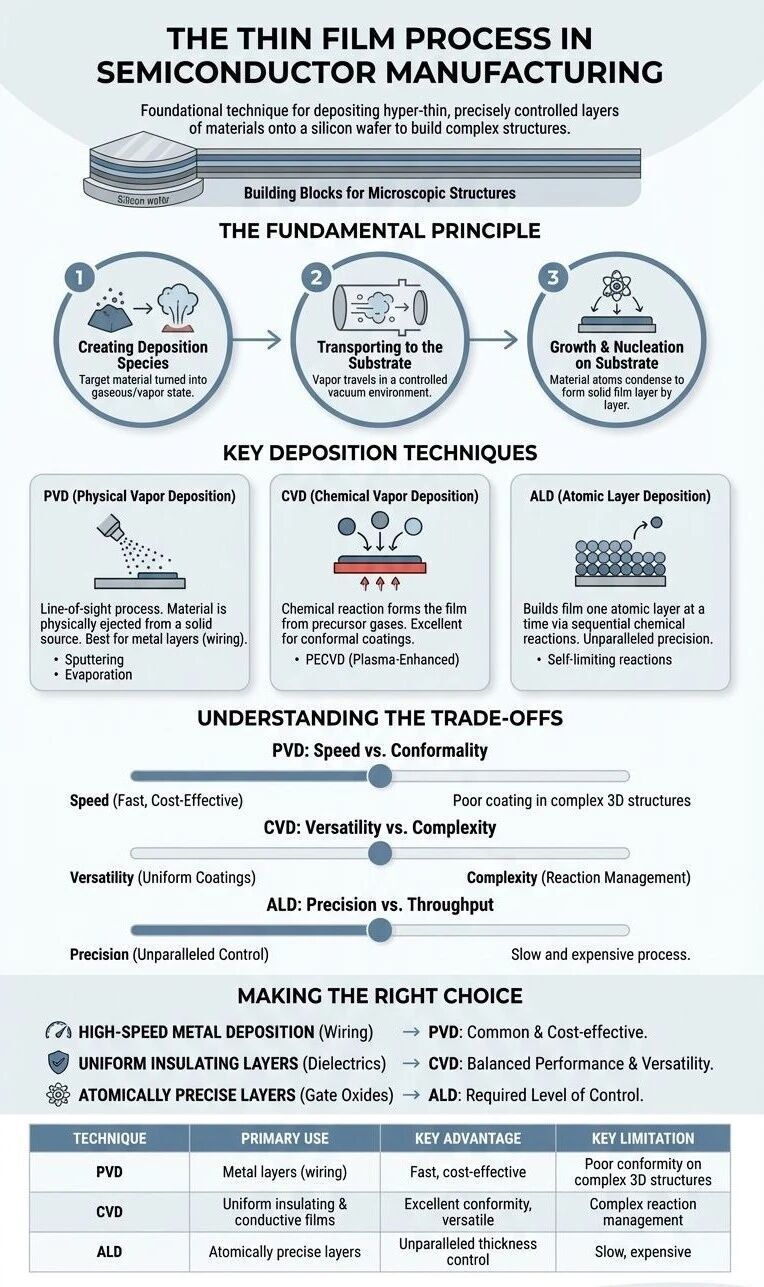

物理气相沉积（PVD）的本质是物理动量的转移。该过程始于高能粒子对固体靶材的轰击，通过能量传递将靶材原子或分子击出。这些被溅射出的粒子在真空环境中沿直线飞行，最终到达基底表面并凝结成膜。整个过程如同用微观的炮弹将材料从源头搬运到基片，不涉及复杂的化学反应，主要依赖物理碰撞和动量传递。

化学气相沉积（CVD）则完全基于化学反应。它将一种或多种气态前驱体导入反应室，这些前驱体在加热的基底表面发生分解或相互反应，生成固态薄膜并释放副产物气体。这是一个连续的气固表面反应过程，薄膜的生长速率由前驱体的浓度、温度以及表面反应动力学共同决定。

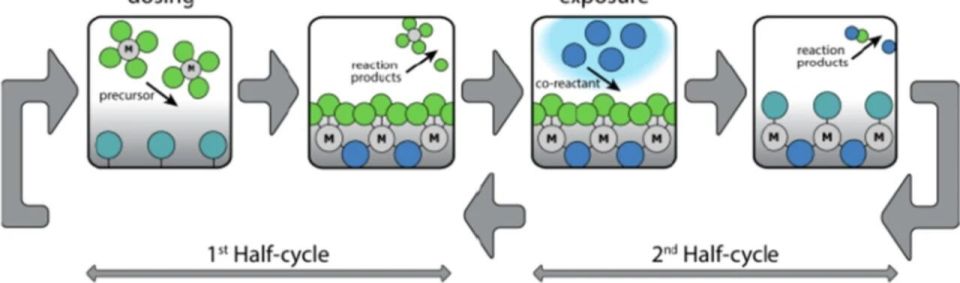

原子层沉积（ALD）是化学气相沉积的一种精密变体，但其核心革新在于引入了自限性表面反应的概念。它将一个完整的化学反应巧妙地分割为两个或多个自限性的半反应。每个ALD循环包含四个严格时序控制的步骤：首先向基底脉冲第一种前驱体，使其与表面官能团发生饱和化学反应并自动停止；接着用惰性气体吹扫去除多余前驱体和副产物；然后脉冲第二种前驱体，与已吸附的第一种前驱体反应生成目标材料层；再次进行吹扫。如此循环往复，每个循环仅沉积一个原子层厚度。这种机制使得膜厚控制不再依赖于精确控制反应时间，而是简单地由循环次数决定，实现了真正的原子级精度控制。

正是这种自限性反应机制，使得 ALD 在沉积效率上先天劣势，却在厚度控制和三维结构适配性上，几乎没有替代方案。

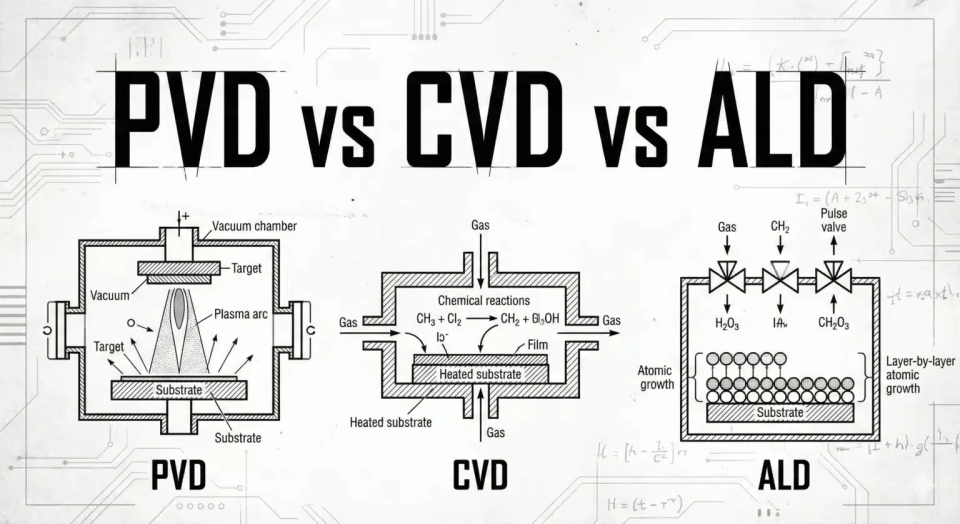

设备架构直接决定了工艺特性。

物理气相沉积（PVD）设备通常包含高真空腔室、靶材、磁控管和晶圆托盘。工作压力极低，以实现原子的直线飞行。设备本质是视线系统，靶材与衬底间距固定，沉积均匀性依赖腔体几何和磁场配置。控制系统相对简单，主要调节功率和压力。

化学气相沉积（CVD）设备更为复杂，包括气体分配系统、淋浴头、加热器和真空系统。工作压力范围宽，通过加热驱动化学反应。设备需精确控制温度、压力和流量，参数波动易导致薄膜不均匀。例如，低压化学气相沉积在低压下优化均匀性，而等离子体增强化学气相沉积引入等离子体以降低反应温度。

原子层沉积（ALD）设备在化学气相沉积基础上强化了时序控制能力。其最显著的特征是配备了超高速切换的气动阀门和精密的时序控制器，以实现前驱体的脉冲式供给和吹扫。反应腔室通常设计得容积较小，以缩短换气时间。控制系统的核心是执行脉冲吹扫循环的逻辑，设备复杂度和成本因此显著增加。

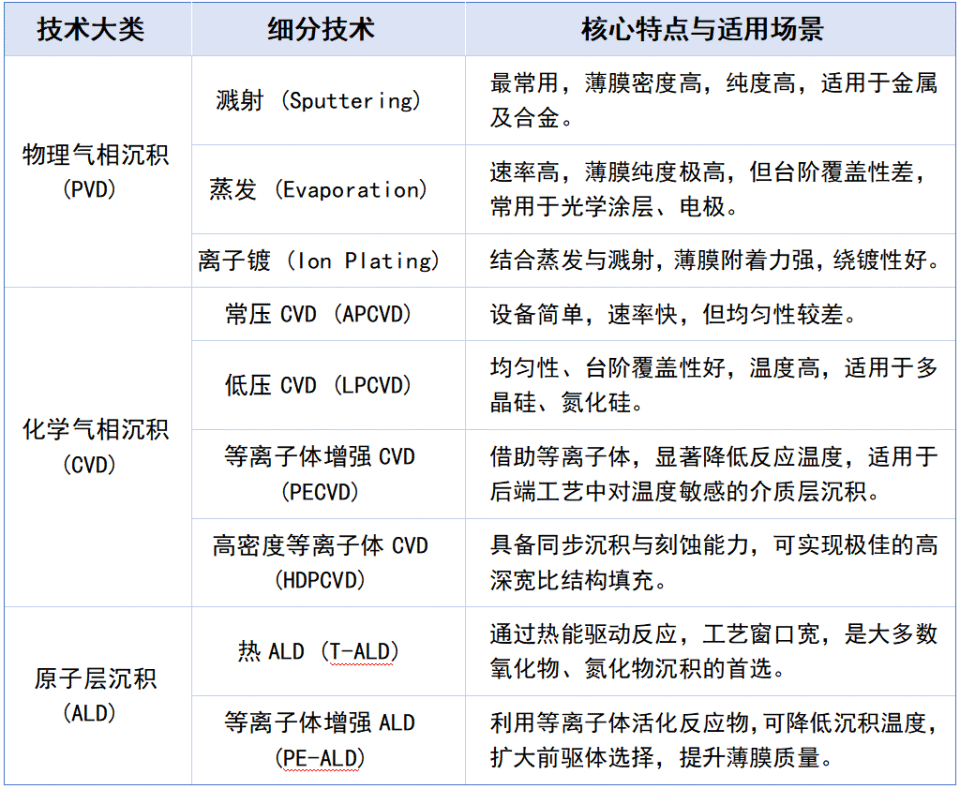

三种主流技术还根据不同的应用需求，衍生出多种细分技术。

设备架构的差异，最终会反映为对工作条件、能耗以及工艺窗口的不同要求。

物理气相沉积（PVD）需高真空环境，能耗集中于等离子体生成和靶材冷却。沉积温度通常较低，但高真空维持成本高，适用于金属沉积。

化学气相沉积（CVD）工作压力较高，温度范围宽，热能是主要驱动力。反应对温度极其敏感，微小变化可导致显著膜厚偏差。等离子体增强化学气相沉积借助等离子体将温度显著降低。

原子层沉积（ALD）的工作温度较低，依赖化学吸附而非热分解。其自限性反应在较宽温度窗口内稳定，但温度波动影响表面反应动力学。能效较低，因循环时间长，吹扫过程耗能大，适合热敏衬底。

物理气相沉积（PVD）拥有最高的沉积速率，适合快速沉积厚膜。高速率源于物理溅射效率，但速率提升可能牺牲均匀性。

化学气相沉积（CVD）速率中等，受反应动力学和传输速率限制。速率与前驱体分压和温度正相关，但过高参数会引发气相副反应，影响薄膜质量。

原子层沉积（ALD）速率极低，循环特性导致吞吐量低。沉积一个几十纳米的薄膜可能需要数小时，因此通常仅用于对厚度和均匀性有极端要求的薄层应用。这也是为什么在实际生产线上，ALD 往往只被用于功能层或关键界面层，而非大厚度结构层。

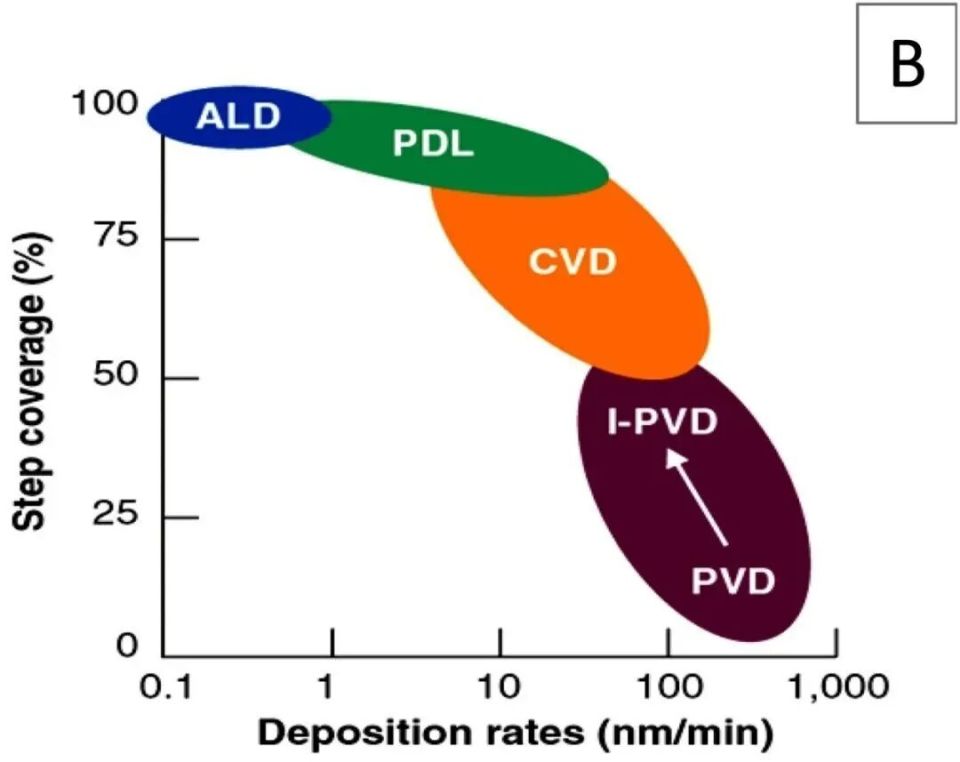

物理气相沉积（PVD）的保形性最差。由于其视线沉积特性，在高深宽比结构的侧壁和底部会出现严重的膜厚不均问题。虽可通过准直器改善，但往往伴随着沉积速率的急剧下降。

化学气相沉积（CVD）的保形性良好。前驱体通过扩散可以到达非直视区域，在复杂结构上能实现良好覆盖。然而，对于极端高深宽比的结构，扩散限制可能导致结构底部的反应物耗尽。

原子层沉积（ALD）拥有近乎完美的保形性。其自限性和各向同性沉积特性，确保了前驱体分子能够均匀地吸附在结构的所有表面，包括深孔、沟槽的内壁，实现接近百分之百的均匀覆盖。这使得它成为纳米线晶体管和微机电系统等三维结构薄膜沉积的理想选择。

物理气相沉积（PVD）主要用于金属薄膜的沉积，如半导体工艺中的铜、铝互连层，以及钛、钽及其氮化物的阻挡层。它在需要快速沉积厚膜且基底结构相对平坦的场合表现出色。

化学气相沉积（CVD）应用范围极为广泛。它可用于沉积多种介质层，如二氧化硅、氮化硅，以及多晶硅栅极、金属钨等。其良好的保形性和较高的沉积速率使其成为许多半导体器件、光学涂层和太阳能电池制造中的主力工艺。

原子层沉积（ALD）专攻高精度和复杂结构应用。在先进半导体制造中，它用于沉积栅极介质层；在催化领域，用于在纳米多孔材料上精确负载催化剂；在能源领域，用于保护电极材料。其材料体系涵盖氧化物、氮化物、硫化物以及多种金属和二维材料。

在工程实践中，PVD、CVD与ALD的选择，最终往往不是技术可行性问题，而是成本、精度与吞吐量之间的权衡。

物理气相沉积（PVD）设备相对成熟，沉积速率快，是成本最低的选择之一。但其精度有限，膜厚控制通常在纳米量级，适用于对成本敏感且精度要求不极端的量产场合。

化学气相沉积（CVD）成本居中。设备维护和工艺开发相对复杂，但能提供良好的综合性能，膜厚控制可达纳米级，在性能、成本和速率之间取得了较好的平衡。

原子层沉积（ALD）拥有最高的成本。设备昂贵，前驱体利用率低，沉积耗时漫长。然而，它提供了极致的精度，膜厚控制可达埃级。当前沿器件性能要求压倒成本考量时，原子层沉积便成为不可替代的工具。

这也意味着，随着器件尺寸进一步微缩和结构持续三维化，ALD的应用边界将继续扩展，但它永远不会取代PVD和CVD，而是与它们形成更加清晰的分工关系。

目前，中国在薄膜沉积设备领域已涌现出一批具有国际竞争力的企业，打破了国外厂商的长期垄断，为国内半导体产业链的自主可控提供了有力支撑。

北方华创：作为国内PVD领域的龙头，稀缺性较强。同时，公司也在积极布局LPCVD、APCVD和ALD领域。

拓荆科技：专注于CVD和ALD设备，形成了覆盖PECVD、ALD、SACVD、HDPCVD等在内的完整产品系列，其设备在逻辑芯片、存储芯片制造领域已得到广泛应用，客户覆盖国内主要晶圆代工厂。

中微公司：在薄膜沉积领域也取得重要突破。其CVD和ALD等多款设备，已顺利进入先进存储器和逻辑器件制造市场。

微导纳米：是国内首家将量产型High-k ALD设备成功应用于28nm节点集成电路制造前道生产线的企业，彰显了其在高端ALD领域的强大技术实力。

这些国产设备的进步，标志着中国在半导体关键工艺装备领域正逐步缩小与国际先进水平的差距。

结语

物理气相沉积（PVD）、化学气相沉积（CVD）和原子层沉积（ALD）并非简单的替代或迭代关系，而是代表了三种截然不同的工程哲学，在半导体技术不断微缩和三维化的发展趋势中，各自占据着不可替代的生态位。PVD以物理动量传递为核心，追求速率与效率，是平面金属层沉积的基石；CVD以气相化学反应为基础，平衡性能与通用性，是介质层沉积的主力；ALD则以自限性表面反应为灵魂，追求极限的精度与控制，是攻克三维复杂结构的关键。

展望未来，薄膜沉积技术将呈现以下发展趋势：

混合工艺协同：单一技术难以满足复杂器件的所有需求。将ALD的精确成核/阻挡层与CVD或PVD的快速体材料沉积相结合的混合工艺，将成为主流方案，以实现性能、成本和效率的最优平衡。

面向三维集成：随着芯片从二维平面走向三维堆叠（如3D NAND， Chiplet），对薄膜在极高深宽比结构内的保形性、均匀性提出了近乎苛刻的要求。ALD和HDPCVD等技术的地位将愈发凸显。

新材料驱动：二维材料、铁电材料等新型薄膜的集成，将更加依赖ALD的精确沉积能力，推动表面化学和前驱体开发的创新。

智能化与数字化：利用机器学习、数字孪生技术对沉积过程进行建模、仿真和实时优化，将成为提升工艺控制精度、良率和稳定性的关键。

综上所述，物理气相沉积（PVD）、化学气相沉积（CVD）和原子层沉积（ALD）代表了薄膜沉积技术中三种截然不同的工程哲学。它们并非简单的替代关系，而是在半导体技术不断微缩和三维化的发展趋势中，各自占据着不可替代的生态位。理解这些基本区别，将有助于工程师和研究人员在面对具体应用挑战时，做出最明智的技术抉择。
