科学家开发出“状态无关”离子导体，突破固态电解质性能瓶颈
在电化学领域，液态电解质因其分子层面的无序性而具有高离子导电性，但一旦从流体转变为更有序的固态，离子导电性便会不可避免地急剧下降。传统有机材料在相变时离子扩散机制发生改变，导致其难以在固态下保持液态的高导电特性，这是开发高性能固态电解质长期面临的挑战。
近日，英国约克大学P. R. McGonigal课题组报道了一类创新的有机盐电解质，它们能够在从各向同性液体到液晶态再到晶体固态的三种物态转变过程中，始终保持相同的离子导电机制。这类被称为“状态无关电解质”的材料，通过最小化移动离子与高度离域的反离子之间的离子对相互作用，实现了跨相界的连续阿伦尼乌斯导电行为，为在有机固体中实现类液态离子导电性开辟了新途径。相关论文以“State-independent ionic conductivity”为题，发表在Science上。
研究团队基于三项设计准则合成了一系列三（三烷氧基苯基）环丙烯盐（SIEn-X）。这些分子具有三弯臂状的盘状结构，中心为环丙烯阳离子，周围连接着多个柔性的直链烷基。密度泛函理论计算表明，其正电荷均匀分布在三个三烷氧基苯环上，表面静电势远低于常见的离子液体阳离子，表明其与阴离子的相互作用极弱。分子动力学模拟与X射线光电子能谱分析进一步证实，氯离子在固态中主要分布在芳环核心外围的烷基链区域，而非与阳离子紧密配对，满足设计准则一。

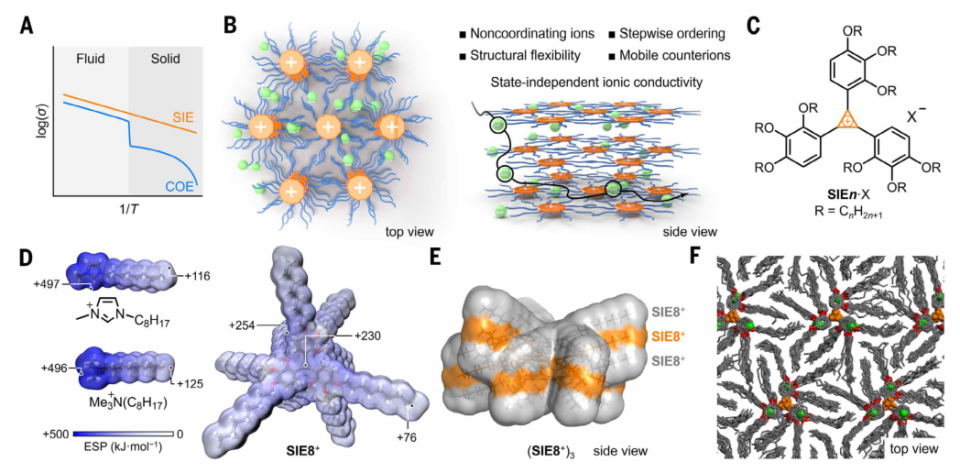

图1. 状态无关离子电导率的设计要素。 (A) 常规有机电解质与状态无关电解质的电导率随温度变化典型趋势对比。常规有机电解质在从流体到固态的相变过程中，由于离子传导机制改变，电导率急剧下降；而状态无关电解质内部的离子扩散在跨越相界时保持相同机制，从而呈现连续的阿伦尼乌斯行为。 (B) 状态无关电解质固态超结构和特性的示意图。可移动离子在各向异性的柱状非配位有机抗衡离子网络中实现各向同性扩散（即所有维度能垒相等）。随着各向同性液体冷却成固体，有机抗衡离子组分的位置和取向有序性被逐步引入，同时其烷基链保留了构象灵活性。 (C) SIE系列状态无关电解质的结构式。 (D) 计算得到的SIE8+阳离子与离子液体/液晶中常用阳离子（咪唑鎓、铵盐）的静电势对比，显示了SIE非配位阳离子广泛的电荷离域和三重旋转对称性。 (E) 围绕一个(SIE8+)三聚体，半径为1.81 Å（氯离子半径）的球体可接触到的表面区域。 (F) 在298 K下，SIE10-Cl晶体相的分子动力学模拟快照。环丙烯碳原子为橙色，其他碳原子为灰色，氧原子为红色，氯离子为绿色。
通过热分析和偏光显微镜，研究人员观察到这些材料在加热和冷却过程中经历丰富的相变，包括各向同性液体、六方柱状液晶相以及多种晶型。傅里叶变换红外光谱和变温X射线散射表明，即使在固态（如C-I相），材料的烷基链仍保留一定的构象灵活性和无序性，这满足了在固态保持结构自由度（准则三）以及形成容纳阴离子的近等价位点网络（准则二）的要求。

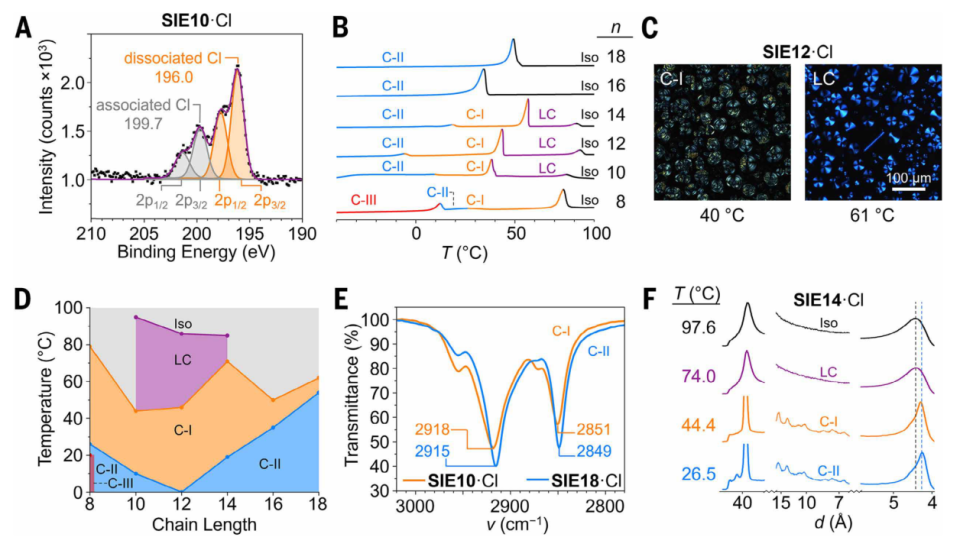

图2. 光谱、热分析和X射线数据展示氯化物解离以及流体和固态不同水平的结构灵活性。 (A) SIE10-Cl（23°C）XPS谱图的Cl 2p区域，显示两种氯离子化学环境。 (B) SIEn-Cl材料冷却过程中的DSC曲线。相态标注为各向同性液体、液晶和晶体。 (C) SIE12-Cl在40°C时的晶体（C-I）偏光显微镜图像，以及在61°C时显示典型六方柱状液晶织构的图像。 (D) SIEn-Cl材料加热过程中的相图。 (E) SIE10-Cl（C-I相）和SIE18-Cl（C-II相）在23°C下CH2伸缩振动区的傅里叶变换红外光谱。 (F) SIE14-Cl的变温X射线散射图样，显示其各向同性液体、液晶、C-I和C-II相在长程和短程有序性上的差异。
最关键的性能验证来自于离子电导率测量。在薄膜器件中，对于链长适中的SIEn-Cl材料（如n=8,10,12,14），其离子电导率在从各向同性液体冷却至液晶态乃至晶体固态（C-I相）时，表现出连续、各向同性的阿伦尼乌斯行为，导电机制未发生改变。介电谱测量显示，即使在固态，SIE10-Cl在平行和垂直于柱状排列方向上的电导率也基本一致，证实了其离子传输的各向同性。相比之下，烷基链更长的材料（如n=16,18）直接转变为更有序的C-II相时，电导率则出现显著下降。分子动力学模拟进一步支持了固态下的导电主要由氯离子在阳离子柱外围的柔性烷基区域跳跃完成，且该机制在液相、液晶相和C-I固相中得以保持。

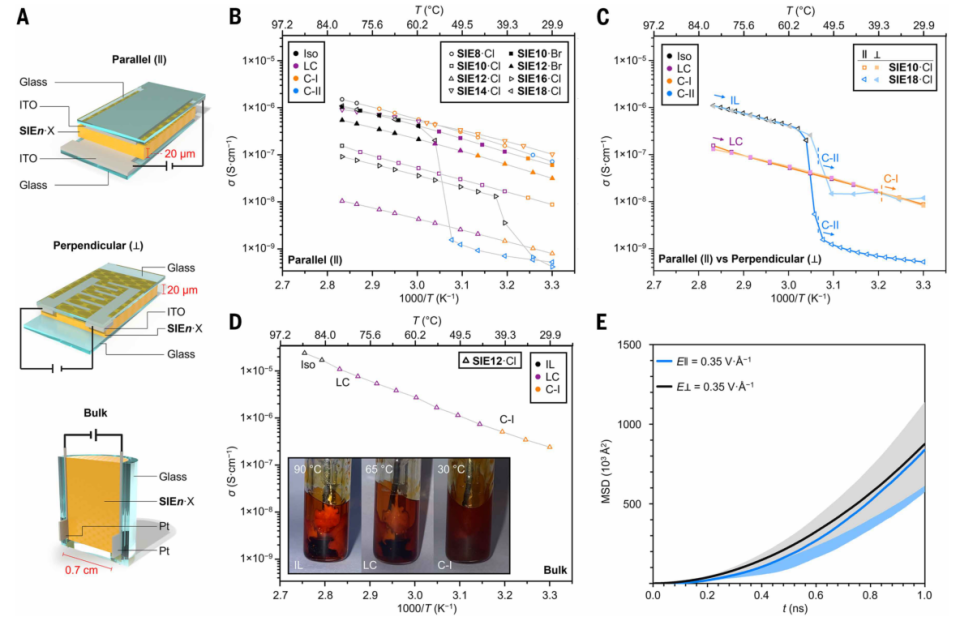

图3. 介电谱和分子动力学模拟揭示SIEn+盐的离子电导率。 (A) 用于测量ITO或Pt电极间介电常数的电池结构示意图。 (B) 平行于柱状液晶相排列方向的直流离子电导率的阿伦尼乌斯图。经历从各向同性液体到液晶或C-I相变的材料表现出跨越相界的连续阿伦尼乌斯行为，而直接从各向同性液体转变为C-II相的长链材料则显示出电导率的大幅下降。 (C) 平行和垂直于柱状相排列方向测得的电导率对比，显示了SIE10-Cl在液晶和C-I相中的各向同性电导率，这与SIE8-Cl在C-II相中的各向异性电导率形成对比。 (D) 使用体相电化学电池对约0.5克SIE12-Cl测得的直流电导率，插图为样品相变后透明度发生肉眼可见变化的照片。 (E) 在对SIE10-Cl晶体相施加平行或垂直于柱轴的外电场条件下，分子动力学模拟得出的氯离子均方位移。
这项研究成功展示了一类能够在不同物态间保持相同离子导电机制的电解质。其核心在于阴离子在阳离子形成的、具有一定结构柔性的柱状网络中实现各向同性扩散，而与阳离子自身是否有序无关。该设计原则不仅为阴离子导体提供了新思路，也为未来开发具有类似特性的阳离子导体指明了方向。这种“状态无关”的离子导电性有望融合流体与固体电解质的优势，推动下一代储能与转换器件的发展。
