导言：
一辆汽车由成千上万个零部件和上百个传感器组成，因此在使用过程中难免会出现问题。对于车主来说，出现故障时不可能
快速
逐一
排查
每个零件的
状况。不过
一旦车辆运行中出现任何异常，仪表盘都会第一时间清晰提示，让车主
迅
速掌握车况。

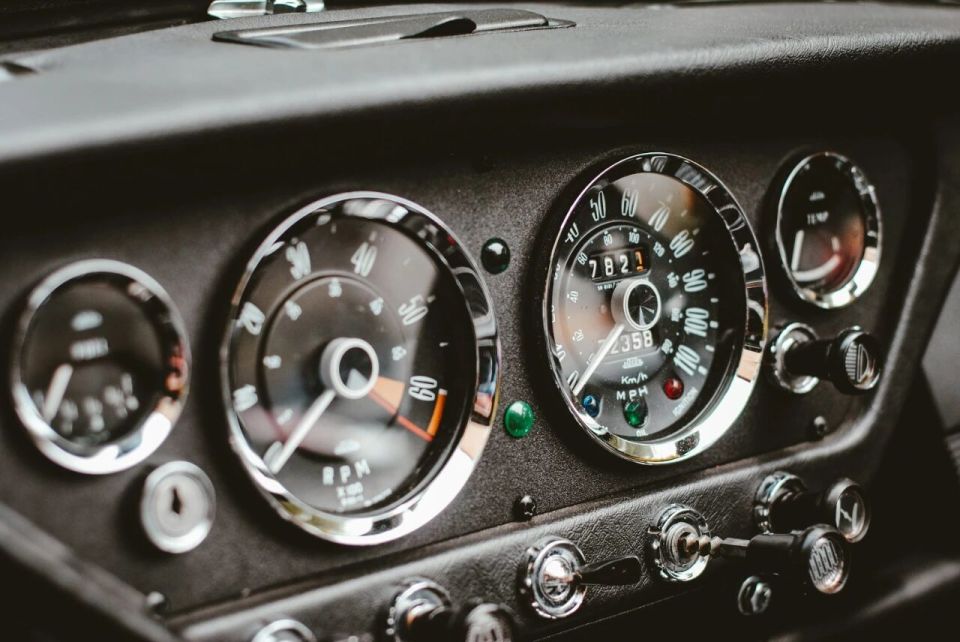

提起汽车上的
仪表盘系统
，大多数人最关注的，自然是面积最大
、最醒目
的那两
块
负责车速、转速的圆形仪表。但实际上，仪表盘系统
除了
这几块带指针的圆盘，还包括分布在周围的指示灯和信息屏幕。这些部分负责反馈发动机、刹车、气囊、胎压等系统的运行状态，
正
是它们和仪表一起构成了完整的仪表盘系统。
车速表
的工作原理
在所有指针仪表之中，车速表的重要性最为直观。大多数驾驶员在行驶过程中都会反复确认当前的车速是否控制在合理范围内。在新能源时代来临之前，汽车普遍采用的是磁感应式机械车速表。这种车速表由软轴、永磁体、
感应罩
、指针和回位弹簧等部件组成。

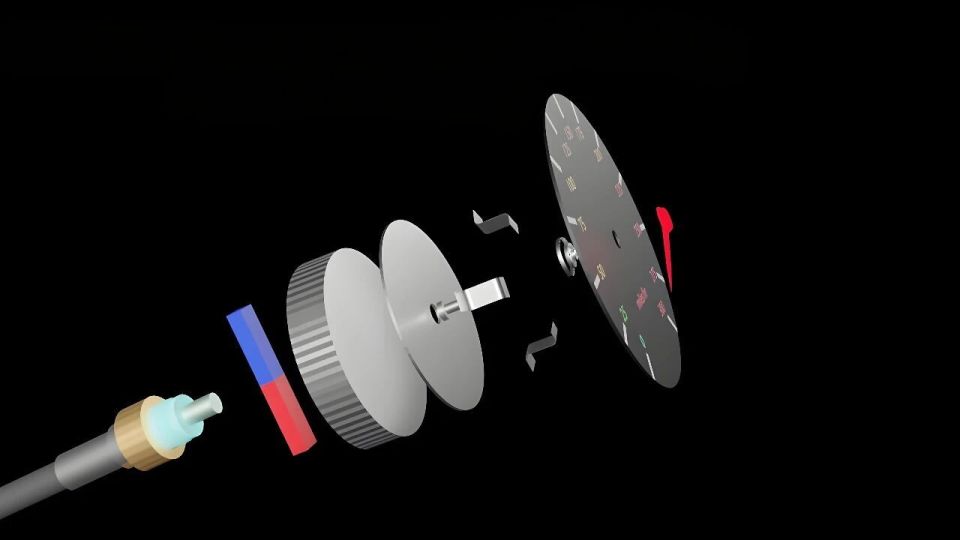

车速表的结构
当车辆静止时，软轴和永磁体不转动，涡流盘没有感应力矩，指针在弹簧作用下停留在零速位置；
当汽车行驶时，软轴带动永磁体旋转，永磁体的磁场在感应罩中产生涡流，涡流又产生磁场，两者相互作用形成力量，将指针往前推动。与此同时，指针的回位弹簧提供反向拉力，
当
由两股磁场产生的力量平衡后，指针就会准确显示当前车速。

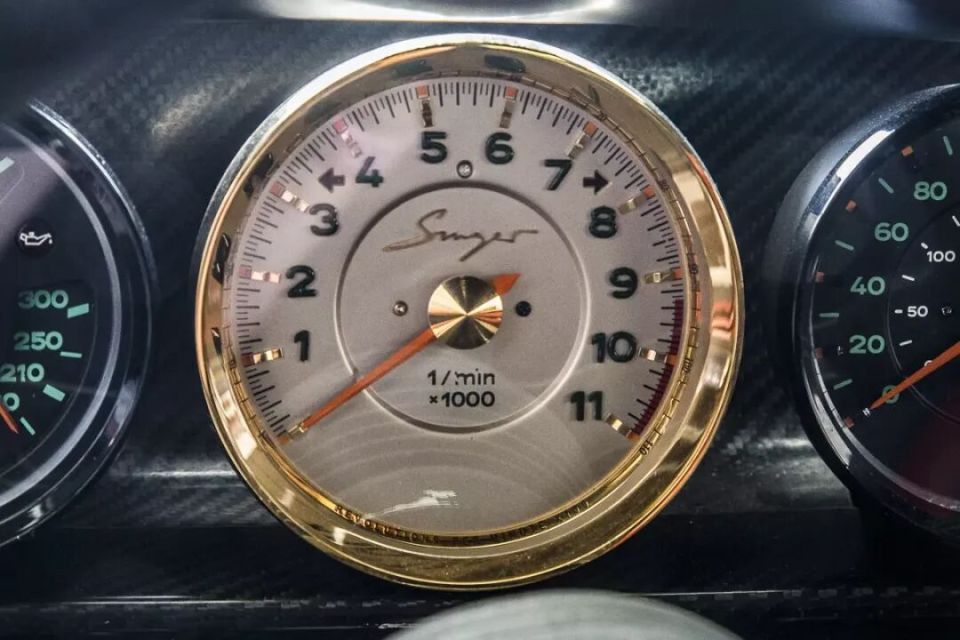

转速表
的工作原理
虽然早期的转速表在外观上与车速表非常相似，但内部原理却完全不同。经典的机械式转速表主要由线圈、电磁铁、指针、弹簧组成。当发动机运转时，每一次点火都会产生一个电流脉冲，脉冲的频率正好和发动机转速成正比。
这些脉冲信号经过整流电路转化为电流，流入转速表内部的线圈，形成磁场，磁场的强弱会推动指针偏转，显示出对应的转速。
仪表盘上的警示灯
在汽车的仪表盘系统中，除了车速表、转速表、油量表这些主要的指针仪表之外，周围还分布着许多不同形状和颜色的图形标识，也就是我们常说的警示灯。比如红色油壶图案，表示发动机机油压力不足；像
有正负极电池
的
标识，代表充电系统
或蓄电池
异常；还有黄色的发动机轮廓，提示动力系统可能存在问题。

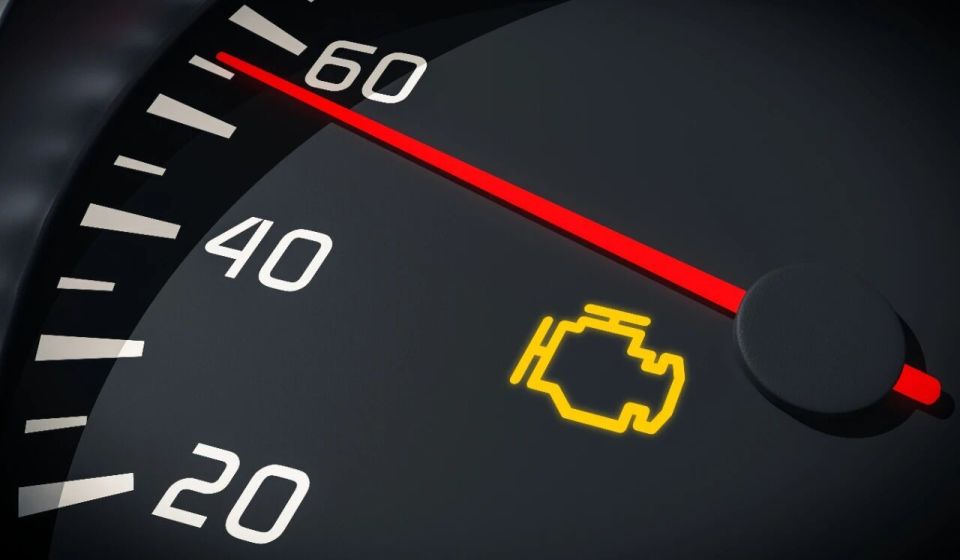

发动机故障灯
需要注意的是，这些标识并不会无缘无故地点亮，它们
通常
由传感器、控制单元以及小灯泡组成。最常见的例子就是
未系
安全带或车门未关时，警示灯会立刻闪烁提醒
。
除此之外，以机油压力灯为例，发动机内部装有机油压力传感器，当油压过低时，传感器电路会被接通或输出异常信号，控
制单元就会点亮仪表盘上的红色机油壶标识；

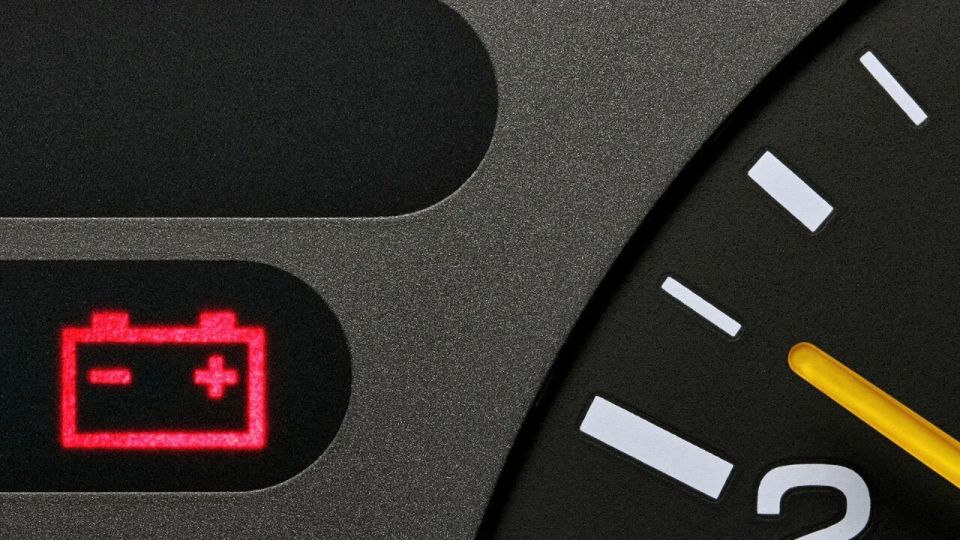

蓄电池故障灯
而蓄电池警示灯则是通过监测发电机的输出电压来判断充电系统是否正常，一旦电压不足或电路断开，灯就会立刻亮起；再比如，当电机或控制器的温度过高时，温度传感器会立刻把异常情况传递给电机控制单元，随后仪表盘上的过热指示灯就会点亮，提醒驾驶员及时为汽车降温。
新能源时代
各类
仪表
系统
进入新能源时代后，汽车仪表盘系统的设计也发生了巨大的变化。它不再仅仅以几个指针表盘为中心，而是出现了信息集成度更高、更多类型的显示形式。其中最常见的就是电子仪表
系统
，不仅可以显示传统的车速、转速、油量或电量，还能实时呈现续航里程、能量回收状态、电机温度、驾驶模式和导航信息，几乎把车辆所有运行信息都展示在驾驶员的面前。

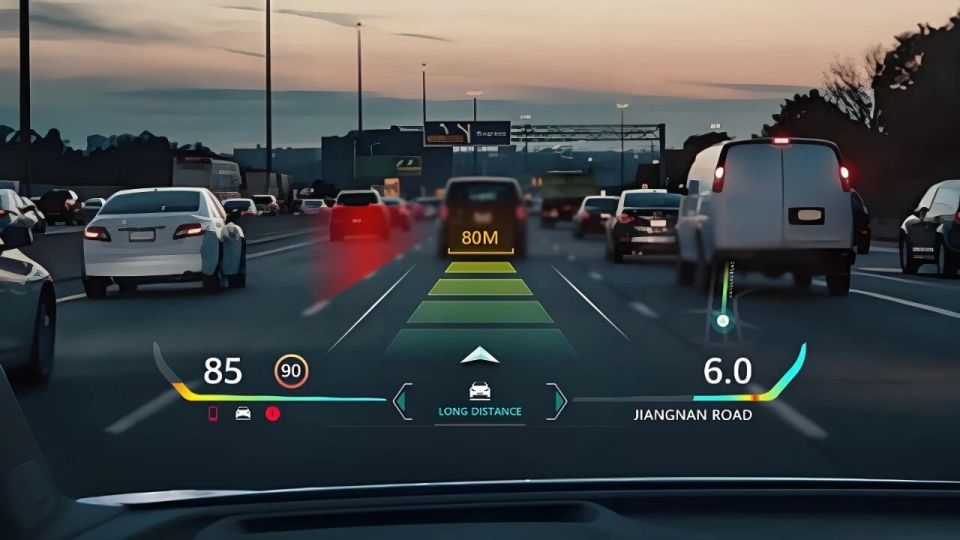

HUD将仪表信息投射到挡风玻璃上
而有的车型甚至直接取消仪表盘，将所有信息集中在中控屏上。除此之外，随着抬头显示应用的越来越多，也有很多车型将车速、驾驶辅助、导航指引投射在挡风玻璃上，让驾驶员无需低头就可以获取行驶信息，大大提升了驾驶安全性。
结语
随着技术发展，仪表盘这方寸之间的显示界面不断演变，信息越来越丰富，或者以无形的方式存在。但无论如何变化，但它的本质功能不会消失，
始终为驾驶员呈现最关键的车辆状态，
守护每一次出行的安全与安心。
