引 言
在现代汽车电子发展中，智能座舱、氛围照明、舒适系统等创新应用正以前所未有的速度发展。这些系统往往包含数量众多、功能相同但安装位置各异的电子控制单元（ECU），它们需要通过局域互联网络（LIN）进行通信。然而，如何高效、准确地为这些“同胞兄弟”般的 LIN 从节点分配唯一的地址，长期以来一直是工程师们面临的挑战。
想象一下，如果每一盏智能氛围灯、每一个车窗控制器都需要在生产线末端被单独编程以获取其独特的网络地址，这将带来多么巨大的物流、生产和管理开销！为了化解这一难题，LIN 自动寻址技术（Slave Node Position Detection, SNPD）应运而生。
今天，我们将探讨LIN 自动寻址技术的几种主要方法，并以 Elmos E521.31 芯片为例，深入了解下这款芯片先进的 LIN 自动寻址功能。
一、LIN寻址的困境：
自动化是必然趋势
在传统的 LIN 网络中，多个功能相同但物理位置不同的从节点单元（例如执行器或传感器）需要被网络主节点（Master Node）唯一标识和通信。为了实现这一点，这些从节点在模块制造过程中，通常会进行“产线末端”编程，为其写入一个唯一的从节点地址（Node Address, NAD）。

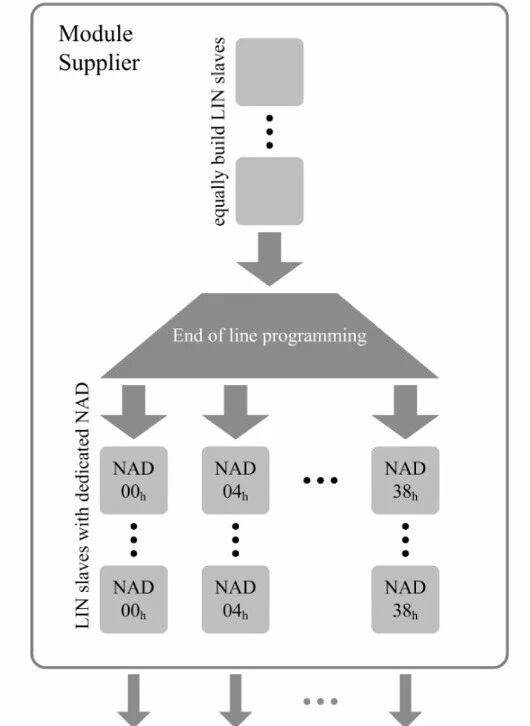

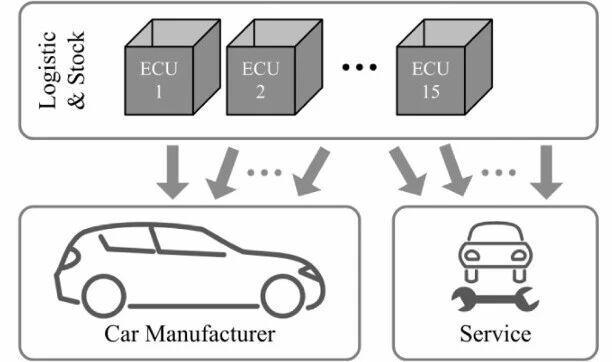

图 1 LIN 从节点的制造与物流流程
这种看似直接的方案，却带来了显著的弊端：
物流与制造的复杂性激增： 即使这些从节点在硬件和软件设计上是完全相同的，一旦被编程了唯一的地址，它们便不再是“通用部件”。这意味着，针对不同的安装位置，需要分配不同的产品编号，从而导致物料清单（BOM）的膨胀、库存管理的复杂化，以及汽车制造商和模块供应商在制造和物流环节的巨大开销。
人工配置错误的风险： 人工配置地址容易引入错误，如地址重复，进而导致通信故障，降低系统容错性。
维护与更换的挑战： 当系统中某个从节点发生故障时，如果替换件需要预先编程特定地址，会增加现场维护的难度和成本。
鉴于这些痛点，行业迫切需要一种解决方案，能够在车辆安装之前保持所有 LIN 从节点在硬件和软件上的完全一致，并在车辆安装后，根据其在网络中的实际位置自动分配唯一的节点地址。这正是 LIN 自动寻址技术的价值所在。
二、LIN自动寻址的主要实现方法
自动寻址功能（也称为从节点位置检测，SNPD）主要有以下几种方法，其中 LIN 联盟支持的方法基于“菊花链拓扑结构”：
方法名称 | 原理简述 | 寻址过程关键步骤 | 优点 | 缺点 |
LIN 额外导线级联方法 | 使用一根额外导线连接相邻从节点，形成菊花链拓扑；每个节点有 D1（输入）和 D2（输出）引脚。 | 1. 主节点发送初始化命令，所有从节点复位 NAD 并设 D2=高电平。 | - 不影响 LIN 总线信号传输 | - 需要2个额外连接器引脚 + 1根额外导线 |
LIN 总线分流方法 | 每个从节点在 LIN 和 LIN 间接入分流电阻 RSHUNT，总线电流随位置递减，利用电流差异识别节点位置。 | 1. 初始化命令重置所有 NAD。 | - 无需额外导线（仅用 LIN 总线） | - 实现复杂：需差分放大器 + ADC |
LIN 开关方法 | 每个从节点内置一个可控制的 LIN 开关（如晶体管），配置时断开后续节点通信路径，按顺序逐个激活。 | 1. 初始化命令使所有节点打开开关，仅第一个节点能接收命令。 | - 与 LIN 2.x / SAE J2602 完全兼容 | - 需1个额外连接器引脚（共4引脚：LIN_in, LIN_out, VCC, GND） |

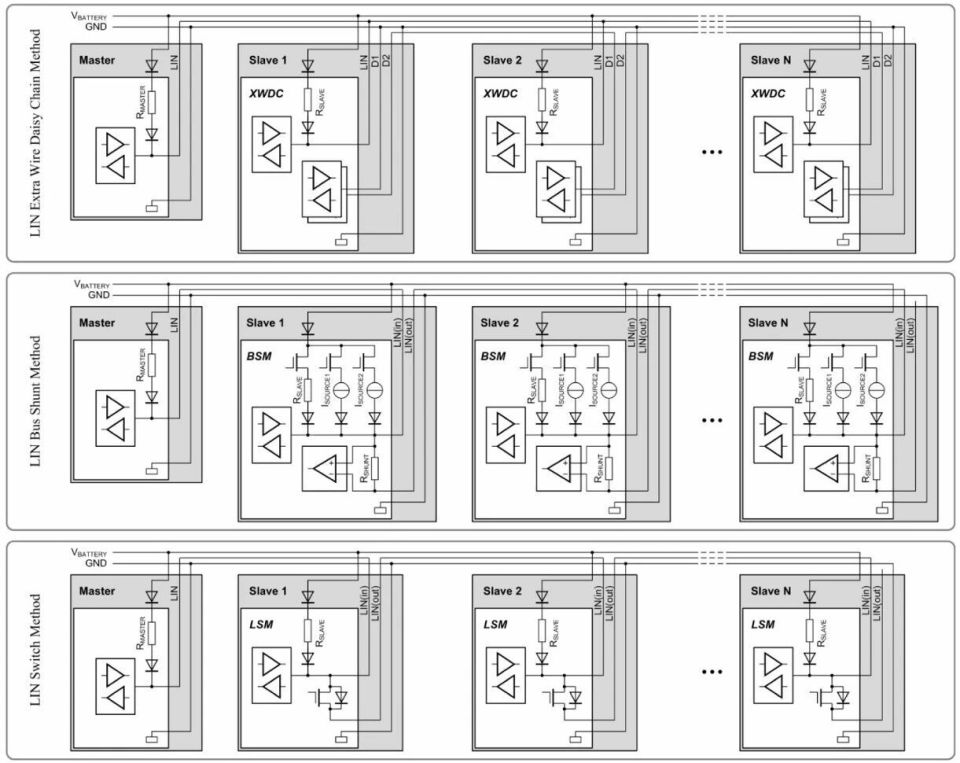

图 2 LIN SNPD方法架构图
三、Elmos E521.31：
LIN自动寻址的核心驱动力
Elmos E521.31 是一款专为 LIN 控制器应用设计的集成电路，它将强大的 16 位微控制器与先进的 LIN 收发器、多种外设和可选的自动寻址功能完美融合。这颗芯片的出现，为车载 LIN 网络的智能化配置提供了坚实的基础。
3.1 芯片核心能力概览
E521.31 并非简单的 LIN 收发器，它是一个高度集成的片上系统（System-on-Chip），其内部资源丰富，足以应对复杂的车载应用需求：
强大的微控制器：内置一颗 16 位微控制器，配备 32KB 闪存（其中 28KB 可用于 EEPROM 仿真、启动块和运行时间计数器）和 1KB RAM。这为运行复杂的自动寻址算法和应用层逻辑提供了充足的计算和存储能力。
集成 LIN 收发器：符合 LIN 2.1 版本标准，并支持可选的从节点位置检测（SNPD）功能。它能够以 2.4kBds 至 20.4kBds 的波特率运行，并支持高达 115kBds 的 LIN 高速模式。
灵活的电源管理：集成了 5V/100mA 的低压差（LDO）稳压器，可为内部微控制器及外部负载提供稳定电源。
多通道 PWM 生成器：拥有 4 个 16 位 PWM 生成器，支持高达 500Hz 的 PWM 周期频率。这对于需要精确亮度或速度控制的应用（如氛围灯、小型电机驱动）至关重要。
高精度 ADC：内置一个 12 位分辨率的ADC，转换速率可达 1 M Sample/s。这对于总线电流测量（自动寻址的核心）和各种传感器信号采集提供了精确的数据基础。
LED 驱动与温度补偿：集成了四个 5V 高侧驱动器，每个可提供高达 50mA 的电流，非常适合直接驱动外部负载，例如 LED。同时，芯片内置温度传感器，可用于温度补偿，确保系统在不同环境温度下的稳定性能。
小巧的 QFN32L5 封装：紧凑的封装尺寸，有助于缩小模块体积，满足汽车电子对小型化的要求。

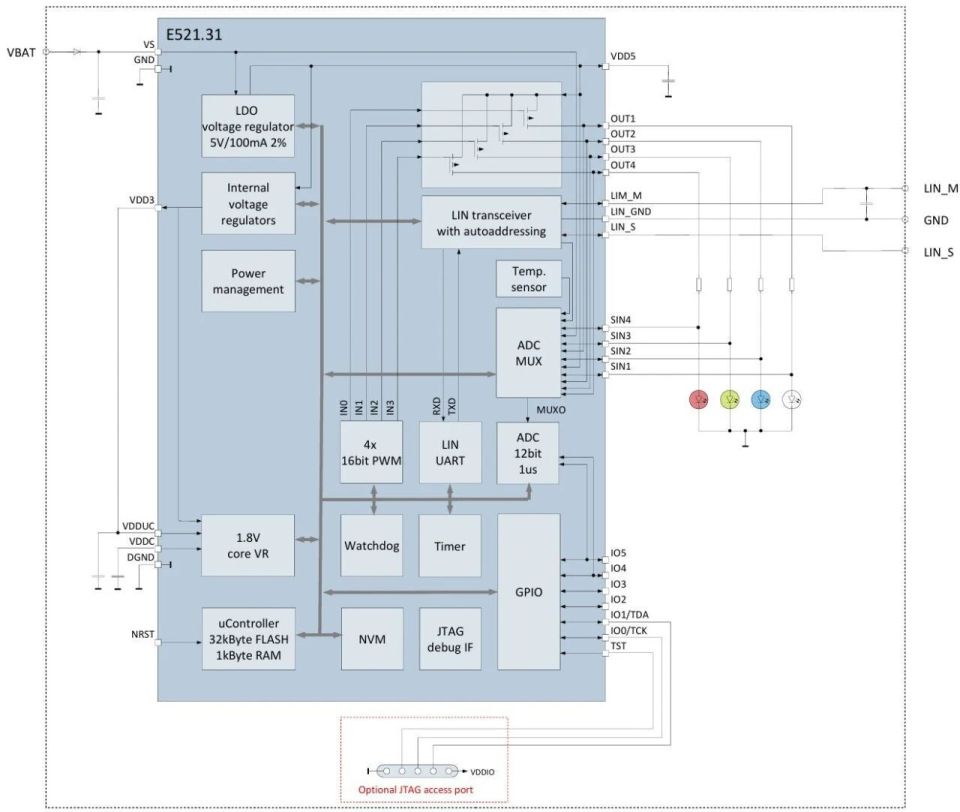

图 3 典型应用
3.2 LIN 总线功能特性
E521.31 的 LIN 总线收发器功能强大且符合行业标准：
LIN UART 与自动波特率检测：内置 LIN UART，具有小于 0.15% 的自动波特率检测精度。这意味着从节点可以自动适应主节点的波特率，简化了系统配置。
高压单线接口：支持 LIN 2.2 标准高压单线接口，能够处理 -27V 至 +40V 的总线电压摆幅，增强了在恶劣汽车环境下的鲁棒性。
内置上拉电阻：在隐性状态下，LIN 总线通过内部 30 kΩ 的上拉电阻和串联二极管拉高，无需外部上拉元件，简化了从机应用的设计。
远程唤醒功能：在低功耗模式下，芯片能够通过 LIN 引脚上的下降沿和随后的总线电平变化实现远程唤醒。
故障检测与恢复：提供 TXD 显性钳位故障检测，确保总线在发生故障时能够及时恢复，提高系统可靠性。
防止反向电流：在接地偏移/丢失或电源电压断开的情况下，设备能够防止通过 LIN 引脚向电源引脚回馈电流。
这些特性共同构建了一个可靠、高效且功能丰富的 LIN 通信接口，为 E521.31 的自动寻址功能奠定了坚实基础。
四、深入剖析LIN自动寻址：
总线分流法（BSM）
Elmos E521.31 实现自动寻址的核心是 总线分流法（Bus Shunt Method, BSM）。这是一种基于物理拓扑结构和电流测量原理的智能寻址方案，它允许 LIN 从节点在安装后自动识别其在菊花链网络中的位置，并获取唯一的节点地址。

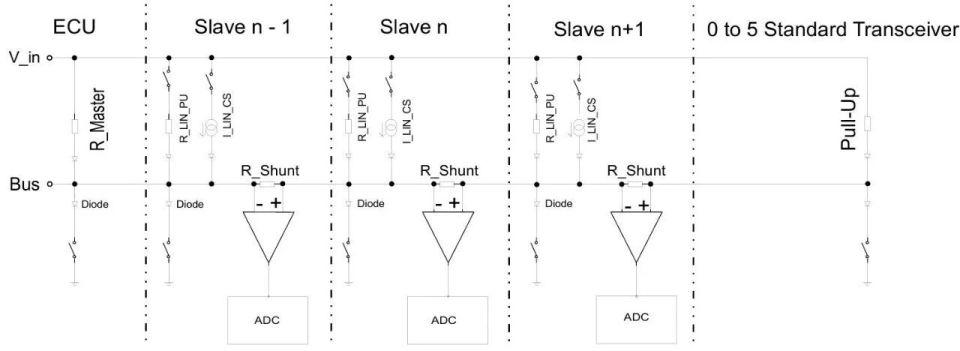

图 4 自动寻址架构
4.1 BSM 的基本原理
BSM 方法依赖于几个关键的硬件要素和测量机制：
菊花链拓扑结构：所有参与自动寻址的 LIN BSM 从节点必须以“菊花链拓扑结构”进行物理连接。这意味着 LIN 信号从一个从节点的 LIN(out) 引脚连接到下一个从节点的 LIN(in) 引脚，形成串联通路。

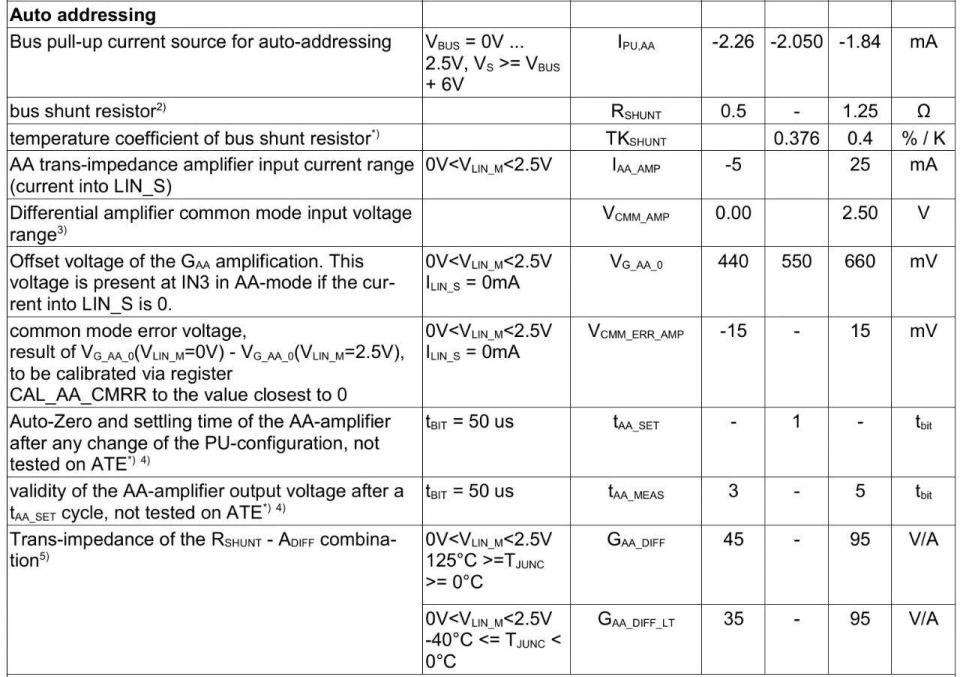

分流电阻（RSHUNT）：每个 LIN BSM 从节点单元的 LIN 总线线上都集成或连接一个分流电阻（典型值为 0.5 Ω 至 1.25 Ω）。这个电阻连接在 E521.31 的 LIN_M（面向主节点）和 LIN_S（面向下一个从节点）引脚之间。如果不需要自动寻址功能，LIN_S 引脚可以保持开路或连接到 LIN_M 引脚，使其像标准 LIN 收发器一样工作。
总线电流测量：BSM 的核心在于在 LIN 主节点发送的断点（break field）的显性阶段测量 LIN 总线电流。由于电流依次流经所有串联连接的分流电阻，不同位置的从节点会测量到不同的总线电流。
上拉电流源：E521.31 内部集成了一个典型的 2mA 上拉电流源，专门用于自动寻址过程。通过有选择地开启和关闭这个电流源，从节点可以精确地测量总线负载，并区分其在菊花链中的位置。
差分放大器与 ADC：为了测量分流电阻两端的微小差分电压，芯片内部集成了差分放大器和模数转换器 (ADC)。测得的差分电压会被放大成单端电压，并可通过配置 ADC_MUX 寄存器为 0x01 在 MUXO 引脚进行观察。
核心思想是： 在菊花链中，离主节点越远的从节点，其流经的总线电流越小。通过在不同上拉电流条件下测量总线电流并进行比较，芯片能够判断自己是否是链中“最后一个未被寻址”的从节点。
4.2 自动寻址流程详解
E521.31 的自动寻址过程是一个精密的、多步骤的同步序列。以下是其详细执行步骤：
START (初始化)：
LIN 主节点（ECU）发送一个初始化命令，告知所有从节点寻址序列将在下一个断点（break field）开始。
所有可寻址的 E521.31 从节点都会检测到这个断点。
为了启用自动归零功能，LIN_AA 寄存器中的enaaz 位必须置高。同时，LIN_AA 寄存器中的onamp 位和LIN_CFG 寄存器中的tr 位也需置高，以启用自动寻址放大器和 LIN 收发器。
所有可寻址的从节点会同步关闭其内部的 30kΩ LIN 上拉电阻。这通过将 LIN_AA 寄存器中的on30k 位设置为低来控制。
在经过tAA_SET（自动归零和稳定时间，典型值为 1 个位时间 tBIT）之后，从节点进行tAA_MEAS（有效测量时间，典型值为 3 到 5 个位时间 tBIT）期间的总线电流 ISHUNT1 测量。这涉及通过分流电阻测量差分电压，并由内部 ADC 进行转换。
步骤 3：未寻址从节点开启 30kΩ LIN 上拉电阻：
所有尚未被寻址的从节点会重新开启其内部的 30kΩ LIN 上拉电阻。已寻址的从节点则保持其 30kΩ 上拉电阻开启状态。
步骤 4：测量总线电流 ISHUNT2 并计算差值 IDIFF21：
从节点再次测量总线电流 ISHUNT2，并计算差值 IDIFF21 = ISHUNT2 - ISHUNT1。
判断 (IDIFF21 > threshold ？)：主节点（或由从节点自身微控制器执行判断）使用一个预设的阈值（推荐值为 1mA）进行判断。
如果IDIFF21 > threshold，表示该从节点不是链中最后一个未被寻址的从节点（因为它后面还有其他未寻址从节点贡献电流）。该从节点会跳过寻址，直接进入步骤 7。
如果IDIFF21 <= threshold，表示该从节点是链中最后一个未被寻址的从节点。它会继续执行步骤5。
步骤 5：未寻址从节点开启 2mA 上拉电流源：
所有尚未被寻址的从节点会开启其内置的 2mA 自动寻址上拉电流源。这通过将 LIN_AA 寄存器中的on2ma 位设置为高来控制。
步骤 6：测量总线电流 ISHUNT3 并计算差值 IDIFF31：
从节点再次测量总线电流 ISHUNT3，并计算差值 IDIFF31 = ISHUNT3 - ISHUNT1。
判断 (IDIFF31 > threshold ？)：
如果IDIFF31 > threshold，则该从节点不是当前要被寻址的目标从节点，继续执行步骤 7。
如果IDIFF31 <= threshold，则该从节点是当前要被寻址的从节点。
从节点保存地址：
被识别出的“最后一个未寻址从节点”会从主节点发送的自动寻址命令中读取并保存其新的地址（NAD）。
步骤 7：关闭 2mA 上拉电流源并开启 30kΩ LIN 上拉电阻：
所有从节点（包括刚刚被寻址的那个）都会关闭 2mA 上拉电流源，并重新开启 30kΩ LIN 上拉电阻。这一步至关重要，它使得该从节点在后续的电流测量中不再作为“最后一个未寻址的从节点”产生额外影响，从而为主节点识别链中的下一个从节点做好准备。
主节点重复寻址命令（循环）：
主节点会重复发送自动寻址命令。由于上一个已被寻址的从节点不再贡献额外的寻址电流，链中其上一个从节点（现在成为新的“最后一个未寻址从节点”）就会在下一次循环中被识别出来。
STOP (结束)：
该过程将持续进行，直到所有 LIN BSM 从节点都被分配了唯一的 NAD。当所有从节点都被成功寻址后，整个自动寻址过程结束。

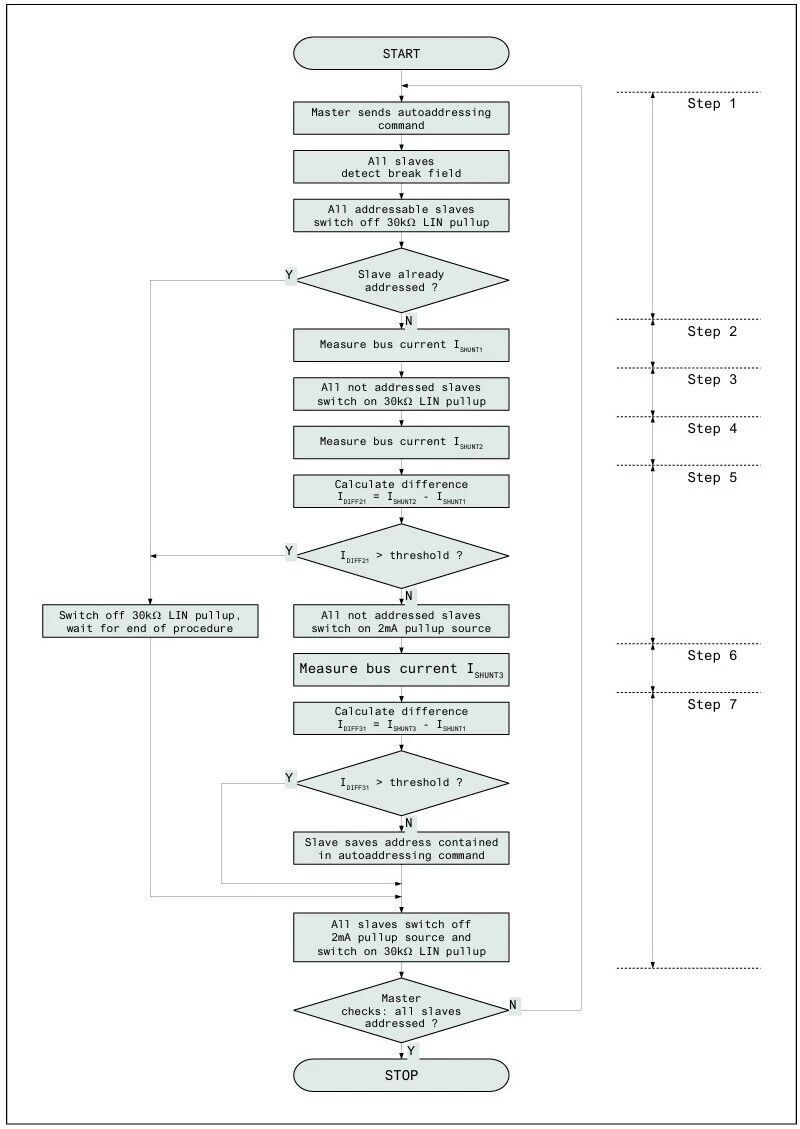

图 5 自动寻址流程图
为了保证所有从节点同步执行寻址序列，定义了断点的时间方案，以位时间tBIT，SLAVE 作为时间参考。

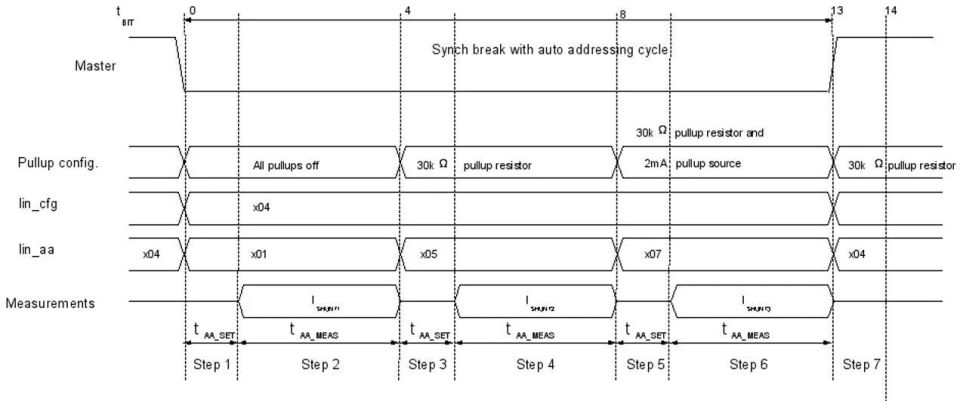

图 6 自动寻址时序图
五、基于Elmos E521.31
的LIN自动寻址方案优势
Elmos E521.31 芯片的 BSM 自动寻址功能，结合其强大的集成特性，为汽车电子系统设计带来了诸多显著优势，尤其体现在简化制造、降低成本和提高系统灵活性方面。
5.1 颠覆性的物流与制造简化
真正的“通用件”：最大的优势在于，所有 LIN 从节点在硬件和软件上可以保持完全一致，直到它们被安装到车辆中。这意味着，模块供应商无需为汽车内的每个不同安装位置生产和库存具有特定地址编码的模块。
降低库存管理复杂性：无需针对不同安装位置分配独立的产品编号，大大减少了汽车制造商和模块供应商的库存单位（SKU）数量，从而简化了供应链管理和库存操作。
消除“产线末端”编程：传统的 LIN 从节点需要在生产线末端进行地址编程。E521.31 的自动寻址功能消除了这一步骤，ECU 标识符（NAD）的分配可以在车辆的“生产线末端”或后续服务阶段进行，根据实际安装位置自动完成。这不仅节省了生产时间，也降低了编程设备的成本。
避免人工配置错误：自动寻址机制完全由芯片和主节点协同完成，避免了因人工干预导致的地址重复或其他配置错误，从而减少了通信故障的风险，提升了系统的整体可靠性。
提升系统容错性与功能扩展灵活性：动态地址分配支持故障节点的隔离与替换，增强了系统的容错能力。同时，由于地址分配的灵活性，系统功能扩展也变得更加便捷，例如可以根据驾驶模式动态切换氛围灯效果。
5.2 高度集成的成本效益
硬件集成度高：E521.31 将 16 位微控制器、LIN 收发器、稳压器、LED 驱动器、PWM 生成器、ADC 和温度传感器等核心功能集于一身。这种高集成度极大地减少了外部元器件的数量，降低了物料成本（BOM）和电路板空间。
简化布线与设计：内置的上拉电阻省去了外部元件。虽然 BSM 需要分流电阻和两个 LIN 引脚，但其整体设计仍比需要额外独立控制线的方案（如 LIN 额外导线级联方法 XWDC）更为简洁。
低功耗运行：LIN 总线收发器在睡眠模式下需要非常低的静态电流，并支持远程唤醒，有助于降低车辆的整体能耗。
六、设计考量与展望
尽管 Elmos E521.31 芯片的自动寻址功能带来了诸多优势，但在实际系统设计中，仍需注意以下关键考量：
6.1 硬件设计细节
分流电阻的选择与放置：分流电阻是 BSM 的核心，其阻值（0.5 Ω 至 1.25 Ω）和精度会直接影响电流测量的准确性。设计时需仔细选择，并确保其放置在 LIN_M 和 LIN_S 引脚之间。
菊花链拓扑的强制性：BSM 方法要求 LIN 从节点必须以严格的“菊花链”拓扑结构连接。这限制了 LIN 网络的拓扑多样性，设计者需要严格遵循这一要求。
主节点驱动能力：BSM 可能对 LIN 主节点的驱动能力有特殊要求，可能需要比 LIN 规范中规定更高的 LIN 驱动电流。在设计 LIN 主节点时需予以考虑。
引脚利用：E521.31 需要 LIN_M 和 LIN_S 两个引脚以及 LIN_GND 用于 LIN 通信和寻址。在未使用自动寻址时，LIN_S 可保持开路或连接到 LIN_M。
6.2 软件实现挑战
寻址算法的精确控制：实施 BSM 寻址流程需要微控制器精确控制上拉电流源的开关时序、进行多阶段的总线电流测量、计算电流差值并进行阈值判断。这要求工程师对底层寄存器操作和时序控制有深入理解。
同步执行与中断处理：为了确保所有从节点同步执行寻址序列，需要精确定义断场的时序，并合理利用芯片的中断系统进行任务调度。
校准过程：自动寻址放大器的共模抑制可能需要通过CAL_AA_CMRR 寄存器进行校准，以获得准确的测量结果。这通常需要在生产过程中进行一次校准。
6.3 环境因素
RF 干扰考量：尽管 BSM 方案已通过 EMC 验证，但在 NAD 分配阶段，特别是在进行 LIN 总线电流测量时，BSM 对射频干扰较为敏感。因此，建议在低干扰环境下进行 NAD 分配。
七、总 结
在汽车电子的演进中，效率与智能化始终是驱动创新的核心。传统的 LIN 从节点地址分配方式，在物流、制造和维护方面都带来了巨大的负担。Elmos E521.31 芯片，凭借其集成的 16 位微控制器、全面的 LIN 总线功能以及创新的总线分流法（BSM）自动寻址技术，为这一行业痛点提供了优雅而高效的解决方案。
