前言
Nano系列快充是安克旗下很有代表性的一个系列产品，设计不仅小而精，而且拥有幻影黑、极光白、自然青、丁香紫、晨雾蓝五种莫兰迪色系可选，同时内置智能控温技术实现快充不伤机，真正做到小而不凡。
本期为大家带来的是安克Nano 30W快充充电器的拆解，这款产品内置先进的氮化镓电源方案，不仅效率和系统可靠性高，同时助力充电器实现迷你级设计，搭配折叠插脚，便携属性拉满。
30W输出性能满足iPhone 16全系机型日常快充需求，同时兼容QC、SCP、PPS等快充，也能为华为、小米、三星等品牌设备快充，下面我们就一起来看看产品的具体设计。
安克Nano 30W氮化镓充电器开箱

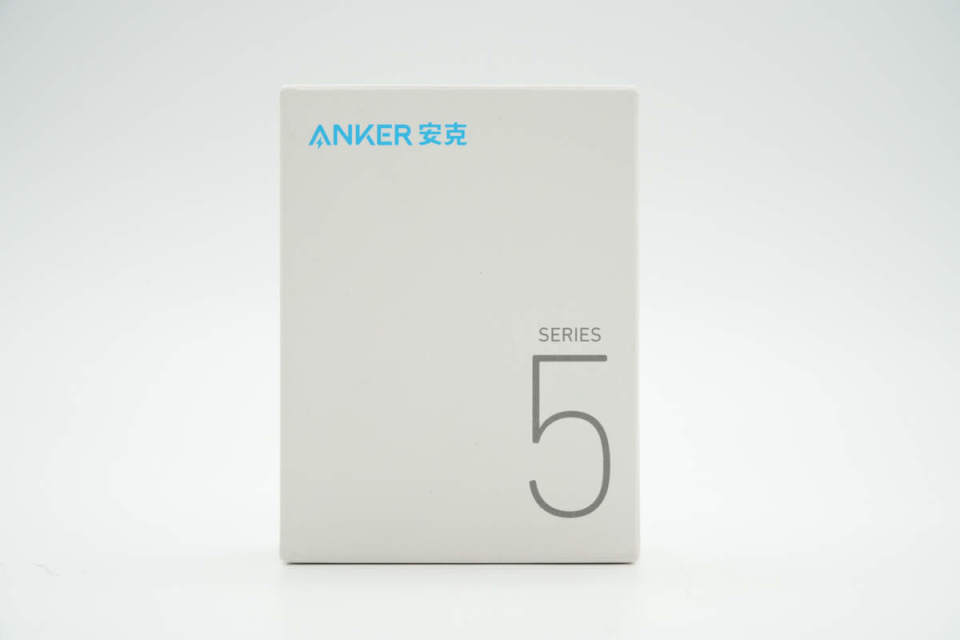

包装盒正面印有ANKER安克品牌以及SERIES 5。

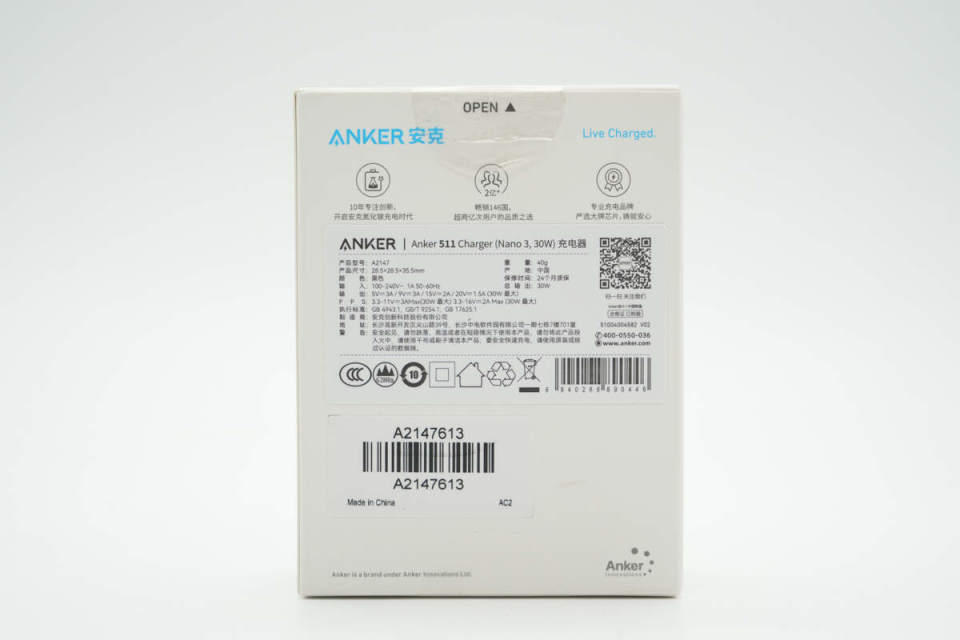

背面印有产品卖点，并贴有产品信息贴纸。
贴纸上信息特写，下面到产品实物展示环节再介绍。

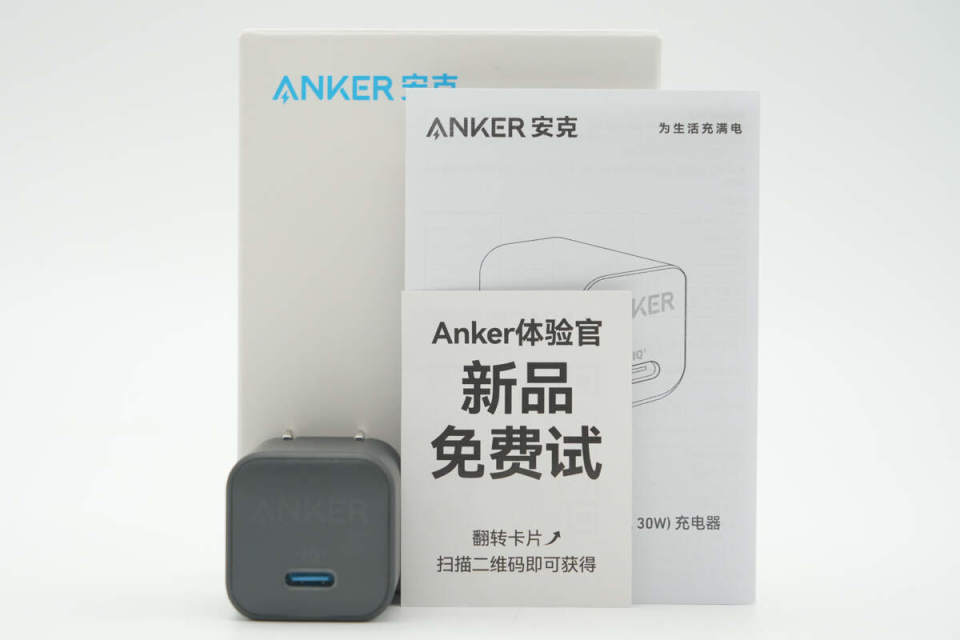

包装内含充电器和使用说明书等。
安克Nano 30W氮化镓充电器采用PC阻燃材质黑色塑料外壳，机身表面磨砂抗指纹，整体设计风格简约。

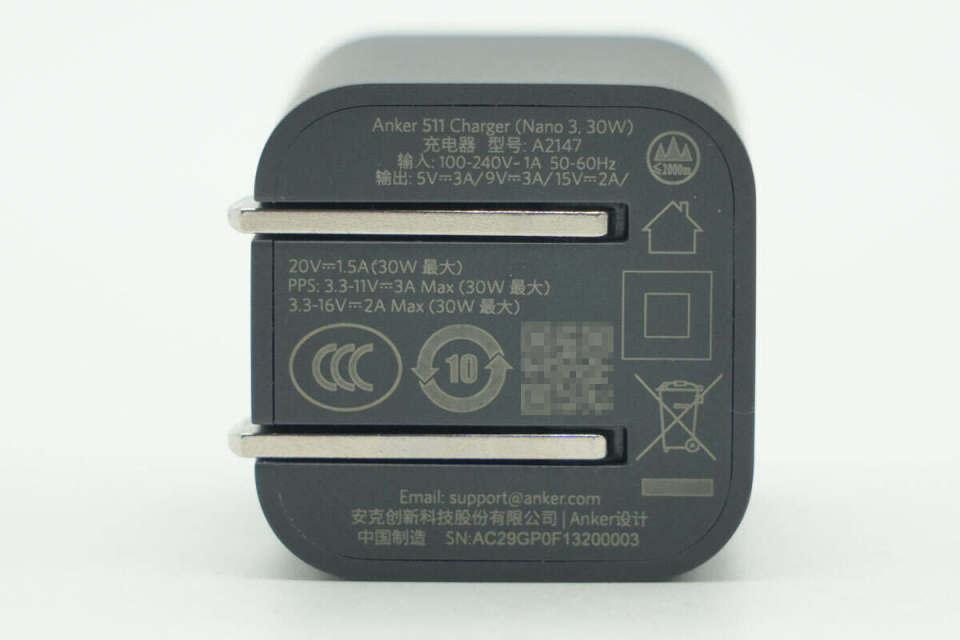

输入端外壳印有充电器参数
型号：A2147
输入：100-240V~50/60Hz 1A
输出：5V3A、9V3A、15V2A、20V1.5A（30W 最大）
PPS：3.3-11V3A、3.3-16V2A（30W 最大）
充电器通过了CCC认证。

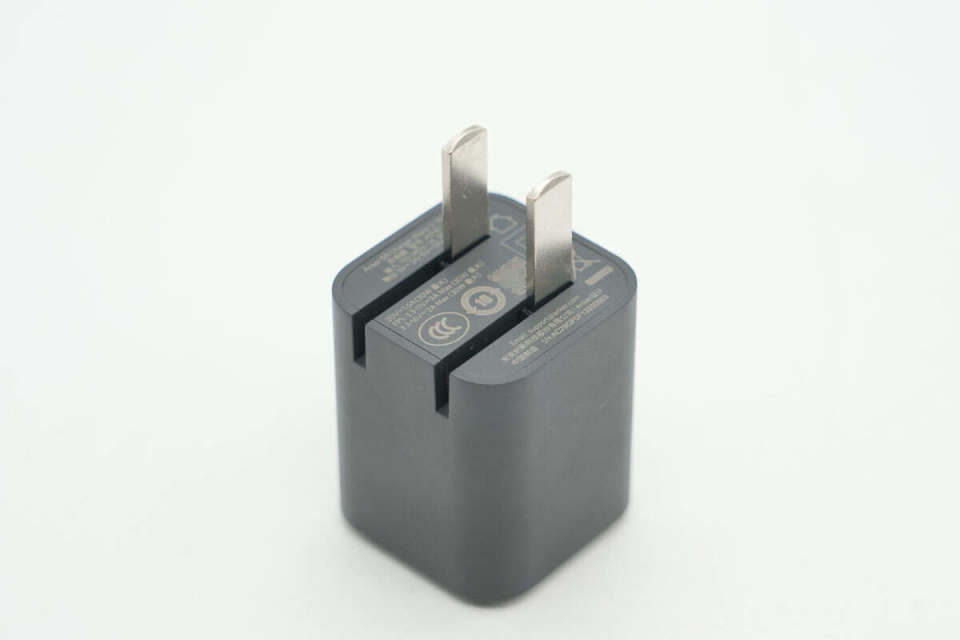

充电器配备可折叠国标插脚，搭配小巧机身，携带方便。

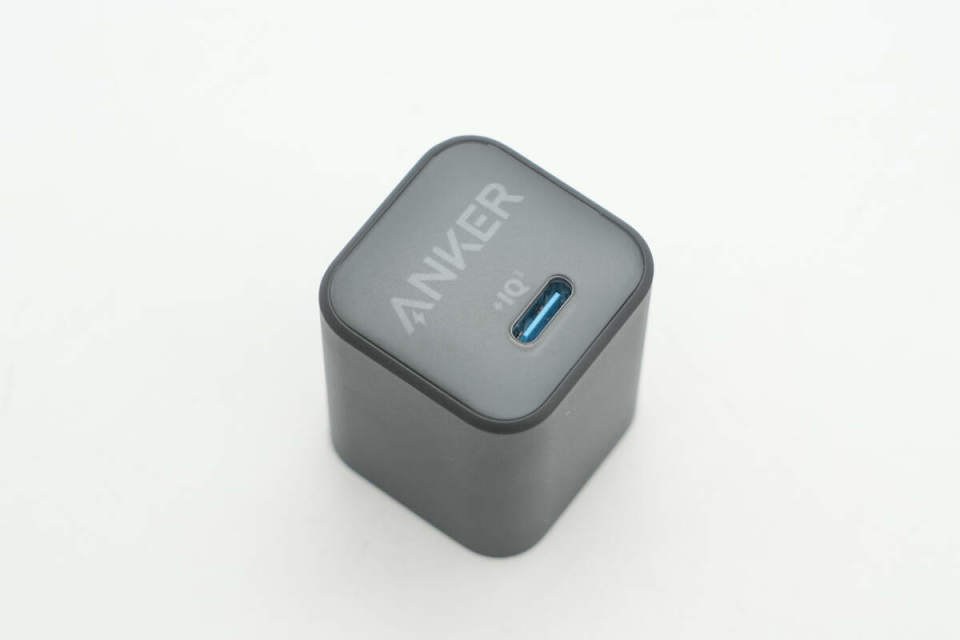

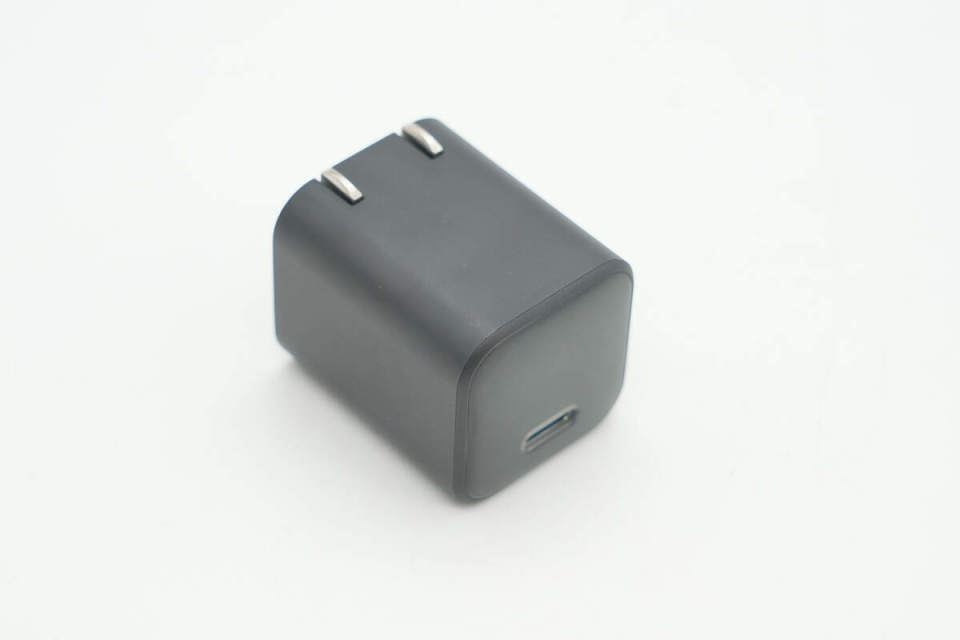

机身顶面配置单USB-C接口，外壳上印有ANKER品牌。

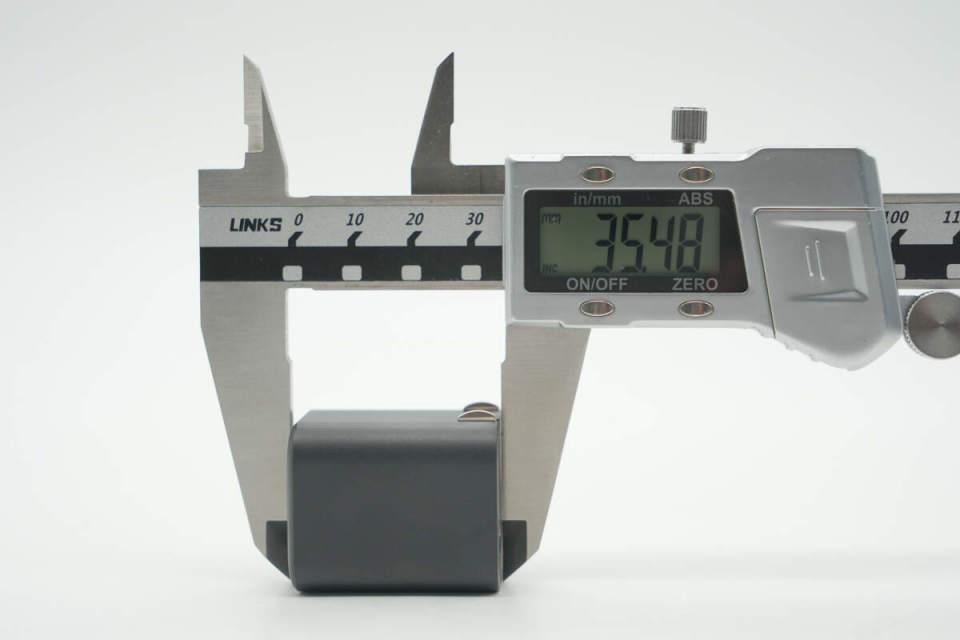

测得充电器机身长度为35.48mm。

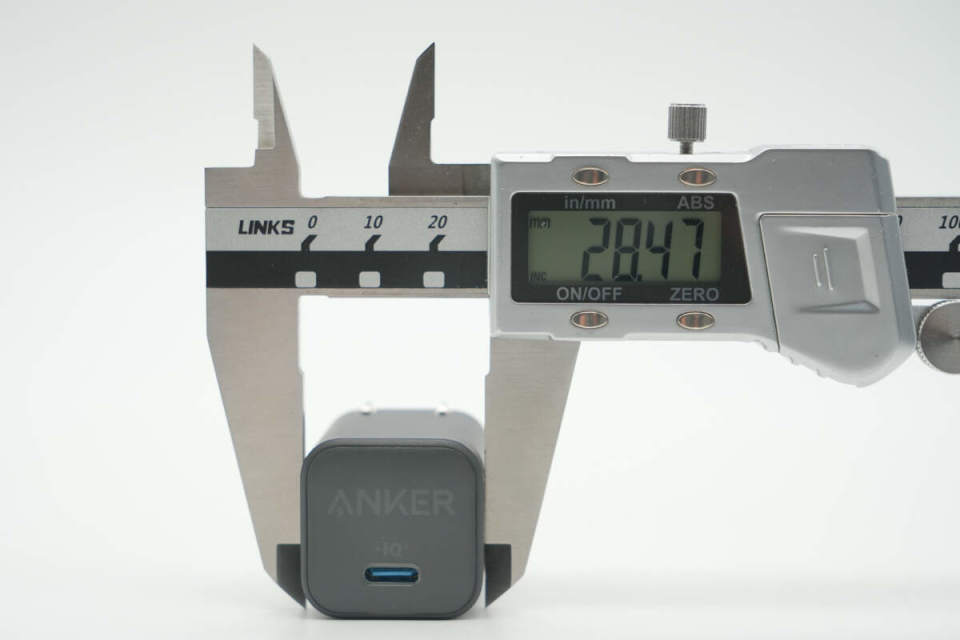

宽度为28.47mm。

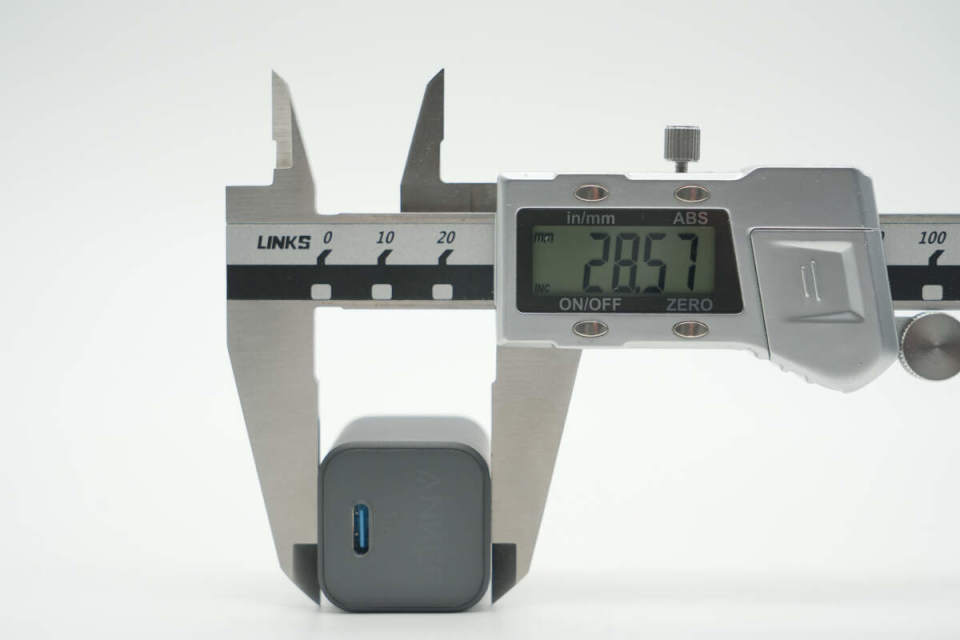

厚度为28.57mm。

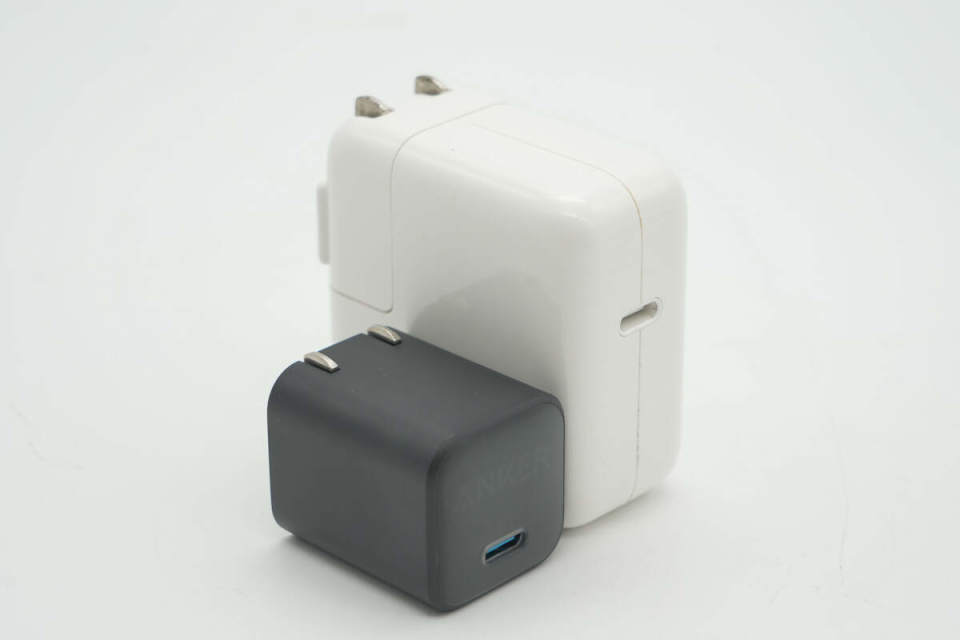

和苹果30W充电器放在一起对比，体积优势明显。

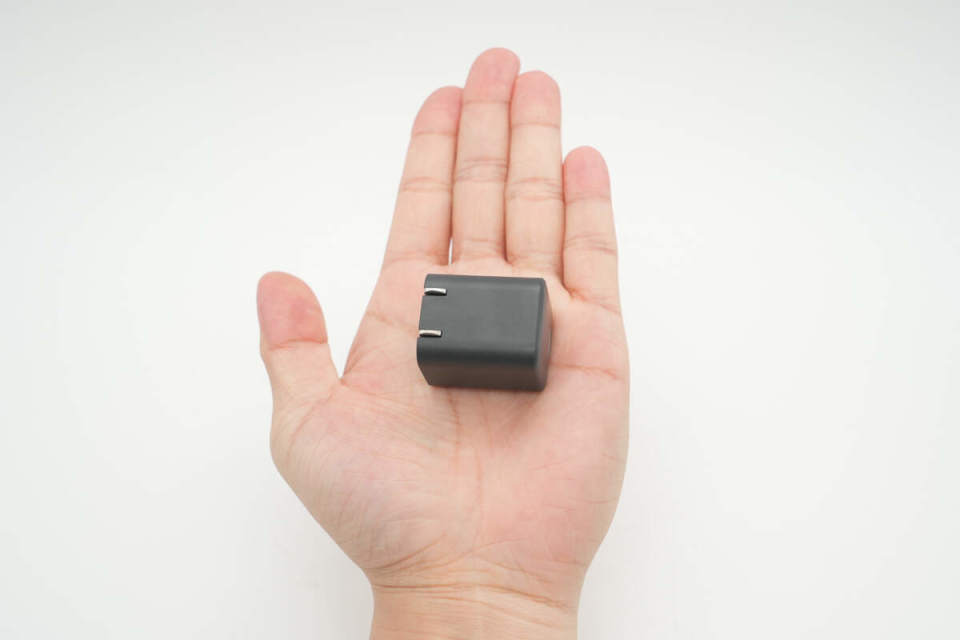

充电器拿在手上的大小直观感受，显示很小巧。

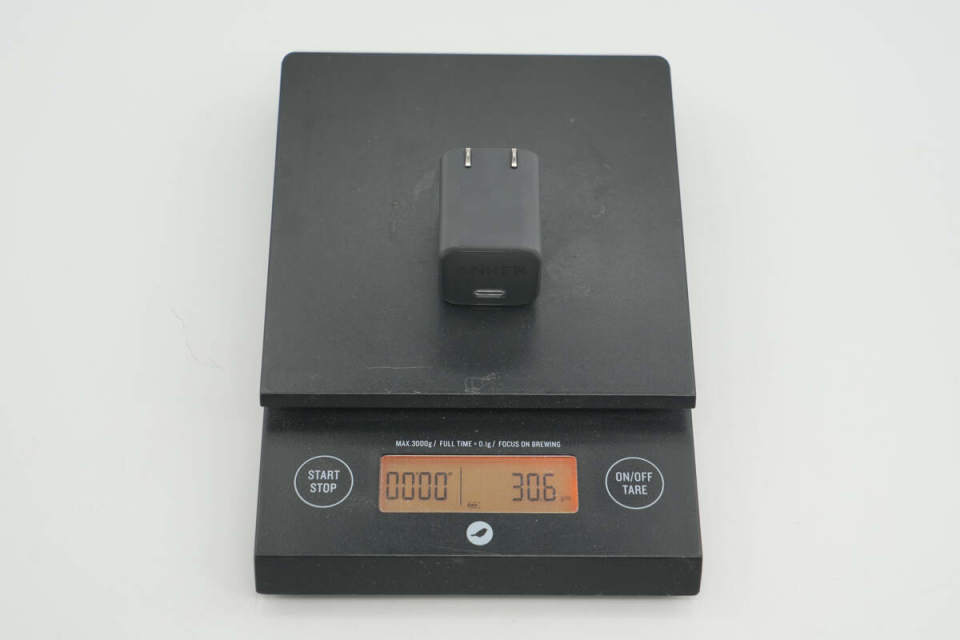

另外测得充电器净重约为31g。

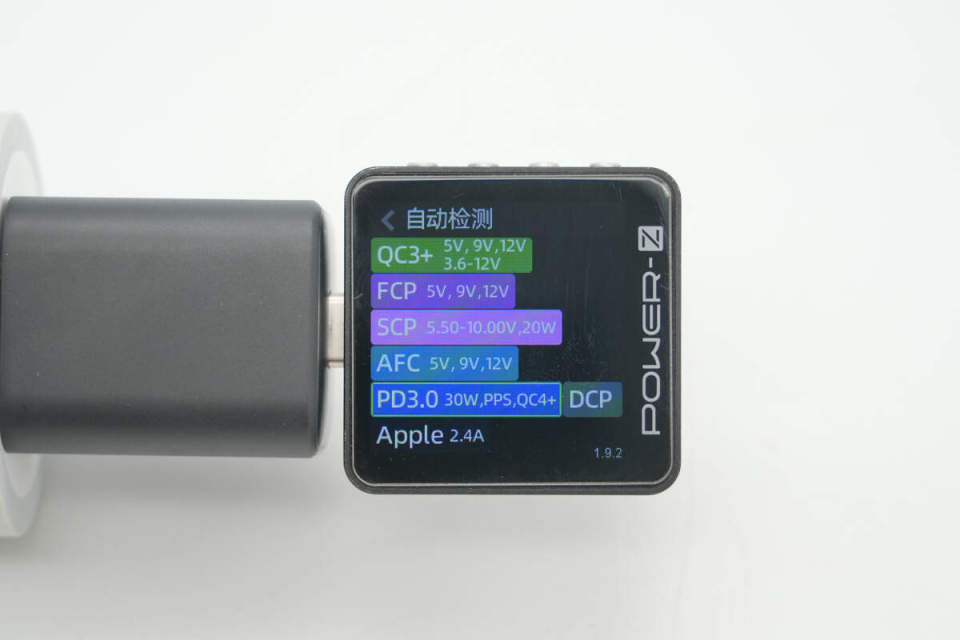

使用ChargerLAB POWER-Z KM003C测得充电器支持QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

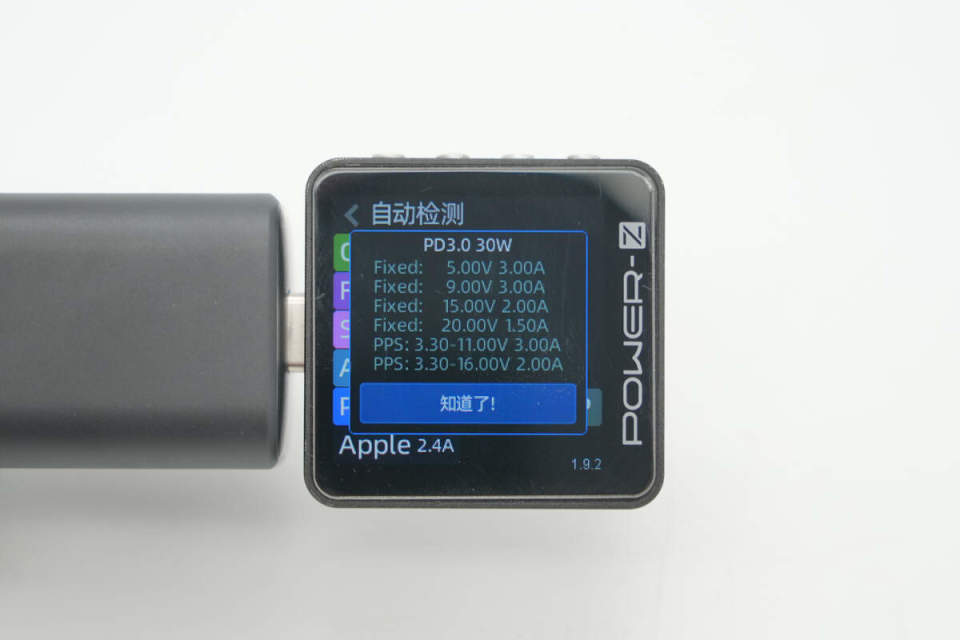

此外PDO报文显示USB-C口还具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位，以及3.3-11V3A、3.3-16V2A两组PPS电压档位。
安克Nano 30W氮化镓充电器拆解

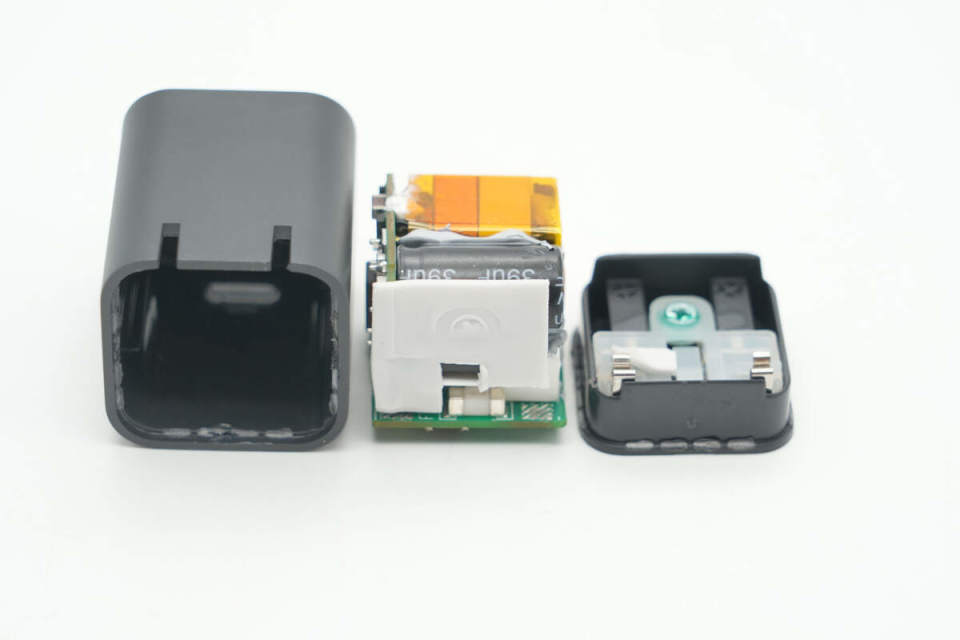

拆开充电器外壳取出PCBA模块，插脚与模块通过金属弹片接触通电设计。

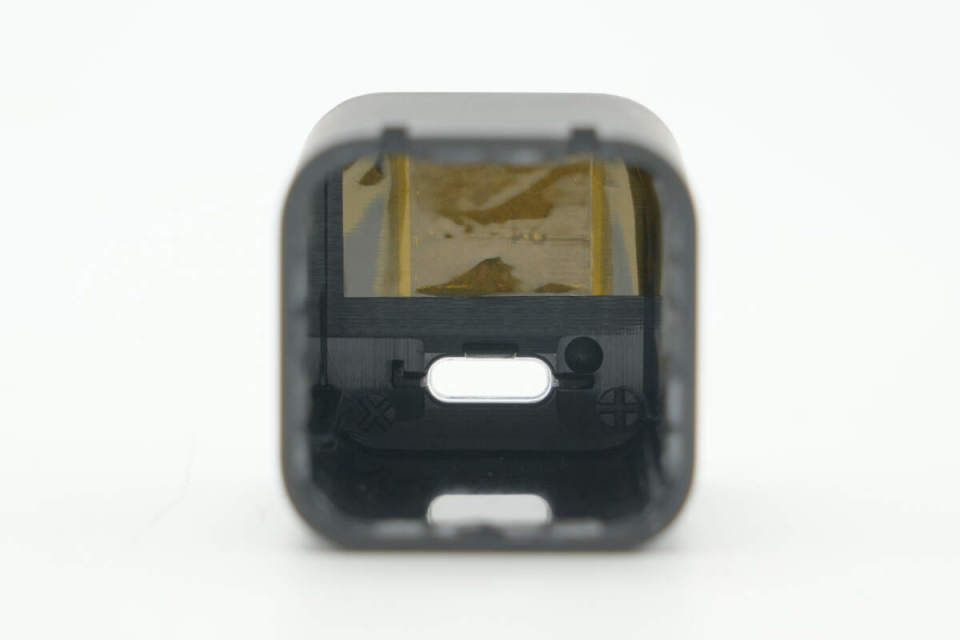

壳体内侧输出端处贴有耐高温绝缘胶带。

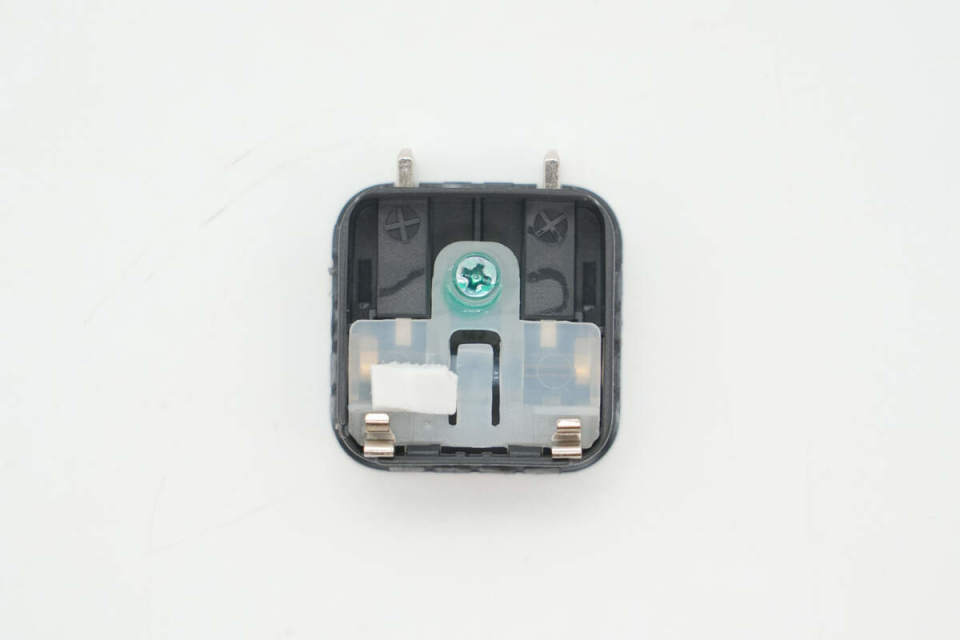

插脚覆盖半透明塑料板，并通过螺丝进行固定保护。
模块输入端也设有白色塑料隔板进行隔离绝缘。

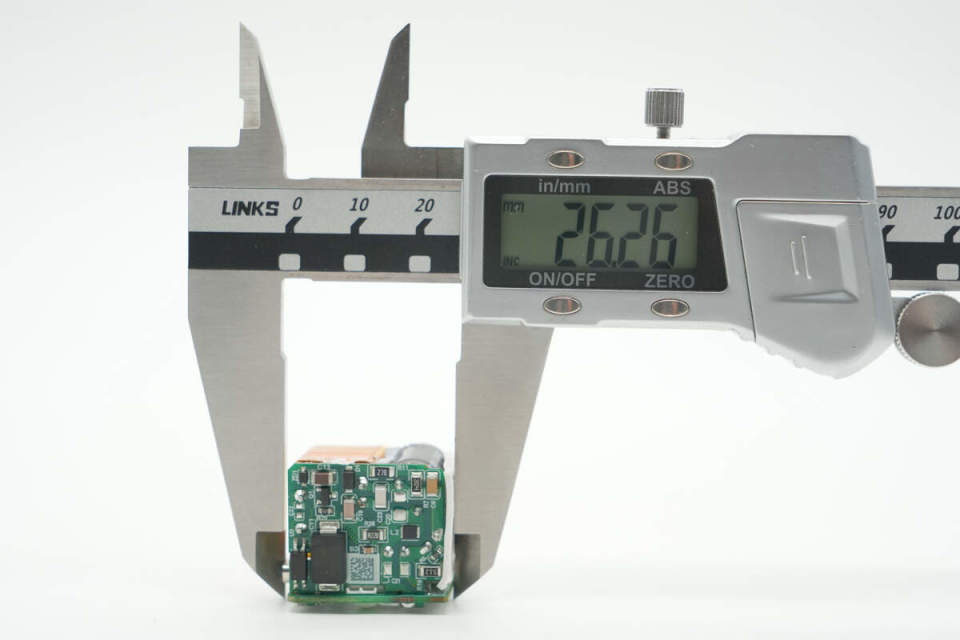

测得PCBA模块长度为26.26mm。

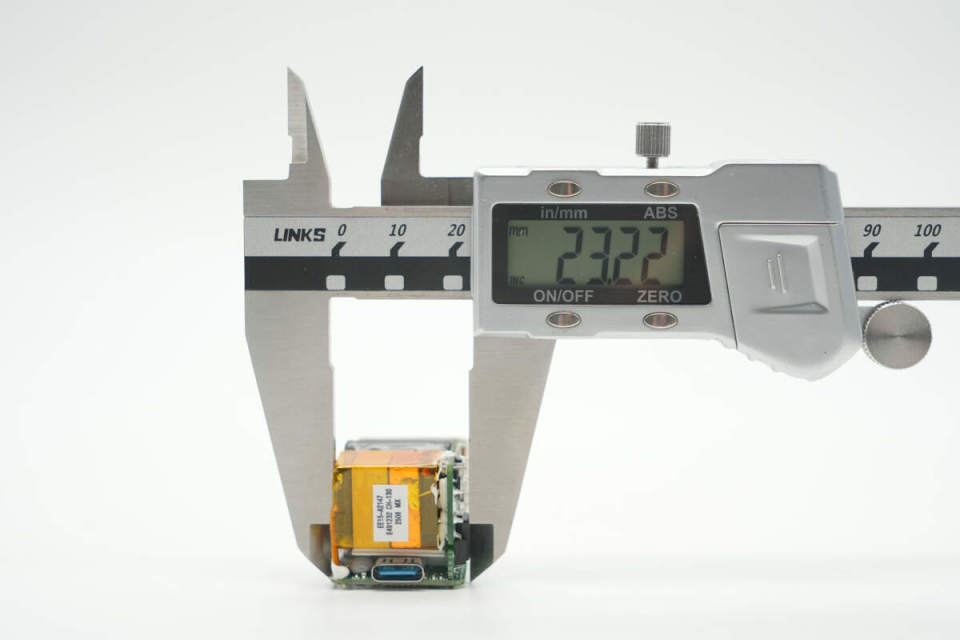

宽度为23.22mm。

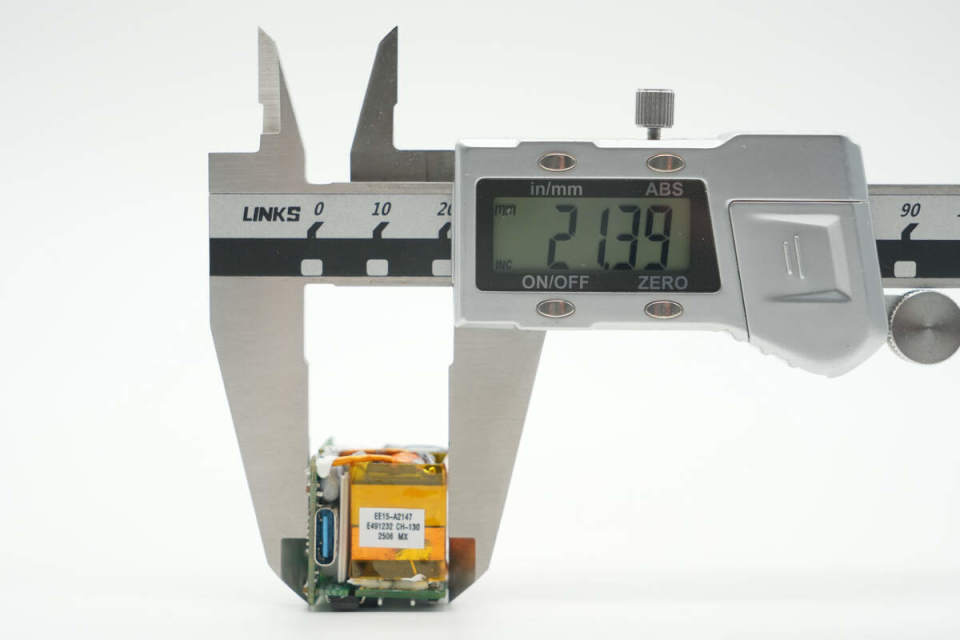

厚度为21.39mm。

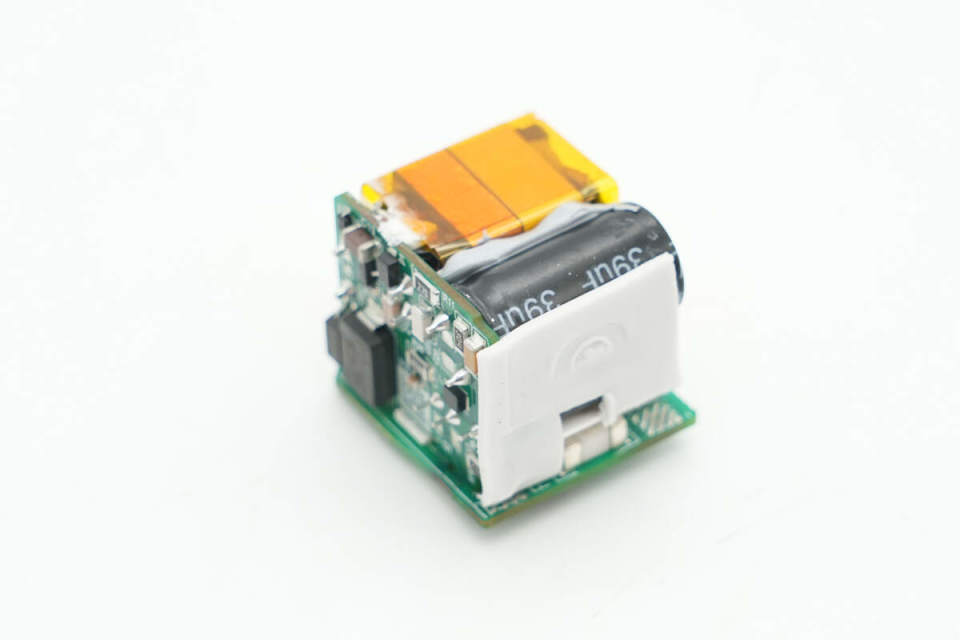

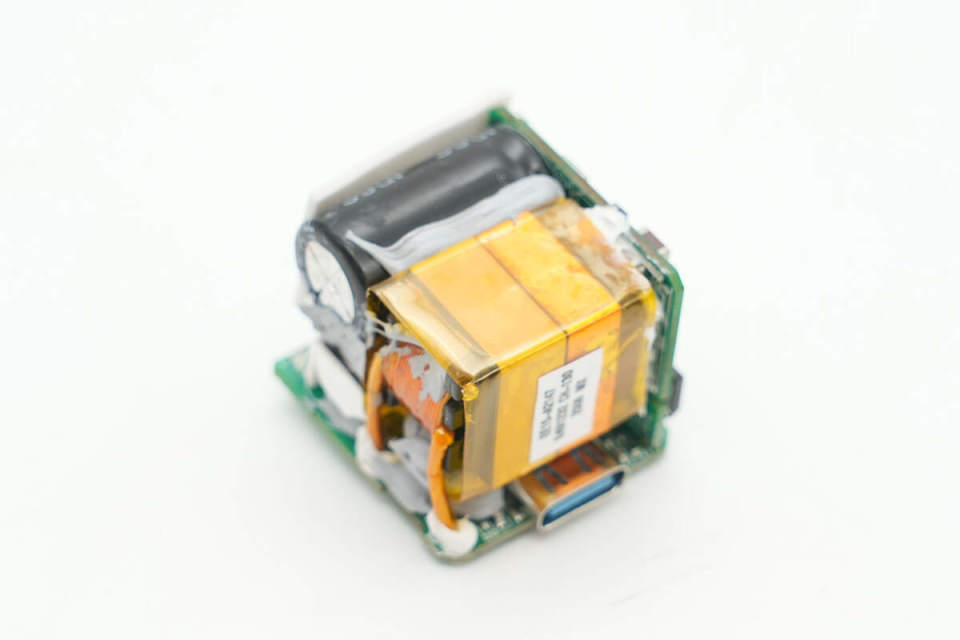

PCBA模块由两块小板堆叠设计，电容、变压器等器件打胶处理。
侧边小板背面设有光耦以及贴片Y电容。

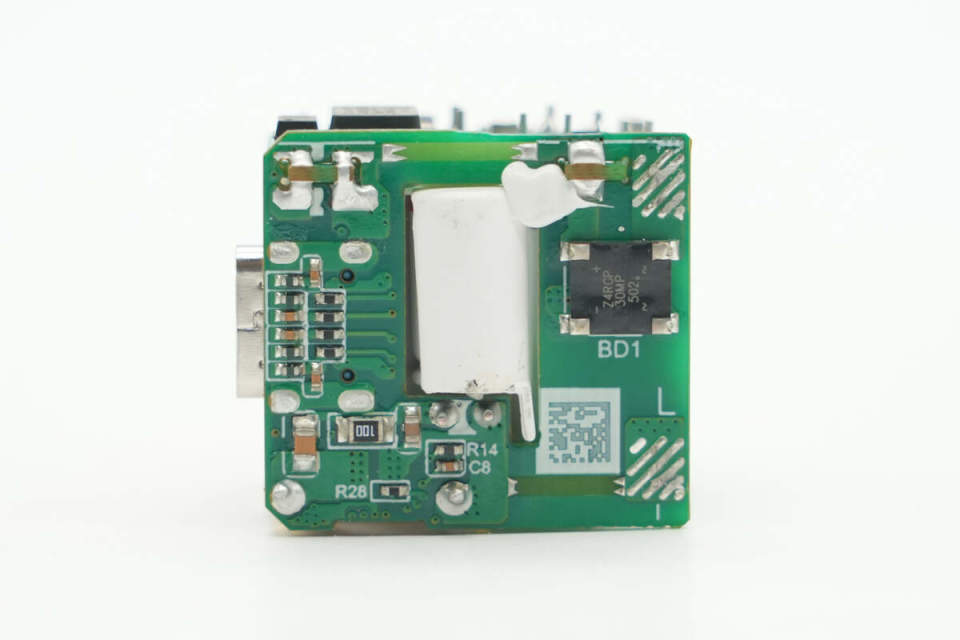

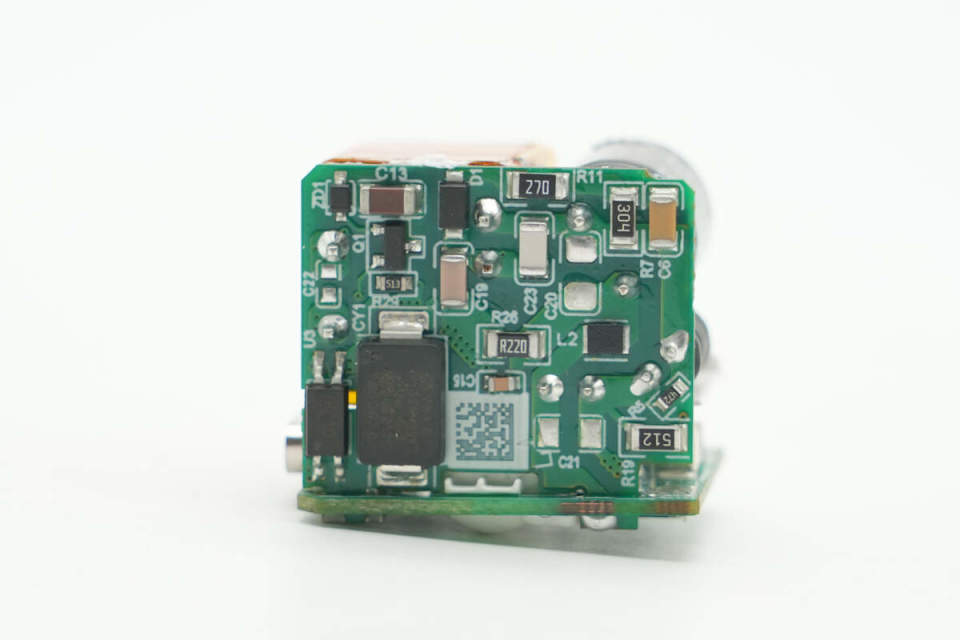

另一块小板背面设有整流桥。

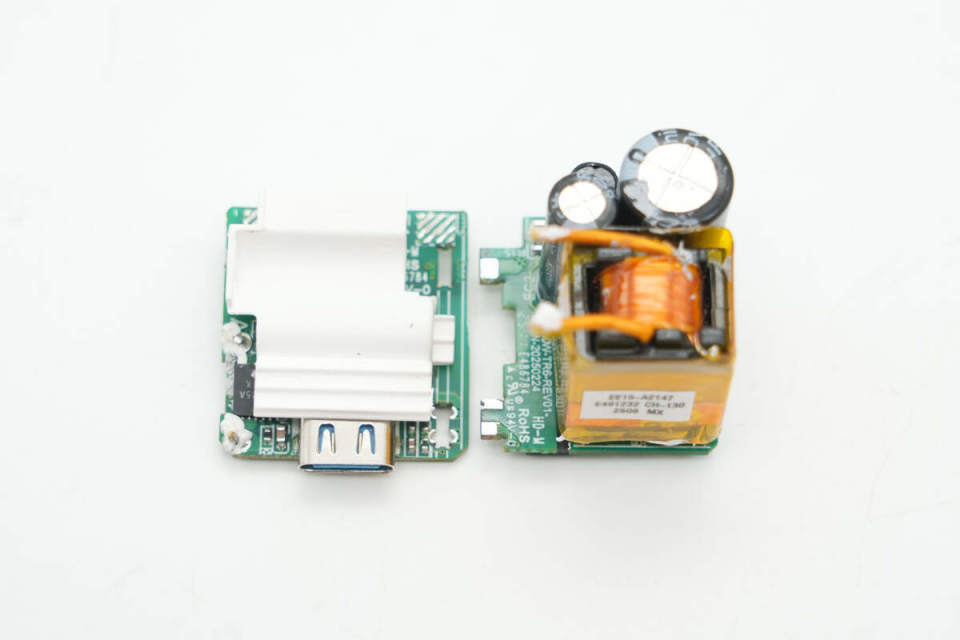

将模块拆分开，在电容、变压器和下方小板之间设有白色塑料板进行隔离。

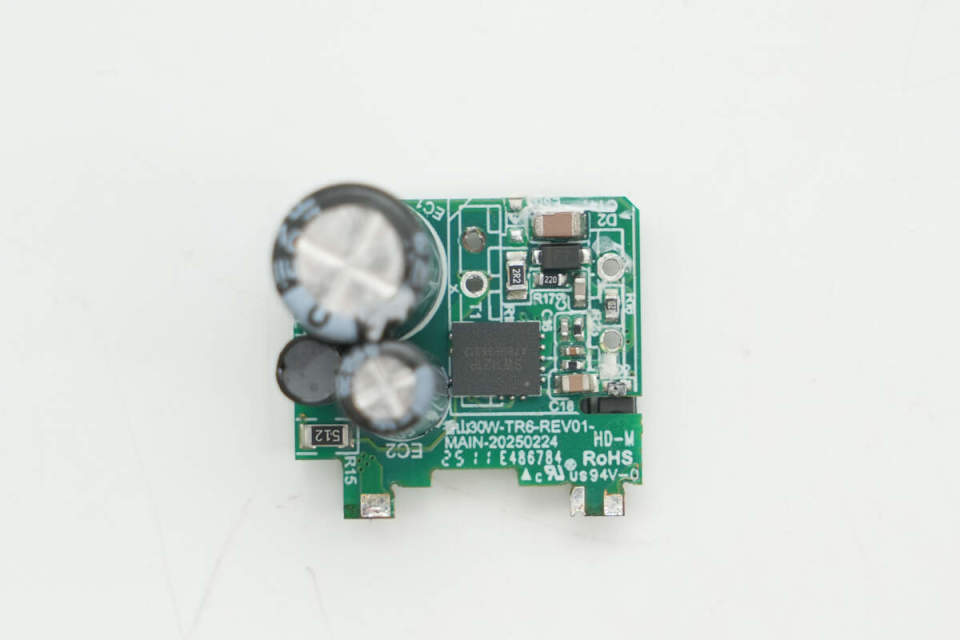

侧边小板正面除工字电感、高压滤波电解电容以及变压器外，拆掉变压器可以看到下方还设有电源主控芯片。

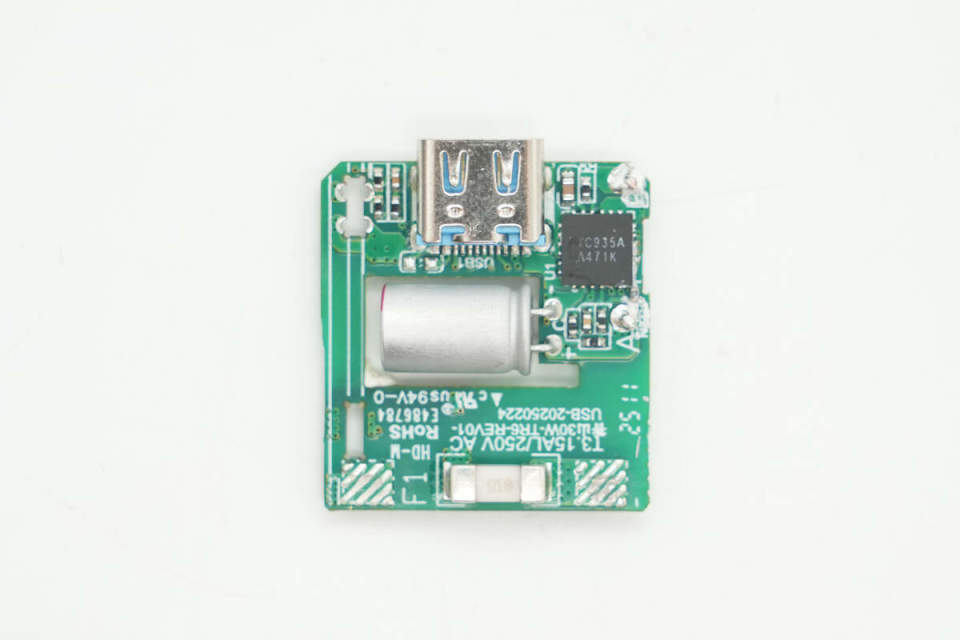

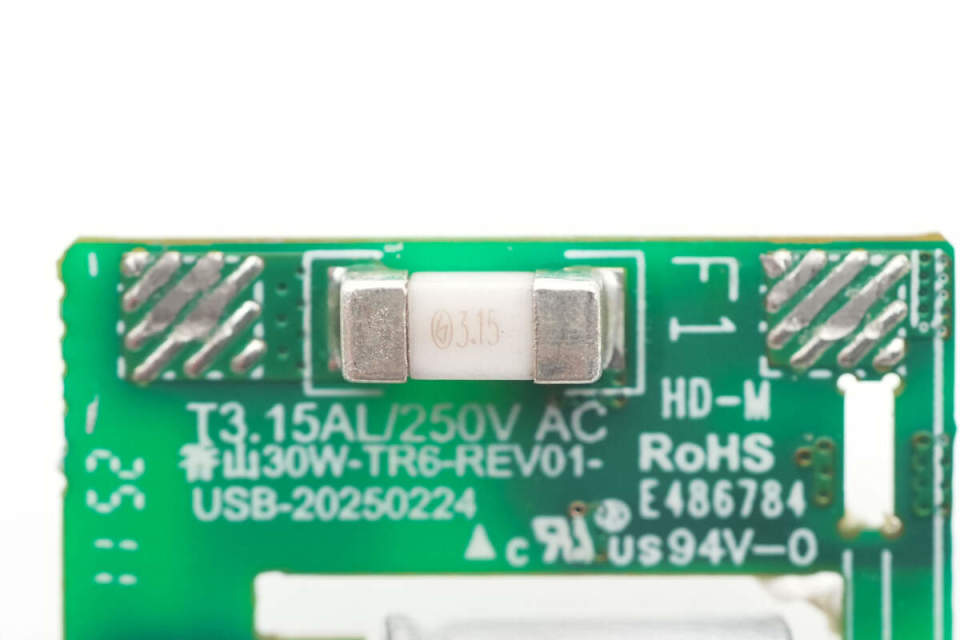

另一块板子正面设有贴片保险丝、输出滤波固态电容以及协议芯片，电容沉板处理。
贴片Y电容来自贝特电子，额定容量3.15A。

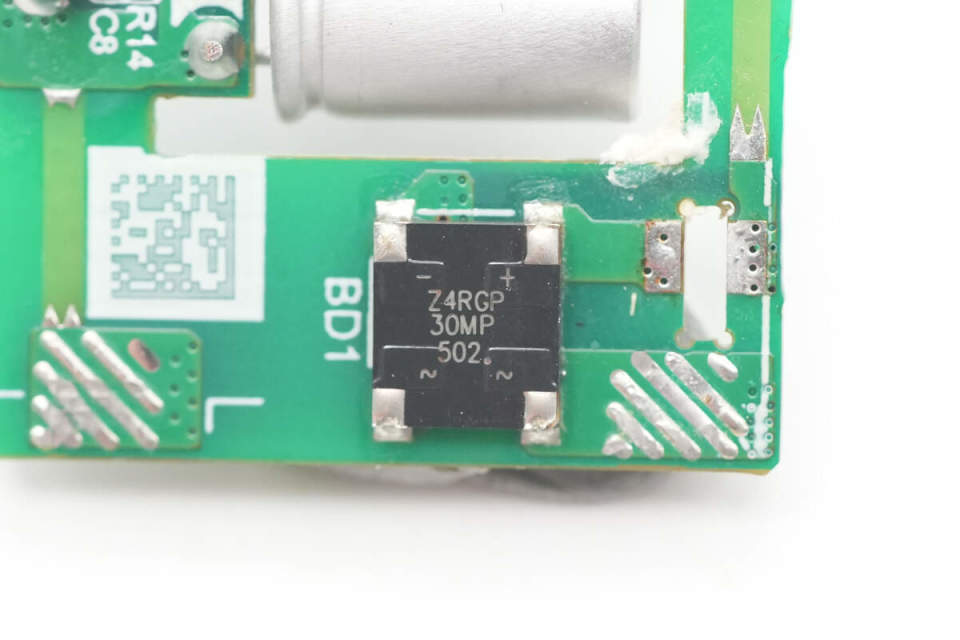

整流桥来自ZOWIE智威，型号Z4RGP30MP，是一颗快恢复整流桥，规格为1000V 3A，采用Z4PAK封装。

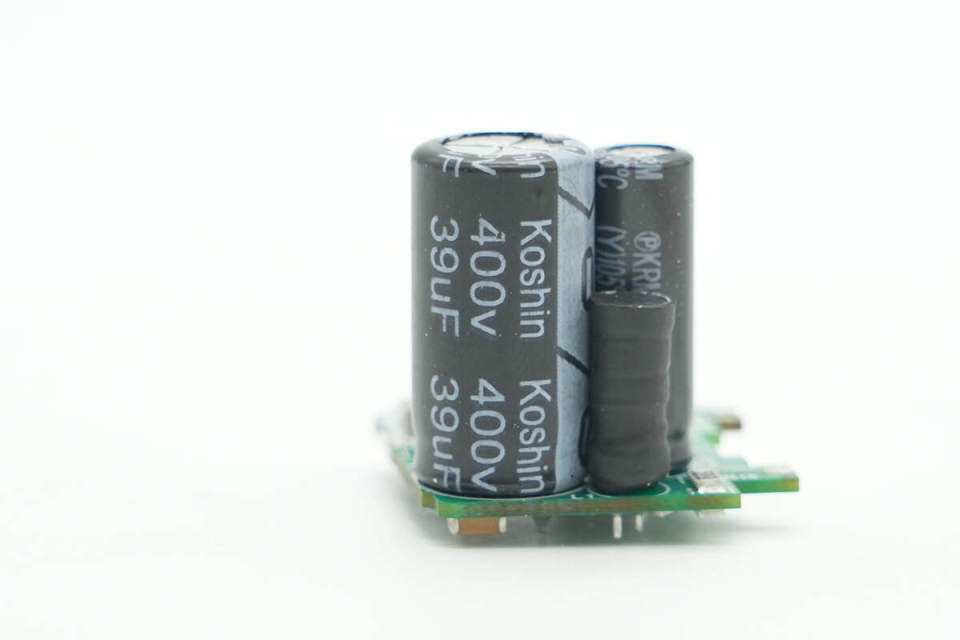

两颗高压滤波电解电容来自Koshin东佳，大的规格为400V39μF。

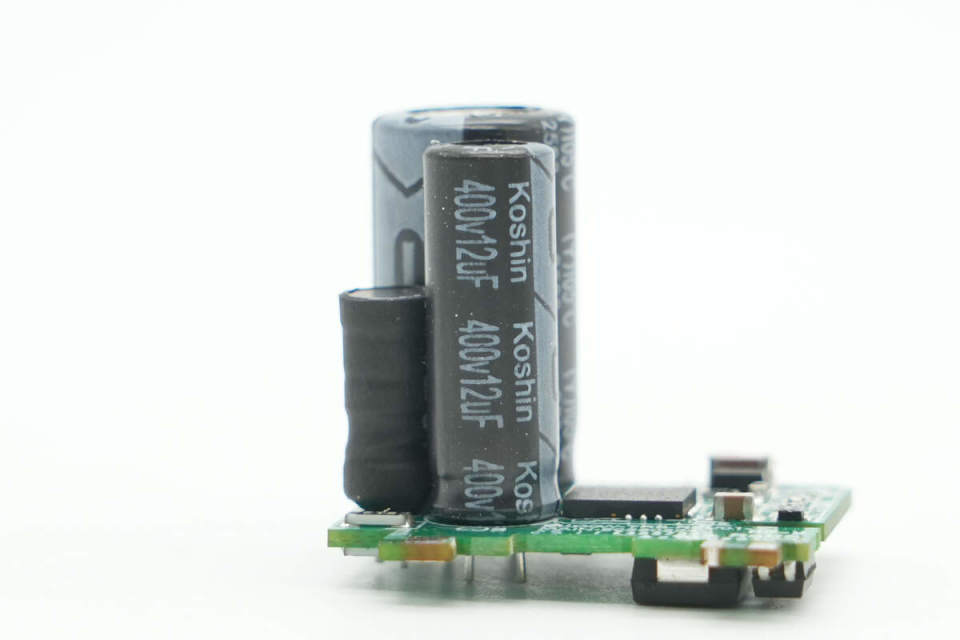

另一颗规格为400V12μF。

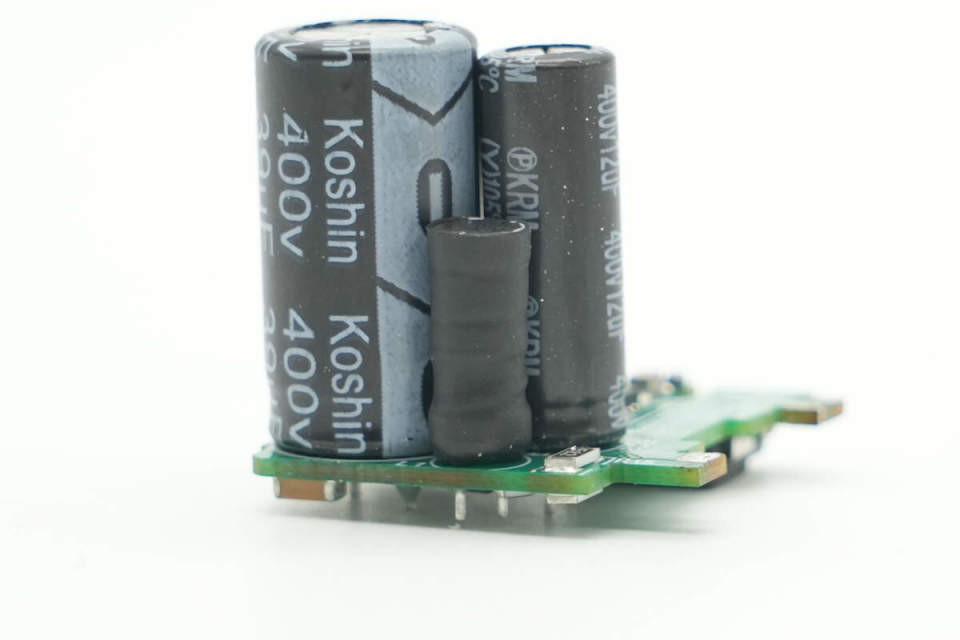

工字滤波电感外套热缩管绝缘保护。

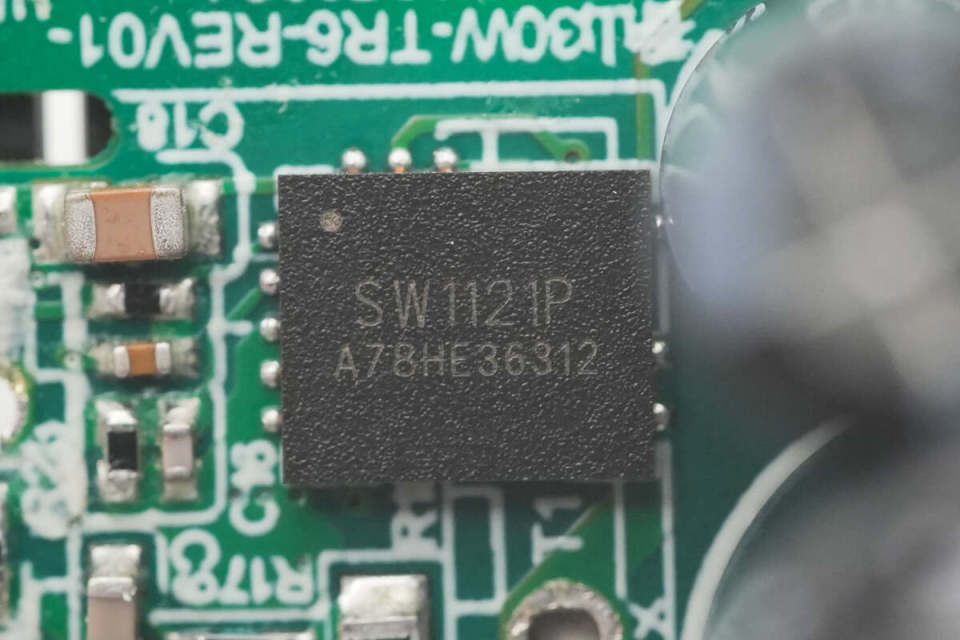

合封氮化镓芯片采用智融科技SW1121P，这是一颗集成650V耐压，480mΩ导阻氮化镓开关管的高频准谐振反激变换器，芯片内部集成了700V高压启动电路，线电压掉电检测和X电容放电功能。
SW1121P运行在带谷底锁定的谷底开启模式，降低开关损耗，并集成频率抖动功能优化EMI性能。芯片支持突发模式，当负载降低时自动进入突发模式优化轻载效率，空载待机功耗低于50mW，满足六级能耗要求。
SW1121P支持8-90V超宽范围供电，支持最高300KHz开关频率，采用散热增强的QFN5*6mm封装，可通过过孔导热来降低芯片温升，优化走线，简化散热设计。芯片内置多重完善的保护功能，实现全面的保护设计。

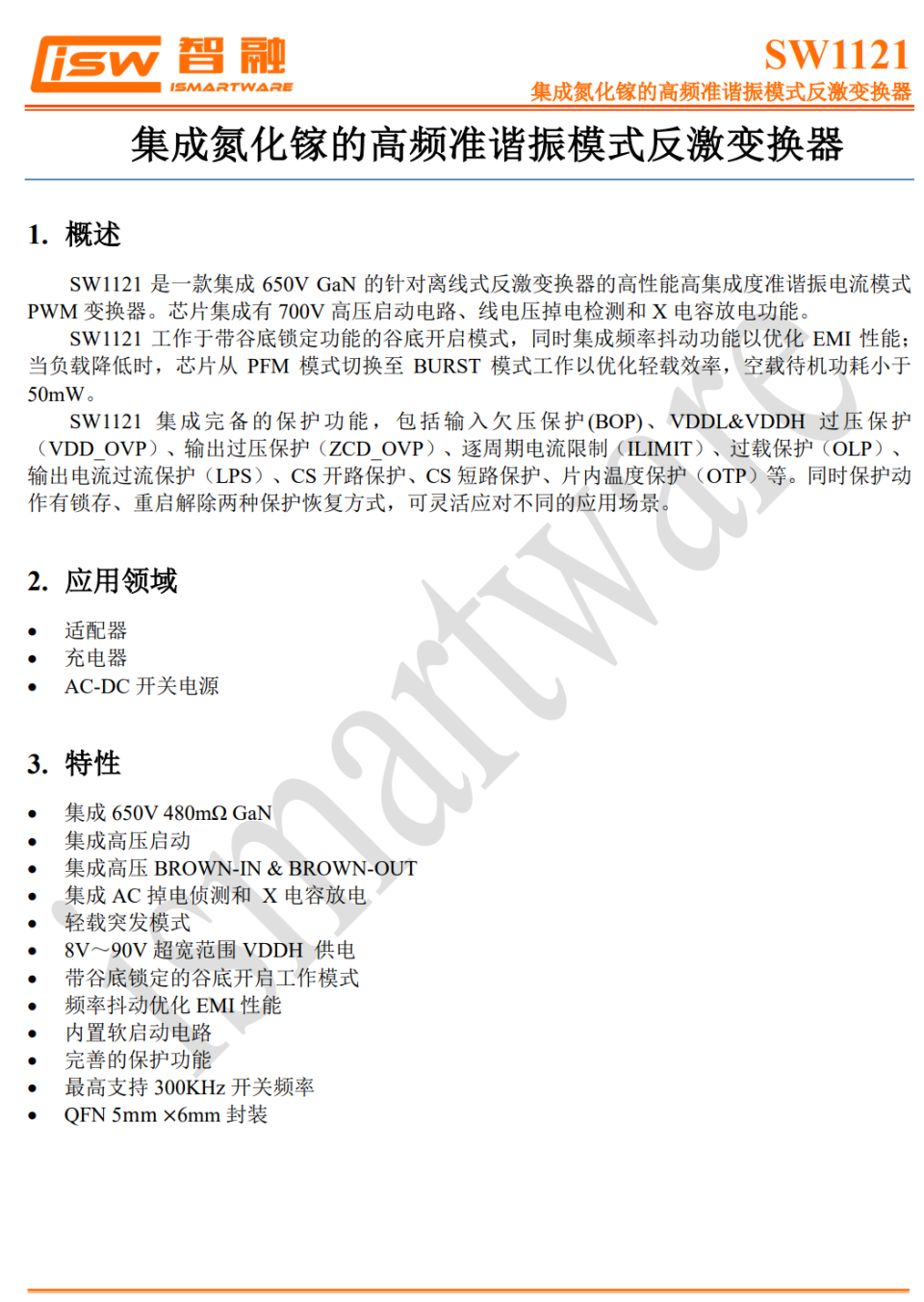

智融科技 SW1121P 资料信息。
充电头网拆解了解到，智融科技SW1121合封氮化镓方案此前还被沃尔玛onn. 30W氮化镓快充充电器等产品采用。

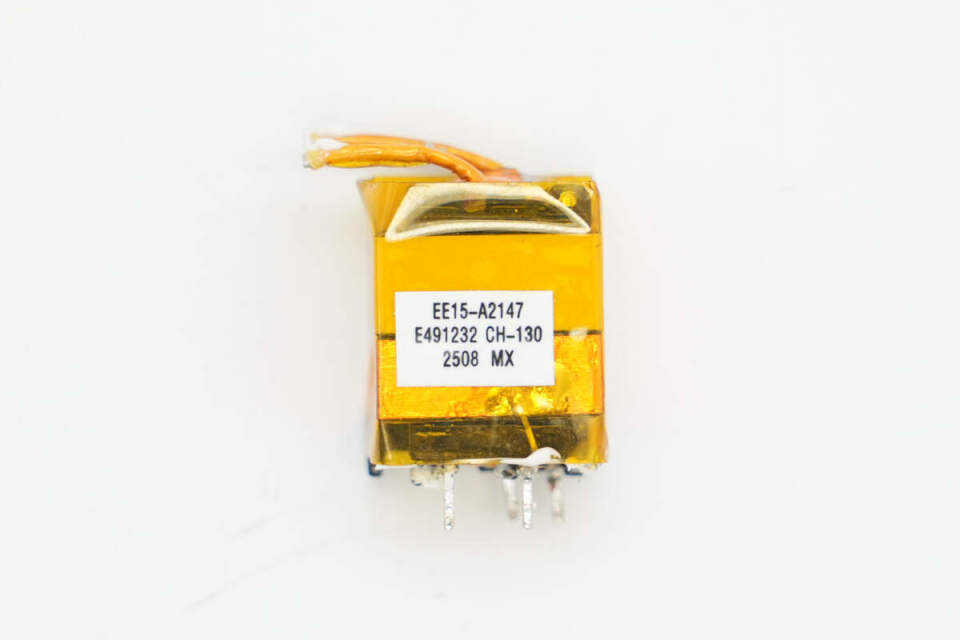

变压器包裹耐高温绝缘胶带。

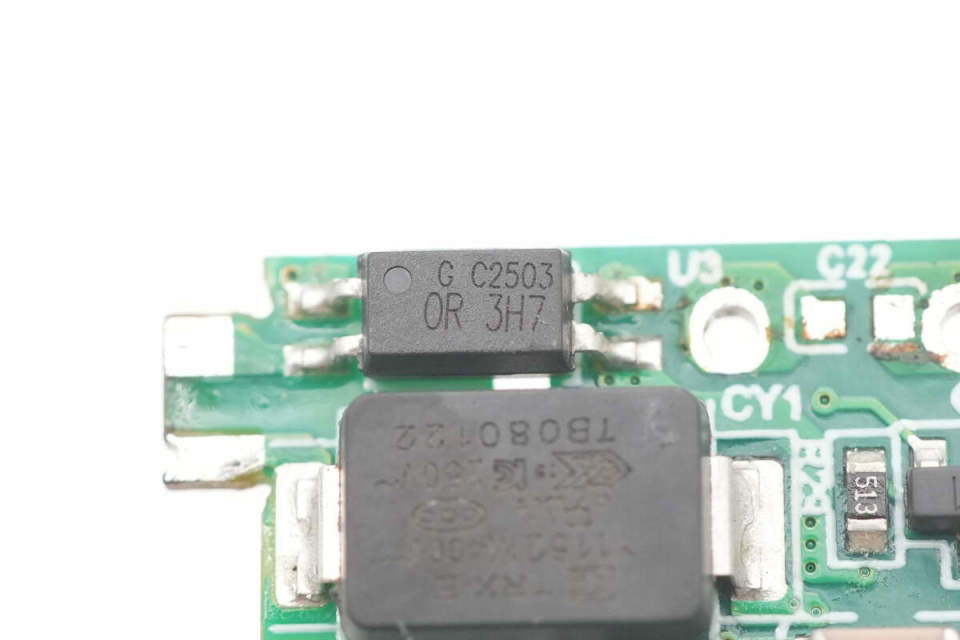

OR 3H7光耦特写，用于输出电压反馈。

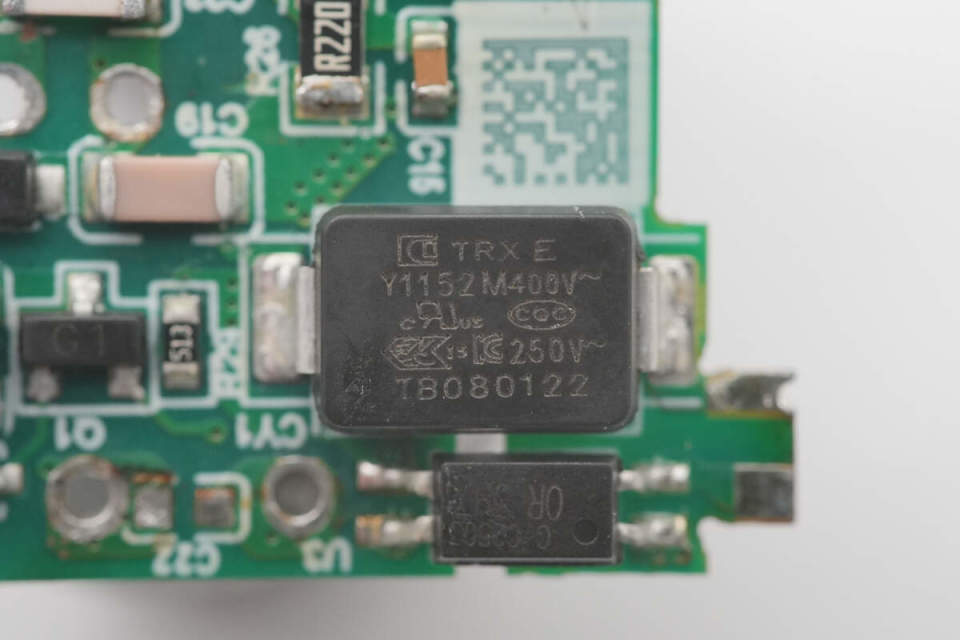

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1152M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

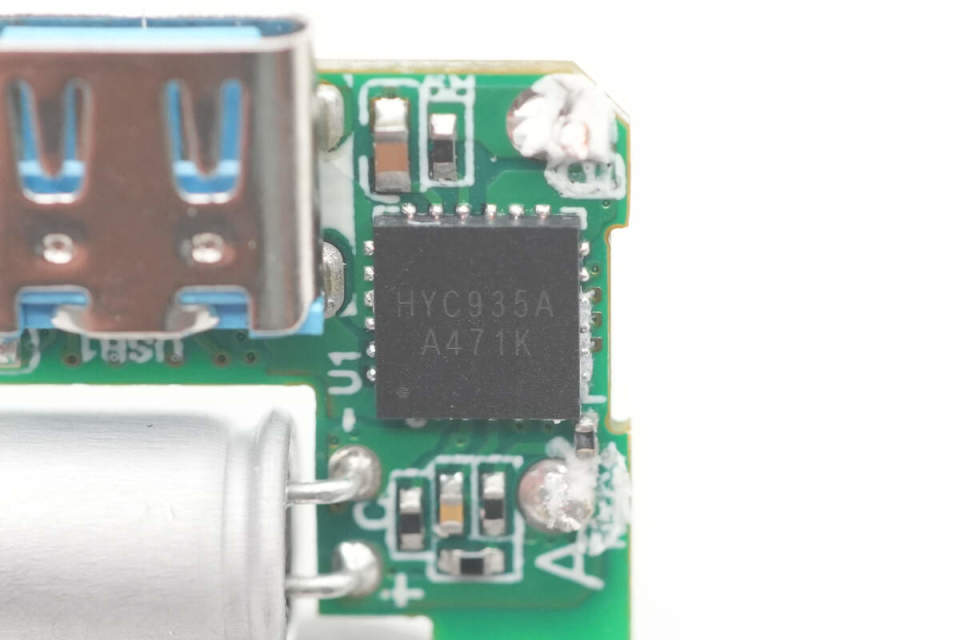

次级全集成多协议控制器来自华源智信半导体，型号HYC935，这是一款高性能、高集成度的电源传输控制器，集成低导通电阻NMOSFET、PD协议控制器、SR控制器和同步整流NMOS，支持7组可编程电压/电流的PDO，完全符合USB PD 3.1 V1.8标准规范。同时兼容BC1.2 DCP、Apple 2.4A、QC2.0/3.0/3.0+、AFC、FCP、SCP、UFCS及PE+1.1/2.0等主流快充协议。
HYC935还支持过压保护、欠压锁定、过流保护、输出短路保护、CC/DPDM过压保护、过温保护等保护功能，采用QFN-24L封装。

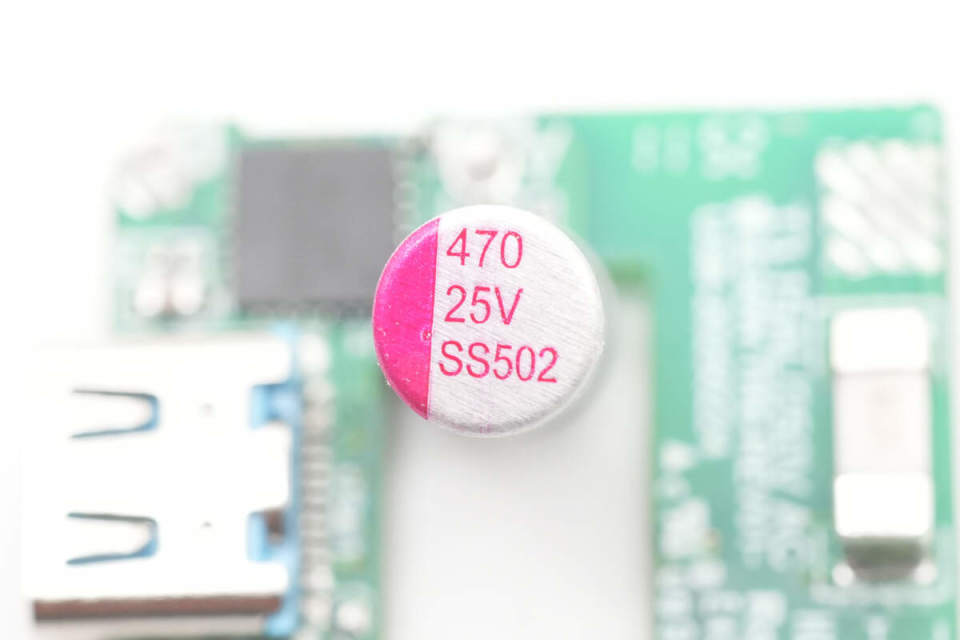

输出滤波固态电容规格为25V470μF。

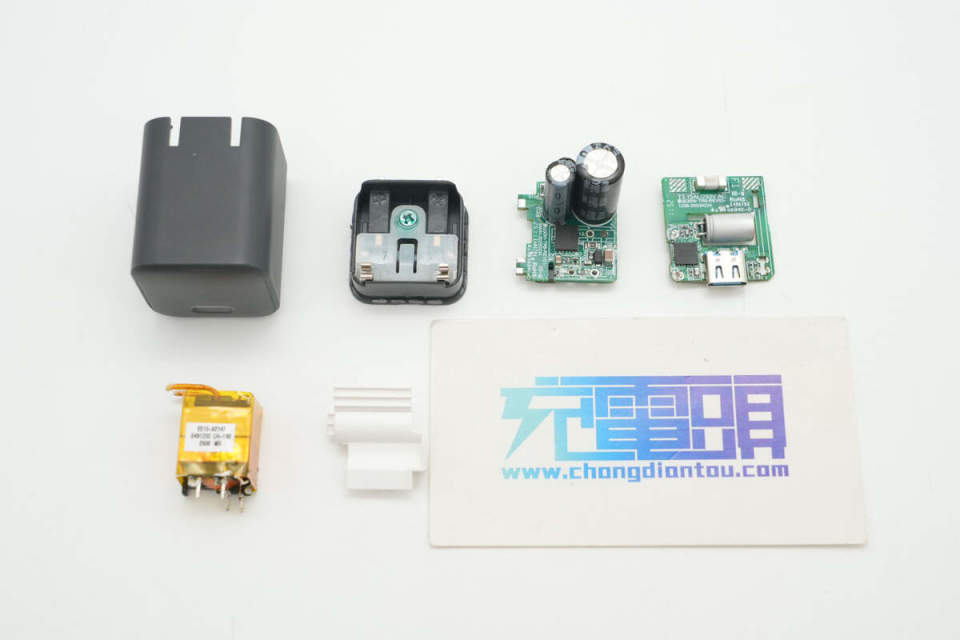

全部拆解一览，来张全家福。
充电头网拆解总结

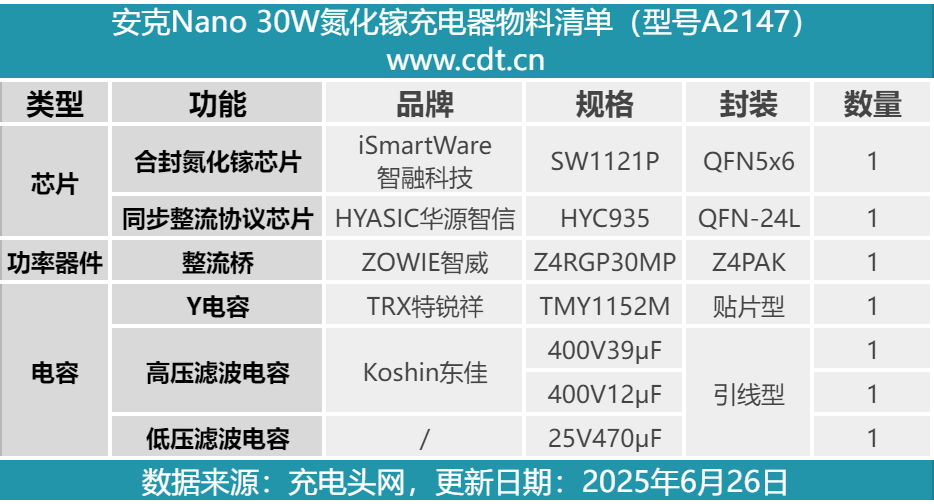

最后附上安克Nano 30W氮化镓充电器的核心器件清单，方便大家查阅。
安克Nano 30W氮化镓充电器延续系列风格设计，小巧机身搭配折叠插脚，十分的便携，同时还有多款莫兰迪配色可选，满足不同人群的喜好需求。产品支持PD、PPS、QC等主流快充协议，并具备20V输出档位，满足手机、手表、耳机以及Switch等设备充电需求。
充电头网通过拆解了解到，充电器采用两块电路板组合焊接，内部采用智融SW1121P合封氮化镓芯片搭配华源智信同步整流协议芯片HYC935A的高集成电源方案，两颗芯片便完成了传统方案五颗芯片的功能，有效简化电路提高系统可靠性并降低成本，同时对提升产品功率密度缩小体积帮助也很大。
