充电头网采购了戴森HD15高速吹风机，这款吹风机为藏青铜配色，吹风机内置戴森第九代数码马达，转速高达每分钟11万转，马达直径仅1元硬币大小，安放在手柄内部。戴森HD15吹风机具备三档风速和四档温度设置，并具备一键冷风按键，使用简单方便。
吹风机配有防飞翘顺发风嘴，柔和风嘴，顺滑风嘴和造型风嘴，满足多种造型需求。戴森智能温控技术在出风口设有热感应器，能够迅速调节温度，避免头发过热损伤。下面就带来戴森HD15高速吹风机的拆解，一起看看内部的设计和用料。
戴森HD15高速吹风机开箱
戴森HD15吹风机采用黑色包装盒，左上角印有金色dyson字样。

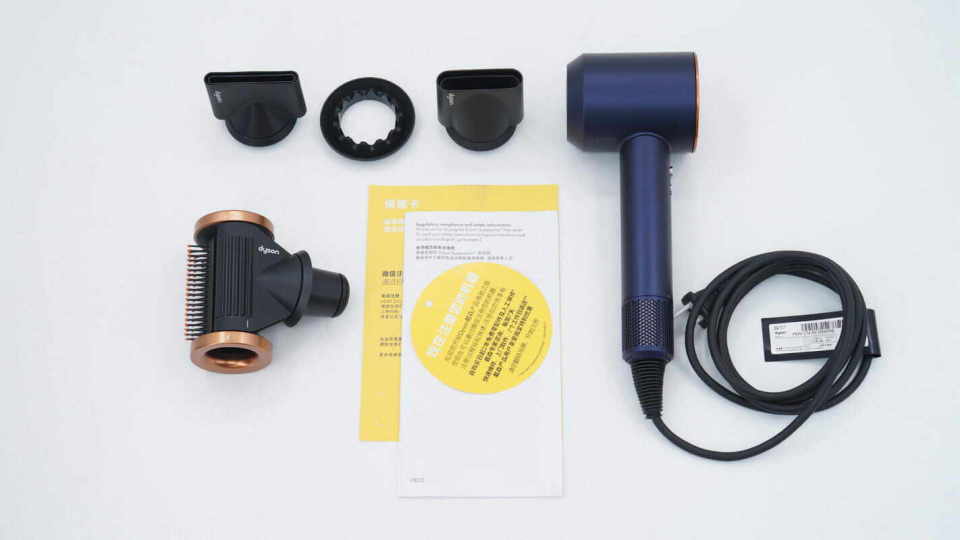

包装内含吹风机本体、四种风嘴以及使用说明书保修卡。
吹风机附带的柔和风嘴特写。

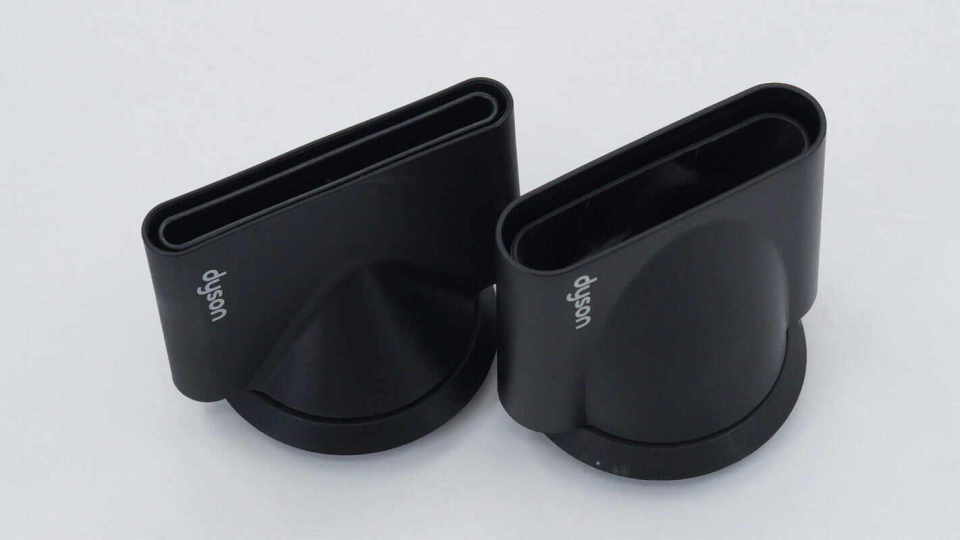

吹风机还附带造型风嘴和顺滑风嘴。

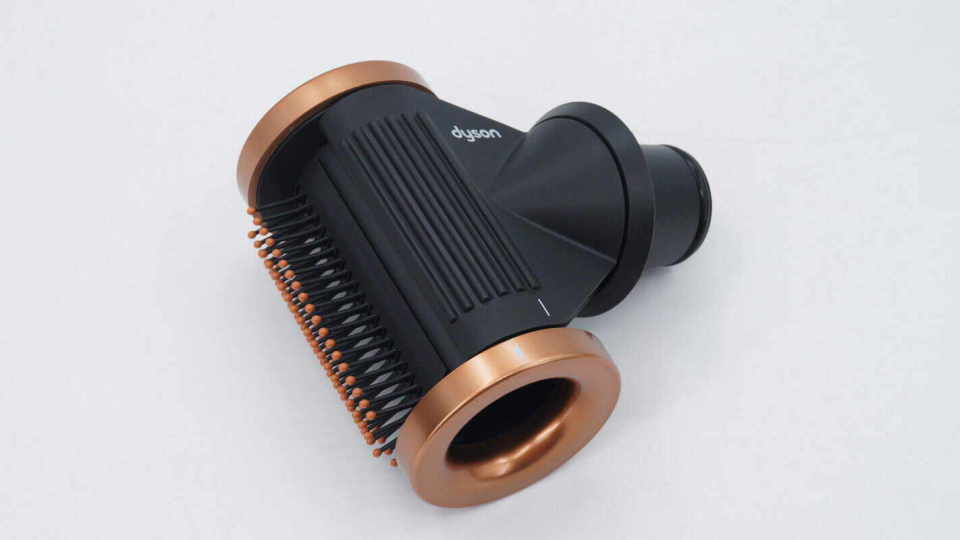

吹风机附带的防飞翘顺发风嘴特写。

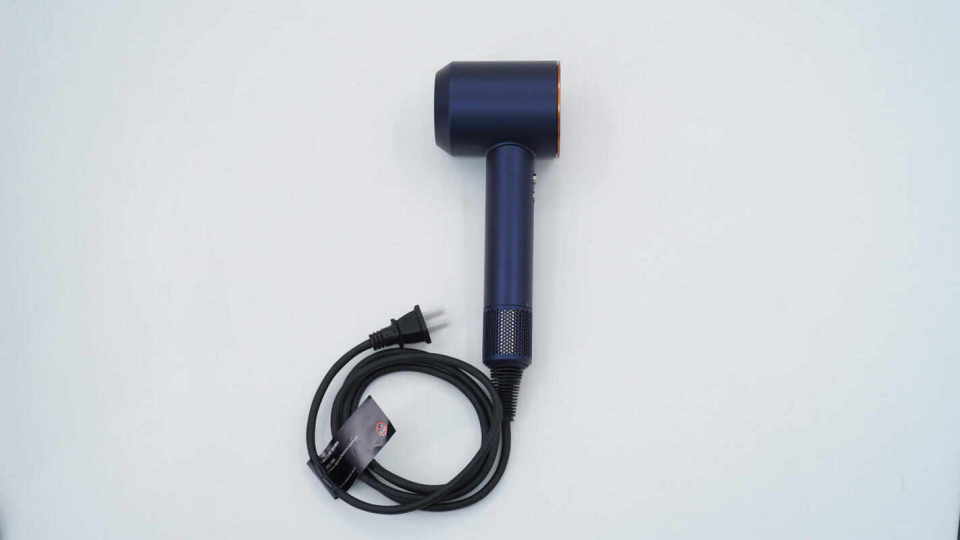

吹风机自带两脚插头电源线，连接端做了抗弯折保护设计。

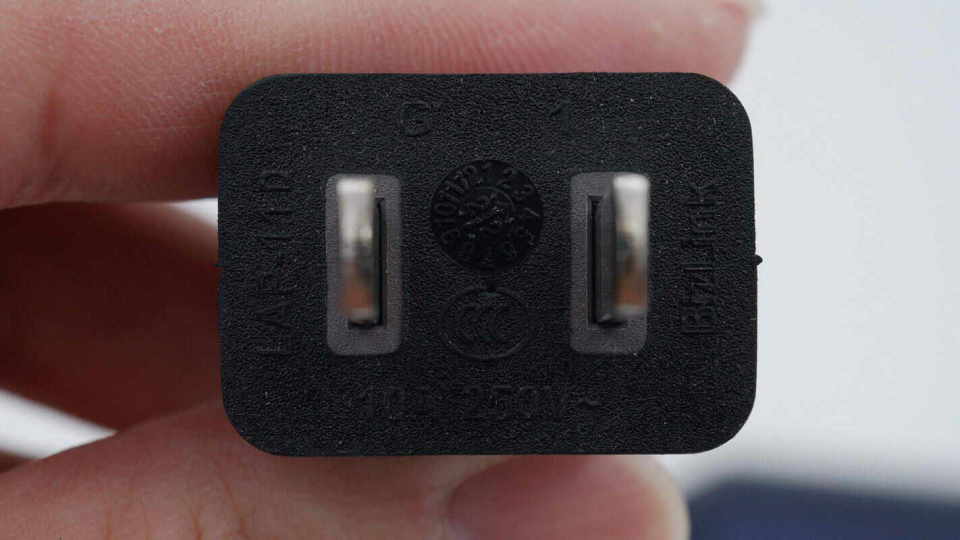

插头为国标两脚插头，规格为10A 250V。

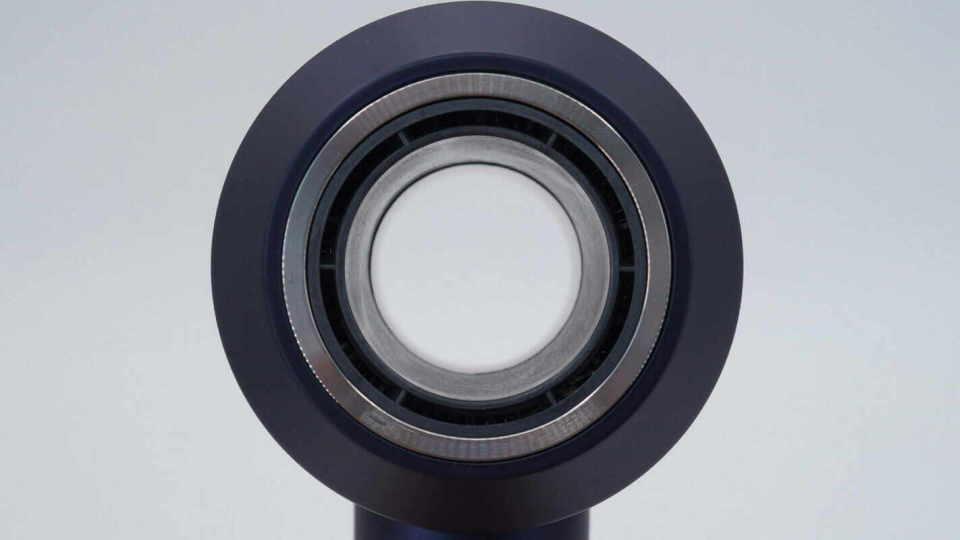

吹风机出风口外侧设有铁环用于吸附风嘴，中心为贯通设计。

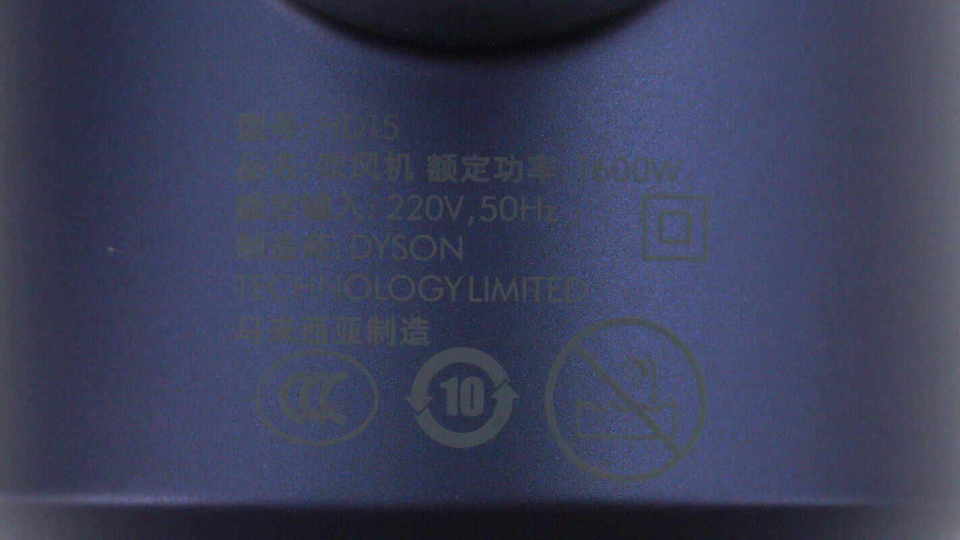

机身上印有吹风机参数，型号为HD15，额定功率1600W，额定输入220V~50Hz，产品通过了CCC认证。

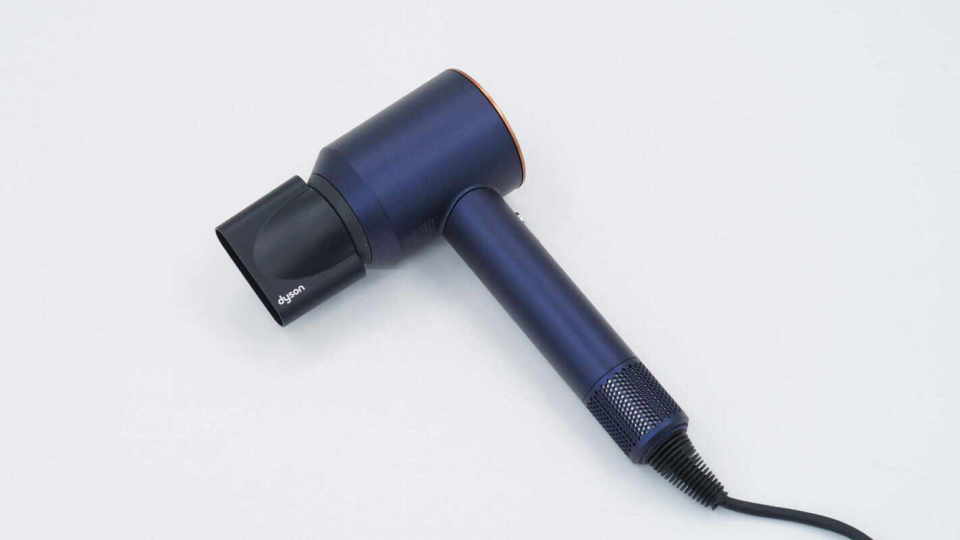

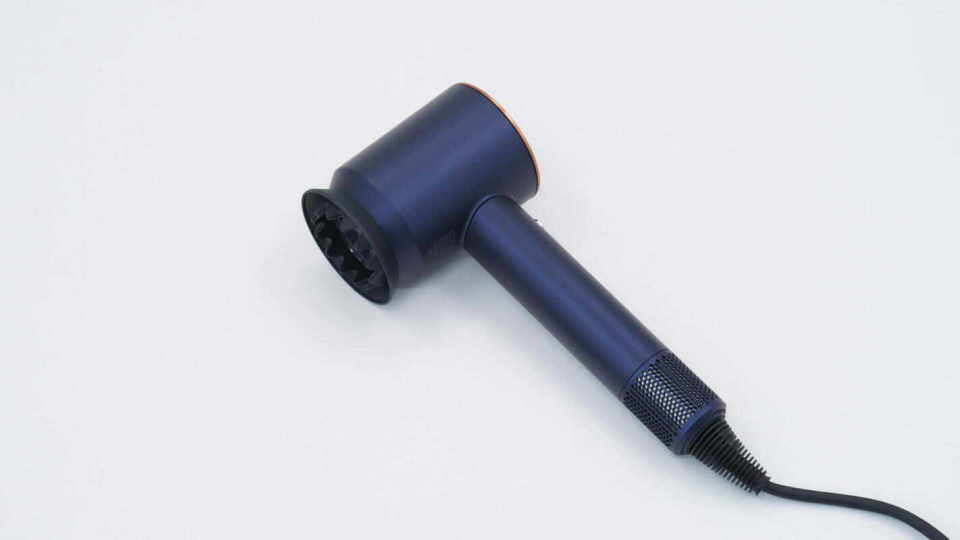

吹风机组装造型风嘴场景一览。
吹风机组装柔和风嘴一览。
吹风机组装顺滑风嘴场景一览。

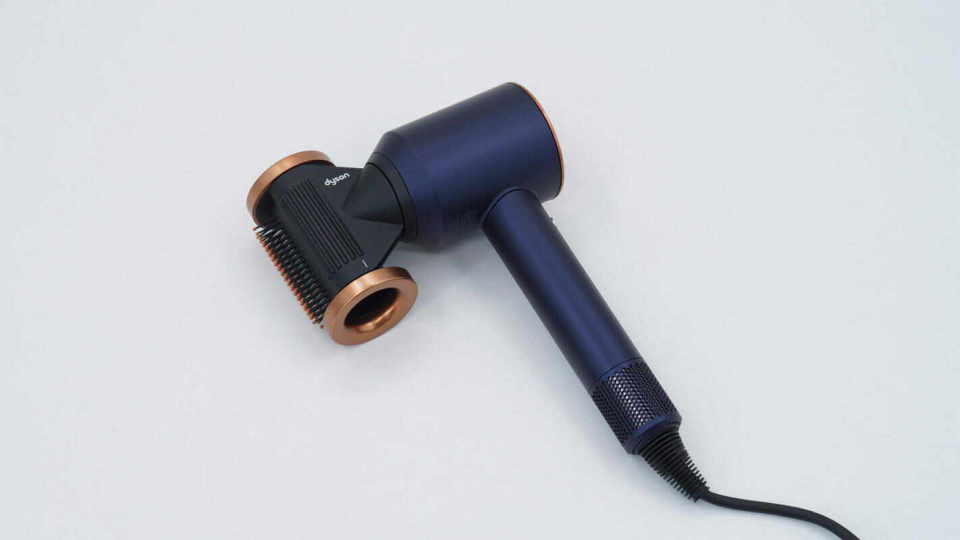

吹风机组装防飞翘顺发风嘴场景一览。

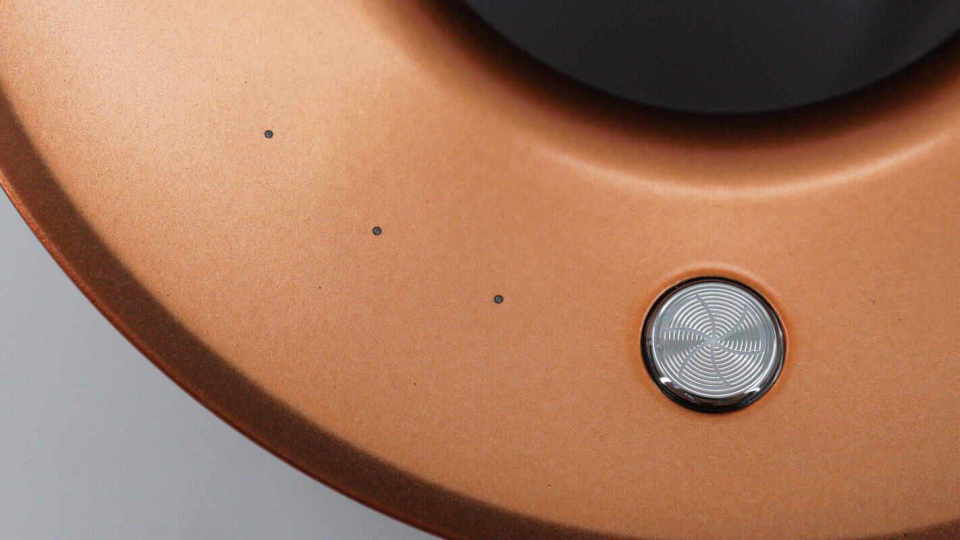

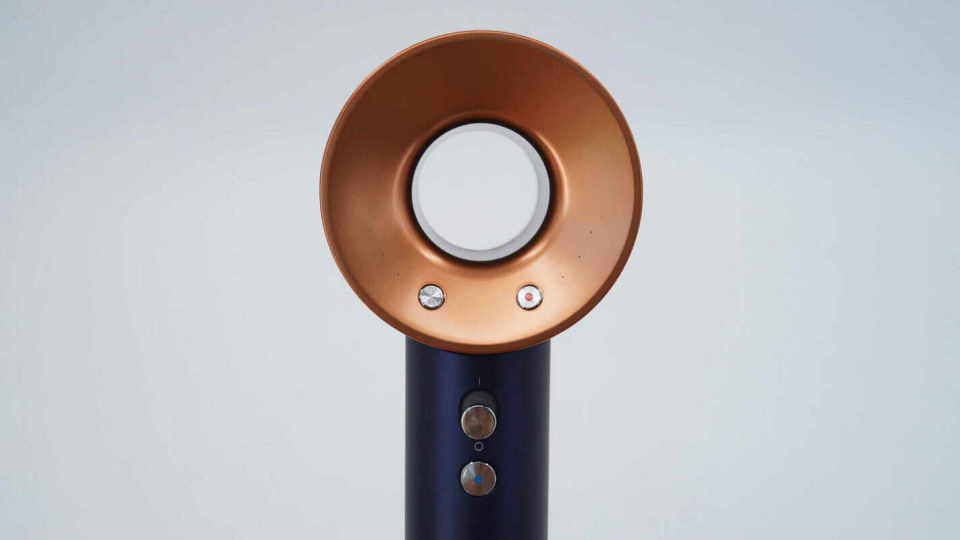

吹风机背面进风口设有功能按键和指示灯。
进风口左侧设有风速调节按钮和指示灯。

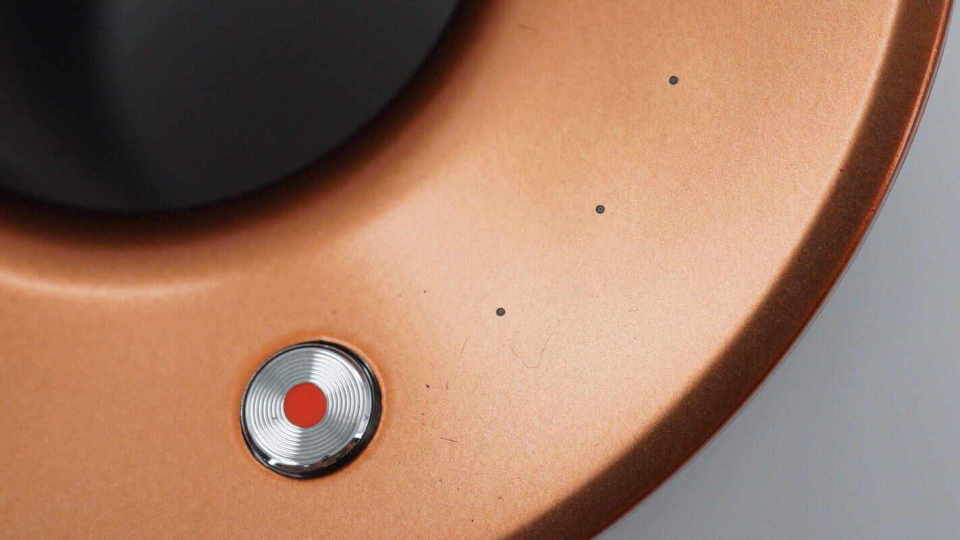

右侧设有温度调节按钮和指示灯。

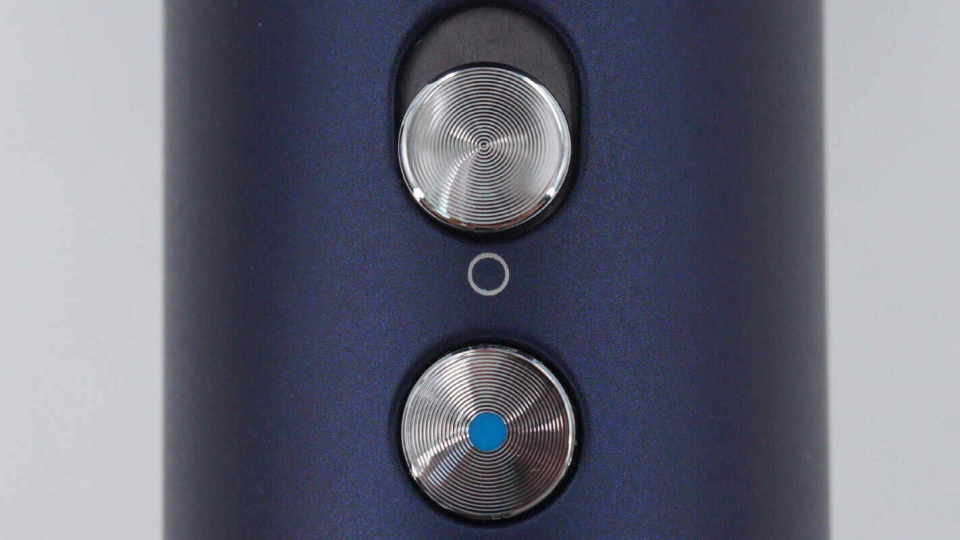

滑动电源开关和冷风模式按钮特写。
手柄尾部标注滤网锁定位置。

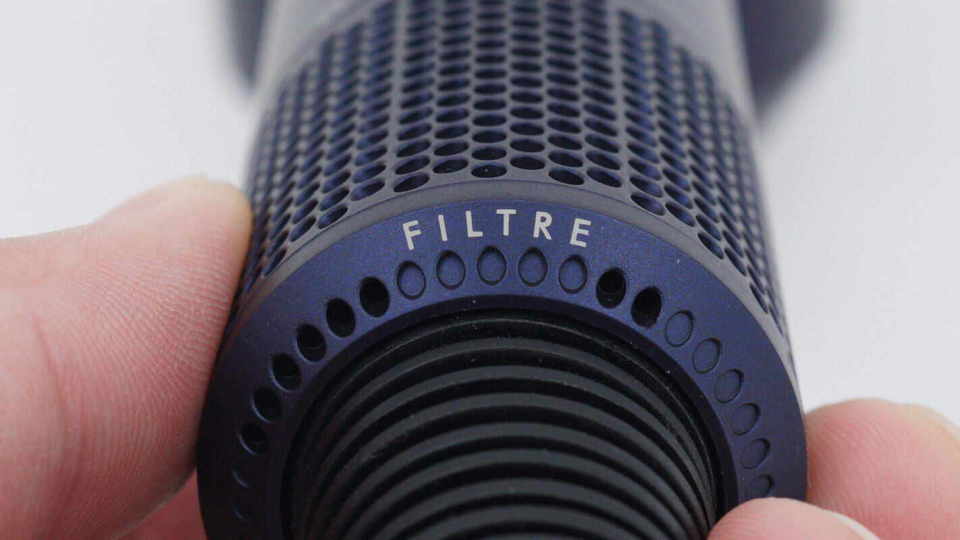

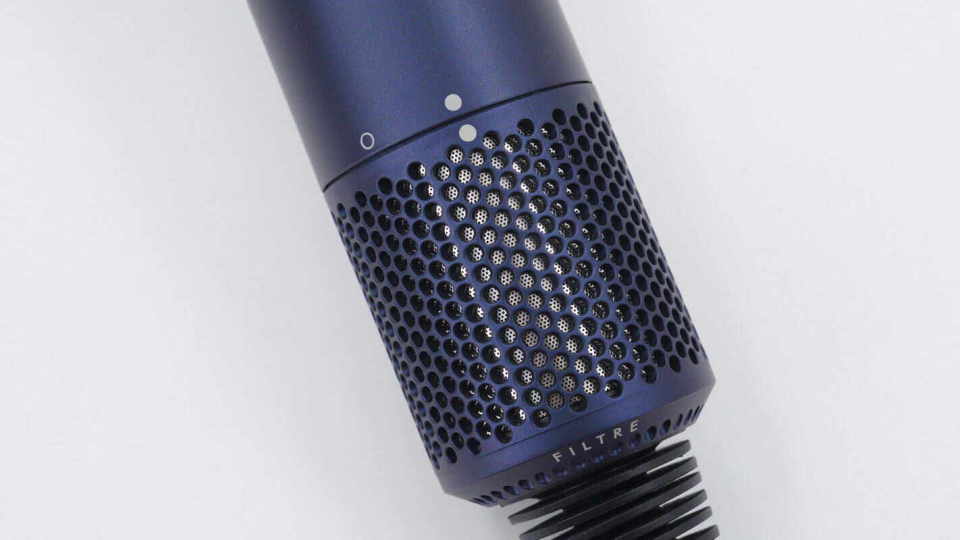

壳体印有FILTRE字样。

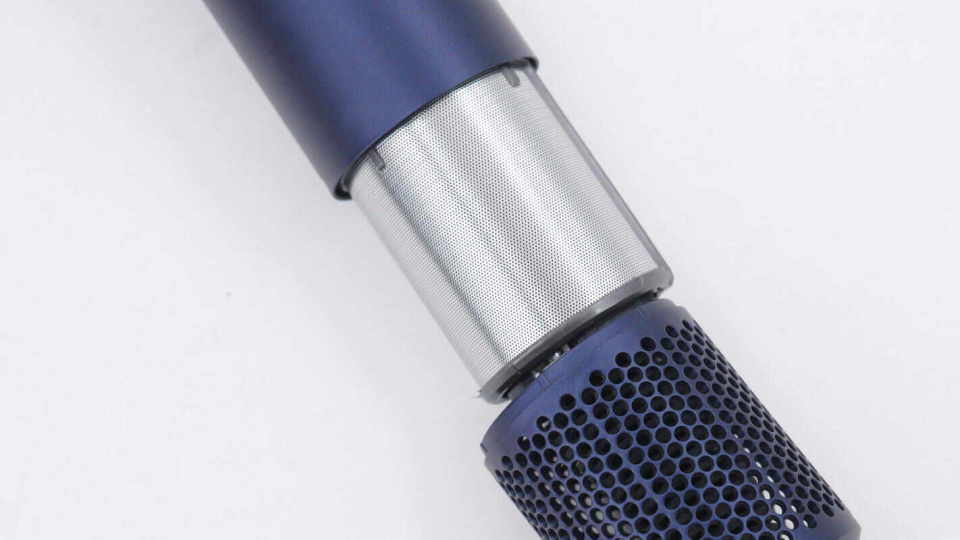

在壳体内部为不锈钢滤网，开有细密网孔。
戴森HD15高速吹风机拆解
看完了戴森这款高速吹风机的外观展示，下面就进行拆解，一起看看内部的设计和用料。

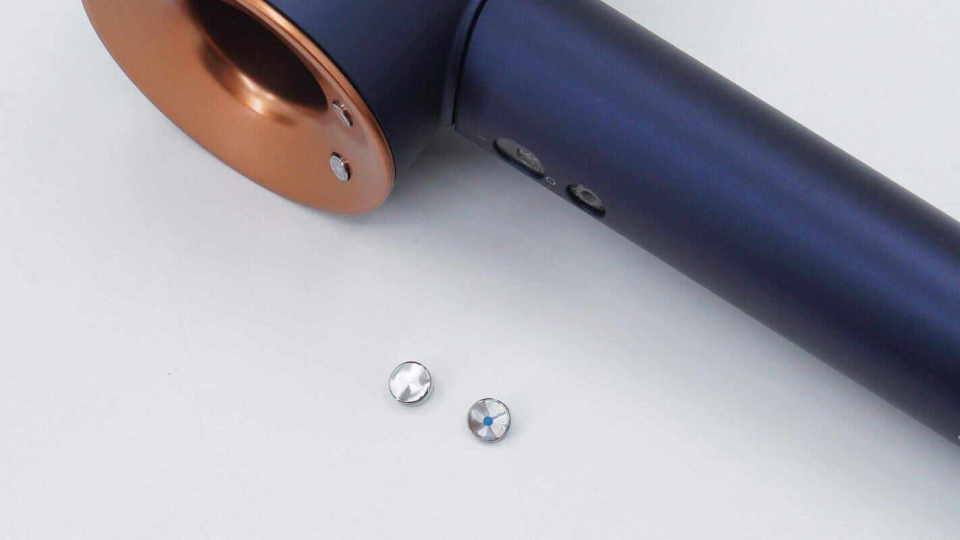

首先撬下手柄上的电源开关和冷风按键。
拆下进气滤网，露出手柄固定螺丝。

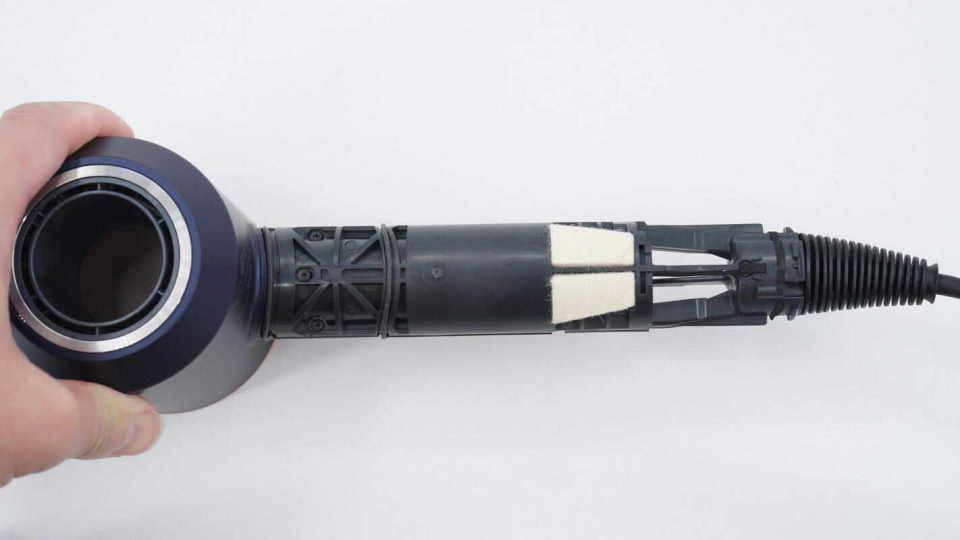

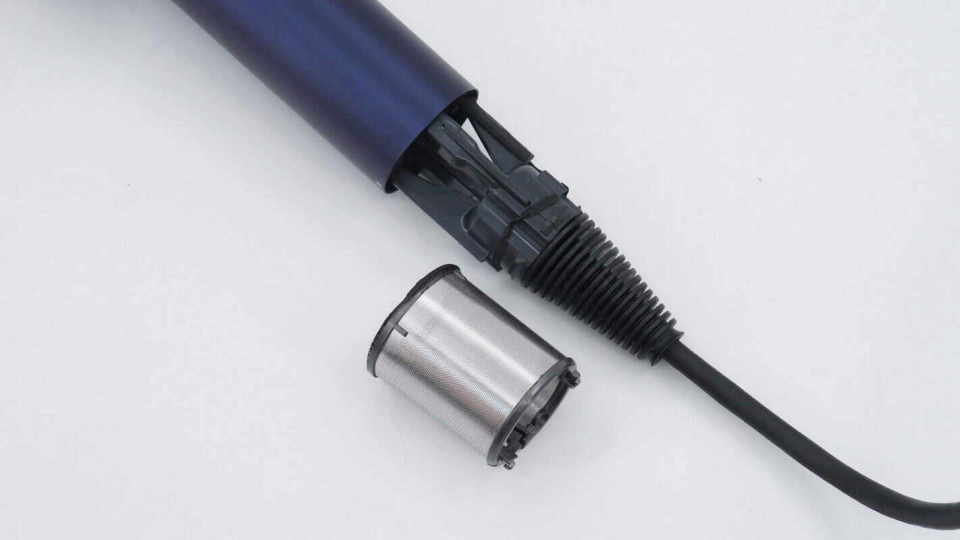

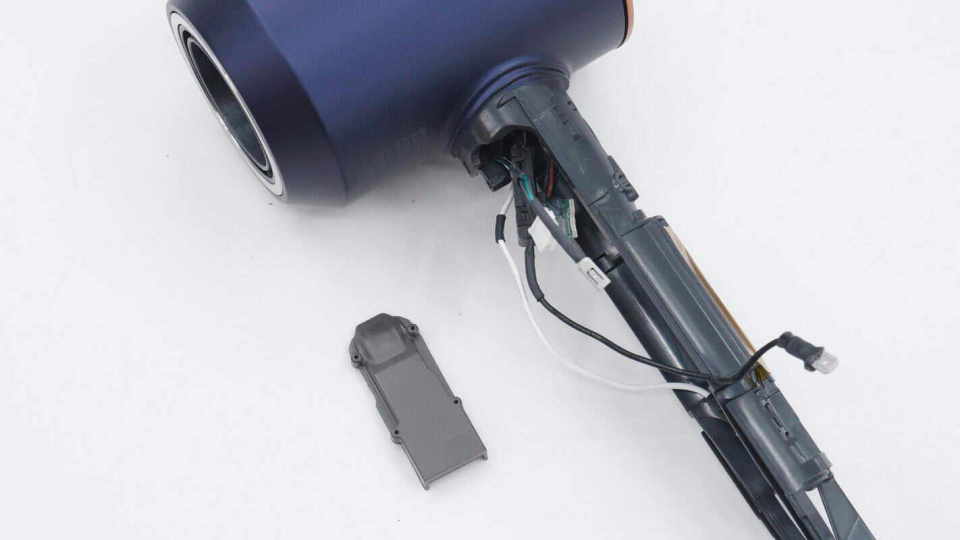

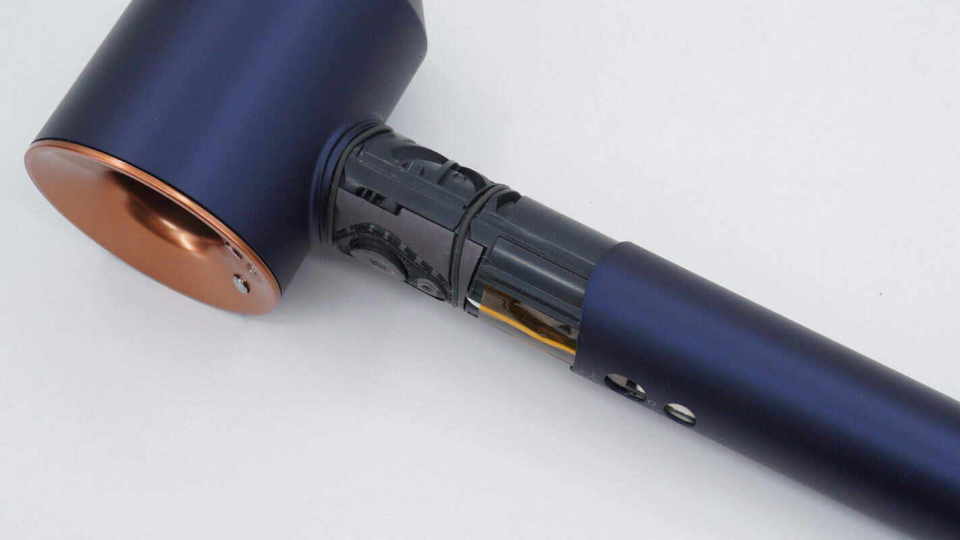

拧下手柄固定螺丝，拆下手柄外壳。

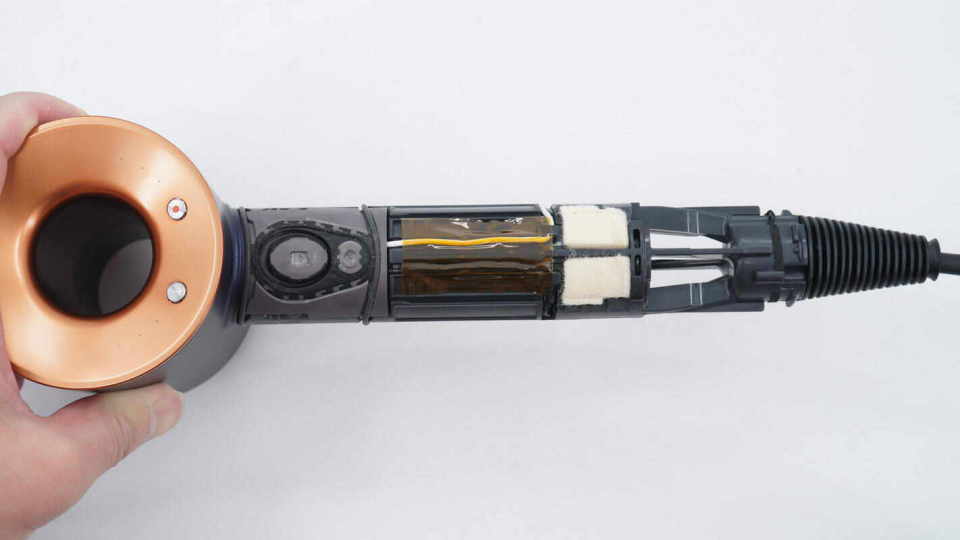

吹风机电源线固定在凹槽内部，并粘贴胶带固定。
手柄通过螺丝固定。

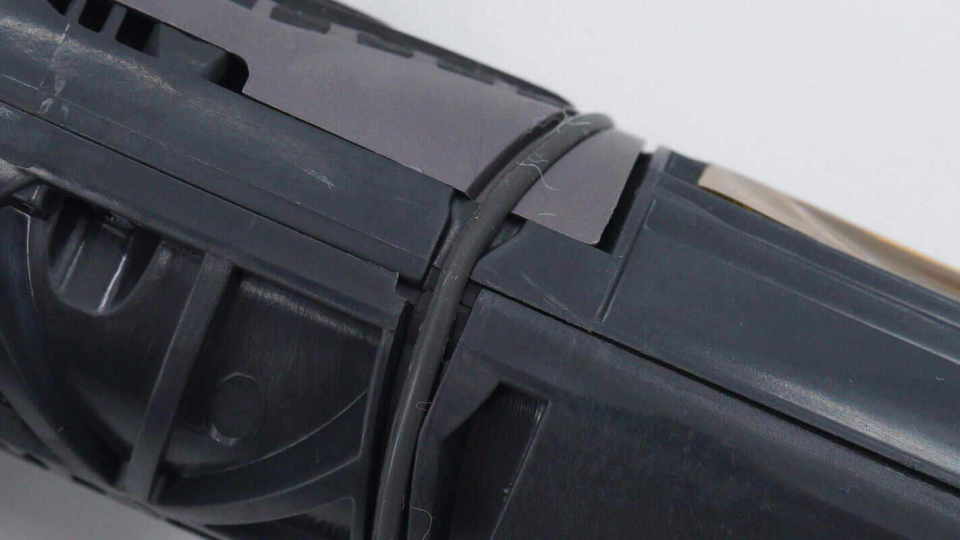

手柄上设有密封圈。

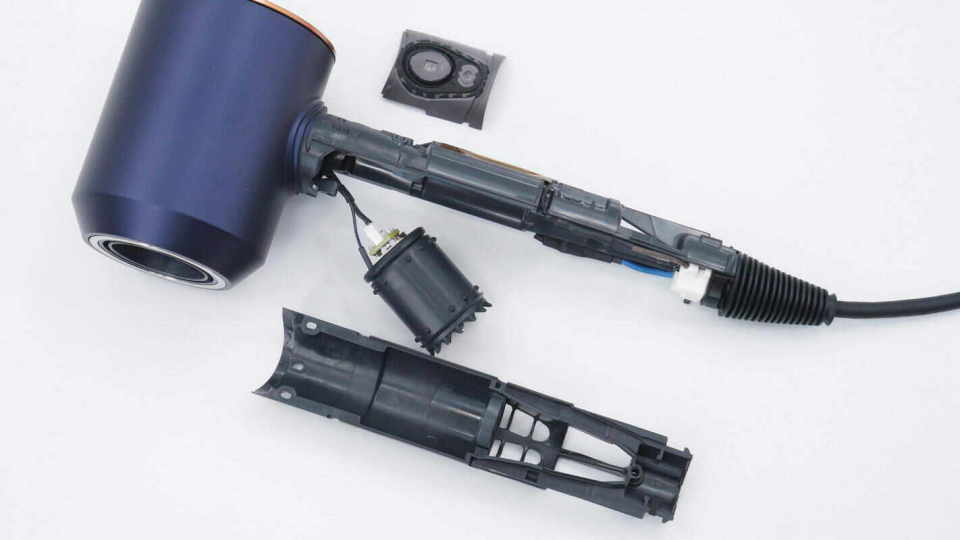

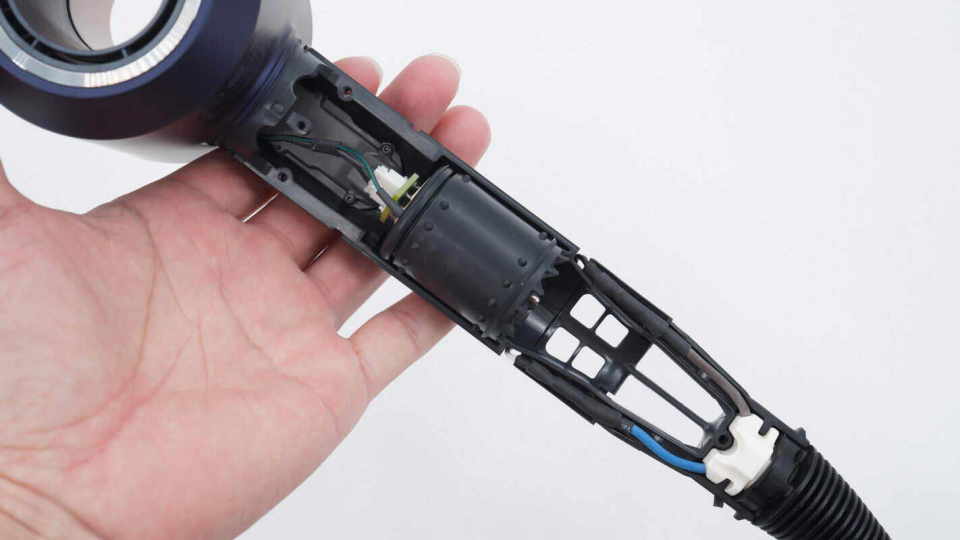

拧开固定螺丝拆开手柄，在手柄内部设有无刷马达。

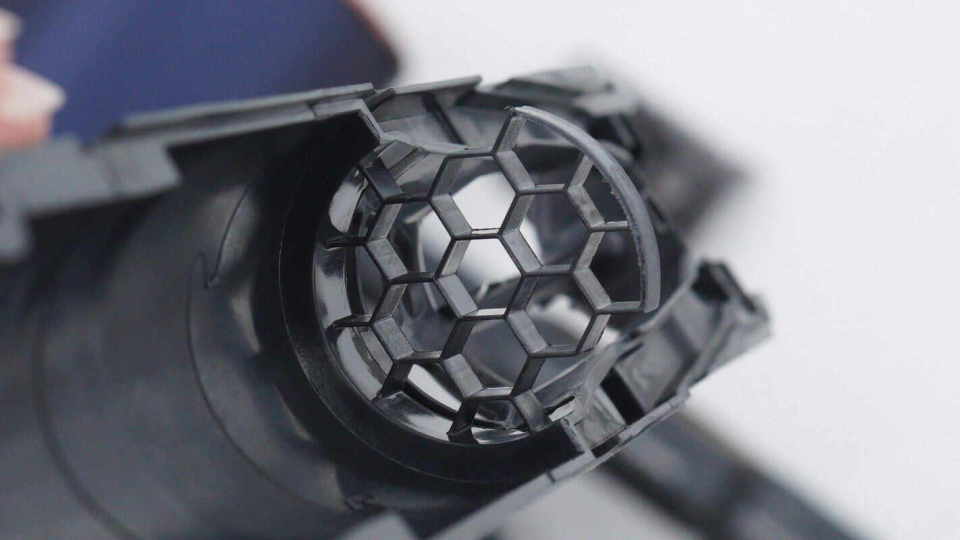

进气口内部设有蜂窝状格栅。

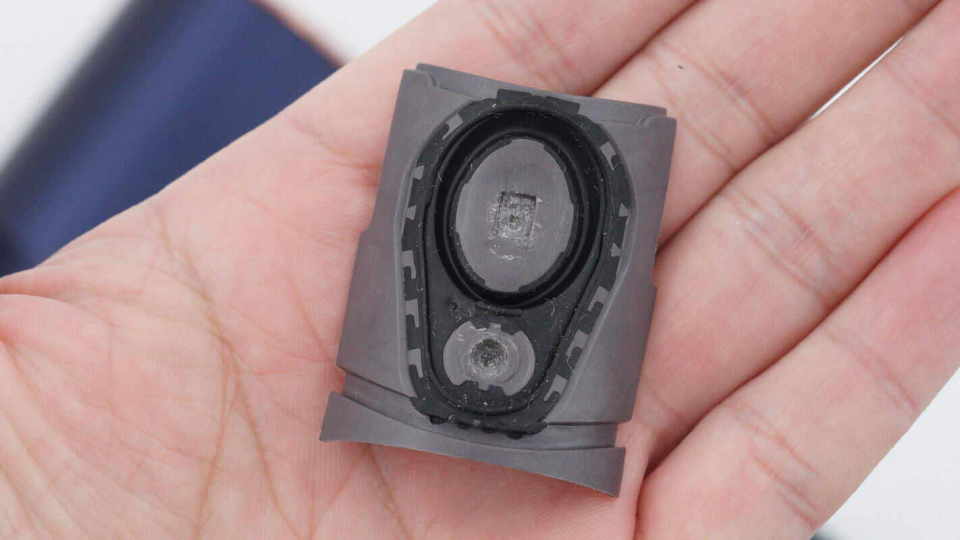

电源开关和冷风按钮设有橡胶密封盖子。

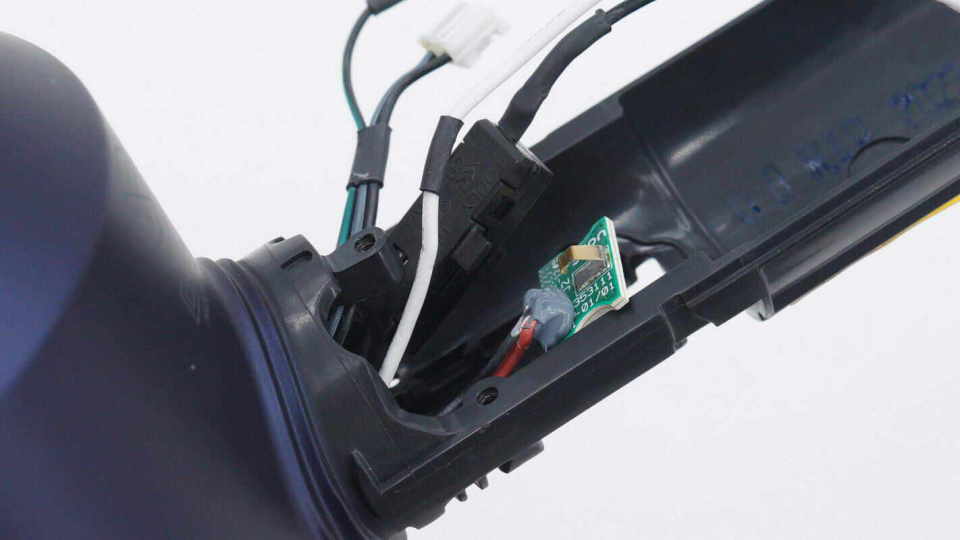

无刷马达固定在手柄内部，通过插接件连接。
滑动电源开关和按钮开关特写。

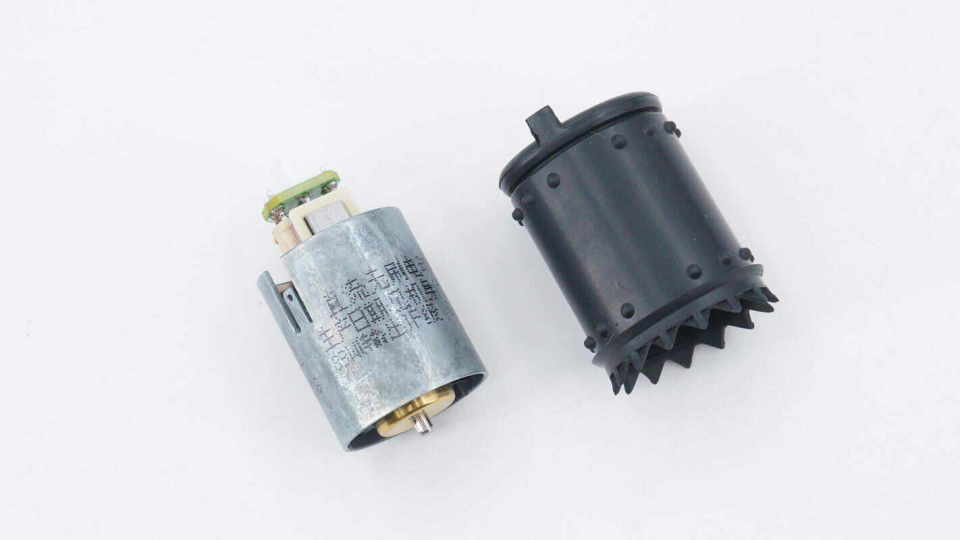

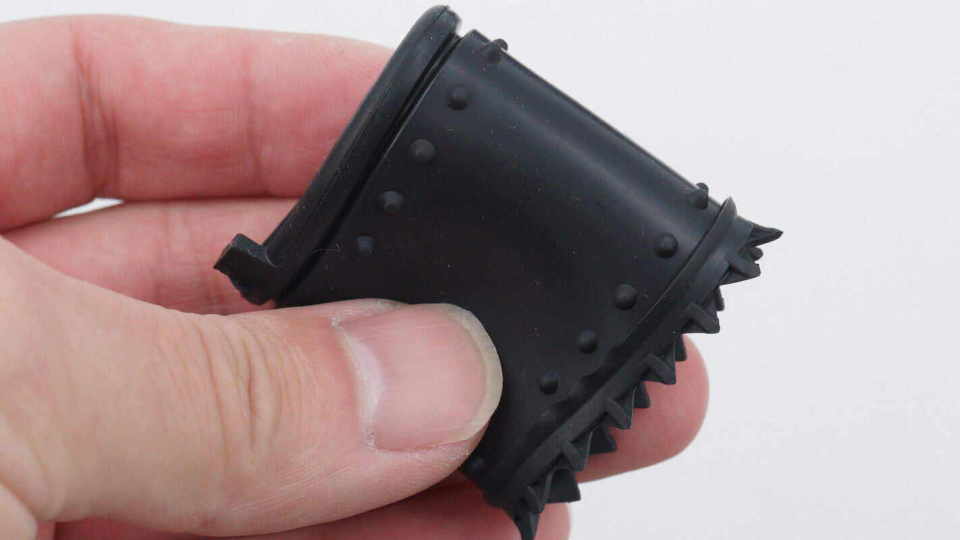

取下马达外套的密封橡胶套。
橡胶套设有密封环和减震凸起。

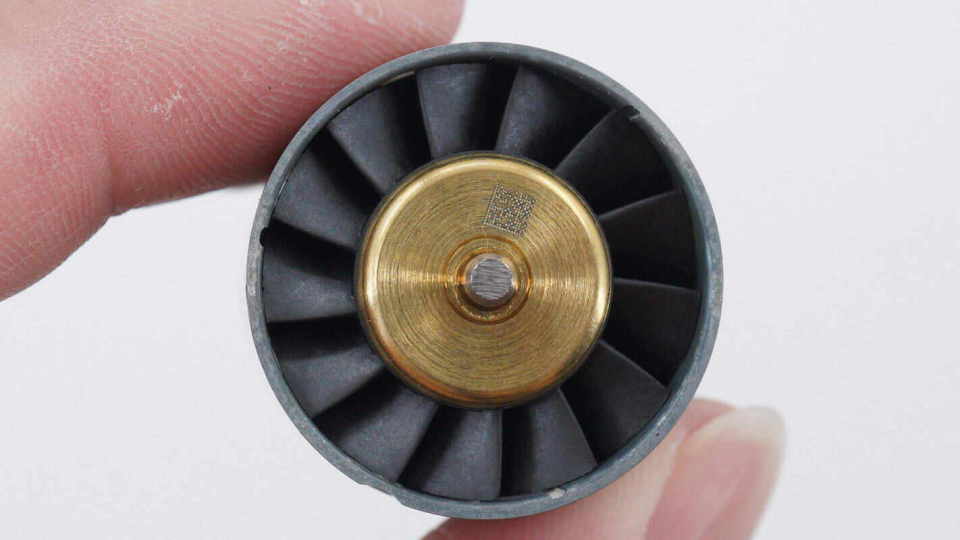

马达前端扇叶特写，共计13片叶片。

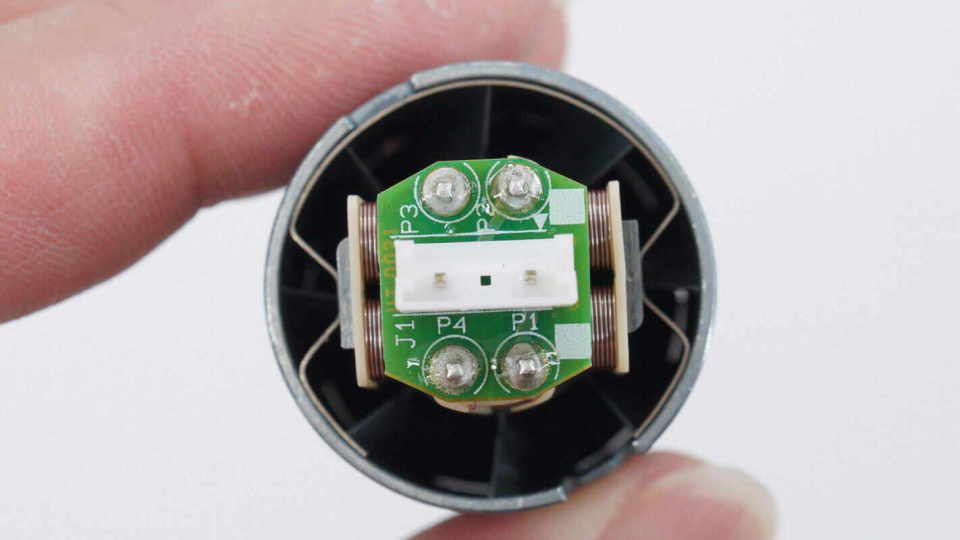

马达尾部设有接线小板和连接插座。

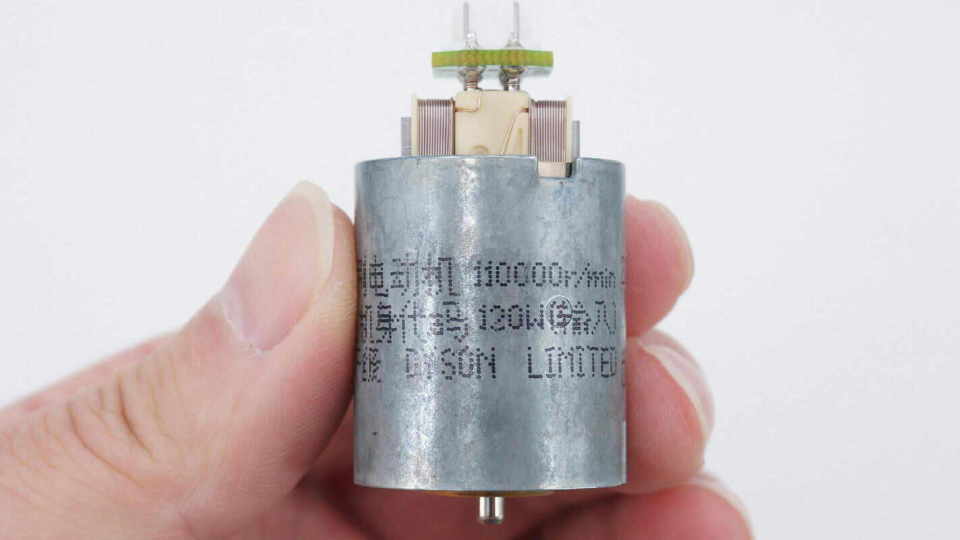

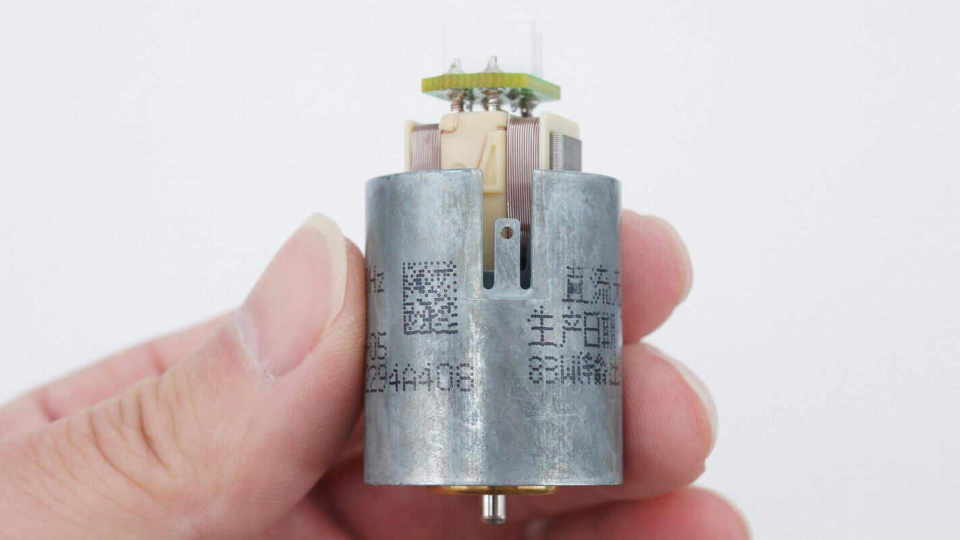

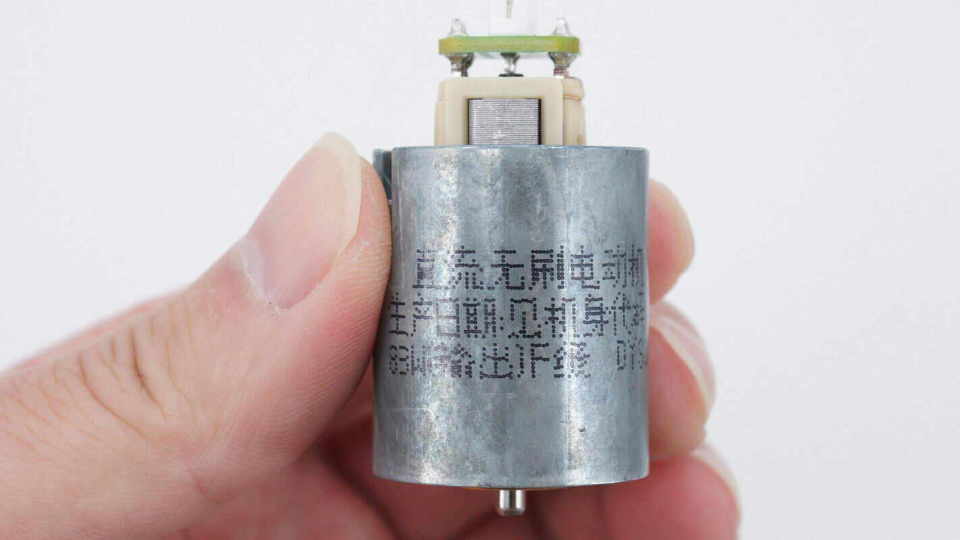

马达机身标注信息。
直流无刷电动机
110000r/min
120W（输入）
83W（输出）

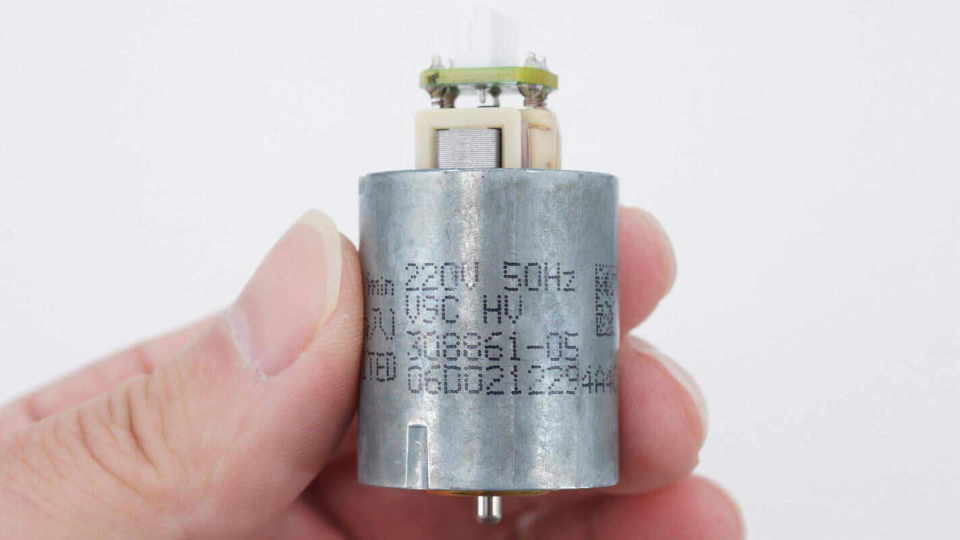

电机标注220V 50Hz V9C HV。
外壳还设有接地端子。

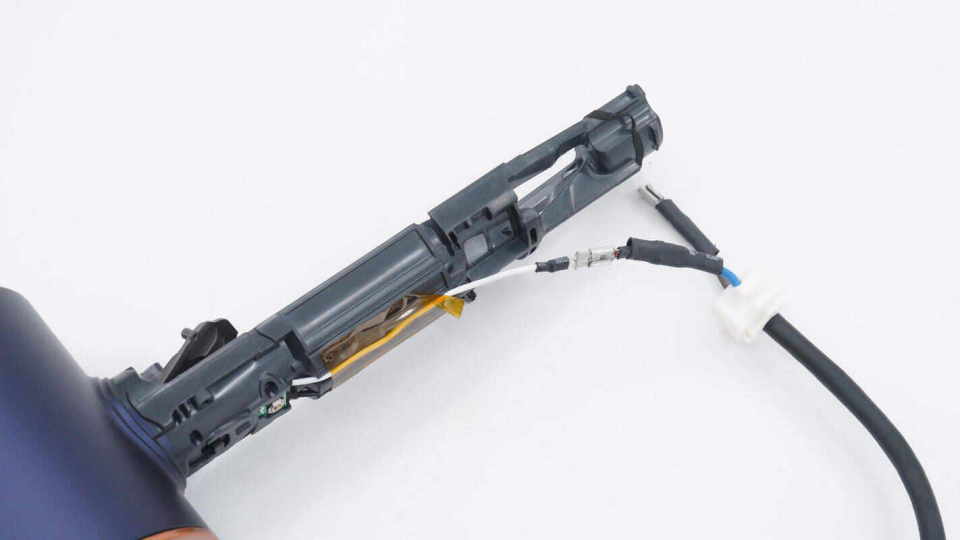

吹风机电源线通过插接件连接。
拧下固定螺丝，取出内部支撑开关的固定板。

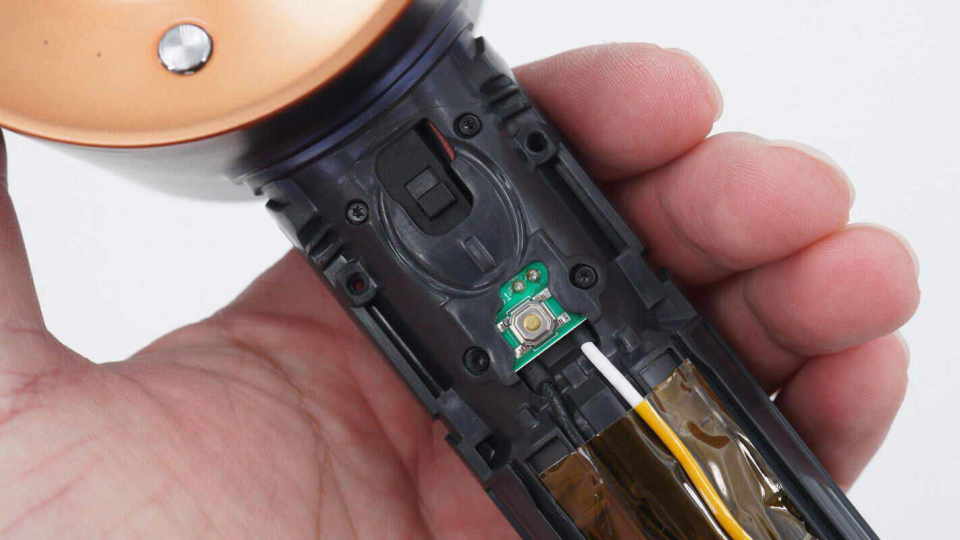

小板通过螺丝固定，固定电源开关和冷风开关。
取出内部电源开关和冷风开关小板，继续进行拆解。

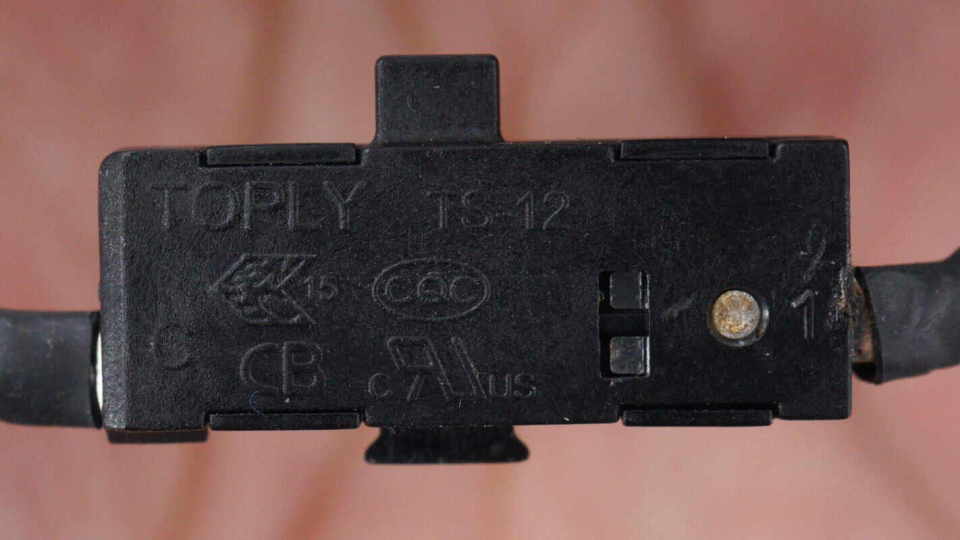

电源开关来自拓林，型号TS-12，导线焊点外套热缩管绝缘。

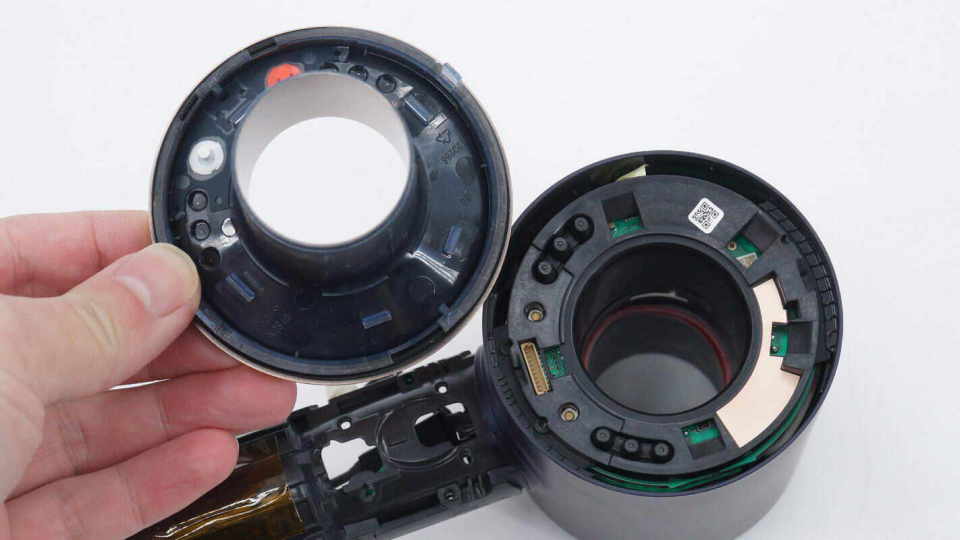

接下来拆解吹风机头部，首先拆下进气口的盖板组件。

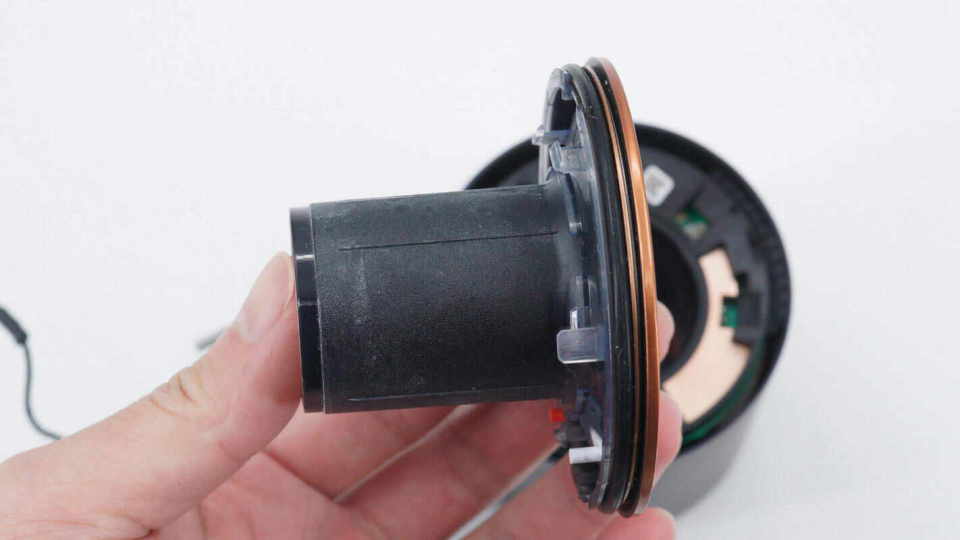

盖板组件内部设有导管，边缘与壳体之间设有密封圈。
内部PCBA模块设有指示灯，微动按键和预留的连接器。

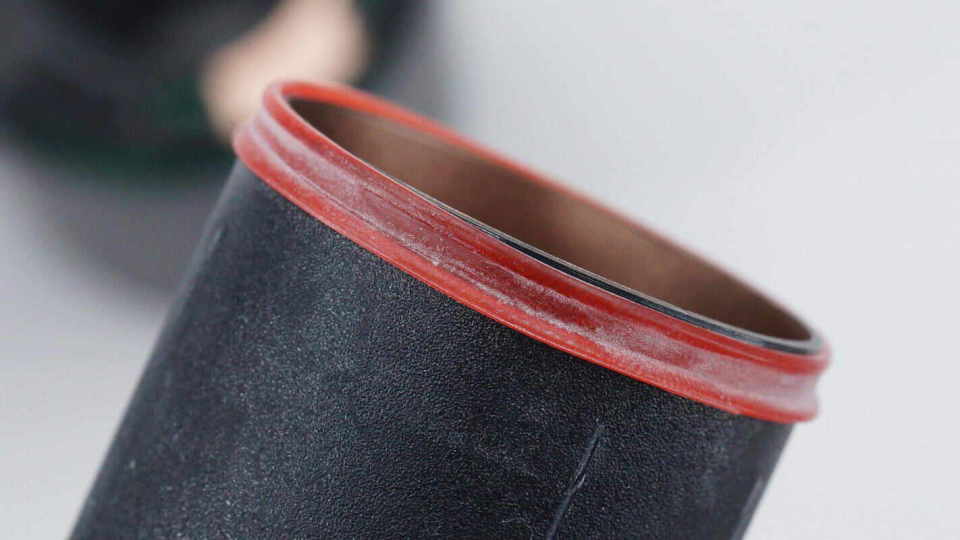

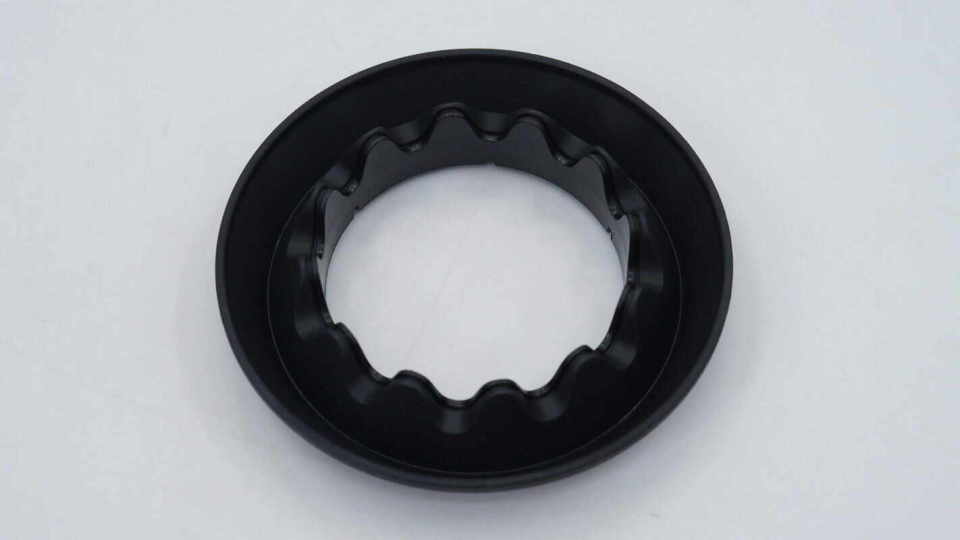

内部红色密封胶圈特写。

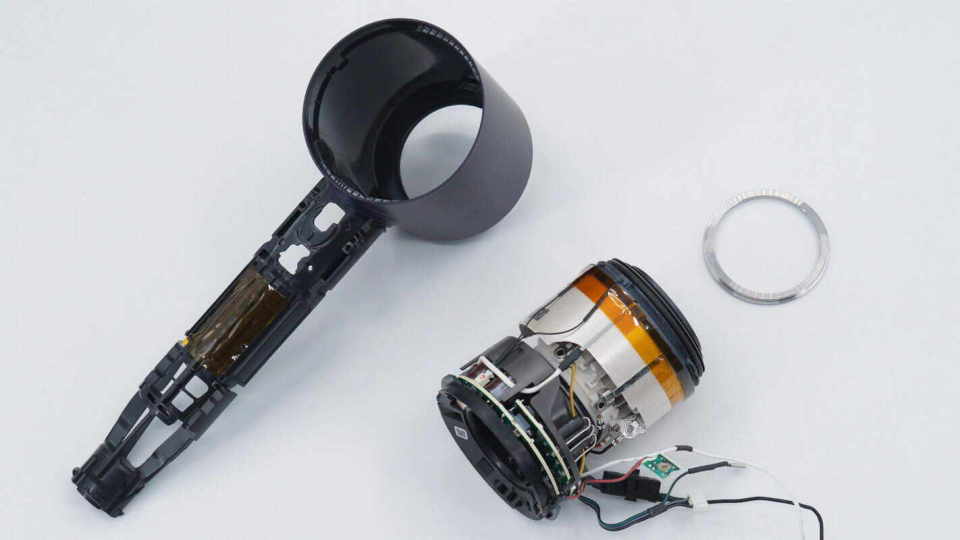

从吹风机壳体内部取出机芯。

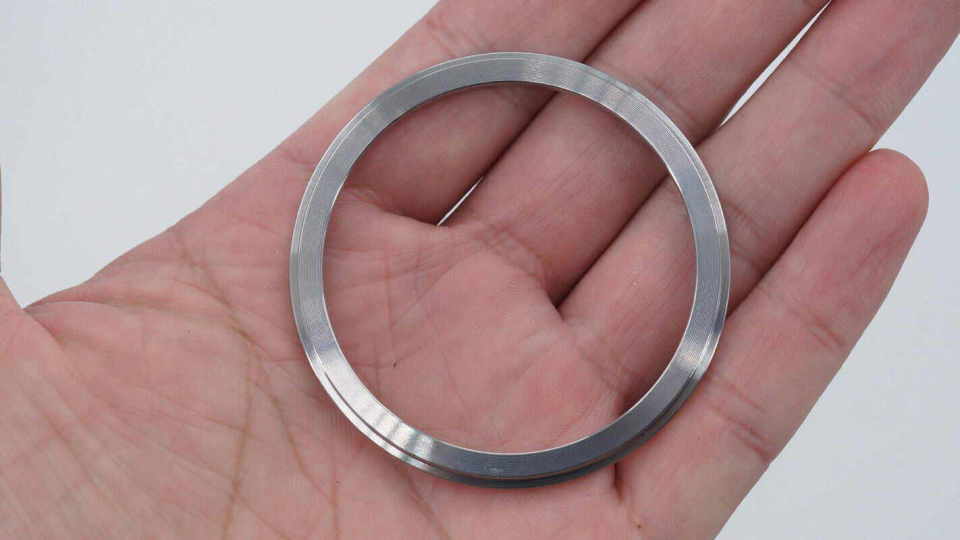

用于吸附风嘴的铁环特写。

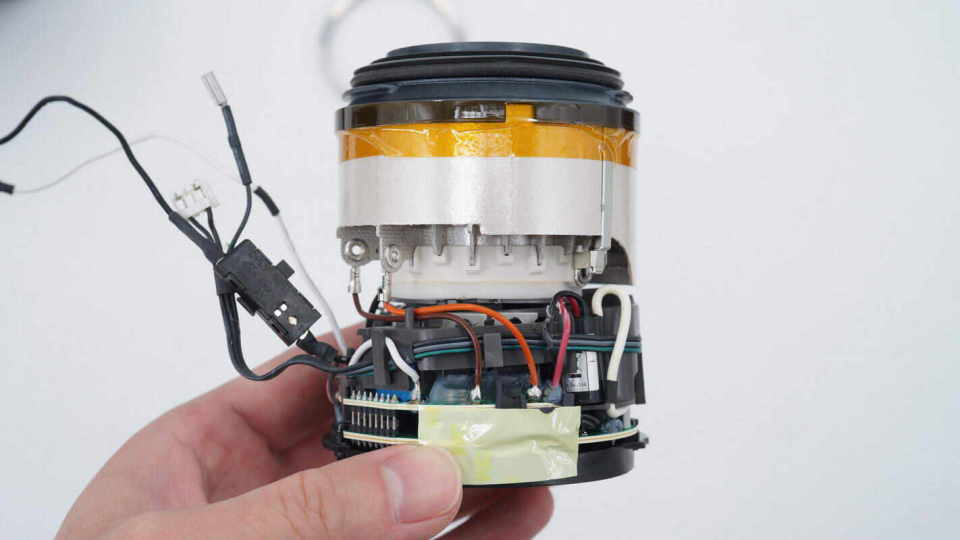

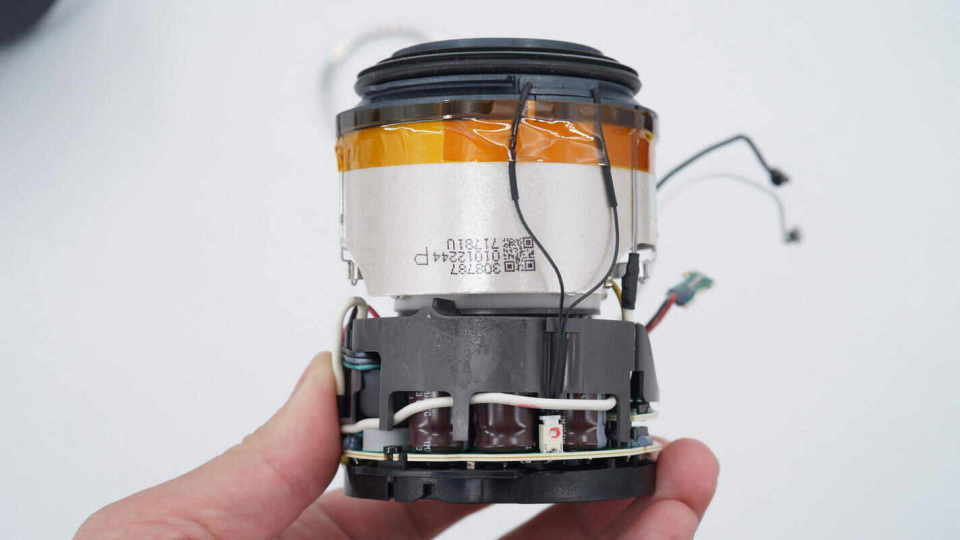

吹风机机芯侧面一览，上方为发热丝组件，包裹云母片隔热。下方为PCBA模块，通过导线焊接连接。

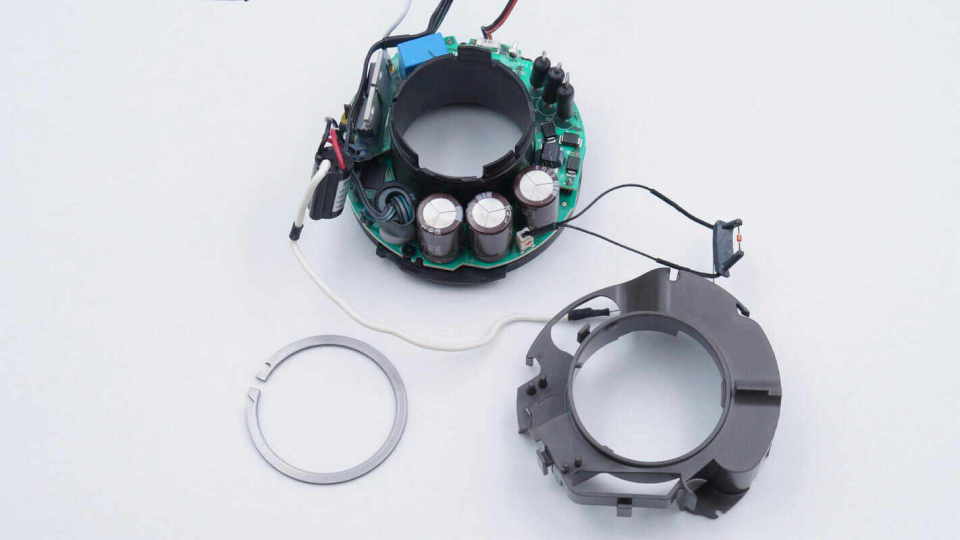

在发热丝组件和PCBA模块之间设有塑料支架。

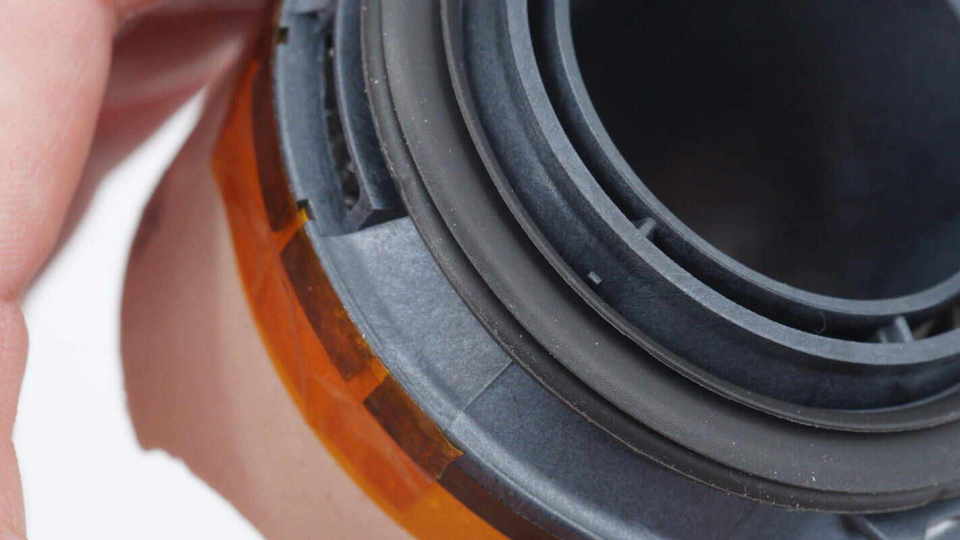

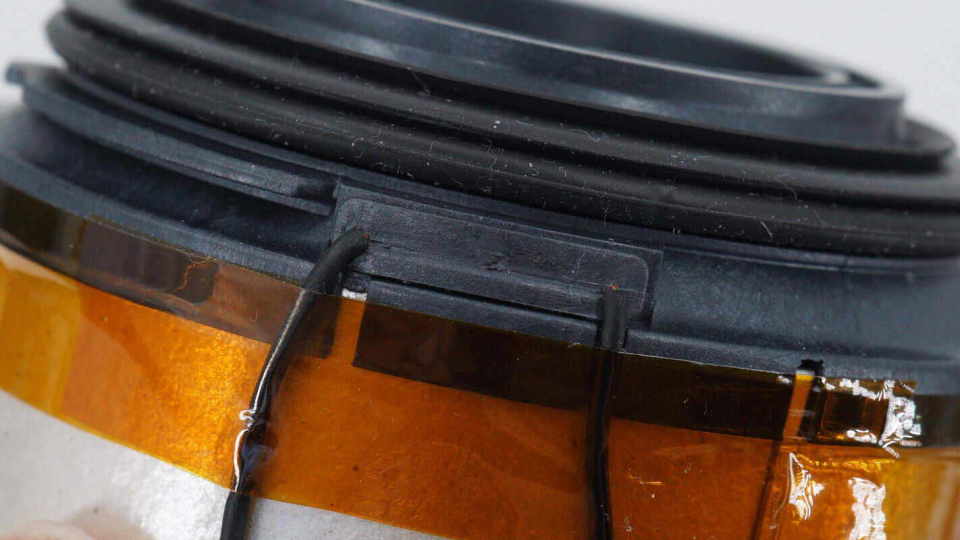

发热丝组件前端设有密封圈。
用于检测出风口温度的热敏电阻通过塑料件密封固定。

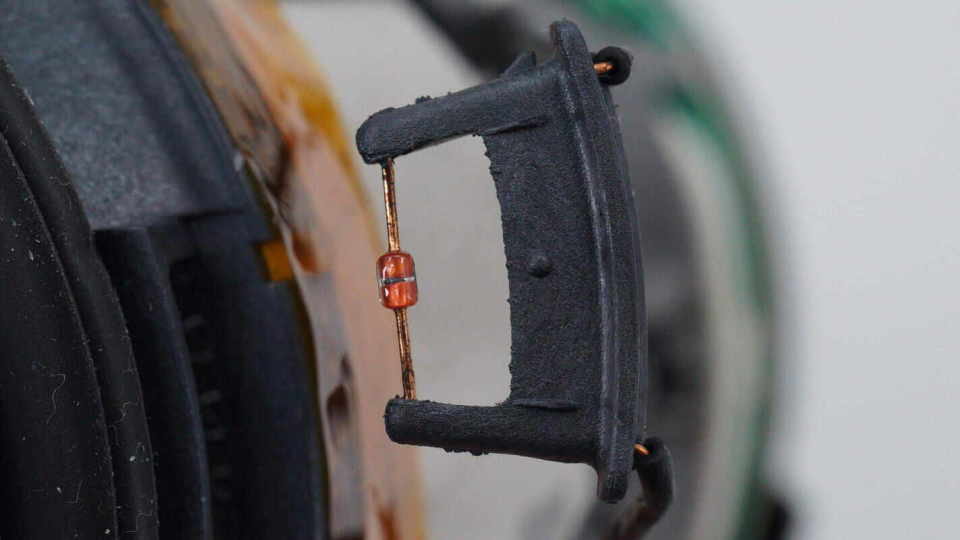

热敏电阻特写。

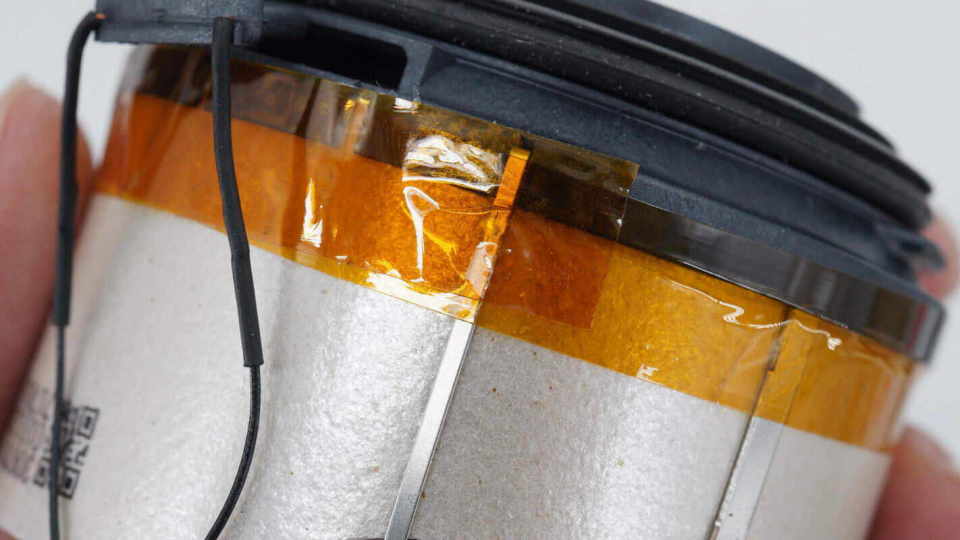

负离子发生器放电针通过高温胶带固定。

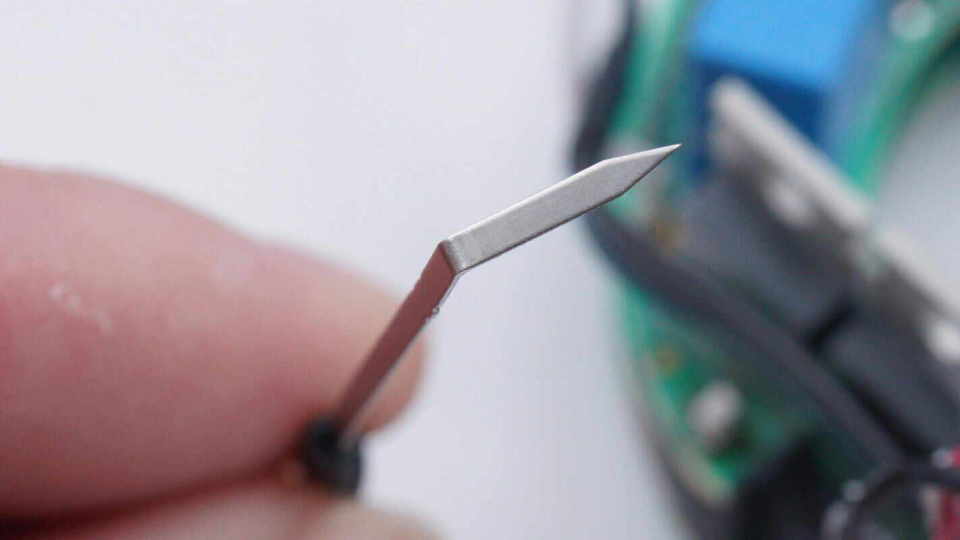

负离子发生器放电针特写。

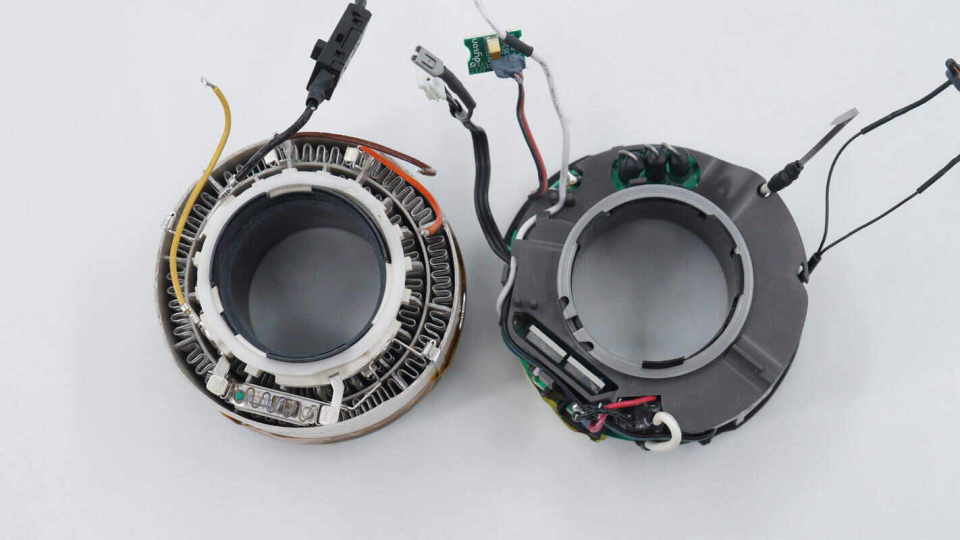

焊接断开连接导线，拆分PCBA模块和发热丝组件。

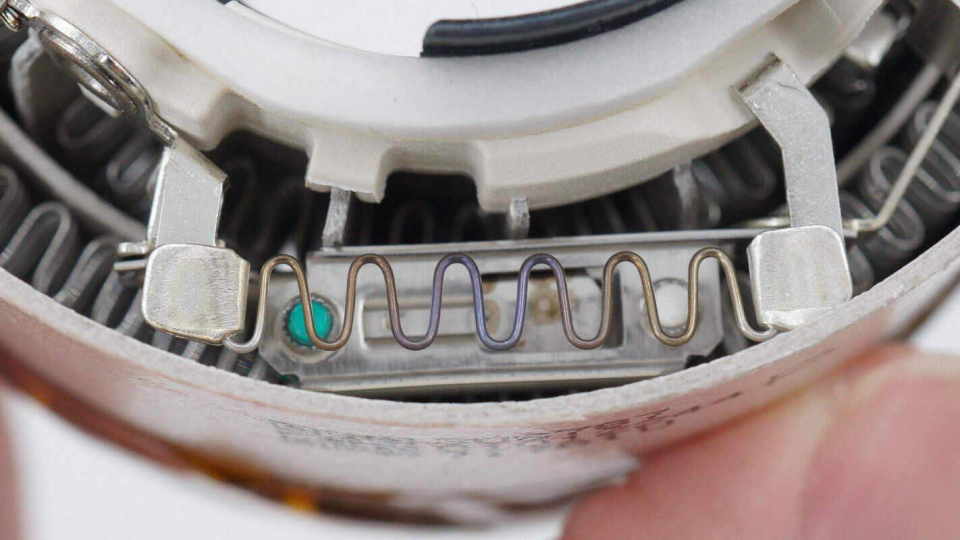

发热丝组件内部设有温度保护器，用于过热保护。
PCBA模块设有压板，通过卡扣固定。
拆下卡扣继续拆解PCBA模块。

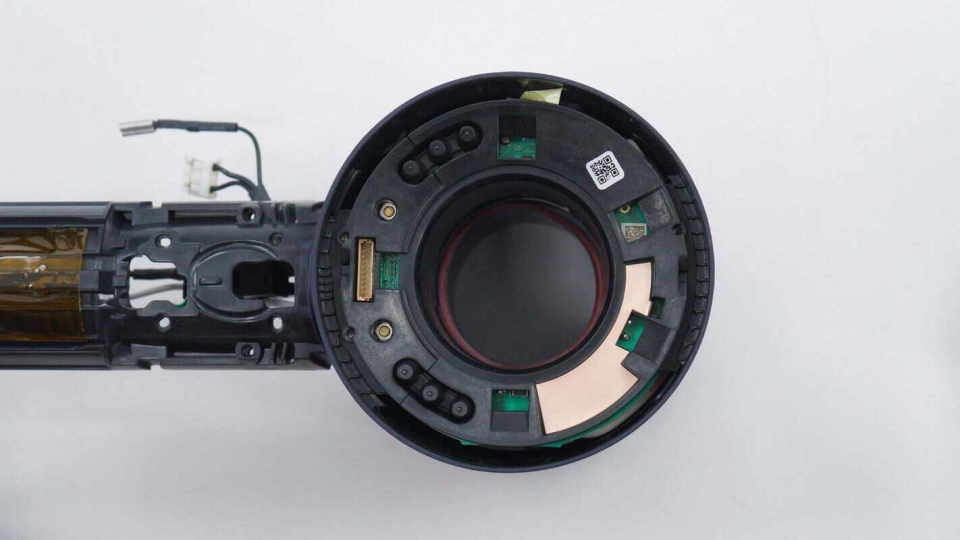

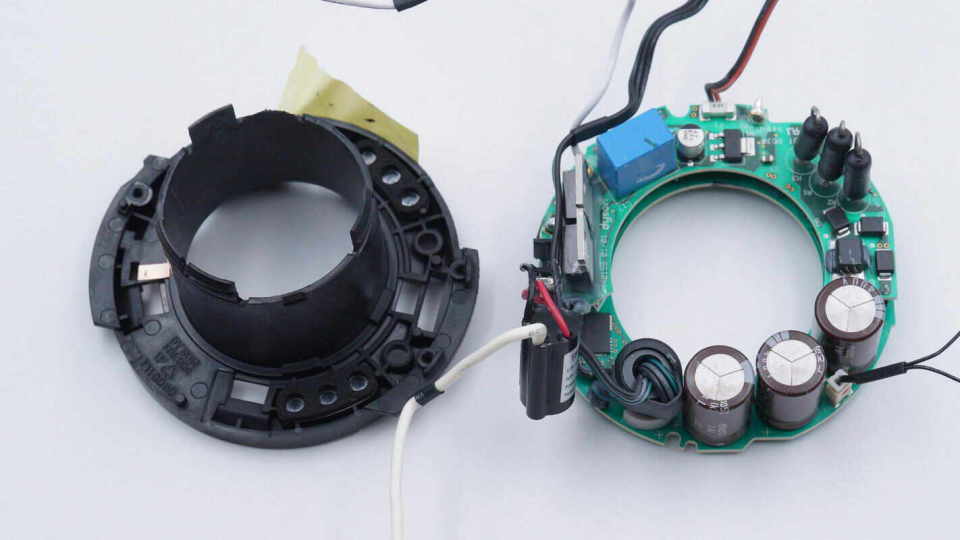

从壳体中取出PCBA模块。

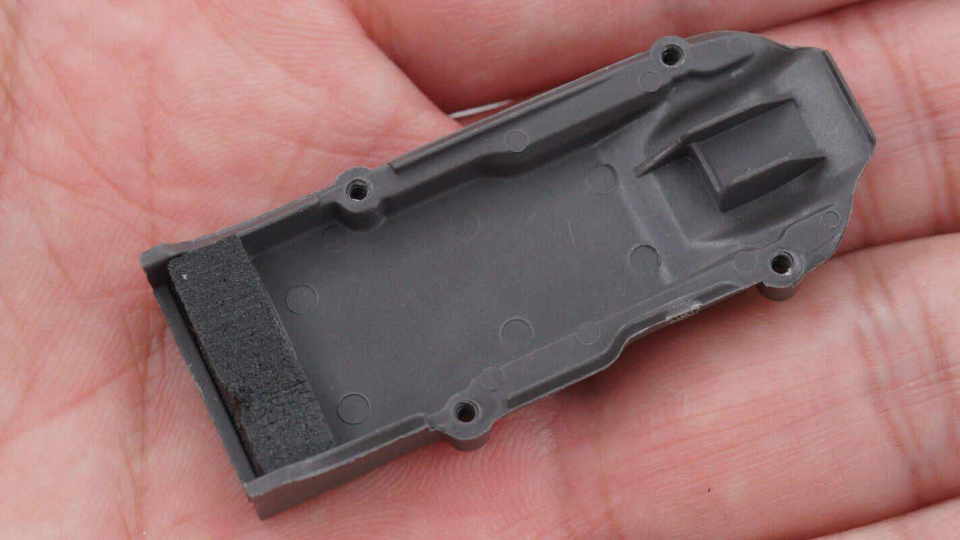

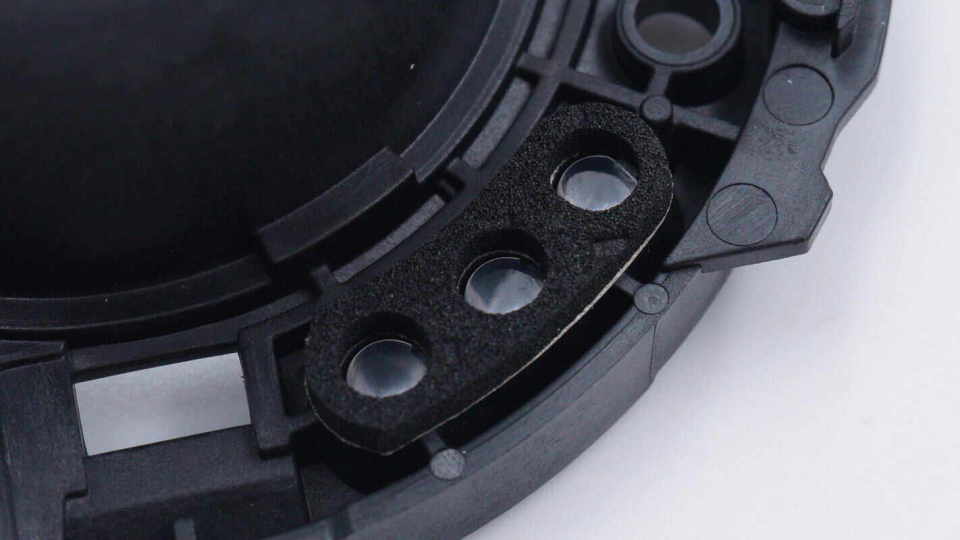

指示灯开孔粘贴泡棉防尘。

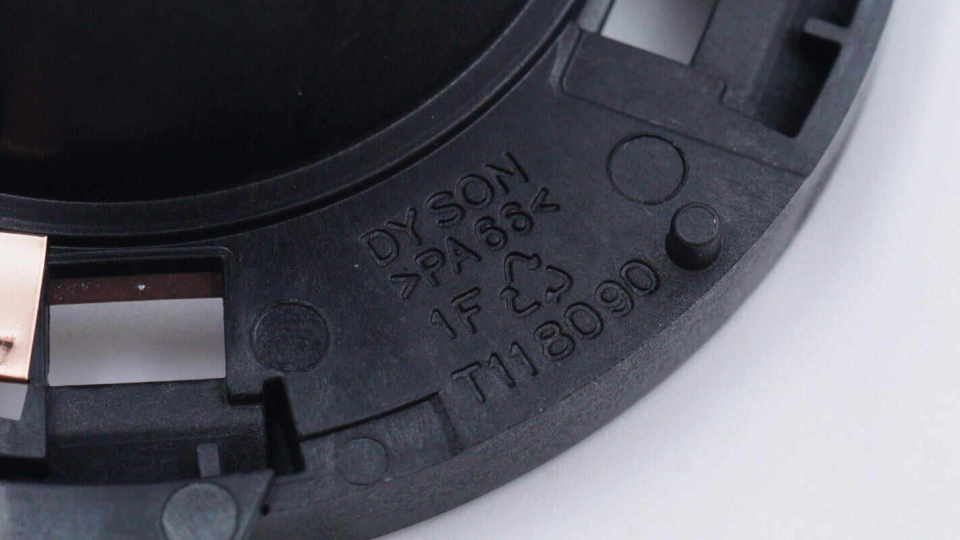

壳体采用PA66材质。

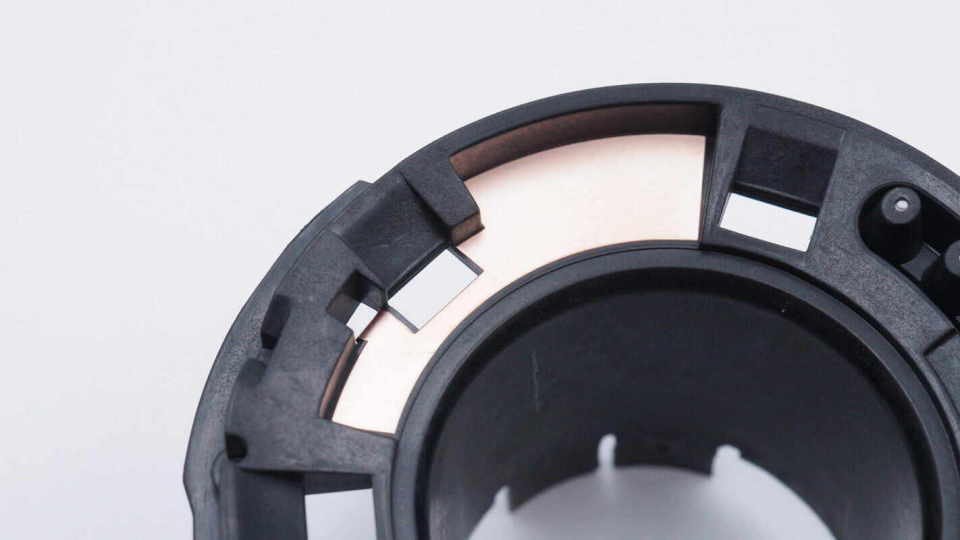

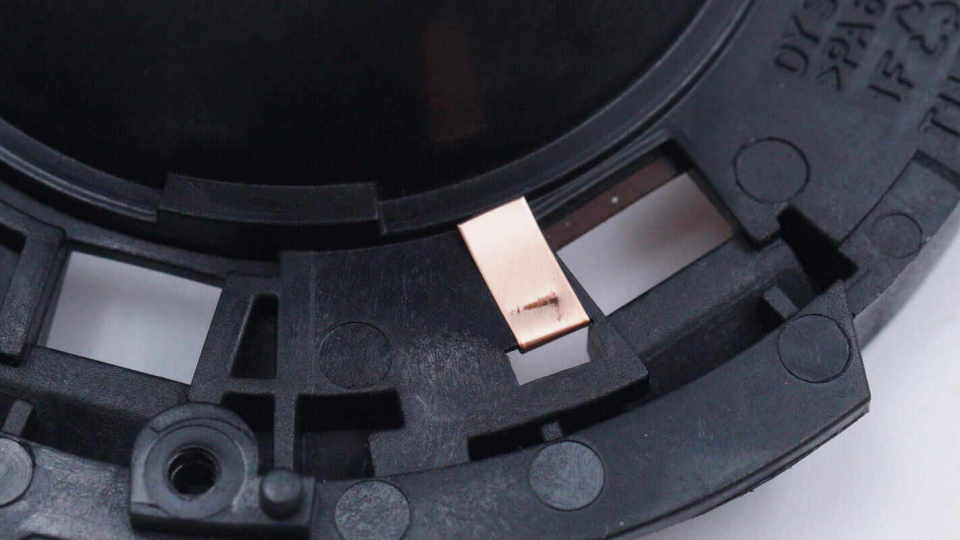

铜箔通过触点连接到PCBA模块。
铜箔粘贴到壳体的另一面。
PCBA模块为双层设计，通过焊接连接，设有滤波电容，可控硅，保险丝和薄膜电容。
背面焊接贴片按键，指示灯，电源芯片。

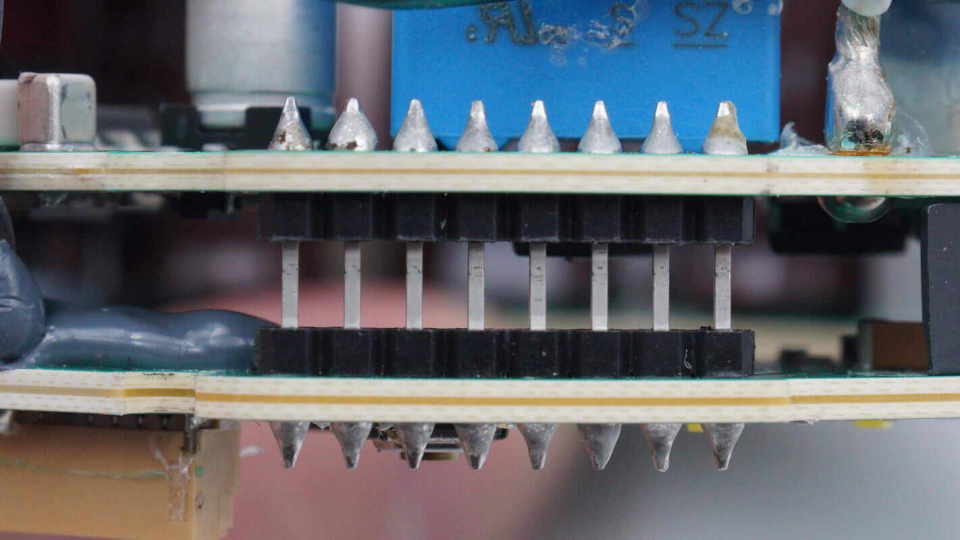

两层PCBA模块之间通过排针焊接连接。

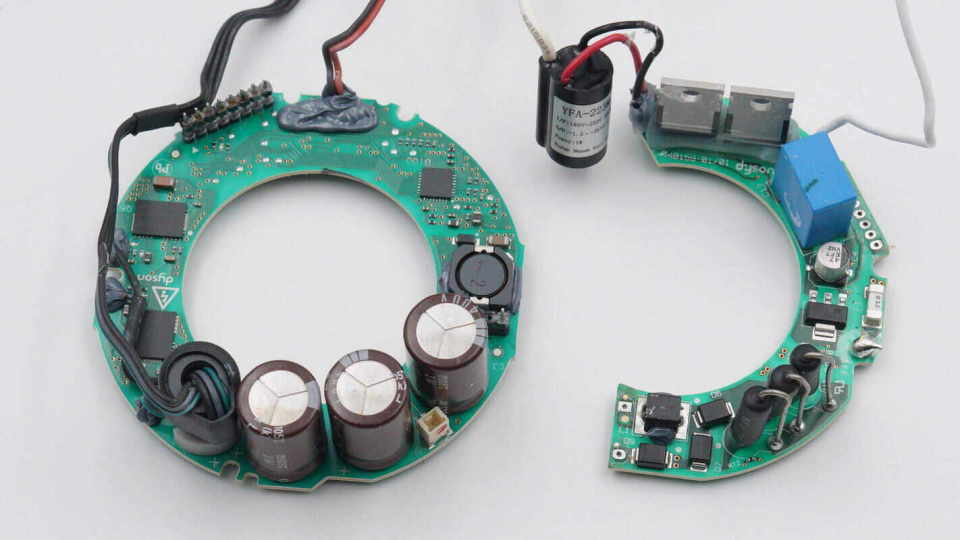

焊接拆分开两块PCB的连接，继续进行拆解。

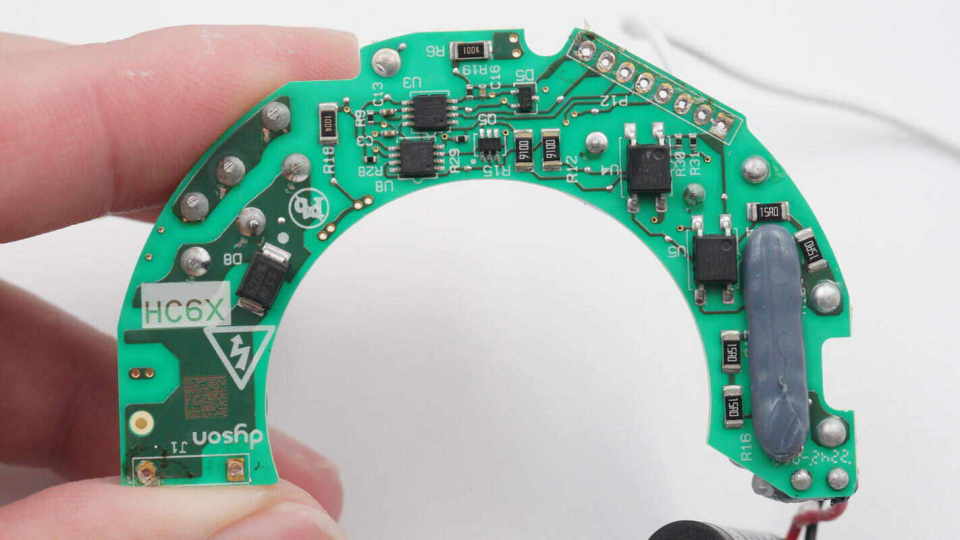

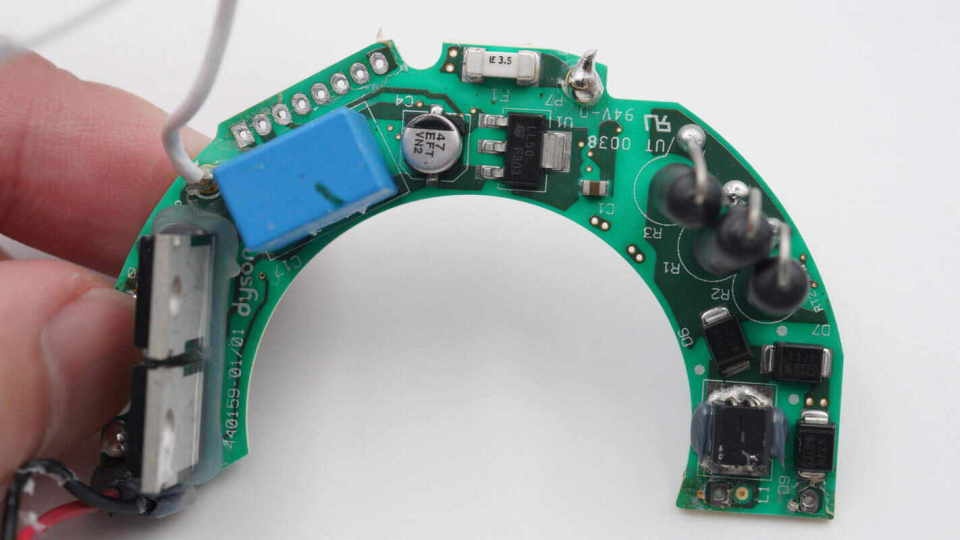

上方的PCB焊接保险丝，稳压芯片和滤波电容，左侧焊接安规X2电容和可控硅，右侧焊接电阻，整流二极管和滤波电感。
背面焊接二极管，多谐振荡器，与门芯片，两颗光耦。对应可控硅焊盘引脚涂有硅胶绝缘保护。

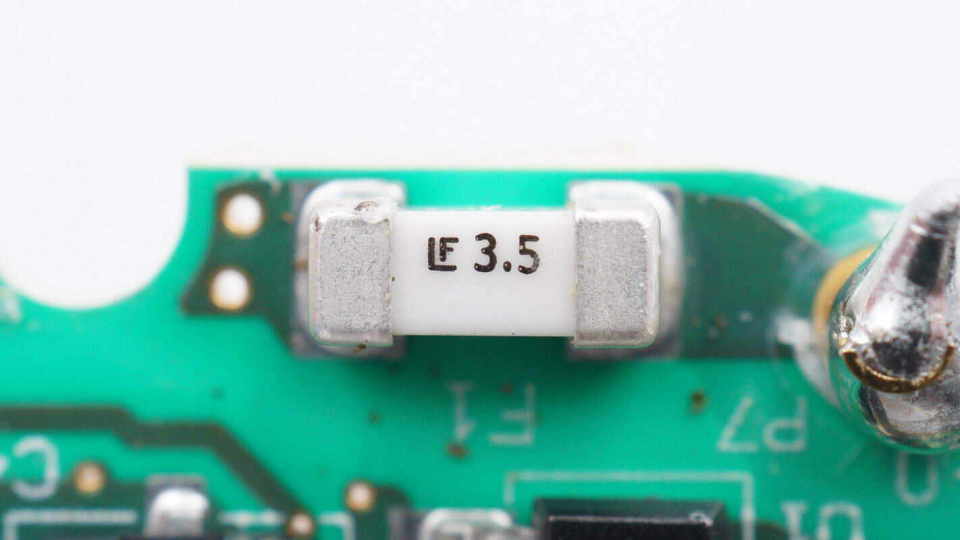

输入端贴片保险丝来自力特，规格为3.5A。

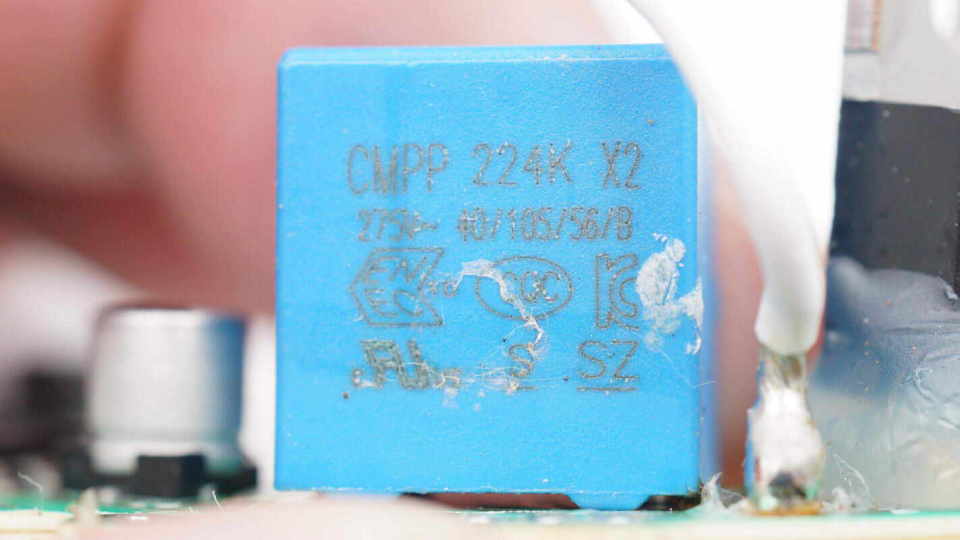

安规X2电容来自成镐，CMPP系列，规格为0.22μF。

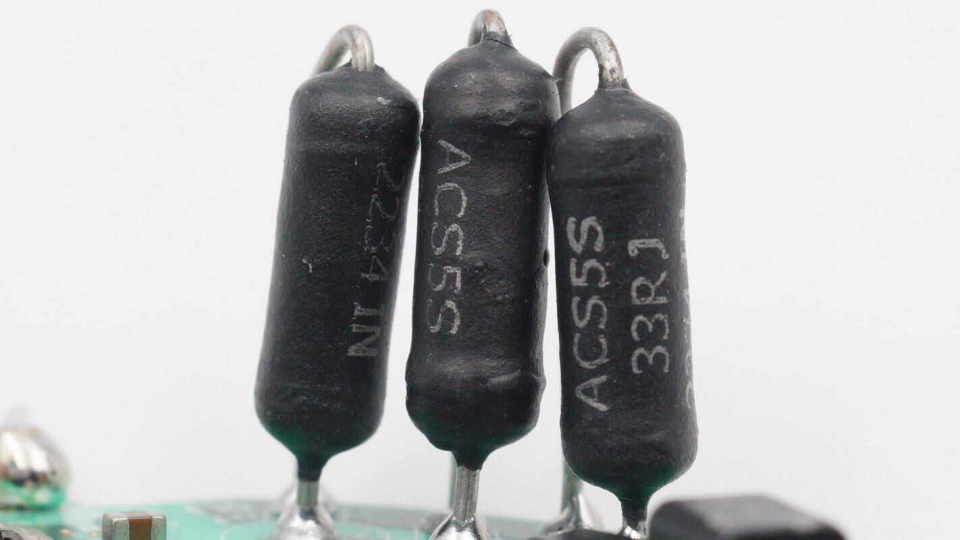

三颗33Ω电阻并联。

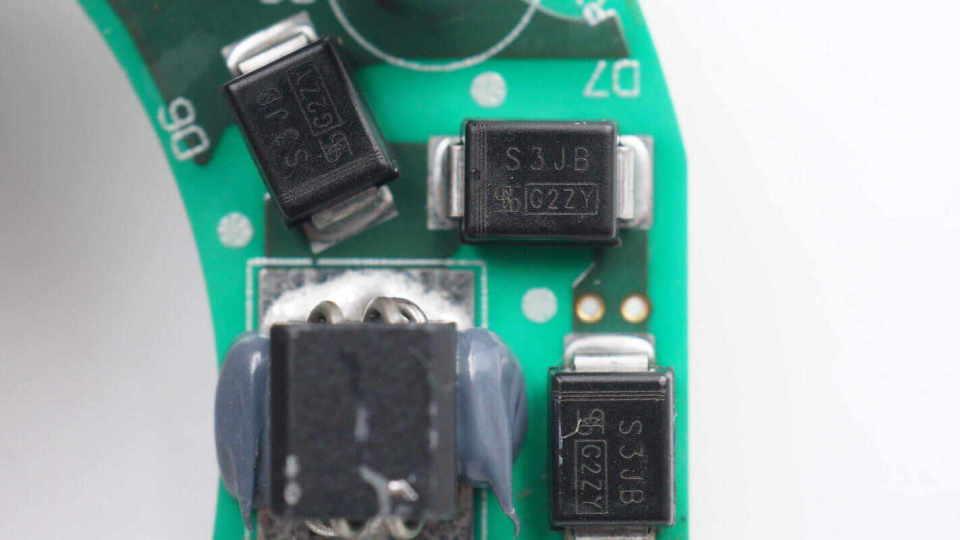

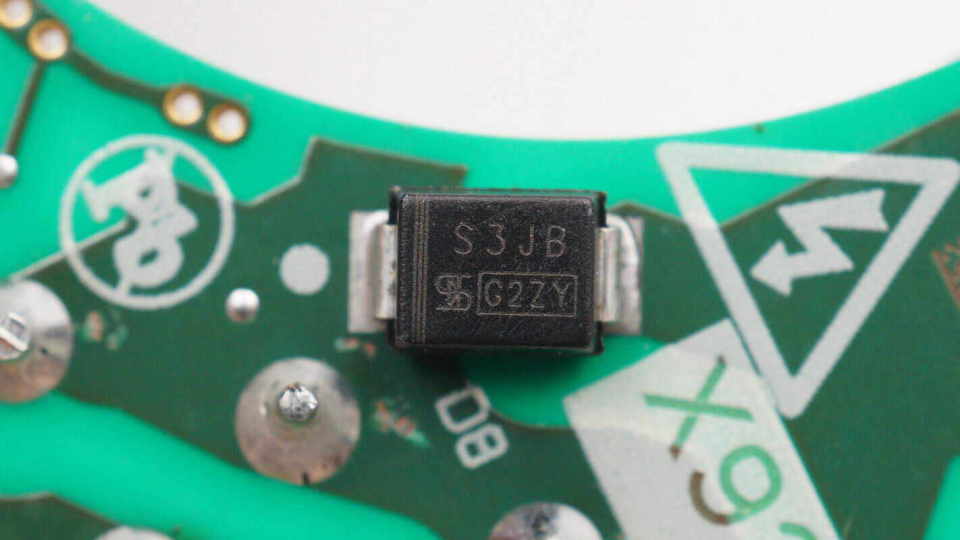

整流二极管来自台半，型号S3JB，规格为3A 600V，采用SMB封装。
共四颗二极管组成桥式整流。
滤波电感采用磁芯绕制，两侧打胶固定。

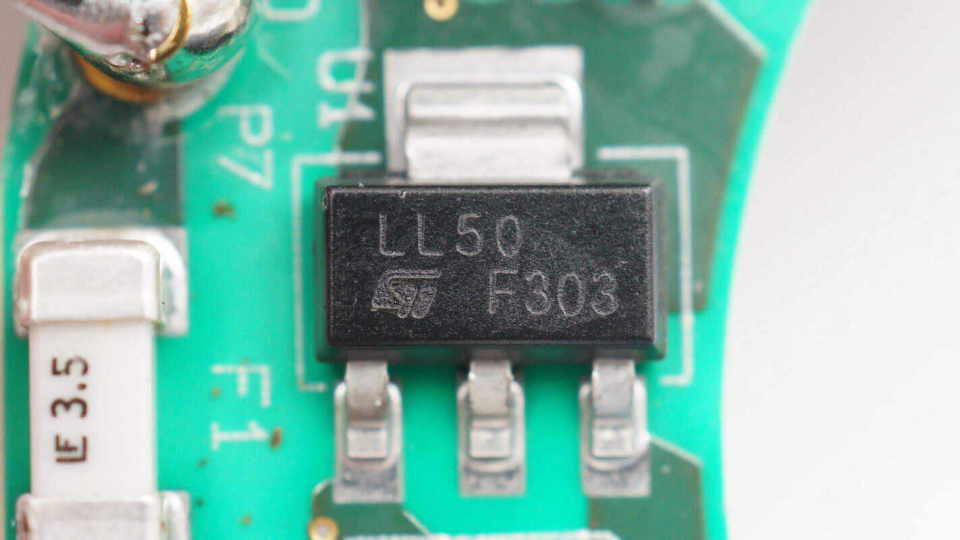

稳压芯片来自意法半导体，丝印LL50，型号LDL1117，输出电压为5V，采用SOT223封装。

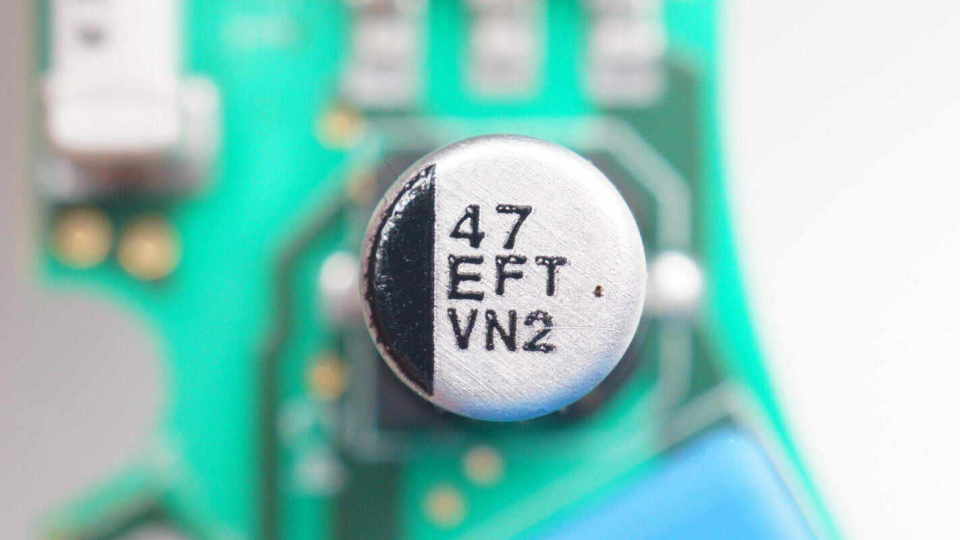

滤波电容来自松下，规格为47μF 25V。

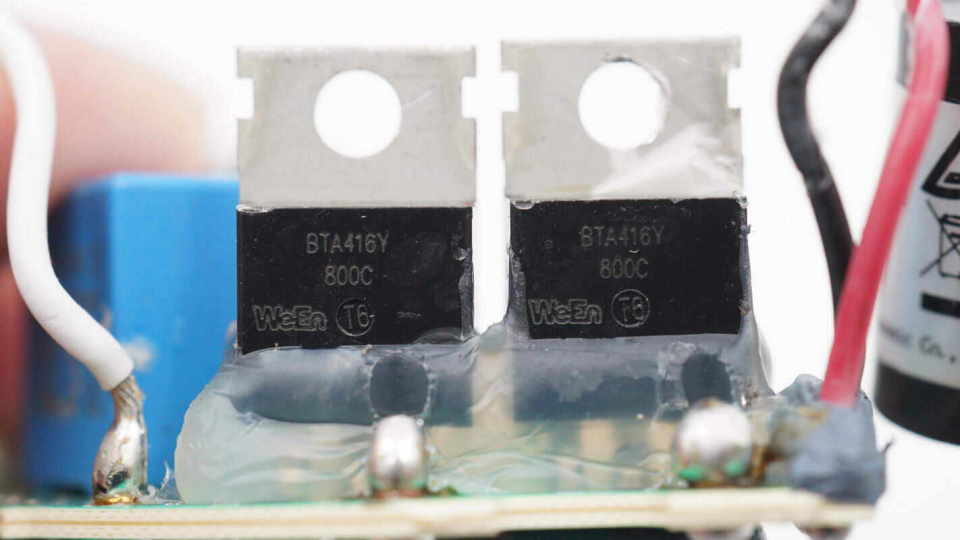

两颗可控硅来自瑞能，型号BTA416Y-800C，规格为800V 16A，采用IITO220封装，打胶进行密封固定。

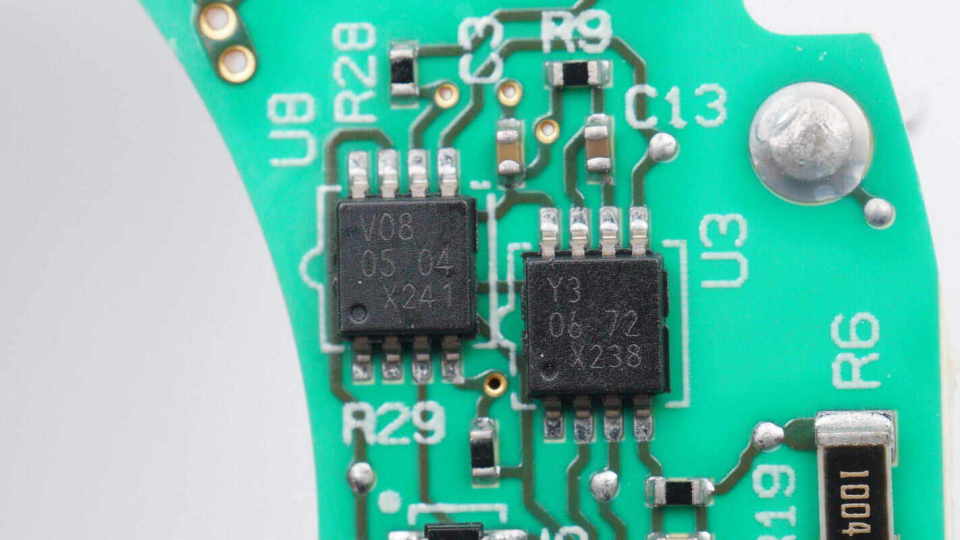

两颗芯片来自安世半导体，左侧一颗丝印V08，型号74LVC2G08，为双与门芯片。右侧一颗丝印Y3，型号74LVC1G123，为单稳态多谐振荡器，均采用TSSOP8封装。

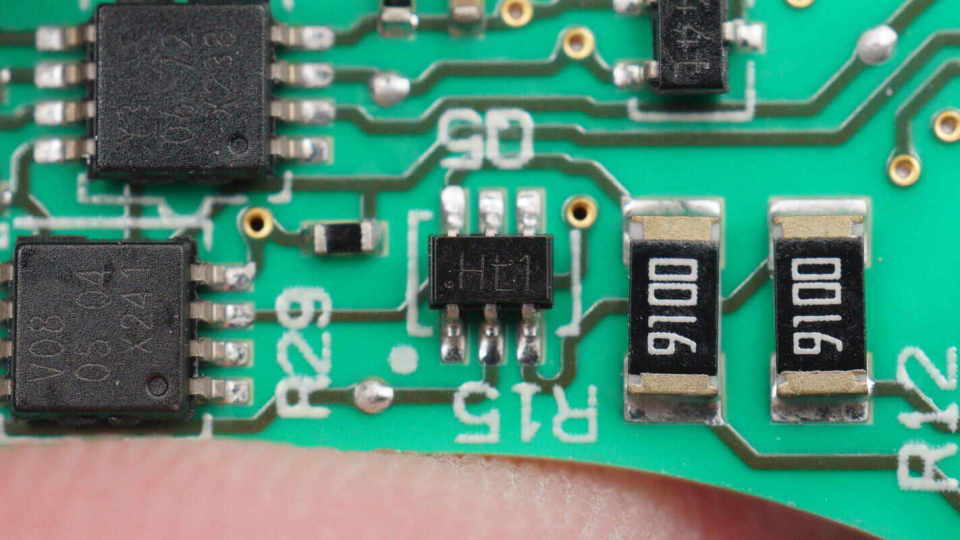

双三极管来自安世半导体，丝印Ht1，型号PUMH11，为双NPN三极管，采用SOT363封装。

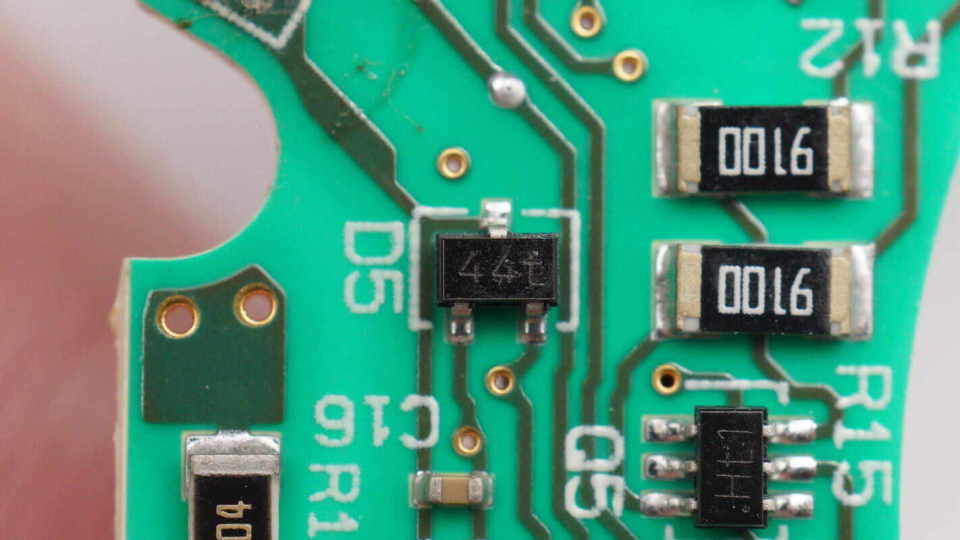

肖特基二极管来自安世半导体，丝印44t，型号BAT54SW，采用SOT323封装。

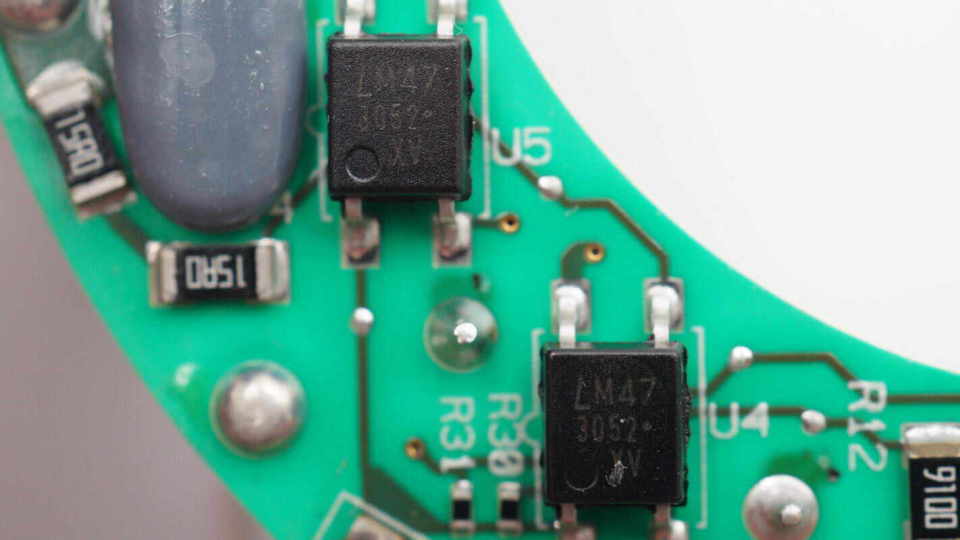

两颗贴片光耦来自光宝，型号LTV-3052，用于驱动可控硅控制发热丝加热，采用SOP4封装。

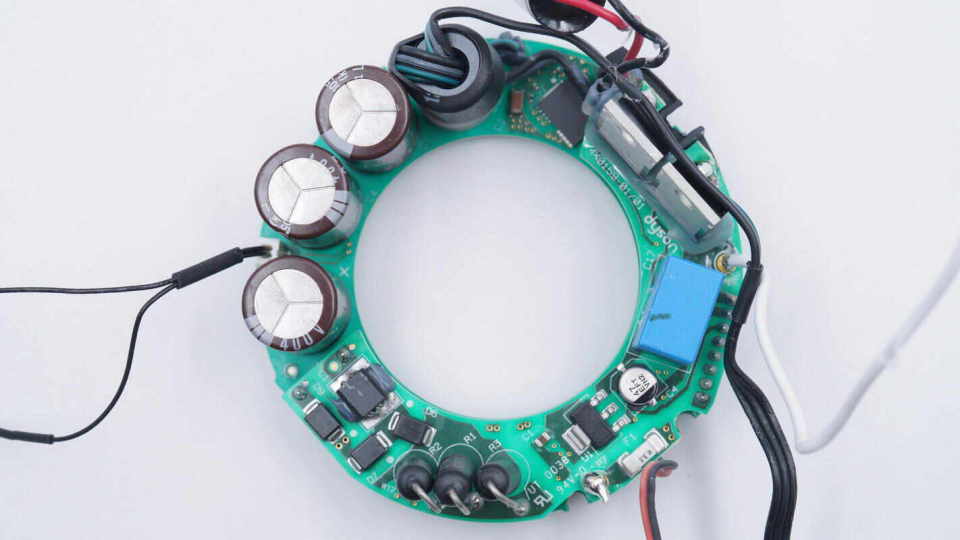

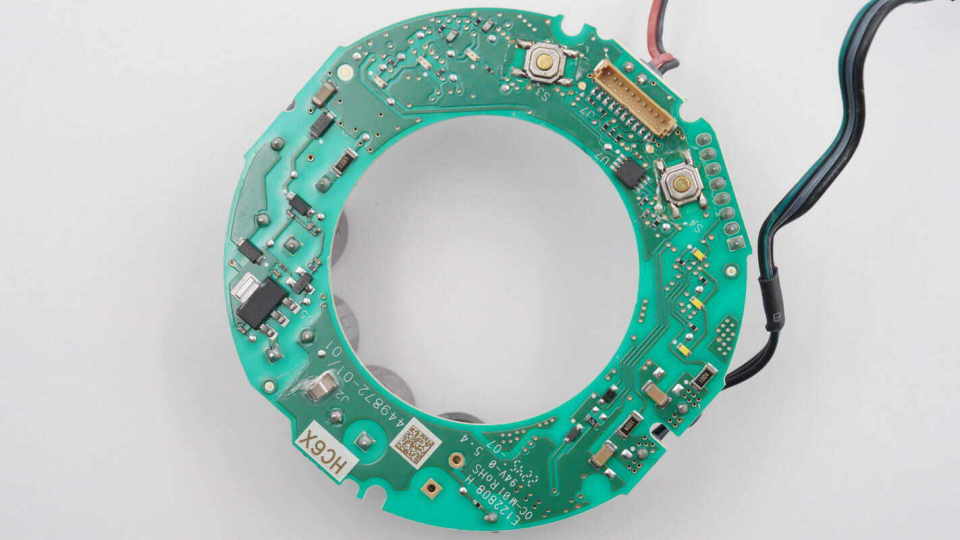

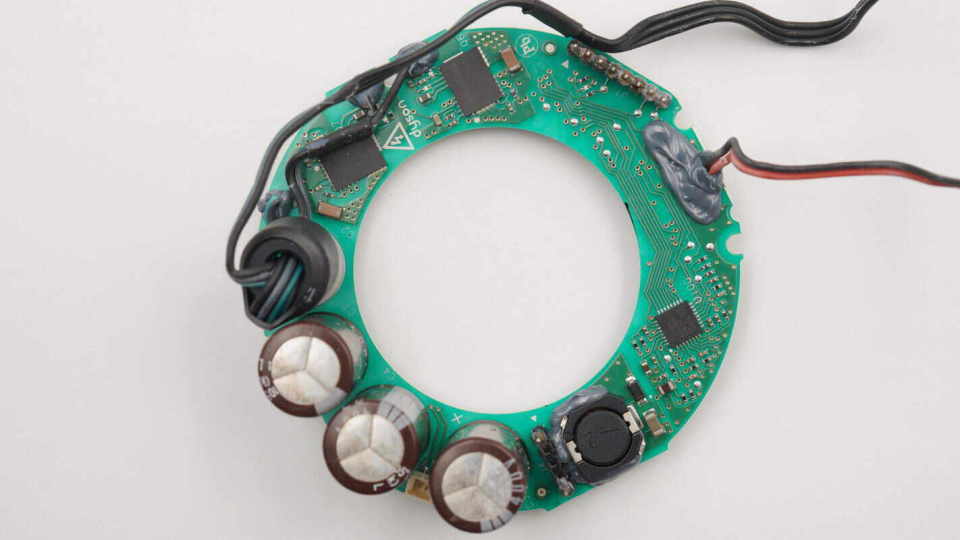

底层的环形PCB设有滤波电容，主控MCU和半桥氮化镓芯片。

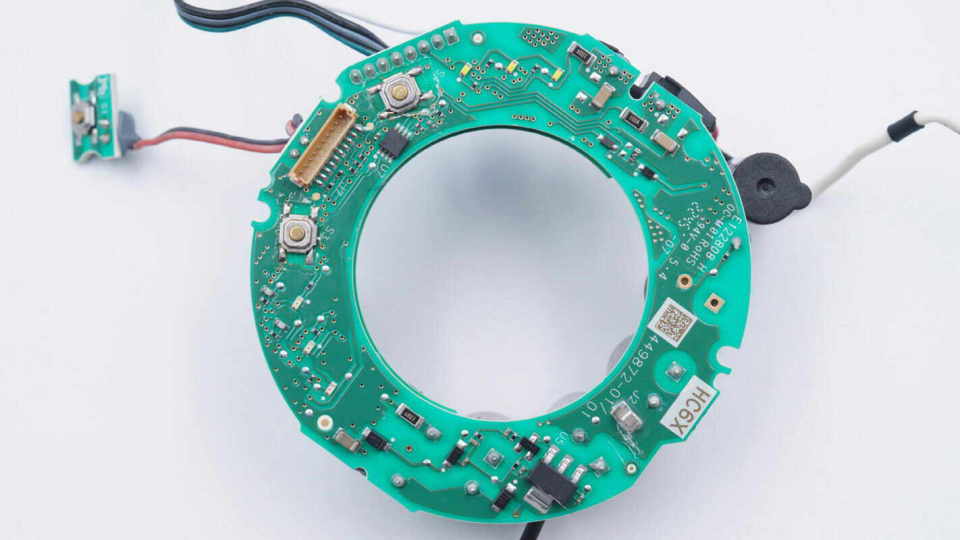

背面设有电源芯片，贴片按键，排线插座和与门芯片。

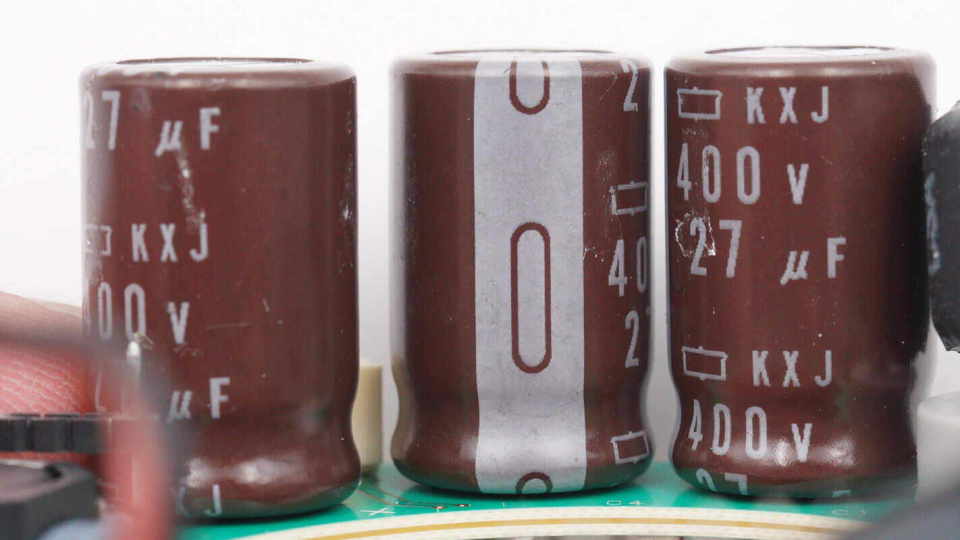

三颗滤波电容来自贵弥功，为KXJ系列长寿命电容，规格为400V 27μF。

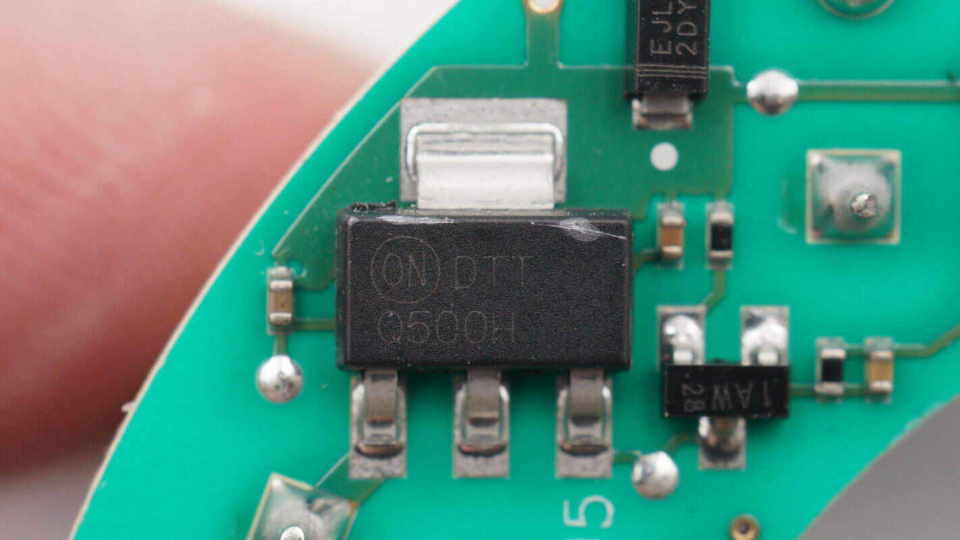

电源芯片来自安森美，丝印Q500H，采用SOT223封装。

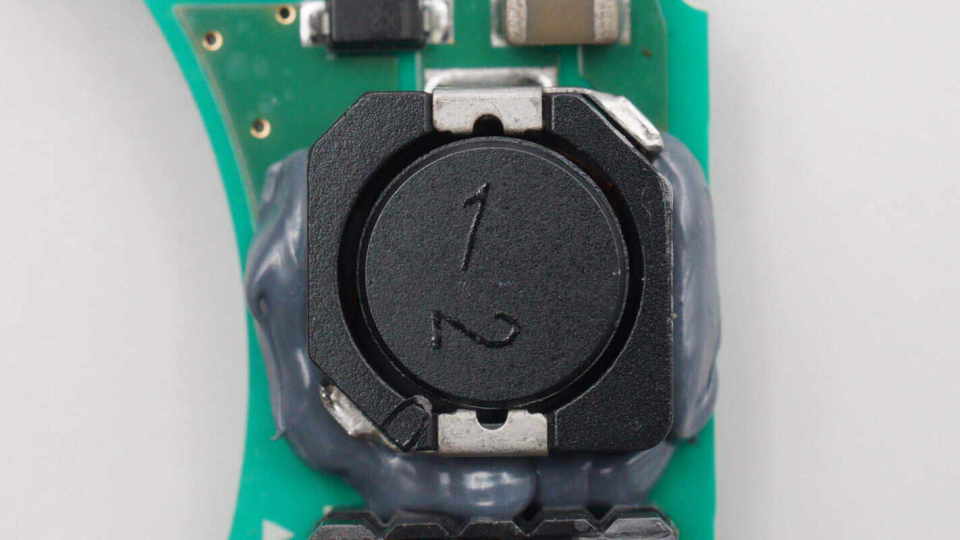

贴片电感周围打胶加固。

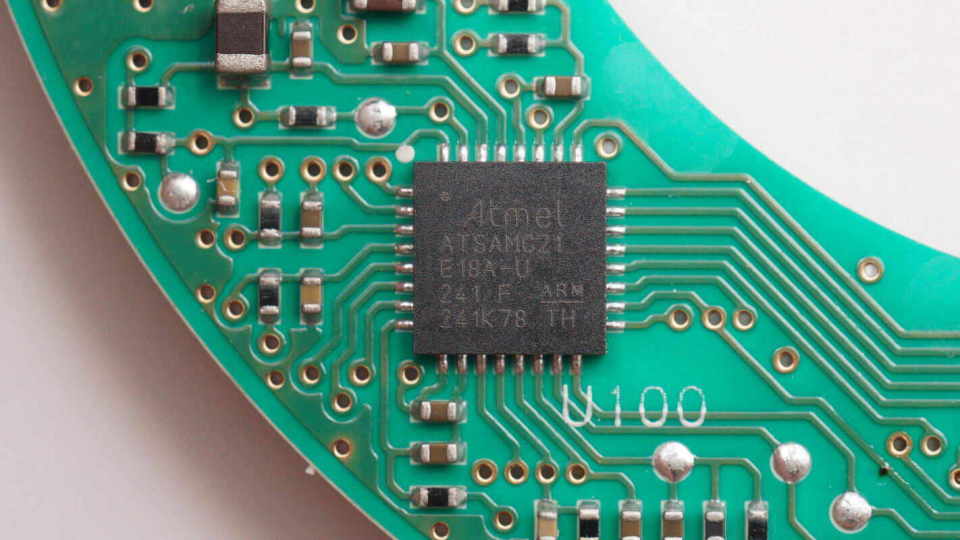

主控MCU来自微芯科技，型号ATSAMC21E18A-U，是一颗5V工作电压的32位M0+MCU，内置256KB Flash和32KB SRAM，用于吹风机整机控制，采用32-Pin VQFN封装。

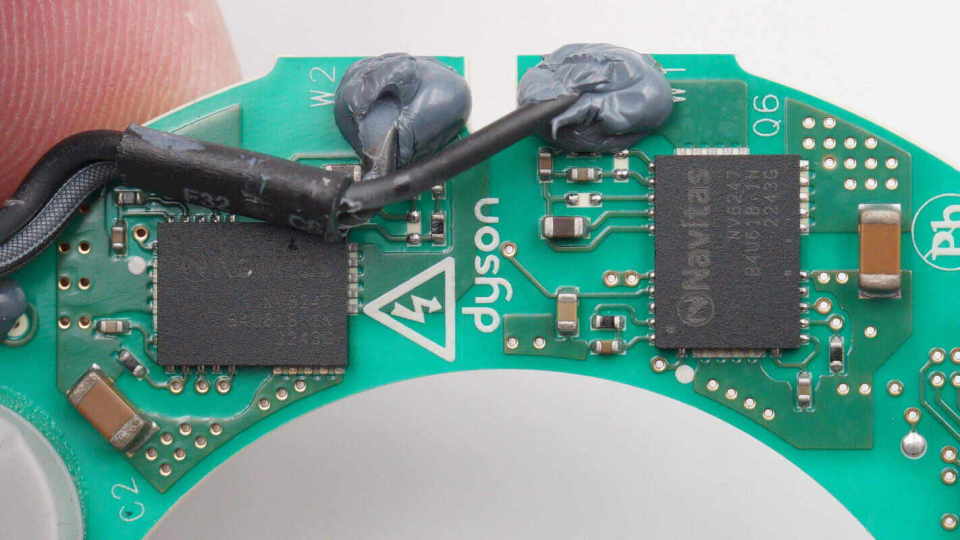

两颗氮化镓半桥芯片用于V9无刷马达驱动，导线焊接连接，焊点打胶加固。

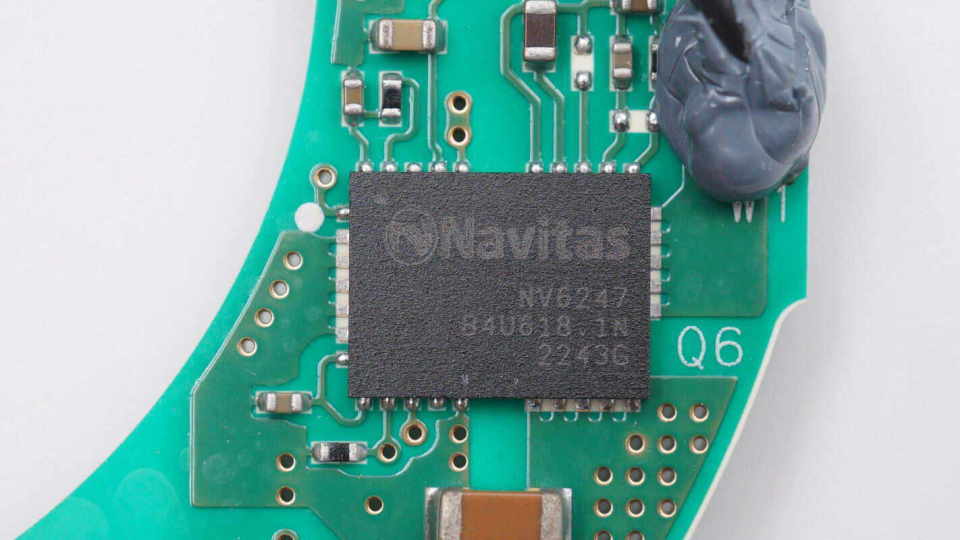

氮化镓半桥芯片来自纳微半导体，型号NV6247，芯片内部集成两个氮化镓开关管，氮化镓驱动器，控制，检测，保护和隔离电路，将传统多颗芯片才能实现的功能集成在一颗芯片内部。芯片内置两个150mΩ的氮化镓开关管，并采用GaNSense无损电流检测技术，采用QFN6*8封装。
纳微半导体GaNFast半桥氮化镓芯片内置标准数字逻辑输入，高边自举和电平转换，无损电流检测技术，有效减小PCB面积，提供更快速的保护和更高的效率。适用于电视机，显示器以及电机驱动器应用，满足高性能大功率需求。

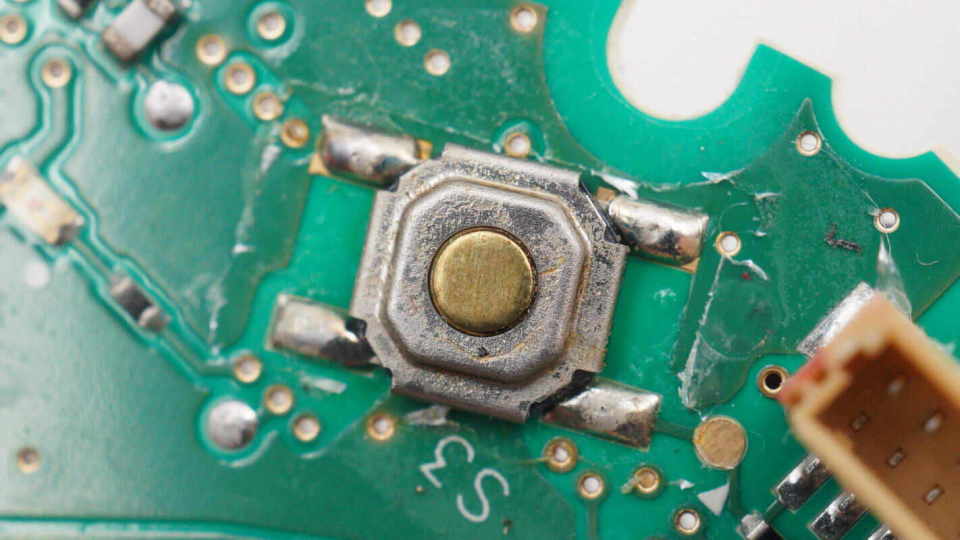

贴片功能按键特写。

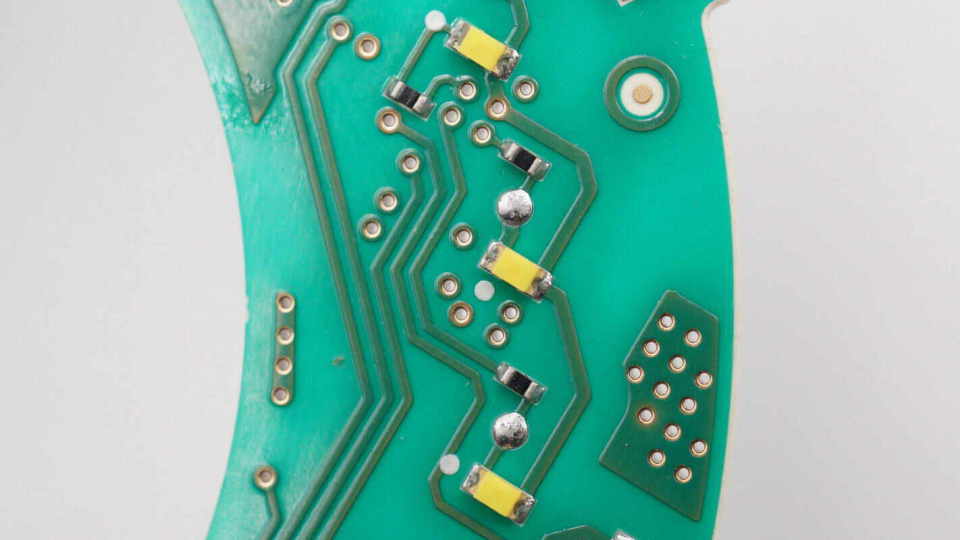

三颗贴片LED用于指示当前档位。
安世半导体 74LVC2G08 双与门芯片特写。

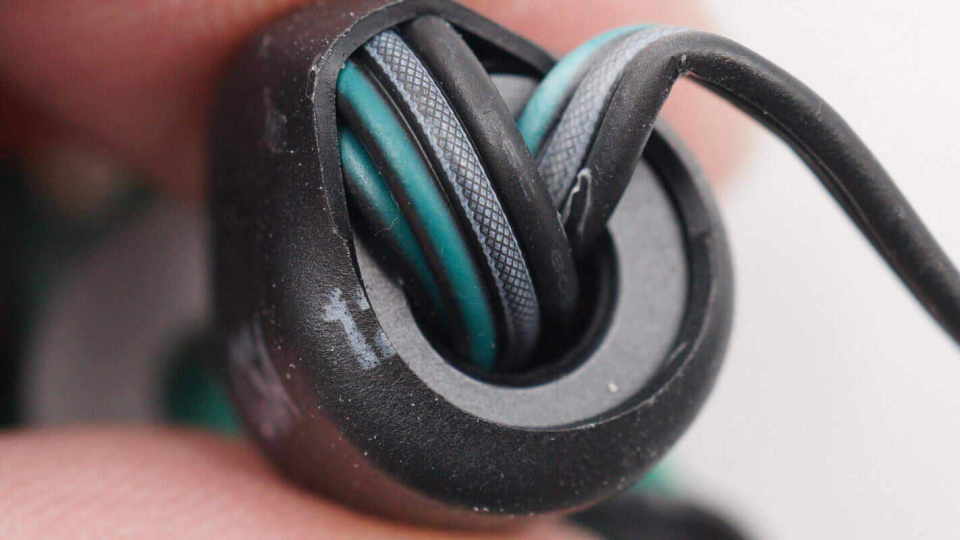

马达连接导线穿过磁环，抑制高频干扰。

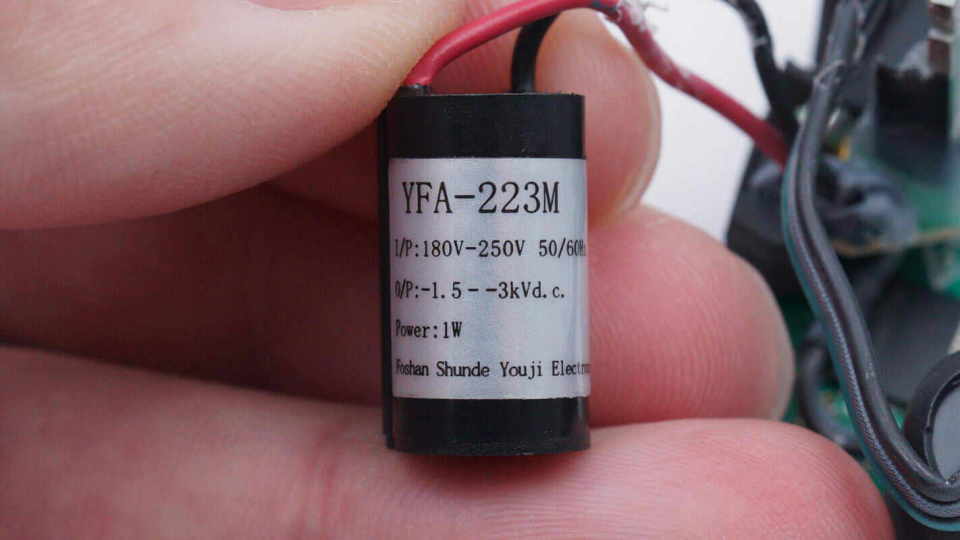

负离子发生器来自友基电子，型号YFA-223M，支持180-250V交流供电，输出电压为-1.5--3kV，功率为1W。

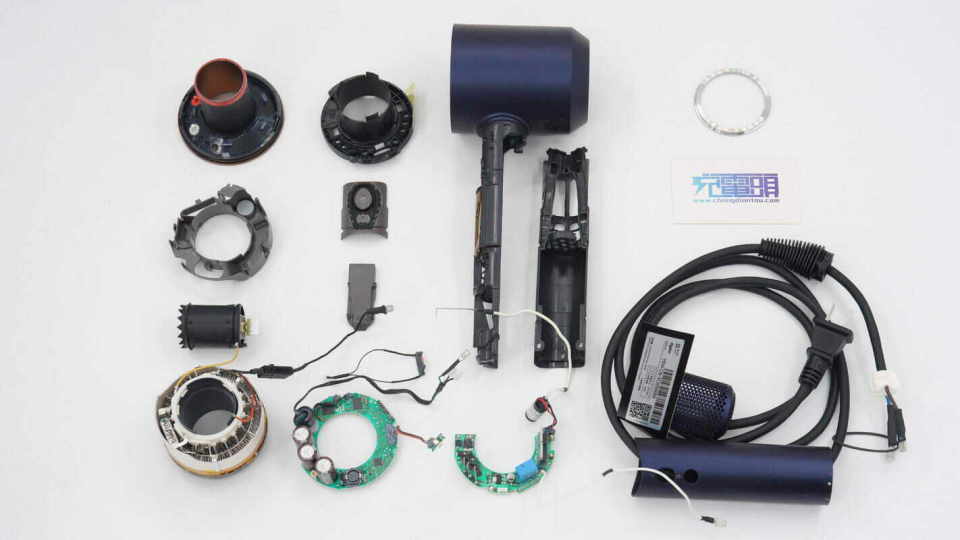

全部拆解一览，来张全家福。
充电头网拆解总结

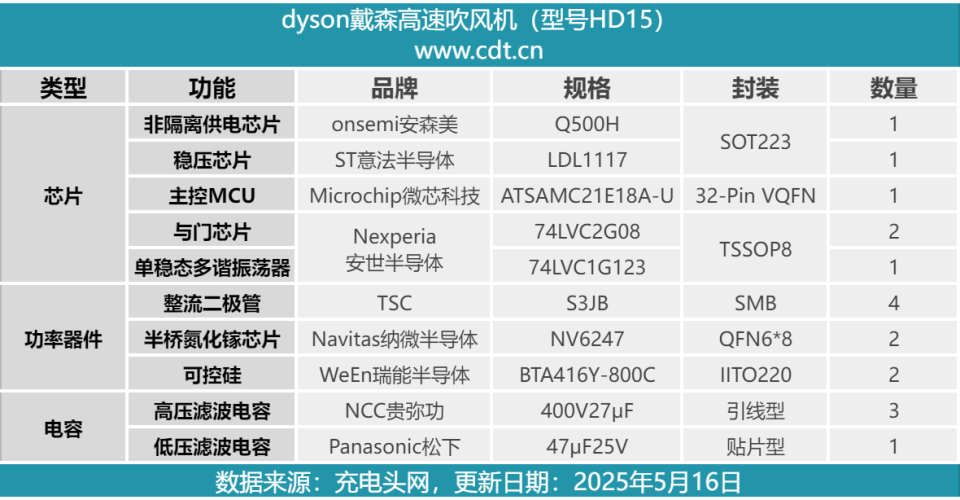

最后附上戴森HD15高速吹风机的核心器件清单，方便大家查阅。
戴森HD15高速吹风机配备防飞翘顺发风嘴，柔和风嘴，顺滑风嘴和造型风嘴，共四款风嘴，并具有三档风速和四档温度设置，满足日常吹干和头发造型需求。吹风机内置专利的V9数码马达，转速高达11万转，并运用康达效应，提升整体气流量，提供强劲风力。智能温控技术的加持，保护头皮屏障，避免头发过热损伤，更能保护头发光泽。
充电头网通过拆解了解到，戴森这款吹风机使用单相无刷马达，放置在手柄内部。机身内部采用微芯科技MCU进行整机控制，内置两颗NV6247 GaNFast氮化镓半桥芯片用于马达驱动，芯片内部集成两个氮化镓开关管，氮化镓驱动器，控制，检测，保护和隔离电路，集成传统多颗芯片的功能。
吹风机使用两颗可控硅进行发热丝控制，搭配使用热敏电阻进行温度检测，还使用温度保护器进行过热保护。内部两层PCB通过焊接连接，与发热丝等结构穿插布局设置，整体设计紧凑，空间利用率高。吹风机内部用料均为业界知名品牌，做工细致可靠，安全措施全面。
