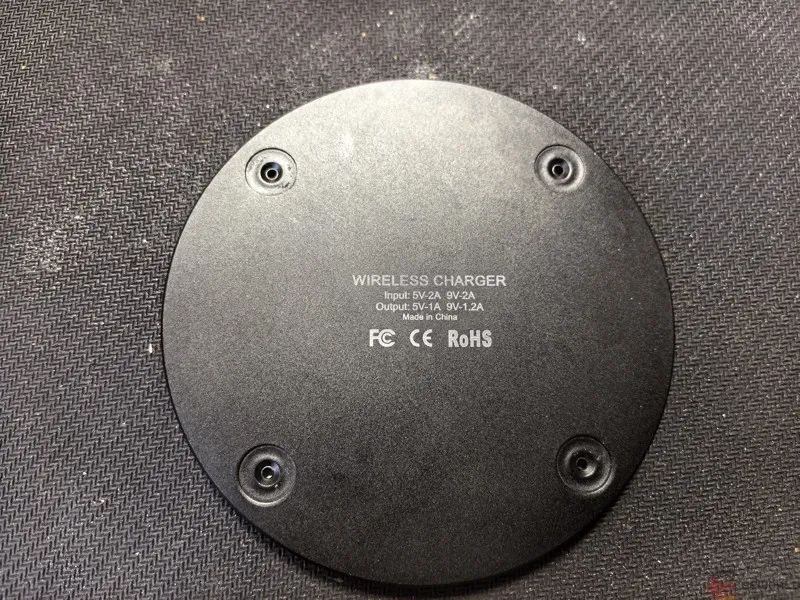

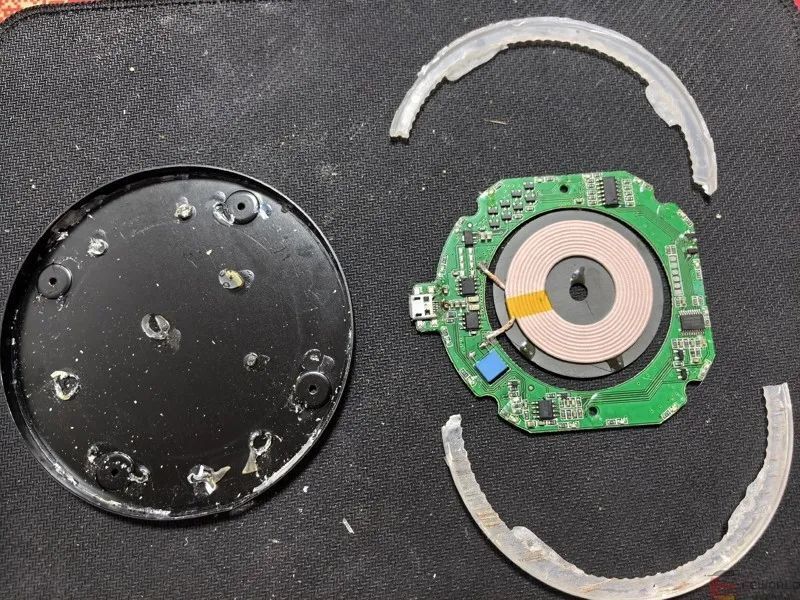

于是，动手拆解学习学习，同样产品采用的胶水粘接，没有可拆卸的螺丝，只能是暴力拆解，如下是拆开的样子。

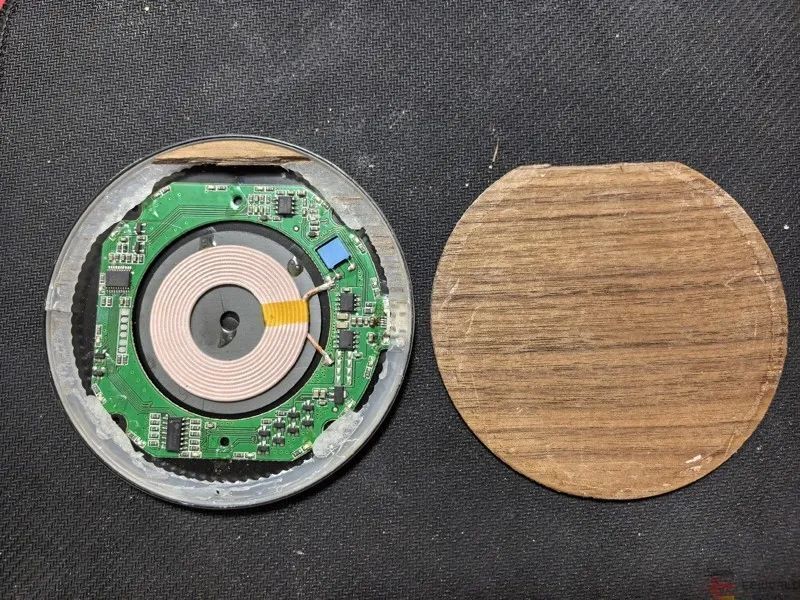

翘开上表面的木质板，就看到下面的主控板，外圈白色的透明塑料，也是涂胶水粘接木板的地方。
同时，在边缘处这块白色塑料是被在底座和木板夹在中间，还起到充电指示灯的作用，从主控板看到一周圈交错布置16颗红，蓝LED灯珠。

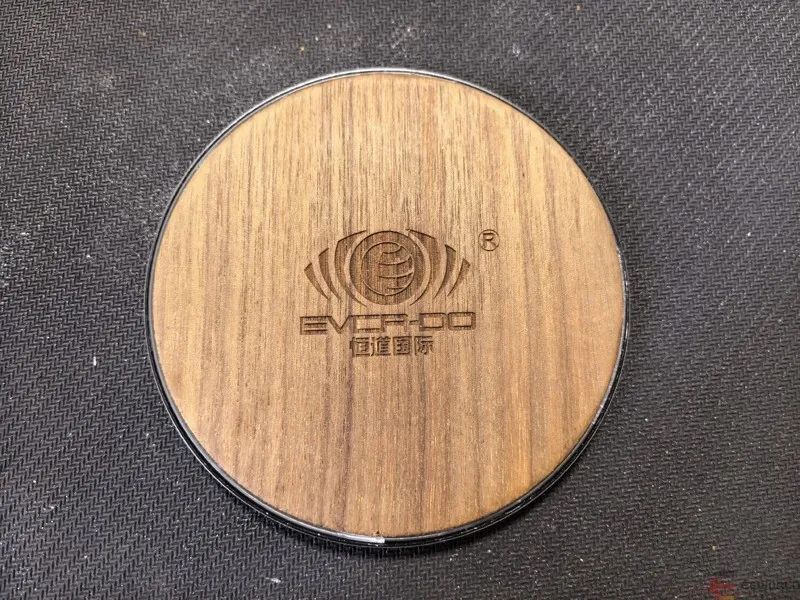

上表面的木质板，加上白色塑料是被在底座和木板夹在中间，还起到充电指示灯的作用，这个设计比较新颖，电子产品上用木质材料，确实比较少见，大胆新潮。

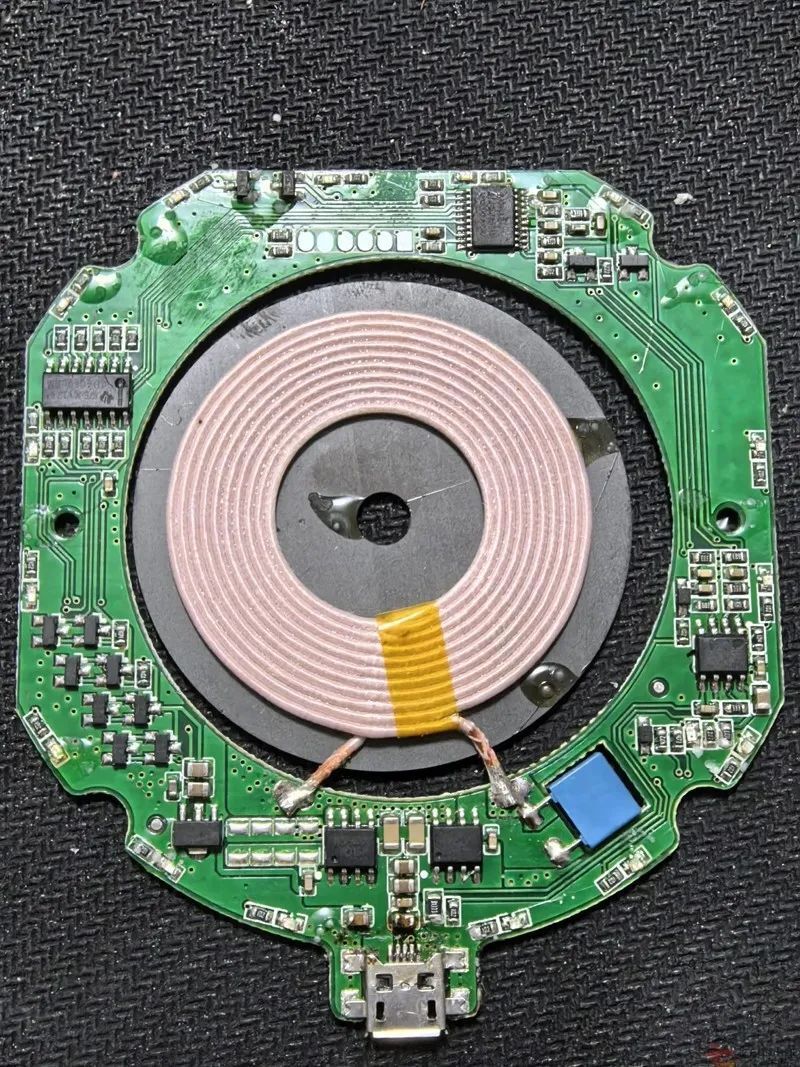

主控板也是直接采用胶水粘接到下面的金属底座上。
从主控板的元器件看，没有用到一颗电解电容，贴片元件也是用到0402的封装。

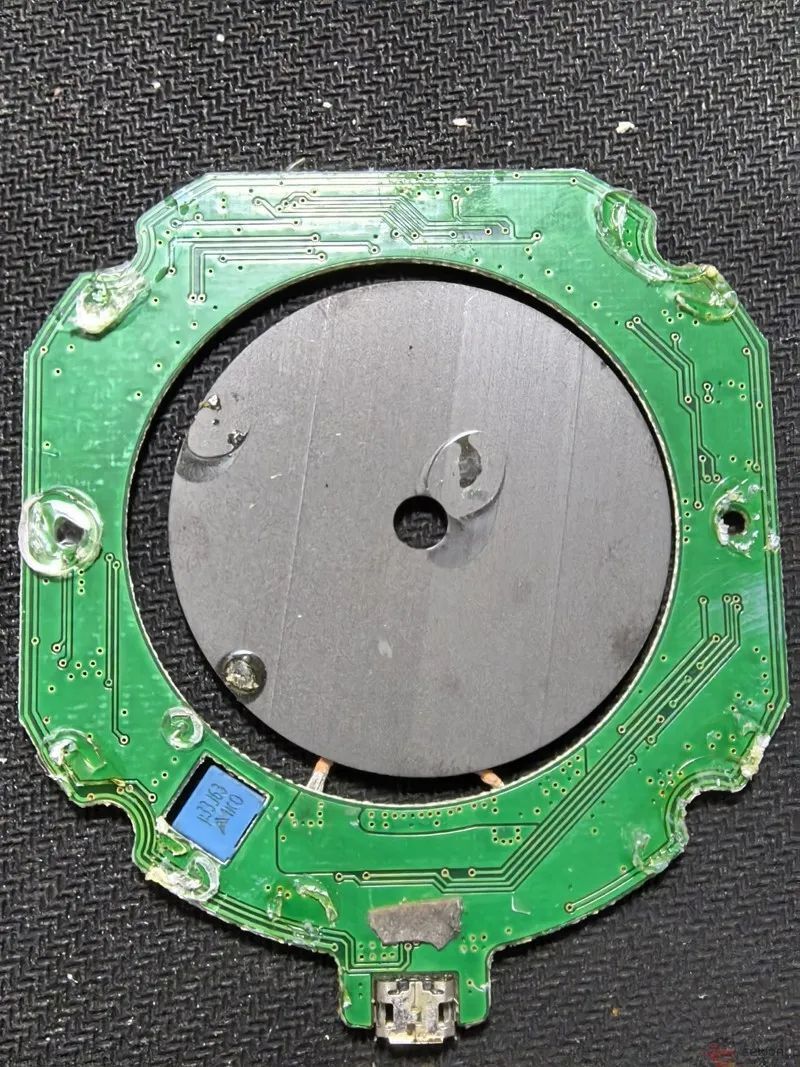

从主控板外观看，应该是个双层板，再看看用到的主要器件都有谁。

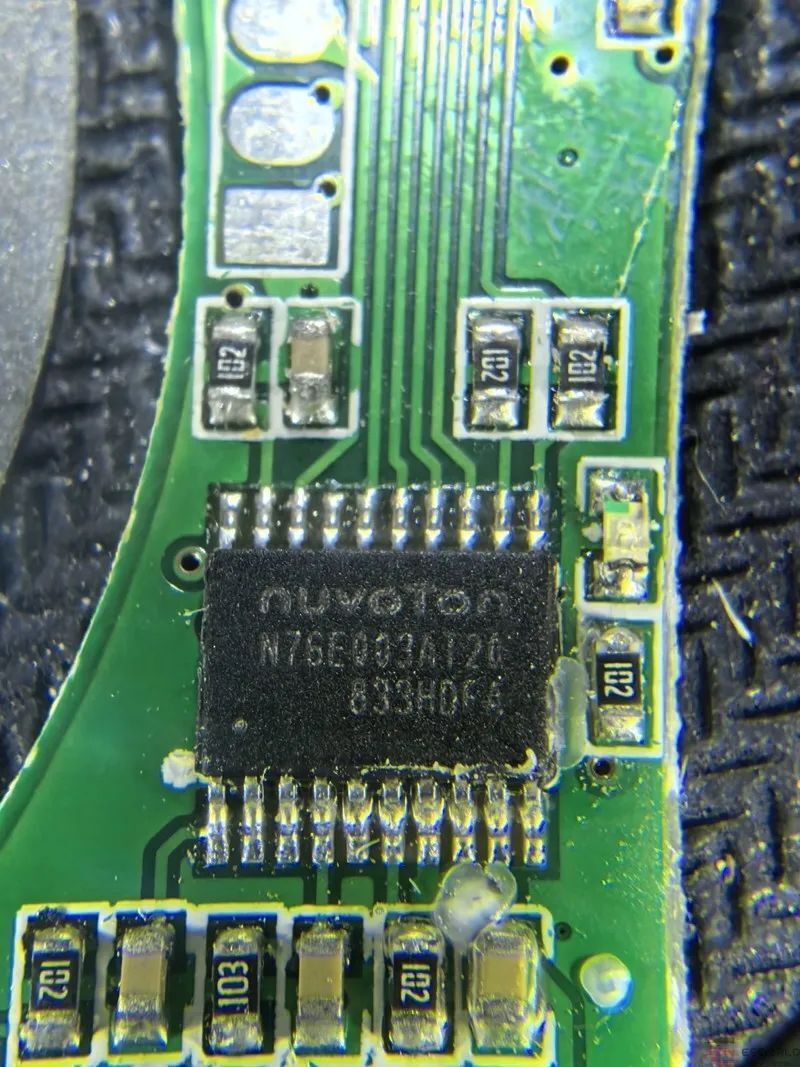

MCU 用的是新唐 N76E003AT20 是8位的51单片机。

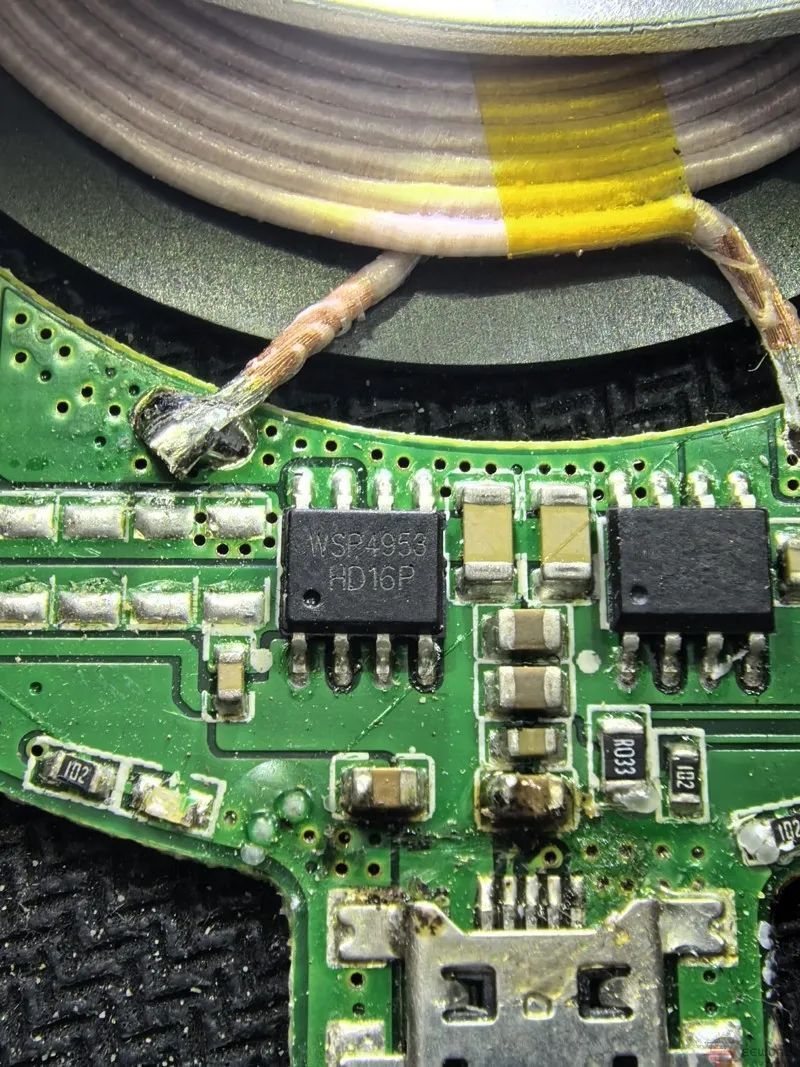

从USB 接口进来，是两个场效应管
WSP4882---一块片上有两个N沟道
WSP4953---一块片上有两个P沟道

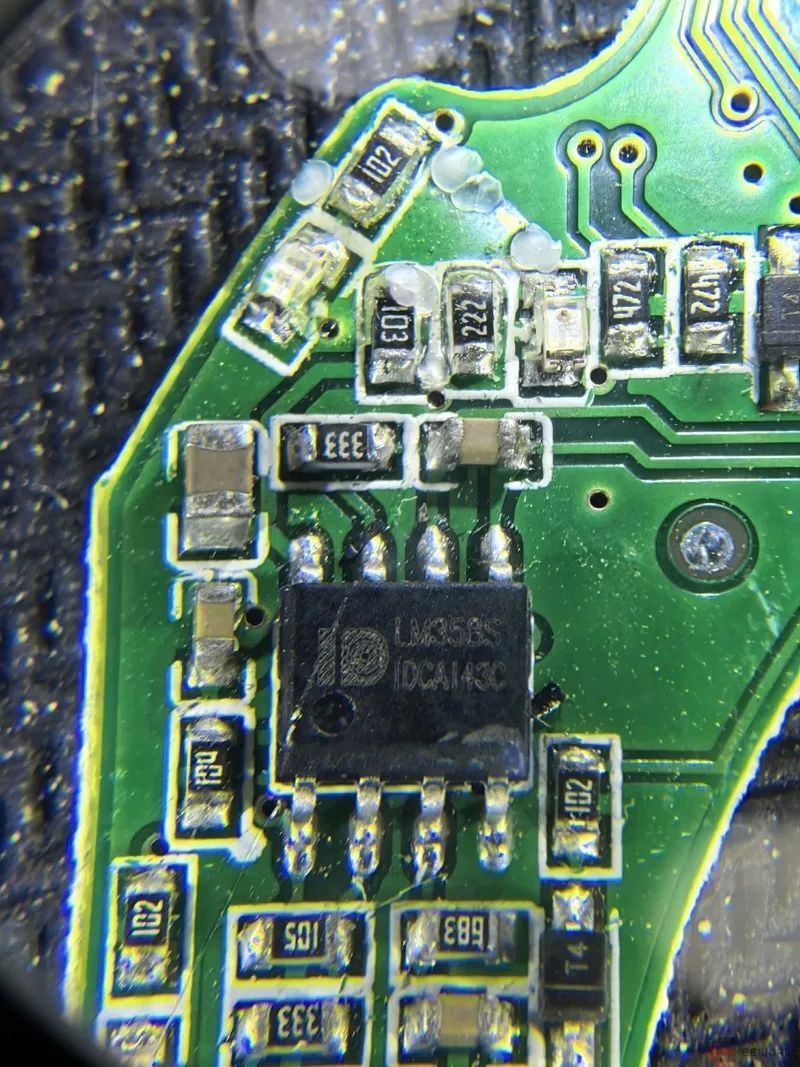

运算放大器LM358S （英锐芯）

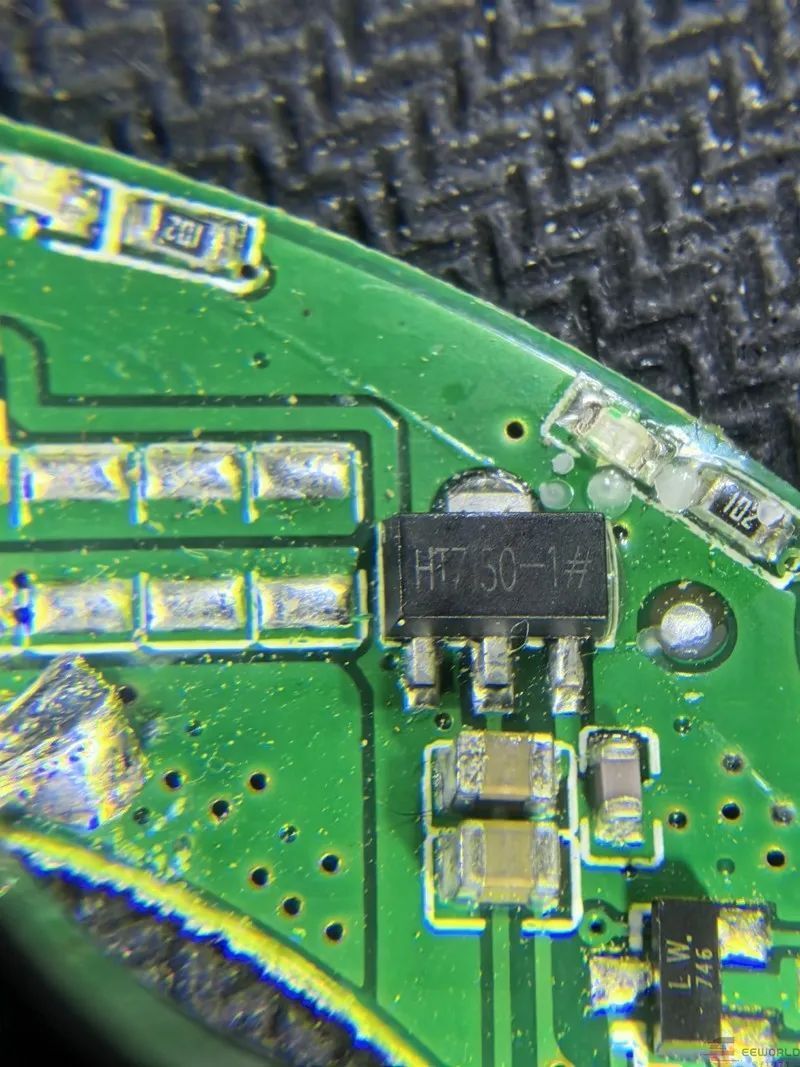

友台半导体 的一颗 LDO线型稳压器

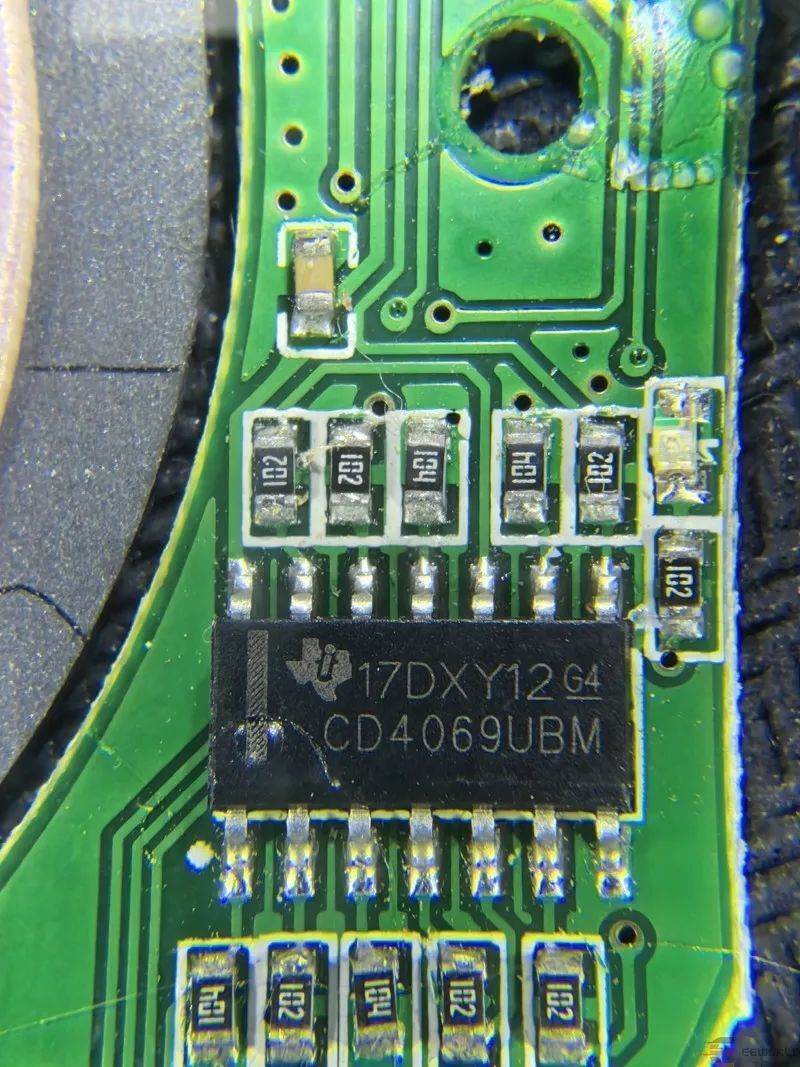

这是一颗 TI 的反相器

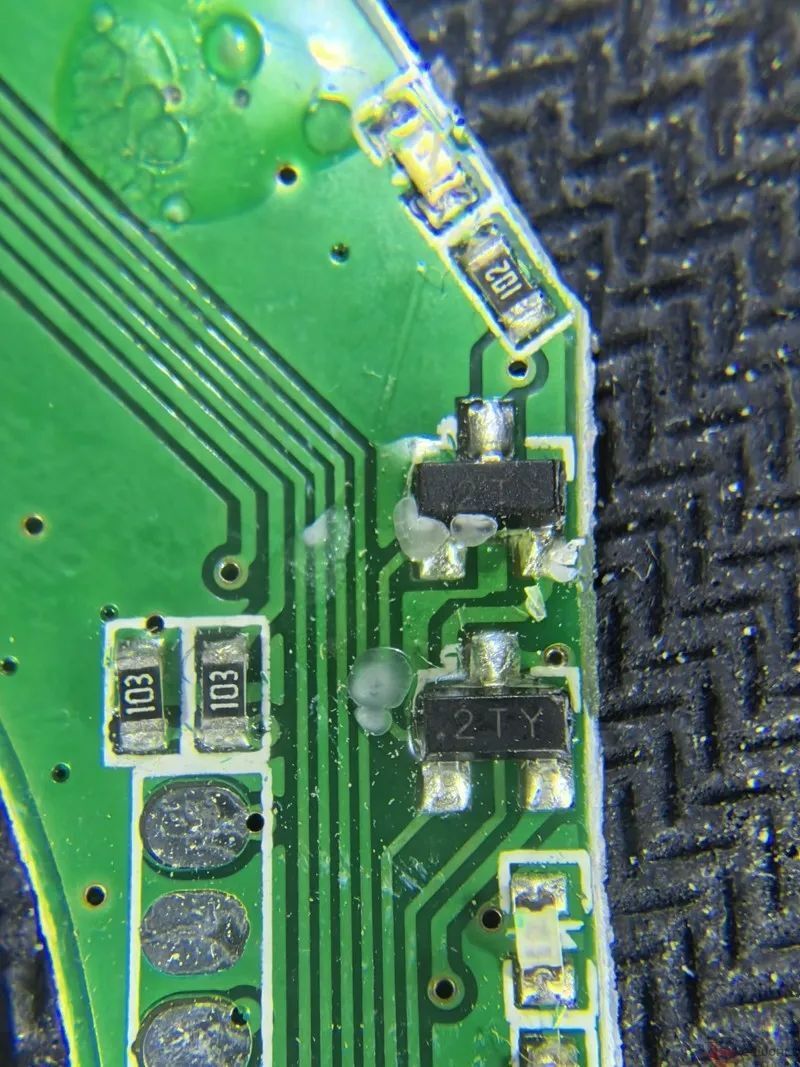

两个PNP S8550(2TY)的三极管，好像是三家宏嘉诚，在这里是控制管理充电指示灯。

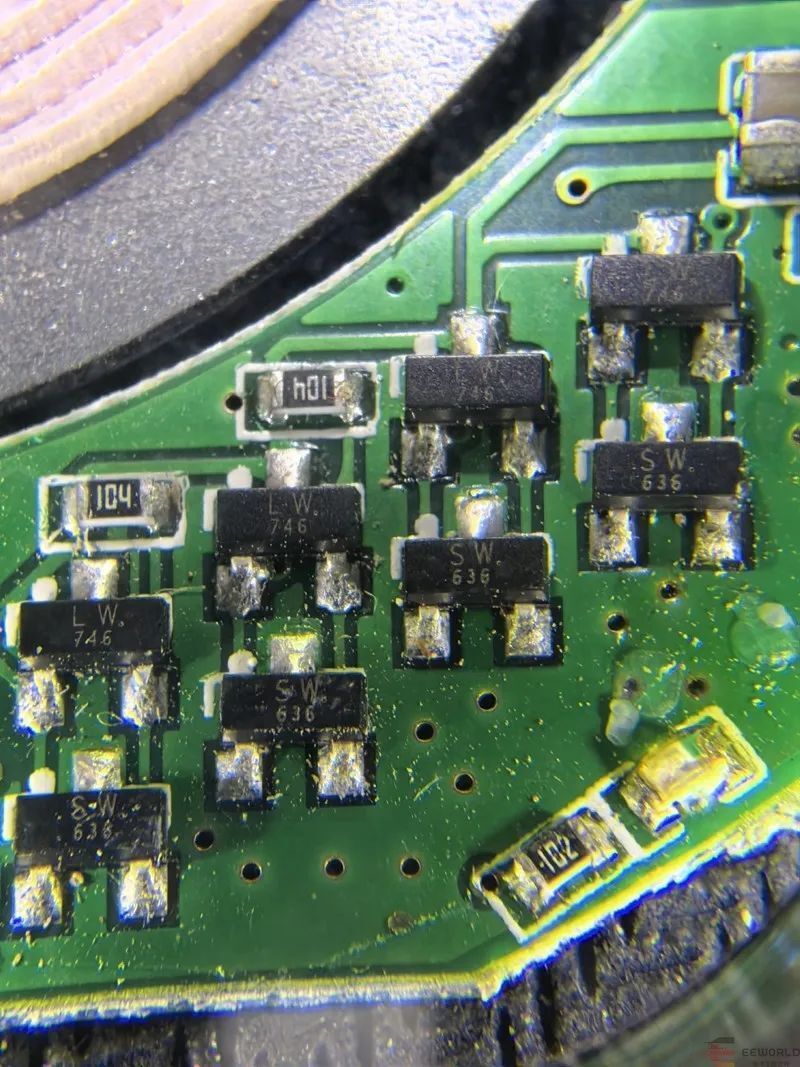

TMBT3904,LM（NPN）和\TMBT3906,LM（PNP）
每天只能在在孩子睡着后，用了大概一周多的时间，把原理图也整理出来。
目前只能是做到这些，还是不能定性的分析各个器件在原理图中的作用。

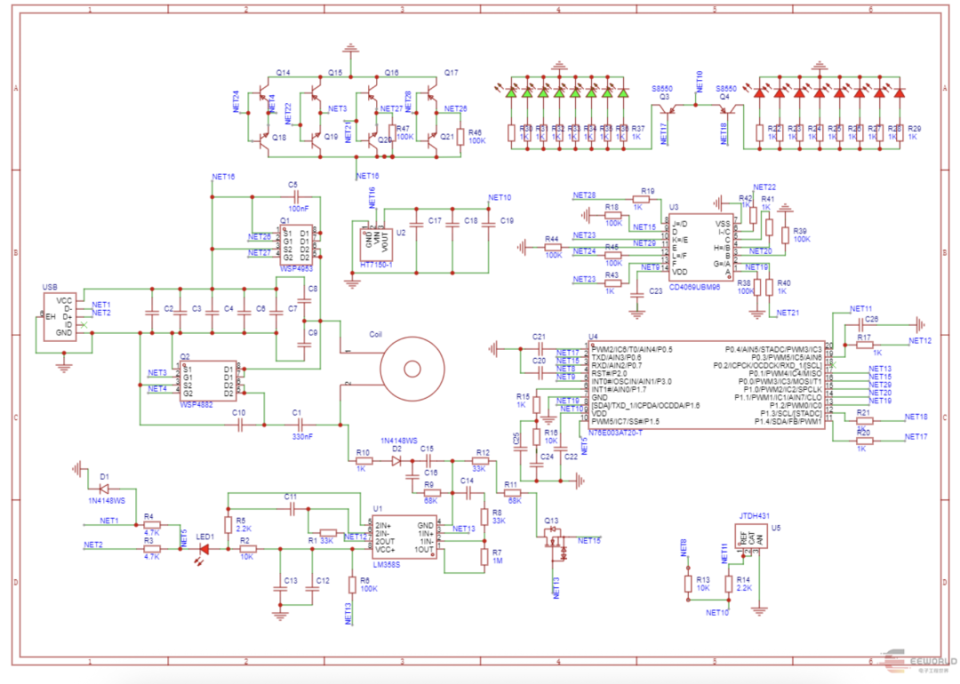

下面把原理图也贴上，可共交流学习。
