前言
充电头网拿到了安克推出的氮化镓桌面充Mix，这款桌面充具备两条伸缩线，支持100W PD快充和华为SCP快充，支持66W充电功率。伸缩线长度为70cm，采用专利技术，伸缩不卡顿，桌面更加简洁。桌面充侧面设有1C1A输出接口，USB-C口支持100W功率，机身背面设有两个新国标5孔插孔，支持2500W功率。
桌面充内部设有电涌保护电路，在出现雷击瞬时高压情况下，吸收浪涌，保护用电设备。快充电路内置氮化镓器件，提升转换效率并缩小体积。机身正面设有1.3寸液晶屏幕，支持输出功率，接口功率和温度显示。下面就带来安克这款Nano桌面充mix的拆解，一起看看内部的设计和用料。
安克氮化镓桌面充Mix开箱
包装盒正面印有蓝色ANKER品牌，下方印有充电器和无线充电器等产品标识。

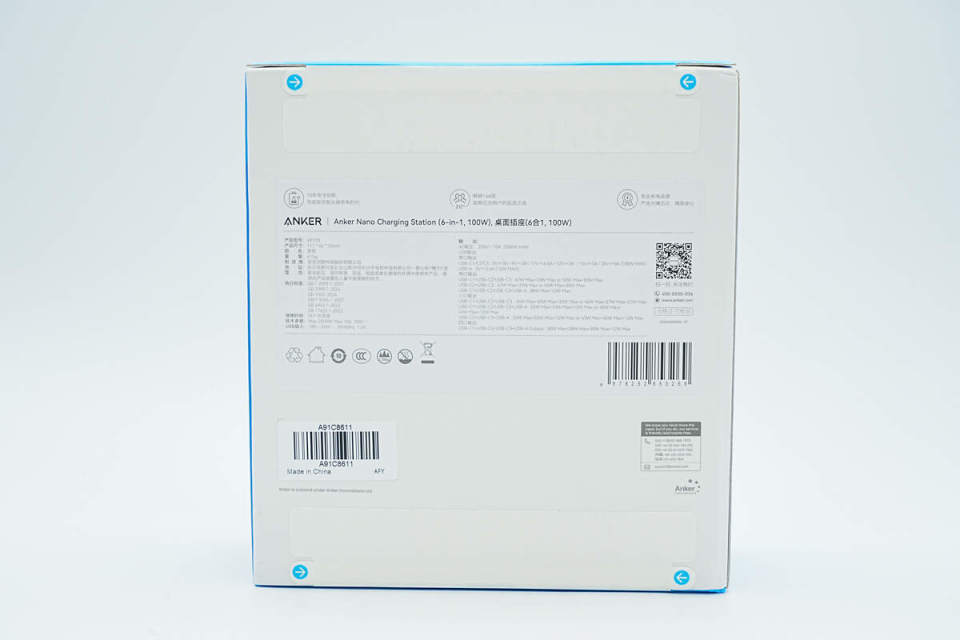

包装盒背面贴有产品详细信息贴纸。

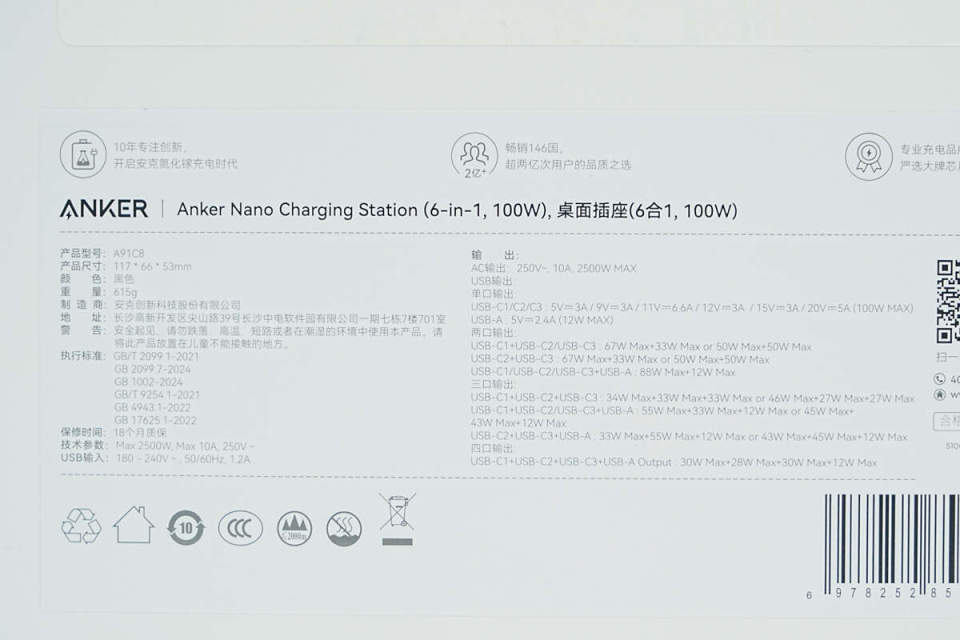

贴纸上印有产品详细参数信息，下面到产品实物展示环节再介绍。

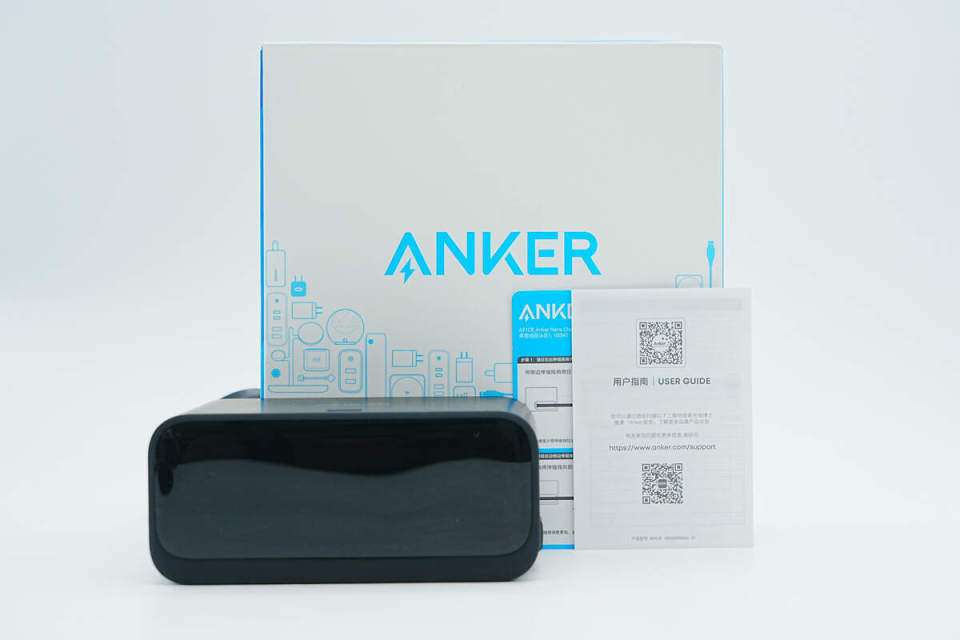

包装内含桌面充Mix主机和使用指南。
桌面充输入电源线为一体式设计，并通过扎带固定。

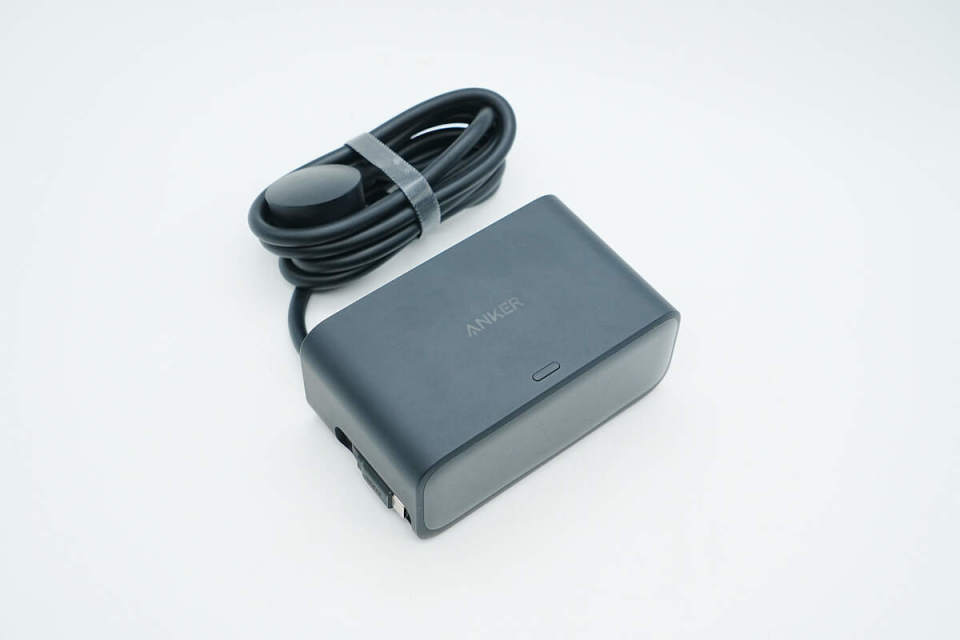

机身顶部印有ANKER品牌，下方设有功能按键。

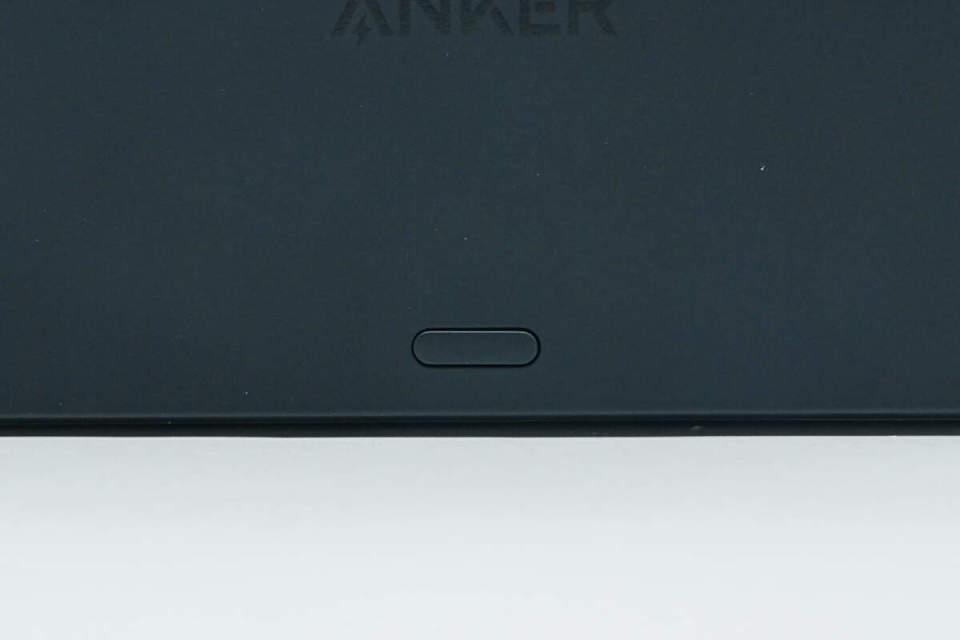

机身顶部功能按键特写。

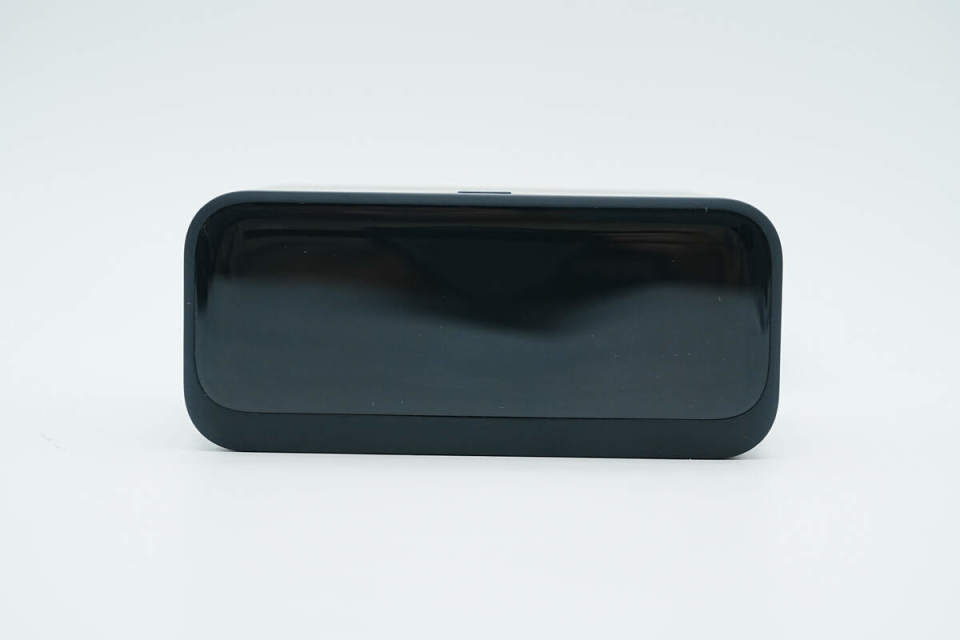

机身正面设有黑色面板，内部隐藏液晶屏幕。

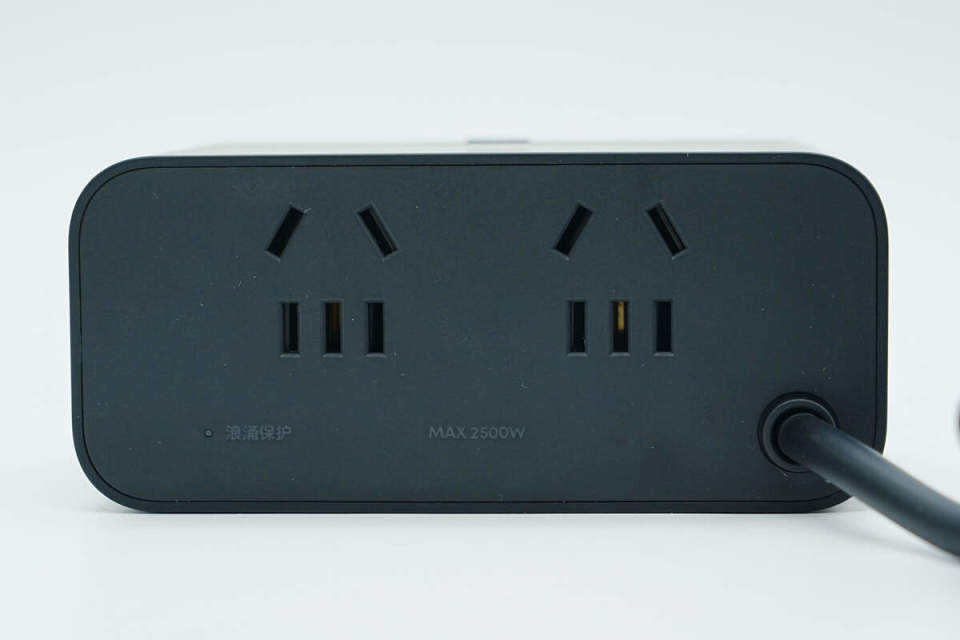

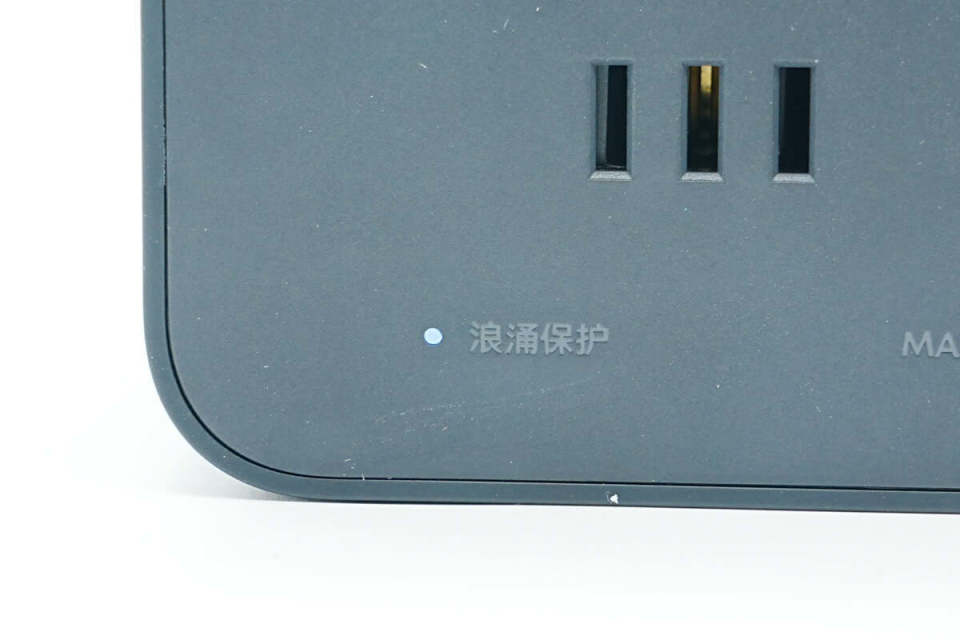

机身背面设有两个新国标五孔插孔，左下角设有浪涌保护指示灯。
接通电源，浪涌保护指示灯点亮，表示浪涌保护功能正常。

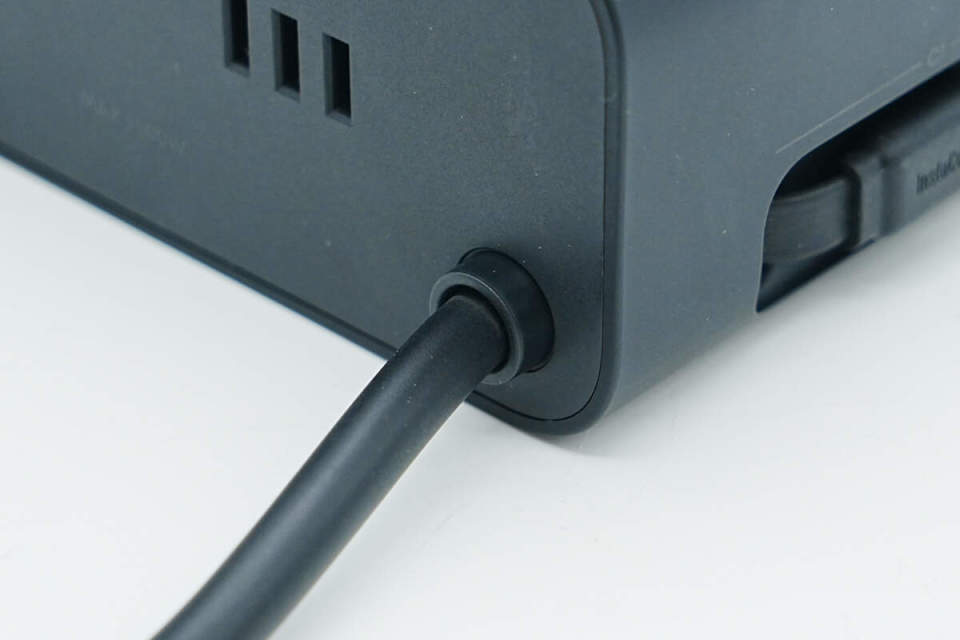

电源线与外壳交界处做了抗弯折保护设计。

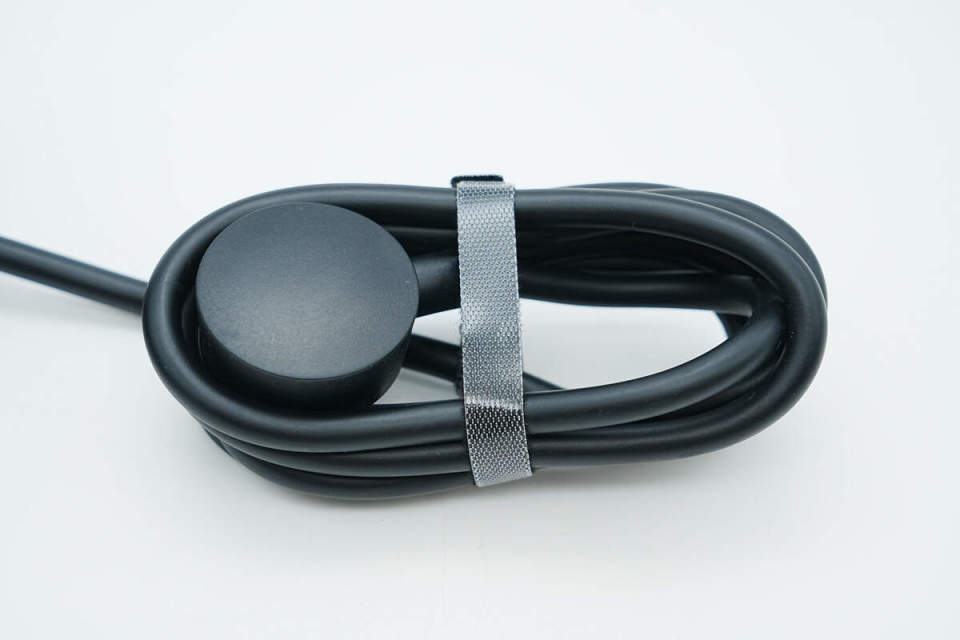

电源线使用魔术扎带捆绑。

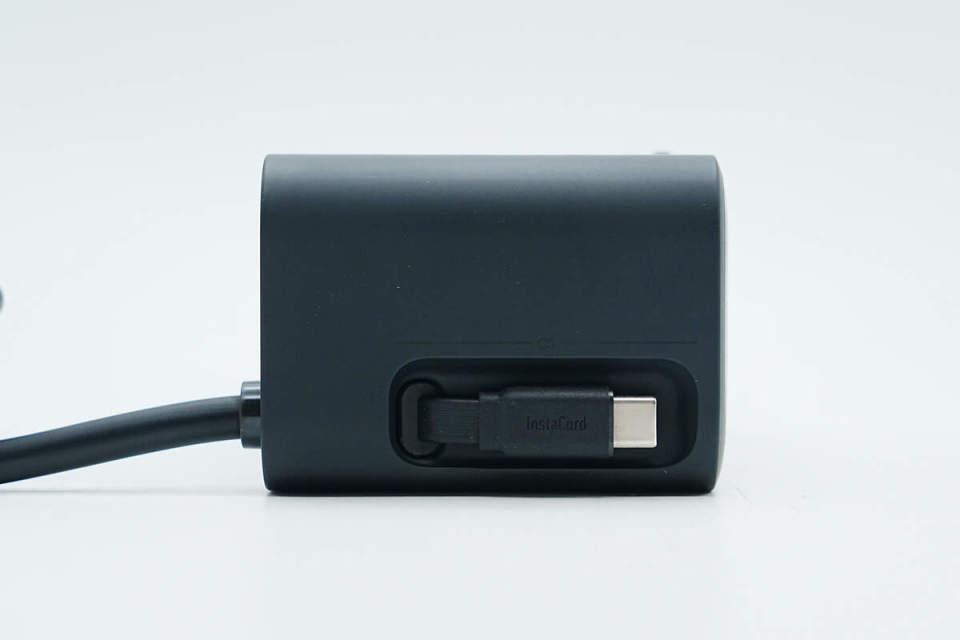

机身左侧设有伸缩线，印有C1字样。

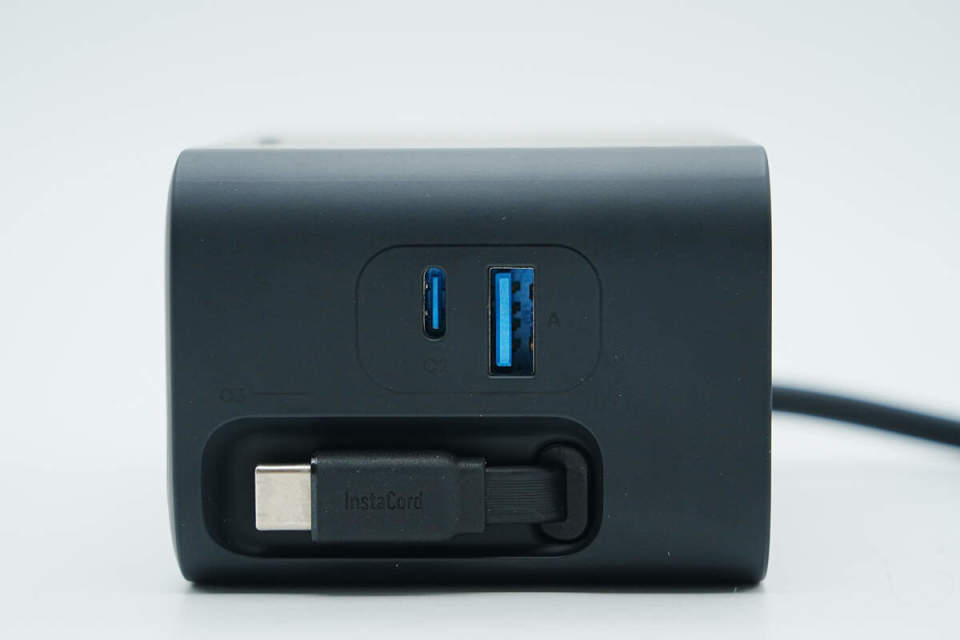

右侧伸缩线为C3，上方设有USB-C2和USB-A接口。
机身底部设有防滑胶垫，并印有产品信息。

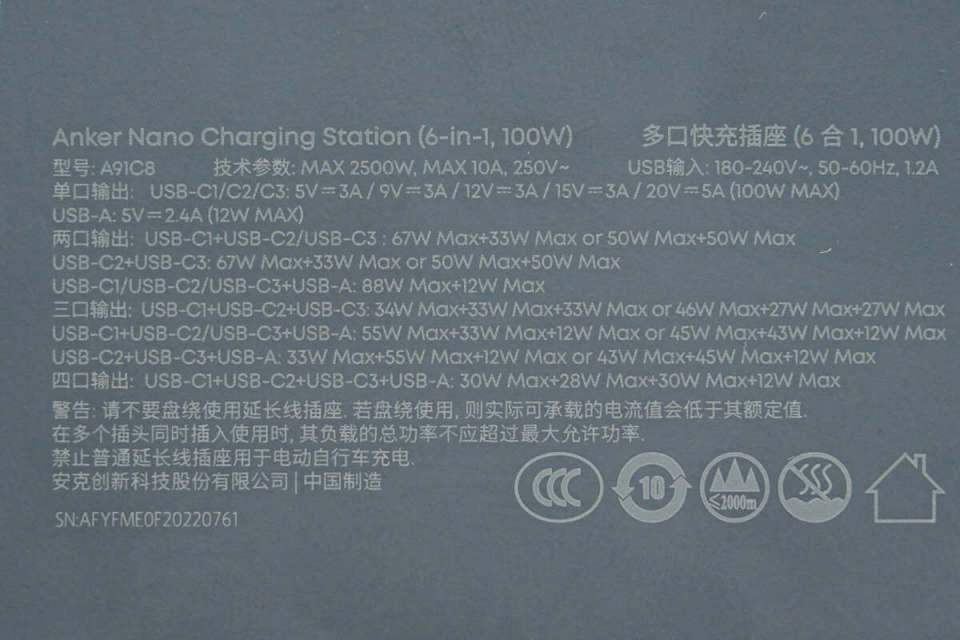

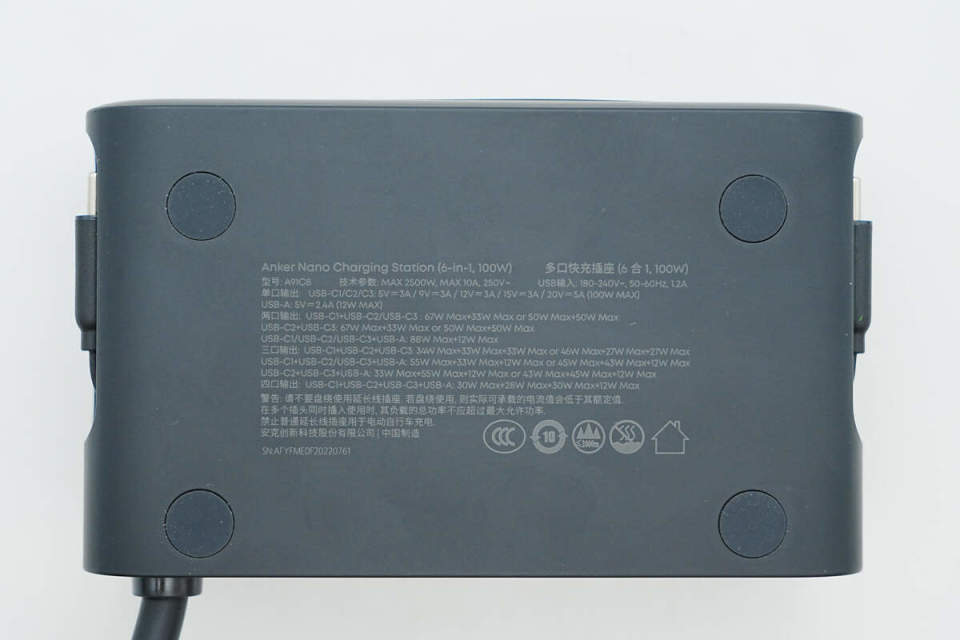

产品参数特写
型号：A91C8
技术参数：MAX 2500W，MAX 10A，250V~
单口输出：USB-C1/C2/C3：5V3A/9V3A/12V3A/15V3A/20V5A（100W MAX）
USB-A：5V2.4A（12W MAX）
两口输出：USB-C1+USB-C2/USB-C3：67W Max+33W Max or 50W Max+50W Max
USB-C2+USB-C3：67W Max+33W Max or 50W Max+50W Max
USB-C1/USB-C2/USB-C3+USB-A：88W Max+12W Max
三口输出：USB-C1+USB-C2+USB-C3：34W Max+33W Max+33W Max or 46W Max+27W Max+27W Max
USB-C1+USB-C2/USB-C3+USB-A：55W Max+33W Max+12W Max or 45W Max+43W Max+12W Max
USB-C2+USB-C3+USB-A：33W Max+55W Max+12W Max or 43W Max+45W Max+12W Max
四口输出：USB-C1+USB-C2+USB-C3+USB-A：30W Max+28W Max+30W Max+12W Max
安克创新科技股份有限公司
中国制造

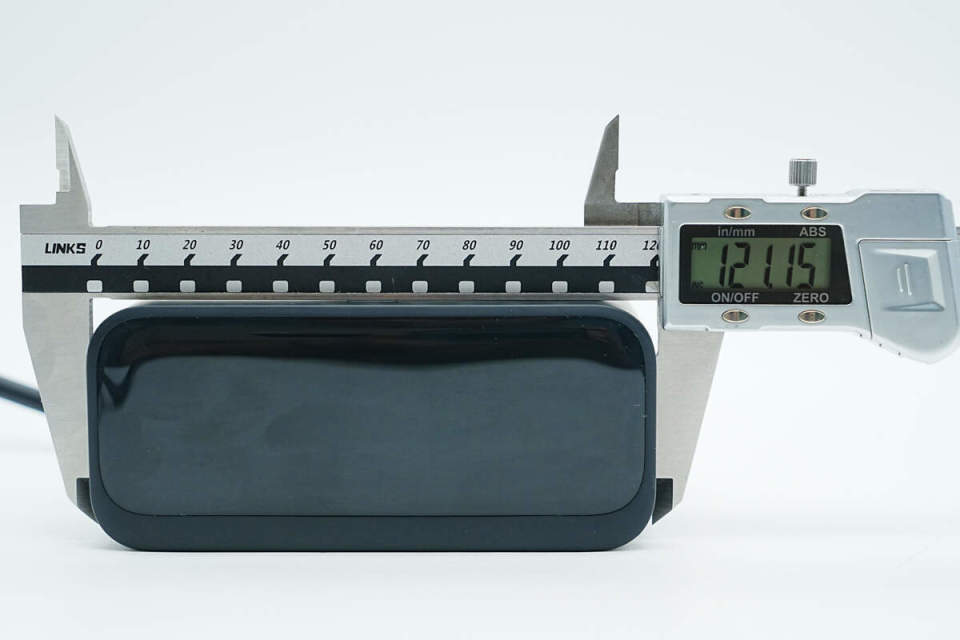

使用游标卡尺测得桌面充机身宽度约为121.2mm。

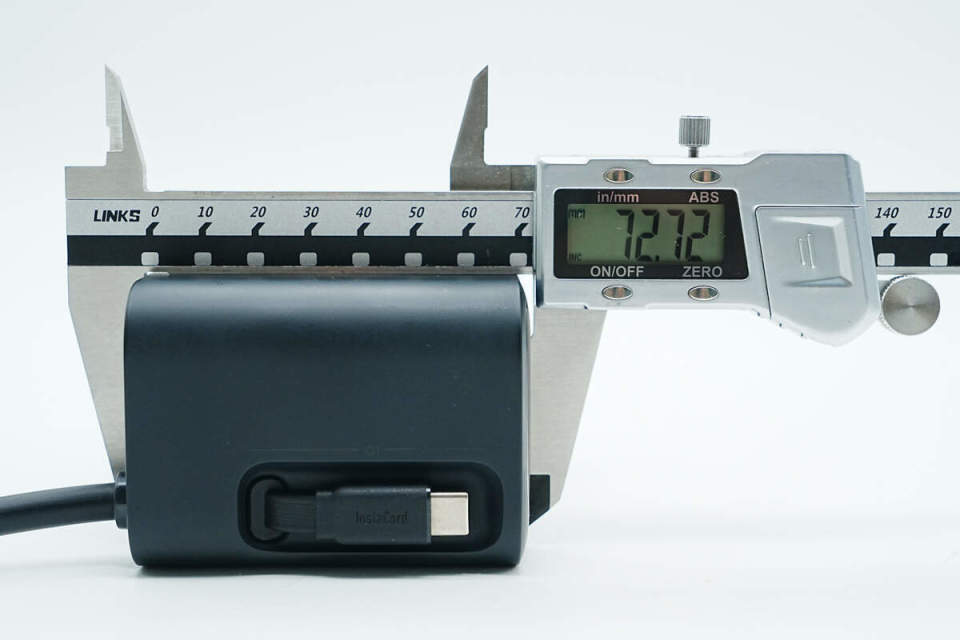

桌面充深度约为72.7mm。

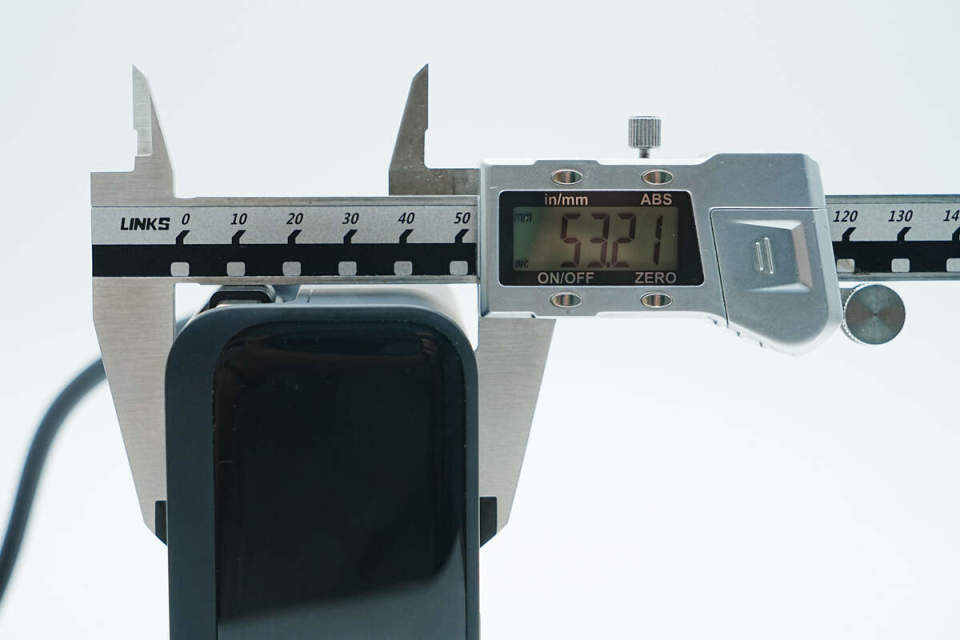

桌面充高度约为53.2mm。

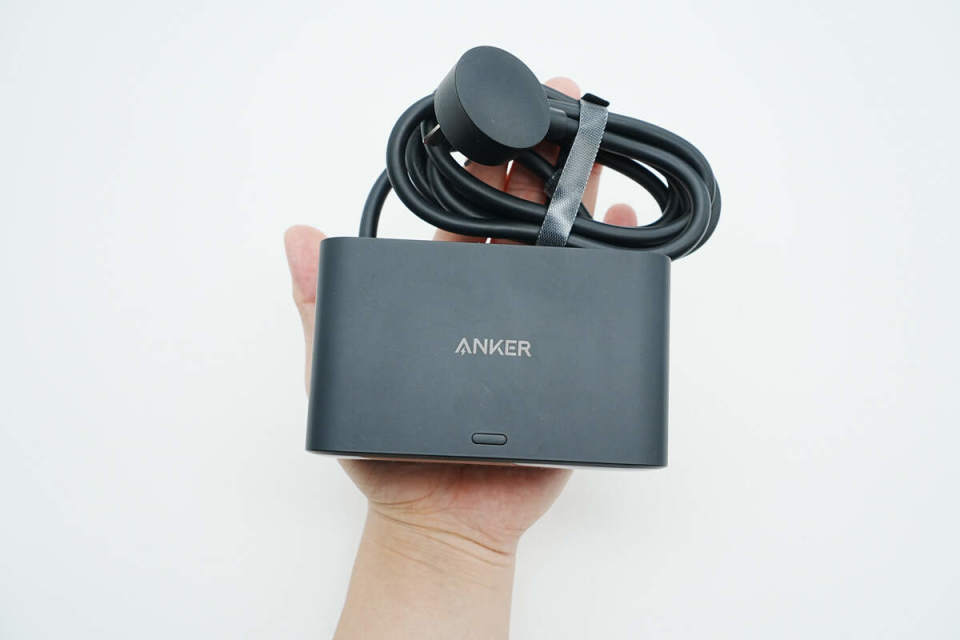

桌面充拿在手上的大小直观感受。
测得桌面充重量约为613g。

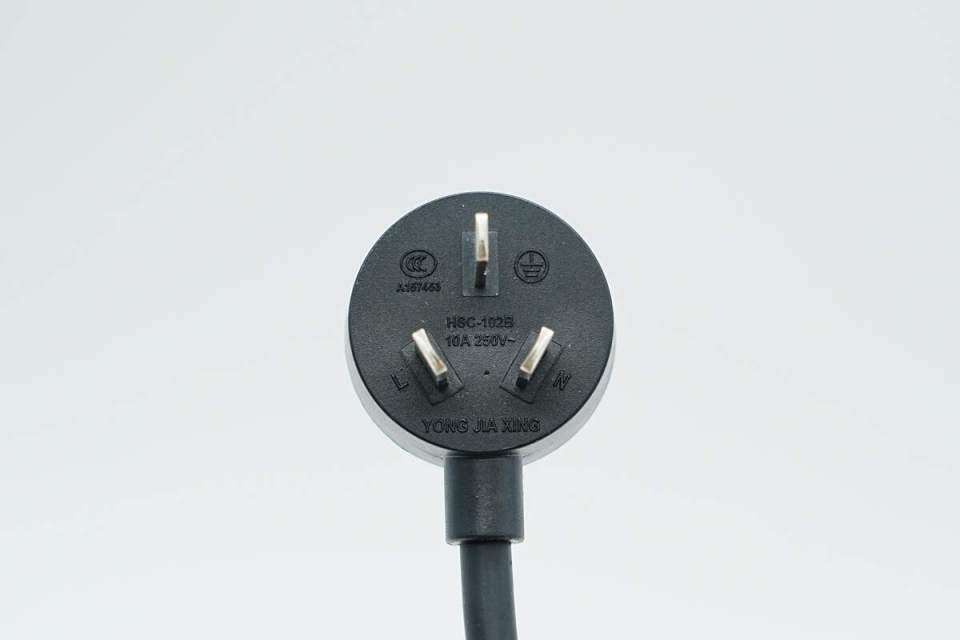

电源线为国标三脚插头。

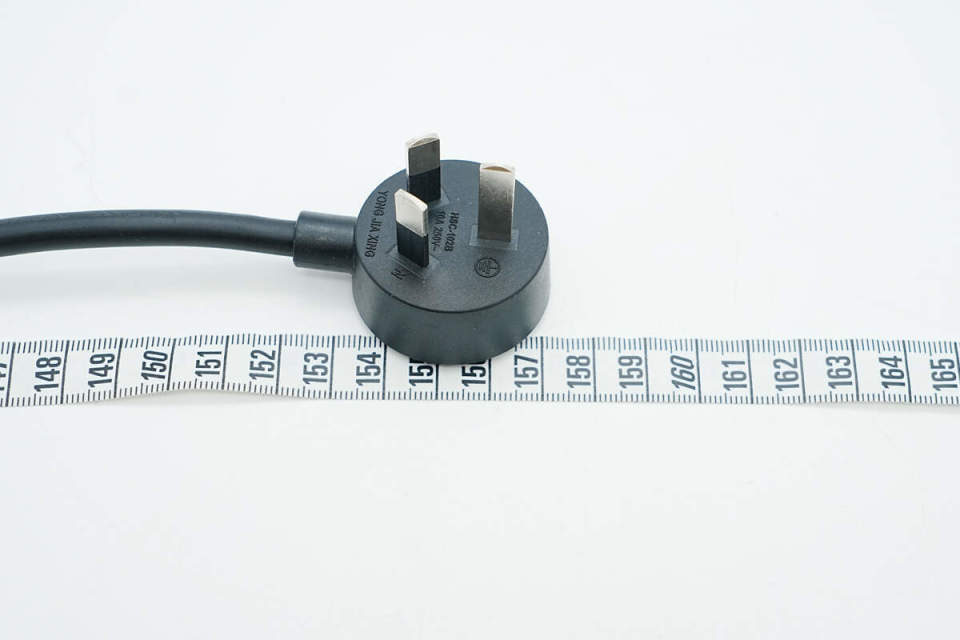

电源线长度约为157cm。

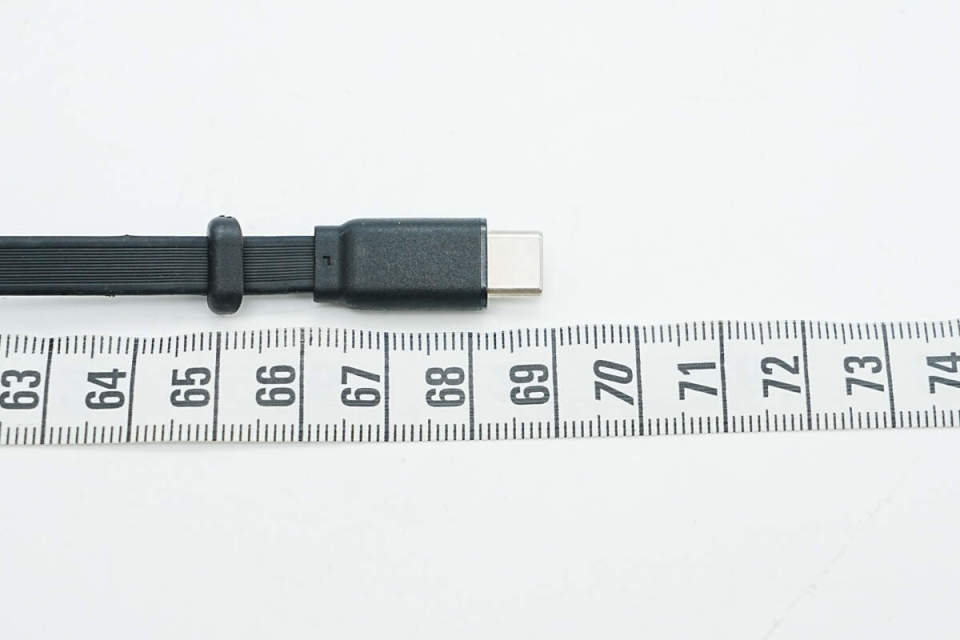

伸缩线长度约为69cm。

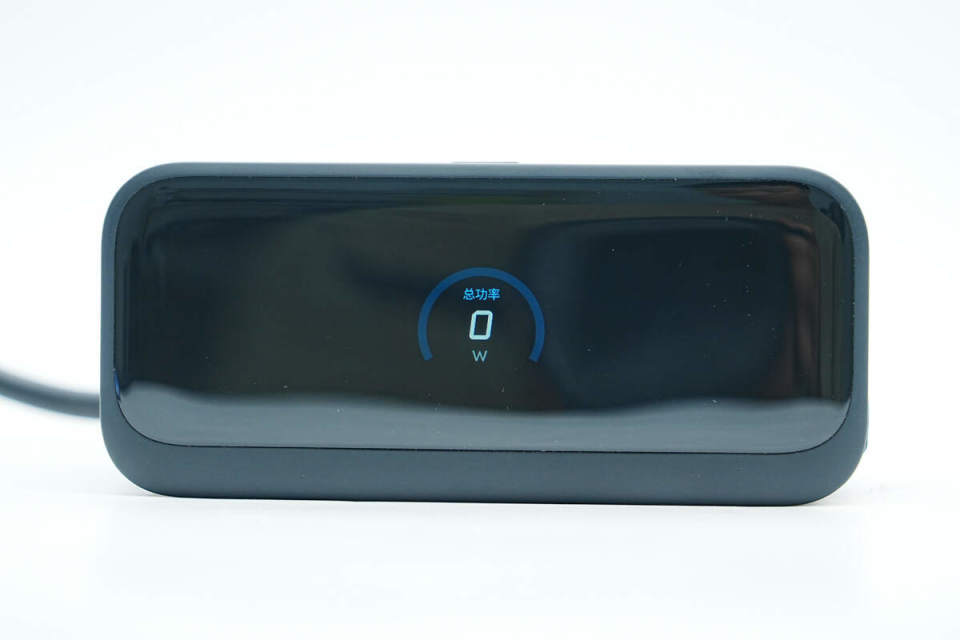

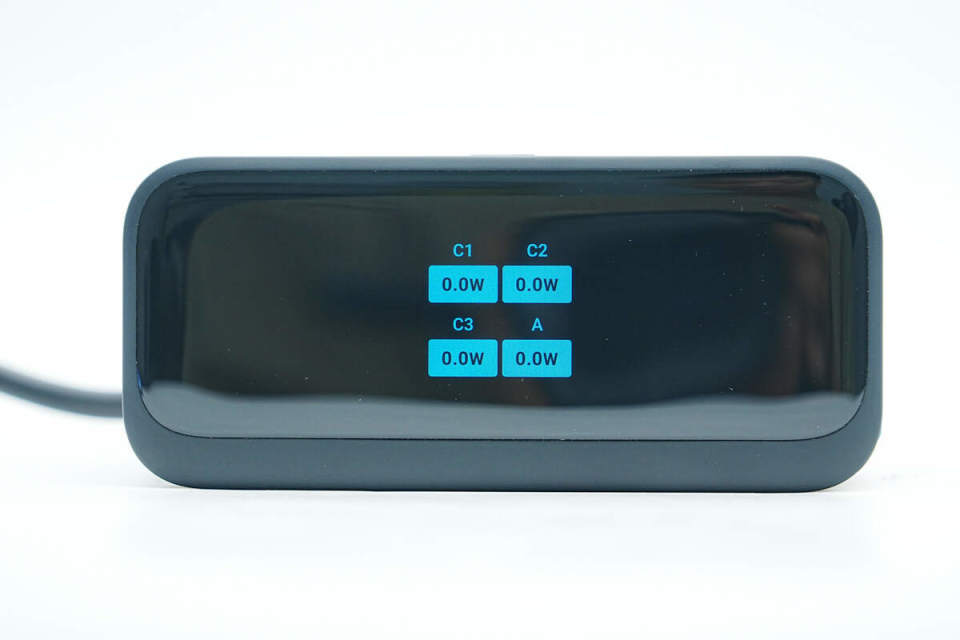

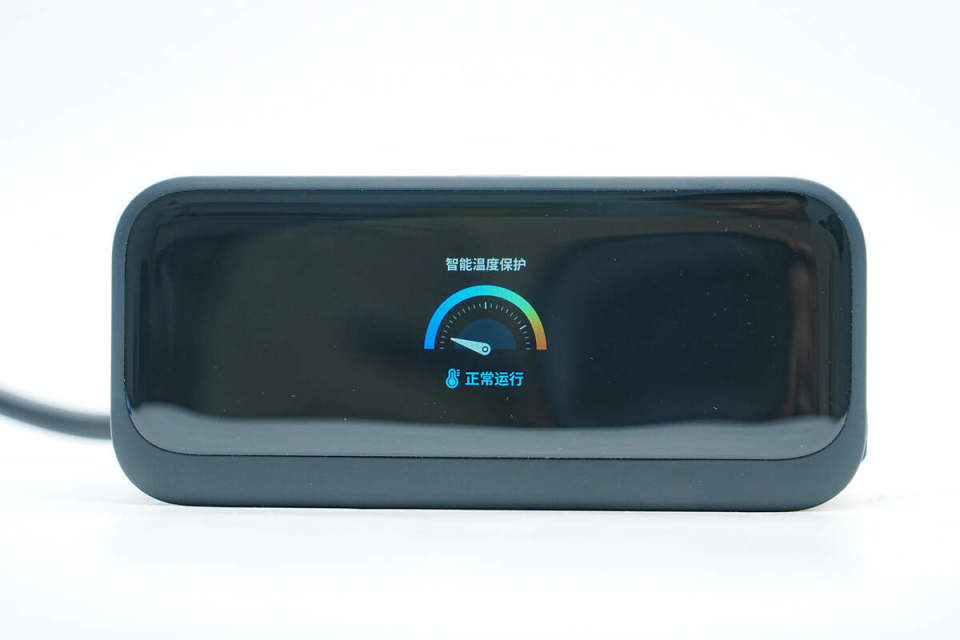

接通电源，桌面充屏幕显示总输出功率为0W。
按键切换显示各个接口的输出功率。
按键切换显示桌面充内部温度。

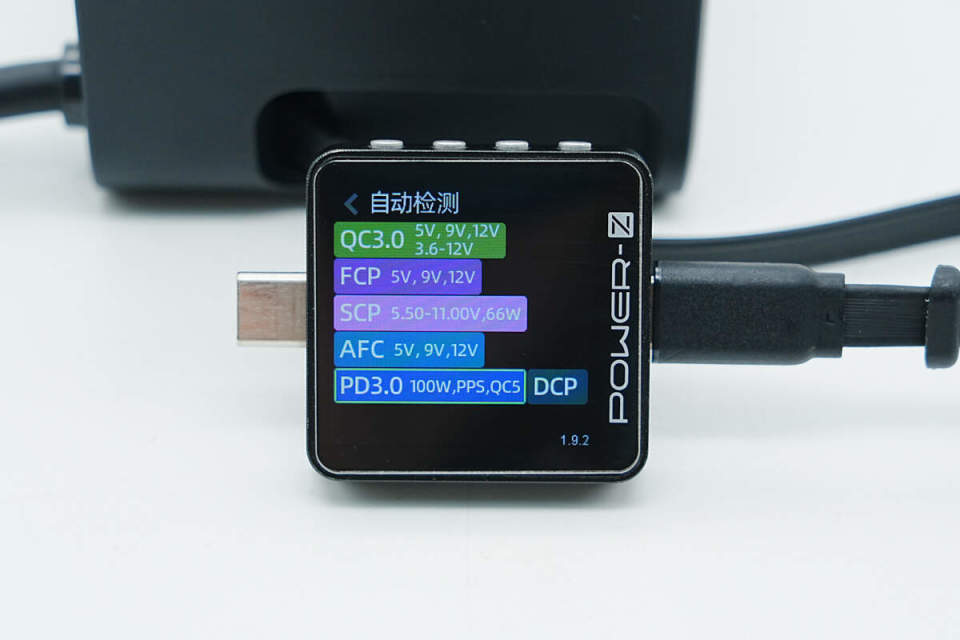

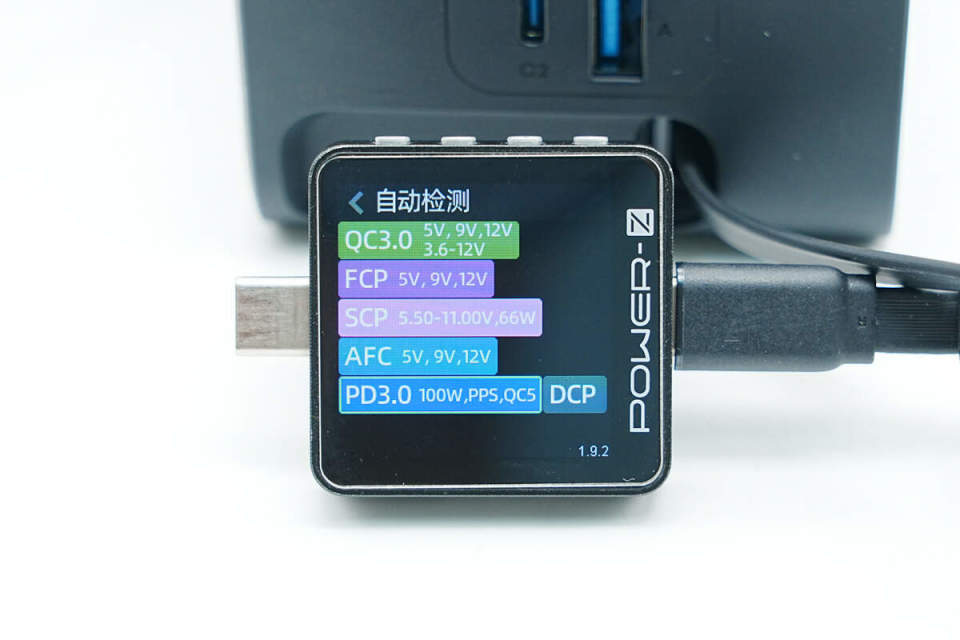

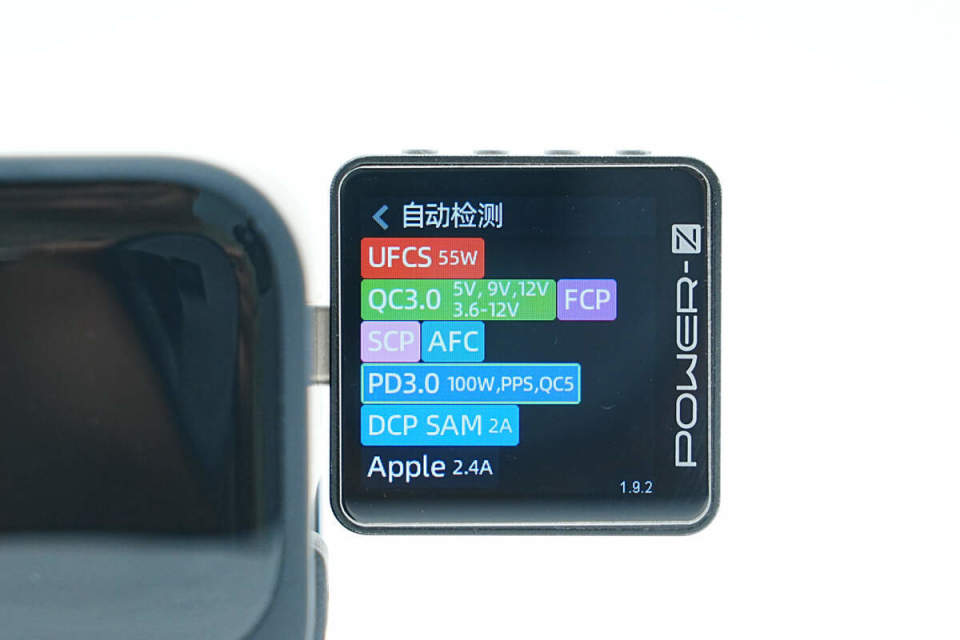

使用ChargerLAB POWER-Z KM003C测得USB-C1伸缩线支持QC3.0、FCP、SCP、AFC、PD3.0、PPS、QC5、DCP充电协议。
PDO报文显示USB-C1伸缩线具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-16V5A、4.5-21V5A两组PPS电压档位。

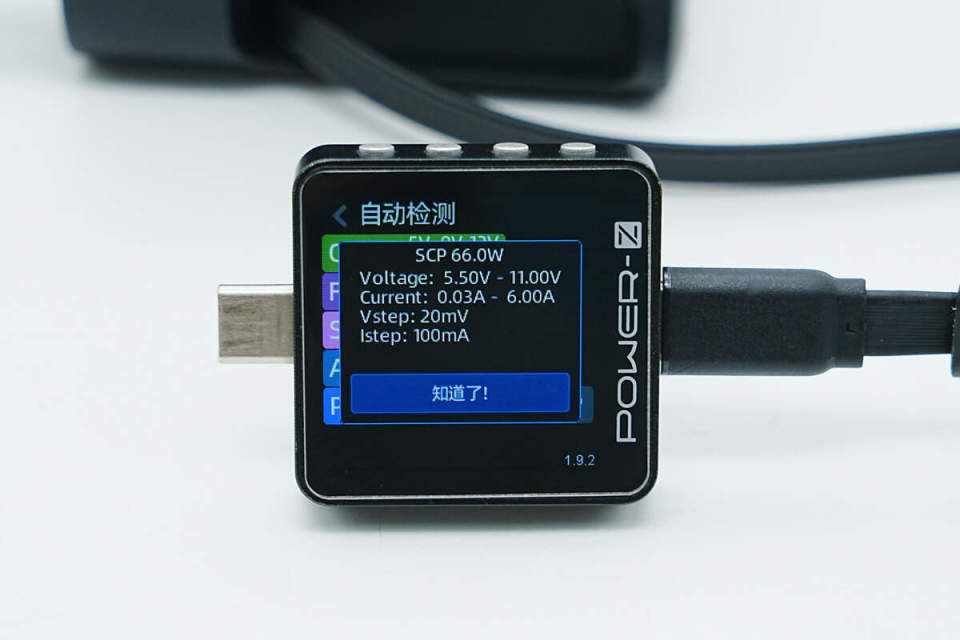

USB-C1伸缩线支持华为66W SCP快充，支持5.5-11V电压档位和0.03A-6A电流档位，电压步进20mV，电流步进100mA。
USB-C2接口支持UFCS、QC3.0、FCP、SCP、AFC、PD3.0、PPS、QC5、DCP、SAM 2A、Apple 2.4A充电协议。

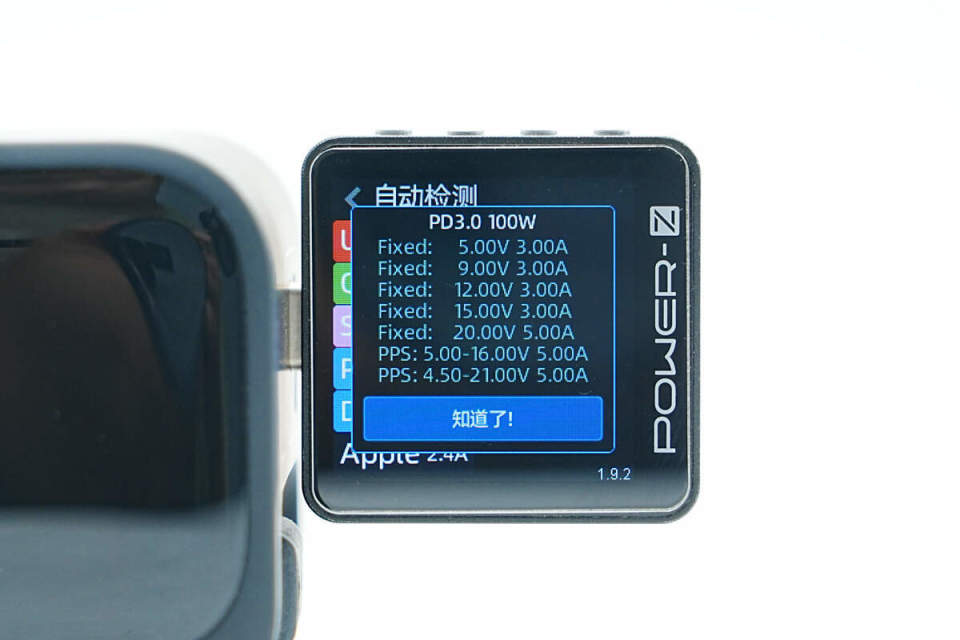

PDO报文显示USB-C2接口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-16V5A、4.5-21V5A两组PPS电压档位。

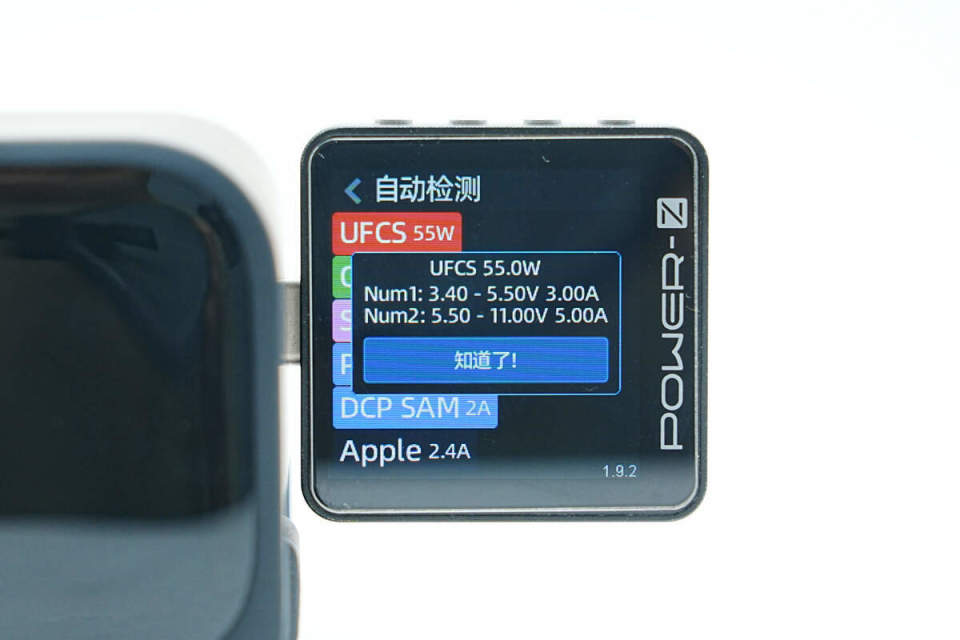

UFCS融合快充具备3.4-5.5V 3A、5.5-11V 5A两组电压档位。
USB-C3伸缩线支持的协议与USB-C1完全相同，节省篇幅不再赘述。

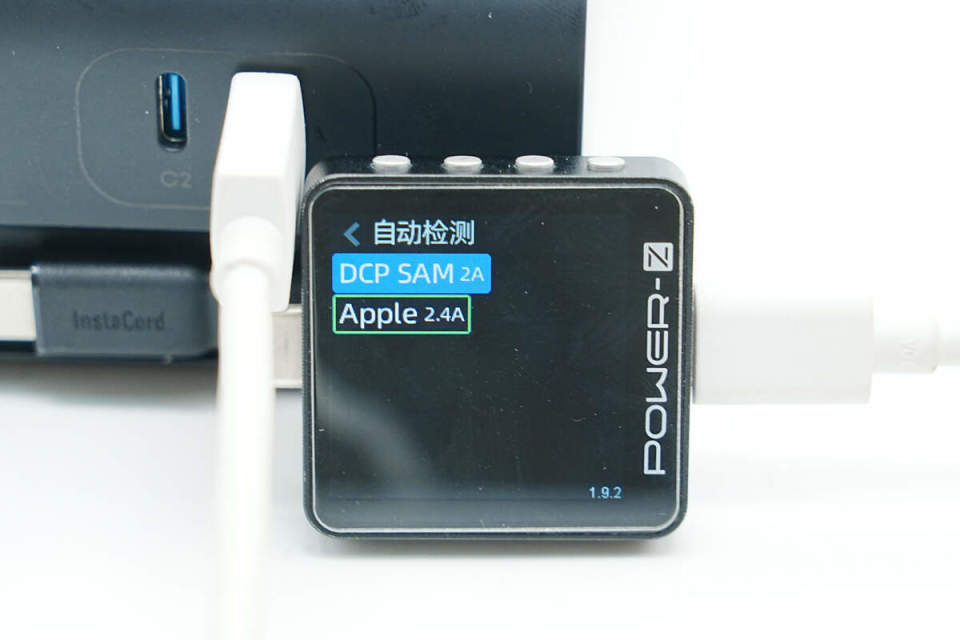

USB-A接口支持DCP、SAM 2A、Apple 2.4A充电协议。

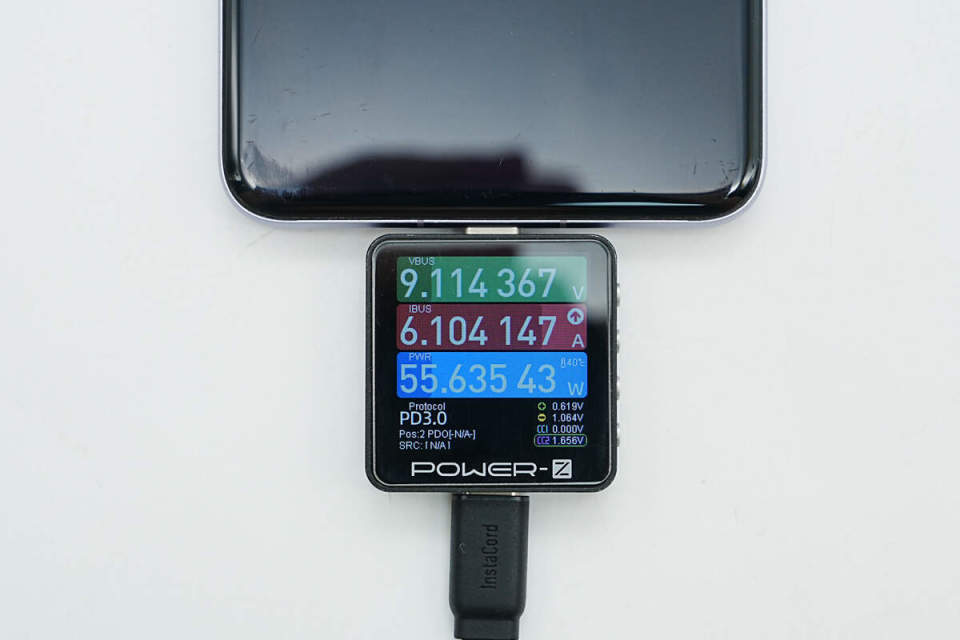

使用伸缩线为华为Mate 60 Pro充电，测得输入电压为9.11V，输入电流为6.1A，充电功率约为55.6W，成功开启超级快充。

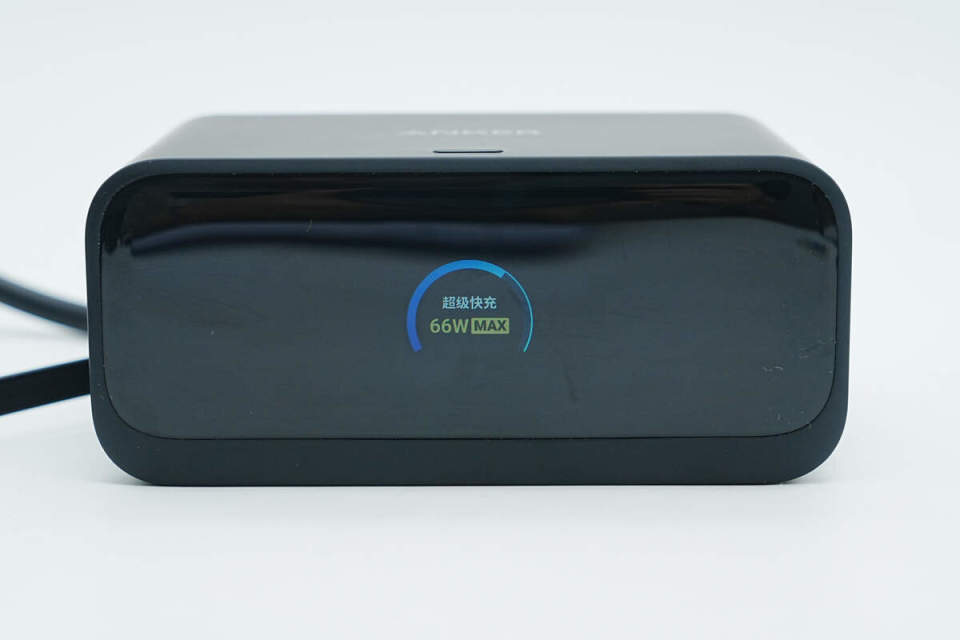

桌面充同步显示超级快充图标。
安克氮化镓桌面充Mix拆解
看完了安克这款桌面充的开箱和外观展示，下面就进行拆解，一起看看内部的方案和用料。

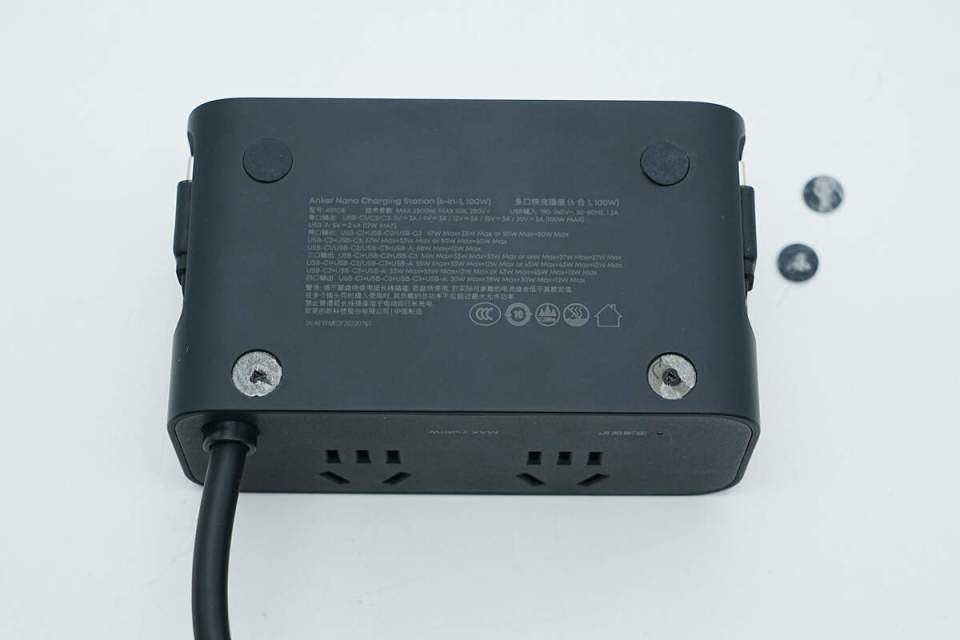

首先撕下机身底部的防滑脚垫，内部设有固定螺丝。

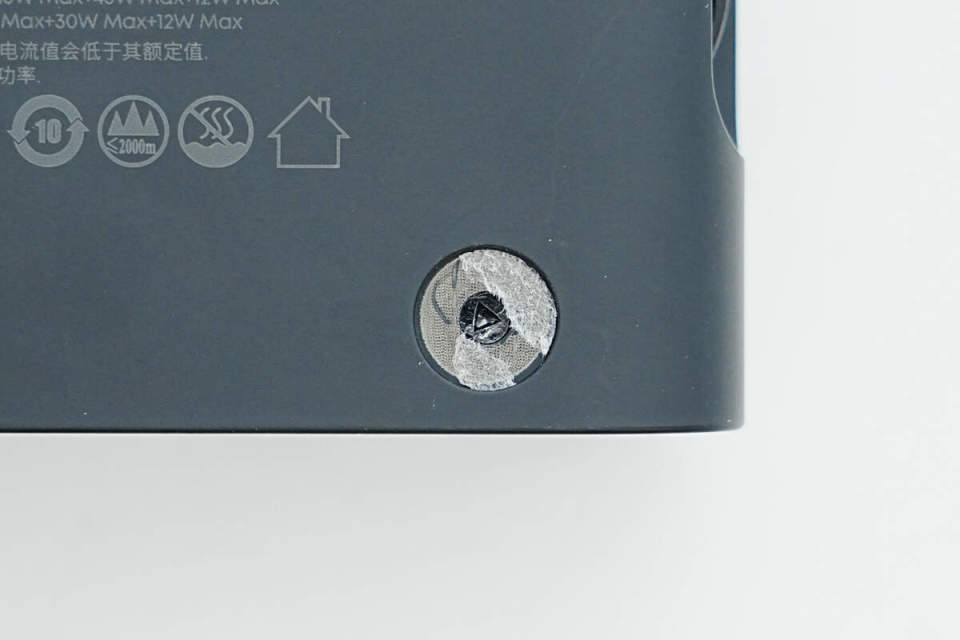

固定螺丝为三角防拆螺丝。

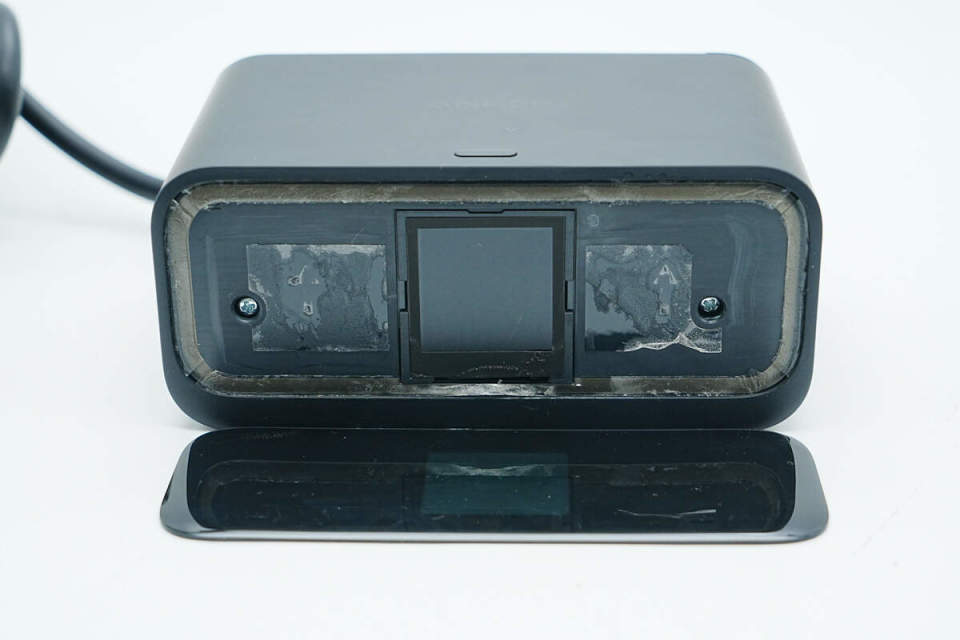

面板使用双面胶固定，内部壳体使用螺丝固定。

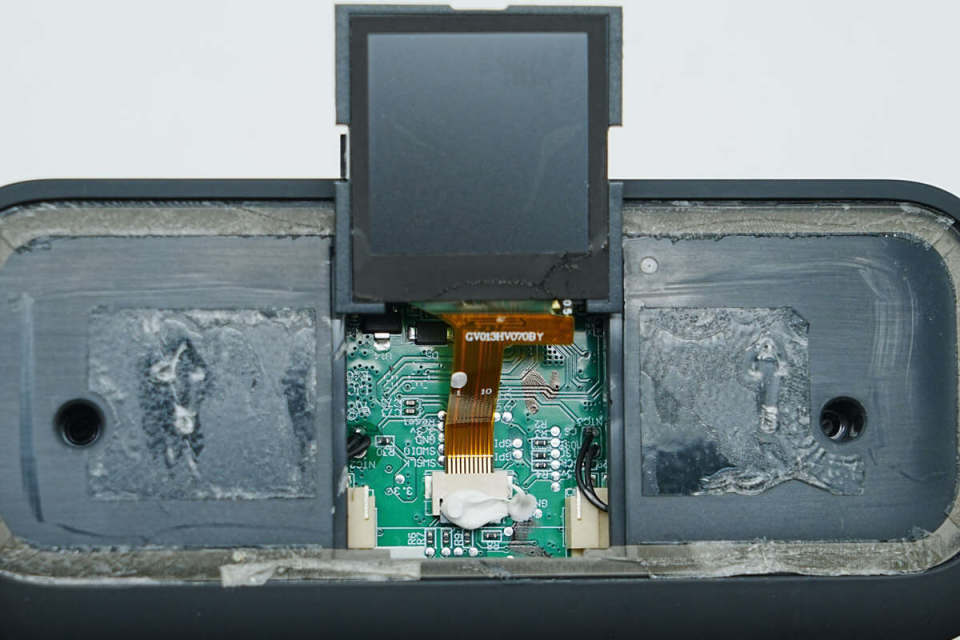

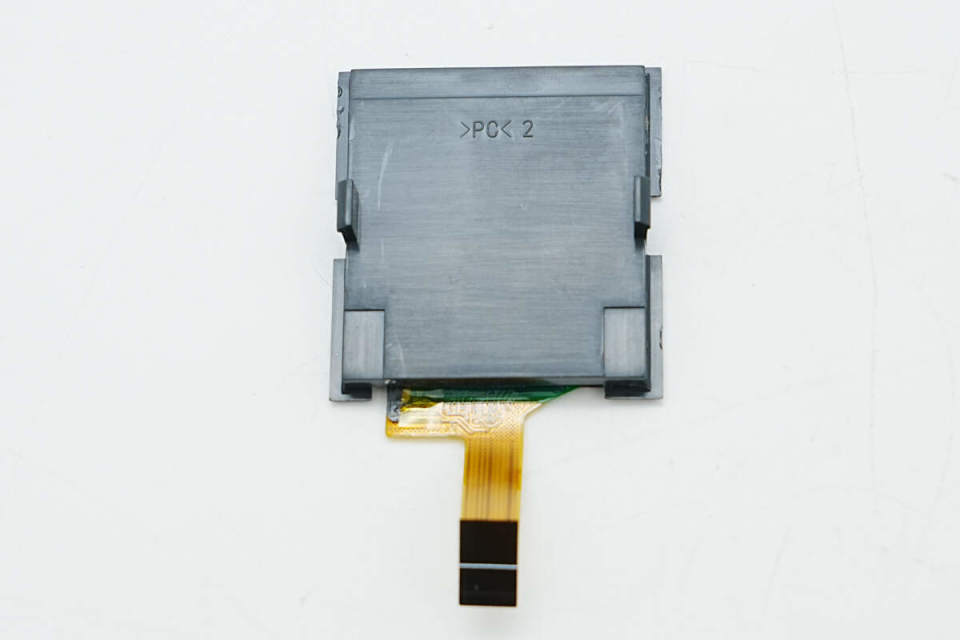

液晶屏幕通过排线连接。

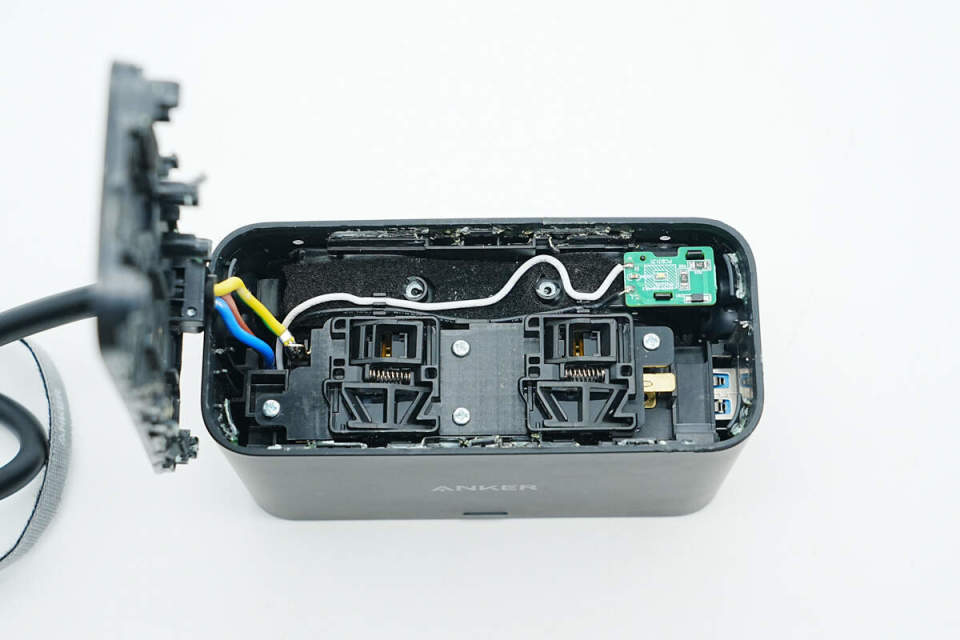

撬开机身背面盖板，通过卡扣和胶水固定，插座模块通过螺丝与壳体固定。

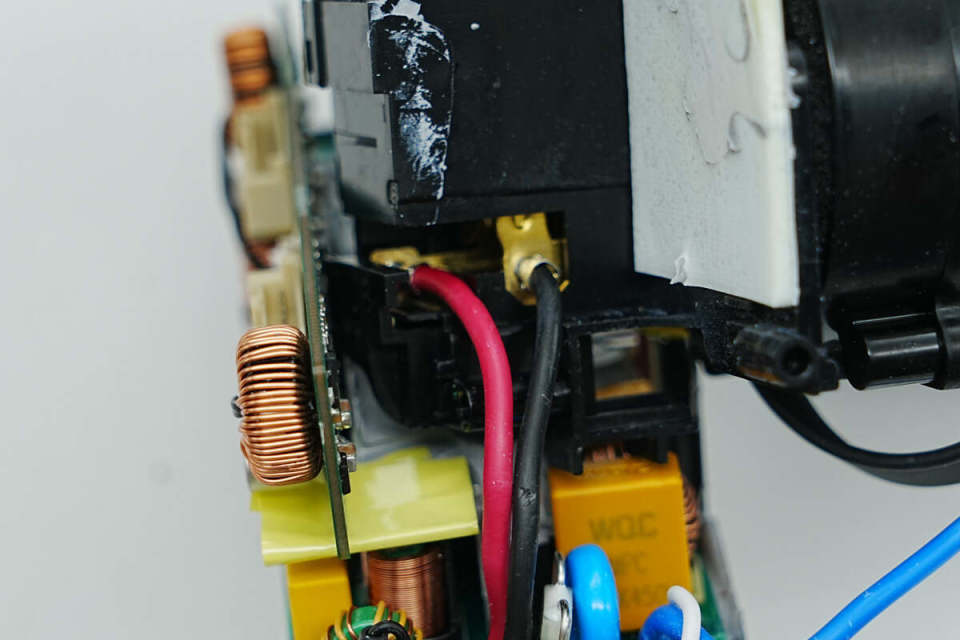

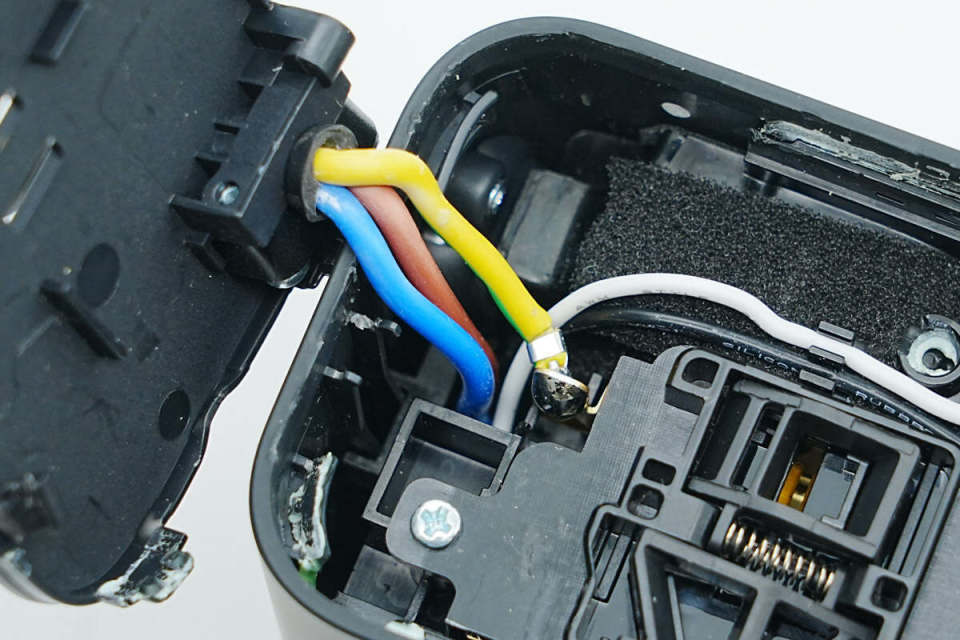

交流输入导线通过焊接连接。

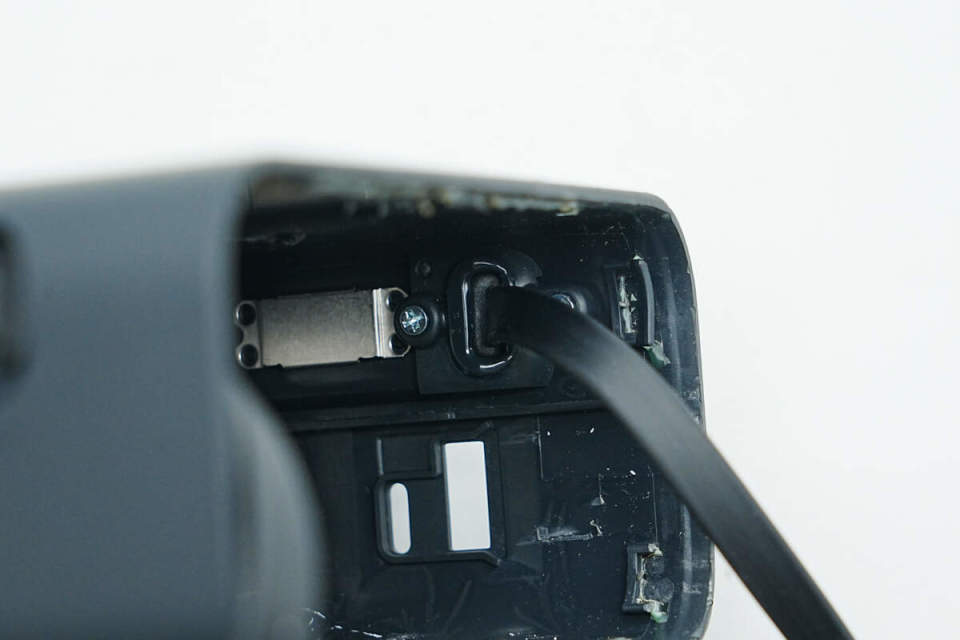

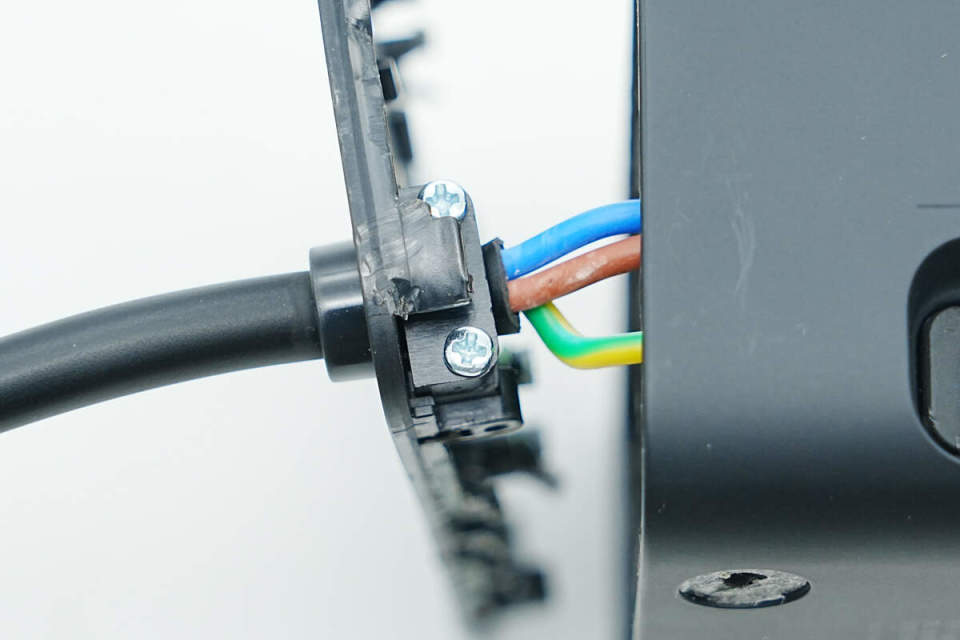

导线设有螺丝压板进行固定。

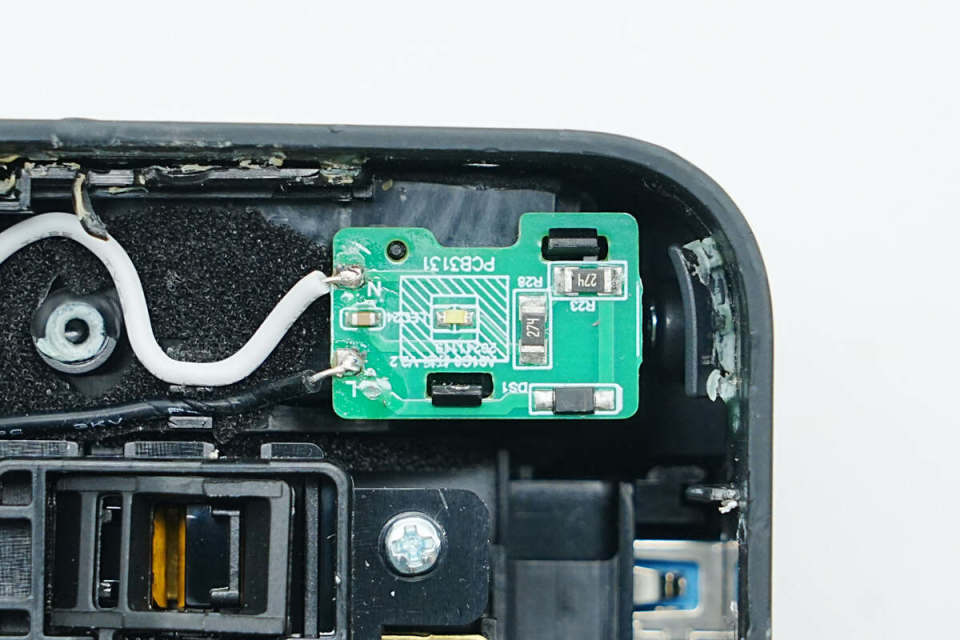

另一端设有浪涌防护指示灯小板。

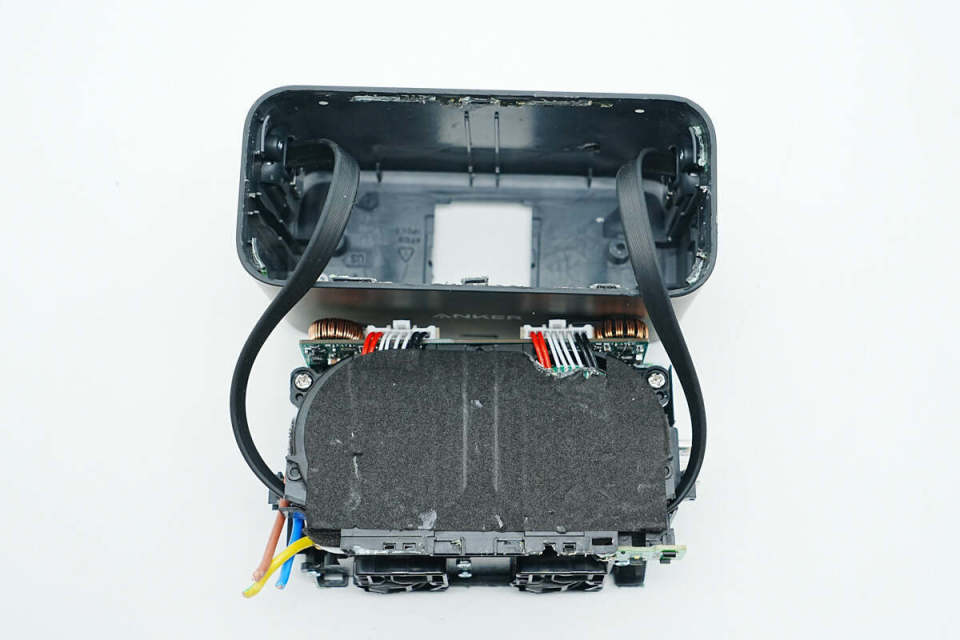

从壳体内部取出机芯。
伸缩线通过螺丝卡扣固定在壳体上。
伸缩线模块通过插接件连接到PCBA模块。
伸缩线模块插接件特写。
导线焊接连接到插座铜条。
断开连接导线，分离插座和伸缩线模块与PCBA模块的连接，PCBA模块内部打胶填充加强散热。
输出侧也填充导热胶加强散热。
PCBA模块背面设有散热片，通过黑色麦拉片绝缘。

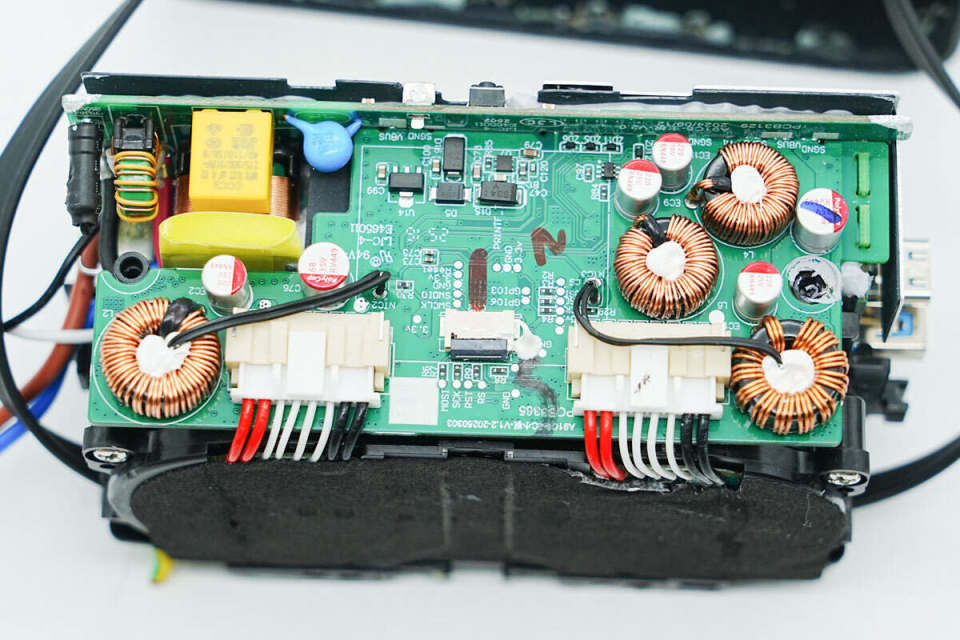

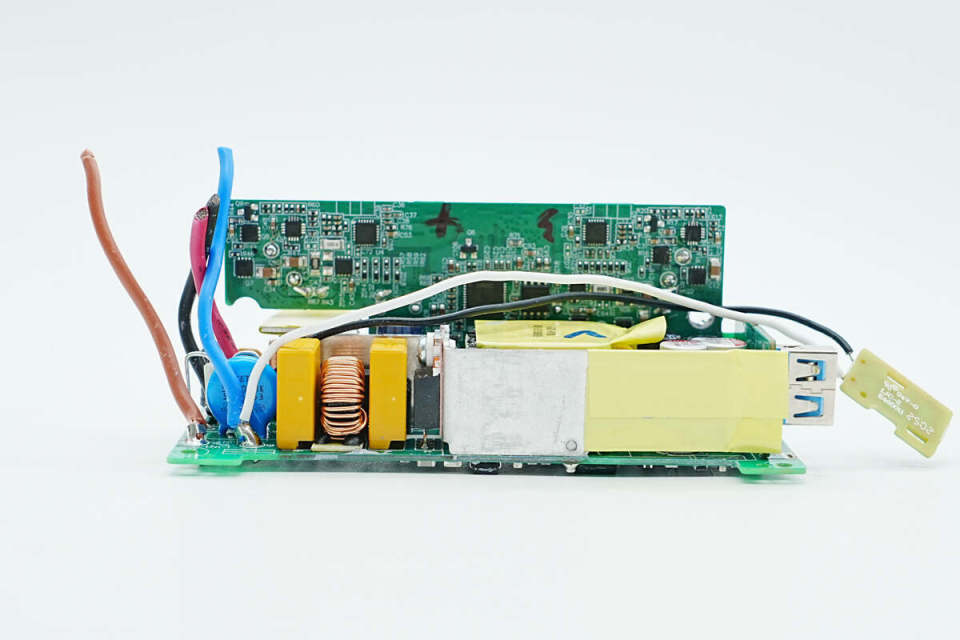

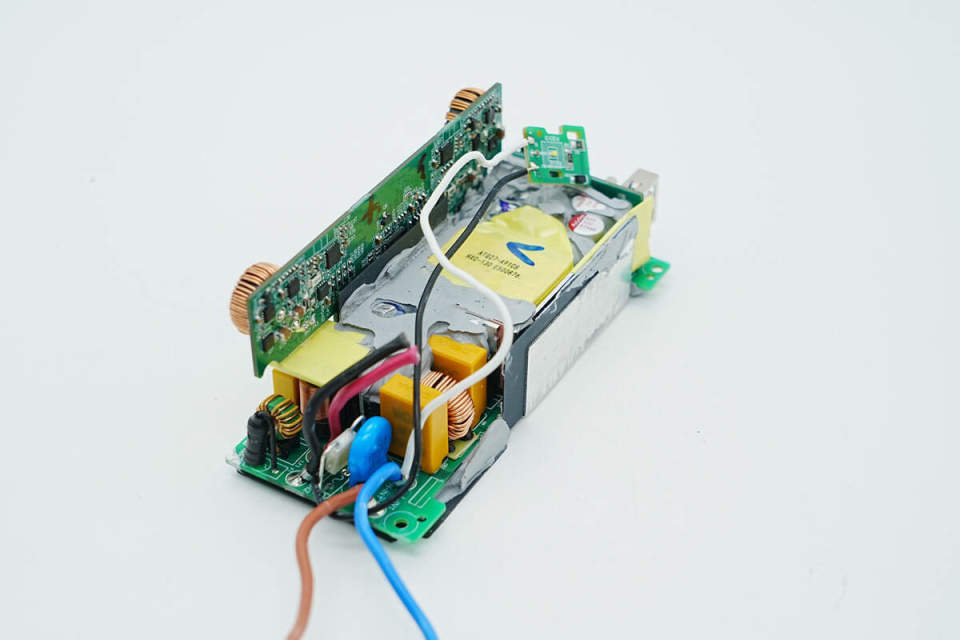

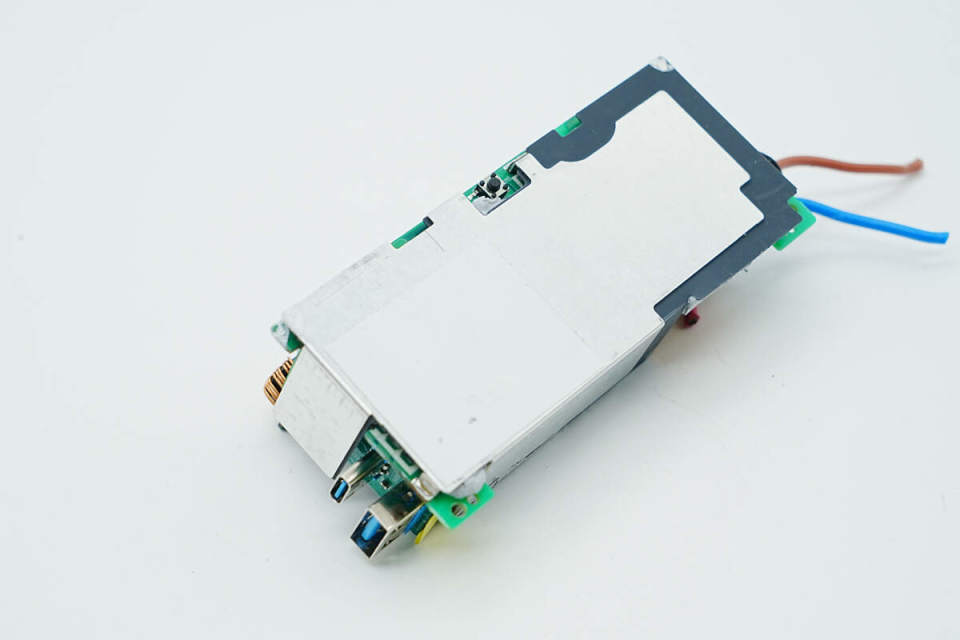

PCBA模块由三块PCB焊接组成，底部为开关电源小板。

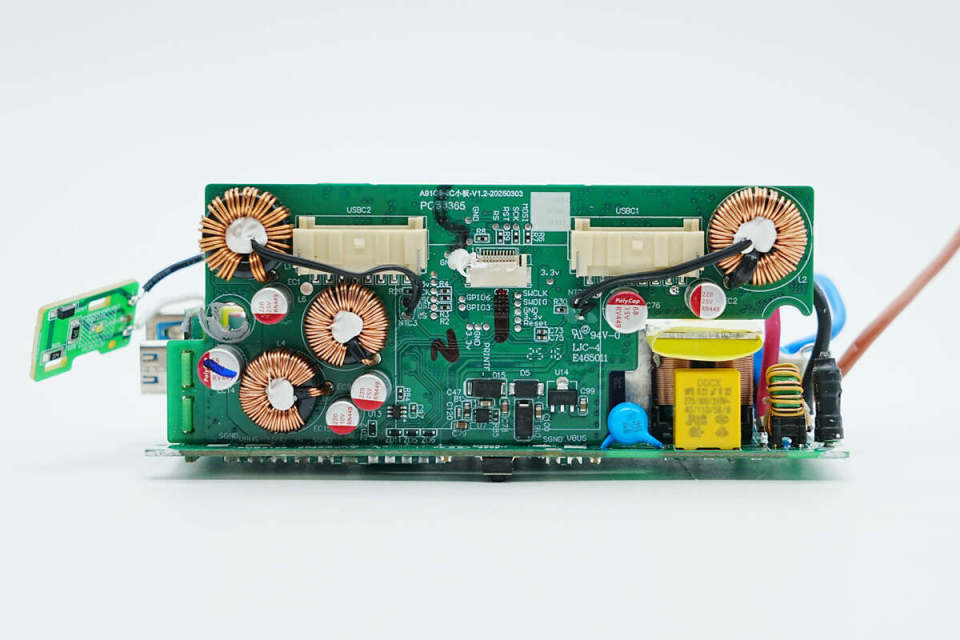

侧面为同步降压小板，用于USB接口降压输出。

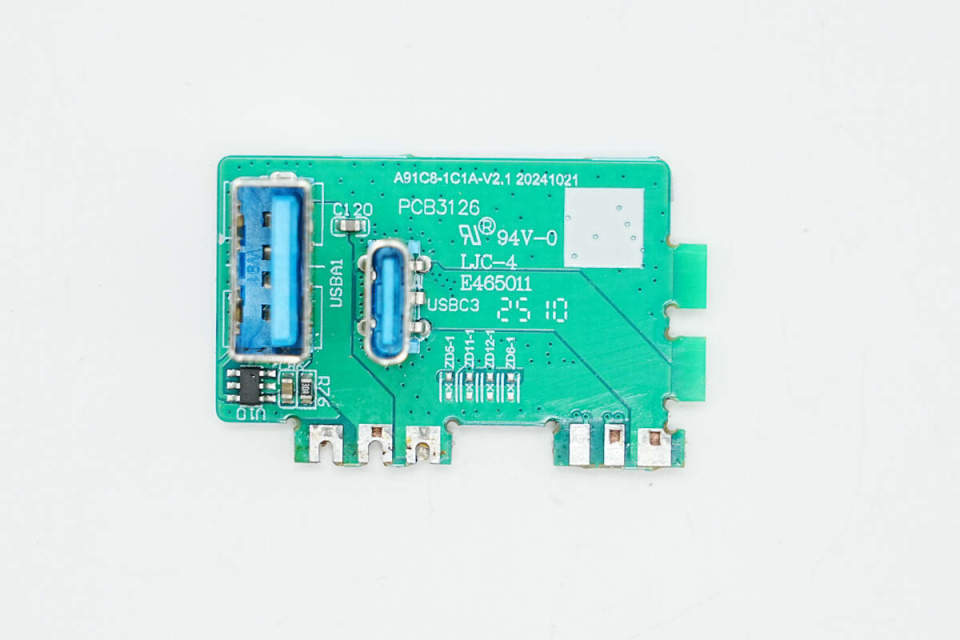

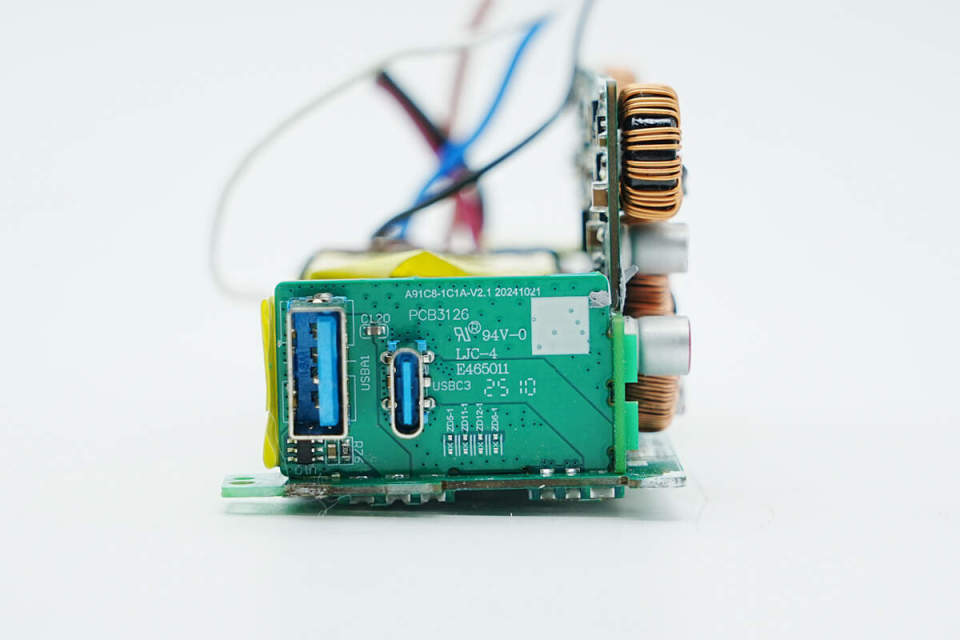

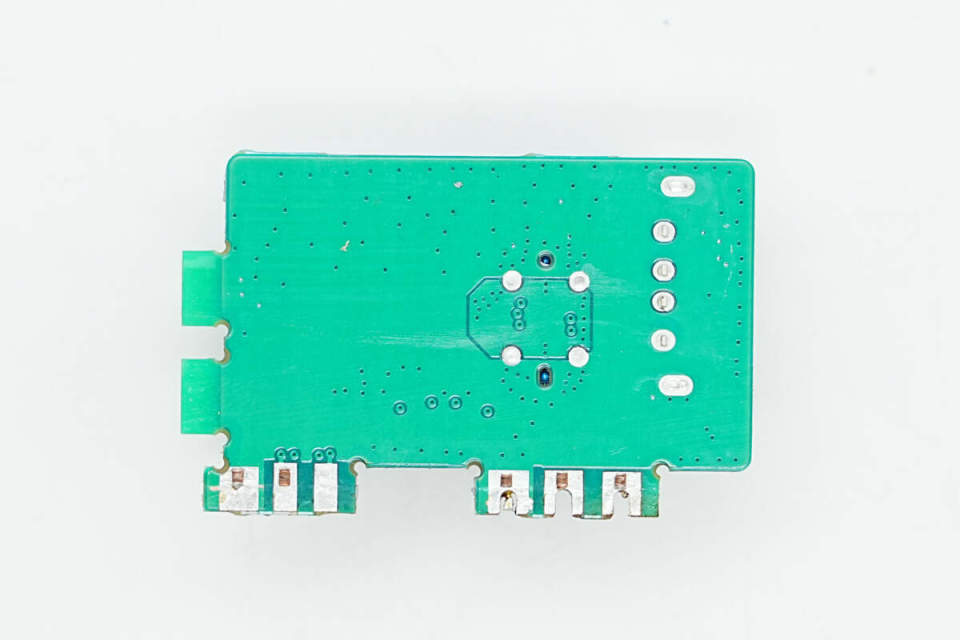

机身侧面的USB-C与USB-A母座小板特写。

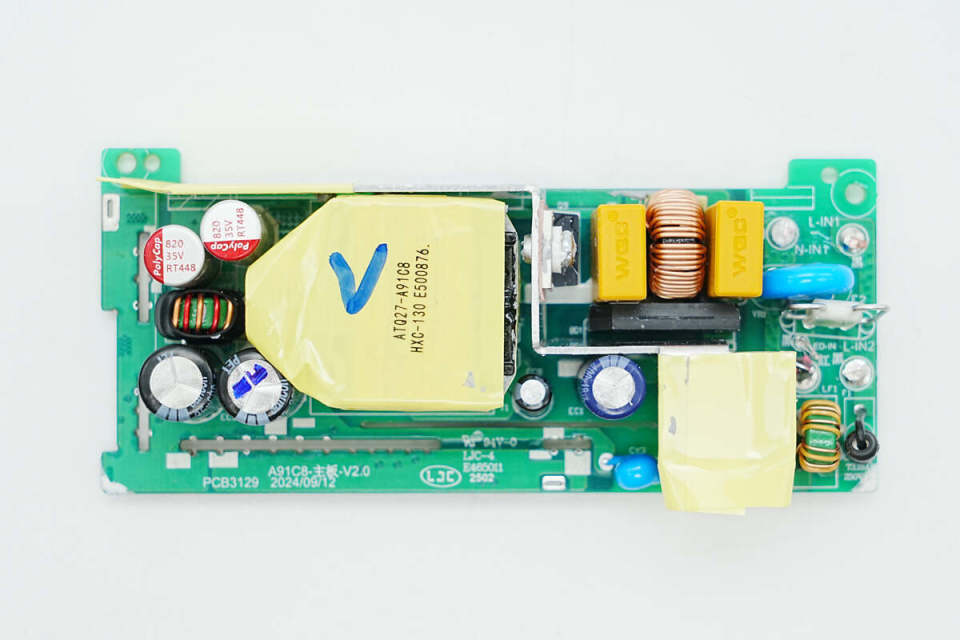

开关电源小板一览，右侧为交流输入端，焊接保险丝，共模电感，温度保险丝，压敏电阻。整流桥上方焊接薄膜电容和磁环电感，左侧设有开关管，并设有大面积散热片。左侧设有滤波电容和滤波电感，右侧为变压器。

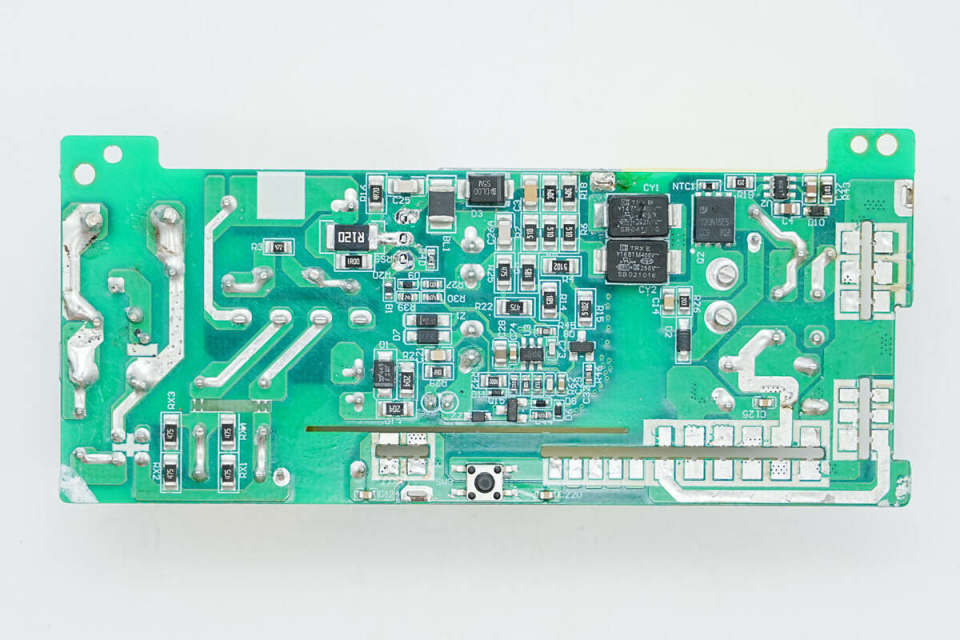

开关电源小板背面设有初级主控芯片，电流检测电阻，贴片Y电容，同步整流管和同步整流控制器，下方设有微动按钮。
插座模块的导线冷压端子焊接连接。
输入端保险丝外套热缩管绝缘。

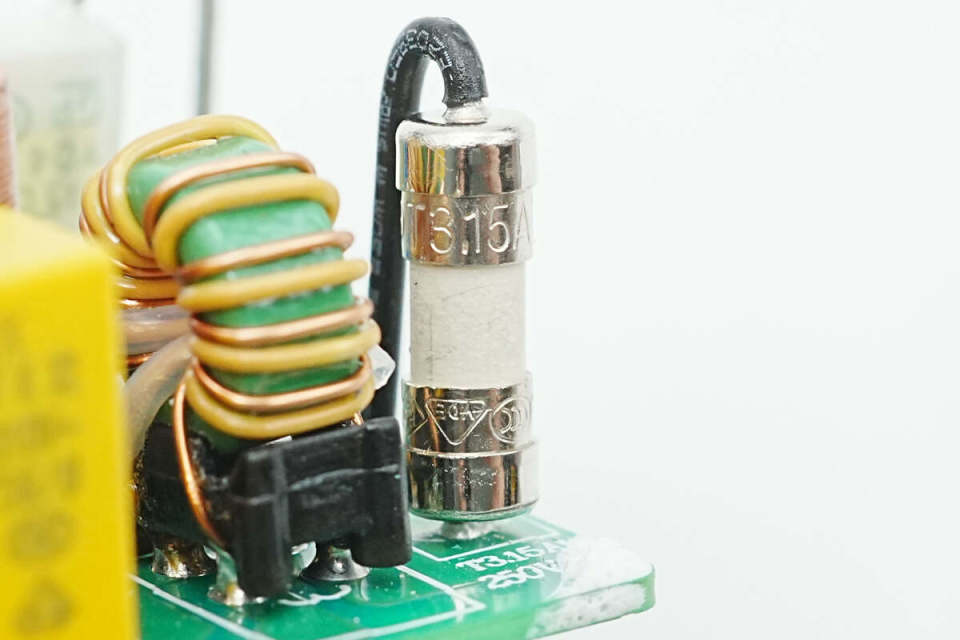

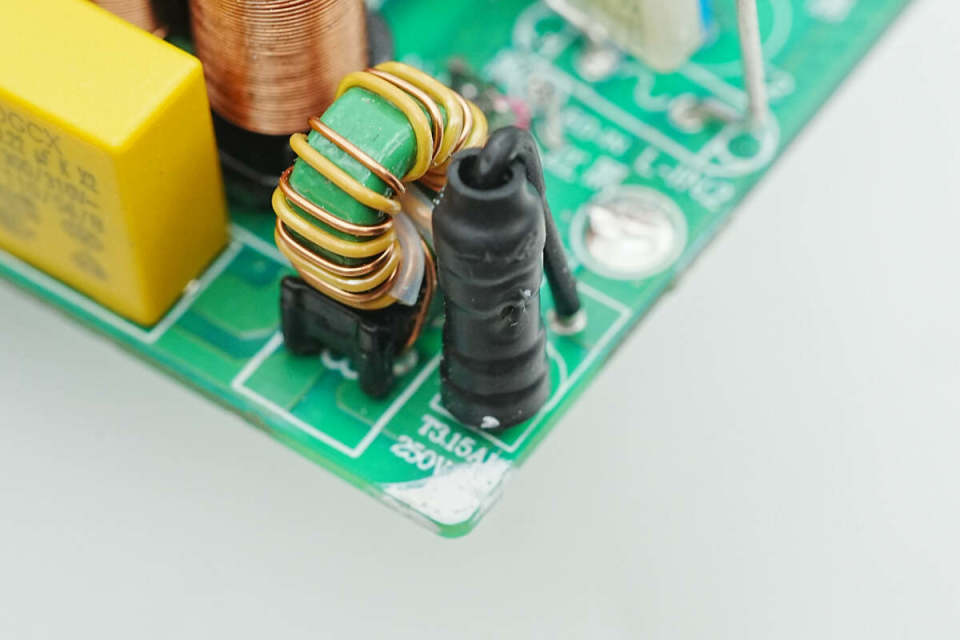

保险丝规格为3.15A 250V。

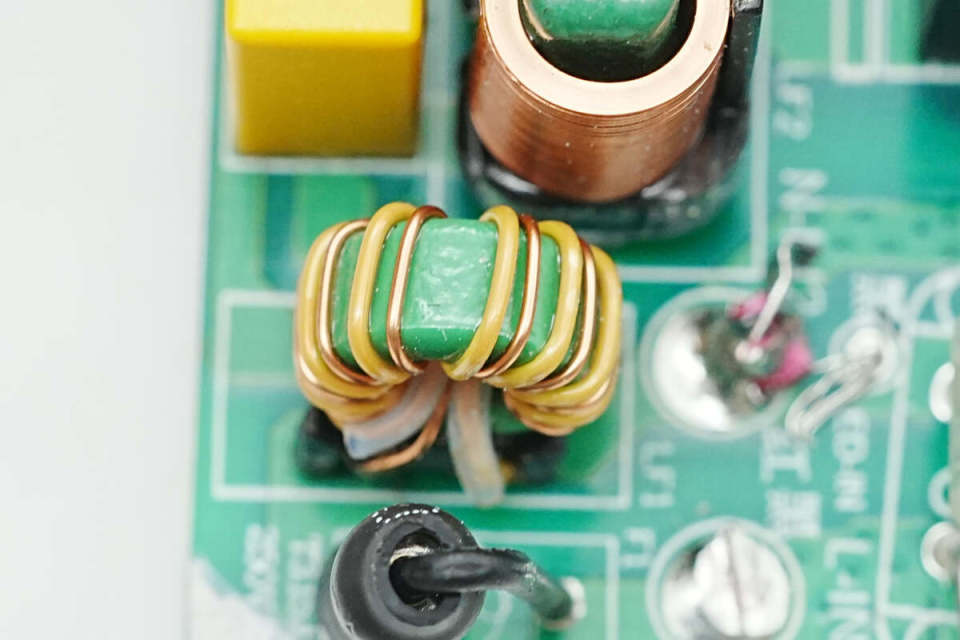

共模电感采用漆包线和绝缘线绕制。

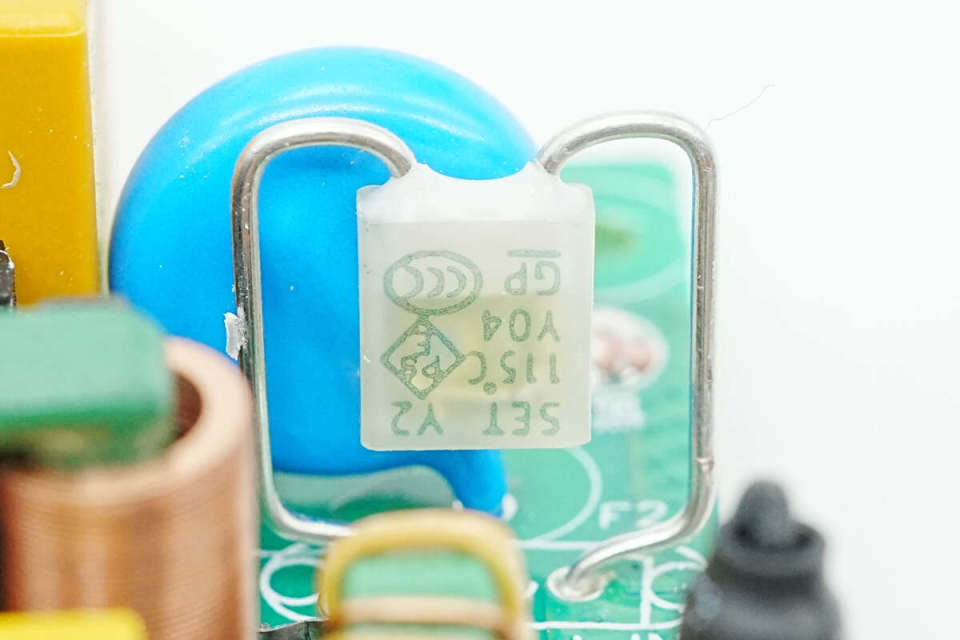

温度保险丝来自赛尔特，为ATCO合金型温度保险丝，型号Y2，动作温度115℃，用于压敏电阻过热保护。

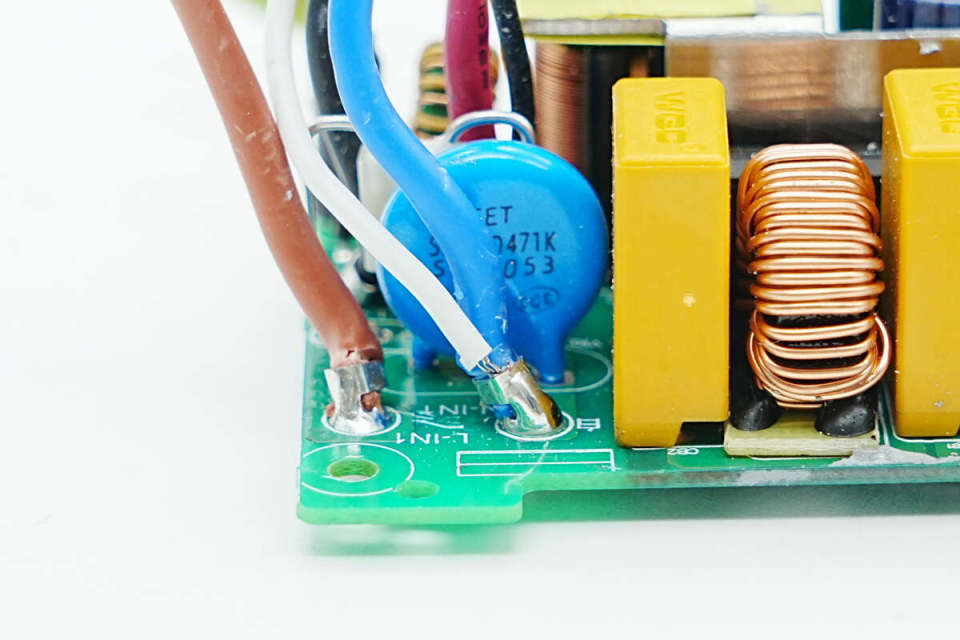

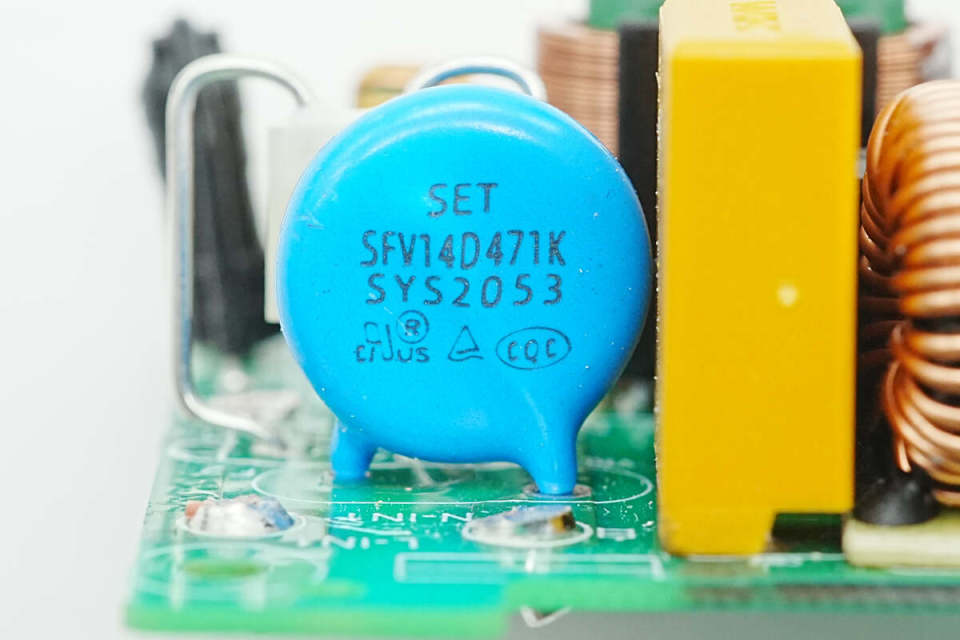

压敏电阻来自赛尔特，型号SFV14D471K，用于吸收过压浪涌。

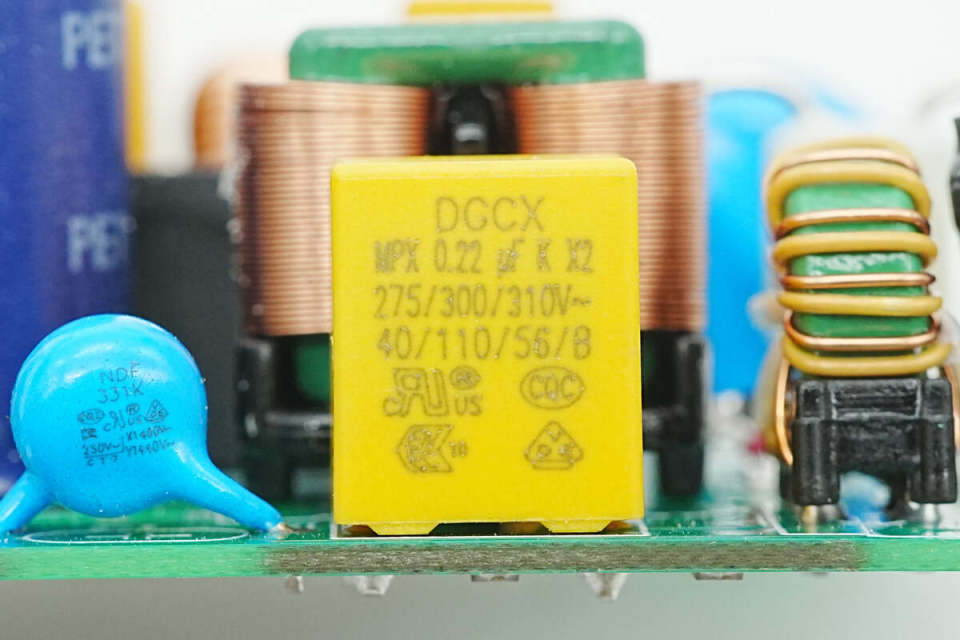

安规X2电容来自成希电子，规格为0.22μF。

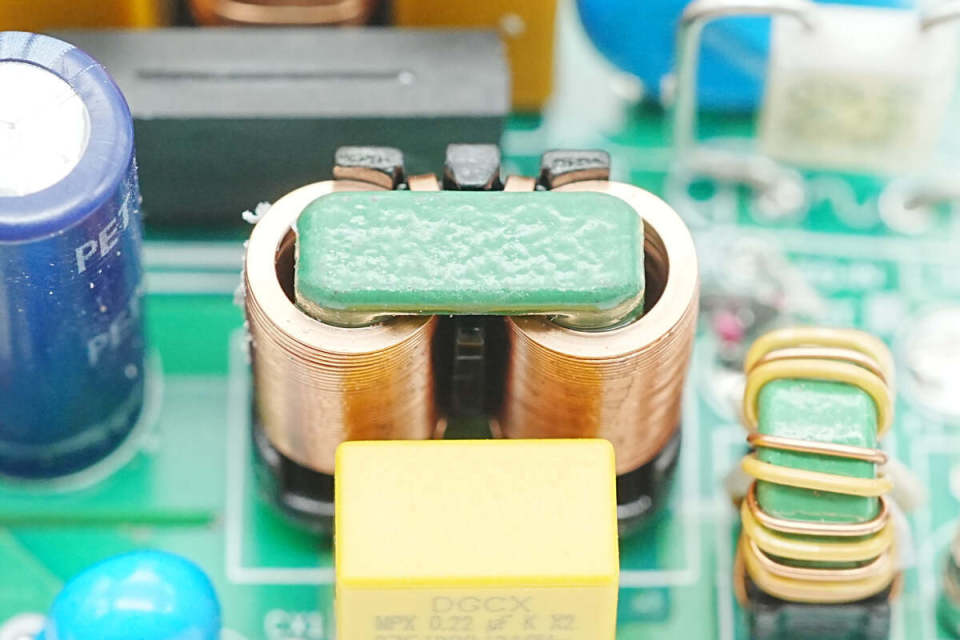

共模电感采用扁铜线绕制。

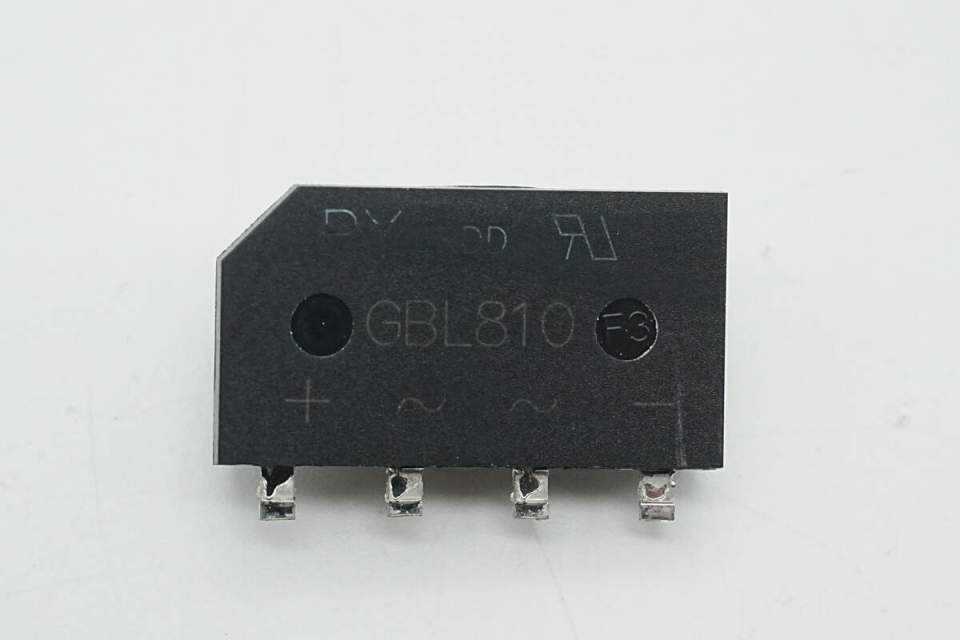

整流桥来自平伟，型号GBL810，规格为8A 1000V，采用GBL封装。

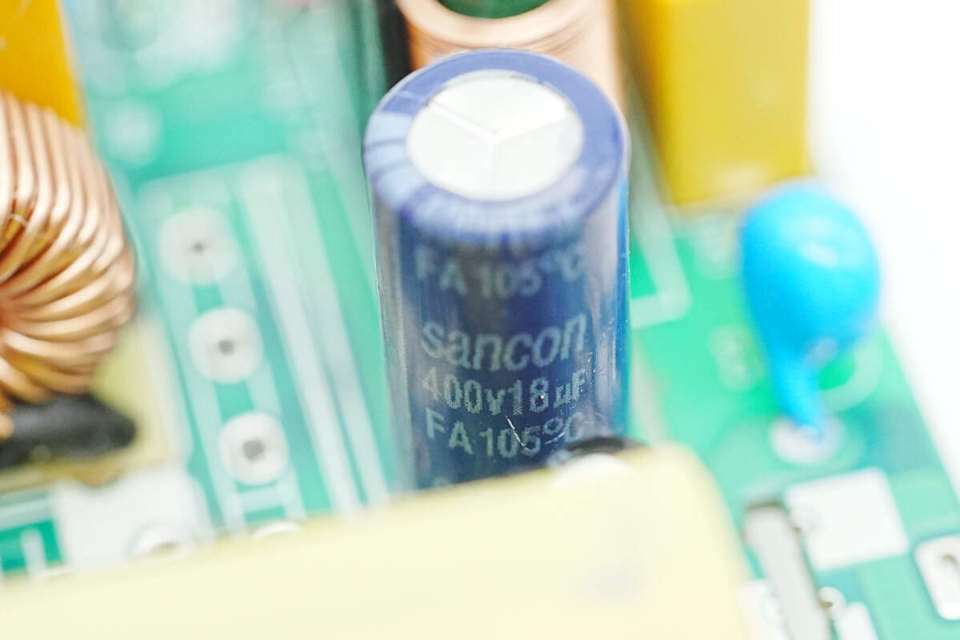

滤波电容来自南通三鑫，规格为400V18μF。

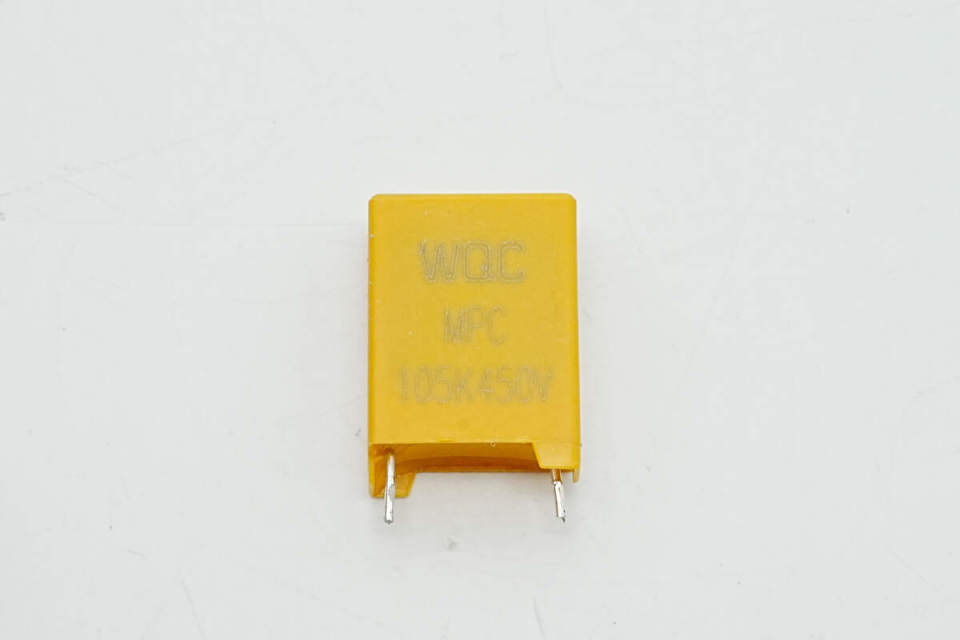

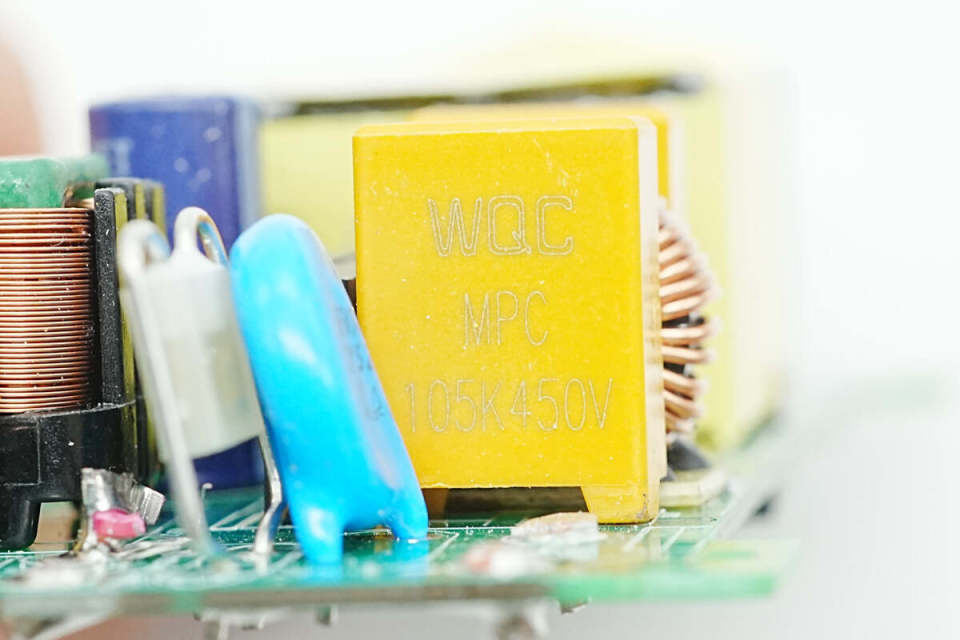

薄膜电容来自威庆，规格为1μF450V。

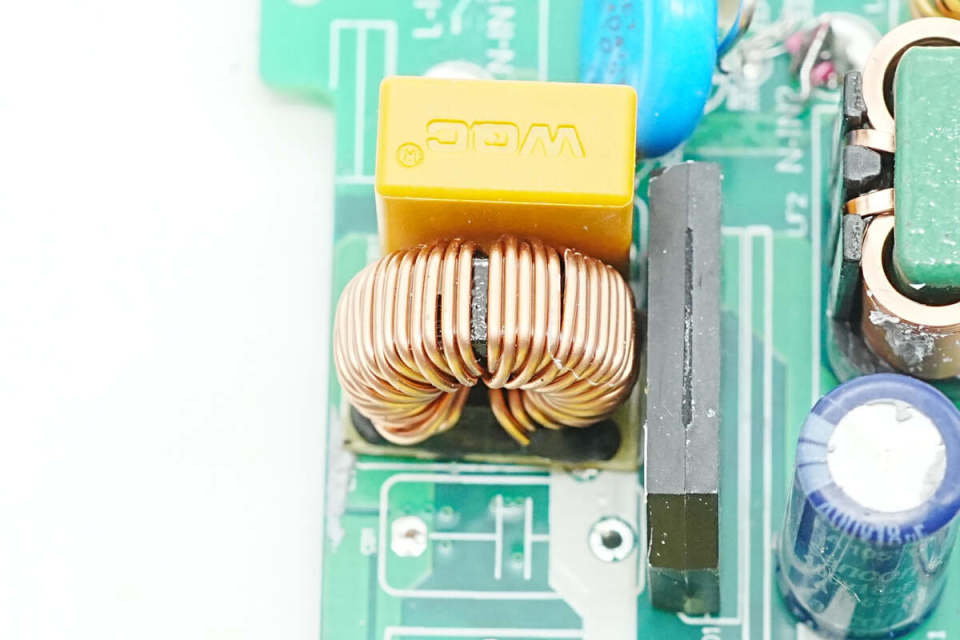

滤波电感采用磁环绕制，底部设有电木板绝缘。
另一颗薄膜电容规格同样为1μF450V。

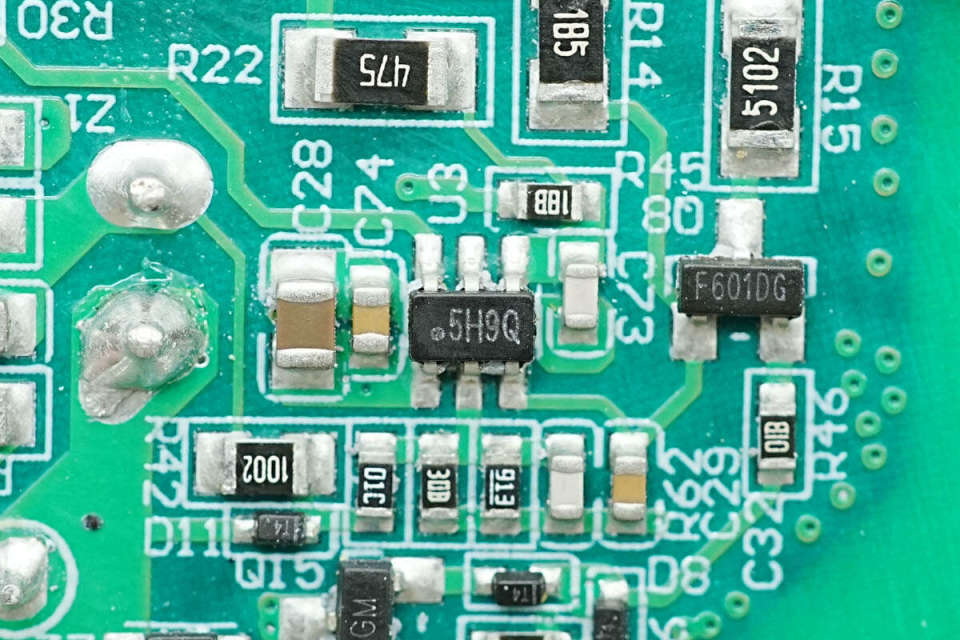

初级主控芯片来自瑞萨，丝印5H，型号为iW3627-00，是一颗具有功率因数校正功能的单级AC/DC恒压控制器，支持隔离和非隔离拓扑，可实现极低的负载及线电压调整率而无需次级反馈电路，芯片无需外部环路补偿元件，采用SOT23封装。

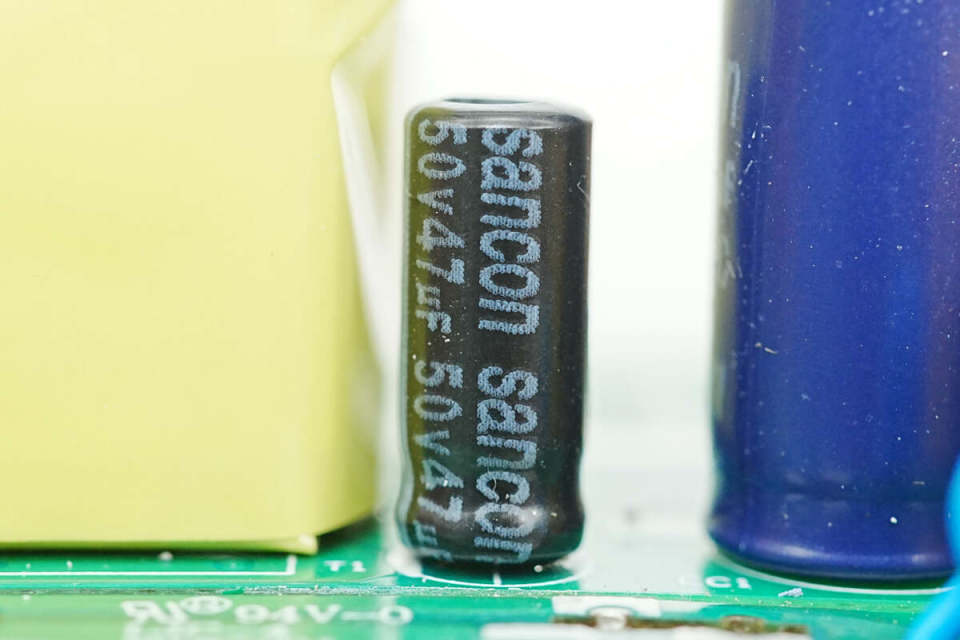

为主控芯片供电的滤波电容来自南通三鑫，规格为50V47μF。

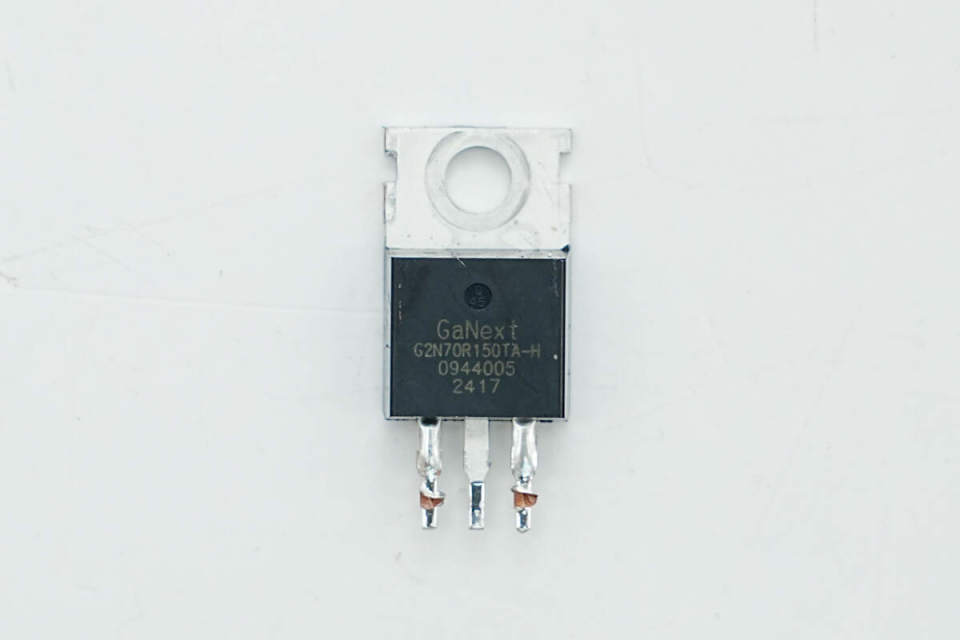

初级开关管来自镓未来，型号G2N70R150TA-H，是一颗耐压700V，峰值耐压800V的氮化镓开关管，导阻为150mΩ。器件具有坚固的栅极，能够简化栅极驱动设计，提供最佳的性能和杰出的可靠性。
镓未来G2N70R150TA-H适用于硬开关桥式电路，比如连续电流模式图腾柱无桥PFC或逆变器、（双向）带同步整流HVDC Buck降压电路或Boost升压电路，还适用于高频高效率移相全桥、LLC或其他软开关拓扑，采用TO-220-3L封装。

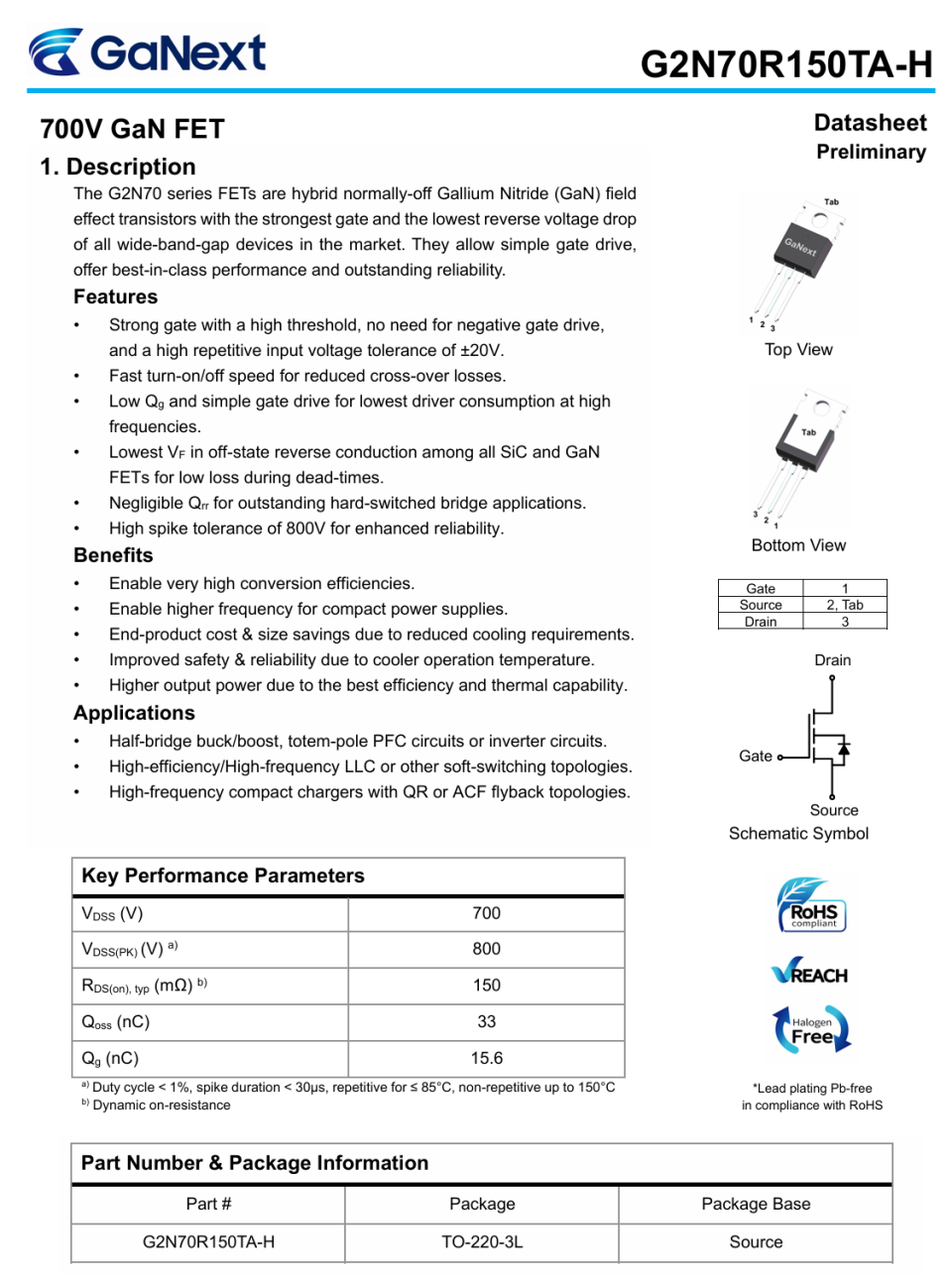

镓未来 G2N70R150TA-H 资料信息。

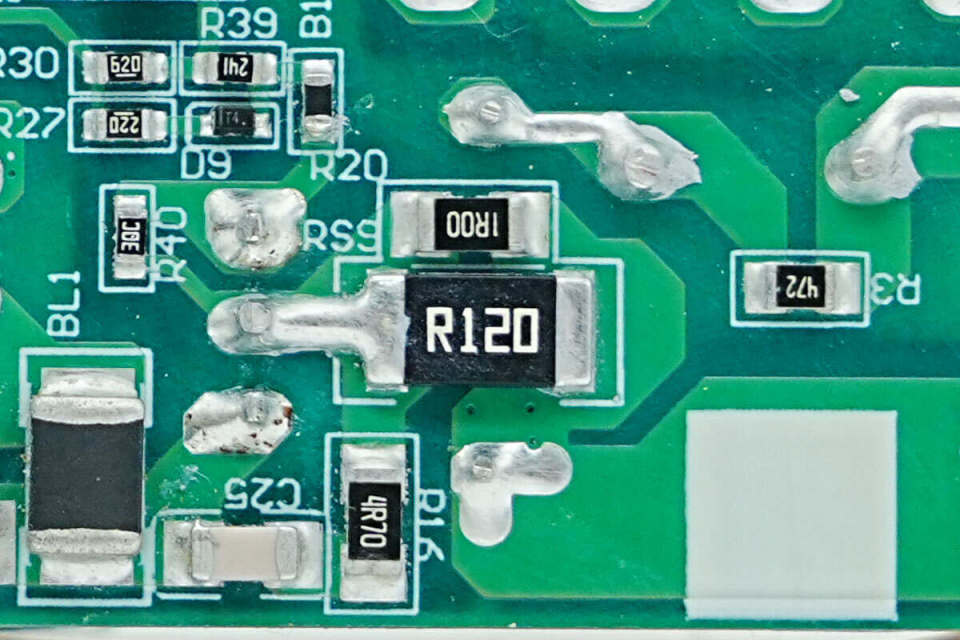

120mΩ取样电阻用于检测开关管电流。

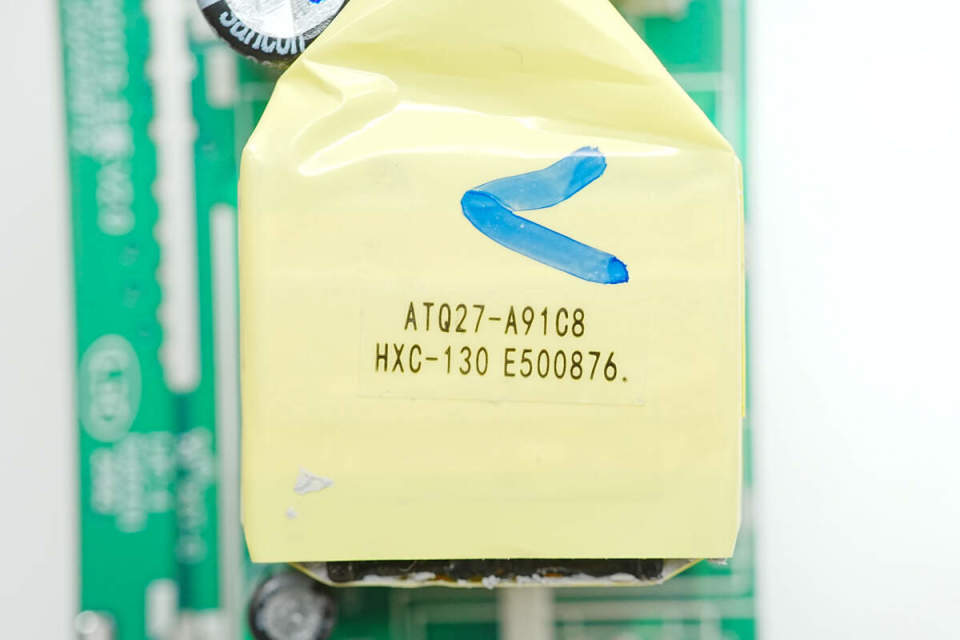

开关变压器严密缠绕胶带绝缘。

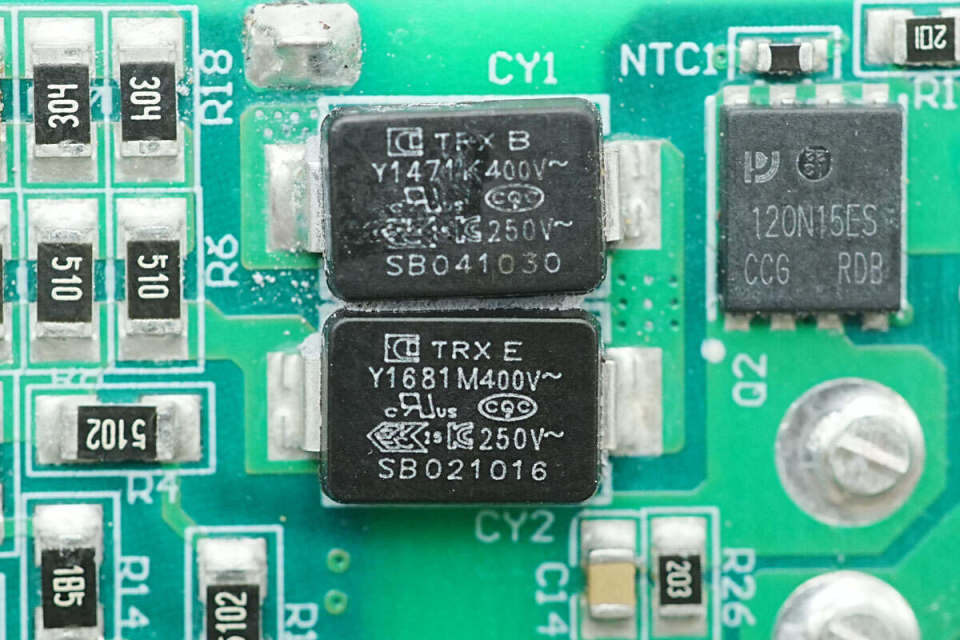

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K和TMY1681M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
另一颗蓝色Y电容来自达孚。

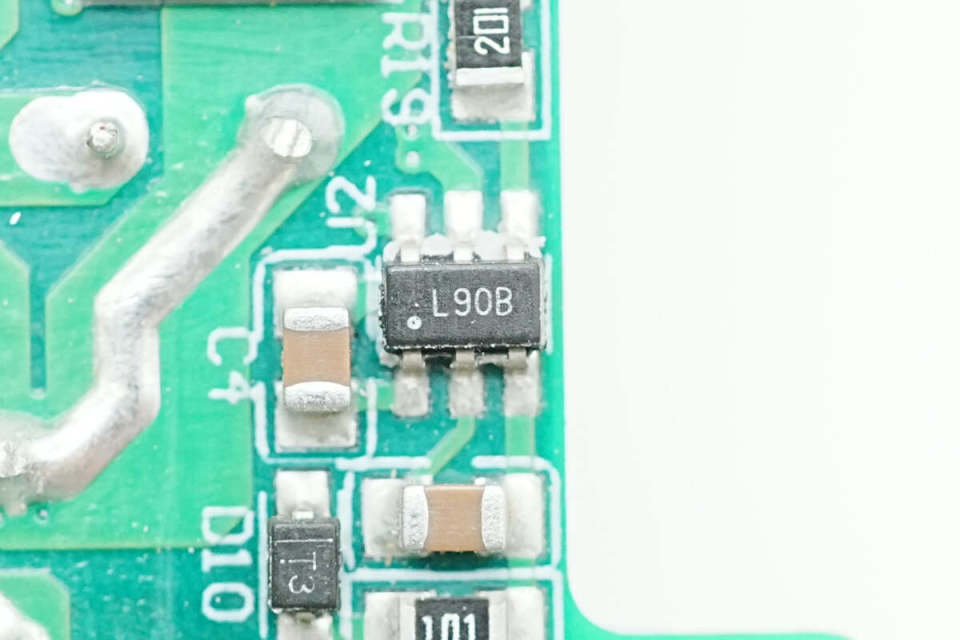

同步整流控制器来自瑞萨，丝印L9，型号iW610-01C，支持QR、ZVS、ACF和LLC开关电源应用，芯片支持DCM和CCM工作模式，支持低侧和高侧应用，支持3-28V输出电压范围，采用SOT23封装。

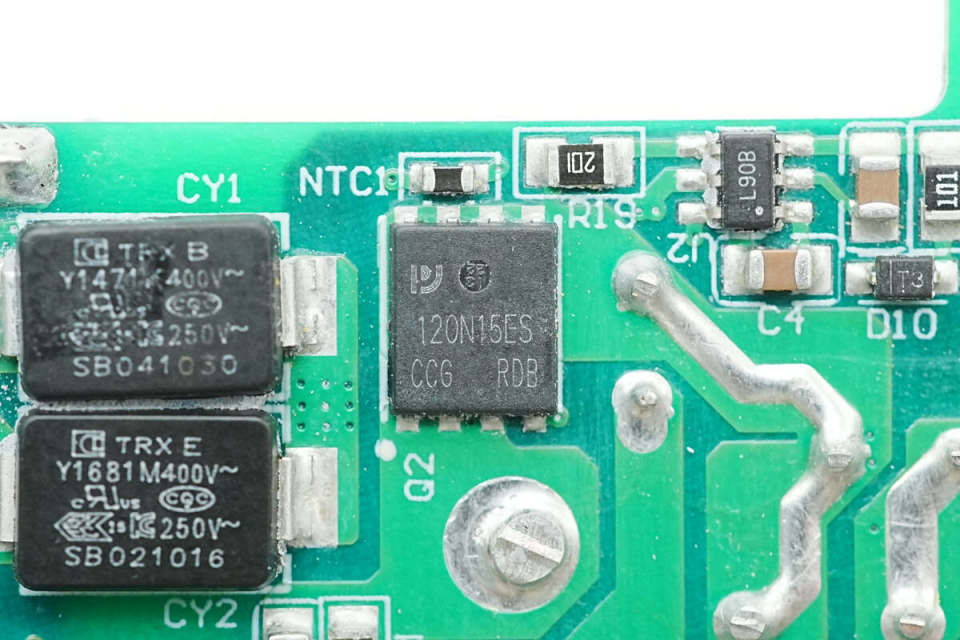

同步整流管来自平伟，型号PW120N15ES，NMOS，耐压150V，导阻9.3mΩ，采用DFN5*6封装。上方设有贴片NTC热敏电阻，检测桌面充内部温升。

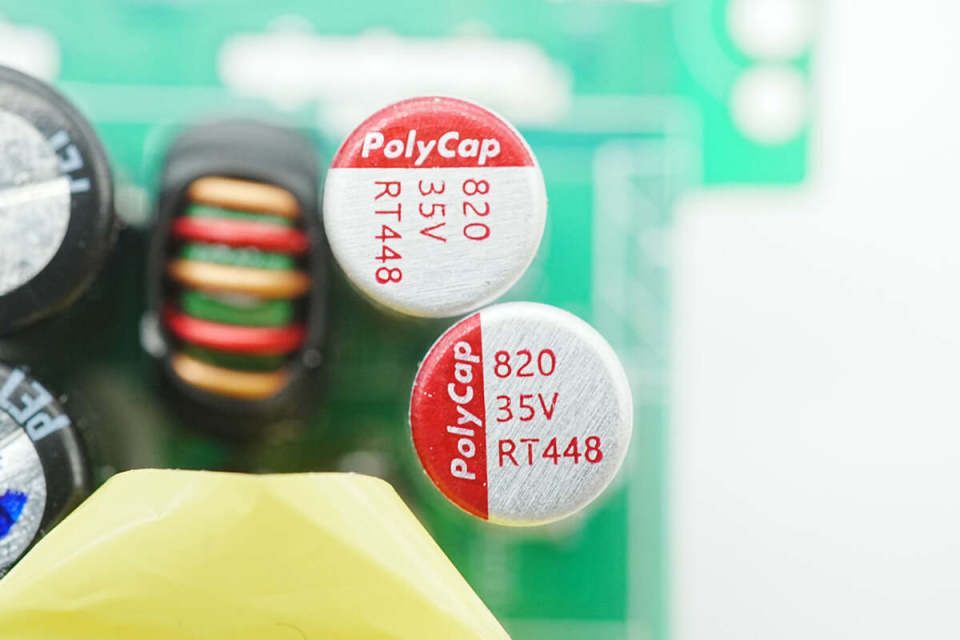

两颗滤波电容来自柏瑞凯，为RT系列高纹波电流固态电容，规格为820μF35V。
滤波电感外套热缩管绝缘。

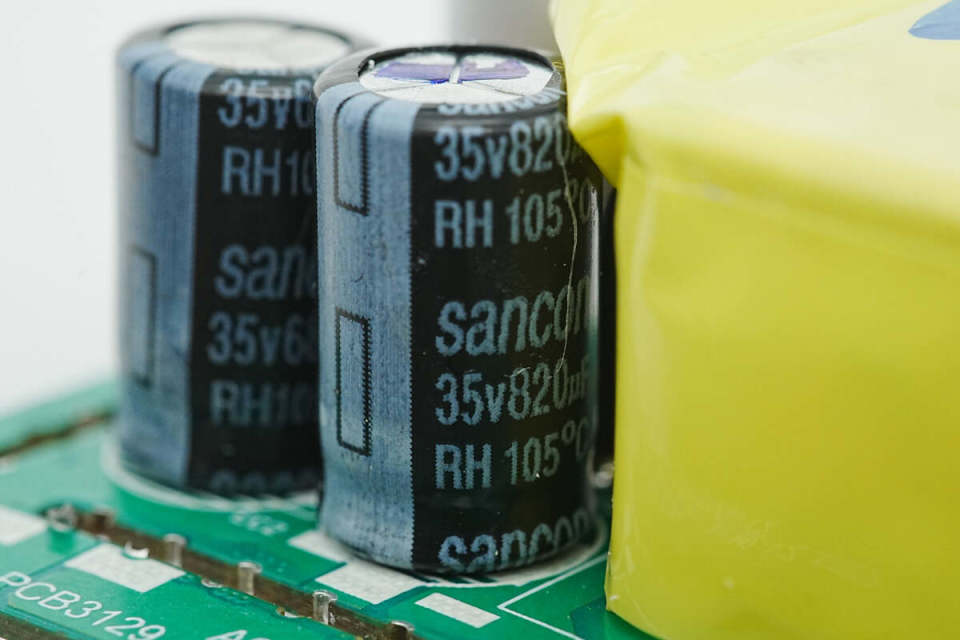

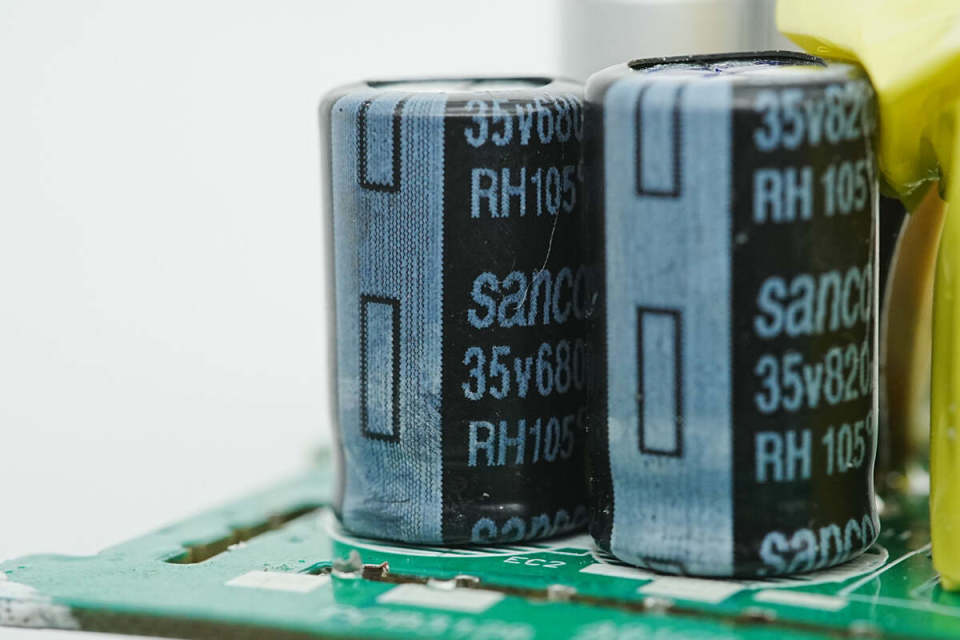

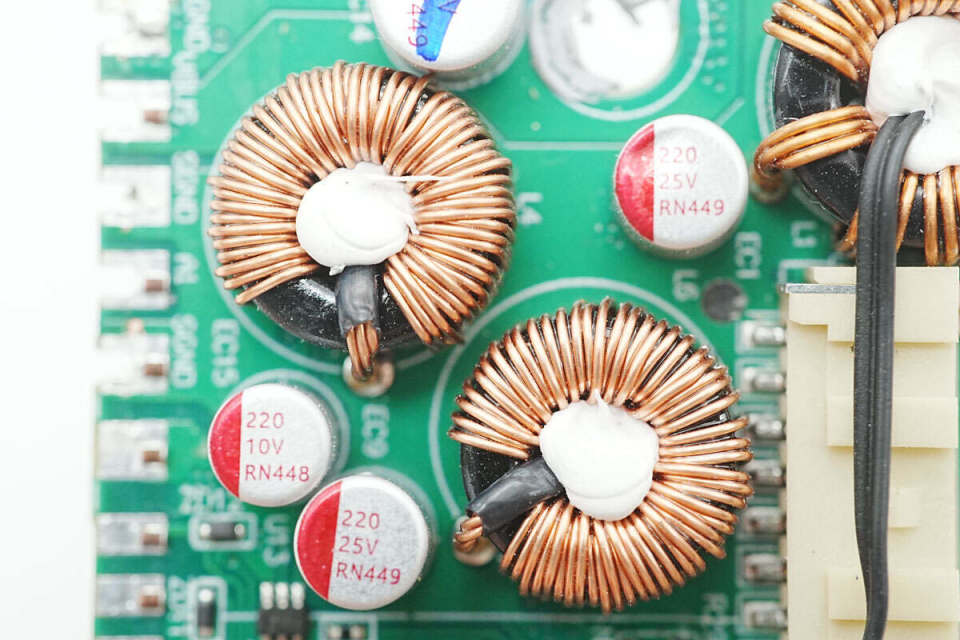

输出滤波电容来自南通三鑫，规格为35V820μF。
另一颗滤波电容规格为35V680μF。

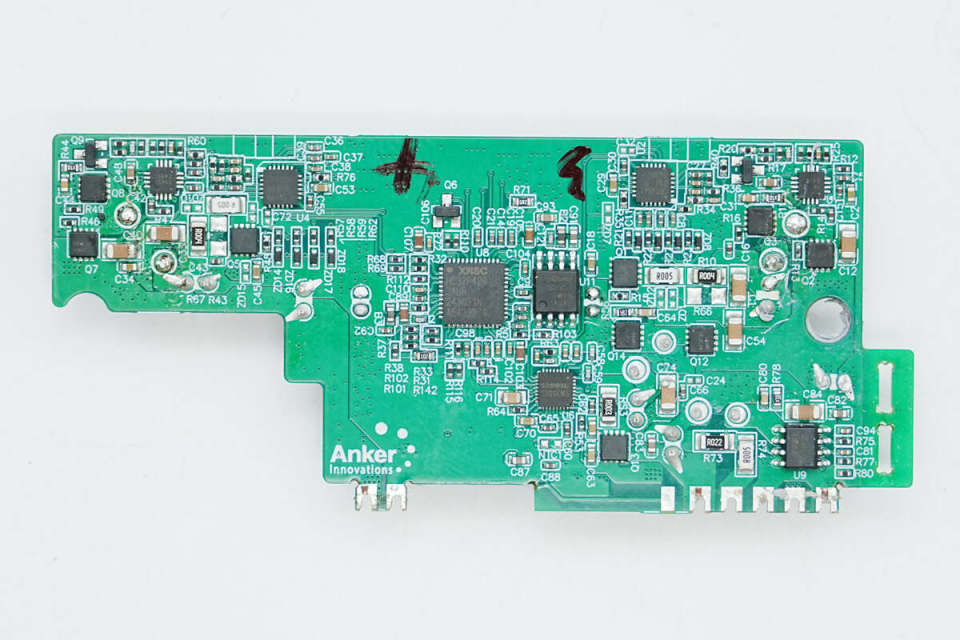

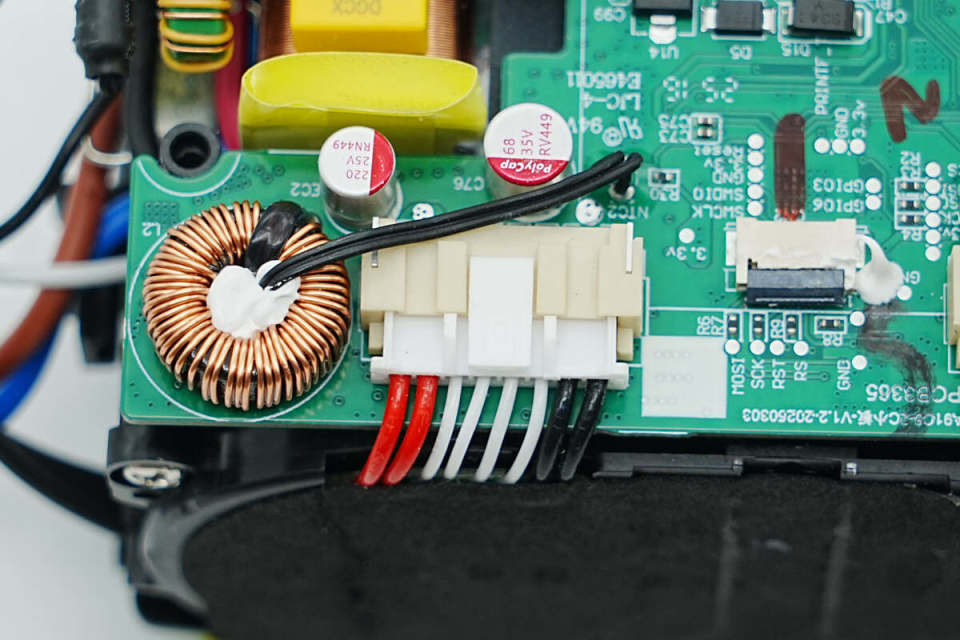

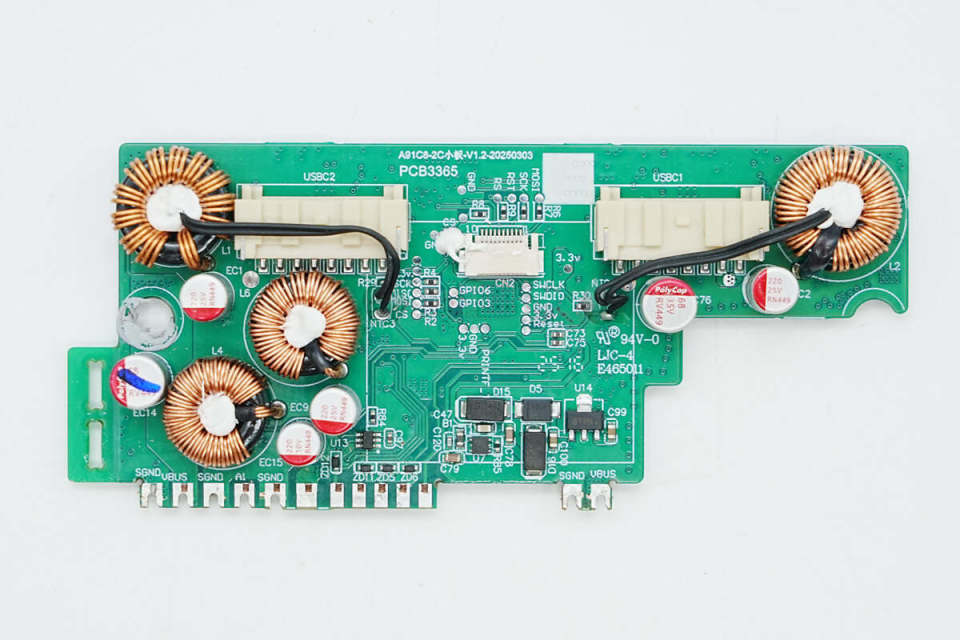

同步降压小板左右两侧焊接同步降压控制器，同步降压开关管和VBUS开关管，中间位置设有MCU和存储器，右侧下方设有协议降压芯片和同步降压芯片。
小板另一侧设有磁环降压电感，滤波电容，连接器和稳压芯片。

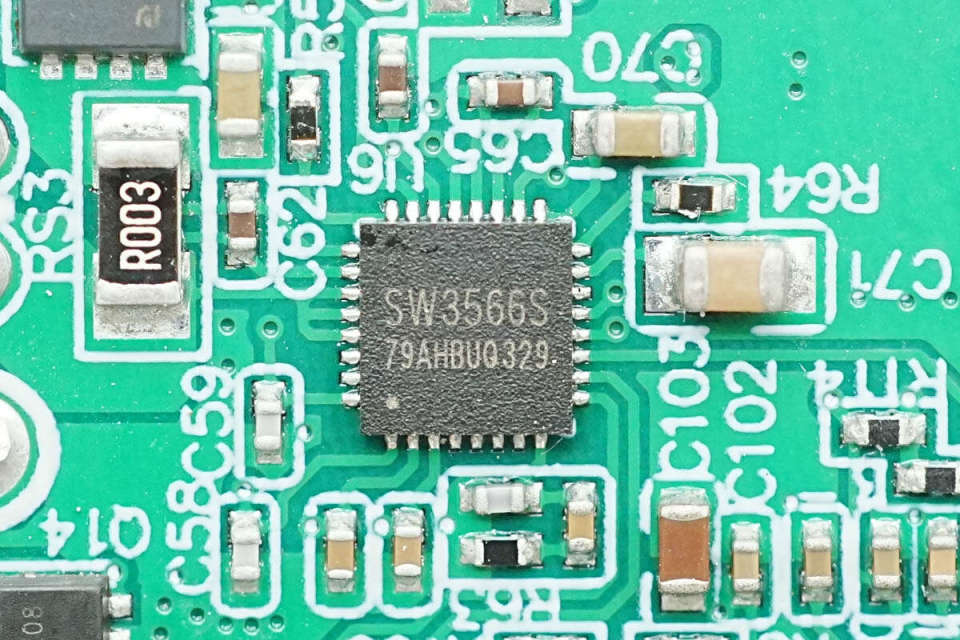

用于USB-C2接口的协议降压芯片来自智融科技，型号SW3566S，这是一款集成7A Buck控制器，支持140W（28V@5A）功率输出，且支持PD3.1等多快充协议的C+C双口SoC。
SW3566内嵌ARM Cortex-M0内核，集成Type-C接口逻辑，PD3.1 PHY，UFCS PHY，SCP/AFC PHY，TFCP PHY以及QC/PE/SFCP等快充协议检测电路，外围只需少量的器件，即可组成完整的高性能的C+C双口快速充电解决方案。
SW3566集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率有125KH、180KH、333KH、500KH，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过MCU进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过温保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。
智融科技 SW3566S 资料信息。

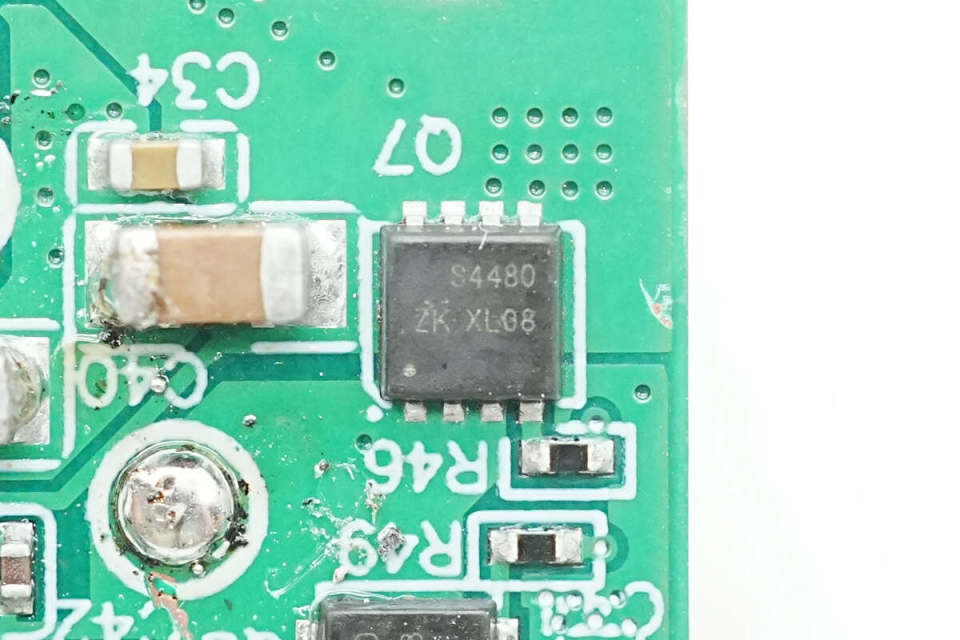

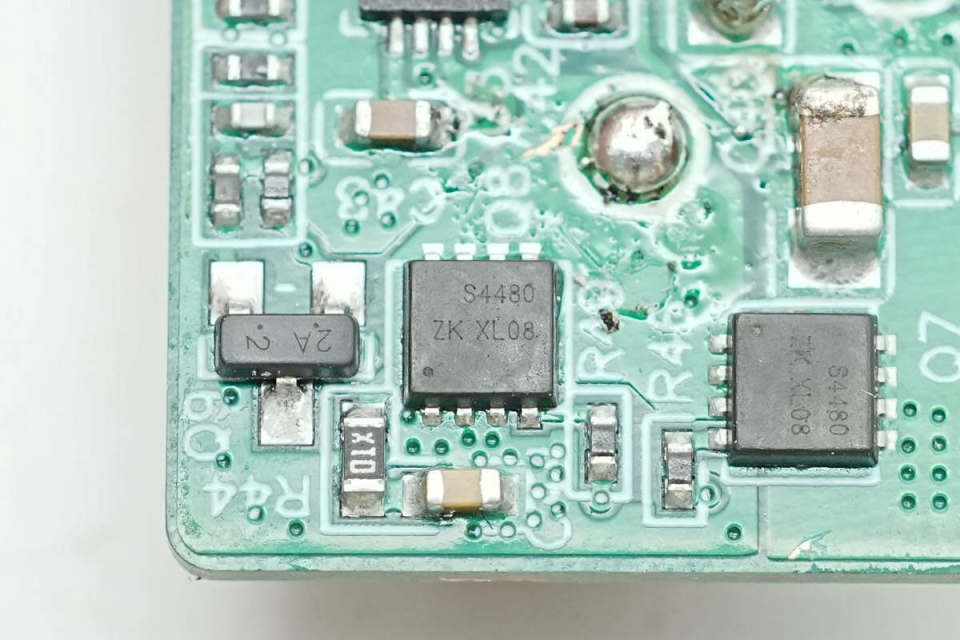

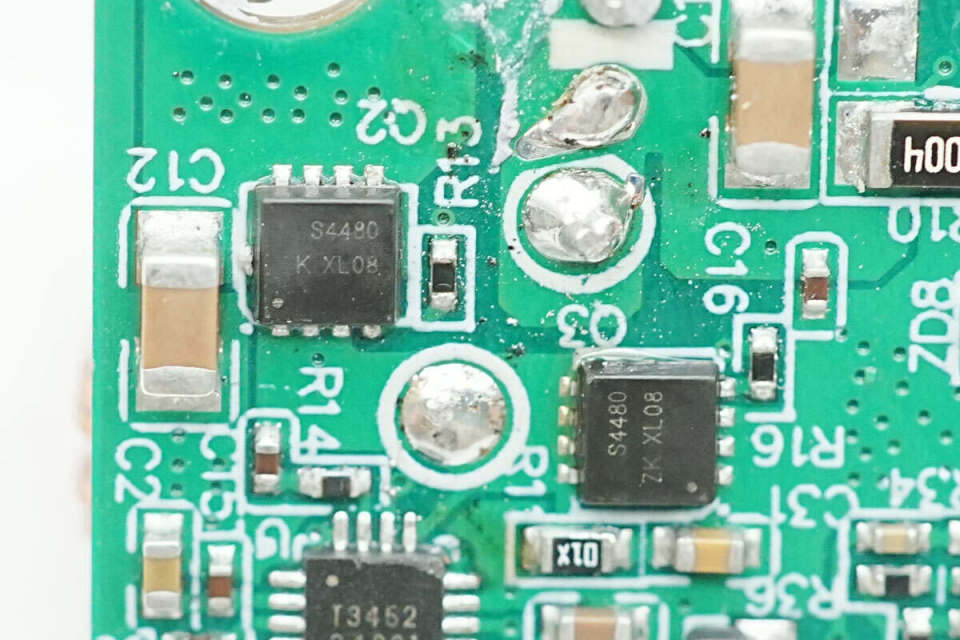

同步降压开关管丝印S4480。
另一颗同步降压管型号相同。
两颗磁环电感分别用于USB-C和USB-A口降压。

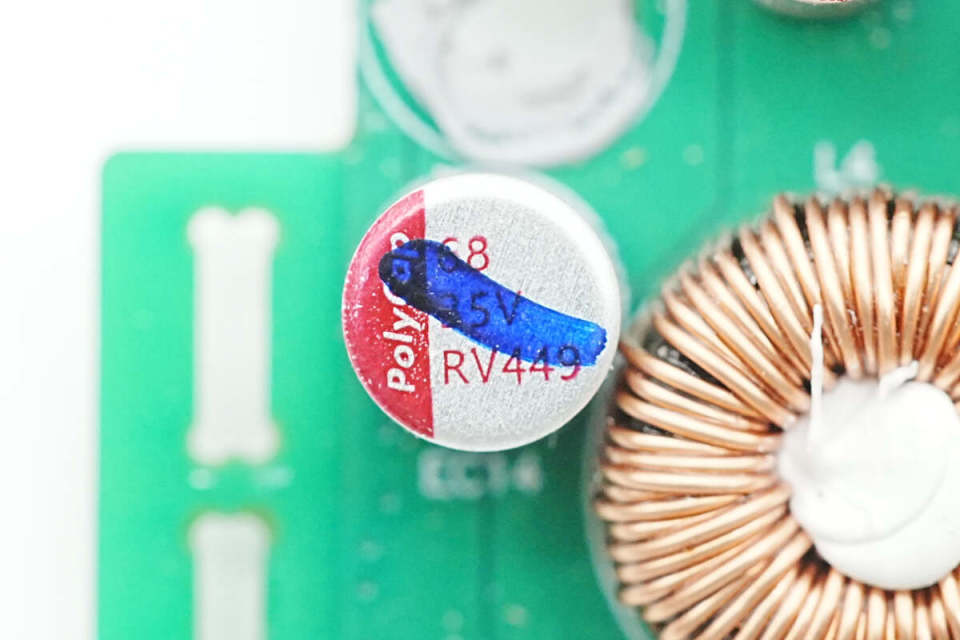

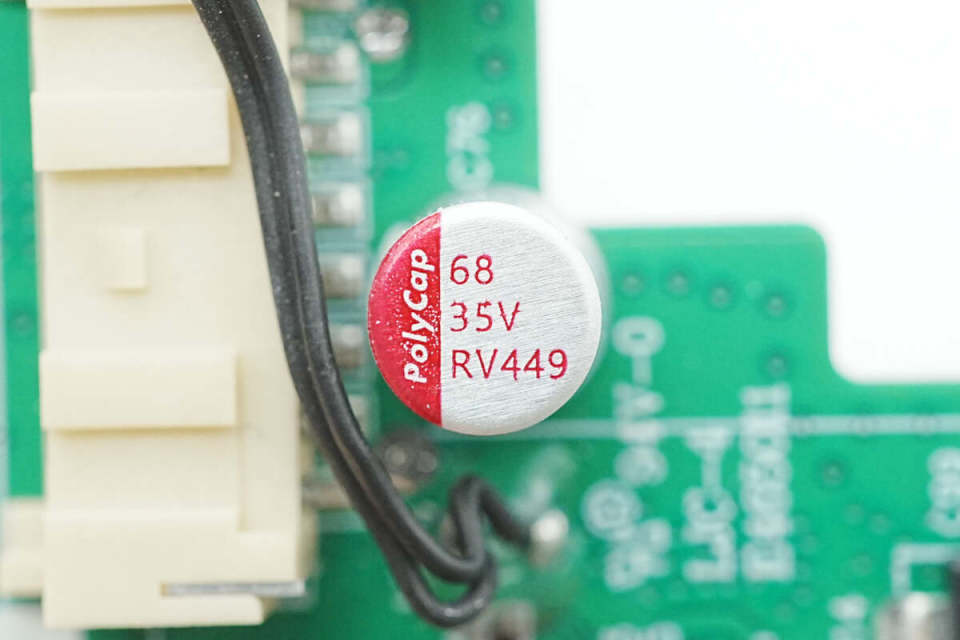

滤波电容来自柏瑞凯，为RV系列125℃固态电容，规格为68μF35V。

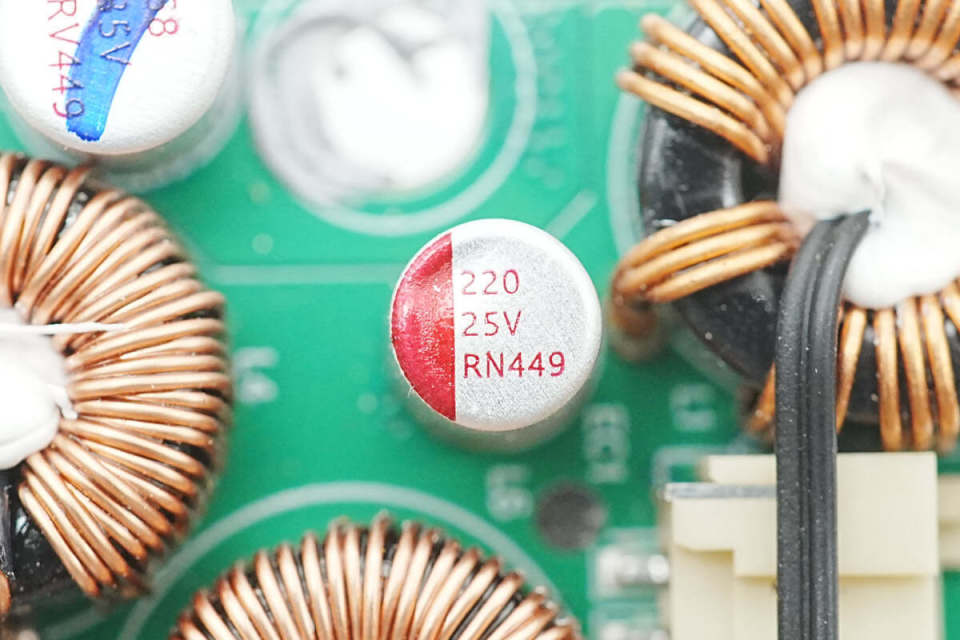

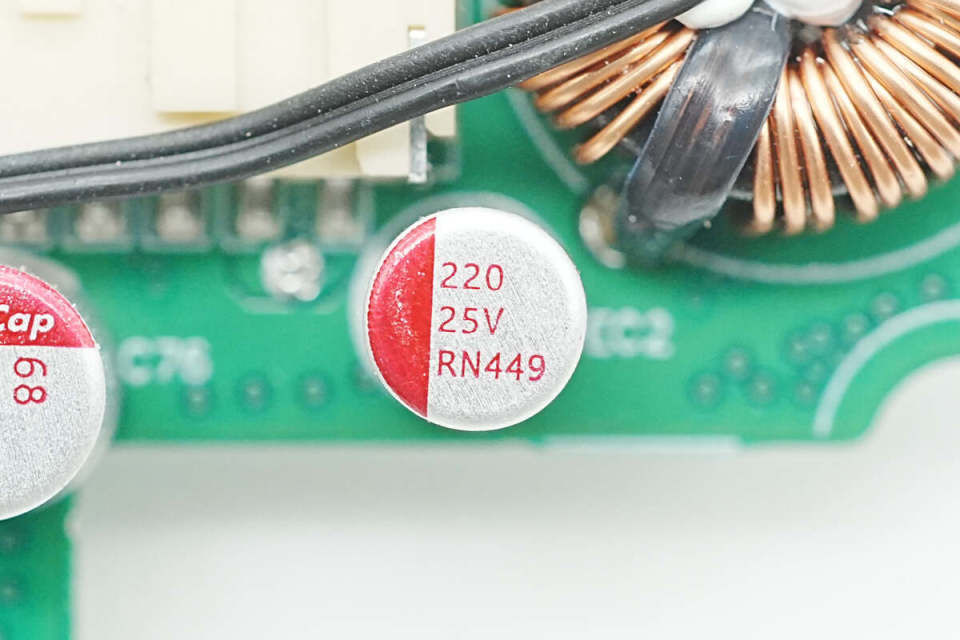

输出滤波电容规格为220μF25V。

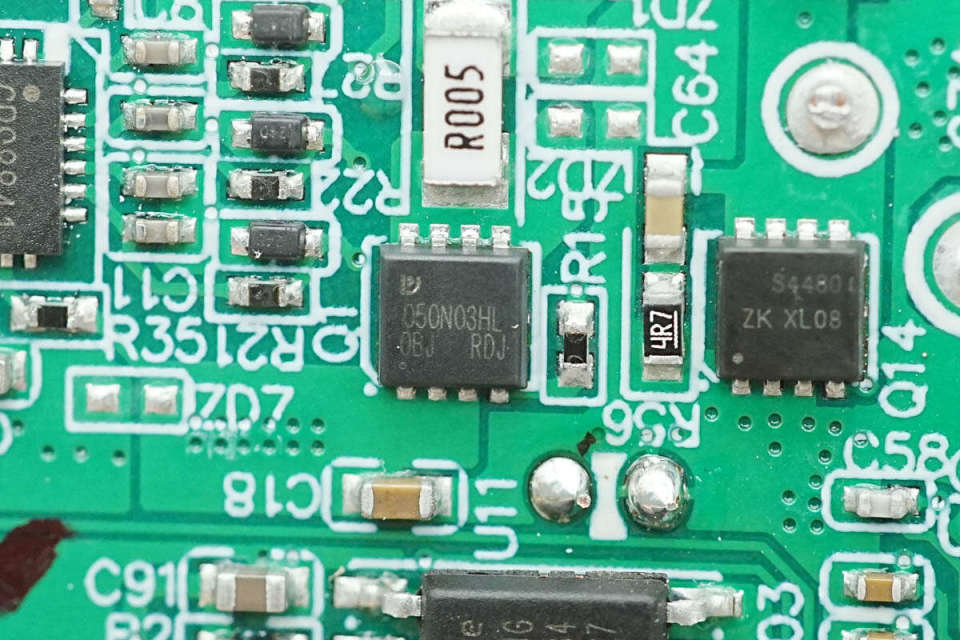

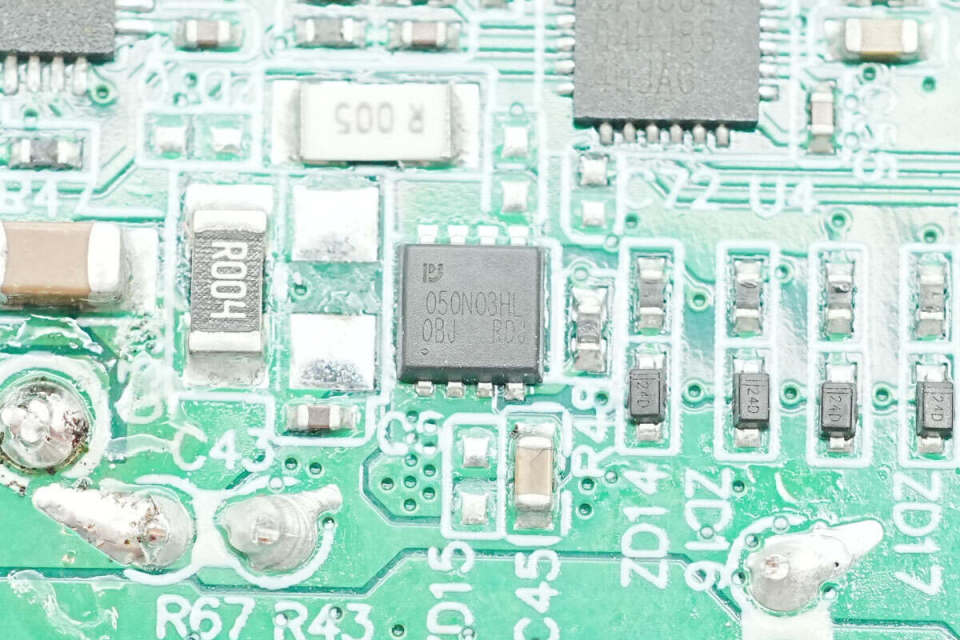

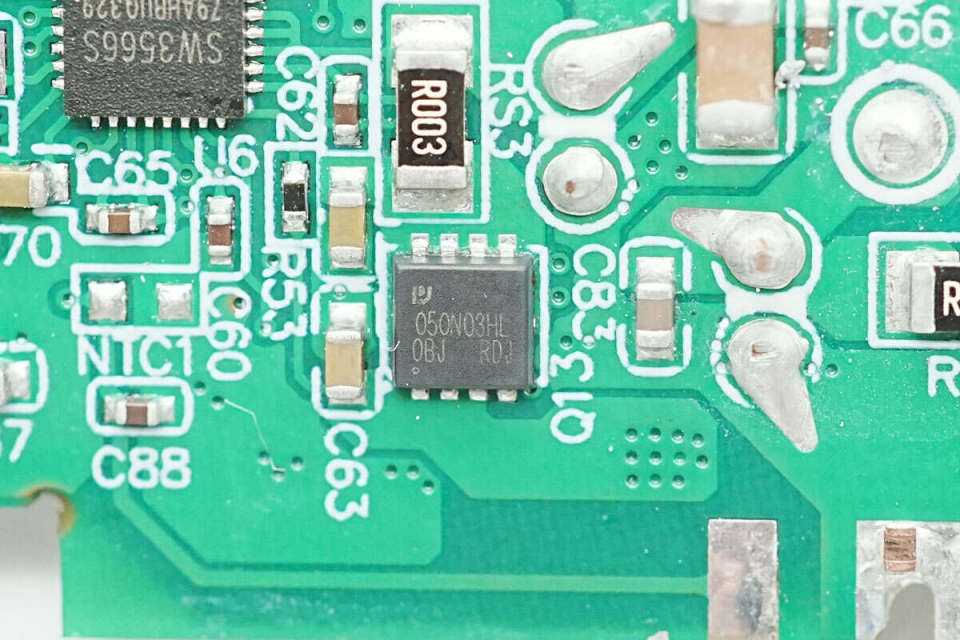

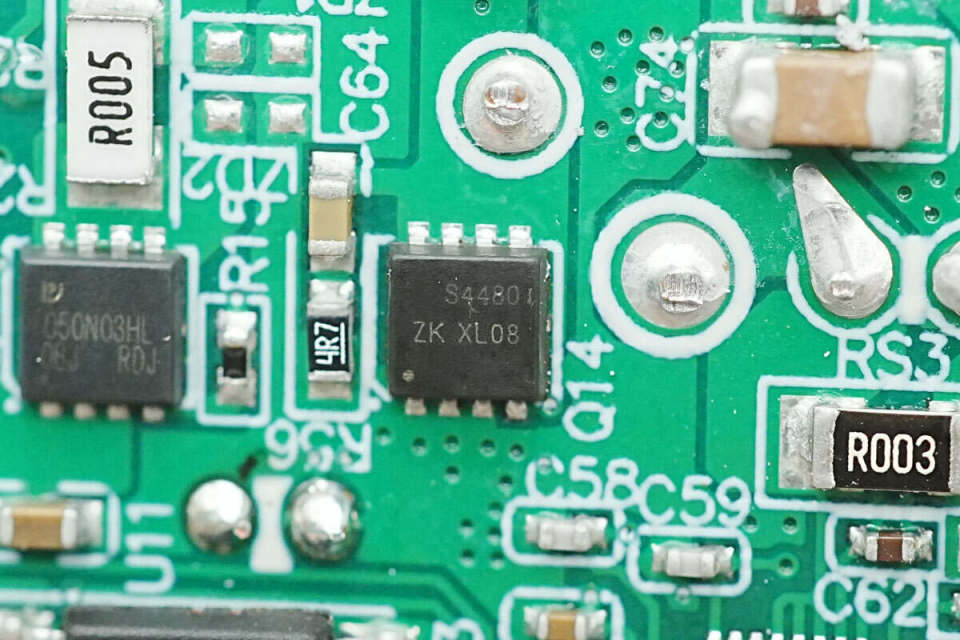

输出VBUS开关管来自平伟，丝印050N03HL。

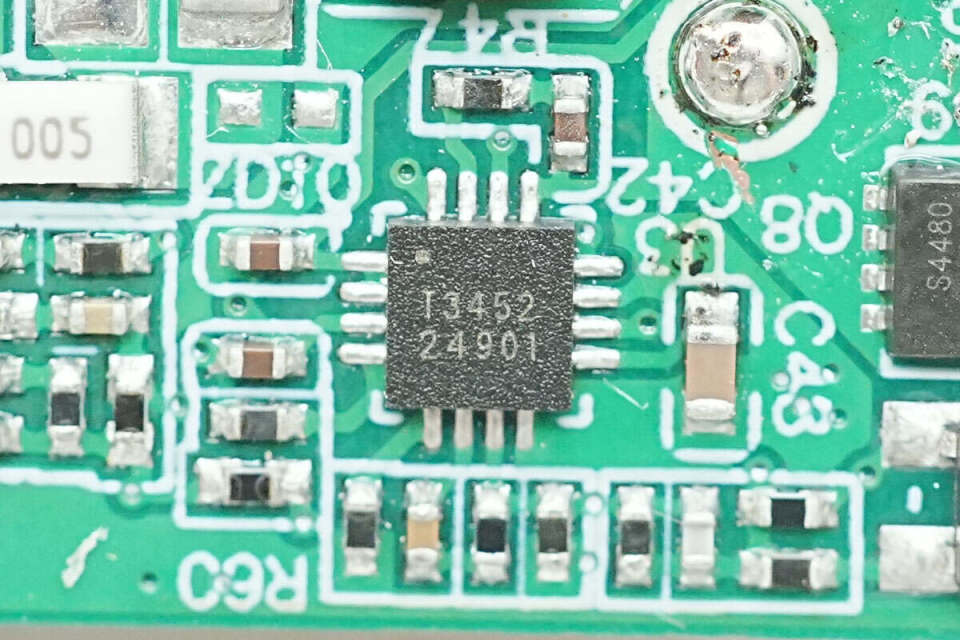

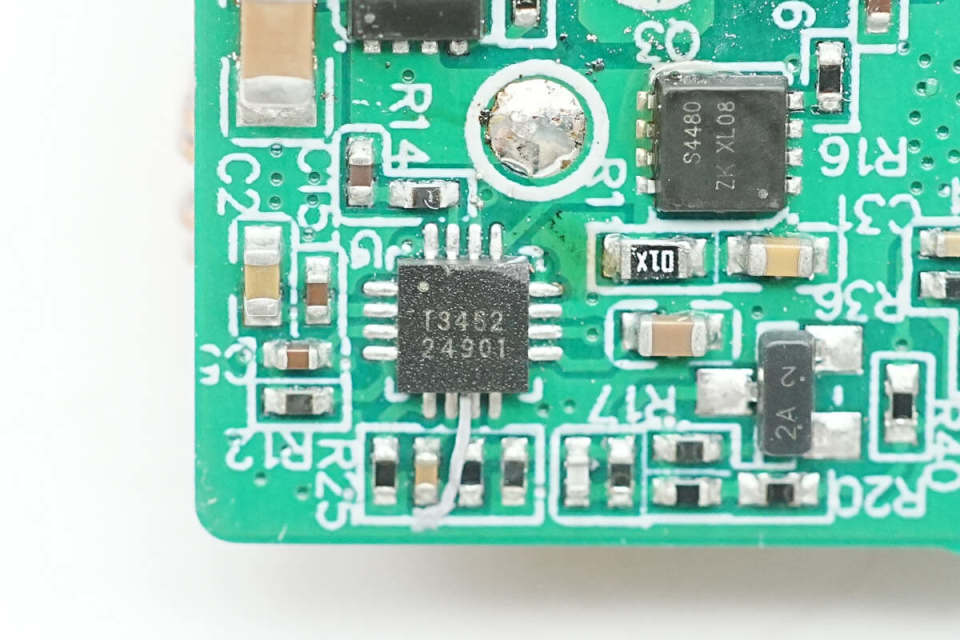

用于伸缩线降压的控制器来自拓尔微，型号TMI3452，是一颗宽范围输入输出电压的同步降压控制器，支持36V输入输出电压，芯片采用峰值电流控制模式，支持输入欠压闭锁，输出过电流，短路和过电压保护，支持过热关断，采用QFN-16封装。
外置的两颗同步降压开关管丝印S4480。

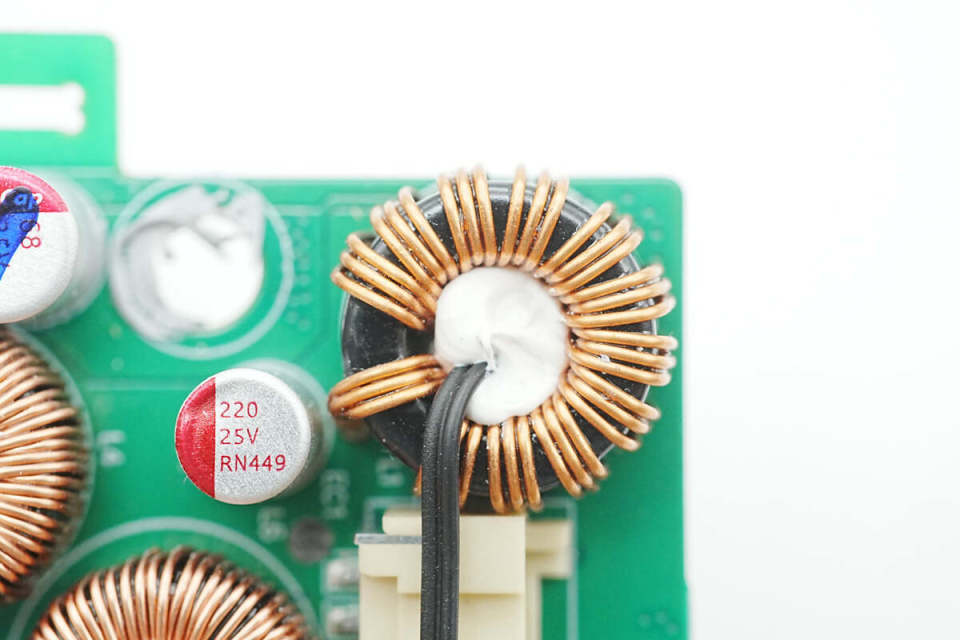

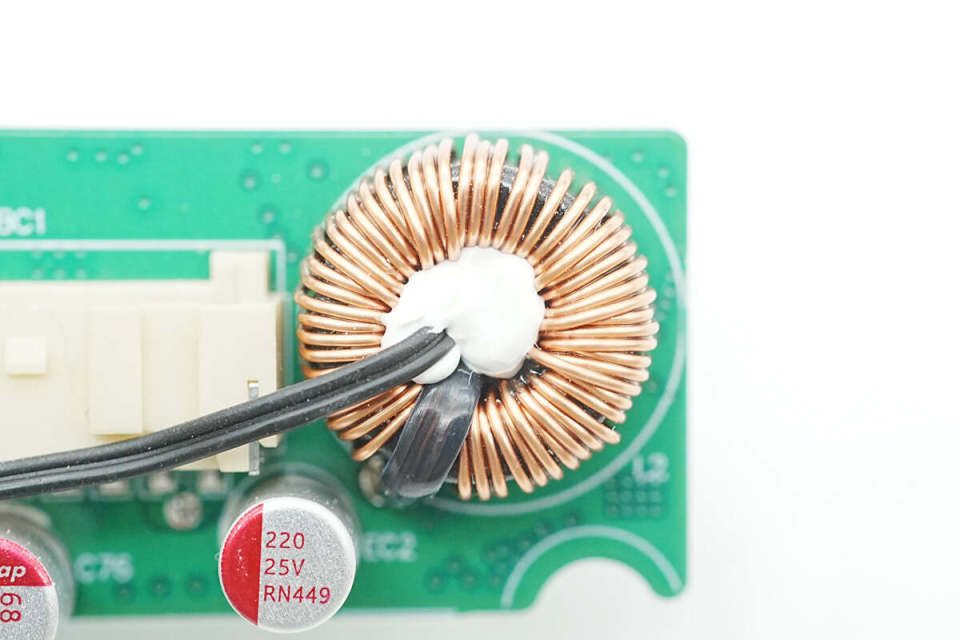

磁环降压电感采用三线并绕，内部设有热敏电阻检测温升。
滤波电容规格为220μF25V。
VBUS开关管丝印050N03HL。
另一路同步降压控制器同样采用拓尔微TMI3452。

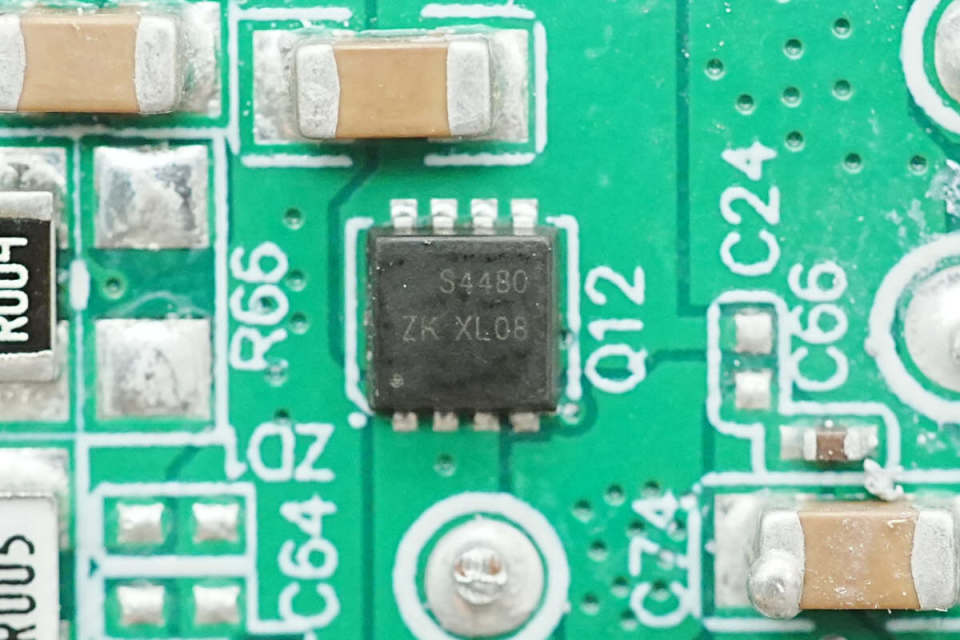

同步降压开关管丝印S4480。
另一颗同步降压管型号相同。
磁环电感内部设有热敏电阻检测温升。
输入滤波电容规格为68μF35V。
输出滤波电容规格为220μF25V。
VBUS开关管丝印050N03HL。

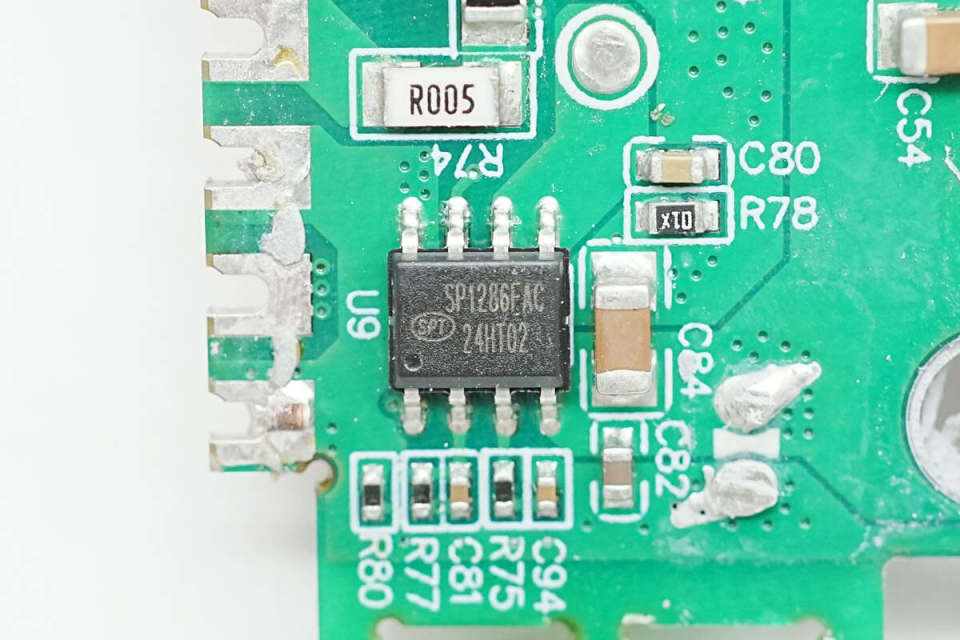

用于USB-A口的同步降压转换器来自硅动力，型号SP1286FAC，是一颗宽输入范围同步降压转换器，芯片支持40V输入电压，开关频率为120kHz，支持逐周期峰值电流限制，具备可调的线损补偿和输出电流限制，具备输入过电压保护，输出过电压，过电流和过热保护，采用SOP-8L封装。

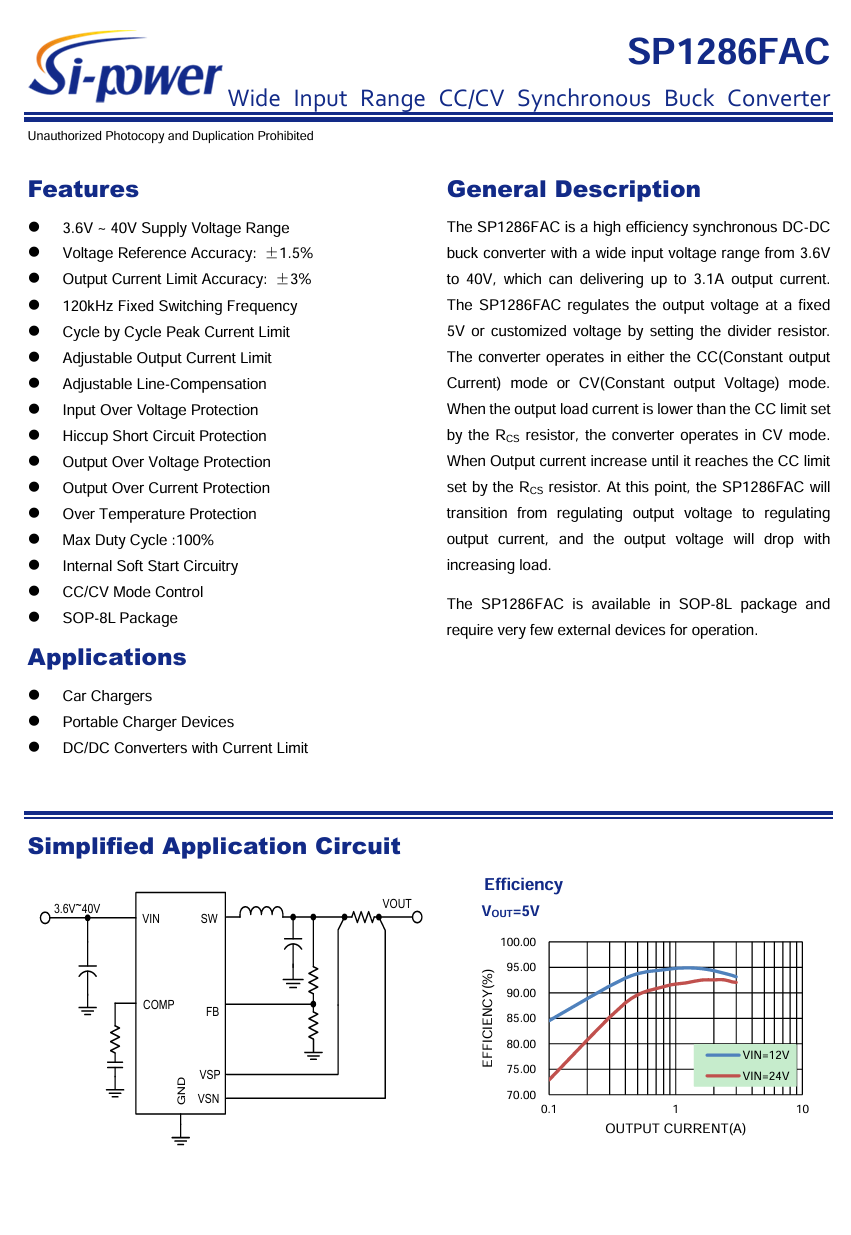

硅动力 SP1286FAC 资料信息。

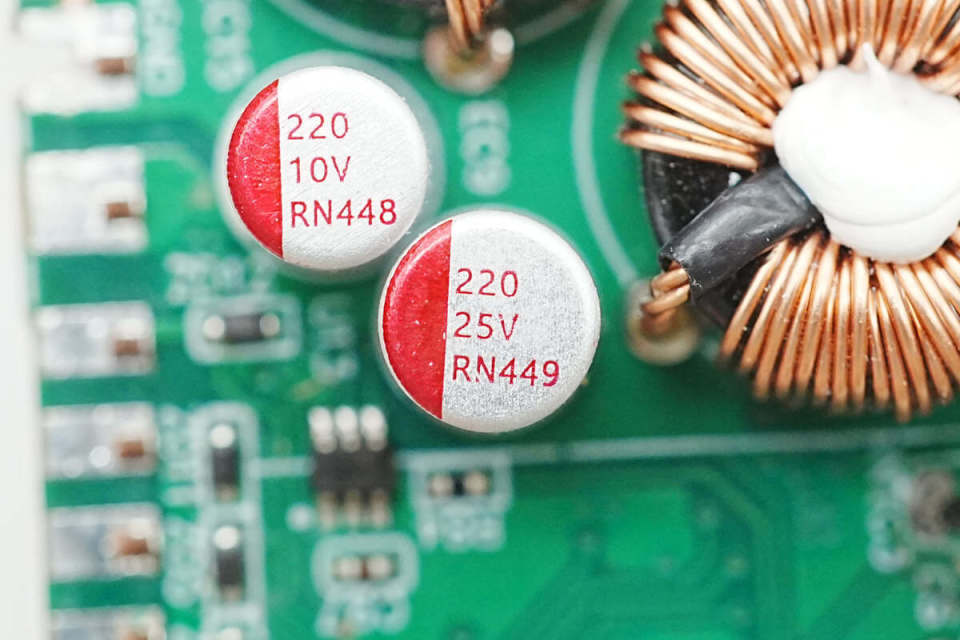

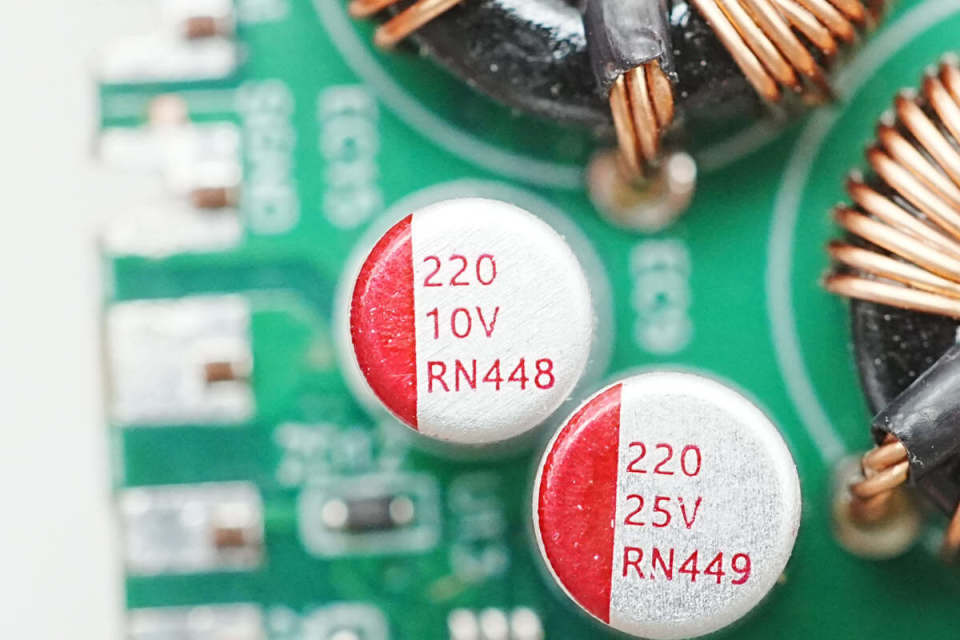

输出滤波电容规格为220μF10V。

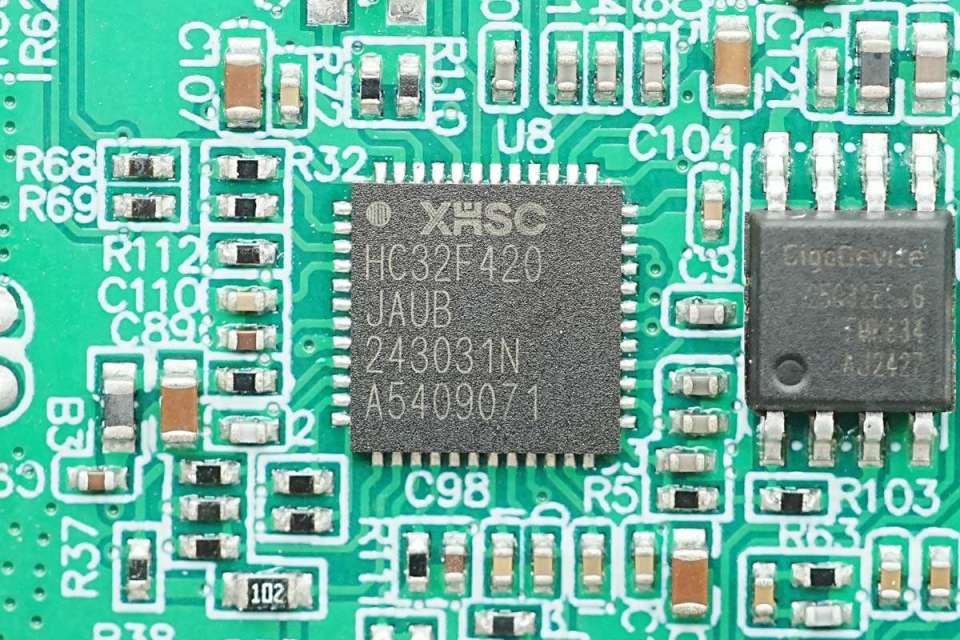

主控MCU来自小华半导体，型号HC32F420JAUB，芯片内置84MHz主频Cortex-M4内核，内置128K FLASH，24KB RAM，具备USART、SPI和I2C接口，用于充电器输出功率采集，采用QFN48封装。

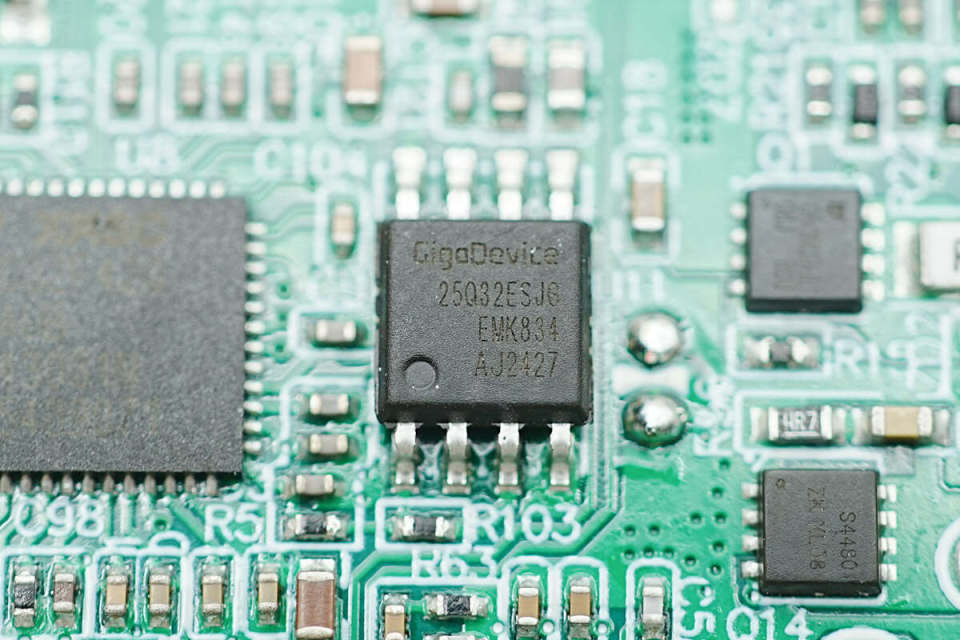

外置的存储器来自兆易创新，型号GD25Q32E，容量为4MB，采用SOP8封装。

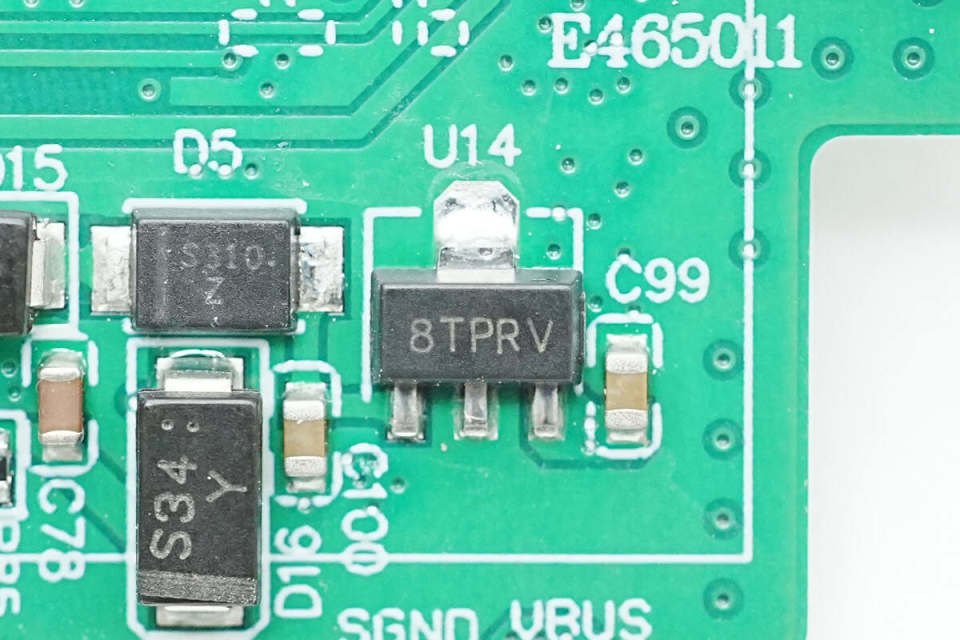

稳压芯片来自乐山无线电，丝印8TP，型号LR6375A50PT，输入耐压36V，输出电压5V，输出电流为250mA，采用SOT-89-3封装。

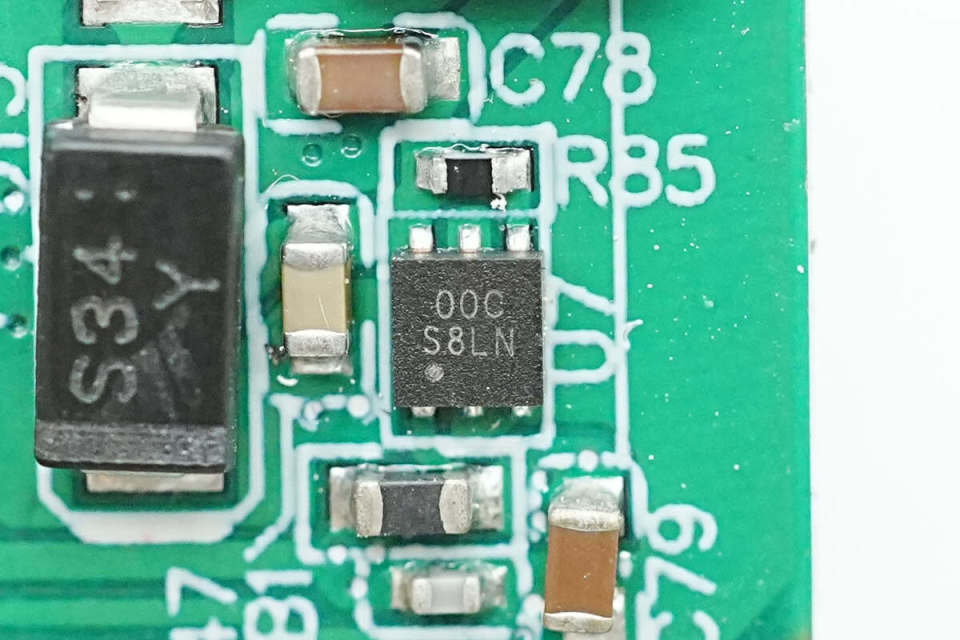

一颗丝印00C的芯片特写。

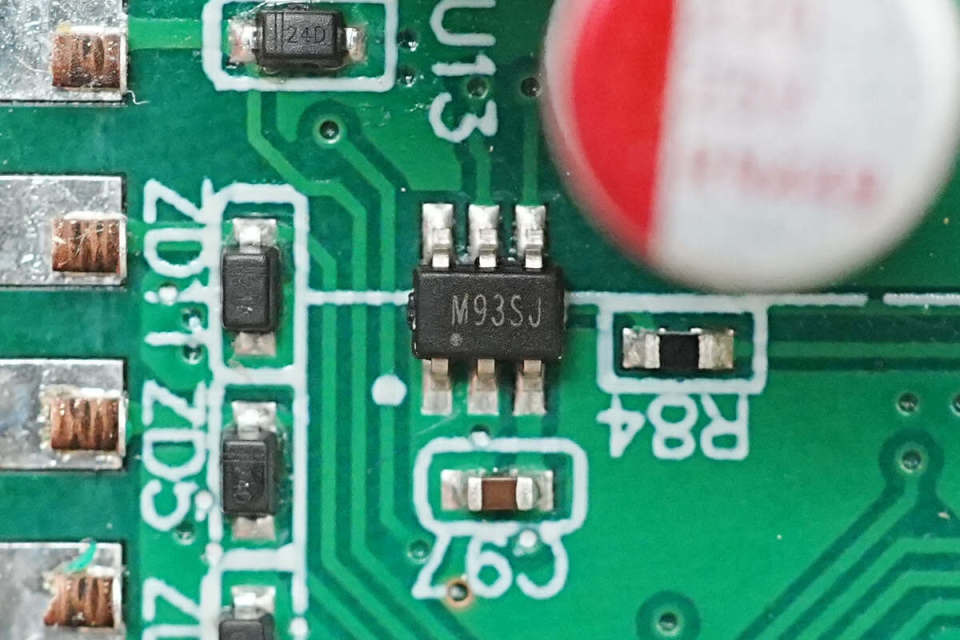

USB-A口的电流检测芯片来自SGMICRO圣邦，丝印M93，型号SGM8199A2，支持高侧和低侧应用，支持双向电流检测，支持28V供电电压，采用SC70-6封装。
USB-A和USB-C母座焊接在垂直小板上。
母座通过过孔焊接固定，牢固耐用。

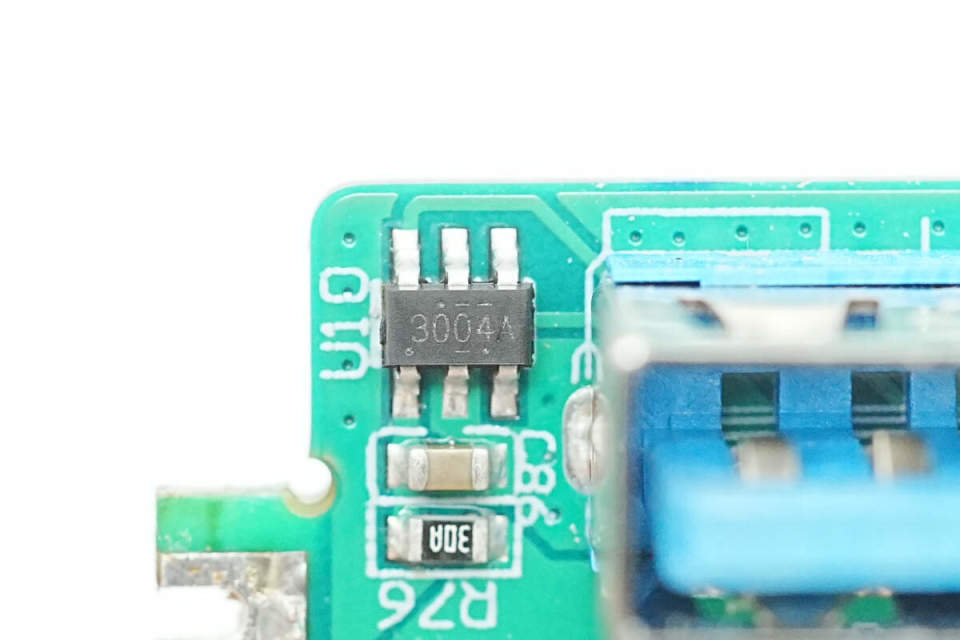

USB-A口自动识别芯片来自赛微微电，型号CW3004，支持两个USB-A接口2.4A充电，采用SOT23-6L封装。

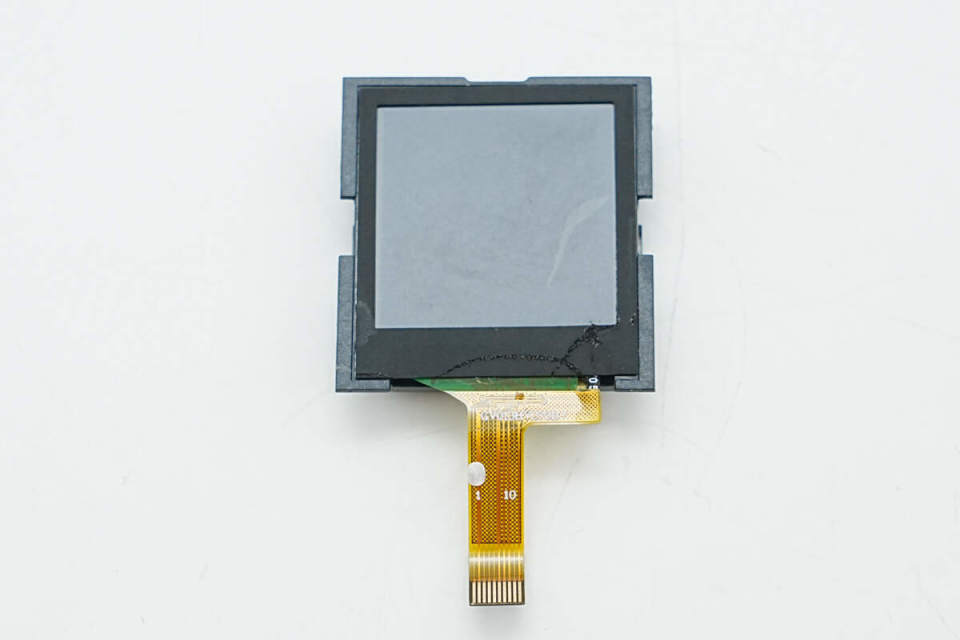

液晶屏幕设有塑料框架固定保护。
塑料框架背面设有固定卡扣。
最后来拆解伸缩线和插座模块。
发条盒盖子与插座模块外壳为一体结构。

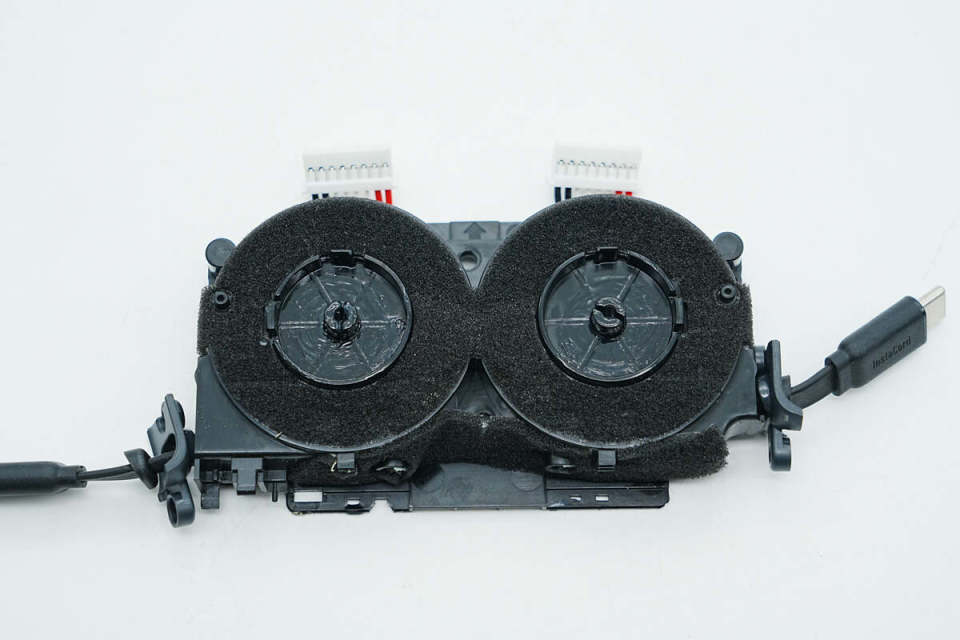

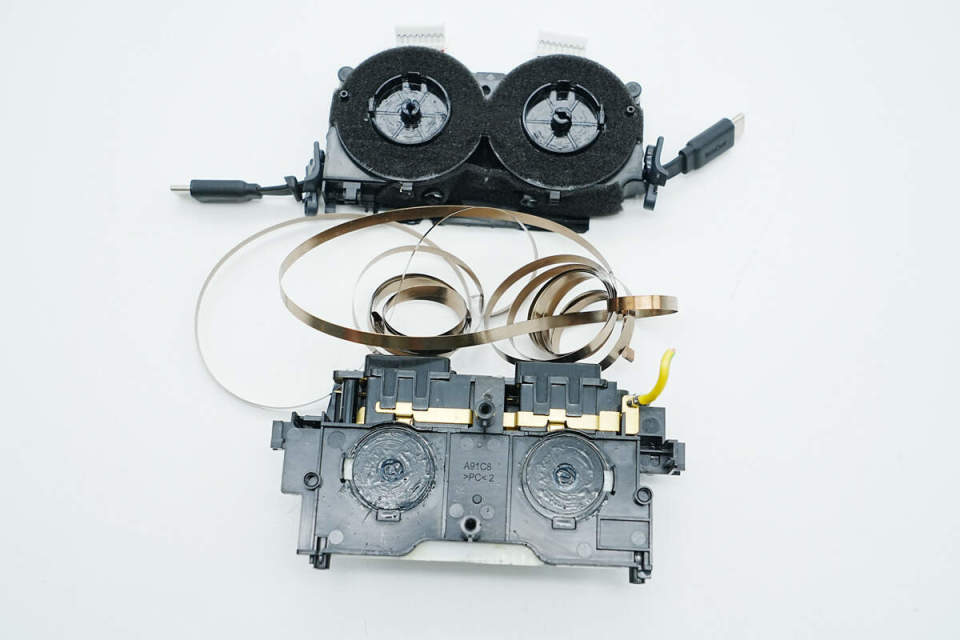

伸缩线转轴结构一览。

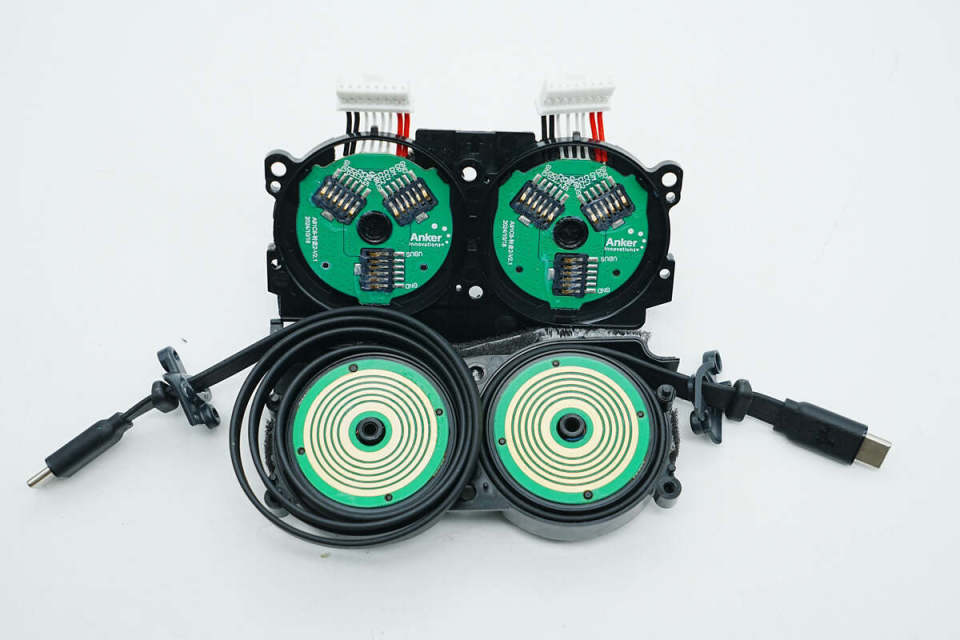

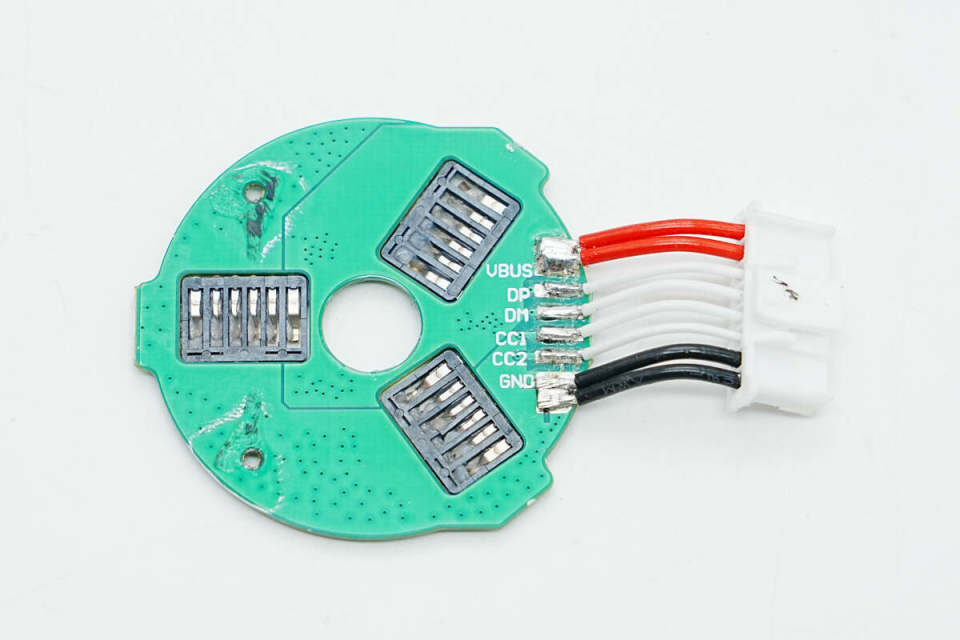

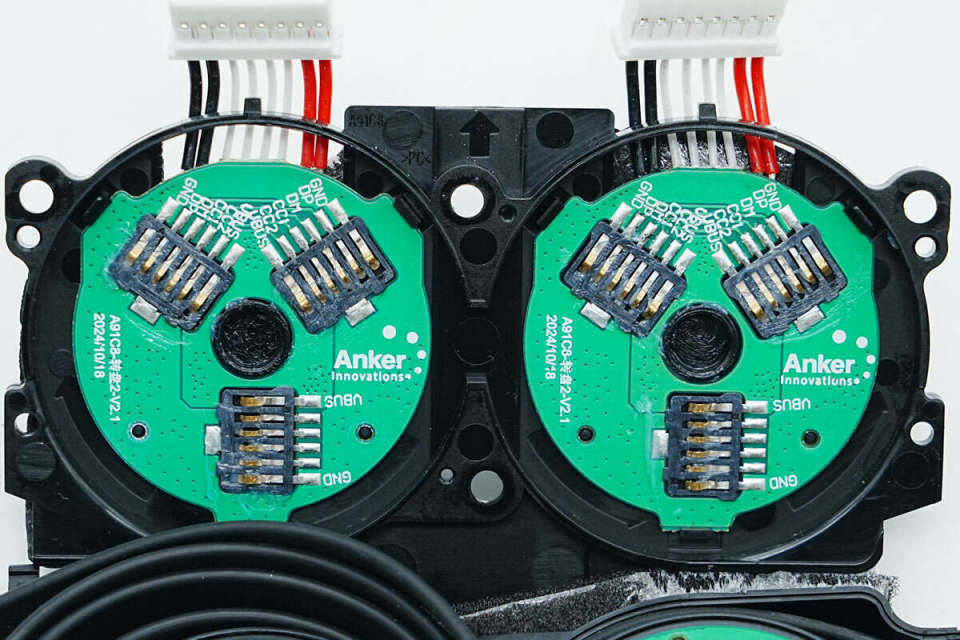

打开伸缩线模块，内部PCB滑环和电刷一览。
电刷焊接连接到圆形PCB。
另一面为镂空设计，降低厚度。

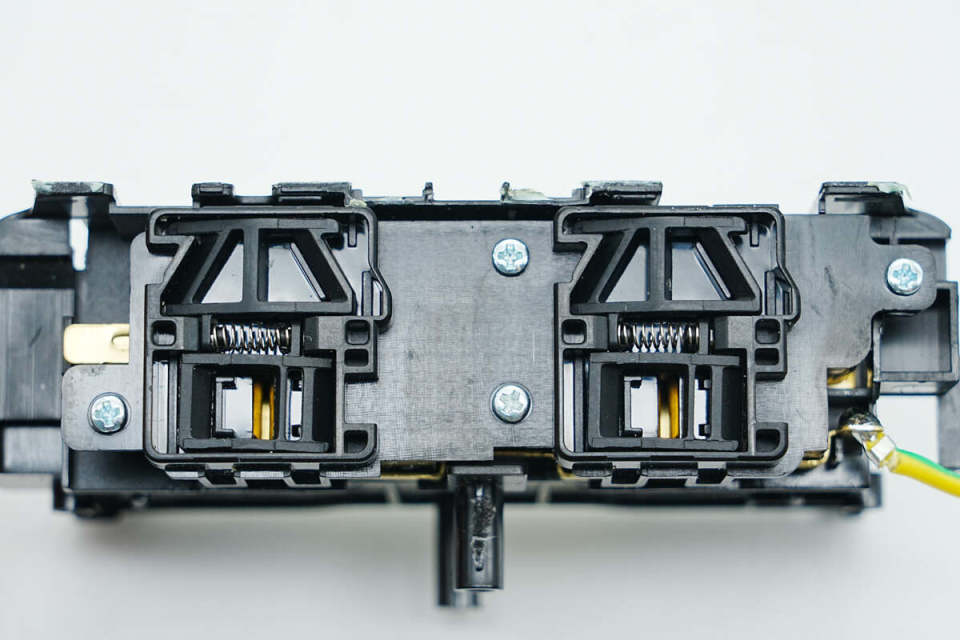

插座模块通过螺丝固定在绝缘壳体上。

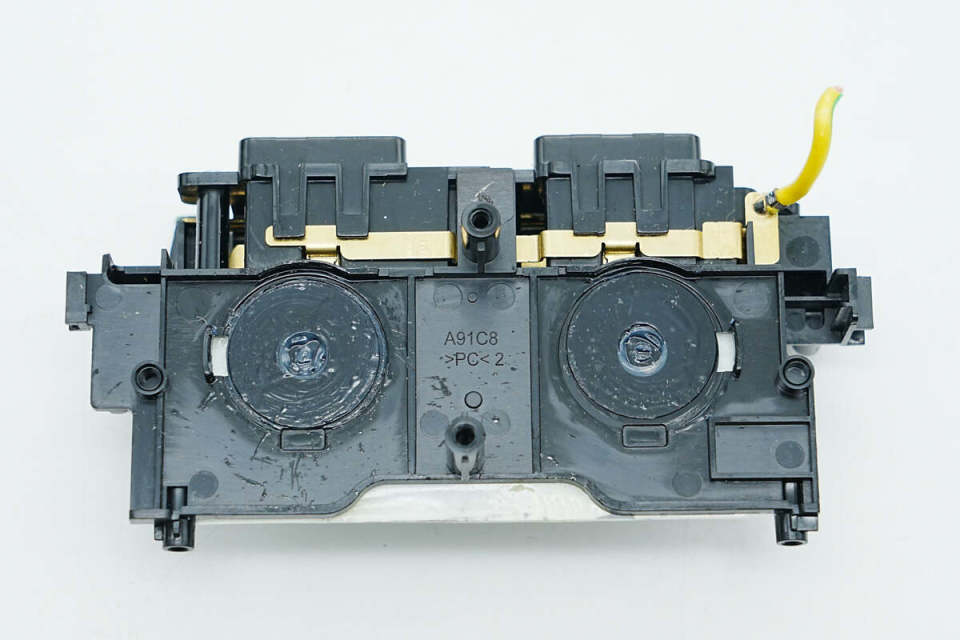

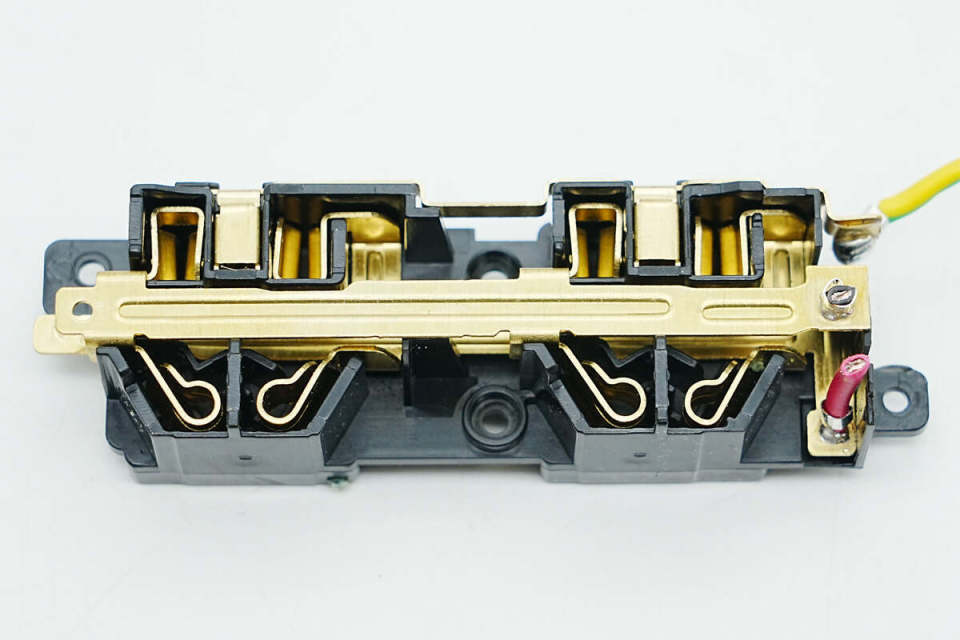

插座内部为一体铜条结构，导线焊接连接。

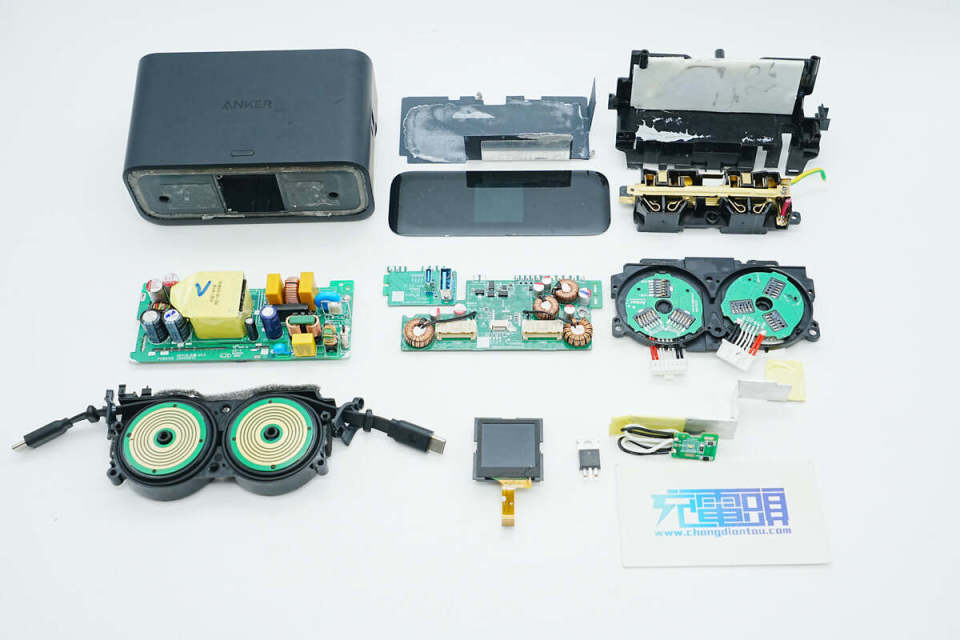

全部拆解一览，来张全家福。
充电头网拆解总结

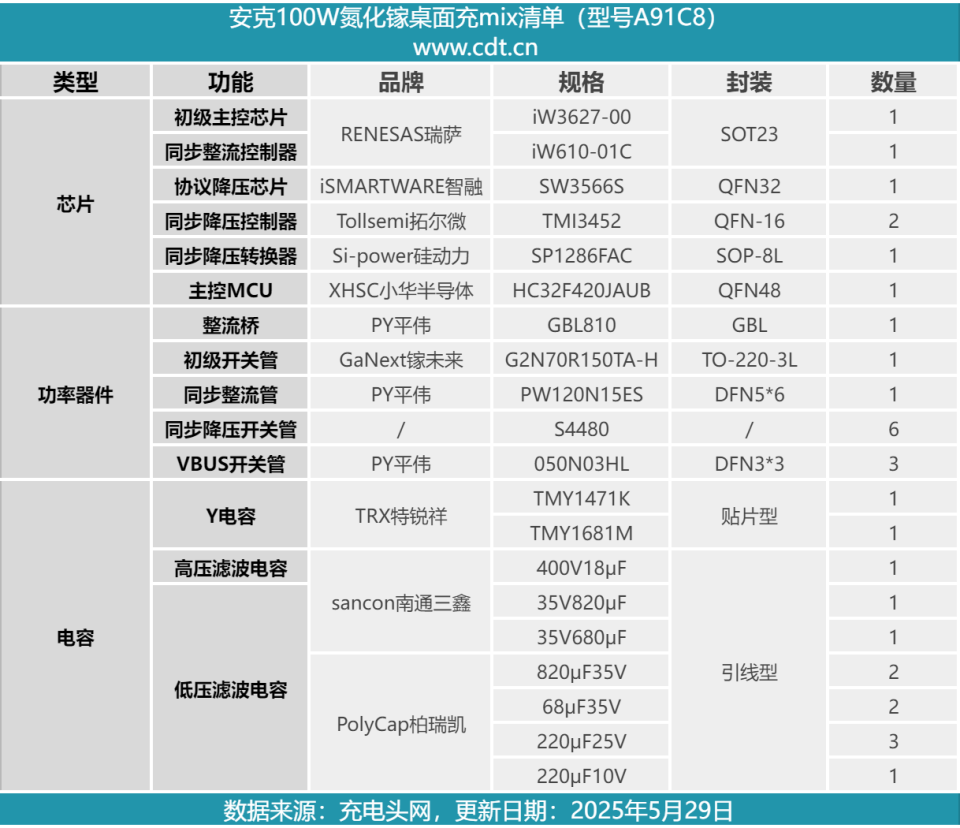

最后附上安克氮化镓桌面充的核心器件清单，方便大家查阅。
安克氮化镓桌面充自带两条伸缩线，长度为70cm，支持100W PD快充和华为66W SCP超级快充。机身侧面设有USB-C和USB-A接口，分别支持100W和12W输出功率。机身正面设有液晶屏幕，支持充电器功率和温度显示，便于消费者了解桌面充输出状态和当前温度。桌面充还设有两个新国标五孔插孔，支持2500W功率。
充电头网通过拆解了解到，安克氮化镓桌面充内部使用瑞萨iW3627-00+iW610-01C单级高PF电源方案，搭配使用镓未来G2N70R150TA-H氮化镓开关管。输出使用智融科技SW3566S降压。小华半导体HC32F420JAUB MCU用于屏幕驱动。PCBA模块整体打胶填充加强散热，做工用料扎实可靠。
