爱国者（aigo）秉承着“为国民，造好物”的执念，在PC电源领域推出了星璨EV系列电源，该系列电源不仅拥有优秀的性能表现，而且凭借着相对亲民的定价获得了很不错的性价比，可以说是成功地将高端白金定位的产品带到了主流市场。因此当星璨EV1200电源登场的时候，在各种意义上他都算是站在前辈的肩膀上，对他的期望自然也是更高。

爱国者星璨EV1200白金电源延续了此前星璨EV系列的设计，同样拥有黑色与白色两种配色版本，基于ATX 3.1规格开发，额定功率为1200W，采用全模组线材设计，目前市场定价为899元，提供有包括2年换新在内的10年质保服务。

爱国者星璨EV1200电源基本规格：

爱国者星璨EV1200电源开箱赏析

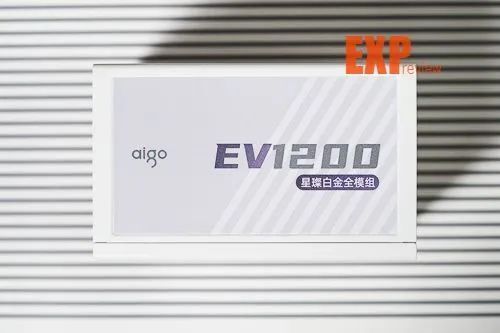

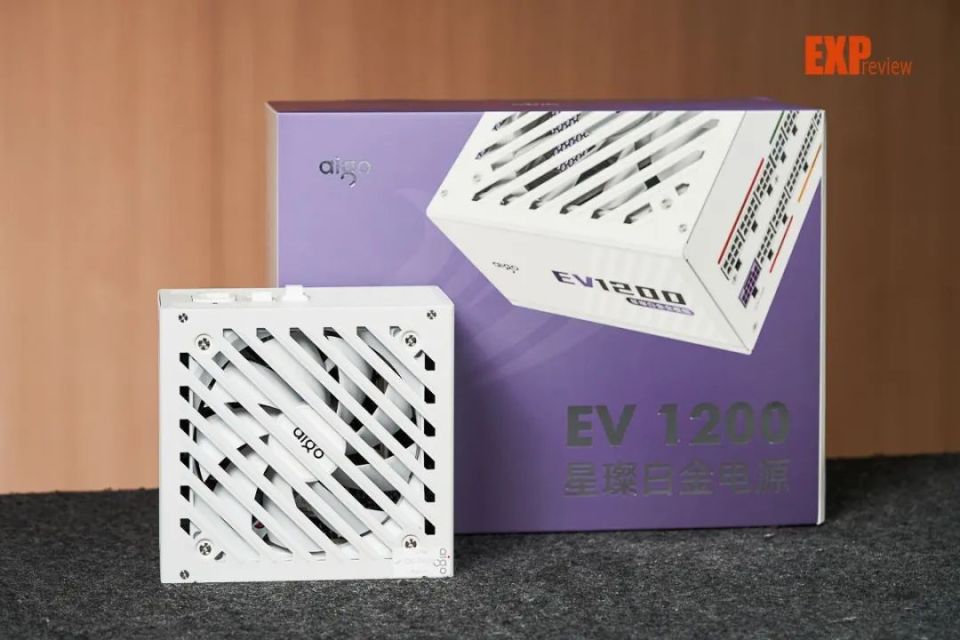

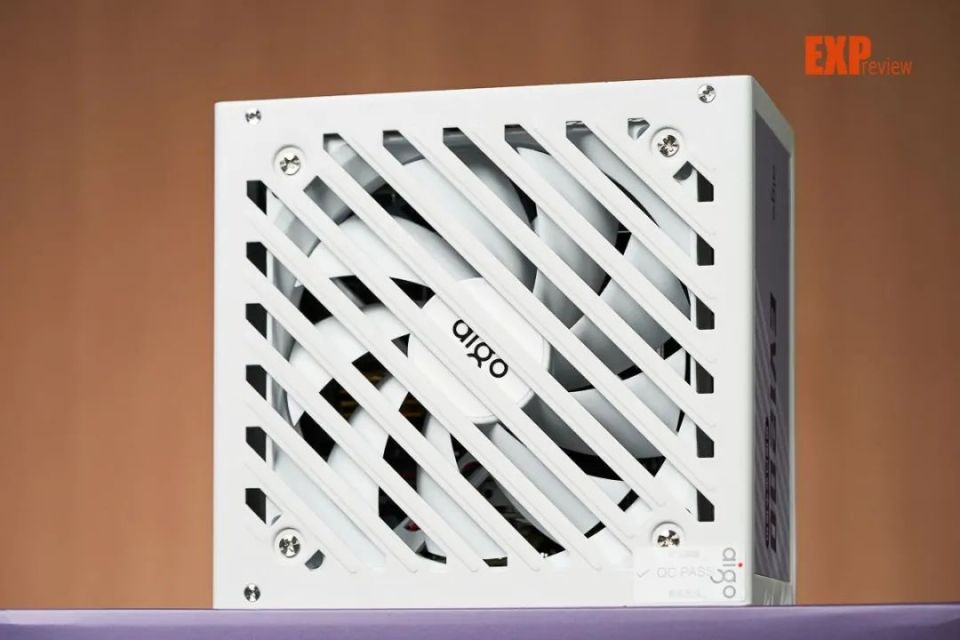

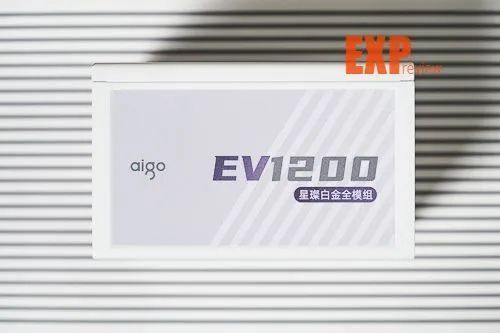

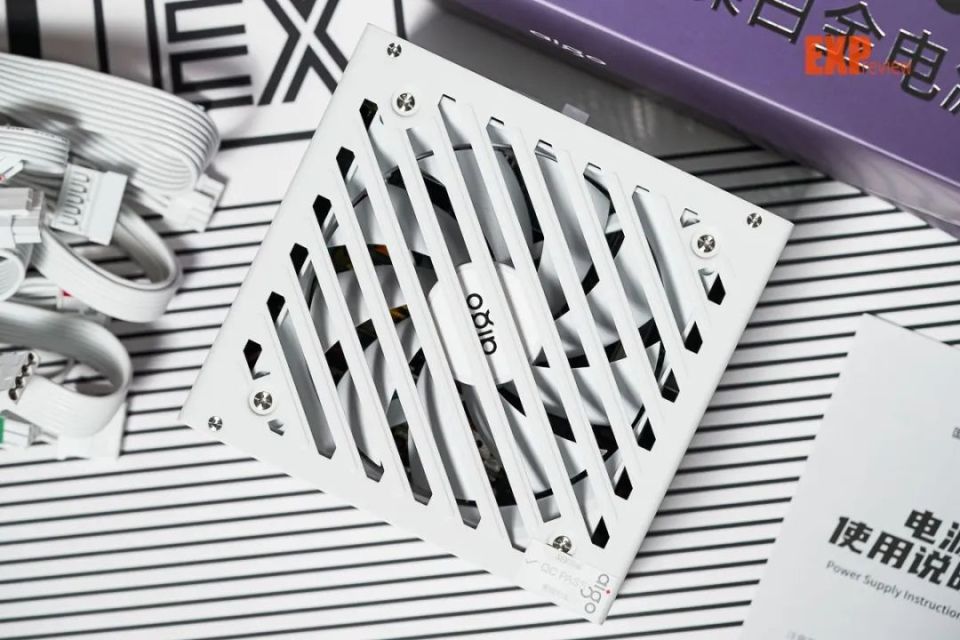

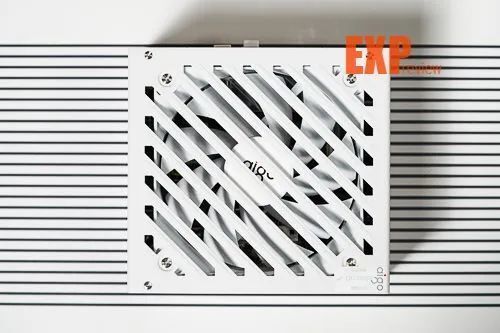

爱国者星璨EV1200白金电源有黑白两种配色，这次评测的是白色版本，相较黑色版本其不仅电源本体与模组线材的配色改为白色，包装上也是对应地从黑、银、紫改为了白、银、紫作为主要配色。电源顶盖与风扇格栅仍然采用了一体化设计，长六边形的风扇格栅设计有较多的镂空面积，可进一步提高进风量，加强电源的散热效果，电源风扇的轴心位置则贴有“aigo”的LOGO贴纸，进一步增强产品的品牌辨识度。

星璨EV1200白金电源采用9扇叶设计、120mm直径的FDB动压轴承风扇，支持智能启停功能，可在输出负载不超过额定功率30%的情况下，自动停转风扇以确保电源拥有足够低的运行噪音。同时电源也配置有一键风扇Boost功能，启用后风扇会保持全速运行，适合在高强度功率输出的环境下使用，同时爱国者表示，启用Boost模式后，电源可实现120%额定功率的稳定运行。

电源尺寸为140*150*86mm，属于标准尺寸的ATX电源，可以认为在ATX机箱中不存在安装兼容性问题。同时电源采用了模组化线材设计，玩家可以根据自己的实际使用需求搭配模组线材，降低机箱内部的走线难度。

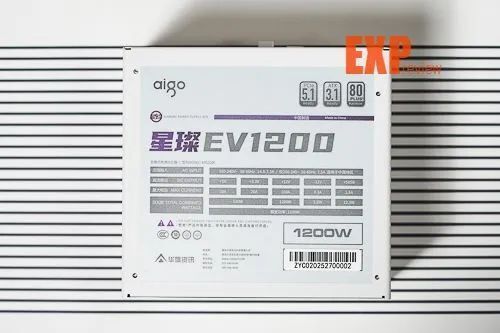

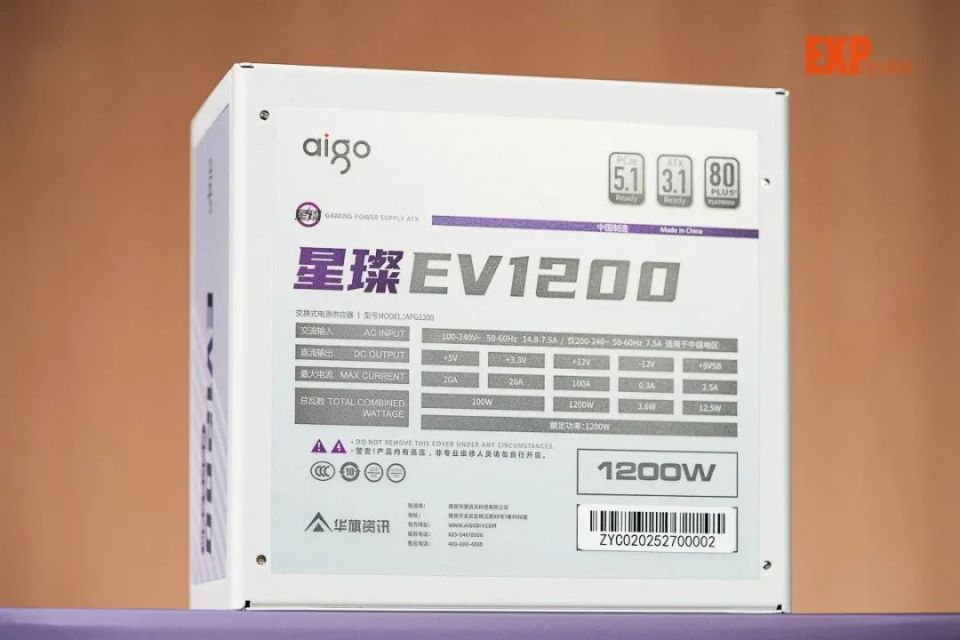

爱国者星璨EV1200白金电源的额定功率为1200W，其中+12V的额定输出电流为100A，相当于1200W功率，+5V与+3.3V均为20A额定输出电流，联合输出功率为100W，应对当前的旗舰平台是非常轻松的。同时电源还通过了80Plus铂金认证并获得了PPLP PLATINUM星级，性能上有充分的保障。

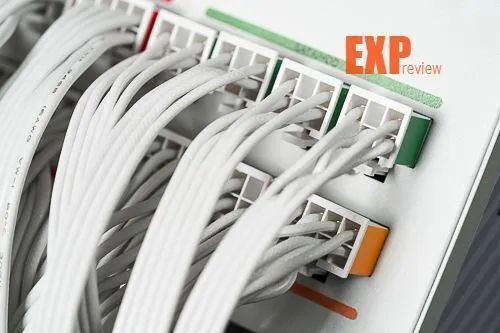

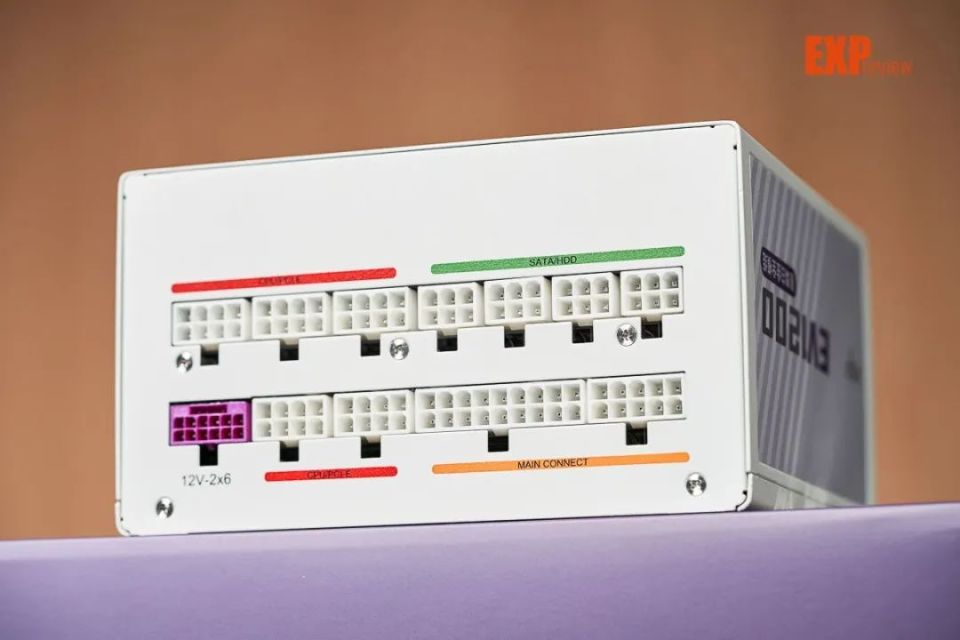

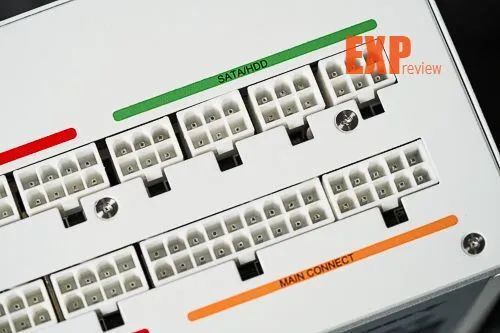

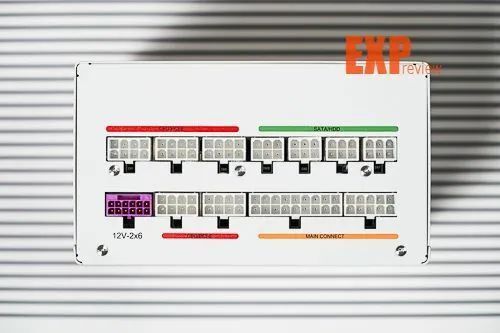

为了优化装机体验，爱国者星璨EV1200白金电源在模组接口部分采用了分区易识别设计，不同种类的模组接口使用了不同颜色进行标注，玩家安装时只需要将对应颜色的模组线材连接到电源上即可。

电源的模组线均为白色的压纹线材，24pin主供电接口线为600mm长度；CPU供电接口有2个，均为单接口模组线，线长为700mm；PCI-E供电接口有3个，均为单接口线材，长度为550mm，配置有3条；12V-2x6接口有1个，模组线材长度为600mm；SATA及D型4pin供电模组均为一分四的设计，线长为450+150+150+150mm，共计提供有8个SATA接口与8个D型4pin接口。

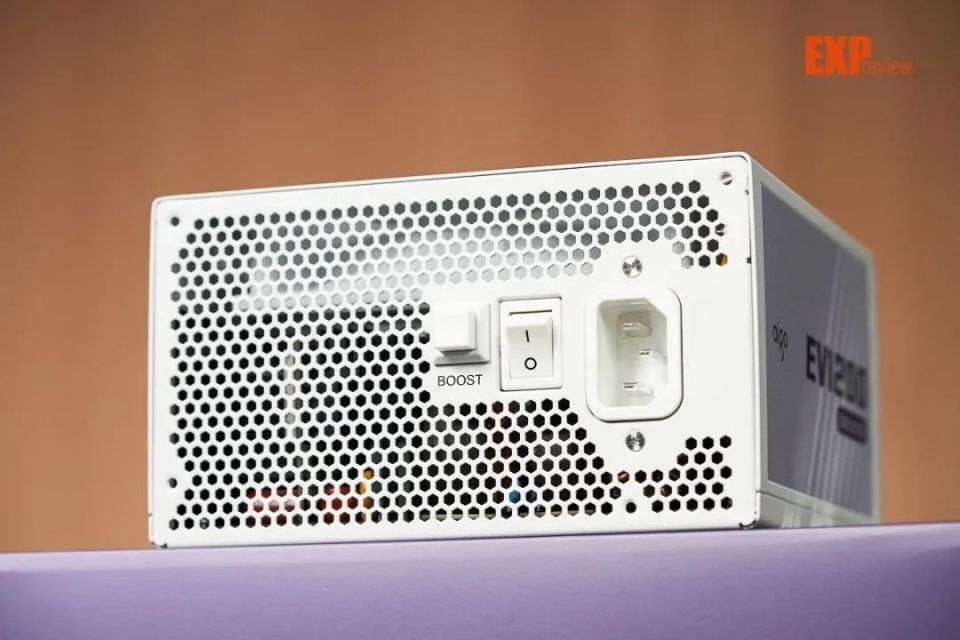

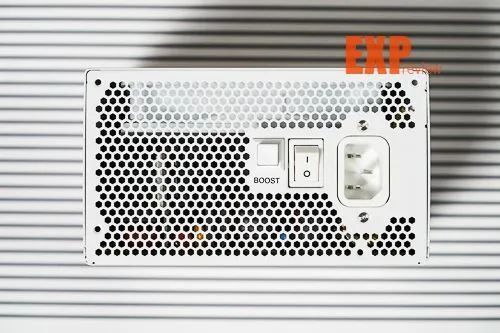

电源的尾部配有带独立开关的AC输入接口以及风扇BOOST模式的开关

爱国者星璨EV1200电源拆解赏析

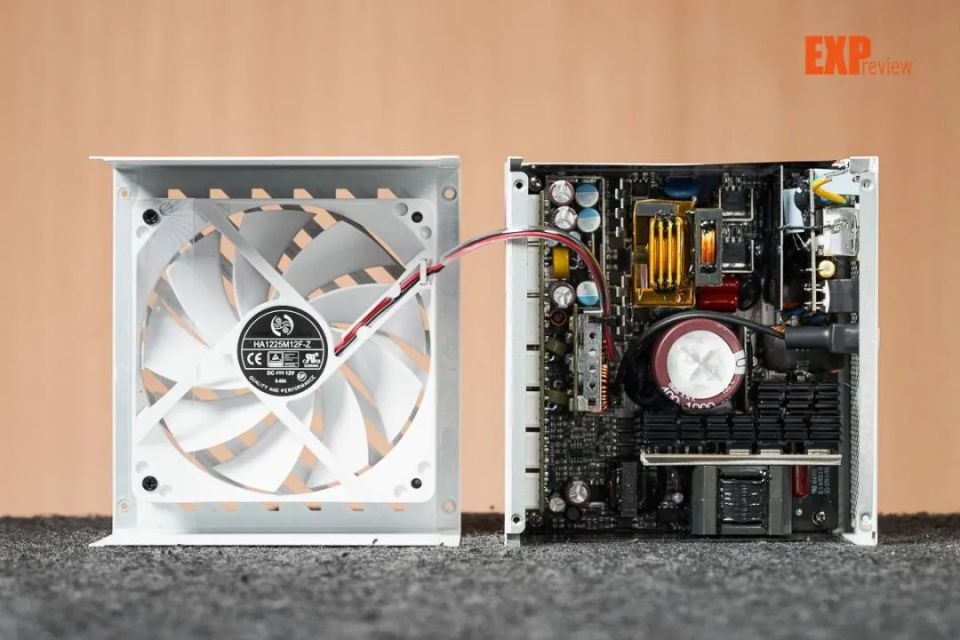

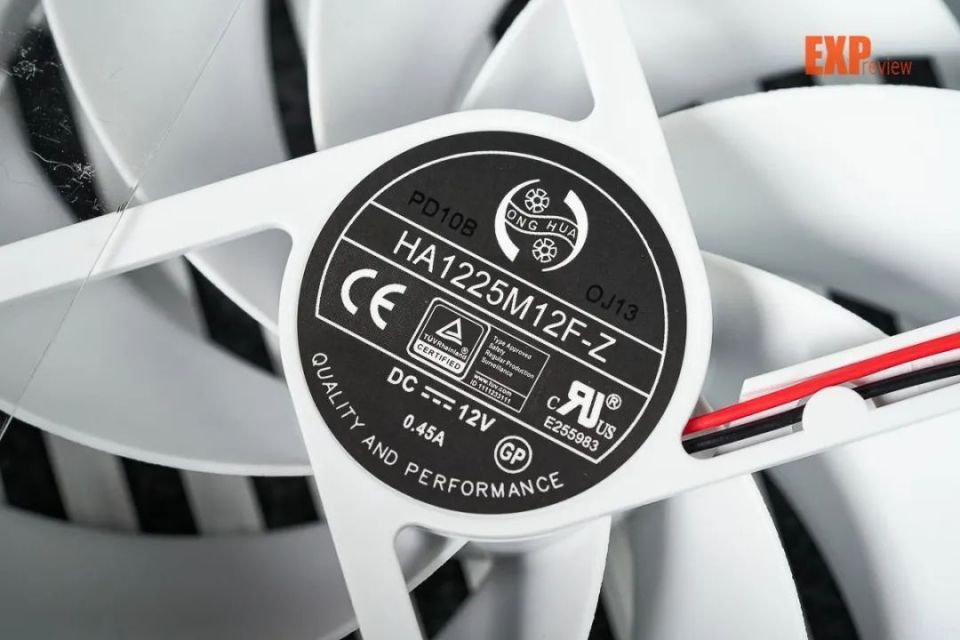

爱国者星璨EV1200电源使用的是鸿华HA1225M12F-Z风扇，电机规格为DC12V 0.45A，FDB动压轴承，采用2pin供电接口，通过调整电压的方式来实现调速。经实际测试，风扇的最大风压为2.36mmH2O，最大风量为82CFM，在最大风量的状态下，风扇最高转速达到2049RPM。

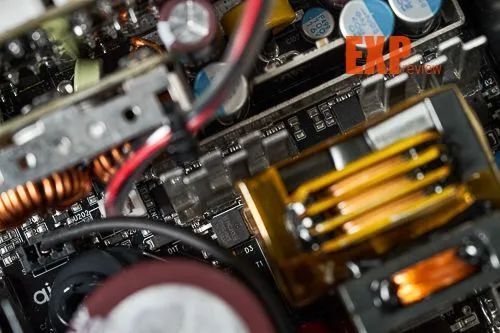

爱国者星璨EV1200电源内部结构延续了首发产品星璨EV1000的设计，基于主动式PFC+半桥LLC谐振+同步整流+DC-DC结构打造，采用了全日系电容，可以为用户提供优秀的电气性能体验。

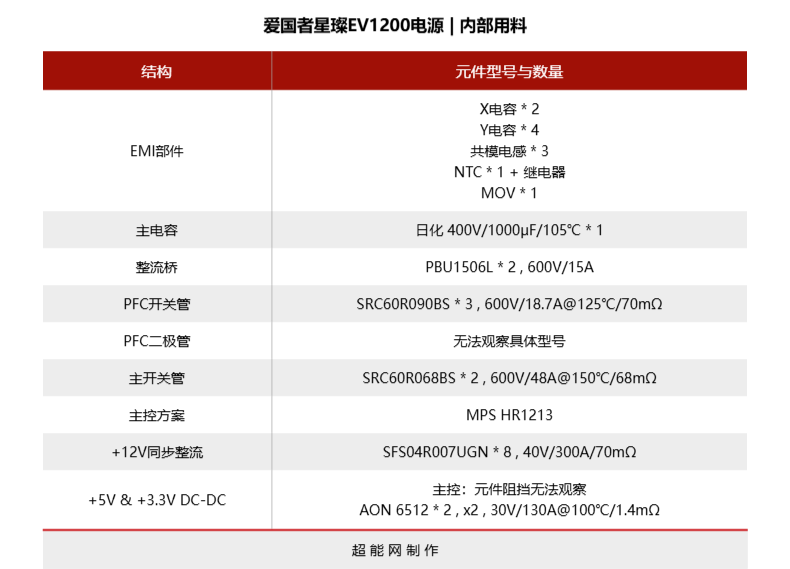

电源的EMI电路组成完整，一级EMI与AC输入接口、AC输入开关、保险管等整合在一个独立PCB上，二级EMI则位于主PCB上，共计配置有2个X电容、2对Y电容以及3个共模电感，MOV与NTC齐全，其中NTC位于主电容旁边，配置有独立继电器。

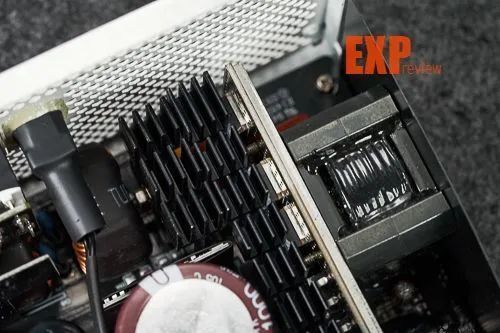

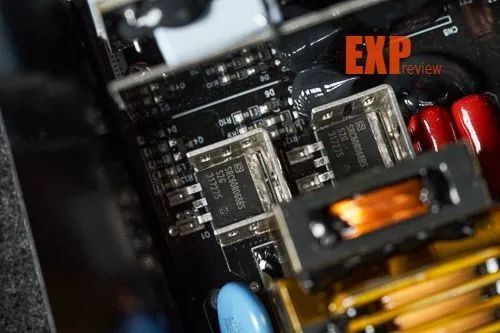

电源配置有两个PBU1506L整流桥，两者共用一块散热片；PFC电路采用独立PCB，共计配置有5个管子，从安装形式来看应该是3个PFC开关管与2个PFC二极管，共用一块散热片，但所有管子都被散热片覆盖，难以观察到具体型号，但有资料显示其PFC开关管为SRC60R090BS；2个主开关管则位于主变压器的旁边，型号均为SRC60R068BS；电源主控芯片配有独立PCB板，并使用了热缩管进行包裹，方案是MPS HR1213，可以同时控制PFC与LLC谐振电路 。

电源配置有1个规格为400V/1000μF/105℃的日化电解电容作为主电容，电源的+12V输出采用的是同步整流，配置有8个MosFET，布置在PCB的正面，4个一组分布在主变压器旁边，型号均为SFS04R007UGN，目前PDF规格书还没公开，据称典型规格为40V/300A/70mΩ，整流管与续流管各配置有4个。

电源的+5V与+3.3V采用DC-DC设计，PWM控制器被遮挡无法观察具体型号，MosFET则分为两组，每组各2个AON6512，配置有开放式线圈电感与固态电容。

爱国者星璨EV1200电源基础性能测试

静态均衡负载与ATX 3验证

爱国者星璨EV1200电源额定功率为1200W，在115Vac与230Vac输入电压下的OPP过功率保护实测在1820W到1870W之间，约为额定功率的150%，预留的功率空间非常充足，+12V、+5V与+3.3V的OCP过电流保护功能均正常工作，从数值上看230Vac输入下的OCP保护点会比115Vac输入的略高一些。

此外电源还具备Boost模式，一键开启后风扇会直接提升至最高转速，使得电源可以实现在额定功率的120%输出下持续工作，我们对此进行了30分钟的超载120%持续输出测试，电源工作一切正常，各路输出电压相较100%额定输出并无超出预期的变化。

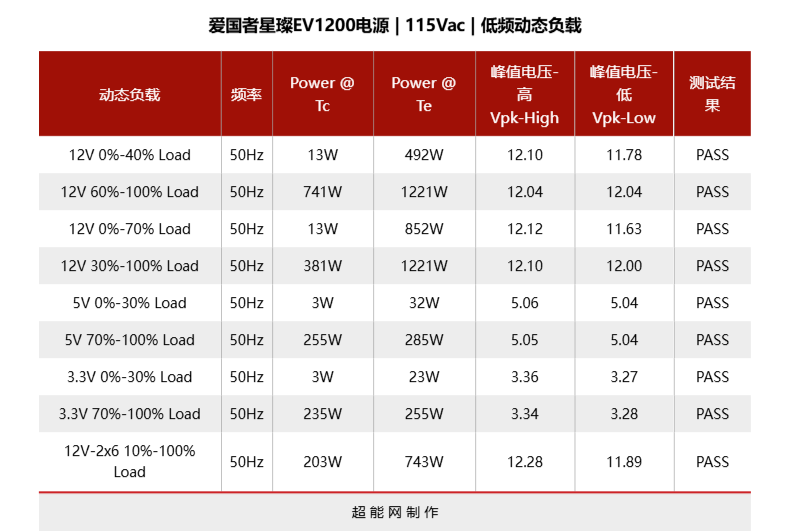

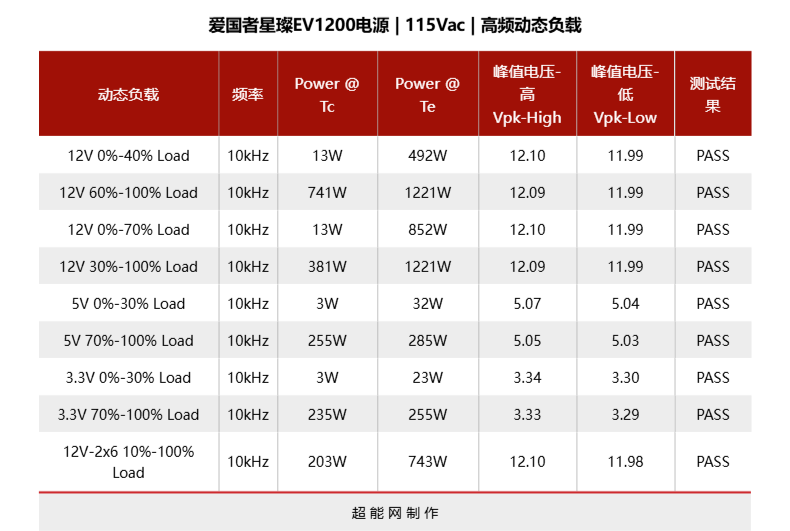

动态负载方面，无论是10kHz高频又或者是低频50Hz下，爱国者星璨EV1200电源的各路输出都能很好地控制峰值电压，各组输出均无电压过冲的情况。

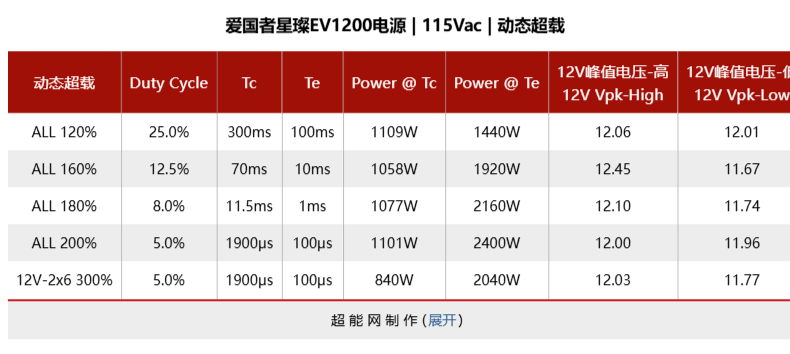

而在ATX 3.1规格验证上，目前业内比较重视的参数主要是2%轻载输出的转换效率，以及在120%、160%、180%、200%瞬时动态输出下的峰值功率表现。经测定爱国者星璨EV1200电源在2%轻载也就是24W输出时，115Vac与230Vac输入电压下转换效率均可达到70%以上的水平，动态峰值功率的测试也全部通过，可以判定此款电源符合ATX 3规格要求。

转换效率

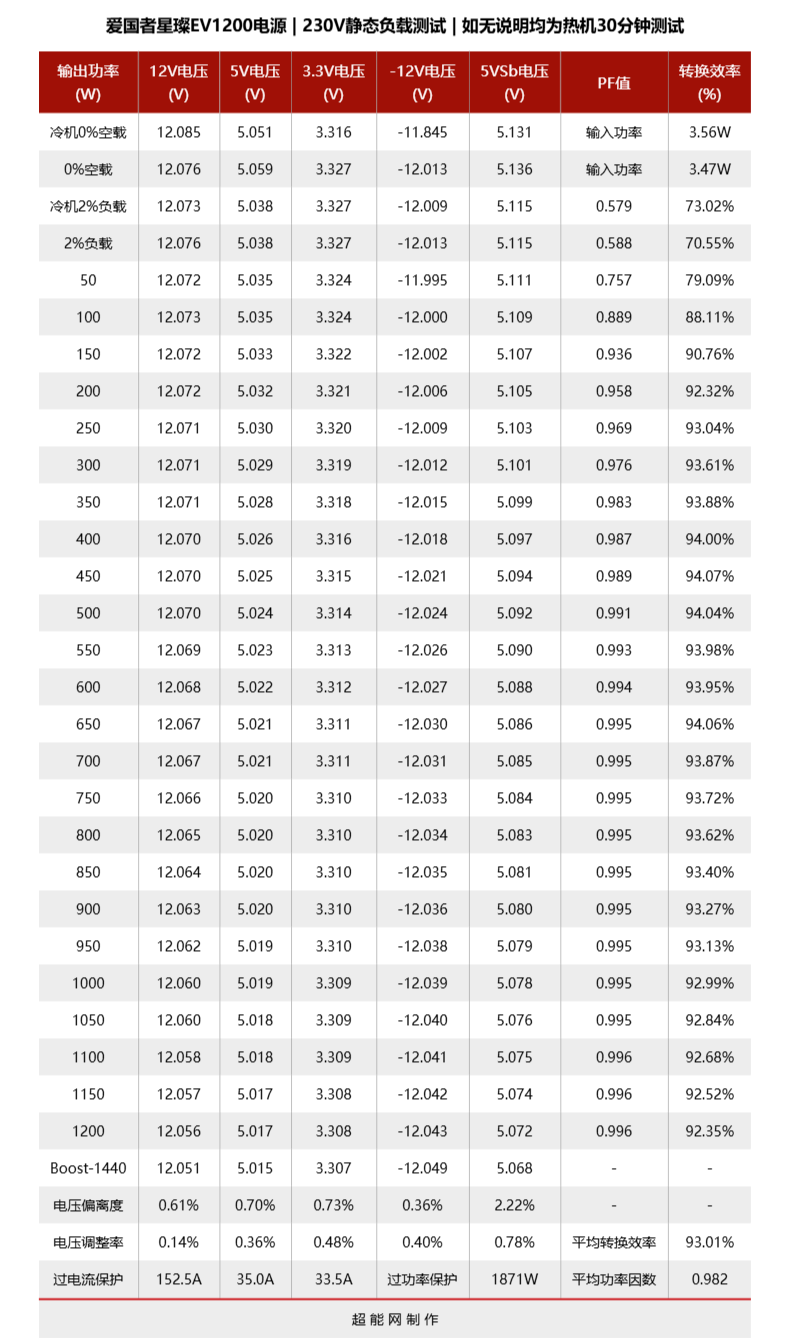

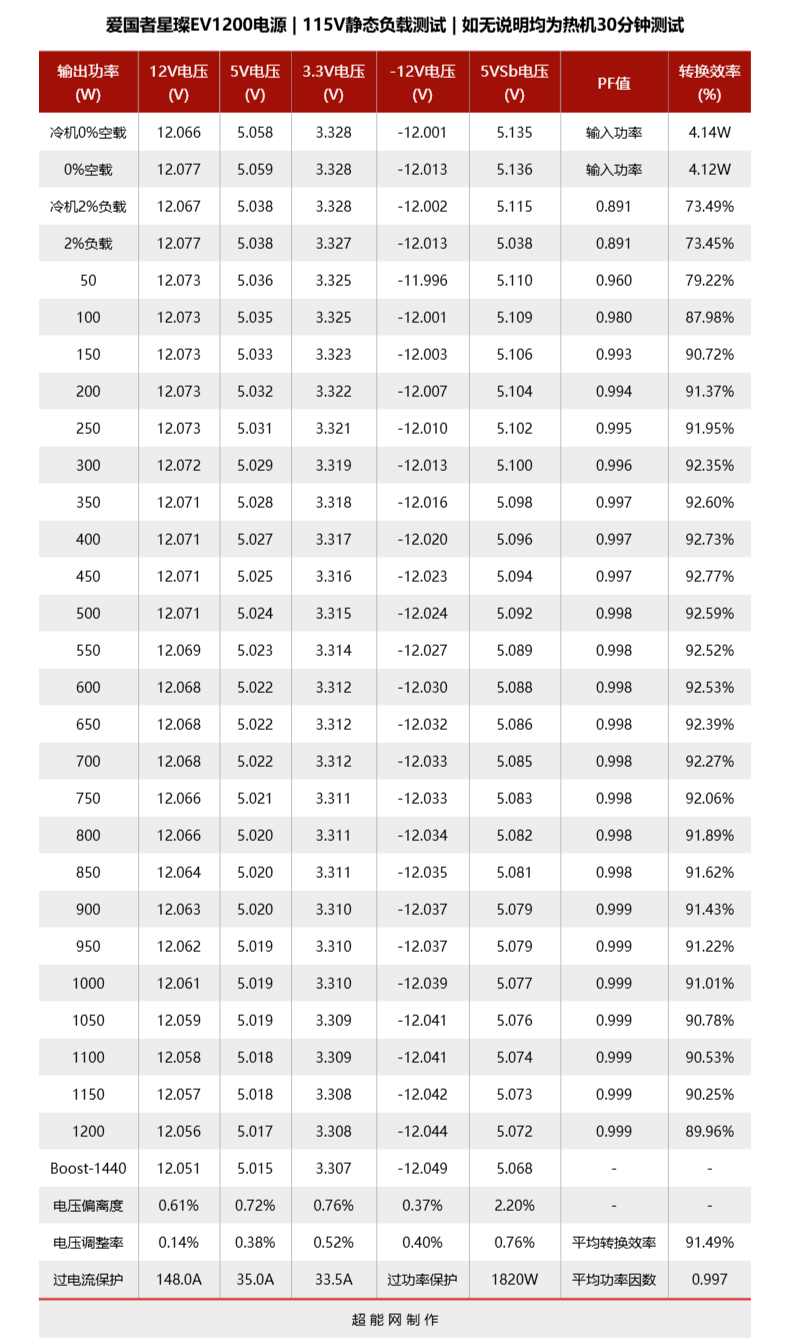

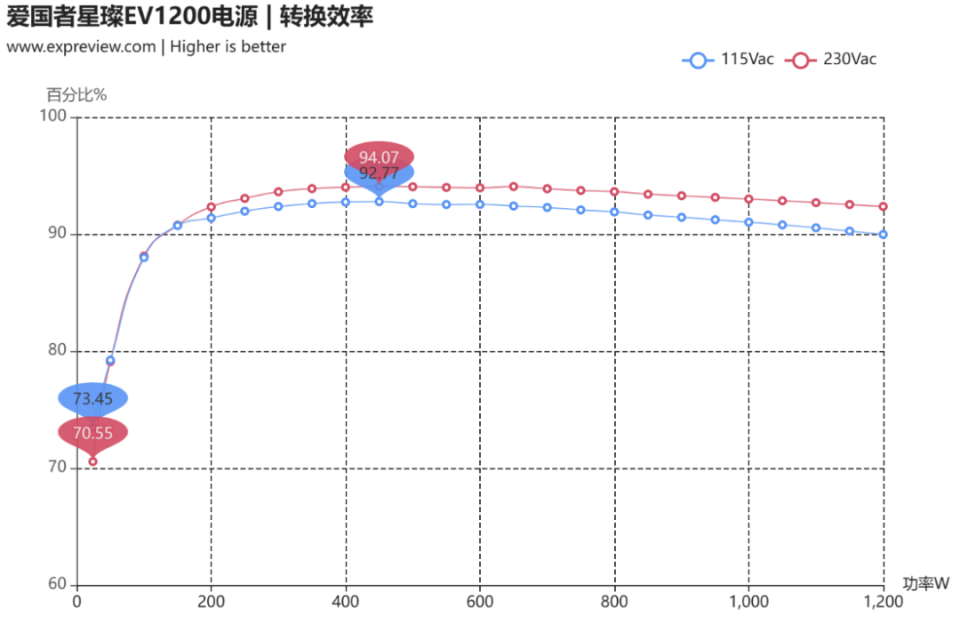

在230Vac输入环境下，爱国者星璨EV1200电源的2%负载转换效率达到70.55%，同级别产品中属于较高水平，50W负载与100W负载时的转换效率时则为79%和87%以上的水平，半载即600W输出效率接近94%，满载转换效率有92%以上的水平，整体平均效率超过93%；在115Vac输入下，2%负载转换效率达到73%，最高转换效率超过92%，满载效率接近90%，平均转换效率超过91%，符合“白金电源”的行业形象。

待机效率

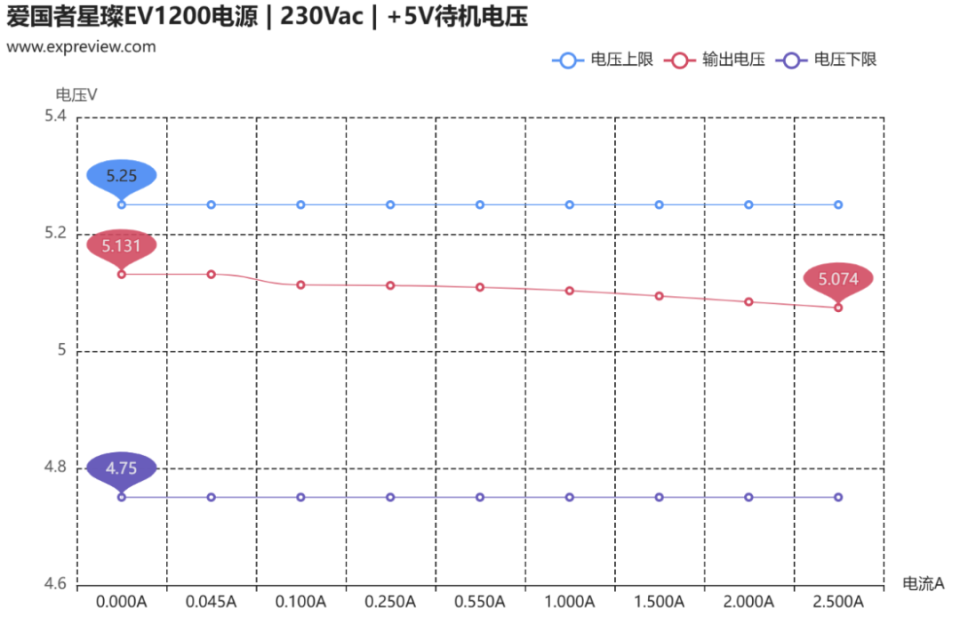

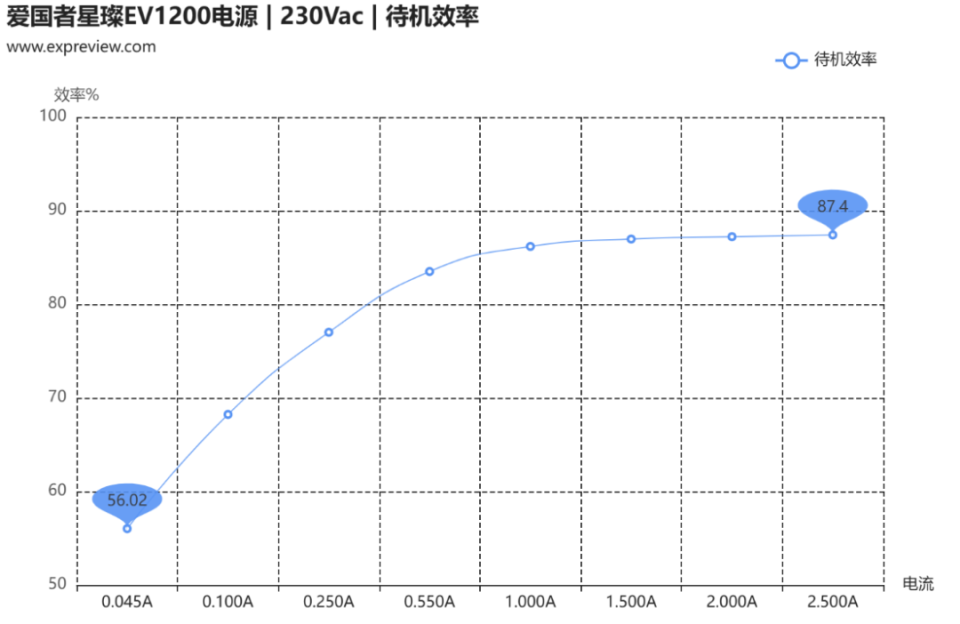

按照目前PC电源行业的常用标准，+5VSb待机在100mA/250mA/1A的负载下转换效率需要高于50%、60%、70%，空载待机功率小于1W。在这方面爱国者星璨EV1200电源表现非常优秀，空载待机输入为0.12W，带载转换效率高于行业标准且有较多余量，输出电压均在达标范围内。

电压稳定性

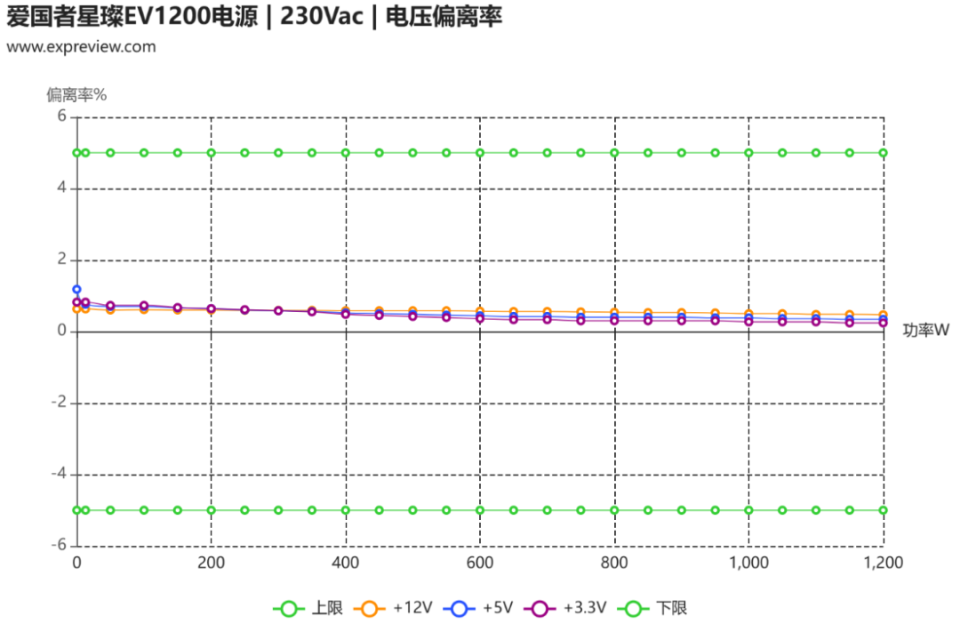

在静态均衡负载的状态下，爱国者星璨EV1200电源的电压偏离度与电压调整率都做得非常优秀，+12V/+5V/+3.3V在这两项上的数据都可以控制在1%以内，在同级产品中属于优秀水平。

输出纹波

纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照Intel ATX 3电源设计指南要求，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。

我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量，以低频下的纹波峰峰值作为打分基准。

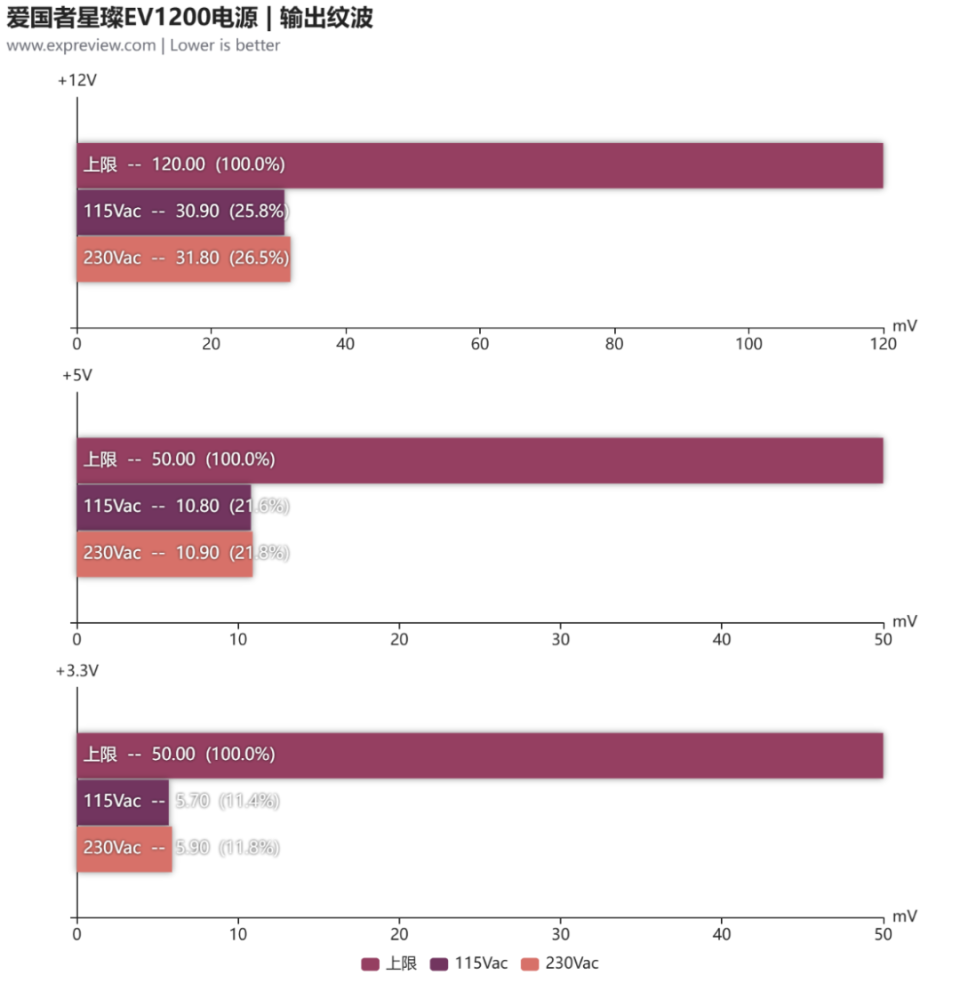

爱国者星璨EV1200电源的+12V、+5V、+3.3V满载低频纹波在115Vac与230Vac输入环境中均在30mV、10mV和5mV水平，符合ATX 3要求的同时，距离上限也还有十分充足的余量，属于高端甚至是旗舰级电源的水平。

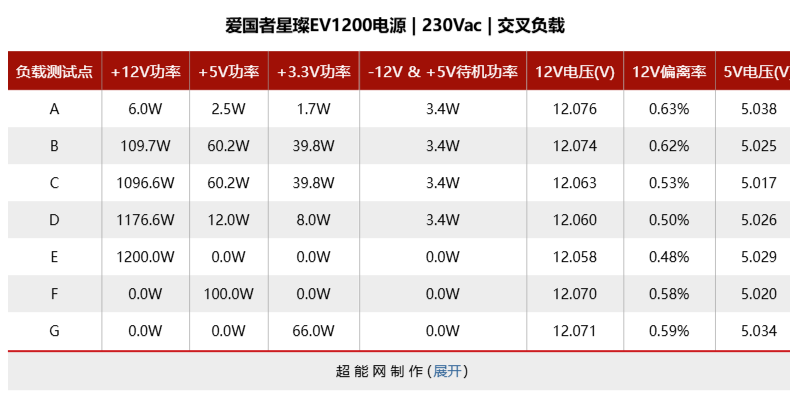

交叉负载

交叉负载测试项目我们基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定，但需要值得注意的是我们并非原封照搬设计规范，而只选择其中比较有实际意义的4个测试点作为评估项目，另有3个拉偏项目则作为参考数据，不纳入最终评分。

这7个点的意义分别为：

　　A：整机最小负载；
　　B：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况；
　　C：辅路最大负载、整机满载；
　　D：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况；
　　E：12V负载拉偏，其余为0A输出；
　　F：5V负载拉偏，其余为0A输出；
　　G：3.3V负载拉偏，其余为0A输出；

交叉负载的测试与前面的均匀负载测试的评判标准一致，电压偏离额定值越少越好，各路偏离率允许的值都为±5%。

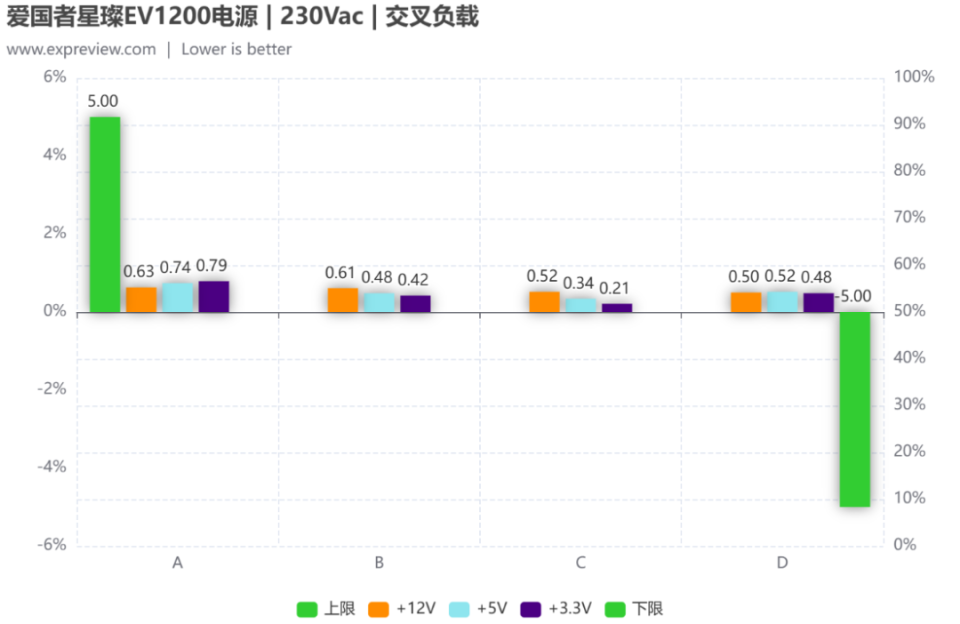

爱国者星璨EV1200电源在+5V和+3.3V输出上使用了DC to DC设计，在拉偏负载的情况下，三路主要输出+12V/+5V/+3.3V的电压偏离度仍然可以控制在1%以内，且三路输出的电压变化趋势都是相同的，整体表现非常稳定。

保持时间

掉电保持时间（Hold-up Time）是指电源掉电之后电压输出值跌出范围允许的5%的时间，我们测量的是+12V、+5V、+3.3V和Power-OK（Power-Good）信号的保持时间。

SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下DC输出保持时间不小于18ms，Power-OK信号的保持时间不小于17ms；Intel ATX 3则是要求是电源在100%的负载下DC输出保持时间应该不小于12ms，Power-OK信号的保持时间不小于11ms。

掉电保持时间如此受关注，是因为其很大程度上关系到硬件的寿命，Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况，而各路电压保持18ms或者更长的时间，是为了在掉电发生时各个硬件能够做出应急处理，比如机械硬盘的磁头归位 、SSD的掉电保护。

爱国者星璨EV1200电源的保持时间是在75%负载（DC输出900W）和100%负载（DC输出1200W）的情况下测得。

爱国者星璨EV1200电源在75%负载下的PG/+12V/+5V/+3.3V保持时间分别为21.6ms、30.1ms、33.8ms和33.8ms，在100%负载下则分别为16.1ms、21.1ms、25.1ms和25.1ms，四项保持时间全部达标。

电源风扇转速与运行噪音

在电源风扇转速与运行噪音项目中，我们使用了可零噪音运行的电阻式负载仪，并在我们的消音室中进行测量。测试时环境噪音控制在15dBA以下，室温则控制在31℃左右，噪音仪与电源风扇进风面的距离则为30cm。另外需要一提的是，当电源风扇处于停转的状态时，电源的运行噪音将被记录为0dBA，风扇起转后才记录实测噪音值。

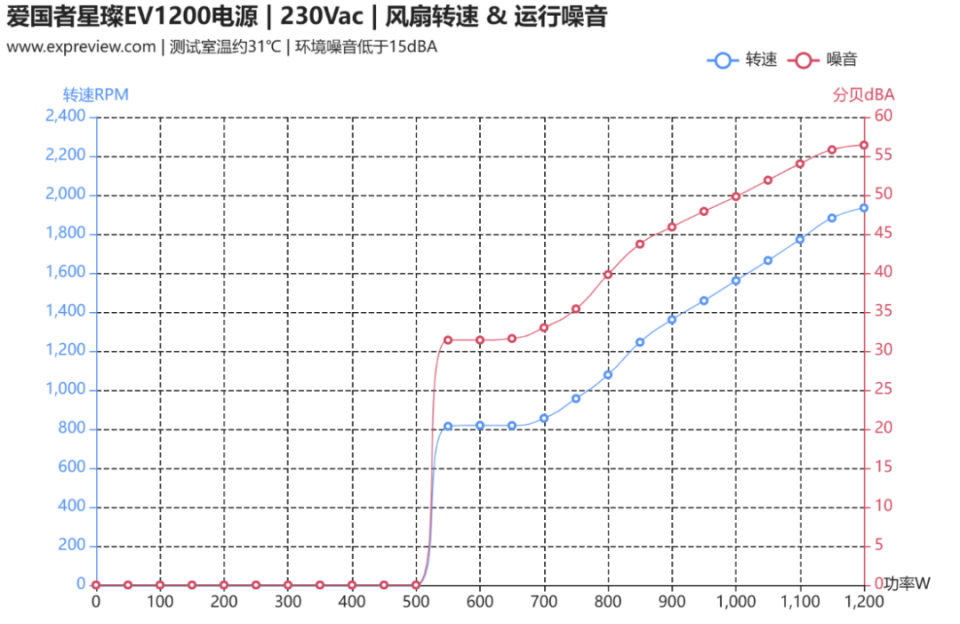

在风扇智能启停模式下，爱国者星璨EV1200电源在输出功率达到550W后风扇才会进入稳定的转动状态，起转速度为810RPM左右，噪音值为31.4分贝；当输出功率高于700W后风扇转速会随着输出负载的增加而增长，在输出800W以内时运行噪音都可以控制在40分贝以内，输出达到1000W时风扇转速超过1500RPM，运行噪音也来到了50分贝的水准；输出1150W时风扇转速已经接近满速状态，运行噪音超过55分贝；满载1200W时其风扇转速则来到1934RPM，此时噪音值为56.4dBA。

而在启用BOOST模式的情况下，电源风扇会一直保持全速运行。值得一提是在该模式下，空载状态下风扇转速实测为1890RPM，而在满载1200W状态下则为1935RPM，相差了约50RPM的转速，对应的运行噪音则分别是56dBA和56.4dBA，但这点差异但对于实际体验的影响基本可以忽略不计。

从上述数据我们可以得知，使用风扇智能启停模式时，爱国者星璨EV1200电源在输出达到800W前都可以维持较为安静的运行状态，而输出超过1000W后噪音会愈发明显。不过考虑到当前即便是旗舰级平台，在运行大型3A游戏这种高负载状态下，平均功耗也不过是700W上下，爱国者星璨EV1200电源在应对这种工况时，实际上都能保持比较安静的运行状态，真正会拉满电源输出，让电源工作在高噪音状态下的场景其实还是很少的。

爱国者星璨EV1200电源得分及点评

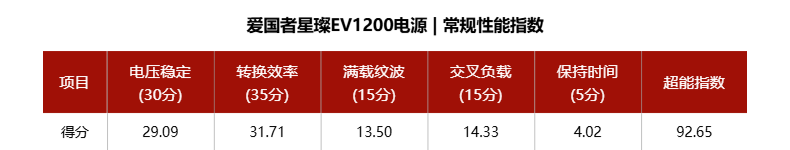

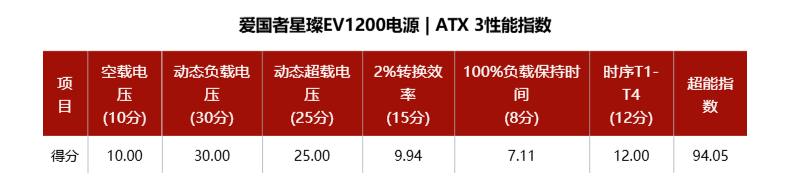

按照我们目前的评分标准，爱国者星璨EV1200电源的常规性能超能指数为92.65分，已经达到旗舰级电源的水准；ATX 3性能指数为则94.05分，应对当前的旗舰级硬件平台是毫无压力。

爱国者星璨EV系列电源定位高端，首发的星璨EV1000电源可以说是让人印象深刻。而这次的星璨EV1200则是延续了首发产品的优秀，在多方面都给出了旗舰级水准的表现，其自带的BOOST模式也是切实地做到了120%额定功率稳定运行，整体表现可以称得上是不负众望。如果说你想要一只纯粹的高性能和高功率电源，那么爱国者星璨EV1200就是一个很好的选择。

当然“纯粹”的代价就是这款电源确实在外观设计上有点无趣，这也是星璨EV系列的风格，模组接口通过颜色进行分区虽然有点心思，但整体结构还是走传统路线，基本上可以总结为“所有成本都花在刀刃上”。但也正是这种“纯粹”，星璨EV系列才可以从高端走入主流市场，目前星璨EV1200电源的官方定价是899元，性价比已经相当不错了，而且在当前各种优惠活动的加持下，实际到手价可以低至799元，这时候的性价比就更为突出了，再加上10年质保，完全值得入手。

√ 优点：

- 符合ATX 3规格要求，性能强悍
- 配有Boost模式，可实现120%功率稳定运行
- 支持风扇智能启停，典型负载下运行安静
- 采用了模组接口易识别设计
- 提供包括2年换新在内的10年质保

X 缺点：

- 满载噪音略高
