前言
本期方案解析是梵塔推出的一款2000W大功率图腾柱PFC方案，这款方案使用FAN6616图腾柱PFC控制器搭配两颗FAN3636双通道隔离驱动器，并使用碳化硅MOS管作为功率器件。这款图腾柱PFC方案支持90~265Vac输入电压，输出规格为400V5A。
得益于这款方案使用了第三代半导体碳化硅功率器件，满载的转换效率高达98.7%，非常适合大功率开关电源，服务器电源等场合应用。下面充电头网就带来梵塔这款图腾柱PFC的方案解析。
梵塔2000W碳化硅图腾柱PFC方案外观
梵塔2000W碳化硅图腾柱PFC方案使用两块PCB焊接组成，垂直焊接辅助电源小板。

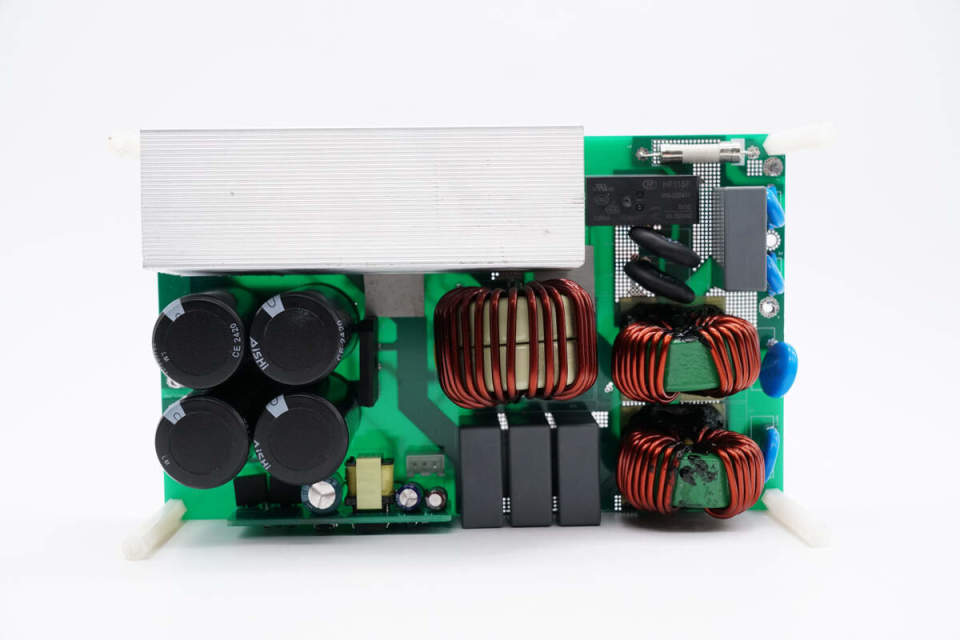

PCBA模块正面一览，右侧为交流输入端，设有保险丝，Y电容，安规X2电容，共模电感和压敏电阻。输入端还设有NTC热敏电阻和继电器。中间位置设有PFC升压电感，下方设有薄膜滤波电容。左上方设有散热片，下方设有高压滤波电容和整流桥，底部焊接辅助电源小板。

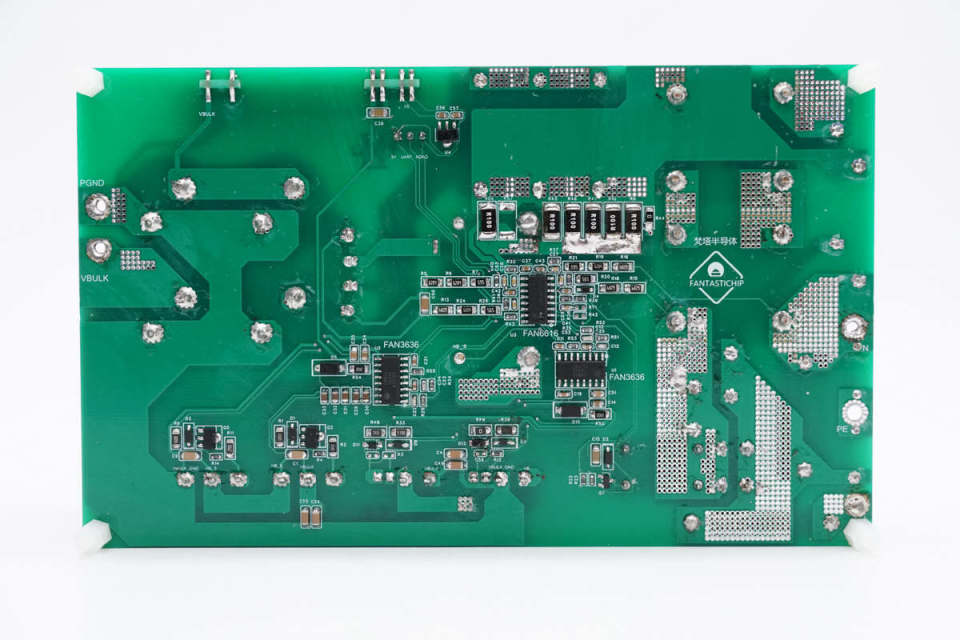

PCBA模块背面中间位置设有图腾柱PFC控制器，下方焊接两颗隔离驱动器，上方焊接6颗贴片电阻用于电流检测，对应大电流走线大面积过孔加锡增强载流。

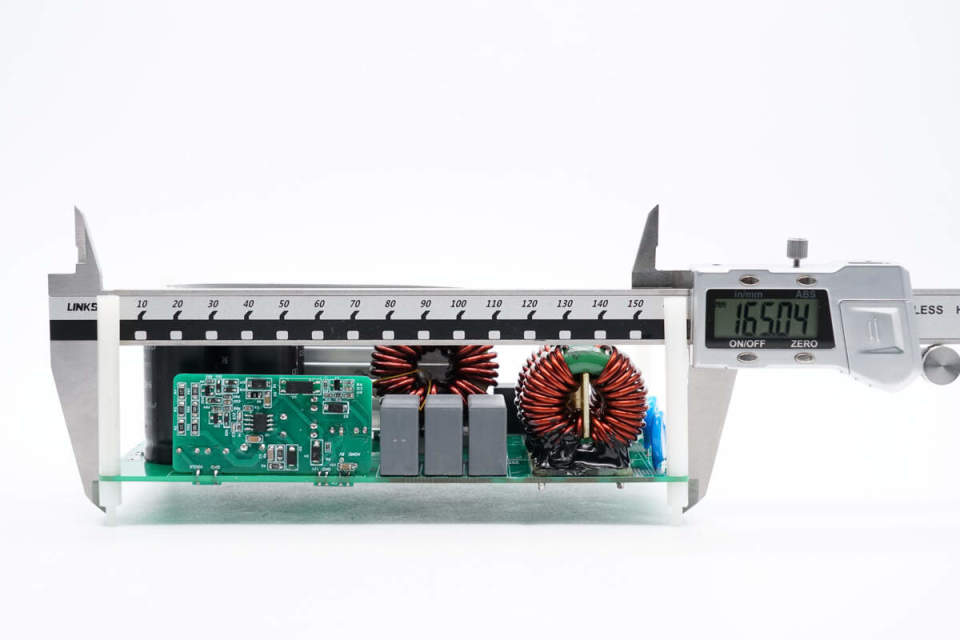

使用游标卡尺测得PCBA模块长度约为165mm。

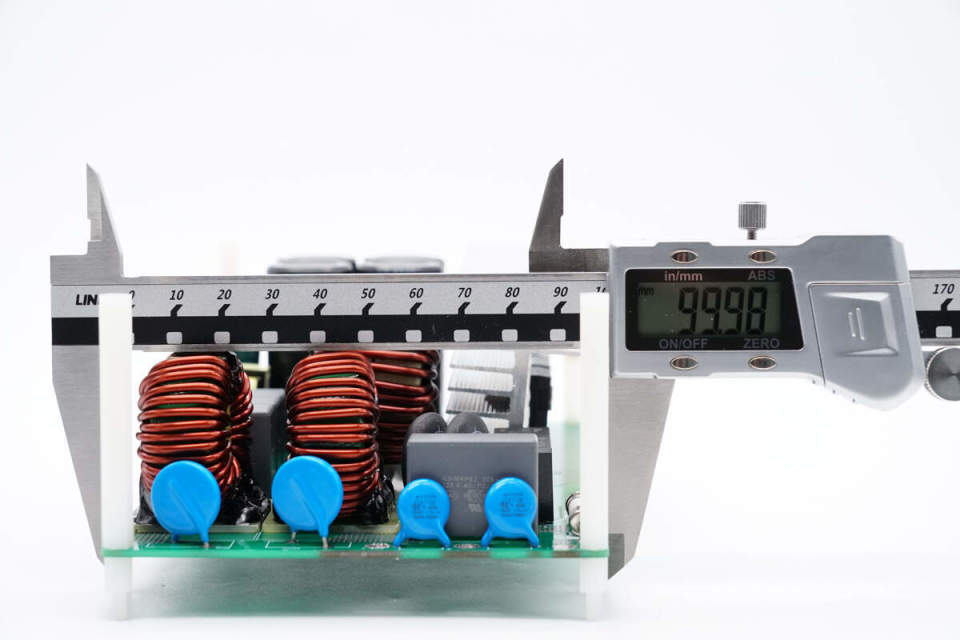

PCBA模块宽度约为100mm。

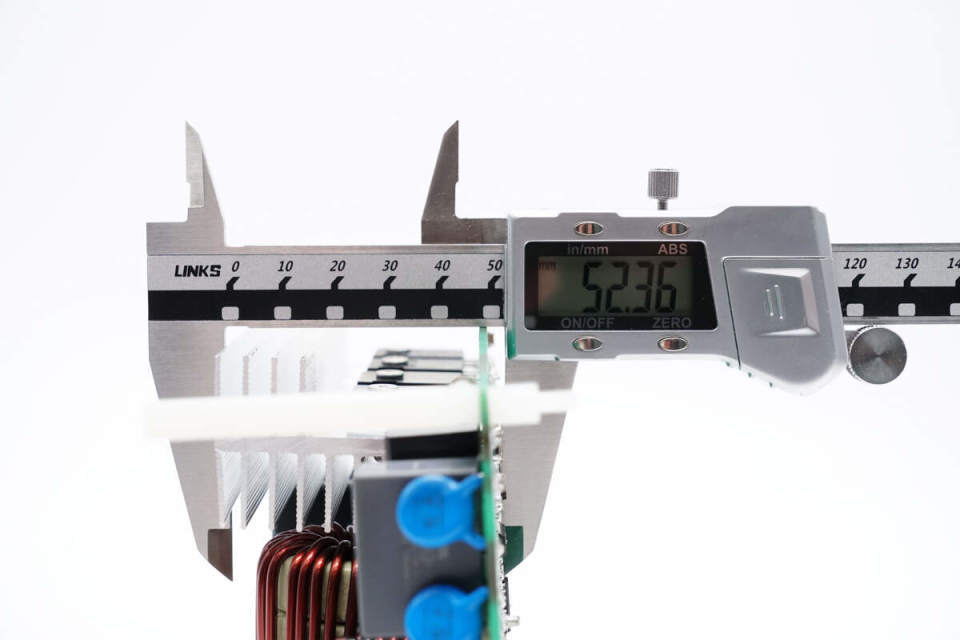

PCBA模块厚度约为52.4mm。

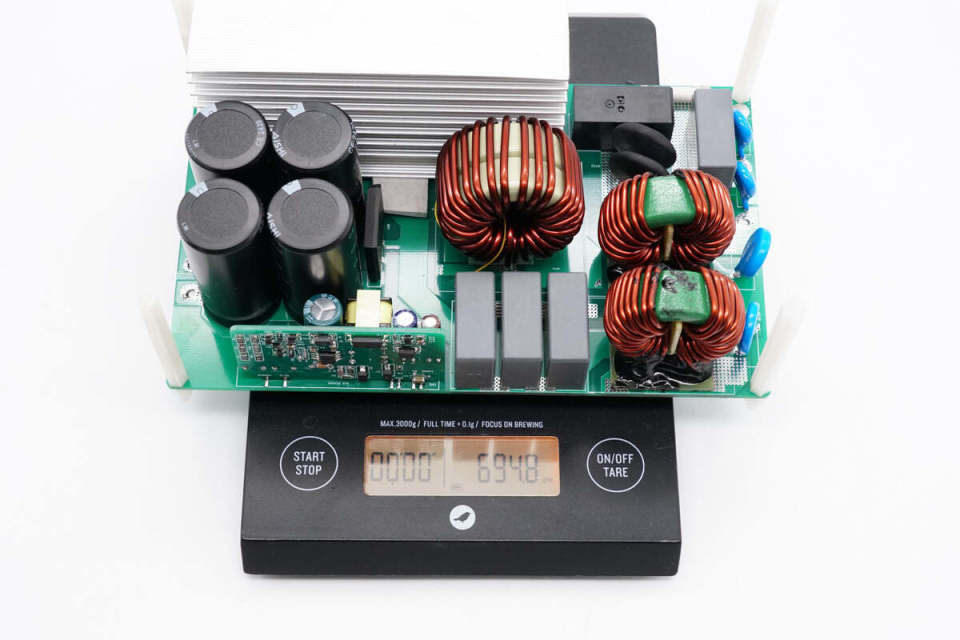

测得PCBA模块重量约为695g。
梵塔2000W碳化硅图腾柱PFC方案解析
DEMO输入端一览，设有保险丝，安规X2电容，共模电感，Y电容和压敏电阻。

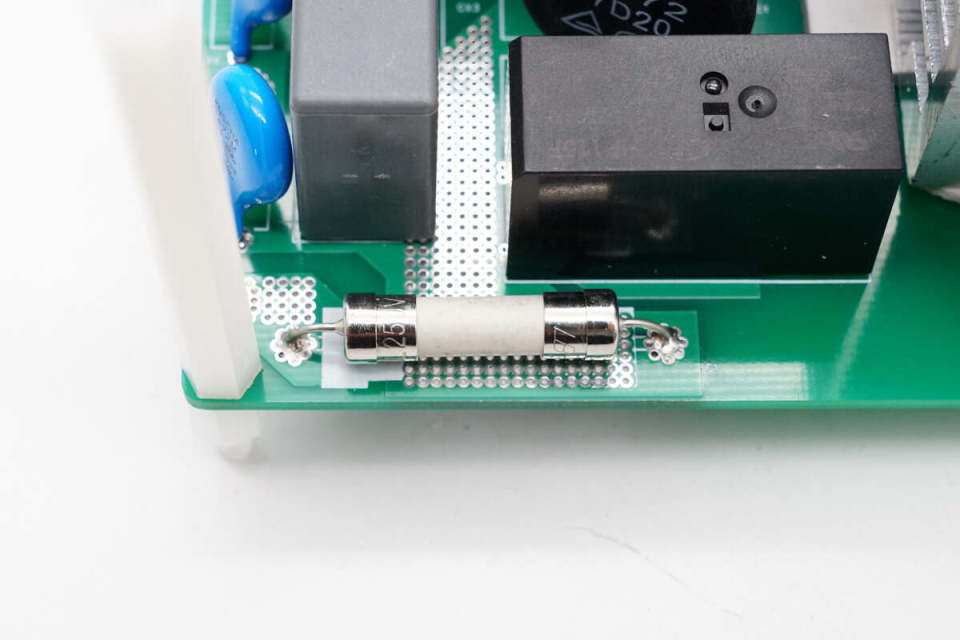

交流输入端管状保险丝特写。

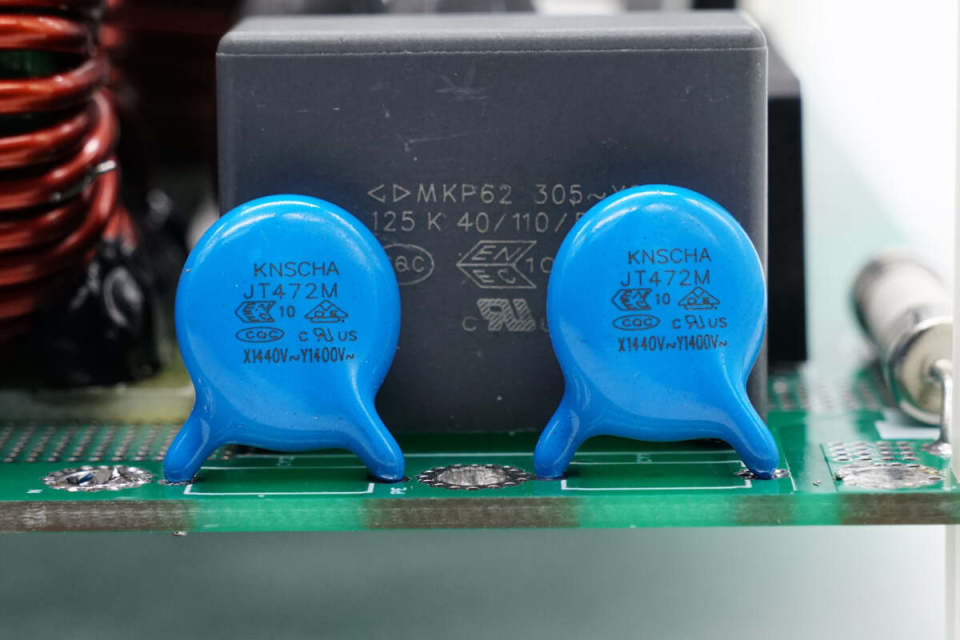

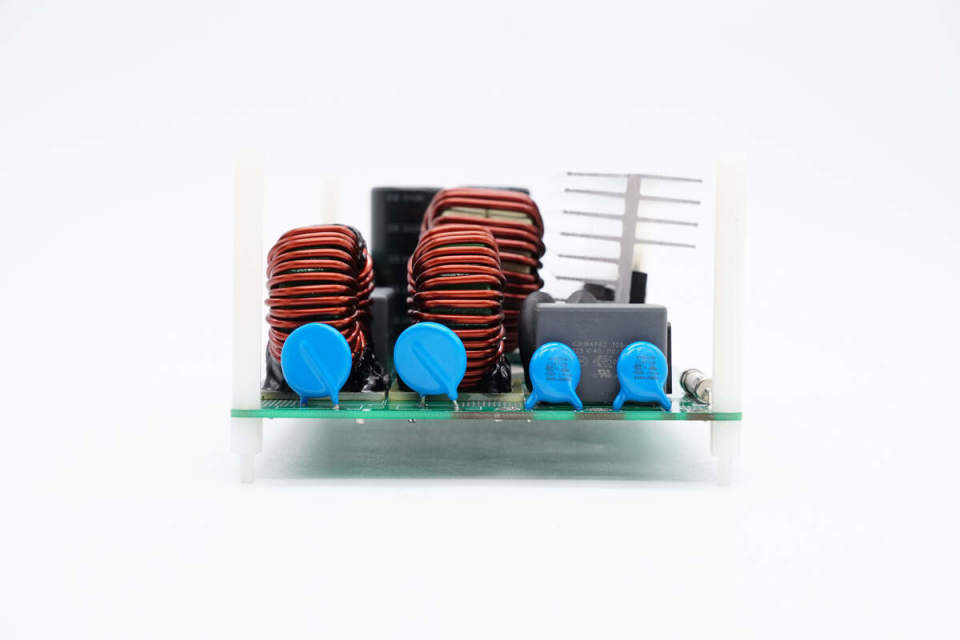

两颗蓝色Y电容来自科尼盛，容量为4700pF，后面安规X2电容来自厦门法拉，容量为1.2μF。

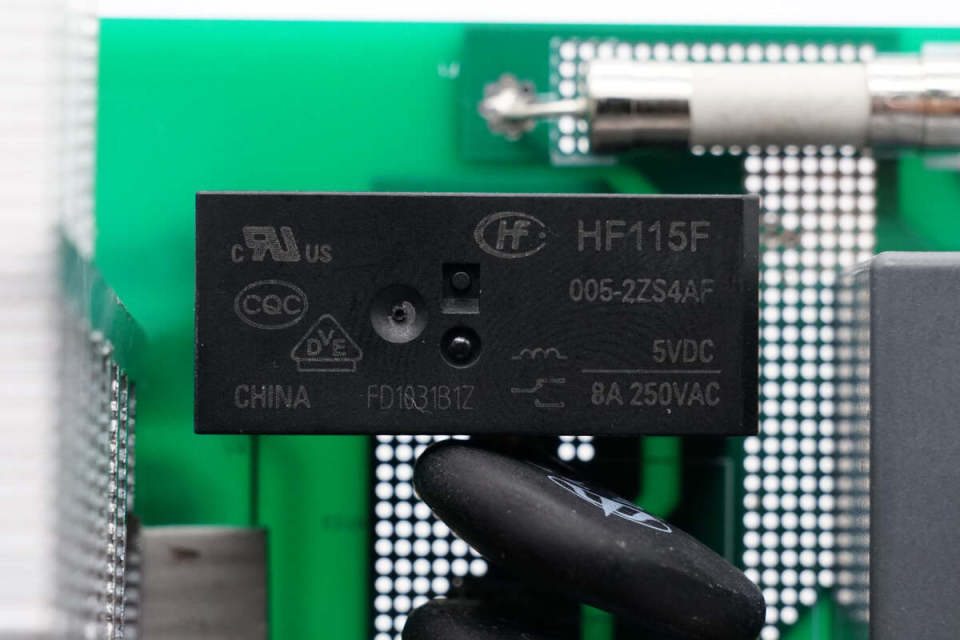

继电器来自宏发，为HF115F系列继电器，线圈电压为5V，内置两组转换触点，触点容量为8A 250VAC。

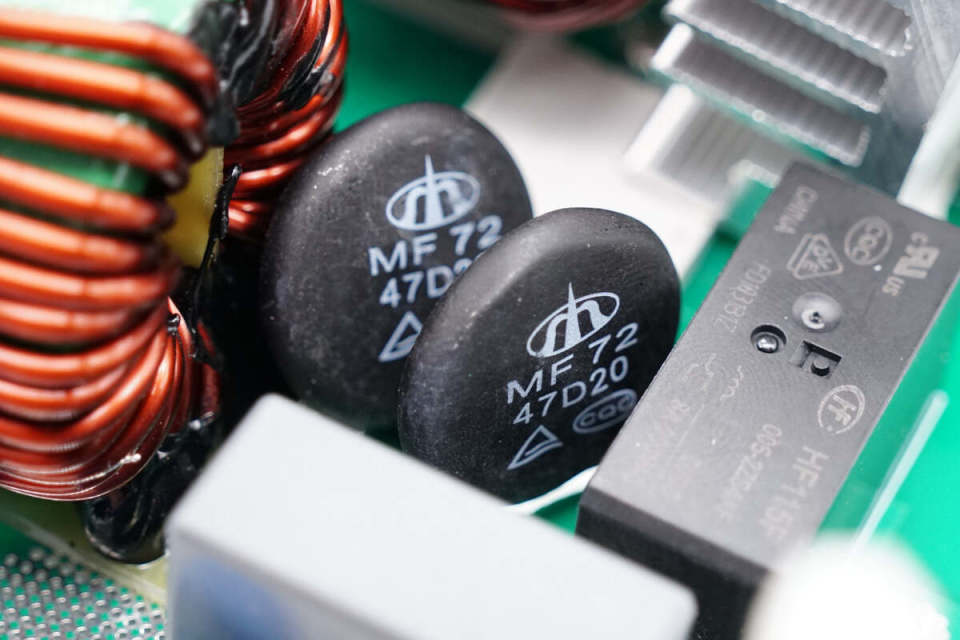

两颗热敏电阻来自时恒，为MF72系列，规格为47D20，用于抑制电解电容充电的浪涌电流。

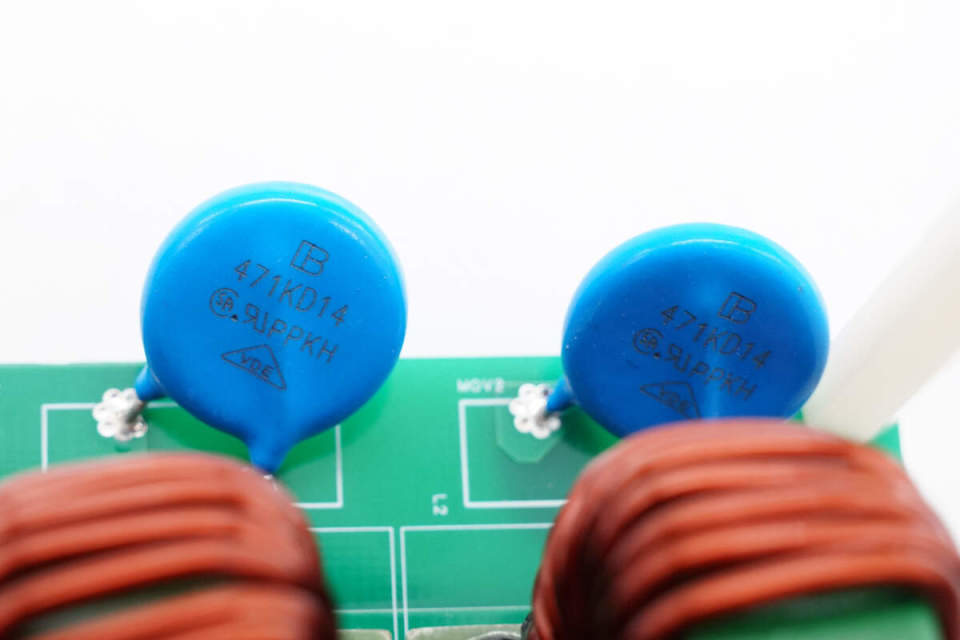

两颗压敏电阻来自君耀，型号471KD14，用于吸收过压浪涌。

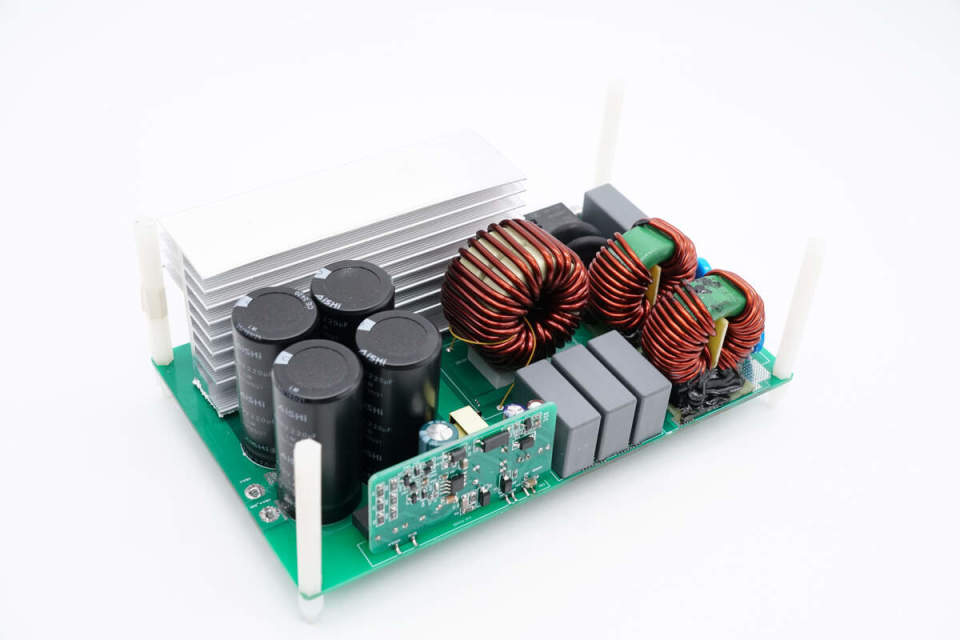

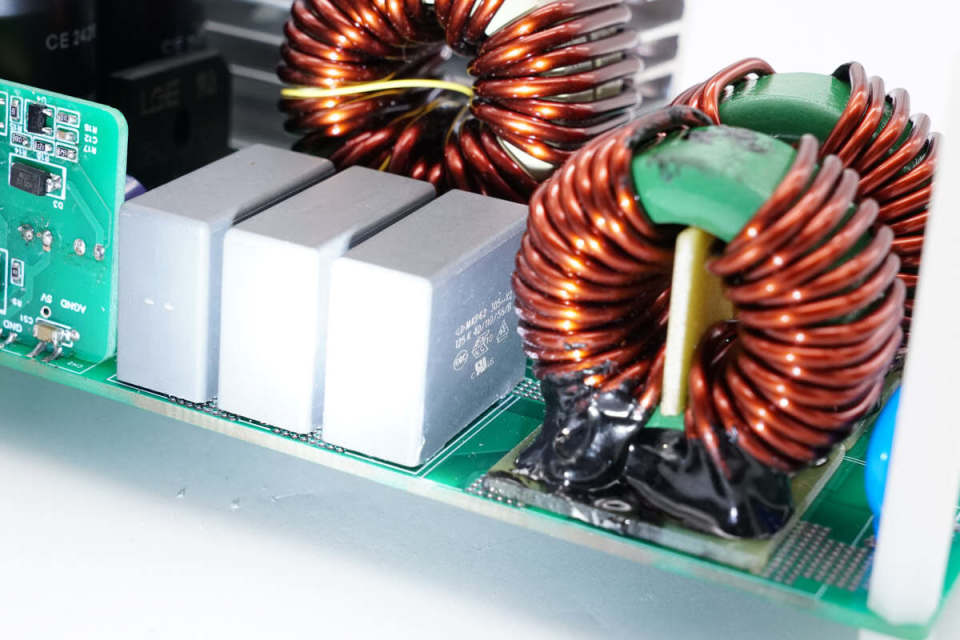

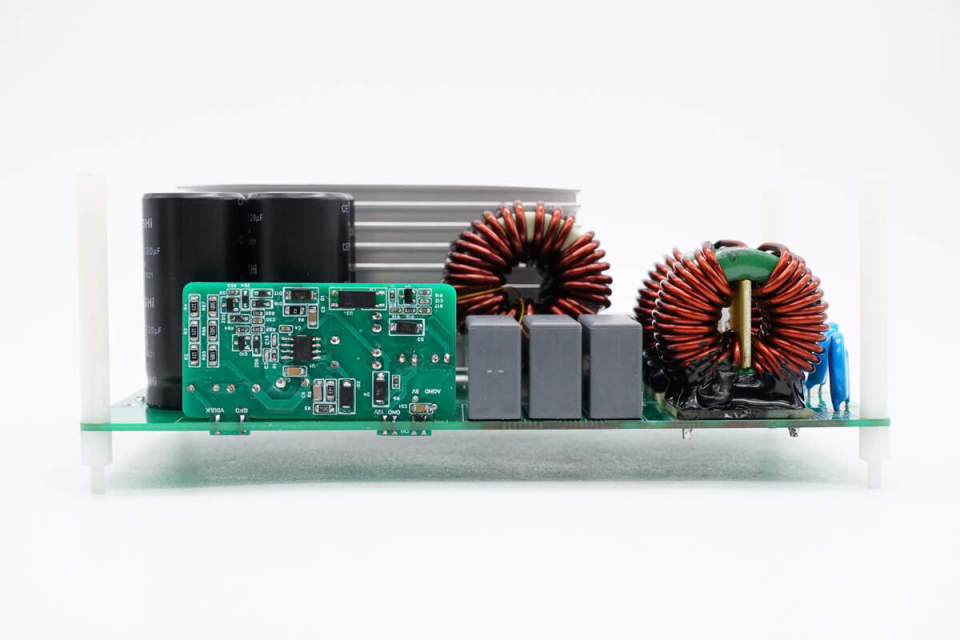

PCBA模块侧面焊接辅助电源小板，薄膜滤波电容和共模电感。

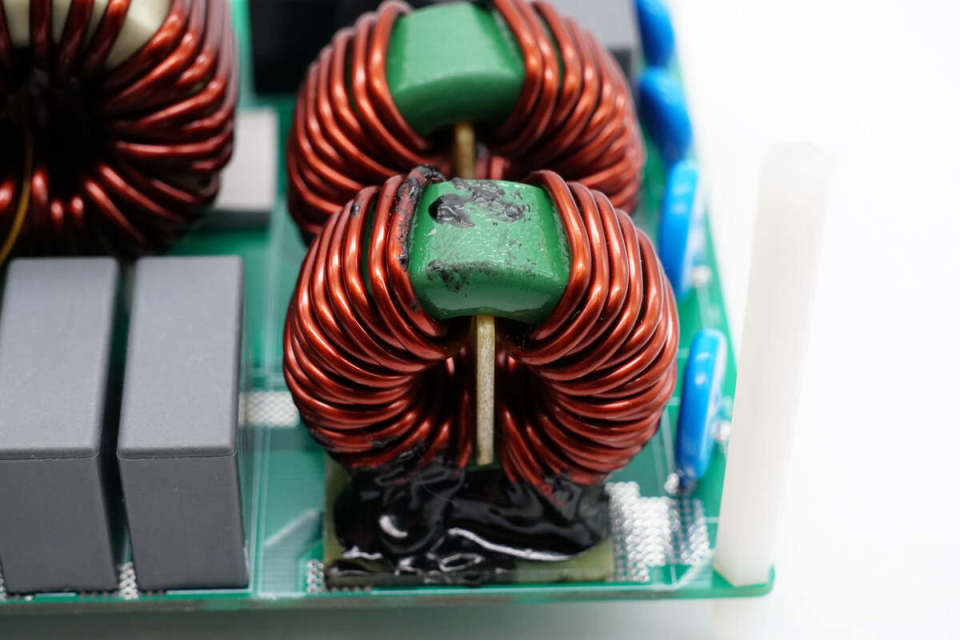

共模电感采用磁环绕制，内部和底部均设有电木板绝缘。

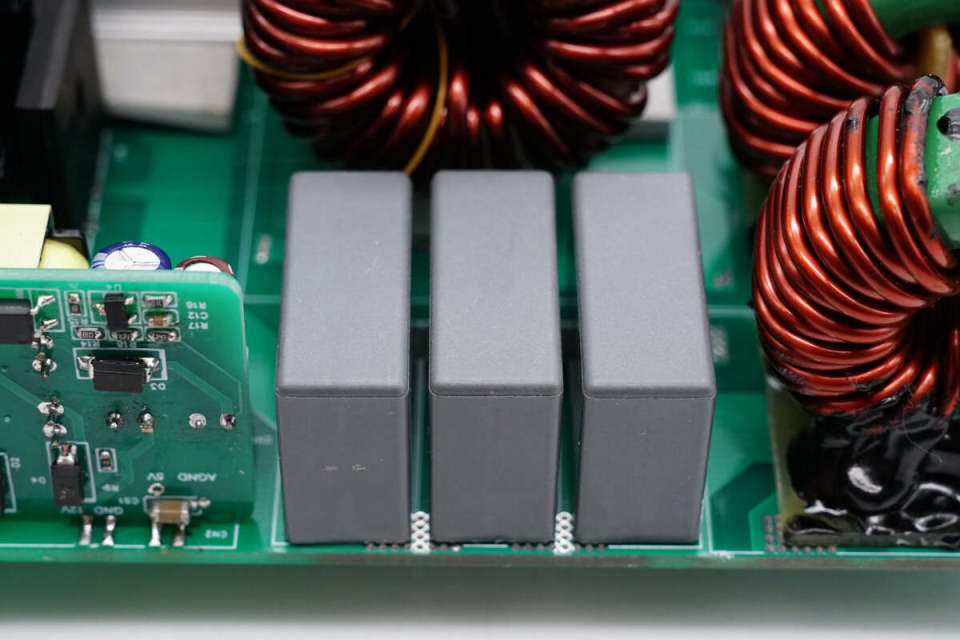

三颗并联的薄膜电容特写。
薄膜滤波电容来自厦门法拉，规格为1.2μF。

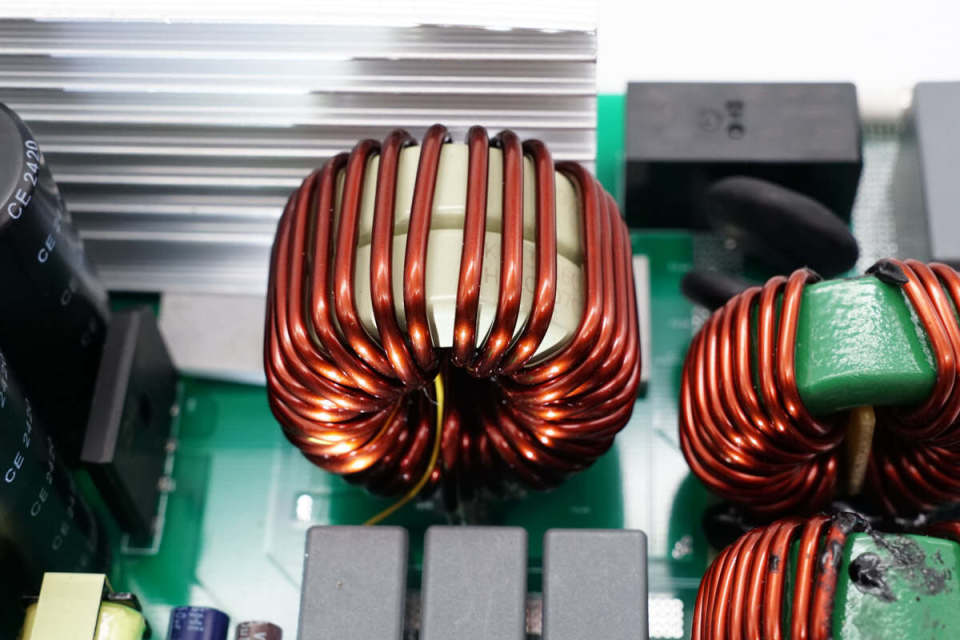

PFC升压电感采用磁环绕制。

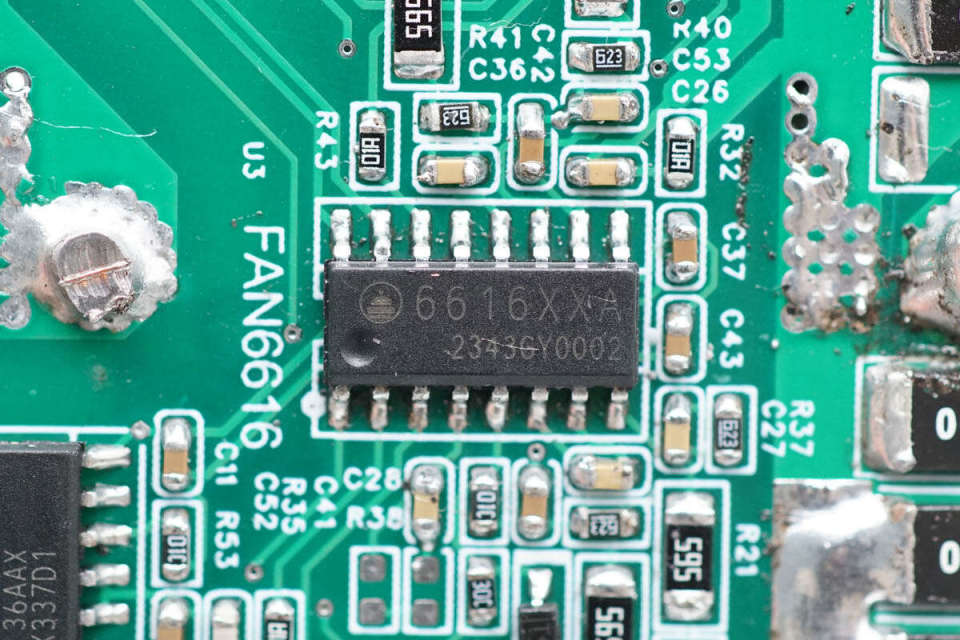

图腾柱PFC控制器来自梵塔，型号FAN6616，是一颗高性能多模式的图腾柱PFC控制器，具有高集成度，高效率，高PF值和低THD等特点。芯片具备DCM、CRM和CCM工作模式，并可根据负载状态自动切换模式，提升转换效率。
FAN6616内部集成MTP存储器，具有丰富的配置选项，用户可通过图形界面配置环路、开关频率、工作模式和自适应谷底数等。芯片内部集成逐周期过流保护、过载保护、欠压锁定、过热保护和过压保护，具备SOIC-16和QFN-20封装。
梵塔 FAN6616 资料信息。

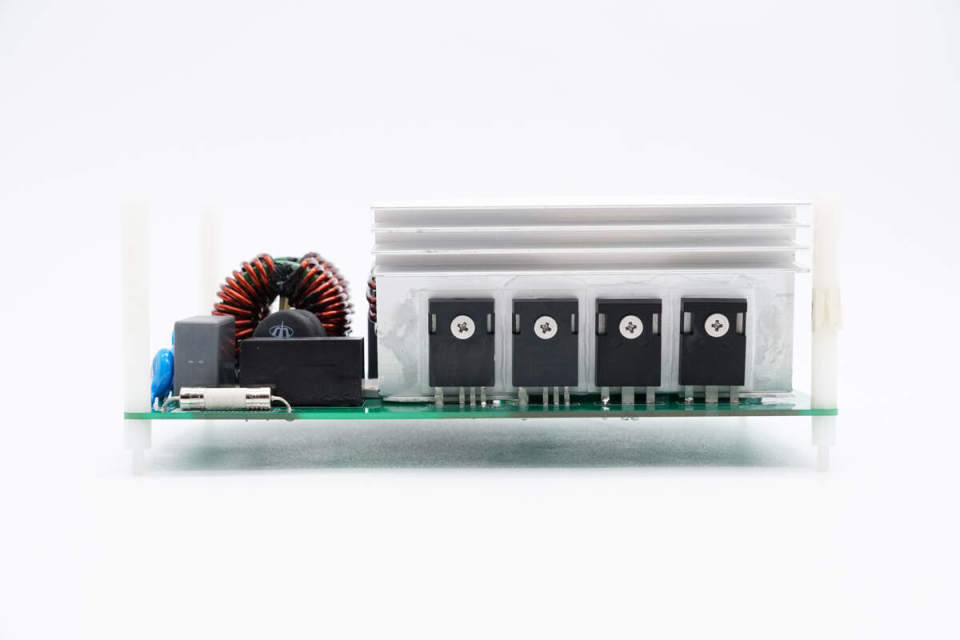

PCBA模块侧面设有散热片，固定碳化硅开关管和硅MOS管。

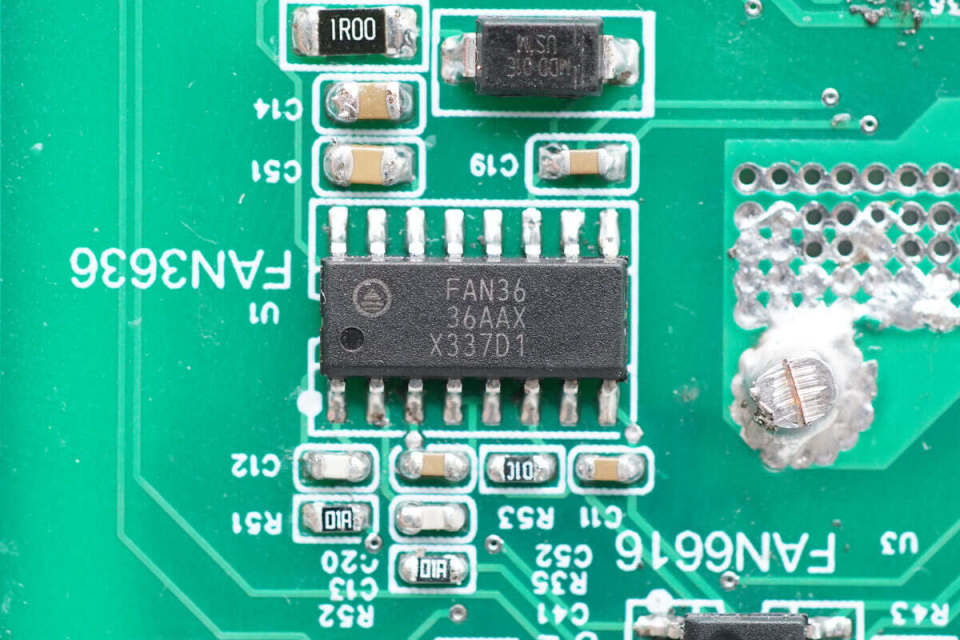

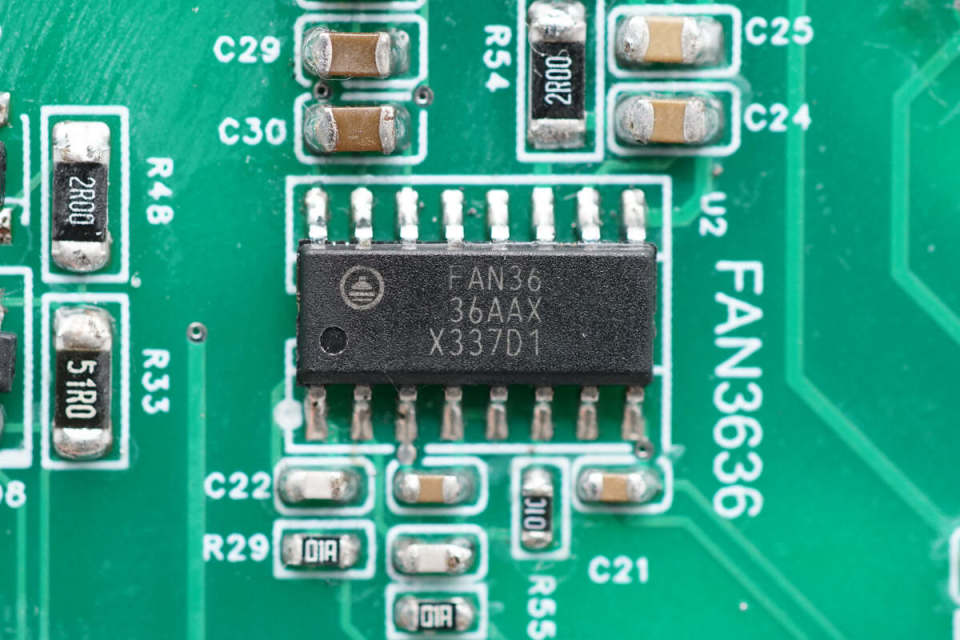

碳化硅快速半桥使用的隔离驱动器来自梵塔，型号FAN3636，是一颗高可靠性隔离双通道栅极驱动器，芯片最高工作频率达2MHz，具备4A峰值拉电流和-6A灌电流能力，具备25nS快速传播延迟和5nS最大延迟匹配。芯片输入端电源电压为2.7-5V，驱动器支持25V工作电压，适用于服务器电源，通信电源和工业电源隔离驱动，还适用于DC-AC逆变器和电机驱动应用，采用SOP-16封装。

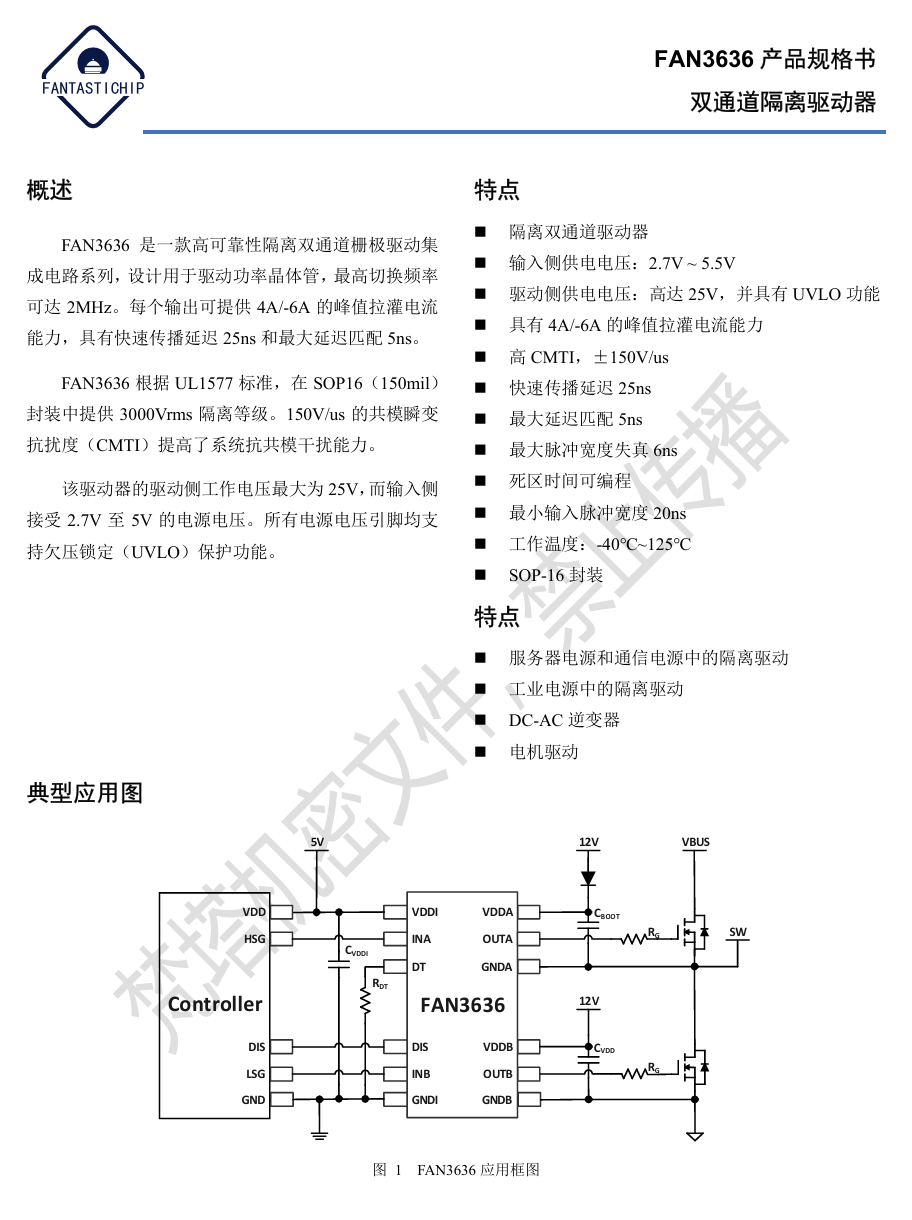

梵塔 FAN3636 资料信息。
另一颗梵塔FAN3636双通道隔离驱动器用于MOS管慢速半桥驱动。

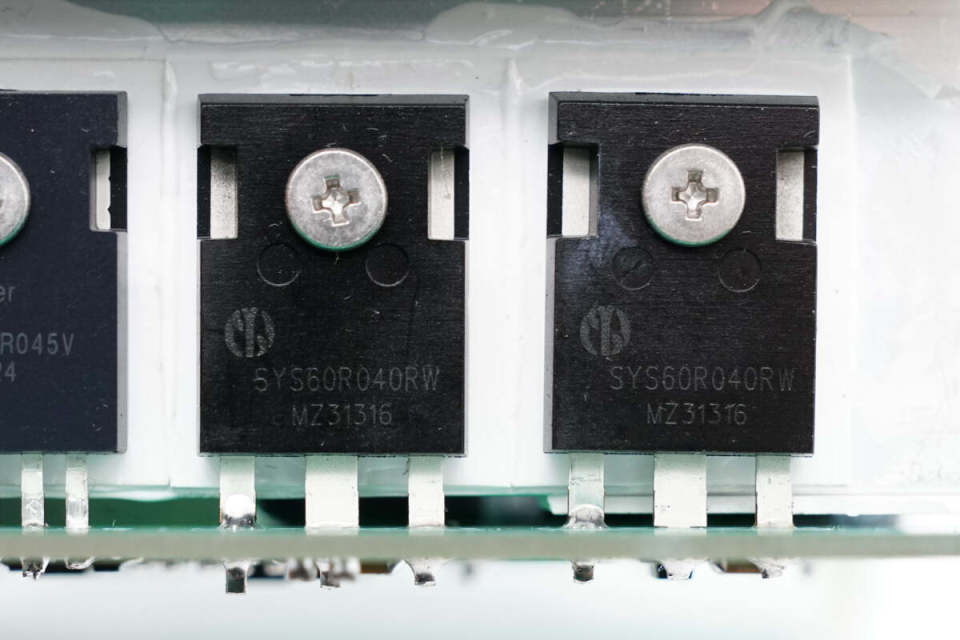

两颗慢速硅MOS管丝印SYS60R040RW。

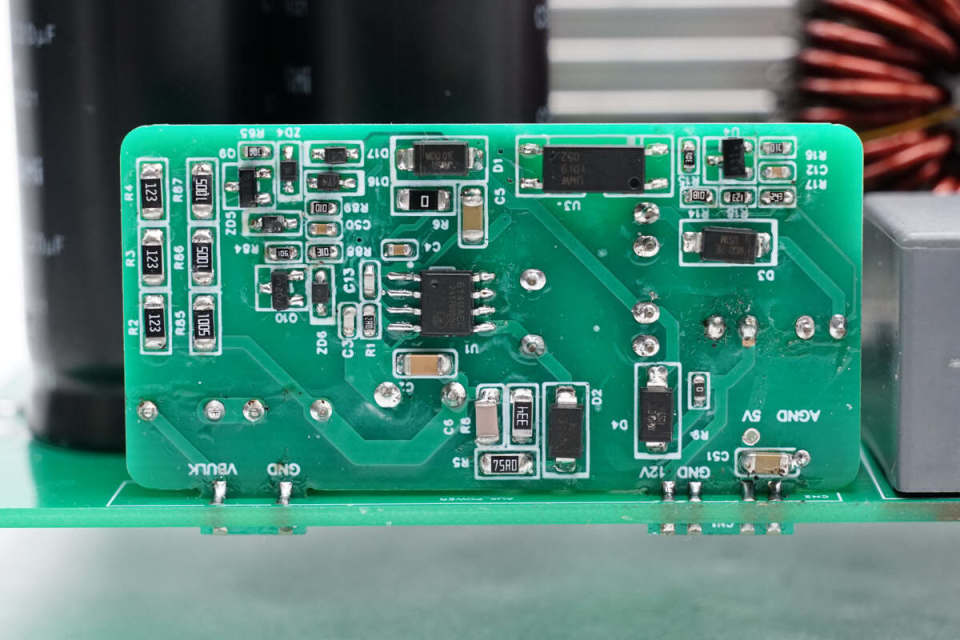

辅助电源小板背面焊接电源芯片，反馈光耦和整流二极管。

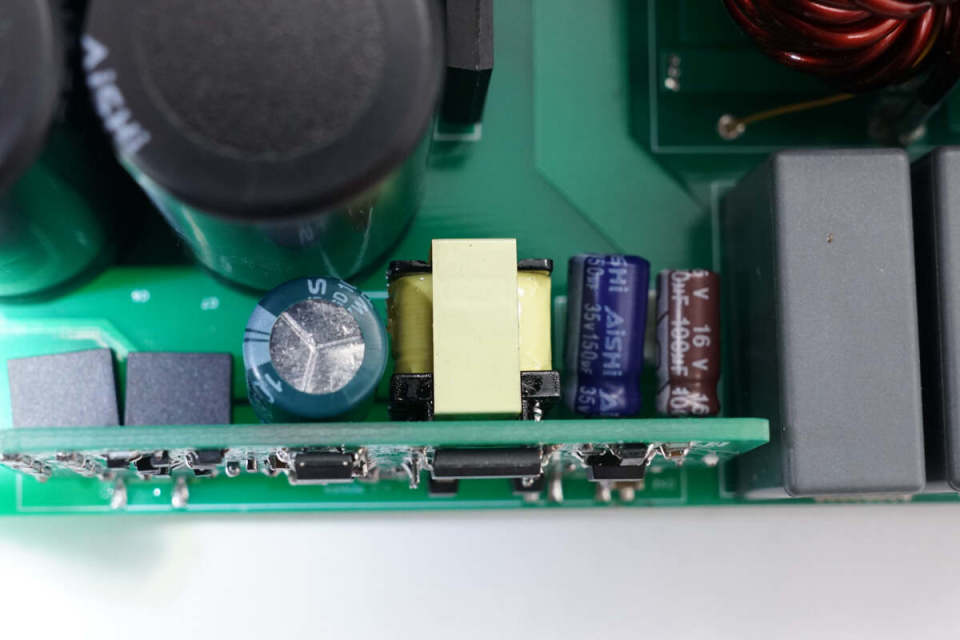

小板正面焊接高压滤波电容，变压器和输出滤波电容。

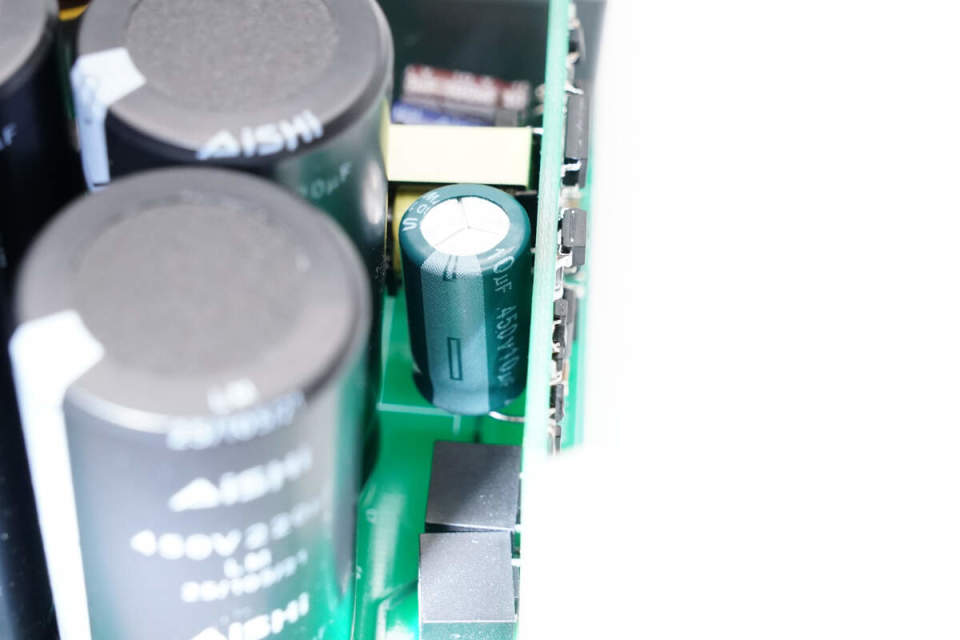

输入端滤波电容规格为450V10μF。

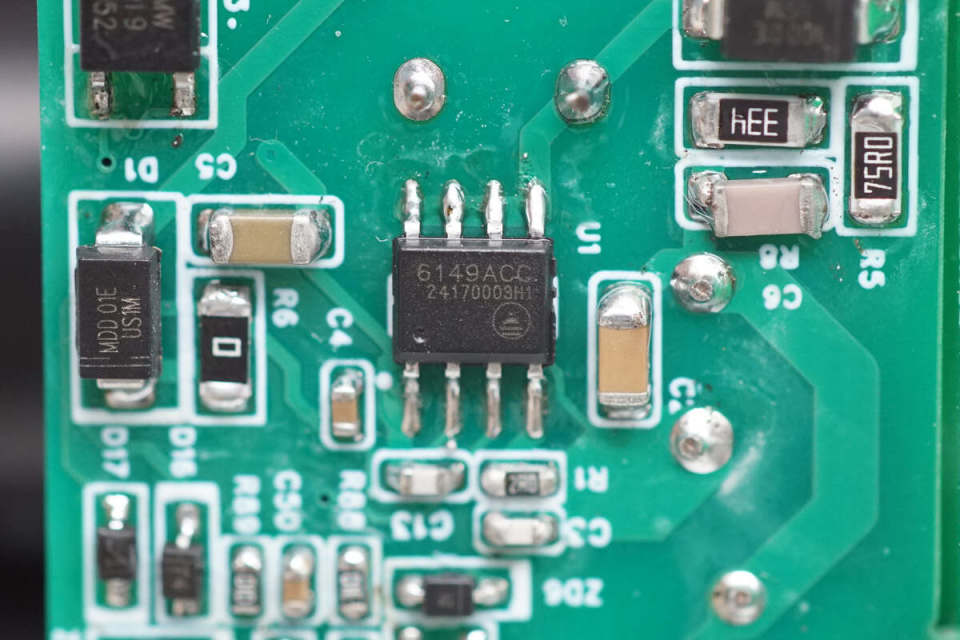

电源芯片来自梵塔，型号FAN6149，内部集成高性能电流模式PWM控制器和650V耐压MOS管，支持30W以内应用。芯片具备极低的启动电流和工作电流，具备全面完善的保护功能，采用SOP8封装。

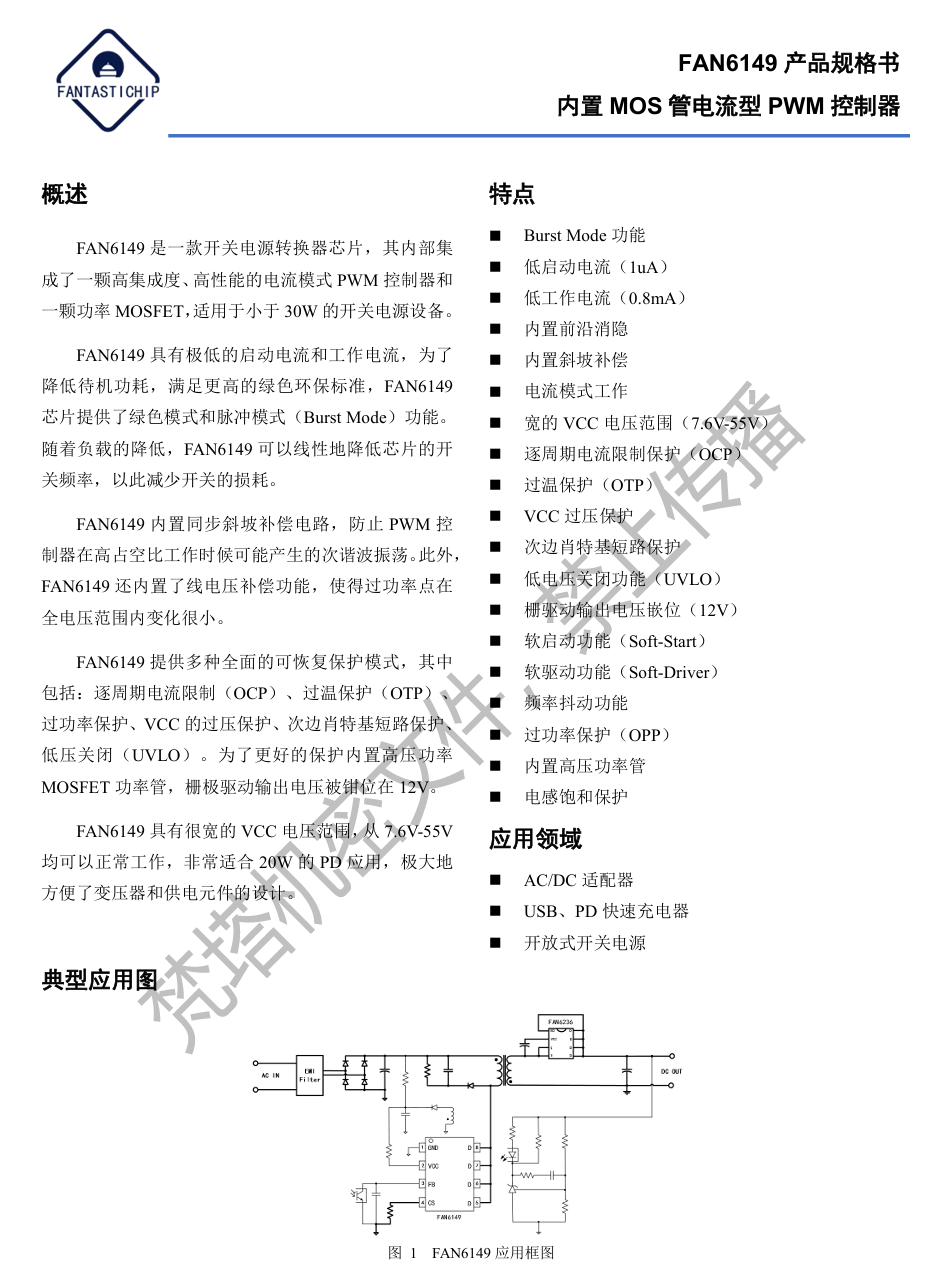

梵塔 FAN6149 资料信息。

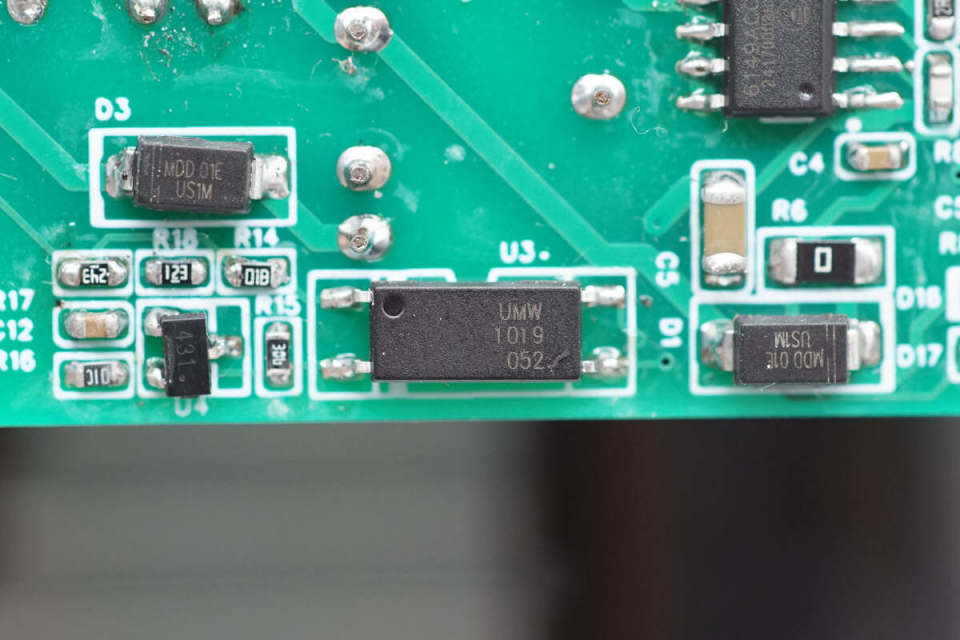

UMW1019光耦用于输出电压反馈。

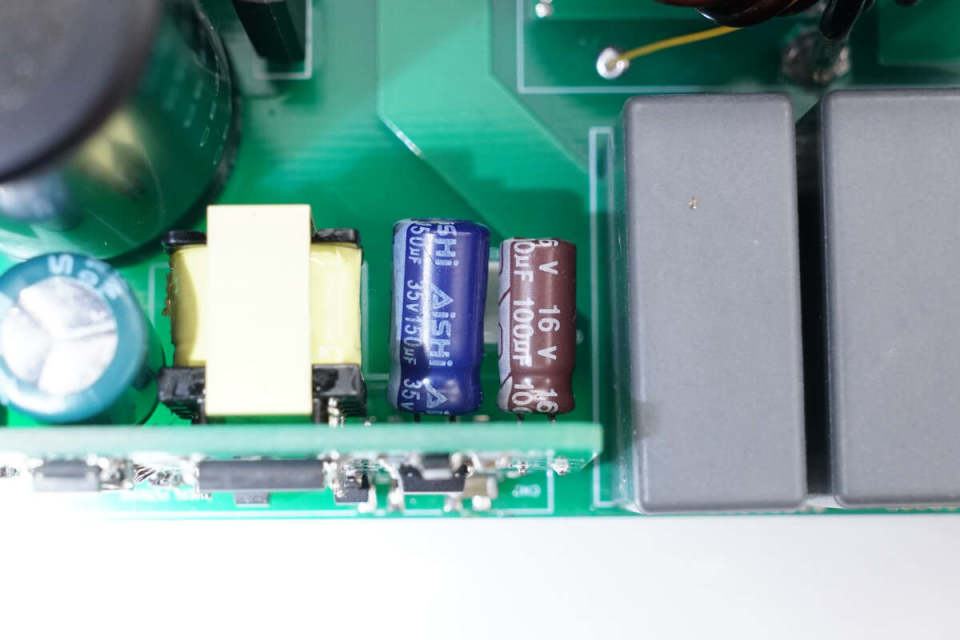

输出滤波电容粉笔额为35V150μF和16V100μF。

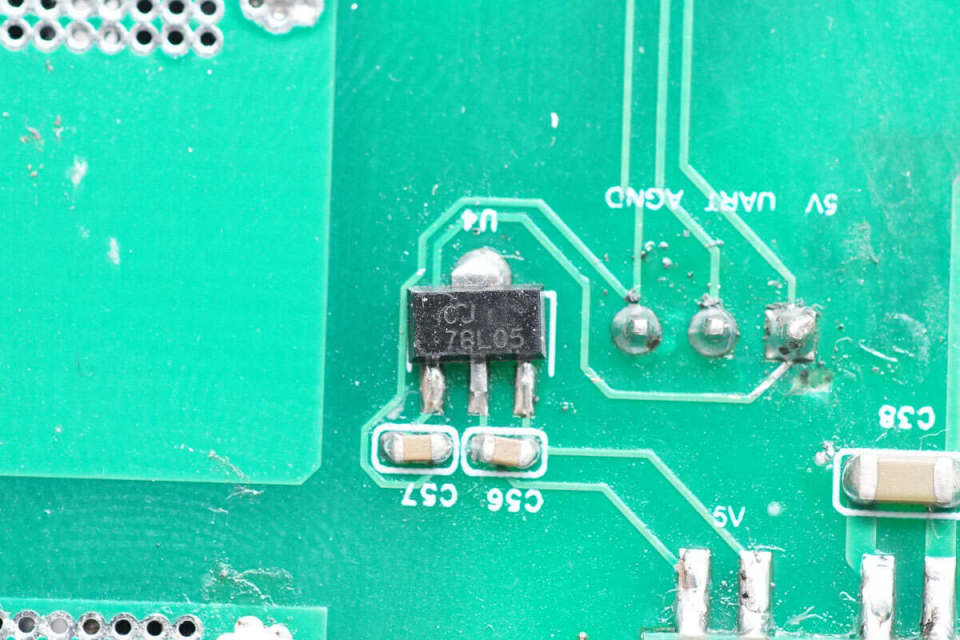

78L05三端稳压芯片用于为PFC控制器供电。
输出端设有四颗滤波电容。
整流桥来自鲁光，型号GBU10M，规格为1000V 10A，采用GBU封装。

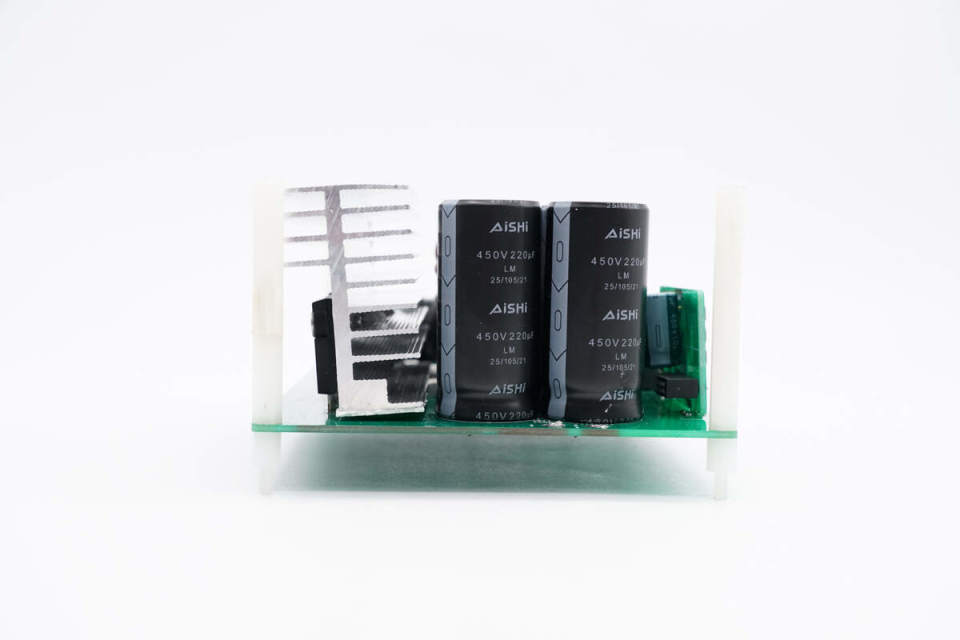

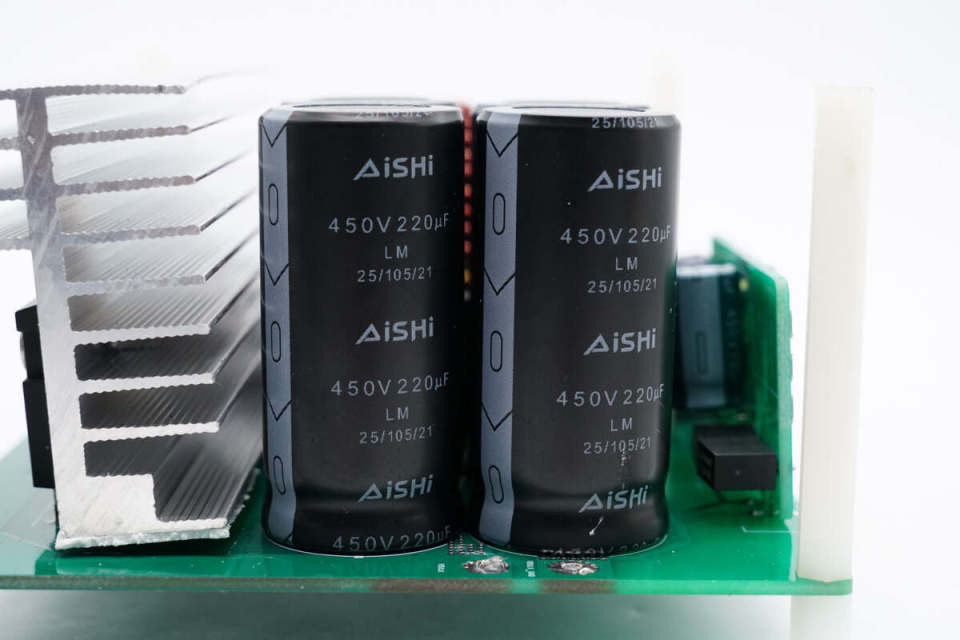

输出滤波电容来自艾华，规格为450V220μF，使用4颗并联。
充电头网总结
充电头网通过解析发现，梵塔2000W图腾柱PFC方案采用两块PCB组成，辅助电源小板为PFC控制器和隔离驱动器供电，碳化硅开关管和硅MOS管设有散热片加强散热。方案使用梵塔FAN6616图腾柱PFC控制器搭配两颗FAN3636双通道隔离驱动器，辅助电源小板使用梵塔FAN6149电源芯片。
图腾柱PFC分为快速半桥和慢速半桥，快速半桥使用碳化硅MOS，慢速半桥使用传统硅MOS。通过使用梵塔FAN6616控制器搭配FAN3636隔离驱动器的组合，可以满足300-2000W的图腾柱PFC应用需求，带来高效简洁的电路设计。
