一、霍尔效应的定义

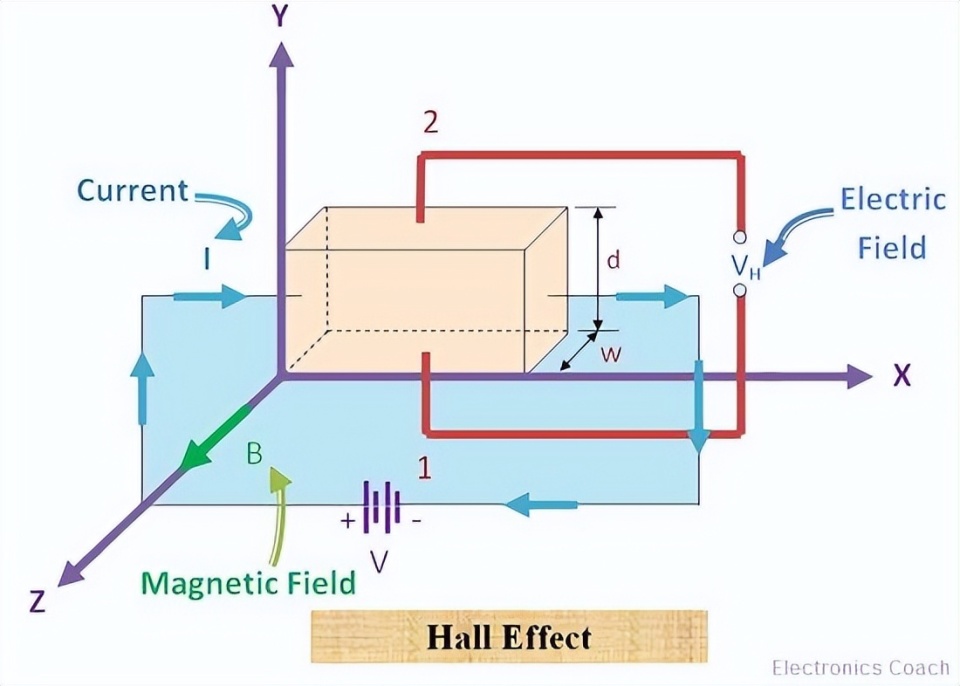

简单来说，霍尔效应是指当电流垂直于外磁场通过半导体材料时，在半导体的垂直于磁场和电流方向的两个端面之间会出现电势差的现象。
对于广大普通读者来说，这段话可能听起来有点绕，大家可以这样浅显地理解：在半导体材料里，当电流和磁场以特定角度相互作用时，材料的两侧会产生电压，这个电压就被称为霍尔电压，这种现象就叫霍尔效应。

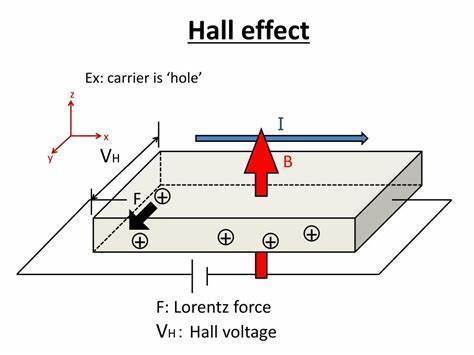

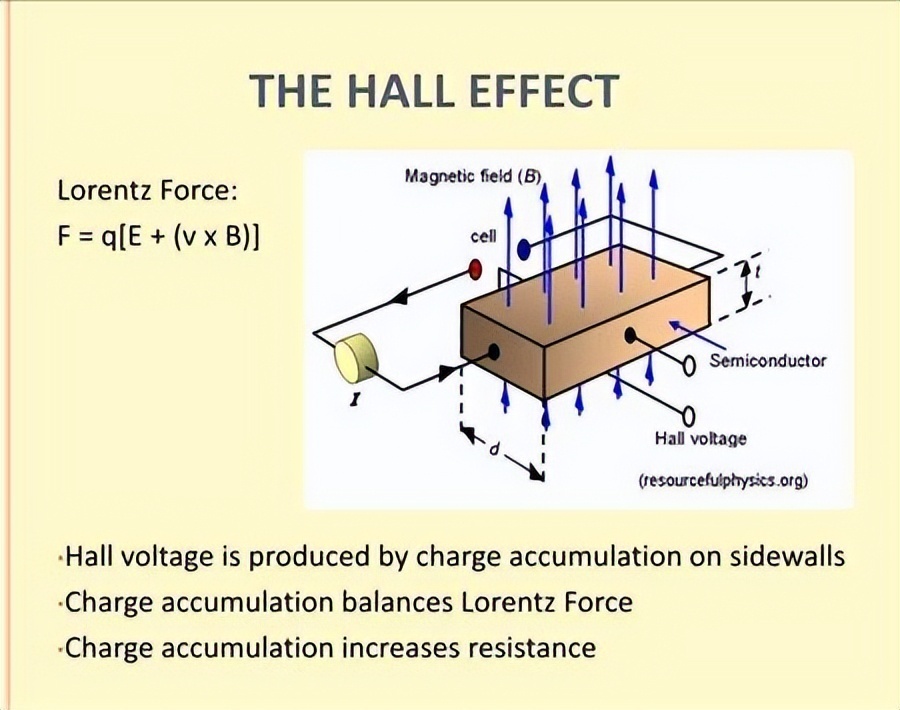

二、霍尔效应的原理

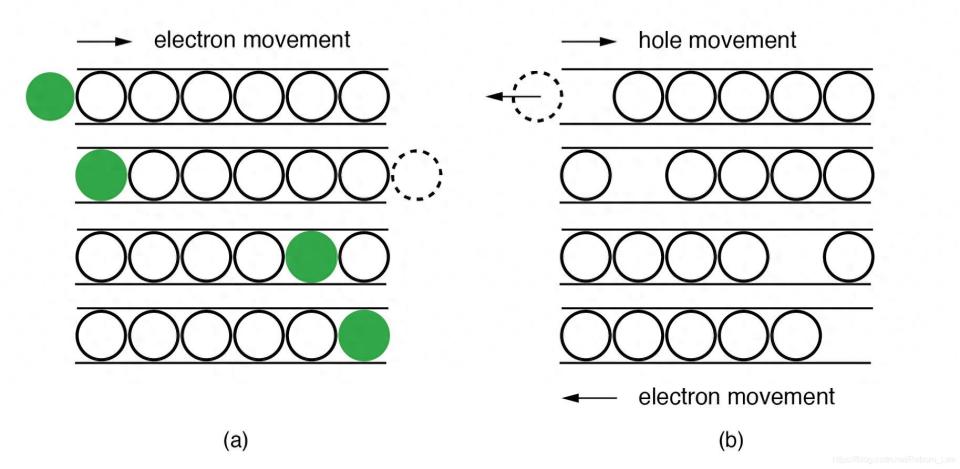

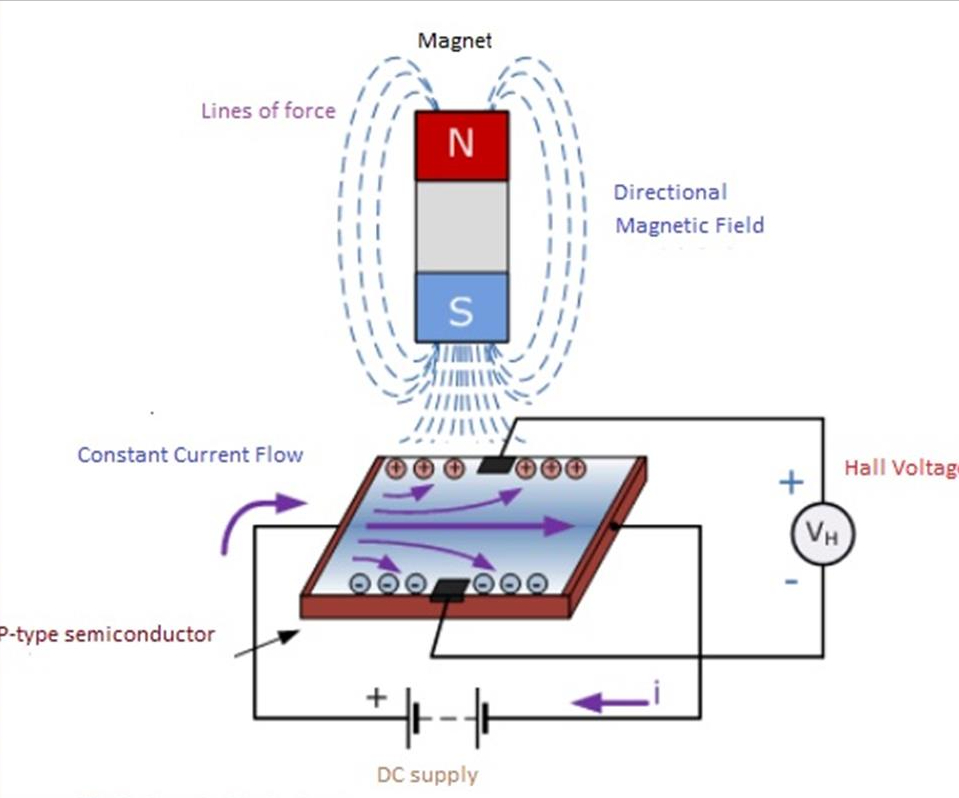

半导体中有两种主要的载流子，分别是电子和空穴。在N型半导体中，电子是主要的载流子，在P型半导体中，空穴则是主要的载流子。当有电流通过半导体时，载流子会定向移动形成电流。此时，如果给半导体施加一个垂直于电流方向的磁场，载流子就会受到洛伦兹力的影响。
拿N型半导体中的电子来说，在磁场的作用下，电子受到洛伦兹力后会向半导体的一侧偏转。随着越来越多的电子聚集到这一侧，这一侧就积累了大量的负电荷。而另一侧由于缺少电子，就相对带上了正电荷，这样一来，在半导体的两侧就形成了一个电场，这个电场对电子的作用力与洛伦兹力方向相反。
随着电场逐渐增强，当电场对电子的作用力与洛伦兹力达到平衡时，半导体两侧的电势差就会稳定下来，这个稳定的电势差就是霍尔电压。
三、霍尔效应的发现过程
1879年，美国物理学家埃德温・霍尔（Edwin Hall）在研究金属的导电原理时，偶然发现了霍尔效应，因此得名。
当时，他在一块金箔上通上电流，并将金箔置于磁场中，结果发现在垂直于电流和磁场方向上产生了电压。不过，由于金属中的载流子浓度非常高，根据霍尔效应公式，产生的霍尔电压极其微小，这使得霍尔效应在实际应用中受到了很大限制。
直到后来半导体技术蓬勃发展，人们惊喜地发现，半导体中的载流子浓度比金属低得多。在相同的电流和磁场条件下，半导体能够产生比金属大得多的霍尔电压。从此，霍尔效应在半导体领域大放异彩，吸引了众多科学家和工程师的目光，得到了广泛深入的研究。
四、半导体中霍尔效应的特性
与金属相比，半导体中的霍尔效应具有一些独特的特性。首先，半导体的载流子浓度可以通过掺杂等工艺进行精确控制，这使得人类能够根据实际需求来调整霍尔效应的强弱。
其次，半导体的种类丰富多样，不同类型的半导体具有不同的电学特性，这为霍尔效应在各种应用场景中的优化提供了更多选择。例如，某些半导体材料具有较高的电子迁移率，这意味着在相同条件下，它们能产生更大的霍尔电压，更适合用于制作高灵敏度的霍尔传感器。
五、霍尔效应的应用
霍尔效应在多个领域有着广泛的应用，主要包括以下几个方面：
1.、位置和运动传感器
霍尔效应传感器能够检测磁场的变化，例如，在汽车行业中，它们被用来监控发动机的曲轴或凸轮轴的位置，以确保精确的燃油喷射和点火。此外，霍尔效应传感器也可以用于非接触式测量旋转物体的速度，比如自行车或其他机械设备的速度计。
2.、电流检测
利用霍尔效应可以实现对电流的非侵入式测量。通过在导电路径周围产生一个垂直磁场，并使用霍尔元件来测量该磁场强度，进而计算出流经该导体的电流大小。这种方法特别适用于高压电路中的电流监测，因为它避免了直接接触可能带来的安全风险和能量损耗。
3. 磁场测量
霍尔效应是测量磁场强度的基本工具之一，通过校准后的霍尔探头，可以非常准确地测量各种环境下的磁场强度。这对于研究地球磁场、实验室中磁场控制以及工业生产过程中的质量控制都非常有用。
4、半导体材料分析

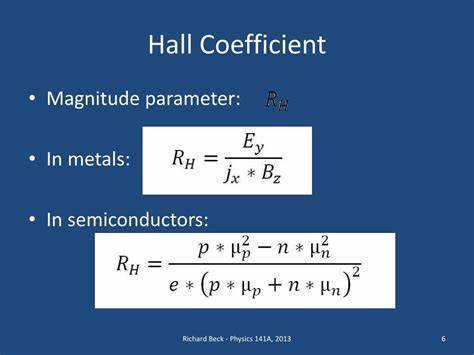

霍尔效应实验可以提供关于半导体材料性质的重要信息，如载流子类型（电子或空穴）、载流子浓度和迁移率等。这对于研发新型半导体材料及其器件至关重要，有助于优化材料性能，提高电子产品的效率和可靠性。

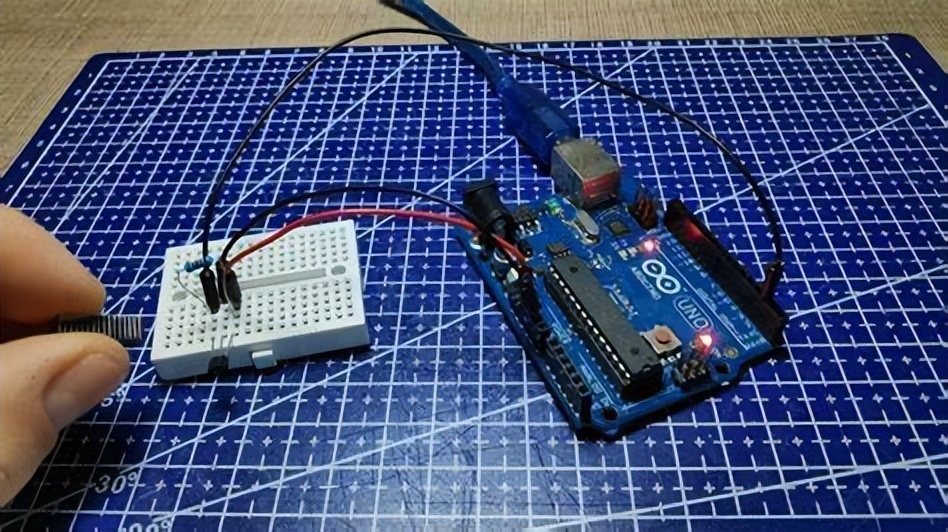

5、 开关应用
霍尔效应开关是一种常见的无触点开关，它可以通过检测附近磁场的存在与否来切换状态。这种类型的开关被广泛应用在消费电子产品、家电以及自动化系统中，作为门控、盖子关闭检测或是位置感应器等用途。
六、笔者总结
综上所述，霍尔效应是半导体物理学中的一个基本现象，它描述了当电流通过导体或半导体材料并在垂直方向施加磁场时，在材料的横向会产生的电压差的现象。
霍尔效应在科研、工程技术领域具有广泛的应用价值，无论是简单的家用电器还是复杂的工业控制系统，都可以看到基于霍尔效应的技术解决方案。未来随着科技的持续进步，预计霍尔效应的应用范围还将不断扩大，为各个领域的创新提供了强有力的支持。让人类的生活变得更加便捷和美好。
