前言
近期知名品牌UGREEN绿联推出了快充插座新品——T6斜面排插，这款新品不仅孔位多，而且同样也支持20W PD快充，能够提供用户接线即快充的良好使用体验。
不仅如此，在插拔体验方面，绿联也是为这款新品机身加入15°斜面设计，同时孔位内均内置安全门，使用体验和安全性考虑十分全面。插座还设有过载保护开关，支持过载跳断复位，用户也可放心接入各种电器使用。下面就随小编来详细了解这款新品。
绿联T6斜面排插开箱

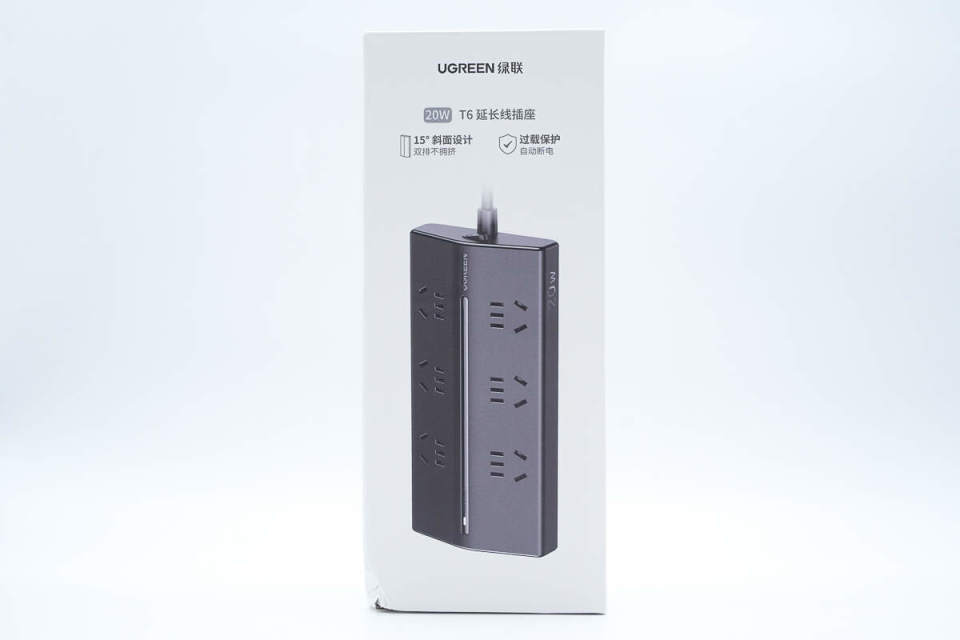

包装盒正面印有UGREEN绿联品牌、产品名称、卖点以及外观图。

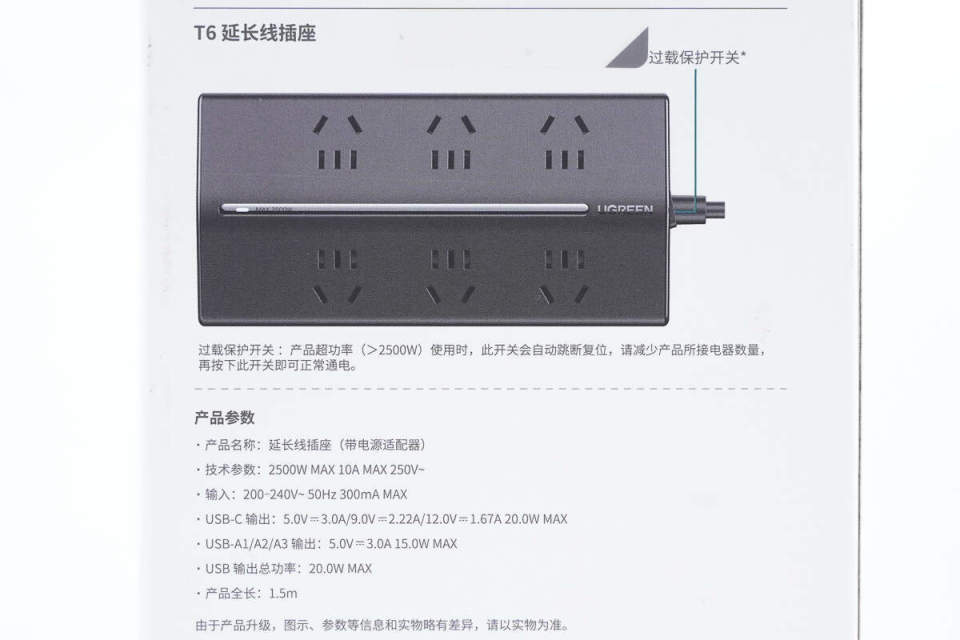

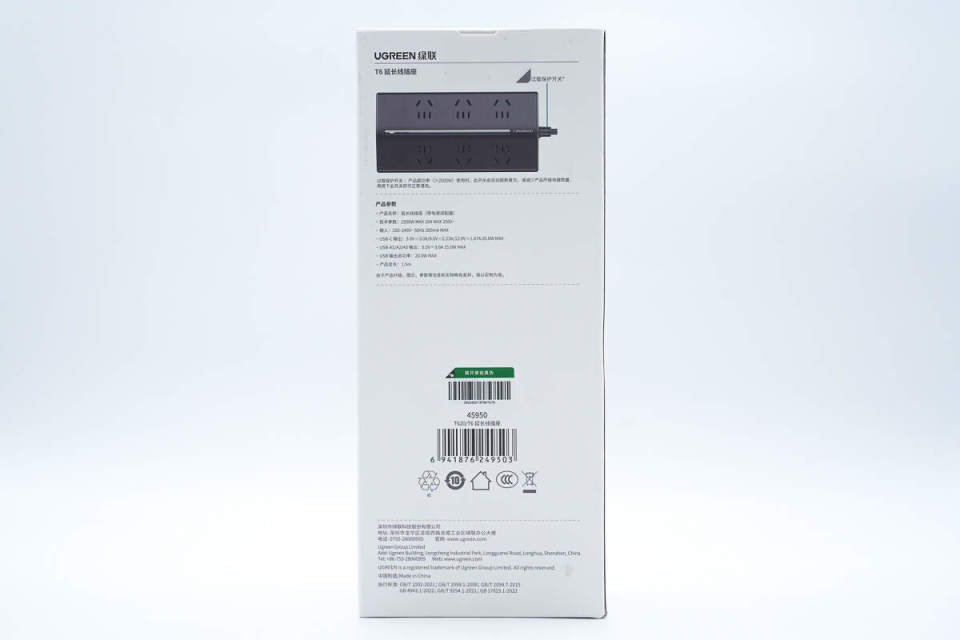

背面印有产品外观图以及相关介绍、产品参数以及商家信息等。
包装盒上参数特写，下面到产品实物展示环节再介绍。

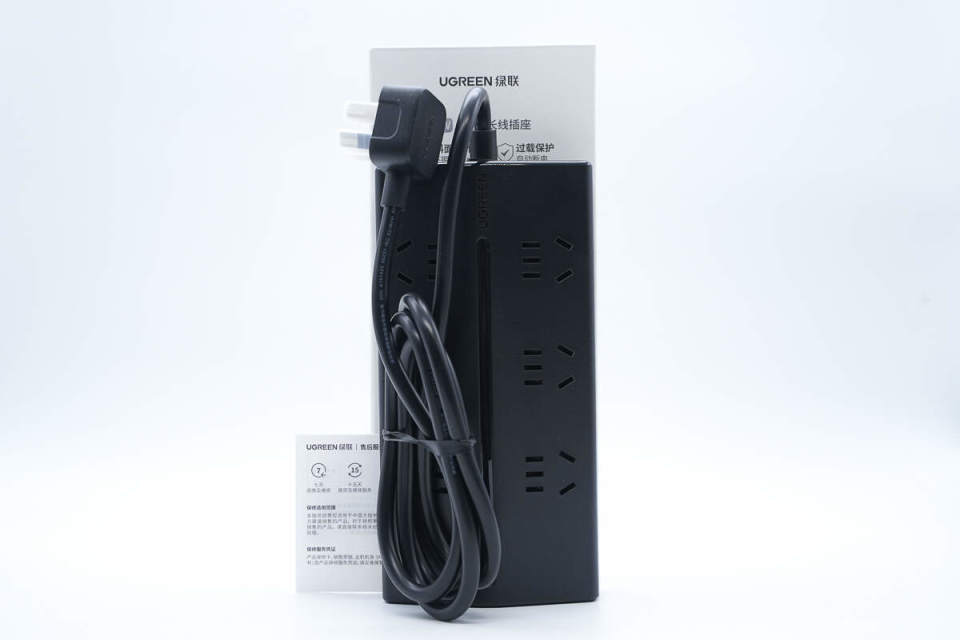

包装内含绿联T6斜面排插以及保修卡。

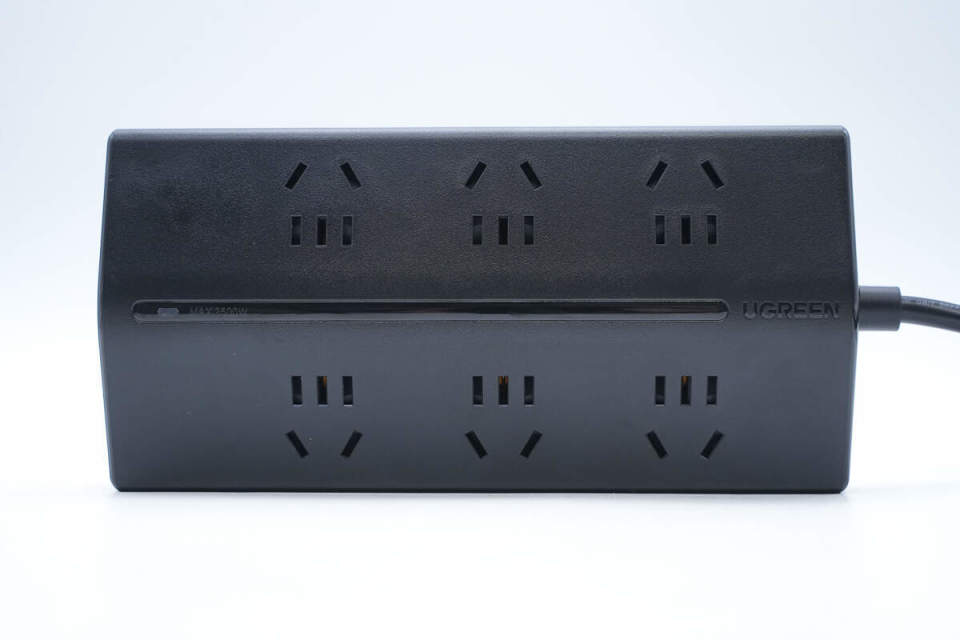

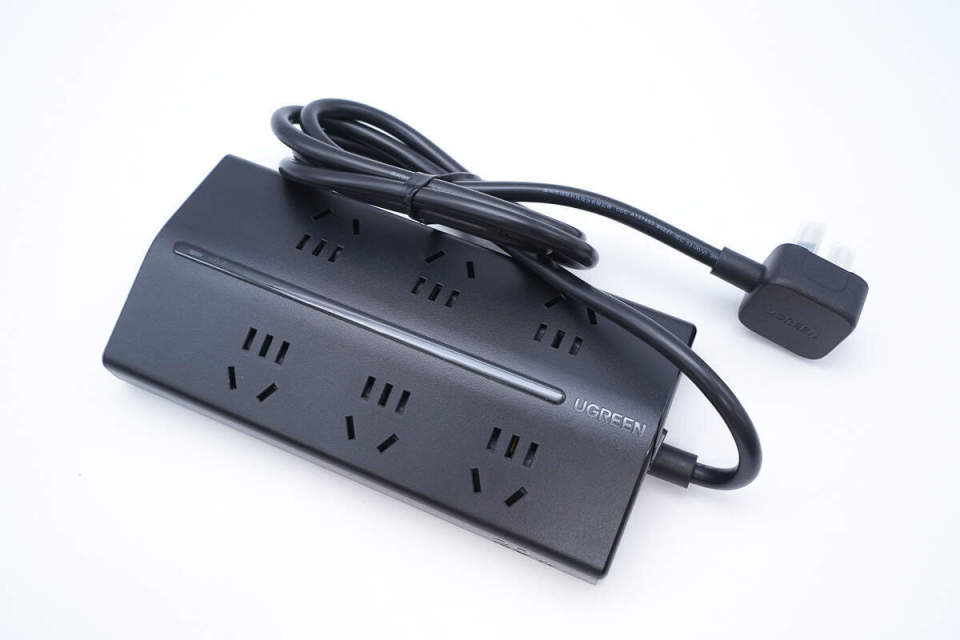

绿联T6斜面排插采用PC阻燃材质塑料外壳，安全可靠。同时两侧的AC孔位面做了15°斜面设计，既不拥挤还能让用户获得更好的插拔体验，细节创新很赞。

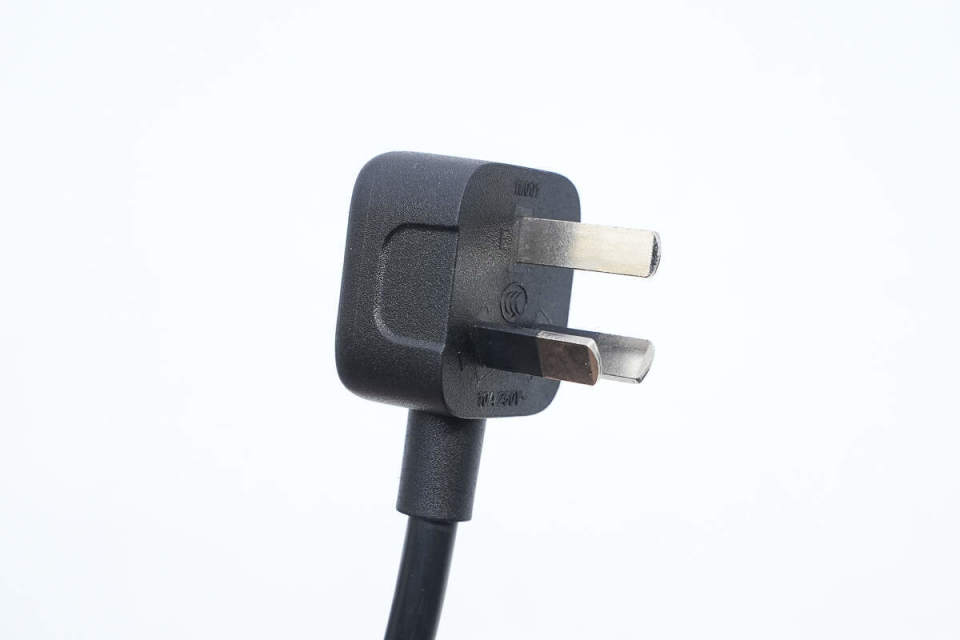

电源线插头两侧内凹设有，也是方便用户插拔。

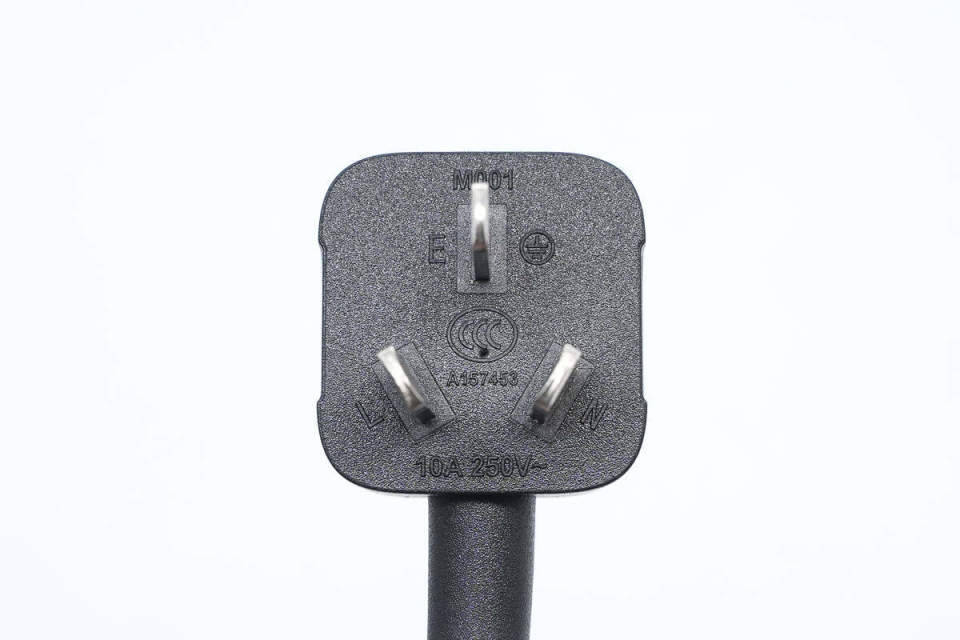

插头规格为10A 250V~，通过了CCC认证。

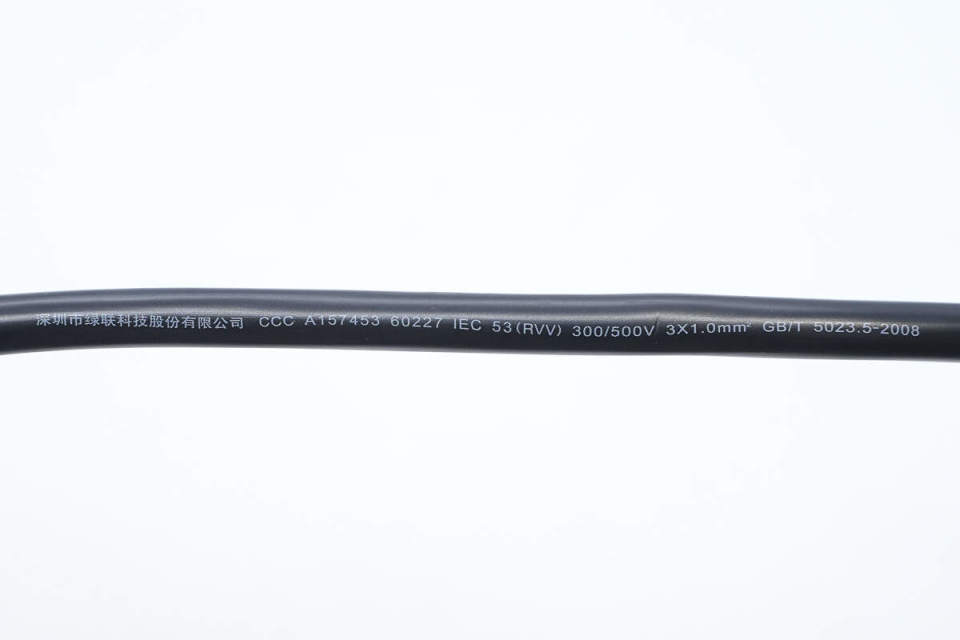

线缆规格为300/500V 3x1.0mm²，更加安全可靠。
线缆与机身连接处设计有胶套抗弯折保护。

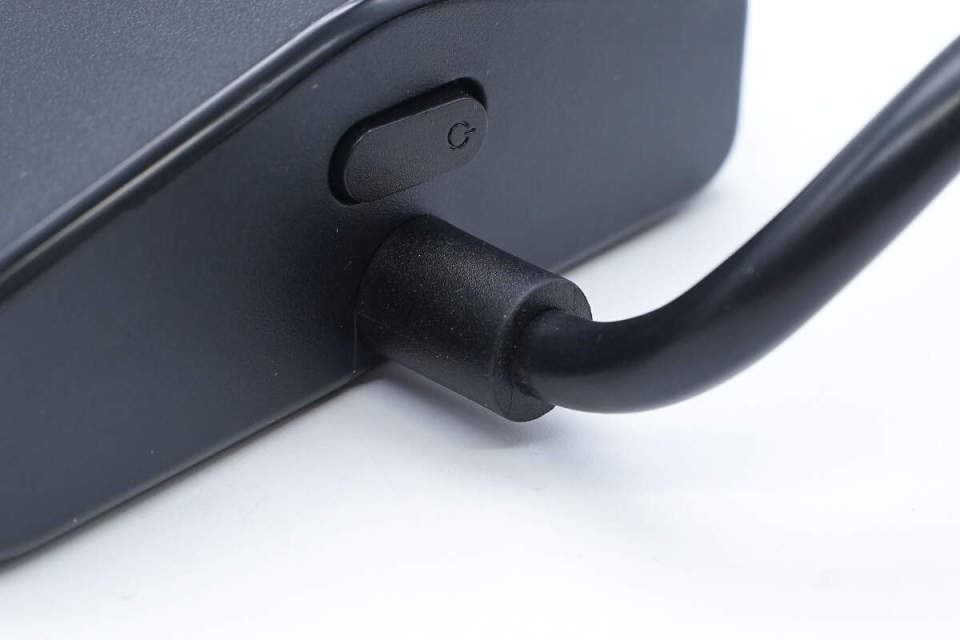

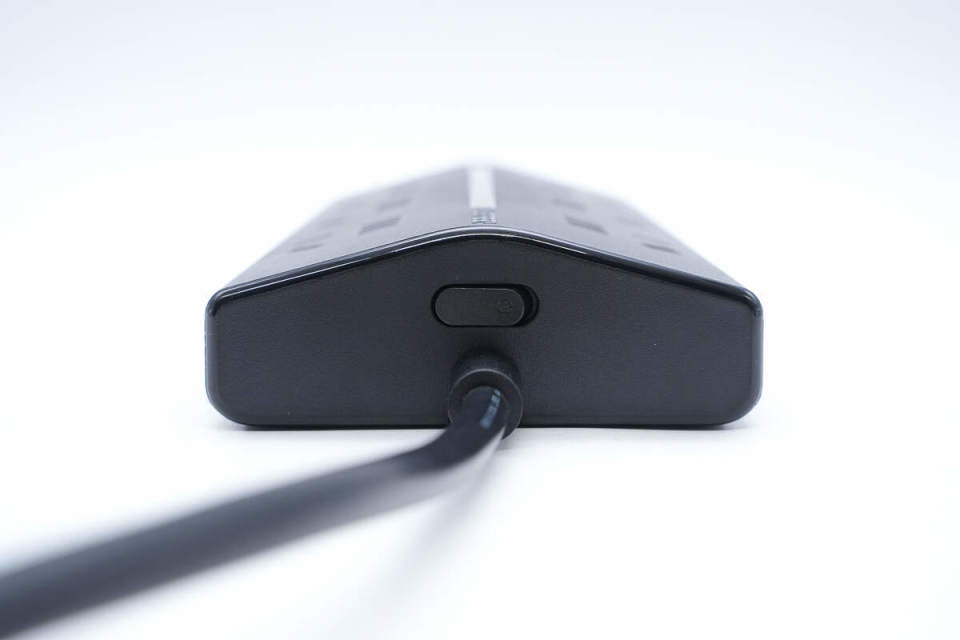

机身一端配置有过载保护开关，当承载功率超过2500W时此开关会自动跳断复位，保证用电安全。

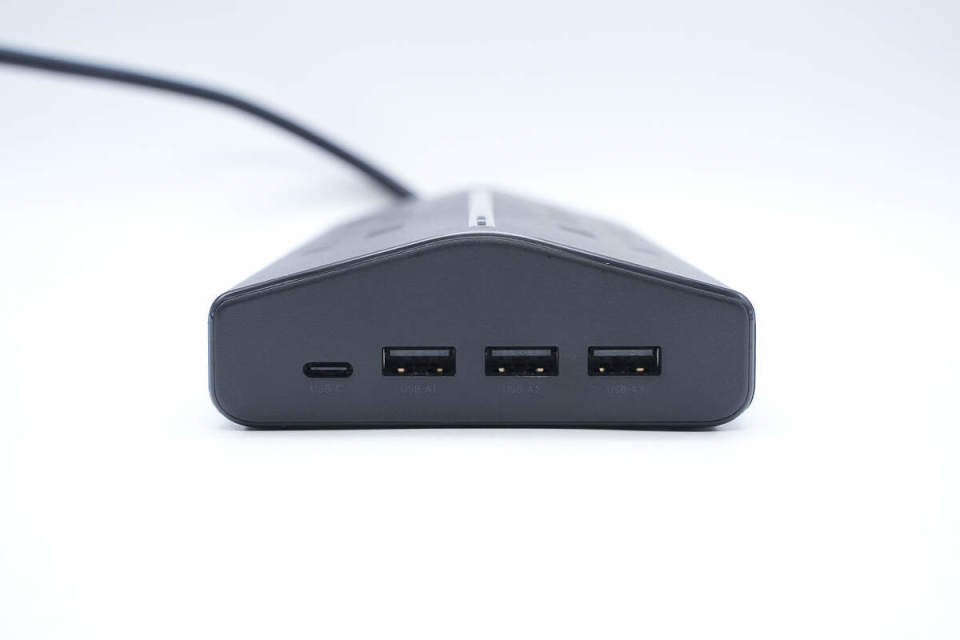

另一端配备3A1C四个USB接口，接口旁设有相应标识方便用户使用。
机身外壳磨砂处理抗指纹，中心设计一道亮面撞色点缀。

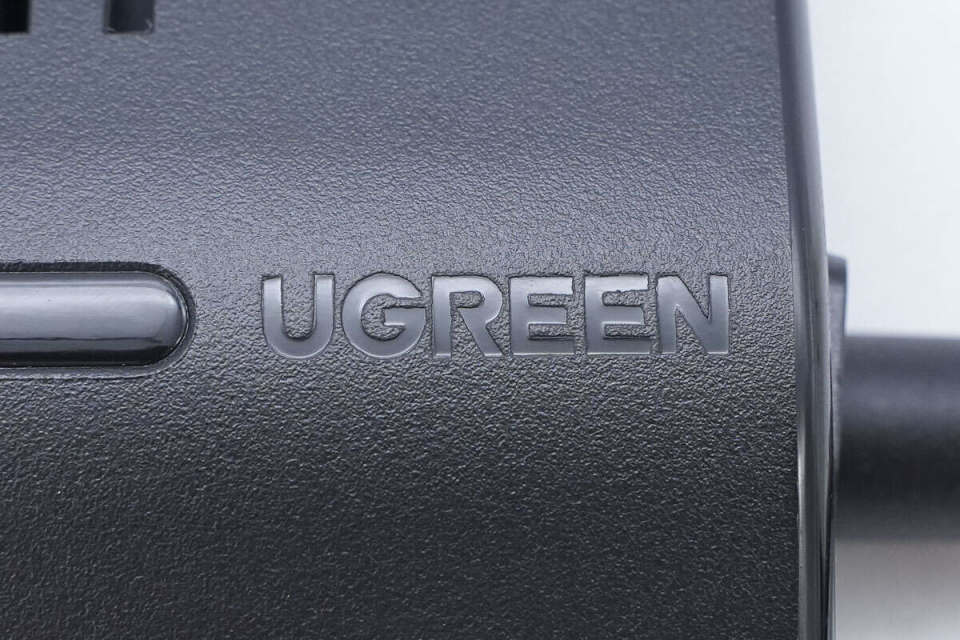

顶面中心靠输入一端设计UGREEN品牌。

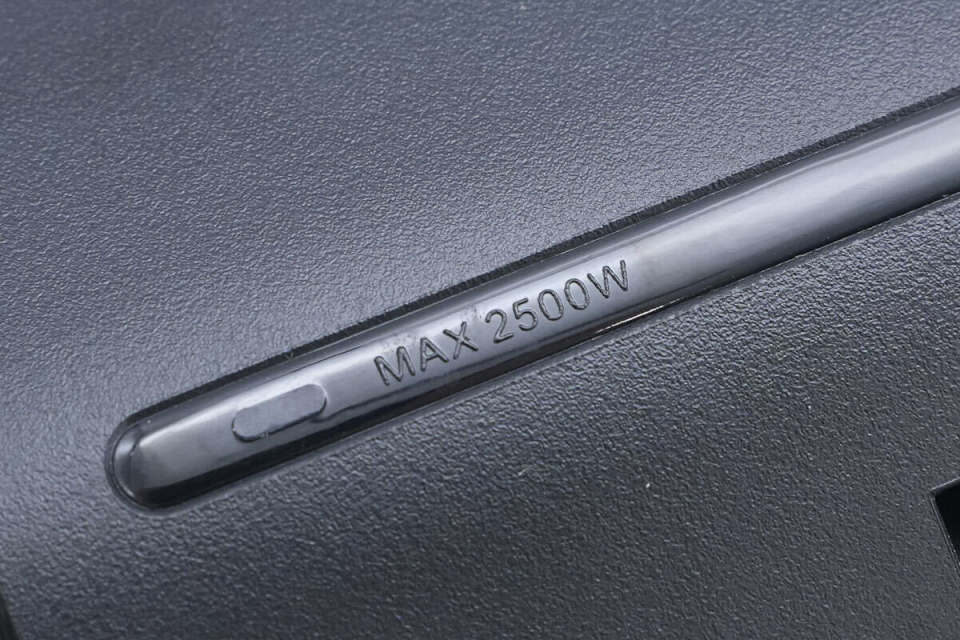

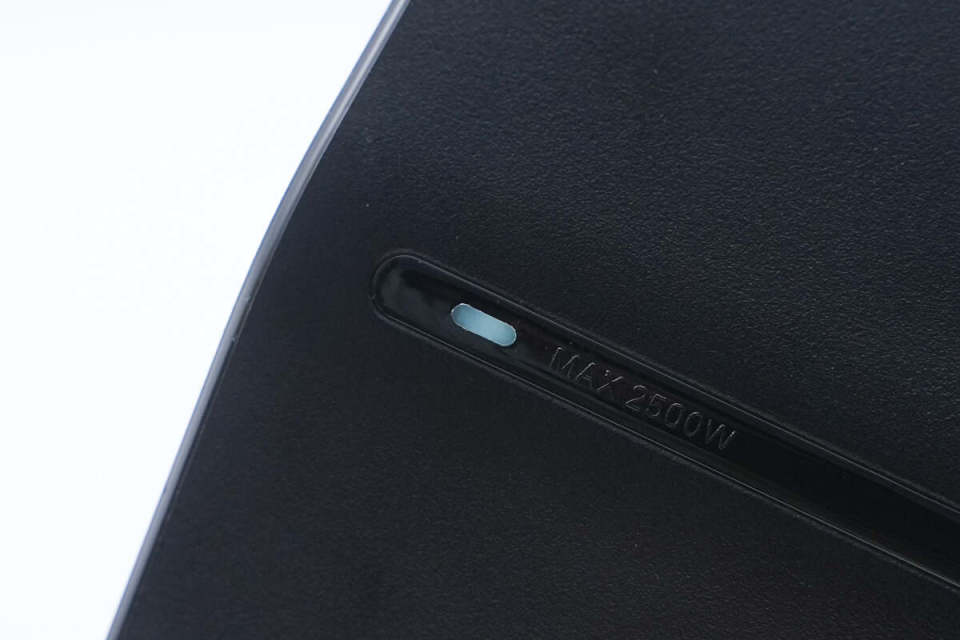

另一端设计MAX 2500W字样表明最大承载功率，同时还配有通电指示灯。

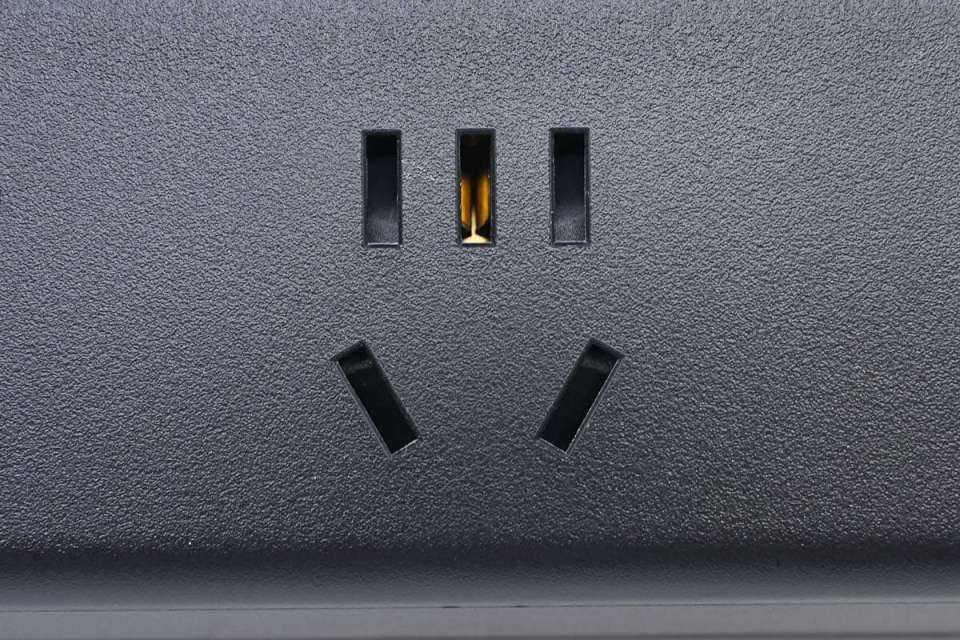

六位AC插孔均内置安全门，有效防止异物单孔插入，保证用电安全。

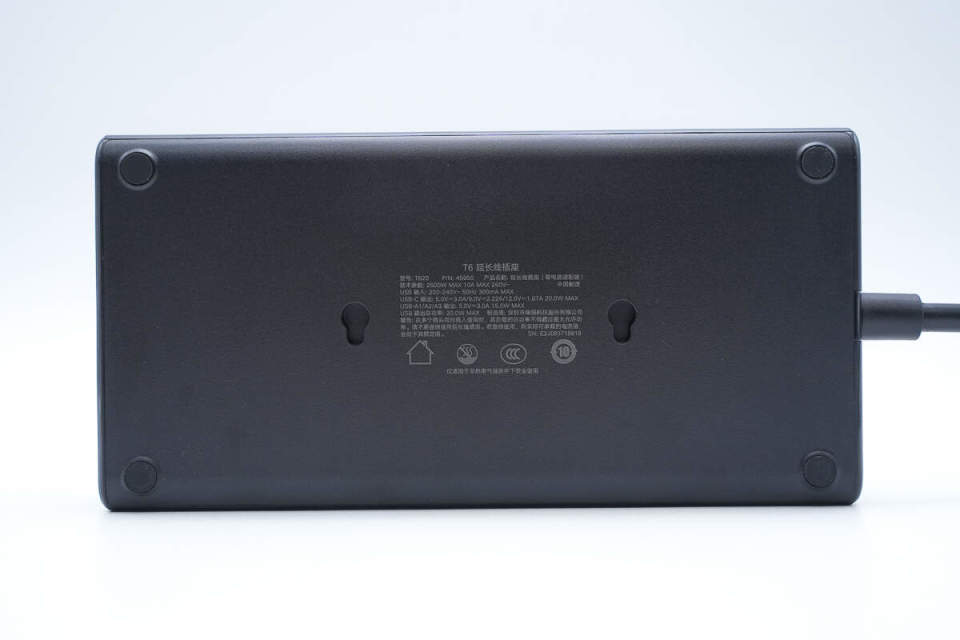

机身底部四端设有防滑垫，中心区域印有产品铭牌。

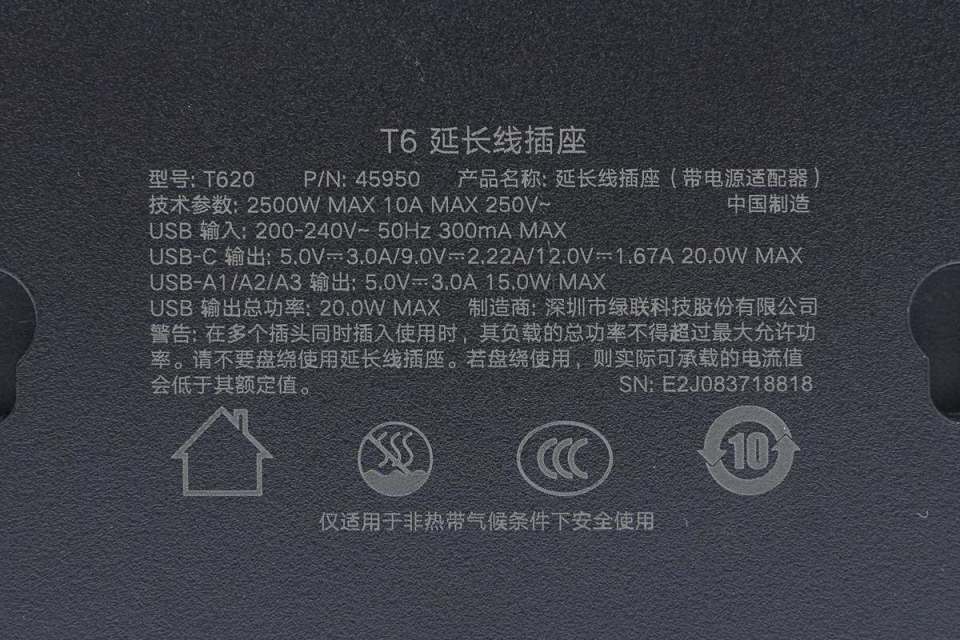

产品铭牌特写
型号：T620
产品名称：延长线插座（带电源适配器）
技术参数：2500W MAX10A MAX 250V~
USB 输入：200-240V~50Hz 300mA MAX
输出：
USB-C：5V3A、9V2.22A、12V1.67A 20W MAX
USB-A1/A2/A3：5V3A 15W MAX
USB 输出总功率：20W MAX
制造商：深圳市绿联科技股份有限公司
产品通过了CCC认证。

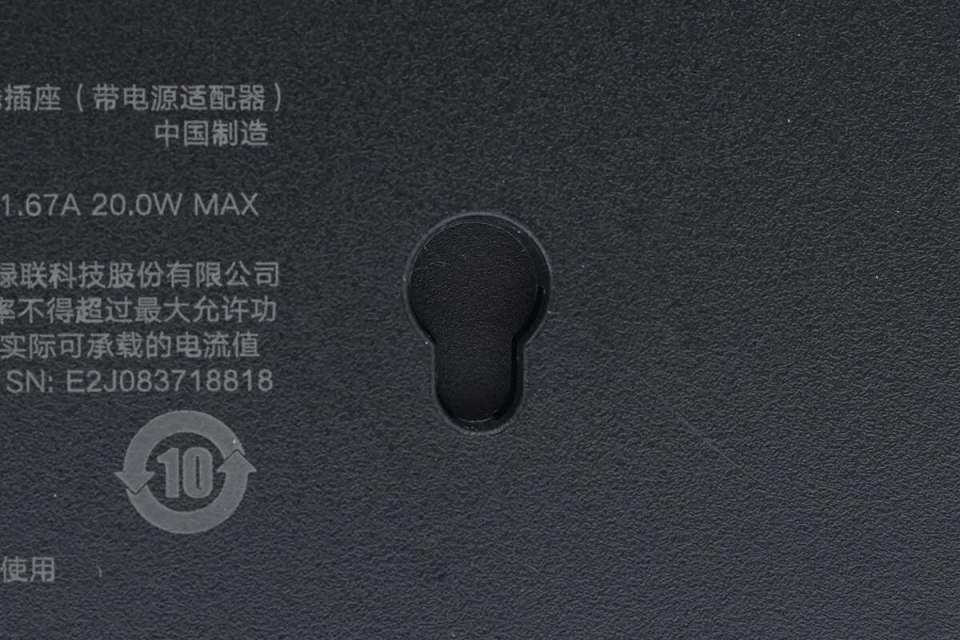

此外还设计有挂钩孔，方便一些场景悬挂使用。

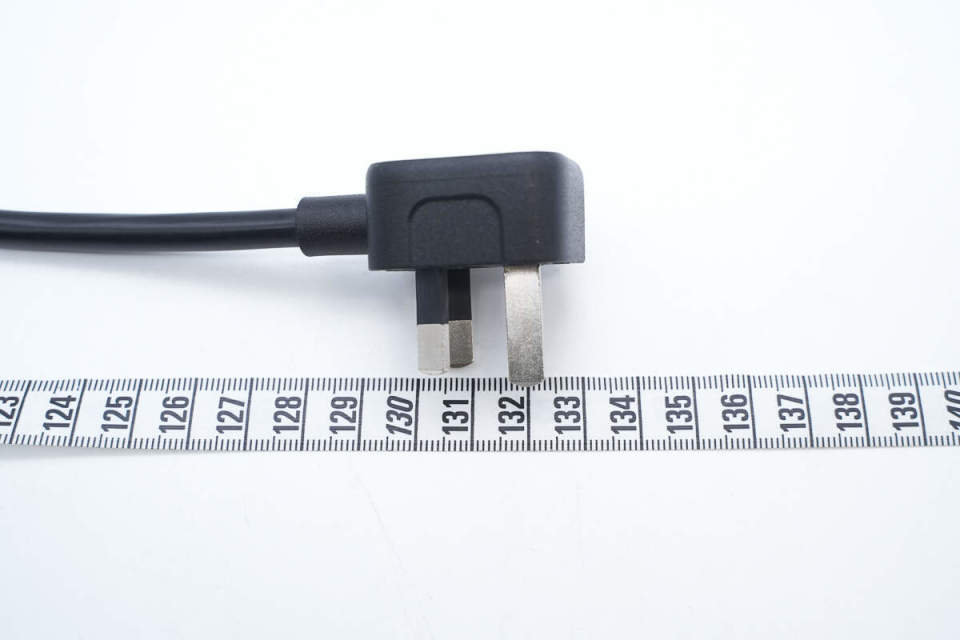

实测插座电源线长度约为133cm。

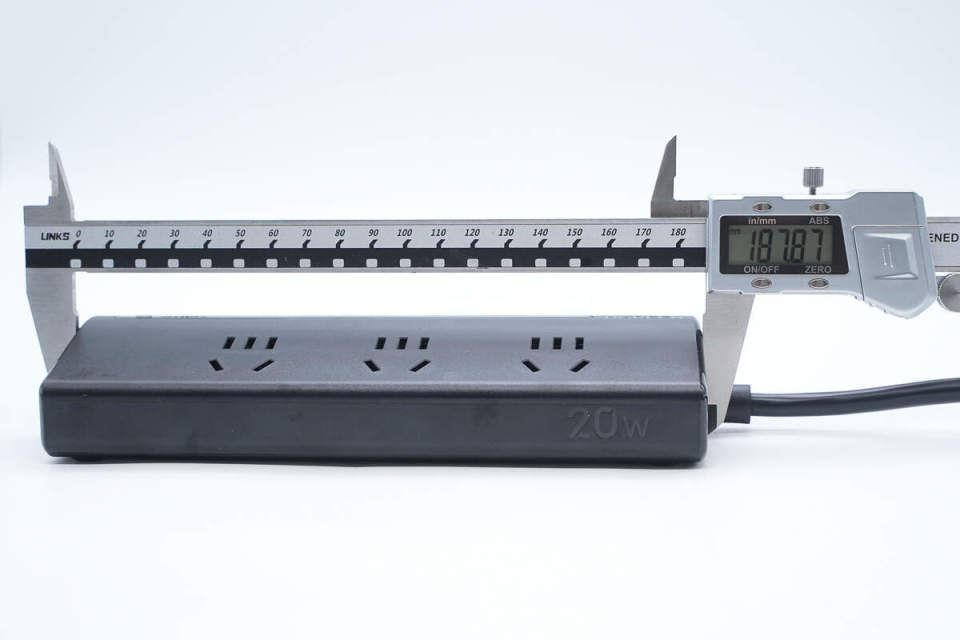

插座机身长度为187.87mm。

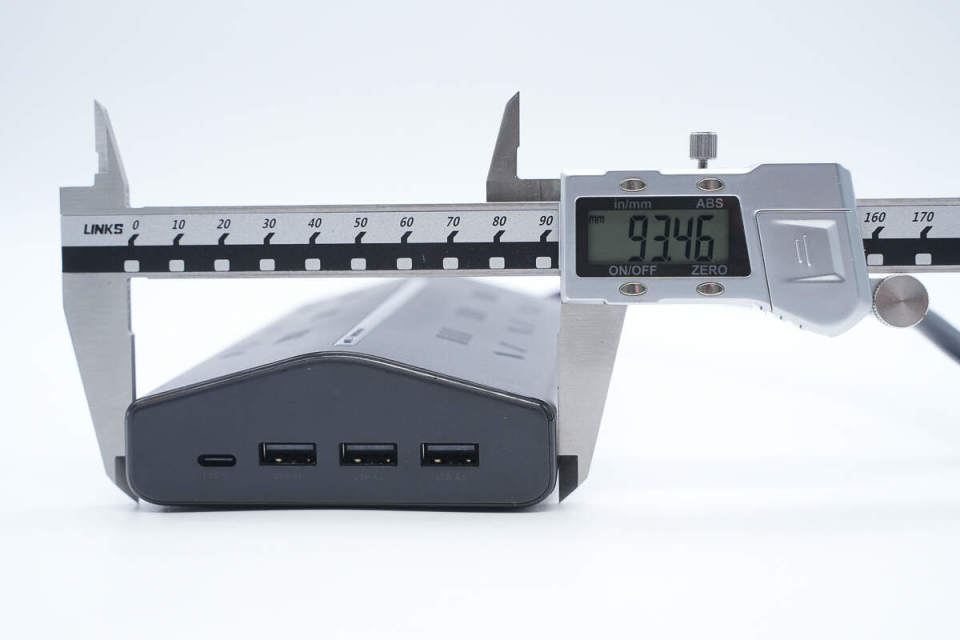

宽度为93.46mm。

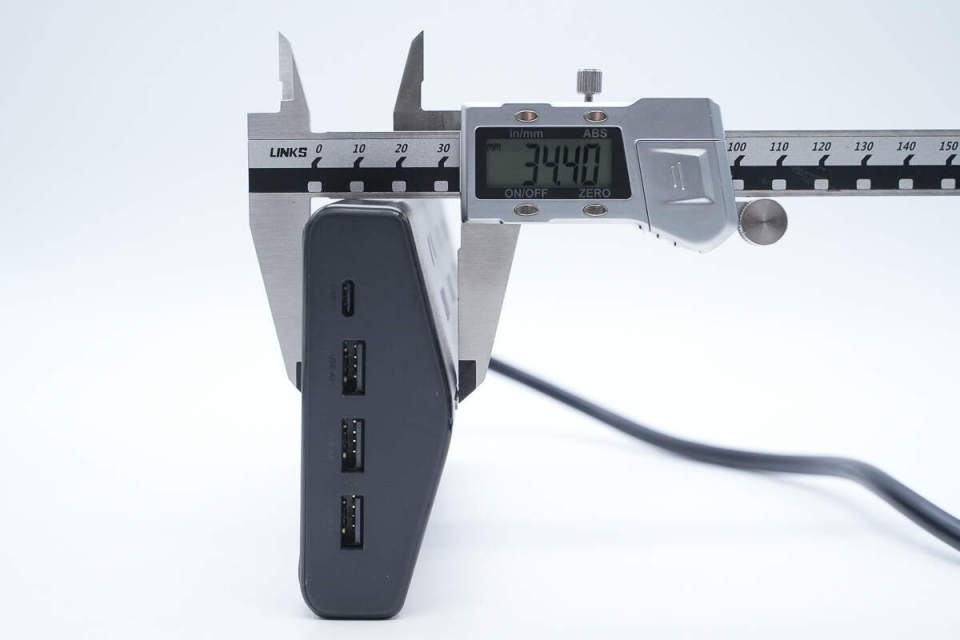

高度为34.4mm。

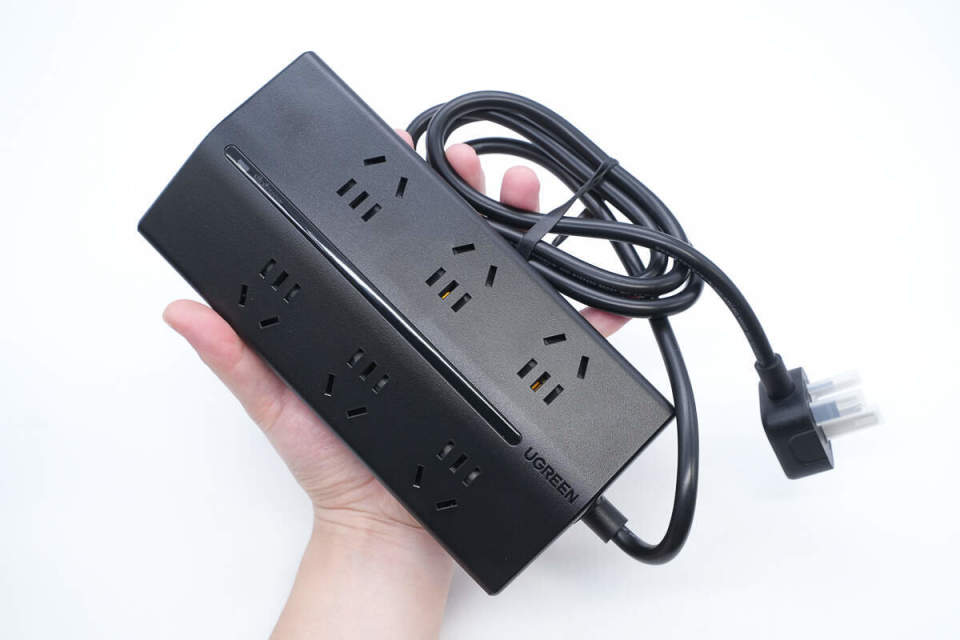

产品拿在手上的大小直观感受。

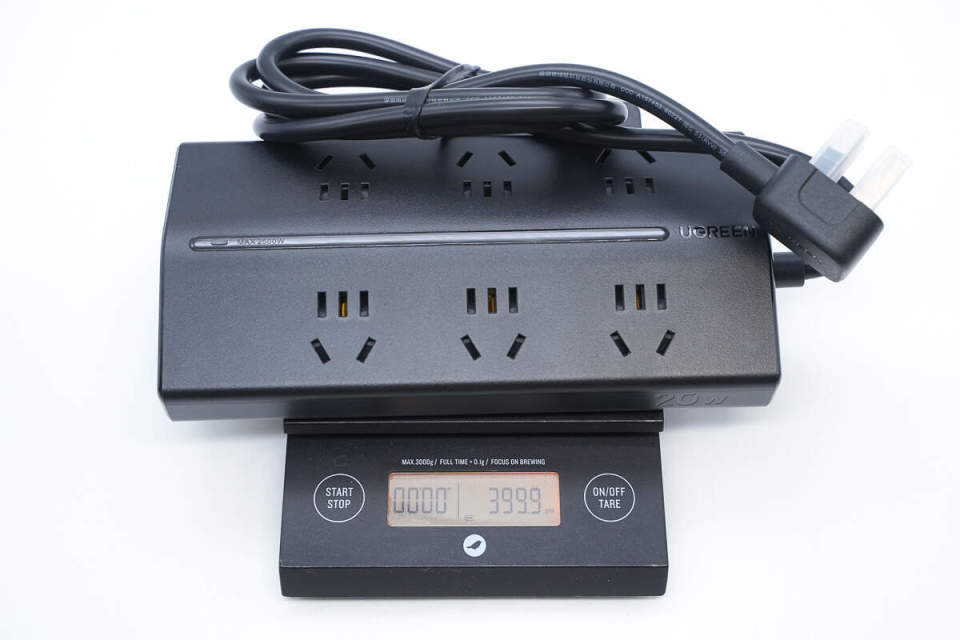

另外测得重量约为400g。
接通电源，指示灯亮绿色光。

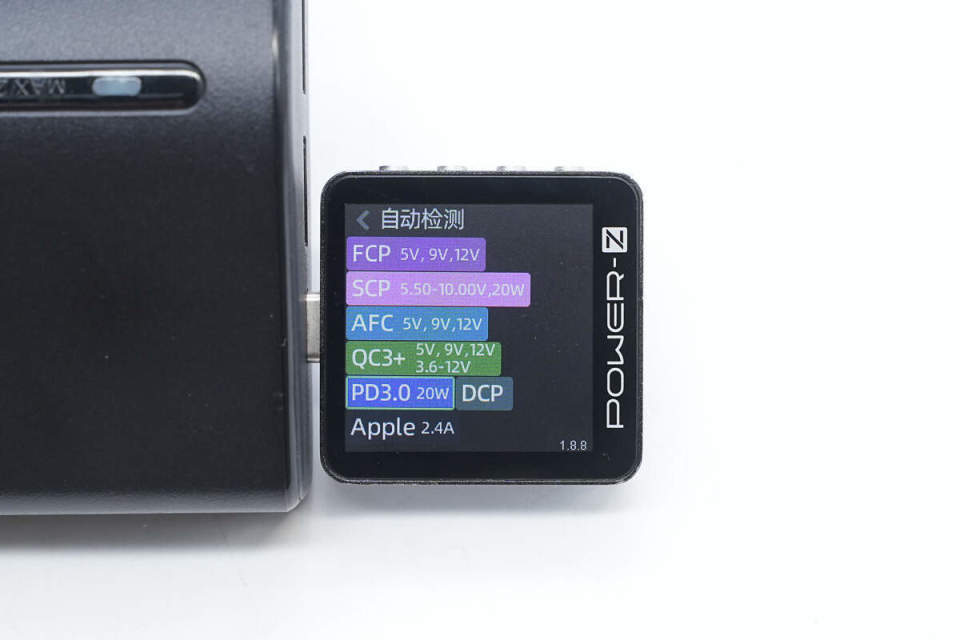

使用KM003C测得USB-C口支持FCP、SCP、AFC、QC3+、PD3.0、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

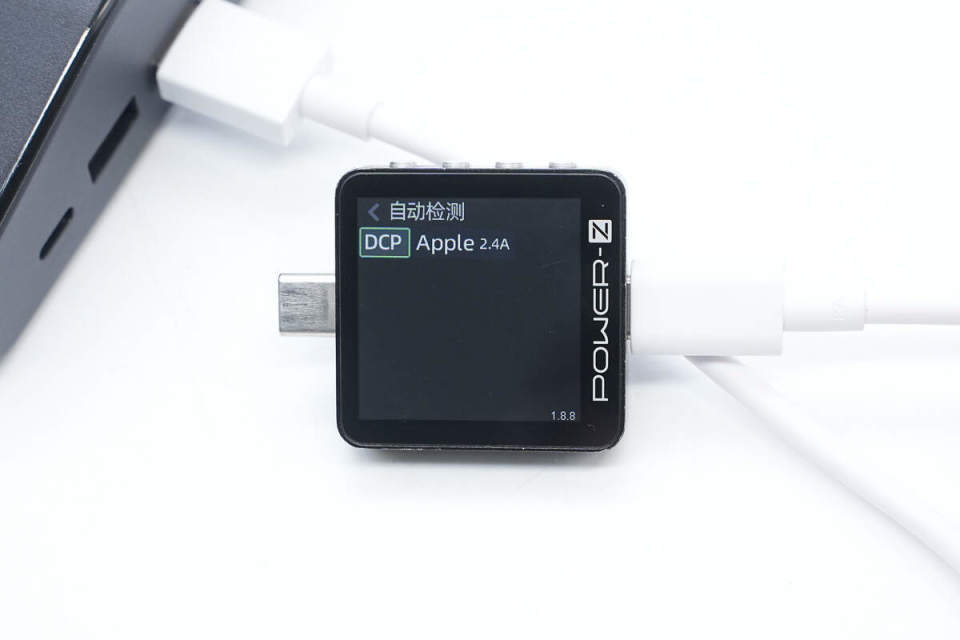

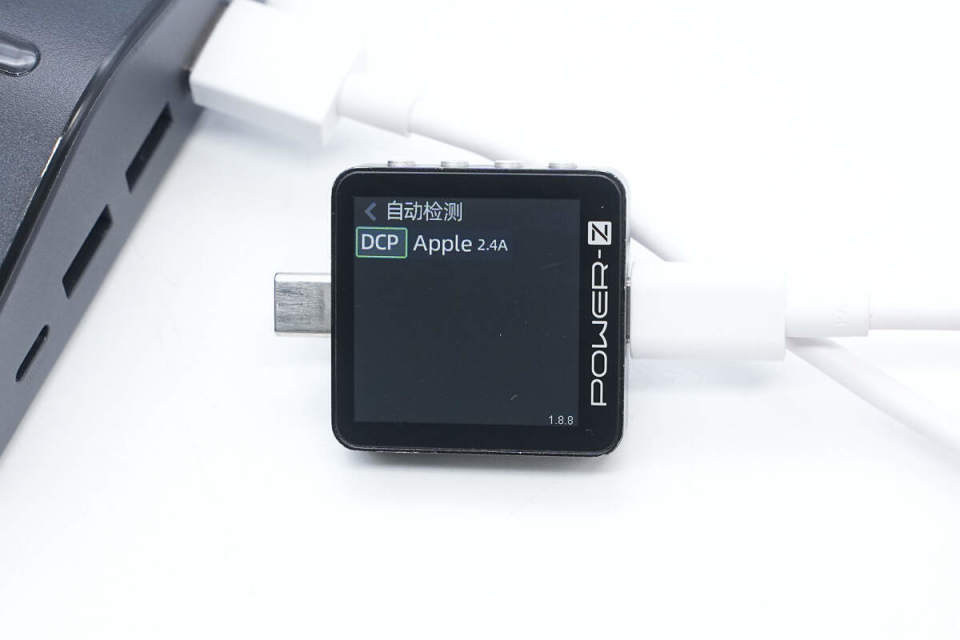

测得USB-A1口支持DCP、Apple 2.4A充电协议。

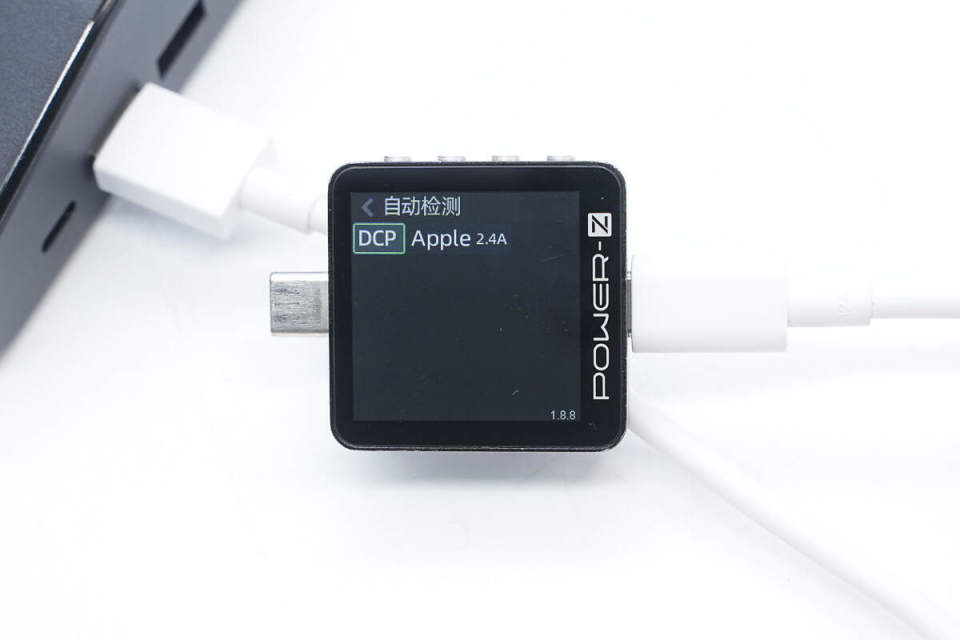

测得USB-A2口同样支持DCP、Apple 2.4A充电协议。
测得USB-A3口兼容协议和前两个USB-A口的相同。
绿联T6斜面排插拆解

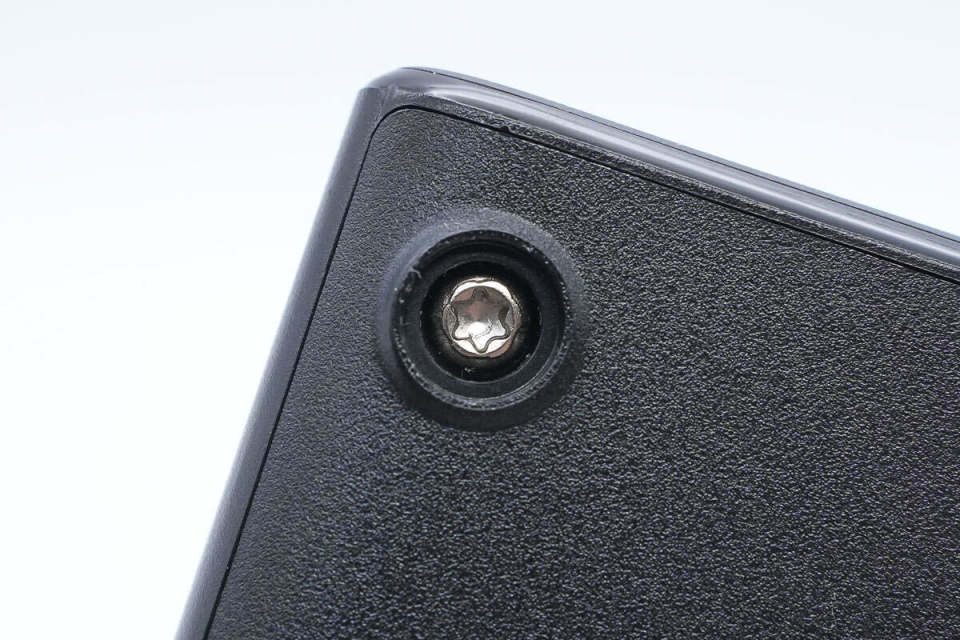

去掉机身底部四端防滑垫，内设防拆螺丝。

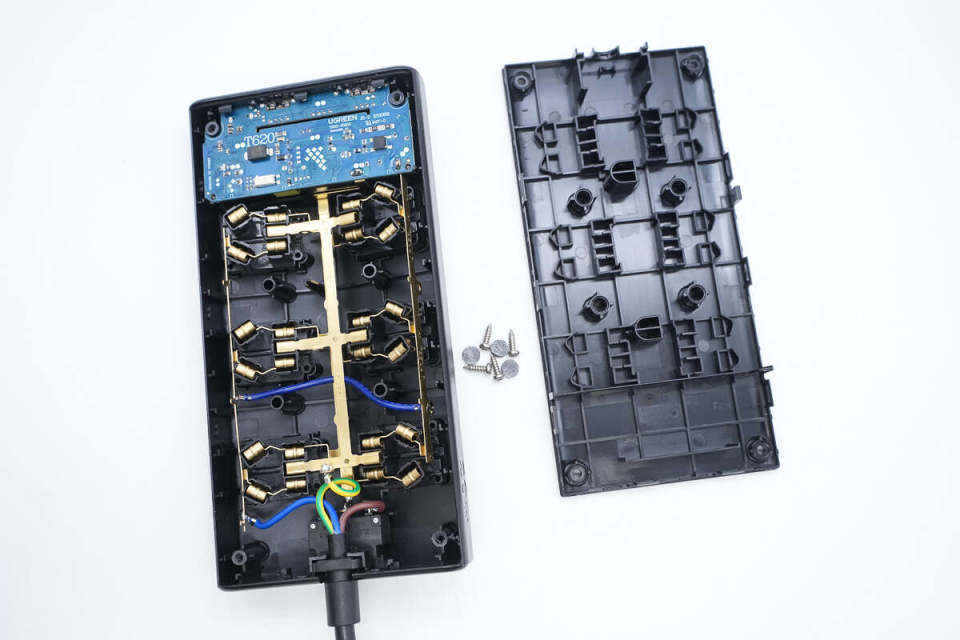

拆掉螺丝打开外壳，壳体边缘还设有卡扣进行固定，保证壳体封装紧密。

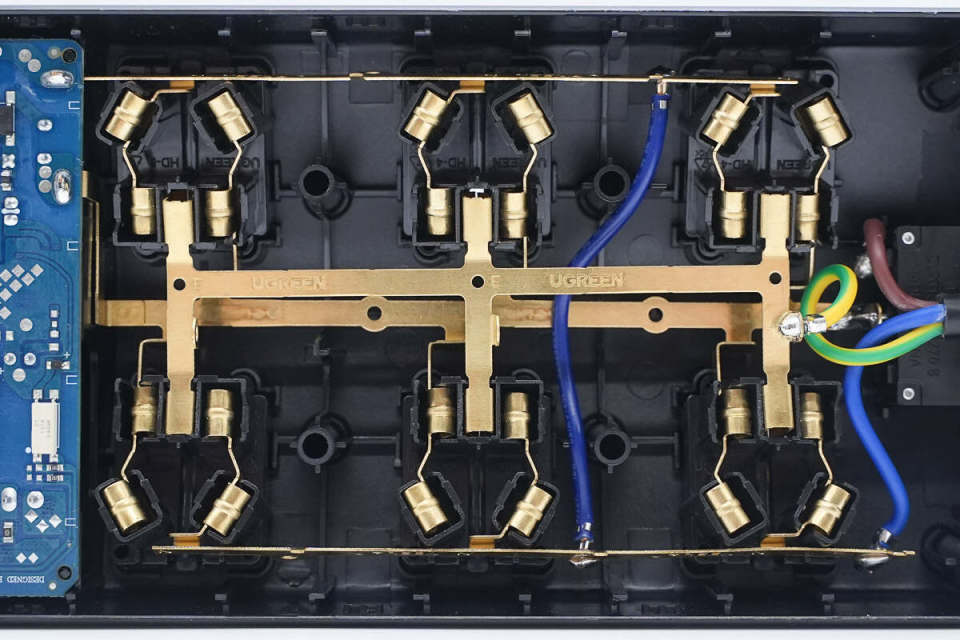

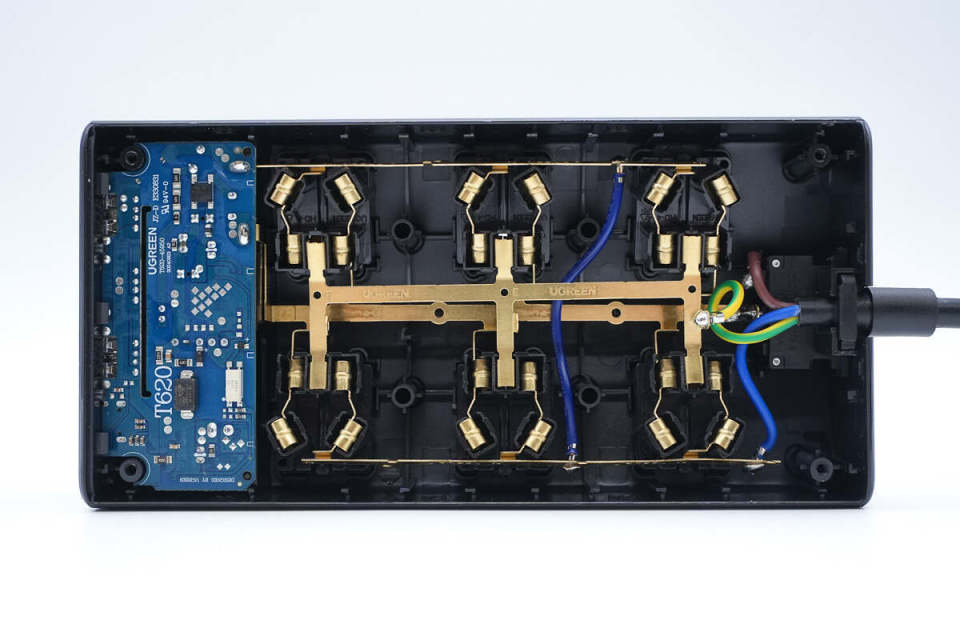

内部AC插孔采用一体铜带设计，USB模块通过与铜带锡焊连接取电。
一体铜带通过凹槽定位，两侧铜带之间通过蓝色导线连接。

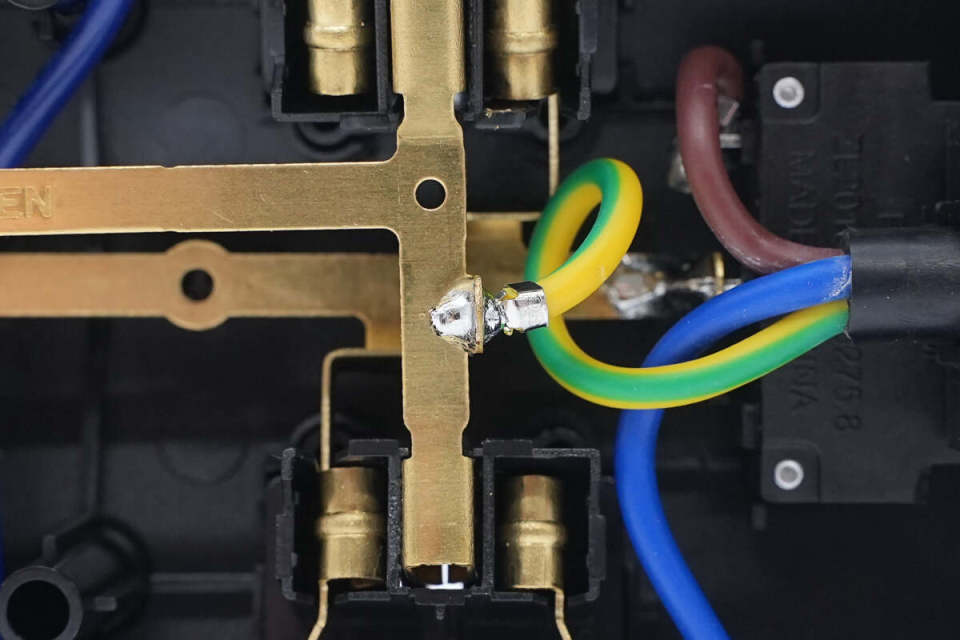

地线与铜带锡焊处特写，焊点饱满，导线末端冷压工艺处理。

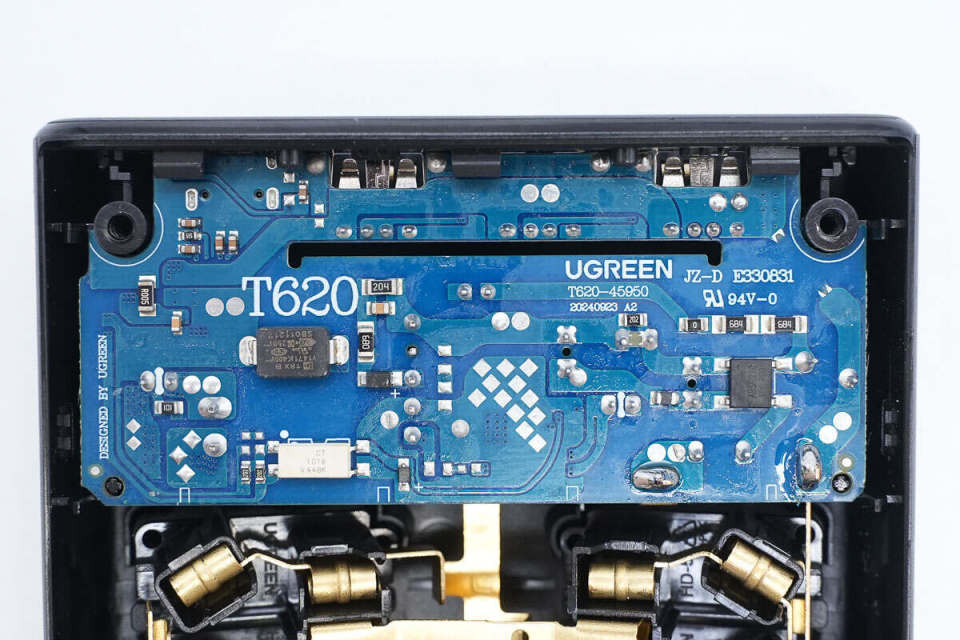

USB模块采用定位柱固定。

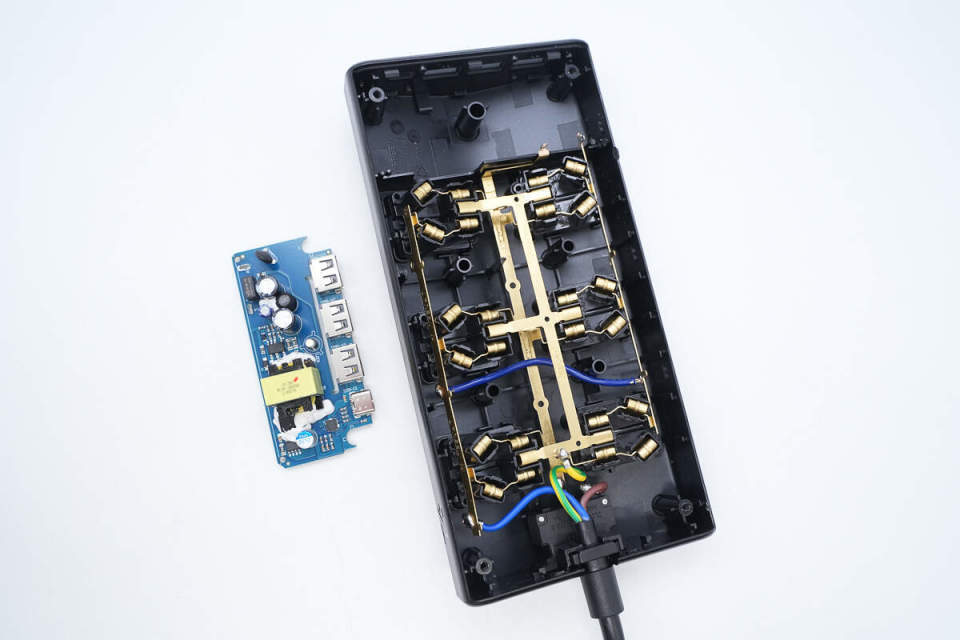

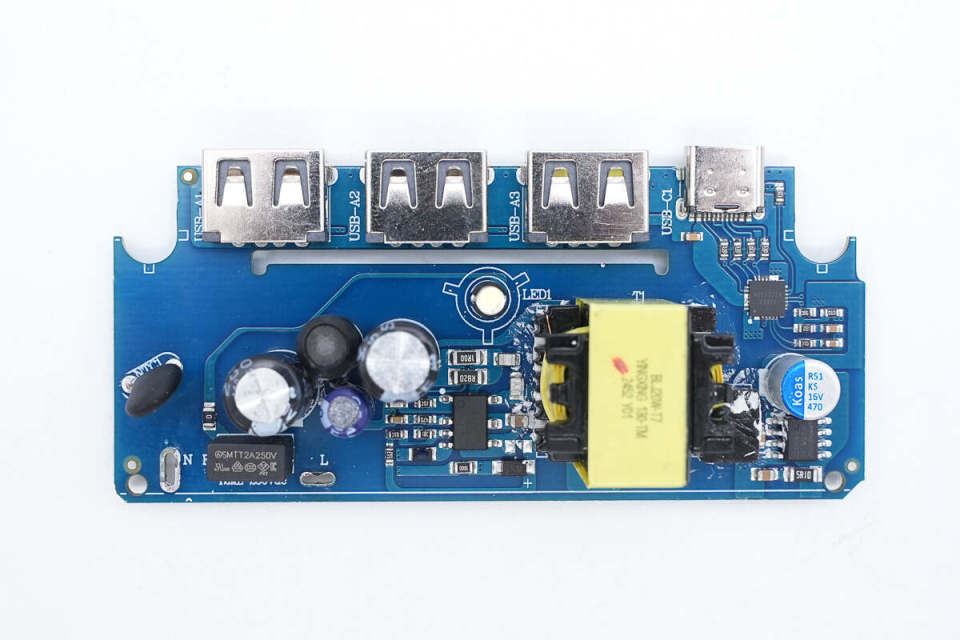

将USB快充模块拆下。

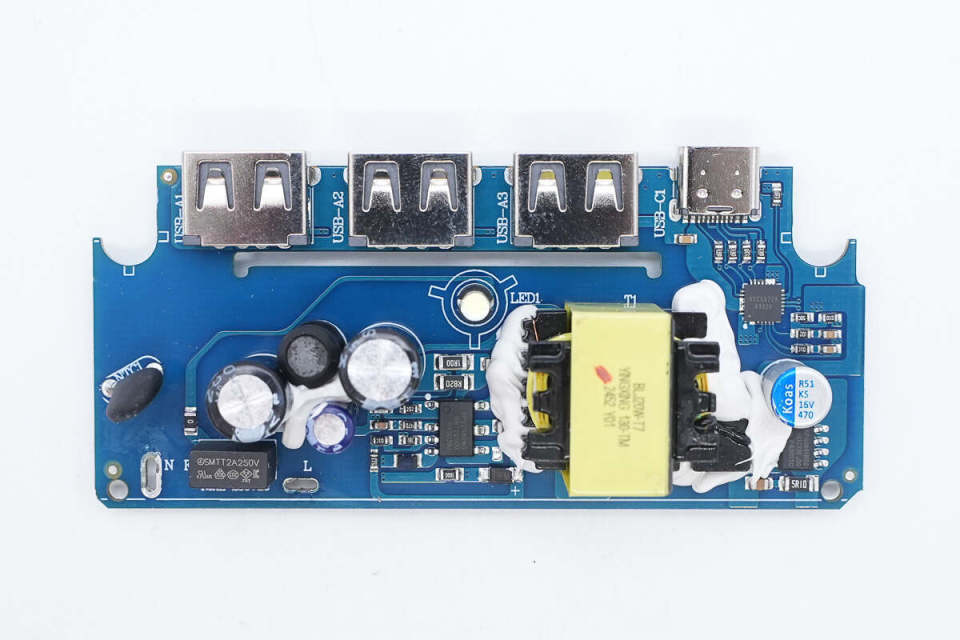

PCB板正面电容、工字电感、变压器等器件打胶加固，USB母座后方区域镂空处理。
将白胶清理干净，可以看到板子正面还设有开关电源初次级芯片、协议芯片。

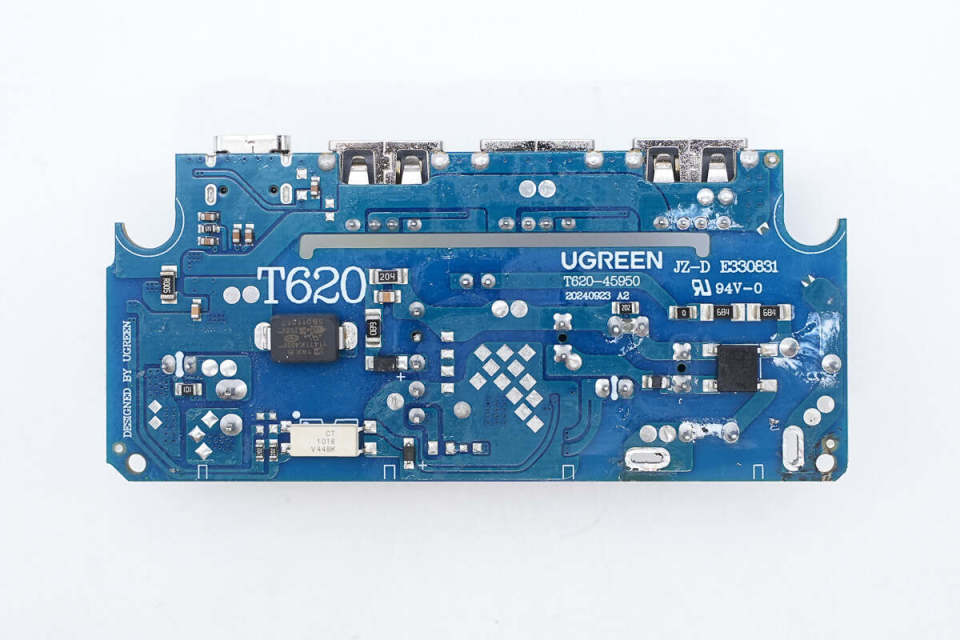

主板背面设有整流桥、光耦以及贴片Y电容。

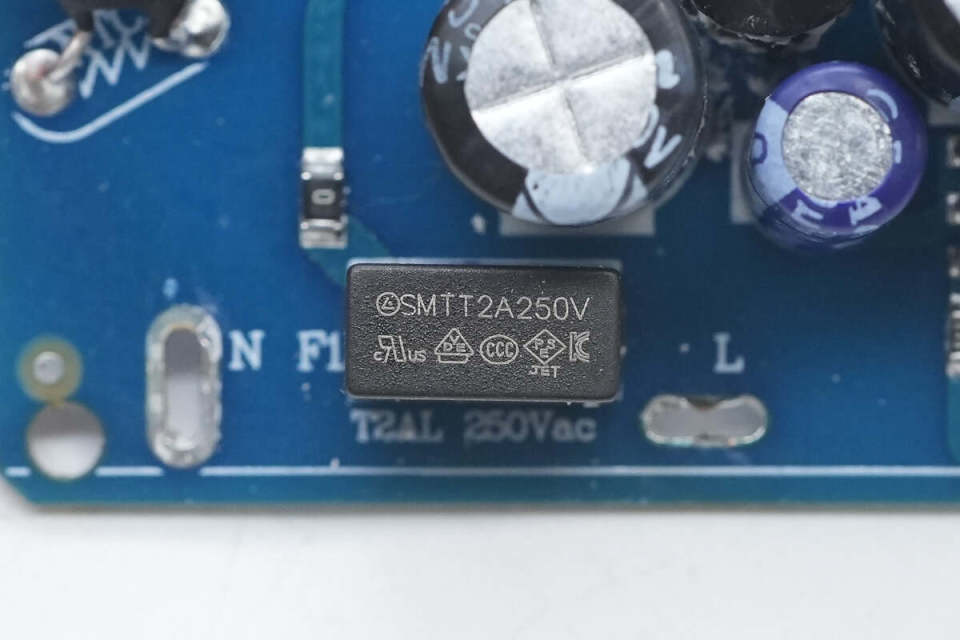

延时保险丝特写，规格为2A250V。

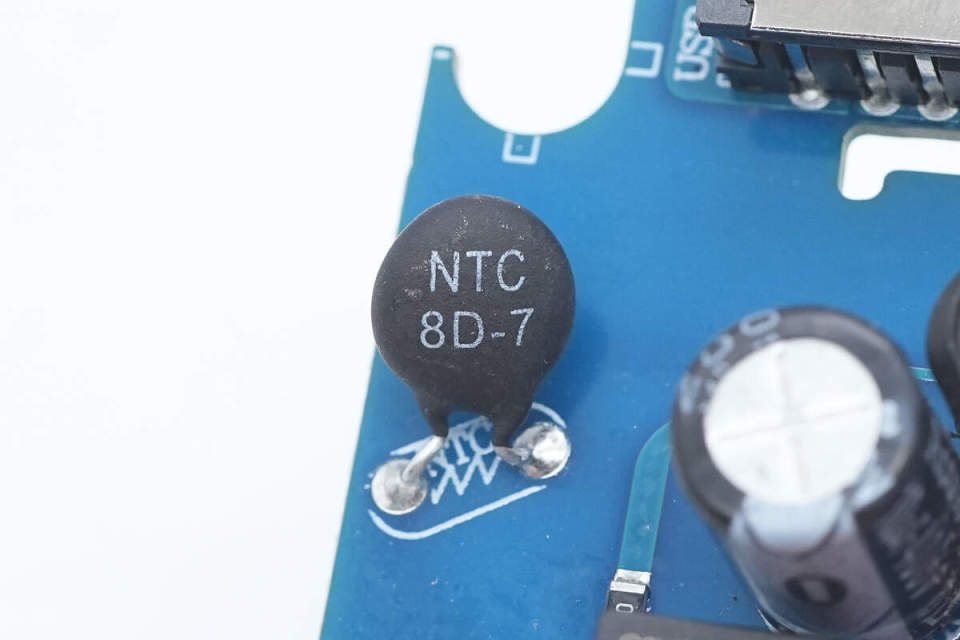

NTC热敏电阻用于抑制上电浪涌电流。

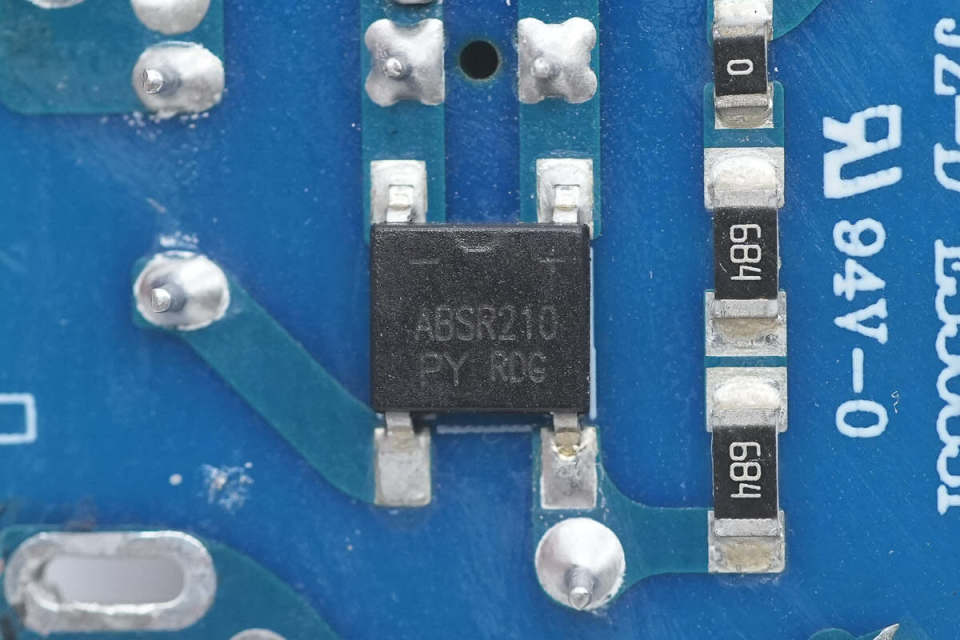

整流桥来自PY平伟，型号为ABSR210，规格为2A 1000V，采用ABS封装。

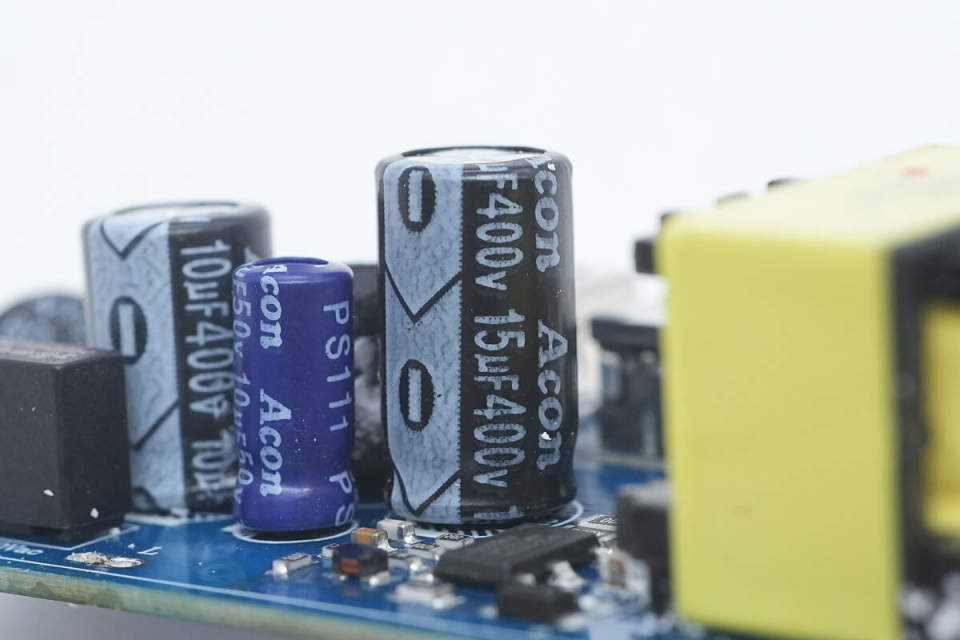

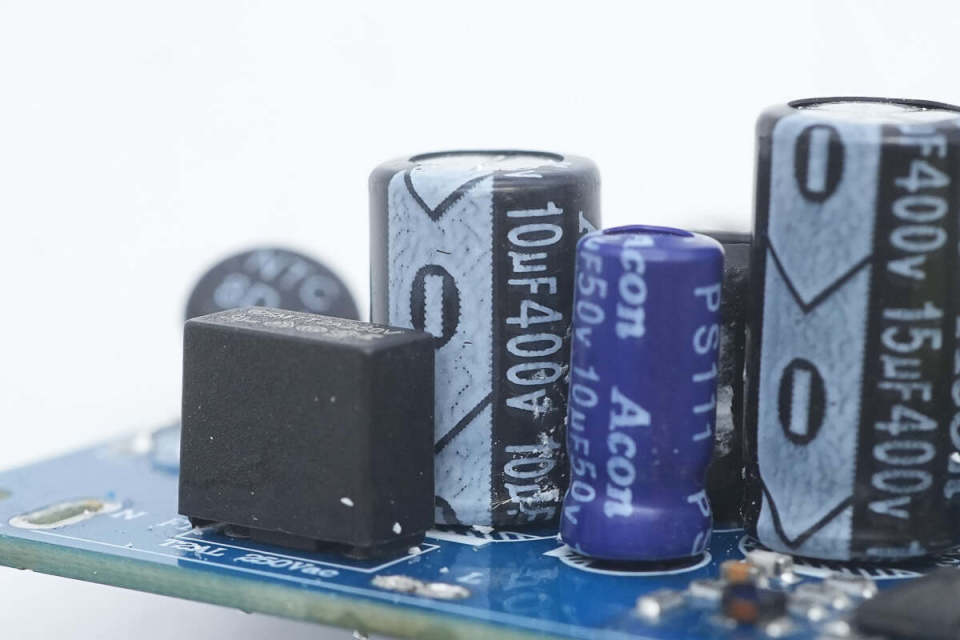

两颗高压滤波电解电容来自Acon新中元，这颗规格为400V15μF。
另一颗规格为400V10μF。
工字滤波电感外套热缩管绝缘保护。

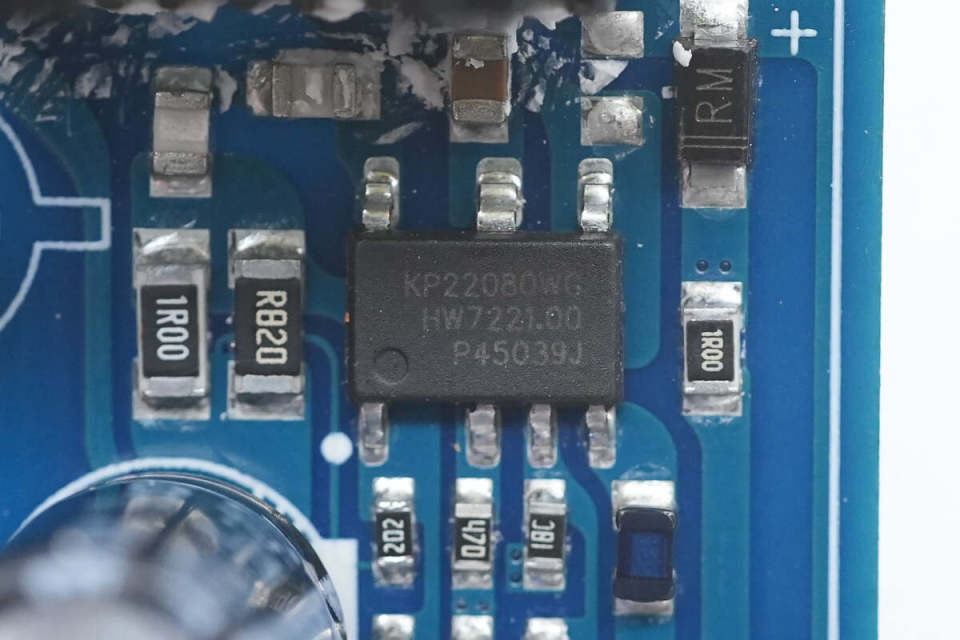

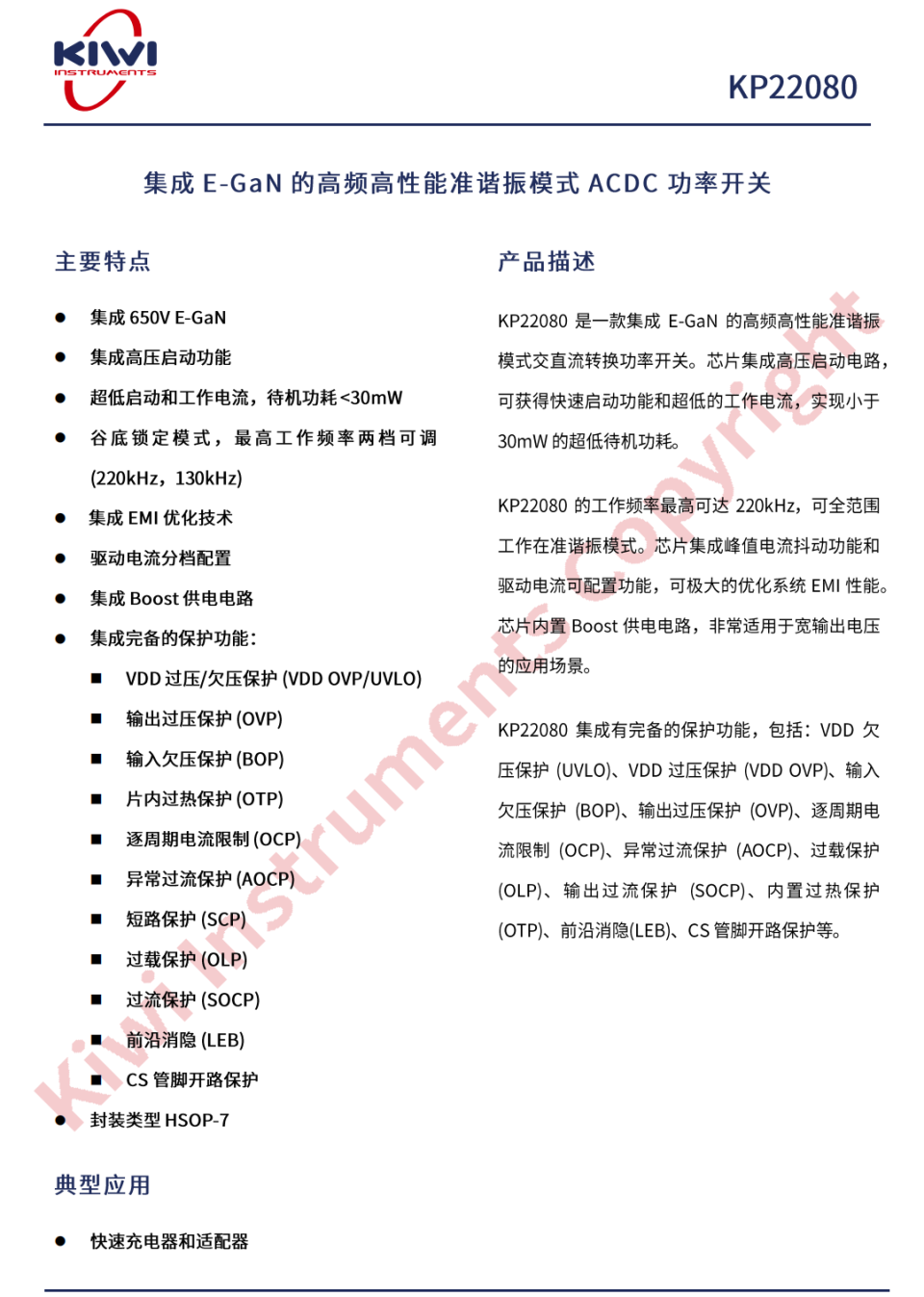

开关电源主控芯片采用必易微KP22080，这是一颗内部集成增强型氮化镓开关管的氮化镓合封芯片，芯片内部集成高压启动电路，具备超低启动和工作电流，待机功耗低于30mW。
KP22080芯片具备130/220KHz两档工作频率可选，支持全范围准谐振运行。芯片集成峰值电流抖动功能和驱动电流配置，用于优化系统EMI性能。
芯片内部还集成升压供电，适用于PD快充宽范围输出应用。芯片内置供电欠压/过压保护，输入欠压保护，输出过压保护，逐周期电流限制，异常过流保护，过载保护，输出过流保护，过热保护，电流采样电阻开路保护。芯片采用HSOP-7封装，具有良好的散热性能。
主控芯片供电电容也是来自新中元，规格为50V10μF。

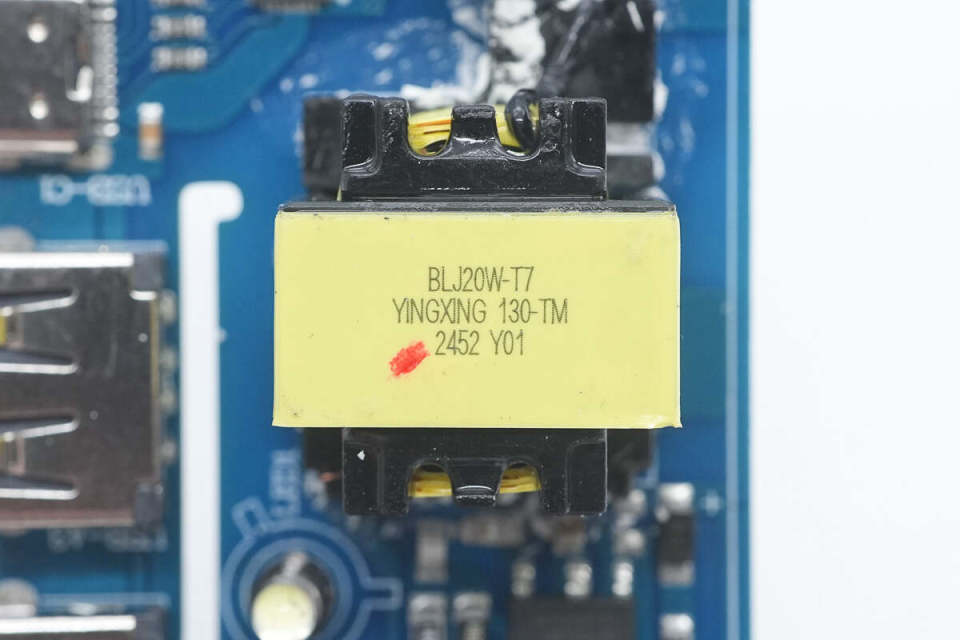

变压器特写。

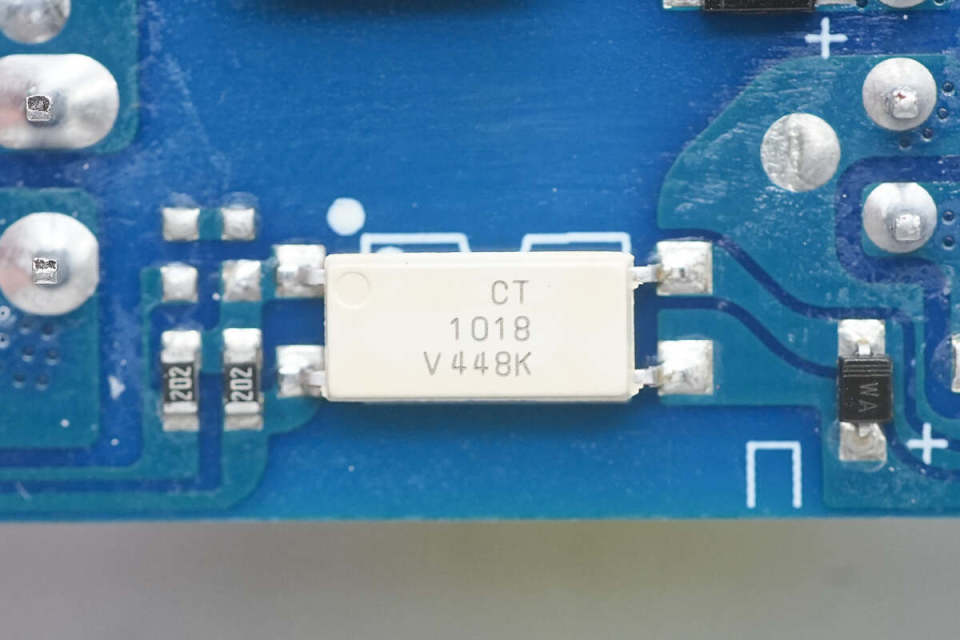

CT 1018光耦特写，用于输出电压反馈。

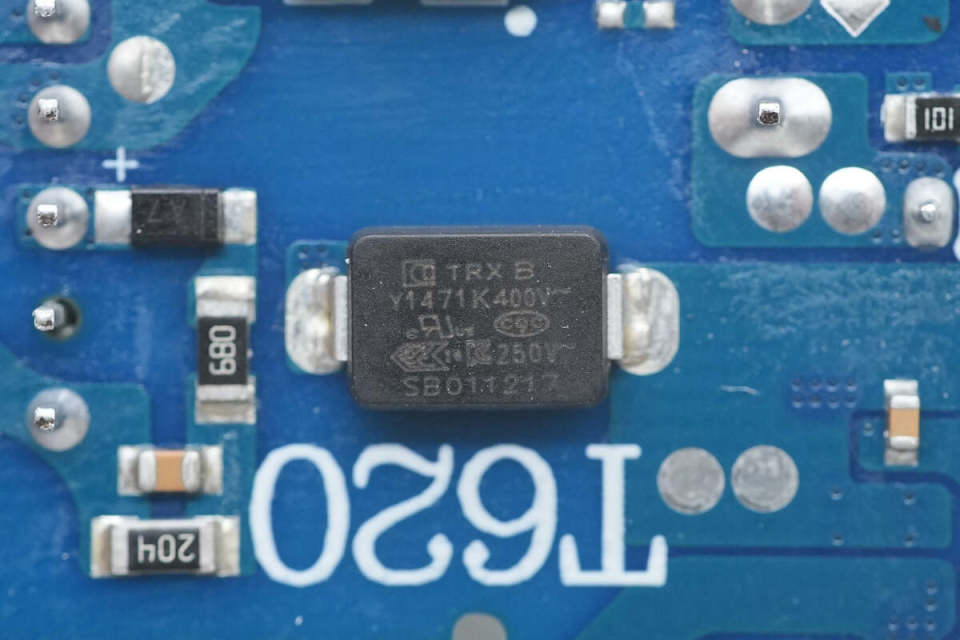

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

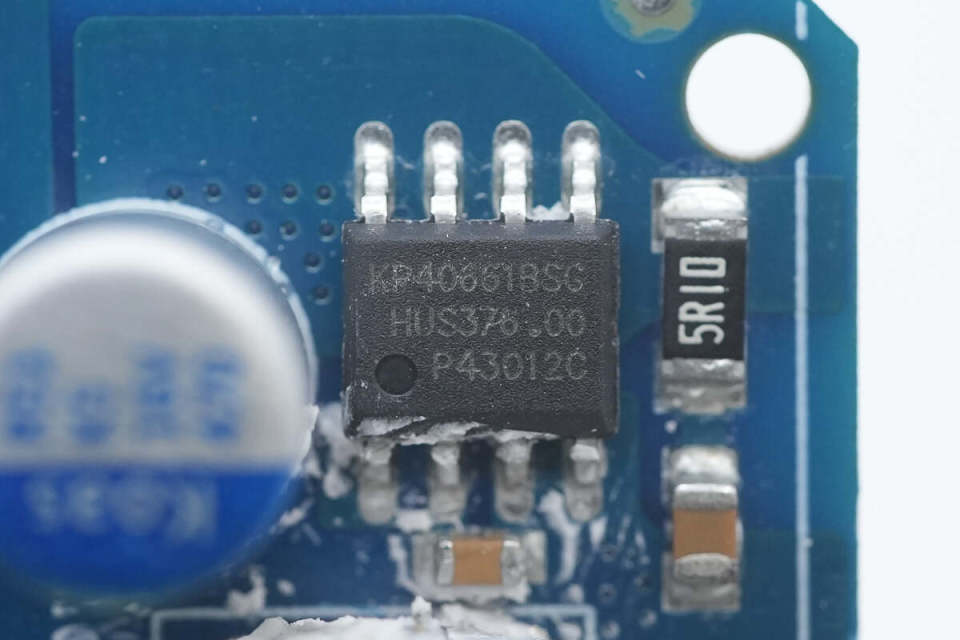

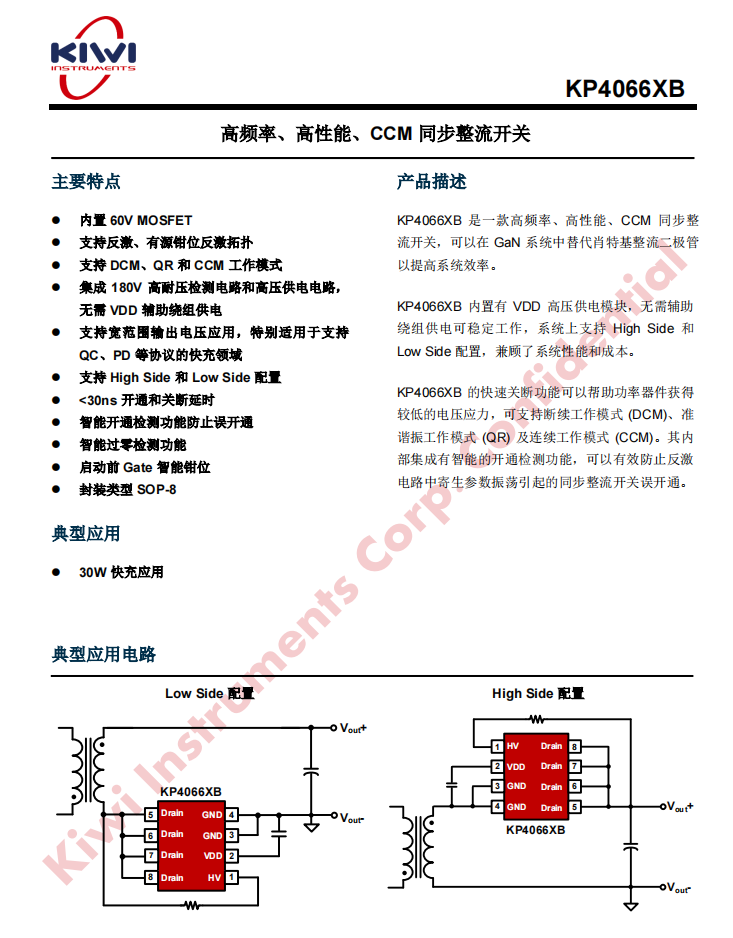

同步整流芯片同样来自必易微，型号KP40661B，这是一款高频率、高性能、CCM同步整流开关，可以在GaN系统中替代肖特基整流二极管以提高系统效率。
KP4066XB内置有VDD高压供电模块，无需辅助绕组供电可稳定工作，系统上支持High Side和Low Side配置，兼顾了系统性能和成本。
KP4066XB的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式(DCM)、准谐振工作模式(QR)及连续工作模式(CCM)。其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。

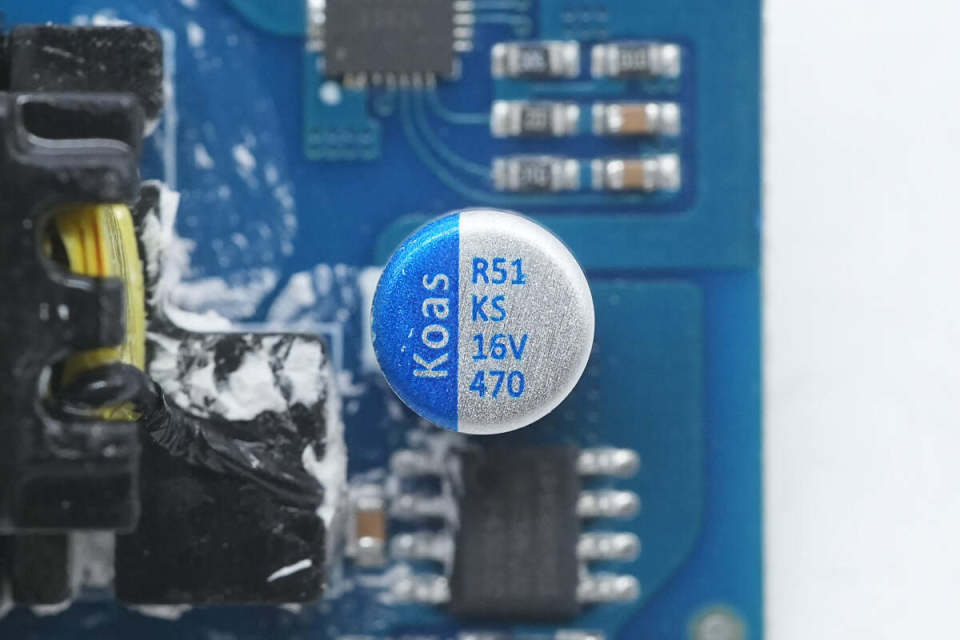

输出滤波固态电容来自东佳，规格为16V470μF。

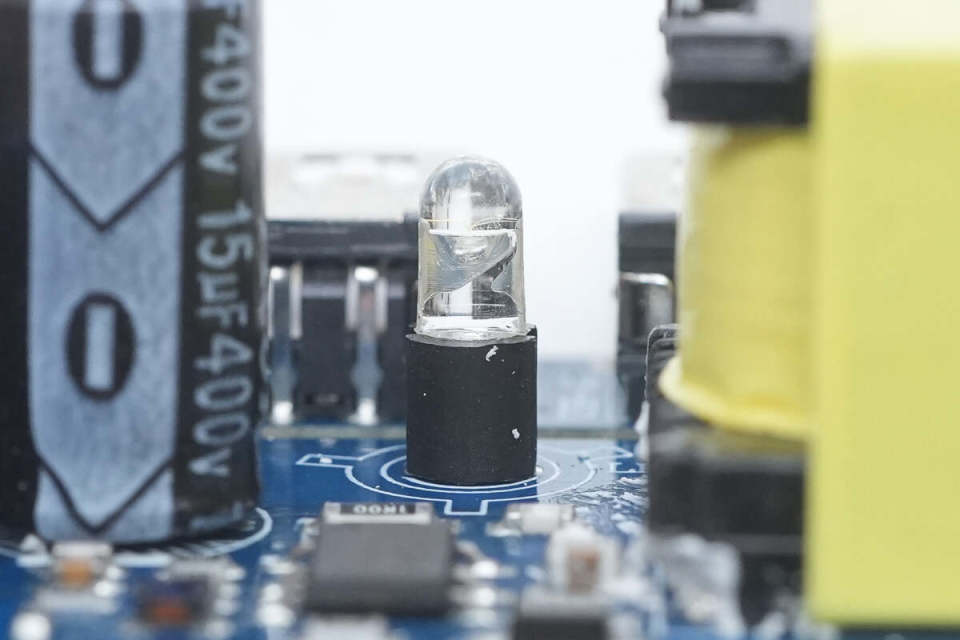

指示灯特写。

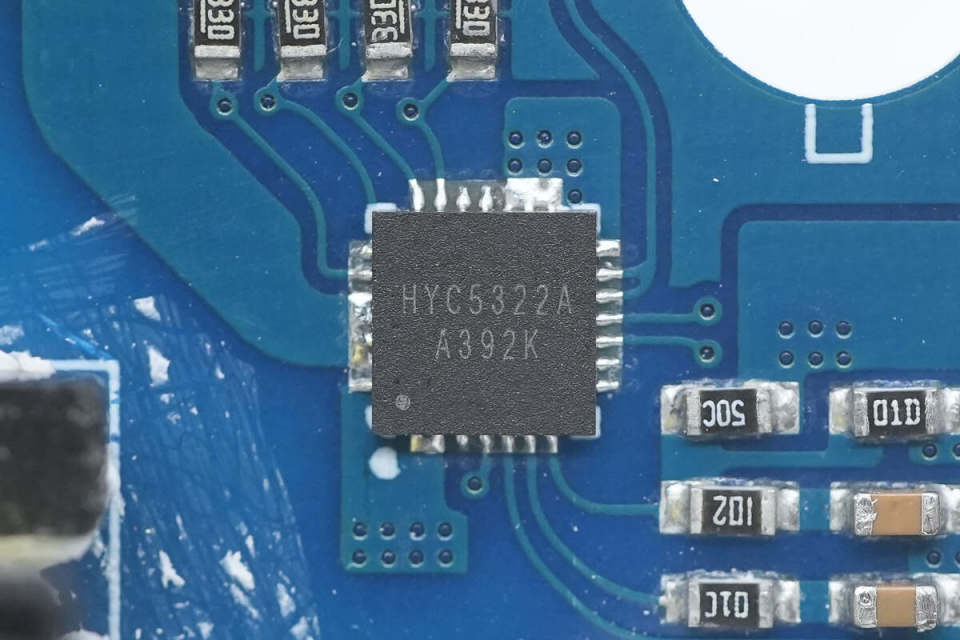

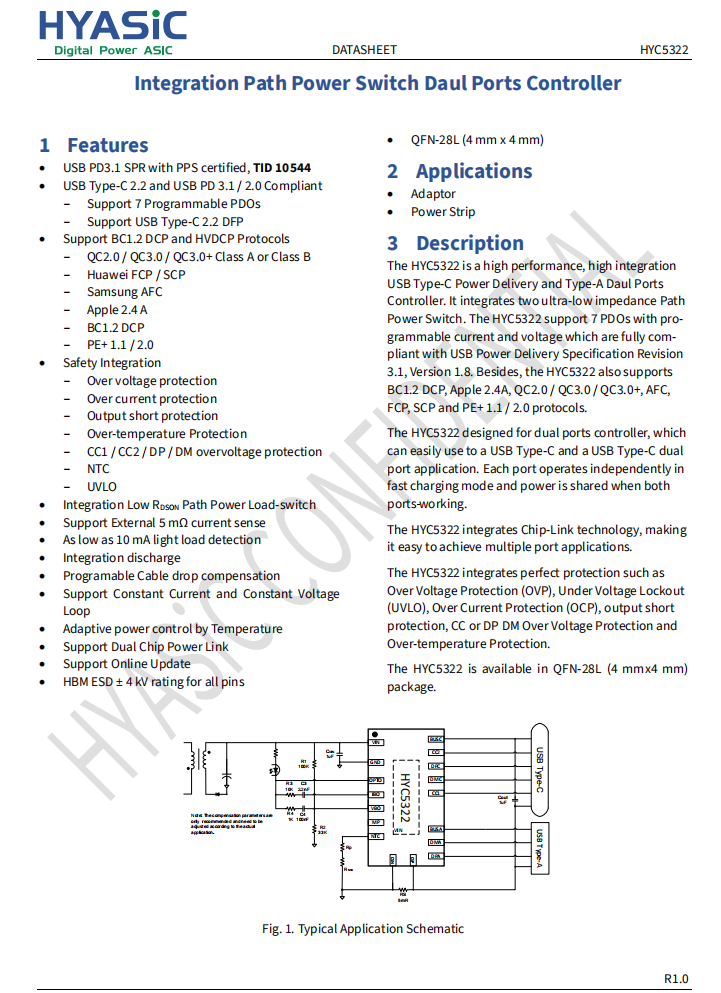

协议芯片来自HYASIC华源智信，型号HYC5322，这是一款高性能、高集成度的USB Type-C电源传输和Type-A双端口控制器，集成了两个超低阻抗路径电源开关，支持7个PDO，具有可编程的电流和电压，完全符合USB PD3.1快充规范。
HYC5322还支持BC1.2 DCP、Apple 2.4A、QC2.0/QC3.0/QC3.0+、AFC、FCP、SCP和PE+1.1/2.0充电协议。
HYC5322集成完备的保护功能，包括：过压保护（OVP）、欠压锁定（UVLO）、过电流保护（OCP）、输出短路保护、CC或DP DM过电压保护和超温保护。HYC5322采用QFN-28L（4mmx4mm）封装。
充电头网拆解了解到，华源智信旗下快充芯片还被小米90W 2C1A氮化镓快充充电器、图拉斯45W小冰块氮化镓充电器、安克六口氮化镓200W桌面充电器、mophie 30W PD快充充电器等知名品牌产品采用，芯片性能获客户一致认可。

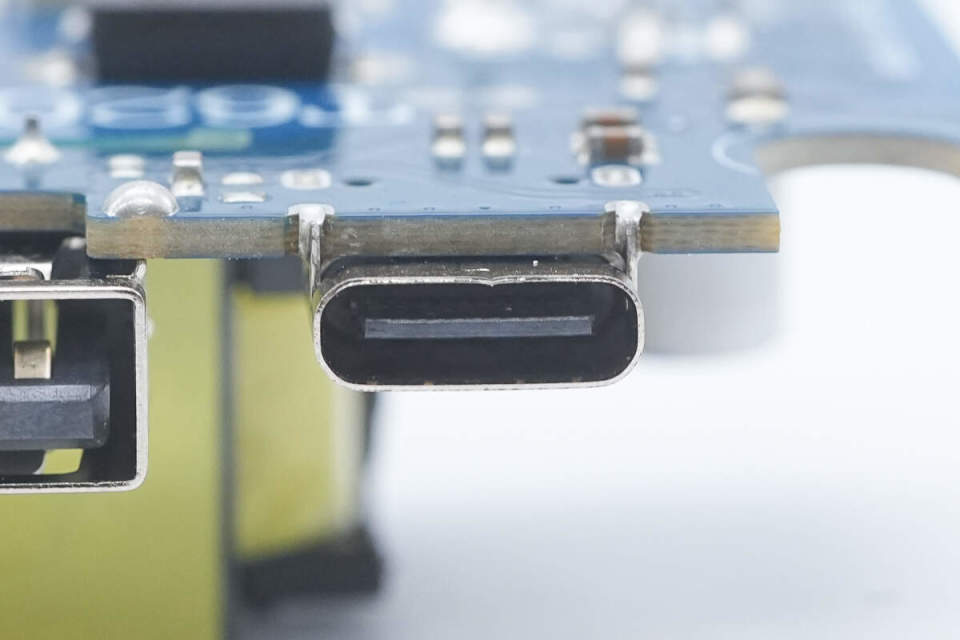

USB-C母座特写，过孔焊接。

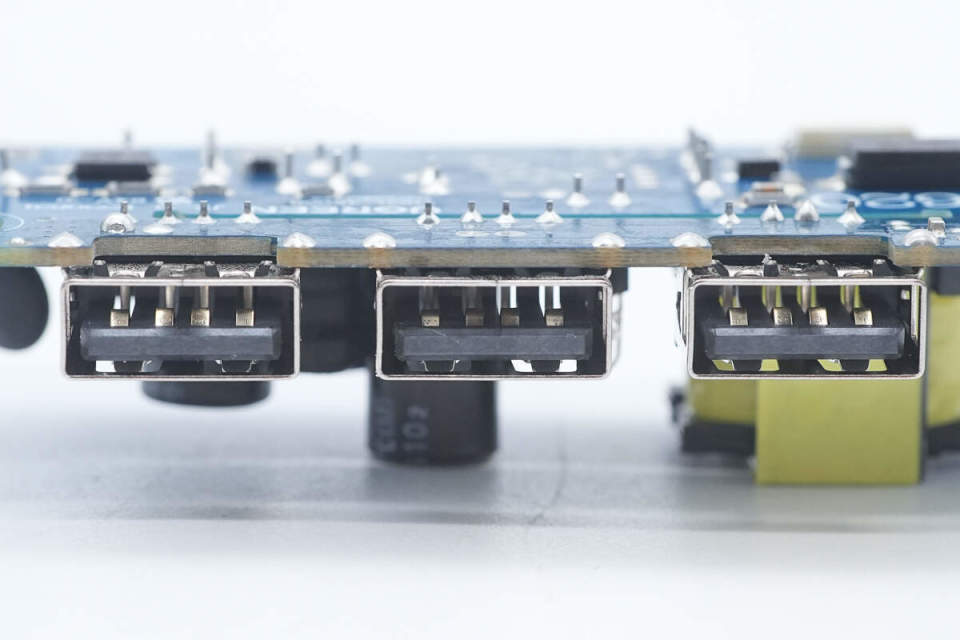

三个USB-A接口母座特写。

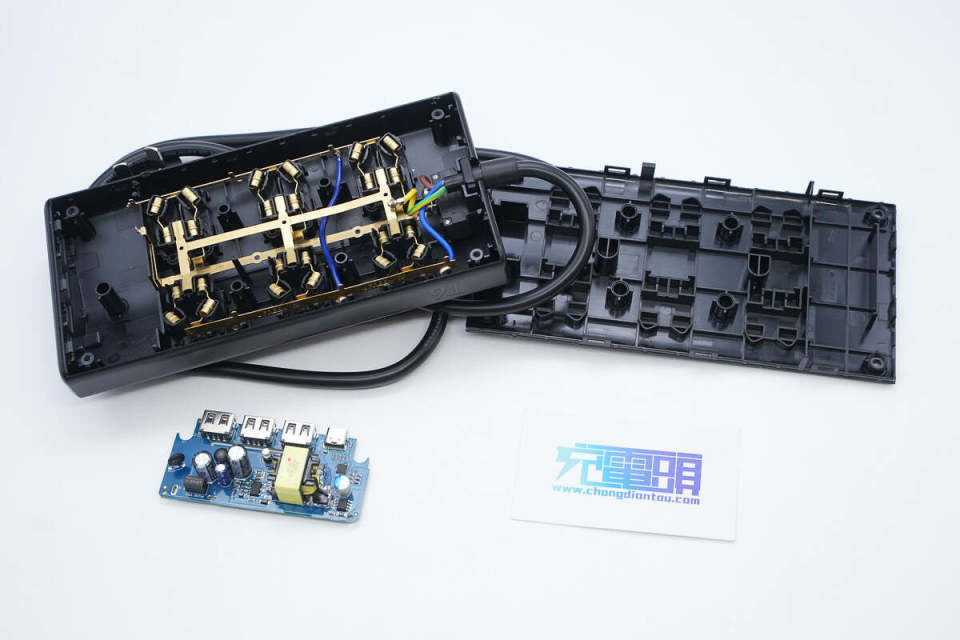

全部拆解一览，来张全家福。
充电头网拆解总结

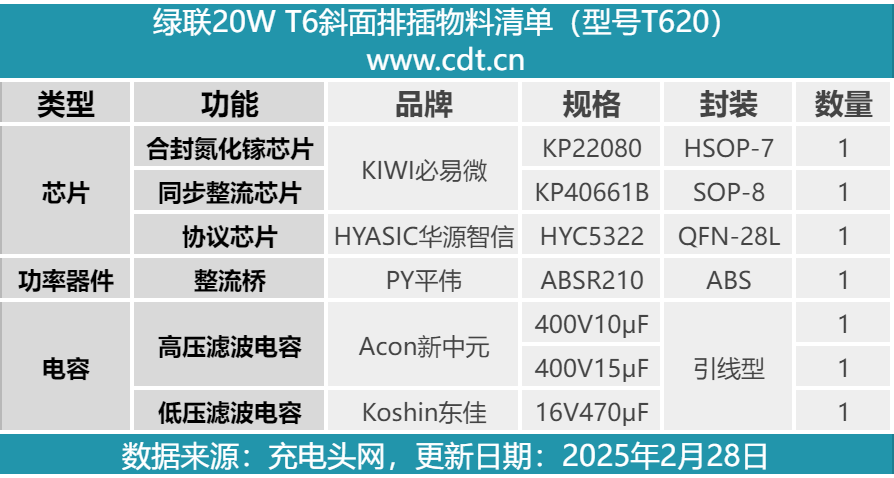

最后附上绿联T6斜面排插的核心器件清单，方便大家查阅。
绿联T6斜面排插采用PC阻燃材质塑料外壳，解决过热自燃等潜在风险。产品整体虽没有智充魔盒系列那样精美外观，但15°斜面设计既保证了用户的插拔体验，同时也让产品相当有辨识度。插座最大2500W承载功率满足多个大电器的使用，3A1C四个USB接口可满足四个电子设备同时充电，满足iPhone手机日常快充需求。
充电头网通过拆解发现，产品内部AC插孔采用一体铜带设计，连接导线锡焊牢固工艺可靠。USB模块采用了必易微KP22080+KP40661B高集成氮化镓电源方案设计，并使用了华源智信HYC5322协议芯片控制四口输出。板子上的电容、变压器等器件打胶加固处理，保证长久使用。
