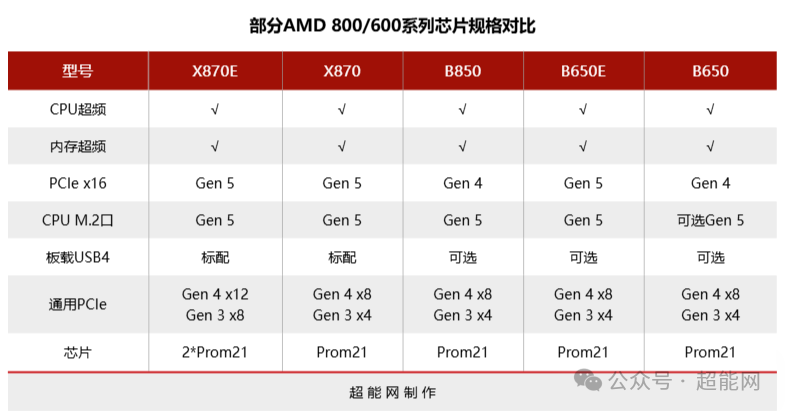

前段时间我们已经带来了微星MPG B850 EDGE TI WIFI刀锋 钛的评测，今天呢我们就更进一步，来看看最顶的微星MPG X870E EDGE TI WIFI刀锋 钛表现如何。因为这两块都是EDGE TI刀锋 钛系列的ATX大板，在外观上难免有相似之处，所以在公布规格表之前我们先说说X870E和B850的异同。
由于X870E是由两颗Prom21芯片组成，所以它拥有最多的可用PCIe通道，总数可达44条（CPU：24 + 芯片组：20），同时CPU直出的PCIe 5.0也能以全速的状态呈现。另外，USB 4在X870E上是标配，而B850上是可选项。至于不少厂商会把B580的首个PCIe x16插槽也做成PCIe 5.0规格这回事，就属于另外讨论的话题了。

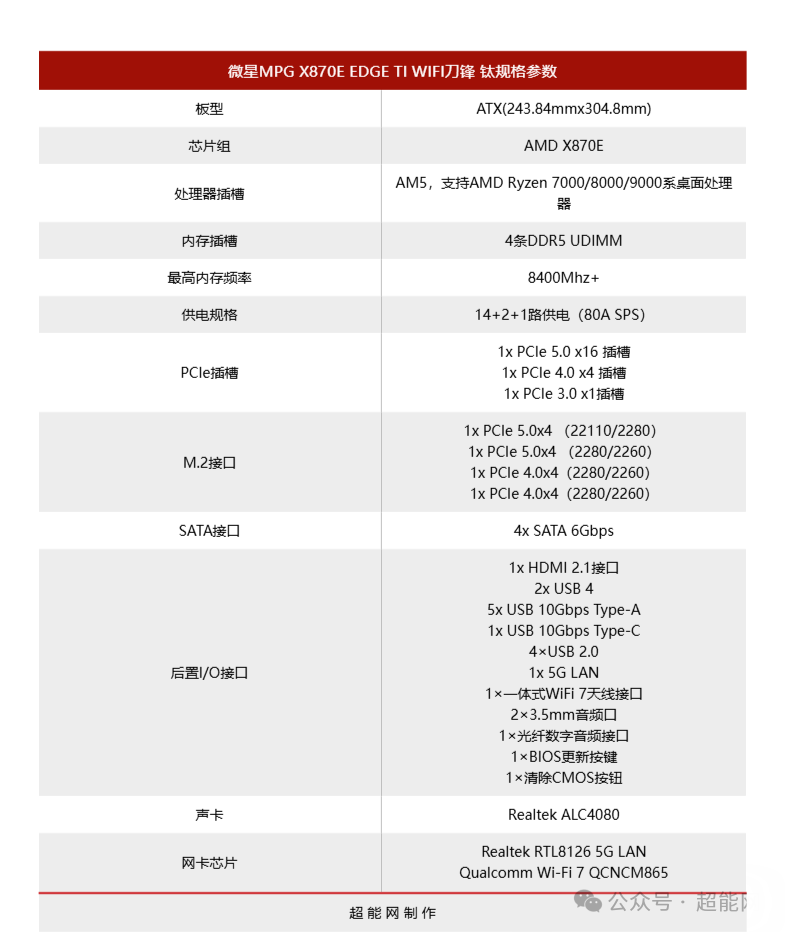

规格表


主板介绍

外观设计

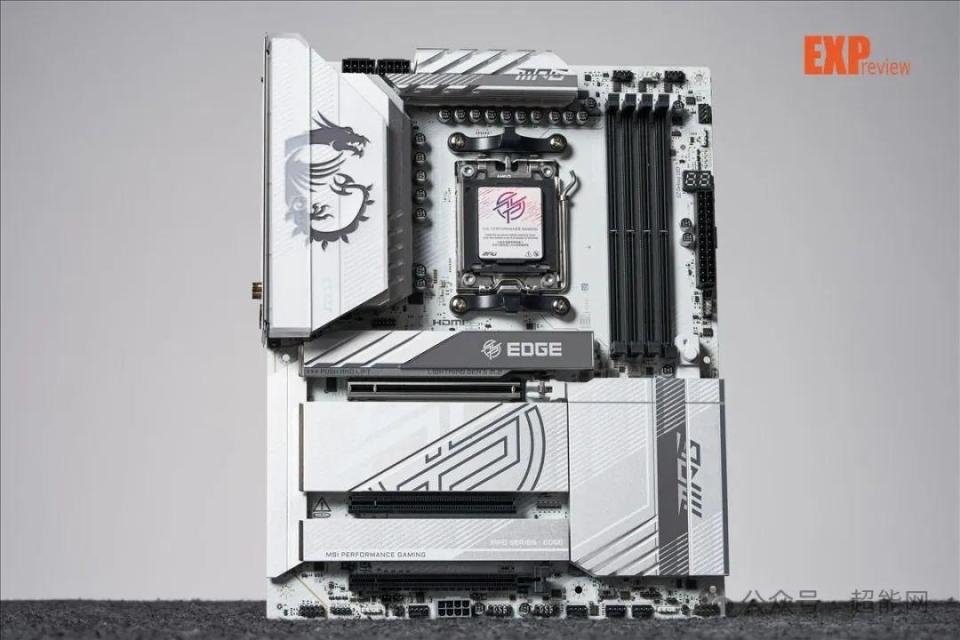

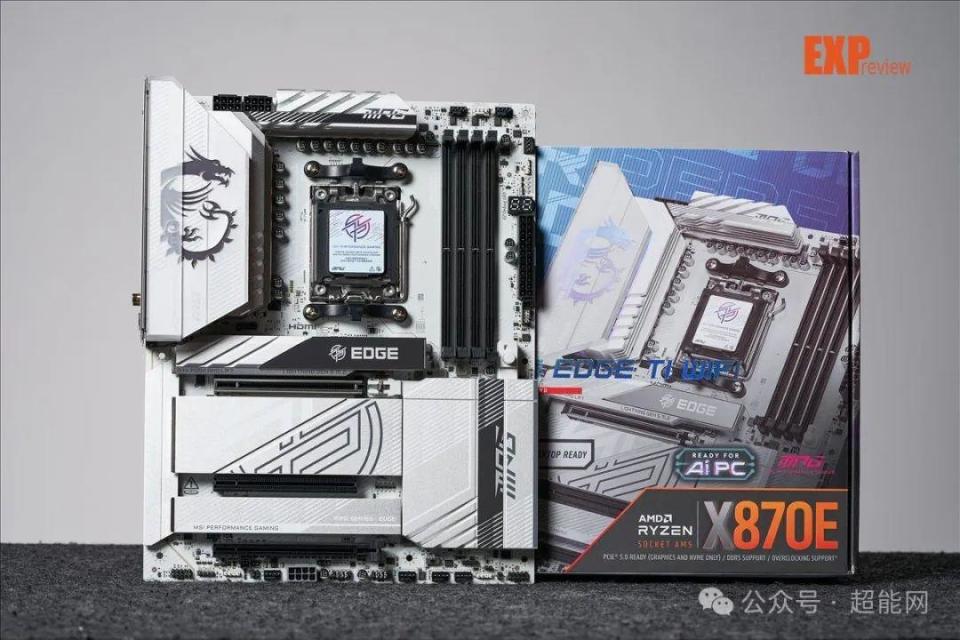

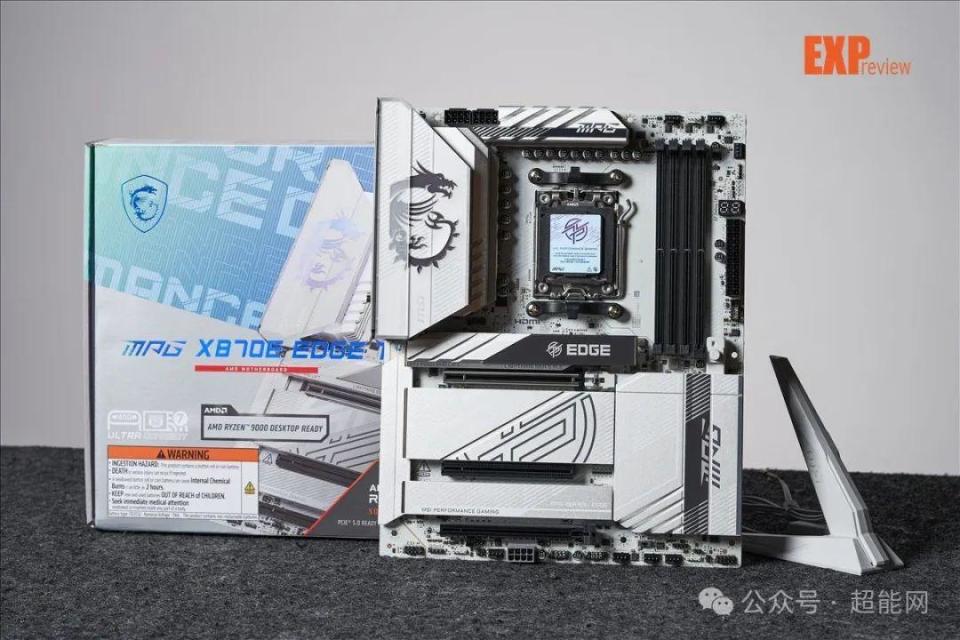

和我们早前评测过的微星MPG B850 EDGE TI WIFI刀锋 钛一样，微星MPG X870E EDGE TI WIFI刀锋 钛也是采用了白色PCB加银白色金属装甲这样一套白得很彻底的设计，能很好地跟白色机箱相容。

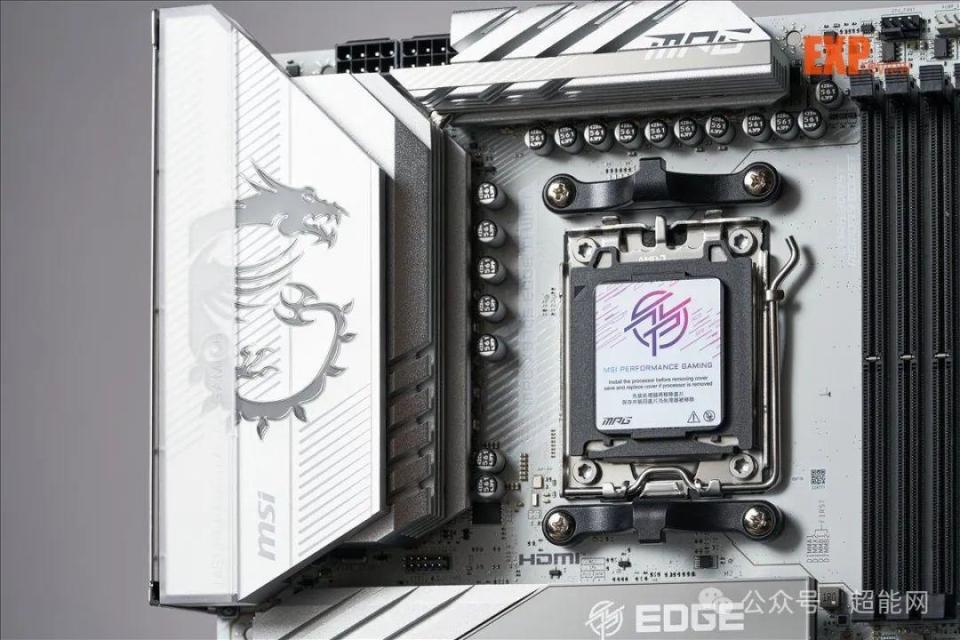

左侧装甲上的微星龙徽非常显眼，在靠近后置I/O的一边，微星还加入了一条透明磨砂的塑料条带，丰富了整个组件的观感，毕竟毛玻璃效果也是现时操作系统爱用的特效之一。再加上内藏的灯带和MSI Center提供的多种灯效，表现力相当足够。
从这个角度还能看见供电区域散热模块的热管

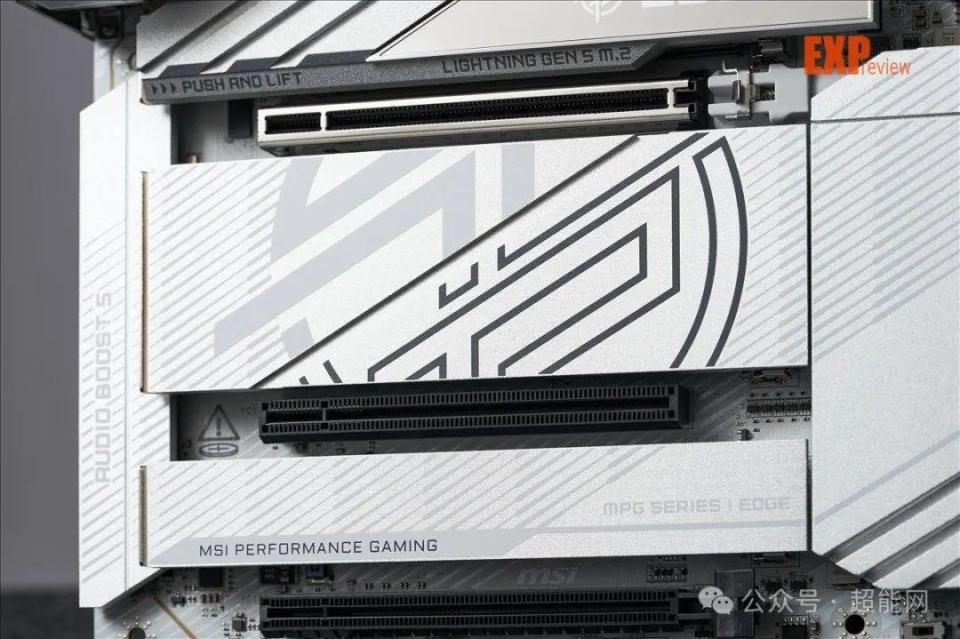

主板的下半部分几乎被银白色装甲覆盖。由于定位更高，微星MPG X870E EDGE TI WIFI刀锋 钛的主板覆盖面积是更大的，像声卡区域也覆盖了装甲。其中首条M.2槽位和芯片组装甲更是加入了镜面组件，显得分外精致。中间最大的一块M.2装甲虽说装机时会被显卡挡住不少，但微星也是给它设计了个分为巨大的EDGE LOGO。

PCIe和M.2插槽

接下来就要掀开装甲，逐一看看微星MPG X870E EDGE TI WIFI刀锋 钛的插槽本体。所有装甲都是快拆设计的，向右一推即可解锁，至于插槽的固定螺丝也是如此。基本没有用到螺丝刀的机会，很方便。

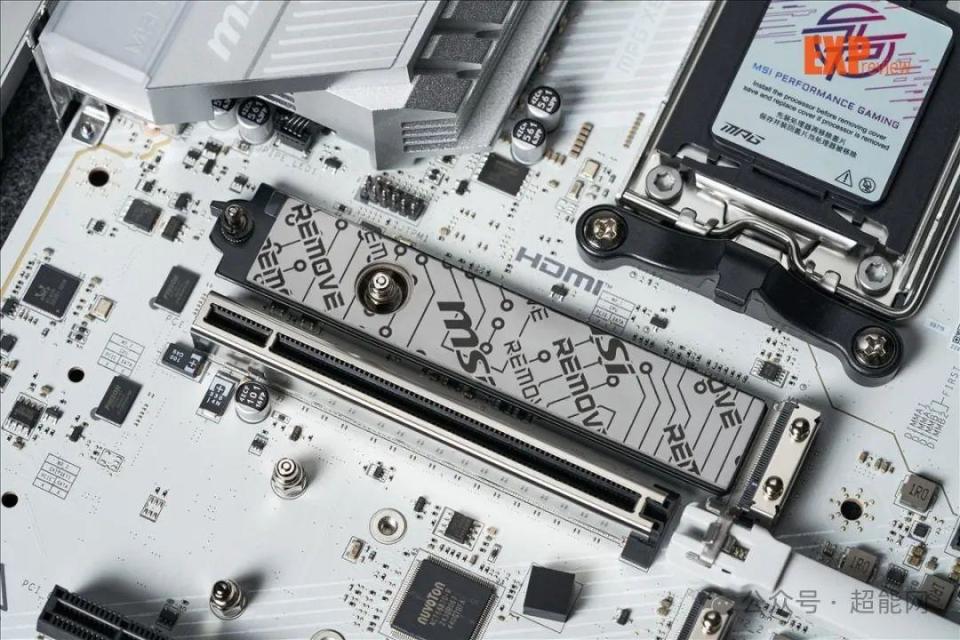

头两条M.2都是CPU直出的，它们最高支持PCIe 5.0 x4；剩下的两条则是芯片组负责的，支持PCIe 4.0 x4。兼容规格方面，第一条M.2最高能支持22110规格的SSD，而剩下的最高支持2280。
需要说明一下，如果你用的是锐龙8000系列处理器，那头两条M.2会受到影响：第一条降速至PCIe 4.0 x4，第二条就直接不能用了。一般来说，还是锐龙9000/7000更配这块主板。

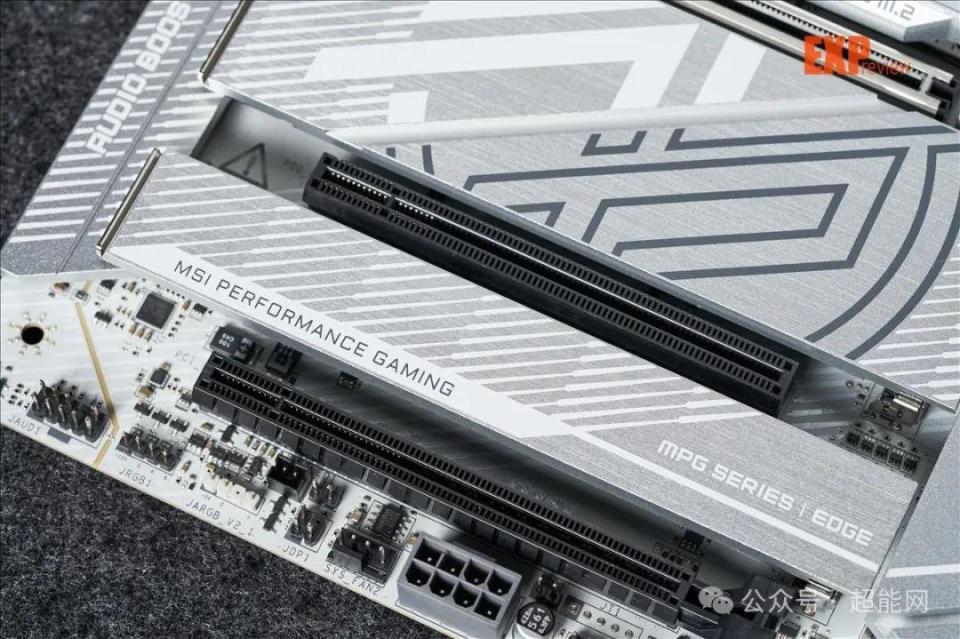

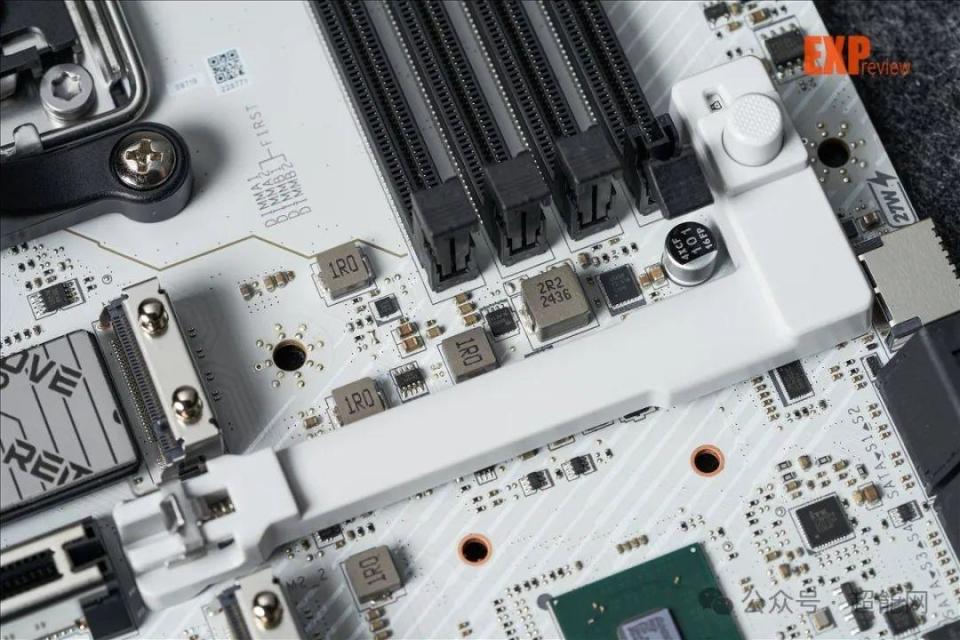

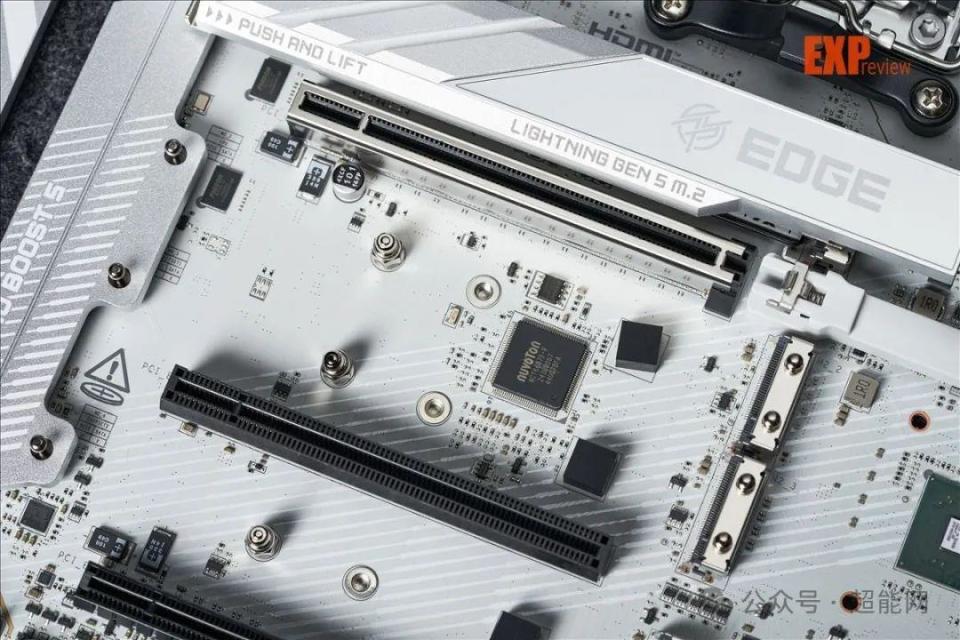

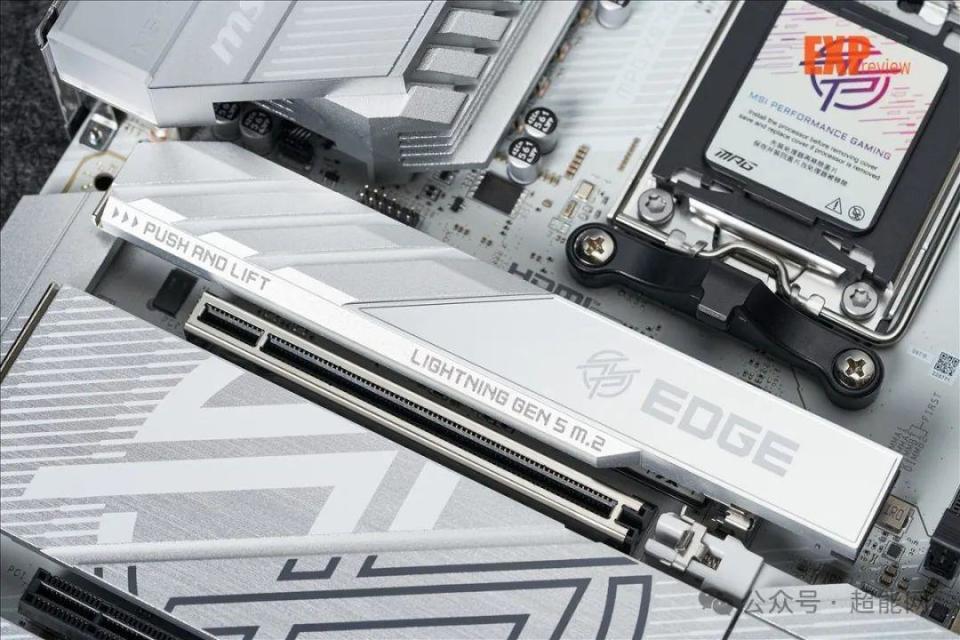

PCIe插槽方面。第一个插槽毫无疑问是来自CPU的PCIe 5.0 x16（如果你用的是锐龙9000/7000），金属装甲加固和快拆按钮的加入证明了它的重要性。微星的快拆按钮是这一代主板（英特尔800/AMD 800系列）才开始亮相的新设计，和别家的有些不同，它这个按钮是切换式设计的，上面还有个小窗提示着目前的状态。
金属加固的PCIe插槽
快拆按钮
剩下两条从芯片组引出的PCIe插槽规格上做到了x16，安装兼容性是拉满的。不过需要注意的是，第二条是PCIe 3.0 x1且没有锁定结构，第三条才是PCIe 4.0 x4。

板载接口

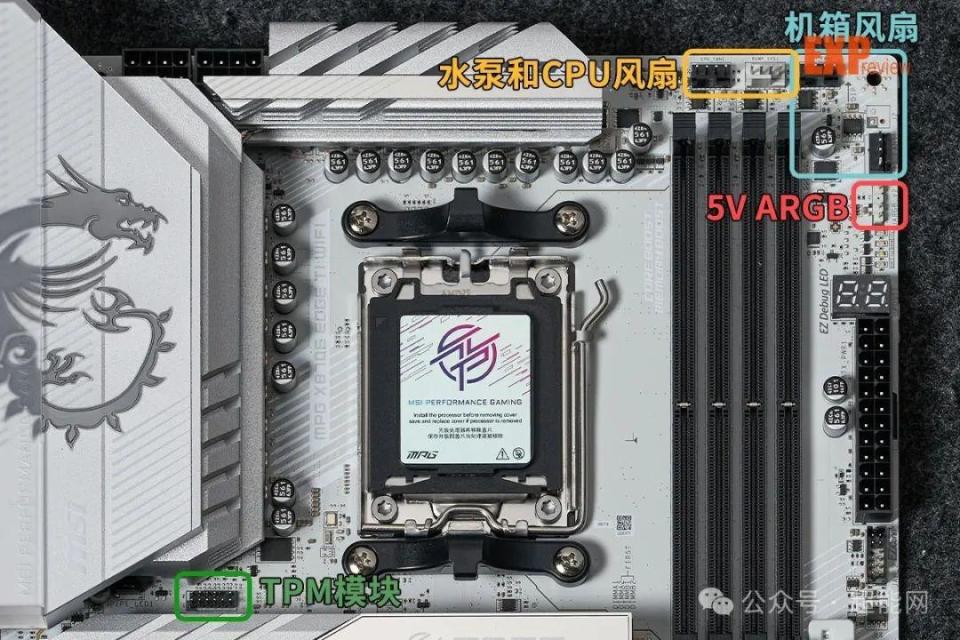

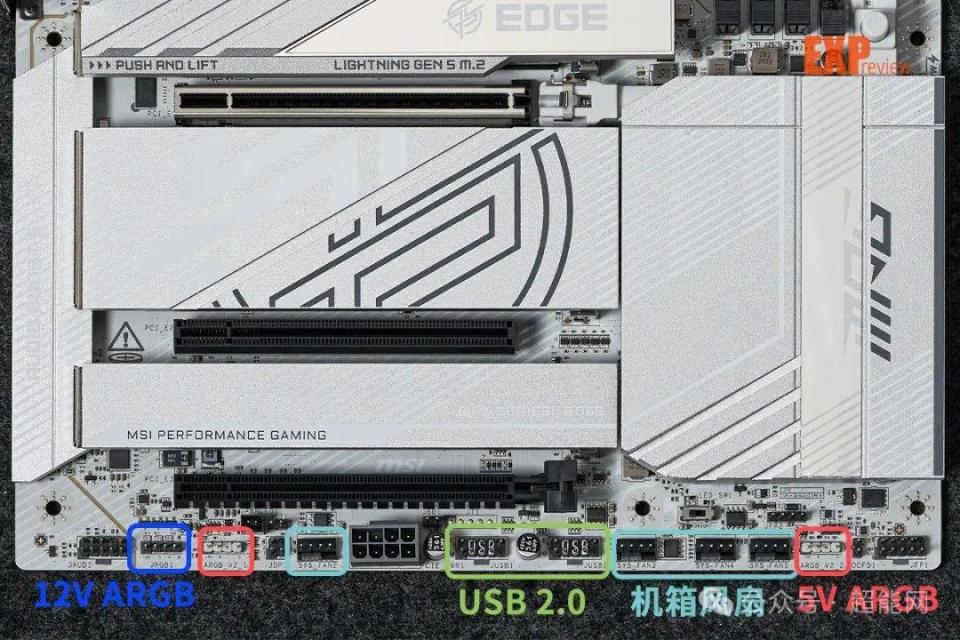

先从简单的风扇/水泵和RGB插座开始说起。微星MPG X870E EDGE TI WIFI刀锋 钛共有6个机箱风扇接口，算上CPU风扇和水泵的话就是8个了。5V ARGB接口则是3个，顶1底2的布局。12V RGB是1个，也在底部。就数量而言是相当充足。
上半部分
下半部分

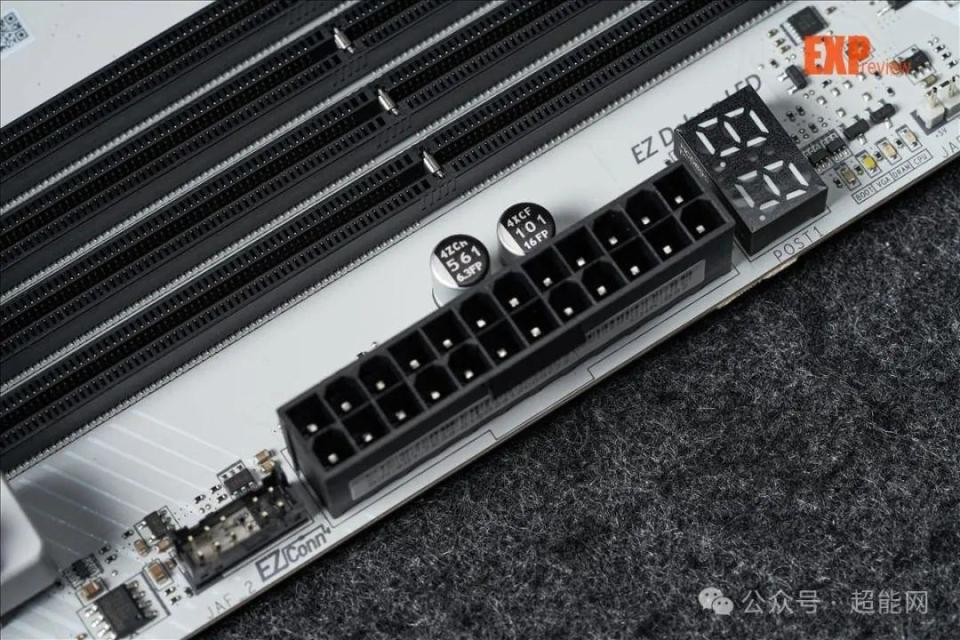

当然，Ez Conn接口也是不可或缺的，在微星MPG X870E EDGE TI WIFI刀锋 钛身上的这个Ez Conn接口在主板24-pin接口的左侧，它是11针设计，可引出5V ARGB、4-pin风扇和USB 2.0接口各一个，是个非常有用的设计。

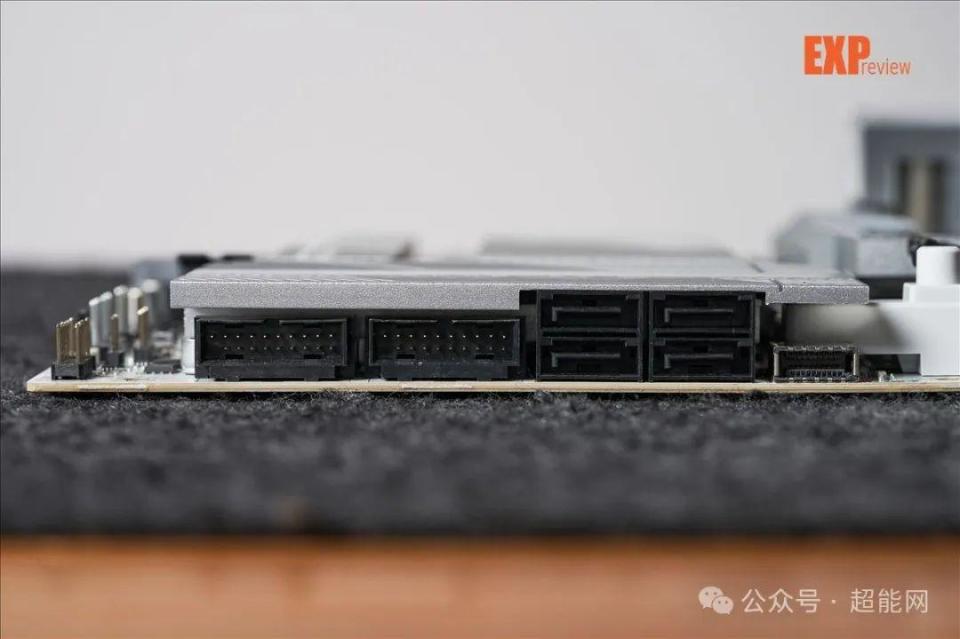

接下来是USB和SATA。微星MPG X870E EDGE TI WIFI刀锋 钛的前面板USB和SATA接口都藏于芯片组装甲下方。从左到右分别是2个USB 5Gbps Type-A插座，4个SATA 6Gbps和1个USB 20Gbps Type-C。

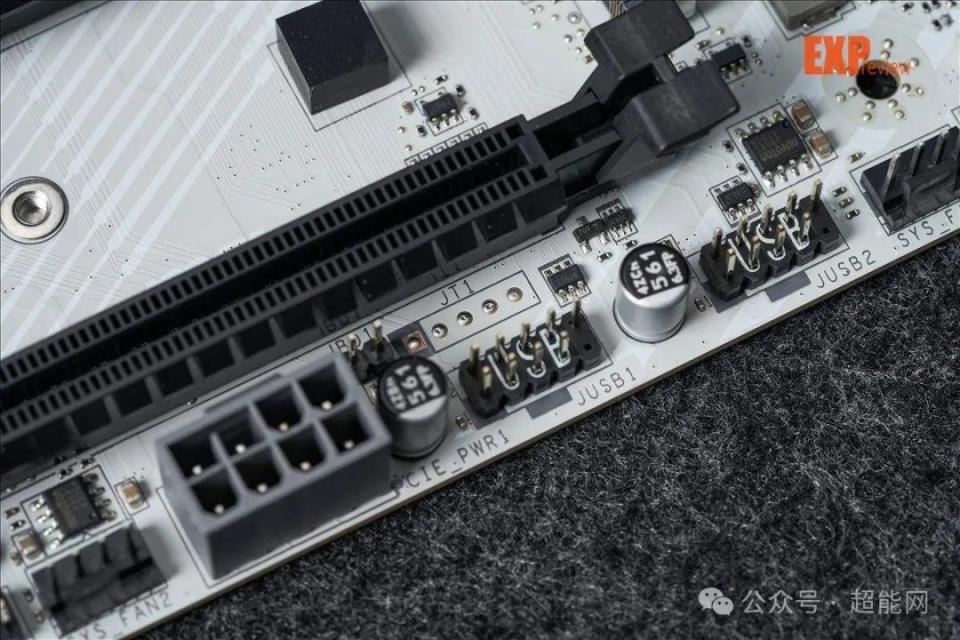

剩下的两个USB 2.0位于底部，和风扇接口紧挨着。而它左侧的是8-pin PCIe辅助供电接口，它用于支持PCIe插槽，微星表示这个接口可以更好地支持多显卡系统和未来的高端显卡。我们在早前的微星MPG X870E CARBON WIFI 暗黑主板评测里面已经测试过这个接口，感兴趣的朋友可以阅读这篇评测《微星MPG X870E CARBON WIFI 暗黑主板评测：虽为高端，胜似旗舰》。

后置接口

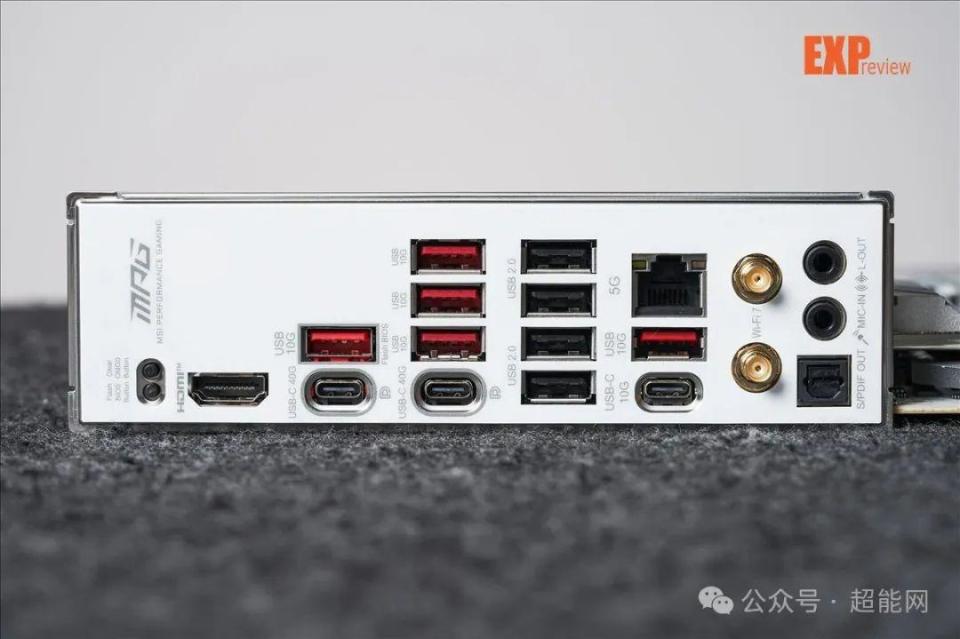

和早前评测过的微星MPG B850 EDGE TI WIFI刀锋 钛相比，微星MPG X870E EDGE TI WIFI刀锋 钛的后置接口无论从数量和速度都高上一个级别。就以USB 4（40 5Gbps）为例，这块主板一共有两个，剩下的一个是10Gbps。而USB 10Gbps Type-A则有5个，USB 2.0有4个。

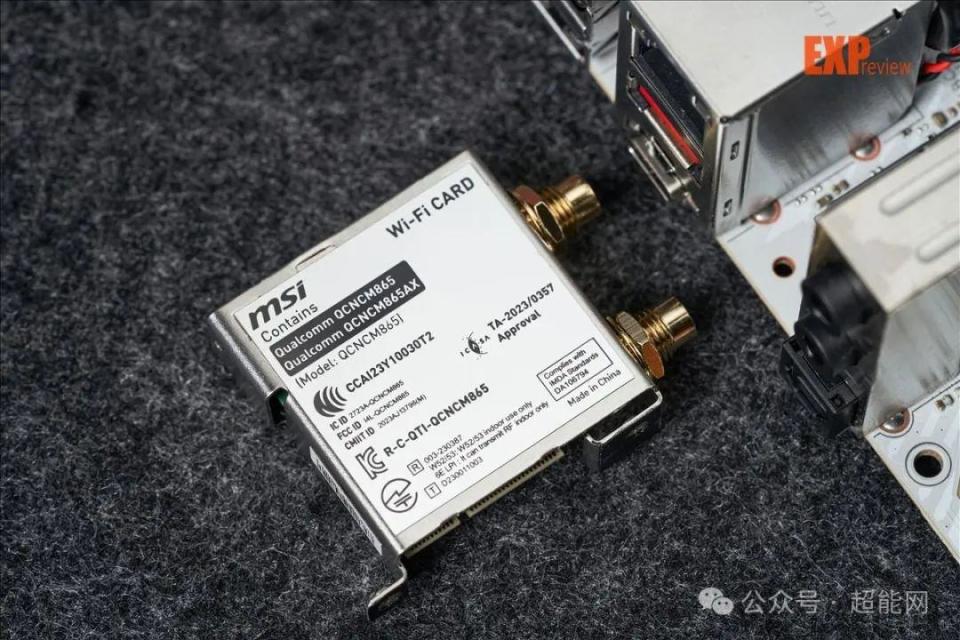

从前面的微星主板评测可以看出，这一代主板的网络都获得了升级。5G有线网口和Wi-Fi 7确实是重视速度的配置。这块网卡是高通的QCNCM865，大家应该在我们之前的微星X870E主板评测中见过它了。

主板拆解

概览

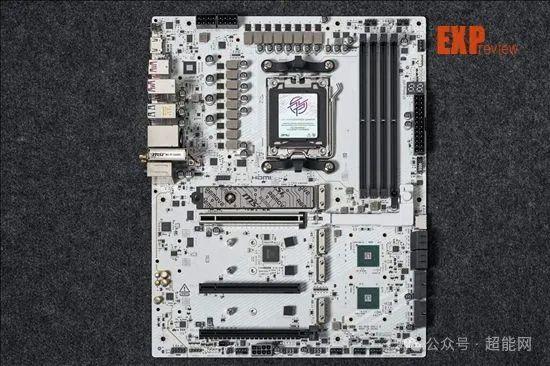

微星MPG X870E EDGE TI WIFI刀锋 钛的布局和微星MPG B850 EDGE TI WIFI刀锋 钛相比大体上是一致的，不过右下角的两颗Prom21和左上角的USB 4控制器突出了其更为高端的定位。为了给多出来的Prom21让位置，CMOS电池被放到了后置I/O区域。

14 + 2 + 1相供电

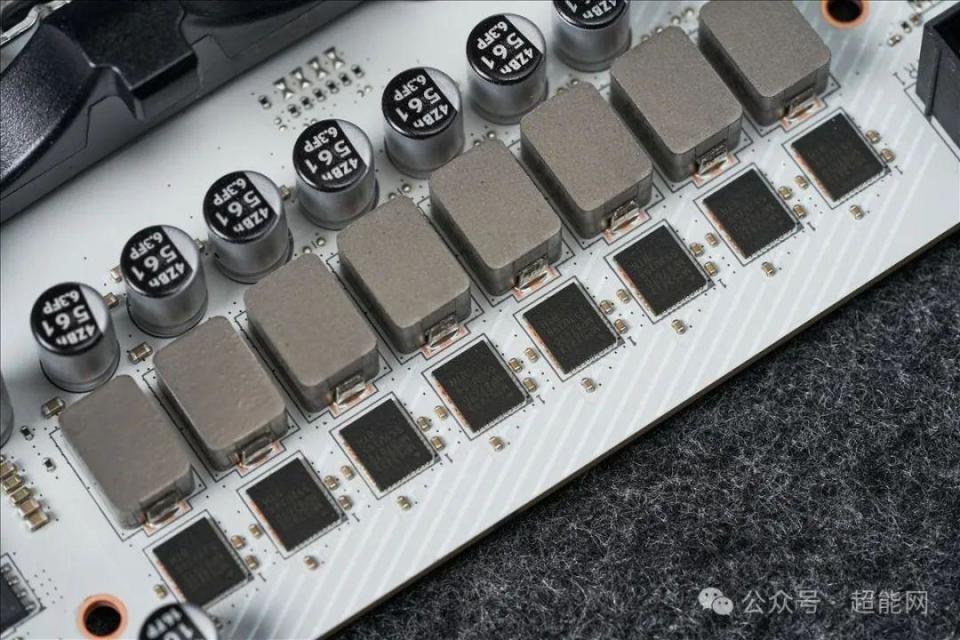

微星MPG X870E EDGE TI WIFI刀锋 钛的供电是14 + 2 + 1的配置。主控芯片是MPS MP2857。用于Vcore和SoC的MOSFET也是来自MPS的 MP87670，可输出80A。至于MISC的MOSFET是AOS AOZ5516QI，输出电流为55A，而旁边的Richtek RT3672EE是MISC供电控制器。
MPS MP87670
AOS AOZ5516QI和右上方的Richtek RT3672EE

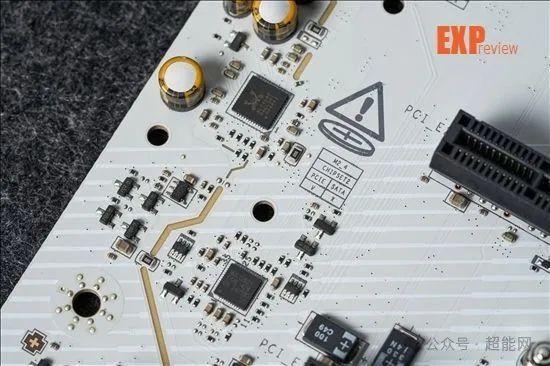

其他IC

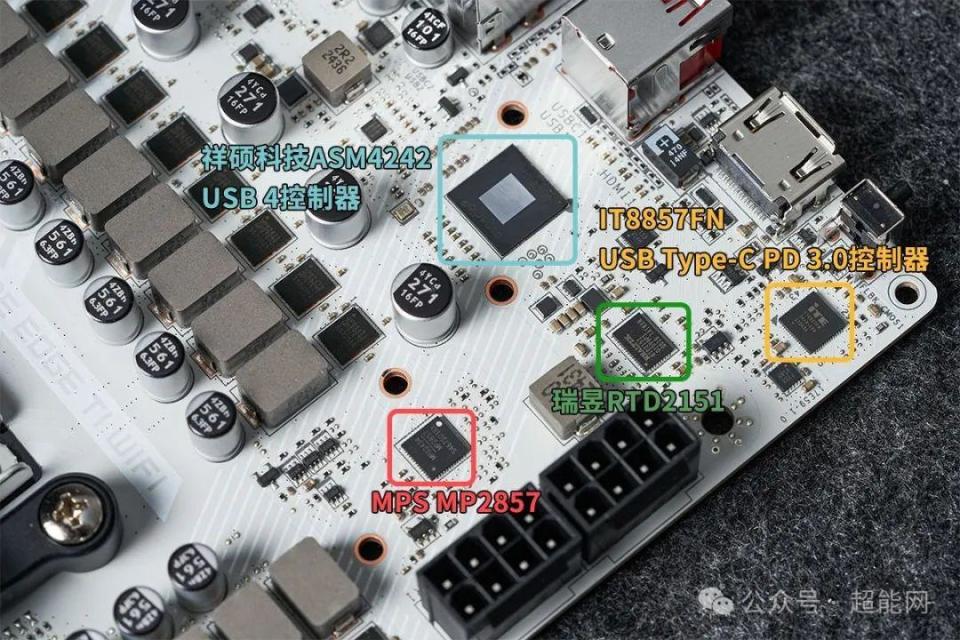

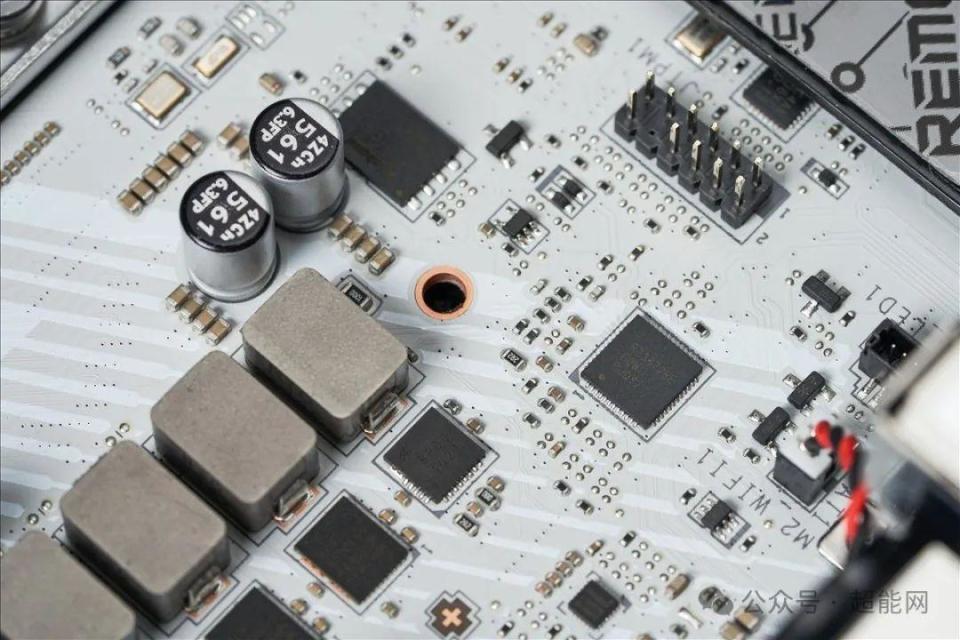

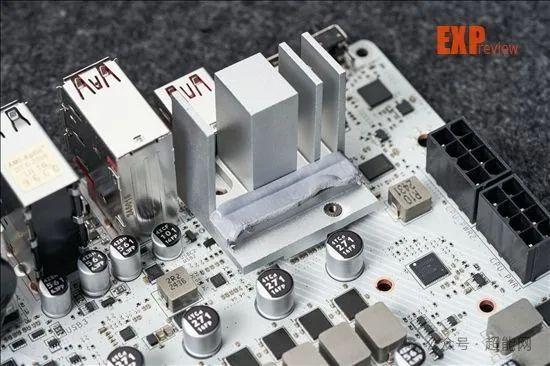

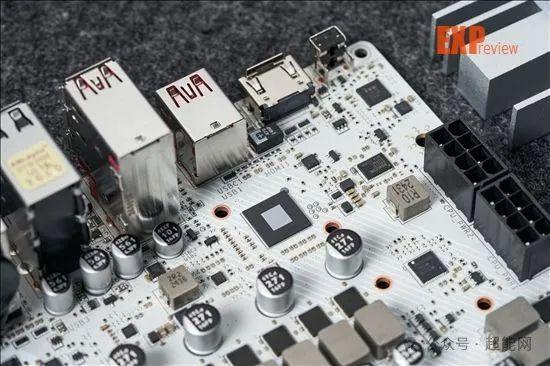

虽说是其他IC但这部分基本就是后置I/O对应的芯片了。丝印为IT8857FN的芯片是来自ITE的USB Type-C PD 3.0控制器。瑞昱RTD2151应该是一颗HDMI Retiming Buffer。左边那一颗面积甚大的就是USB 4控制器了，是祥硕科技的ASM4242，称得上是每一块X870E上都会有的组件。值得一提的是，考虑到ASM4242的热量，微星还特意给它安排了一块散热片。

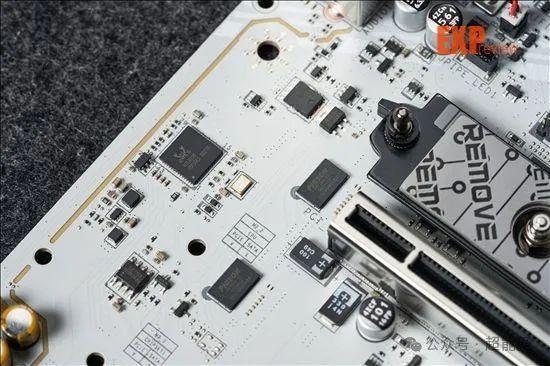

再往下一点就是瑞昱RTL8126 5G网卡还有ALC4080声卡这些了，大家直接看图就好。

测试部分

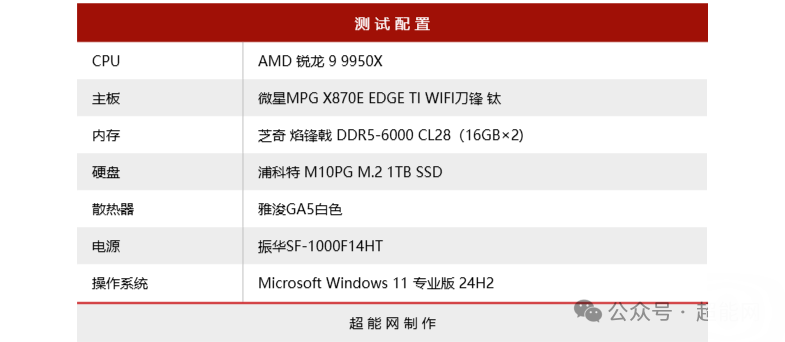

测试平台


全新Click BIOS X

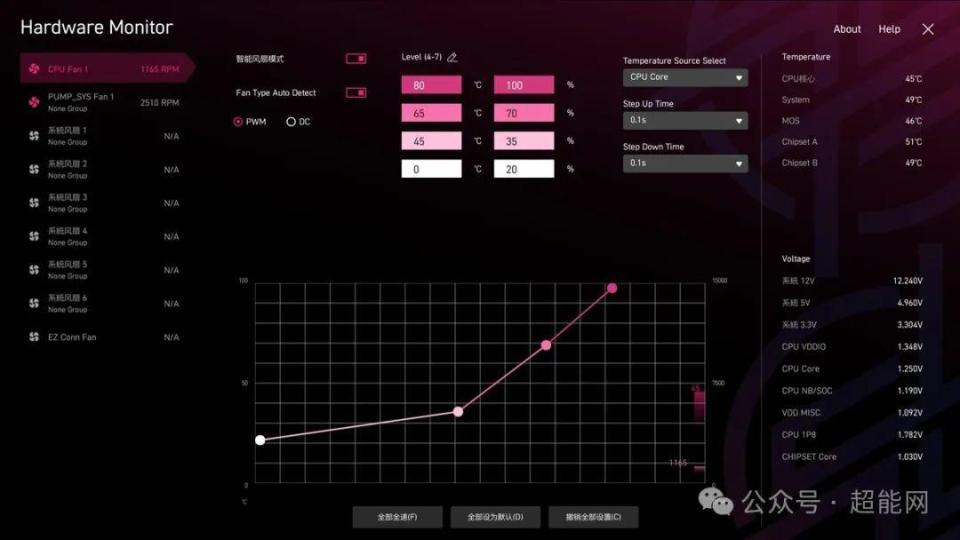

得到全新设计的Click BIOS X在外观上可以说是焕然一新，紫红色的主题可以说是很好地表现了MPG系列的高性能属性。新的BIOS对高分辨率屏幕适配不错，无论是图标还是字体都足够锐利，不像以前那样有种复古感。

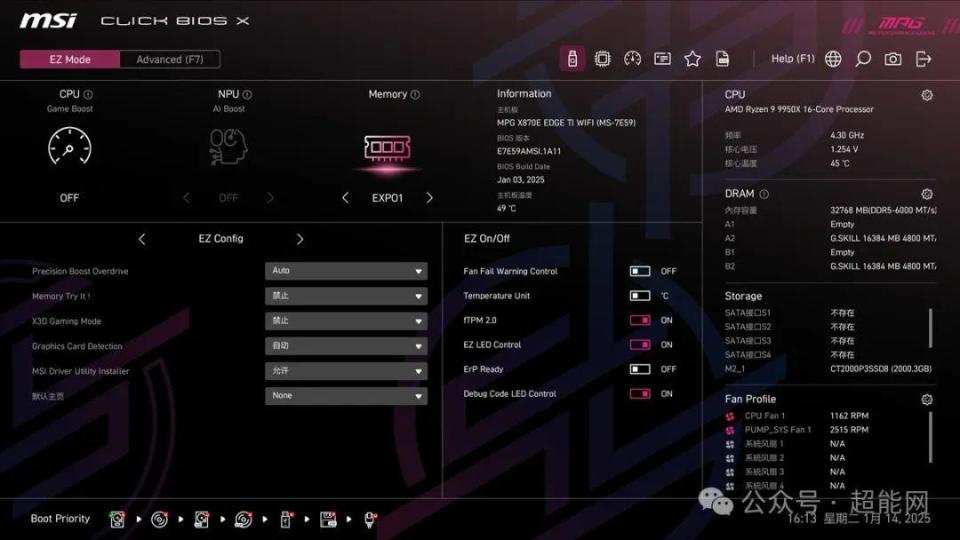

布局上，新EZ Mode虽然仅有一页，但已经囊括了玩家日常需要用到的设置和数据面板，像PBO设置、Memory Try It!这些能直接在EZ Mode开启。最顶上的一排图标是M-Flash、风扇调速等常用工具，底下那一排图标则跟启动顺序有关。全程支持鼠标操作。

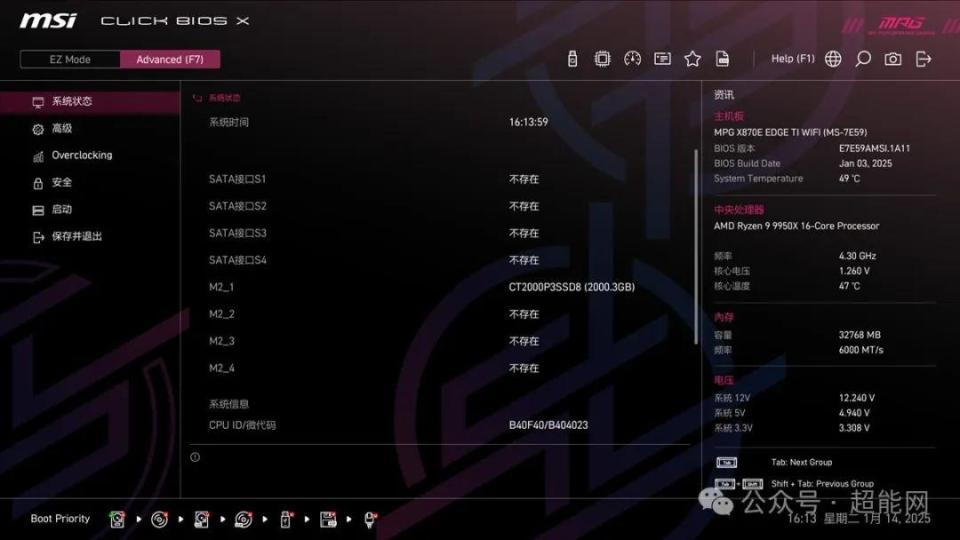

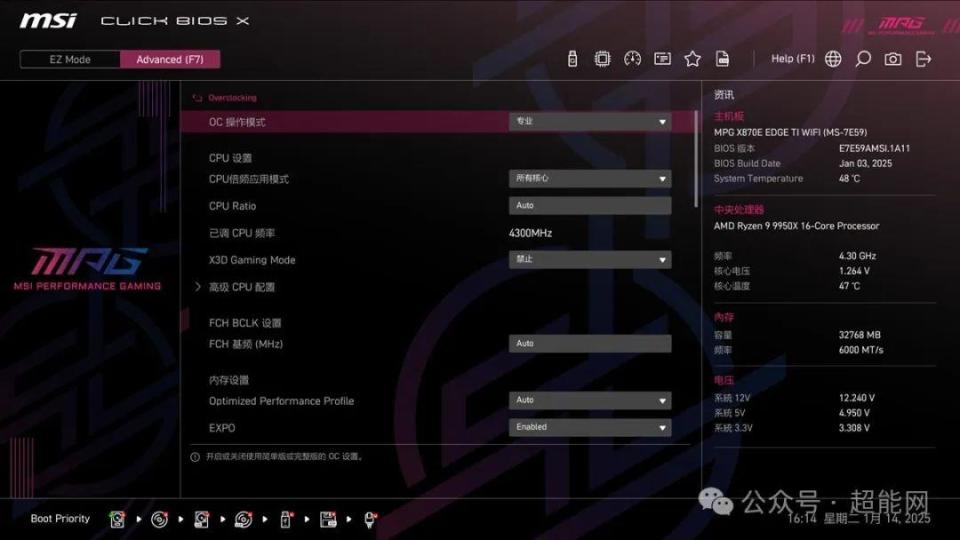

Advanced Mode的布局也得到了重新安排，变成主菜单 + 操作面板 + 信息面板的三列式了。至于菜单里面的选项倒还是继承传统，一直在用微星主板的老玩家们不必担心找不到一些经典的选项。
在中间面板进行操作时，最左侧的菜单栏会仅显示MPG，只有在鼠标移动到菜单栏区域或者按ESC键时才显示主菜单。我一开始不太懂为什么这样设计，不过多次操作后会发现这种设计对于防误触是很有帮助的。

内存超频

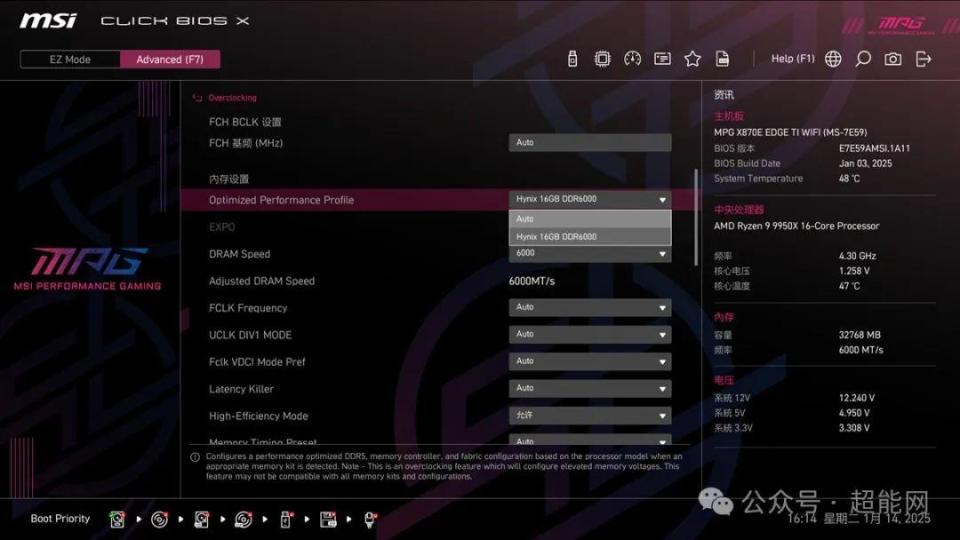

微星在内存超频方面新增了两个比较重要的功能，一个是Optimized Platform Profile功能，另一个则是Latency Killer延迟杀手和Memory Timing Preset功能。其中Optimized Platform Profile功能是主板识别出插入内存为验证过的产品后（如图中的海力士颗粒），BIOS就会给出对应的超频推荐方案。不过这功能和EXPO是互斥的，如果你选择了Optimized Platform Profile，EXPO的选项就会变灰不能用了，反之亦然。测试下来感觉它跟EXPO这种配置文件大概是差不多定位的。

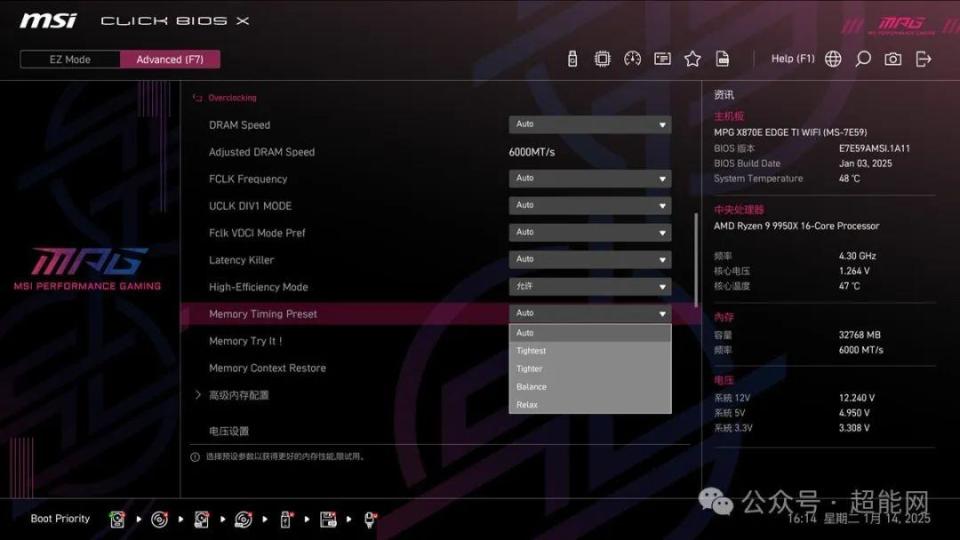

而Latency Killer延迟杀手在开启后会自动帮用户降低内存延迟；而Memory Timing Preset为一个方便调小参的功能，需要先开启High-Efficiency Mode高效模式后才能看到，点开后我们可以看到五个选项，最上方是Auto自动挡，下面四个按调参激进程度排序依次是Relax，Balance，Tighter，Tightest。我们测试了Balance和Tightest两个模式。综合来看Latency Killer开启加Memory Timing Preset的Balance档能达到速度和延迟的平衡。而Auto档实际等于关闭，这点看单开Latency Killer时的结果就知道了。

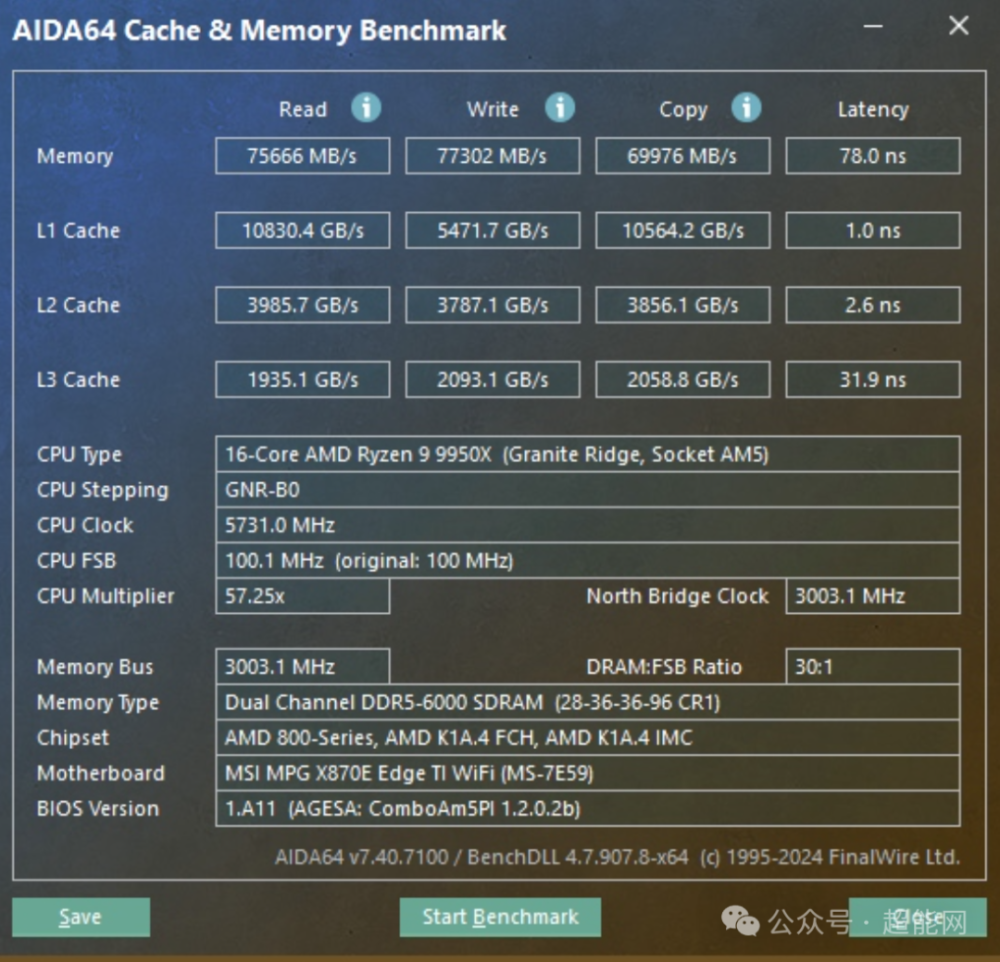

DDR5-6000 EXPO
DDR5-6000 EXPO，Latency Killer + Memory Timing Preset

不同的性能模式和CPU供电能力测试

AMD的Precision Boost Overdrive是一种轻松简单的超频方式，除了基本的允许和禁止（Auto挡的本质其实是禁止）外，微星还加入了非常丰富的方案选择，比如侧重于性能提升的Enhanced Mode和更为激进的Enhanced Mode Boost模式，还有兼顾散热的Set Thermal Point模式。另外，如果你在EZ Mode直接点亮Game Boost开关的话，又会变成特定的Advanced模式，其中PBO Limits为Motherboard，曲线优化器为全核心Negative 5。

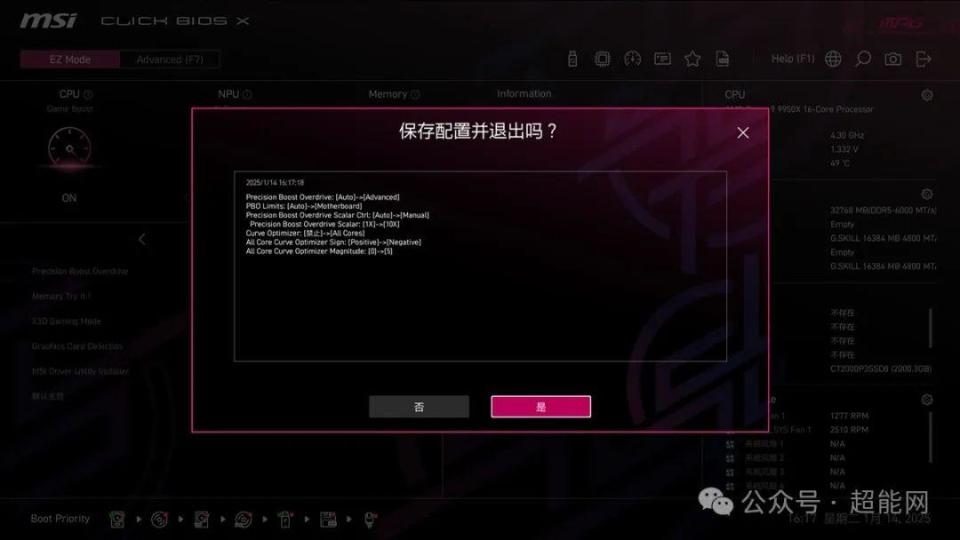

EZ Mode中的Game Boost开关会对PBO作如下设置
这样洋洋洒洒一大堆的确实有点复杂，因此还是让我们直接进入Cinebench R23测试和AIDA 64 Stress FPU 15分钟烤机测试的结果，一边展示一边说明好了。

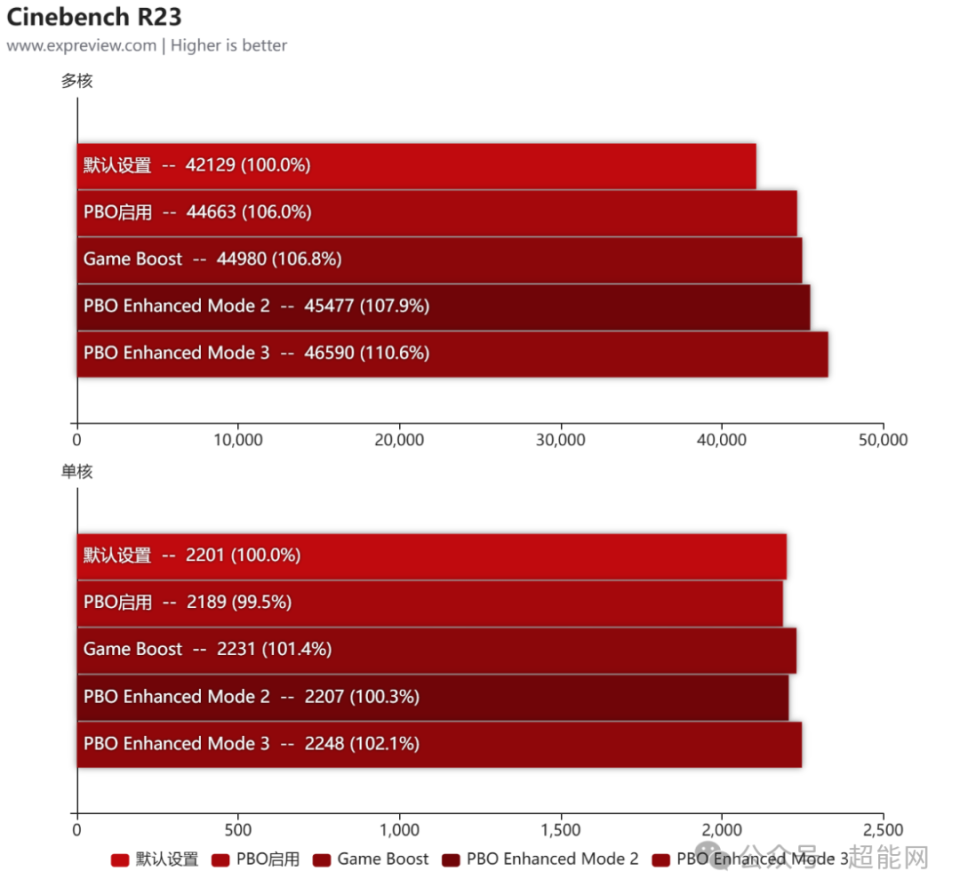

可以看到随着PBO模式的逐步增强，被测的这款锐龙9 9950X的多核性能分数也逐步升高。在Cinebench R23测试里面，我们最高能开到PBO Enhanced Mode 3，但是PBO Enhanced Mode Boost 1就不行了。当然，这跟处理器体质和散热器等因素都有关，大家要根据自己的情况合理选择。毕竟微星只是提供了一个方便的预设方案而已，换作是Advanced模式下的手动调校，一下子把某个参数拉得太狠是不行的。

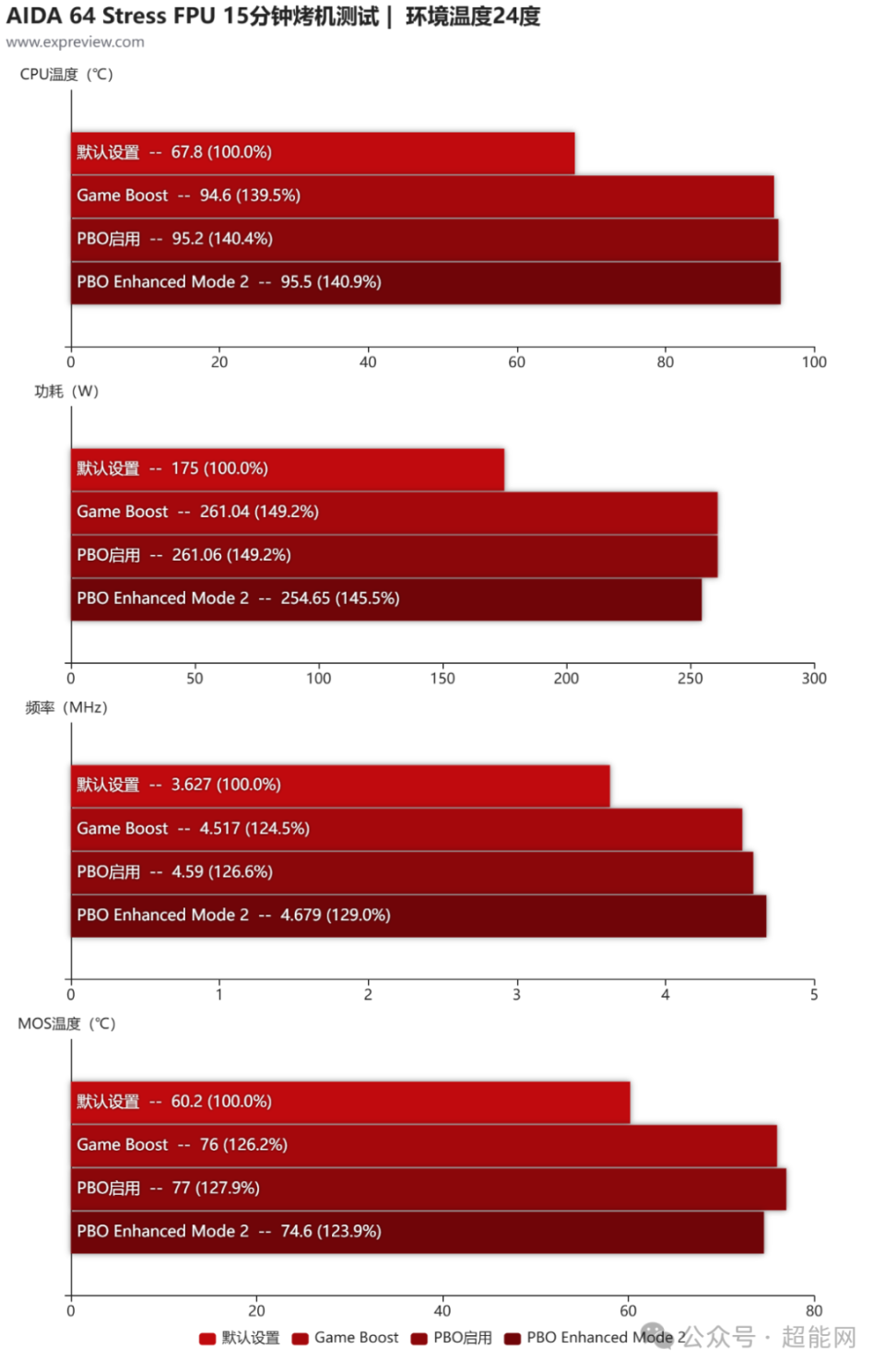

而AIDA 64 Stress FPU烤机测试中，我们最高能开到PBO Enhanced Mode 2，可以看到PBO一开，温度、功耗和频率都是齐齐升高。从数据综合来看，个人认为PBO Enhanced Mode 2在处理器的性能提升和系统温度控制这块刚好处于一个不错的水平。而就跟前面所说的那样，如果你的处理器和散热配置能够在更激进的模式下稳定运行的话，那尽量开高一点也没啥问题。

总结

其实从动笔开始，再到测试的过程中，我会经常把微星MPG X870E EDGE TI WIFI刀锋 钛跟我们早前评测过的另一块刀锋 钛主板——也就是MPG B850 EDGE TI WIFI刀锋 钛作对比。不得不承认虽然它们在芯片组上差了一个等级，但是相同之处还挺多，比如说网络配置、CPU直出的PCIe分配上面。
而作为更高一级的主板，微星MPG X870E EDGE TI WIFI刀锋 钛的优势首先在扩展性上面，这点看后置I/O就知道了：两个USB4提供了高速的连接，而USB Type-A接口的数量更是丰富。同时，X870E芯片组所提供的两个M.2均是PCIe 4.0 x4。其次就是安装便利性程度和性能这些方面，微星MPG X870E EDGE TI WIFI刀锋 钛的加料是比较多的。M.2装甲兼固定螺丝全快拆这个设计我想应该人人都喜欢。覆盖面积更广的金属装甲，以及CPU供电区域散热模块的热管也易见其定位于要求更高的玩家。虽说AMD处理器不挑主板，但是预算足够的话，微星MPG X870E EDGE TI WIFI刀锋 钛是一个不错的选择。
