铭瑄终结者Z890-A WIFI主板评测:PCIe通道物尽其用,BIOS全面进化

伴随着酷睿Ultra 200S处理器的推出,铭瑄一口气发布了12款Z890主板,涵盖旗下四个系列,可以说是无所不包。我们这次收到了其中的3张,分别是iCraft Z890 PACIFIC、iCraft Z890 ARCTIC和终结者Z890-A WIFI——他们是铭瑄这次用来打头阵的三位大将。如果大家一直关注新平台的话,相信在处理器发布的当晚就已经知道它们的样子了,而今天就是终结者Z890-A WIFI的评测时间。


在这里顺便也简单介绍一下其他首发的终结者Z890主板:除了Z890-A WIFI,铭瑄还推出了它的孪生兄弟,无WIFI的Z890-A;以及两张Z890M,Z890M WIFI和Z890M GKD5 WIFI,GKD5是内存超频强化的版本。它们应该都会在接下来的时间里面陆续跟大家见面。

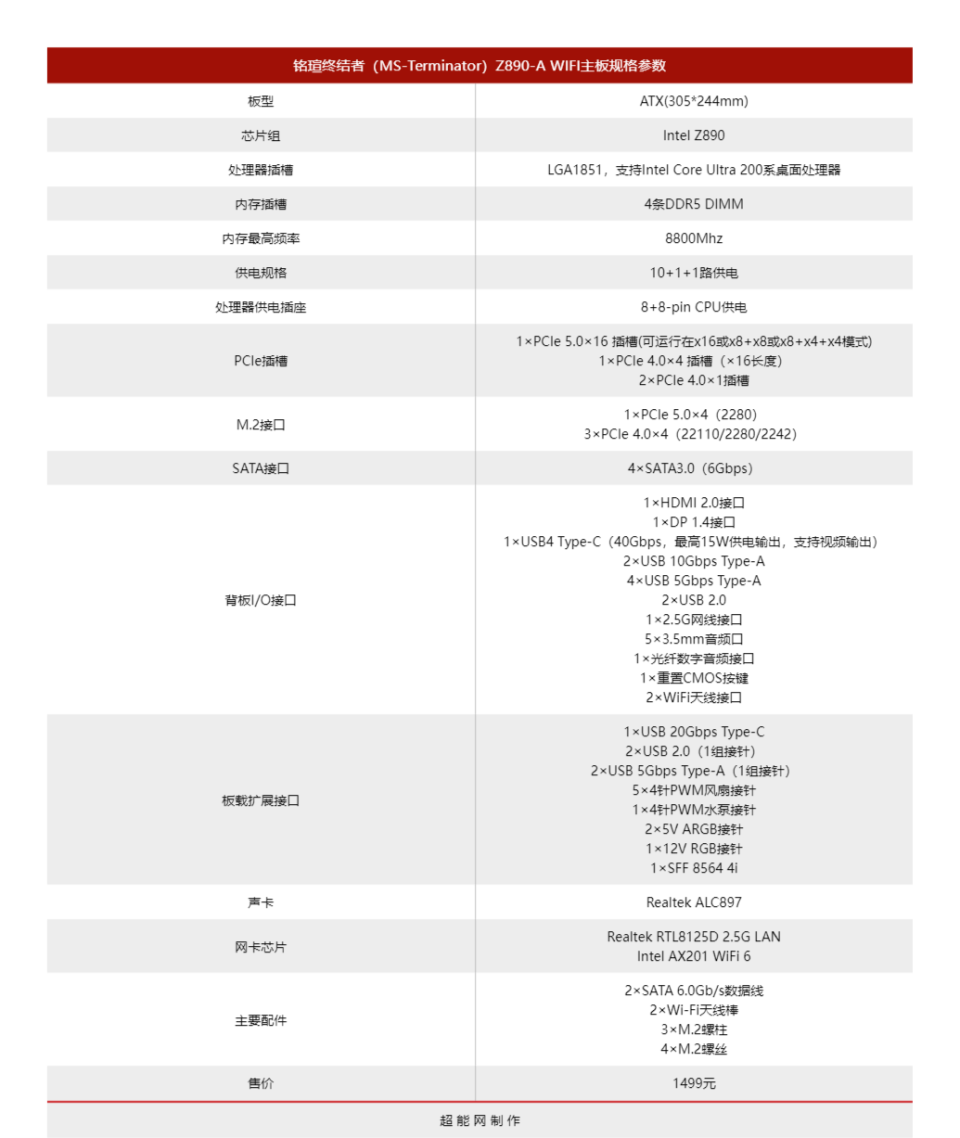

规格表


主板介绍

外观设计

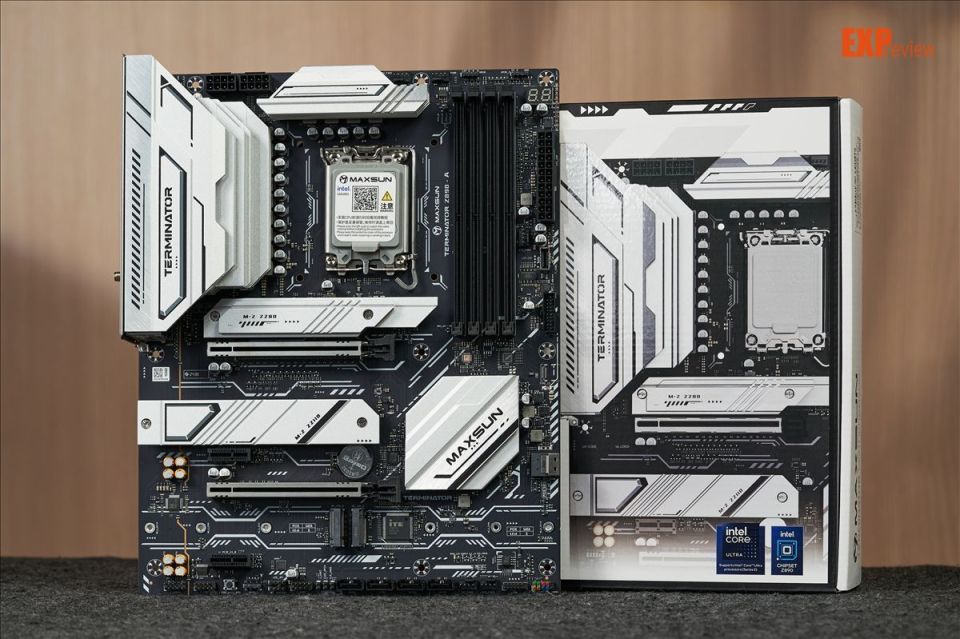

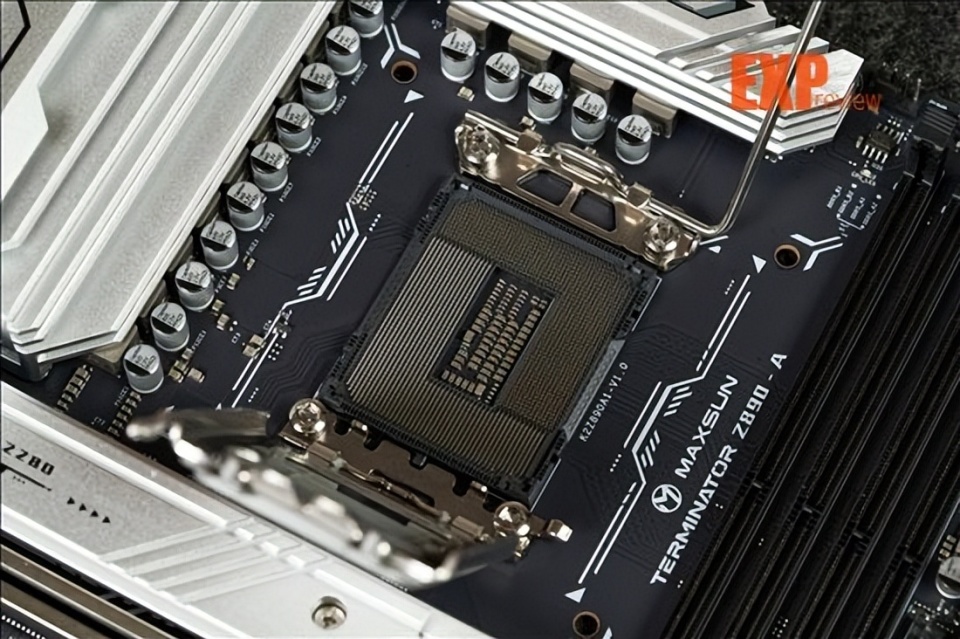

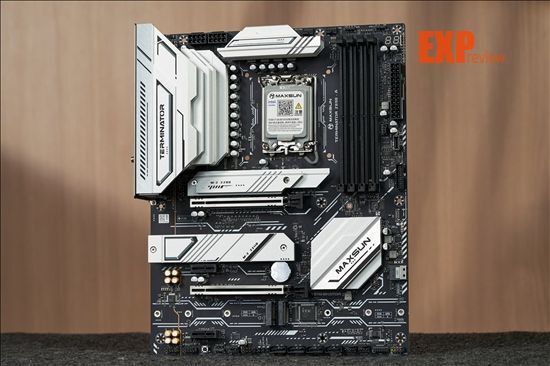

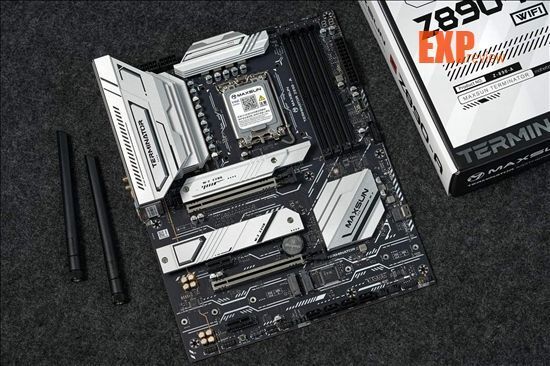

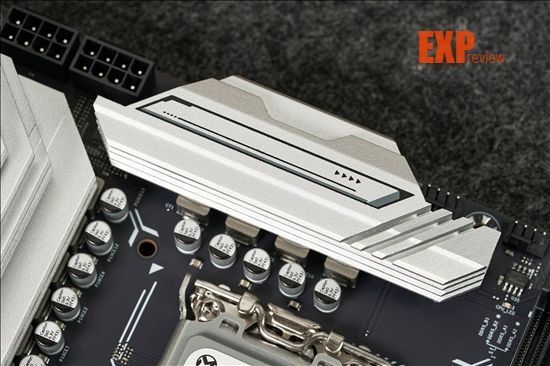

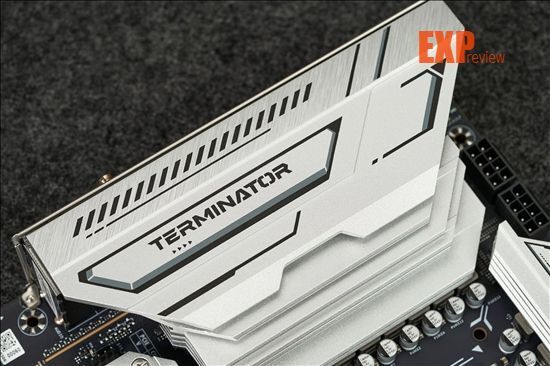

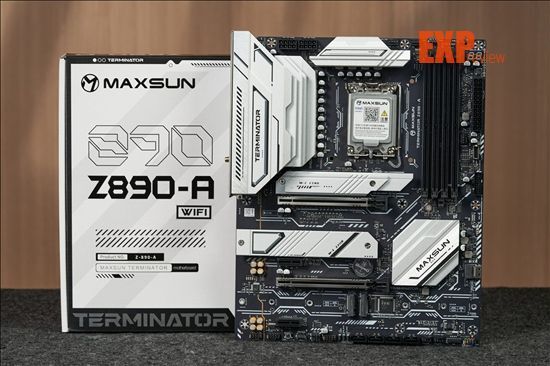

本次终结者Z890-A WIFI继承了终结者系列的标志性配色设计,也就是黑色PCB和银色装甲。相比上一代,终结者Z890-A WIFI的装甲更具有立体感,特别是CPU插槽周围那一圈,可以看得出它无论从形状还是表面装饰上都比Z790-A要复杂。不过就外观来说,终结者系列倒是一款十足继承铭瑄传统调性的产品,那就是功能为先,外观只要符合主流即可。











因此还是让我们把目光转向终结者Z890-A WIFI的功能一侧吧,看看铭瑄会给我们带来什么新玩意。

内存插槽

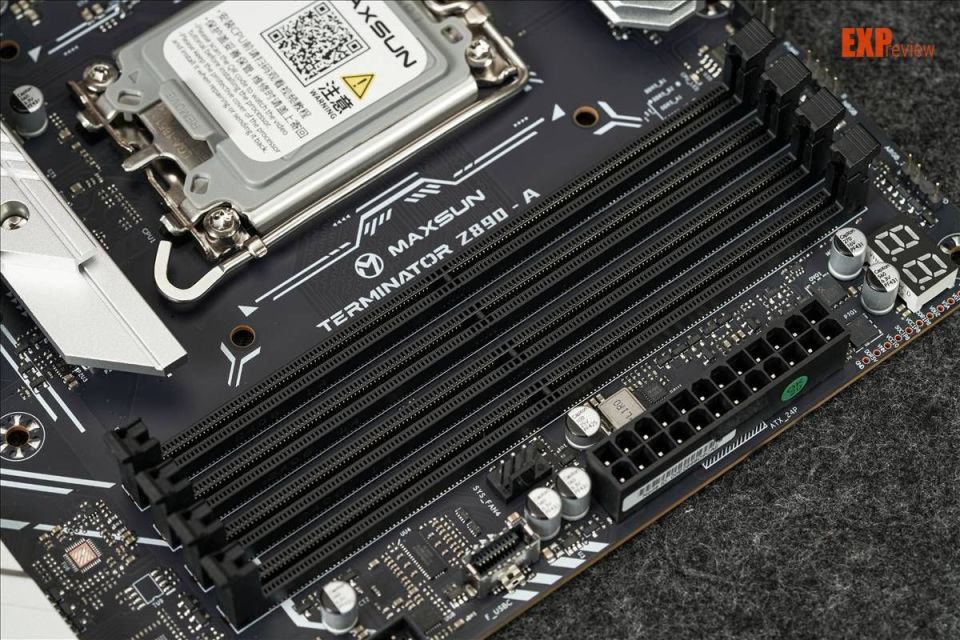

终结者Z890-A WIFI共有四条DDR5内存槽,铭瑄表示它最高可以支持超频至DDR5-8800。而酷睿Ultra 200S这次支持CUDIMM内存,因此可以冲击更高的内存频率。


PCIe和M.2插槽

终结者Z890-A WIFI的PCIe插槽也是有4个,其中两个是全长规格,并带有金属装甲加固。最靠近CPU的肯定是PCIe 5.0 x16,它支持x8 + x8或x8 + x4 + x4两种拆分模式。剩下的就全部是PCIe 4.0了,全长的那条是PCIe 4.0 x4,剩下的两条则是PCIe 4.0 x1接口,这两个接口在尾部没有开口,所以也就只能插些诸如声卡、USB扩展卡这些设备了。

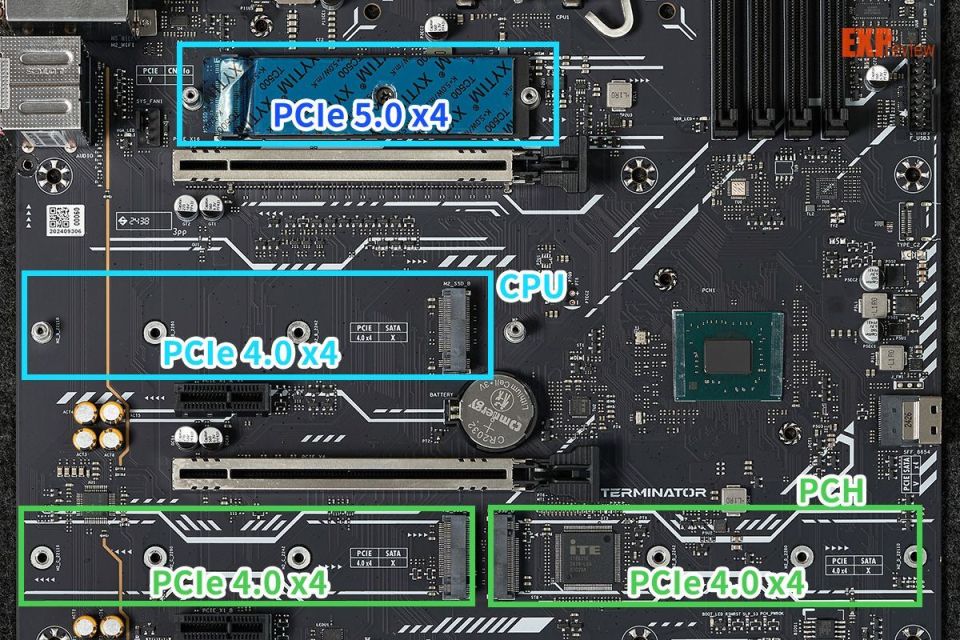

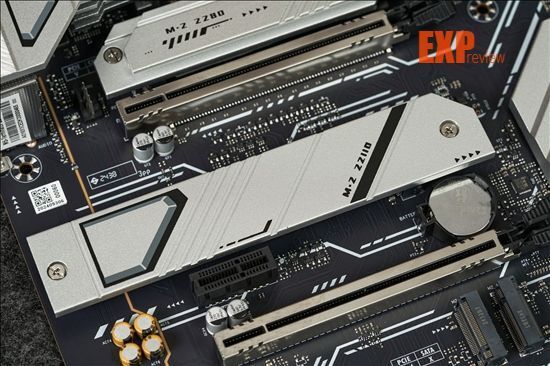

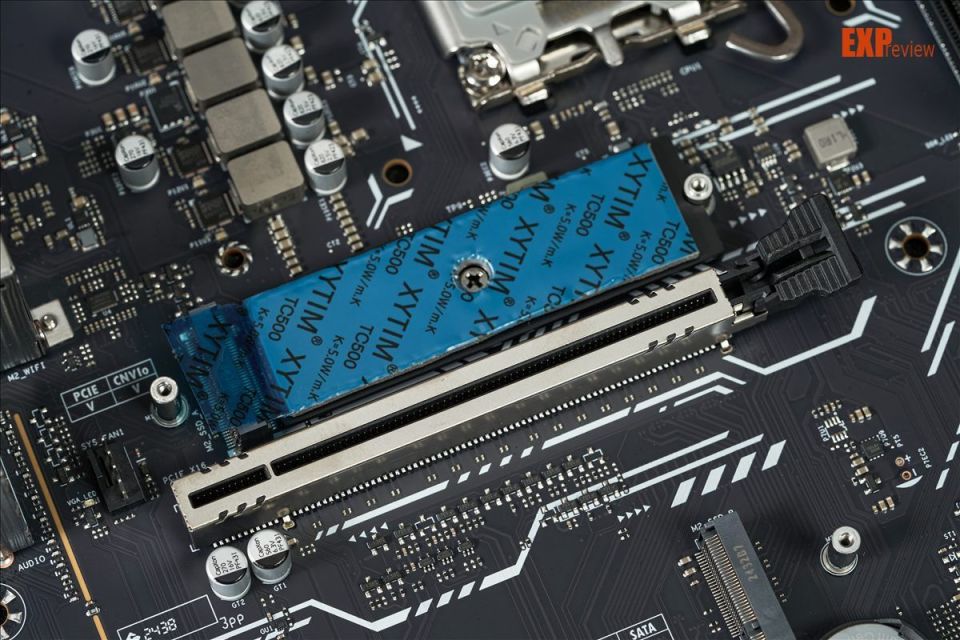

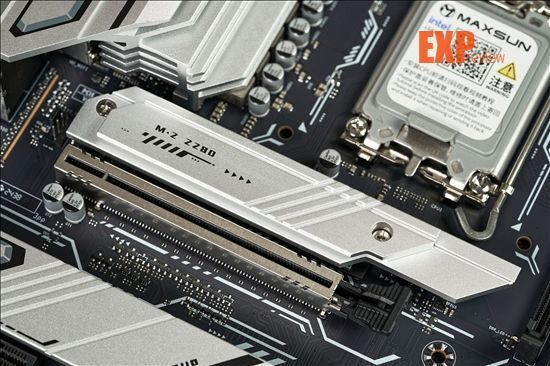

在M.2插槽的数量上,终结者Z890-A WIFI维持了和前代同样的水平,也是4个。A插槽是CPU引出的PCIe 5.0 x4,剩下3个都是PCIe 4.0 x4。不过B插槽也是由CPU引出的,剩下的C和D则是芯片组的事。对了,终结者Z890-A只在CPU引出的两个M.2插槽上配备了散热装甲,剩下两个是没有的,支持PCIe 5.0 x4的那个插槽在散热配置上更为豪华一点,连背面都预装了导热垫片。而在M.2规格支持上面,PCIe 5.0 x4的插槽最高支持2280,其他3个插槽都是最高支持22110。


因为这一代平台给的PCIe通道数确实很够,所以在终结者Z890-A WIFI上你见不到PCIe和M.2插槽打架的情况。

USB和SATA接口

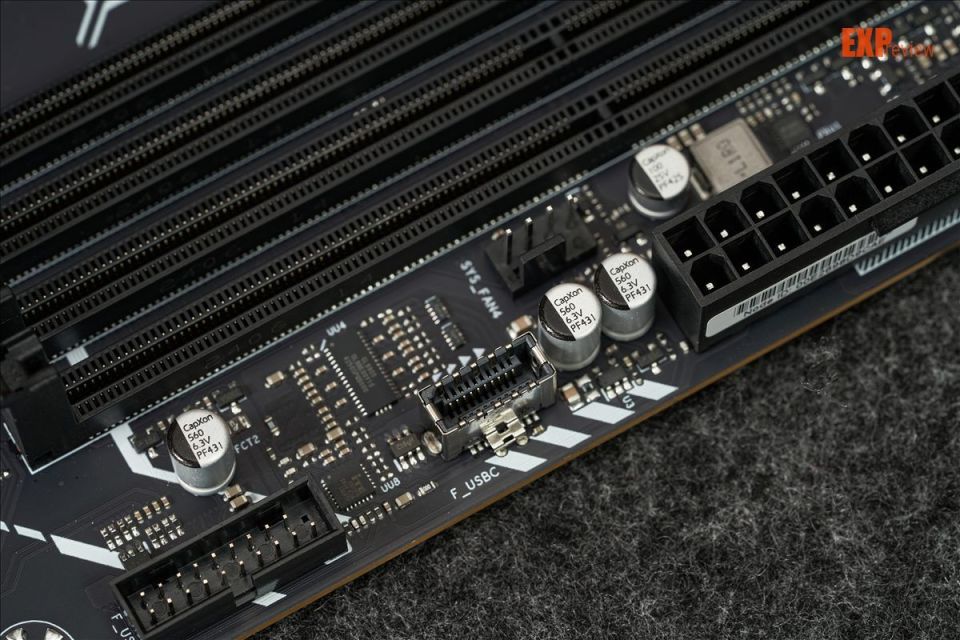

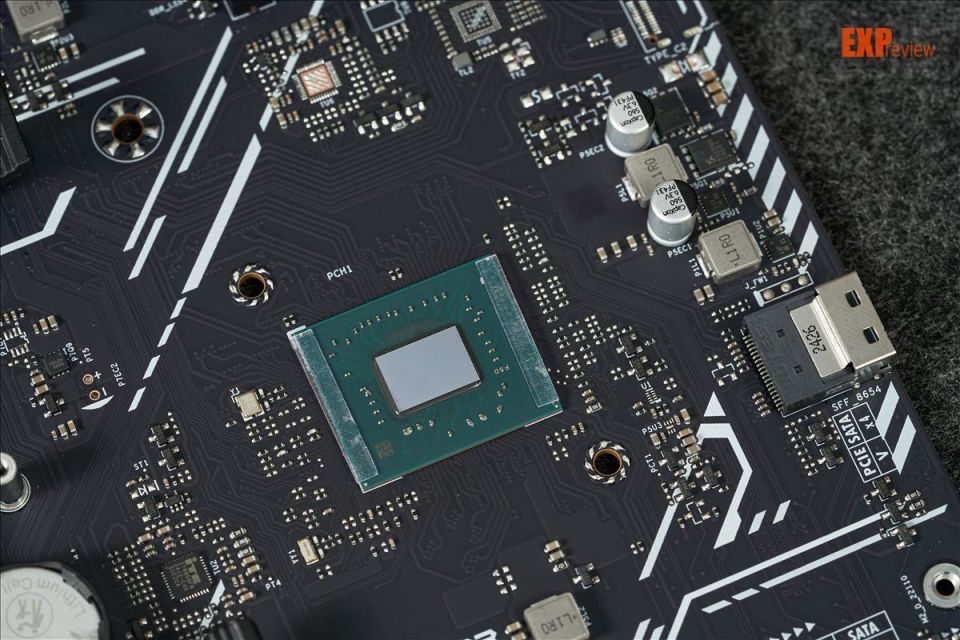

USB Type-A 5Gbps和USB Type-C 20Gbps的接口都在右侧。而USB 2.0接口也是一如既往的在底部,不过只有一个。4个SATA 6Gbps接口占据了底部接口的大部分区域。除此之外,铭瑄在侧边加了一个比较特别的接口:SFF-8654 4i,这个接口不仅支持PCIe 4.0 x4,也能引出4个SATA接口,这称得上是个物尽其用的设计。和SATA 6Gbp不同,这毕竟是个比较少见的接口,因此相应的线得自己买。



USB Type-A 5Gbps和USB Type-C 20Gbps插座

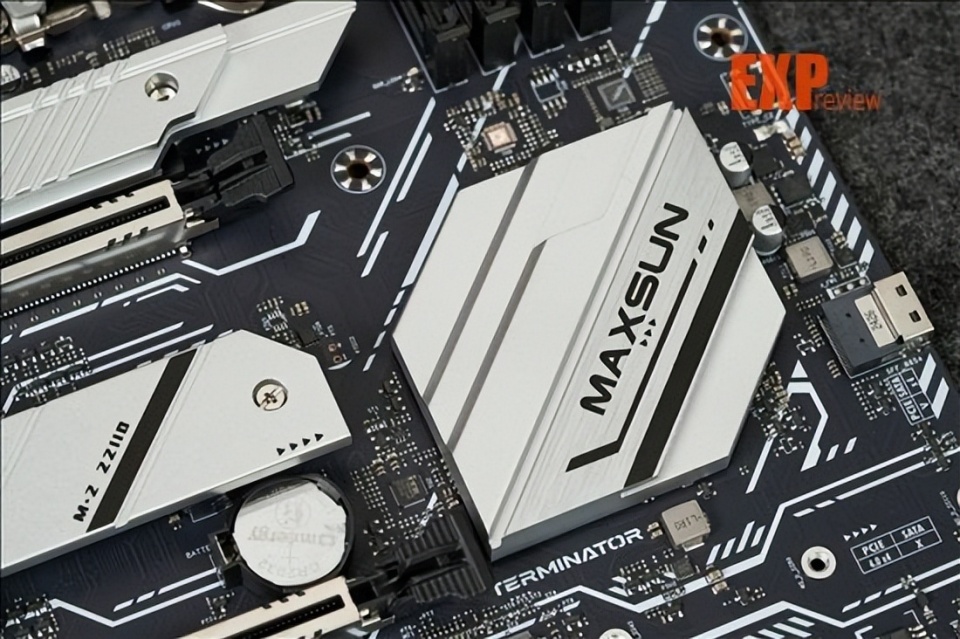

在最右侧的接口就是SFF-8654 4i

散热和RGB接口

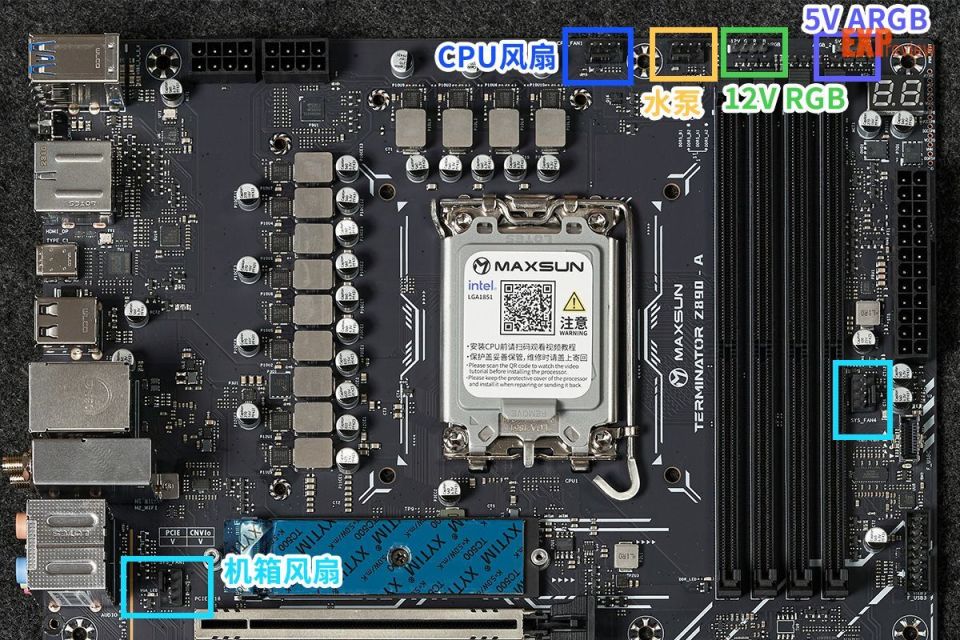

这些接口大家都很熟,因此在这里我们着重说它们的数量。终结者Z890-A WIFI提供了6个4-pin接口。其中有4个是在主板的上半部分,包括CPU风扇和水泵,以及2个机箱风扇。还有2个机箱风扇接口在底部,就总数而言肯定是够用的。3-pin的5V ARGB接口有2个,一上一下各一个。而4-pin的12V RGB接口只在顶上有,和5V ARGB挨在一起。在这里我们还能看见新增的Debug数显屏,老实说这个配置有点“越级”了。

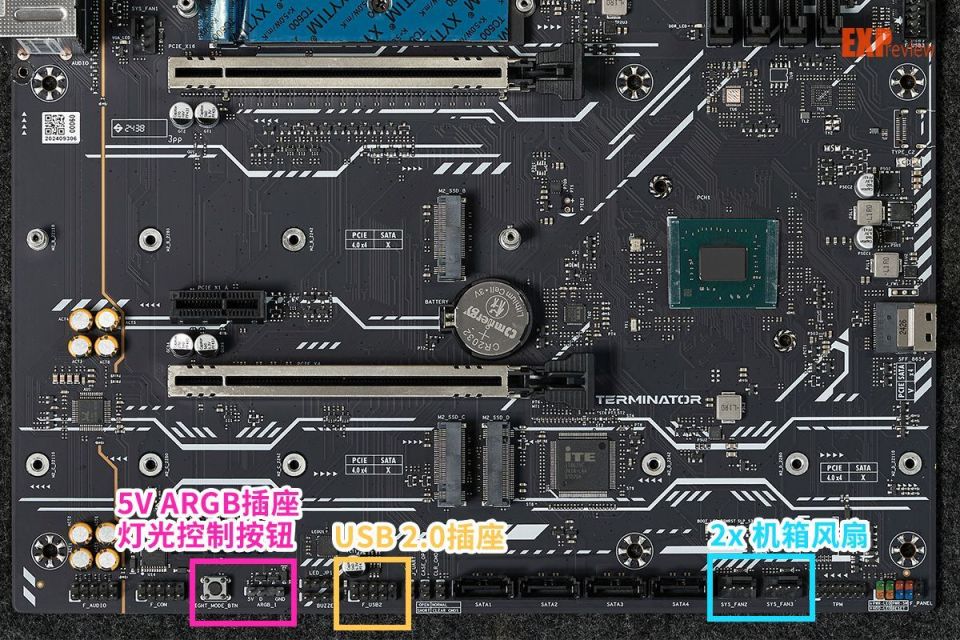

在底部的5V ARGB接口隔壁,还有一个按钮用于控制灯光模式。我们试了一下,包括关闭灯光在内,它一共有6种模式可切换,这丰富程度倒是让我们挺意外的。不过要想具体设置颜色、时间这些选项,还得依靠MAXSUN Sync这一应用。


后置接口

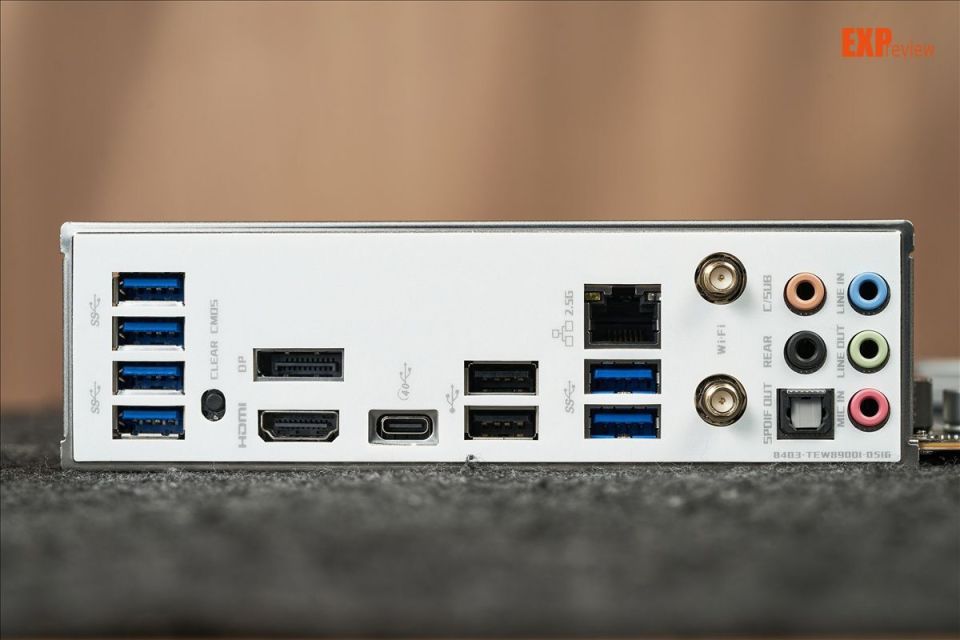

后置最多的是USB Type-A接口,足足有8个。最左边的4个是USB 5Gbps,中间的是USB 2.0,2.5G网口下面的2个是USB 10Gbps。虽然都是蓝色胶芯,标志也一样,但是它们的速率是有区别的。还好,USB-C接口倒是标注了40Gbps。视频输出接口则有HDMI 2.0和DP 1.4各一个。

面板上仅有清除BIOS这一按钮,看来在Z890这一代上,一键刷BIOS的功能还未下放至终结者系列。


主板拆解

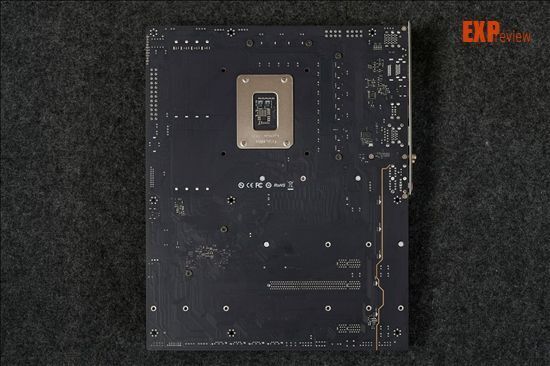

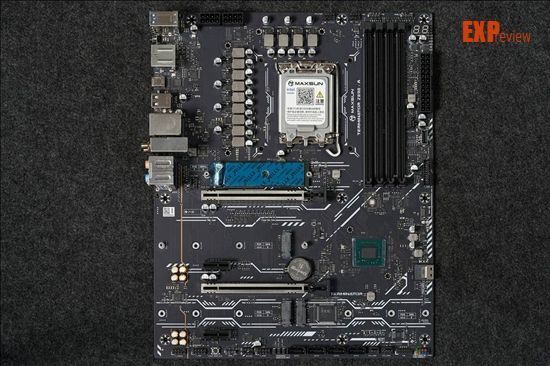

概览



供电

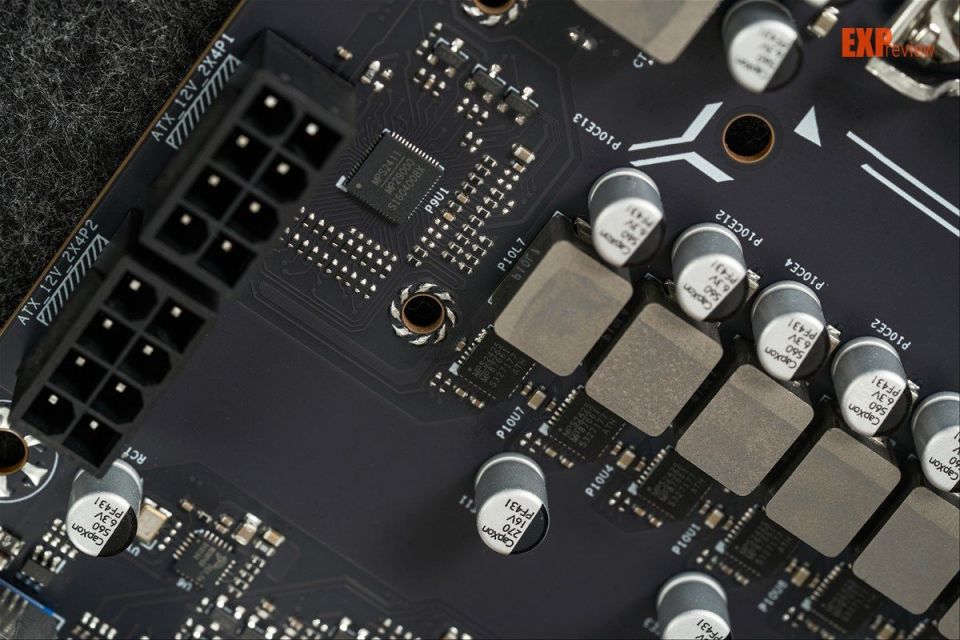

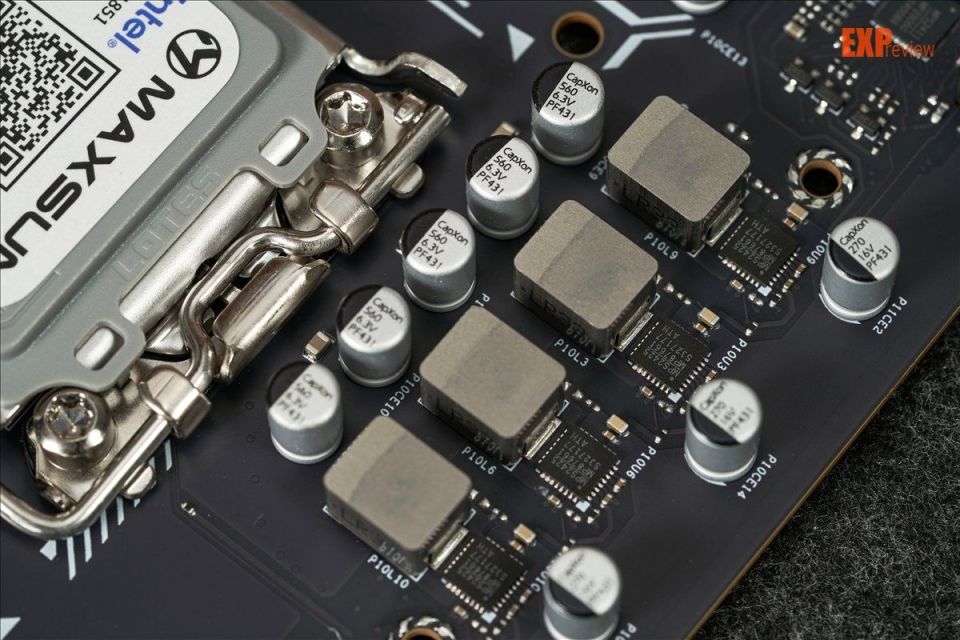

终结者Z890-A WIFI的供电配置是10 + 1 + 1相。控制器是MPS的MP29000;CPU供电的MOSFET是MP87661,是60A SPS模块。不过这些元器件都太新了,查不到什么datasheet。说起来这次Arrow Lake处理器改用了Meteor Lake的模块化设计,因此它的电源轨道相比Raptor Lake等是有一点区别的,比如说VccIN_AUX没有了,你可以大概理解成它负责的功能拆成了VccSA和VccPRIM_VNNAON两条轨道。



后置接口

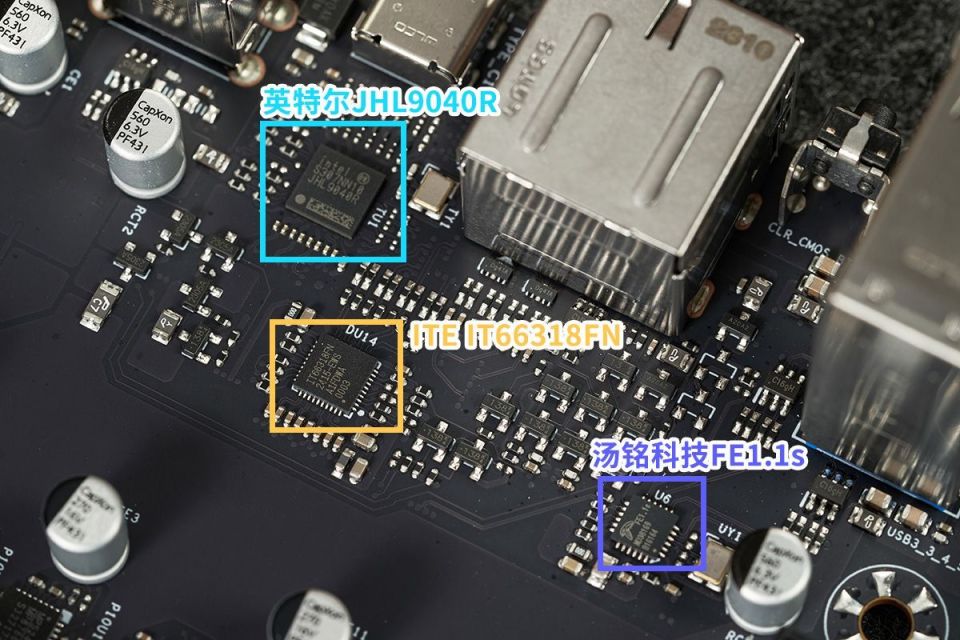

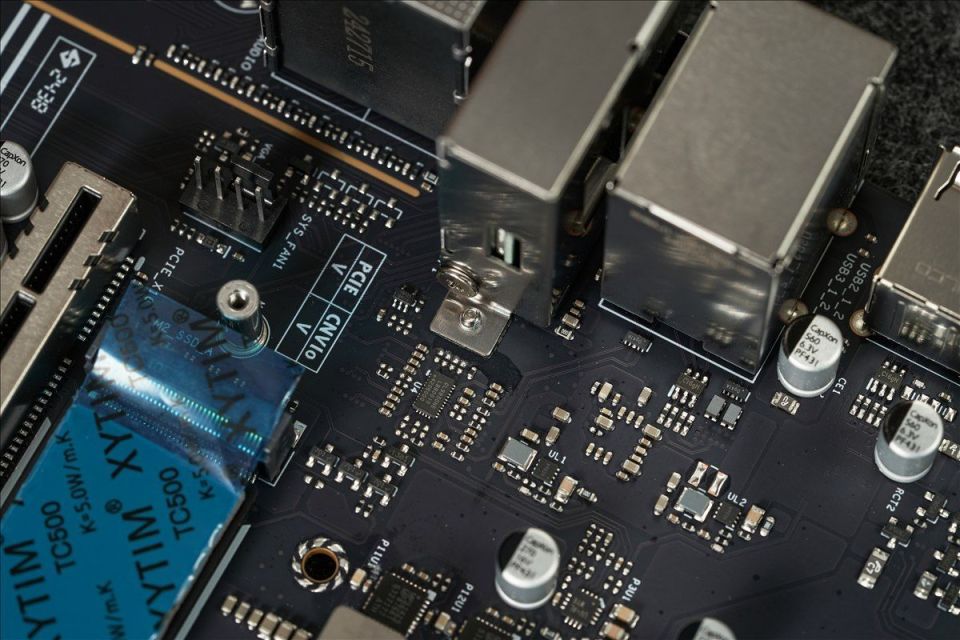

跟后置接口相关的IC倒是有很多可以聊的。比如说最右侧的FE1.1s,就是来自汤铭科技的USB 2.0 hub控制器。紧挨着的是ITE IT66318FN,是一颗HDMI 2.0 Retiming Buffer。

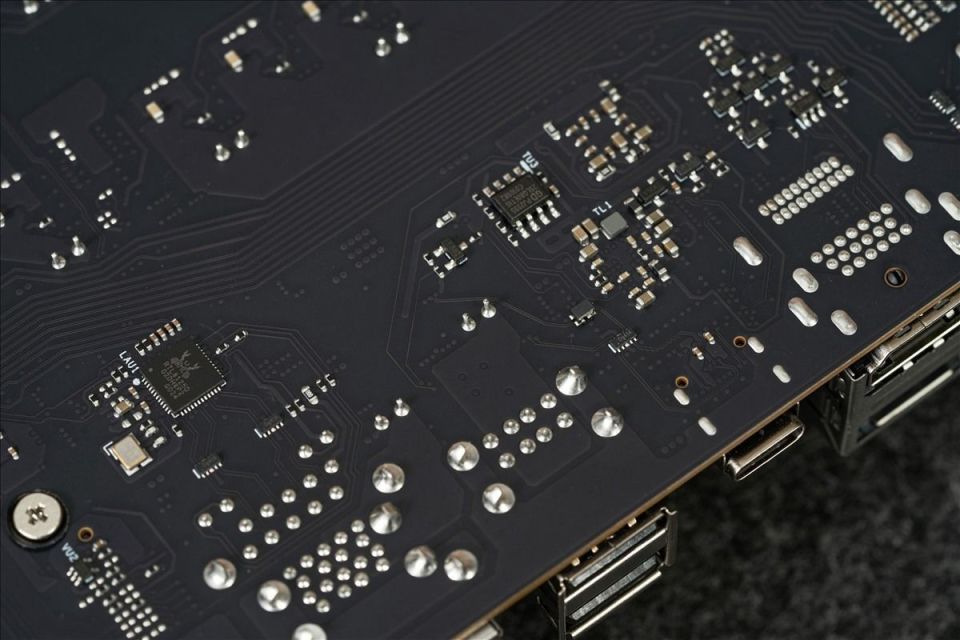

正对着USB Type-C接口的是英特尔JHL9040R,这颗雷电4 Retimer也是各种主板和笔记本上的常客了。瑞昱RTL812D 2.5G网卡在主板的背面。


创惟科技的GL9950NE是一款双口USB 10Gbps ReDriver,正对应着网口下面的2个USB 10Gbps。

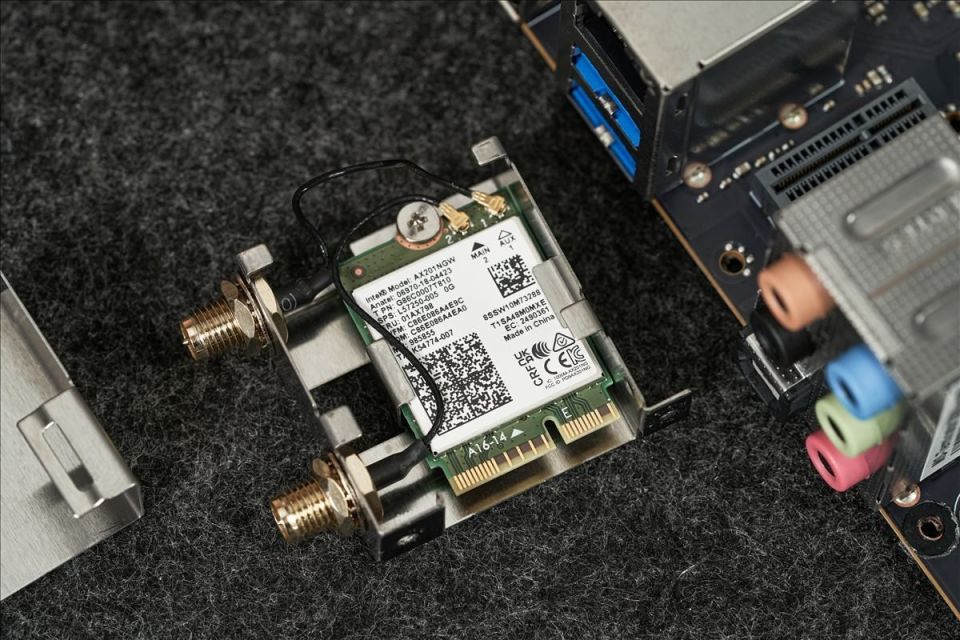

终结者Z890-A WIFI所用的Wi-Fi网卡还是AX201。当然,Z890是支持Wi-Fi 7的,但我们要考虑到终结者系列的定位是面向强调性价比的主流玩家,再说,Wi-Fi 6也相当够用了。


测试环节

测试平台


主板BIOS介绍

在之前的主板评测里面,大家应该都看惯了铭瑄那非常朴实的BIOS界面了,因此终结者Z890-A WIFI这一代的BIOS绝对算得上是值得仔细介绍的重大更新。该BIOS的名字叫PTM UI BIOS,PTM是PC To Mobile(PC到移动)的缩写。看铭瑄的介绍应该是融入了移动应用的设计思路。

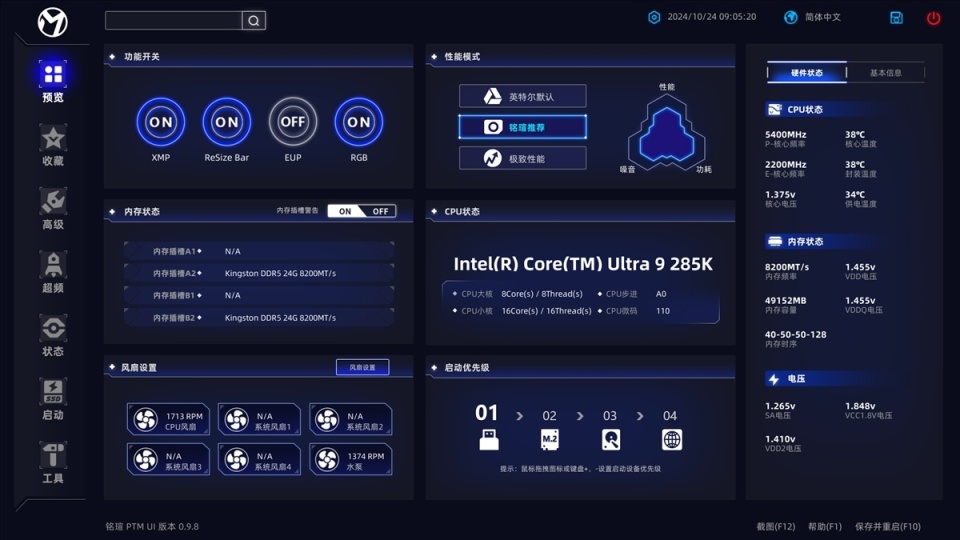

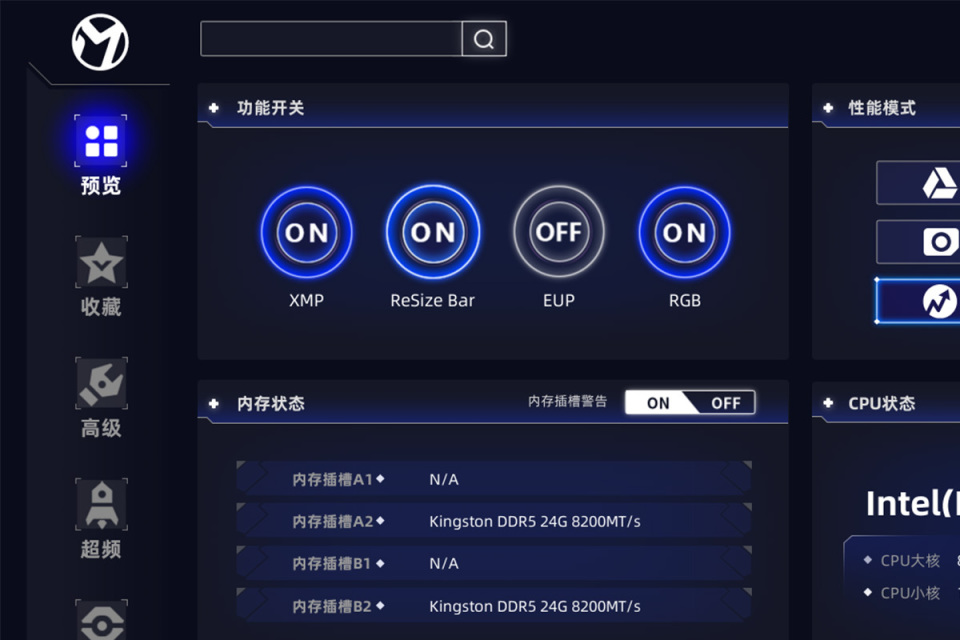

首先是预览界面,你可以把它当成是其他主板BIOS上的简易模式,这里列出了CPU、内存等各项组件的信息。用户可以在这里快速调整一些常用的功能,比如性能模式等。


所有界面的布局都得到了重新设计,单个页面的信息量得到提升之余,又不会让人看得眼花。以超频菜单为例,现在CPU、内存和供电分成了三列,用户可以快速定位自己想要修改的参数,更复杂的项目则被放到每列右上角的子菜单处。而选项说明则放在最底下。和超频功能相对应的,PTM UI BIOS提供了用户设定档保存和导出功能,可以对主板进行快速设置。

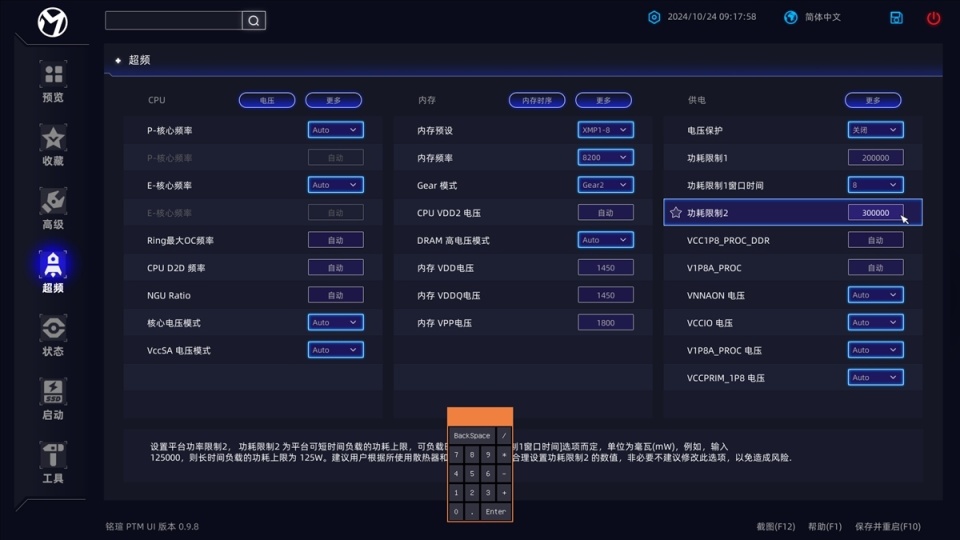

超频界面,注意下方出现了虚拟小键盘

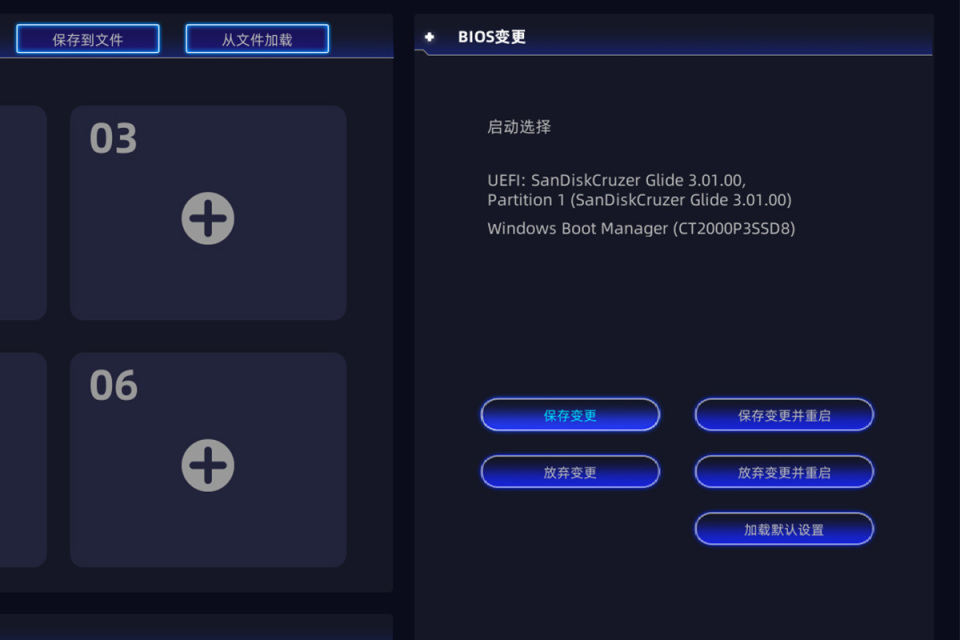

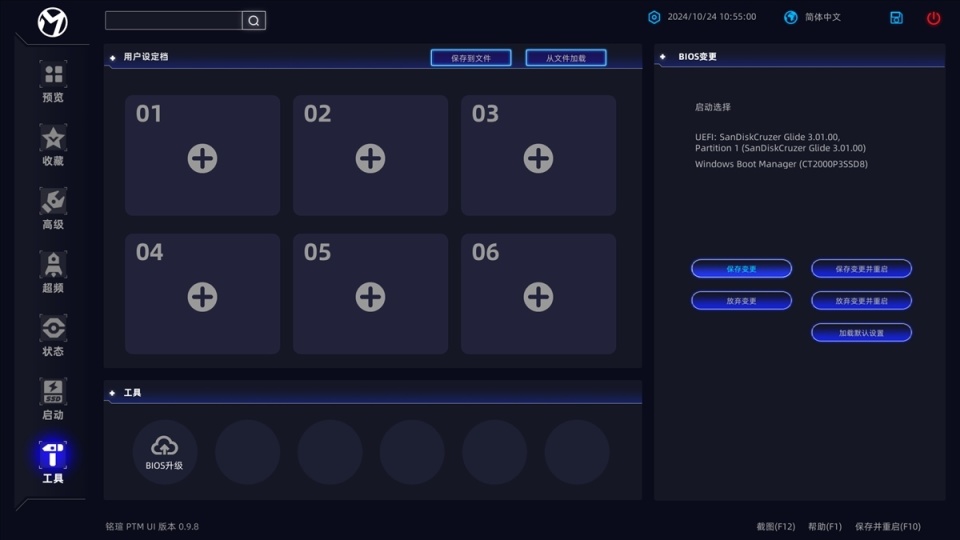

工具界面,可保存配置,对BIOS进行升级

在高级菜单里面,用户可以在中间的列表上快速切换,比如可以从PCIe设置直接跳到USB设置,而不用像以前那样按ESC键返回上级菜单。在具体的设置面板里面,所有选项都是分列排布的,一眼就能看完,不用像以前那样要频繁使用滚轮或者方向键向下拉。

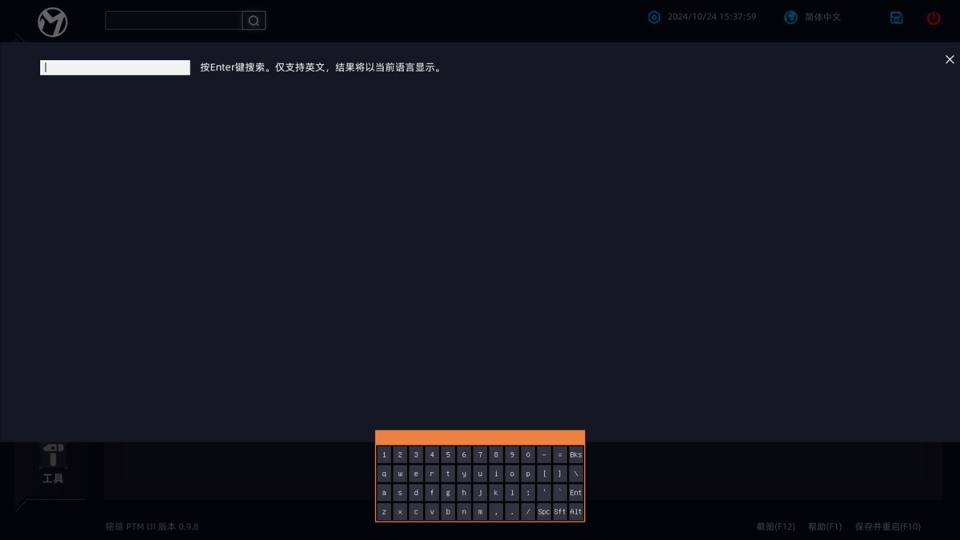

另外,铭瑄还为所有要输入的项目提供了虚拟键盘,这样就算不接键盘也能调整参数,这功能挺有意思的,是个考虑到新生代用户需求的设计。总的来说,与之前铭瑄的BIOS相比,PTM UI BIOS无论是在美观度还是易用性上都获得了巨大的进步,和一线大厂的BIOS相比也称得上是不落下风。


当然,这个BIOS的改进空间也是有的。比如功能开关一栏全部只有开和关两挡,而不少内存的XMP文件是有几套的,这样难免对不上。另外,一些按钮的可读性也需要增强一下,特别是在仅用键盘操作的时候,屏幕上没有光标,一时间很难辨认出自己停留在哪个按钮上。个人猜想这个BIOS设计时应该是把纯鼠标操作放在优先级更高的位置,因此导致了这种情况。



你知道我的光标停留在什么按钮上吗?(答案:是ReSize Bar)



虽然字体用了蓝色以表示选中,但最好让整个按钮显得和其他不同

不同模式下的性能

铭瑄在最新的E1.4D BIOS里面提供了三种性能模式可选,英特尔默认模式想必大家应该相当熟悉,就是PL1 125W/PL2 250W,PL1窗口时间56秒,IccMax 400A,AC/DC Loadline 1.2,非常保守的一套配置,当然发热量也相较低。铭瑄推荐模式则是PL1 250W/PL2 300W,PL1窗口时间8秒,IccMax 400A,AC/DC Loadline 1.7的配置。你可能以为极致性能就是指PL1/PL2 4095W的解限模式,但其实是在推荐模式的基础上改成了PL1 280W/PL2 350W,AC/DC Loadline 1.2。

附带一提现版本BIOS里面的AC/DC Loadline设定似乎没有生效,HWiNFO里面一直显示的是AC/DC Loadline 1.2。


CPU供电性能测试

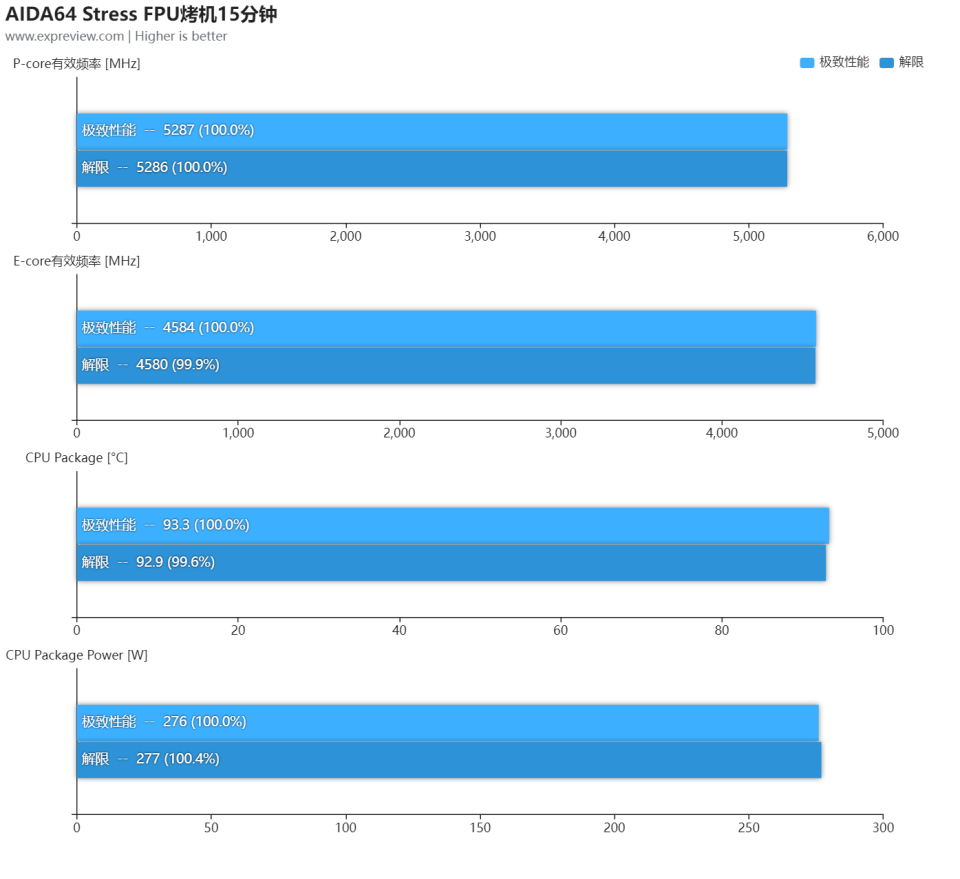

我们用两个模式各跑了一次AIDA64 Stress FPU烤机15分钟测试,分别是BIOS提供的极致性能模式,以及手动解锁功耗的模式。测试时的环境温度为27摄氏度,用于记录测试数据的软件是HWiNFO。

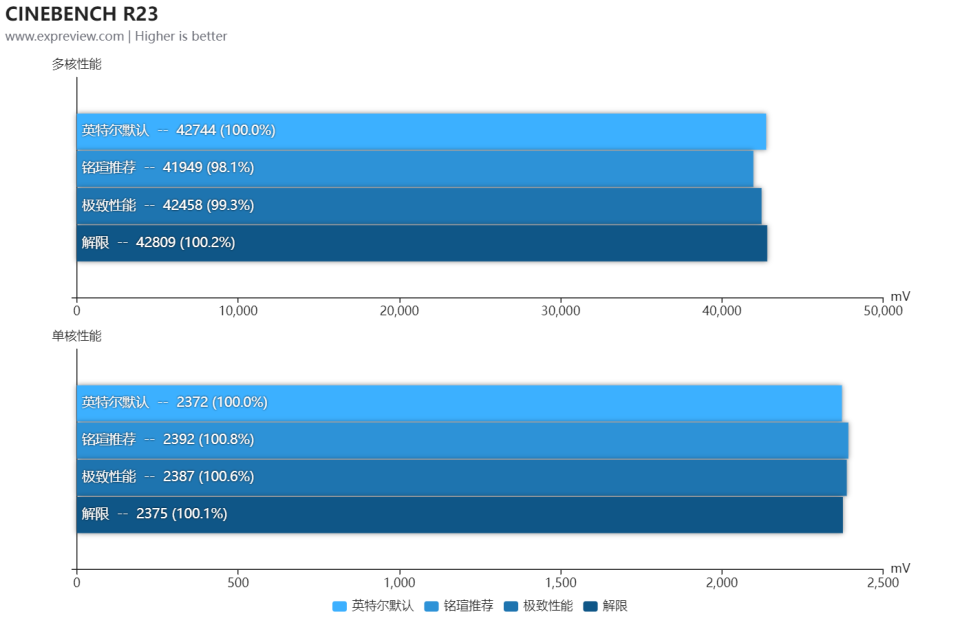

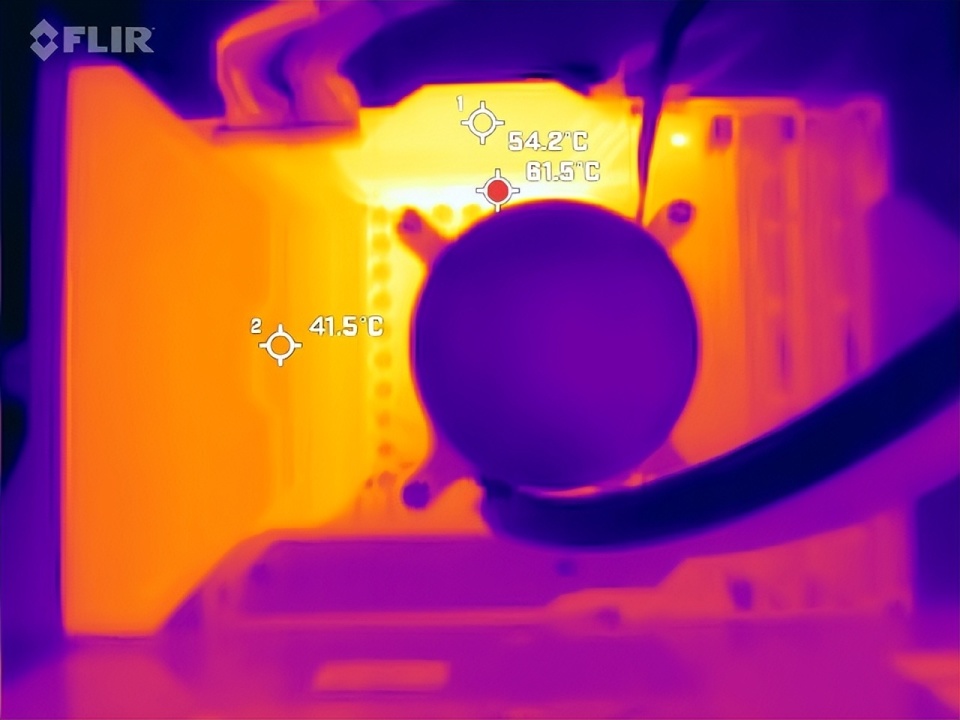

从各项数据看来,铭瑄提供的极致性能模式和手动解限时的成绩是差不多的。如果不超频的话,其实开着极致性能模式用就行了,毕竟手动解限时的烤机频率也在280W以下。而从Cinebench R23的结果,还有处理器本体的测试来看,酷睿Ultra 200S这次倒不像上一代那样,需要解限才能获得最强的性能。看回热成像图,最热点在插槽的正上方,在61-62度之间,和上一代同级平台动辄90度以上的表现相比,这确实算不上热。


内存超频

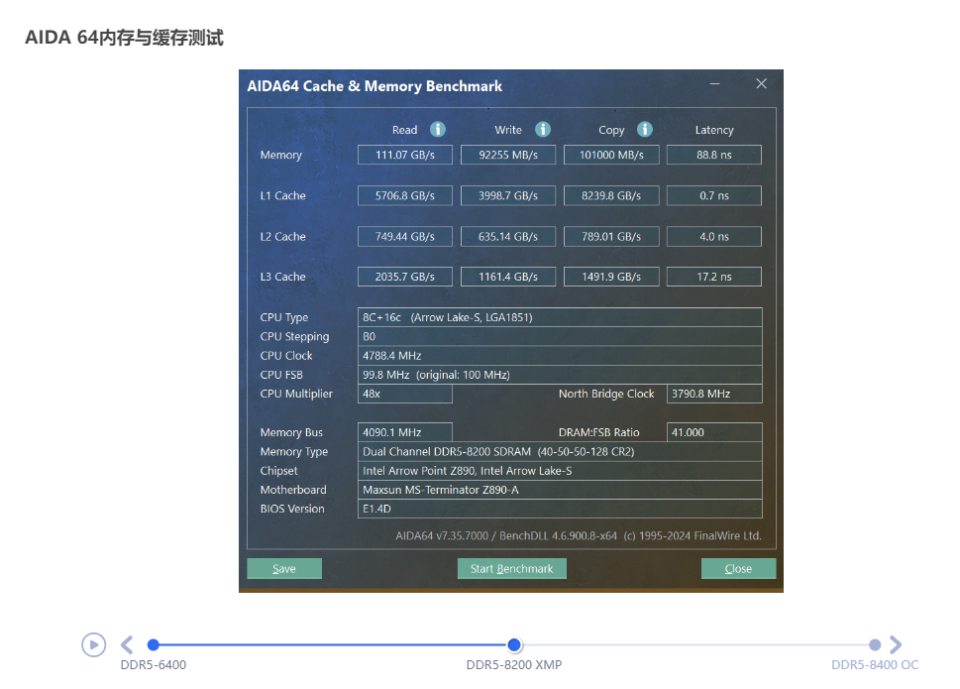

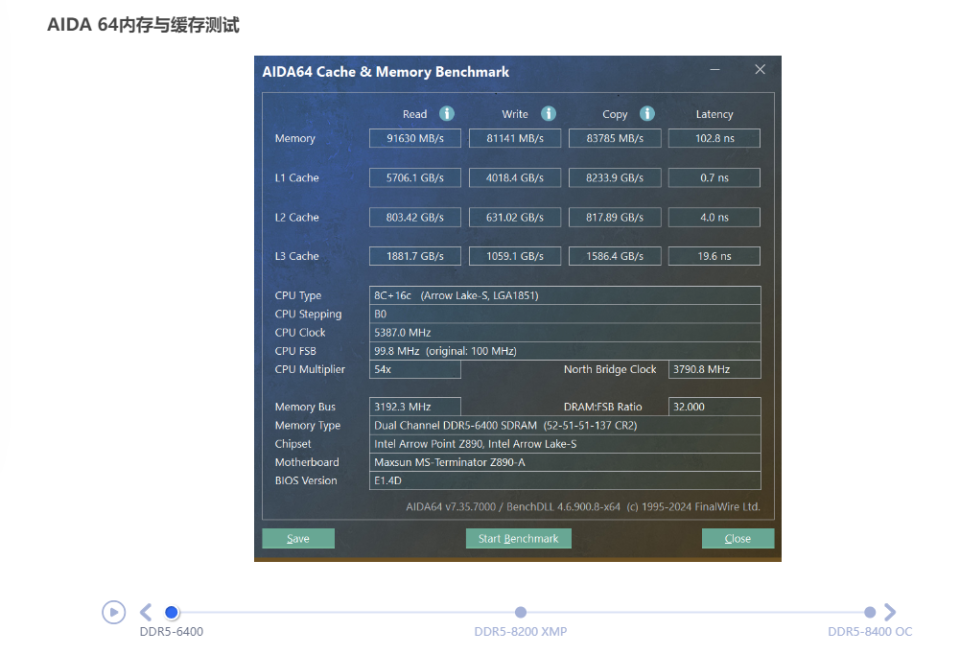

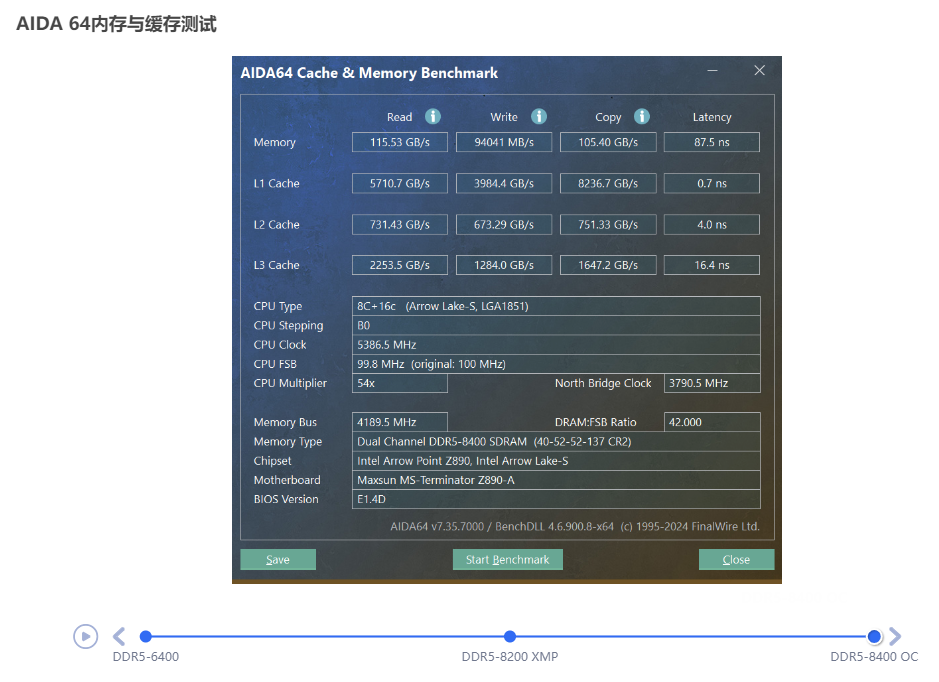

铭瑄在官网给出了内存支持列表,比较遗憾的是我们手上两套的CUDIMM内存的型号都不在这个列表里面。比较好的是金士顿FURY叛逆者这套,能够直接以DDR5-8200这一挡XMP文件启动,但是再高的8400就不太行了,需要小调一下才能开机跑测试。

总结

铭瑄终结者Z890-A WIFI带起酷睿Ultra 9级别的处理器肯定是没问题的,毕竟酷睿Ultra 200S处理器在能耗比表现上要比上一代优秀很多,对主板的压力也有所减轻。对于新一代的平台,个人觉得关注扩展性是更值得关注的方面:比如说PCIe 5.0 x4规格的M.2插槽,以及USB4/雷电4 Type-C接口和SFF-8654i接口等,都是在终结者Z790上见不到的配置。


与此同时,我们还要看到铭瑄终结者Z890-A WIFI在易用性上的改进,外在有Debug数显屏和灯光控制键,内在则是全新设计的PTM UI BIOS。从这个BIOS的使用体验来看,铭瑄确实花了很多心思在提高易用性上,整体的设计布局是有自己的一套想法的,特别是支持纯鼠标操作这一点可以说是别出心裁。毫无疑问,除了用性价比在玩家之中打出名堂外,铭瑄也可玩性这方面不断进化,力求让自家主板成为更多人装机时的第一选择。
