想了解闪极在用的协议芯片,看这篇文章就对了

前言

闪极品牌自2020年创立以来,便专注于打造极客风格产品,并深耕高端市场。其围绕人们生活的人、家、车三大场景,构建了一个充电+储能生态产品线矩阵。而近些年来,充电头网也累计拆解了12款闪极充电器,其中发现了智融、南芯科技等四家协议芯片厂商的身影,下文小编将为您详细介绍。

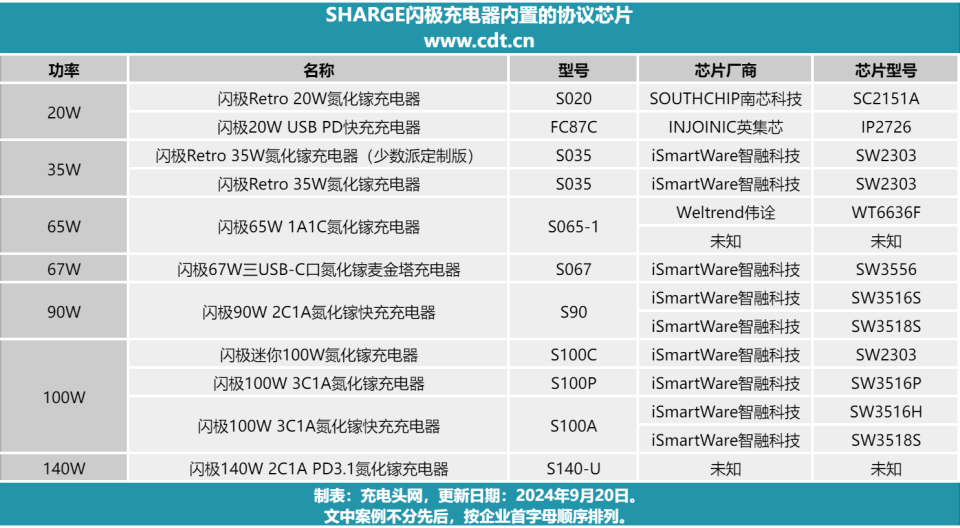

SHARGE闪极充电器内置的协议芯片


文中出现的协议芯片如上表所示。


将文中出现的协议芯片厂商占比,绘制成饼图,发现智融占比最高,可达65%。

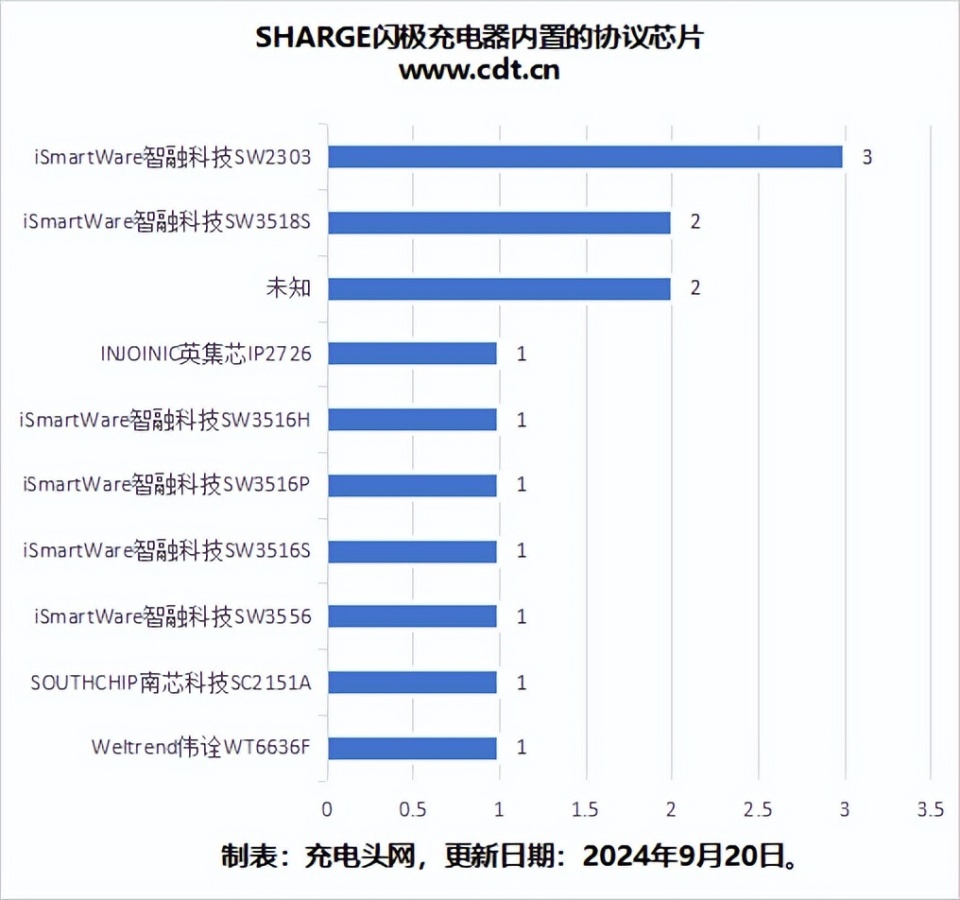

另将文中协议芯片实际应用次数绘制充条形图,发现智融SW2303应用次数最多,可达3次。

20W功率段

闪极Retro 20W氮化镓充电器

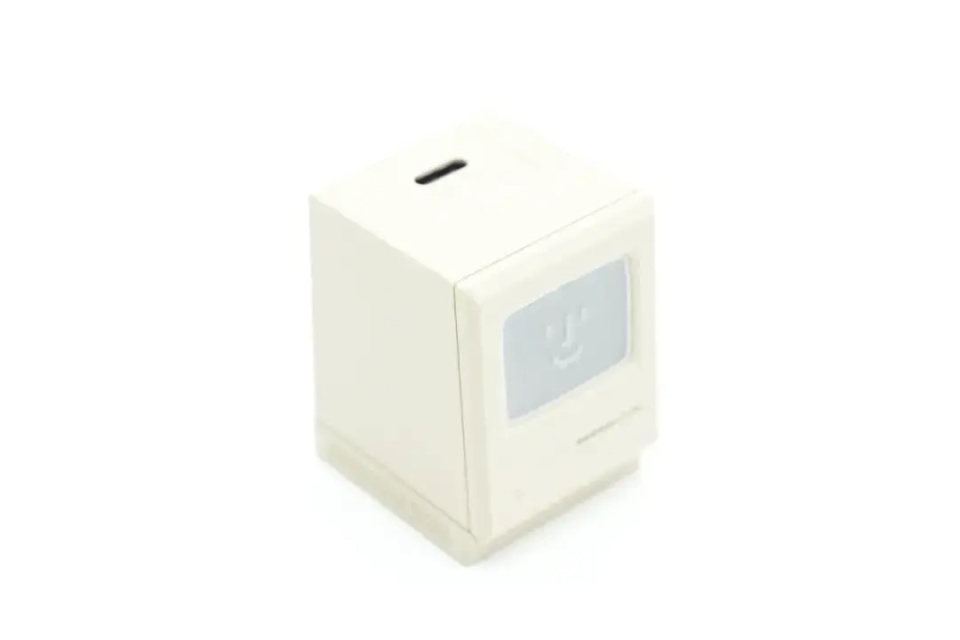

闪极推出了一款Retro 20W氮化镓充电器,这款充电器取消了35W充电器的四色输出功率指示功能,取而代之的是四种配色。配合复古的外观设计,妥妥的怀旧风格。

内置协议芯片

SOUTHCHIP南芯科技SC2151A

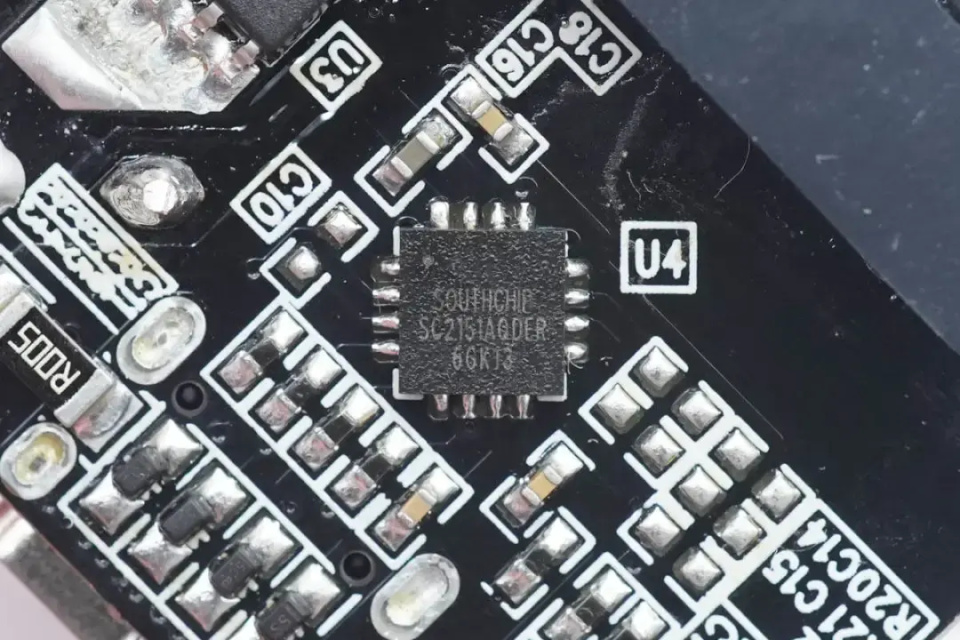

快充协议芯片同样来自南芯科技,型号为SC2151A。该芯片采用16-pin QFN 4*4mm封装,是一颗支持PD和DP/DM快充协议的控制器,内部集成反馈环路,支持最新的Type-C和PD3.0标准,同时还支持使用DP/DM接口的专有快充协议,适用于各类适配器应用。

相关阅读:

1、拆解报告:闪极Retro 20W氮化镓充电器

闪极20W USB PD快充充电器

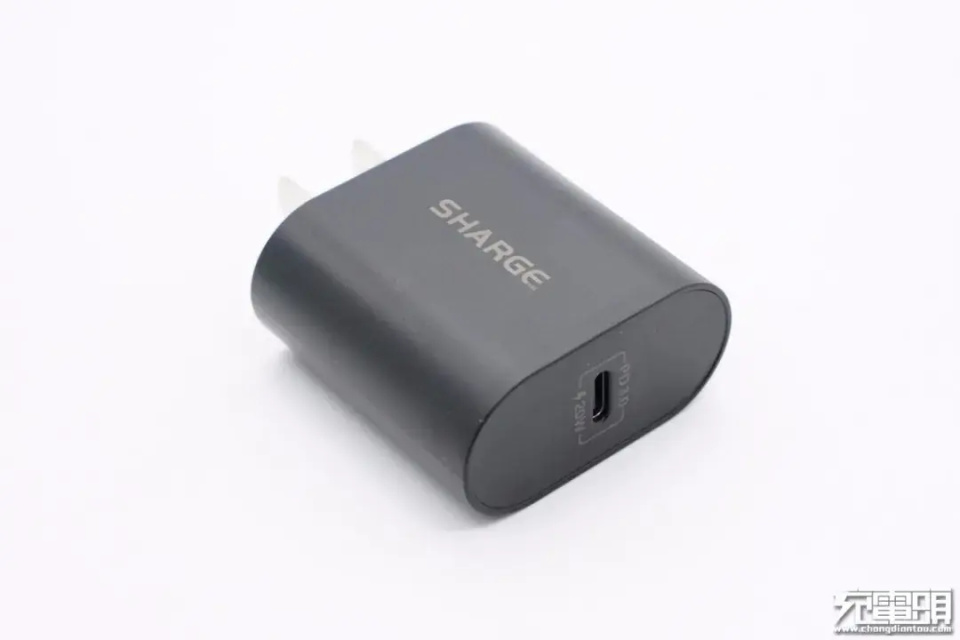

SHARGE闪极20W PD充电器采用PC阻燃材质外壳,采用圆边直面板造型设计,两侧是半圆弧面,增加用户使用手感,输入端配备固定式插脚,一改闪极特有的棱角硬朗ID风格。

内置协议芯片

INJOINIC英集芯IP2726

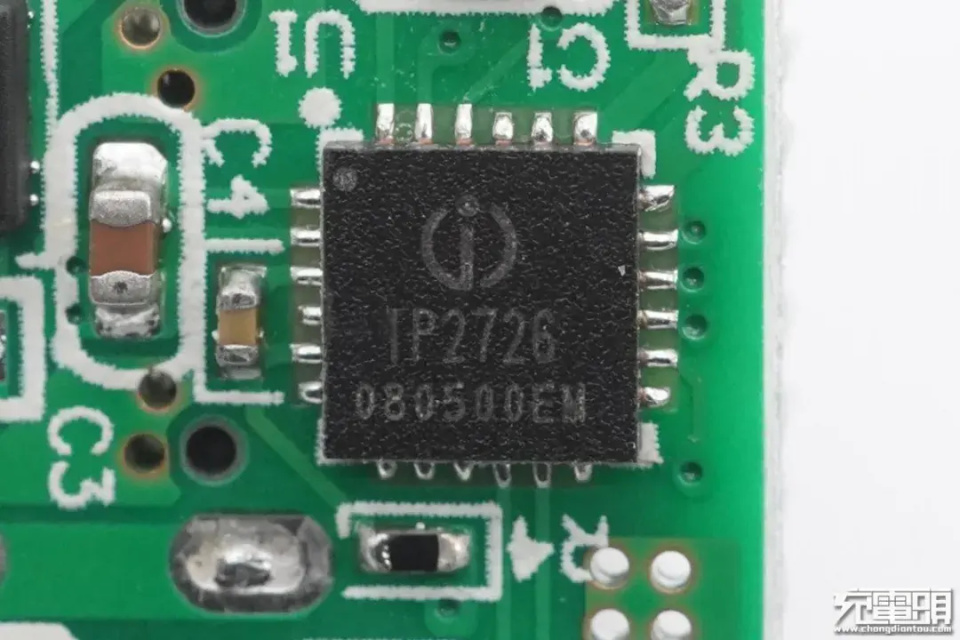

USB PD协议芯片采用英集芯IP2726。这是一颗集成多种协议、用于USB输出端口的快充IC,支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。

相关阅读:

1、拆解报告:闪极20W USB PD快充充电器

35W功率段

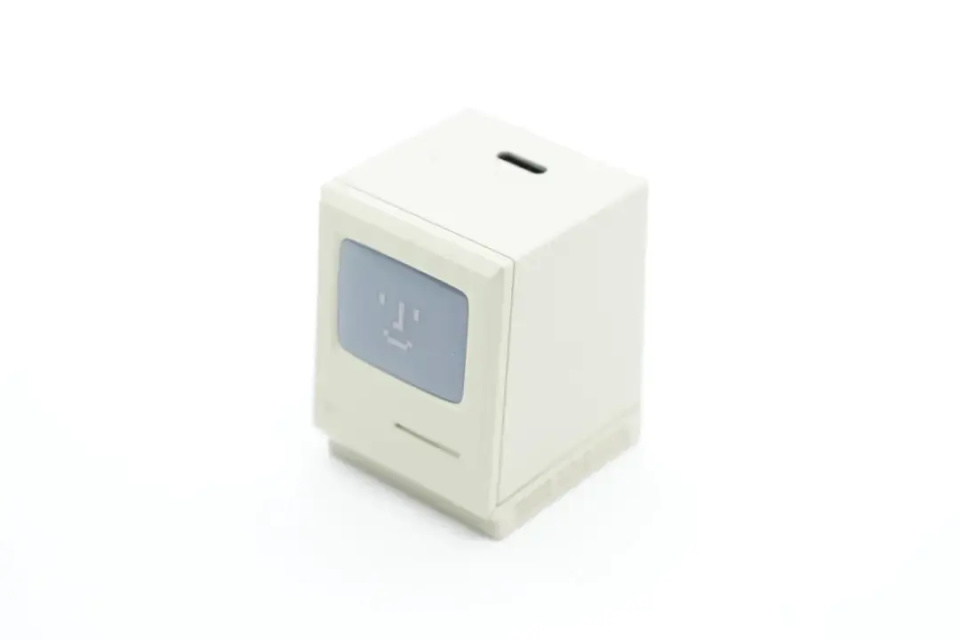

闪极Retro 35W氮化镓充电器(少数派定制版)


闪极35W氮化镓充电器采用了经典的麦金塔台式电脑设计,展示早期科技产品的魅力,充电器模拟CRT电脑显示器设计,通过不同的颜色展示充电器的输出状态。这款35W充电器支持20V输出,可为笔记本电脑充电,并支持33W PPS快充,对于安卓和苹果手机的充电兼容性都很好。

内置协议芯片

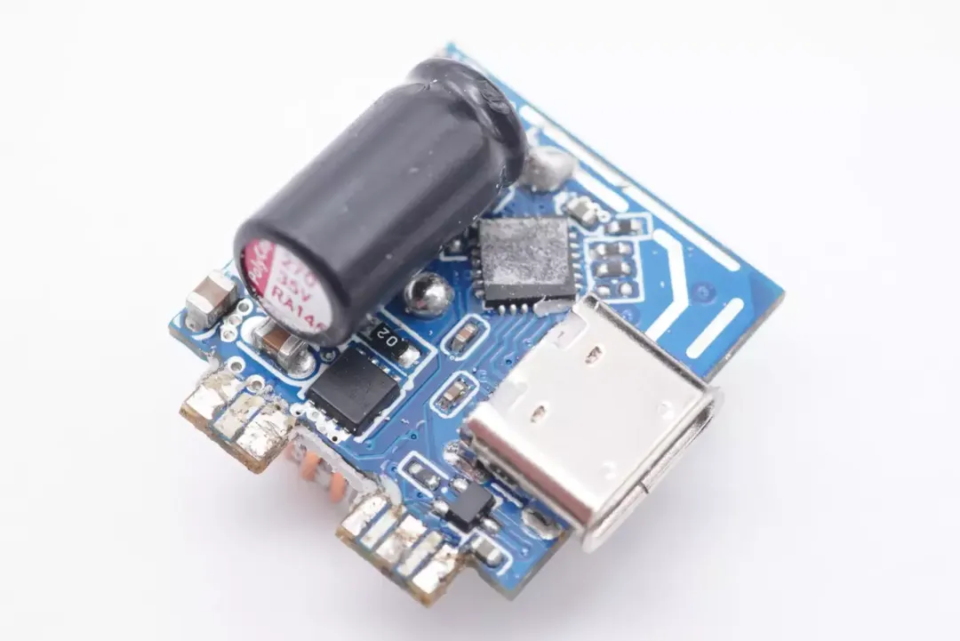

iSmartWare智融科技SW2303


协议芯片采用智融科技SW2303,这是一款高集成的多协议快充解决方案,支持USB-C和USB-A口应用,支持PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议,支持光耦反馈和 FB 反馈两种工作模式。

相关阅读:

1、拆解报告:SHARGE闪极Retro 35W氮化镓充电器(少数派定制版)

闪极Retro 35W氮化镓充电器

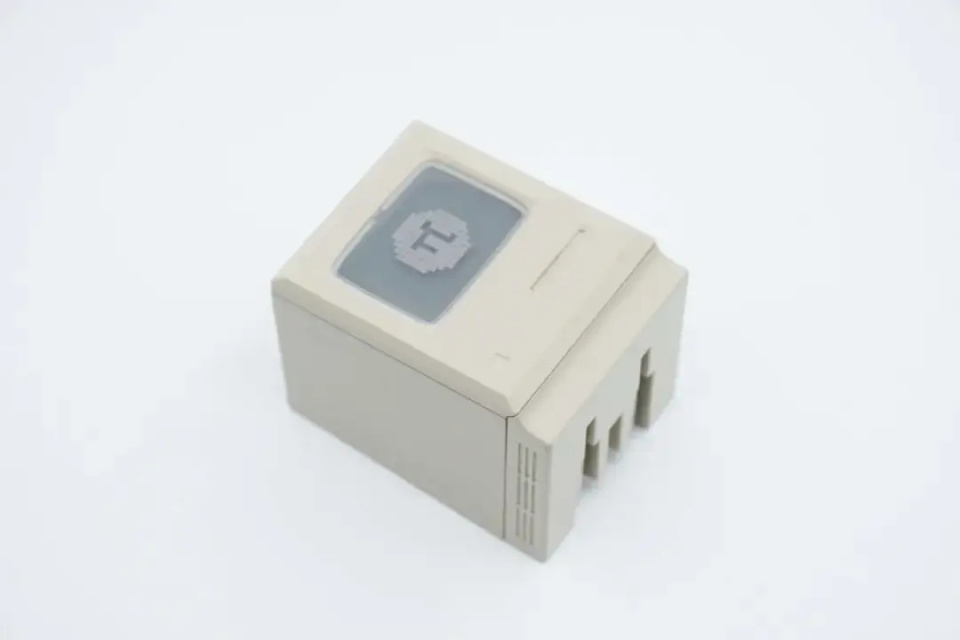

闪极35W氮化镓充电器采用了经典的麦金塔设计,向人们传达早期科技产品的魅力,充电器采用模拟电脑显示屏设计,通过不同颜色展示充电器的输出状态。充电器输出支持20V输出,能够兼容笔记本电脑充电,同时支持33W PPS输出,对于安卓和苹果手机的充电兼容性都很好。

内置协议芯片

iSmartWare智融科技SW2303

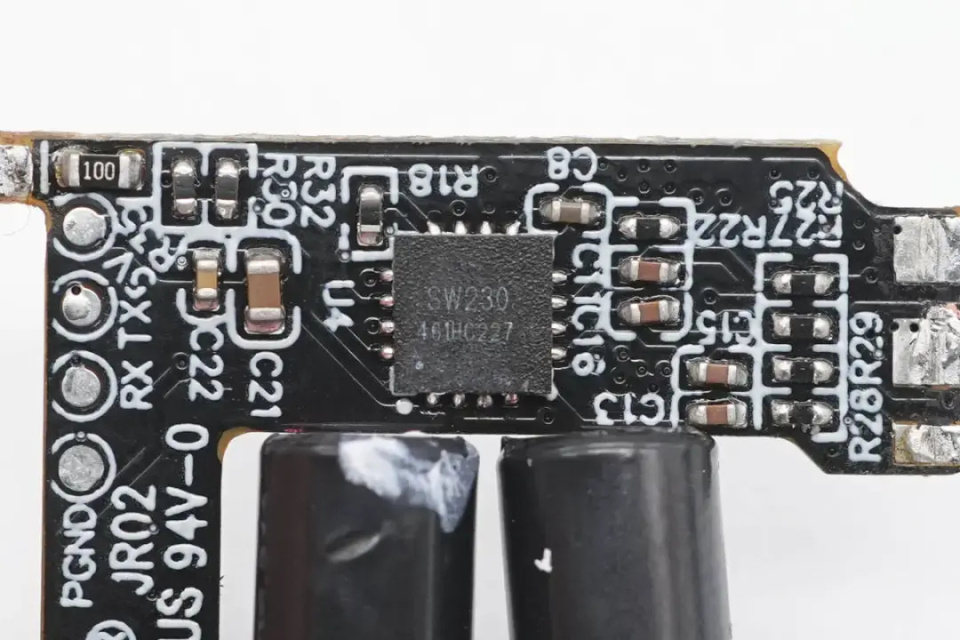

协议芯片采用智融SW2303,这是一款高集成度USB Type-C/Type-A接口快充协议芯片,支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议;支持光耦反馈和FB反馈两种工作模式;支持4KV ESD HBM。

相关阅读:

1、拆解报告:闪极Retro 35W氮化镓充电器

65W功率段

闪极65W 1A1C氮化镓充电器

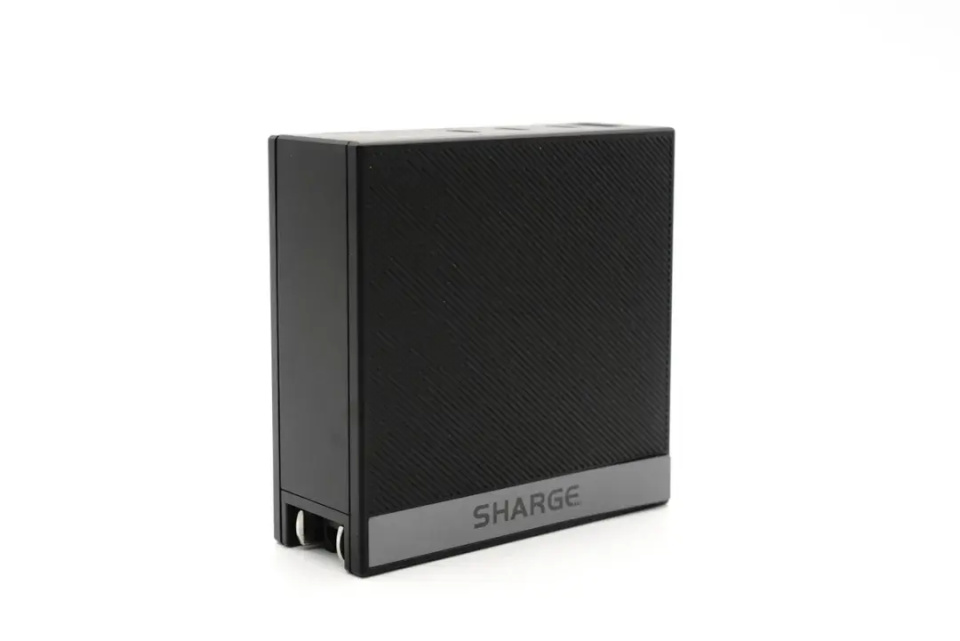

闪极这款65W氮化镓充电器延续延续尖锐棱角风格设计,正背面设有斜纹槽以及贴有一块银灰铝合金装饰牌,整体的颜值、使用手感都不错。

内置协议芯片

Weltrend伟诠WT6636F

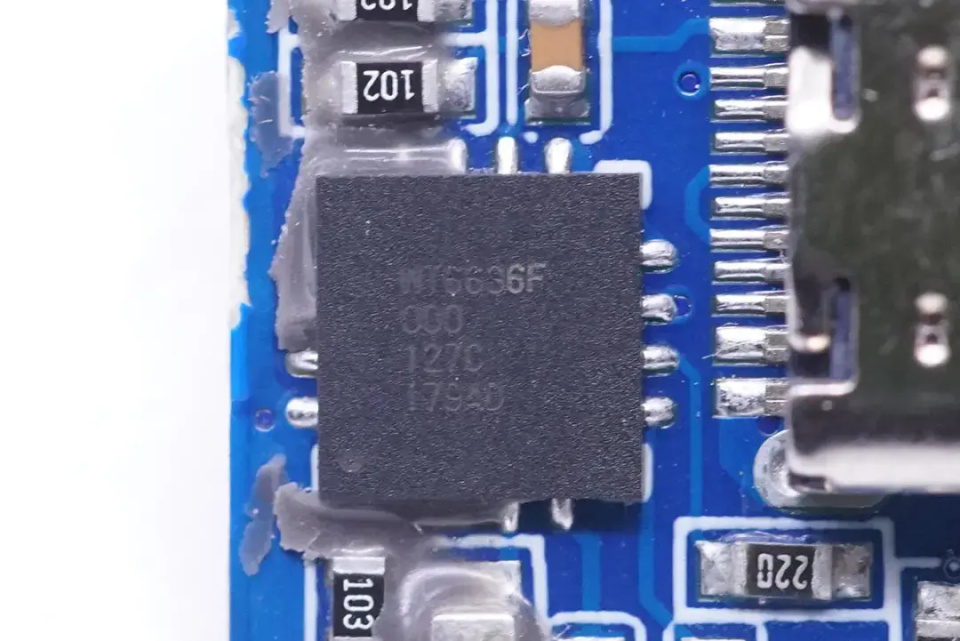

其中一颗协议芯片采用伟诠WT6636F,芯片通过了USB-IF协会USB PD3.0(PPS)认证,TID号:1080018。另外通过了高通QC4+认证,认证号QC20200316138。

丝印Q61S芯片

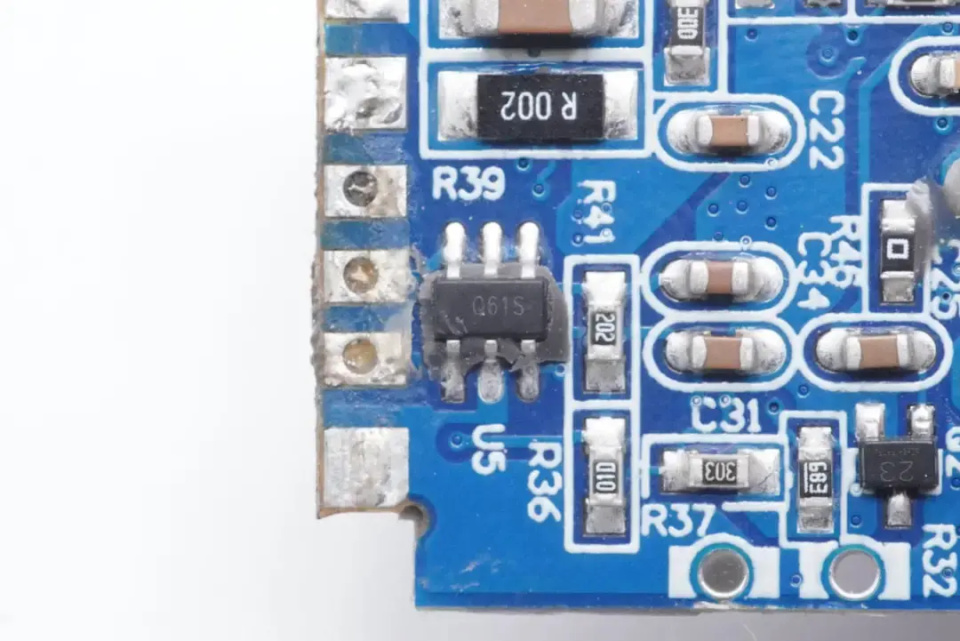

另一颗协议芯片丝印Q61S,型号未知。

相关阅读:

1、拆解报告:闪极65W 1A1C氮化镓充电器

67W功率段

闪极67W三USB-C口氮化镓麦金塔充电器

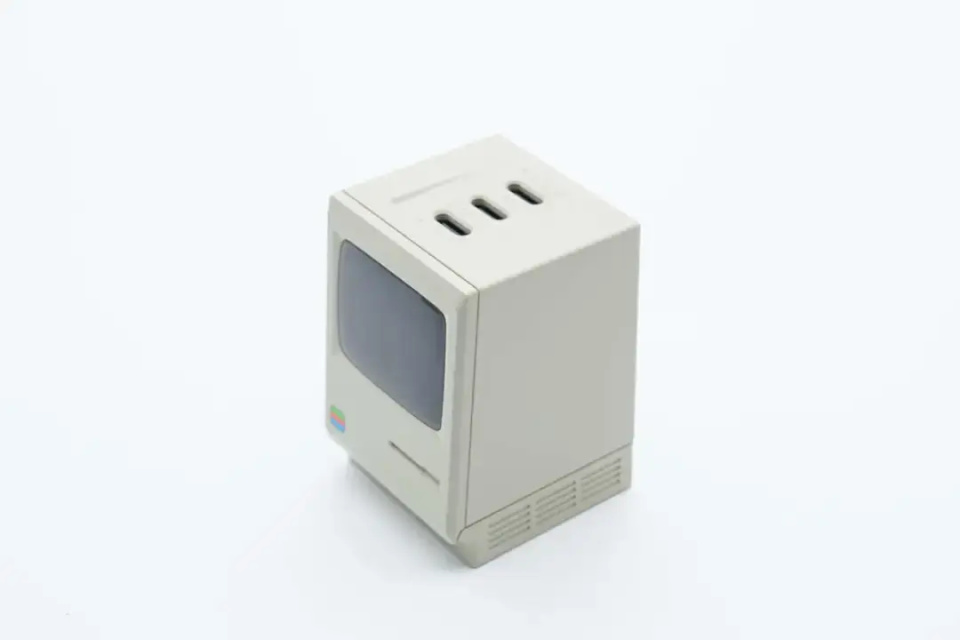

闪极推出了一款67W的麦金塔造型充电器。这款充电器具备三个USB-C接口,任意接口均支持67W输出功率,支持功率盲插和功率自动分配。充电器正面设计了一块LED矩阵屏幕,绿色显示效果十分复古。

iSmartWare智融科技SW3556


这款充电器降压输出采用智融SW3556,这款芯片支持双USB-C接口降压控制,内部集成多种快充协议,支持7A大电流输出,并支持双口功率盲插和独立限流。SW3556支持驱动低压氮化镓开关管,可进一步提升降压电路效率,减小充电器的体积与散热要求。

相关阅读:

1、拆解报告:闪极67W三USB-C口氮化镓麦金塔充电器

90W功率段

闪极90W 2C1A氮化镓快充充电器

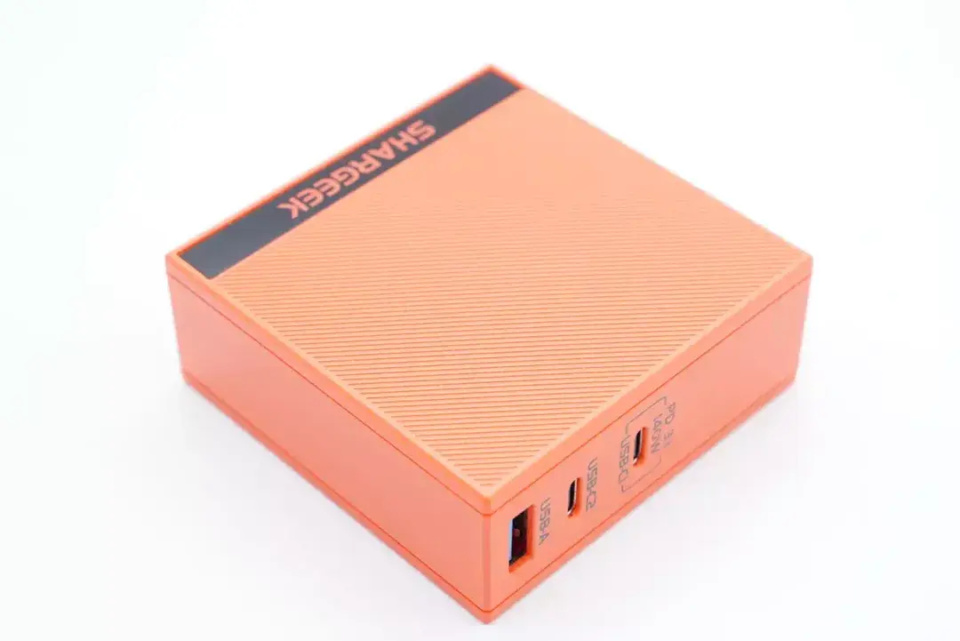

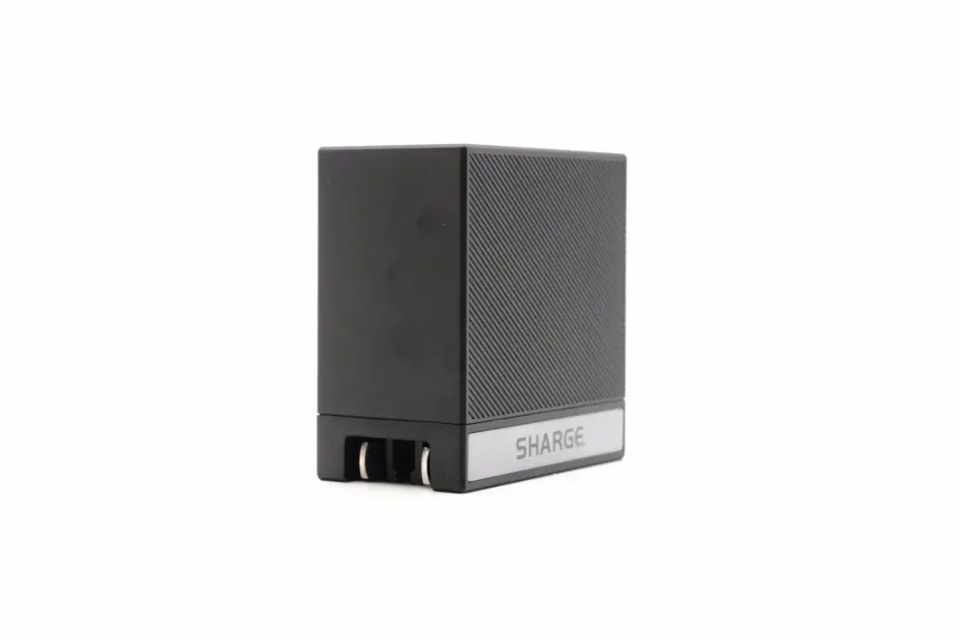

闪极90W氮化镓充电器延续“尖锐”系列外观ID设计,方块机身加尖锐棱角,特征鲜明。充电器支持QC、AFC、FCP、SCP、PE2.0、PD3、PPS等多个主流快充协议,双C口均支持90W大功率快充,且支持盲插使用,另外支持60W+30W充电策略,满足笔电手机同时快充需求。

内置协议芯片

iSmartWare智融科技SW3516S

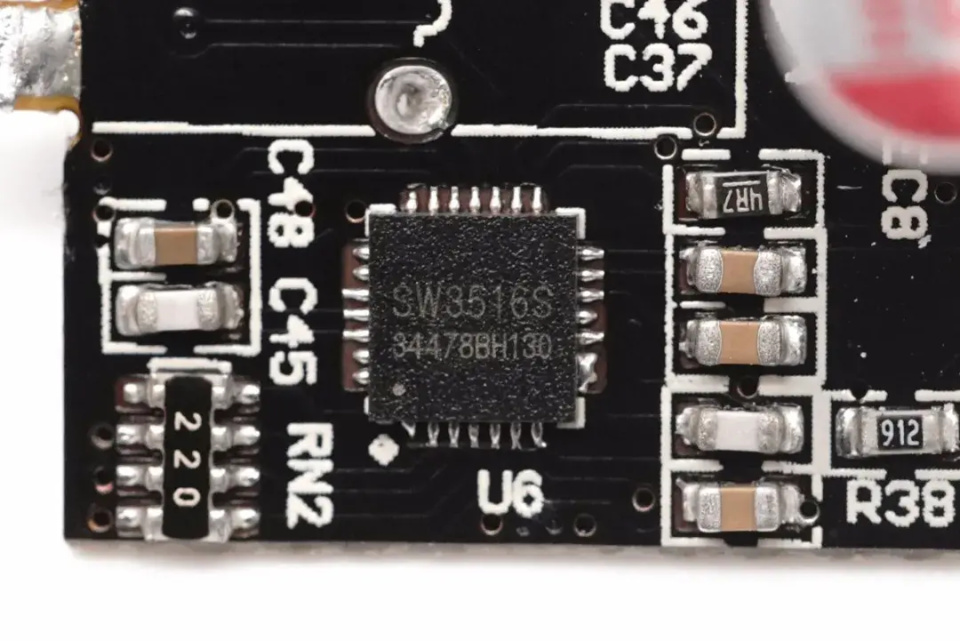

智融SW3516S是一款高集成度的支持PD协议的Type-C口充电芯片,通过PD3.0认证,TID号:1583。其集成了高效率同步降压变换器,CC/CV模式,PD以及Type-C协议控制器。

iSmartWare智融科技SW3518S

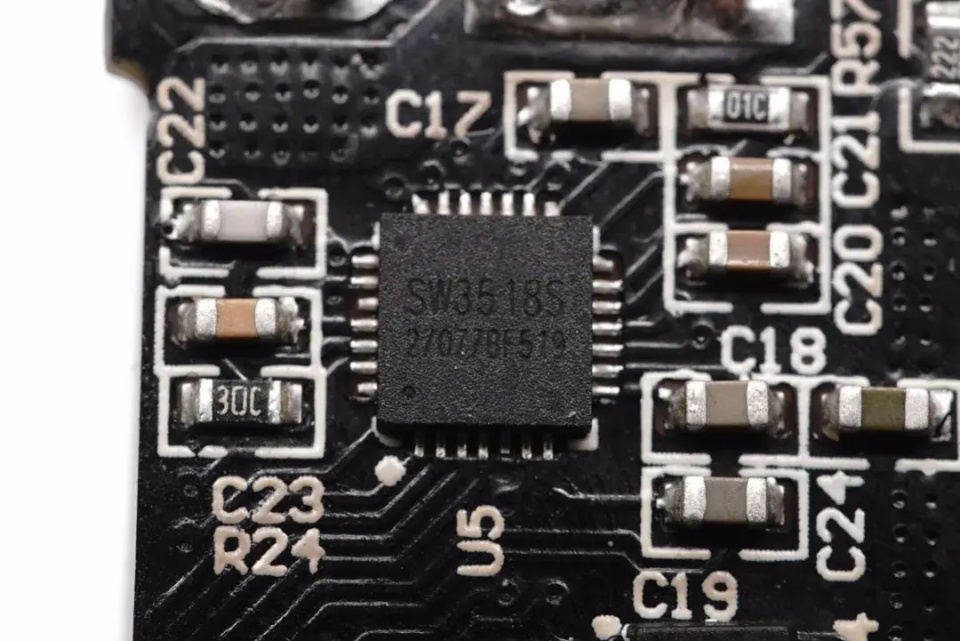

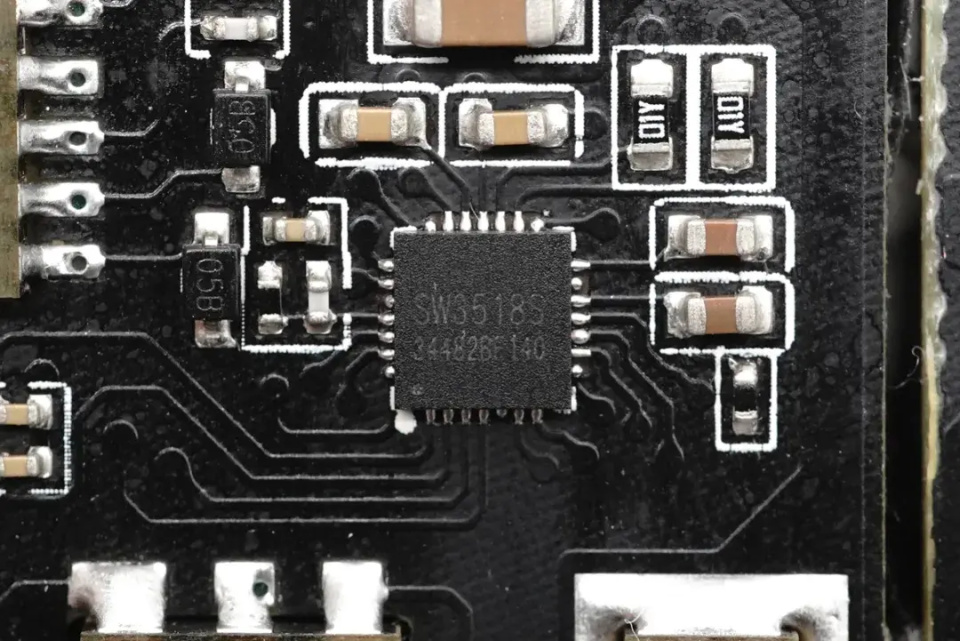

USB-C2口和USB-A口二次降压电路设在主板背面,且主控芯片采用智融SW3518S。这是一款高集成度的多快充协议双口充电芯片,并已经通过了VOOC认证。

相关阅读:

1、拆解报告:闪极90W 2C1A氮化镓快充充电器

100W功率段

闪极迷你100W氮化镓充电器


闪极这款充电器采用长条形外观设计,配有折叠插头,体积小巧,便于携带和收纳。外壳为双色设计,并印有产品型号,辨识度非常高。充电器为单USB-C接口,支持100W输出功率,并具备PPS快充,满足笔记本电脑充电和安卓手机大功率快充需求。

内置协议芯片

iSmartWare智融科技SW2303

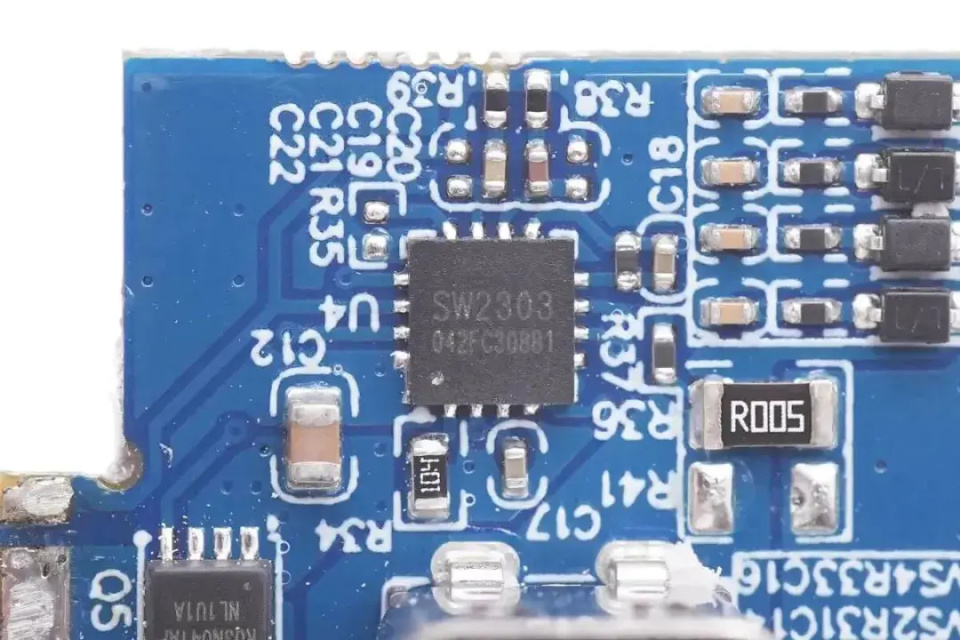

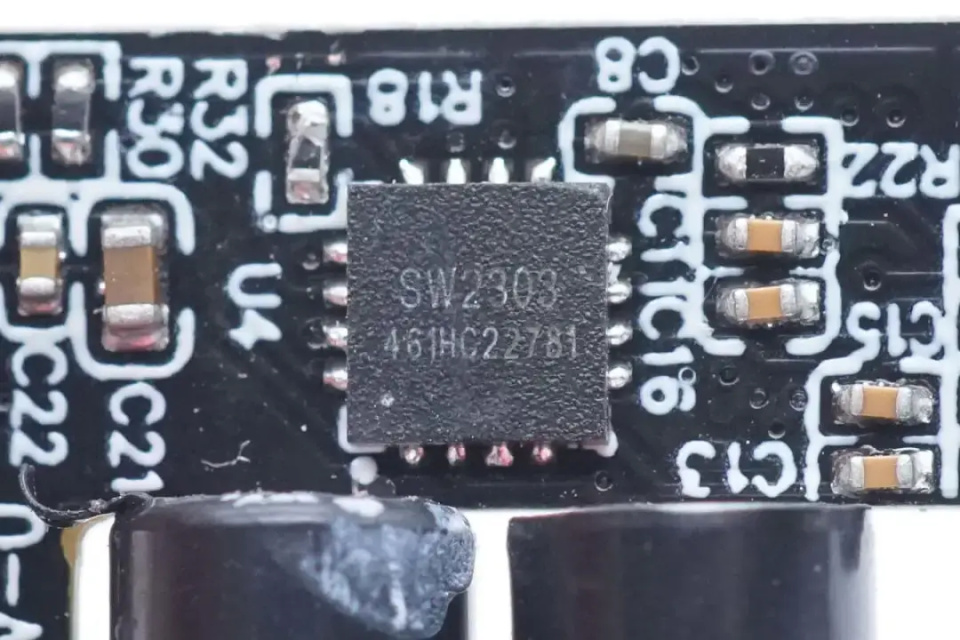

这款充电器内置的协议芯片为智融SW2303,这是一款高集成度的 Type-C 口/Type-A 口快充协议芯片,支持 PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议,支持光耦反馈和 FB 反馈两种工作模式。

相关阅读:

1、拆解报告:闪极迷你100W氮化镓充电器

闪极100W 3C1A氮化镓充电器

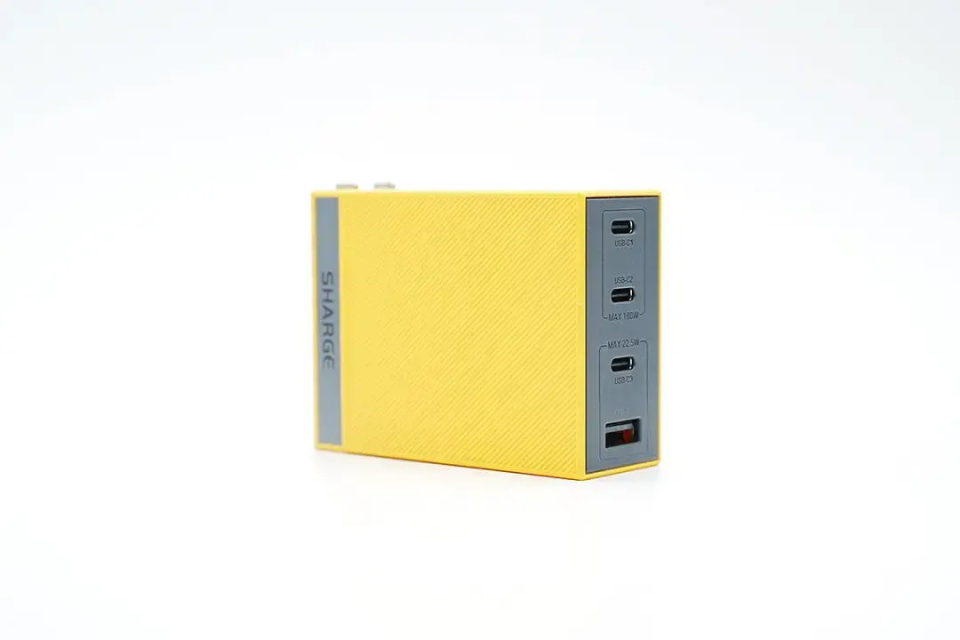

闪极这款3C1A氮化镓充电器支持100W输出功率,充电器采用折叠插脚,便于携带。外壳采用黄色配色,配合棱角分明的独特设计,辨识度高。其中USB-C1和C2接口均支持100W输出,满足笔记本充电需求。多个接口同时输出支持功率自动分配,使用更加灵活。

内置协议芯片

iSmartWare智融科技SW3516P

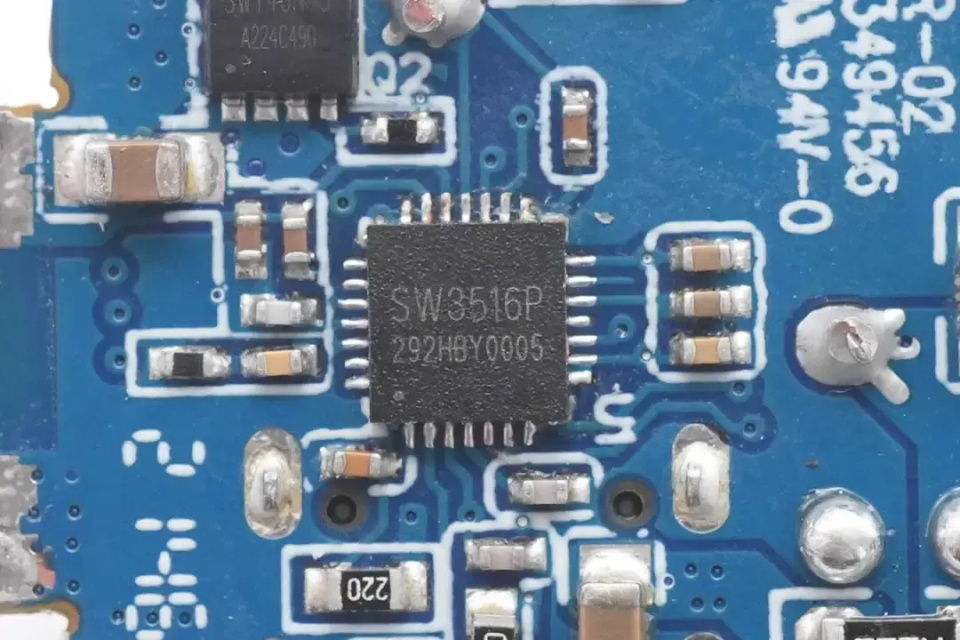

内置的协议芯片均采用智融SW3516P,用于进行降压控制和协议识别。智融SW3516P是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流,参数和规格均与智融SW3516H相同。

相关阅读:

1、拆解报告:闪极100W 3C1A氮化镓充电器

100W功率段

闪极100W 3C1A氮化镓快充充电器


闪极100W氮化镓快充充电器配备有3C1A四个接口,两个C口支持100W快充,性能完全一样,支持功率盲插,另外1A1C接口都支持30W快充输出。

内置协议芯片

iSmartWare智融科技SW3516H

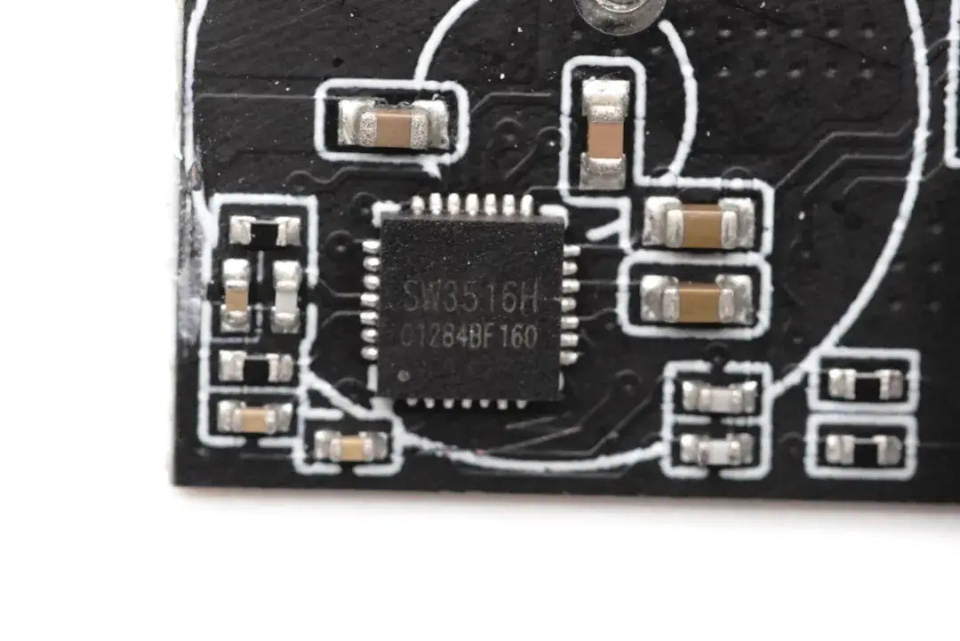

USB-C1降压电路主控芯片均采用的是智融SW3516H,用于降压控制和协议识别。

iSmartWare智融科技SW3518S


另外1A1C接口二次降压电路主控芯片采用智融SW3518S,这是一款高集成度的多快充协议双口充电芯片,并已经通过了VOOC认证。

相关阅读:

1、拆解报告:SHARGE闪极100W 3C1A氮化镓快充充电器

140W功率段

闪极140W 2C1A PD3.1氮化镓充电器


这款充电器配备2A1C三个USB接口,其中C1口便支持USB PD3.1快充标准,具备28V5A电压档位,搭配苹果的USB-C to MagSafe3线,亦可实现新款MacBook Pro 16 140W快充。另外1A1C接口分别支持100W和30W快充,产品整体性能十分强悍。

内置协议芯片


这款产品内置的协议芯片丝印均被打磨,无法辨认型号。

相关阅读:

1、拆解报告:闪极140W 2C1A PD3.1氮化镓充电器

充电头网总结

充电头网通过整理文中数据了解到,闪极充电器的协议芯片中占比最高的厂商为智融,占比可达65%,而除了未知芯片外,南芯科技、英集芯以及伟诠的占比均为7%。而在协议芯片实际应用次数方面,实际应用最多的芯片为智融SW2303,有着3次应用,其次便是智融SW3518S,有着两次应用。从文中数据来看,闪极更青睐智融的协议芯片。
