传统的木制象棋，是怎么批量刻出的棋子？

中科院物理所

2024-08-23 12:04发布于北京中科院物理所官方账号

最近在捞久远的回忆（选题），发现小可爱 я 的留言——

🤔 我小时候知道楚河汉界，就是来自象棋的棋盘~家里现在还有一副老款式象棋，棋子吃棋子的时候，敲击起来相当干脆和清脆！

而且还从中学了很多的成语，丢卒保车、弃车保帅、王不见王（怎么这仨连在一起，有种节节退败的味道...），还有什么车前卒、过河兵、马后炮。就是有些疑惑，为什么都说「将相和」，这里的「将」却是和「象」一波的。那，今天就来看我们中国传统文化的瑰宝，中国象棋的制作吧~

圆柱木段

象棋的制作显而易见，就是在小圆盘上弄出字样。原料一般是木材，一开始都是方的木段。先把方的木段送入机器，木头的横截面就由囗变成了〇。

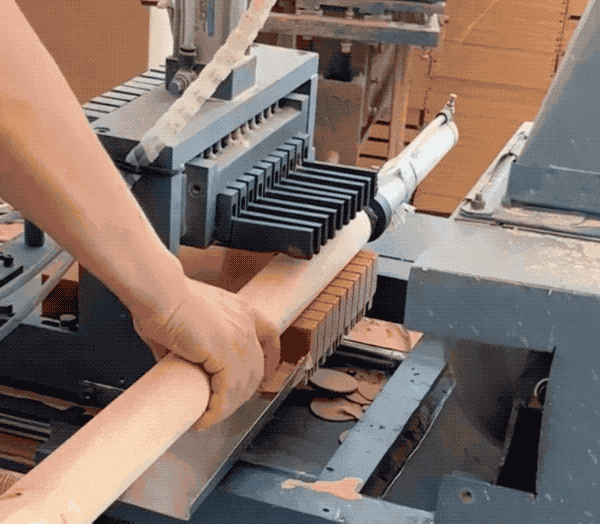

接着，把圆木头锯成一个个小圆饼。

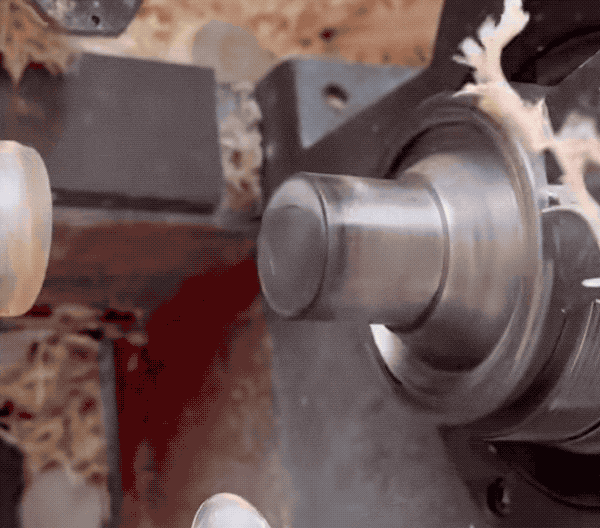

我们用的象棋不是呆板的小圆柱，而是有一点弧度的，还得上车刀，给它增加点侧边弧度~

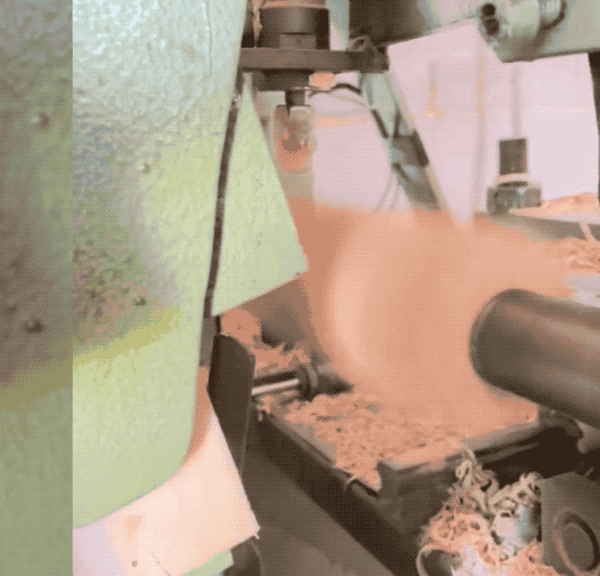

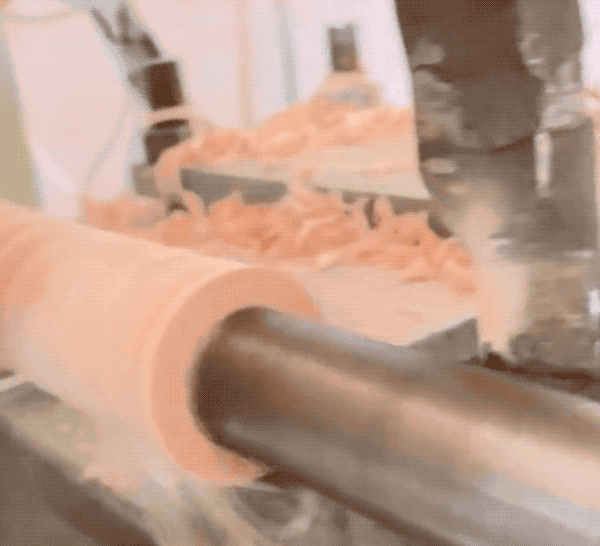

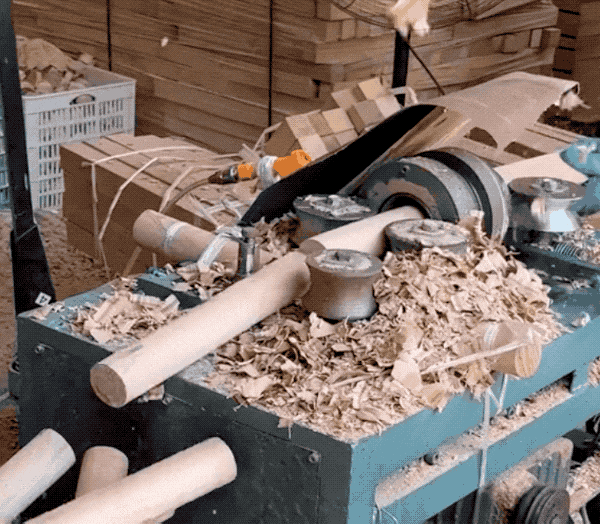

上面是先做出小圆盘，再削出弧度，而下面这台机器则是直接把木段削出弧度来，再做小圆饼。先把木头车成圆柱体，木头是自转的，刀是横着走的，机械里「车」的工艺。

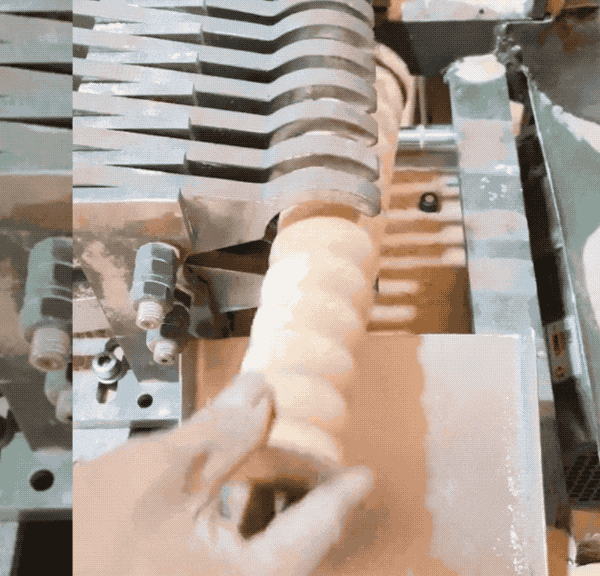

然后底下换个一排的车刀...在圆柱表面车出波浪形状。

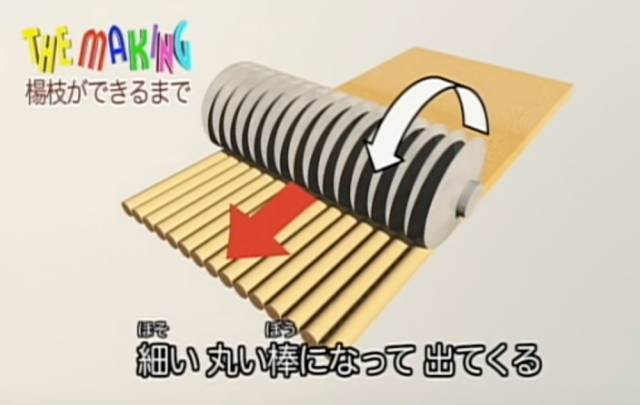

看到上面这个凹槽滚齿刀了么，有没有一点眼熟？牙签制作也有见过类似的操作，不过刀片不一样，且 x 轴、y 轴、z 轴上的受力方式都变换了下。

上下两个带凹槽的滚齿就把木片削成圆木棍了。这是静态图，别盯着看了。

再一切开，出来的直接就是带弧度的小圆饼了。

当然也有更加细致（可能因为木料更贵）的操作，是直接把小方块车成弧形小圆饼。

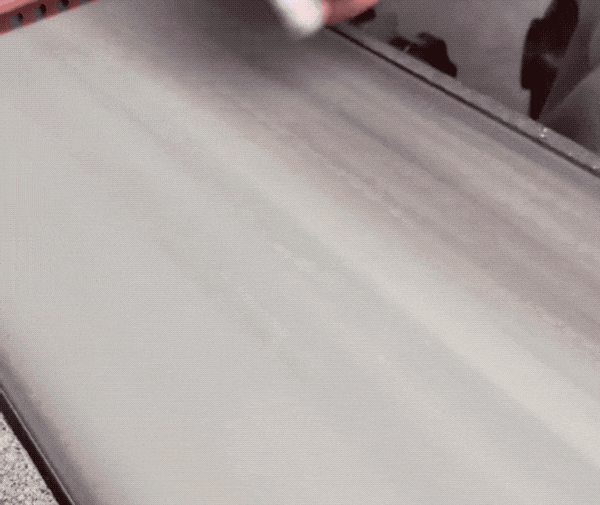

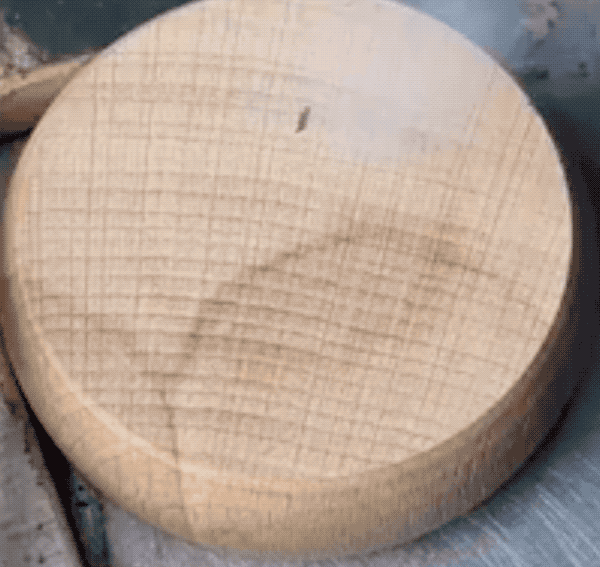

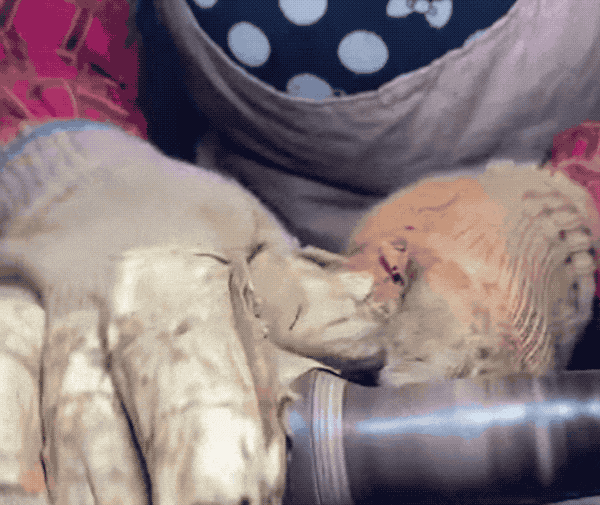

用砂纸打磨一下边边，搞定~

平面上色

接着就要给象棋弄上彰显身份的字样了。先来个简单（便宜）的平面象棋上色。先给依次排排坐。

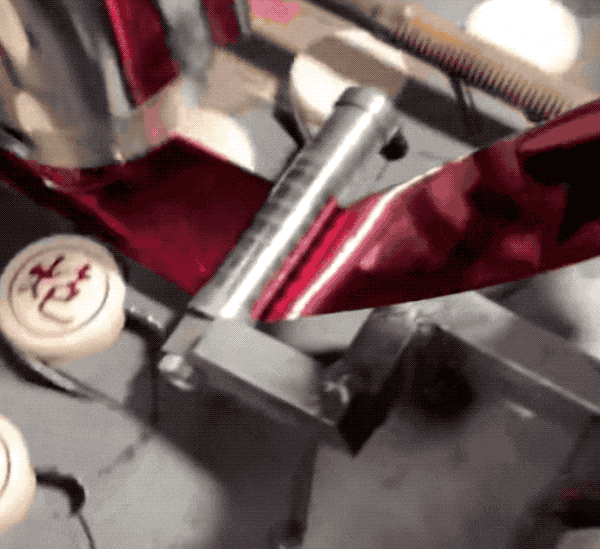

然后通过加热，一压一个，将油墨转移到木头上。二营长，你要的意大利炮没有，中国炮应有尽有。

雕刻形状

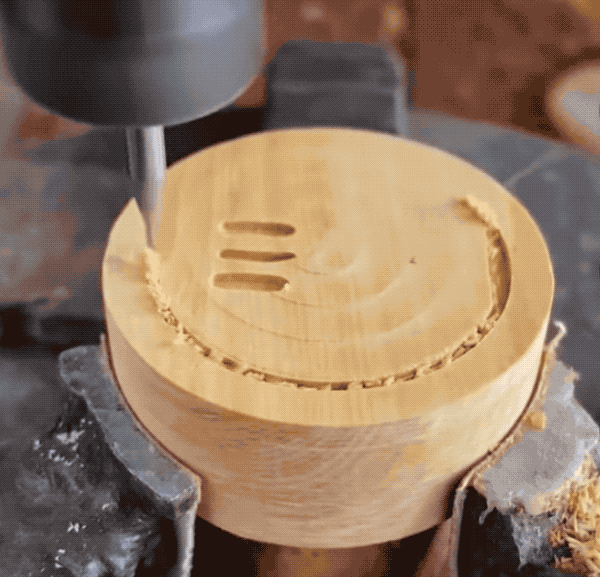

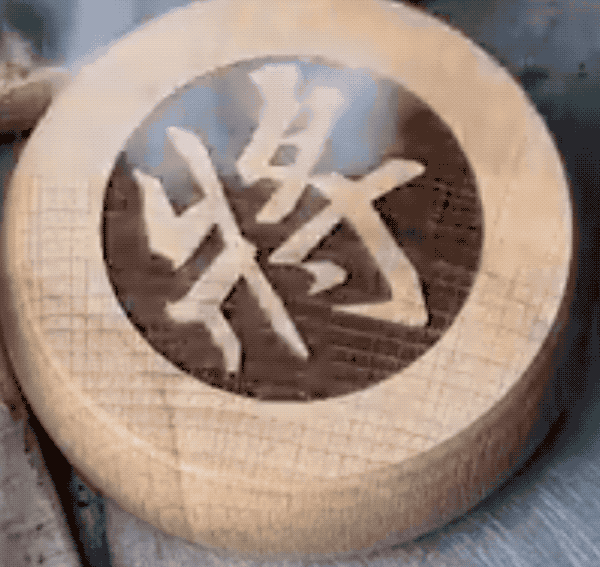

上面那种油墨用久了会褪色，但是用了立体雕刻，那就永远保持造型。先上来的是我们机械领域常见的 CNC 数控雕刻。顷刻之间，就出现了「帅」字。

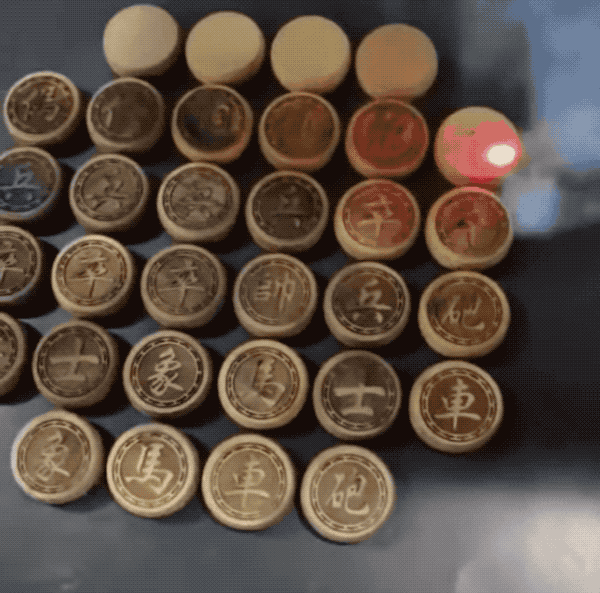

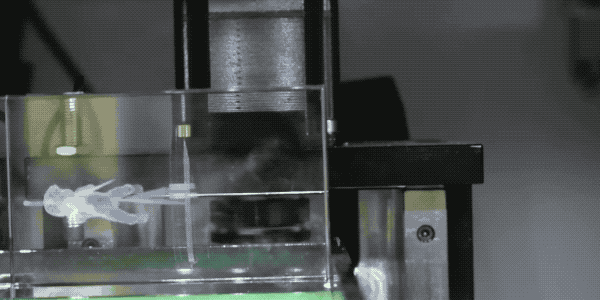

而更为炫目的，则是激光雕刻。灰飞烟灭，将军立现。

而这一圈花纹整的，跟刻魔法阵似的...

上面的激光虽然强大，但过于低调。我们换个视频，欣赏一下这光点~

这里用的是绿光。忍不住我就唱了起来：触电般不可思议，像一个奇迹，划过我的生命里...

拉个远景，激光效果更佳。

上色

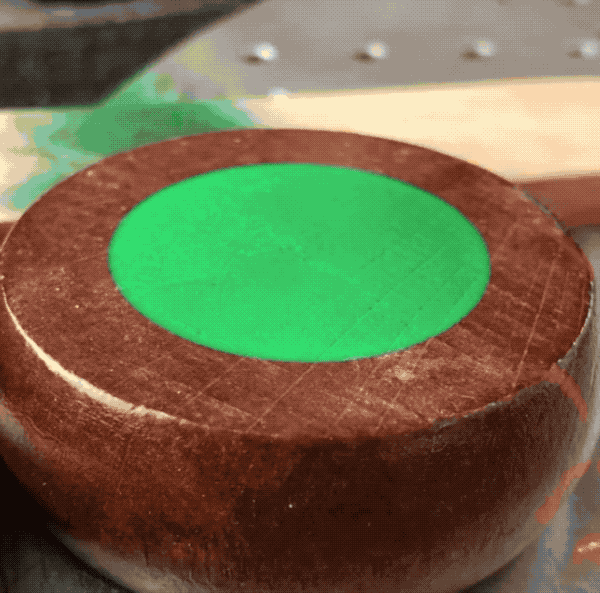

立体虽长久，但有颜色才亮眼。还是得棋子上凃个颜料。

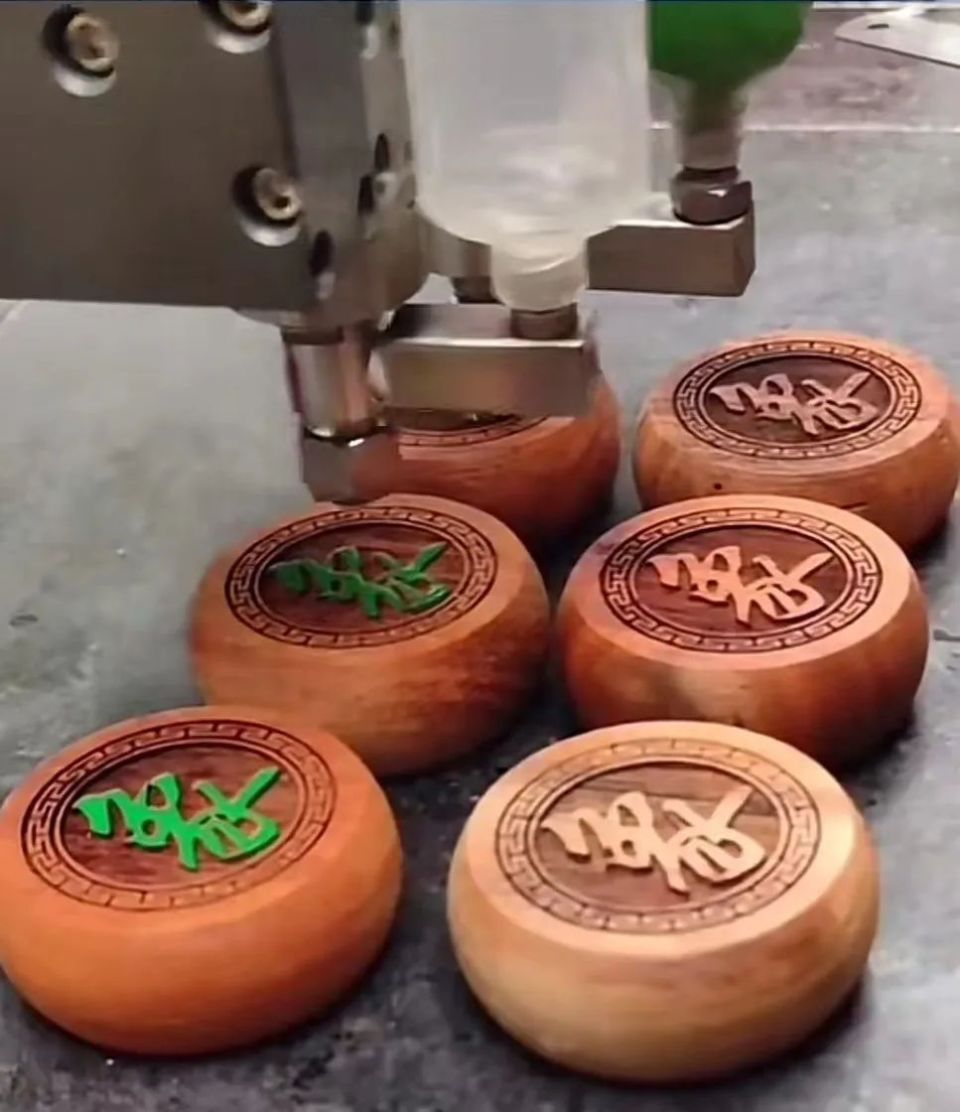

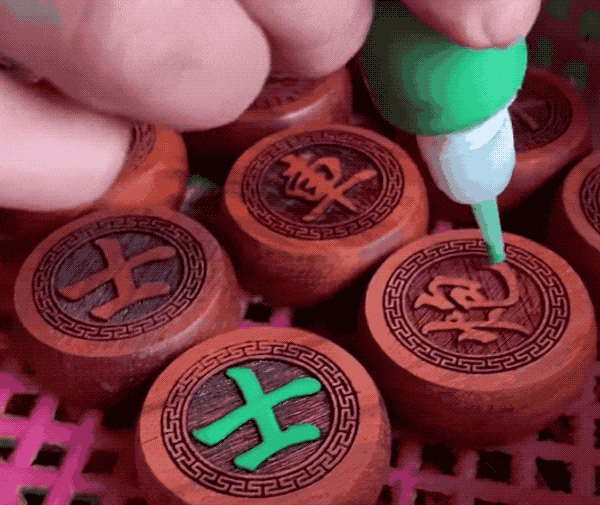

当然，自动点胶机也能完成这个任务。

也有的是直接在棋子上头贴颜色图层，通过雕刻掉颜料层，让字样显出来。🤔 不过感觉这种会让人有想抠掉的小想法。

抛光打磨

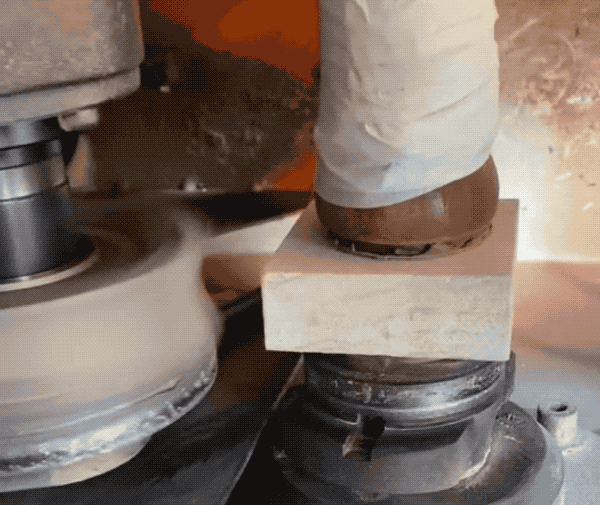

最后还要经过一系列的抛光打磨，给底部打个平。

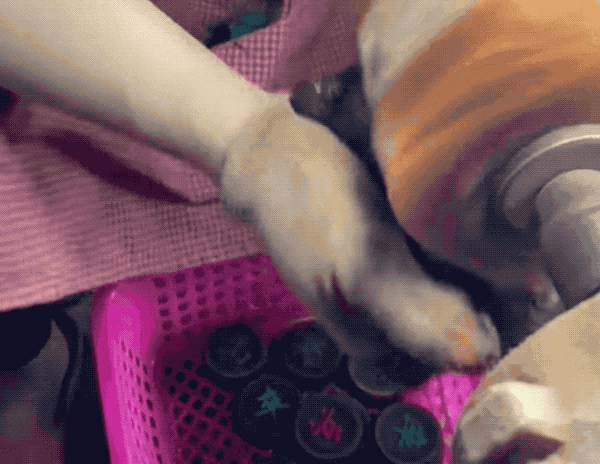

侧面抛个光。完工~

等等！Cast 还有话说...

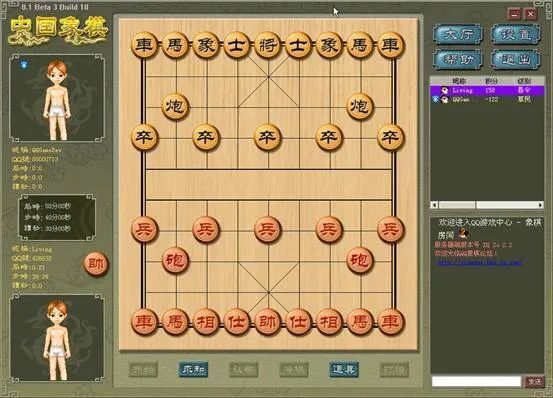

童年的许多时光，是在 QQ 游戏大厅里渡过的，谁还记得这个画面？

写象棋的时候，我还回忆了之前写过的好多棋牌类。🤔 单说制作上好奇的点，还是麻将的存在感比较强烈...
