Verizon是美国最大的本地电话公司，同时也是最大的无线通信公司，在美国、欧洲、亚洲等全球45个国家经营电信及无线业务。不过充电头网也拆解过Verizon几款充电器，并且每一款都设计的比较有辨识度。
本期拆解的便是Verizon一款45W快充充电器，这款快充采用扁平方块造型设计，与以往几款风格完全不同。充电器配置折叠插脚以及附带USB-C线，可方便用户携带和使用。下面就一起来看看这款充电器的设计做工。
Verizon 45W充电器开箱
包装盒正面印有产品名称、以及充电器套装外观等。
背面印有产品参数以及MFi认证标识等信息。

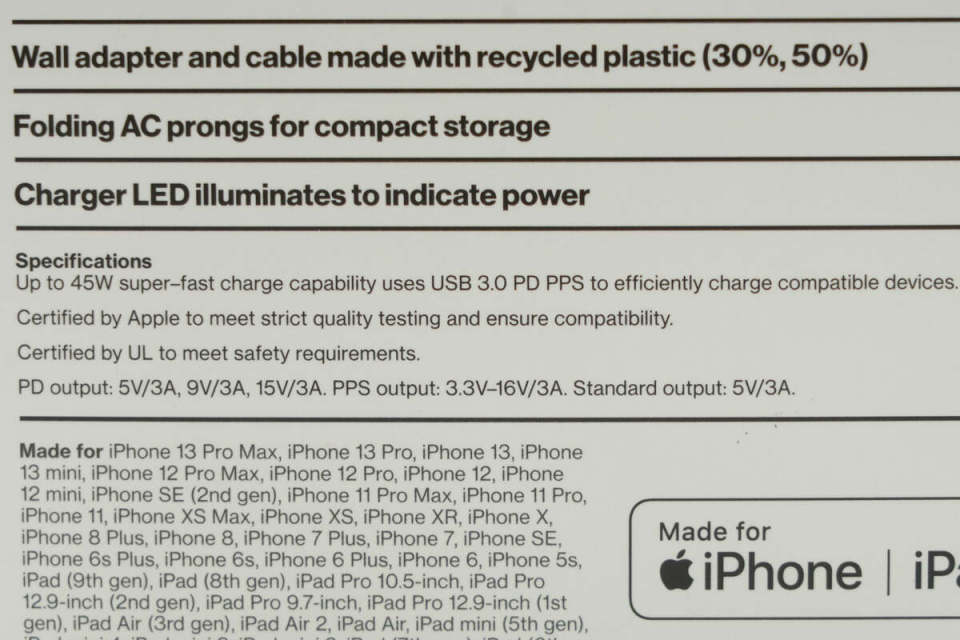

产品参数特写，下面到实物展示环节再介绍。

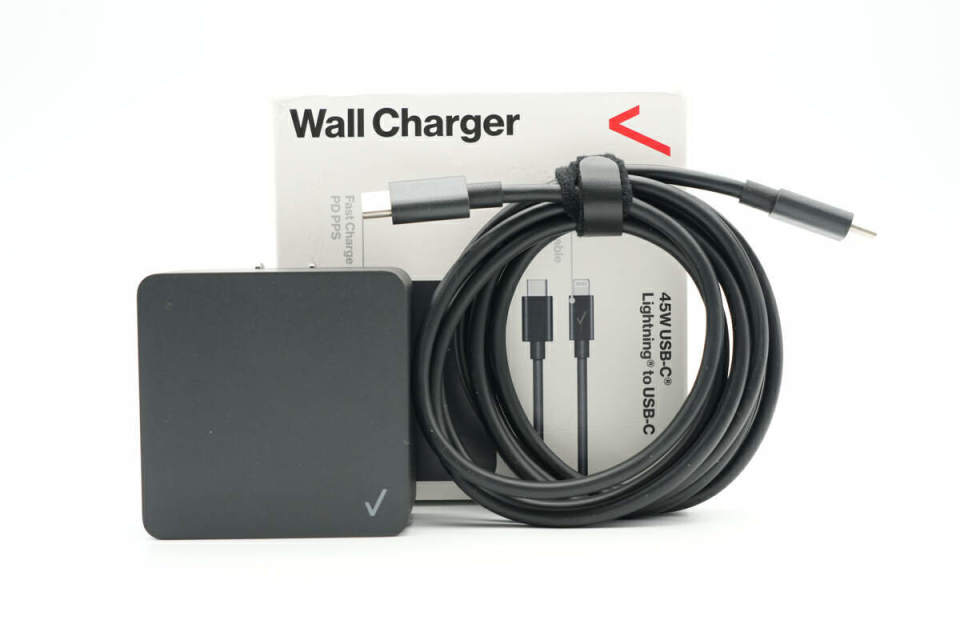

包装内含充电器以及USB-C数据线。

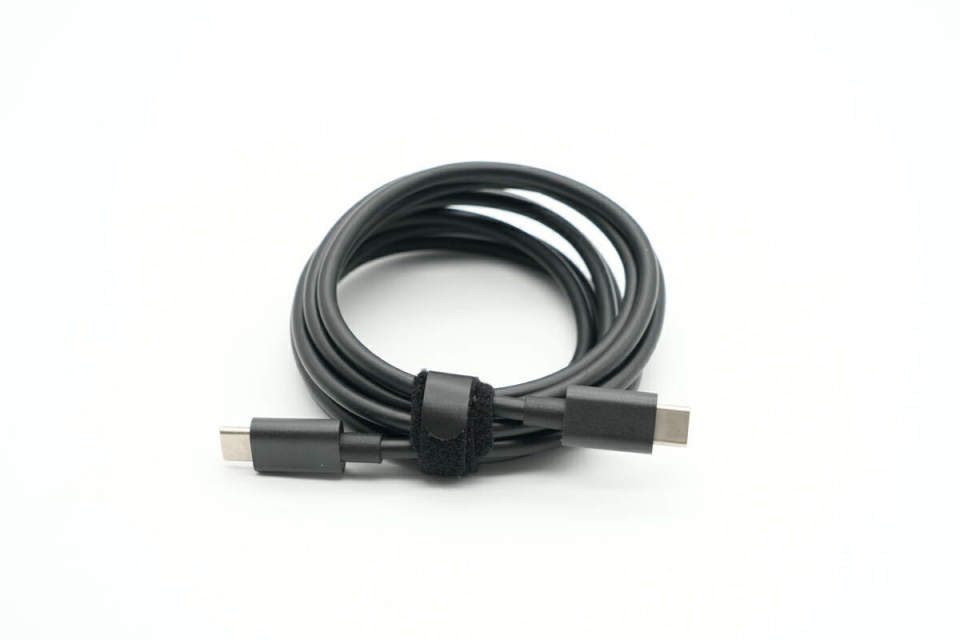

附带数据线为USB-C to USB-C线，常规黑色配色，不过线材长度很长。

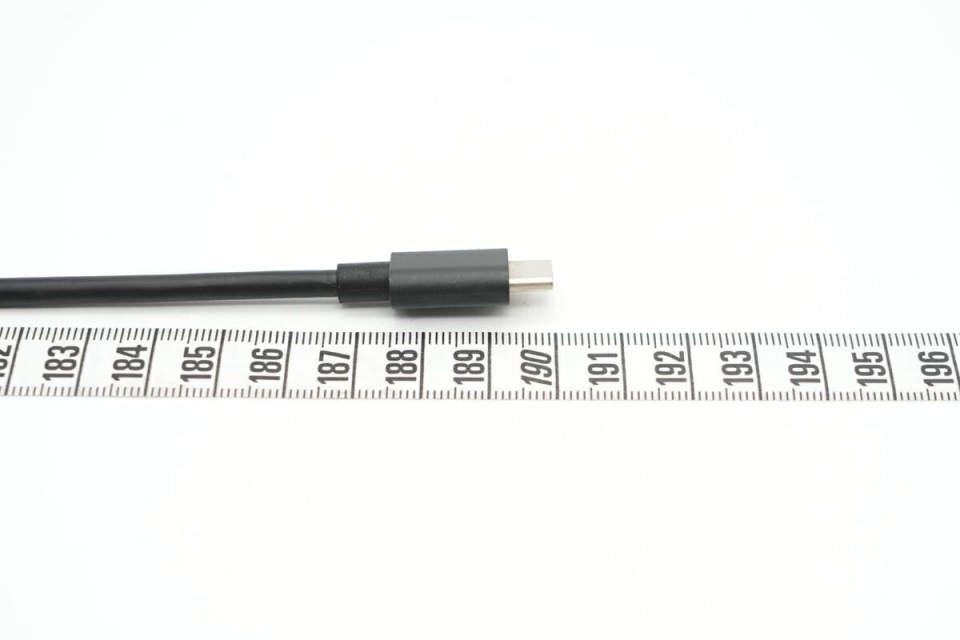

实测数据线长度约为1.9米。

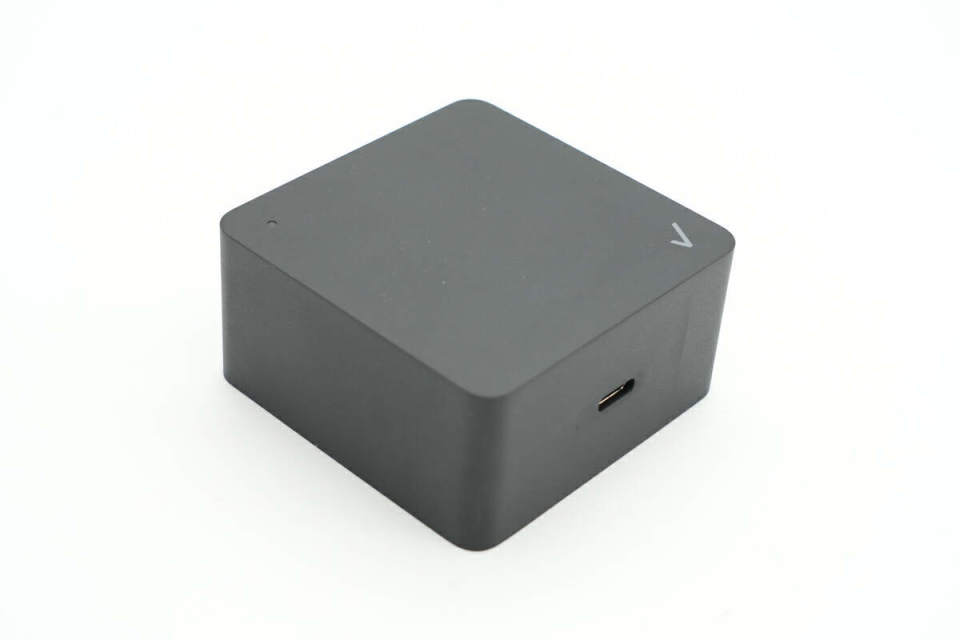

充电器为扁平方块造型，采用PC阻燃材质塑料外壳，机身表面哑光抗指纹，整体设计在黑色衬托下显得很简洁。

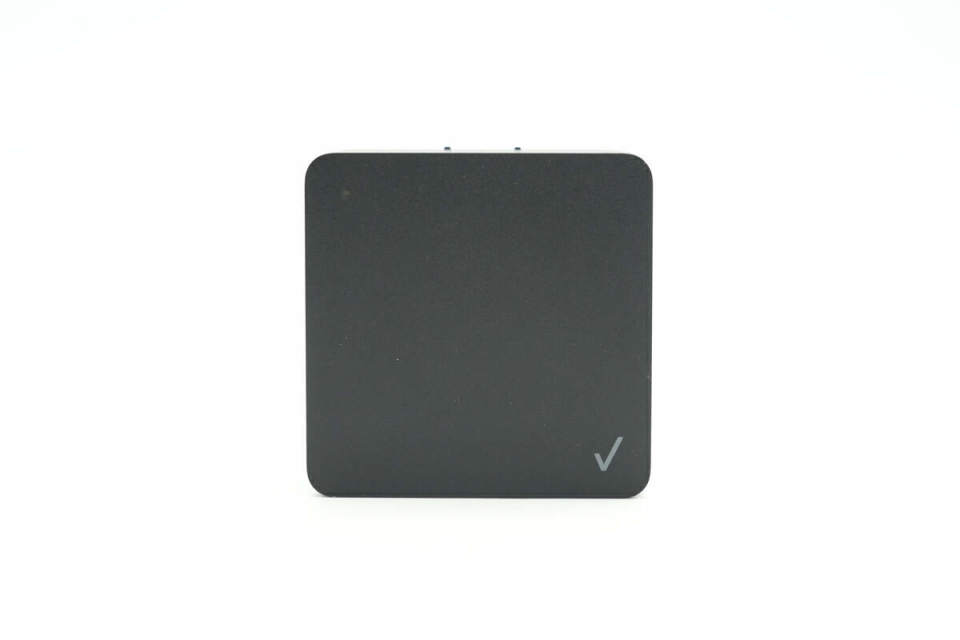

机身顶面右下角印有√标识。

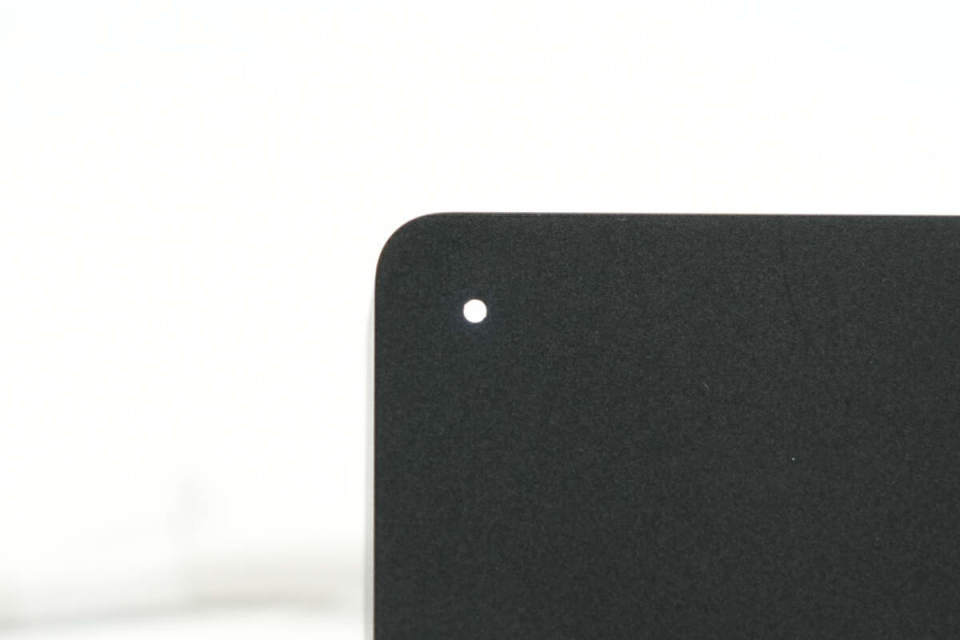

左上角设计有指示灯，通电状态下亮白光。

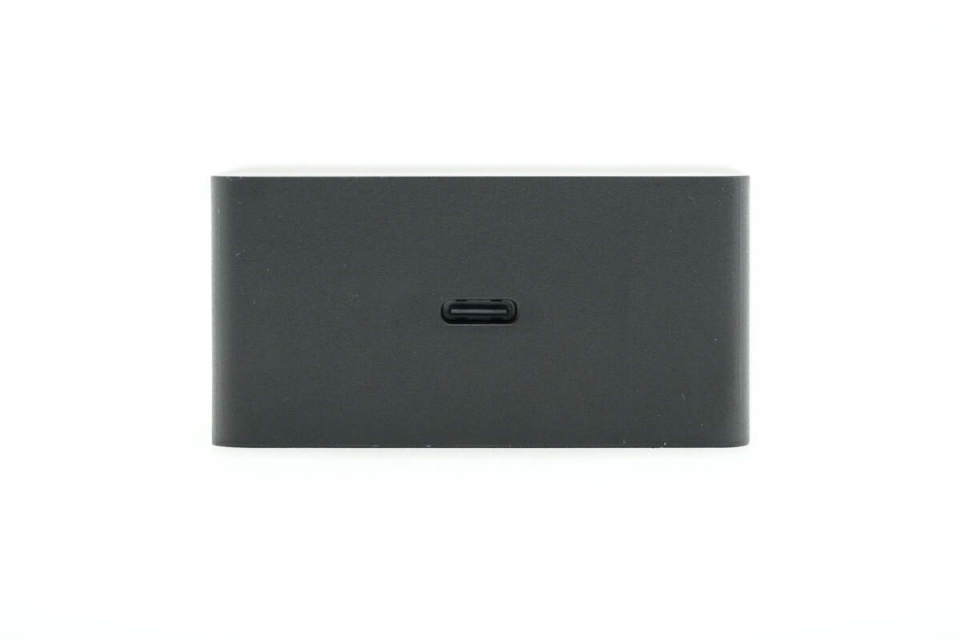

侧身配置有单USB-C接口，黑色胶芯不露铜。

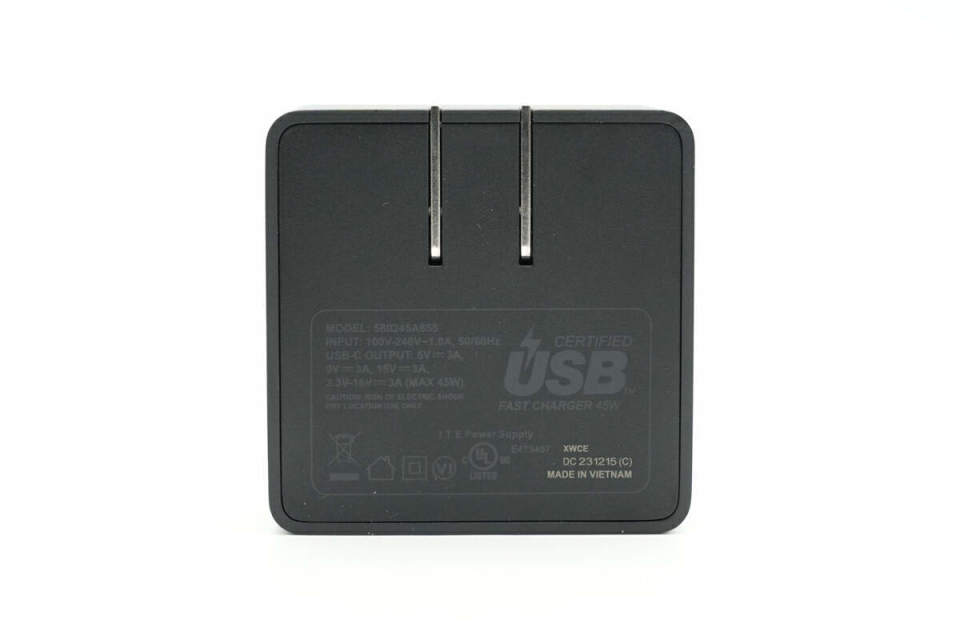

底部外壳印有充电器参数信息。

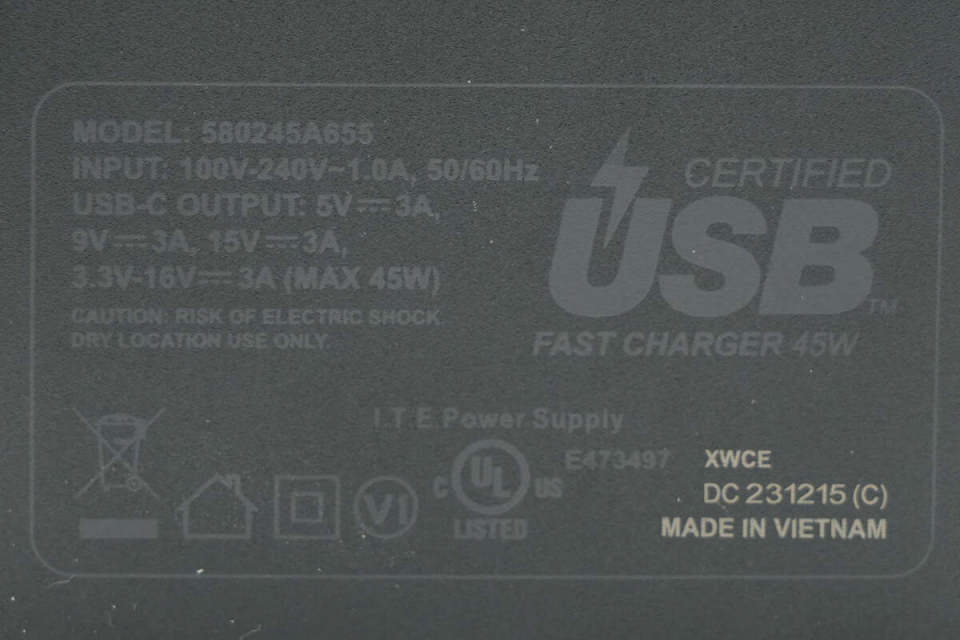

充电器参数特写
型号：580245A655
输入：100-240V~50/60Hz 1A
输出：5V3A、9V3A、15V3A、3.3-16V3A（MAX 45W）
充电器通过了UL认证以及VI级能效认证。

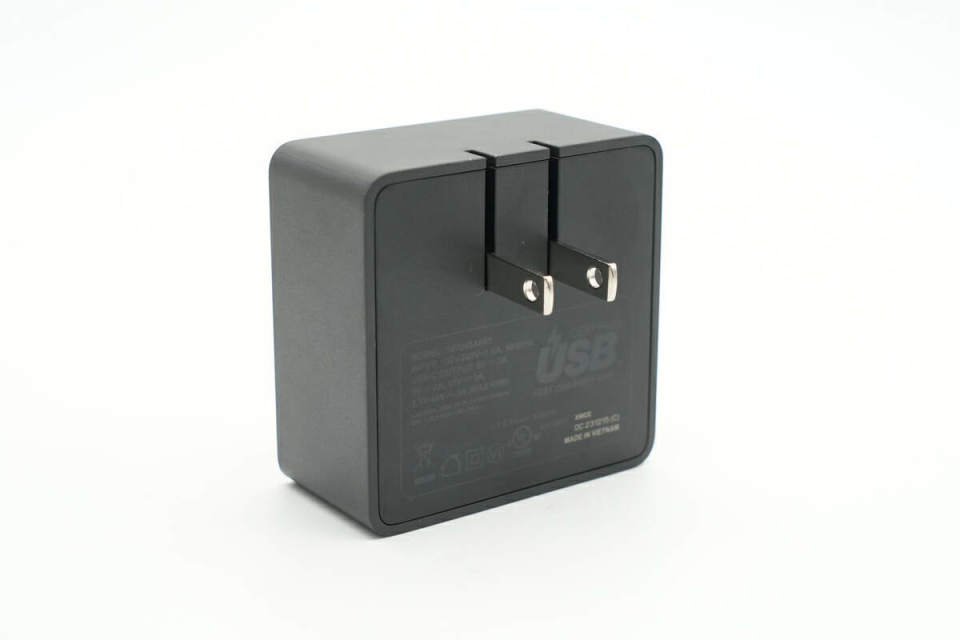

充电器底部配置有可折叠美规插脚。

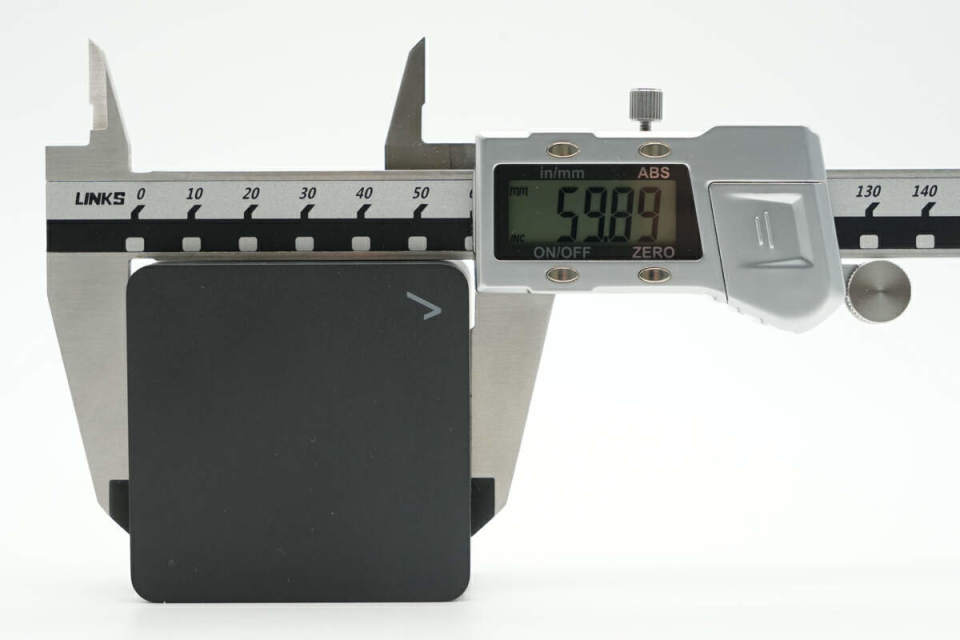

实测充电器机身长度为59.89mm。

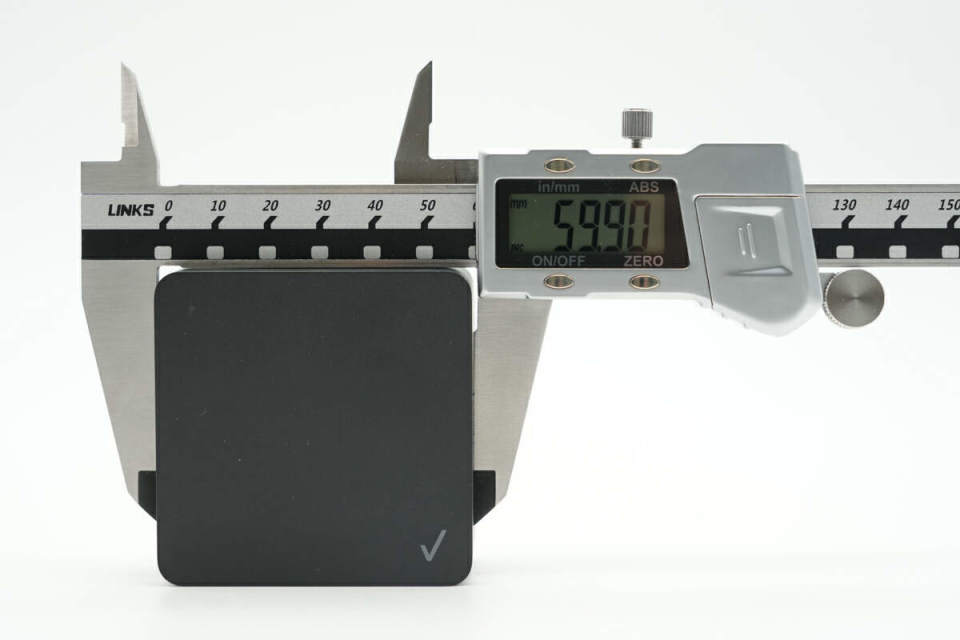

宽度为59.9mm。

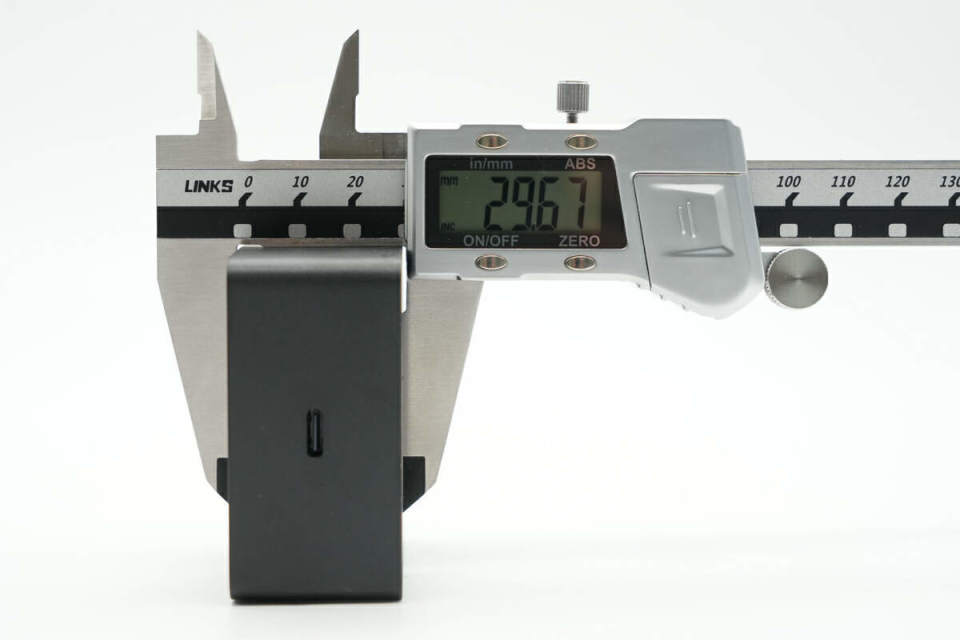

厚度为29.67mm。

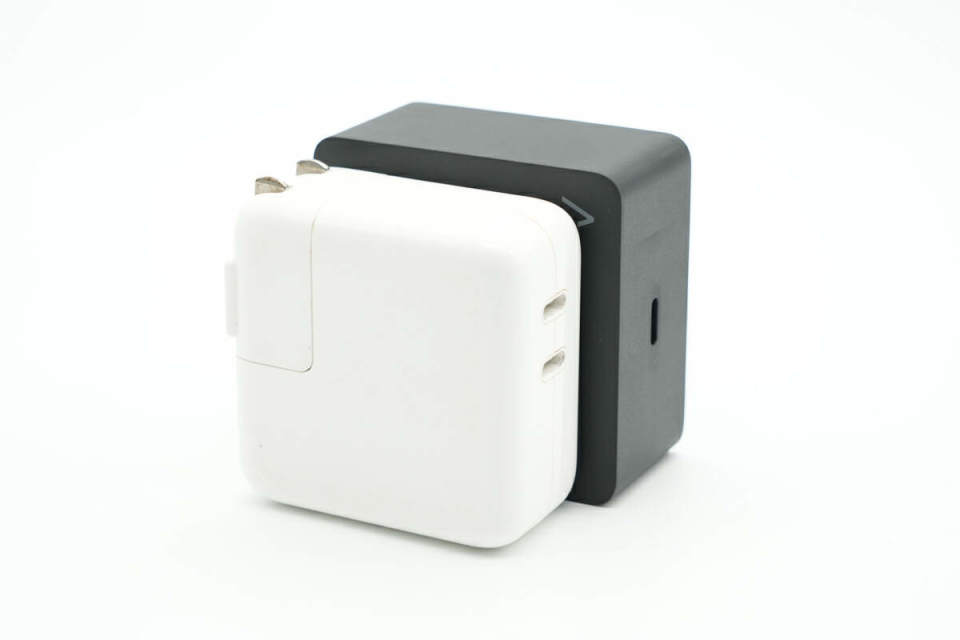

和苹果35W充电器对比，体积要大一点。

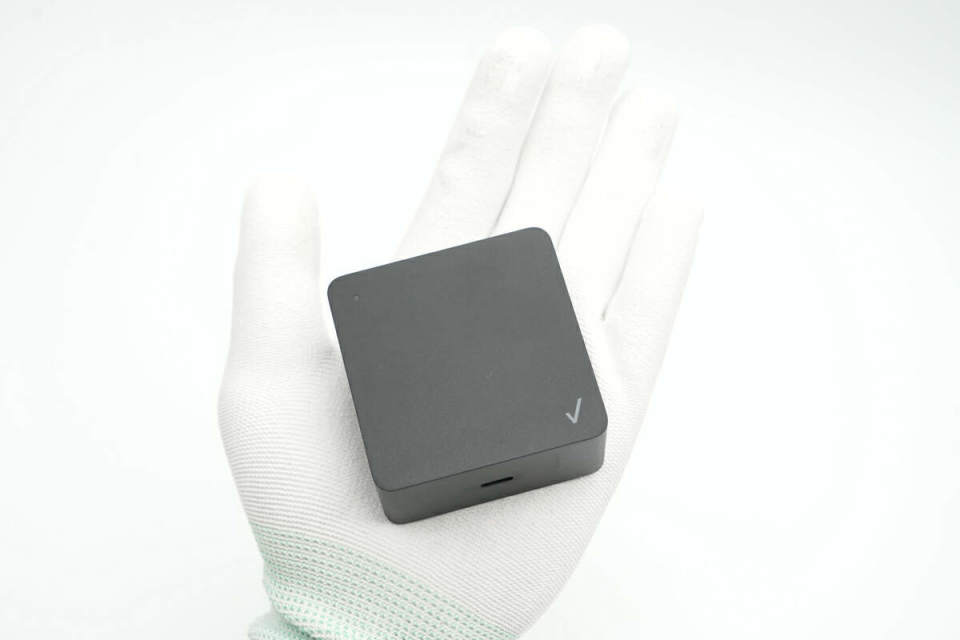

充电器拿在手上的大小直观感受。

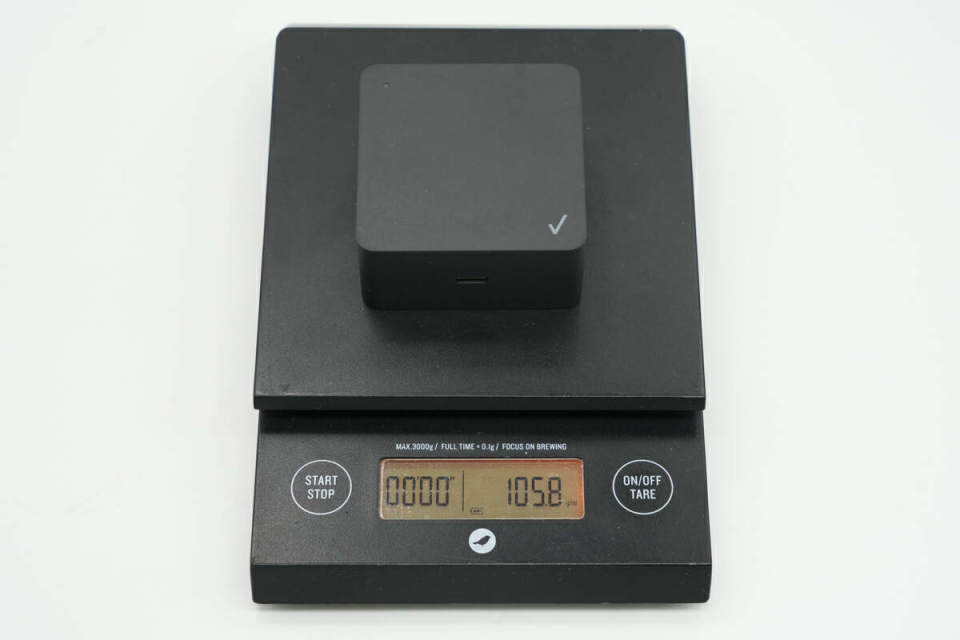

另外测得充电器净重约为106g。

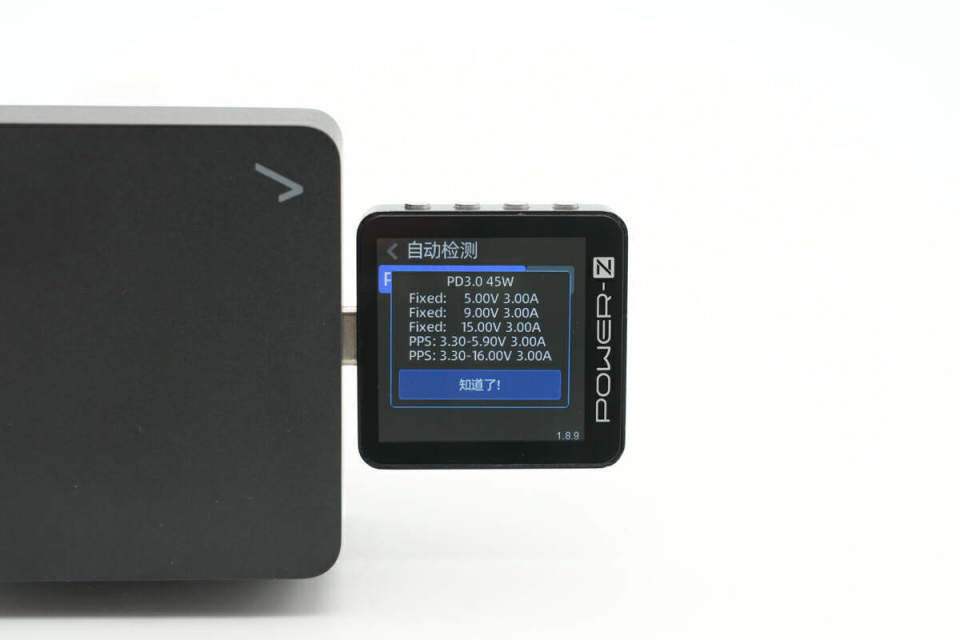

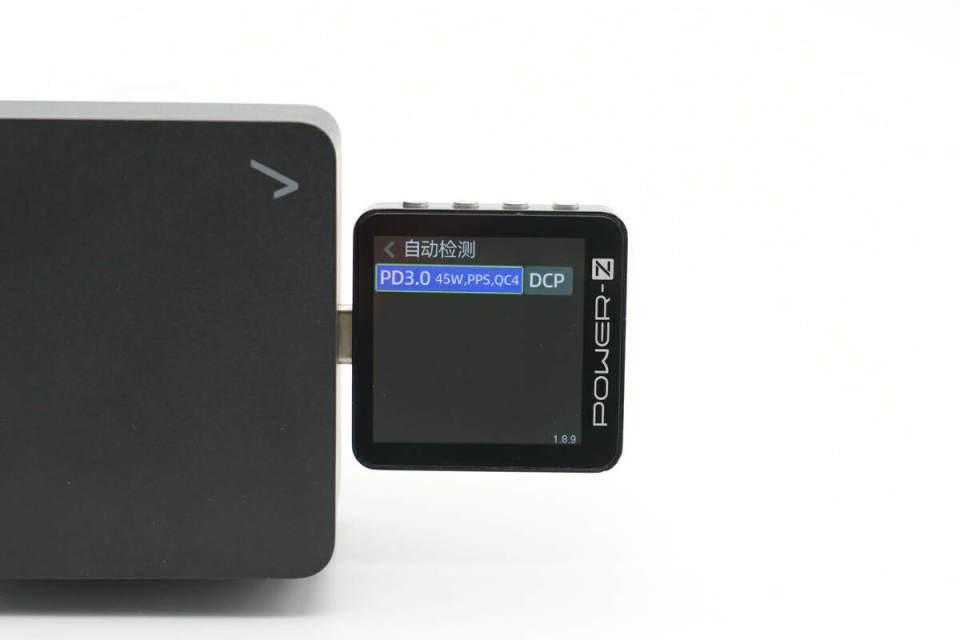

使用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持PD3.0、PPS、QC4、DCP充电协议。
PDO报文显示USB-C口还具备5V3A、9V3A、15V3A三组固定电压档位，以及3.3-5.9V3A、3.3-16V3A两组PPS电压档位。
Verizon 45W充电器拆解

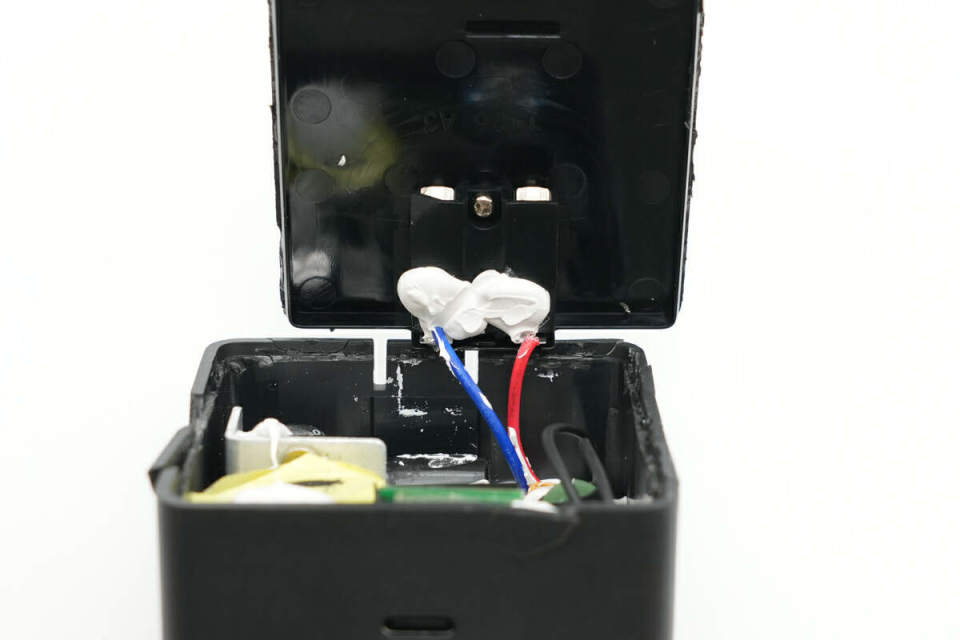

将充电器底部外壳拆开，采用超声波焊接封装，插脚通过蓝、红导线与PCB板连接通电，导线焊接处打胶保护。

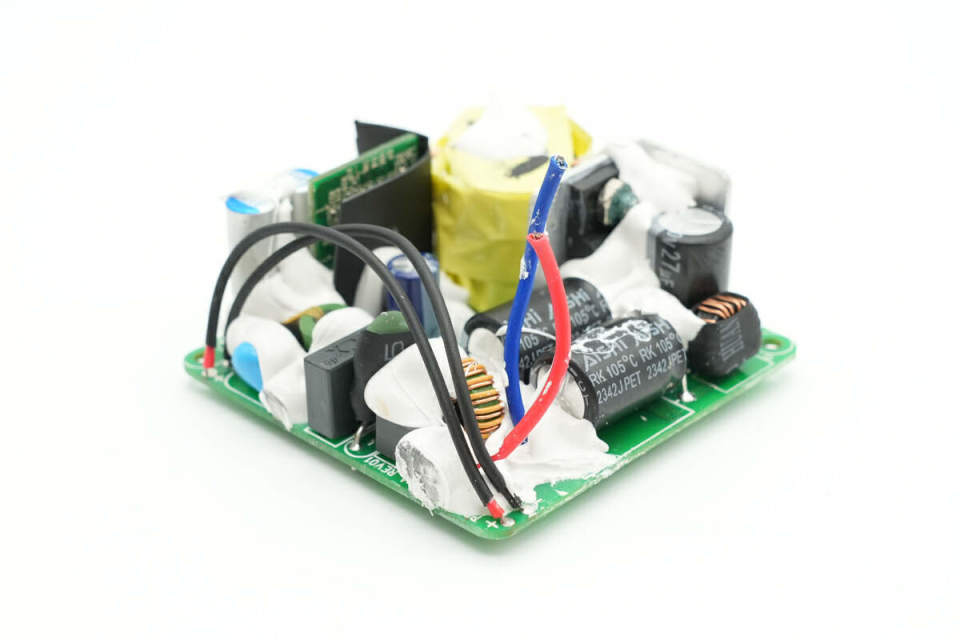

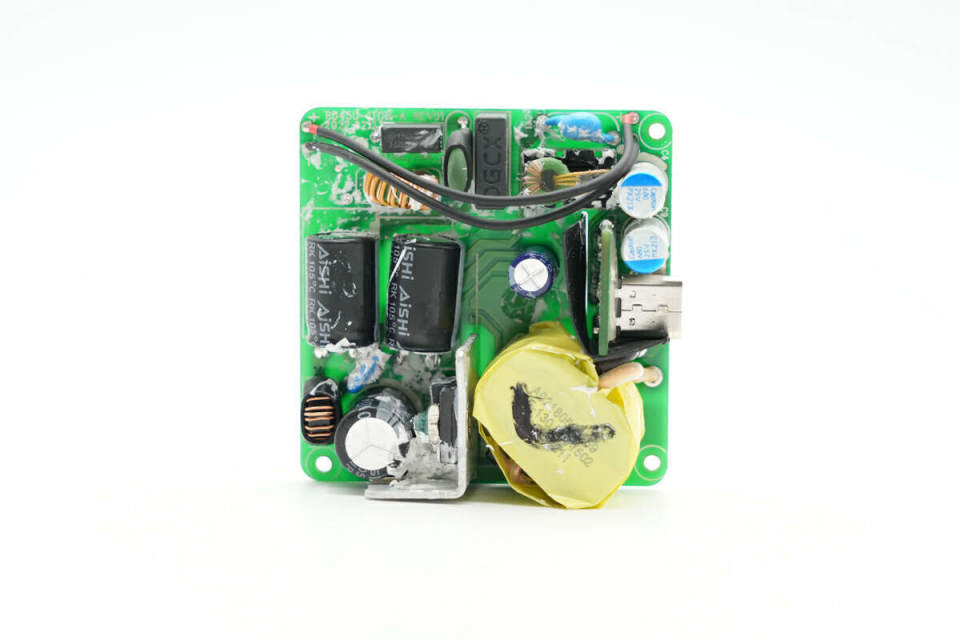

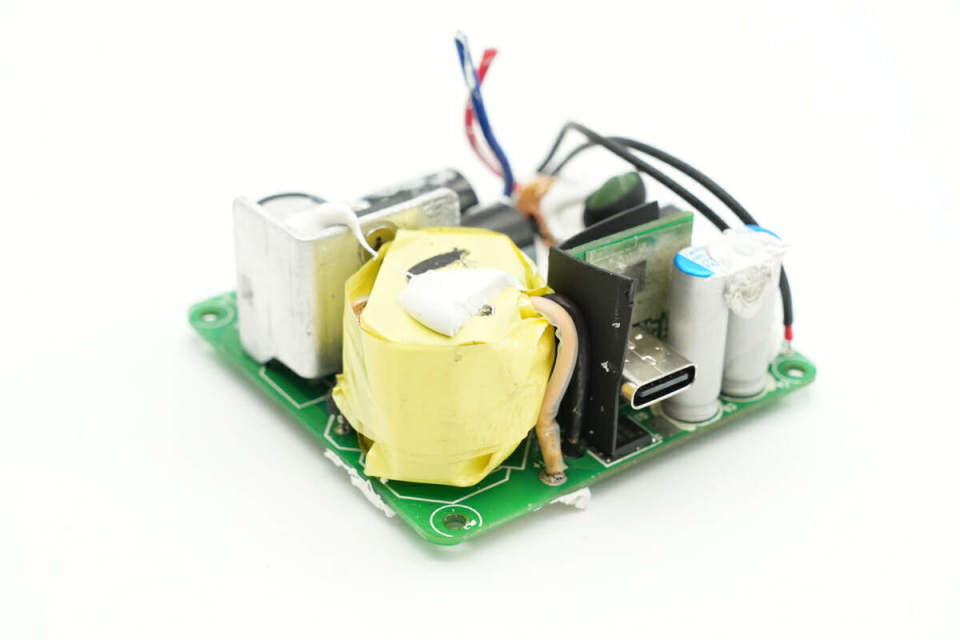

将PCBA模块取出，板子正面共模电感、电容、变压器等器件打胶加固，一侧设有一组外套绝缘管的导线连接LED指示灯。
输出端设有PCB小板，与变压器间设有麦拉片隔离绝缘。

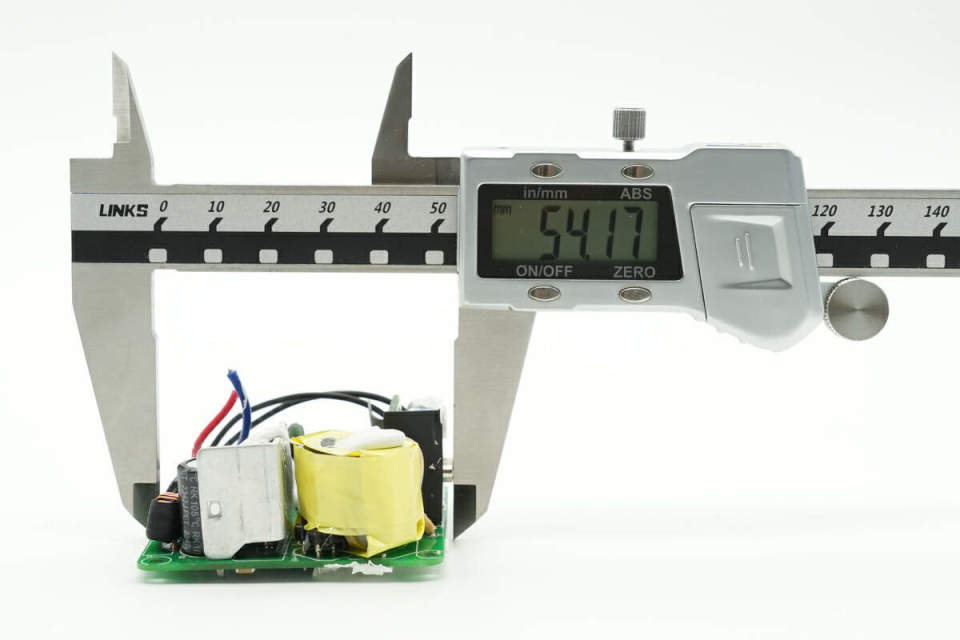

实测PCBA模块长度为54.17mm。

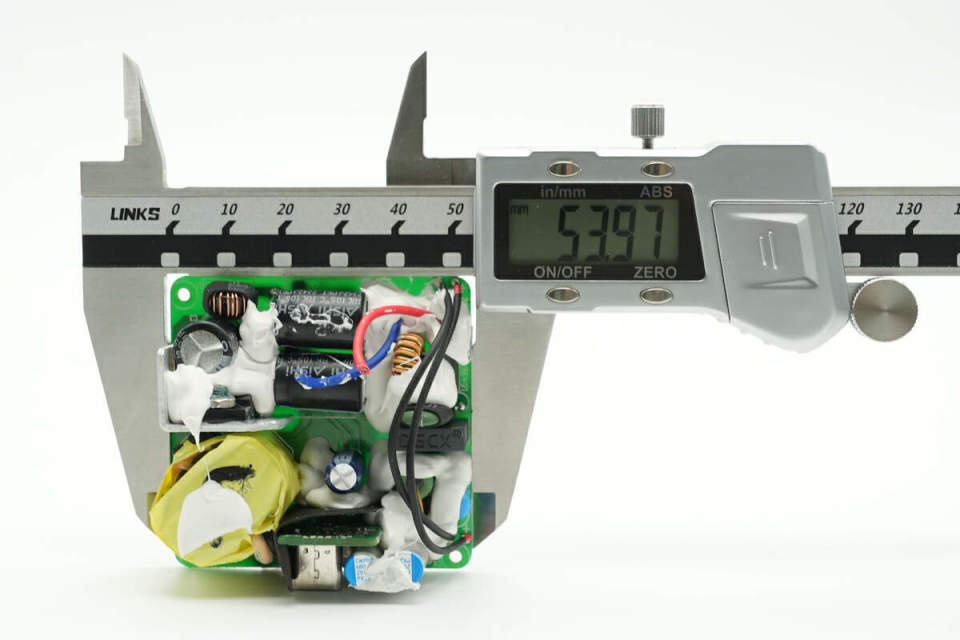

宽度为53.97mm。

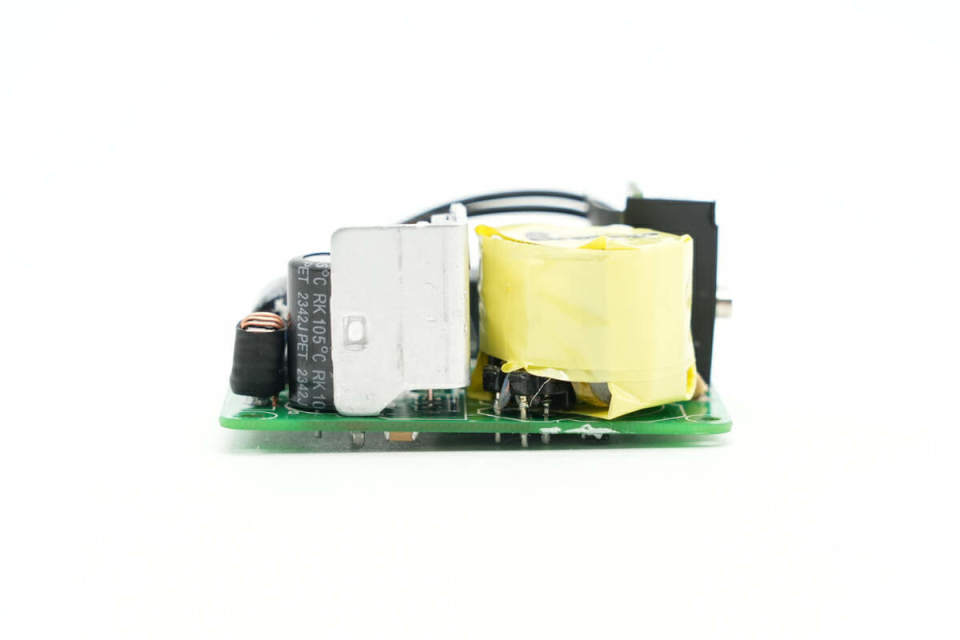

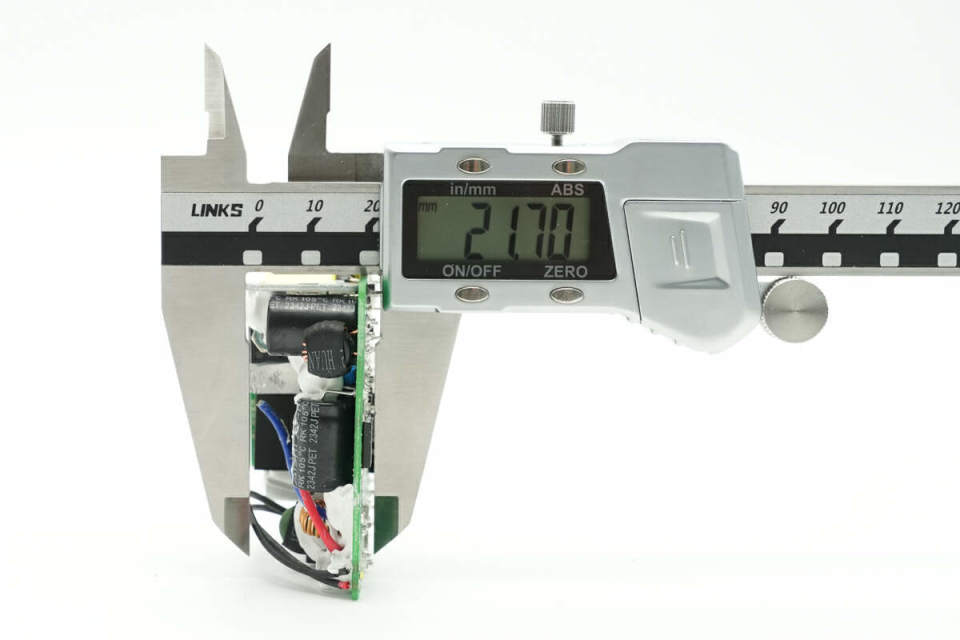

厚度为21.7mm。
将白胶清理干净，中心区域设有一颗主控芯片供电电容。

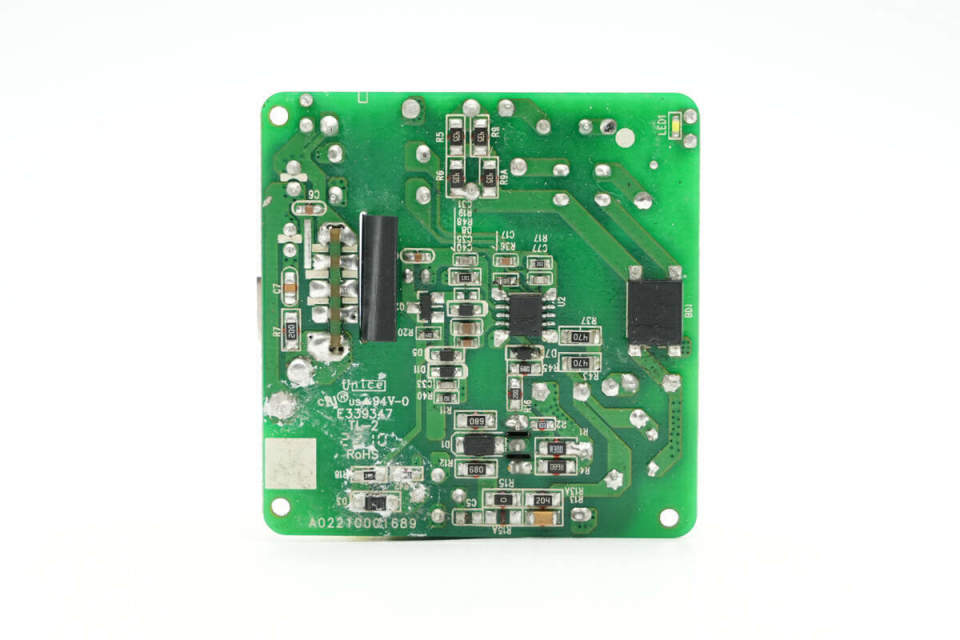

主板背面设有整流桥以及开关电源主控芯片。

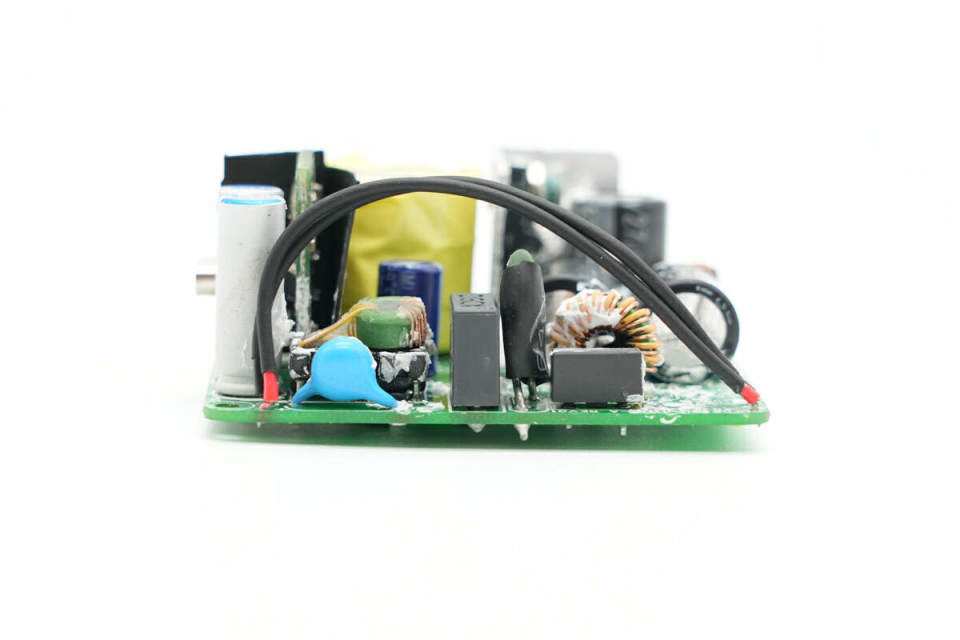

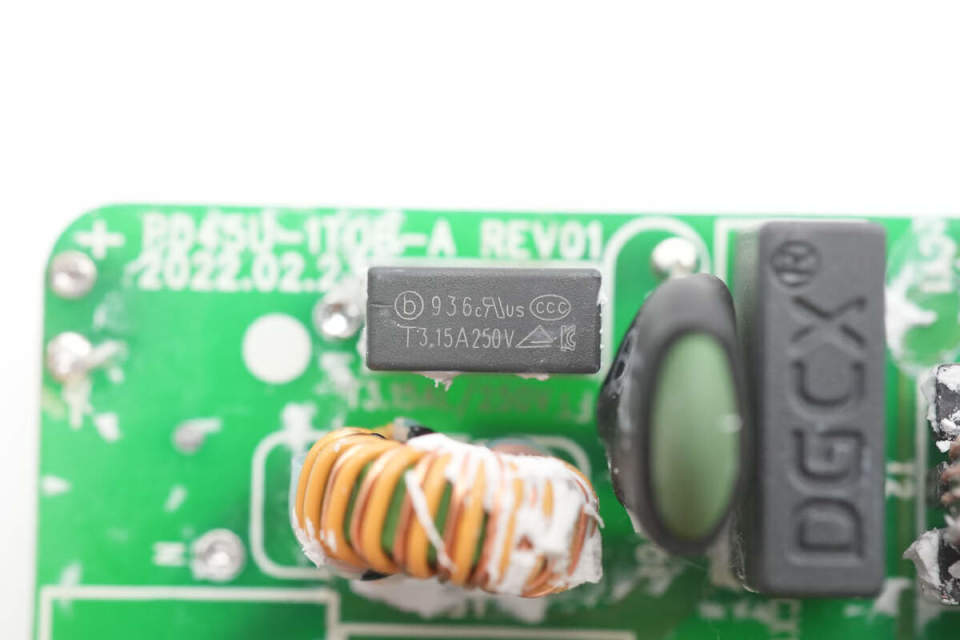

PCB板一侧设有延时保险丝、共模电感、NTC热敏电阻、安规X电容等器件，NTC热敏电阻外套绝缘管。
延时保险丝来自贝特电子，出料号936，规格为3.15A 250V。

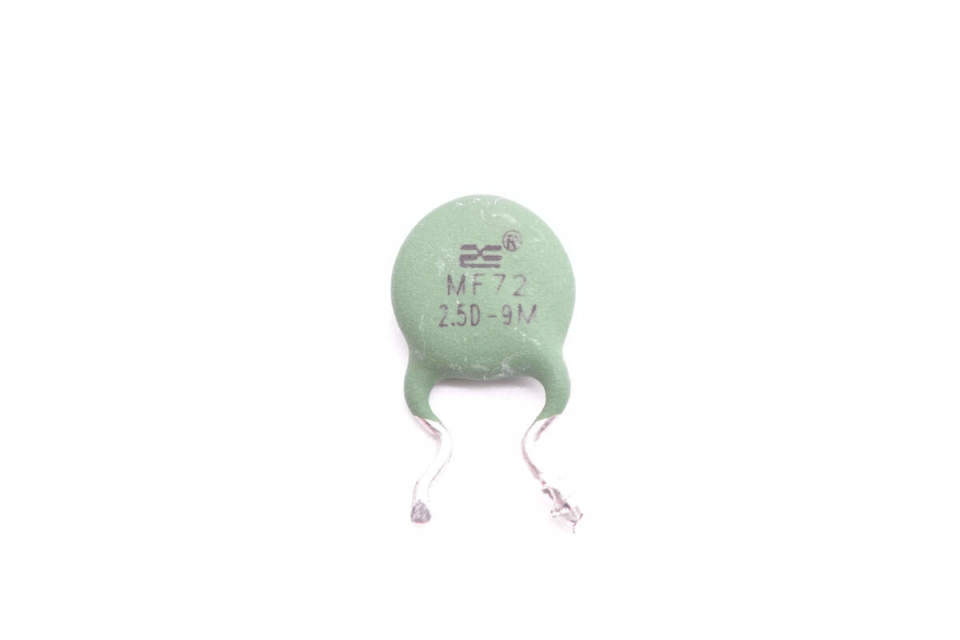

NTC热敏电阻用于抑制上电浪涌电流。

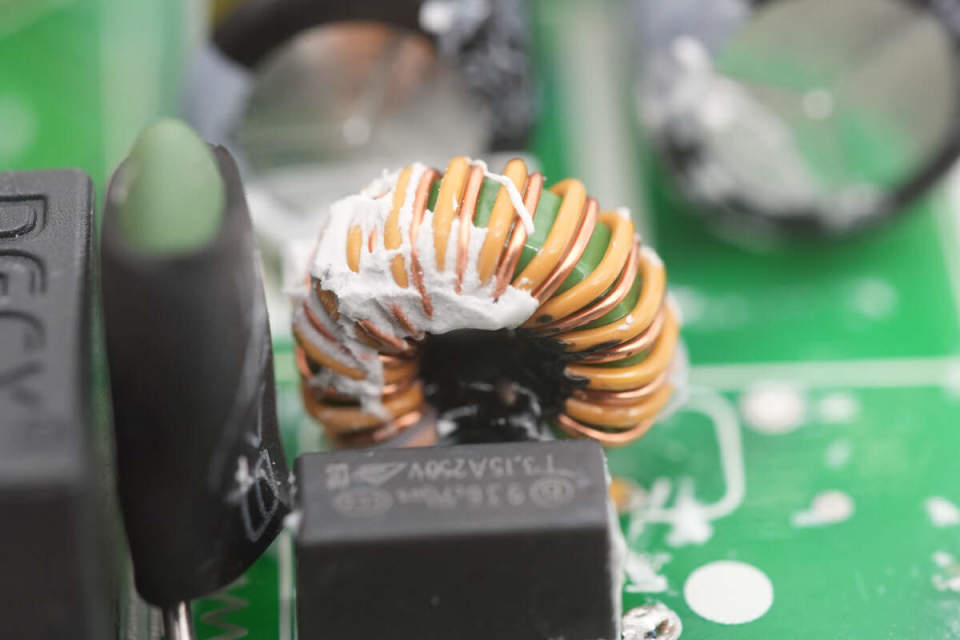

共模电感双线绕制，用于两侧EMI干扰。

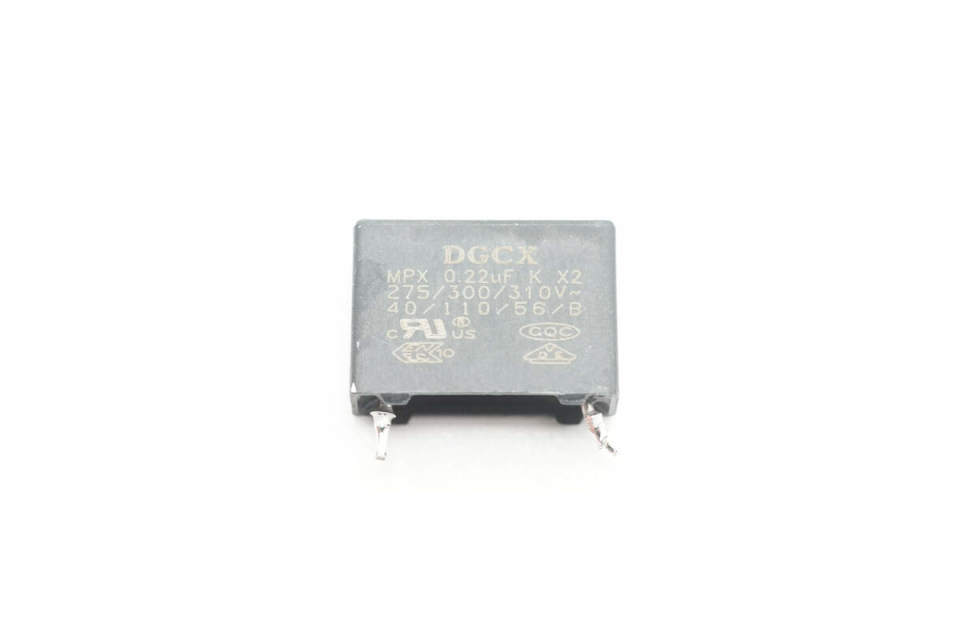

安规X电容来自成希电子，容量2.7μF。

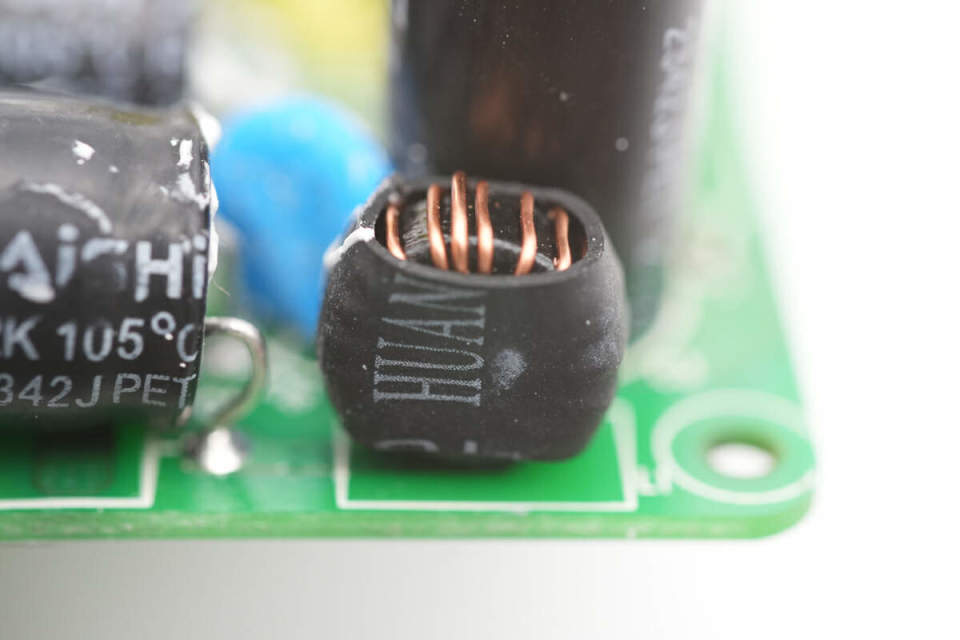

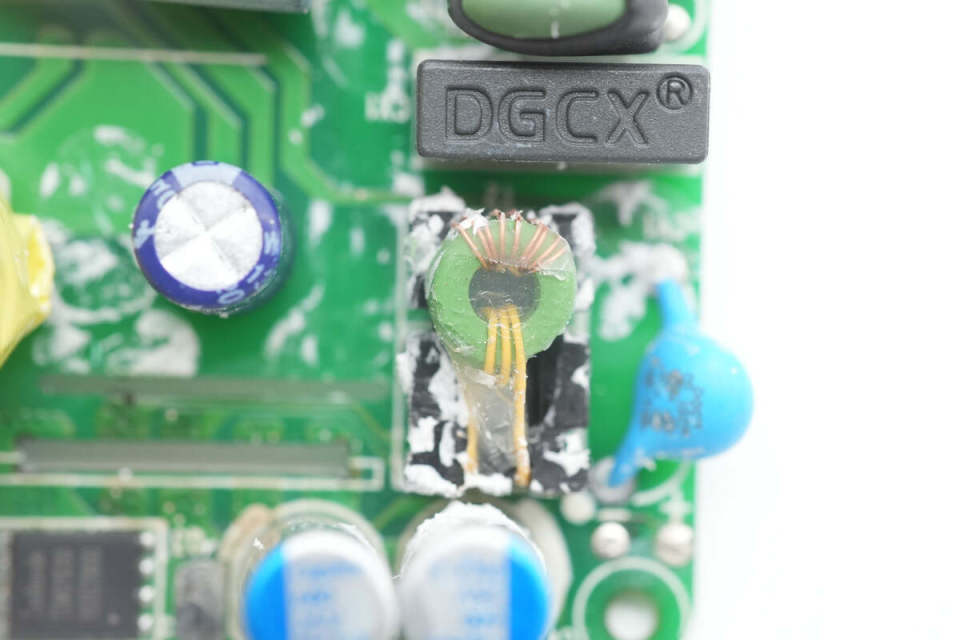

另一颗共模电感特写。

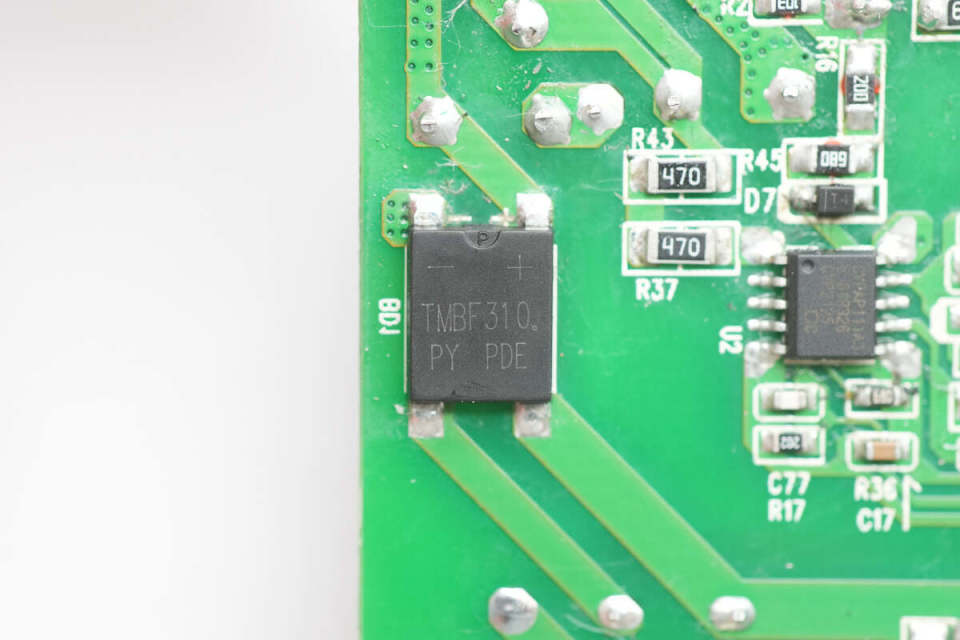

整流桥来自平伟，型号TMBF310，规格为3A1000V，半桥接法均摊发热，降低温升。

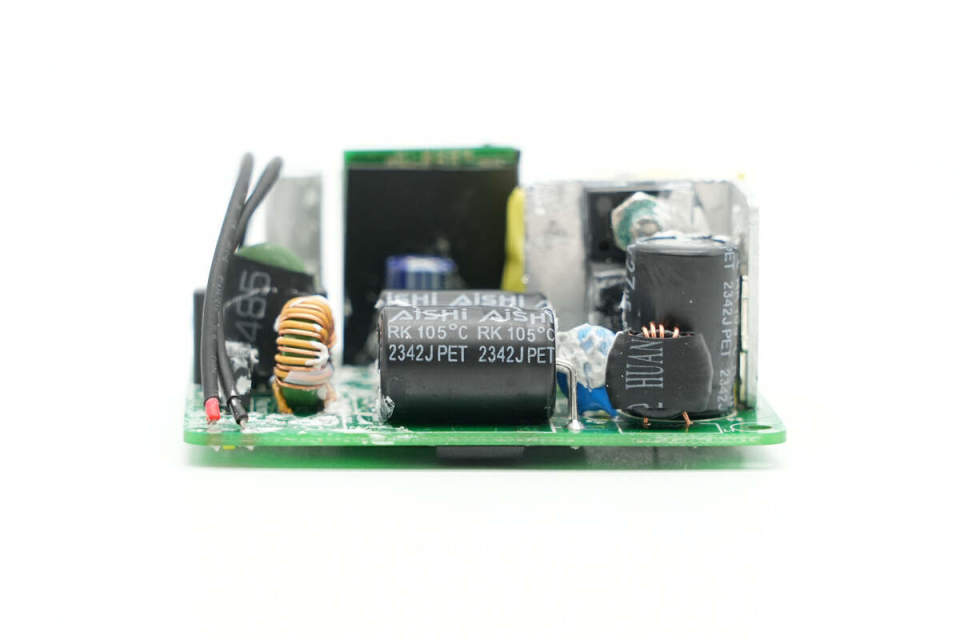

主板前端设有高压滤波电解电容、高压瓷片电容以及滤波电感。

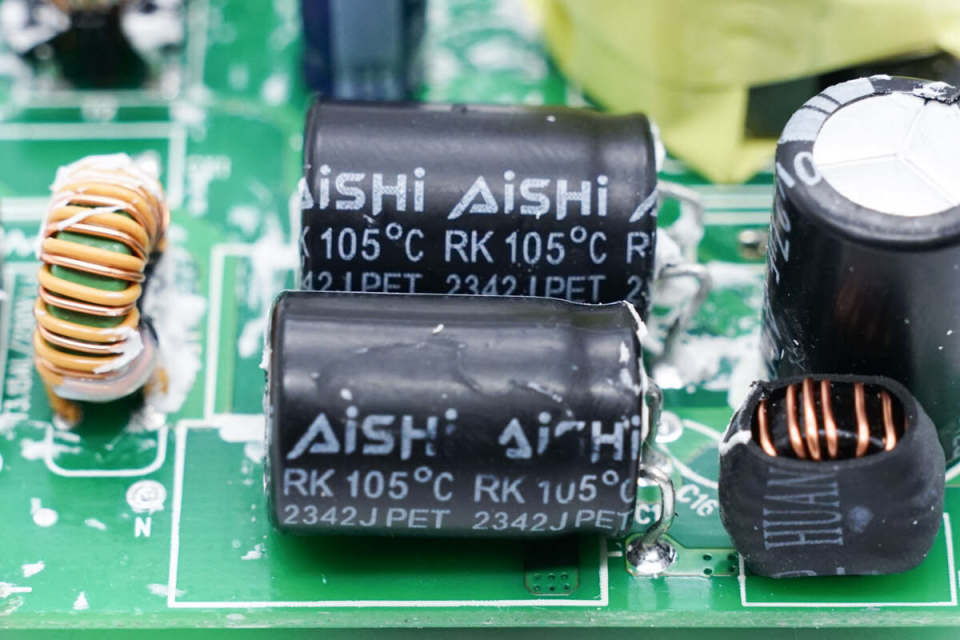

高压滤波电解电容来自AiSHi艾华。

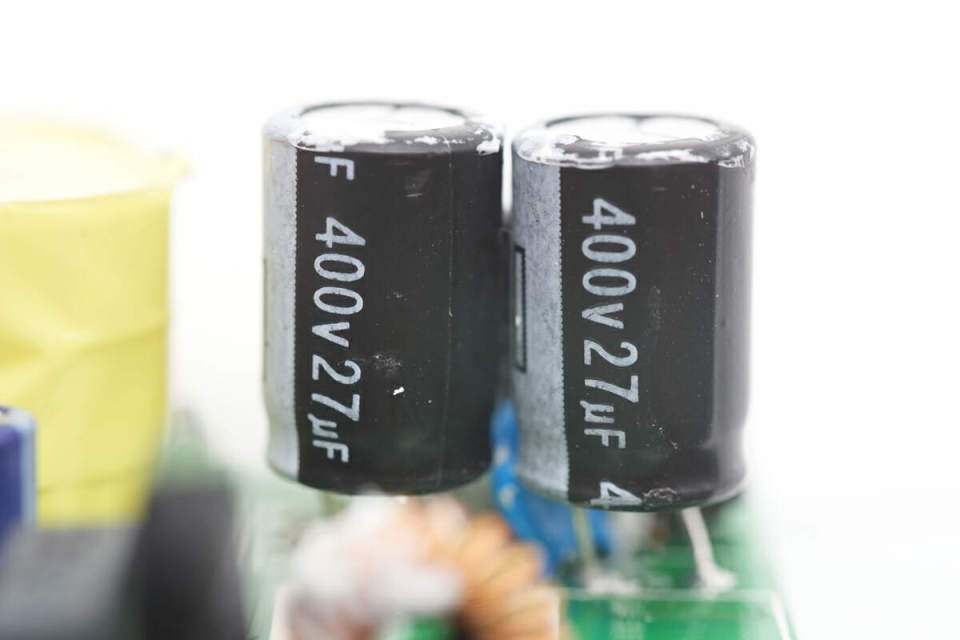

两颗规格为400V 27μF。

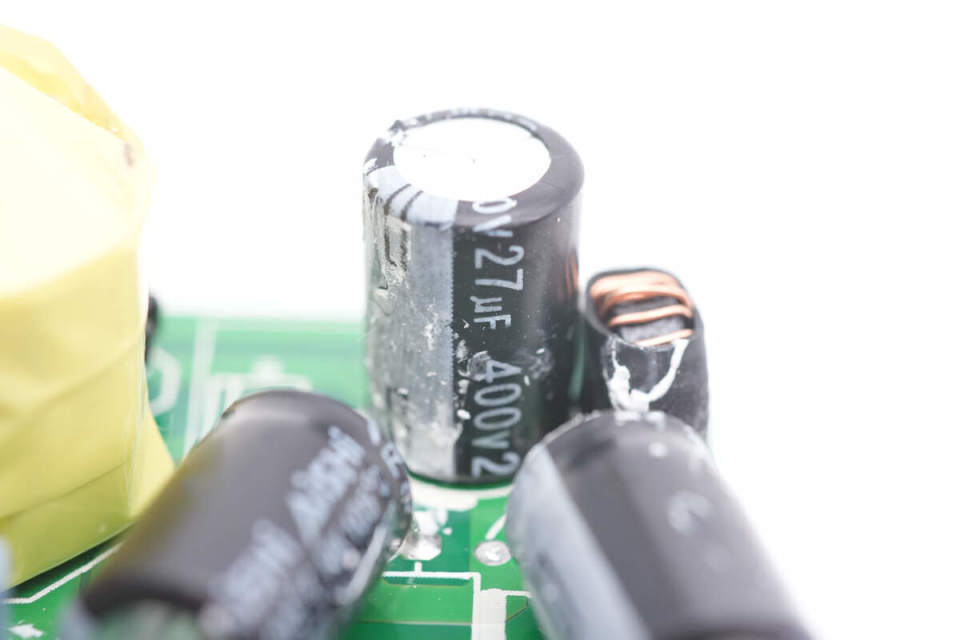

另外一颗规格也是400V 27μF。

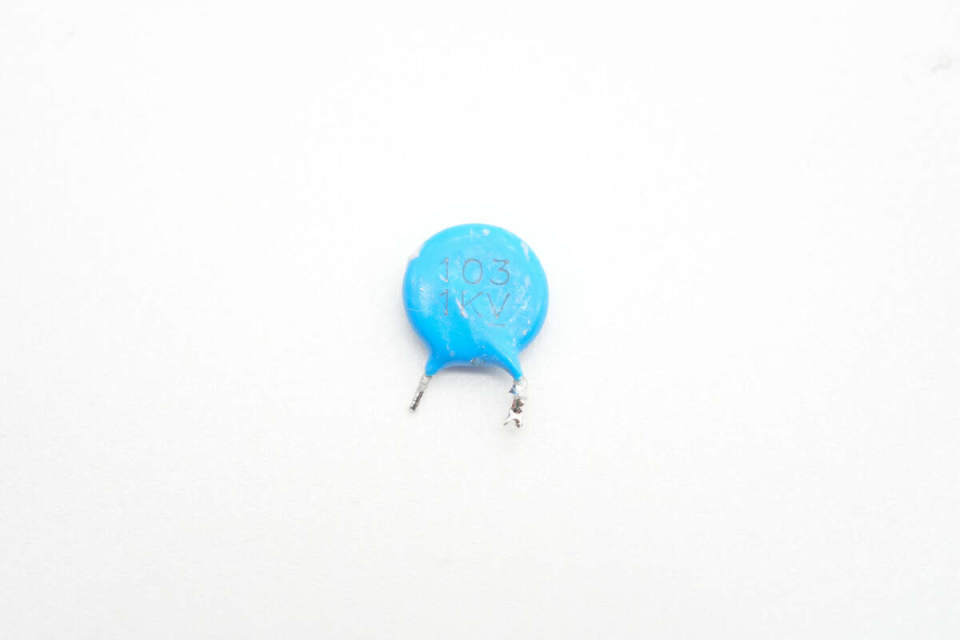

103 1KV高压瓷片电容特写。
滤波电感外套绝缘管。
板子另一侧设有初级开关MOS管以及变压器，MOS管配有散热片帮助散热。

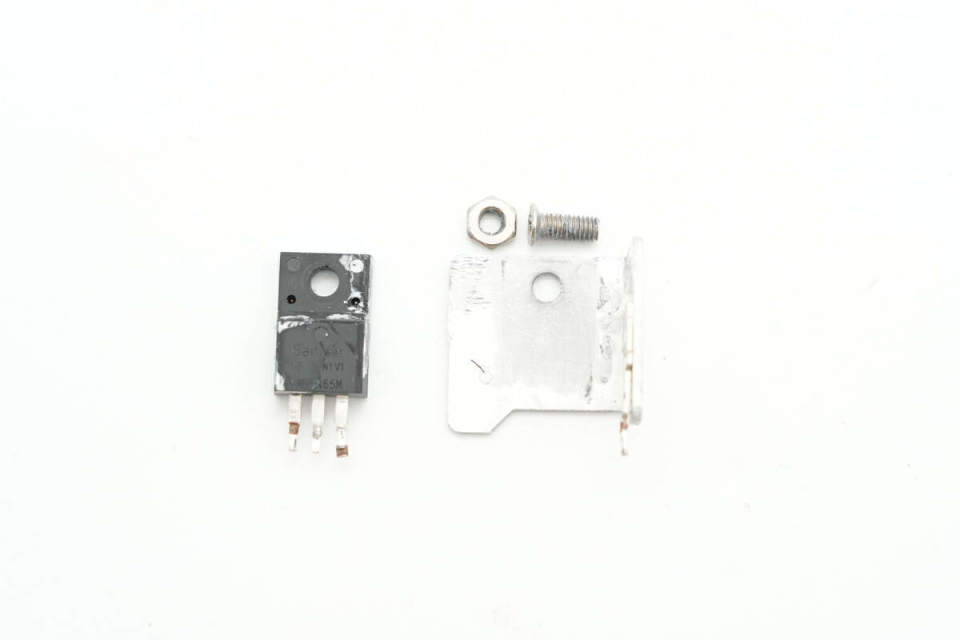

初级开关MOS管通过螺丝与散热片固定。

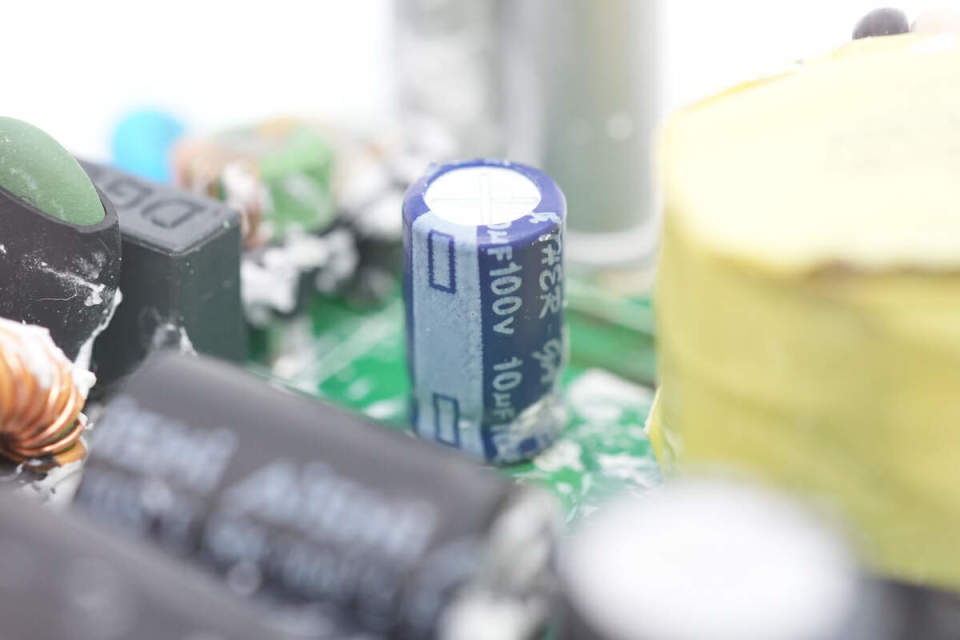

主控芯片供电电容规格为100V 10μF。

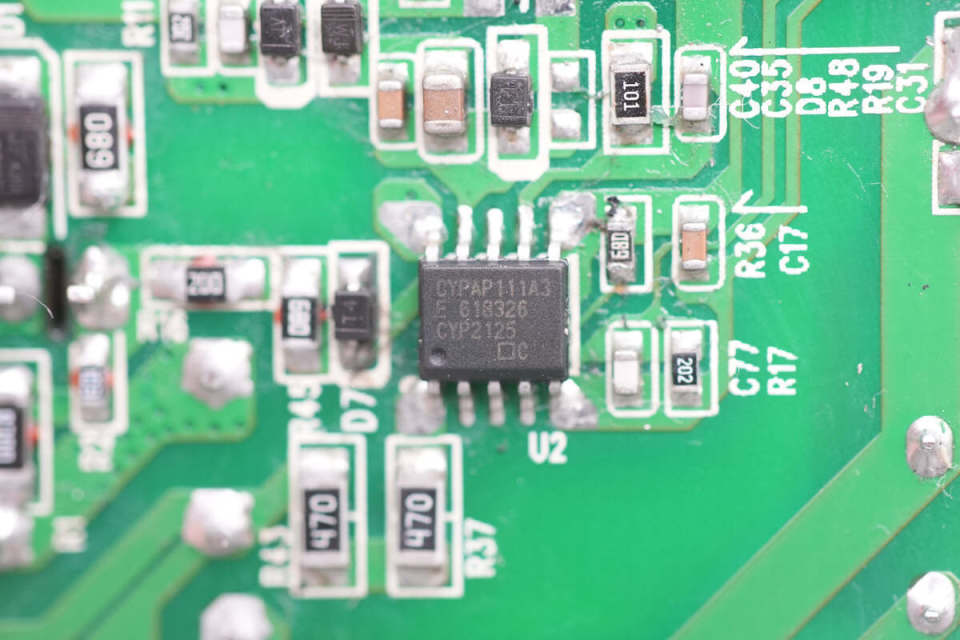

开关电源PWM控制器采用英飞凌CYPAP111A3，是一款集成度非常高的解决方案，内置高压启动和X电容放电，适用于反激适配器应用。

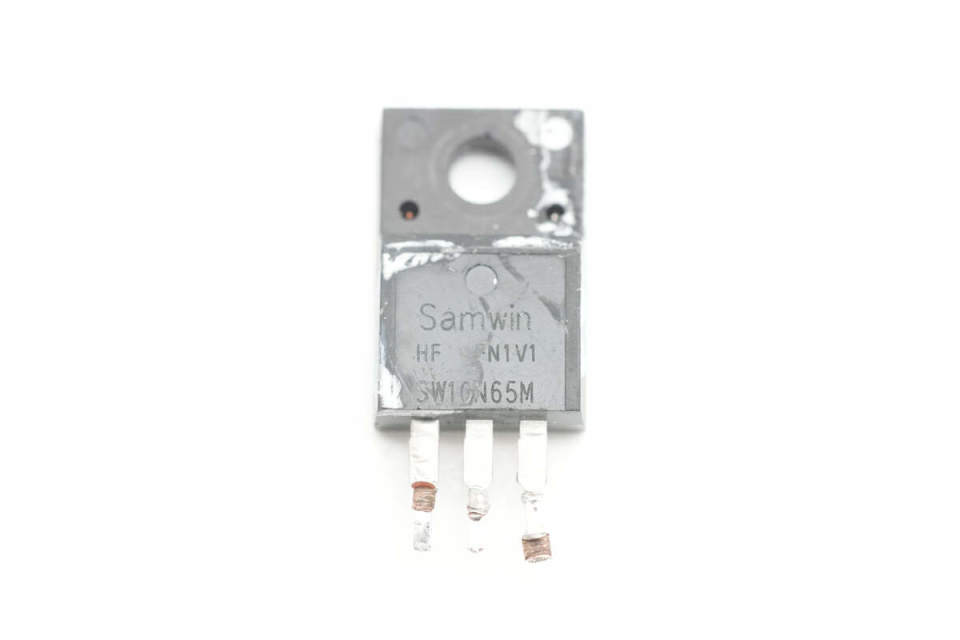

初级开关MOS管采用Semipower芯派科技SW10N65M，NMO管，耐压650V，导阻0.9Ω，TO-220F封装。

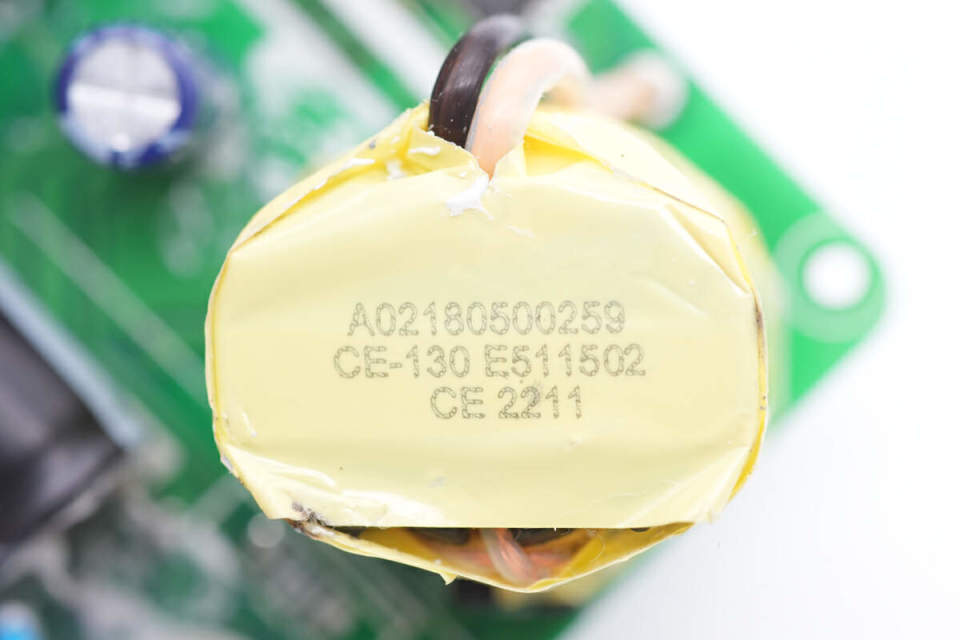

变压器特写。

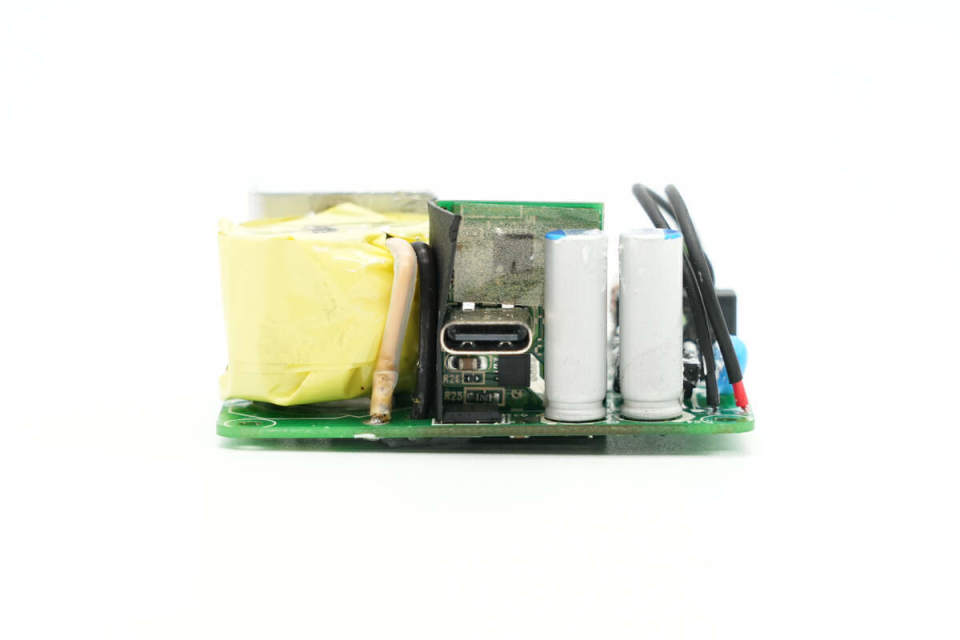

输出端设有蓝色Y电容以及输出滤波固态电容，USB-C母座水平焊接在小板上。

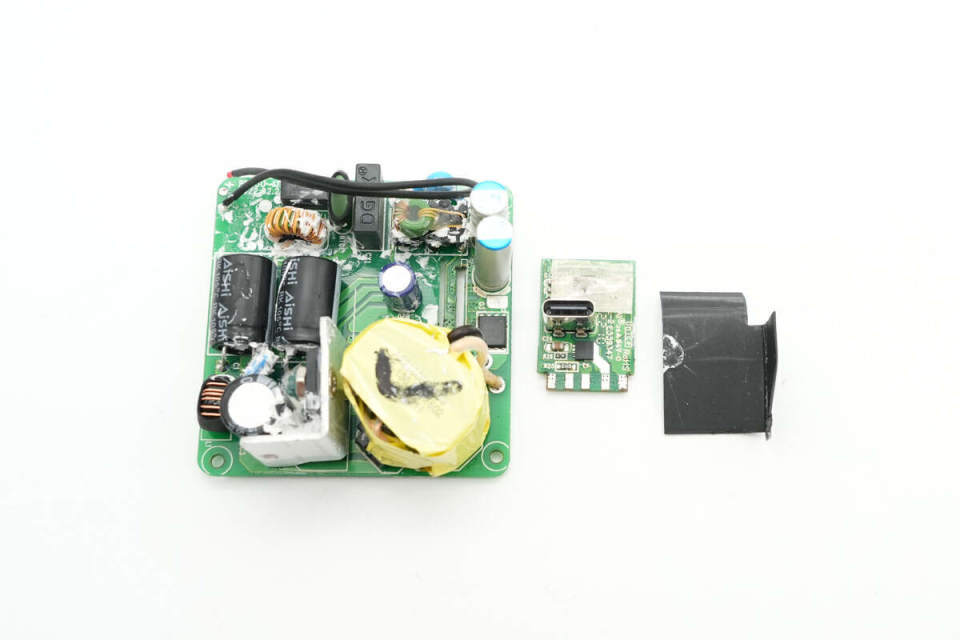

将输出端小板拆下。

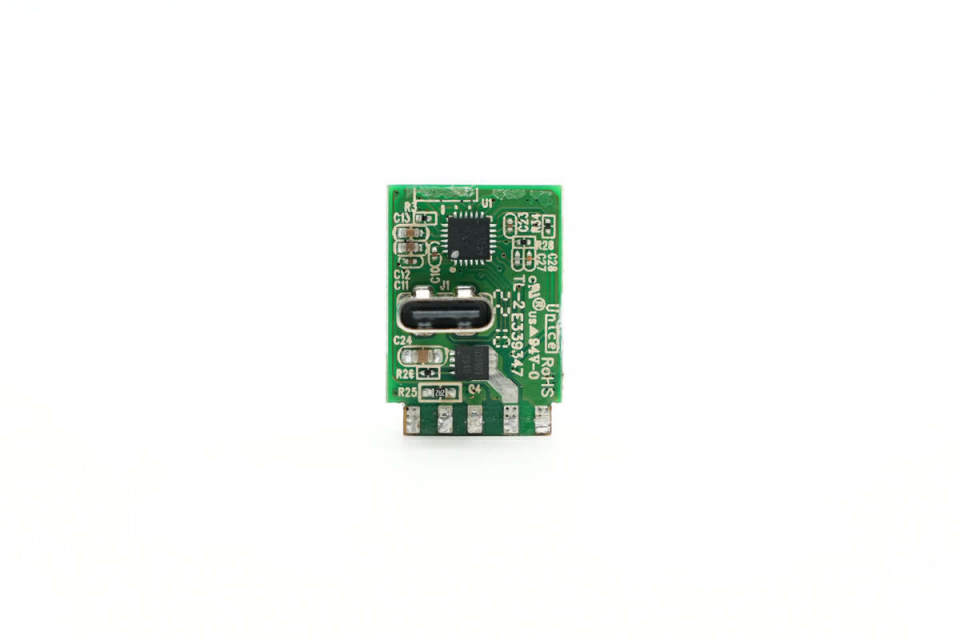

小板正面设有协议芯片以及输出VBUS开关管。

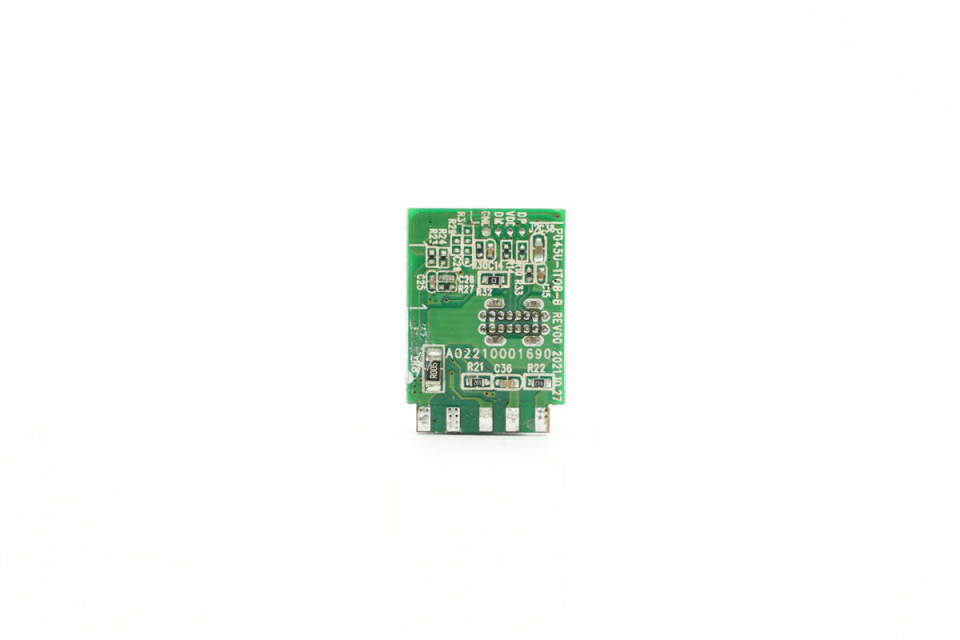

板子背面无芯片设计。

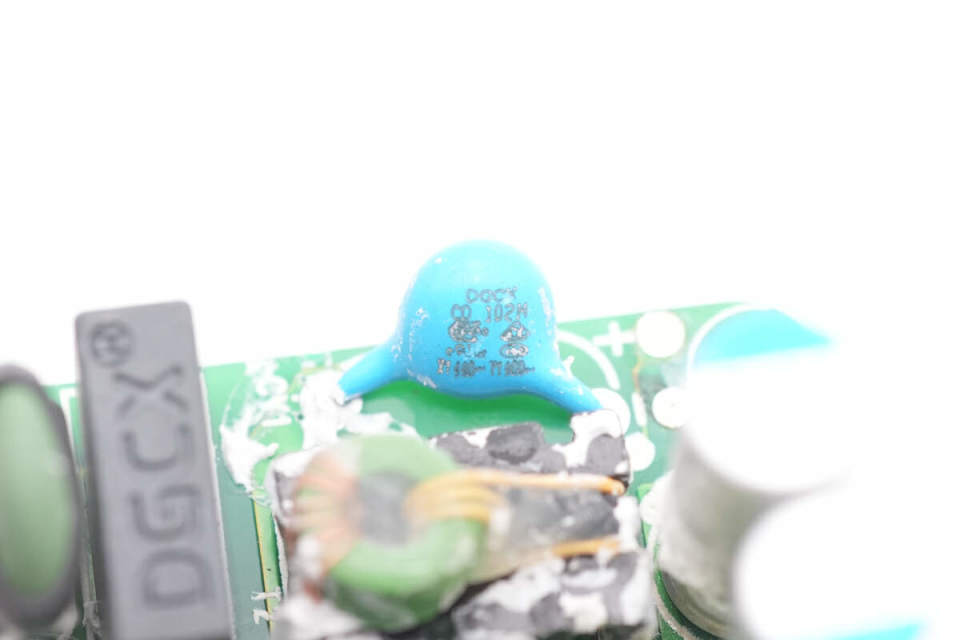

蓝色Y电容来自成希电子。

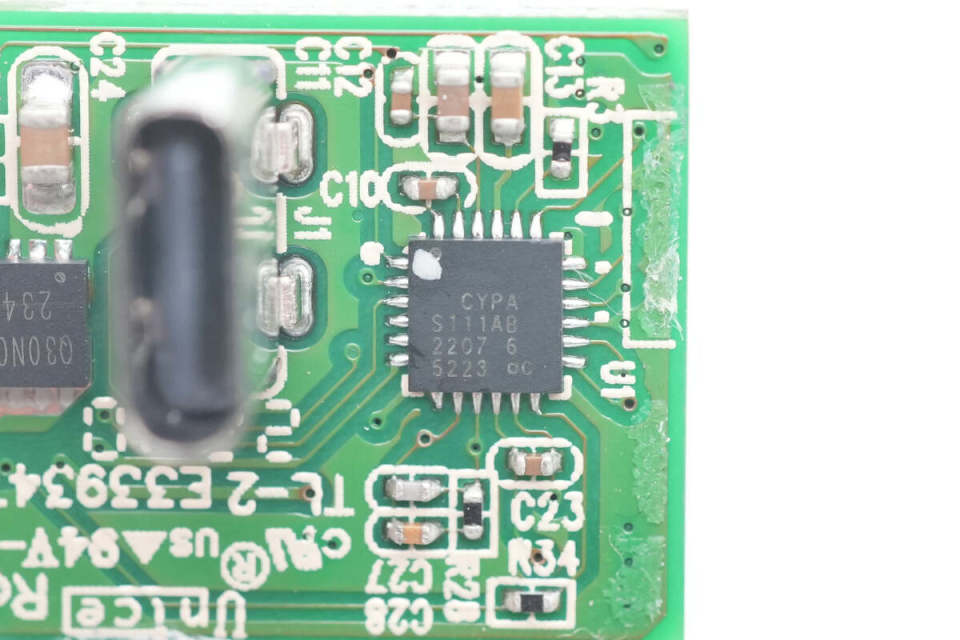

协议芯片来自英飞凌，私有CYPAS111AB，属于EZ-PD PAG1系列产品PAG1S，芯片内部集成同步整流和协议功能，集成VBUS开关管和同步整流管驱动，无需外置协议芯片，集成度高。这款芯片还采用变压器进行反馈，搭配英飞凌PAG1P初级芯片使用。

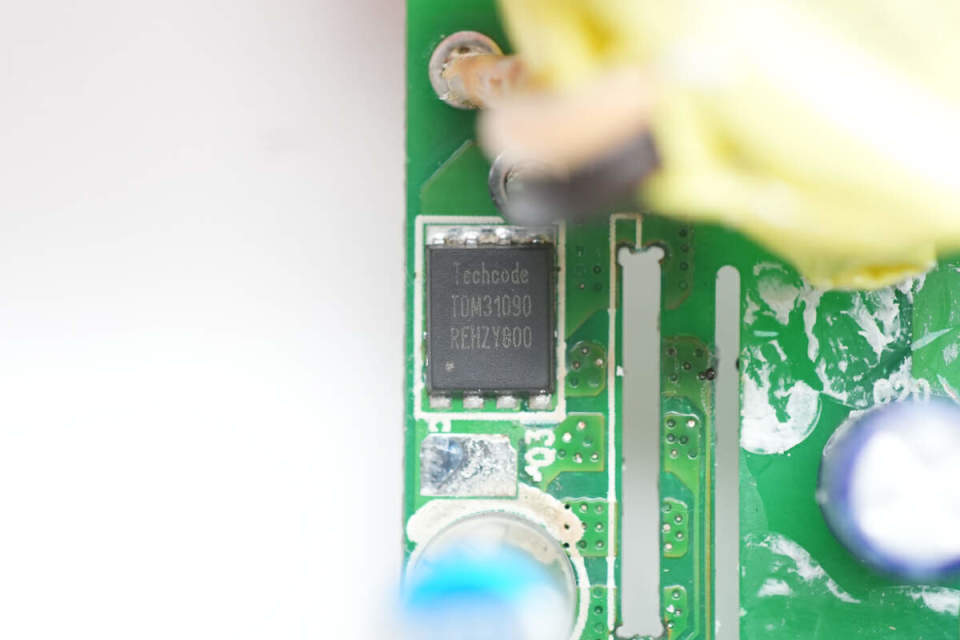

同步整流管来自泰德，型号为TDM31090。

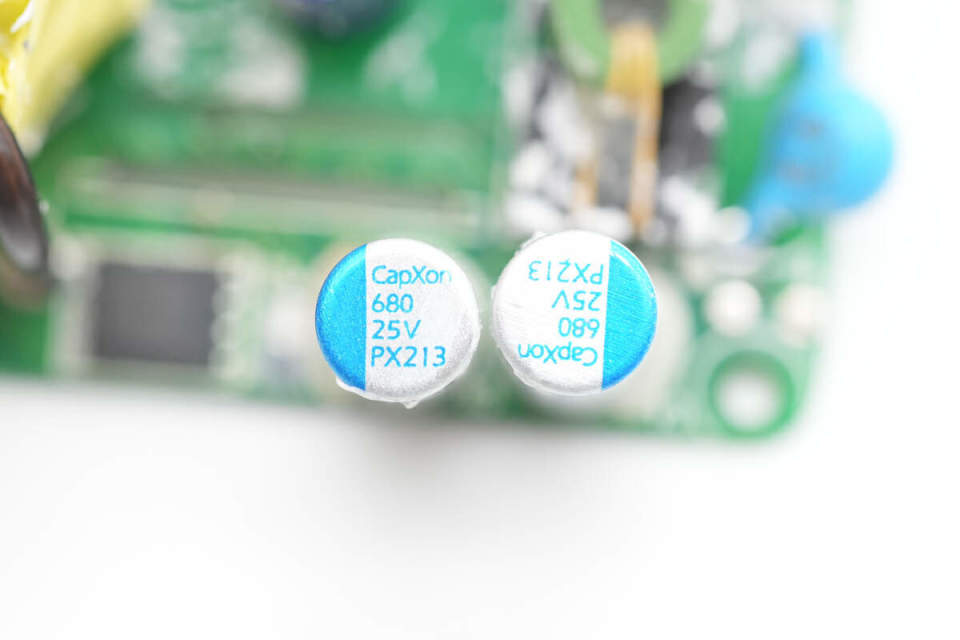

两颗输出滤波固态电容来自CapXon丰宾，规格为25V 680μF。

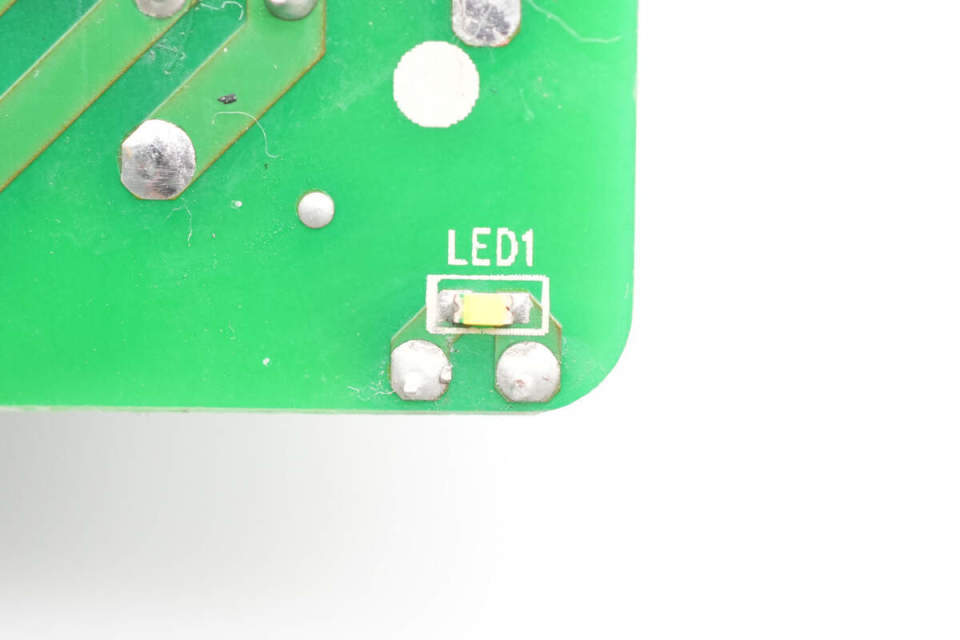

LED指示灯特写。

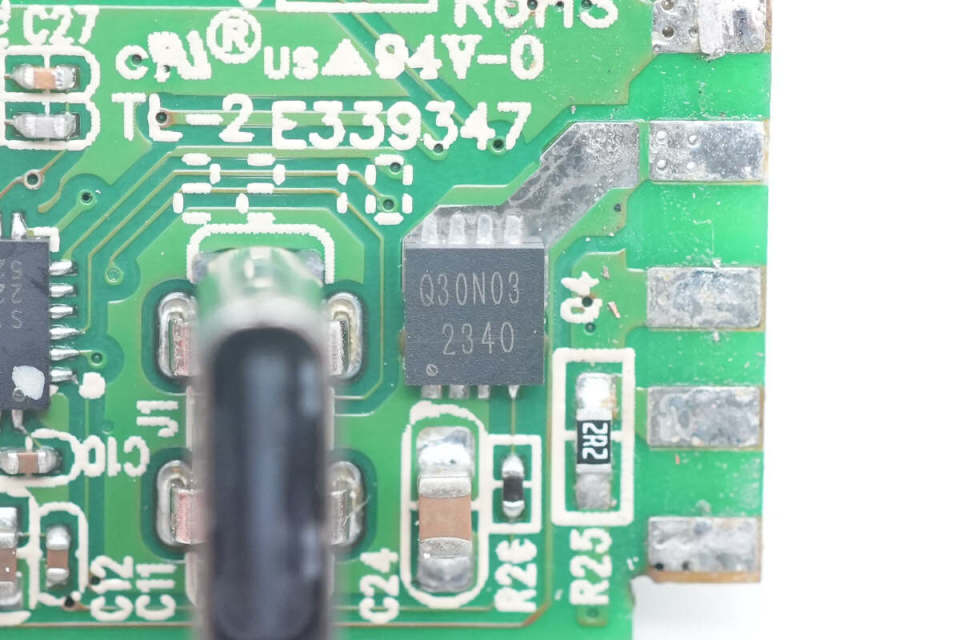

VBUS开关管丝印Q30N03。

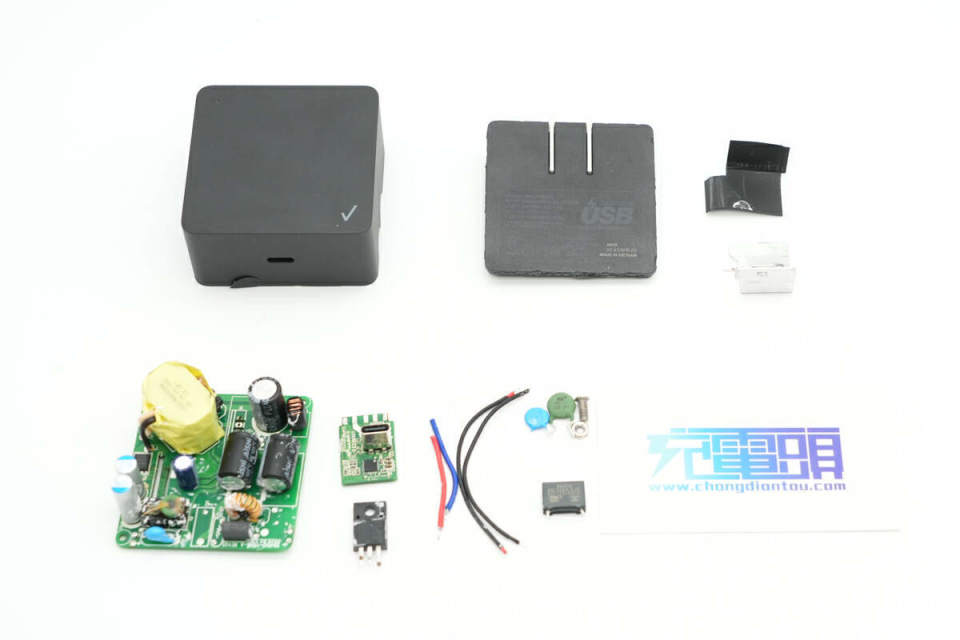

全部拆解一览，来张全家福。
充电头网拆解总结
Verizon 45W快充充电器为方块设计，配有折叠插脚，携带方便。产品配有指示灯，能够指示充电状态，同时支持45W输出功率，具备15V3A和PPS输出，支持平板电脑、手机等充电。产品包装盒上印有苹果MFi标识，可见其性能以及质量都是相当不错的。
充电头网通过拆解了解到，这款充电器为反激开关电源设计，内置英飞凌EZ-PD PAG1系列电源芯片套片PAG1P和PAG1S，采用芯派科技初级MOS管。PAG1系列电源芯片采用变压器进行反馈，充电器内部没有使用光耦。PAG1S协议芯片内部集成同步整流控制器，集成度高，简化了快充充电器设计。
