前言
小米新推出了一款30W立式无线充，虽说和自家其它无线充系列相比，30W的功率不算突出，但价格相对的也便宜不少，来到了百元以内。并且无线充电温升方面的表现也很好，给小米14 Ultra充电过程中，实测温度在36.7-38.6℃之间。
此外符合人体工学的倾角以及双线圈等优点也统统都有，还兼容Qi协议，苹果、三星的设备都能用，对居家或办公党来说，各方面都很合适。下面充电头网就对这款产品进行详细拆解，看看具体的设计做工。
小米30W立式无线充电器开箱

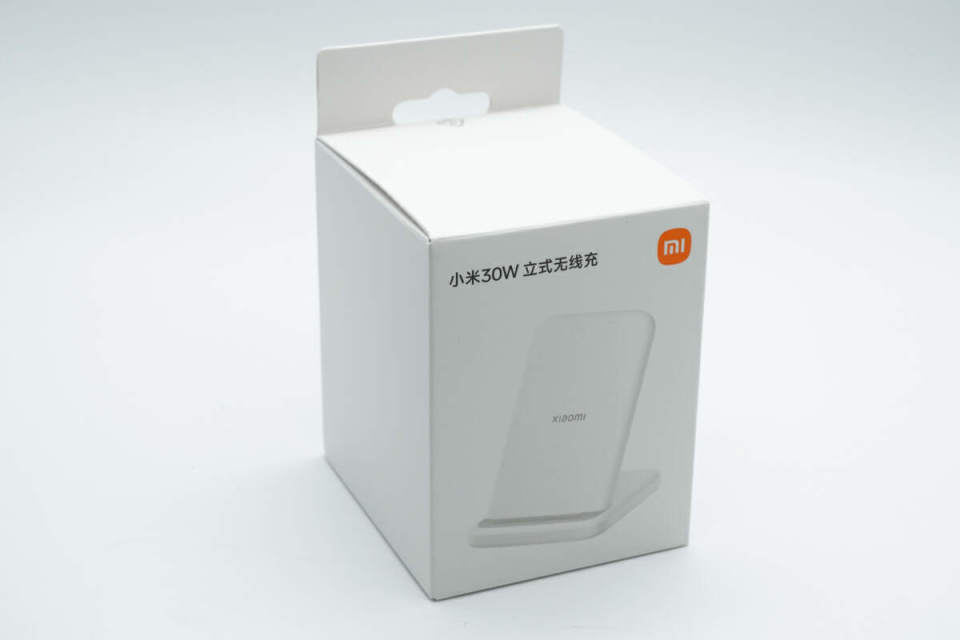

包装盒正面印有小米品牌logo、产品名称以及三维外观图示。

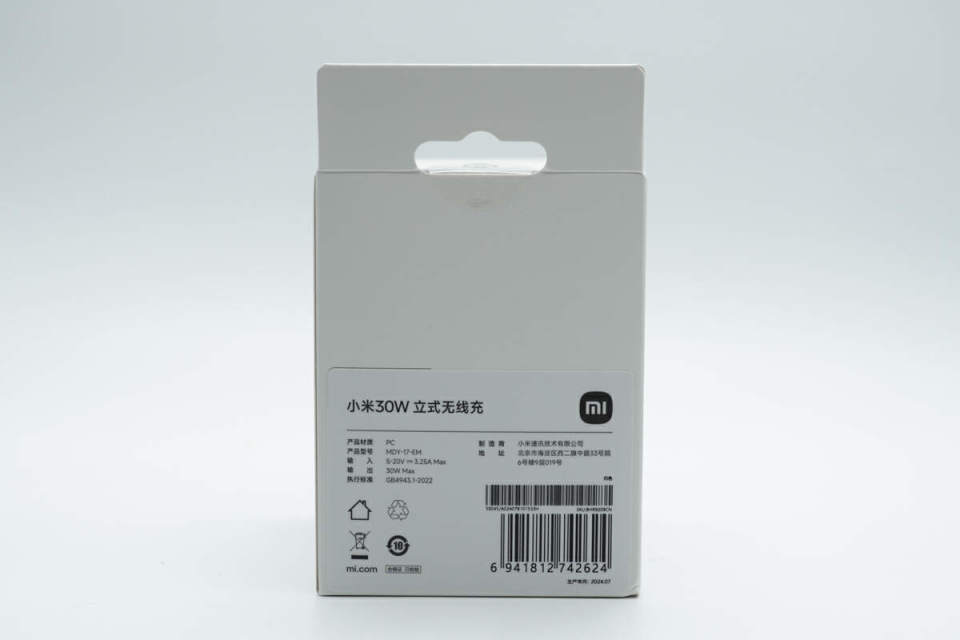

背面贴有产品参数信息贴纸。
贴纸上信息特写，下面到产品实物展示环节再介绍。

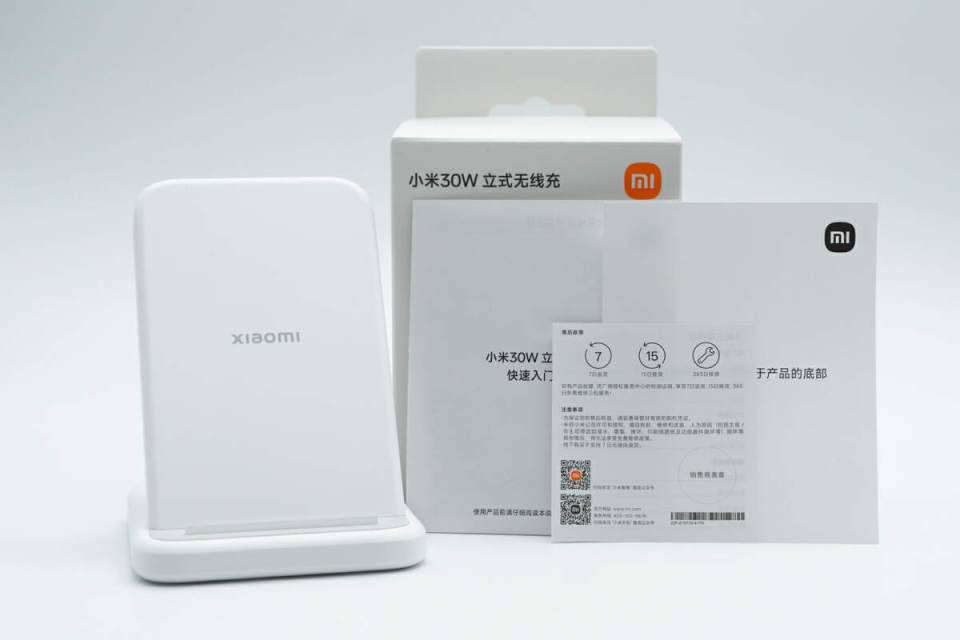

打开包装，除小米30W 立式无线充外，另有入门指南、保修卡等。

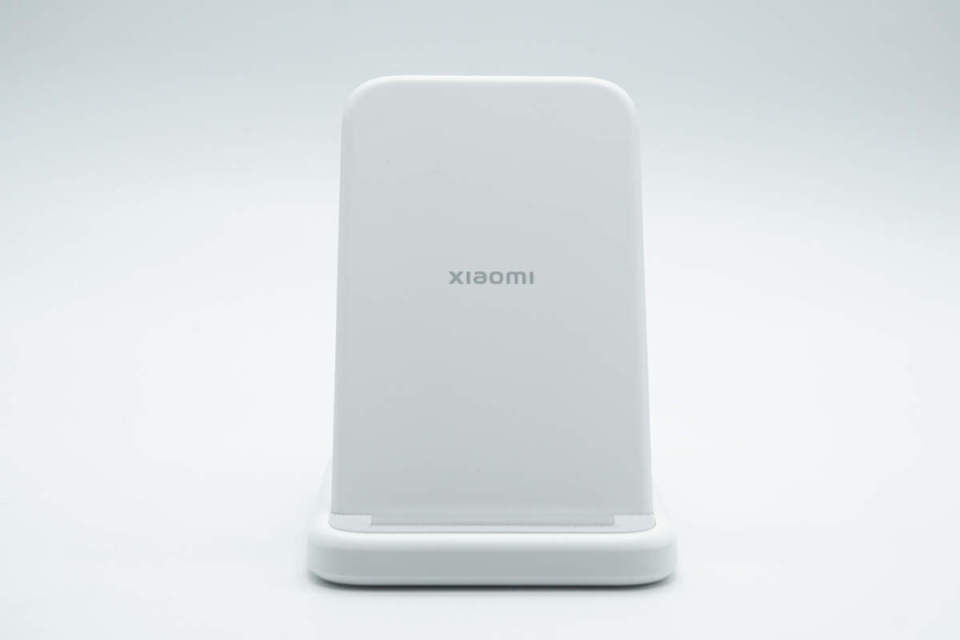

小米30W立式无线充采用经典纯白配色，立式双线圈设计，感应更灵敏，此次底座和充电面板都做了轻薄处理，四周边角过渡非常圆润。

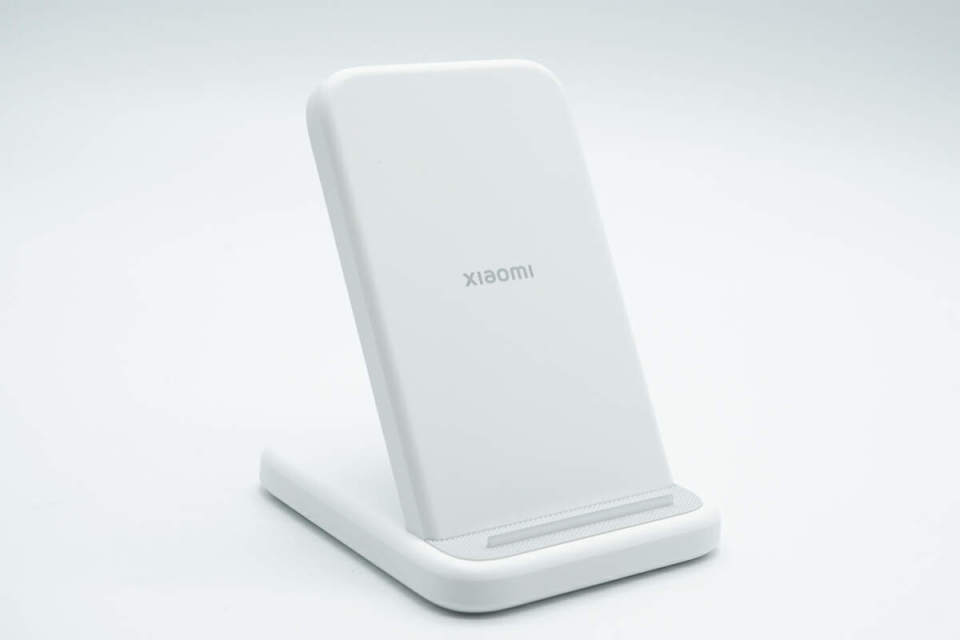

无线充电板正面中心印有Xiaomi品牌。

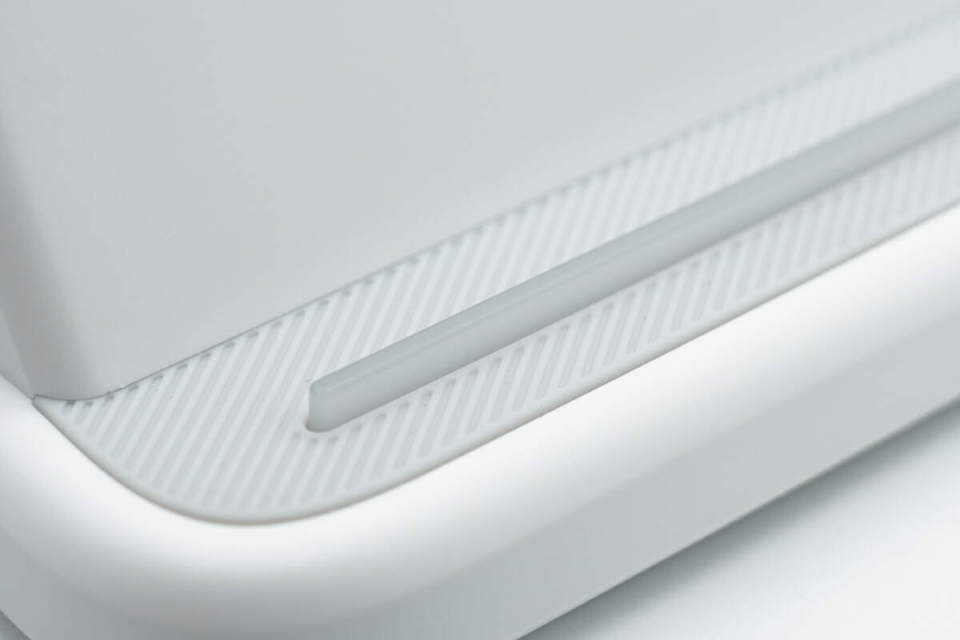

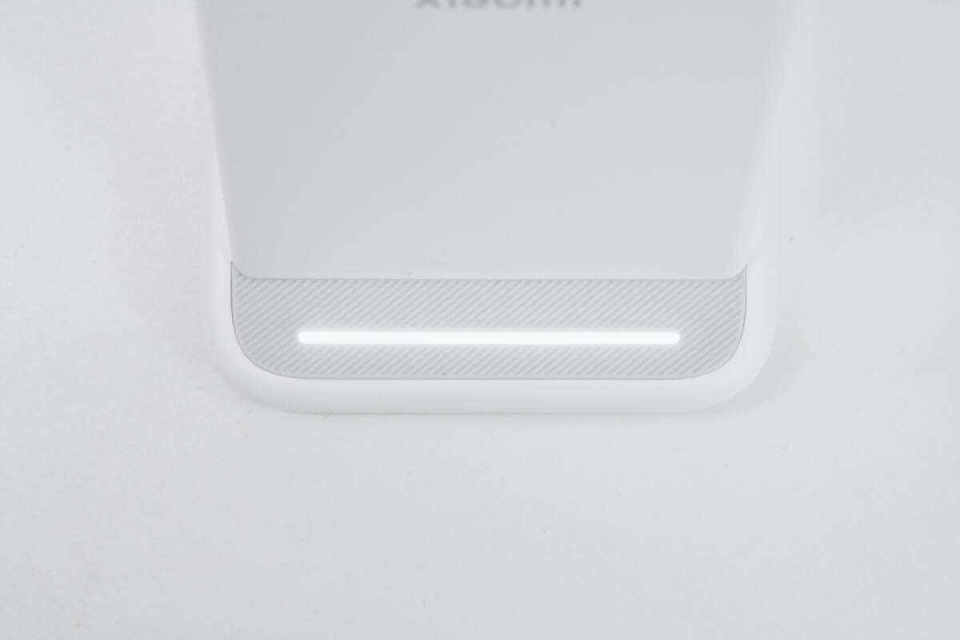

底座支撑台加入斜纹橡胶垫防止滑动，同时设有LED灯带，并且凸起设计可充当挡板避免手机滑落。
LED灯两白光，可通过实时闪烁了解充电状态，智能检测金属异物。
无线充电板与底座倾角符合人体工学设计，手机充电同时不耽误操作。

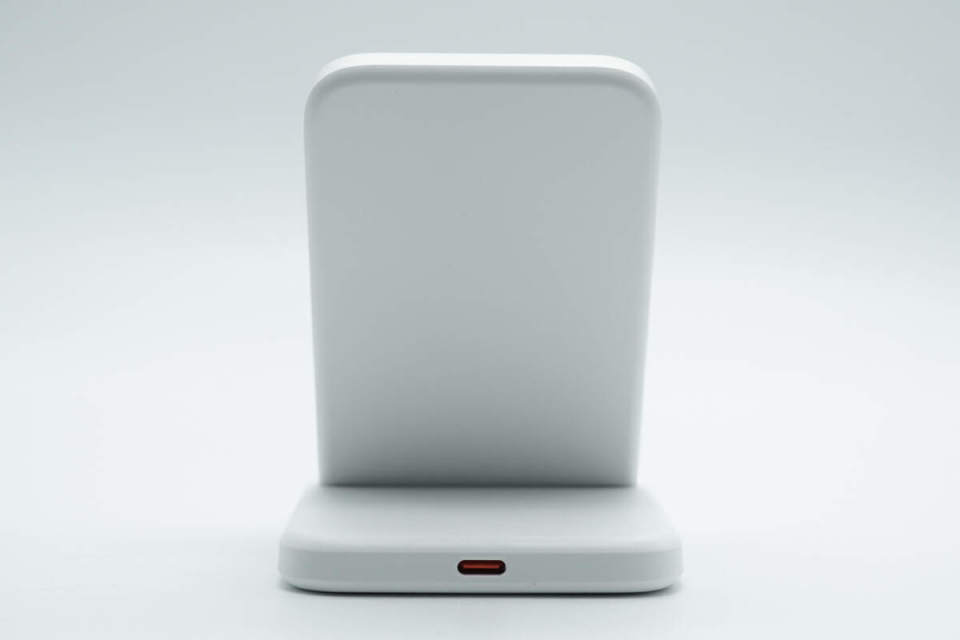

底座后方设有一个USB-C供电接口，兼容市面主流充电线材。

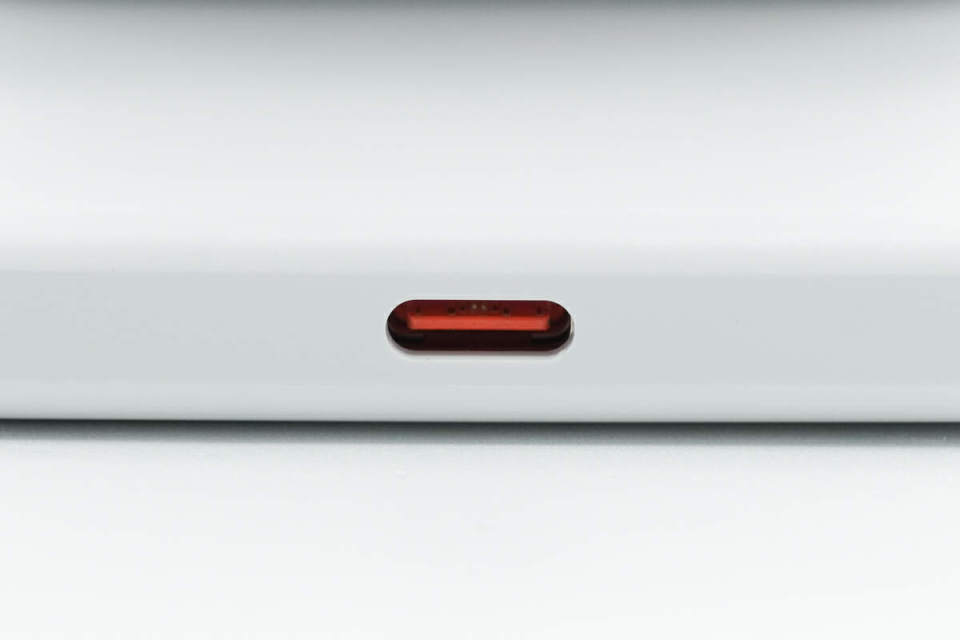

USB-C供电接口特写，采用米系经典橘黄色胶芯。

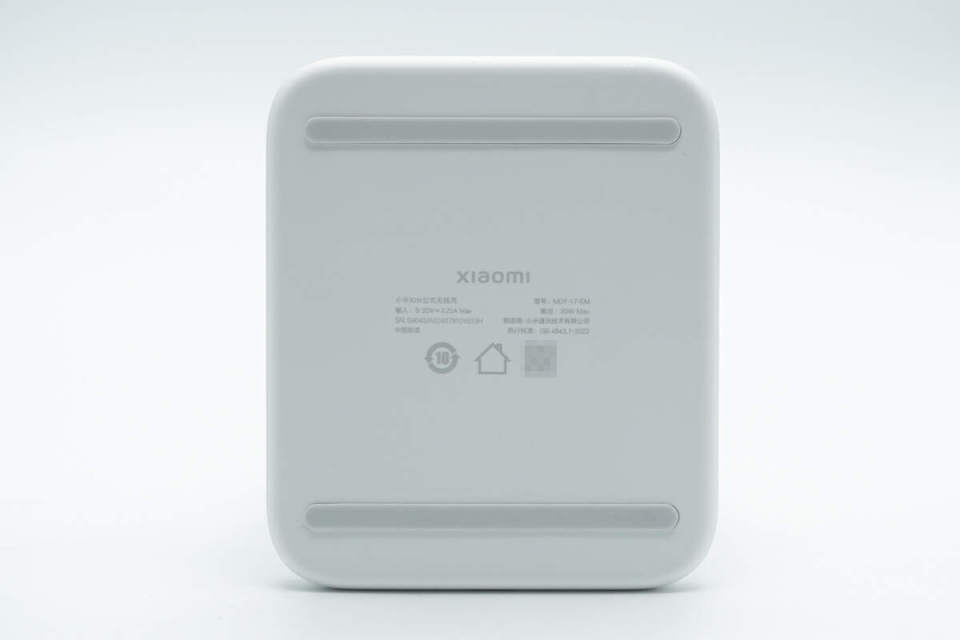

底座底部设有两条硅胶防滑垫，保证产品稳定使用。
中心区域印有产品参数
产品名称：小米30W立式无线充
产品材质：PC
产品型号：MDY-17-EM
输入：5-20V/3.25A Max
输出：30W Max
制造商：小米通讯技术有限公司

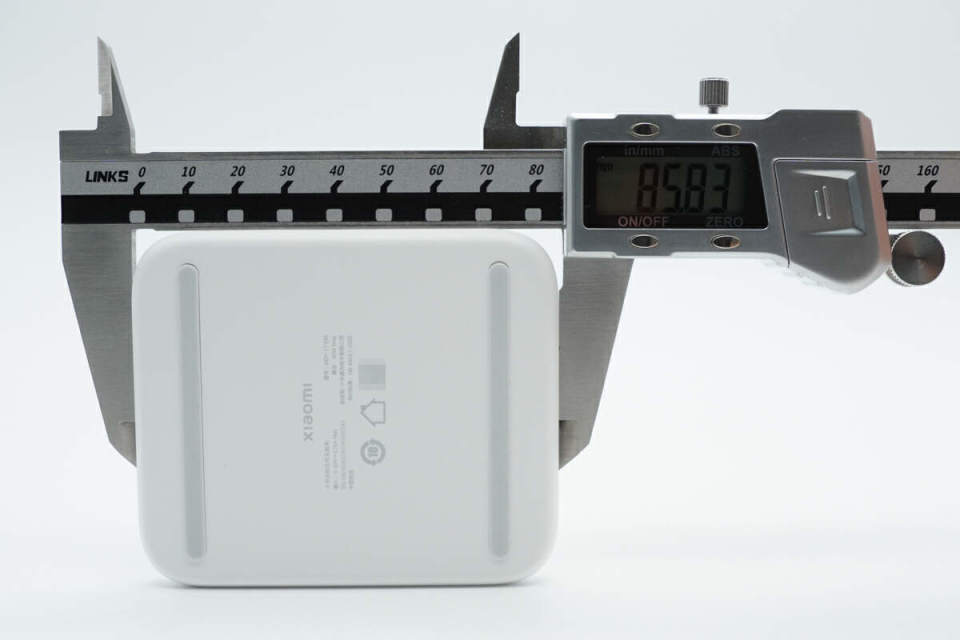

实测无线充底座长度为85.83mm。

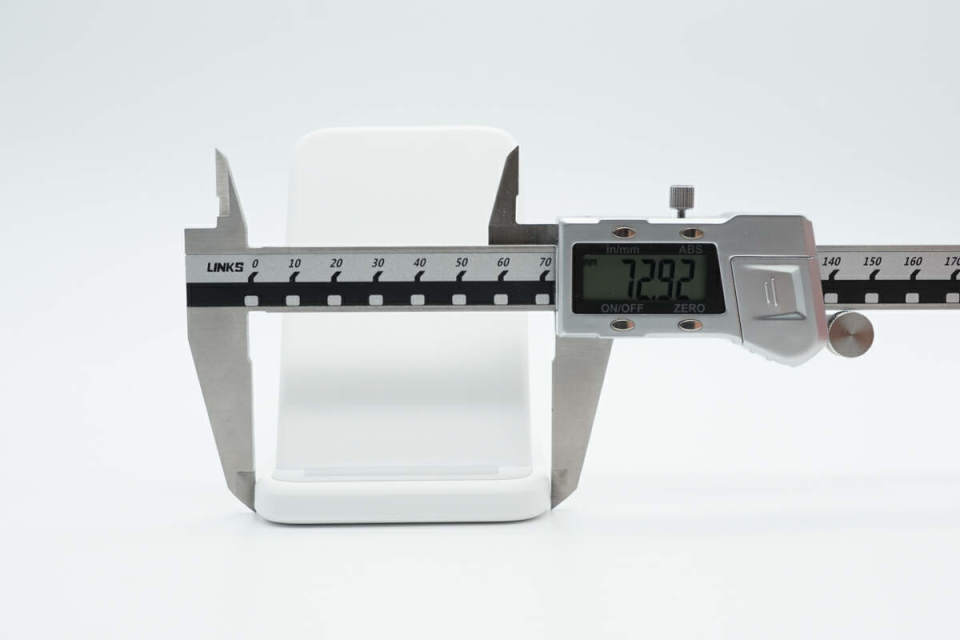

宽度为72.92mm。

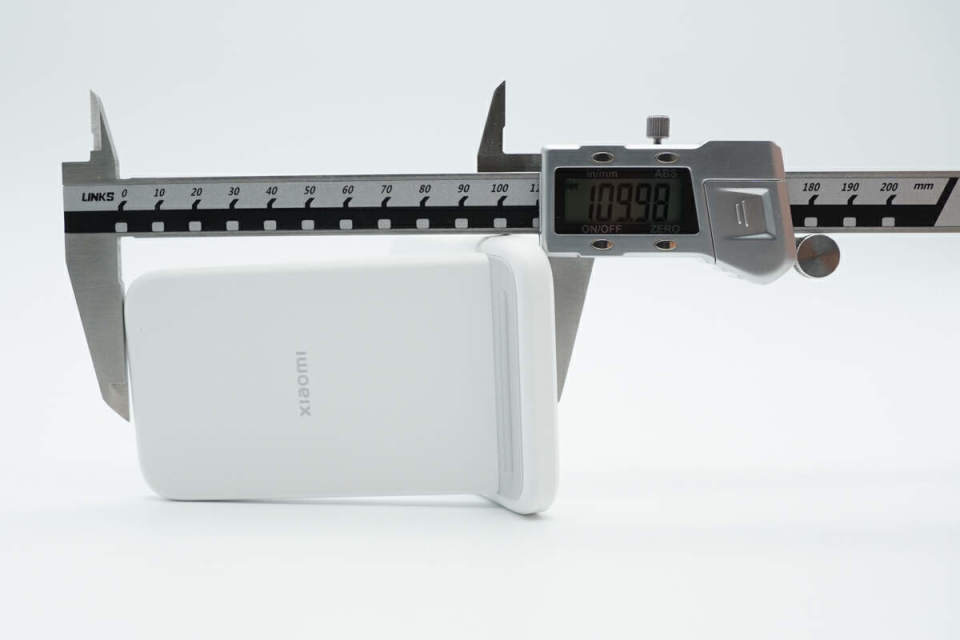

机身的高度为109.98mm。

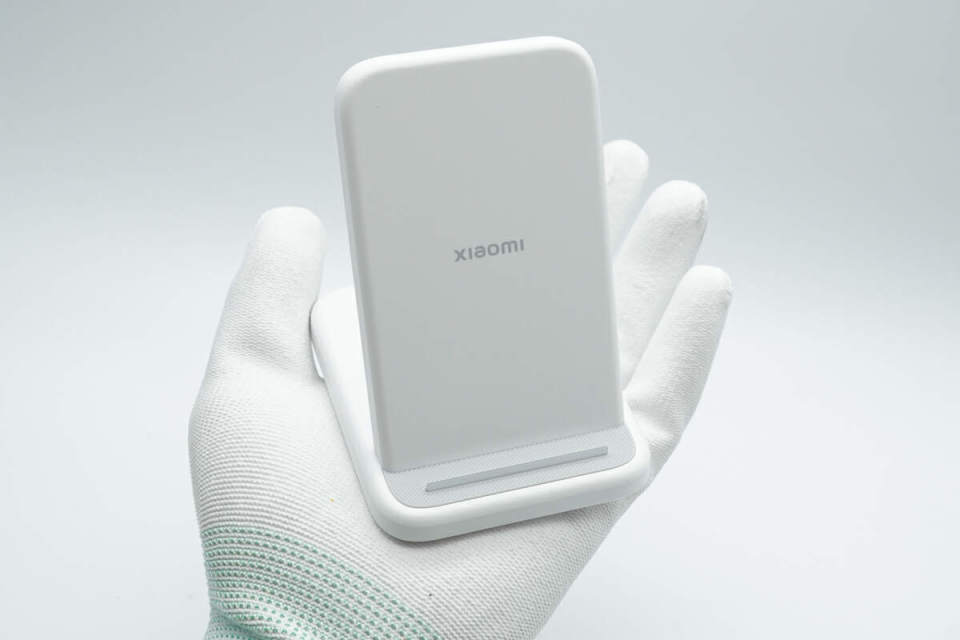

小米30W无线充拿在手上的大小直观感受。

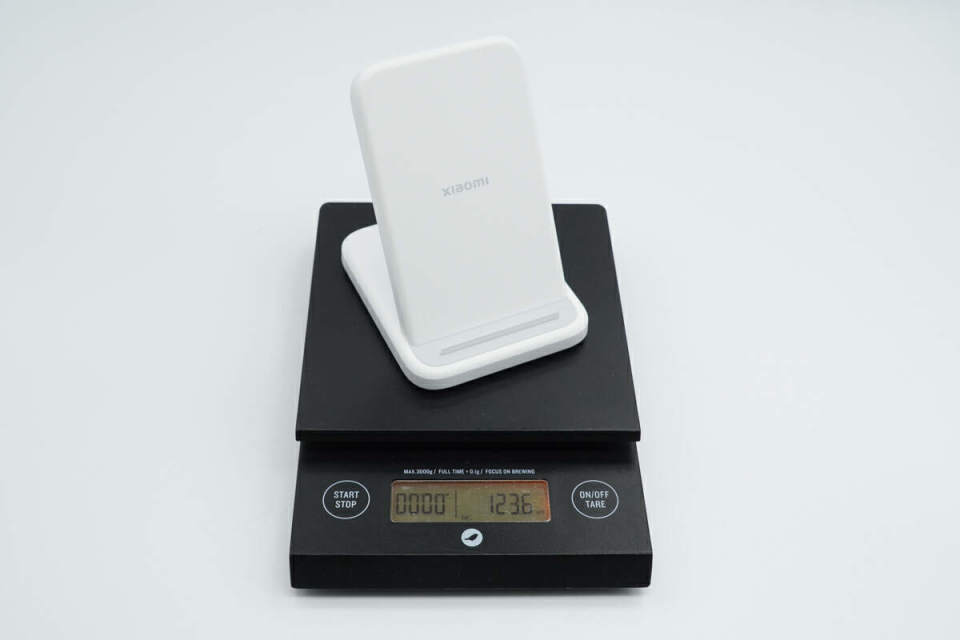

另外测得产品重量约为124g。

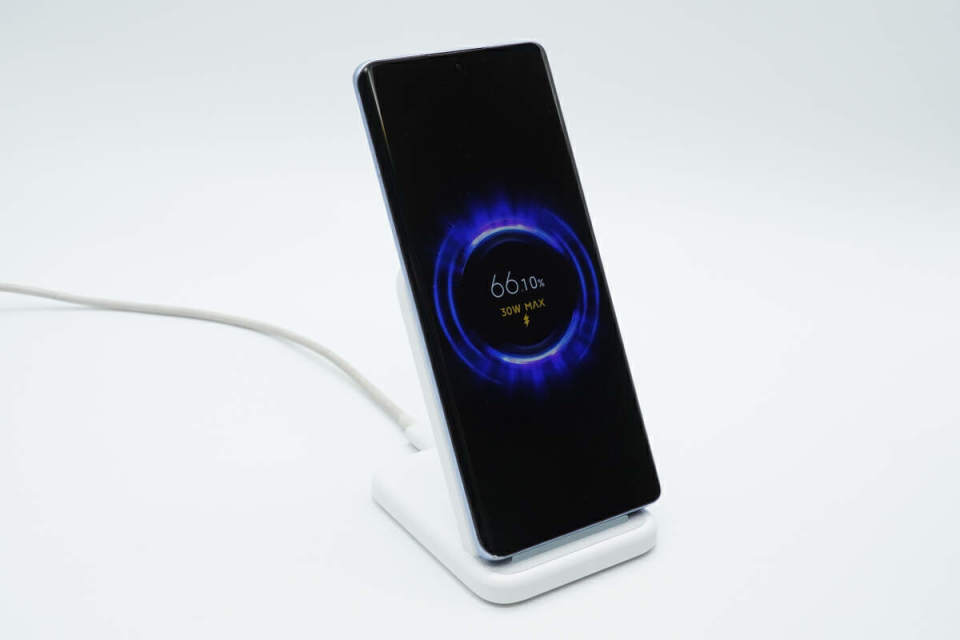

将小米14 Ultra手机放置在小米30W立式无线充时，可以看到显示“30W Max”无线充电UI界面，即激活了小米30W无线澎湃秒充。

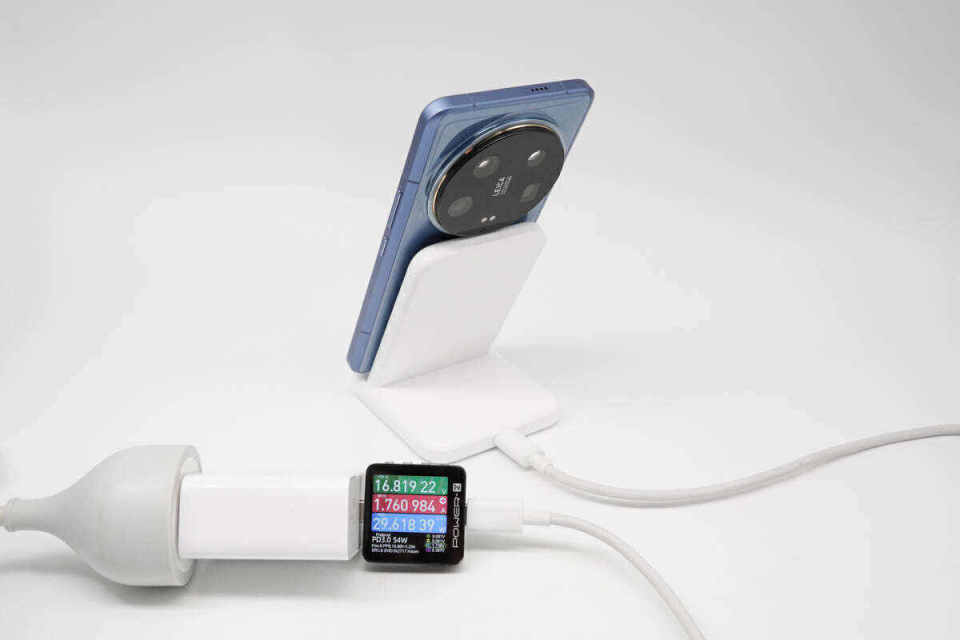

此时的充电器端输出功率约为16.82V 1.76A 29.62W。
小米30W立式无线充电器拆解
看完小米30W立式无线充电器的开箱和测试，下面就进行拆解，一起看看无线充电器的设计做工。
防滑垫下设有隐藏螺丝。
拆掉螺丝即可将底座外壳打卡。

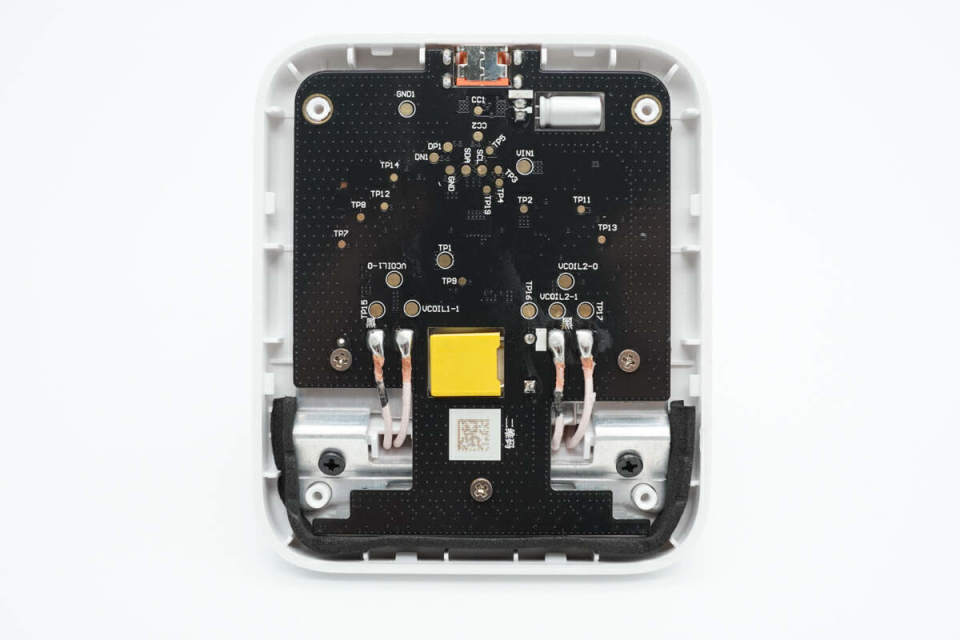

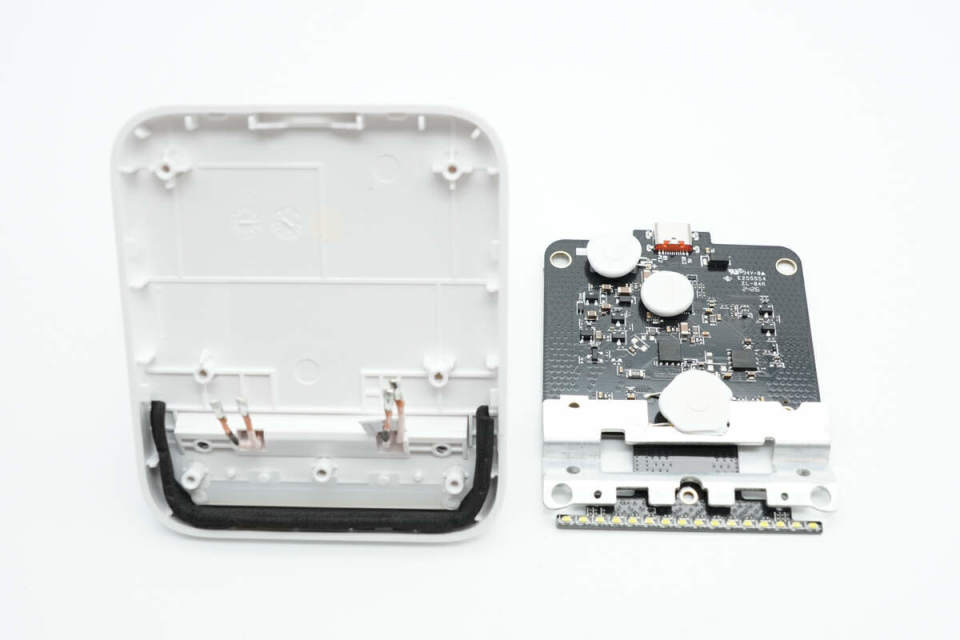

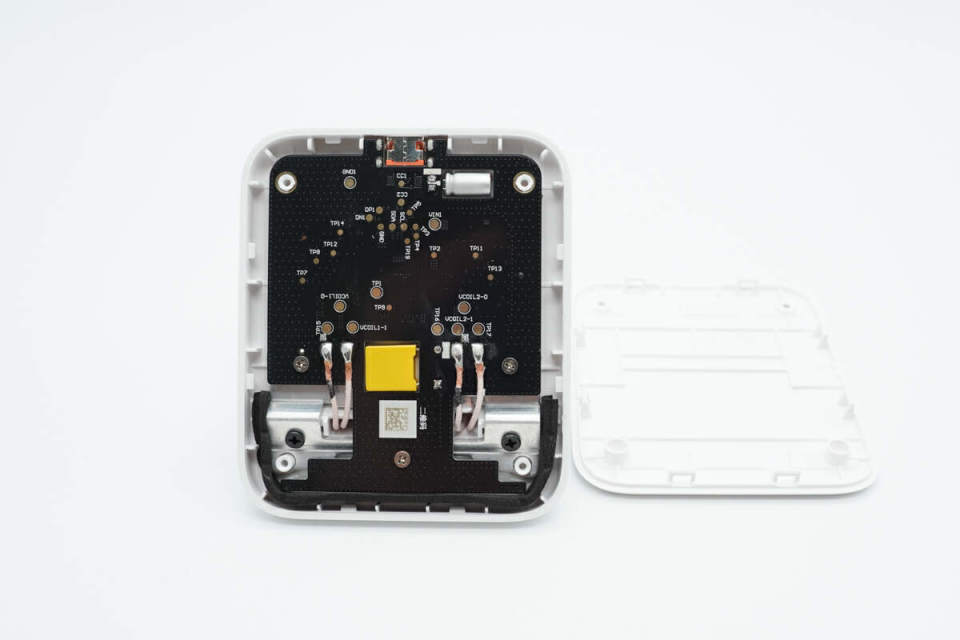

底座内部设有黑色PCB板，通过螺丝以及固定柱固定。

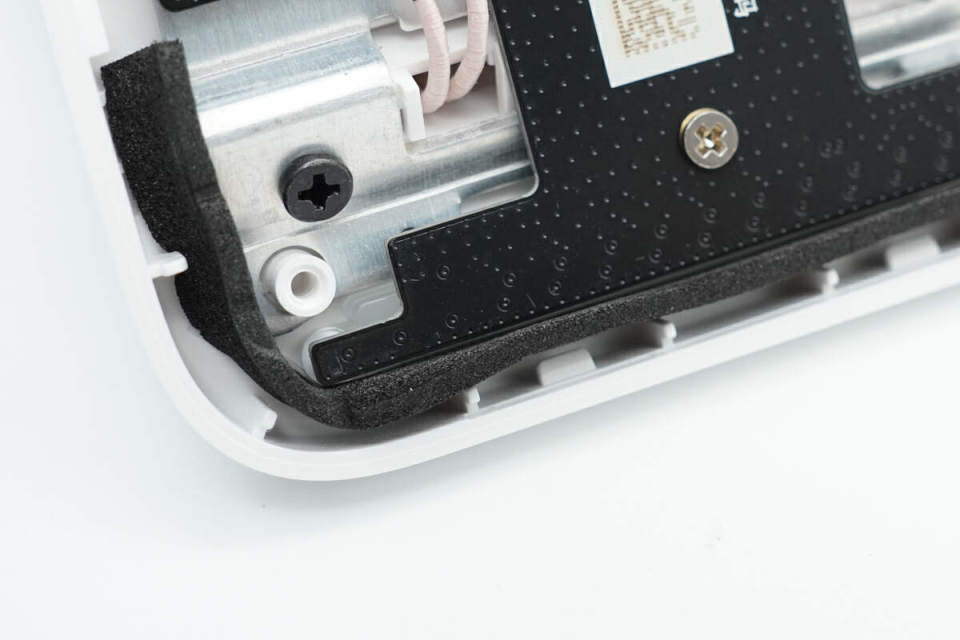

PCB板配有散热金属块，使用螺丝固定，边缘嵌入泡面防漏光。

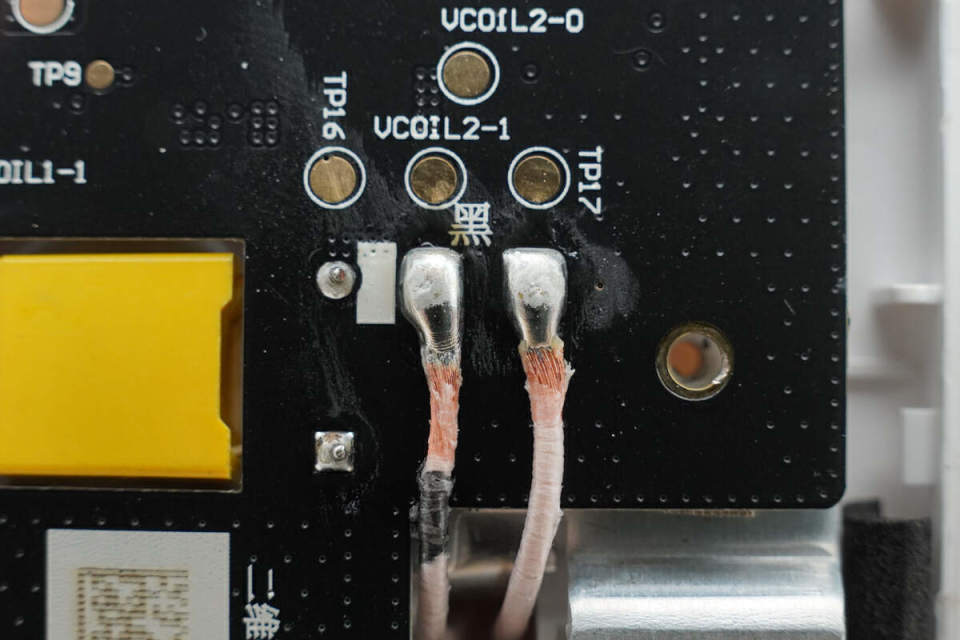

无线充电线圈与PCB板焊接处特写。
热熔将线圈与PCB板分离，并将板子拆下。
板子正面对应无线充电主控芯片以及电容等处打胶处理。

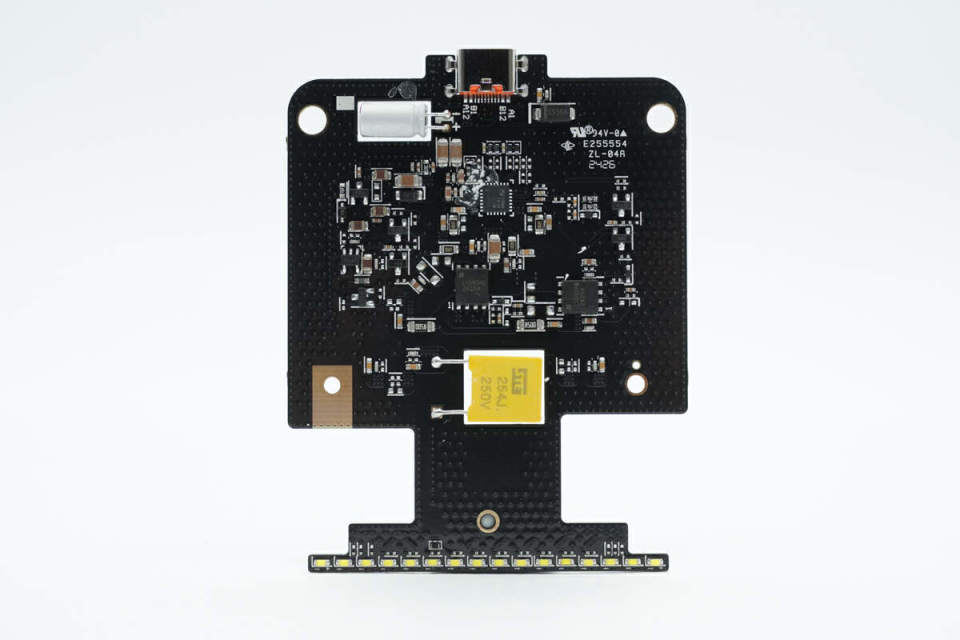

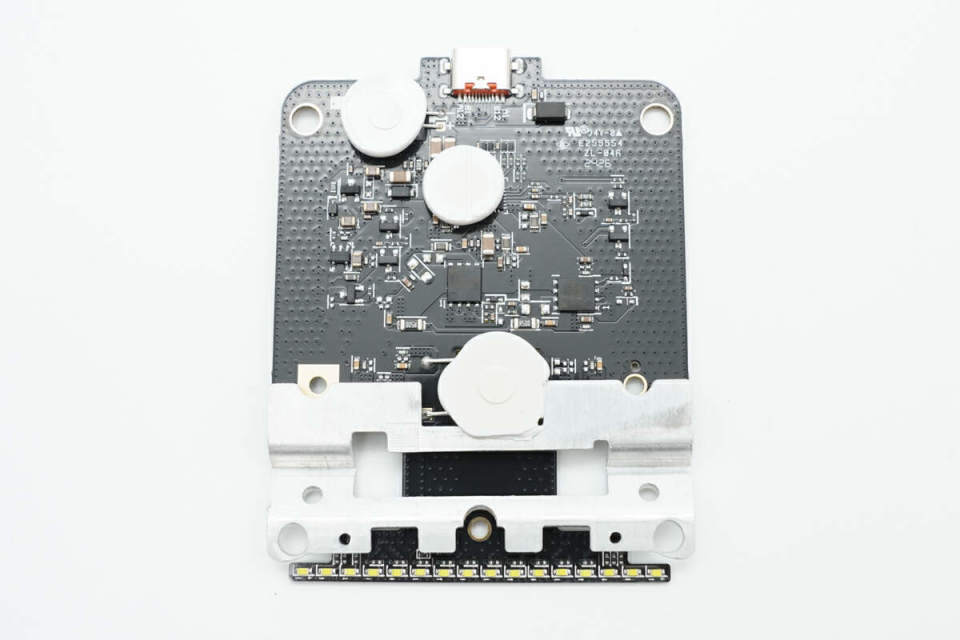

将白胶清理干净，PCB板正面设有滤波电容、无线充电主控芯片、线圈切换MOS管、薄膜谐振电容等器件。

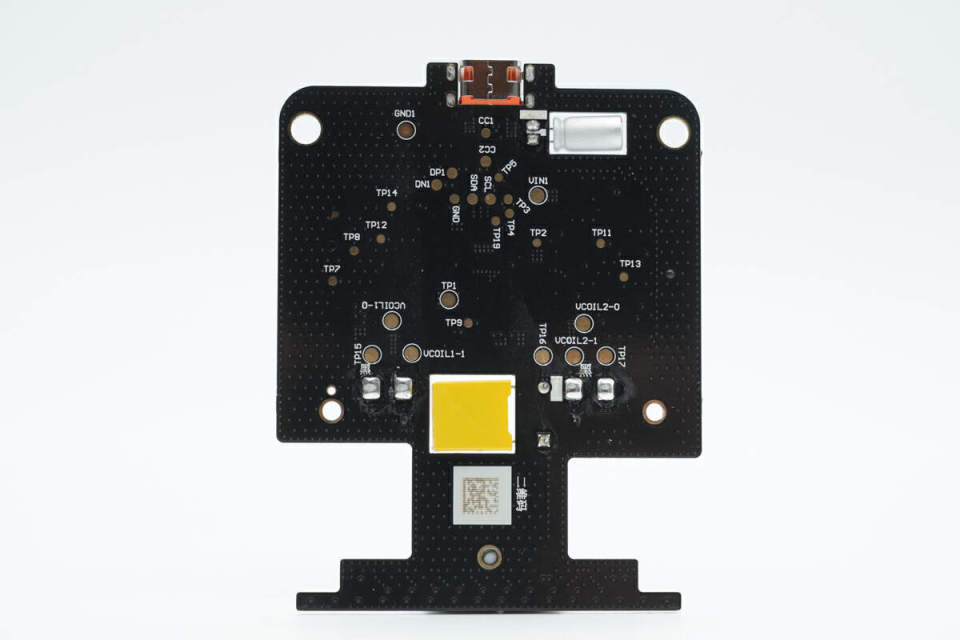

PCB板背面一览，对应输入滤波固态电容以及薄膜谐振电容处镂空，USB-C母座、电容均沉板焊接。

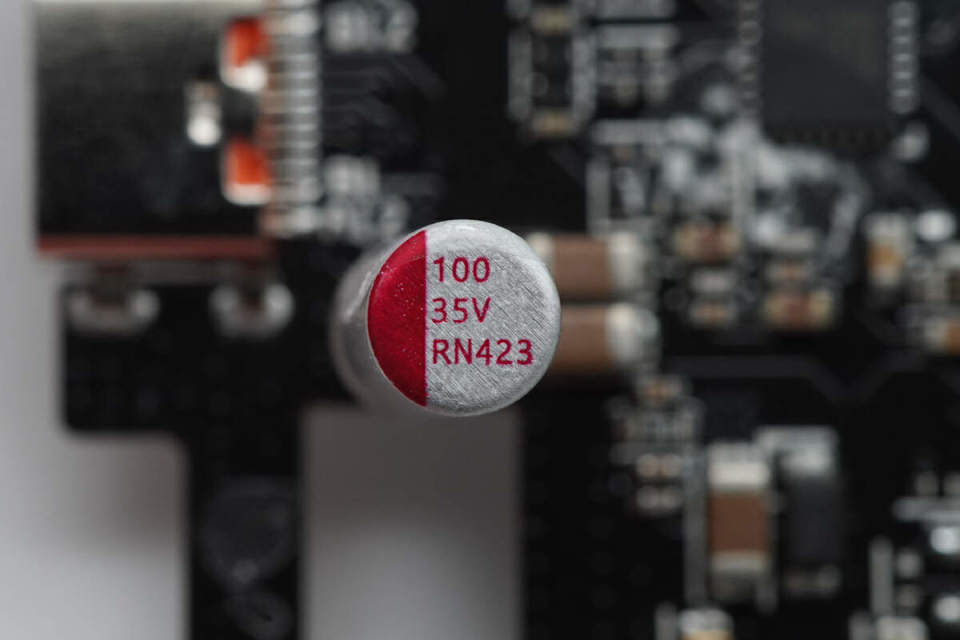

输入滤波电容采用Polycap柏瑞凯RN系列固态电容，规格为35V 100μF。

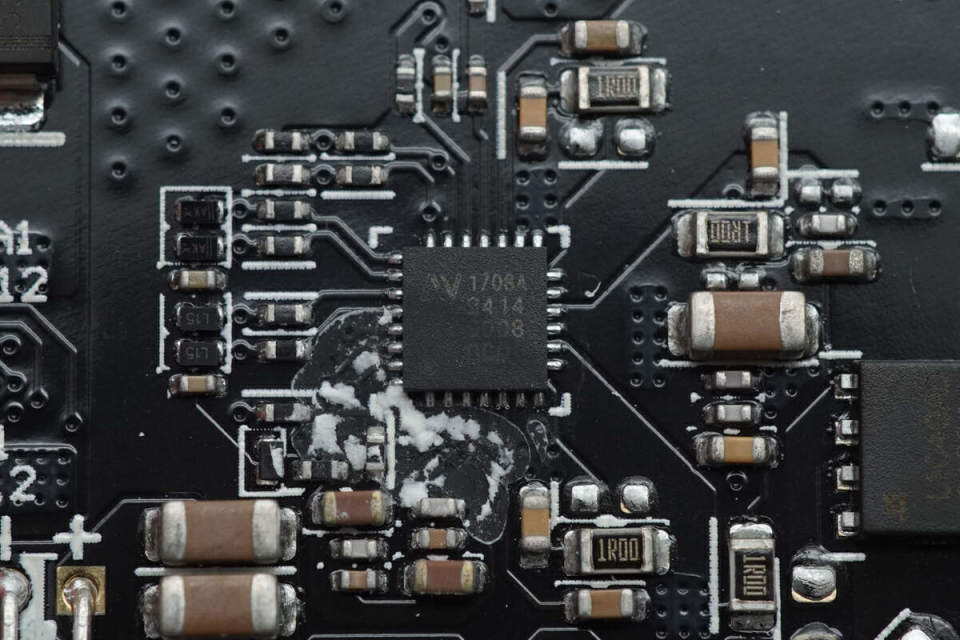

无线充电主控芯片采用伏达NU1708A，是一颗高度集成的无线充电发射端芯片，内部集成MCU和无线充电功率级，将传统无线充电主控芯片和功率全桥芯片集成在一个封装内部，大大节省空间占用。单颗芯片可实现完整的无线充设计，输出功率可达30W。
NU1708A内置高精度无损电流检测，用于异物检测和带内通信，IC内部集成了输入电压欠压锁定、过电压保护、过电流保护和热关断等保护功能，支持I2C和UART接口，内置ADC用于采集充电参数信息。支持QC及PD快充取电功能，具有低静态电流，采用QFN4*4封装。

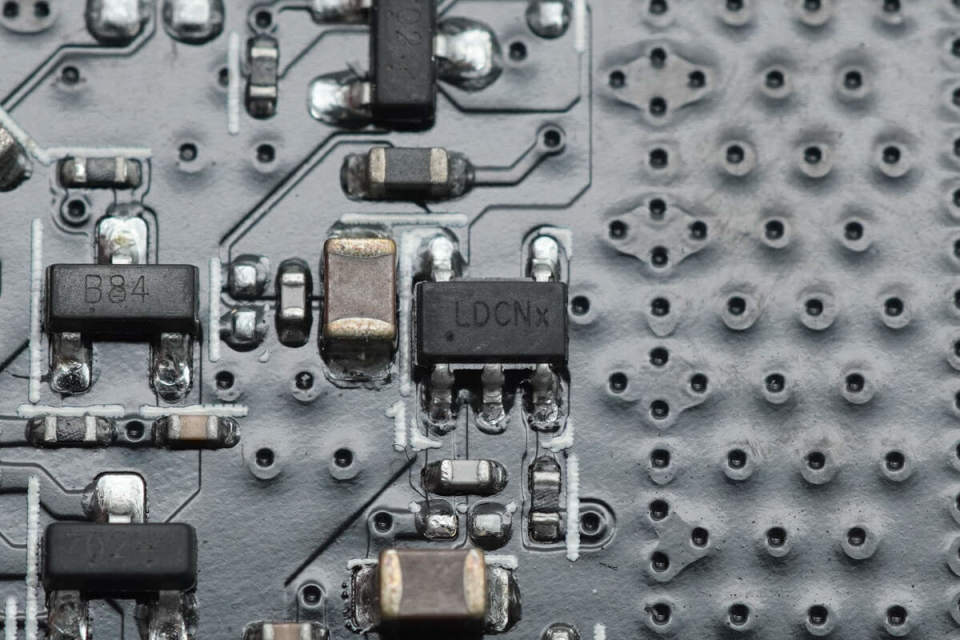

为无线充电主控芯片供电的稳压芯片丝印LDCNx。

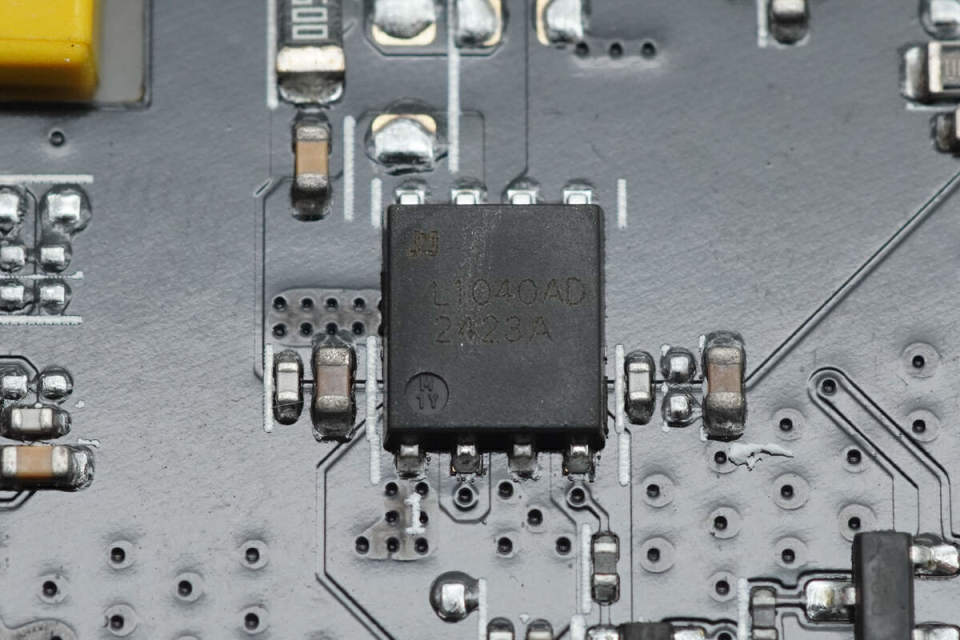

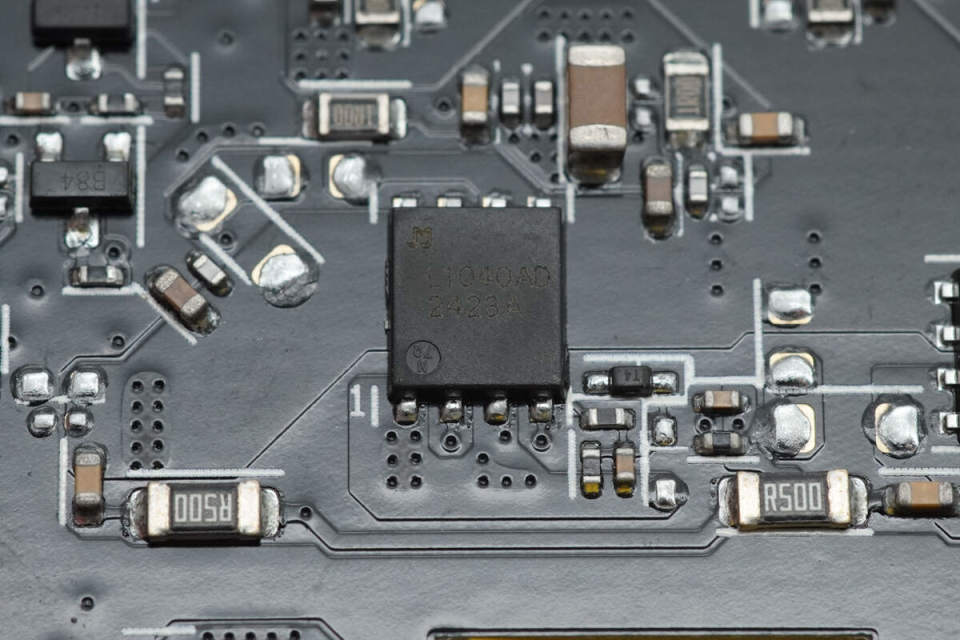

用于线圈切换的MOS管来自捷捷微电，型号JMSL1040AGD，双NMOS，耐压100V，导阻28mΩ，采用PDFN5*6-8L-D封装。
两颗同型号MOS管用于两个无线充电线圈切换。

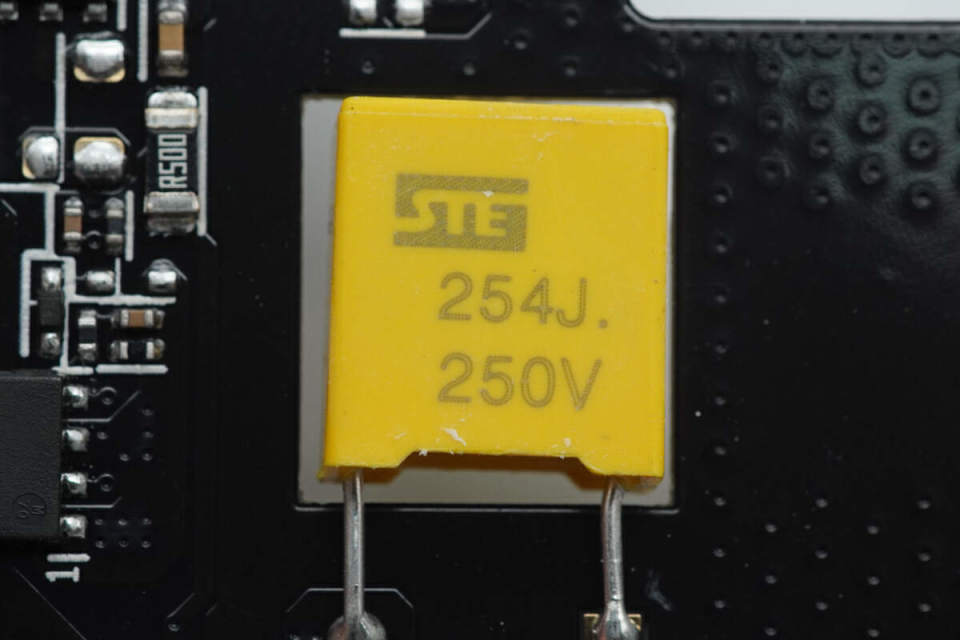

谐振电容来自STE松田电子，规格为0.25μF250V。

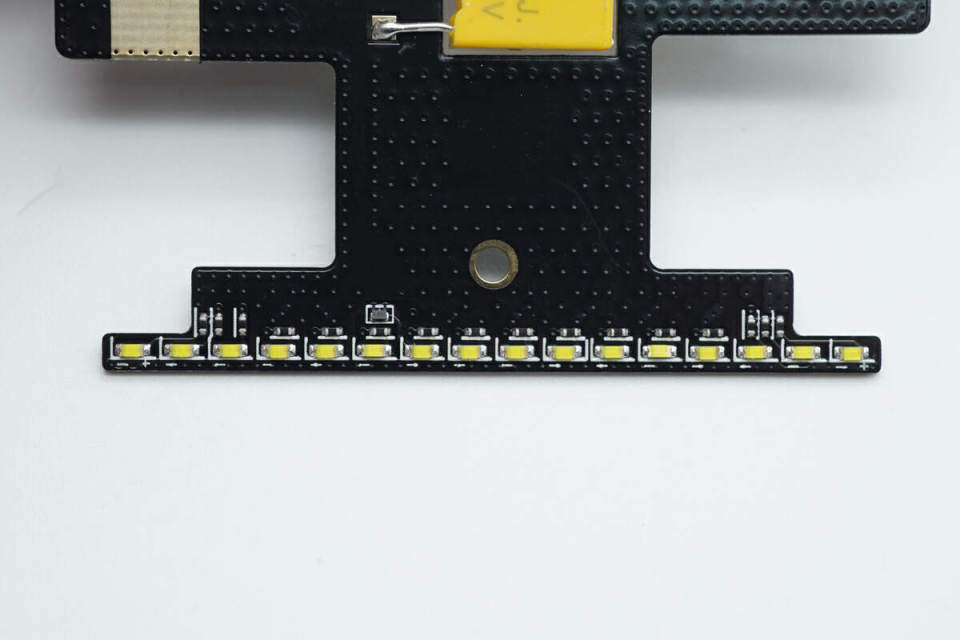

一排LED指示灯特写，总共有16颗。
无线充电板与底座为分体式设计。

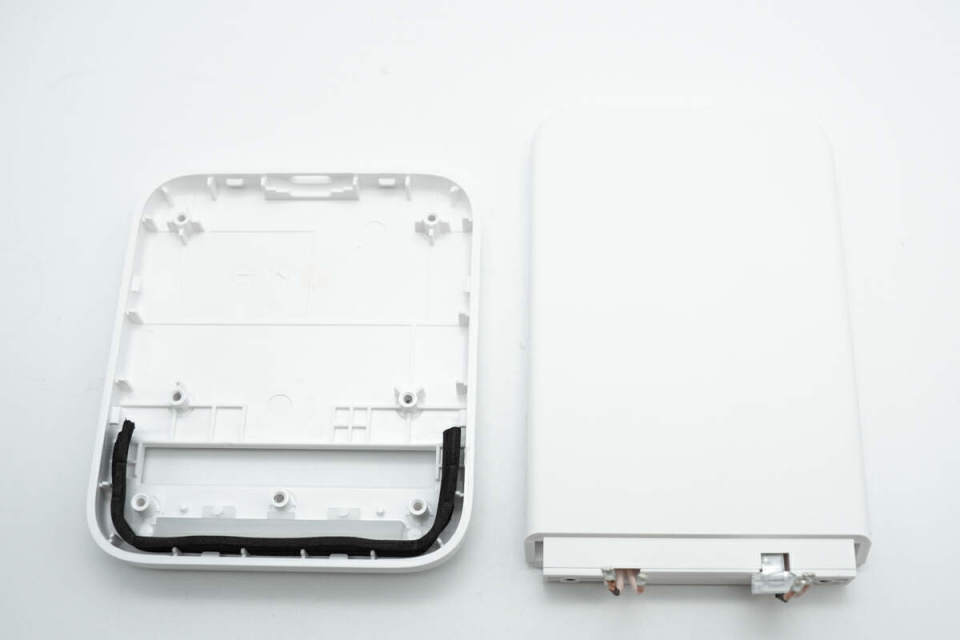

将无线充电板外壳打开，采用卡扣封装。

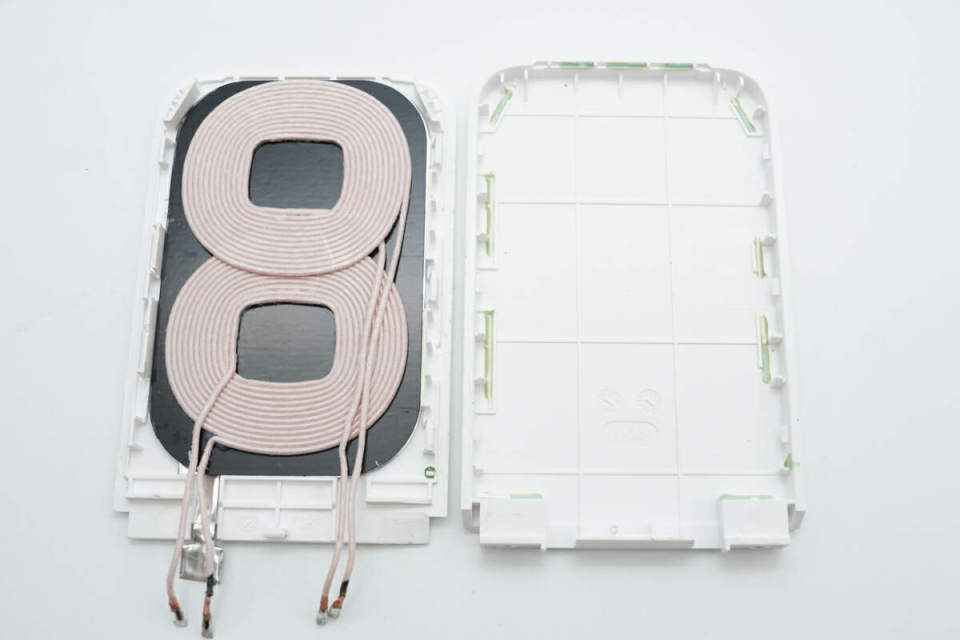

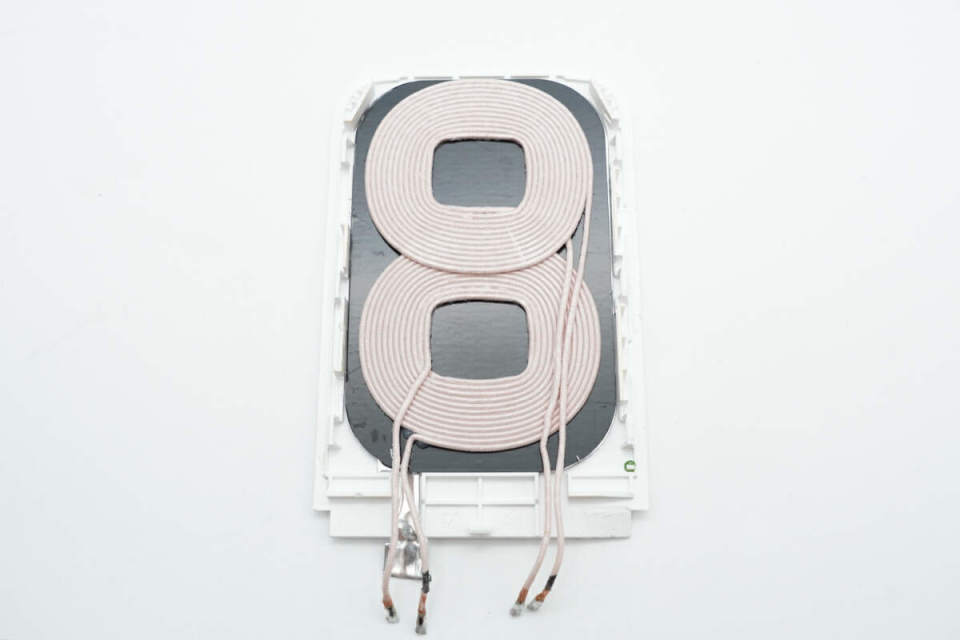

内部为双线圈设计，支持手机横放或竖放进行无线充电，方便用户接收消息和边充边刷剧，提升用户使用体验。

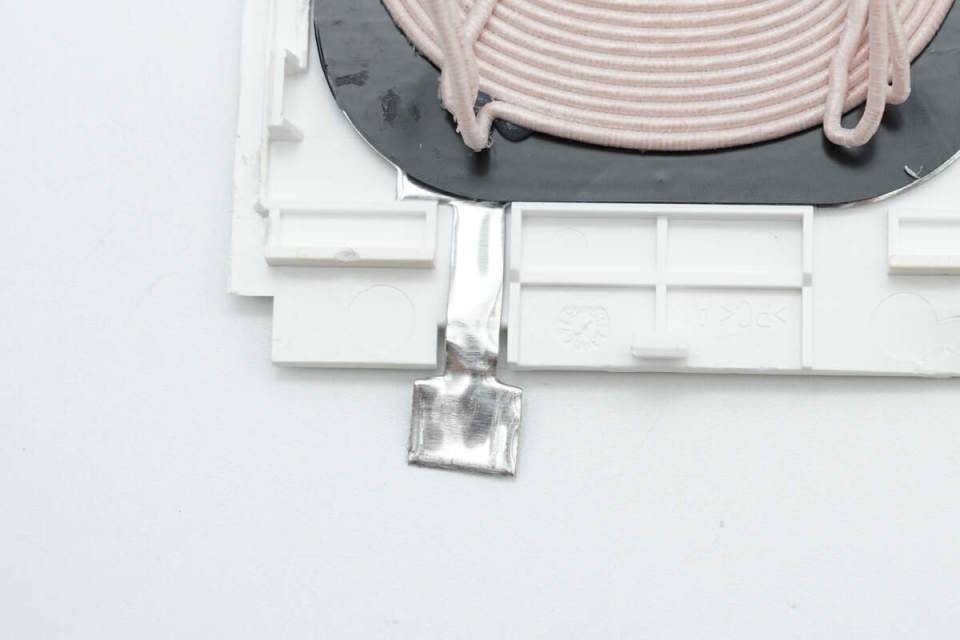

隔磁片下设有铝片接地处理。

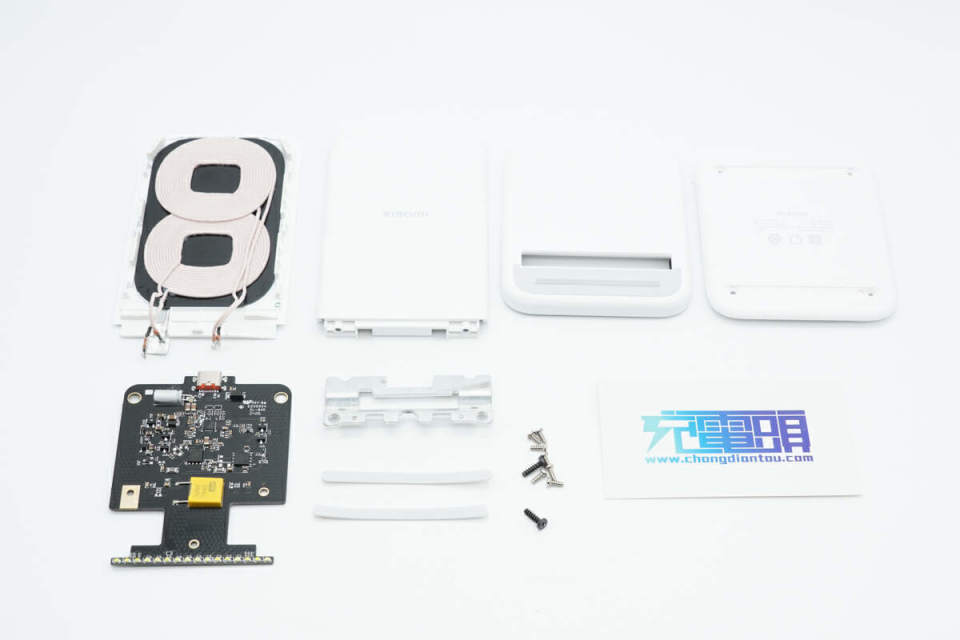

全部拆解一览，来张全家福。
充电头网拆解总结

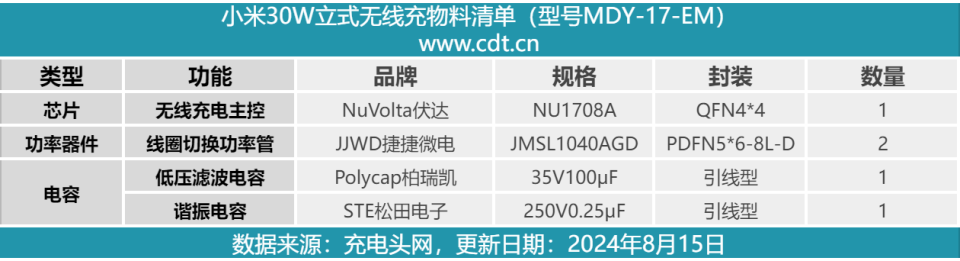

最后附上小米30W立式无线充的核心器件清单，方便大家查阅。
小米30W立式无线充采用经典纯白配色，外观设计简约，机身底座和无线充电板均设计得十分轻薄，边缘圆润，整体轻巧有辨识度。无线充电板内置双线圈，横竖都可充，放桌面时也是一个颜值不错的手机支架。
产品不仅可以为自家的小米系手机提供30W功率澎湃秒充，同时兼容Qi协议，兼容市面主流无线充电子设备。
充电头网通过拆解了解到，底座和无线充电板为分体拼接设计，外壳主要通过卡扣以及螺丝封装固定。内部PCB板也是螺丝固定，USB-C母座、电容等器件沉板处理，并打胶加固保护。产品采用伏达NU1708A高集成无线充电方案，得益于此电路设计精简高效。
