前言
电器新观察拿到了小熊高速吹风机A2珍珠白配色，首先需要说明的是，本次拆解的这个吹风机，为必易微定制的礼品，在包装盒和吹风机本体上都印有必易微的logo。
小熊高速吹风机内置11万转三相高速无刷电机，强劲吹出风速高达73m/s，吹风机具备低档和高档两档风速，具备冷风，热风，恒温和冷热循环四种模式，吹风机支持1000次每秒检测温度，实现智能控温。
这款吹风机还采用十重降噪技术，有效降低使用噪声。吹风机手柄设有防吸发滤网，使用安全放心。吹风机配备的磁吸风嘴为双层设计，磁吸安装简单，双层设计防烫。配备的电源线长度约为1.7米，为主流长度。下面就带来小熊高速吹风机A2的拆解，一起看看内部的设计和用料。
小熊高速吹风机A2开箱
吹风机包装盒正面印有小熊商标和吹风机外观图。
包装盒背面印有必易微的logo。

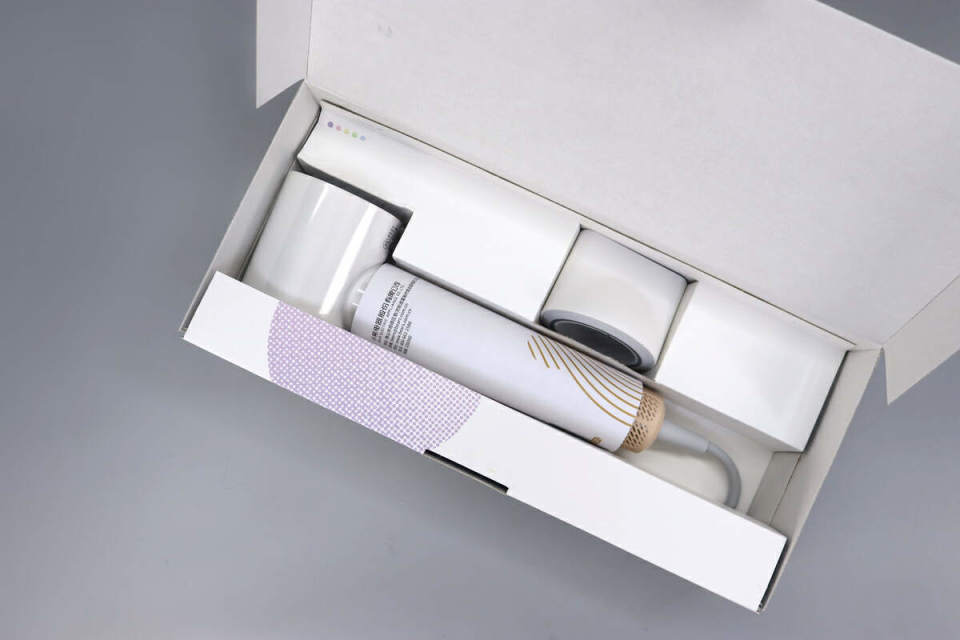

在包装内部设有吹风机和磁吸风嘴。

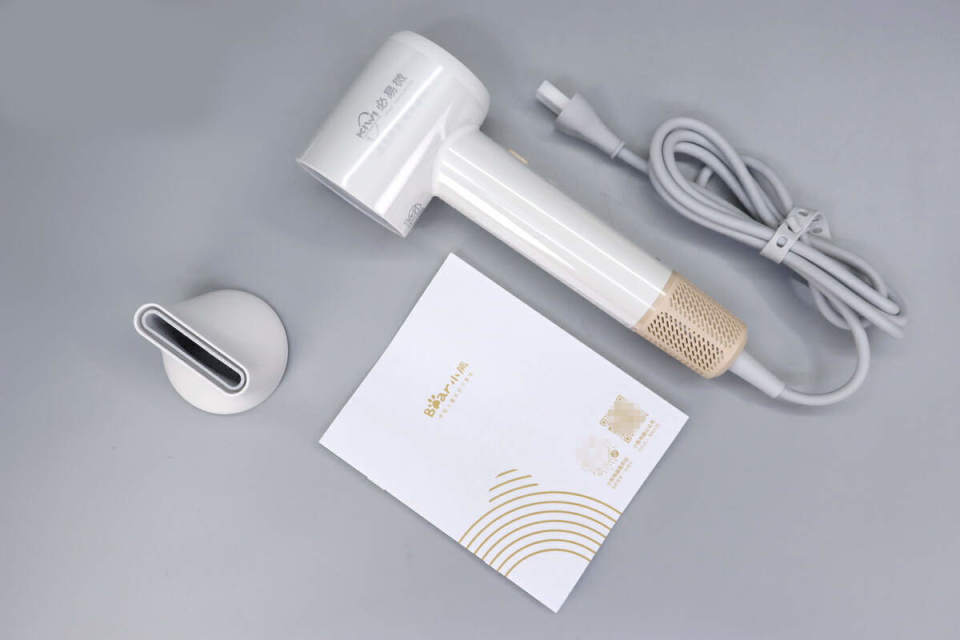

吹风机，磁吸风嘴和说明书一览。

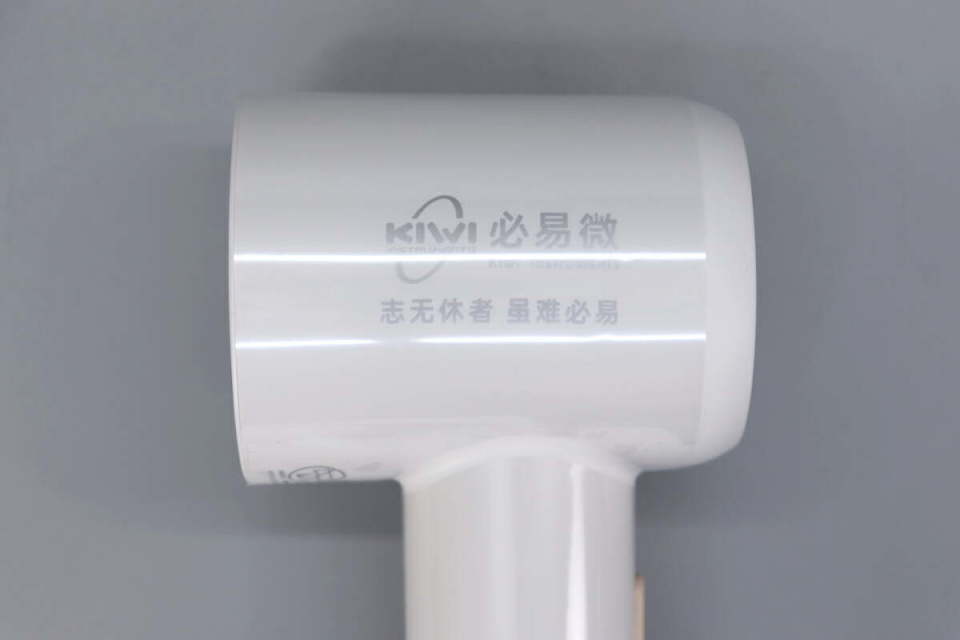

吹风机侧面印有必易微logo。

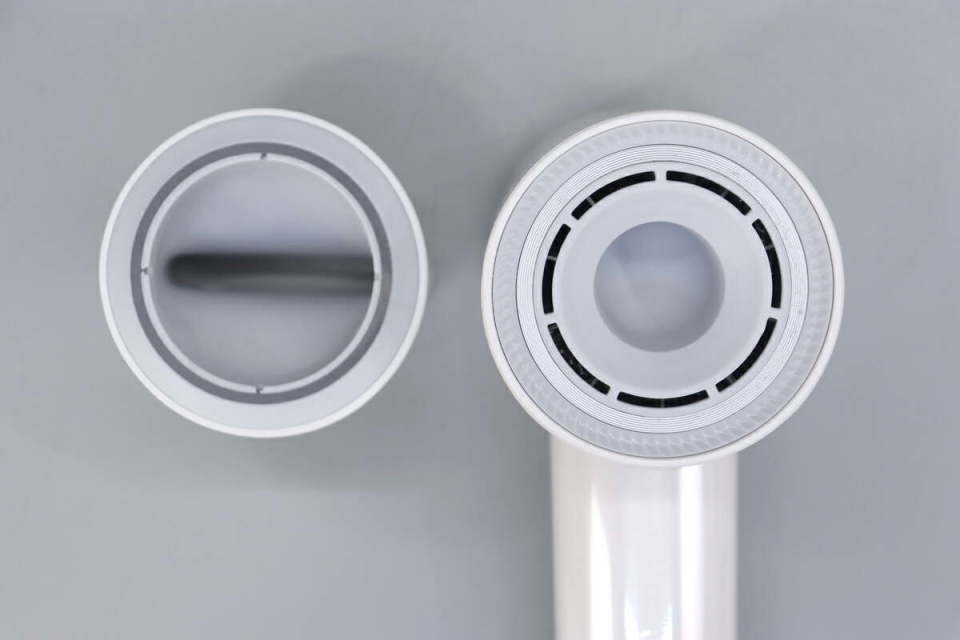

吹风机磁吸风嘴背面与出风口一览。

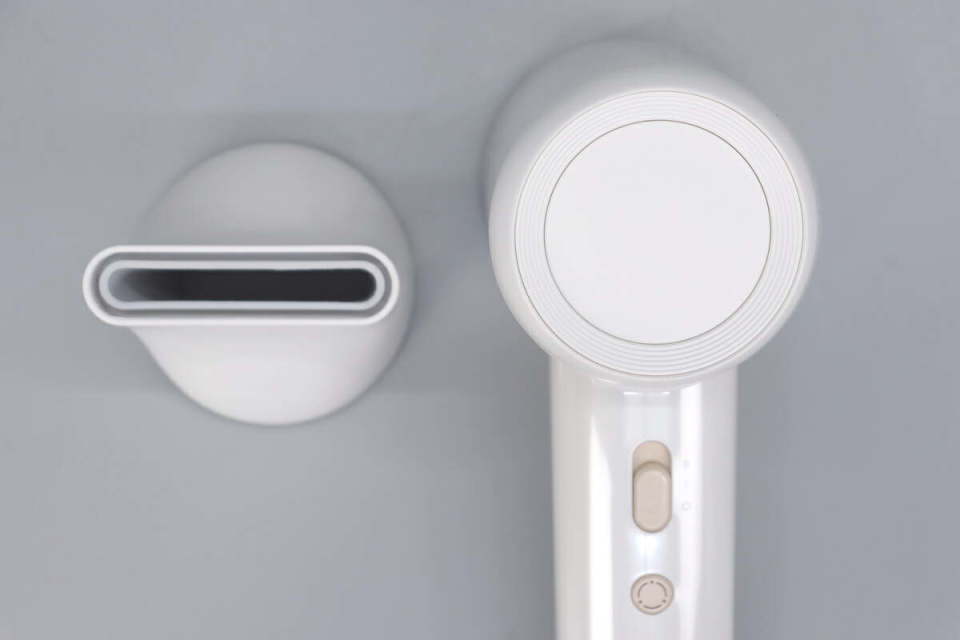

吹风机尾部和磁吸风嘴出风口一览。

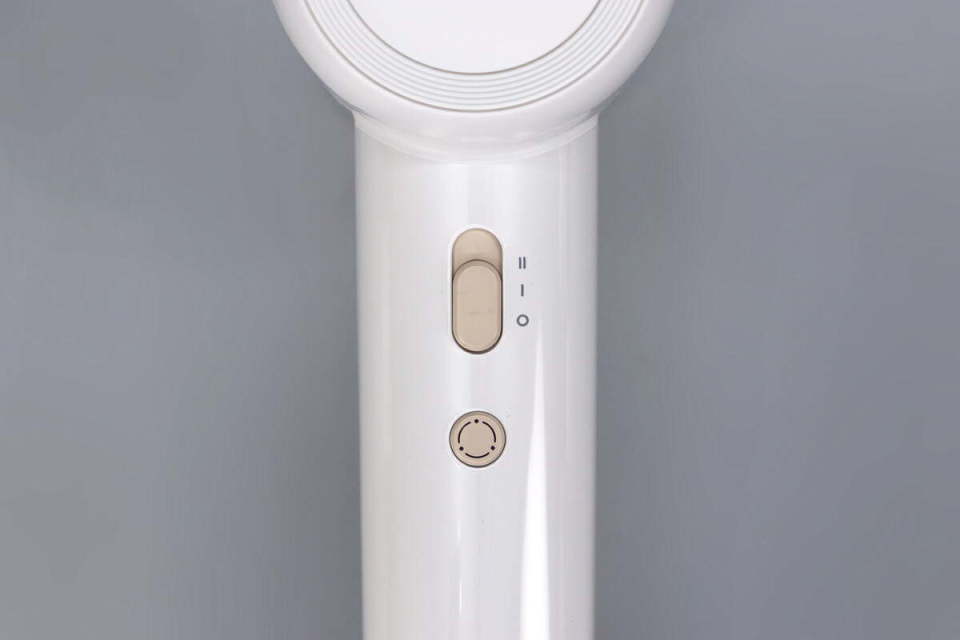

握把上设有电源键和档位滑动键。

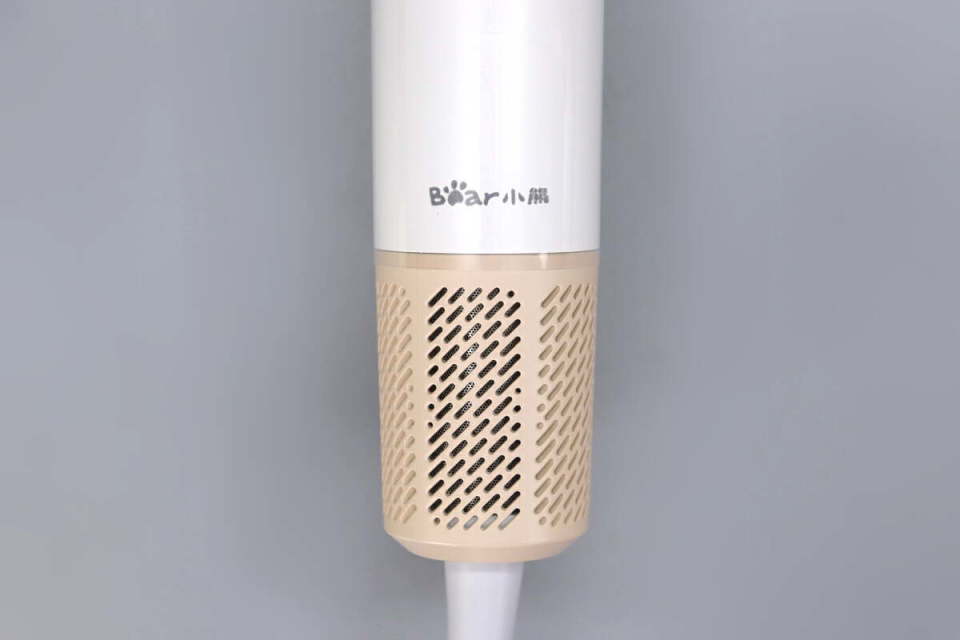

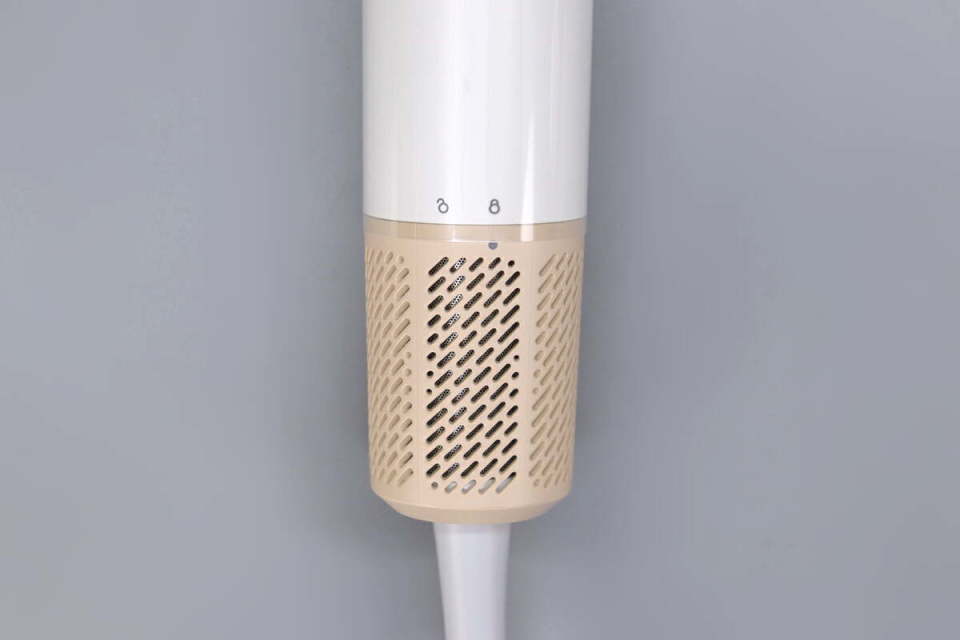

握把下方为进气口，设有长条状开孔。
进气口锁定标识一览。

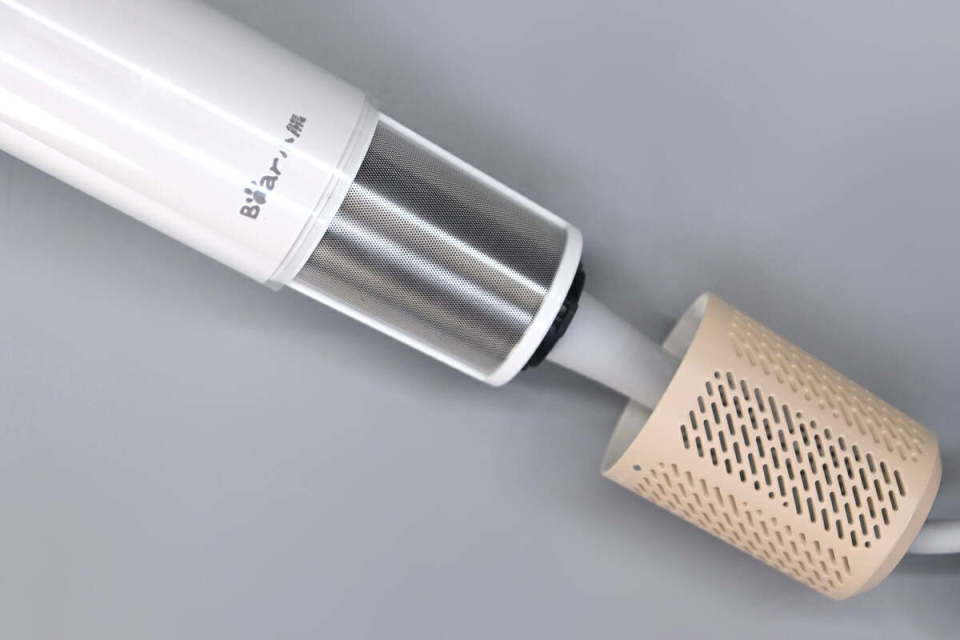

旋转取下进气口外壳，内部设有不锈钢进气滤网。

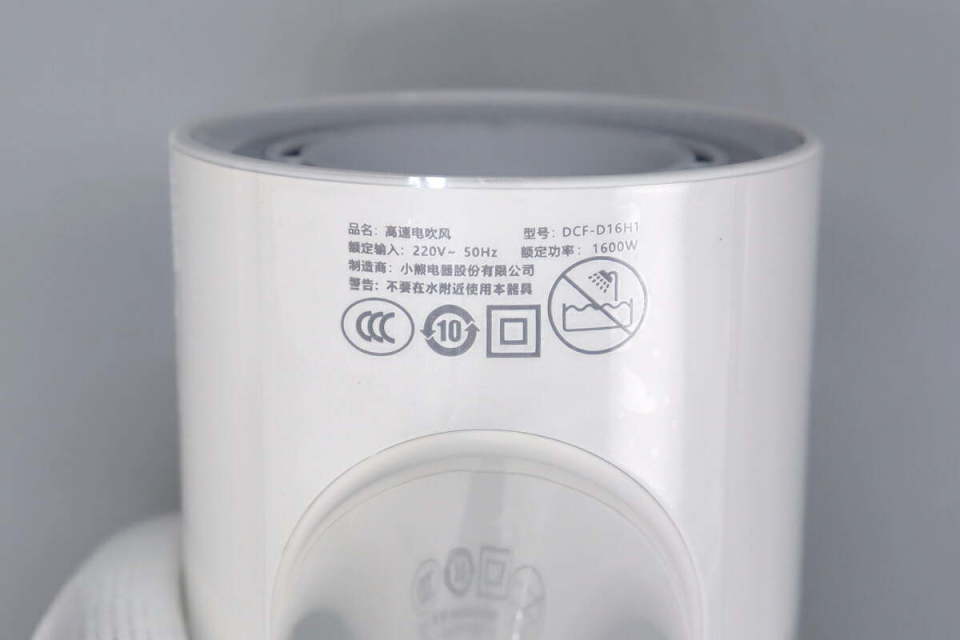

电吹风外壳参数特写
品名：电吹风
型号：DCF-D16H1
额定输入电压：220V 50Hz
额定功率：1600W
制造商：小熊电器股份有限公司

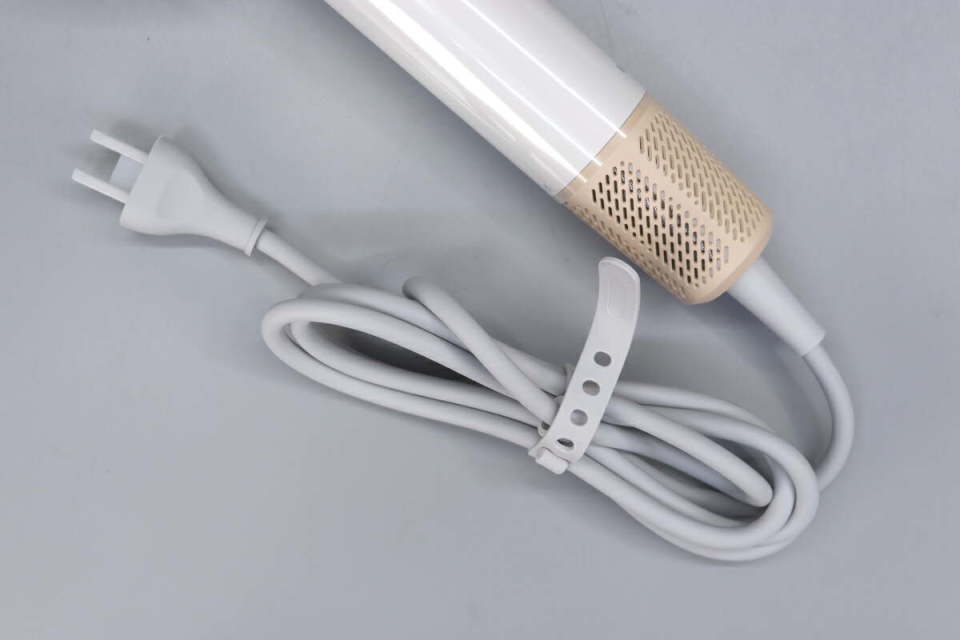

电源线设有扎带捆绑。

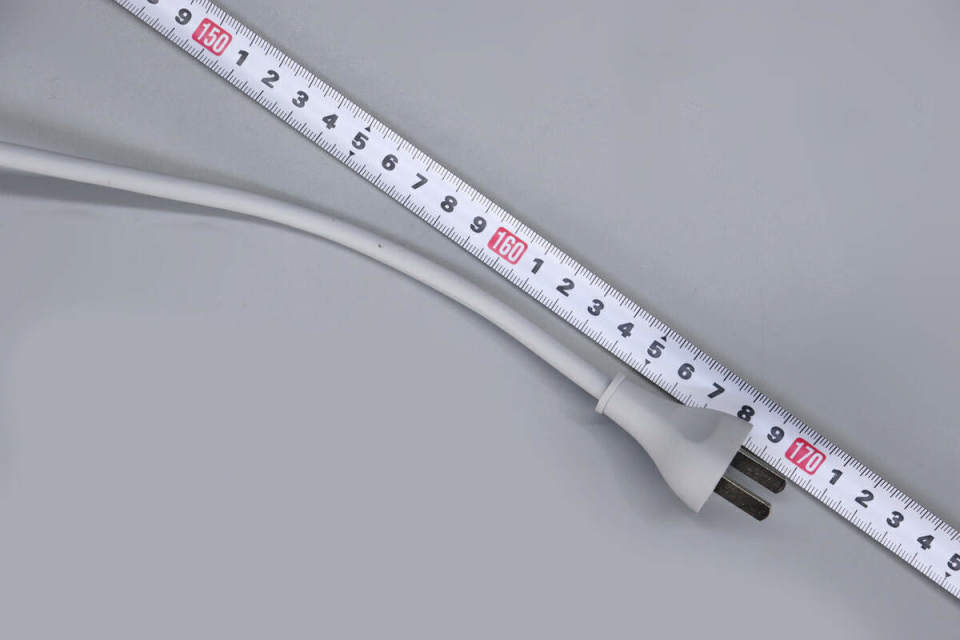

实测电源线长度约为170cm。

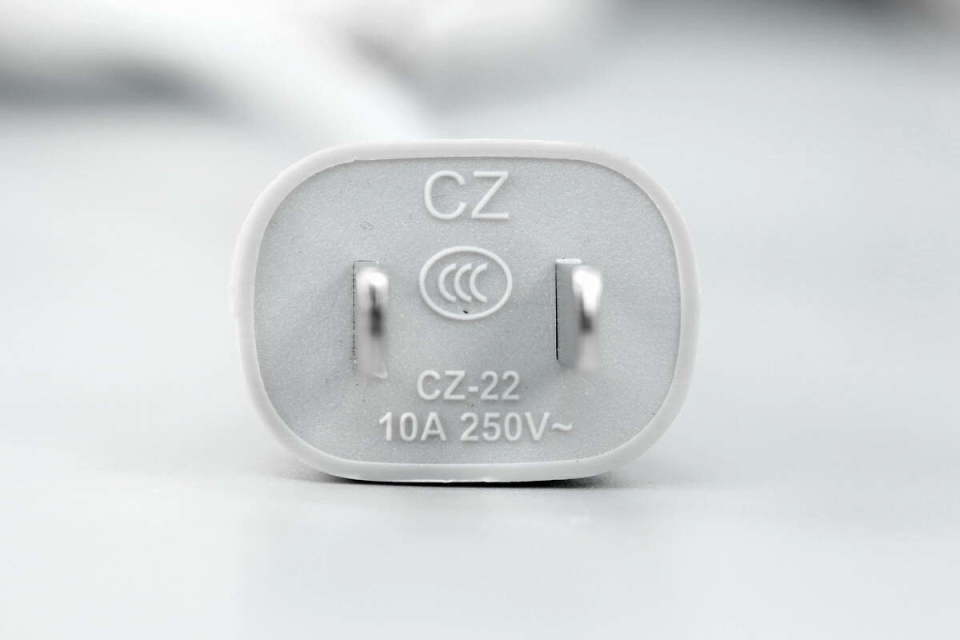

插头规格为10A 250V~。

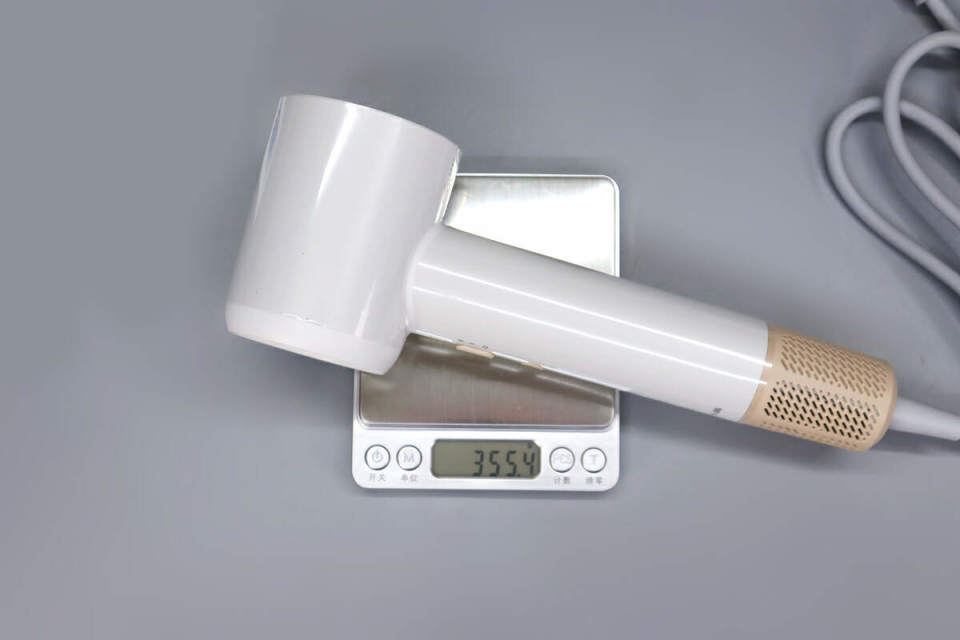

测得电吹风重量约为355g。
小熊高速吹风机A2拆解
看完了这款吹风机的外观和测试，下面就进行拆解，一起看看内部的设计和用料。

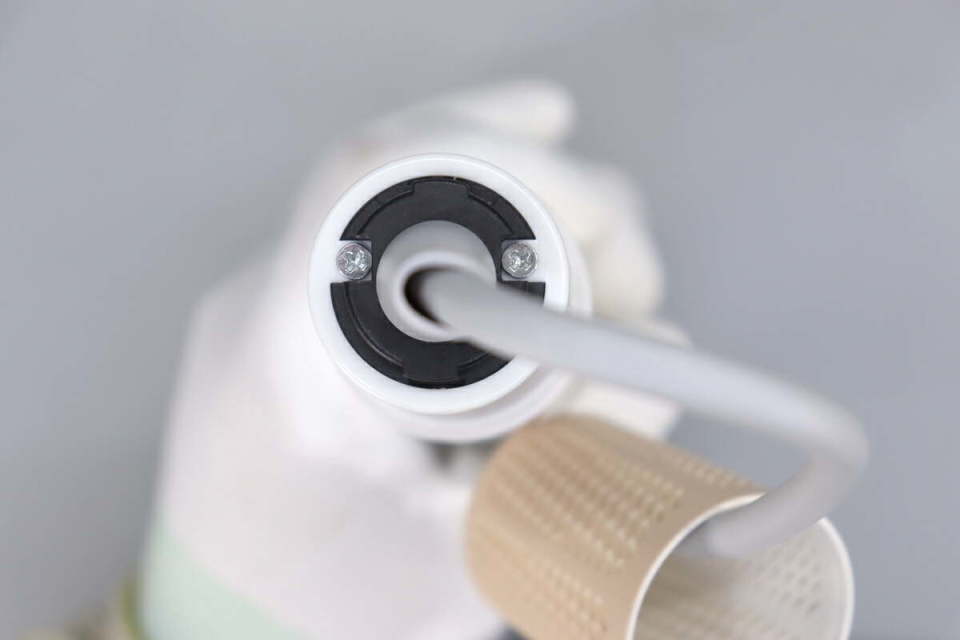

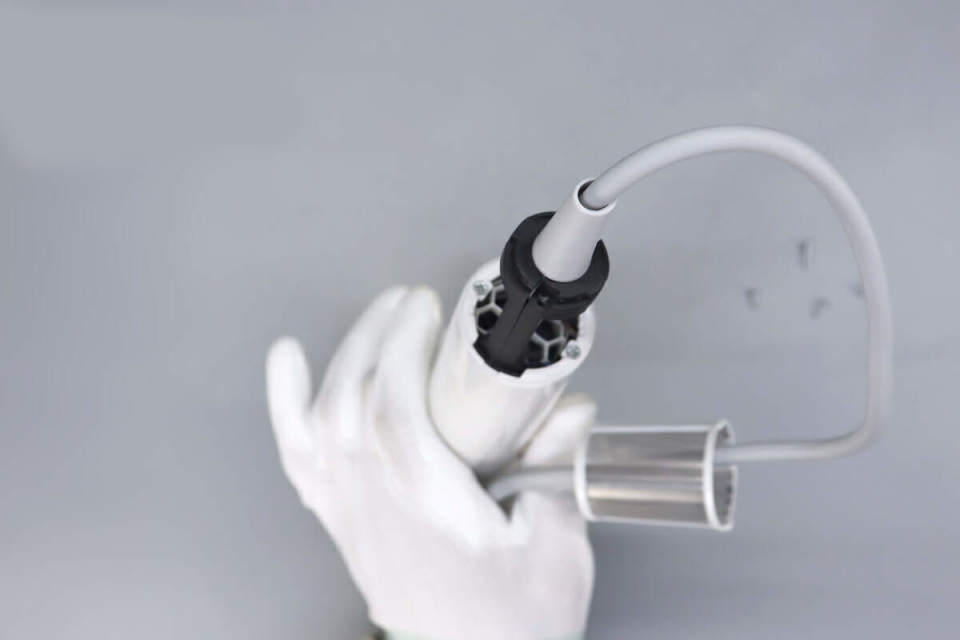

首先拆下吹风机手柄尾部的滤网，在内部设有固定螺丝。

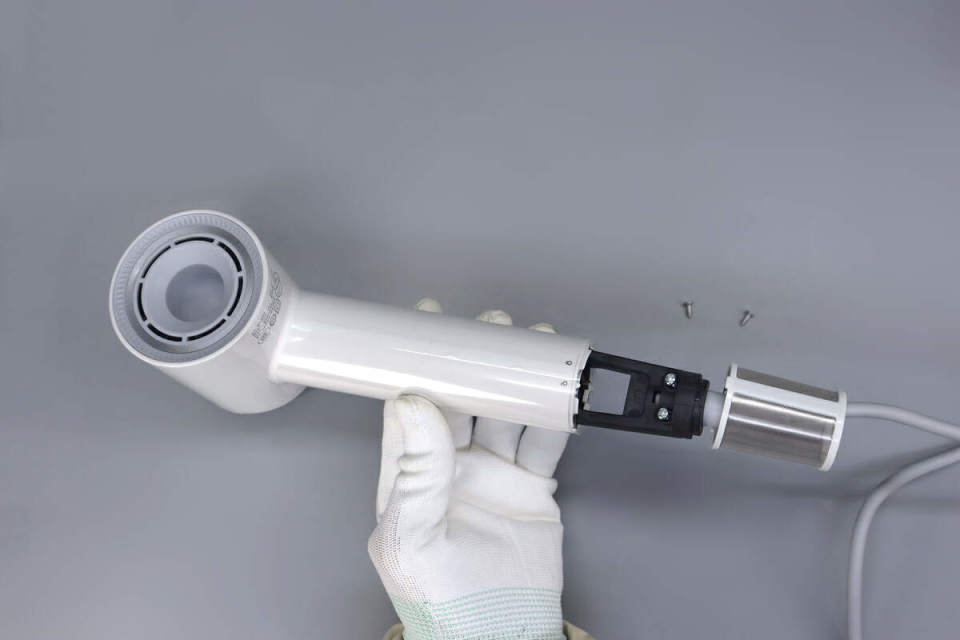

拧下固定螺丝，拆下不锈钢滤网。
在不锈钢滤网内部设有手柄外壳固定螺丝。

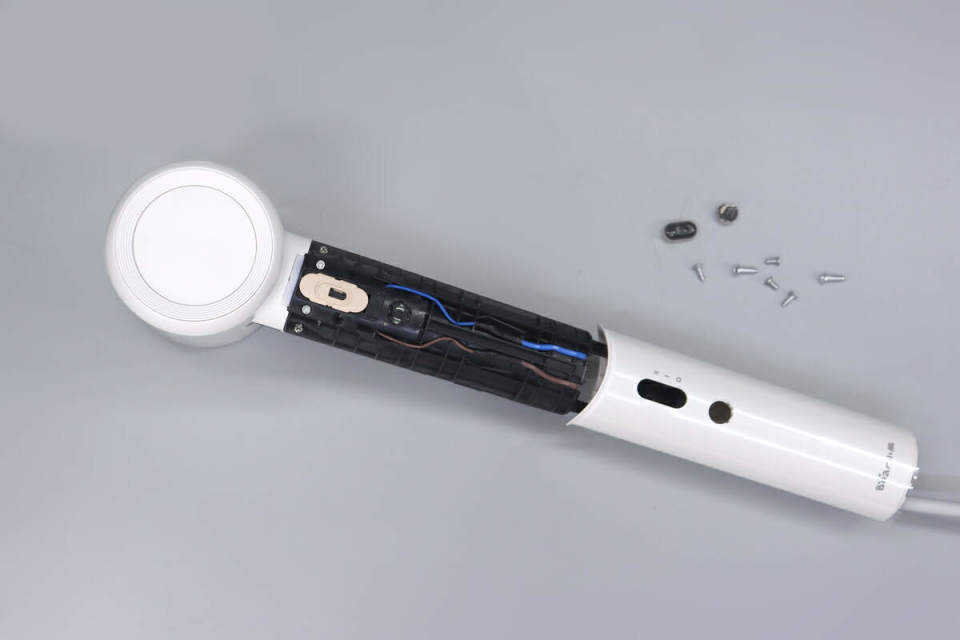

拆下电源开关和按钮开关，拆下手柄外壳。
电源线通过焊接连接，外套热缩管绝缘。

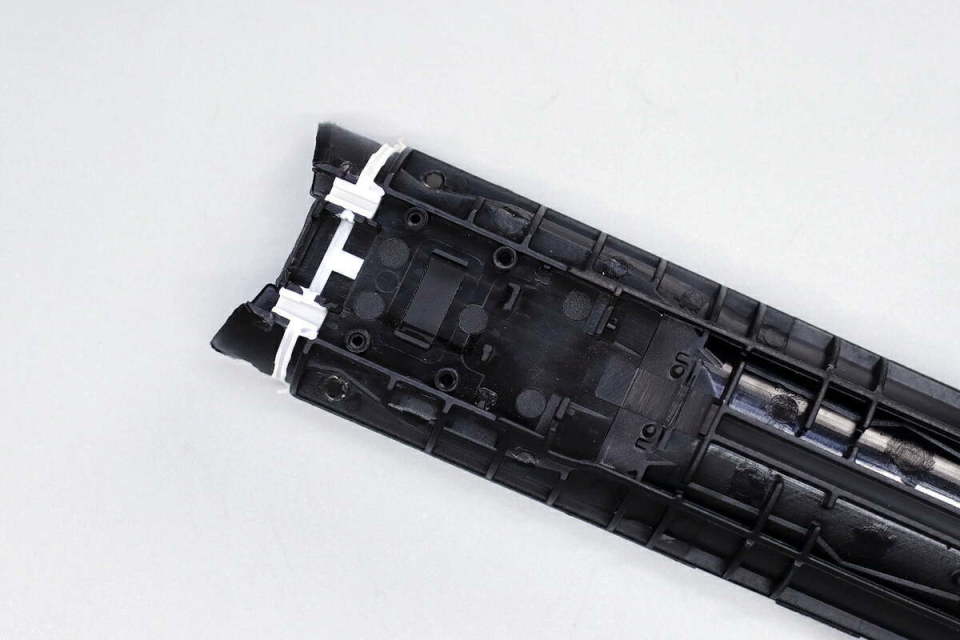

手柄通过卡扣固定。

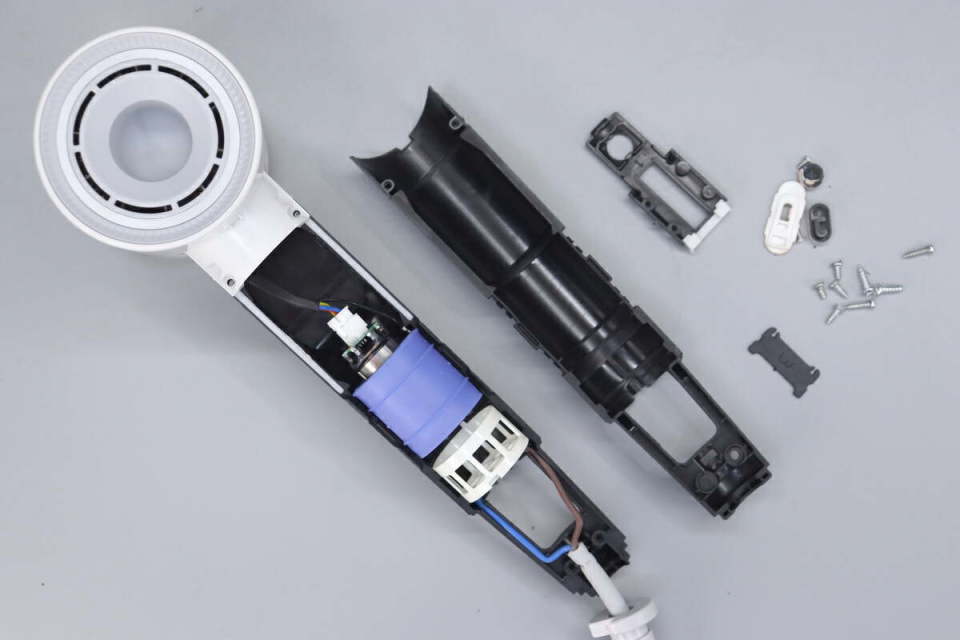

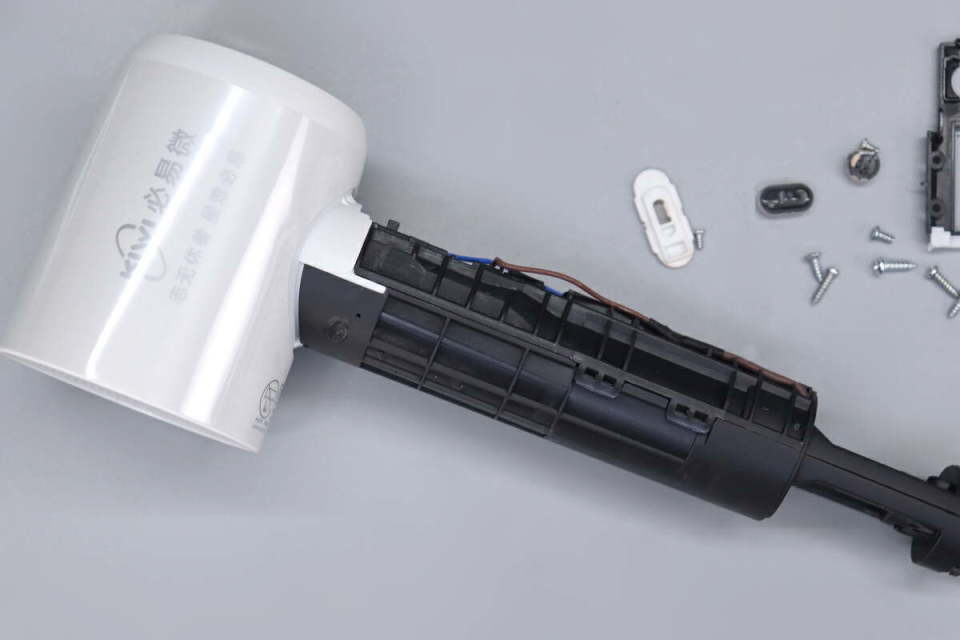

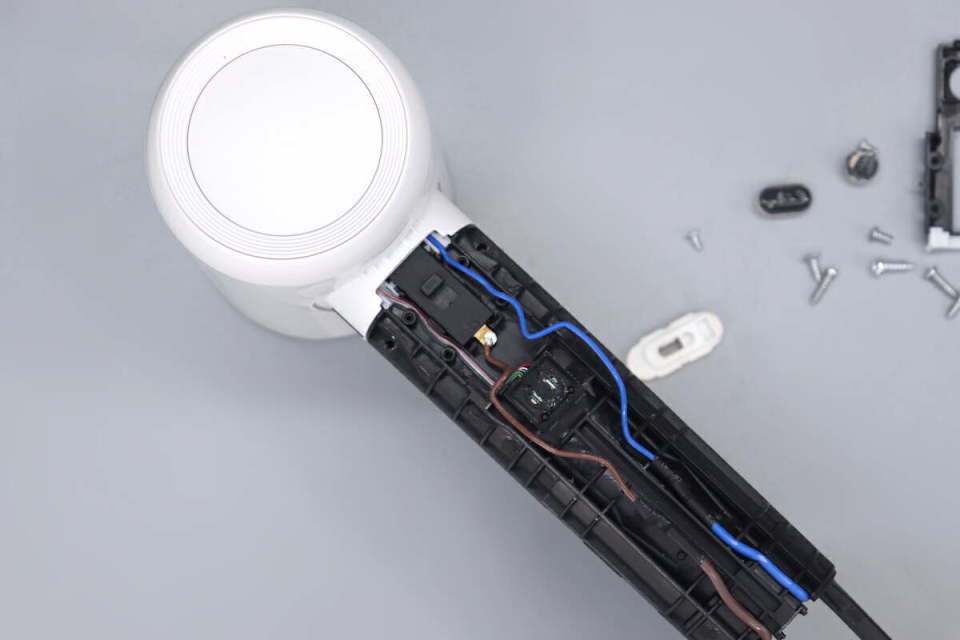

打开手柄，在手柄内部设有无刷电机和进气格栅。

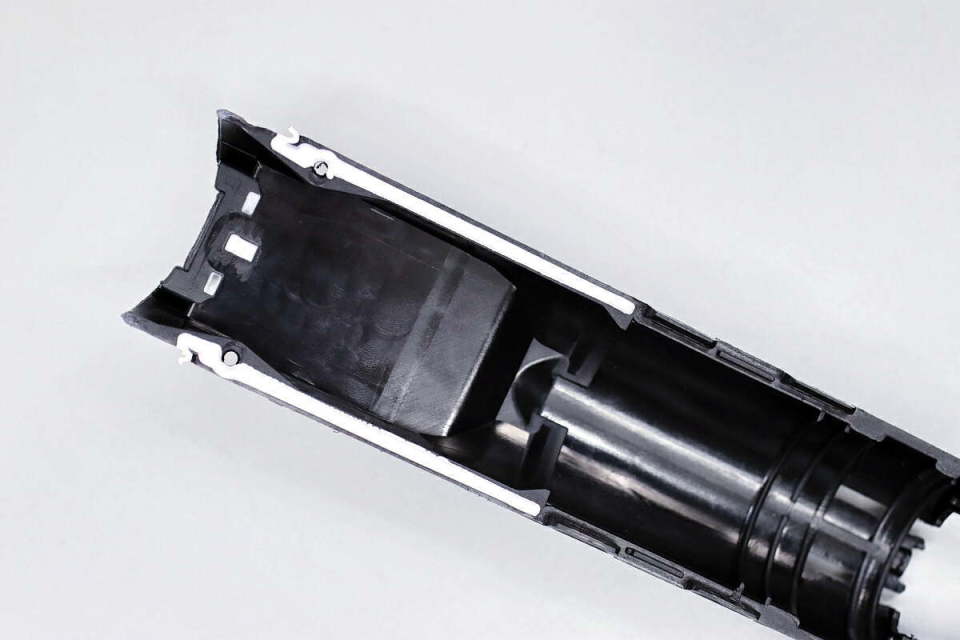

手柄侧面采用白色注胶密封。
连接导线采用白色注胶密封。

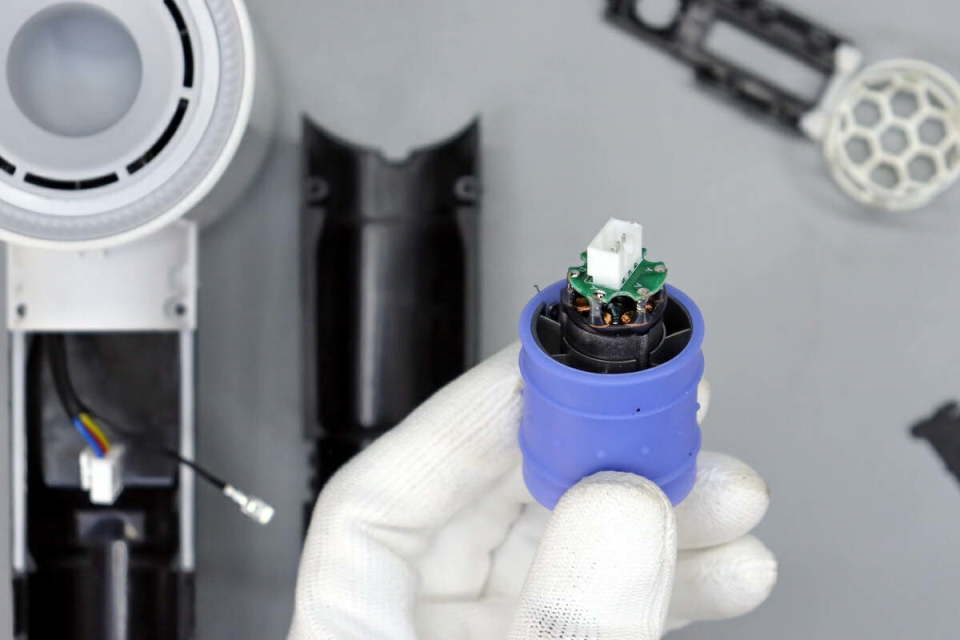

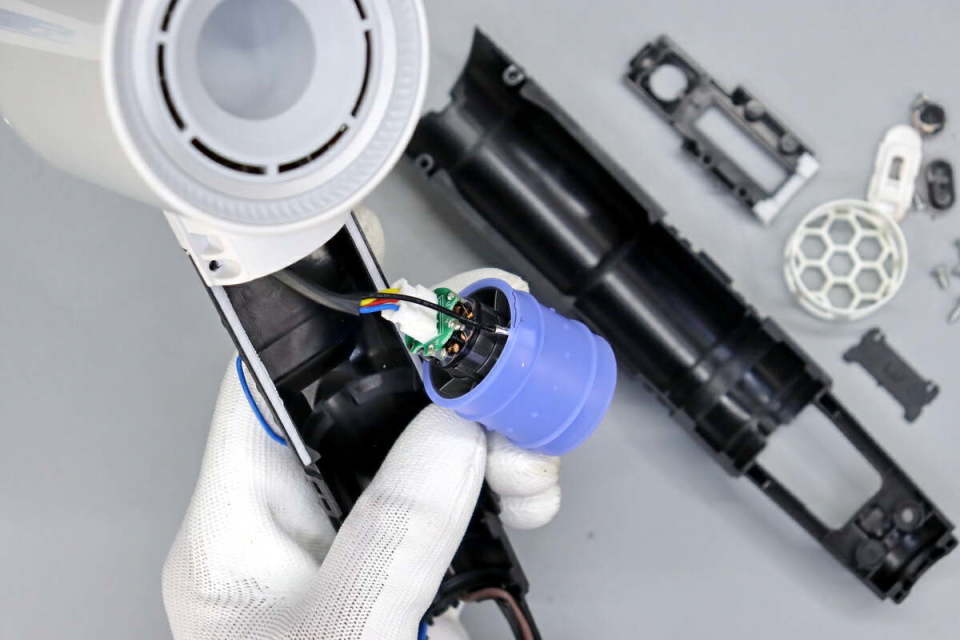

风机尾部设有插接件连接导线，外套悬浮式橡胶套用于密封降噪。
断开接线连接器，拆下风机。

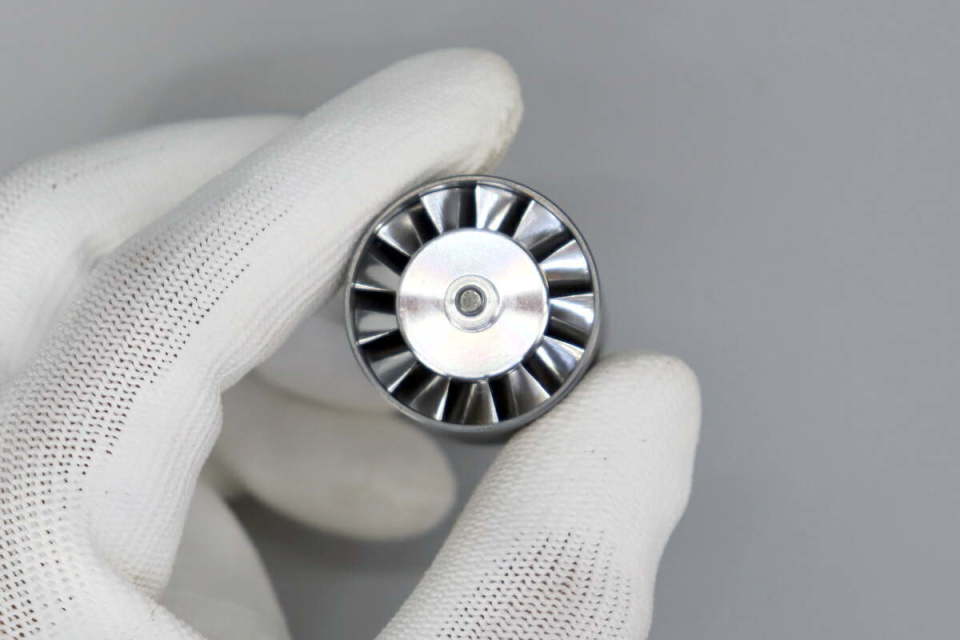

无刷风机扇叶特写。

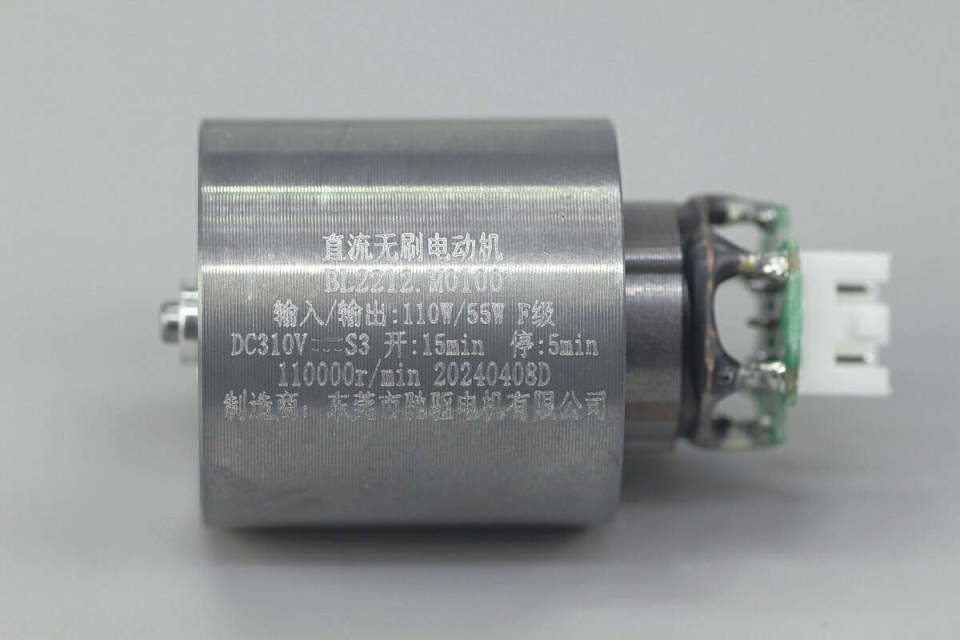

无刷电机来自东莞市驰驱电机有限公司，为直流无刷电动机，型号为BL2212.M0100。输入功率为110W，输出功率为55W，绝缘等级为F级。供电电压为直流310V，转速为110000r/min。

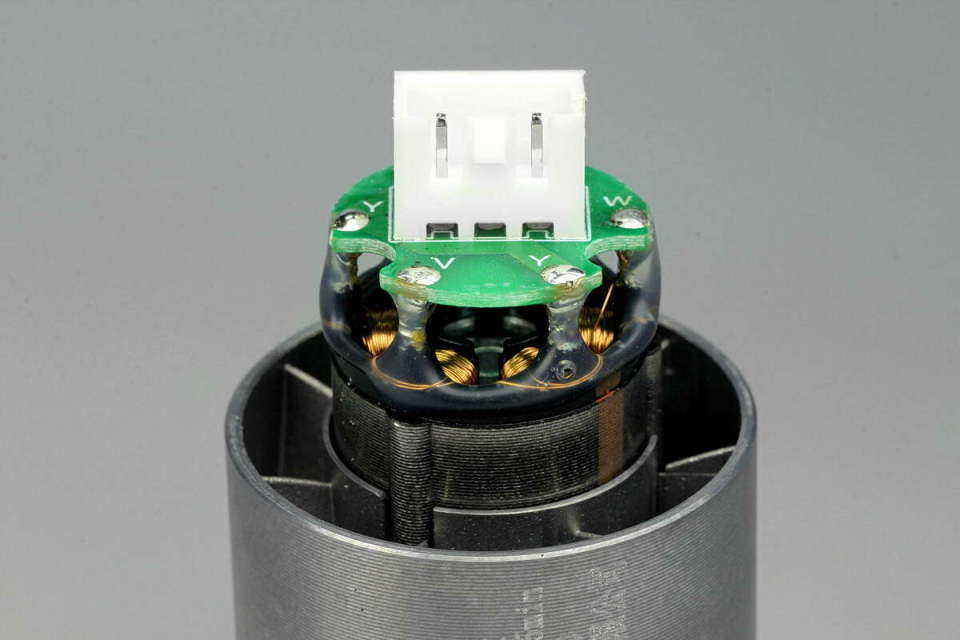

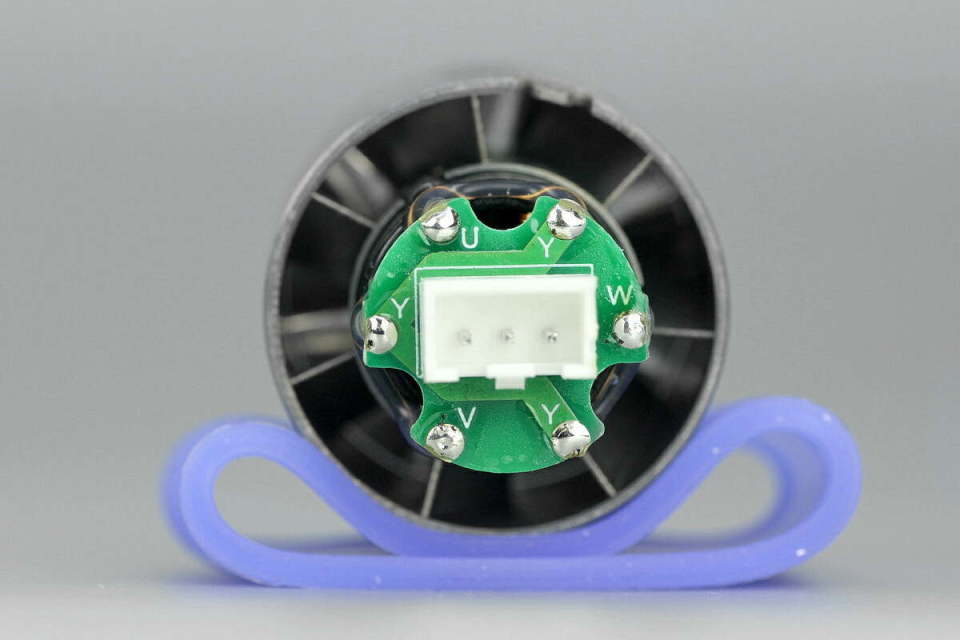

电机尾部设有接线小板。
定子线圈采用胶水密封固定。

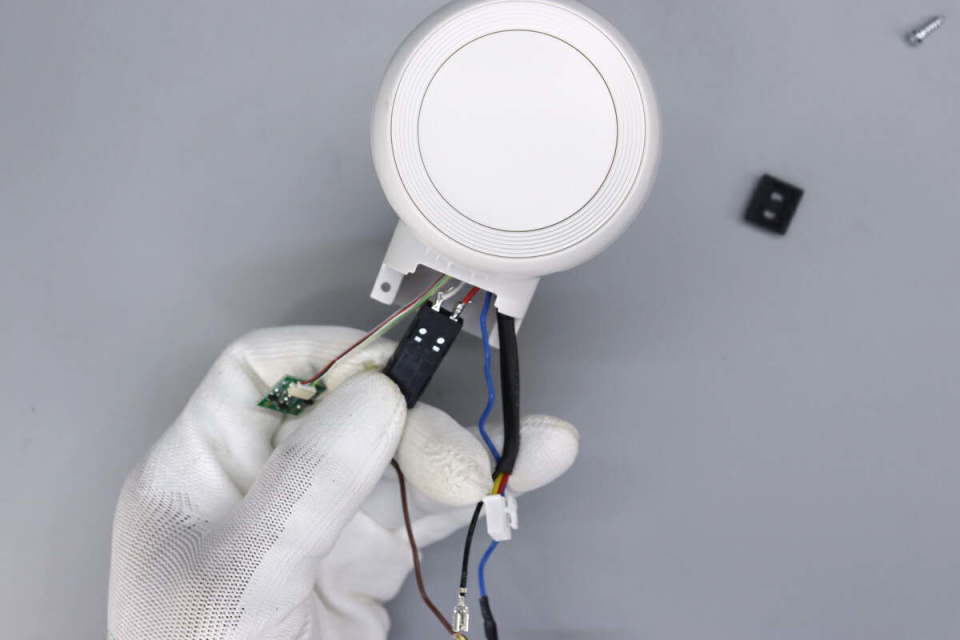

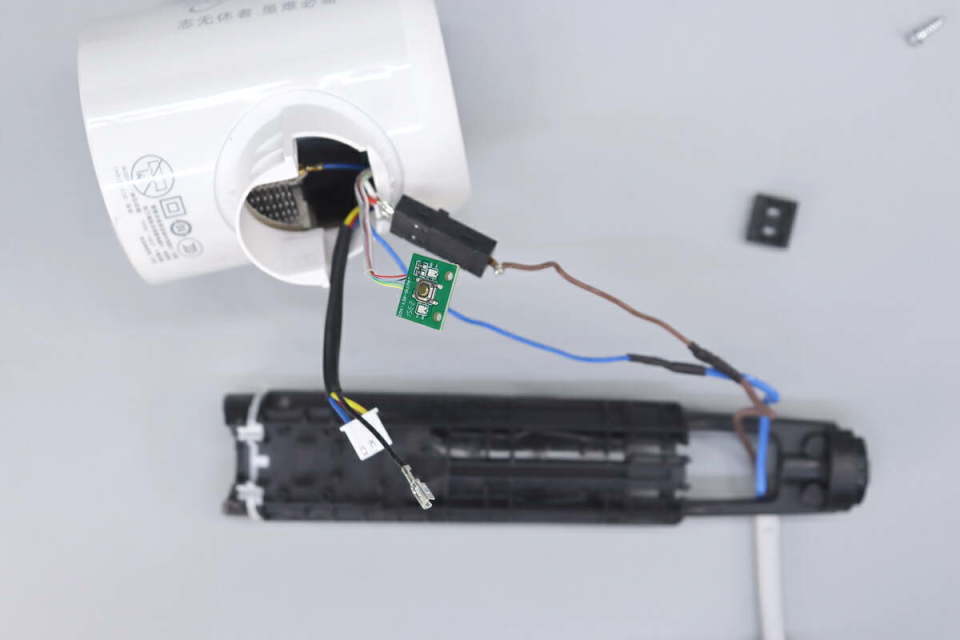

从手柄上拆下电源开关和按键小板。

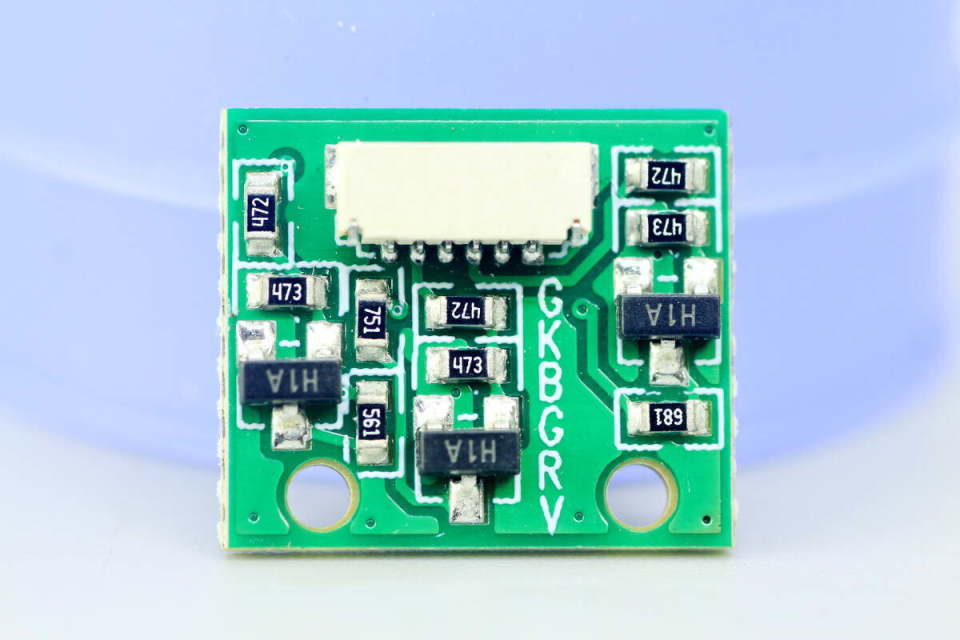

按键小板背面焊接三颗三极管和连接器以及限流电阻。

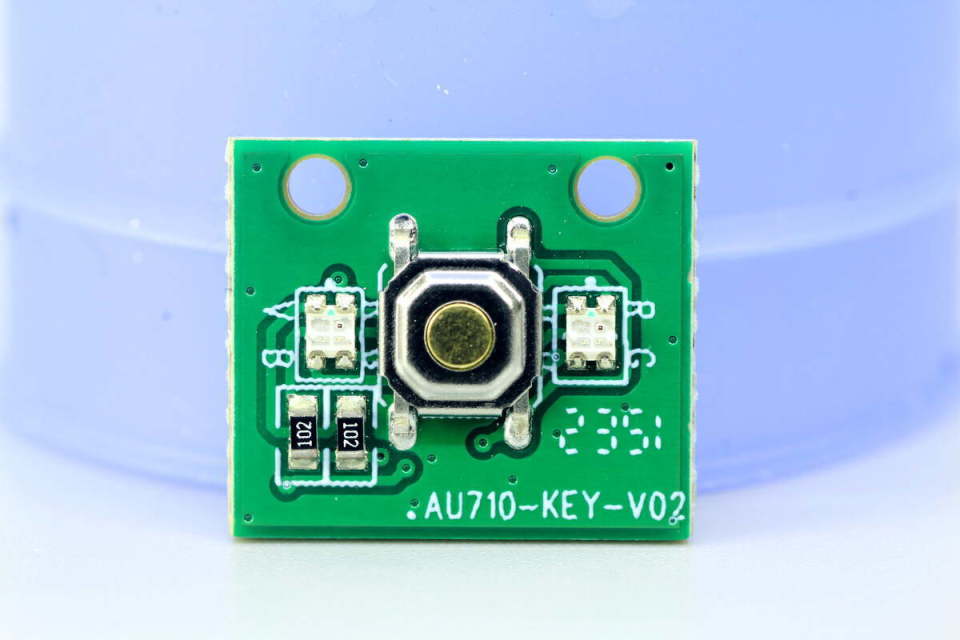

小板正面焊接贴片按键和RGB LED。
电源开关通过焊接连接。
吹风机后盖通过卡扣固定。
滑动电源开关通过焊接连接。

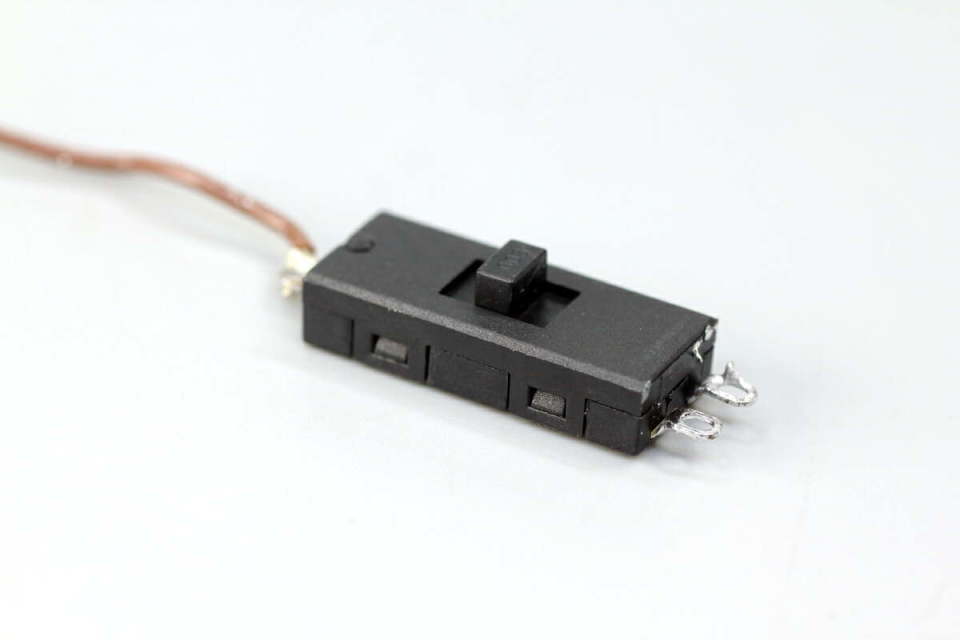

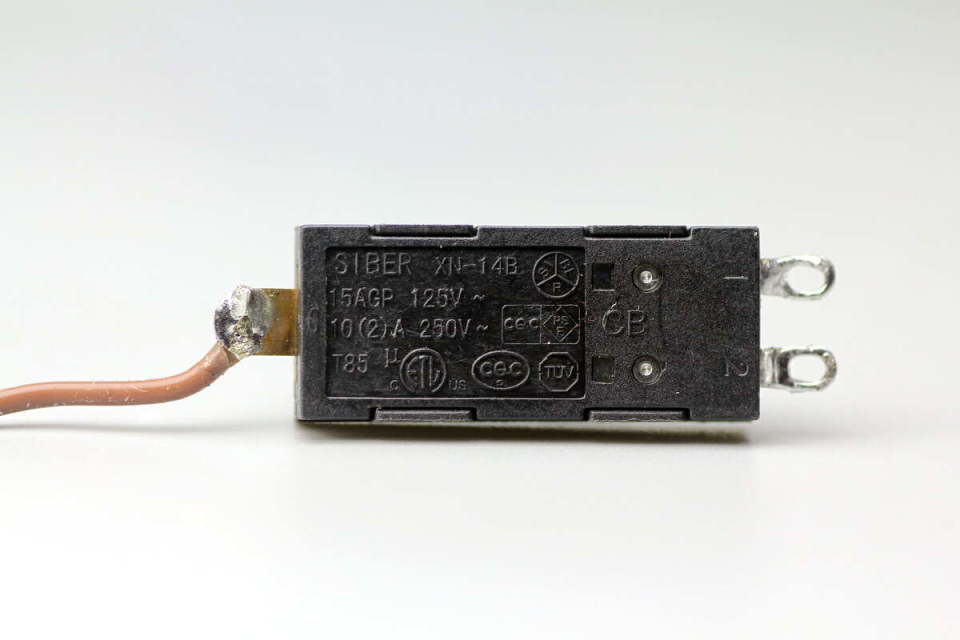

滑动电源开关来自SIBER施霸，型号XN-14B，规格为10A 250V。

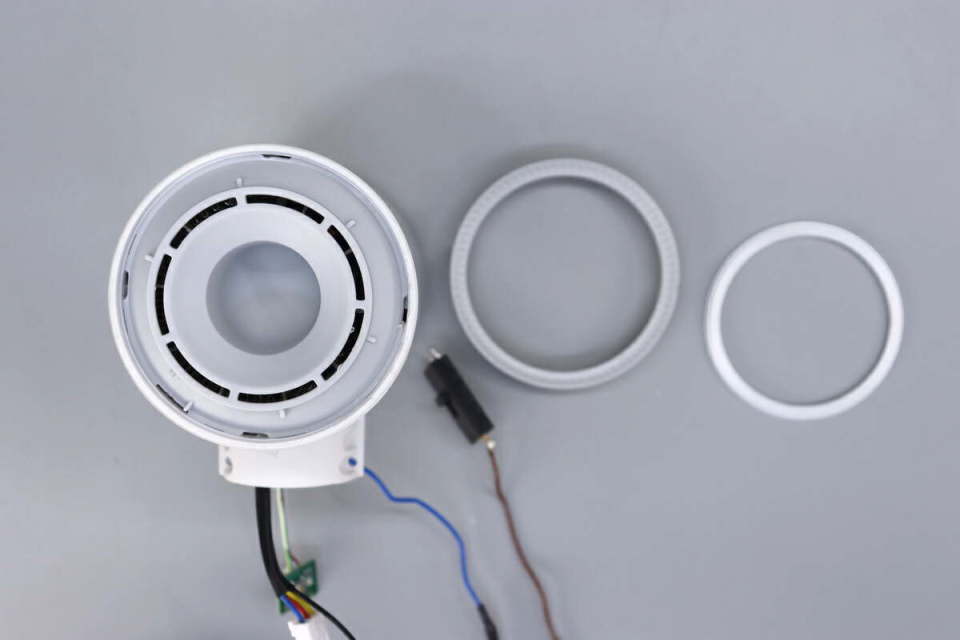

拆解取出前端的磁吸环。

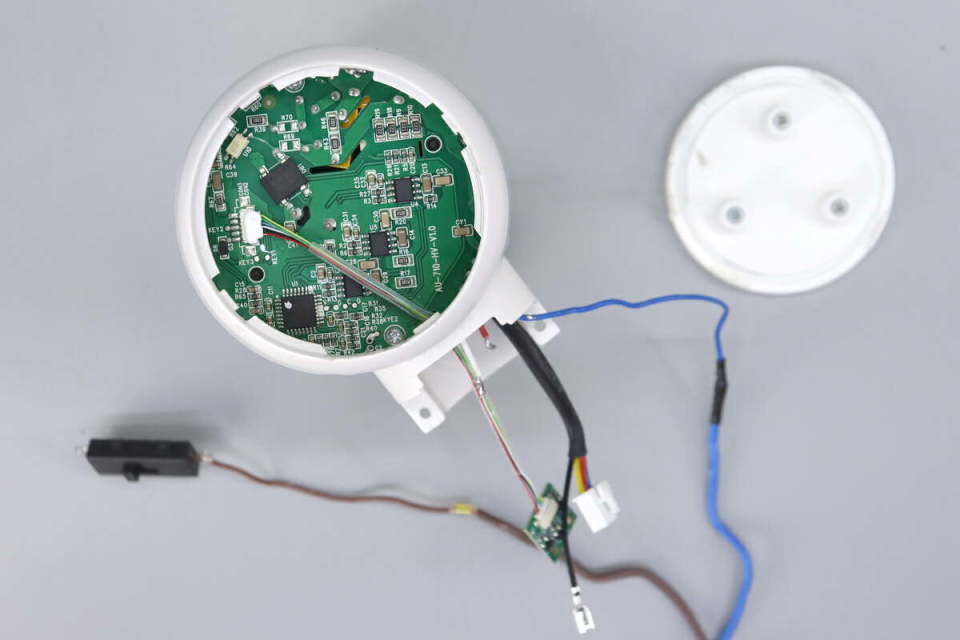

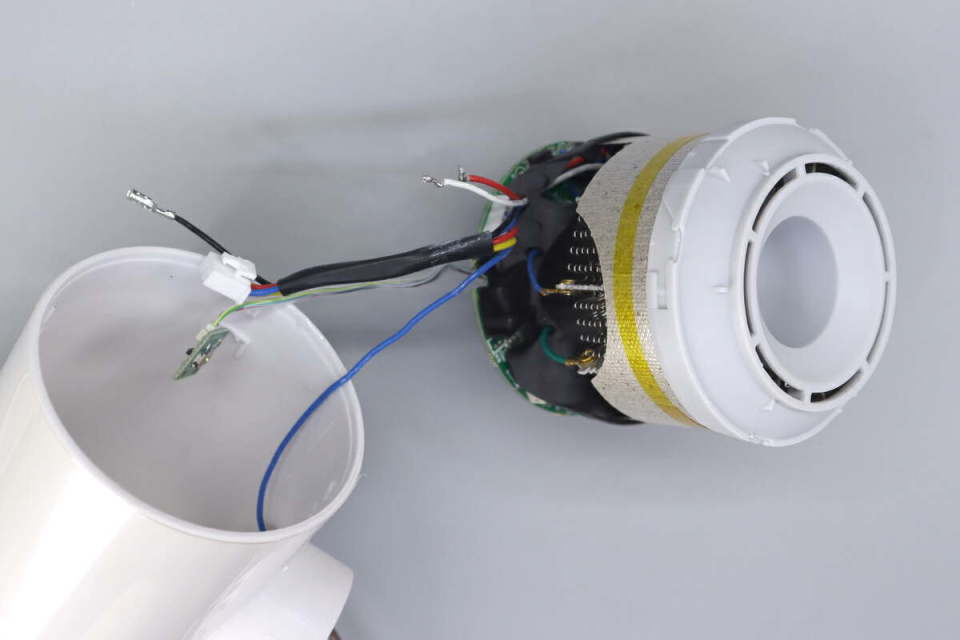

从后盖处取出吹风机机芯。

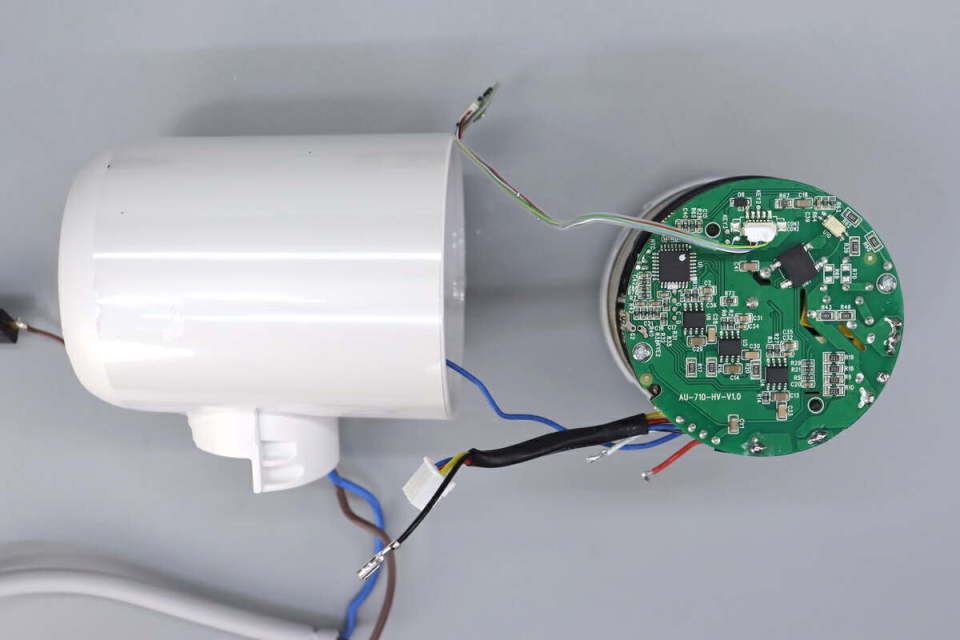

机芯连接导线特写。

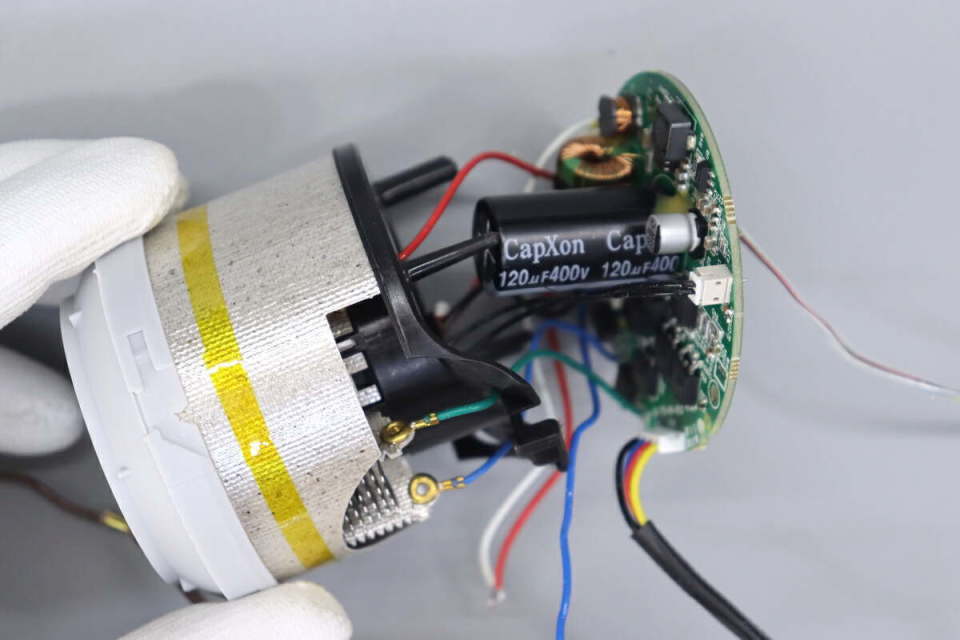

在PCBA模块与发热丝模块之间设有黑色塑料骨架。

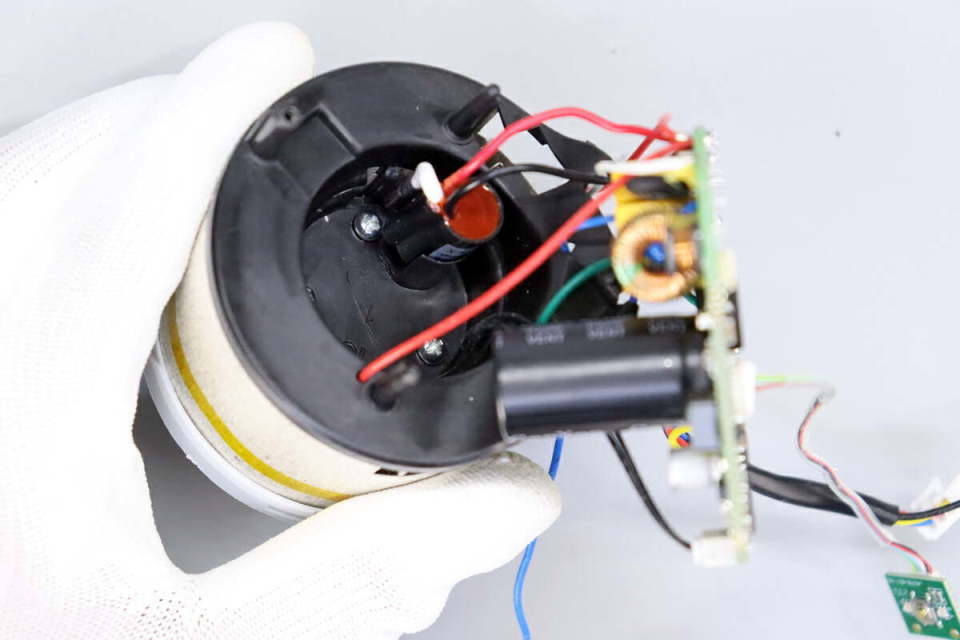

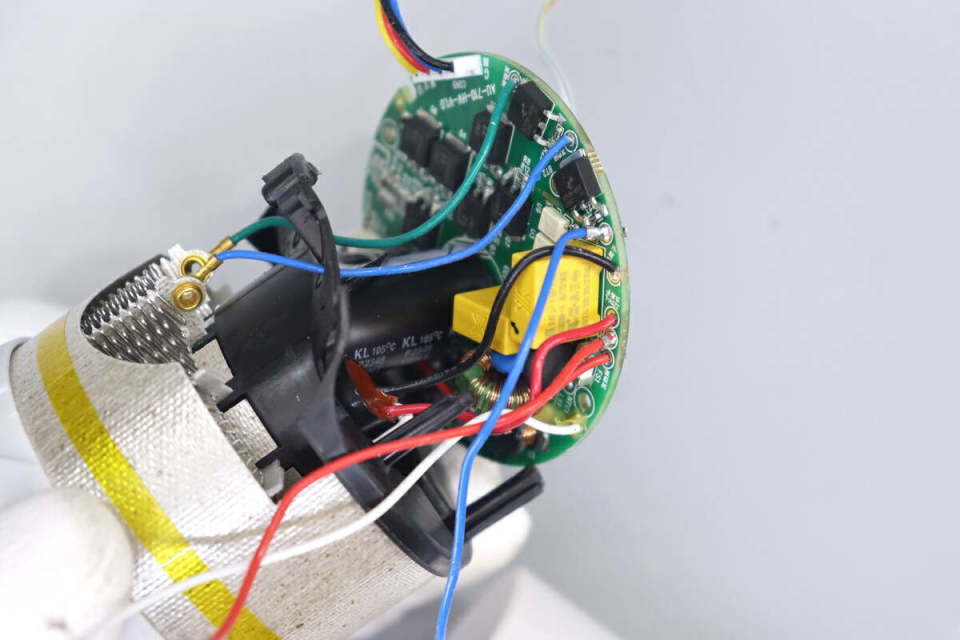

电热丝与PCBA模块通过导线焊接连接。
负离子发生器也采用导线焊接连接。

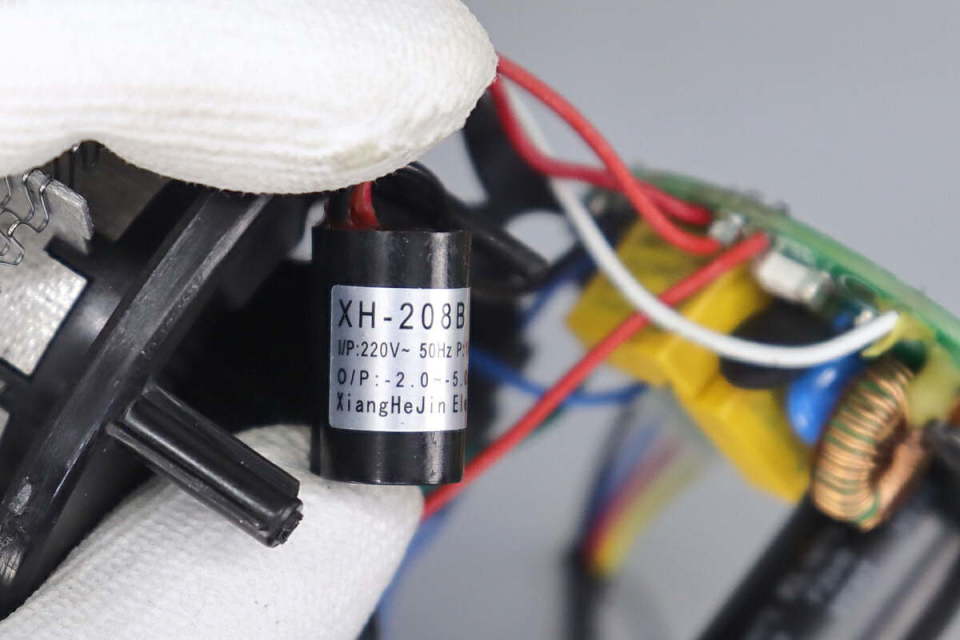

负离子发生器来自祥合金电子有限公司，型号XH-208B，输入电压100-240V，输出功率1W。
拧下固定螺丝拆下出风口的塑料罩。

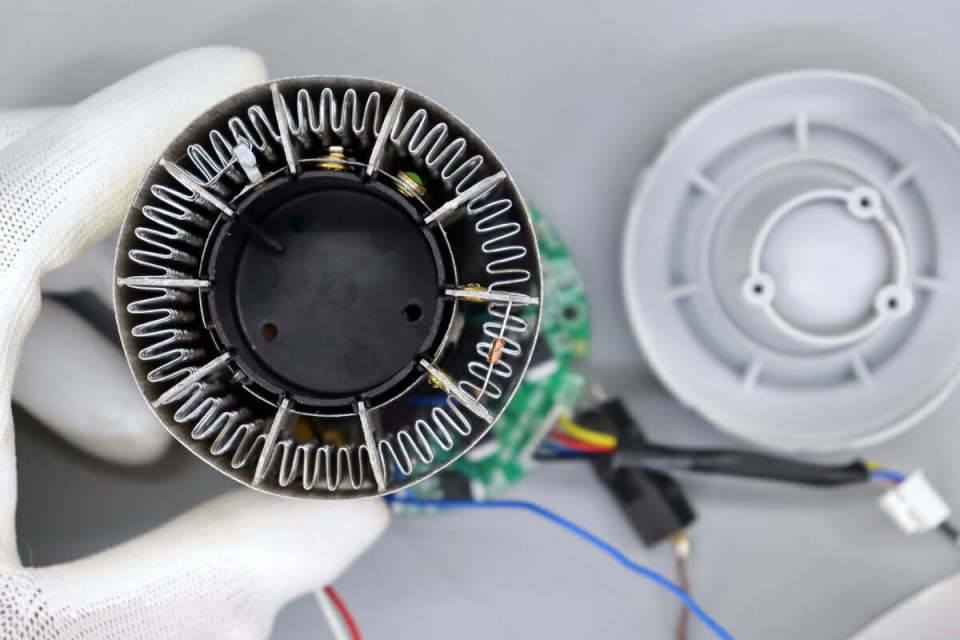

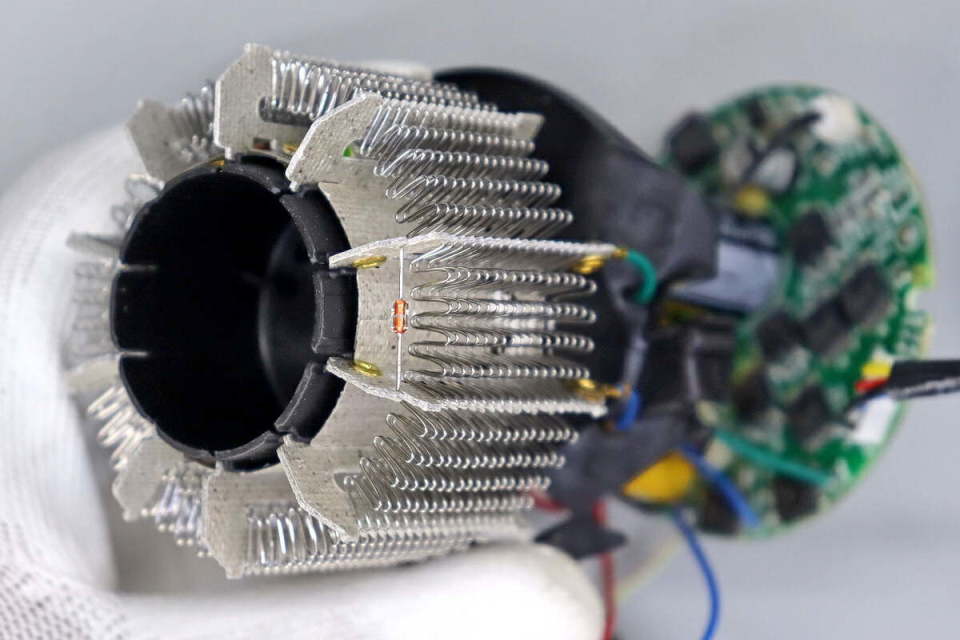

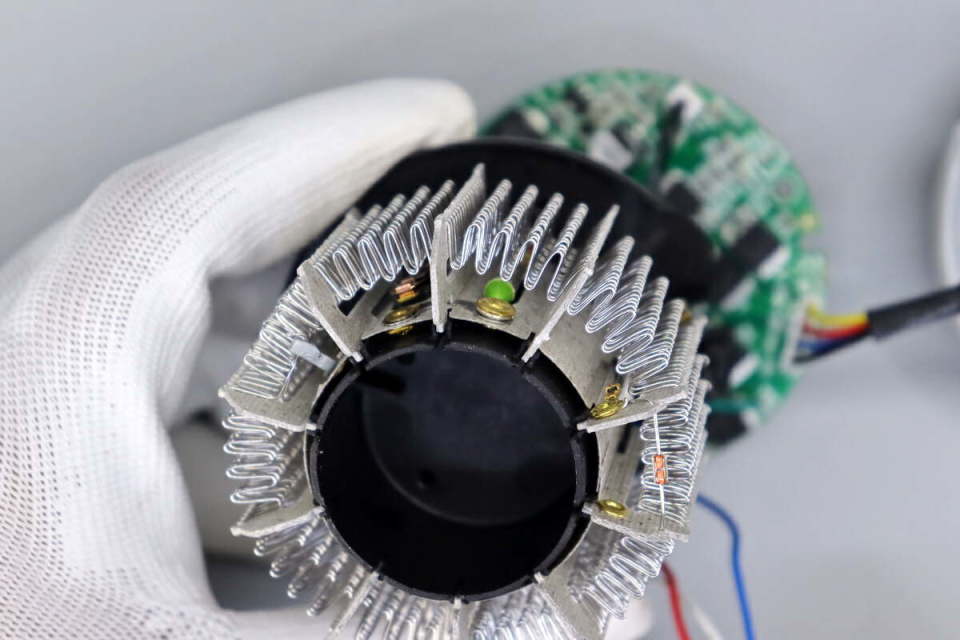

蛇形发热丝采用云母骨架固定。
双金属片保护器和温度保险丝采用铆接连接。

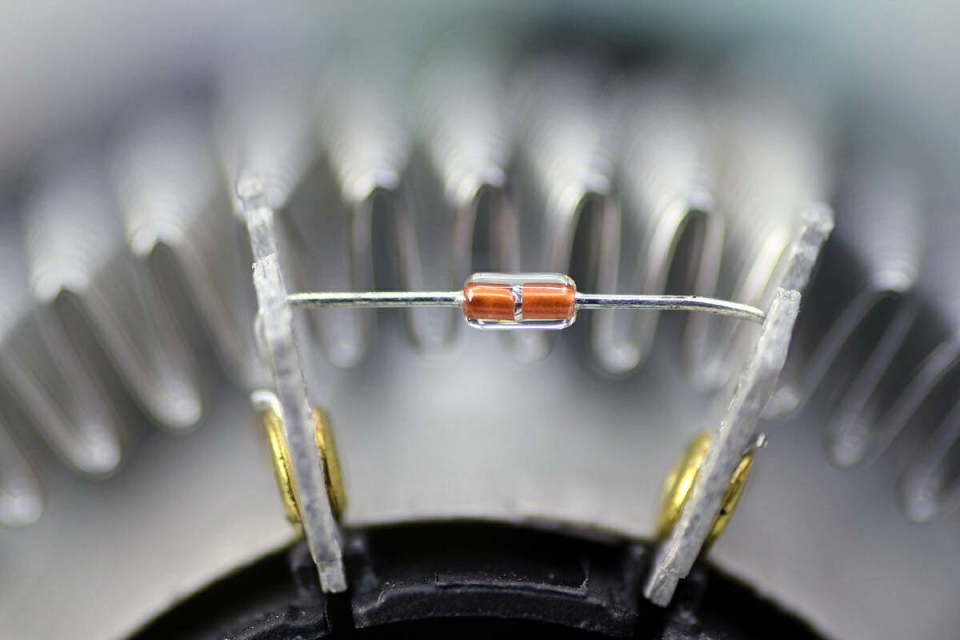

在出风口设有NTC热敏电阻，用于检测出风温度。

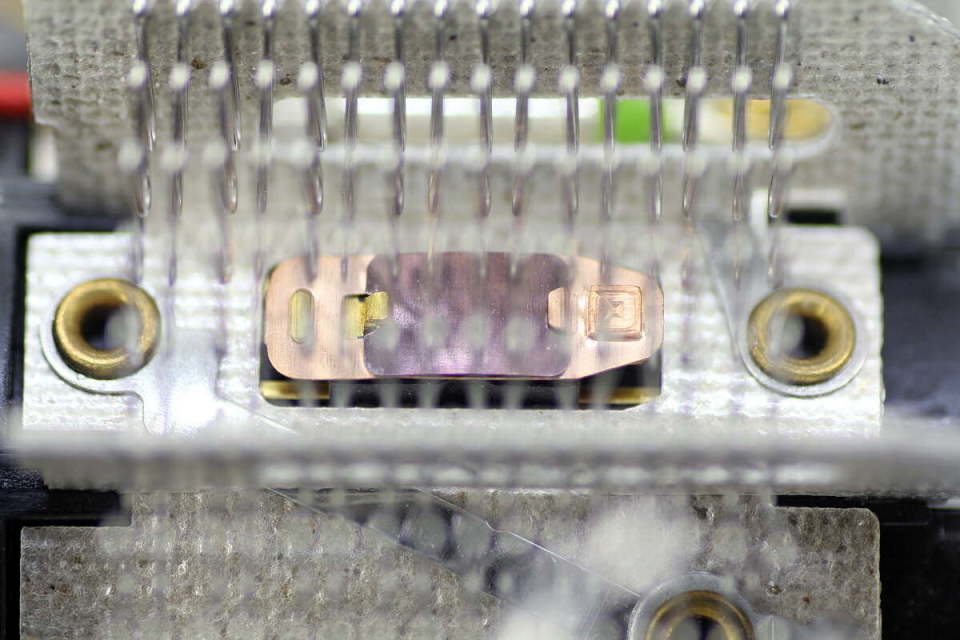

双金属片温控器用于过热保护，在过热时切断吹风机供电。

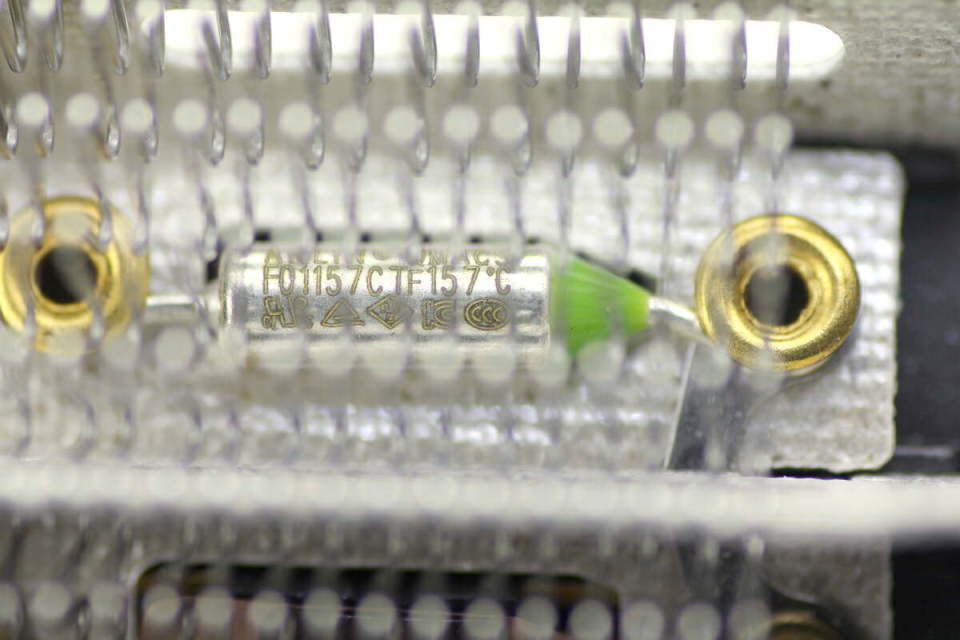

温度保险丝来自ARLIN艾阿尔，动作温度为157℃，用于在热敏电阻和双金属片温控器全部失效时切断吹风机供电，避免过热确保安全。

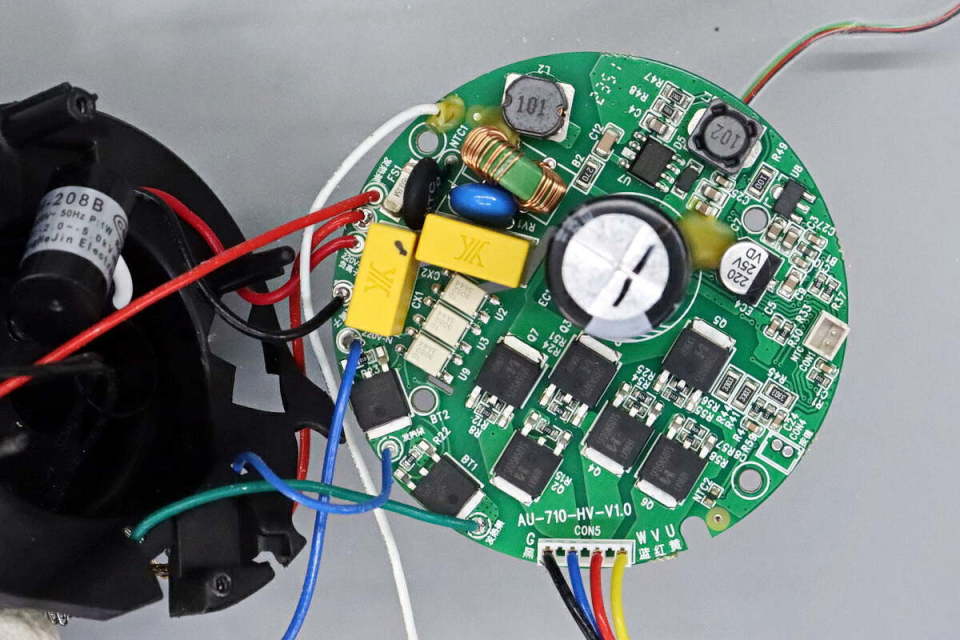

PCBA模块正面一览，在左侧为交流输入端，焊接贴片保险丝，NTC热敏电阻，安规X2电容，压敏电阻，共模电感，上方焊接降压滤波电感，下方焊接可控硅和控制光耦。在右上方焊接非隔离降压电路，中间为高压滤波电容，下方为六颗电机驱动管。

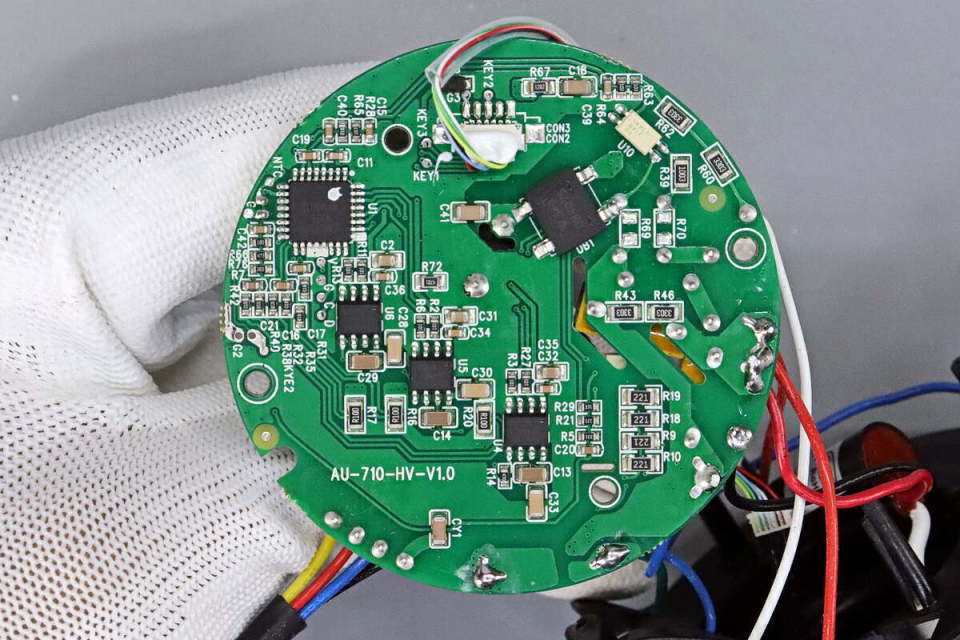

背面焊接整流桥，主控MCU和三颗半桥驱动器。

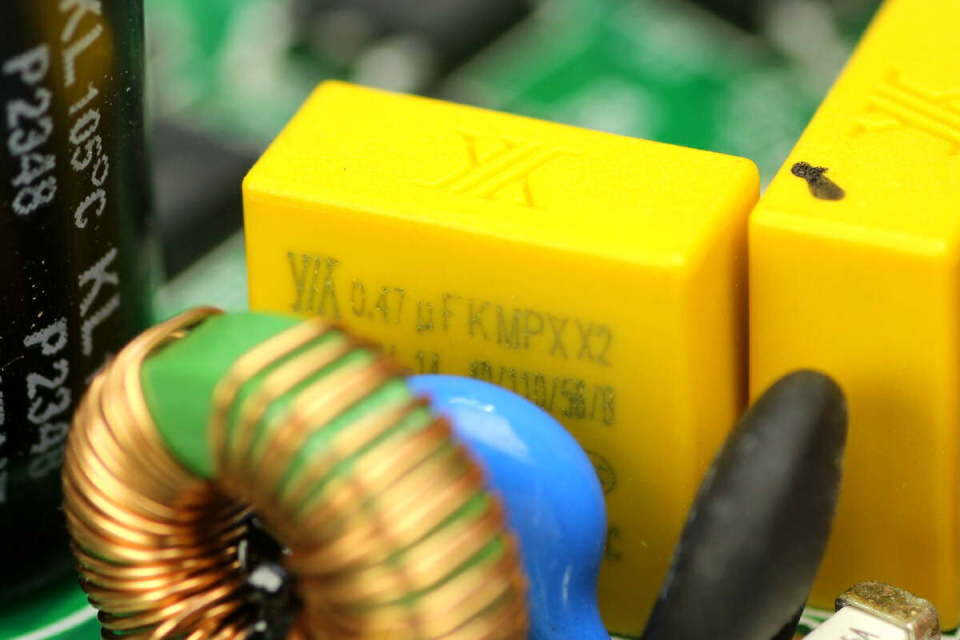

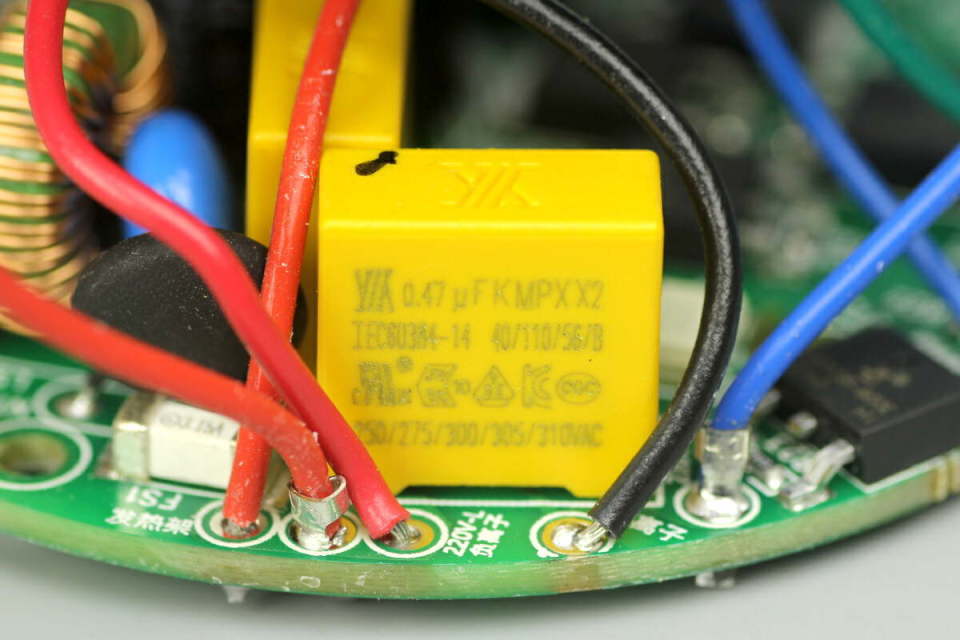

安规X2电容规格为0.47μF。
另一颗安规电容规格相同。

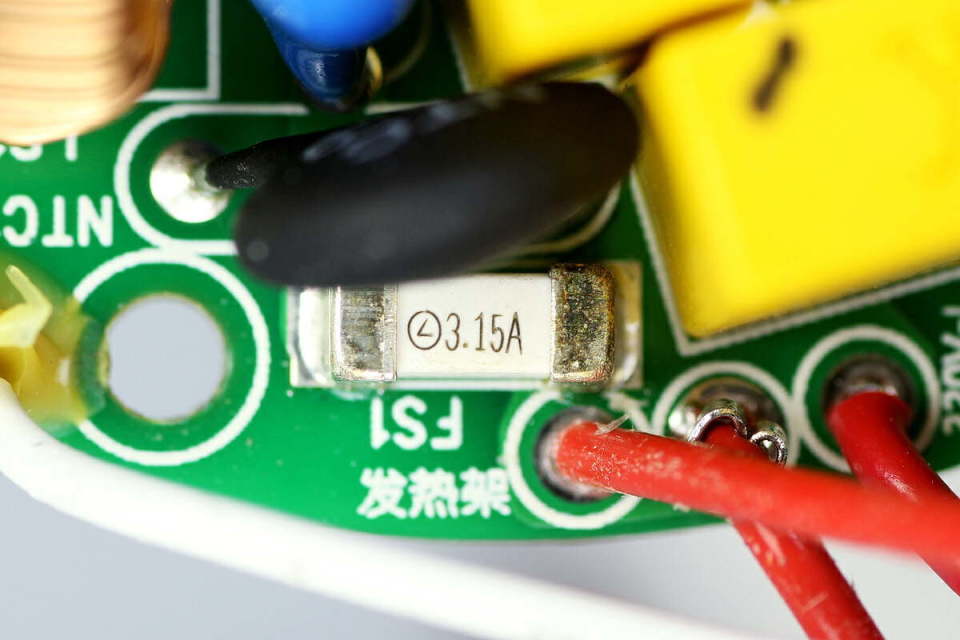

输入端贴片保险丝规格为3.15A。

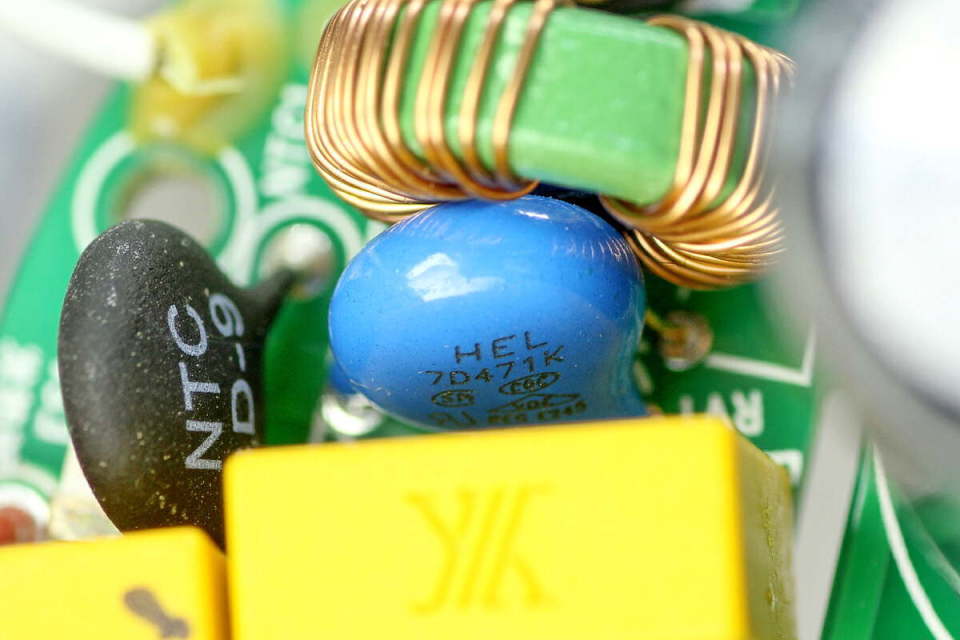

压敏电阻来自HEL鸿志，规格为7D471K，用于吸收过压浪涌。

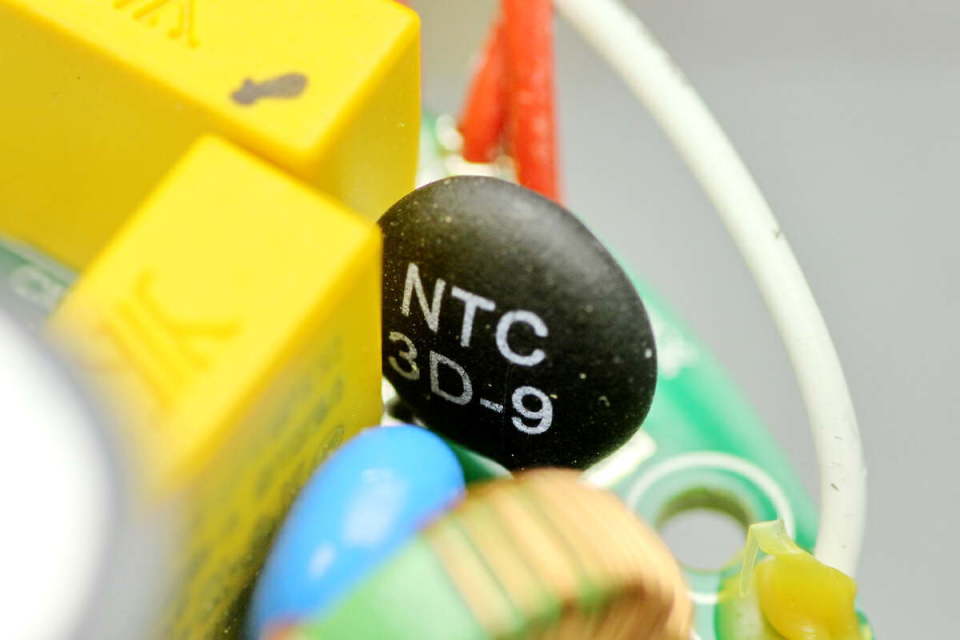

NTC热敏电阻丝印3D-9，用于抑制上电的浪涌电流。

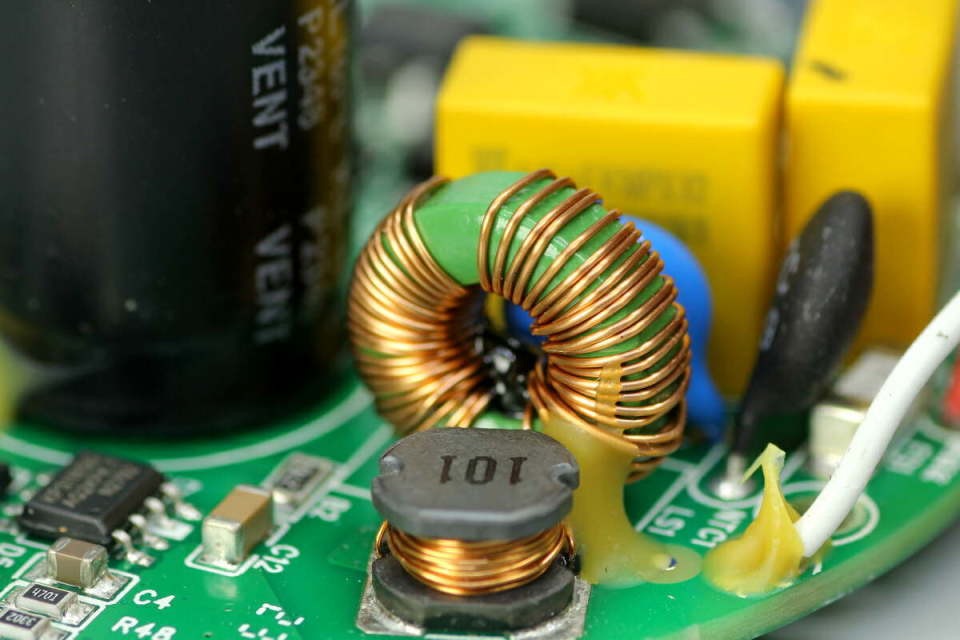

共模电感采用磁环绕制，并打胶加固。
贴片滤波电感特写。

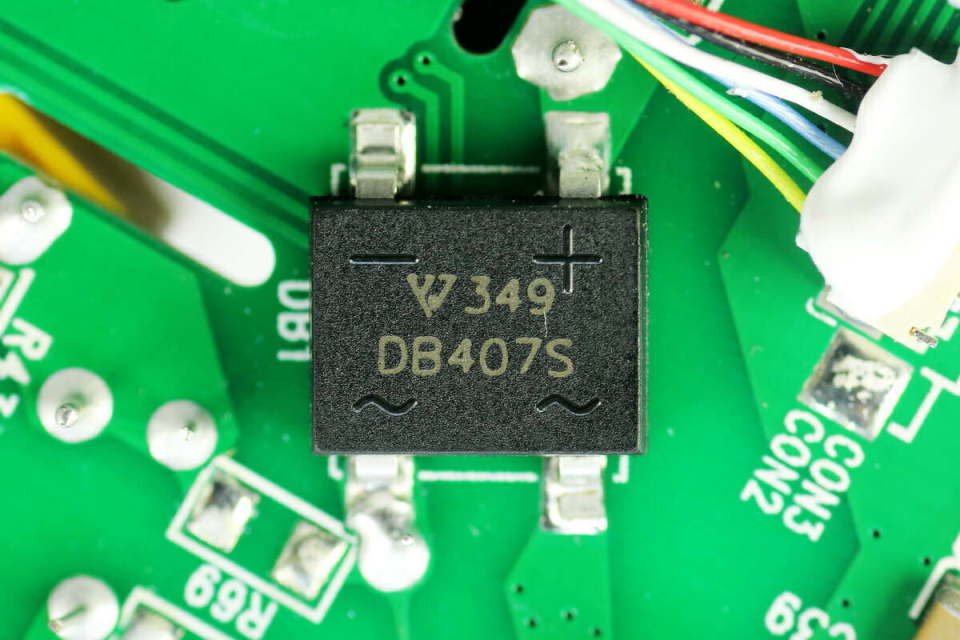

整流桥型号DB407S，规格为4A 1000V。

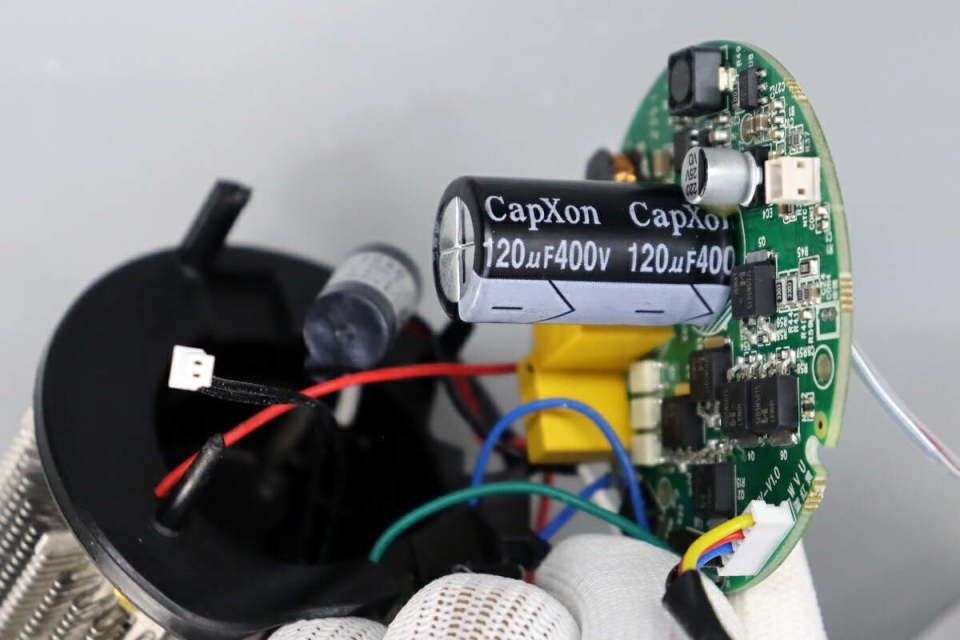

高压滤波电容来自丰宾，规格为120μF400V。

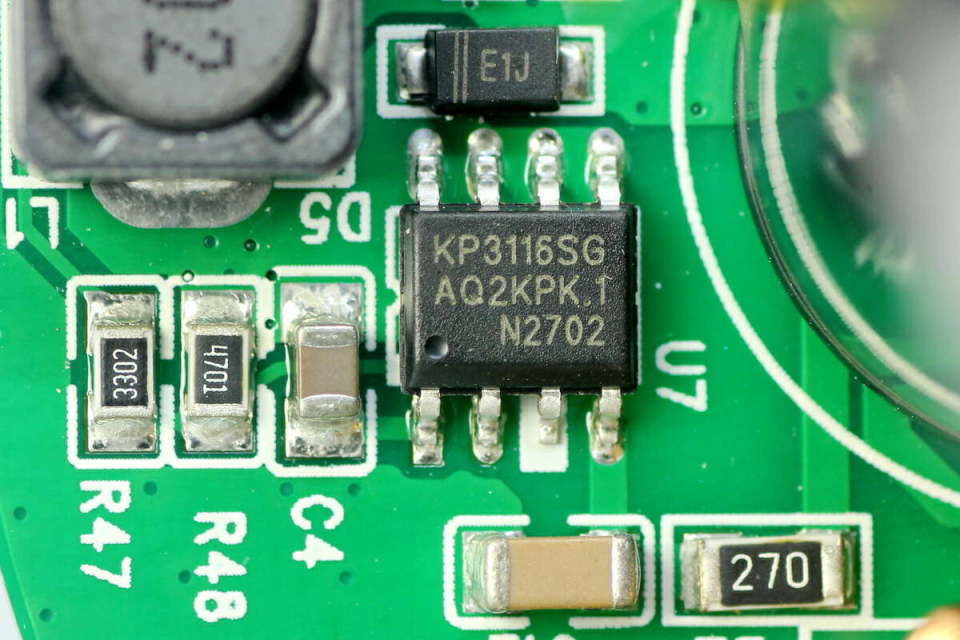

用于为MCU供电的非隔离降压芯片来自必易微，型号KP3116，是一颗高性能，低成本离线式PWM功率开关，芯片内部集成700V高压MOS管和高压启动电路，空载功耗低于100mW，开关频率最高为40KHz，采用SOP-8封装。

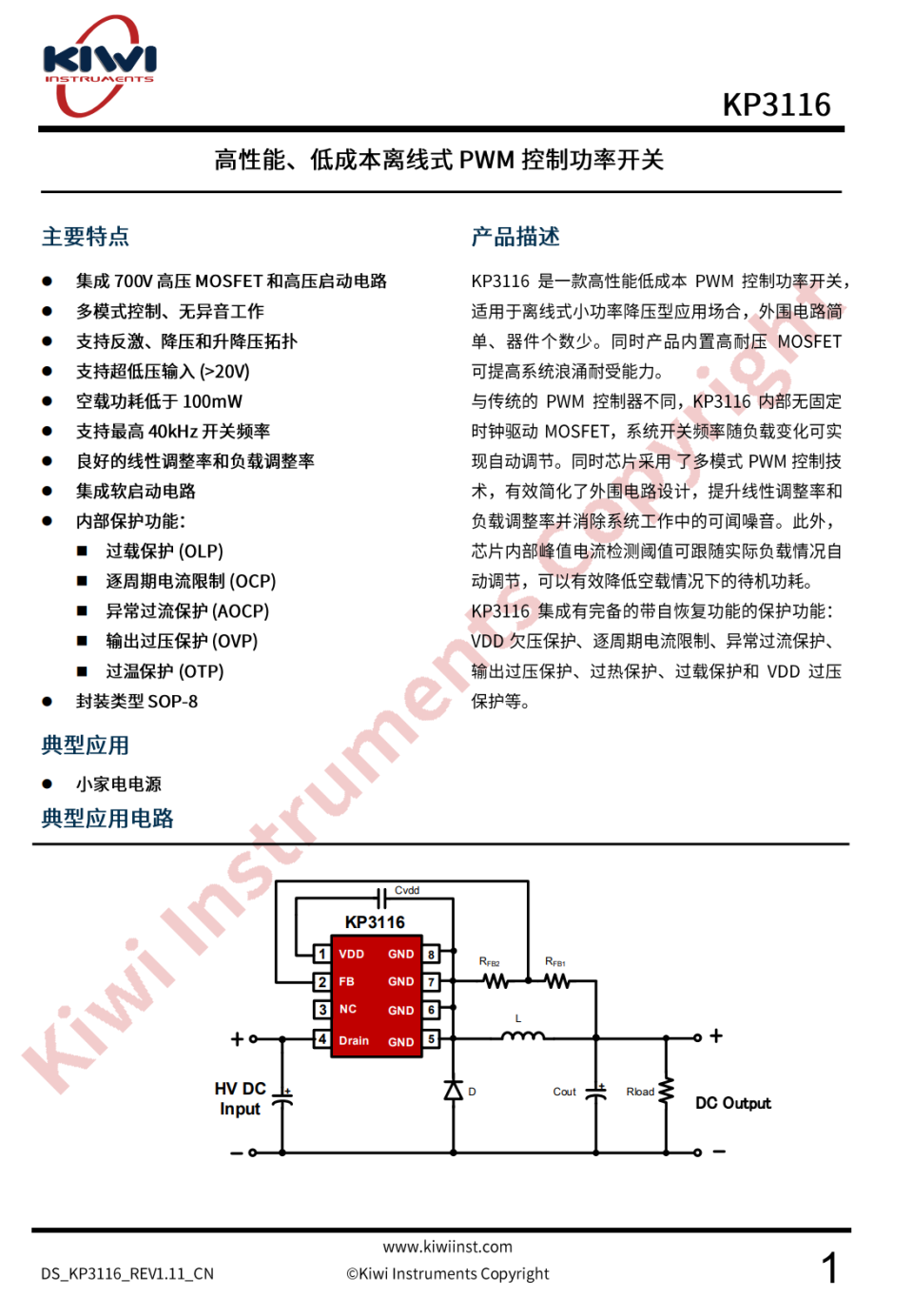

必易微 KP3116 资料信息。

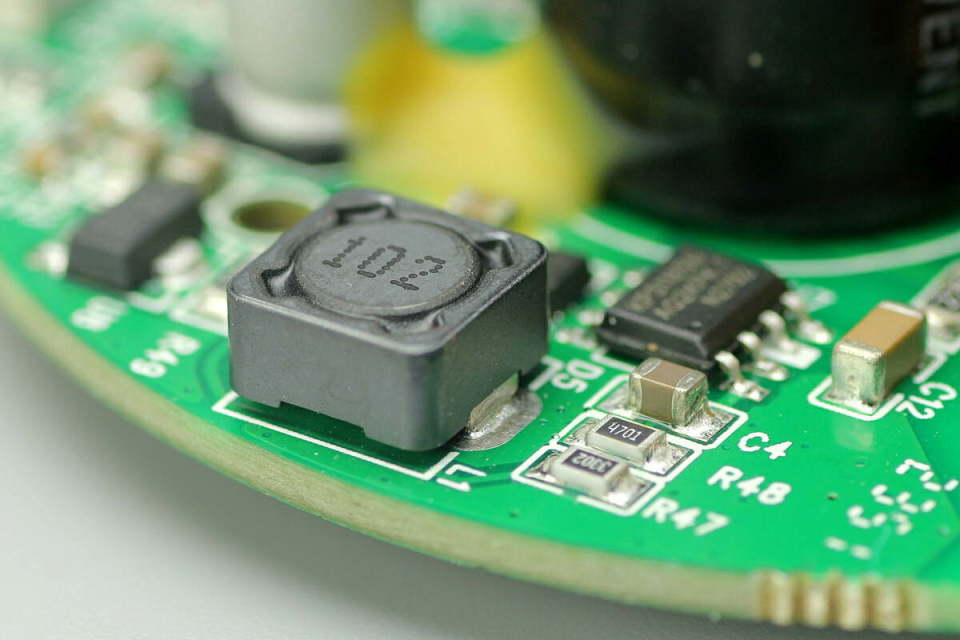

1mH降压电感特写。

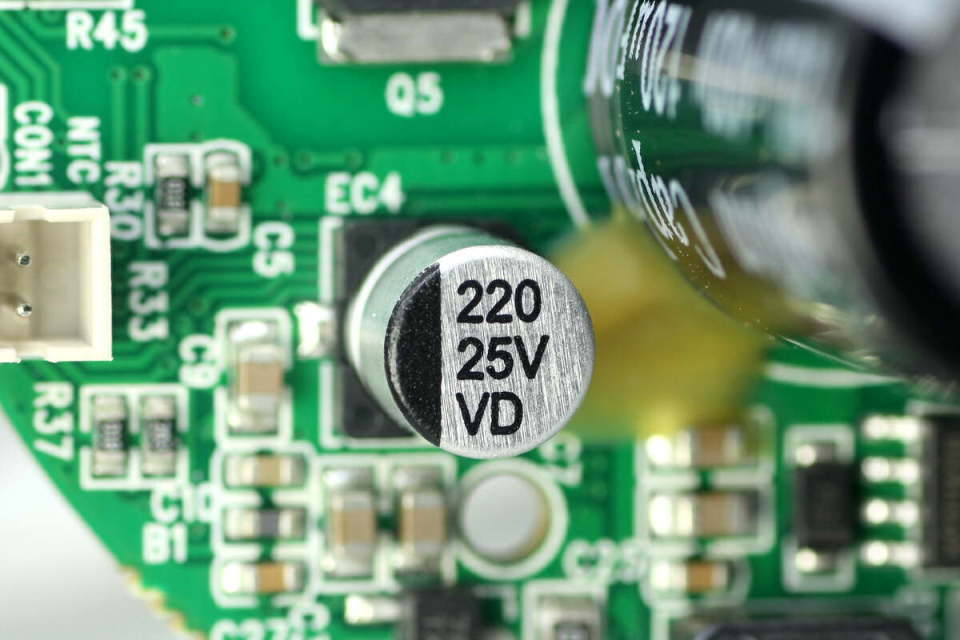

输出滤波电容规格为220μF25V。

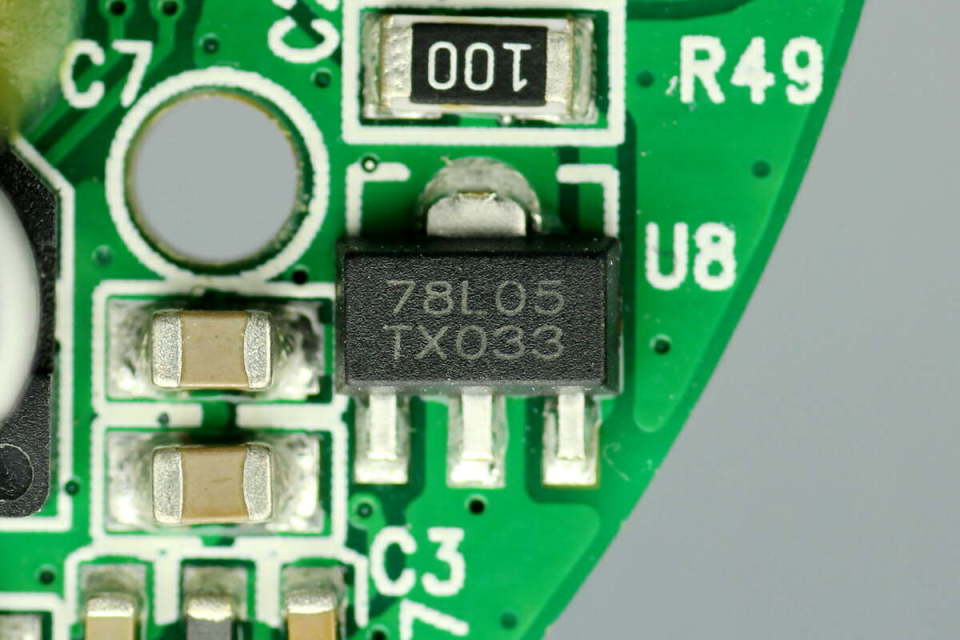

78L05稳压芯片用于为MCU供电。

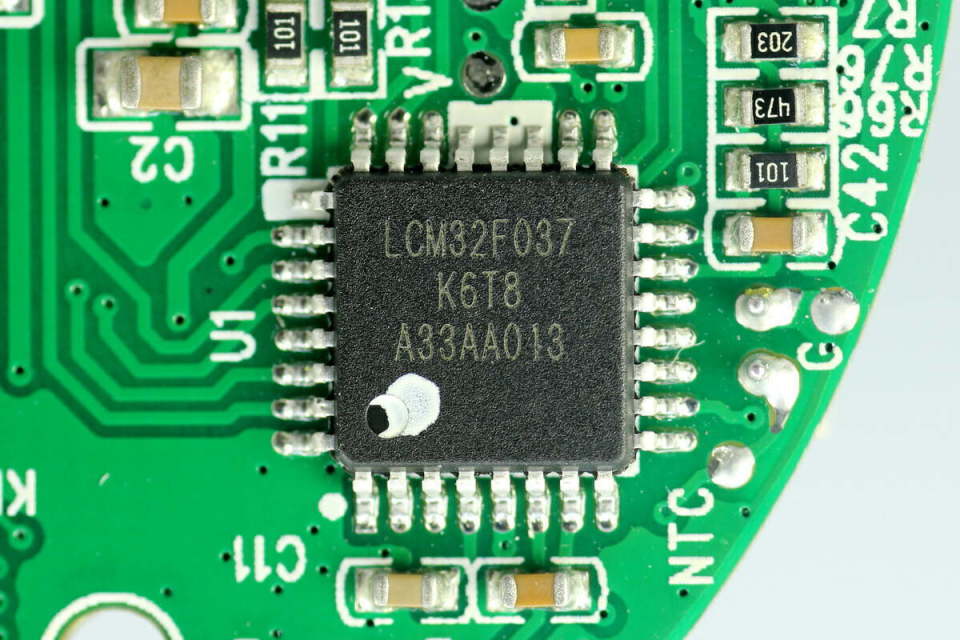

主控芯片来自LNCHIP领芯微电子，型号LCM32F037K6T8，芯片内置32位ARM Cortex M0 MCU，主频为96MHz，芯片内置32KB FLASH和4KB RAM，内置三路轨对轨模拟比较器和运算放大器，采用LQFP32封装。

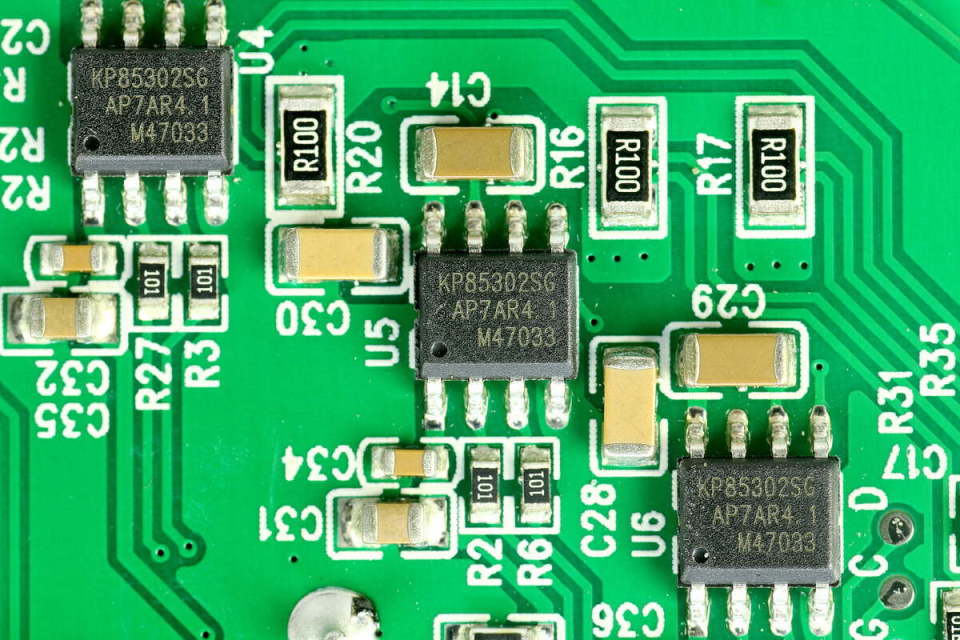

半桥驱动器来自必易微，型号KP85302，芯片耐压650V，具备0.3A拉电流和0.6A灌电流能力，芯片内部集成自举而就按，具备短传播延迟和延迟匹配，双路输入输出互锁功能，兼容3.3/5/15V输入信号电压范围，采用SOP-8封装。
必易微 KP85302 资料信息。

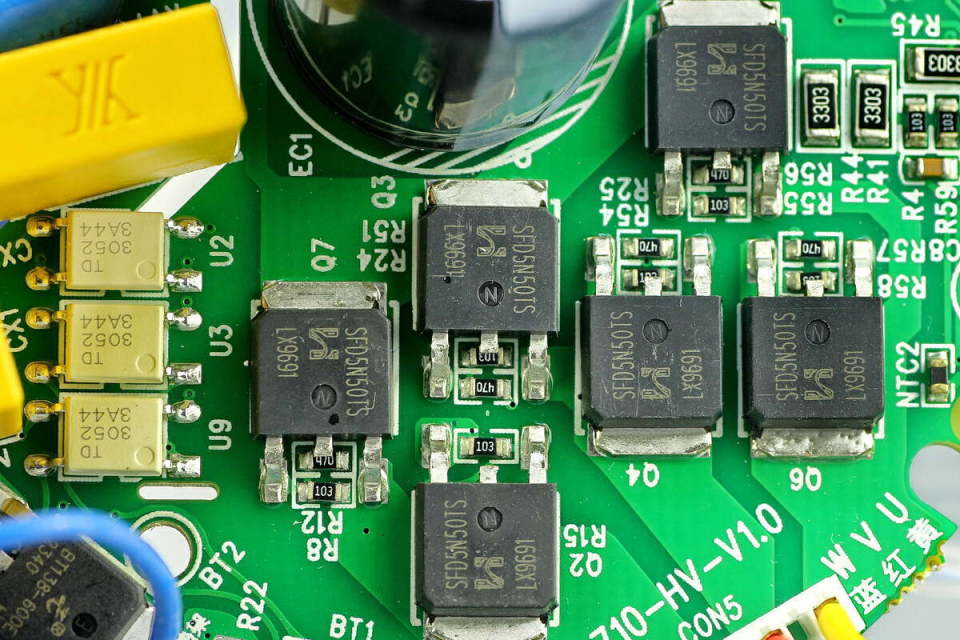

用于电机驱动的MOS管来自HI-SEMICON深鸿盛，型号SFD5N50TS，NMOS，耐压500V，导阻1.5Ω，采用TO-252-2L封装。

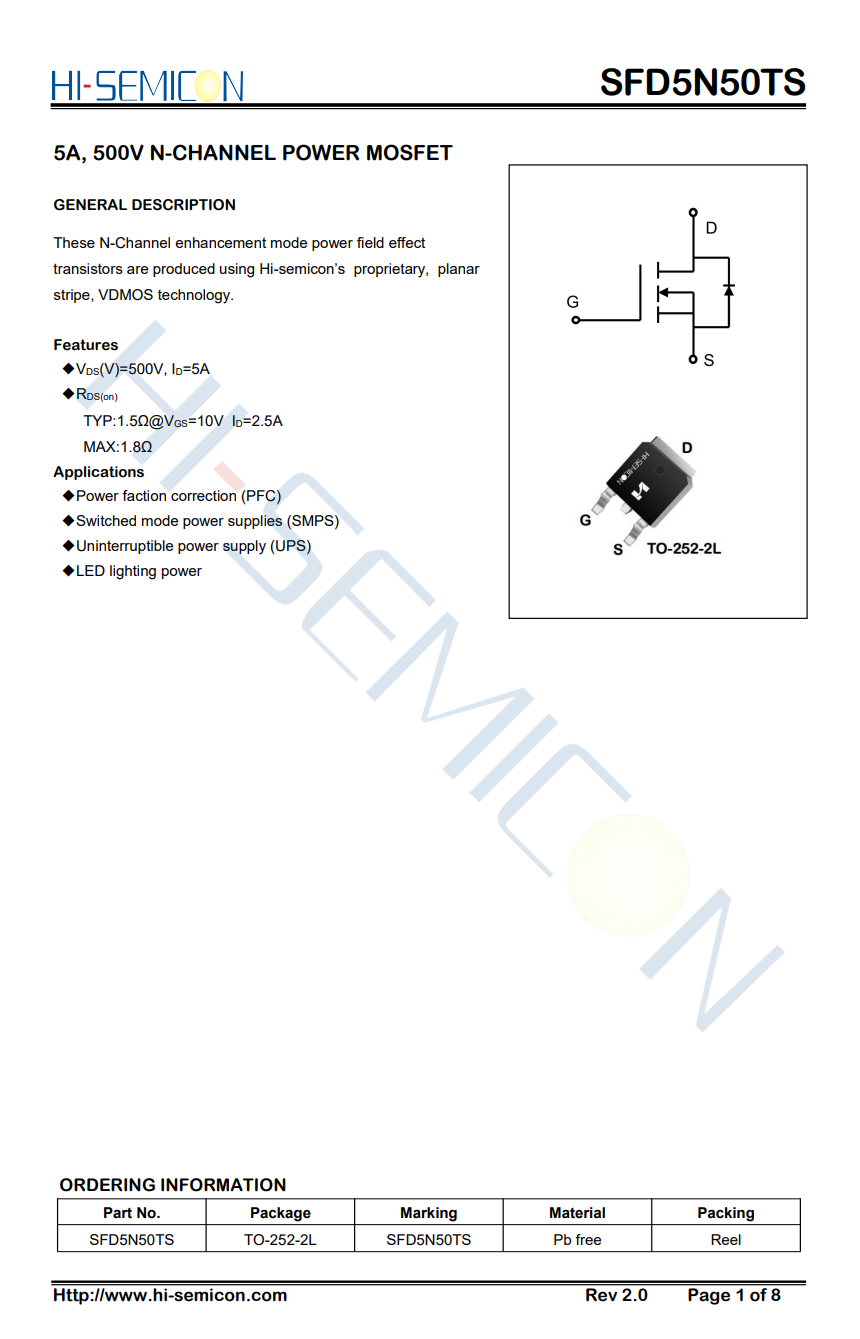

深鸿盛 SFD5N50TS 资料信息。

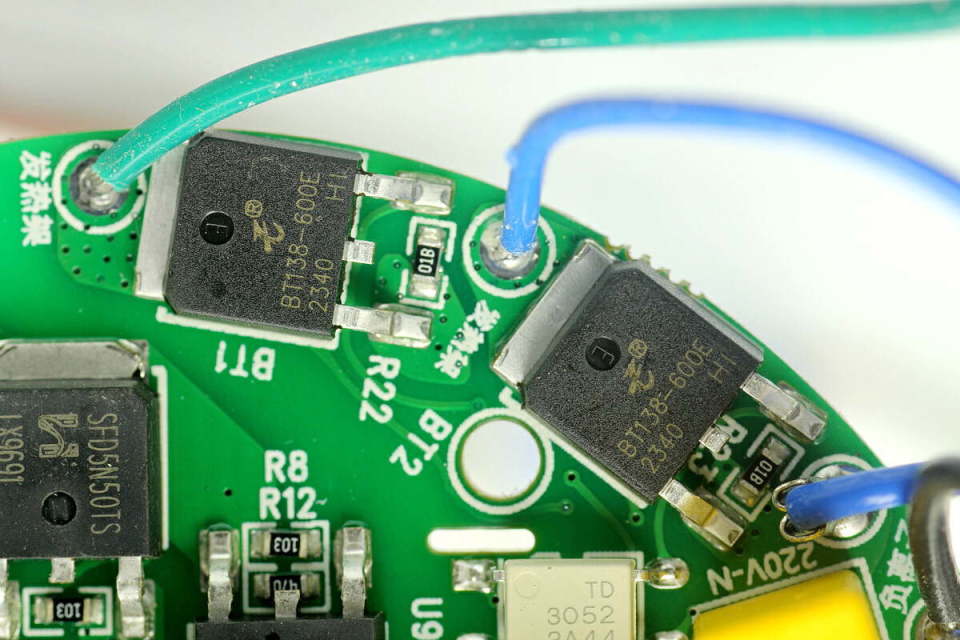

用于控制发热丝的两颗可控硅型号为BT138-600E，采用TO-252-2L封装。

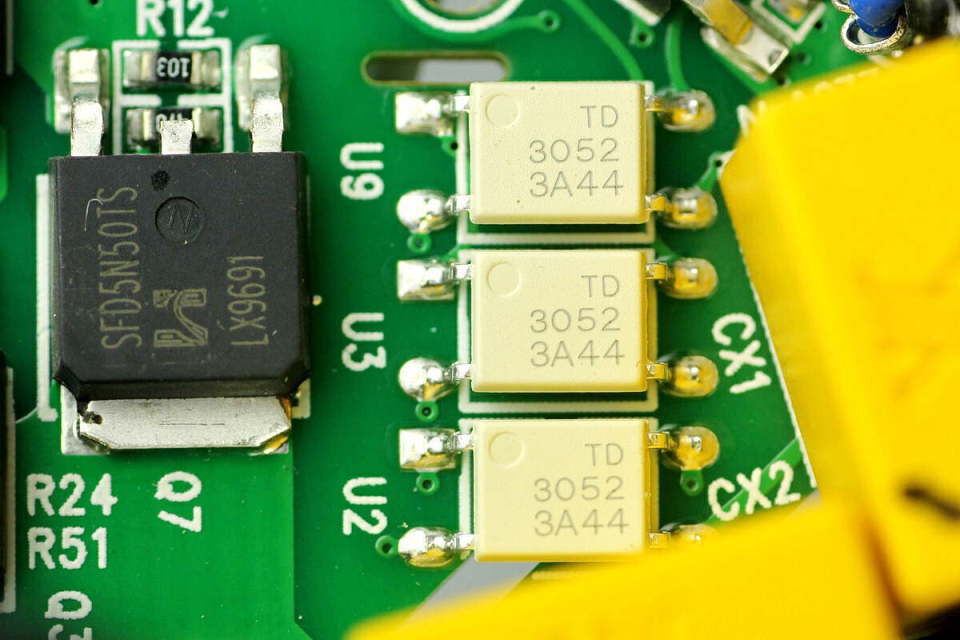

用于驱动可控硅的光耦来自天电光电，型号TDM3052，采用SOP4封装。

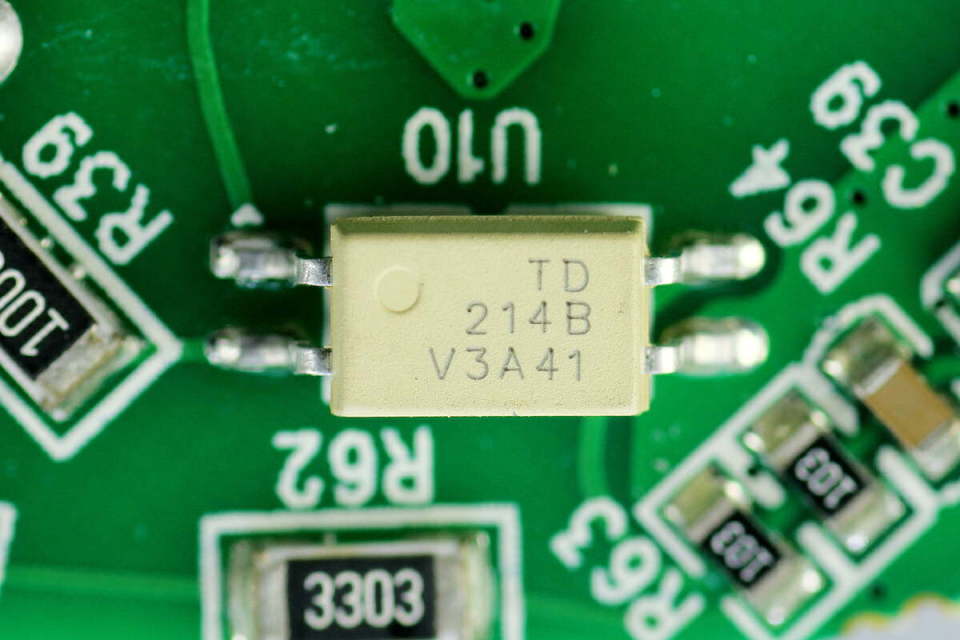

天电光电TD214B光耦用于过零检测。

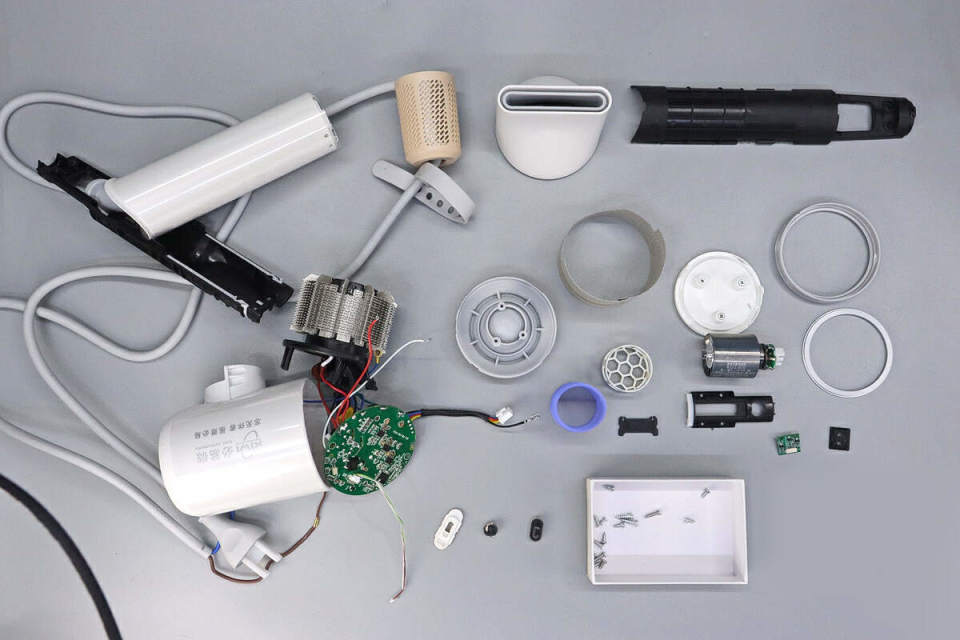

全部拆解一览，来张全家福。
电器新观察拆解总结

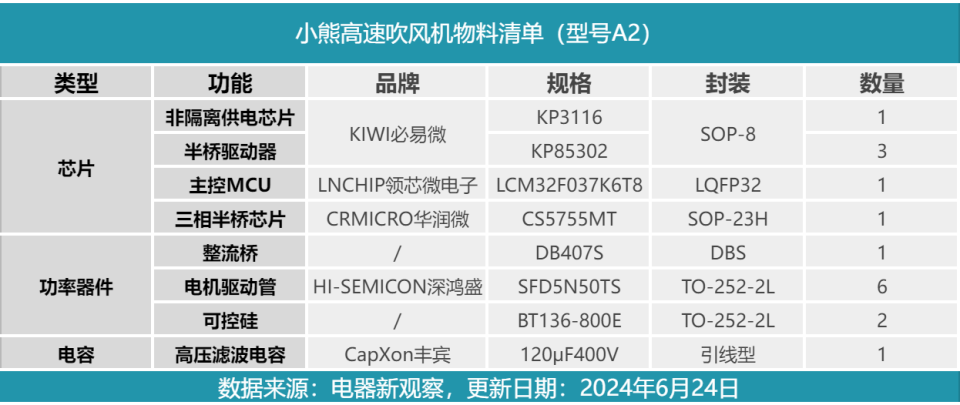

最后附上小熊高速吹风机A2核心器件清单，方便大家查阅。
小熊高速吹风机A2具备低档和高档两档风速，具备冷风，热风，恒温和冷热循环四档风温，具备八种吹风模式。每秒检测1000次出风口温度，进行智能控温。吹风机内置11万转高速无刷马达，出风强劲。吹风机附送磁吸双层风嘴，安装简单，手柄进气口配有防吸发滤网，使用安全。
电器新观察通过拆解了解到，小熊这款电吹风全部为国产芯片方案，使用领芯微电子LCM32F037K6T8主控MCU搭配必易微KP85302半桥驱动器，使用六颗深鸿盛SFD5N50TS MOS管用于电机驱动，并使用必易微KP3116非隔离降压芯片为MCU供电。
发热丝模组采用可控硅进行发热控制，蛇形发热丝采用云母片骨架支撑绝缘。发热丝设有NTC热敏电阻检测温度，并设有双金属片温控器进行过热断电，并设有温度保险丝进行过热熔断，实现断电保护，器件通过铆接固定到云母片骨架，接触牢靠，内置多重保护措施，确保使用安全。
