本次解析来自CVTE的硬件岗笔试题，题目都是非常有代表性，有基础知识点考察，也有一些实际应用分析。如果基础打的不牢，很难拿到满意的分数，建议大家学习、收藏、转发。
1、如图所示，该三极管工作在（ ）
A 截止区 B 无法判断
C 饱和区 D 放大区
解析：CVTE硬件笔试第一弹先来一道三极管电路计算题试试水。三极管，硬件面试必考。
晶体管静态工作点估算和状态的判断标准：
1）依据UBEQ=0.7V，完成IBQ的估算；
2）假设晶体管处于放大状态，即ICQ=βIBQ，求解出UCEQ；
3）如果UCEQ≧0.3V，则假设成立，晶体管处于放大状态，ICQ与UCEQ如前所求；
4）如果UCEQ<0.3V，则假设不成立，晶体管处于饱合状态，强制UCEQ=0.3V，计算所得的ICQ与UCEQ无意义。
依据上述估算步骤，先求解基极电流，可得：
即：
解得IBQ=56.5uA。
然后，假设三极管处于放大区，则：ICQ=βIBQ=5.65mA,计算得：
可以看出，UCEQ<0.3V，显然，这是一个错误的结论，由于E极接地，UEQ=0V，UCEQ=UCQ，在供电12V-0V的系统中，不可能出现负电压，该电路是放大电路结构，但是又不在放大状态，故工作在饱合状态。
2、测得晶体管3个电极的静态电流分别是0.06mA，3.66mA和3.6mA，则该管β的值为（ ）
A 61 B 0.98 C 60

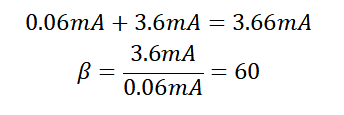

解析：晶体管三个极的电流，满足基尔霍夫电流定律：IB+IC=IE，当晶体管处于放大状态下，集电极电流唯一受控于基极电流，ICQ=βIBQ，即：
所以，本题选择C。
3、关于三极管电容三点式振荡电路说法正确的是（ ）
A 电感线径与振荡频率无关
B 实际电路中的LC是一种阻尼振荡电路
C 它是一种正反馈电路
D 它的振荡频率与三极管参数无关

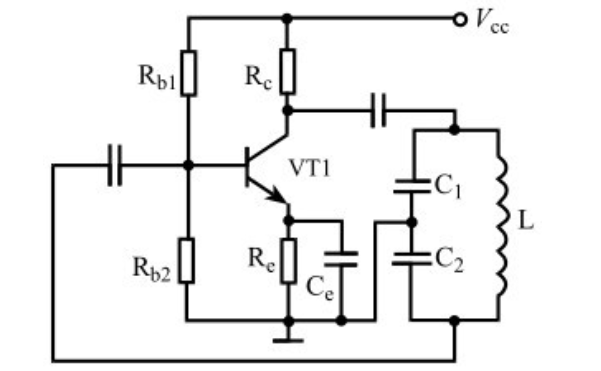

解析：电容三点式振荡电路如下图所示：
图中C1和C2串联，三点分别与三极管的三个极相连，反馈电压取自C2上端，这样连接能保证电路的正反馈。
根据LC振荡原理，可知振荡频率为：
电感为实际使用的电感量，电容为C1、C2的串联值；空心电感线圈电感量计算经验公式：
其中，μ0为真空磁导率=4π*10-7，μs为线圈内部磁芯的相对磁导率，空心线圈时μs=1，N2为线圈圈数的平方，S为线圈的截面积，单位为平方米，L线圈的长度，单位为米，K系数，取决于线圈的半径(R)与长度(l)的比值，计算出的电感量的单位为亨利(H)，所以电感线径与振荡频率无关这个说法是错误的。
三点式LC不属于阻尼振荡电路。
判断振荡电路能否起振的需要先看直流通路，再看交流通路。直流通路要看电路是否工作在放大区；交流通路不管是RC振荡电路还是LC振荡电路能够起振必须要满足幅度条件和相位条件，即AF=1，所谓相位条件就是电路必须引入正反馈；所谓三点式振荡器，是指LC振荡器中选频网络有两个电容、一个电感或者两个电感、一个电容组成的振荡器。
题中电容三点式振荡电路就是LC振荡器中选频网络有两个电容、一个电感；如图所示为晶体管电容三点式振荡电路，假定输入信号在基极某瞬间极性为正，选频网络1点位为交流地线，2点与3点极性相同，反馈信号回送到发射极为负，故为正反馈。另外，对于晶体管振荡电路，还可以用“射同基反”的方法判定。
在振荡电路中，元件本身的性能参数会影响电路的性能，例如：设计一个1MHz的振荡电路，如果采用的晶体管特征频率只有100KHz，那这个振荡电路是达不到1MHz，所以选项D的说法是不正确的。
4、若从有噪声的信号中提取1kHz-2kHz的信号进行处理，应选用（ ）滤波电路
A 高通 B 陷波 C 低通 D 带通
解析：通过这几种滤波器的定义即可选出正确答案：
1）低通滤波：是一种滤波方式，规定为低于设定临界值频率的信号能正常通过，而高于设定临界值频率（fc）的信号则被阻隔和衰减。低通滤波可以简单的认为：设定一个频率点，当信号频率高于这个频率时不能通过。
2）高通滤波器：只允许某一频率以上的信号无衰减地通过滤波器，去掉了信号中低于该频率的不必要的成分或者说去掉了低于该频率的干扰信号。
3）带通滤波带通滤波：允许特定频率信号通过的滤波器，降低或消除该频带上下频率的信号，所以本题应该选择D带通滤波器。
4）陷波滤波器：是一种谐振电路，用在电路上滤除不需要的频率的信号，其谐振的频率就是要滤除的频率。该滤波器可以在某一个频率点迅速衰减输入信号，以达到阻碍此频率信号通过的滤波效果；一个理想的陷波滤波器的频率响应特点是：要在消除的信号频率点其值等于零，而在其他频率处其值不为零且要等于1。
