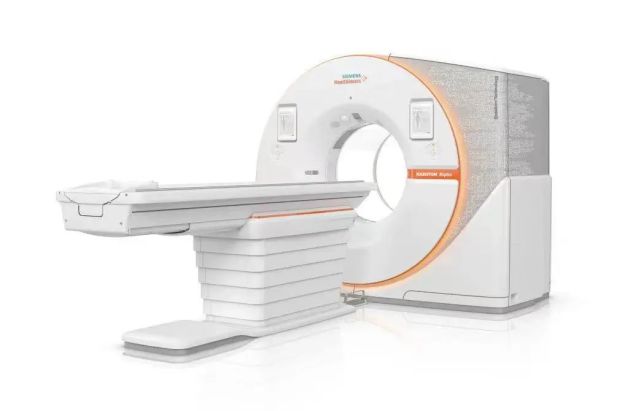

2022年进博会期间，全球首台光子计数CT NAEOTOM Alpha亮相西门子医疗展台，实现亚洲首展。凭借创新性的光子计数探测器和颠覆传统CT的成像原理，NAEOTOM Alpha实现了CT影像的重大技术突破，在攻坚心血管、呼吸系统、肿瘤、代谢类疾病方面将发挥重要作用。
接下来，我们跟随西门子医疗科学家的文献综述，探索光子计数CT在科研创新和临床转化领域的前沿进展。
01
变革已至：光子计数时代揭开序幕
“未来，每一台CT都将是光子计数CT。” 欧洲放射学会主席Krestin教授曾做出这样的评价。从诞生之日起，光子计数CT不断在刷新记录，拓展未知领域的边界。
2005年，西门子独有的第一台双源CT问世
2015年，梅奥医学中心成功完成第一例人体扫描
2021年，第一台光子计数CT NAEOTON ALPHA获得FDA认证，并在北美放射学年会登场
2022年，NAEOTON ALPHA在不到一年时间内，斩获30多篇摘要研究和70多篇学术论文，掀起了新一轮科研热潮
02
见微知著：极致高清的临床图像
光子计数CT的革新实现了前所未有的高清图像，使空间分辨率达到极致。
相对于传统探测器，光子计数CT探测器在材料及成像原理上实现了变革，它不再受到传统探测器物理分隔的限制，而是通过半导体晶体直接读取光子信息，并由阳极靶面密集的像素矩阵接收。这大大提高了X光射线的利用率及图像的空间分辨率，使得细小解剖结构，尤其是冠脉细小钙化斑块、植入支架、肺以及骨质结构等显示更加清晰准确。

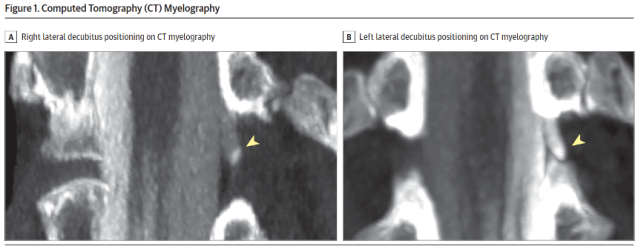

图 Figure 1传统脊髓造影CT显像 (A) 图右侧卧位，(B) 图左侧卧位

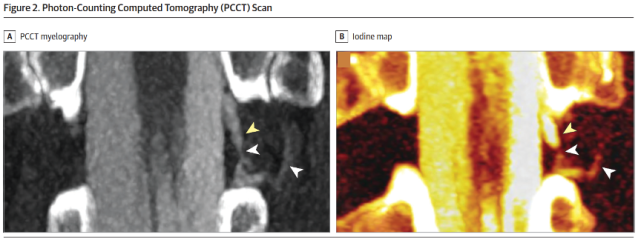

Figure 2 光子计数CT扫描，Figure 1显像后37分钟扫描，(A) 50keV图像 （B）碘图
文献综述
科研方向：脑脊液静脉瘘的病例报告[i]
发表期刊：《JAMA Neurol》2022 June
研究机构：美国杜克大学
病例分析：某脑脊液静脉瘘病例患者经历了低颅压导致的剧烈头痛，磁共振影像可以协助明确低颅压的诊断，但是对于脑脊液静脉瘘的确诊和定位束手无策。既往研究已证实，在明确瘘管定位后进行硬膜外血补丁治疗，可大大提高疗效及预后。但瘘管直径一般在1-2mm之间，对于影像设备空间分辨率的要求极高。
重大突破：在传统CT无法清晰显示的情况下，杜克大学选择NAEOTOM ALPHA光子计数CT在椎管造影后进行扫描，极高的空间分辨率及同时获取的能量图像，清晰显示了瘘管的形态和位置。
科研方向：心脏模体研究[ii] —— 使用光子计数CT的高分辨率模式对于不同成分心脏斑块及支架的显示进行评估
发表期刊：《Radiol Cardiothorac Imaging》 2021 Oct
研究成果：相对传统CT及普通模式，光子计数CT的高分率模式可以更好地显示斑块并且减少支架伪影。光子计数CT在保留双源设备超高时间分辨率优势的同时，其极致的空间分辨率使得心脏影像更加精准高清，为病人治疗选择及预后评估提供了更有力的依据。
今年发表的数篇研究，都证实了光子计数CT的高分辨率模式在人工耳蜗显示[iii]及骨质细微结构显示上[iv]的巨大优势。

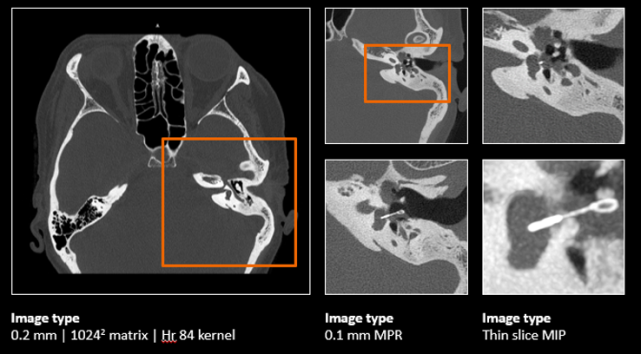

图：荷兰伊拉斯姆斯医学中心使用光子计数CT得到的人工耳蜗的图像。
03
精准定量：高精度标准化的定量评估
光子计数CT的技术革新，带来了稳定的CT衰减系数及标准化图像输出，进而推动精准诊疗的发展。
光子计数CT探测器无需经过传统探测器的光电转化及数模转化的繁复流程，可以通过半导体晶体直接读取光子的脉冲并计数，从而还原物质本身固有的衰减信息。由于每个电子脉冲峰值都可被量化读取，低电子脉冲的噪声干扰可通过设定阈值的方式被完全过滤，实现真正意义上的“零量子噪声”，进一步提高了定量评估的准确性。
文献综述
科研方向：极低剂量条件下对光子计数CT扫描图像的评估[V]
研究机构：美国宾夕法尼亚大学医学院
发表期刊：《European Radiology》2022 June
研究成果：同等剂量和扫描条件下，光子计数CT得到的CT值相比第三代的双源CT具有更高的可重复性和准确性，其背景噪声更是降低了74%。这篇文章有力佐证了光子计数CT在精准定量中的巨大优势。
此外，能量图像的常规输出也将为CT值的标准化提供保障，经由量子重建技术得到的能量图像同样提供了稳定准确的CT值，这将去除CT值受管电压及混合能量分布差异的影响而产生的波动。
04
高维影像 ：多参数多能阈的大数据挖掘
光子计数CT可获取多维影像，为临床获取更多的数据信息。它通过半导体晶体直接接受光子信息并产生电信号，不但提供了光子计数的信息，同时还得到了光子的能量信息。相比于传统CT获取混合能量的加权总和，光子计数CT直接获取多能量维度的信息，更深入地探索物质本身的特性。

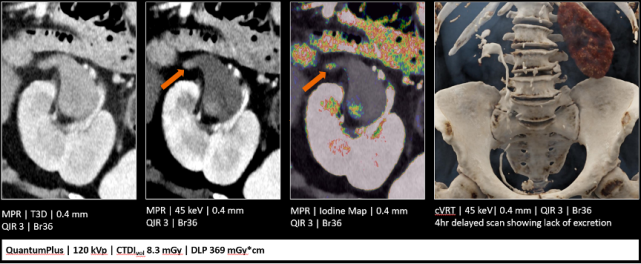

图：来自捷克查尔斯大学医院的影像显示，左2及左3图分别在45keV和碘图中更清晰地显示了肾盂、肾盏及输尿管开口段的病灶，为临床诊断提供了多维信息。
苏黎世大学发表的光子计数CT对于心脏延迟期心肌缺血的显示[vi]及去年由Tilman Emrich[vii]等人发表的由冠脉造影CTA提取钙化积分值的论文，都体现了多维度能量图像对于临床的价值。而NAEOTON ALPHA同时具备的高时间分辨率，也在多维度能量成像领域显示出巨大优势。
光子计数CT的时代已揭开帷幕，未来它将与量子计算和元宇宙时代接轨，为人类医疗大数据贡献精准的多维信息，致力于推动人类健康事业的发展。
Reference
i Schwartz FR, Malinzak MD, Amrhein TJ. Photon-Counting Computed Tomography Scan of a Cerebrospinal Fluid Venous Fistula. JAMA Neurol. 2022 Jun 1;79(6):628-629. doi: 10.1001/jamaneurol.2022.0687. PMID: 35435944.
ii Rajagopal JR, Farhadi F, Richards T, Nikpanah M, Sahbaee P, Shanbhag SM, Bandettini WP, Saboury B, Malayeri AA, Pritchard WF, Jones EC, Samei E, Chen MY. Evaluation of Coronary Plaques and Stents with Conventional and Photon-counting CT: Benefits of High-Resolution Photon-counting CT. Radiol Cardiothorac Imaging. 2021 Oct 28;3(5):e210102. doi: 10.1148/ryct.2021210102. PMID: 34778782; PMCID: PMC8581588
iii Waldeck S, Overhoff D, Alizadeh L, Becker BV, Port M, Froelich MF, Brockmann MA, Schumann S, Vogl TJ, Schoenberg SO, Schmidt S. Photon-Counting Detector CT Virtual Monoengergetic Images for Cochlear Implant Visualization-A Head to Head Comparison to Energy-Integrating Detector CT. Tomography. 2022 Jun 21;8(4):1642-1648. doi: 10.3390/tomography8040136. PMID: 35894001; PMCID: PMC9326530.
iv Bette SJ, Braun FM, Haerting M, Decker JA, Luitjens JH, Scheurig-Muenkler C, Kroencke TJ, Schwarz F. Visualization of bone details in a novel photon-counting dual-source CT scanner-comparison with energy-integrating CT. Eur Radiol. 2022 May;32(5):2930-2936. doi: 10.1007/s00330-021-08441-4. Epub 2021 Dec 22. PMID: 34936011; PMCID: PMC9038873.
v Liu LP, Shapira N, Chen AA, Shinohara RT, Sahbaee P, Schnall M, Litt HI, Noël PB. First-generation clinical dual-source photon-counting CT: ultra-low-dose quantitative spectral imaging. Eur Radiol. 2022 Jun 16. doi: 10.1007/s00330-022-08933-x. Epub ahead of print. PMID: 35708838.
vi Mergen V, Sartoretti T, Klotz E, Schmidt B, Jungblut L, Higashigaito K, Manka R, Euler A, Kasel M, Eberhard M, Alkadhi H. Extracellular Volume Quantification With Cardiac Late Enhancement Scanning Using Dual-Source Photon-Counting Detector CT. Invest Radiol. 2022 Jun 1;57(6):406-411. doi: 10.1097/RLI.0000000000000851. Epub 2022 Jan 21. PMID: 35066531; PMCID: PMC9390230.
vii Emrich T, Aquino G, Schoepf UJ, Braun FM, Risch F, Bette SJ, Woznicki P, Decker JA, O'Doherty J, Brandt V, Allmendinger T, Nowak T, Schmidt B, Flohr T, Kroencke TJ, Scheurig-Muenkler C, Varga-Szemes A, Schwarz F. Coronary Computed Tomography Angiography-Based Calcium Scoring: In Vitro and In Vivo Validation of a Novel Virtual Noniodine Reconstruction Algorithm on a Clinical, First-Generation Dual-Source Photon Counting-Detector System. Invest Radiol. 2022 Aug 1;57(8):536-543. doi: 10.1097/RLI.0000000000000868. Epub 2022 Mar 21. PMID: 35318969.
