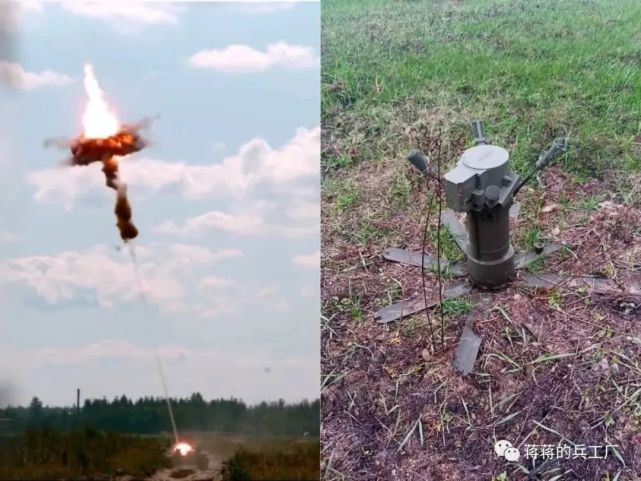

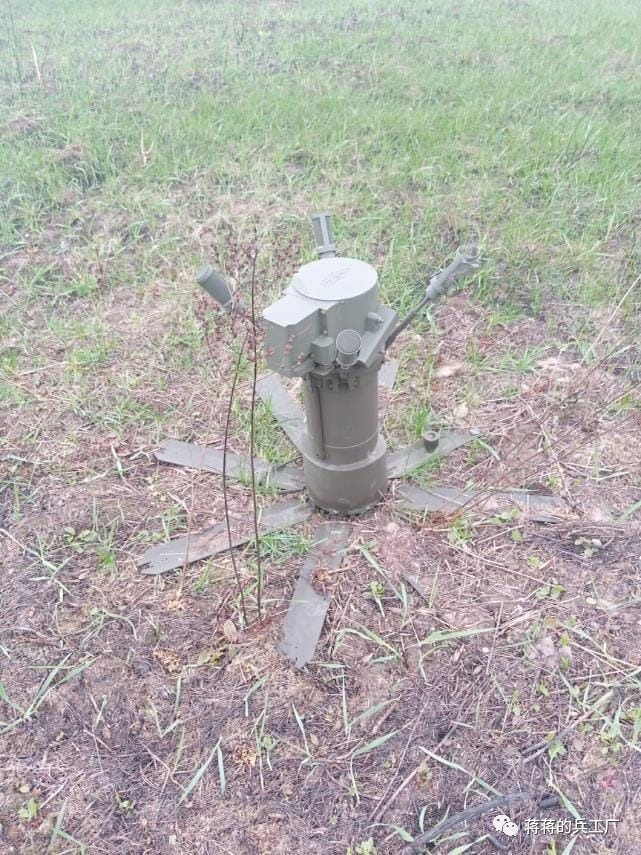

近日，乌克兰陆军工兵在战场上首次发现了一种先进的俄罗斯智能攻顶反坦克地雷，这种深绿色底漆的地雷展开8条支撑腿，直立在地上，圆柱形雷体上向斜上方撑起4个声学传感器，看起来就像一朵绿色倒放的花朵，然而这种“花朵”可是正宗的毒花，因为它能够跃起攻击坦克顶部装甲，这就是俄军装备的PTKM-1智能攻顶反坦克地雷。
我们知道反坦克地雷是迟滞和毁伤坦克的有效手段，按其破坏目标的部位，分为反坦克履带/车底地雷、反坦克侧甲地雷和反坦克攻顶地雷等。在现今坦克设计中，底部防炸和侧面挂载反应装甲和格栅装甲都是很普及的手段了，因此前两种的效果都在不断减弱，只有坦克顶甲厚度还比较薄。因此无论是反坦克导弹、末敏弹和反坦克智能地雷都把顶甲作为突破口。而随着微电子技术及自锻弹丸技术的发展，智能地雷开始了大发展，有的地雷甚至还具有了反直升机能力。

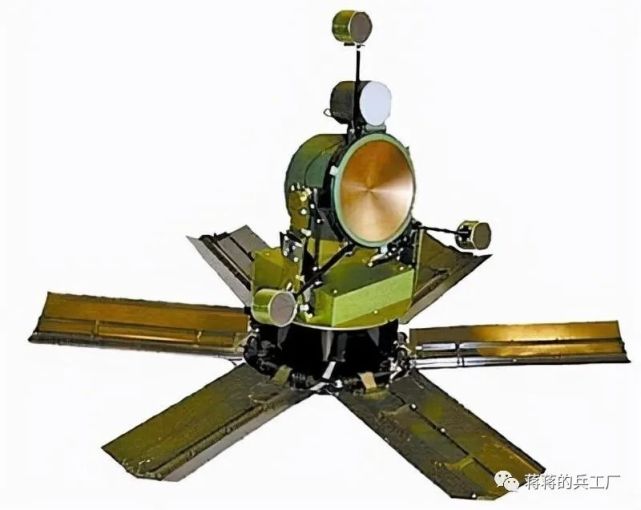

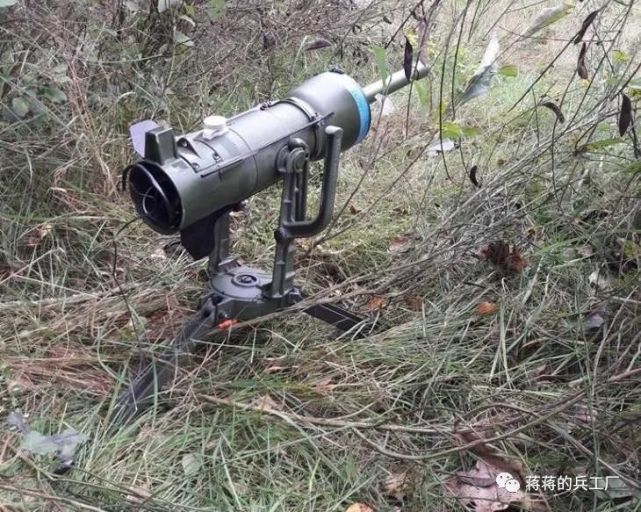

俄罗斯旋律20反直升机地雷
DM-12反坦克侧甲雷

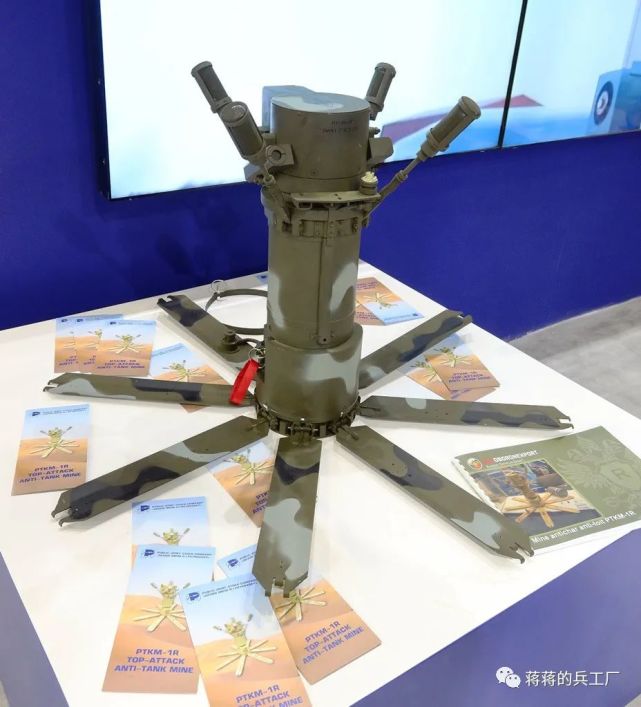

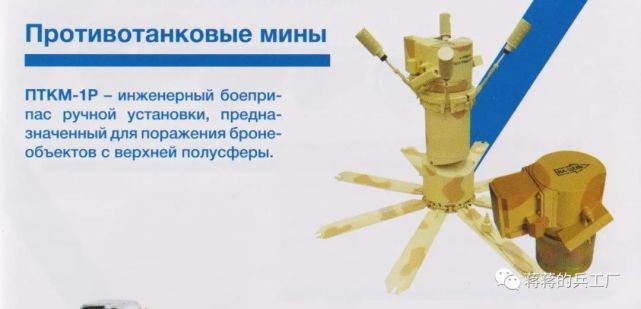

PTKM-1R（ПТКМ-1Р）地雷就是俄罗斯彼得罗夫斯基工厂最新研制的智能攻顶反坦克雷，这种地雷最早在2020年7月列装俄罗斯陆军，2021年8月在“军队2021”国际军事技术论坛第一次对外展示，9月参与了俄工程兵部队在下诺夫哥罗德州穆利诺训练场进行的演习，2021年11月29日参与埃及EDEX-2021国际防务展，第一次在国际展览中亮相。

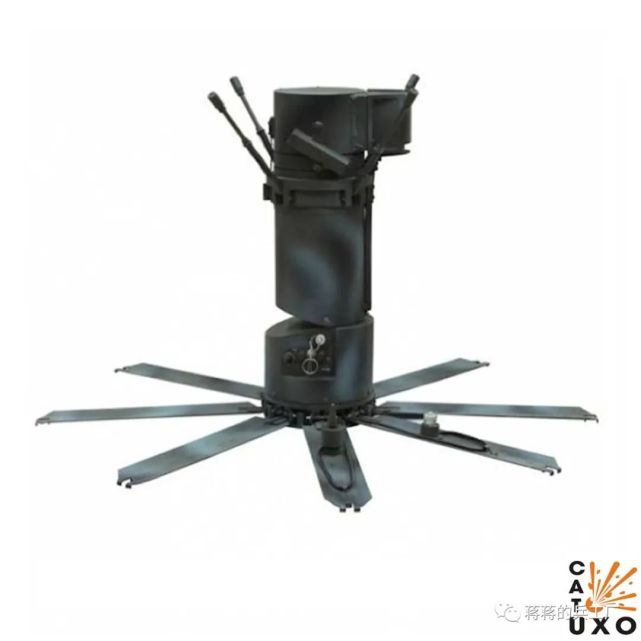

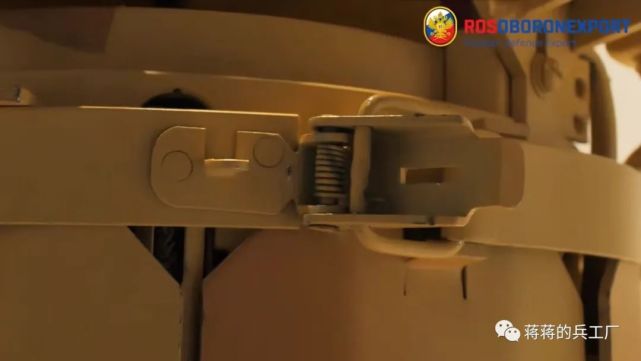

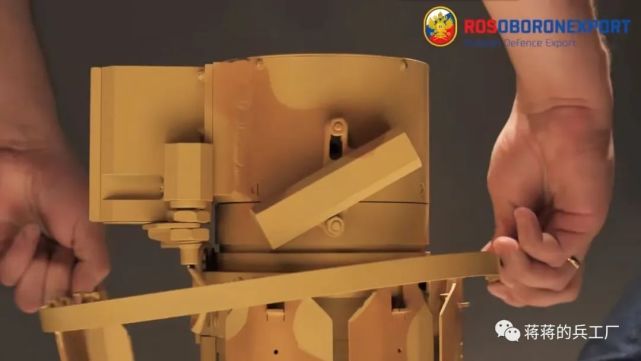

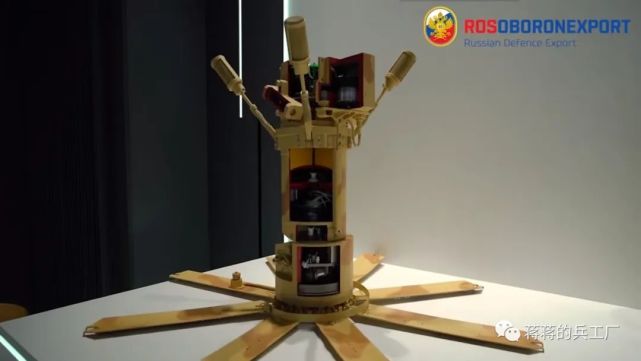

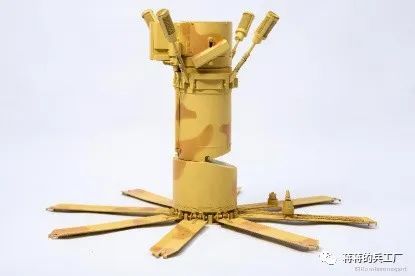

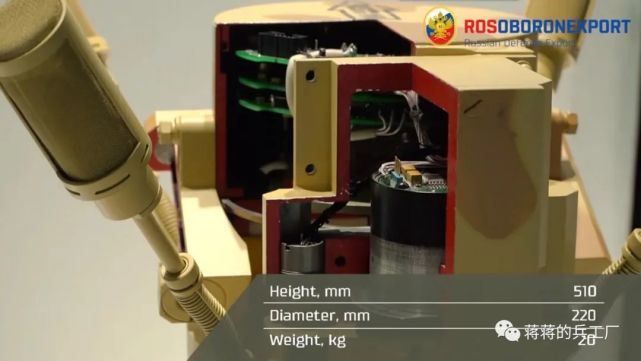

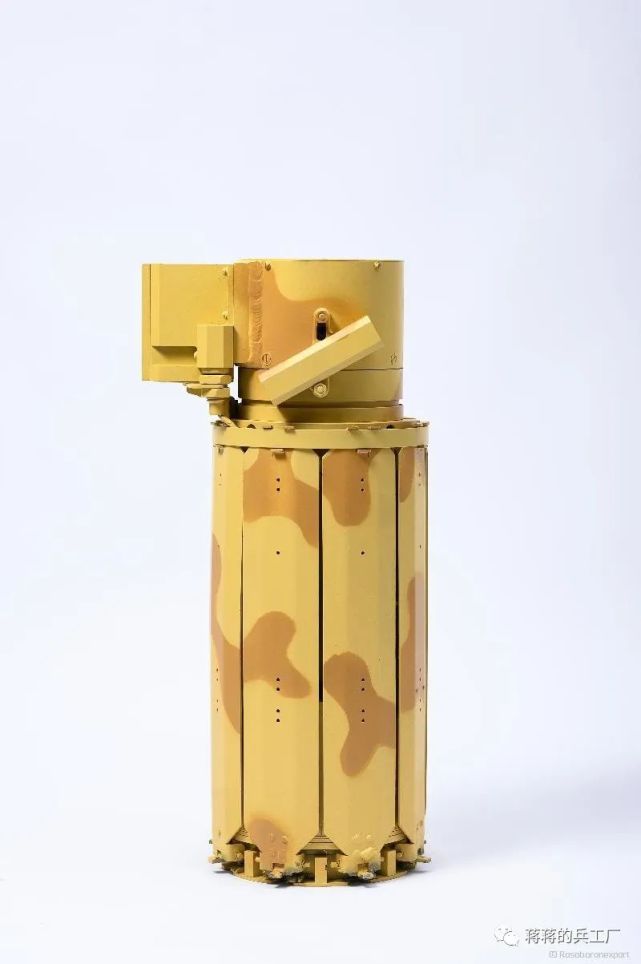

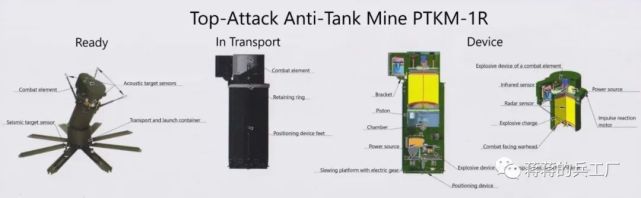

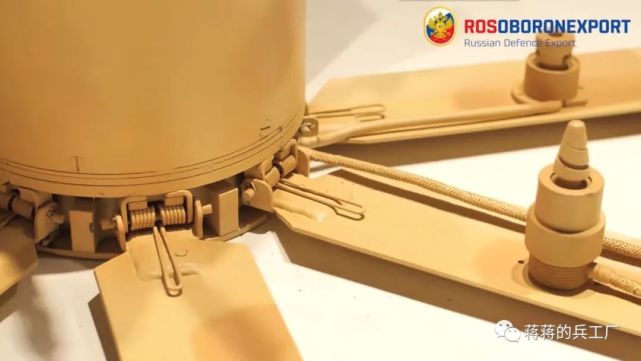

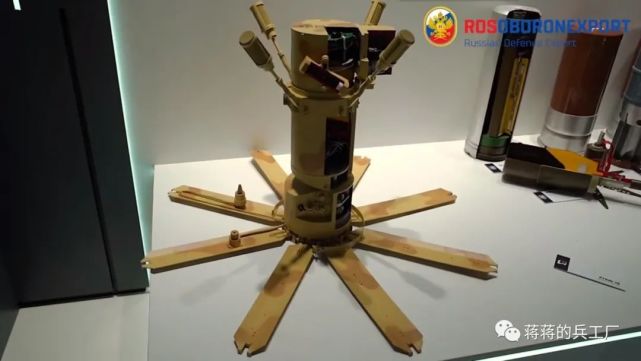

PTKM-1R地雷为圆柱体外形，高度为0.51米，弹体直径为0.22米，全重19.9千克。这种地雷在收纳时8条支撑腿和4个声学传感器都折叠在弹体上，由一个带卡扣的金属圈紧固。在打开卡扣后支撑腿和麦克风都在弹簧作用下迅速展开到位，其中两条支撑腿上安装有锥状的震动传感器，其设计也很巧妙，收起时正好能够插入弹体中的空隙里。弹体侧面有保险，拉开延迟六分钟后，地雷开始待机模式，预警探测单元的声学传感器和震动传感器开始待机，可以在10天后自毁，可避免平民损失。

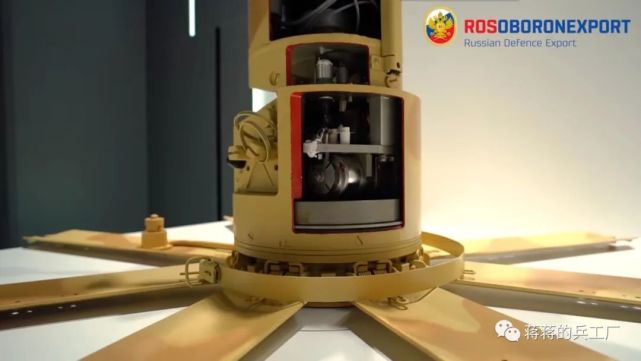

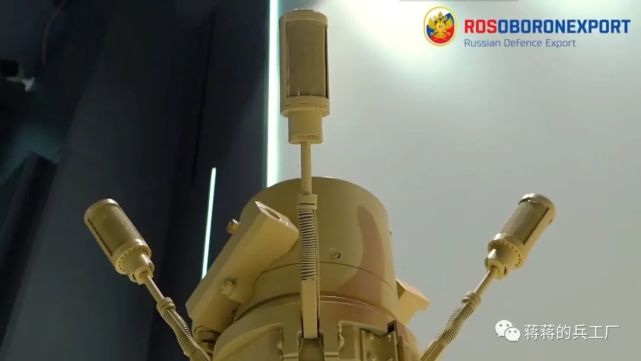

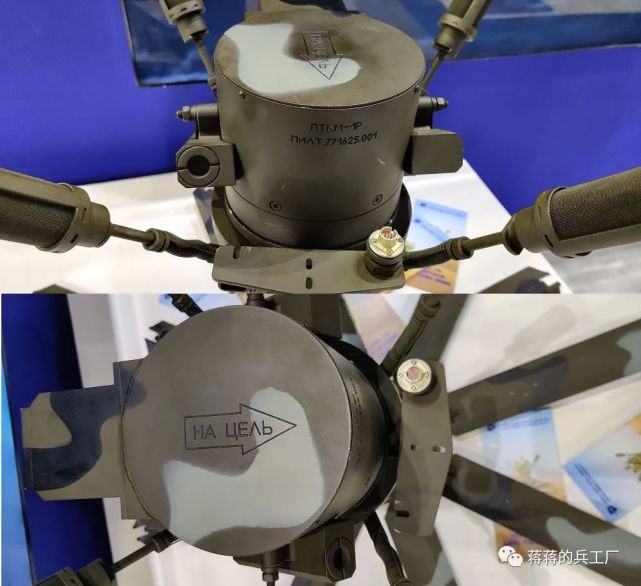

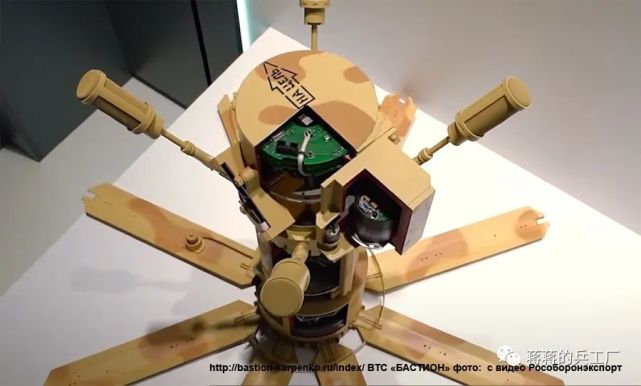

这个地雷布置也是有讲究的，地雷顶部有一个箭头，必须指向预定打击的方向。弹体中下部发射控制单元有一个伺服机构设计。采用四元十字阵布局的声传感器很可能是使用单个声传感器进行值守和预警，当坦克接近100米时，声学传感器接收到的噪声会唤醒待机模式的PTKM-1R，为控制单元的微处理机供电。由于声信号会受环境噪声干扰，容易引起虚警，因此还需要震动传感器收集信号，再由控制单元处理，开始定位定向、轨迹跟踪目标，并计算攻击参数，只有当噪声和震动都超过编程的阈值水平时，目标分类才会开始，确定是否是值得打击的目标，这样就能避免打击民用目标或低价值目标。如果确定是坦克装甲车辆，控制单元就开始设置射击时间，当目标车辆接近50米距离时，控制单元发出射击命令，底部发射控制单元接收信号，激活发射装置电源，解除伺服机构锁定，将发射器伺服驱动倾斜30度到攻击方位；在发射器转动到位后，启动发射装药，以30米/秒的初速向斜上方射出上部子弹药。

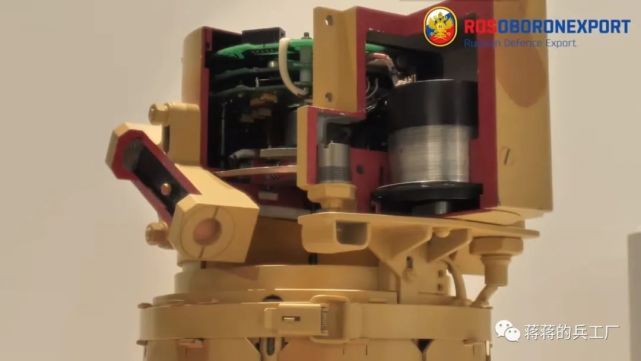

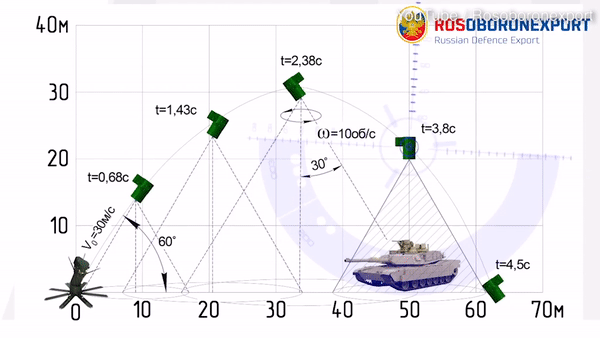

该型地雷上部子弹药由两部分组成，包括突出于弹体外的红外/毫米波复合传感器与中央控制单元、战斗部。中央控制单元负责驱动控制、电源管理、数据采集、信号处理和火力决策等一系列工作。在斜向飞行大约2.4秒时，弹体到达大约30米的最高点，始终保持攻击面向下的姿态，同时由于脉冲火箭的推动，使得弹体以10圈/秒的速度旋转，旋转轴与战斗部轴的夹角为30度，从而使红外/毫米波复合传感器在抛物线弹道上边飞行边扫描，在地面形成一个类似拉开的弹簧形状的、相互交叠的螺旋扫描线，在探测到目标之后中央控制单元在大约20米的高度引爆战斗部。
该型地雷采用的是装药2.8千克的EFP爆炸成型战斗部，爆炸后药型罩被压垮变形，形成了一个短粗而密实的穿甲弹丸，其速度可达2000米/秒左右，可穿透70毫米厚的装甲，这种战斗部对炸高不敏感，穿透装甲后能崩落大量碎片，可以杀伤人员、破坏装备，对打击坦克特别有效。值得注意的是这款地雷装药量比较大，很可能其穿甲能力是被低估了。PTKM-1R可以摧毁以最高50千米/时的速度行进的目标，可以在–40°C到70°C的温度下运行。单枚PTKM-1R地雷即可控制半径达100米的通道，由单兵手动设置，特别适合步兵分队或渗透小队隐蔽布雷。另外这种地雷周边为了防止对方步兵排雷，很可能会同时布置反步兵地雷等加强安全性，从而增大排雷难度。
现在来看PTKM-1R地雷有2大发展方向，其中一个是扩展出可全向攻击的型号，从而可应对各方向来袭的目标，另一个则应发展可用布雷车大规模抛投的型号，同时扩展其智能化程度，各雷之间最好能发展出自组网的技术，从而形成更大的迟滞雷区。乌克兰坦克部队可能要头疼了！
