AM：MOF衍生的空间受限单原子催化策略用于锂离子电池高容量负极

第一作者：陈炳杰

通讯作者：张弛、杨金虎

通讯单位：同济大学化学科学与工程学院

DOI：10.1002/adma.202200894

锂离子电池电极材料在循环过程中的体积变化对于电池性能来说至关重要，就目前所知的硅材料，其在循环过程中的体积膨胀严重破坏了电极结构，使得电池容量在循环过程中快速衰减，因此，开发高容量零应变的电极材料对锂离子电池来说迫切需要，这篇文章们实现了一种新的零应变复合材料，该复合材料是在由位于金属有机框架（MOF）衍生的纳米反应器（Si NDsMDN）中的一种超小型Si纳米点，通过一种新的空间受限催化方法制成。这种特殊的Si NDsMDN负极应变小 (

可充电锂离子电池作为主要的储能系统，受到了人们极大的关注。近年来，随着电子设备和电动汽车的快速发展，对具有高容量、长循环寿命和优异倍率性能的负极材料提出了很高的要求。锂离子电池在循环过程中电极材料的体积变化较大，因此不可避免地就会导致电极破碎，进而造成电池整体性能下降。在这样的背景下，寻找一种在循环过程中体积变化较小的电极材料就显得尤为重要，例如以前所谓的零应变材料，CaV4O9，Li4Ti5O12, TiNb2O7, LiCrTiO4, LiY(MoO4)2等在循环过程中体积变化较小。目前为止，发现的零应变材料仅限于单晶，这种零应变是通过提前设计晶体中的原子空隙以适应锂离子的插入来实现的。然而，单晶相的零应变电极材料往往具有较低的理论比容量，这点就极大程度上限制了它们的实际应用。

硅因其超高的锂离子存储容量 (4200 mA h/g)、低的电位平台(-1）并存的Si基负极材料尚未实现。

在这篇文章中，实现了一种通过新型金属有机框架（MOF）衍生的单原子催化策略，构建而成的具有独特零应变特性和高锂存储容量的Si/C复合材料，制备的Si/C复合材料由嵌入多孔碳基质 (Si NDsMDN) 的MOF衍生纳米反应器 (MDN) 中的超小硅纳米点 (直径约3 nm) 制成，作为LIB阳极具有一系列优势：1）零应变特性和高的结构稳定性，2）高容量，3）卓越的倍率性能。此外，原位透射电子显微镜测试已经验证了Si NDsMDN阳极独特的零应变特性。力学模拟表明，Si NDsMDN表现出出色的机械稳定性，在锂化过程中具有低径向应力和环向应力。这项工作为高能锂离子电池提供了一种有前途的有长循环寿命的新型硅基负极材料，可用于实际能源应用。

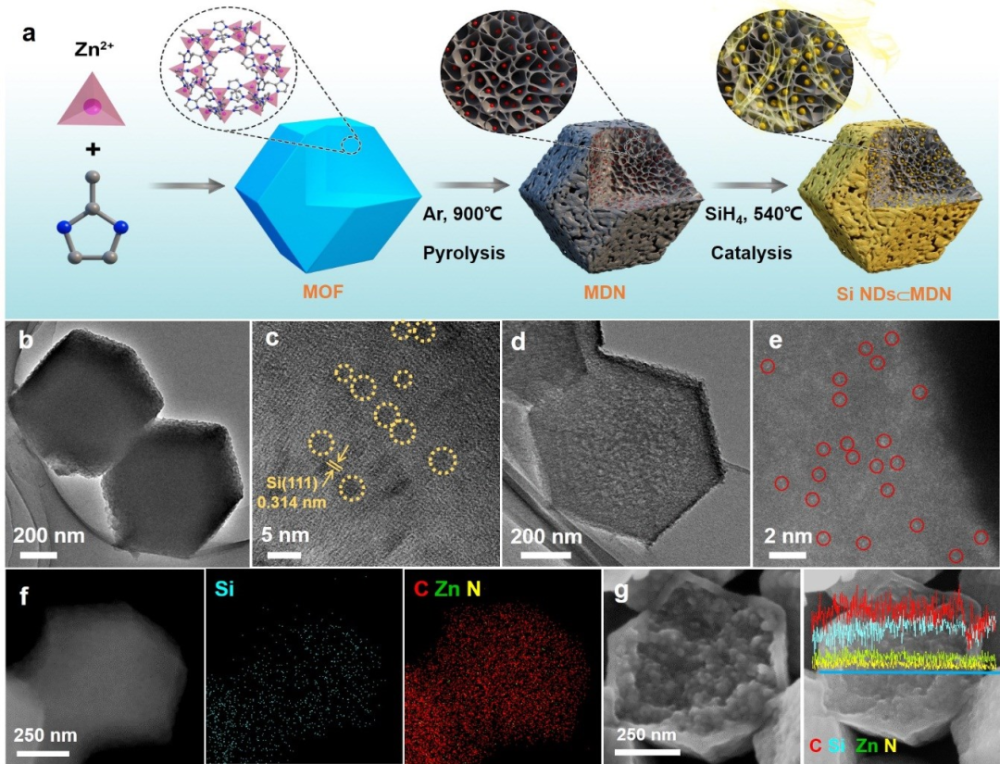

图1 MOF衍生的空间受限单原子催化策略及结构/元素表征.a)Si NDsMDN复合材料的制备过程示意图；b,c）Si NDsMDN的TEM图像；d,e)MDN的TEM图像和HAADF-STEM图像；f,g）Si NDsMDN的元素分布图像和线性扫描图像。

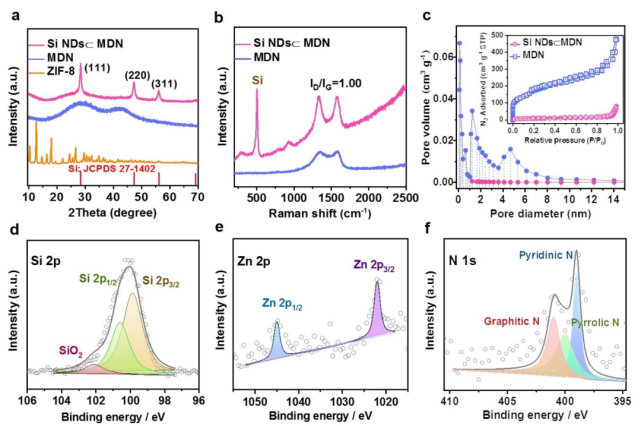

图2 a-c)相和成分分析.Si NDsMDN和MDNs的 a)XRD图，b)拉曼光谱图，c)N2吸脱附曲线；d-f)Si NDsMDN的XPS光谱:(d)Si 2p, (e) Zn 2p和（f）N 1s。

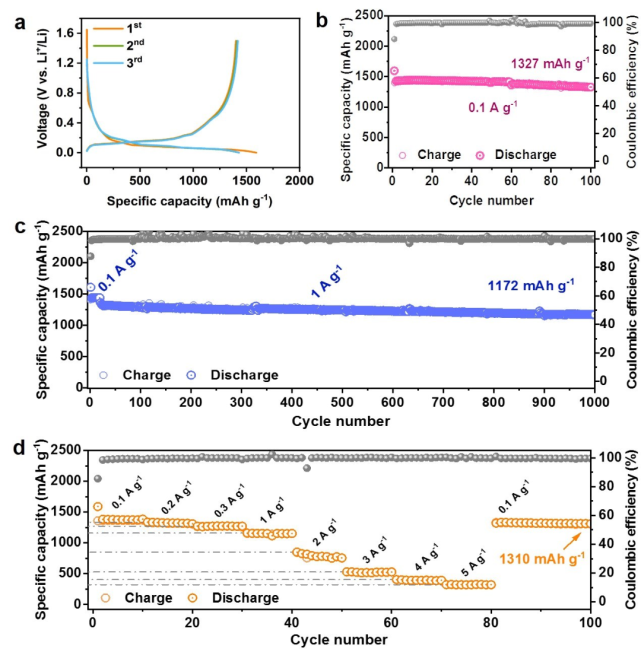

图3Si NDsMDN电极的电池循环性能。a)Si NDsMDN电极在0.1 A g-1时的电压曲线；b,c)Si NDsMDN电极在0.1 A g-1时和在1 A g-1时的长循环性能；d)Si NDsMDN电极在0.1-5 A g-1的电流密度下的倍率性能。

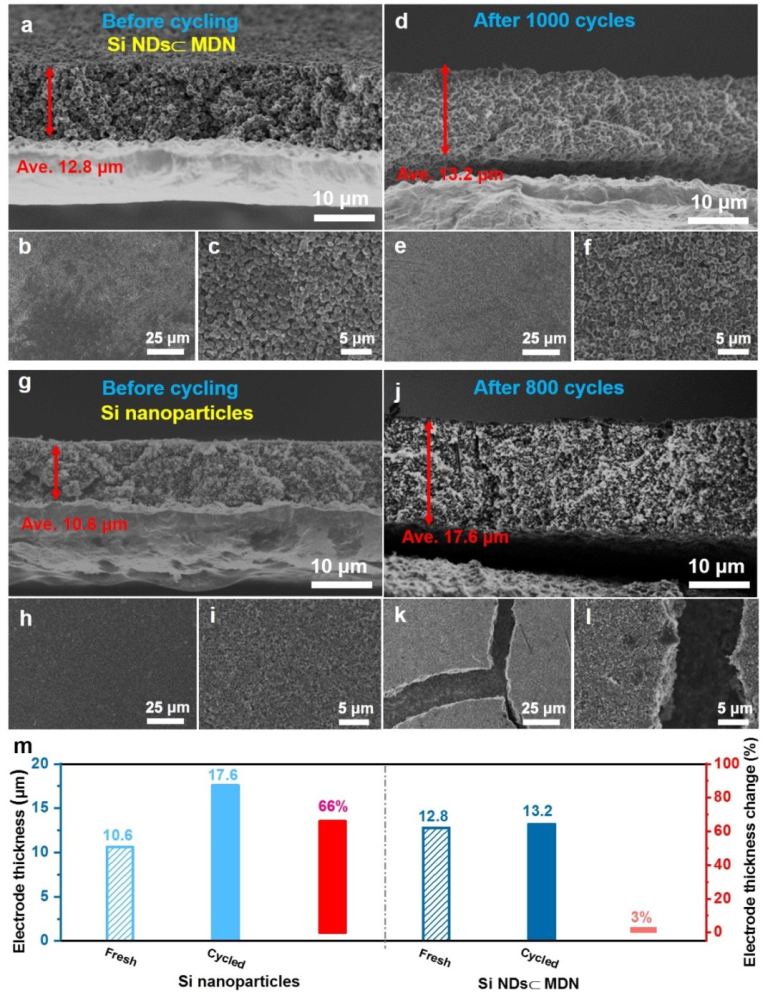

图4 1000次循环前后的电极厚度与电极完整性。a-c)Si NDsMDN电极循环前的a)SEM侧视图像,b)低倍SEM 俯视图像,c)高倍率SEM俯视图像；d-f)Si NDsMDN电极在1 A g-1的电流密度下循环1000圈后的d)SEM侧视图像,e)低倍SEM俯视图像,f)高倍率SEM俯视图像;g-i)循环前 Si 纳米粒子电极的g)侧视 SEM 图像，h)低倍率和i)高倍率下的SEM俯视图像；j-l)Si 纳米粒子电极在1 A g-1的电流密度下循环800圈后的j)侧视 SEM 图像，k)低倍率和l)高倍率下的SEM俯视图像;m)循环前后Si NDsMDN和Si纳米颗粒电极的电极厚度和膨胀比较。

本文通过一种新颖的空间受限的单原子催化策略制造了零应变的Si NDsMDN负极材料。利用自创的Zn单原子作为催化剂的策略能够在MDN的纳米孔中原位形成超小Si纳米颗粒。由均匀分散在多孔MDN中的Si NDsMDN制成的材料赋予复合材料优异的机械性能、良好的导电性和独特的零应变性能。大量的实验表征和机械模拟证明了零应变特性。Si NDsMDN电极在半电池中表现出长循环稳定性、高容量和优异的倍率性能，在全电池中也表现出高能量密度，可与最先进的锂离子半电池相媲美甚至远远超过商业锂离子全电池。该方法提供了一种新的零应变电极材料，并将零应变电极材料的概念从单晶扩展到具有显著提高容量和能量密度的复合材料，所提出的策略对于制造具有高能量密度和长循环能力的高性能Si/C 复合阳极是有效并且是通用的，可用于实际能源生产。

Bingjie Chen, Lu Chen, Lianhai Zu, Yutong Feng, Qingmei Su, Chi Zhang, Jinhu Yang. Zero-Strain High-Capacity Silicon/Carbon Anode Enabled by a MOF-Derived Space-Confined Single-Atom Catalytic Strategy for Lithium-Ion Batteries.Advanced Materials2022. DOI: 10.1002/adma.202200894.

文献链接：https://doi.org/10.1002/adma.202200894.
