一、前言：两块MS-iCraft Z690 WIFl主板进行测试
这是我们快科技首次拿两块同样的主板进行测试，因为第一块铭瑄MS-iCraft Z690 WIFl主板的超频能力颠覆了我们原有的认知，于是又从其他渠道弄到一块，进行了第二轮测试。
一直以为内地主板只能无脑堆料，但是BIOS以及超频能力都让人无力吐槽。
收到MS-iCraft Z690 WIFl主板之后我们最初并没有给予足够的重视，原本只是想简单地测试下BIOS，没想到却意外发现，这块主板的超频能力竟然远远强于此前我们测试过的所有顶级Z690主板，包括ROG MAXIMUS Z690 HERO。
为了验证这并不是特例，我们又弄了一块iCraft Z690 WIFl主板，再次进行了测试。
iCraft Z690 WIFl主板详细参数如下：
对于MS-iCraft Z690 WIFl主板的堆料，我们并没有感觉到意外，20相数字供电电路，90A的瑞萨ISL 99390 DrMOS和RAA229131 PWM控制器。
网络方面，采用的是双Realtek 8125B 2.5G有线网卡和Intel Wi-Fi6E AX211网卡的组合。
扩展能力方面，有1个全尺寸的PCIe 5.0 x16插槽，另外还有4个支持PCIe 4.0技术的M.2 SSD接口。
虽然做工堪称顶级，但是如果超频能力不行，主板也就只值1499吧。
但是，万万没想到的是，这块主板竟然是我们测试过的超频能力最强的Z690主板。
二、图赏及拆解：20相90A供电设计 + 4个PCIe 4.0 M.2 SSD接口
包装盒。

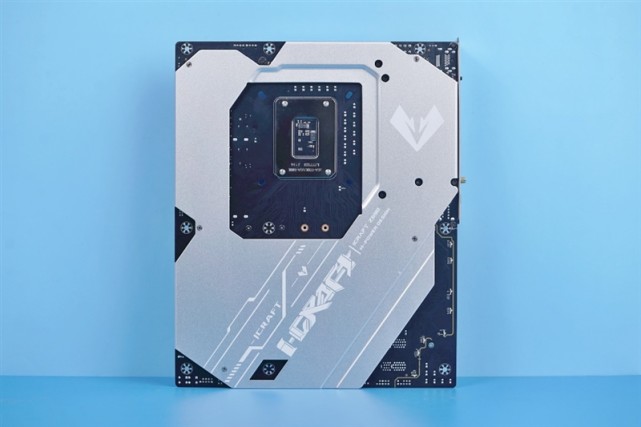

背面覆盖有全尺寸装甲。

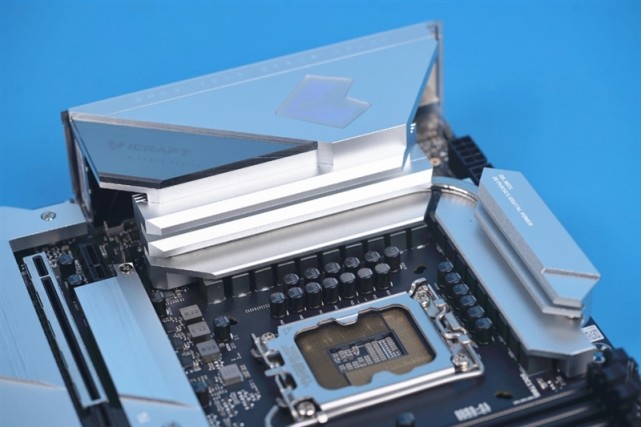

20想供电电路设计，铝挤散热器，相比传统的散热器可以提供更大的散热面积。

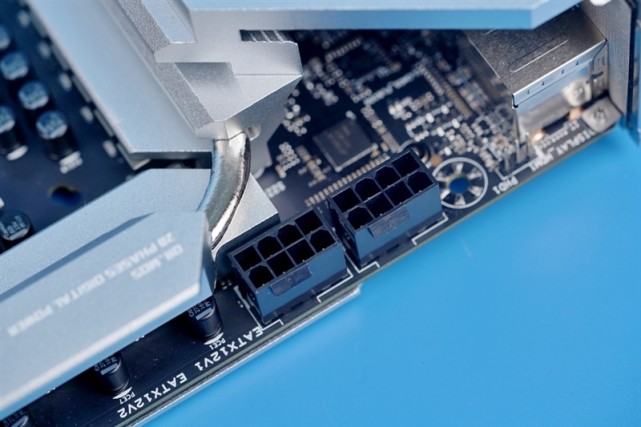

双8pin供电接口。

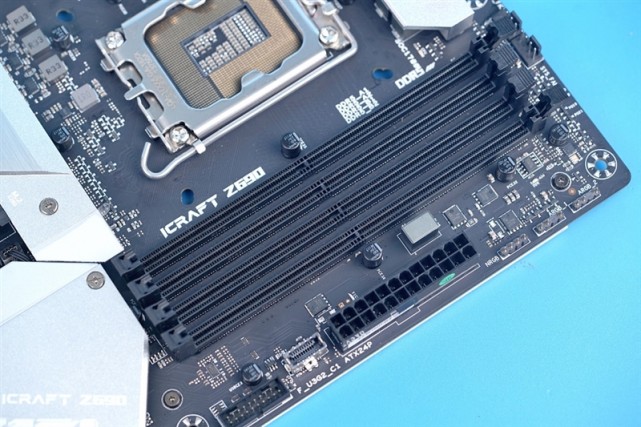

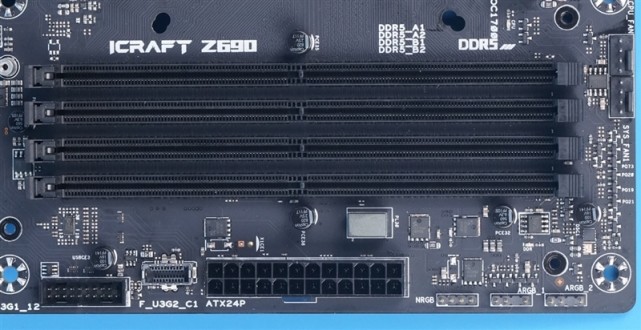

4条DDR5 DIMM插槽，支持DDR5 6400MHz+，单条最高容量32GB，最多支持128 GB内存。

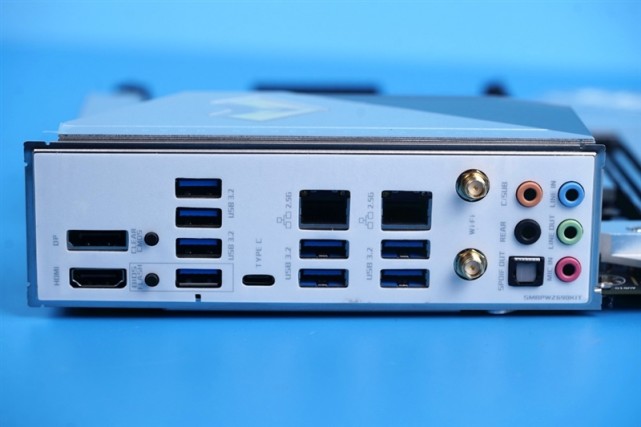

背部I/O接口，1xDP、1xHDMI、5xUSB 3.2 Gen2、1x USB 3.2 Gen2 Type-C、3x USB 3.2 Gen1、2x2.5Gbps网口、2xWi-Fi天线口、5*3.5mm、1x光纤音频口、1xClear CMOS Button、1xFlash BIOS Button。

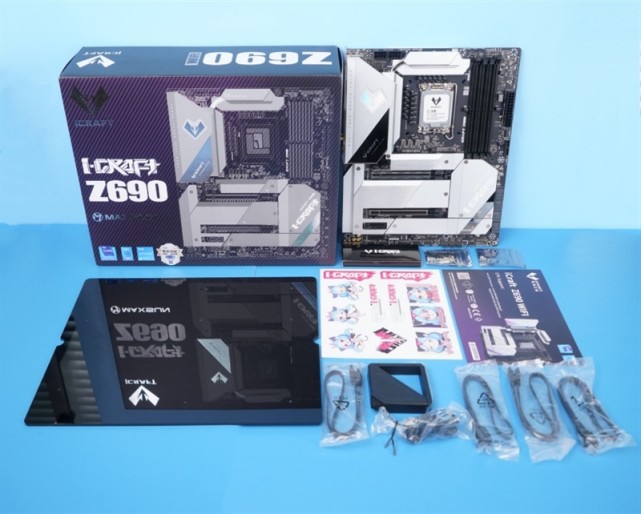

附赠的配件。

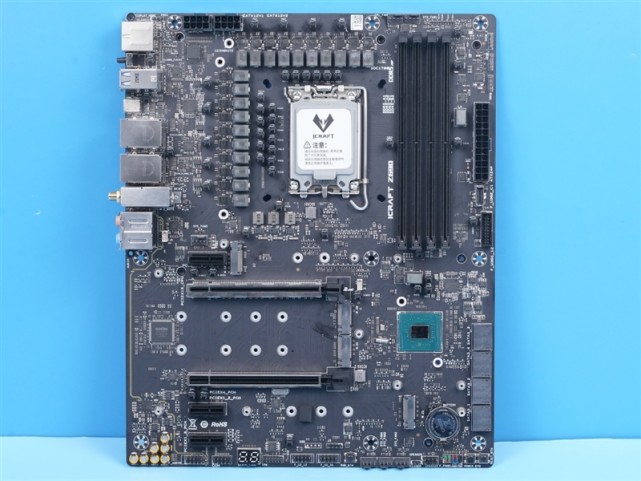

拆下所有散热片。

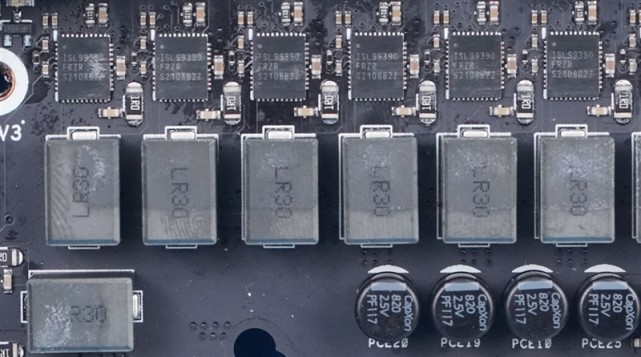

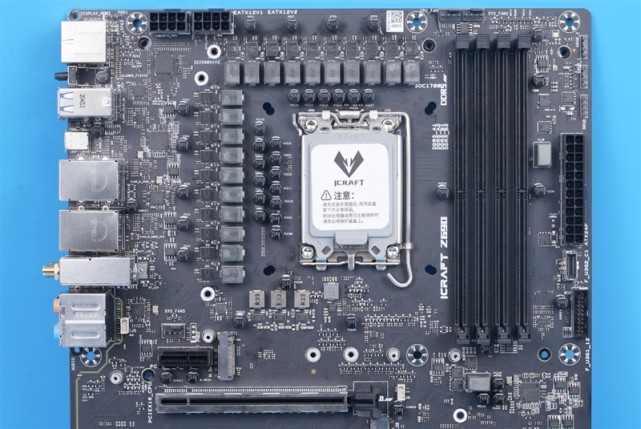

19+1相数字供电电路设计，每相配备一个90A的ISL 99390 DrMOS，配合双8Pin供电接口，可以满足i9-12900K的极限超频需求。
90A的瑞萨ISL 99390 DrMOS，此前一般用在顶级主板上。

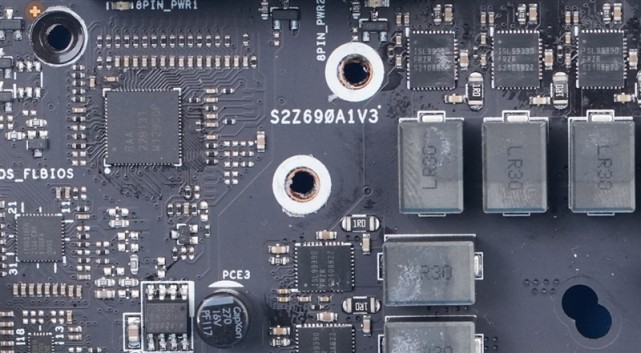

左边是RAA229131 PWM控制器，华硕ROG MAXIMUS Z690 FORMULA、技嘉超级雕Z690等顶级主板都是用的这款PWM控制器。
在24pin电源接口的左边，有一个USB 3.0和一个前置Type-C插针。
24pin电源接口的右边有1个12V 4PIN ARGB插针、2个5V 3PIN ARGB插针。

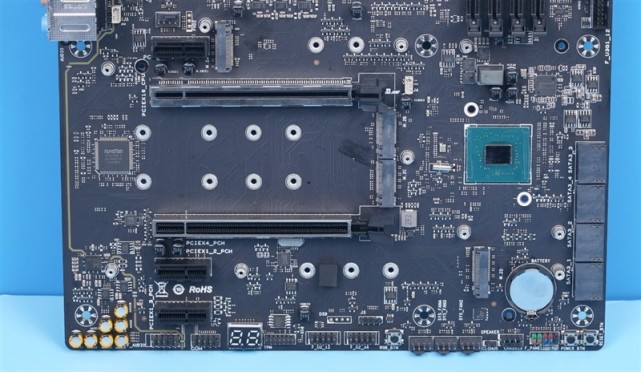

2条全尺寸的PCIe x16插槽以及3条PCIe x1插槽。
靠近CPU的1条PCIe x16插槽是CPU直出，支持PCIe 5.0 x16、下面一条支持PCIe 3.0 x4。
2条全尺寸插槽使用了PCIe钢铁装甲，可以减损用户在插拔显卡时对插槽造成损伤，也有利稳固。
另外还有1个M.2 2280接口和3个M.2 22110接口，全都支持PCIe 4.0，最下面一个M.2 22110接口还能兼容SATA SSD。

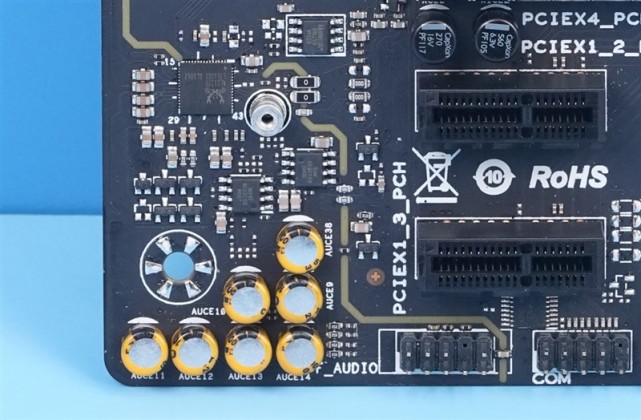

ALC1220音效芯片，另外还有7个日系音频电容。

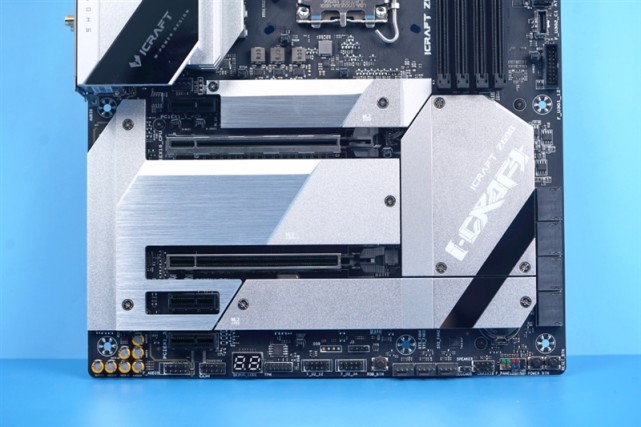

M.2 SSD的散热片分量非常足，实际散热效果也不会让人失望。

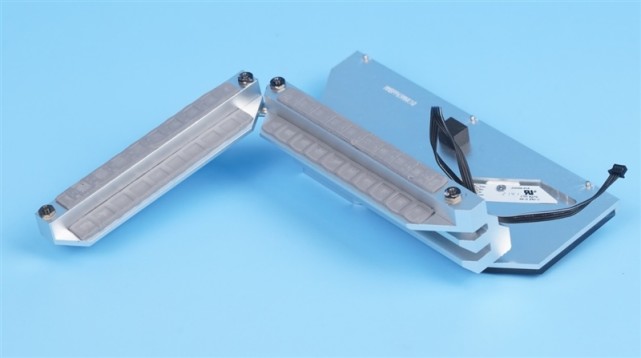

VRM散热片，用了一条6mm纯铜镀镍热管将2块散热片连在一起。
三、BIOS介绍：基本的超频选项都能调节

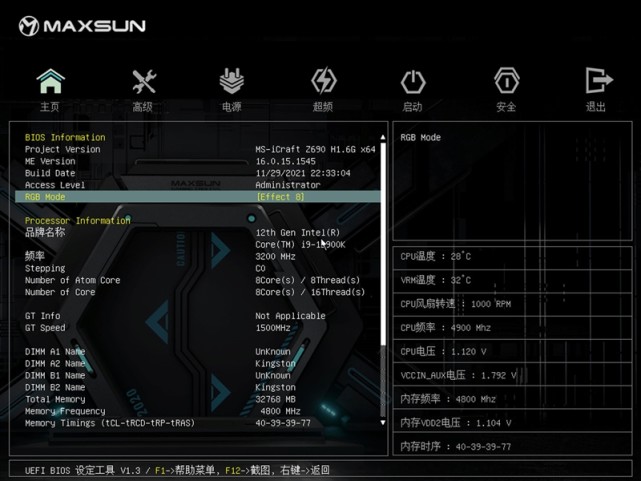

BIOS主界面。

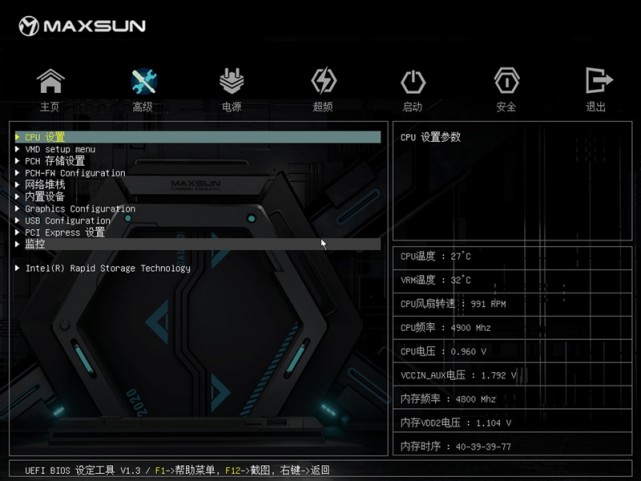

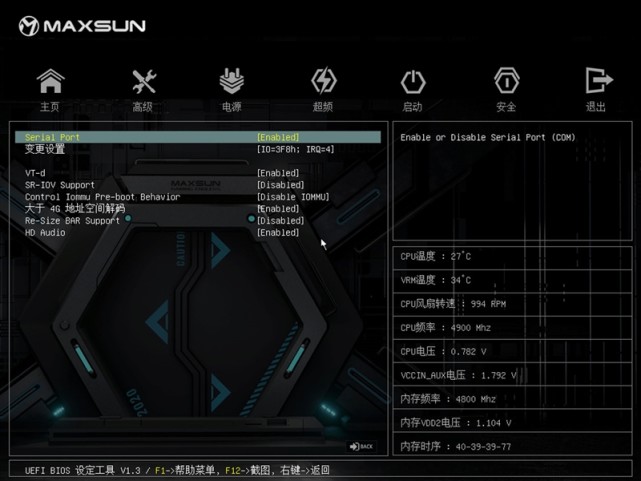

在“高级模式”中，可以对处理器、风扇、电源USB、硬盘等进行设置修改。

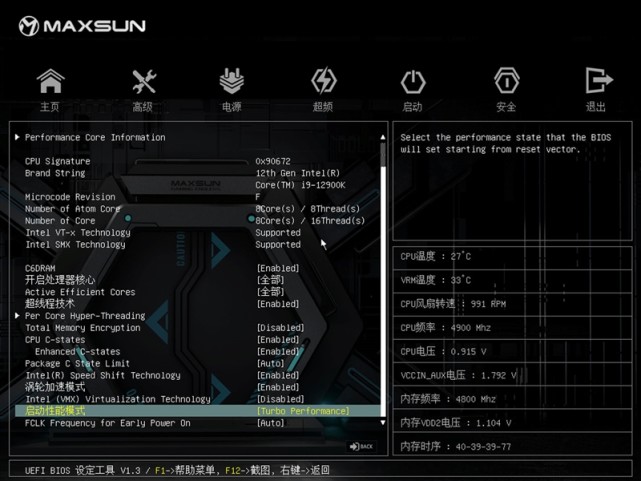

CPU设置界面，可以设定开启的核心数，是否开启超线程。

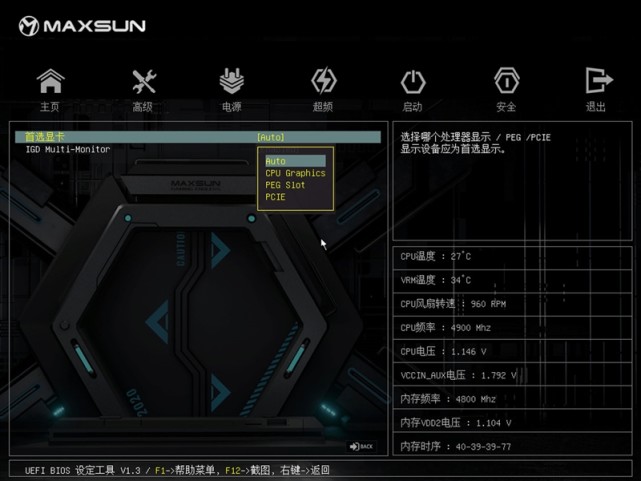

核显设置。
支持Resizable BAR技术，AMD RX 6000与NVIDIA RTX 3000系列GPU开启此项功能后能获得平均3%左右的帧率提升，最多能超过10％。

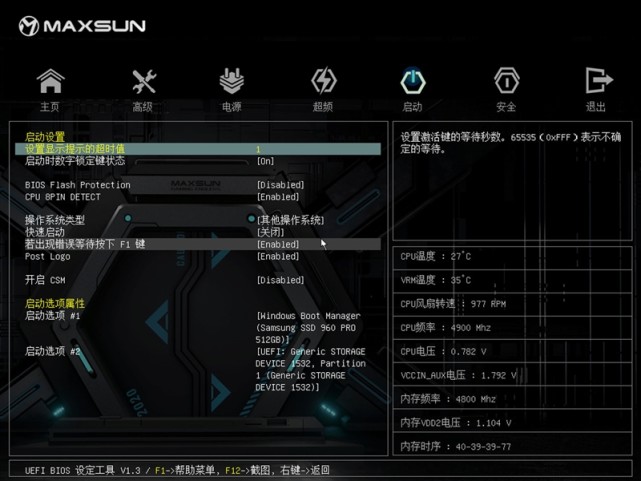

启动设置界面。

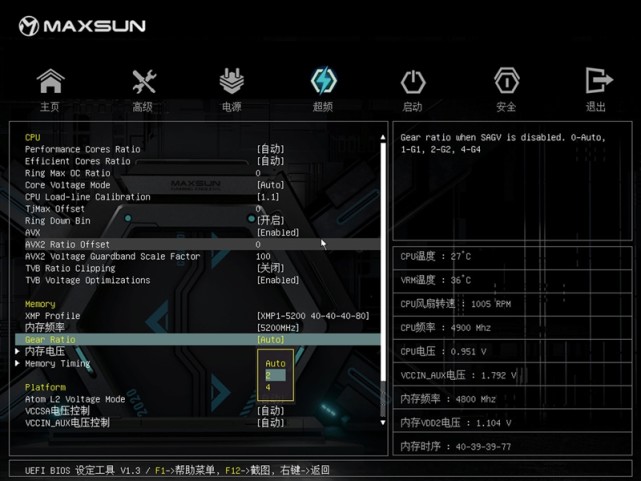

基本的CPU超频选项都有了，内存最高可以支持到DDR4 6400MHz+，有Gear 2和Gear 4二种内存模式可选。
CPU电压可以选择自动电压、手动电压、和Offset电压，实测都能精准操作。另外防电压等级有从0.1~1.7共计10个等级可选。数字越高，高负载下电压越低。
我们手上的i9-12900K可以在Offset -0.11V电压下开启1.7防掉压等级，烤机时电压只有1.024V。

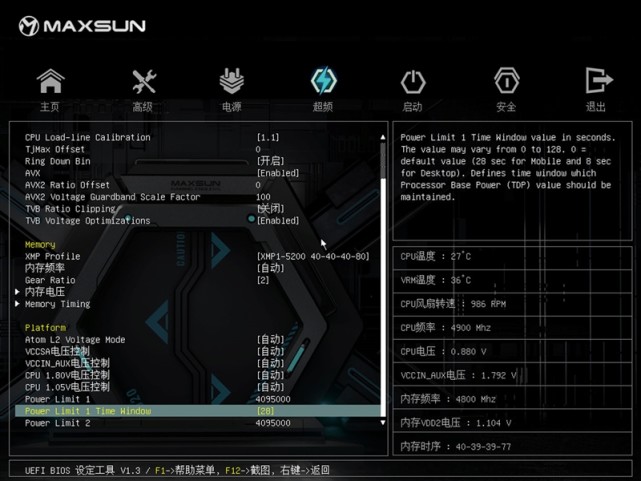

可以设置处理器的功耗墙。
四、超频测试：i9-12900K默认仅需1.02V、1.15V稳超全核5.1GHz
1、全默认烤机测试
首先我们在BIOS不做任何调试的情况下，直接进行AIDA64 FPU烤机测试，烤机测试时室温为20度。

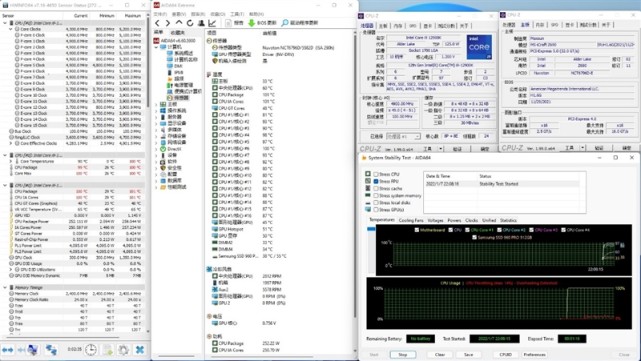

在全默认的状态下，iCraft Z690 WIFl主板给的i9-12900K的自动电压是1.20V，这个电压不上算高。烤机功耗252W，P核运行频率为标准的4.9GHz。
P.S.由于此时硅脂未涂好，因此CPU温度达到了100度。
2、降压测试
我们都知道主板给自动电压通常都远高于处理器的最佳运行电压，对于高频处理器更是如此，频率越高，自动电压也就越高。

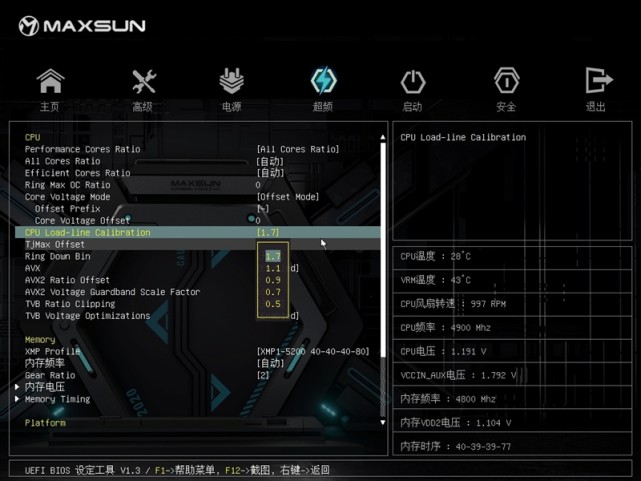

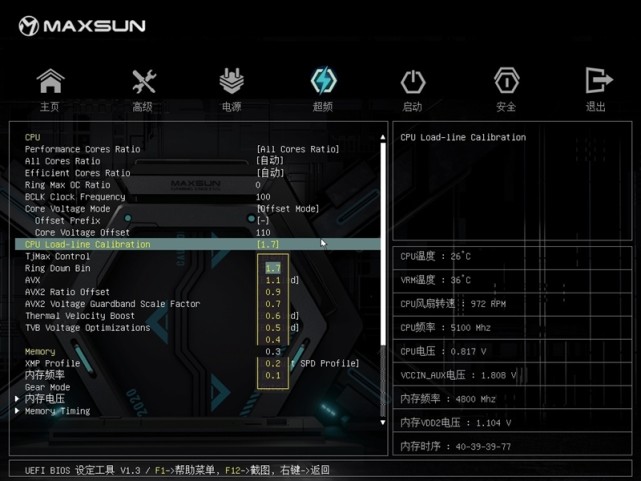

下面，我们手动进行降压，以下是BIOS降压设置。
经过多次调试，最终在Offset -0.11V、和防掉压1.7等级下稳定了下来。
铭瑄主板设置电压时以mV为单位，110的意思就是0.11V，但是不能设置过高的Offset电压，否则系统低负载时，处理器的电压会过低，很容易蓝屏。
因此我们还搭配了低等级的防掉压来进行降压，在防掉压1.7等级下，大约还能降压0.08V左右。

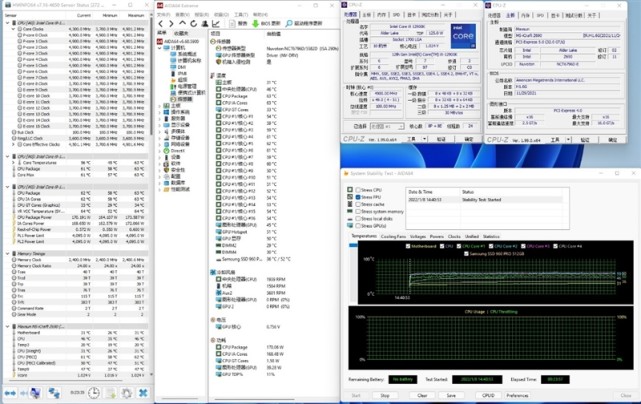

在Offset -0.11V、防掉压1.7等级下，i9-12900K的烤机电压从默认的1.2V降到了惊人的1.024V，降低了0.176V之多。
此时i9-12900K的烤机烤机频率为4.9GHz，功耗170W，大核温度只有60度，小核54度。
这个情况和我们事先想好的完全不一样，此前我们测试过多块顶级Z690主板，表现最好的是能在1.066V的电压下让i9-12900K通过烤机测试，功耗193W。而铭瑄iCraft Z690 WIFl主板的电压仅为1.024V。
3、超频测试
既然铭瑄iCraft Z690 WIFl主板只需要1.024V的低压就能让i9-12900K稳定运行，我们也很有兴趣看看它的超频能力如何。

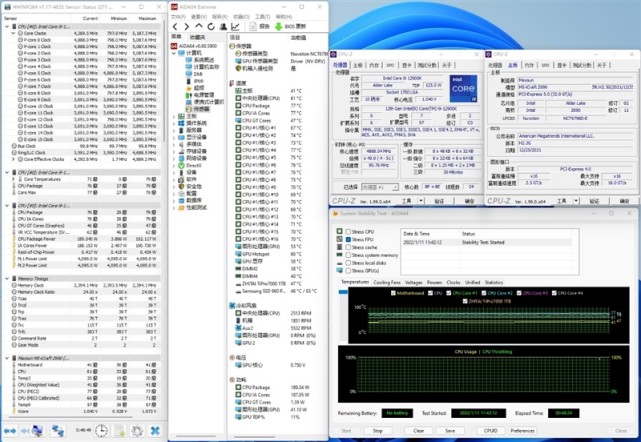

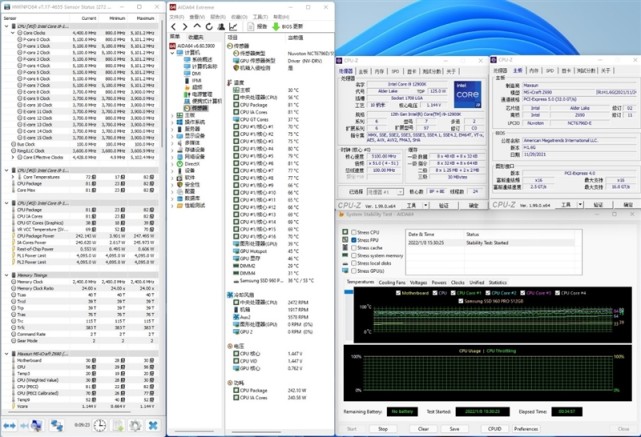

最终也没让我们失望，在1.144V的电压下，i9-12900K的8个大核超频到了全核5.1GHz，并且通过了AIDA64 FPU烤机测试。
进行烤机时，i9-12900K的功耗为242W，烤机温度81度。
P.S.在意识到铭瑄iCraft Z690 WIFl主板强大的超频能力之后，我们更换了CPU硅脂，因此在242W烤机功耗下，处理器温度也只有81度。
五、另外一块iCraft Z690 WIFl主板超频测试：1.04V过默频烤机测试
前面的测试彻底颠覆了我们对内地主板的认知，从没想过它们的超频能力竟然远胜于顶级ROG主板，因此我们想办法又弄到另外一块iCraft Z690 WIFl主板，看看这块主板的表现到底如何。

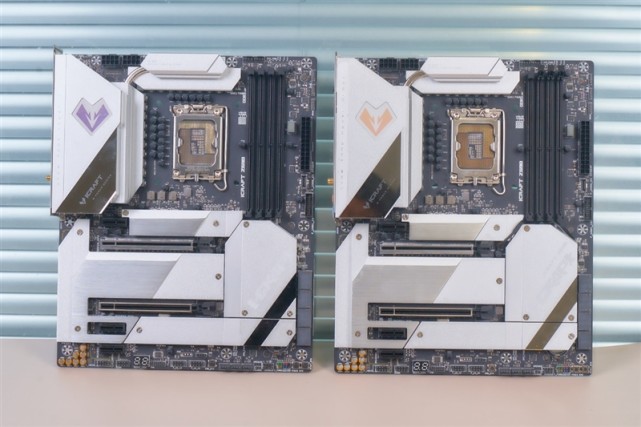

两块iCraft Z690 WIFl主板
1、依然是默频降压测试
经过多次调试，最后在Offset -0.09V、防掉压1.7等级下，让i9-12900K通过了默频下的烤机测试。
此时处理器电压为1.04V，比第一块主板高了0.016V，但是依然比ROG MAXIMUS Z690 HERO主板的1.066V要低。
AIDA64 FPU烤机程序足足运行率50分钟，依然没有任何问题。
2、超频测试

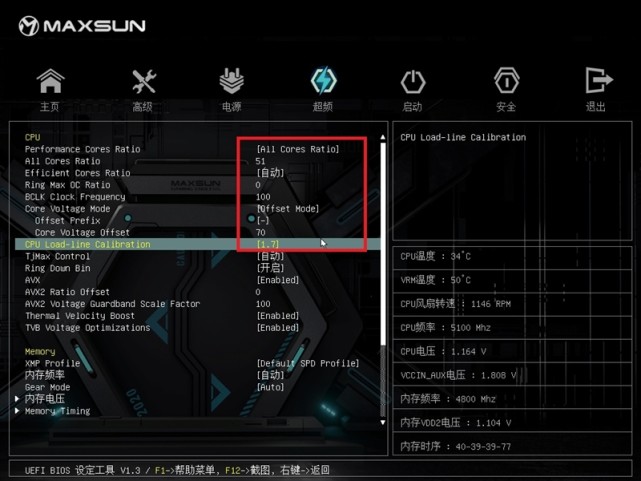

以下是BIOS设置。
全核频率设置为5.1GHz，Offset电压-0.07V，防掉压1.7。

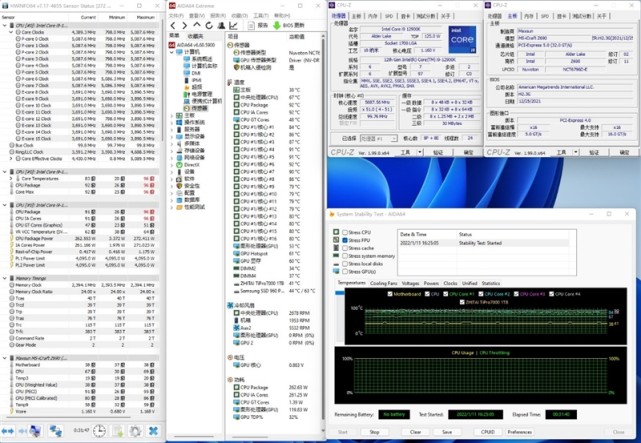

最终，i9-12900K在1.16V低电压下成功超频到5.1GHz，并通过了AIDA64 FPU半小时的烤机测试，比第一块主板同样也是高了0.016V。烤机功耗达到了262W，处理器温度92度。
小结：虽然第二块主板的超频能力略逊于第一块主板，但是差距非常之小，电压仅仅只高出了0.016V，但它的表现依然要强于此前我们测试过的顶级Z690主板。
另外需要注意的是，第二块主板的BIOS版本要新一些，版本号是H2.3G，而第一块主板的BIOS版本是H2.2G。
3、关于处理器电压的说明
目前现有的工具可以准确的检测12代酷睿Alder Lake处理器处理器的功耗和温度，但是电压的数值可能会因为各家主板测量点的不同而有所不同。
因此工具软件所查看到的电压数值未必是处理器最真实的电压。
此前的测试，我们都是以CPU-Z和HWiNFO64所显示的电压来进行说明，但实际上，它们显示的电压数值并不是十分精准。

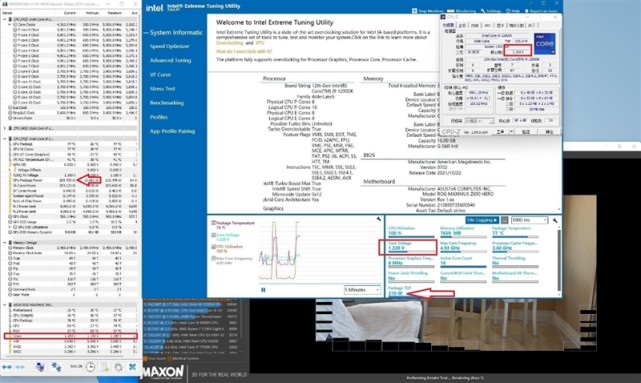

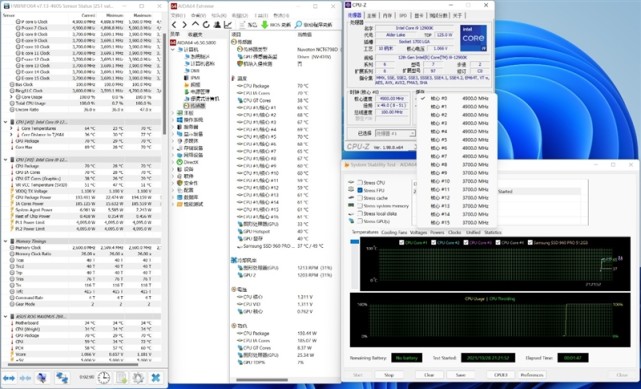

从上面的图可以看到，ROG MAXIMUS Z690 HERO在Intel的官方工具Extreme Tuning Utility(XTU)上检测出的是1.228V，但是CPU-Z和HWiNFO64均显示为1.154V。
虽然电压不准，但是这3个工具都能显示处理器的真实功耗以及温度。
上图中，i9-12900K的运行功耗是210W，核心温度77度，XTU与HWiNFO64在这些方面并没有差异。
因此，所以评测中关于电压的描述或许存在着瑕疵，但是可以肯定的是，同一块处理器以同样的频率运行，功耗更低、温度更低的时候，运行电压一定是要更低一些的。
我们手上这块i9-12900K处理器，在ROG MAXIMUS Z690 HERO最低能以1.06V的电压（HWiNFO64显示电压）通过全核4.9GHz的烤机测试，烤机功耗190W，温度70度。
而同样是这块i9-12900K处理器，在铭瑄MS-iCraft Z690 WIFl主板上最低能以1.024V的电压（HWiNFO64显示电压）通过全核4.9GHz的烤机测试。烤机功耗170W，温度62度。
也就是说iCraft Z690 WIFl主板的最低功耗比ROG MAXIMUS Z690 HERO主板低了20W，温度低了8度。
这也是我们判断iCraft Z690 WIFl主板超频能力不弱于ROG MAXIMUS Z690 HERO主板的依据。
六、性能测试：性能数据正常
1、CPU-Z

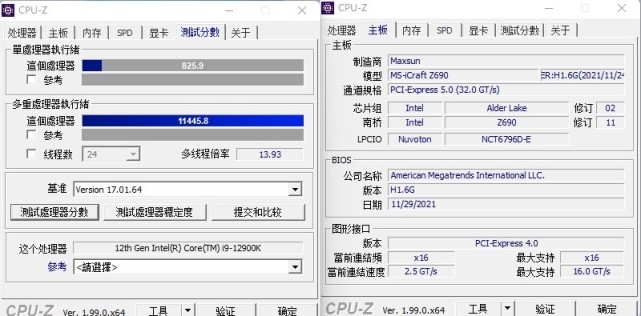

默频时，i9-12900K的单核分数825分，多核分数11445分。

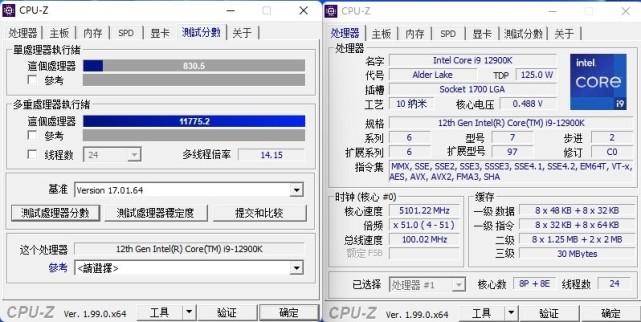

超频到5.1GHz之后，i9-12900K的单核分数为830，多核分数11775。
单核成绩没有太大变化，主要是默频下i9-12900K的睿频也很高。但是多核分数多了330分，提升幅度约为3%。
2、CineBench R20

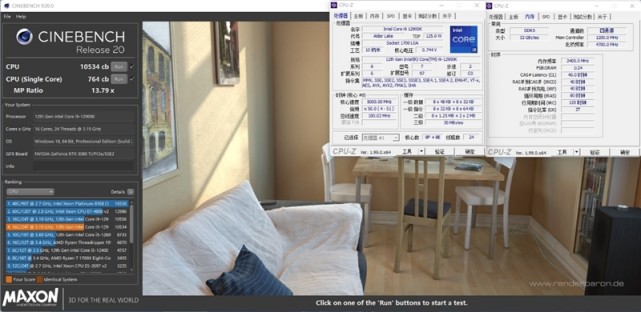

默频时，i9-12900K的单核成绩是764cb，多核分数是10534cb。
由于单线程测试时间太长，且单核性能并无多少变化，我们只测试了多核性能。

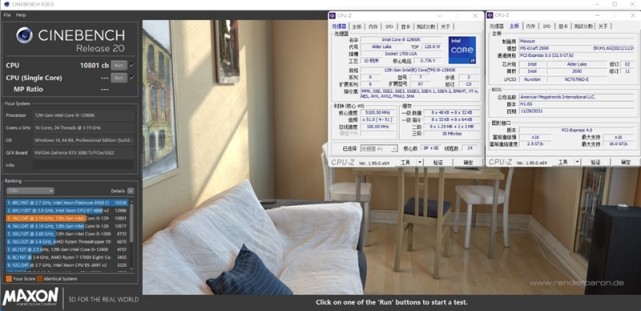

超频到5.1GHz之后，i9-12900K的多核分数达到了10801cb，比默频高了267cb。
3、孤岛惊魂5

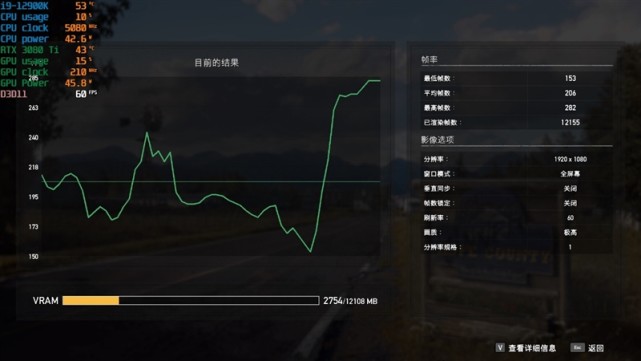

超频到5.1GHz之后，i9-12900K在孤岛惊魂1080P分辨率下跑到了206FPS，比默频高了近10FPS（此时还超频了内存）。
七、内存超频与SSD温度测试：DDR5轻松超频到6000MHz
1、内存超频
iCraft Z690 WIFl主板强大的CPU超频能力也勾起了我们对于内存超频的兴趣。

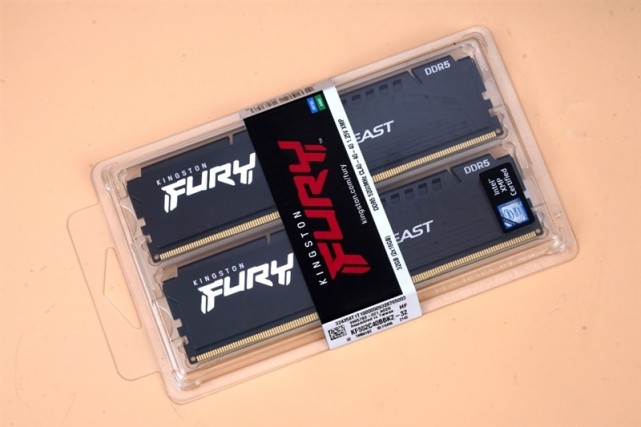

我们使用的是金士顿FURY Beast DDR5 5200MHz 16GB*2套条进行的内存超频测试。
这款内存有2组XMP参数，分别是4800MHz 38-38-38-70和5200MHz 40-40-40-80，前者电压1.1V，后者电压是1.25V。
直接开启XPG 5200MHz 40-40-40-80，内存的读取、写入和复制带宽分别为81376MB/s、73813MB/S、74042MB/s，内存的延迟降到了82.3ns。

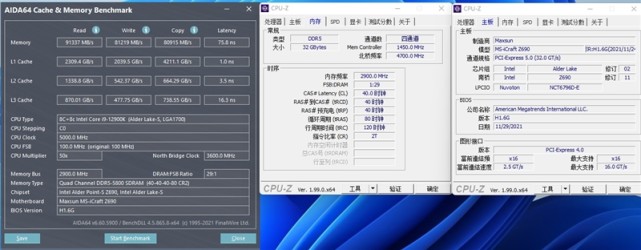

在1.35V电压下，FURY Beast DDR5频率可以提升到5800MHz，时序依旧是40-40-40-80 CR2保持不变。
实测内存读取、写入与复制带宽分别为91337MB/s、81219MB/s、80915MB/s，延迟大幅度降到了75.8ns，

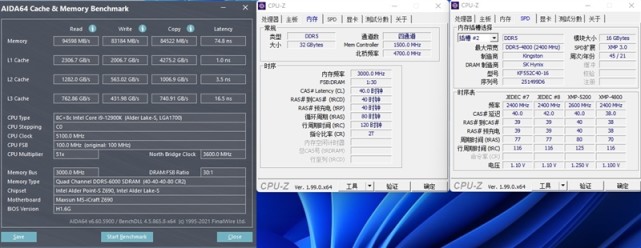

将电压提升到1.4V之后，FURY Beast DDR5可以超频到6000MHz，时序40-40-40-80 CR2不变。
此时内存读取、写入和复制带宽分别是94598MB/s、83184MB/s、84522MB/s，延迟74.8ns，
2、SSD温度测试

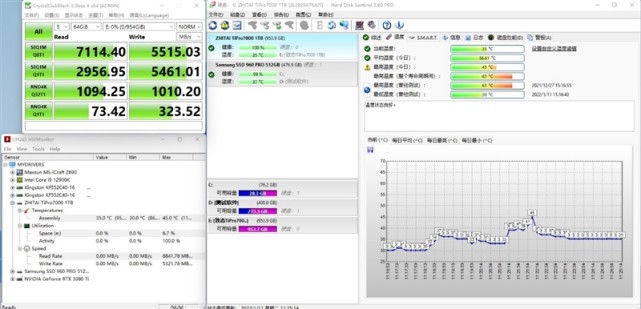

iCraft Z690 WIFl主板的M.2散热片也做得非常有分量，我们将长江存储致态TiPro7000 1TB SSD插在主板第2个M.2接口上进行温度测试。
这款SSD使用原装散热片时，在CrystalDiskMark 64GB的测试中，最高温度只能控制到55度。
但是iCraft Z690 WIFl主板可以将这块SSD的最高温度控制压制在45度，相比独立散热片降温了9度。
低温除了有利于延长SSD的使用寿命之外，还能让其性能最大化，不会轻易掉速。
八、总结：让人难以置信的顶级主板
发现铭瑄iCraft Z690 WIFl主板的超频能力纯属意外，因为此前我们几乎不会对内地的主板做超频测试。
原本只是想看看iCraft Z690主板BIOS的防掉压和Offset设置会不会起作用，没想到设置完成后在CPU-Z中看到了一个让人非常惊讶的低电压。此后一路降压，最终在1.024V的电压想让i9-12900K通过了全核4.9GHz的烤机测试。
1.024V是什么概念呢！！！！！我们手上这块i9-12900K在ROG MAXIMUS Z690 HERO主板上需要1.066V的电压才能稳住，在微星MPG Z690 CARBON WIFI主板上需要1.15V电压，在技嘉超级雕Z690 AORUS MASTER主板上需要1.18V电压。
随后进行了超频测试，i9-12900K在iCraft Z690主板上竟然需要1.144V的电压就能稳定超频到全核5.1GHz并通过烤机测试，实在是让人难以相信。
考虑到送测的主板可能超频能力要强于量产主板，于是我们又从其他渠道弄到了另外一块铭瑄iCraft Z690 WIFl主板，并且再次进行了各种测试。
实测第二块iCraft Z690 WIFl主板只需要1.04V的电压就能让i9-12900K通过默频烤机测试，1.16V的电压则能超频到全核5.1GHz。
这个数据虽然比起第一块主板略有下降，但是仍然远强于一线品牌的顶级Z690主板。
更低的电压意味着更强的超频能力，更低的功耗、更低的温度。我们这块i9-12900K在其他主板上降压时，默频烤机功耗在190W~230W之间，而iCraft Z690 WIFl主板仅仅只有170W，烤机温度更是只有60度，节省了一大笔散热支出。
此外，我们还全面测试了性能数据，不论是默频还是超频后的理论测试数据，都是正常的，与顶级Z690主板之间的差异微乎其微。
一直以来，同样规模的供电电路，顶级ROG主板的电压表现要好于MSI与技嘉，当然也远强于内地的主板，此前我们一直将ROG超强的超频能力归咎为华硕主板顶级的BIOS调校。
论做工，iCraft Z690 WIFl主板20相90A的供电电路 + RAA229131 PWM控制器与ROG MAXIMUS Z690 HERO是同一等级，但其超频能力竟然强于后者使我们所没想到的。
在内存超频方面，iCraft Z690 WIFl也有不俗的表现，实测金士顿FURY Beast DDR5 5200MHz 16GB*2套条可以在1.4V的电压下稳定超频到6000MHz 40-40-40-80 CR2，内存模式Gear 2。
iCraft Z690 WIFl主板有4个M.2接口，并且全都支持PCIe 4.0技术，其中第2,3个M.2接口所用的散热片分量很足，长江存储致态TiPro7000 1TB SSD插在上面进行高负载测试，最高温度也只有45度，比SSD自带的散热片要低了9度。
这块主板的表现丝毫不逊于5000元级别的顶级Z690主板，但是目前只要1499元就能到手。稍微有点可惜的是目前只支持DDR5内存，希望铭瑄尽快出一块支持DDR4内存版本的iCraft Z690 WIFl主板。
