这是2021 back2school系列视频的第8课：推荐几款适合初学者入门的板卡。

在得捷电子上，成功下单（可购买任意产品），上传订单截图，将会获得150元返现，只有50个名额，先到先得。点击这里上传订单：上传订单截图。

感兴趣的下伙伴，可以扫码加入达尔闻开发板交流微信群。

进入达尔闻B站，转发本节课程视频至微信朋友圈，把截图私信给B站达尔闻，将抽取10位获得定制版本的Seeeduino开发板。

为方便大家阅读，现整理了视频文字稿，如下：

01

推荐理由：首先，STM32 MCU 开发的经验工程师是有直接需求的。0基础的入门开发板有很多，为什么推荐STM32？原因大家有目共睹，去招聘网站上看看硬件工程师职位要求，你会发现很多的职位要求写着熟悉STM32系列MCU开发者优先。可以看出企业对于有STM32 MCU 开发的经验工程师是有直接需求的。因此，如果你将来有意向做硬件工程师，现在还没接触过单片机MCU，我们建议直接从STM32单片机入手。

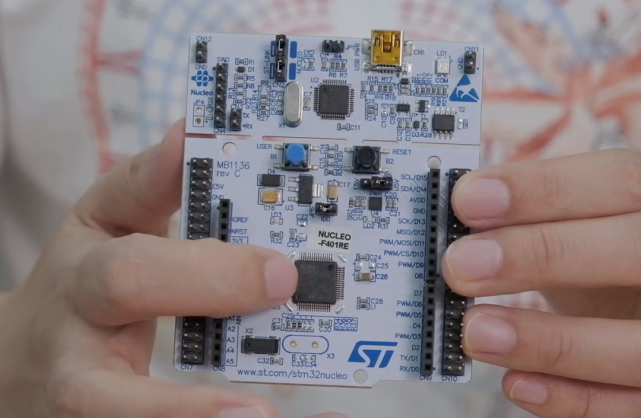

其次，价格亲民。STM32 MCU从F0-F4系列，作为入门选择都可以。今天推荐的是Nucleo STM32F401板卡。官方的Nucleo系列是属于最便宜，在得捷电子官网购买，只需要106元。相比一颗F401芯片的价格，这块板子可以说真的超实惠了。

第三：性能强。Nucleo STM32F401板卡使用的MCU F401是 STM32 Dynamic Efficiency 设备系列之一。这一系列的特点就是在运行模式下，动态功耗和处理性能之间可以做到最佳平衡。在小至 3 x 3 毫米的封装中集成了大量增值功能。F401采用的是Cortex-M4 ，频率可以达到84MHz，像一些控制场合，比如机器人、无人机、电机控制等等场合，使用都没问题。关于外设，STM32F401板卡的所有引脚都引出来了，可连接MCU的所有周边外设。板卡还集成了仿真下载器，不需要额外的仿真器或者下载器了。

第四：资源生态圈。关于资料这块更不用说了，STM32的生态number1，小白上手没难度，强烈推荐入手。

02

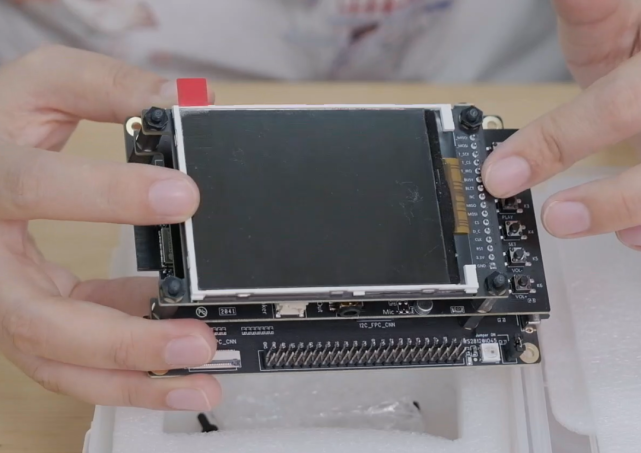

ESP32-S2 Kaluga 套件的核心芯片是乐鑫的ESP32-S2，一款高度集成、高性价比、低功耗、主打安全的单核 Wi-Fi SoC，具备强大的功能和丰富的 IO 。

套件包括1块主控板和4个扩展板。主控板上使用的是ESP32-S2模组，4个扩展板分别是：

1）触控面板：六个触摸按钮，亮点是湿手可以操作，具有防水功能，ESP32-S2 可以配置为在多个触摸板同时被水覆盖时自动禁用所有触摸板，并在水被去除时重新启用触摸板。

2）音频播放器：连接扬声器可以播放音频，然后可以配合触摸屏控制音频播放和调节音量

3）3.2” 液晶屏：支持LCD接口，8位并行RGB、8080、6800接口

4）相机板：可以支持OV2640和OV3660摄像头模组，8-bit DVP图像传感器接口，ESP32-S2也支持16-bit DVP图像传感器，可自行设计。时钟频率高达 40 MHz，具有优化的 DMA 传输带宽，更容易传输高分辨率图像。

从上面的1+4板，可以看出ESP32-S2的应用场景非常广泛，最常用智能家居，从最简单的智能照明、智能门锁、智能插座，到视频流设备、安全摄像头、OTT设备和家用电器，ESP32-S2 Kaluga 都可以胜任，另外还可以为Wi-Fi 联网玩具、可穿戴设备等做供电用，也可以用在无线控制、照明、机器人等领域。

在得捷电子上，这块板卡的价格是368元，虽然和ESP8266板子的价格有些差距，但是这个板卡性能强、功能多，值得拥有一块。

当下物联网应用依旧火爆，好用的开发平台有很多，像Microchip 就推出了一系列的物联网开发工具，推荐 SAM-IoT WG这块开发板。

这块开发板布局很简单，所有的器件都在top层了。板卡中间的就是主控，Microchip 32位基于Cortex-M0的SAMD21G18 微控制器，右边的这个是板载的wifi模块，也是来在microchip的ATWINC1510，专门用于低功耗物联网 (IoT) 应用的。

物联网对数据安全非常严格，ATWINC1510是经过全面认证的，板卡上的很多器件都是安全元件。虽然板卡很小，但外设资源该有的一样的都少，ADC、温度传感器、光传感器、I2C、Uart、SPI等等。板载调试器无需任何其他硬件即可对MCU进行编程和调试。

总体来说，SAM-IoT WG开发板是一个小型且易于扩展的物联网解决方案，可以满足物联网的低功耗、无线连接和安全等特性。直接可以拿来做产品研发，而且板子有预编程，上手也方便的很。对这块板卡感兴趣的小伙伴，可以在得捷电子官网查看更多。

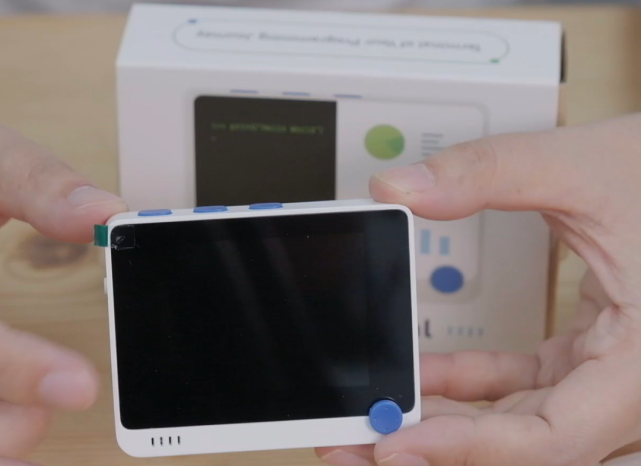

市面上，还有一些基于Microchip控制器的做开发套件，也是非常好玩好用，像我手里拿着这块seeed推出的wio terminal 开源掌机，主控是microchip的SAMD51的微控制器 ，这里面集成了非常多的外设资源，想自己DIY 的小伙伴不能错过。

03

玩了MCU之后 ，对Linux下手是早晚的事。选一个好师傅，选一个好板卡，可以让进阶之路少走许多坑。今天我们推荐的linux板卡，是来自稚晖的夸克开发板套件。

推荐这个板卡有几个推荐理由：

1）：迷你尺寸、高度集成

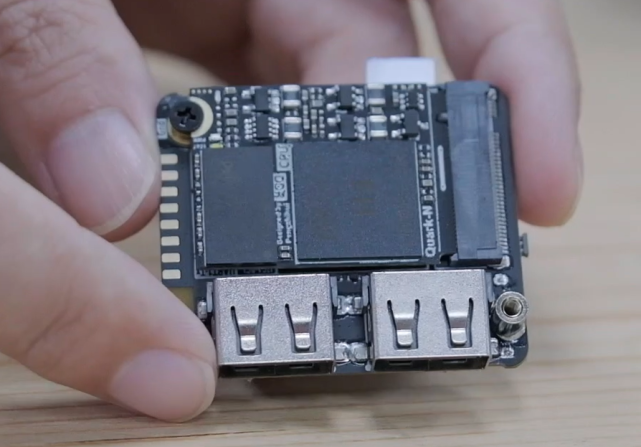

极致的精致小巧，是稚晖君的追求，这块板果然不负众望。Quark-N 核心板应该是市面上最小的Linux开发板，核心处理器为四核Cortex-A7 CPU + Mali400 MP2 GPU。采用6层高密度沉金PCB设计工艺，在2*3cm大小的空间上集成了完整的ARM-LINUX系统，包括cpu、DDR、eMMC。

2）：人性化设计，可玩性极强

夸克开发板是核心板加底板的结构，核心板卡通过金手指接口引出大部分GPIO，最大程度降低底板设计难度，可用两层板轻松设计自己的底板，用来实现有趣的作品创造。

官方配套的核心板Atom-N，通过M.2接口与Quark板连接，相较于比较常规的卡片电脑，Atom-N上引出一排金手指，将SPI、I2C、UART、GPIO等接口扩展出来，又加入麦克风、MPU6050运动传感器、板载4个按键，IPS显示屏、wifi蓝牙模块，极大扩展了可玩性及可用性。夸克是个人服务器、智能语音助手、机器人开发神器。

3）开源

Quark是稚晖君与seeed联合推出的第一款产品，Seeed信奉开源的力量，可以让大家发挥更多创造力。夸克开发板，核心板原理图源以及PCB库，底板Atom-N的原理图和 PCB 文件完全开放。虽然目前生态还在进一步完善，但在seeed的wiki上有入门指南，初步上手问题不大。

有一说一，Quark是有难度的，如果想要玩转Quark，肯定要下一番功夫，希望大家可以基于夸克实现更多好玩，有意思的创作。

04

推荐板卡怎么能没有最热门的人工智能板卡呢。SIPEED MAIX BIT KIT，这也是一块小巧精悍的板卡，和夸克板卡在尺寸上不相伯仲。

Sipeed MAIX Bit 是Seeed公司旗下MAIX产品线的一员，我们都知道Bit是计算机存储的最小单位，这款板卡叫Bit，就是有小巧精悍的精髓在里面。

在得捷的官网上，这个款开发板后面还跟了 RISC-V AI+IOT，RISC-V说的是板卡中处理器的内核架构，AI+IoT自然就是说的应用了。

现在人工智能已经快速的渗透到我们身边了，无处不在。随着连接设备的爆炸性增长，再加上对隐私/机密性、低延迟和带宽限制的需求，在云中训练的 AI 模型越来越多的转移到在设备边缘运行。MAIX BIT KIT可以在边缘运行AI，本身体积非常小，可以嵌入在任何物联网的设备中。

板卡的处理器是嘉楠的K210，最近2年比较火的一个MCU芯片，他最大的特色是在芯片架构中包含了一个自研的神经网络硬件加速器KPU，可以高性能地进行卷积神经网络运算。主频400M（可超频至600M），乘法操作算力0.23TOPS，总算力1TOPS。芯片采用BGA144封装，28nm制程工艺，芯片功耗只有0.35W。K210虽然是个MCU，但做的事情却比MCU多多了。去年电赛，就已经有很多同学使用过K210做了人脸识别了，效果还不错。稚晖君早前也有基于K210做的AI识别的项目。

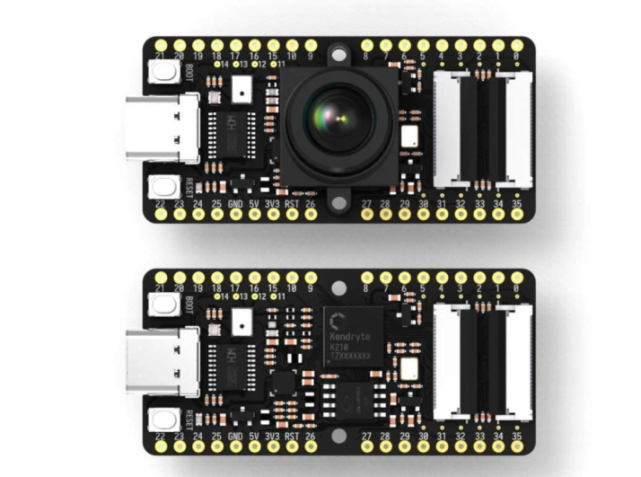

我们来具体看下Sipeed MAIX Bit这个板上的资源，它集成了USB2UART芯片、自动下载电路、RGB LED、DVP Camera FPC连接器（支持小型FPC摄像头和标准M12摄像头）、MCU LCD FPC连接器（支持我们的2.4英寸QVGA LCD）、TF卡插槽。同时引出了所有的IO，可以看作一个最小系统的洞洞板，这种设计非常方便使用，哪里需要插哪里。

板子支持一键下载电路，只需连接USB Type-C线即可完成下载。许多 TensorFlow Lite 模型可以在 MAIX Bit上编译和运行！

Sipeed 系列的板子软件资源做的都不错，官网WiKi、教程、源码的开放都很到位。而价格的话，关注AI的小伙伴都知道，一些比如像 AP+边缘 TPU的板卡都比较贵。SIPEED MAIX BIT KIT仅仅只有257元，对于想入门AI的小白来说，价格还是非常亲民的，建议大家购买，可以在得捷官网搜索SIPEED MAIX BIT KIT即可下单。

05

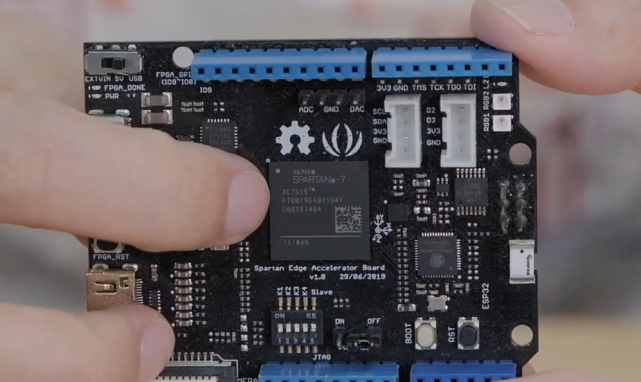

随着芯片设计场面持续火爆，很多同学也开始会进芯片设计行业打基础了。FPGA和Verilog算是其中的一块敲门砖了。今天推荐一款轻量级适合入门的FPGA开发板，SPARTAN EDGE，板载是Xilinx Spartan-7系列的FPGA，Spartan-7是xilinx FPGA 中比较适合入门，而且成本还比较低。使用7系列的芯片也就意味着可以使用Vivado工具进行开发了，可以更方便的学习使用Xilinx新的开发方法。

这个板子非常的小巧，板卡外形和arduino一样，除了作为独立的FPGA开发板来用，还可以把它用作 Arduino 扩展板，来驱动 LCD 和摄像头。Arduino和FPGA的结合体，像不像低配版的FPGA ZYNQ。

这块板子上还有ESP32芯片，因此就有了wifi和蓝牙的功能，可以实现软件加密算法以及云服务。在接口方面，集成mipi、mini HDMI接口，支持树莓派摄像头 v1.0 (OV5640)，最大支持30fps图传，一些高速图像处理的场合可以使用。另外还有8 位 ADC 和 DAC，6轴加速度计和陀螺仪，2 个用户 RGB LED 和按钮，多个I/O口扩展，外设还是非常丰富的。像信号采样和处理、信号加密、简单的图像处理，都是可以使用这块板卡来完成的。对于做Arduino 开发，对FPGA不了解的朋友来说，可以无障碍使用FPGA功能，因此有完整的FPGA API。

与动辄大几百、上千的FPGA开发板来说，SPARTAN EDG价格算是十分亲民了。得捷电子上价格为322元，如果现在下单，b2s还有150元返现的额外福利，这样只花170元就可以买到一块Spartan-7系列的FPGA+arduino组合的板卡，是不是超级划算呢。

好了，以上就是本期back2School推荐的全部内容了，有没有哪块板卡戳中了你呢。建议早点下手，还可以获得150元返现哦。可以加入达尔闻开发板交流群，随时了解订单情况。
