本文介绍了如何解决STM32芯片Flash写保护导致无法下载程序，无法在线调试的问题；如果您遇到相同的问题，希望本文可以带来一些帮助；
1、FLASH的写保护
如果对Flash设置了写保护，那就无法对Flash进行编程和擦除。
在开发STM32的时候，如果出现这种情况，通常仿真器都支持对Flash进行解锁，像jlink，stlink等仿真器都支持这个功能。
2、错误提示

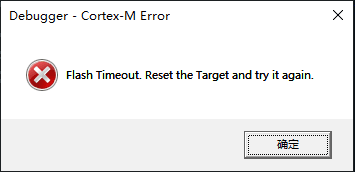

在使用MDK进行调试的时候，出现报错 ==Flash Timeout.Reset Target and try it again==，具体如下图所示；
折腾了一番之后，并没有解决问题，因为使用的仿真器是stlink，因此下载了stlink utility尝试解决问题；
3、stlink utility
3.1 基本功能
stlink utility是ST官方提供的免费软件，支持STM32 ST-LINK的程序包括带有命令行界面（CLI）的图形用户界面（GUI）。该工具还提供了较多的其他功能，具体如下；
可以对STM32 内部存储器 （Flash，RAM，OTP和其他存储器），外部存储器进行编程；
验证程序内容（校验和，在编程期间和之后进行校验，与文件进行比较等）
还能实现 STM32编程自动化；
另外还提供其他的功能；
3.2 解锁Flash

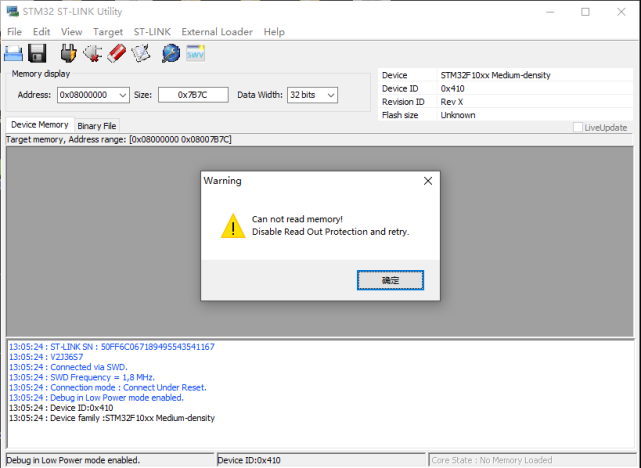

在stlink连接目标板的情况下，打开stlink utility，在菜单栏的Target下选择connect，因为这时候Flash已经被锁住了，所以同样地也看到相应的错误提示 Can not read memory Disable Read Out Protection and retry，具体如下图所示；
OK，下面只需要接触写保护就行了，所以在菜单栏target里打开Option Bytes...选项，或者直接通过快捷键ctrl+B打开，请确保当前已经正确连接了stlink和目标板，否则会出现报错；

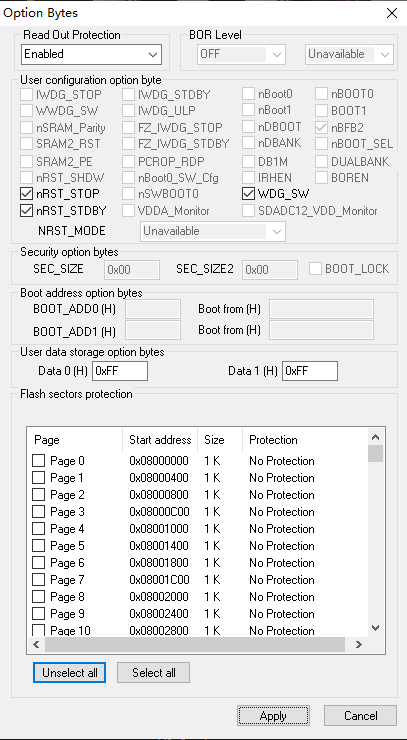

正确连接的情况下，打开Option Bytes...，发现在这里Read Out Protection选项是enable，这个表示无法通过swd读取STM32内部Flash的程序。

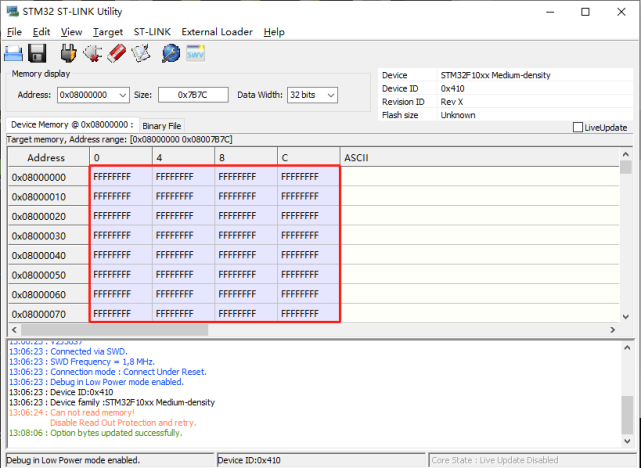

关键点：将Read Out Protection选项设置为disable，点击Apply，这时候Flash已经成功解锁了。但是同时发现，内部Flash已经被擦除了；
这可能STM32的保护机制有关，防止程序被拷机，然后进行反编译破解，这样也可以提高破解的门槛。具体显示如下图所示；
完成以上步骤之后，在菜单栏Target下选择Disconnect，或者通过快捷键ctrl+D断开和目标板的连接；重新进入MDK，就能正常对目标板进行调试，仿真，以及程序的烧写。
3.3 写保护

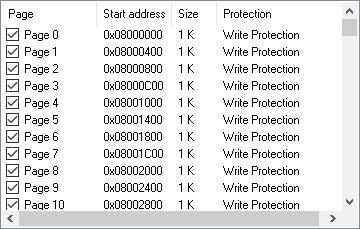

在菜单栏target里打开Option Bytes...选项，我们还看到下面有Flash sector protection选项；选择Select all之后，发现所有Page都已经写保护了，只要选择apply选项就可以对Flash进行写保护；具体如下所示；
4、总结
对于Flash写保护的问题可以结合STM32参考手册进行相应的学习，其内部Flash提供相应的保护机制，本文只是结合ST官方工具stlink utility解决一下常见的这个简单的问题。
