深圳雷柏科技股份有限公司是无线外设技术方面的专家，致力于向全球用户提供高性能、高品质的无线外设产品。不过随着氮化镓快充的爆发以及市场的不断发展，八月初雷柏科技也推出了一款65W氮化镓快充充电器。
雷柏这款氮化镓快充充电器配备1A1C双输出口，两个接口分别支持最大12W和65W输出，并支持双口12W+45W同时充电模式，可同时为两台设备充电，节省时间。目前雷柏氮化镓充电器已在官方旗舰店开售，售价为149元。下面充电头网就对雷柏这款跨界产品进行拆解，看看充电器设计做工如何。
一、雷柏65W氮化镓充电器外观

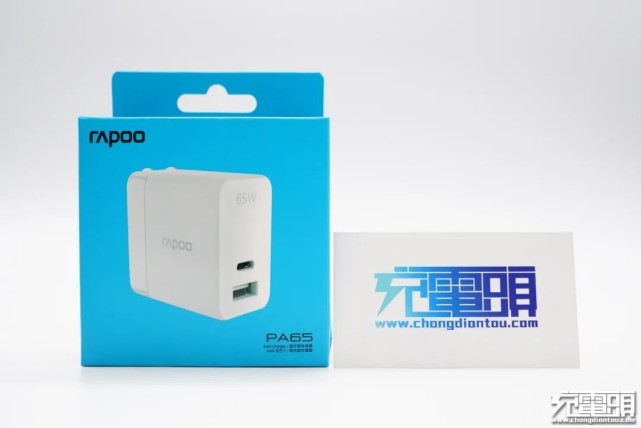

包装盒采用蓝色配色，顶部带有挂钩方便展卖，盒子正面设有rapoo品牌、充电器外观和型号等信息。

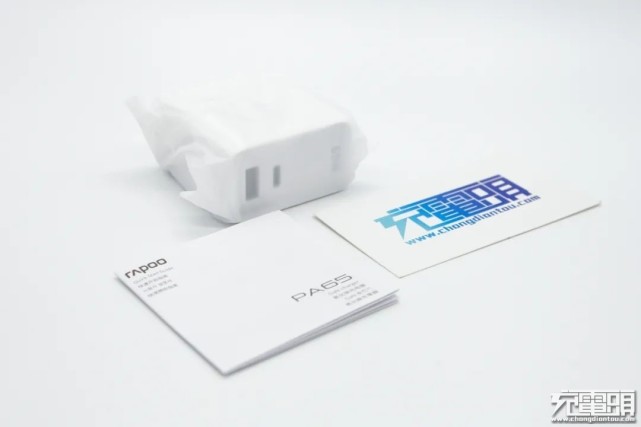

包装内含充电器和使用说明书，充电器外套防尘袋。
雷柏这款充电器采用PC阻燃材质白色外壳，外壳大部分做了磨砂处理，侧身各面之间过渡圆润，使用起来不硌手。

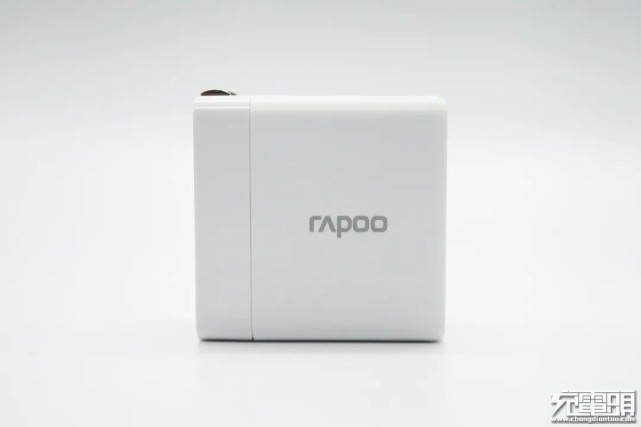

侧身外壳靠近输入端处亮面设计，此外中心处设有rapoo品牌logo。

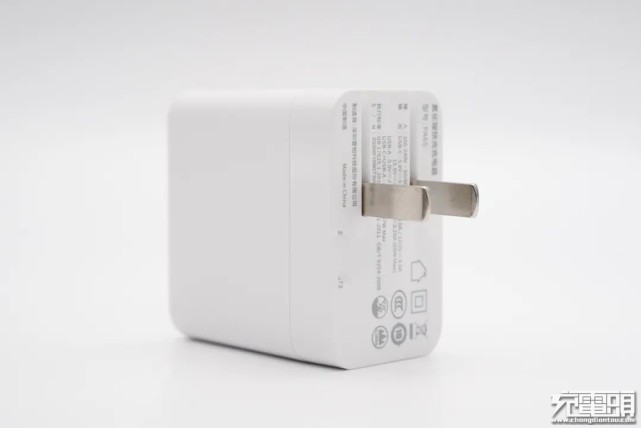

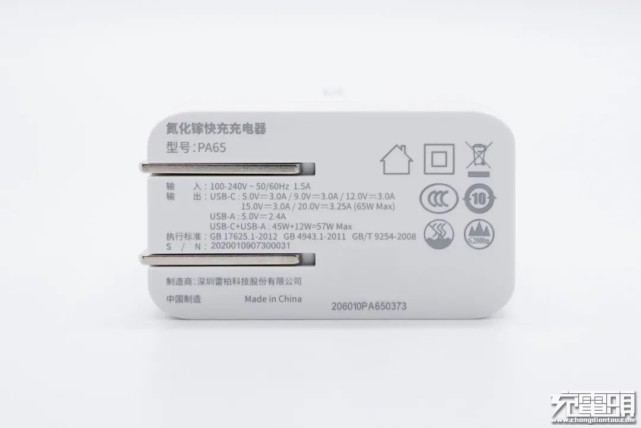

输入端外壳上标注充电器参数信息
型号：PA65
输入：100-240V~50/60HZ 1.5A
USB-C输出：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）
USB-A输出：5V2.4A
USB-C+USB-A输出：45W+12W=57W Max
制造商：深圳雷柏科技股份有限公司
产品已经通过了3C认证。
这款充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。

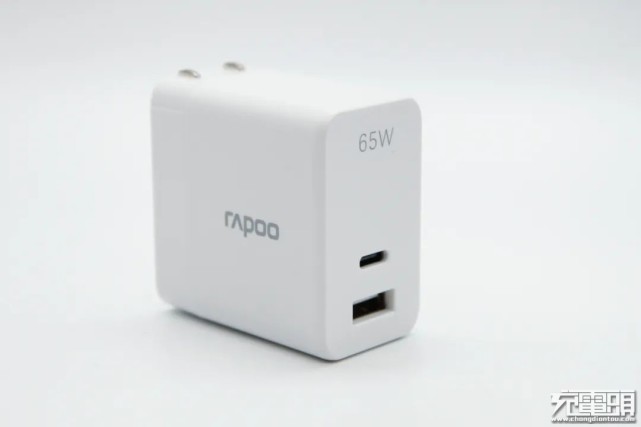

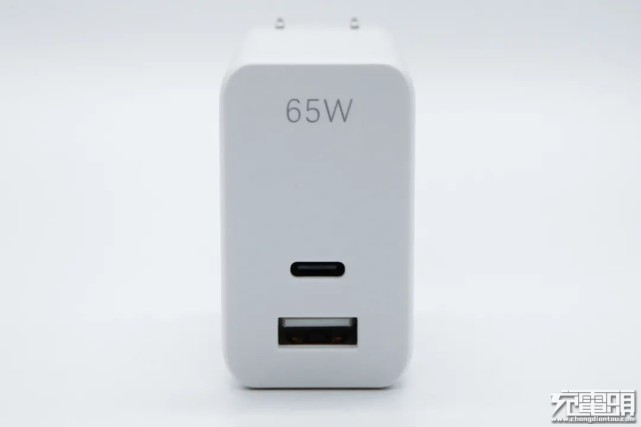

输出端顶部标注65W输出能力，底部配有1A1C双输出接口。

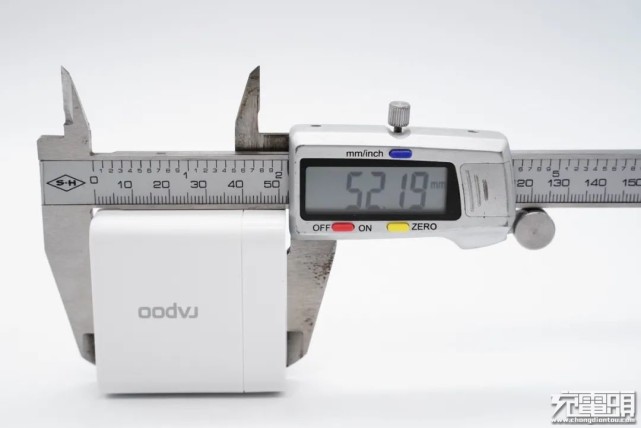

使用游标卡尺实测充电器机身长度为52.19mm。

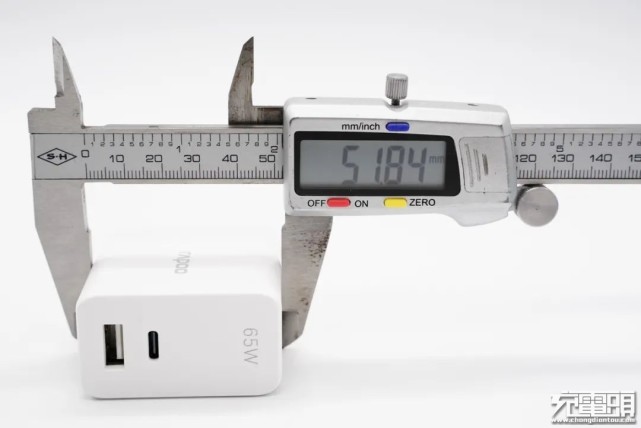

宽度为51.84mm。

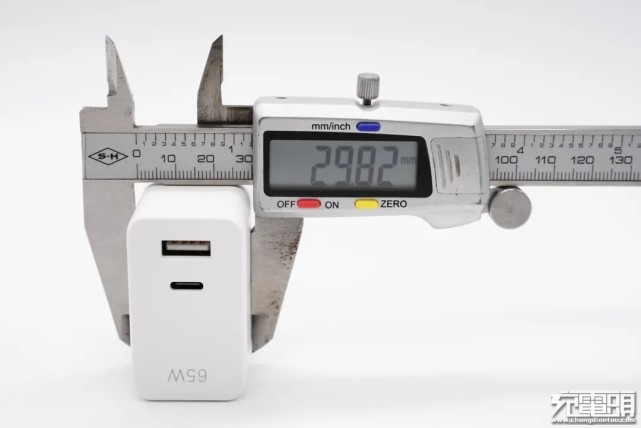

厚度为29.82mm。通过充电器三维可算出体积为80.68cm³，功率密度达到0.81W/cm³。

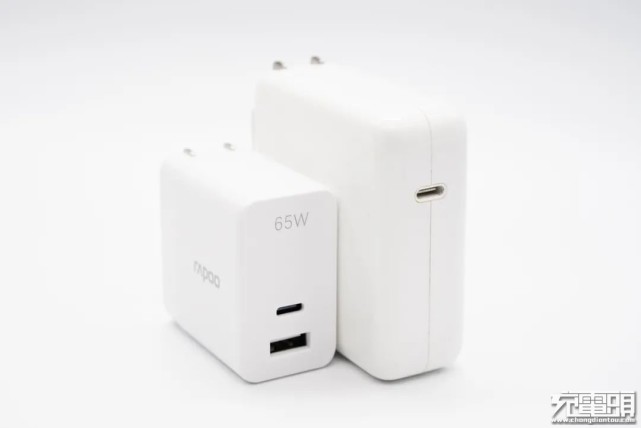

和苹果61W充电器大小直观对比，体积优势明显。

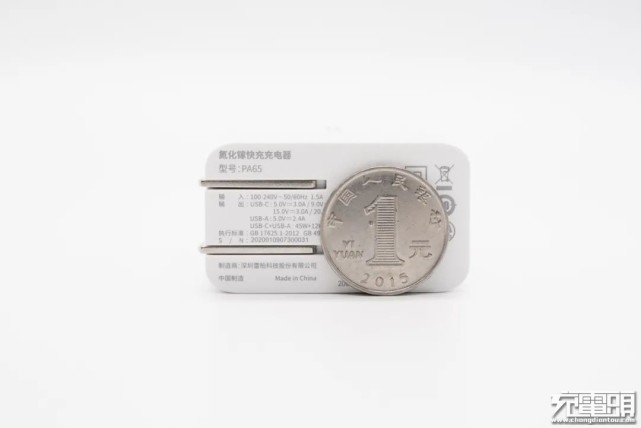

机身厚度比一元硬币直径大一些。

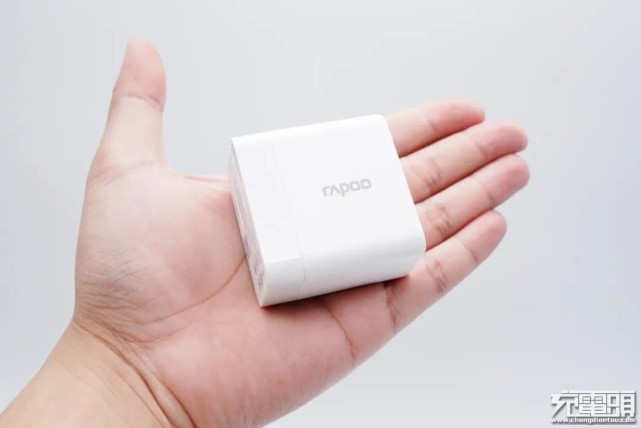

拿在手上的直观感受。

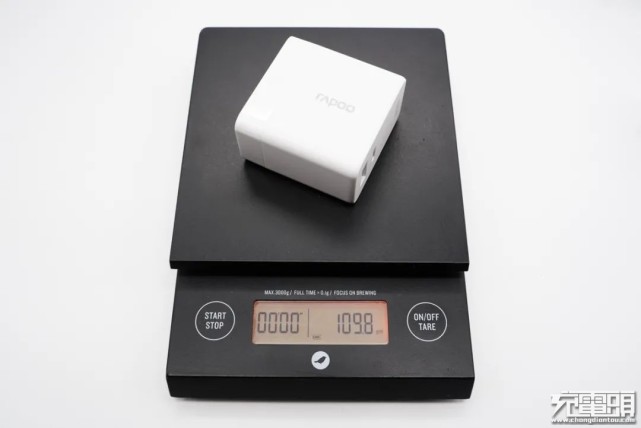

充电器净重约为110g。

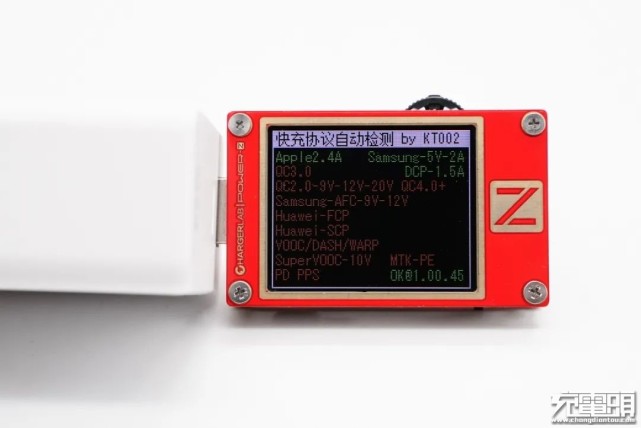

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议。
二、雷柏65W氮化镓充电器拆解

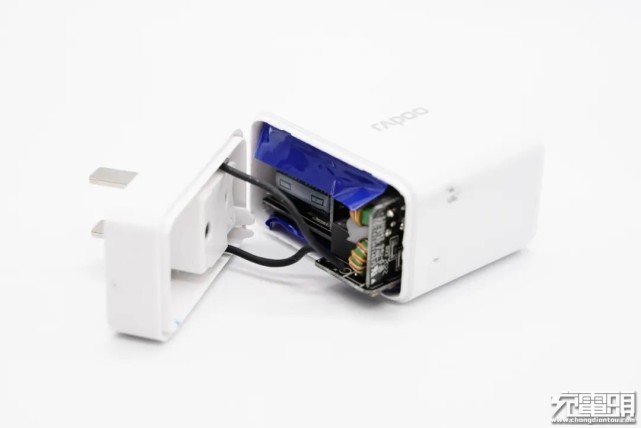

将输入端外壳拆开，两段机身壳采用超声波焊接，AC输入焊线连接PCB板。

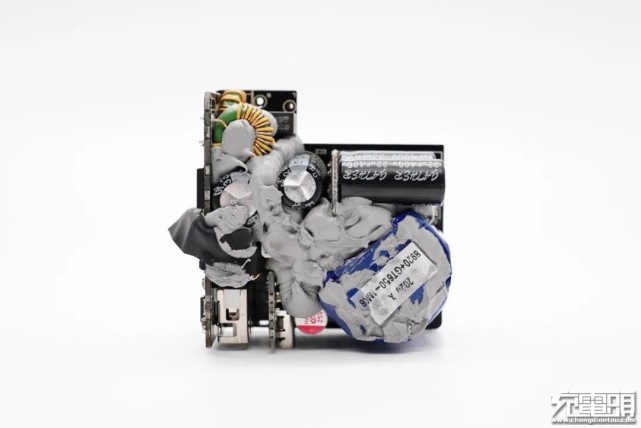

将PCB板取出，取下正面散热片，元器件与散热片之间大量填充灰色导热硅胶，输入输出端均设有小板提高空间利用率。

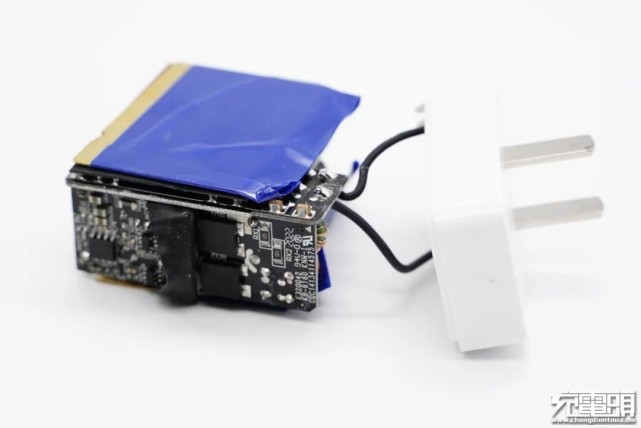

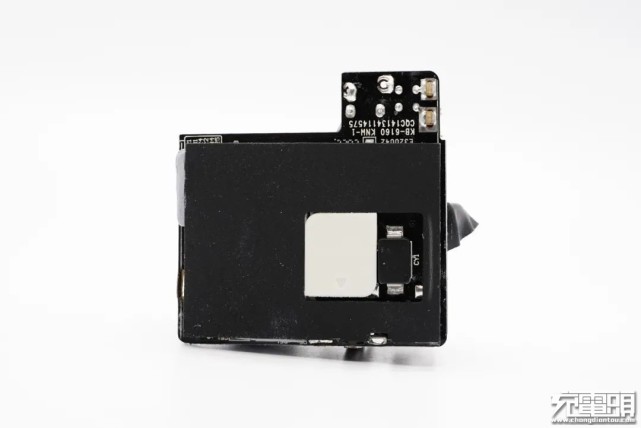

PCB板背面配有黄铜散热片，并粘贴胶带绝缘。
散热片下面有绝缘板进行隔离。

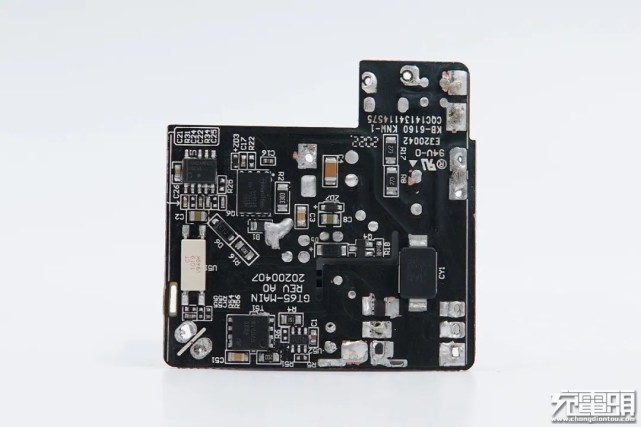

PCB板背面一览。
通过对PCB板正背面电路分析发现，雷柏65W 1A1C氮化镓快充充电器采用开关电源宽范围输出，USB-C通过协议芯片控制输出合适电压，USB-A口二次降压以5V恒压输出的设计架构。下面我们就从输入端开始一一了解各元器件的信息。

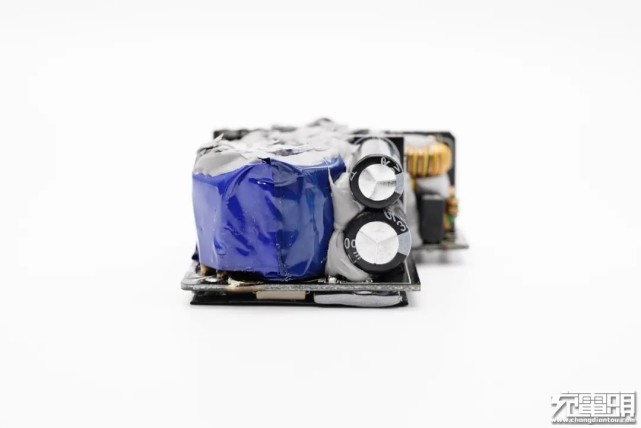

PCB板输入端一览，共模电感和部分滤波电容焊接在小板上，以提高空间利用率。

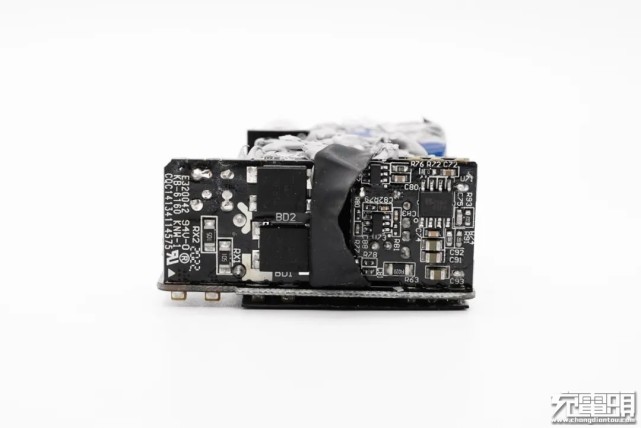

输入端小板背面设有两颗整流桥，而且和次级侧USB-A口二次降压板之间设有塑料胶隔离。

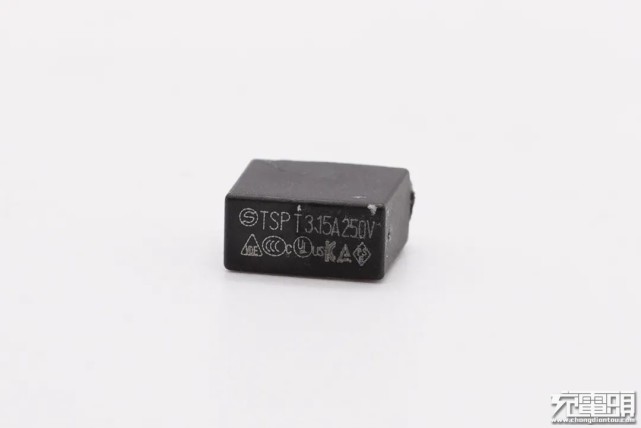

延时保险丝特写，规格为3.15A 250V。
共模电感双线绕制，用于滤除EMI干扰。

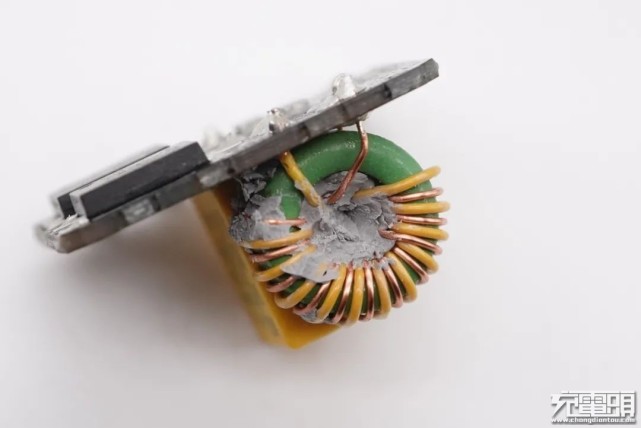

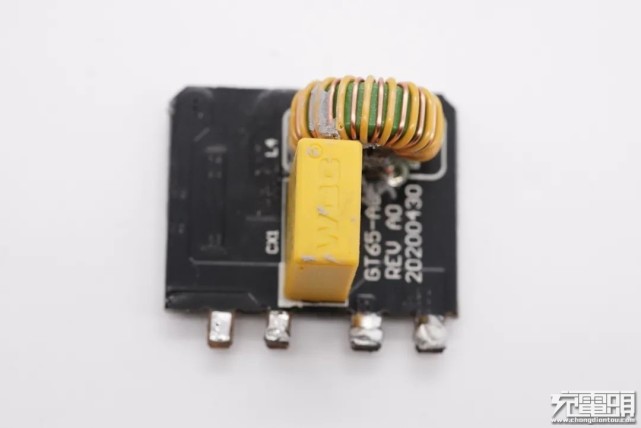

输入端小板拆下，正面设有共模电感和X电容。

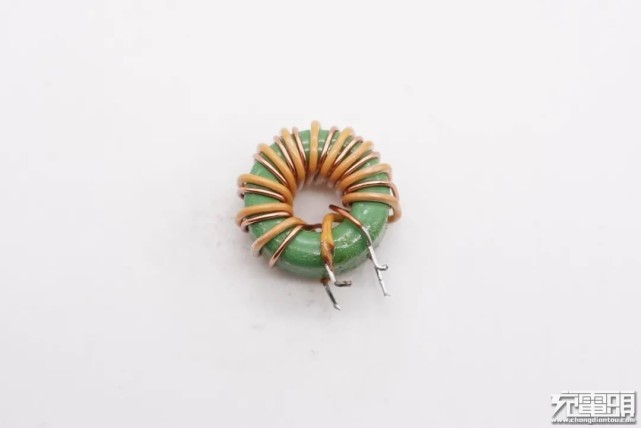

另一颗共模电感特写。

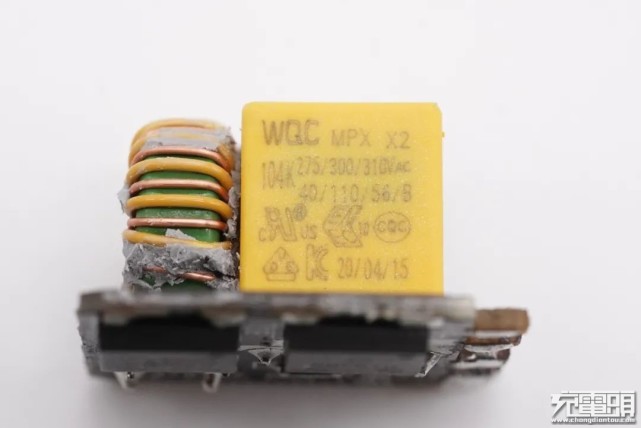

安规X电容特写，来自WQC东莞威庆电子。

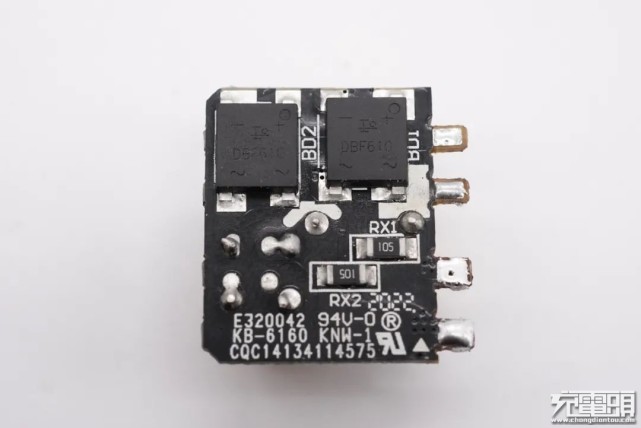

小板背面一览，焊接整流桥和X电容放电电阻。

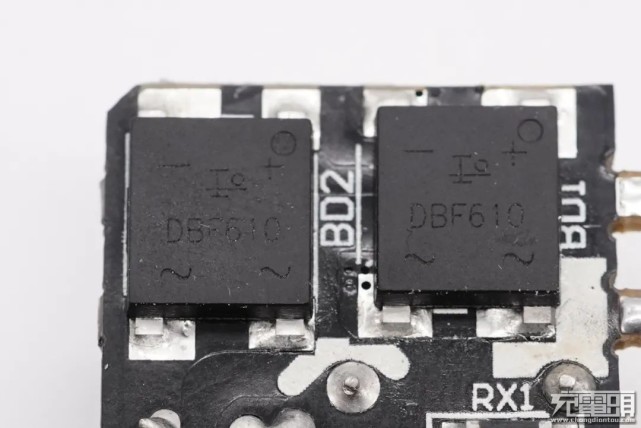

DBF610整流桥特写，两颗用于均摊发热。

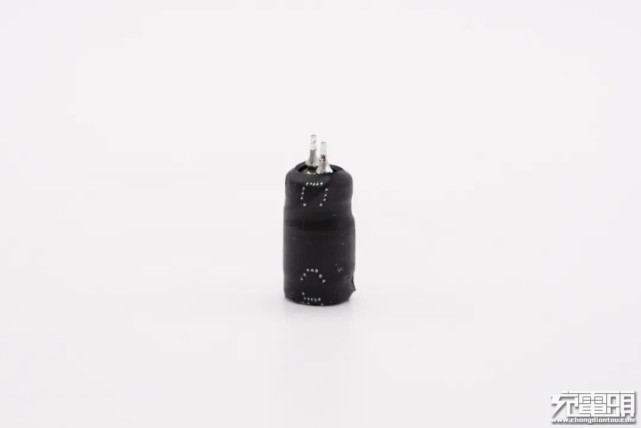

工字电感外套热缩管。

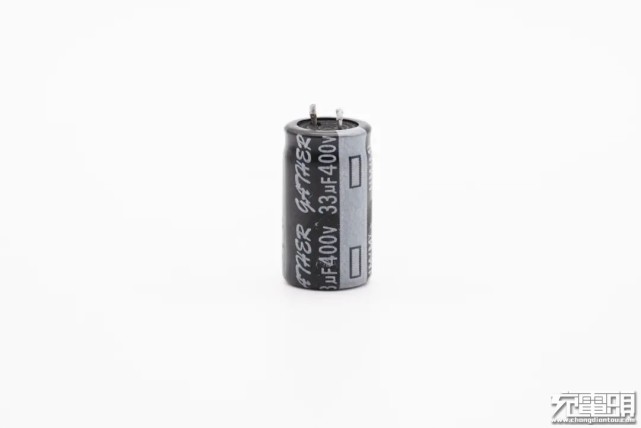

高压滤波电解电容来自凯泽鑫电子，规格为400V 33μF。

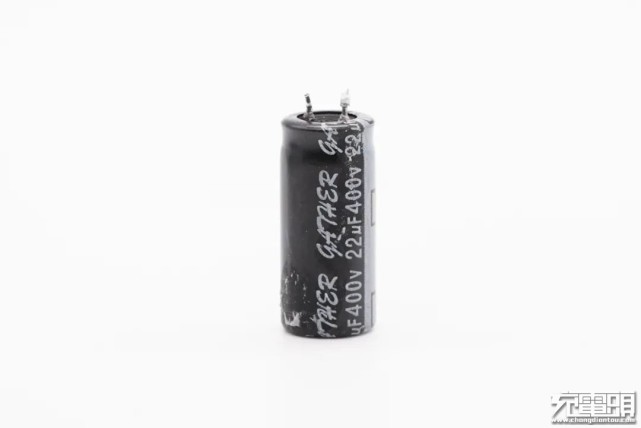

另一颗特写，也是由凯泽鑫提供，规格为400V 22μF。

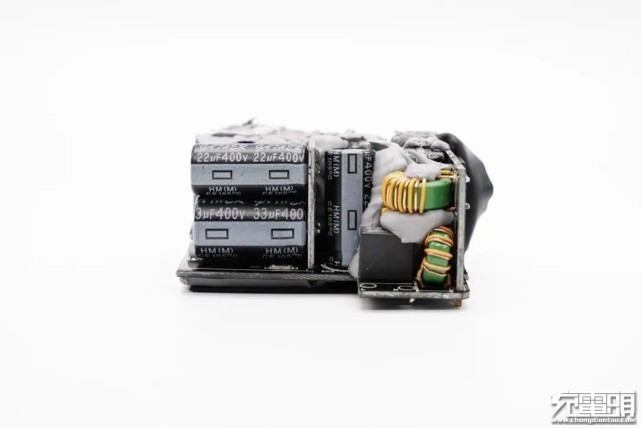

PCB板另一侧一览，还有两颗电容焊接在小板上。

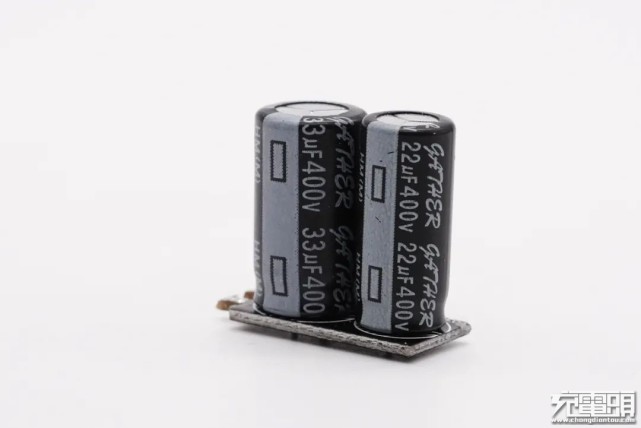

另外两颗高压滤波电解电容规格分别为400V 33μF和400V 22μF，来自凯泽鑫电子。

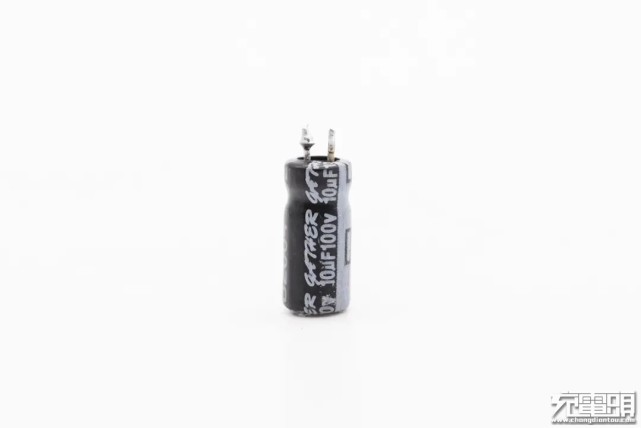

主控芯片供电电容特写，规格为100V 10μF。

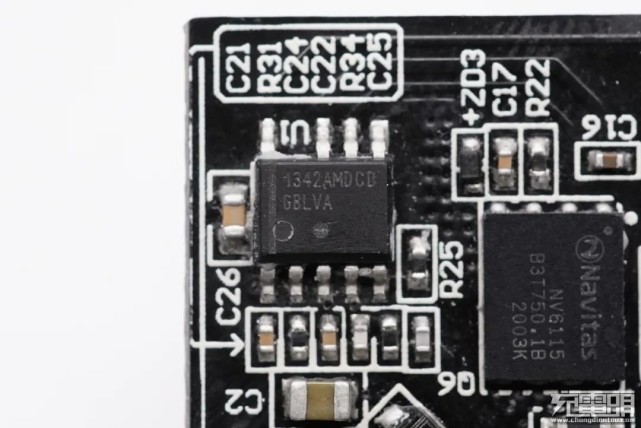

主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，并且具有超低的待机功耗，支持宽工作电压范围。

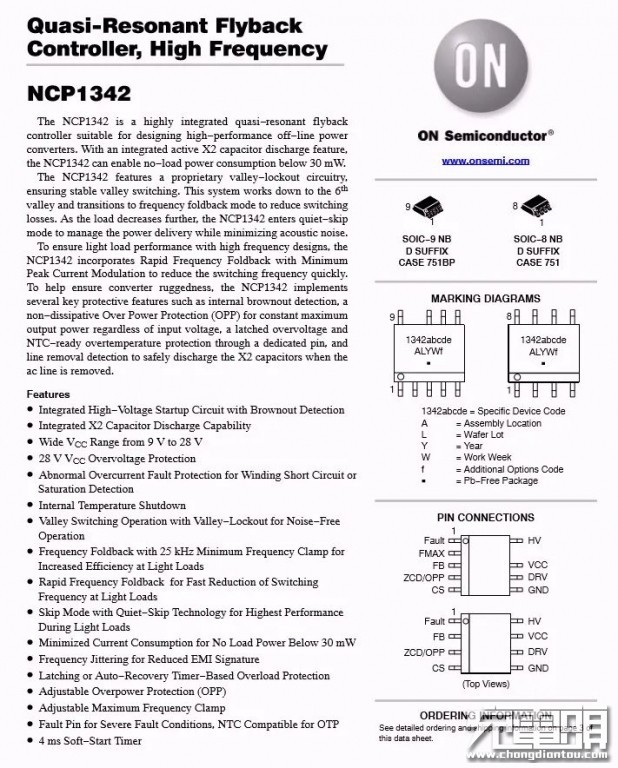

安森美NCP1342 详细资料。
充电头网通过拆解了解到，初级侧采用安森美NCP1342主控芯片的还有摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、洛克65W氮化镓PD快充充电器等。

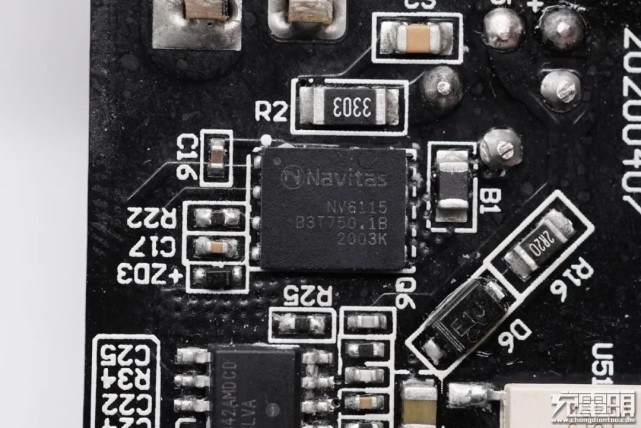

初级侧氮化镓功率芯片采用纳微NV6115，这是充电器的核心元器件。NV6115内置驱动器以及复杂的逻辑控制电路，170mΩ导阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。

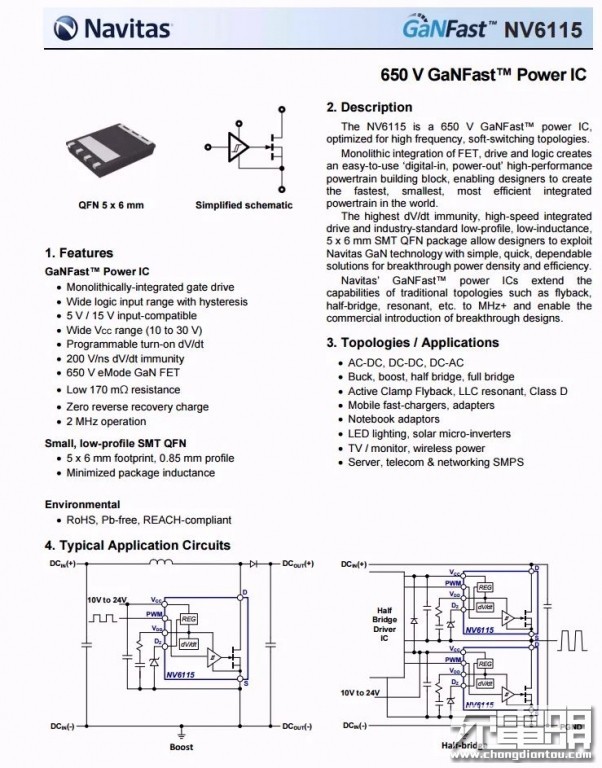

纳微半导体 NV6115 详细资料。
充电头网拆解了解到，采用纳微半导体NV6115的还有小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充充电器、贝尔金68W双C口GaN充电器、、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器等产品。

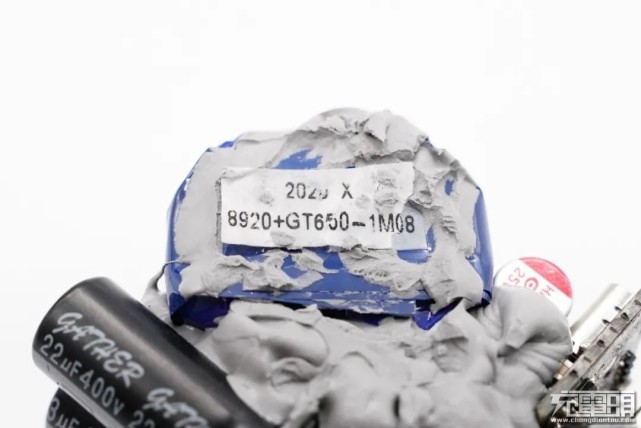

变压器特写，顶部贴有信息贴纸。

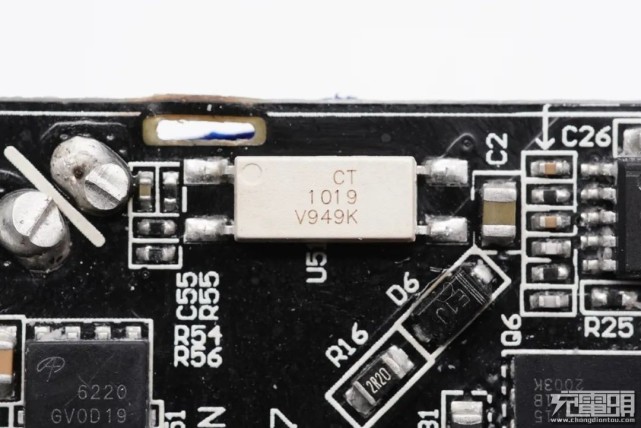

CT 1019光耦特写，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。
四川特锐祥科技股份有限公司的贴片式Y电容具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
据了解，特锐祥贴片Y电容产品具备可靠性高、抗振能力强、焊点良率高、高频特性好、可减少了电磁和射频干扰等特性，同时还易于实现自动化生产，提高生产效率，节省材料、能源、设备、人力、时间成本。在满足空间集约和性能条件的前提下，整体成本比传统更有优势。可以广泛应用于消费类电子、计算机和通信、工业电器、汽车电子、新能源、航天军工等行业领域，目前已在全球范围内取得CQC认证、UL认证、VDE认证、ENEC认证，安规500V、ISO9001等相关认证。

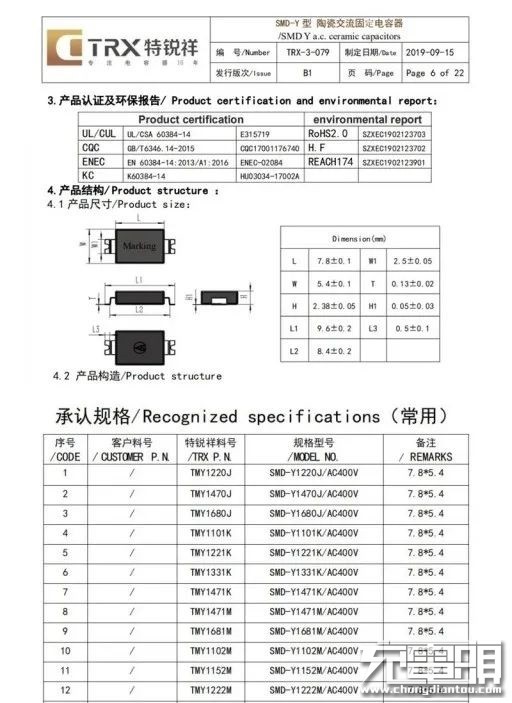

特锐祥贴片式Y电容详细资料信息。充电头网了解到，采用特锐祥贴片Y电容的产品还有努比亚65W氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器、倍思120W氮化镓+碳化硅PD快充充电器、倍思45W双USB-C口氮化镓快充、飞频65W USB PD氮化镓充电器、罗马仕65W USB PD氮化镓充电器、鸿达顺65W 2C1A氮化镓快充充电器等多款产品，性能获得客户一直认可。

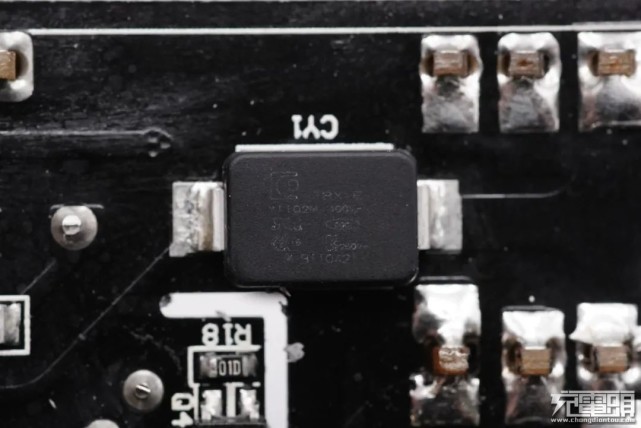

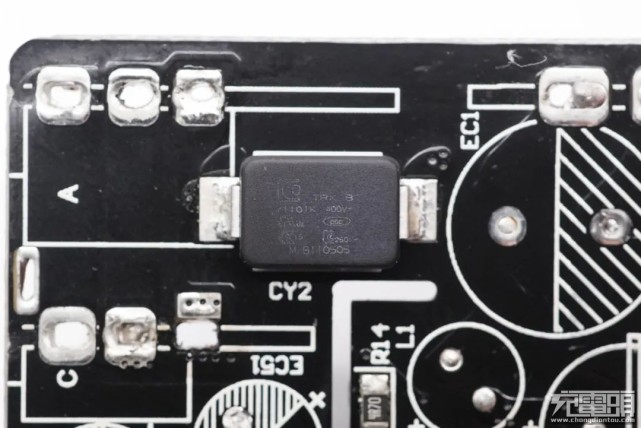

PCB板正面还有一颗特锐祥贴片Y电容。

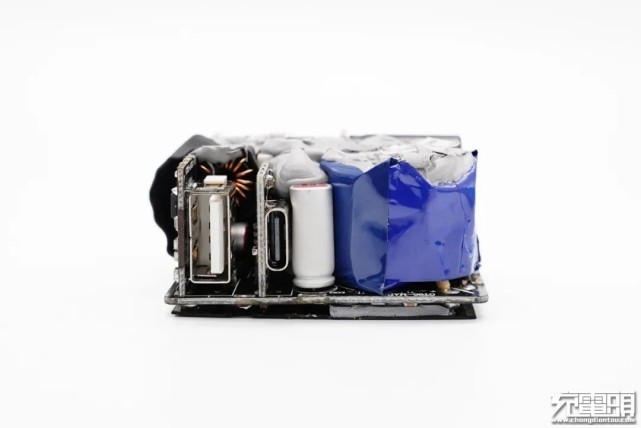

输出端一览。

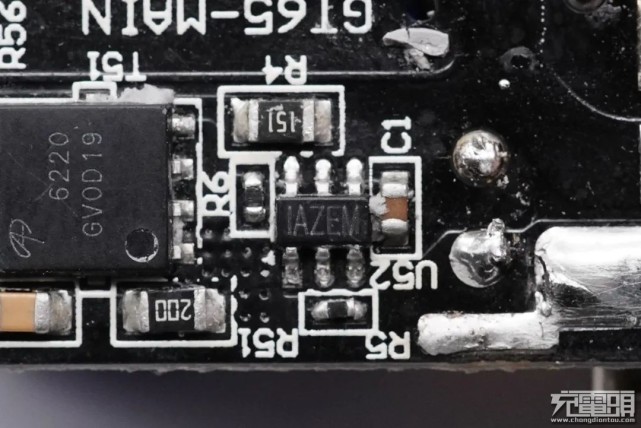

丝印IAZEM的次级同步整流控制器， 来自MPS芯源半导体，型号MP6908，支持高侧或低侧同步整流，支持标准和逻辑电压同步整流管，并且支持多种工作模式。

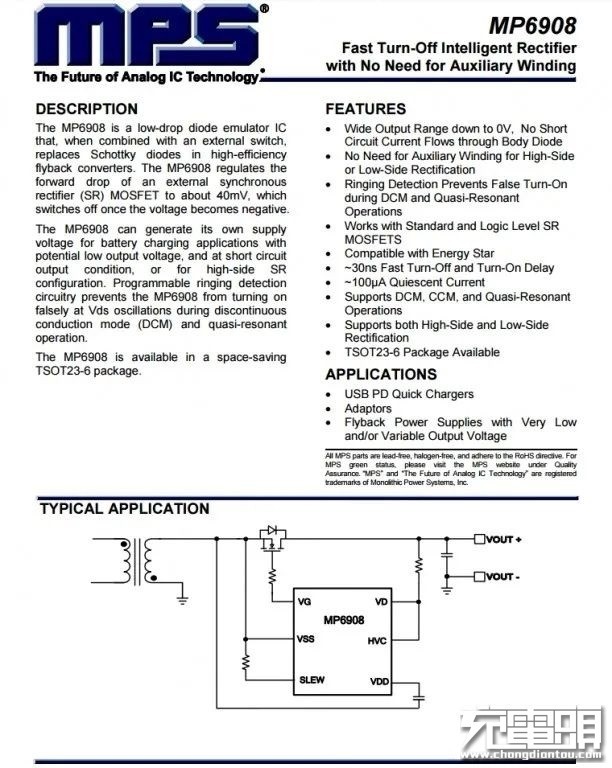

MP6908详细规格参数。充电头网了解到，MP6908还被紫米65W USB PD迷你充电器、MOMAX 66W USB PD充电器、thinkplus USB PD充电器PA65等产品采用。此外MPS同步整流芯片还被小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、紫米65W 2C1A桌面PD快充充电器、谷歌Pixelbook原装45W USB PD快充充电器等数十款产品采用。

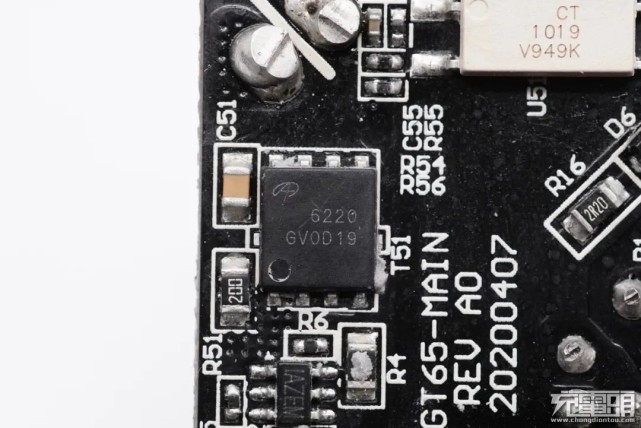

次级同步整流MOS采用AOS万代AON6220，NMOS，耐压100V。

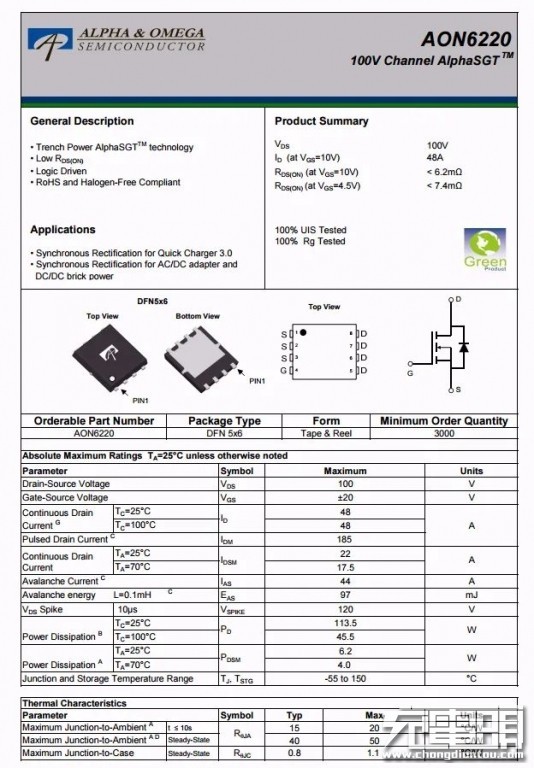

AON6220详细参数资料。

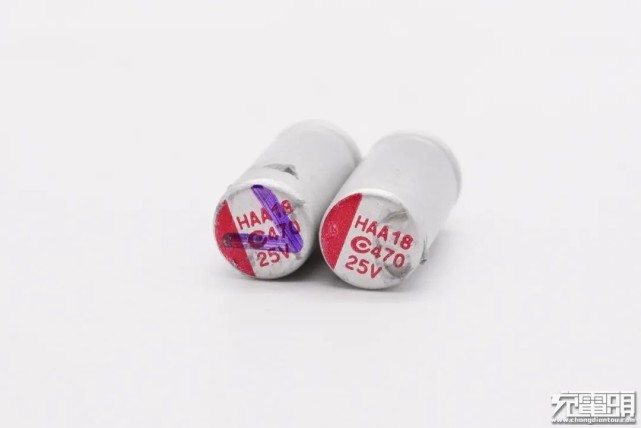

同步整流输出滤波固态电容来自台系知名品牌APAQ钰邦，规格均为25V 470μF。

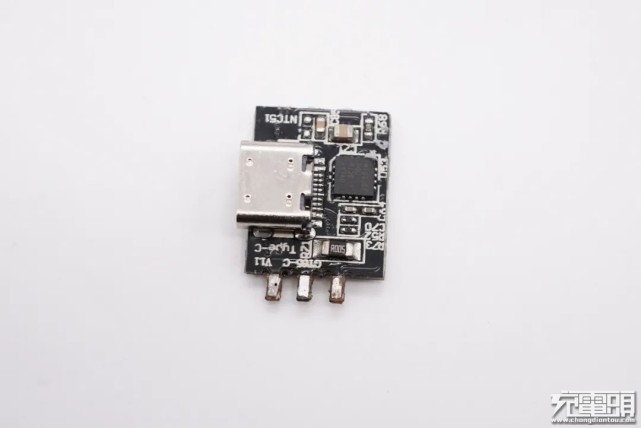

USB-C母座所在小板拆下，正面设有一颗协议IC，下方是输出电流检测电阻。

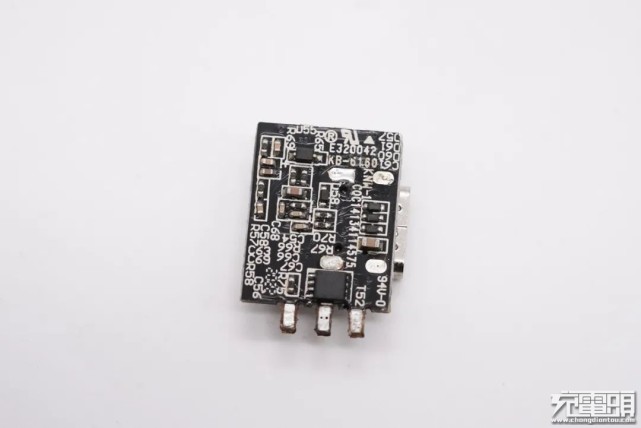

背面设有接口输出VBUS开关管和接口ESD保护管。

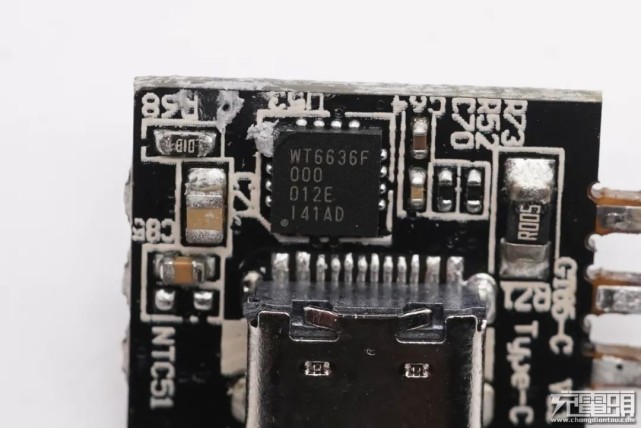

USB PD协议芯片采用伟诠WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

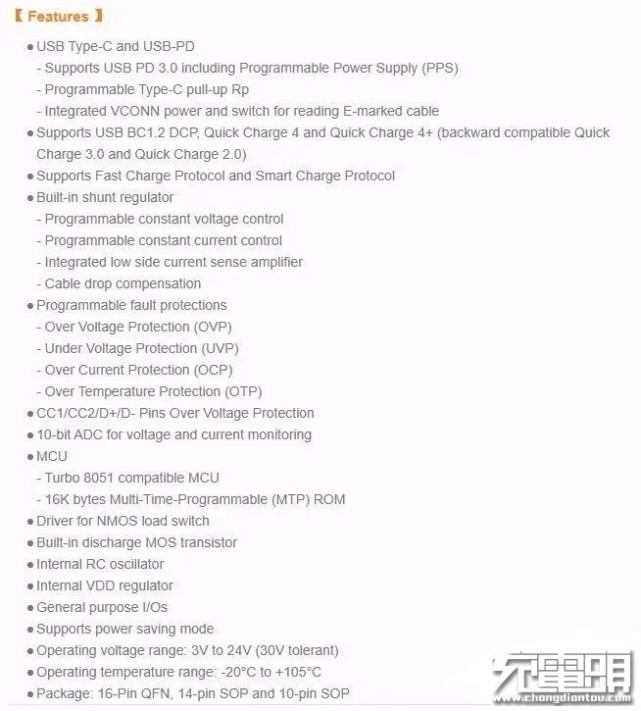

伟诠 WT6636F 资料信息。
据充电头网了解，采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时，还有数十款产品快充产品采用了伟诠的芯片。

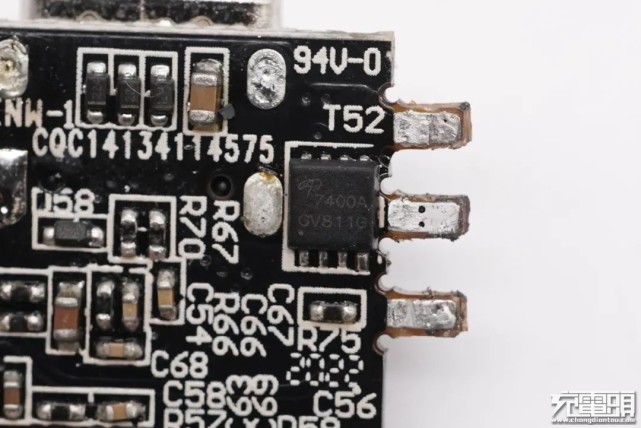

输出VBUS开关特写，AOS AON7400A，NMOS，耐压30V。

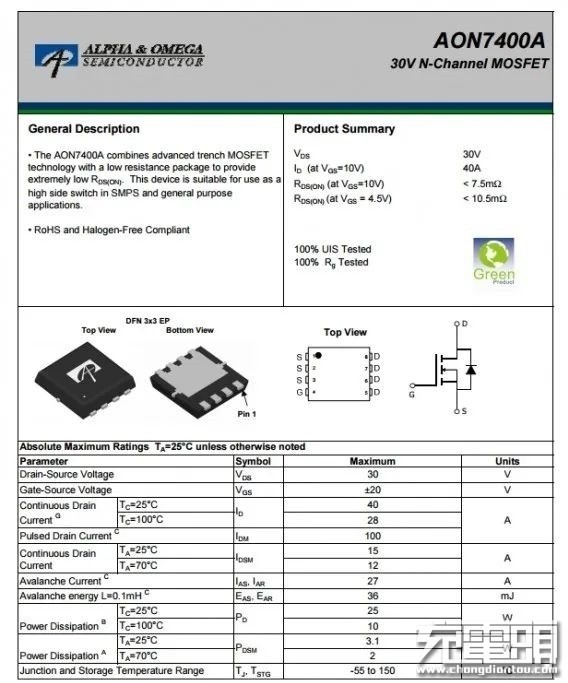

AOS AON7400A详细资料信息。

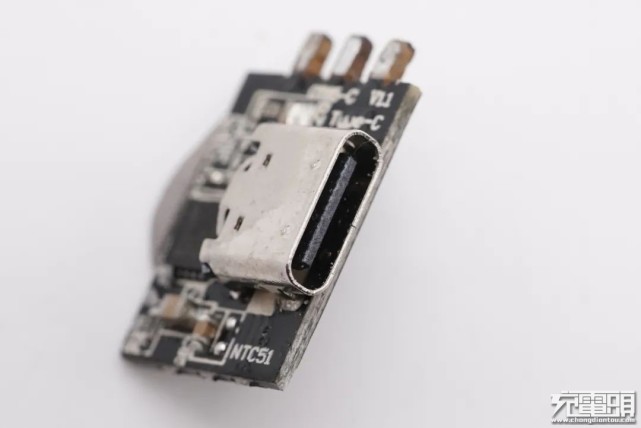

USB-C母座特写，黑色胶芯不露铜。

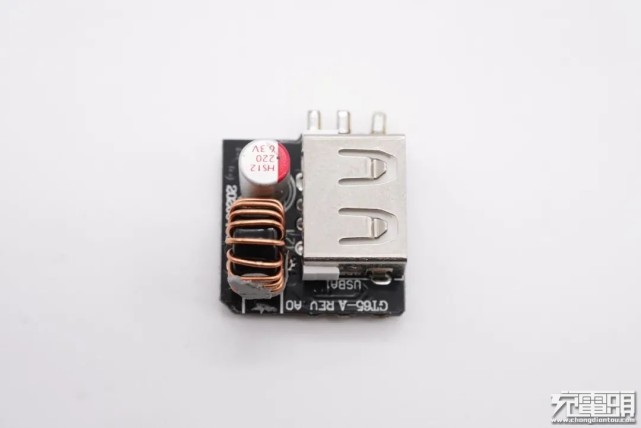

USB-A母座所在小板正面设有固态电容和降压电感。

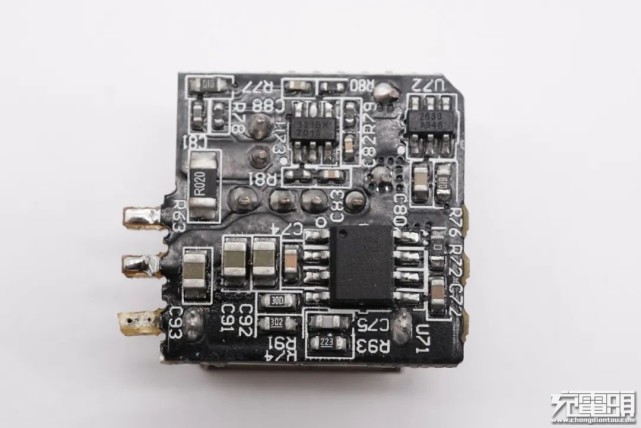

板子背面设有降压和协议芯片。

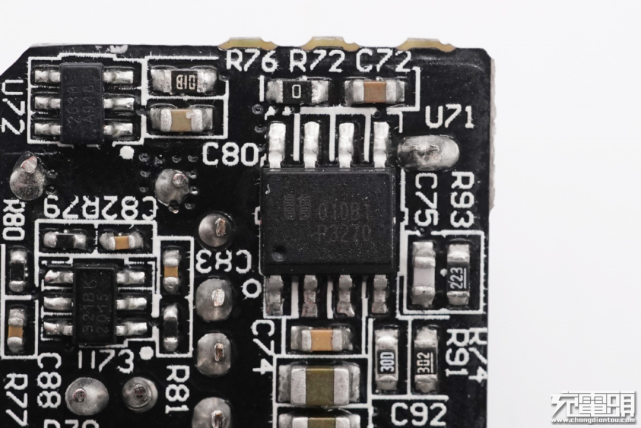

Eutech德信EUP3270 4A同步整流降压转换器，内置开关管，支持完善的保护功能，用于USB-A口降压5V输出。

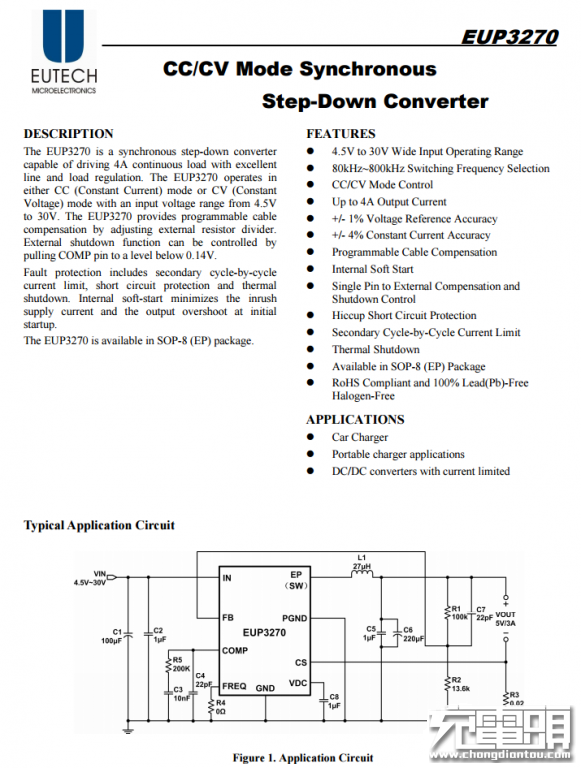

德信EUP3270资料信息。

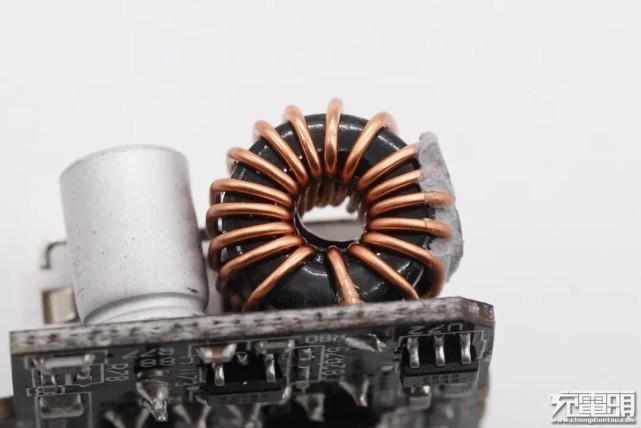

降压电感特写。

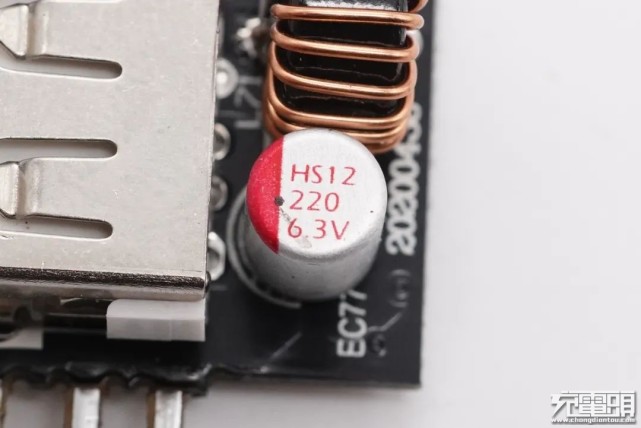

降压输出滤波固态电容特写，6.3V 220μF。

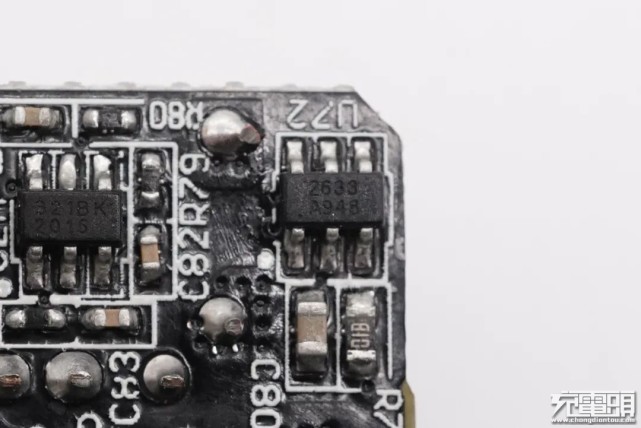

芯卓微 UC2633，USB自动识别芯片。

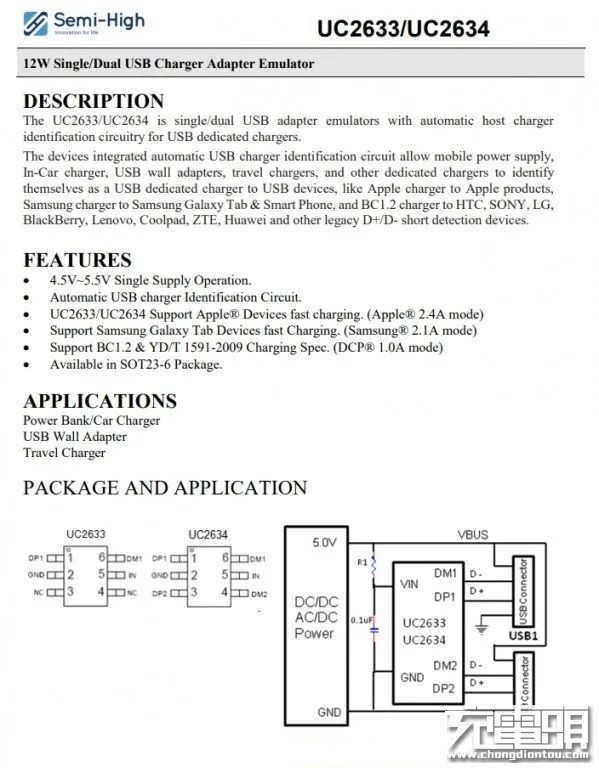

芯卓微 UC2633 详细资料。

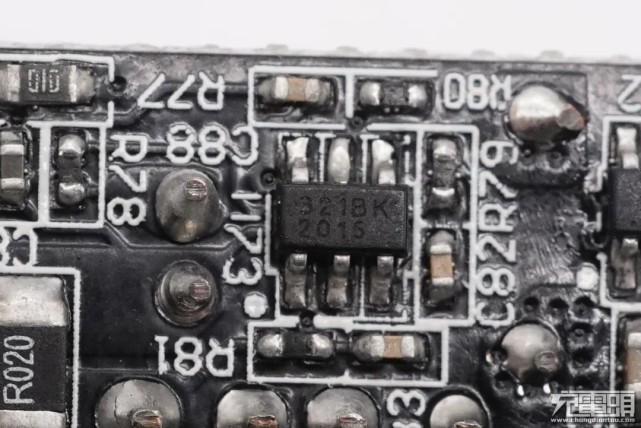

321 单运放，用于A口输出功率检测，控制C口输出功率自动切换。

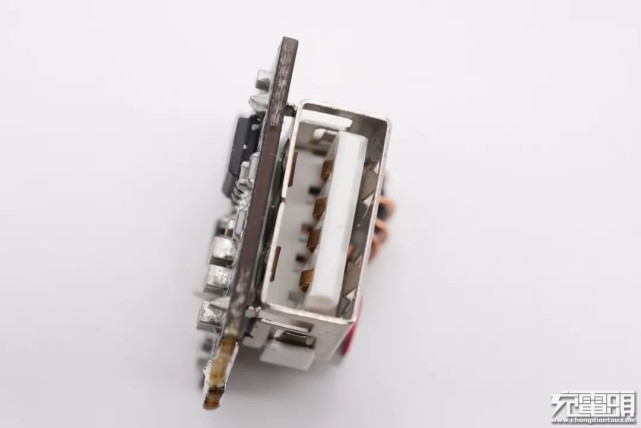

USB-A母座特写，过孔焊接。

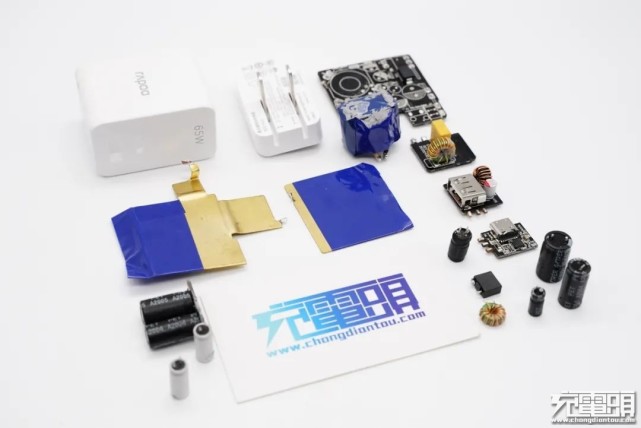

全部拆解完毕，来张全家福。
充电头网拆解总结
雷柏65W 1A1C氮化镓快充充电器采用PC阻燃材质外壳，背面磨砂，配上可折叠插脚，整体小巧携带方便。USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组齐全电压档位，1A1C双口最大输出分别是12W和65W，可同时为iPhone等品牌手机以及笔记本进行充电，节省充电时间。
充电头网通过拆解了解到，这款充电器的AC-DC降压部分，由安森美NCP1342搭配纳微NV6115氮化镓功率芯片，以及MPS MP6908搭配万代MOS组成，输出宽范围电压。USB-C口由伟诠WT6636F控制输出合适电压，USB-A口采用德信EUP3270进行同步整流二次降压，采用芯卓微USB自动识别IC，以5V恒压输出。此外充电器PCB板正反面设有隔离板和散热片为元件散热，初次级之间有开槽隔离，元器件大量打胶加固，产品稳定性有保证。
